Как залить воду в отопление: инструкция для закрытой и открытой систем | 5domov.ru

Как правило, первоначальное заполнение системы отопления осуществляется теми специалистами, которые ее монтировали. Однако по ходу эксплуатации могут возникать ситуации, когда эту процедуру приходится проводить самостоятельно. Обычно это происходит во время ремонтных мероприятий, предусматривающих полное или частичное опорожнение системы.

Оглавление:

Как отличить закрытую систему отопления от открытой

Процесс заполнения отопления водой во многом зависит от ее конструкции:

  • Открытая. В этой системе используется естественная циркуляция теплоносителя (как правило – воды), когда дополнительное давление отсутствует. Основой ее работы выступают элементарные законы термодинамики: жидкость тут циркулирует медленно, ведь дополнительный насос не используется. В самой верхней точке открытого контура монтируется специальный расширительный бак, позволяющий компенсировать увеличение объема воды при нагревании. Эта емкость принимает в себя лишнюю воду при расширении, возвращая ее обратно в остывшем состоянии. Бак не герметичен, поэтому из него происходит постоянное испарение жидкости: ее объем приходится время от времени восполнять. Котел в открытой системе, в противовес баку, должен монтироваться в самом низу схемы.

Открытая система отопления

  • Закрытая. Полностью герметичная система, в которой нагретый теплоноситель перемещается под воздействием циркуляционного насоса. Отопление закрытого типа также оснащается расширительным баком, однако в отличии от открытой системы, он здесь полностью герметичен, и может быть установлен в любой точке системы, а не только сверху. Внутри емкости имеются два отделения, разграниченные резиновой мембраной. Нижняя часть расширительного бака заполнена жидкостью, а верхняя – воздухом: благодаря его давлению на мембрану в контуре поддерживается комфортный уровень давления (1,5 атм.). При повышении температуры теплоносителя он через клапан проникает в расширительный бак и сжимает воздух. После остывания жидкость выталкивается обратно в контур сжатым газом.

Закрытая система отопления

Перечень ситуаций, когда возникает потребность в заполнении системы отопления водой:

  1. При первом запуске. Как уже упоминалось, эта процедура обычно проводится теми сантехниками, которые занимались монтажом отопительной системы.
  1. Ремонт. Предварительным сбросом теплоносителя сопровождаются ремонтные мероприятия, когда нужно починить или заменить запорную арматуру, радиатор, участок трубопровода и пр.
  1. После сезонного сброса. Системы с чугунными радиаторами стараются опорожнять после окончания отопительного сезона, так как это на порядок уменьшает износ межсекционных паронитовых прокладок. Кроме того, в некоторых случаях теплоноситель может сливаться и на зиму: обычно это бывает в дачных домах, которые зимой не используются.
  1. Уменьшение качества теплоносителя. Жидкость внутри системы постоянно подвергается критическим воздействиям, то нагреваясь, то остывая. Это провоцирует выпадения осадка (если используется вода) в виде извести и ржавчины. Для синтетических теплоносителей подобный режим эксплуатации чреват тем, что меняется уровень вязкости. Также следует учитывать тот факт, что в металлических контурах жидкость постепенно накапливает в себе примеси железа. Все это приводит к снижению КПД отопления и его эксплуатационного ресурса, вплоть до выхода отдельных элементов из строя. Поэтому существуют определенные рекомендации о частоте замены теплоносителя, в зависимости от ситуации. К примеру, дистиллированную воду в системе с двухконтурным котлом рекомендуется менять раз в год, перед началом нового отопительного сезона.

Как залить воду в закрытую систему отопления

Подготовка

Вне зависимости от того, проводится ли запуск новой, только смонтированной системы, или контур был сброшен для ремонта или замены теплоносителя, инженерная сеть перед заполнением должна пройти определенную подготовку:

  • Слив. Перед тем, как залить в систему новый теплоноситель, старый нужно полностью слить. Для этого отключают котел и ждут снижения температуры воды до комнатной. Далее, открыв сливной вентиль внизу отопительного контура, сливают всю жидкость: ее нужно собрать в специальные емкости для последующей утилизации. Дождавшись полного опорожнения системы, открывают кран Маевского в верхней ее точке – это позволит давлению в трубах стабилизироваться.

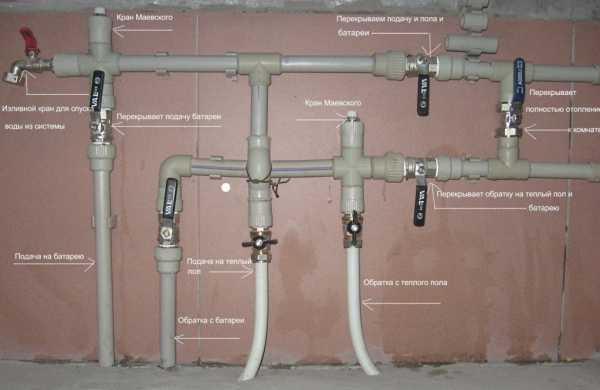

Кран Маевского

  • Промывка. Необходима для того, чтобы удалить изнутри контура весь мусор – стружку, окалину, известковый налет и т.п. Делается это при помощи подключенного к сети насоса, осуществляющего нагнетание промывочного раствора внутри. Зачастую необходимо несколько циклов, пока вода не будет выходить полностью чистой. Воду для последней промывки обогащают нейтрализаторами, для удаления добавок в первых порциях.

Промывка системы отопления

  • Прессовка. Она позволяет протестировать перед заливкой теплоносителя, насколько все стыки и соединения системы герметичны. Для этого создают избыточное давление внутри контура, нагнетая воздух или используя теплоноситель. Чтобы осуществить проверку, потребуется механический (электрический) насос. Также есть вариант с подключением водоснабжения, однако провести процедуру такого рода намного сложнее. Перед коммутацией насоса на входной патрубок системы нужно тщательно осмотреть все стыки и соединительные узлы. Если никакие дефекты обнаружены не были, внутри контура создают избыточное давление (нужно превысить норму в 1,5 раза).

Ручной опрессовочный насос

  • Устранение протечек. Все обнаруженные во время прессовки места протеканий необходимо устранить. Если изъян находится на стыке, то его перепаковывают, устанавливая новый уплотнитель. Протечки посредине трубы решаются заменой поврежденного участка.

Перед заливкой воды в систему отопления, необходимо устранить все протечки

  • Проверка комплектации. Закрытая система отопления перед заполнением водой должна быть проверена на наличие необходимой защитной аппаратуры. Речь прежде всего идет о кранах Маевского, байпасах, термометрах и манометрах. Если какой-то из этих элементов отсутствует, это скорее всего вызовет проблемы в работе отопления.

Расчет объема теплоносителя

В тех случаях, когда в качестве теплоносителя используется вода не из трубопровода, важно точно знать, какой объем жидкости необходим.

Определить это можно следующими способами:

  1. При сбросе системы измерить сливаемую жидкость с помощью счетчика или специальной емкости известного объема. Тот же метод можно применить во время промывки и прессовки контура.
  1. Отдельно суммировать объем входящих в состав системы элементов. Параметры котла, батарей и расширительного бачка указаны в паспортной документации к этим изделиям, а объем трубопровода определяется с помощью специальных таблиц из справочника по сантехнике.

    Диаметр резьбы, дюйм

    Условный проход, мм

    Объем, литр

    1/2

    15 0,177

    3/4

    20 0,314

    1

    25 0,491

    1 1/4

    32
    0,804

    1 1/2

    40 1,257
    2 50

    2, 467

    2 1/2 65

    3, 318

    3 80

    5,026

    4 100

    7, 854

    Объем теплоносителя в одном метре трубы

Заполнение закрытой системы отопления

Заготовив нужное количество теплоносителя, можно начать заполнения заранее промытой и испытанной системы. Удобнее всего это делать с помощью вибрационного насоса.

Учитывая особенную важность этой процедуры, при ее проведении потребуется аккуратность:

  1. В последний раз проверяют все стыки на предмет дефектов и протечек.
  1. Перекрывают запорную арматуру, через которую осуществляется отведение теплоносителя из отопительного контура. Делается это во избежание ненужных потерь жидкости.
  1. Тестируют, исправны ли воздушные клапаны. Если окажется, что их уровень работоспособности недостаточный, рекомендуется полностью открыть кран Маевского на время всей процедуры заполнения. Также можно оставить в открытом положении кран в верхнем участке сети, что значительно убыстрит выход накопившегося в трубах воздуха.

Элементы системы отопления

  1. Начинают заливать воду через соседствующие с котлом патрубки. При этом жидкость желательно подавать как можно медленнее: в таком случае внутренний воздух сможет беспрепятственно отводиться через открытую арматуру. Спешка на этой стадии обычно приводит к образованию пробок. Во избежание гидроударов кран на патрубке, через который подается вода, нужно открыть не более, чем на половину.
  1. По ходу заполнения контура все краны и клапаны, из которых начинает брызгать жидкость, перекрывают: перед началом процесса возле каждого из них желательно поставить пустой таз или ведро. По этой причине вода заготавливается с определенным запасом, с учетом возможных потерь.
  1. Заливая воду, рекомендуется временами менять позицию насоса, переключаясь на более высокие отводы. Особенно это касается заполнения закрытой системы в домах с несколькими этажами.
  1. Проверка качества заливки. Для заполнения количества теплоносителя рекомендуется определить не только суммарную цифру, но также объем отдельных участков контура. Это позволит осуществлять контроль качества заполнения по ходу его осуществления с помощью счетчиков на входных патрубках. Это позволит следить за количеством уже закачанного теплоносителя, сопоставляя его с объемом отдельных элементов системы. Если после заполнения определенного участка окажется, что на это ушло меньше жидкости, чем было рассчитано – значит внутри образовалась воздушная пробка. Если же залитый объем теплоносителя превосходит расчетные данные – нужно искать место протечки.

  1. Спуск лишнего воздуха. По завершению процедуры заполнения закрытой системы необходимо вывести из нее весь воздух. Магистральную трубу обезвоздушивают при помощи воздушного клапана, который обычно имеется на котле. Если в контуре используется принудительный способ циркуляции теплоносителя, то стравливание воздуха из насосного оборудования осуществляется при помощи воздушного клапана, который обычно расположен спереди прибора.

Автоматический спуск воздуха и спуск воздуха при помощи крана Маевского

От воздушных пробок нужно освободить также каждый радиатор в отдельности, начиная с нагревательных элементов на первом этаже. Процедура эта очень проста: при помощи ключа или отвертки открывают кран Маевского, закрывая его лишь после появления в отверстии воды. В заключении нужно проверить обратку с помощью установленных на ней клапанов. Спустив весь воздух, давление в закрытой системе нужно довести до 1,5 атм., и лишь после этого перекрыть подачу воды.

Подпитывание системы

Для обеспечения эффективной работы закрытого отопительного контура давление в нем должно держаться на постоянном уровне. На это напрямую влияет объем теплоносителя, циркулирующий по трубам и батареям. Он в любом случае будет постепенно вытекать, несмотря на высокий уровень герметичности системы: для восполнения этих потерь потребуется подпитка жидкости. Вопрос решается специальными подпиточными клапанами, которыми оснащаются участки контура с наименьшим давлением (чаще всего – рядом с насосом, непосредственно перед ним).

Подпиточный клапан

Небольшие дома с системами отопления небольшой мощности обычно комплектуются клапанами механического типа. В такой схеме компенсация скачков давления происходит благодаря резиновой мембране бачка. Во избежание возникновение аварийных ситуаций приходится постоянно следит за параметрами давления.

Автоматическое заполнение

Двухконтурные котлы, как правило, обладают устройством для автоматического заливания теплоносителя. Устанавливают этот электронный регулирующий блок на входном патрубке. Удобство такого решения заключается в полностью автоматическом регулировании давления в системе через своевременную подкачку жидкости.

В случае критического занижения давления в сети сигнал от манометра подается на блок управления. Он, в свою очередь, активизирует подающий клапан, который начинает пропускать воду внутрь системы до полной стабилизации давления. Однако за удобство приходится платить, что выражено в высокой стоимости приборов автоматического заполнения.

Как залить воду в открытую систему отопления

Для того, чтобы заполнить теплоносителем открытую систему отопления частного дома, применяется несколько иной порядок действий. Основное отличие от закрытых сетей заключается во внутреннем давлении контура: оно здесь соответствует атмосферному, что позволяет использовать в качестве главного контролирующего устройства расширительный бак. В открытых отопительных системах его монтируют над всеми остальными элементами.

Пошаговая инструкция заполнения водой открытой отопительной системы:

  1. Слив старой жидкости и чистка контура. Делается это таким же образом, как и в случае с закрытой системой.
  1. Для заливания воды в открытую систему используется расширительный бачок, имеющий вид открытого резервуара. Сняв крышку, начинают заливать воду: заполнение небольшого контура обычно осуществляется ведром. Заливать обширные системы таким образом довольно утомительно, поэтому лучше воспользоваться бытовым вибрационным насосом. Для этого потребуется вместительный резервуар с предварительно подготовленной водой. Насос оснащается гибкими шлангами на хомутах: один конец погружают в емкость с водой, а второй – в расширительный бак.

Расширенный бак

  1. Подавать воду рекомендуется не спеша, чтобы у воздуха было достаточно времени выйти. При использовании вибрационного насоса нужно следить за тем, чтобы давление в контуре во время его заполнения находилось в пределах 1,5-2 атм. При его понижении в подготовительную емкость доливают больше воды, чтобы была возможность погрузить всасывающий шланг глубже. Подачу воды перекрывают после того, как она начнет выливаться внутрь расширительного бачка.
  1. В завершении процедуры необходимо освободить контур от воздушных пробок. Для этого по очереди открывают краны Маевского на всех имеющихся радиаторах, закрывая их лишь после появления воды. Чтобы не замочить пол, под краны рекомендуется подставлять переносную емкость. Спустив газ из всех батарей, проводят доливку воды в бачок. Как показывает практика, окончательное освобождение открытой системы от воздуха происходит через расширитель после первой топки.

Во время интенсивного использования открытого отопления (чаще всего это бывает зимой) теплоноситель будет постепенно испарятся через расширяющий бак. Объясняется это высокой температурой теплоносителя. Для поддержания работоспособности системы ее нужно периодически доливать, следя за тем, чтобы ее температура не поднималась выше +80 градусов.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

  • Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.
  • Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.
  • Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.
  • Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.
  • Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем. Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации. Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками.

Как залить воду в отопление: инструкция для закрытой и открытой систем

4.67 (93.33%) 12 votes


5domov.ru

как устроить накопители для использования

Экология потребления.усадьба:Как организовать систему сбора дождевой воды в частном доме. Схемы устройства с использованием бочки и подземного резервуара. Дождевая вода в системе отопления.

Устройство автономной системы водоснабжения необходимо везде, где нет централизованной сети, то есть в загородных домах и на дачах. Основным источником воды в отдаленных точках обычно является скважина или колодец, но для экономии водных запасов можно обзавестись и альтернативным вариантом, обеспечивающим использование атмосферных осадков. Постараемся разобраться, как устроена система сбора дождевой воды и насколько она эффективна.

Варианты использования атмосферных осадков

С запасами пресной воды в России все в порядке, однако наиболее хозяйственные владельцы частных угодий стали все чаще задумываться о рациональном использовании природных ресурсов. Наряду с солнечными батареями и самодельными ветряками они создают универсальные системы сбора дождевой воды, которые выдают положительный результат в засушливые дни или в периоды, когда заканчивается вода в скважине.

Прекрасный практический опыт существует в Германии, Голландии, Бельгии и других станах Европы. Считая, что воду из крана тратить на смыв в туалетном бачке просто нецелесообразно, европейцы придумали множество схем использования абсолютно бесплатной, но не менее полезной природной воды.

Благодаря применению дождевых вод снижается расход на амортизацию насосного и очистительного оборудования, происходит экономия личного бюджета. Система настолько проста, что при отсутствии полностью готовой заводской модели ее всегда можно собрать своими руками.

Главное назначение водосборной системы – собрать максимальное количество дождевой воды и переместить ее в накопительный бак. Далее жидкость используют для различных хозяйственных нужд: мытья, стирки, уборки, полива. Для полива дополнительная очистка не нужна, но для душа или мытья посуды воду необходимо отфильтровать. С этой целью в водопроводную разводку врезают несколько фильтров, причем потребуется и грубая, и тонкая очистка.

Резервная емкость с водой может выручить и при дефиците воды из основного источника, и при наступлении форс-мажорных обстоятельств. Если вы надумали почистить колодец, то объемный резервуар позволит и помыться, и постирать, и полить дачные культуры. Вместо одной емкости можно установить несколько, тогда не придется экономить.

Как организовать сбор дождевой воды для дома

Для установки оборудования для сбора дождевых стоков не требуется разрешительной документации или соблюдения каких-либо строгих норм. По своей сути, это вариант обычной водосточной системы, но более рациональный. Чтобы накопление и транспортировка воды были более эффективными, необходимо учесть некоторые нюансы – состояние крыши, виды накопительных резервуаров, возможность быстрой перекачки воды в дом.

Какой должна быть крыша

Бытует народное мнение, что лишь покатые кровли подходят в качестве рабочей поверхности для сбора воды. Действительно, когда вода самотеком стекает в желоба, расположенные по периметру, легче организовать ее передвижение в нужном направлении. Для этого не нужно устанавливать дополнительные «ловушки» и прокладывать коммуникации под крышей.

На самом деле существуют системы, предназначенные и для плоских кровель. При укладке слоев утеплителя и гидроизоляции соблюдают наклон – не менее 3%, а в самой нижней точке устанавливают желоб или лоток для сбора воды.

В числе водосборных устройств плоских крыш значатся и воронки, присоединенные к водосточным стоякам. Стояки могут быть расположены как внутри здания, так и установлены на наружной стене. Для стимуляции движения воды к водоприемной воронке вокруг нее устраивается понижение в радиусе полуметра.

Конструкция воронки может быть разной. Например, для инверсионных крыш предусмотрены двухуровневые, собирающие и отводящие конденсат из-под слоя утеплителя и дождевую воду с поверхности кровли. Традиционные плоские крыши оборудуются водосборными устройствами с одним уровнем, благодаря которому в водосточную систему перенаправляется дождевая вода.

Все виды водоприемных устройств должны оснащаться сетчатой защитой от летучих загрязнений, листвы и пыли. Для лотков, желобов и воронок выпускают защитные устройства в виде перфорированных панелей, сетчатых корзинок и т.д. На эксплуатируемых плоских крышах устанавливается плоская защита заподлицо с поверхностью, на неэксплуатируемых она возвышается над кровлей.

Кроме основной воронки устанавливают несколько резервных, на случай, если главная засорится и выйдет из строя. Все устройства ведут к одному трубопроводу. Он имеет внутреннее расположение, то есть находится под кровлей, и герметичную закрытую форму, чаще вид прямоугольного короба. Гравитационный канал более широкий, сифонно-вакуумный узкий. Выход находится над накопительным резервуаром или поблизости от него.

Форма крыши также не влияет на состав воды, а кровельный материал может стать причиной отравления или заболевания. Как известно, очень опасен асбест, который как раз входит в состав асбестовых плит и шифера. Сейчас эти материалы достаточно редко используются для кровельных работ, но если вы решите обеспечить системой водосбора старый дом, будьте начеку. Также опасны медь и свинец, они могут содержаться в трубах, желобах или крепеже.

Если крыша покрыта оцинкованным железом, керамической черепицей или битумными материалам, вам ничего не грозит. Абсолютно безопасны и современные водосточные системы из ПВХ, наиболее удобные для установки своими руками.

Классификация водосборников и накопителей

Осадки выпадают нерегулярно, поэтому устройств без «перевалочной базы», соединяющих напрямую лотки с точками водоразбора, не существует. Необходимо организовать большое вместилище для хранения собранной воды, которое позволит использовать ее только по мере надобности.

Прототипом всех современных резервуаров стала обыкновенная бочка. Ее и сейчас можно встретить на дачных участках, установленную прямо под водосточной трубой. Эффективность использования бочки условна, так как она обладает небольшим объемом и не подходит для водоснабжения дома. К тому же в ее конструкции не запланирована систем перелива, все излишки выплескиваются за края и поступают в грунт.

Для систем водонакопления изготавливают объемные резервуары, которые можно разделить на две категории:

Материал для всех видов одинаков – это полиэтилен, реже бетон, стекловолокно или сталь. Синтетические накопители дождевой воды лидируют, потому что не уступают по характеристикам аналогам из других материалов, в то же время намного легче их, соответственно удобнее для транспортировки и монтажа. Объем наземных емкостей – от 750 до 2000 л, подземных  — от 2000 до 5000 л.

Большие подземные емкости оснащают поверхностным или погружным насосом для принудительного перемещения воды к точкам водоразбора. Использование различного оборудования требует дополнительной очистки жидкости. Для этого применяют систему фильтрации: на входе в резервуар устанавливают фильтр грубой очистки, такой же – на выходе.

Если вода поступает к раковинам для умывания или мытья посуды, требуются фильтры тонкой очистки с сеточкой не более 5 мкм, а также угольные многоступенчатые установки.

Подходит ли обычная водосточная система

Предположим, ваш частный дом оснащен полноценной ливневкой, включающей комплект желобов и лотков, водосточные трубы, пескоулавливатели и канализационный выход к септику. Возможна ли установка конструкции для использования дождевой воды в доме без кардинальных изменений? Безусловно, но придется дополнить схему накопительной емкостью и сопутствующим оборудованием.

Для начала придется проанализировать состояние аккумулирующей плоскости, то есть крыши. Следует проверить ее целостность, чистоту, а если нужно, поменять кровельное покрытие на более безопасное. Если ливневая конструкция из труб и лотков в порядке, прямо к ней можно присоединить большой полиэтиленовый бак заводского изготовления. В нижней части бака установить штуцер – для аварийного слива.

Если возникнет необходимость в установке большой подземной емкости, придется внести коррективы в старую конструкцию – скорее всего, изменить расположение труб канализации. Вырыв котлован и установив насосное оборудование, придется заново проложить коммуникации для стоков.

Предлагаем два варианта устройства систем использования дождевой воды – с наземным и подземным резервуаром.

Простая система с бочкой: пошаговая инструкция

Для сборки самой легкой схемы потребуется комплект для установки водостоков, фильтр, готовый бак для воды, короткий шланг и крепежная арматура.

Пластиковые желоба, лотки и трубы необходимого размера приобретаем в строительном магазине. Если не устраивает пластик, используем детали из оцинкованной стали, самодельные или заводского изготовления.

Собираем водосточную систему в следующем порядке:

При монтаже водостоков следим, чтобы был небольшой наклон в сторону трубы (2-3 см на 1 м). Размеры труб и желобов зависят от площади крыши. Например, диаметра 80 мм достаточно для оборудования ската 25-30 м². Собирая угловую трубу, к которой будет присоединен резервуар, не забываем вставить фильтр. Таким же фильтром для задержки мусора и песка можно оснастить воронку.

Маркером наносим разметку, определяя высоту установки водоотвода на уровне верхней части емкости.

Вынимаем отпиленный участок и на его место вставляем коллектор.

Герметично закручиваем водоприемник, затем к нему присоединяем шланг. Это сделать несложно, если заранее установить штуцер. Под крышкой резервуара вырезаем отверстие подходящего диаметра, второй конец шланга вставляем в него.

Еще один важный нюанс: грамотно подготовленное основание поможет лишней воде свободно уходить в грунт (или в канализационный приемник), а не разливаться вдоль дома или затапливать фундамент. Участок для установки резервуара засыпают гравием, сверху делают подставку из керамических блоков или кирпичей.

Схема устройства системы с подземным резервуаром

Большая емкость, установленная возле дома, сможет удовлетворить потребность в воде на 50 %. Благодаря специальной разводке дождевая вода будет поступать к точкам водоразбора, не требующим высокого качества жидкости: к туалетным бачкам, кухонным и поливочным кранам. Но и в этом случае устанавливаются фильтры.

Резервуар можно установить под водосточной системой на поверхности почвы, в подвале или специальном котловане, вырытом около дома. Мы выберем третий вариант, при котором емкость будет полностью погружена в грунт, следовательно, не станет занимать свободный участок возле здания и не портить красивый пейзаж своим технологичным видом.

Выбираем емкость объемом 2,5-3,5 тыс. литров, и, исходя из ее габаритов, подыскиваем место для установки. Кроме размеров при рытье котлована обязательно учитываем горизонты грунтовых вод и уровень промерзания. Глубина ямы должна быть примерно на 70 см больше высоты емкости, так как 20 см – гравийно-песчаная подушка, 50 см – слой земли над резервуаром (промерзающий в средней полосе и северных регионах в зимний период).

Далее действуем по схеме:

Безусловно, до подключения электрооборудования необходимо наладить систему подачи воды с крыши и сделать внутреннюю разводку. Установка водостоков происходит традиционным способом, труба через люк подает воду в емкость. Трубопровод из резервуара ведет к определенным, выбранным заранее точкам. Внутри дома, в подсобке или в подвале, оборудовано место для установки насоса, фильтров, контролирующего оборудования.

После монтажа и подключения необходимо произвести контрольный пуск: залить в емкость воды и включить насос. Если все в порядке, жидкость быстро поступит к точкам водоразбора.

Емкость не должна пустовать, так как подвижки грунта могут вызвать деформацию корпуса. Если в период засухи вода заканчивается, необходимо наполнить ее из основного источника. Чтобы не измерять уровень воды с помощью подручных средств, можно с внутренней стороны на стенке нарисовать своеобразную шкалу с делениями в долях или литрах.

Дождевая вода в отопительной системе

В некоторых случаях дождевую воду используют вместо дистиллированной жидкости или антифриза в системах обогрева частных домов. Природные характеристики – мягкость, отсутствие посторонних включений и чистота – делают ее подходящей для заливки в отопительную сеть. Чтобы убрать возможные загрязнения, «пойманные» в атмосфере, ее первоначально прогоняют через фильтр.

Кроме очистительных процедур помогает обогащение жидкости специальными ингибиторами и ПАВами, уменьшающими склонность воды к образованию коррозии и налета. Химические соединения способствуют растворению известковых и других отложений.

Видео о системах сбора дождевой воды

Обучающие информационные видеоролики помогут вам самостоятельно установить накопительную емкость для сбора дождевой воды.

Полезная теоретическая информация:

Подготовка пластиковой бочки для автономного водоснабжения:

Чистота и естественная мягкость дождевой воды позволяют использовать ее для домашних хозяйственных нужд, полива, а иногда – для заполнения отопительной системы. Благодаря большому накопительному баку и насосу, вы всегда сможете задействовать резервный источник воды, актуальный во время опустошения колодца.

опубликовано econet.ru

econet.ru

как залить воду в систему отопления закрытого типа (фото, видео) » SanDizain.ru

Аркадий
Как залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя, ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

  • Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
  • Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
  • Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях.

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

  1. Присоедините насосный шланг к сливному патрубку.
  2. Откройте специальный вентиль на патрубке.
  3. Откройте краны Маевского.
  4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

  1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
  2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
  3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Заполнение системы отопления: видео

sandizain.ru

циркуляция и скорость, подготовка дистилированной воды для закачки, фото и видео примеры

Содержание:

1. Необходимость заполнения системы отопления водой
2. Как заполнить водой систему отопления
3. Принцип запуска системы отопления открытого типа, подготовка воды
4. Особенности запуска закрытой отопительной системы с дистиллированной водой

Как известно, для нормальной работы системе отопления требуется такой важный элемент, как теплоноситель, которым обычно выступает вода. Однако не все могут разобраться с тем, как должно проходить заполнение системы отопления водой непосредственно перед ее включением. Кроме того, важно упомянуть и то, как выполняется закачка воды в систему отопления после перерывав ее работе. Об этих и некоторых других процедурах, связанных с наполнением системы обогрева теплоносителем, далее и пойдет речь.

Необходимость заполнения системы отопления водой


Безусловно, один из частых случаев, связанных с осушением системы отопления – это проведение каких-либо ремонтных работ. Вода сливается в случае замены и установки арматуры запорного типа, а также во время повреждений участков общего стояка.

Совсем нелишним также будет сбросить систему отопления в теплое время года, особенно это касается радиаторов, изготовленных чугунов, что связано с одной неприятной особенностью такого оборудования: в процессе эксплуатации находящиеся внутри таких батарей прокладки, выполненные из устойчивой к высокой температуре резины, теряют свою эластичность.

В той ситуации, если радиатор является горячим, то секции прибора немного расширяются, что неизбежно влечет за собой сжатие таких прокладок. А при остывании в местах стыков может появиться течь, что особенно часто наблюдается в устаревшем оборудовании. Во многих случаях каким-либо образом заменить вышедшие из строя прокладки просто не представляется возможным, поэтому работники коммунальных служб и рекомендуют сливать воду из системы в теплое время года.

Однако подобное осушение системы может привести к неприятным последствиям, наиболее существенными из которых можно назвать следующие:
  • в случае повторного включения оборудования появиться острая необходимость избавления от пробок воздуха, образовавшихся в системе. Большинство радиаторов оснащены специально предназначенными для этого кранами Маевского, которые располагаются в верхних точках приборов, однако возникают ситуации, когда хозяев нет на месте и, как следствие, развоздушить систему некому;
  • появление воздуха внутри трубопровода также негативно скажется на структурной целостности оборудования, поскольку, как известно, кислород, вступая во взаимодействие с водой, в значительной мере ускоряет коррозию металлических деталей, что существенно снижает срок службы всей системы теплоснабжения в целом.

То, нужно ли выполнять залив воды в систему отопления частной постройки в летнее время, зависит от двух следующих критериев:
  1. Во-первых, от материала, из которого изготовлены трубы и нагревательные приборы системы. К примеру, сталь, которая обладает низкими показателями стойкости к появлению на ней коррозии, не следует оставлять на долгое время без воды. Но если речь идет об алюминиевых или полимерных трубах, то в данном случае бояться нечего, поскольку таким изделиям появление ржавчины не грозит.
  2. Во-вторых, сколько воды в системе отопления имеется. Если ее много, то сброс большого количества теплоносителя будет не совсем экономичным решением, поскольку впоследствии придется заливать новую воду, а частных постройках расход воды, как известно, измеряется по счетчику. Так или иначе, расход воды в системе отопления частного дома не нанесет чересчур серьезных убытков, но и при отсутствии желания переплачивать от слива можно отказаться.

Как заполнить водой систему отопления


Чтобы понять, как заполнить водой систему отопления, функционирующую по принципу нижнего розлива, следует запомнить следующий алгоритм действий:
  • ещё до того, как заполнить систему отопления в частном доме, задвижку на трубопроводе подачи необходимо задвинуть, а на участке подачи следует открыть сброс;
  • далее на трубе обратки нужно не спеша открыть задвижку. В том случае, если скорость воды в системе отопления на выходе будет высокой, то возникает риск гидроудара, что может привести к самым неприятным последствиям, включая и отрыв отопительных батарей;
  • далее нужно дождаться, пока не пойдет вода, лишенная воздуха;
  • затем сброс перекрывается, а задвижка на подаче, напротив, открывается;
  • после этого нужно полностью развоздушить все участки отопления в подъезде, к которым имеется доступ, включая служебные помещения.

Важно помнить, что циркуляция воды в системе отопления с верхним розливом иная, поэтому заполнить такой трубопровод теплоносителем гораздо проще. Для этого достаточно будет медленно приоткрыть задвижки на подаче и отдаче (сбросы при этом закрыты), а затем удалить воздух из воздушника в баке расширения, который располагается на чердаке многоэтажного дома.

Принцип запуска системы отопления открытого типа, подготовка воды


Никаких сложностей в такой работе нет, так как никакой расчет воды в системе отопления этого типа выполнять не нужно. Все, что потребуется – это залить несколько ведер воды в бак расширения, чтобы она была видна на его дне. Совершенно не стоит пытаться сделать заполнение системы отопления закрытого типа с некоторым запасом, иначе ввиду нагрева теплоносителя во время функционирования отопительной системы его объем увеличиться, и вода польется через край расширительного бака.

В том случае, если вся система собрана собственноручно, то очень важно проверить все стыки частей оборудования и его резьбу, чтобы в дальнейшем избежать появления течей. Читайте также: “Как заполнить систему отопления – виды теплоносителей и правила заполнения”.

Особенности запуска закрытой отопительной системы с дистиллированной водой


Заполнение водой закрытой системы отопления имеет следующие особенности:
  • чтобы насос циркуляции и нагревательный котел работали нормально, давление в системе должно быть несколько избыточным. Специалисты утверждают, что этот параметр должен составлять не менее 1,5 кгс/см²;
  • прежде чем запустить систему, требуется опрессовать ее давлением, в полтора раза превышающим норму. Особенно важно выполнить такую процедуру для помещений, оборудованных системой теплого пола, так как этот элемент отопления располагается в полностью закрытой стяжке, поэтому добраться до него впоследствии не будет никакой возможности (прочитайте также: “Пуск отопления – запускаем систему по правилам”).

Гораздо проще будет обеспечить отопительный контур необходимым давлением в том случае, если жилое помещение имеет доступ к центральному водоснабжению. В этой ситуации для опрессовки системы теплоснабжения достаточно заполнить ее водой через перемычку, отдаляющую водопровод, при этом тщательно следя за возрастанием давления на манометре. После выполнения такого мероприятия ненужную воду можно будет удалить с помощью любого из вентилей или посредством воздушника.

Многие задаются вопросом относительно того, должна ли выполняться специальная подготовка воды для системы отопления или можно ограничиться водой из ближайшего водоема. При этом некоторые утверждают, что дистиллированная вода в системе отопления благотворно скажется на сроке службе оборудования и не даст ему выйти из строя раньше времени. Но гораздо важнее разобраться с тем, как подготовить воду для отопления, если в нее добавляется специальная незамерзающая жидкость наподобие этиленгликоля и как впоследствии заполнить таким теплоносителем отопительный контур.
Для этих целей принято использовать особый насос, служащий для заполнения системы водой, причем им можно управлять как в автоматическом режиме, так и вручную. Подключение этого насоса выполняется с помощью вентиля, а после обеспечения необходимого давления вентиль перекрывается.

Бывают ситуации, когда такого оборудования нет под рукой. Как вариант, допускается подключение к вентилю сброса стандартного садового шланга, второй конец которого следует поднять на высоту в 15 метров и заполнить контур водой при помощи воронки. Подобный способ будет особенно актуальным при наличии вблизи обустраиваемого здания высоких деревьев.

Еще один вариант заполнения системы отопления – применения бака расширения, который выполняет функцию вмещения излишков теплоносителя, вызванных его расширением в процессе нагревания.

Такой бак имеет вид резервуара, который разделен пополам специальной мембраной из эластичной резины. Одна часть емкости предназначается для воды, а другая – для воздуха. В конструкцию любого расширительного бака также входит ниппель, с помощью которого появляется возможность установить внутри агрегата нужное давление посредством удаления излишков воздуха. Если давление недостаточное, то компенсировать этот параметр можно, закачав воздух в систему с помощью обычно велосипедного насоса.

Весь процесс не несет в себе особой сложности:

  • для начала ликвидируется воздух из бака расширения, для чего нужно отвернуть ниппель. Готовые баки поступают в продажу с несколько избыточным давлением, которое равно 1,5 атмосферам;
  • далее отопительный контур заполняется водой. При этом расширительный бак нужно смонтировать так, чтобы он располагался резьбой вверх. Важно помнить, что заполнять бак водой полностью совершенно не стоит. Будет правильнее, если общий объем воздуха в этом аппарате будет составлять примерно одну десятую часть от общего объема воды, в противном случае бак не справиться со своей основной функцией и не сможет вместить излишки нагретого теплоносителя;
  • после этого в систему через ниппель закачивается воздух, что, как уже говорилось выше, можно выполнить при помощи обычного насоса для велосипеда. Давление требуется контролировать с помощью манометра.

Все указанные действия позволят аккуратно заполнить отопительную систему водой и обеспечат всему контуру стабильное и качественное функционирование. При необходимости всегда можно обратиться за помощью к специалистам, которые всегда имеют в наличии различные фото необходимых для такой работы устройств, способные помочь в подключении.

Заполнение системы отопления водой на видео:


teplospec.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
