Драйкулер

Драйкулер (dry cooler) представляет собой  экономную систему охлаждения жидкостей, которая охлаждает теплоноситель (воду или этиленгликоль) за счет температуры окружающей среды. Использование для отвода тепла уличного воздуха позволяет значительно снизить затраты на электрическую энергию.

В конструктивном исполнении драйкулер состоит из воздушного теплообменника (с или без) осевыми или центробежными вентиляторами, управляемых регуляторами частоты вращения. Драйкулер подключается к стандартной одно- или трехфазной сети электропитания частотой 50 Гц.

Принцип работы драйкулера

Принцип действия драйкулера очень прост, поскольку заключается в охлаждении теплообменника атмосферным воздухом, который направляется на него вентиляторами. Сам процесс работы устройства можно представить следующим образом:

  • -Насос направляет охлажденный теплоноситель на оборудование, где в результате теплообмена происходит его нагрев.
  • -От оборудования вода поступает в теплообменник драйкуллера и охлаждается.

Такой подход к работе, позволяет все время использовать одну и ту же воду, что приводит к существенной экономии, особенно на тех предприятиях, где вода слишком дорога, либо находится в дефиците.

Преимущества драйкулера

Использование драйкулеров имеет множество преимуществ по сравнению с обычными (испарительными градирнями):

  • -Большой срок службы системы насосов и трубопроводов. Это происходит за счет изоляции теплоносителя от неблагоприятных атмосферных воздействий.
  • -Простота монтажа, удобство эксплуатации и минимум сервисного обслуживания.
  • -Можно использовать практически любой антифриз
  • -Циркулирующий по замкнутому контуру энергоноситель не испаряется.
  • -Возможность быстрого внедрения в используемую систему охлаждения новых блоков.
  • -Не происходит загрязнение окружающей среды, в т.ч. не повышается естественная влажность воздуха, что очень важно для сохранения экологической обстановки.
  • -Относительно низкие затраты на утилизацию тепла и короткие сроки окупаемости оборудования.

Недостатки драйкулера

  • -Основной недостаток этих систем охлаждения – зависимость от температуры уличного воздуха. В летний период, во время сильной жары, когда от оборудования требуется максимальная эффективность, его производительность уменьшается.
  • -В холодное время года при использовании драйкулеров также возможны проблемы, связанные с необходимостью регулировки количества охлаждающей жидкости.
  • -В жаркие дни драйкулеры просто физически не смогут охладить воду ниже температуры окружающей среды (если не используются специальные оросительные системы), чего, однако, возможно добиться с помощью испарительных охладителей.

Что нужно знать при подборе драйкулера

Выбирая драйкулер, следует обратить внимание на следующие особенности:

  • -Драйкулеры с вентеляторами, работающие от электросети с частотой в 60 Гц, поставляются на российский рынок только по спецзаказу.
  • -Второе название драйкулера – сухая (вентилируемая) градирня.
  • -Драйкулер может быть изготовлен из нержавеющей стали и использоваться для конденсации водяного пара на предприятиях.
  • -При выборе драйкулера, особое внимание следует уделить температуре окружающего воздуха с учетом изменения этого параметра в разные сезоны. Это позволит подобрать наиболее подходящий по мощности драйкулер.
  • -Учтите особенности работы драйкулера, о которых могут знать только продавцы-консультанты. Так, например, драйкулер может выйти из строя из-за внутреннего перегрева, или используемая в устройстве вода может замерзнуть в холодное время года.
  • -За расчетом оптимальной мощности драйкулера лучше всего обратиться к специалистам, поскольку при оценке его производительности необходимо учесть множество нюансов.

Драйкулеры

Примером сухих градирен, популярных на отечественном рынке, являются драйкулеры Delta. Модификаций этой торговой марки очень много, но все они имеют общие особенности и преимущества:

1.​ Вентиляторы драйкулеров имеет высокую, регулируемую скорость вращения и низкое энергопотребление. Кроме того, большая часть моделей оснащена защитой от внутреннего перегрева двигателя вентелятора. Именно это продлевает срок эксплуатации оборудования.

2.​ Антикоррозийный корпус. Считается, что корпуса драйкулеров этого производителя содержат оптимальный процент цинка, что позволяет им долгое время сохранять свой товарный вид.

3.​ Возможность к расширению. Благодаря многоконтурной конструкции, данные системы охлаждения можно адаптировать в зависимости от меняющихся требований к оборудованию. Это позволяет, например, открывать новые цеха по производству без переоборудования всей системы охлаждения.

4.​ Батарея для охлаждения воды выполнена из меди с алюминиевым оребрением – благодаря этой особенности, теплоотдача происходит гораздо быстрее.

Гарантии на драйкуллеры

Мы готовы предложить предложить отлаженную систему поддержки пользователей, обучение продавцов-консультантов и мастеров по ремонту оборудования. Кроме этого, компания  строго выполняет свои гарантийные обязательства перед клиентами, позволяя им не волноваться о качестве оборудования. Как правило, срок гарантийного обслуживания составляет 1 год.

Поставка драйкулера

Поставка драйкулера осуществляется следующим образом:

  • -Составляется техническое задание, на основании которого изготавливается оборудование. Далее поставка оборудования происходит согласно договора.
  • -В промышленности готовый драйкулер используется как самостоятельное оборудование так и как составная часть охлаждающего оборудования.

xn----7sbhgcdafuz0agk1g0e.xn--p1ai

Драйкулер принцип работы | АквилонСтройМонтаж

Драйкулер, принцип работы которого основан на теплообмене между жидкой средой и атмосферным воздухом, - эффективное энергосберегающее оборудование. С его помощью охлаждают воду или водные растворы пропилен и этиленгликоля для использования в системах кондиционирования или охлаждения технологического оборудования в качестве самостоятельной установки.

Драйкулер включает в себя теплообменное устройство, выполненное из медных трубок. На нем имеется оребрение для увеличения площади активного теплообмена. Обдув теплообменника воздухом обеспечивают центробежные или осевые вентиляторы в зависимости от желаемой мощности оборудования. Иногда, для более точного поддержания температуры устанавливаются регуляторы скорости вращения лопастей. В большинстве случаев драйкулеры предназначены для установки на открытом воздухе, но некоторые модели допускают их монтаж внутри здания.

Принцип работы драйкулеров

Драйкулер, принцип работы которого не отличается особой сложностью, можно описать вкратце. Охлаждаемая жидкость поступает в теплообменное устройство. Во время движения по нему, она равномерно и постепенно охлаждается воздухом, нагнетаемым вентиляторами. Потом жидкость направляется далее, для использования ее по назначению.

Для качественного охлаждения драйкулеру требуются большие объемы атмосферного воздуха, поэтому при разработке конструкции нужно следить за тем, чтобы на входе и выходе из градирни не было никаких препятствий.

Область применения драйкулеров

Эти теплообменные аппараты, которые иначе называются сухими градирнями, в современной промышленности занимают далеко не последнее место по частоте использования. Они монтируются в качестве самостоятельных агрегатов или в комплекте с другим холодильным оборудованием в системах холодоснабжения. Особенно востребованы они в пищевой, химической, всевозможных перерабатывающих и производственных отраслях. Особое место градирни занимают в оснащении серверных и целых центров обработки данных.

Спрос на драйкулеры возрастает из-за стабильного повышения тарифов на электроэнергию, так как в зимний период они самостоятельно без использования компрессорного оборудования могут обеспечить предприятие нужным объемом холодной воды за счет естественной низкой температуры внешнего воздуха. При этом электроэнергия затрачивается исключительно на привод вентиляторов.

Преимущества и недостатки драйкулеров

Драйкулеры, как и любое другое оборудование, имеют свои плюсы и минусы. При выборе оснащения обязательно нужно их учитывать, рассматривая целесообразность применения того или иного устройства.

Плюсы:

  • Насос и трубопроводы служат длительный срок без необходимости их замены.
  • Монтаж и эксплуатация драйкулеров предельно просты.
  • Сервисное обслуживание проводится быстро.
  • Срок окупаемости по сравнению с другими системами достаточно короткий.
  • Так как вода циркулирует в замкнутом контуре, не происходит ее испарения.
  • В уже функционирующую систему можно внедрять новые блоки при необходимости увеличения производительности.
  • Вместо воды можно использовать практически любой антифриз.
  • Отсутствие испарения сказывается на том, что влажность воздуха в производственных помещениях не повышается, а окружающая среда не загрязняется парами химических соединений.

Минусы:

  • Главный минус драйкулера заключается в том, что воду можно охладить только до температуры наружного воздуха, поэтому в летнее время эффективность оборудования резко снижается.
  • Самостоятельное использование этих устройств сильно ограничено уже названным недостатком, поэтому их чаще применяют в схемах вместе с чиллером.

Эффективные и недорогие драйкулеры вы можете приобрести в компании «АквилонСтройМонтаж». Мы используем современные технологии, предельно внимательно относимся к задачам каждого конкретного клиента. Это помогает нам достичь заданной производительности при минимальных затратах на монтаж и электроэнергию.

akvilon-holod.ru

Виды градирен и что такое драйкулер (фрикуллер)

Сухая градирня





Такие конструкции нередко называют радиаторными, поскольку они представляют собой корпус, внутри которого находится теплообменник (радиатор) из алюминиевых либо медных трубок, неплохо справляющийся с выполнением роли оросителя. Циркулирующая по нему  жидкость охлаждается за счет атмосферного воздуха, который подают маломощные вентиляторы,  экономно расходующие электроэнергию.  Сухие градирни также называют фрикулерами. Такие агрегаты стоят не дорого и имеют малую глубину охлаждения. Но  им сложно найти замену, в том случае, если:

  • в соответствии с технологией изоляция циркуляционного контура должна быть изолирована от внешних негативных воздействий;
  • сложно организовать подпитку;
  • температура оборотной воды приближается к 1000С, что характерно для нефтеперерабатывающих предприятий и АЭС.

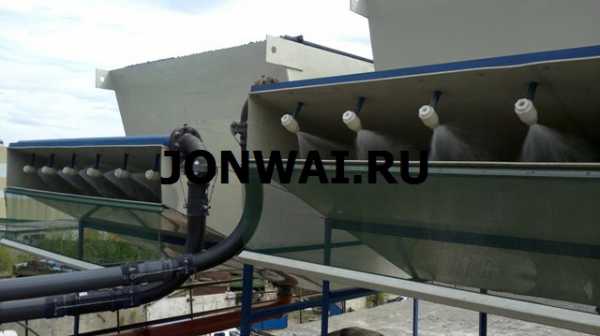

Гибридная или смешанная градирня





Работа такого аппарата основана на принципах мокрого охлаждения. Но есть и сухой модуль, который используется для снижения температуры охлаждаемой воды за счет воздействия окружающего воздуха. Затем она поступает в мокрую секцию,обеспечивающую охлаждающую мощность в соответствии с запросами потребителя. Таким образом, удается снижать расход воды и энергоресурсов,  а за счет смешения теплого и насыщенного парами воздуха избегать образования парового шлейфа, что особенно важно в районах с плотной застройкой.



Градирня закрытого типа





Такие  устройства устанавливаются в жилых и офисных помещениях, для обеспечения оптимального микроклимата. Подходят они и для крупных промышленных предприятий, где важно сохранить чистоту рабочей воды. Система охлаждения градирни закрытого типа состоит из двух отдельных циклов движения жидкости:

  • Внешний. Специально подготовленная вода разбрызгивается по поверхности змеевика теплообменника. Одновременно подается атмосферный воздух, что приводит к испарению жидкости и быстрому охлаждению трубок.
  • Внутренний. Рабочая жидкость циркулирует внутри теплообменника и не вступает в контакт с окружающим пространством.



Эжекторная градирня





Не имеет ограничений по температуре охлаждаемой воды, но наиболее эффективно ее использование  при +60

0С и выше.  Устройство стальной корпус, что делает его надежным и долговечным. Внутри располагается напорный трубопровод, оснащенный эжекторами — особыми разбрызгивателями. При распылении создается зона разряжения для захвата воздушных масс из окружающей среды. В итоге происходит смешение сред и охлаждение. Отсутствие подвижных частей механизмов облегчает техническое обслуживание и ремонт. К тому же такое охлаждающее оборудование эффективно, производительно и не создает сверхнормативного шумового фона, что справедливо можно считать ее достоинствами. Но есть и недостатки:

  • сложность эксплуатации в зимнее время из-за быстрого замерзания водной взвеси;
  • значительный капельный унос;
  • необходимость создавать высокое давление ведет к значительным энергетическим затратам.



Принцип работы





Он прост и одинаков для градирен разных видов. Процесс начинается с того, что после окончания производственного цикла, горячая вода по входному патрубку поступает в водораспределитель. Попадая на поверхность оросителя, она стекает небольшими каплями либо образует на ней тонкую пленку.  Охлаждение происходит за счет воздействия потока воздуха, проходящего вдоль оросителя. В результате  происходит теплообмен и частичное испарение жидкости, которую восполняют из внешних источников, используя фильтры и другие меры по очистке от вредных примесей, если в этом возникает необходимость.  Охлажденная вода собирается в резервуар и через патрубок подается на обслуживаемый объект.  Цикл повторяется и работа градирен тоже.



Особенности установки и размещения



Планируя установку градирни на конкретном участке нужно внимательно изучить рекомендации СНиП и других действующих нормативов. Еще на стадии планирования нужно определить розу ветров, выделив господствующее направление и очистить окружающее пространства от любых препятствий. В этом случае свежий воздух будет беспрепятственно поступать в градирню, что особенно актуально, если используется естественная тяга. Также следует учесть:

  • особенности застройки выбранной площадки;
  • частоту образования туманов региона и уровень влажности;
  • температуру в зимнее время и летом;
  • возможность выноса капель в сторону, что грозит обмерзанием.

С технологической и экономической точки зрения разумно минимизировать протяженность циркуляционных трубопроводов, приблизив градирни к объектам, нуждающимся в охлажденной воде.



Драйкулер (фрикуллер): что это такое?





Как показала практика, драйкулер является перспективным видом энергосберегающего оборудования. Его можно использовать как самостоятельный объект, так и значимый элемент системы кондиционирования. Драйкулер или сухая градирня позволяет охлаждать не только воду, но и растворы этиленгликоля и пропилена.

С технической точки зрения он устроен довольно просто, но каждый элемент хорошо продуман и находится на нужном месте. Основой драйкулера является теплообменник, состоящий из медных трубок небольшого диаметра. Чтобы повысить активность теплообменных процессов используется оребрение поверхности. Для подачи атмосферного воздуха используются осевые или центробежные вентиляторы, мощность которых выбирается в зависимости от сложности решаемых задач и особенностей технологических процессов. Большая часть драйкулеров предназначена для работы на открытом воздухе от однофазной или трехфазной сети. Но если возникнет необходимость, то легко найти модель, которую можно монтировать в помещении.



Драйкулер (фрикуллер): принцип работы





Чтобы разобраться в нем время потребуется совсем немного, потому что он также прост, как и устройство драйкулера. Принцип работы в кратком изложении:

по трубопроводу охлаждаемая жидкость подается в теплообменник;

она двигается по нему и благодаря воздействию холодного воздуха, подаваемого вентиляционной системой,  происходит постепенное снижение температуры, причем равномерное;

охлажденная вода либо антифриз возвращается потребителю для дальнейшего использования.

Чтобы драйкулер работал должным образом, необходимы довольно большие порции атмосферного воздуха. Для его свободного прохождения нужно следить за тем, чтобы вход и выход системы охлаждения всегда оставались свободными.



Особенности применения драйкулеров (фрикуллера)



В комплекте с  другим холодильным оборудованием их активно используют как мелкие, так и крупные предприятия химической, пищевой, нефтеперерабатывающей и других отраслях. Как самостоятельные теплообменные аппараты или как дополнение к чиллеру драйкулер можно использовать для оборудования центров, занимающихся обработкой данных, и серверных, где затраты на охлаждение аппаратуры довольно велики.

Область применения такого оборудования постоянно расширяется, что объясняется желанием сэкономить и обеспечить станки и аппаратуру качественным охлаждением, предусмотренным технологией. А это действительно возможно, что в условиях постоянного роста тарифов актуально не только для предпринимателей, но и для крупных предприятий. Правильно выбранный драйкулер, в зимнее время обеспечит необходимым объемом холодной воды даже без использования компрессоров. Достигнуть желаемого результата позволит низкая температура окружающего воздуха. Электроэнергия понадобиться только для работы вентиляционной системы.



Преимущества и недостатки драйкулера (фрикуллера)



Это современное оборудование с богатой историей и хорошей перспективой имеет свои особенности, причем как со знаком «+», так и «-». При выборе это нужно обязательно учесть, поэтому остановимся на каждом из них более подробно. Начнем с преимуществ:

  • простота установки, эксплуатации и обслуживания драйкулера;
  • короткий срок окупаемости;
  • возможность использовать воду или любой антифриз многократно, поскольку они не испаряются и не загрязняются;
  • возможность менять конфигурацию и добавлять новые блоки, исходя из текущей ситуации.

Главным минусом драйкулера является его зависимость от температуры окружающей среды. Поэтому летом такое оборудование теряет свою эффективность и физически не может выполнить поставленные перед ней задачи. Это ограничивает сферу использования таких устройств, как самостоятельной единицы, но открывает большие возможности составлять различные схемы, объединяя его с  различными типами холодильных установок, природными водоемами и т.д.

К выбору драйкулера или градирни нужно отнестись со всей серьезностью, а лучше всего обратиться к специалистам, которые учтут все пожелания и условия и предложат оптимальный вариант решения задачи.

www.jonwai.ru

виды и особенности драйкулеров, схема работы

Драйкулер, который в каталогах встречается под названием сухая градирня, представляет собой вентиляторный прибор секционного типа, разработанный для промышленного охлаждения теплоносителя за счет обдува воздухом контура, в котором он циркулирует. Такие устройства отличаются хорошими показателями производительности при относительно небольшом энергопотреблении, что обусловило их востребованность на крупных производствах, а также в комплексах кондиционирования зданий и холодоснабжения помещений.

Виды драйкулеров

Сухие градирни выпускают в двух базовых модификациях:

  • Установки с V-образным теплообменником
  • Моноблочные комплексы с центробежными вентиляторами

Версии:

  • ADCOOLER, адиабатические драйкулеры;
  • DCOOLER, драйкулеры.

Доступные исполнения:

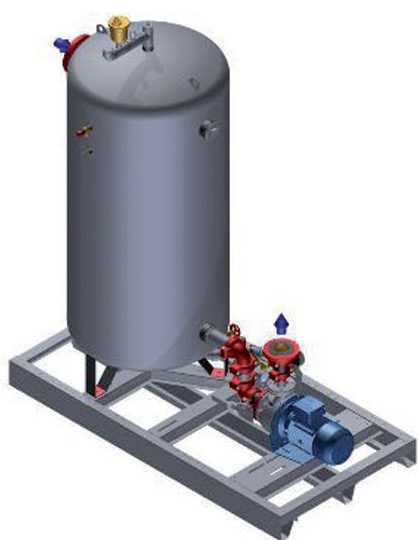

Гидромодуль (насосная группа) всегда внешний.

GRP 1 НАСОС + БАК GRP 2 НАСОСА + БАК



Система без гликоля Система с гликолем ADCOOLER + ЧИЛЛЕР

Драйкулеры 63 - 1220 кВт

Драйкулер и адиабатические драйкулеры (сухие градирни). Хладопроизводительность от 63 до 1220кВт.

Цена драйкулера: от 4680 Евро

Подробнее

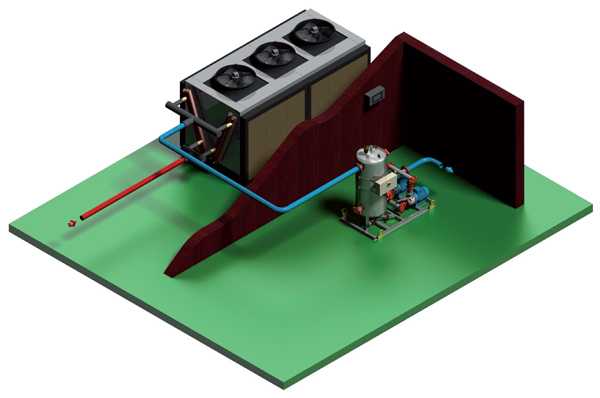

Приборы первого вида предназначены для наружного размещения, конструкция моноблока предполагает подключение прибора внутри помещения. Установки с V-образным теплообменником преимущественно представлены мощными моделями бюджетной категории с ограниченным функционалом. Блочные приборы, как правило, оснащены программируемыми устройствами управления и настройки.

Устройство и принцип работы сухой градирни

Главное преимущество использования сухой градирни обусловлено отсутствием в его конструкции узлов с высоким энергопотреблением. В упрощенном виде драйкулер состоит из трех основных узлов:

  • Пластинчатый теплообменник. Рамка изготавливается из алюминия, меди или металлических сплавов. В зависимости от модели и производителя теплообменник имеет горизонтальное или вертикальное исполнение.
  • Вентилятор (вентиляторы). Габариты крыльчатки во многом определяют производительность установки. В приборах с V-образным теплообменником диаметр вентилятора достигает 1000 мм. Для маломощных установок используют осевые вентиляторы, промышленные станции оснащают центробежными турбинами.
  • Частотный преобразователь для регулировки скорости вращения вентилятора.

Независимо от конфигурации (моноблок, прибор с V-образными теплообменниками), сухие градирни всех видов работают по общему алгоритму. Функционирование драйкулера обеспечивается системой мощных вентиляторов.

Посредством циркуляционного насоса теплоноситель, в роли которого может выступать вода, масло, раствор гликоля или пропилен, попадает на вход градирни. Протекая через трубки теплообменника, жидкость охлаждается до температуры наружной среды. Степень охлаждения регулируется автоматически в соответствии с заложенными в систему параметрами. Затем теплоноситель вновь подается в подлежащее охлаждению оборудование.

Возможные схемы охлаждения драйкулеров

Как правило, схема работы драйкулера меняется под сезон:

  • Летний период. Ввиду высокой температуры окружающей среды сухая градирня не обеспечивает должного уровня охлаждения, поэтому драйкулер используют только для поддержания необходимых условий функционирования отдельных узлов других охладителей (чиллера, фанкойла).
  • Зимний период. Применяется схема непрямого фрикулинга, подразумевающая непосредственное обслуживание охлаждаемых систем за счет только мощностей драйкулера. Такая методика позволяет значительно сэкономить благодаря отключению компрессорных охладителей.
  • Межсезонье. В зависимости от текущего температурного режима наружной среды применяют схему для летнего или зимнего периода.

Обособленно сухие градирни используются крайне редко ввиду их низкой эффективности в жаркое время года. По этой причине широкое распространение получили охладители гибридного типа, в которых реализована схема адиабатического охлаждения. Драйкулер этого вида позволяет увеличивать мощность охлаждения не только за счет наращивания числа теплообменников или их площади, но и задействования водяного орошения.

Специалисты нашей компании помогут подобрать драйкулер для наиболее эффективного охлаждения систем любого типа и конфигурации, а также проконсультируют по вопросам совершенствования уже действующих кулинг-установок.

echiller.ru

Сухая градирня (драйкулер). Преимущества и принцип работы.

 Драйкулер (dry cooler) это устройство для охлаждения жидкости, использующееся в современных системах кондиционирования, так и самостоятельно для обеспечения охлаждения в разных сферах промышленности.

 Включает в себя теплообменник с трубками из меди  либо других металлов и оребрением из алюминия (хотя так же могут использоваться различные металлы и покрытия) и осевые или центробежные вентиляторы, которые осуществляют обдув теплообменника воздухом. В некоторых случаях вентиляторы оснащаются регуляторами скорости вращения для более точного поддержания температуры жидкости.

 Обычно драйкулеры устанавливаются на открытом воздухе, однако некоторые производители, к примеру RC Group, выпускают модели и для внутренней установки, рассчитанные на подключение к системам воздуховодов, что позволяет использовать их в случае, когда по каким-либо причинам наружная установка не возможна (подземные помещения, бункеры, и т.д).

Рис.1- Cухая градирня а) Наружной установки с V-образным теплообменником производства Alfa Laval ; б) Внутренней установки с центробежными вентиляторами производства RC Group



Принцип работы

 Принцип работы драйкулера предельно прост. Жидкость, которую необходимо охладить поступает в теплообменник, продвигаясь по которому она постепенно охлаждается за счет обдува внешним воздухом с помощью вентиляторов.

 Необходимо помнить, что драйкулеру для охлаждения часто необходимы значительные объемы воздуха, и поэтому его необходимо устанавливать так, чтобы не было препятствий на входе и выходе воздуха из драйкулера.



Рис.2- принцип работы сухой градирни

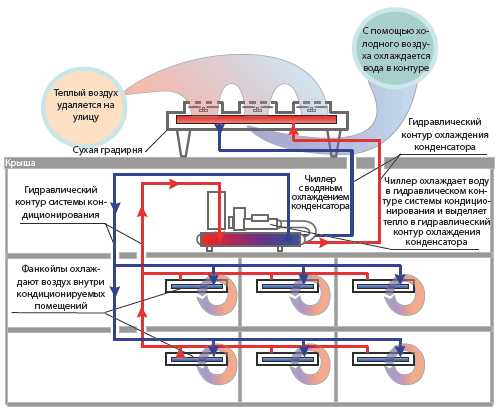

Рис.3-схема работы системы кондиционирования на базе сухой градирни



Область применения сухой градирни

 Драйкулеры имеют широкую область применения. Они могут использоваться самостоятельно для охлаждения воды или других технологических жидкостей в химической, пищевой, перерабатывающей и других отраслях промышленности.

 Увеличение стоимости электроэнергии приводит к необходимости использовать оборудование с низким энергопотреблением. Тем самым, возрастает спрос на сухие градирни, которые могут использоваться в зимний период в для работы в системах естественного охлаждения. Данное решение позволяет устраняет необходимость работы чиллеров в зимний период, продлевая их срок службы и обеспечивая значительную экономию электроэнергии.

 Так же драйкулеры могут работать в составе систем кондиционирования, например для охлаждения контура конденсатора для чиллеров с водяным охлаждением.



 Получить консультацию специалиста, Рассчитать и приобрести сухую градирню Вы можете в нашем интернет-магазине позвонив по номеру : (044) 50 000 53 или заказать ОБРАТНЫЙ ЗВОНОК.



Преимущества и недостатки драйкулера

  Надежная работа трубопроводов и насоса на длительный срок;

  Прост в монтаже и эксплуатации;

  Минимум сервисного обслуживания;

  Достаточно короткий срок окупаемости;

  Энергоноситель не испаряется за счет циркуляции по замкнутому контуру;

  Легкое внедрение новых блоков в функционирующую систему охлаждения;

  Возможность использовать практически любой антифриз;

  При эксплуатации сухая градирня не повышает уровень влажности в воздухе, и не загрязняет окружающую среду химическими соединениями.


 Один из главных недостатков драйкулера- невозможность охлаждать хладоноситель ниже температуры уличного воздуха . В летний период, когда от оборудования требуется максимальная производительность, эффективность его работы уменьшается.

 Драйкулеры не могут охладить жидкость ниже температуры окружающей среды, что сильно ограничивает область их самостоятельного применения

ventbazar.ua

Чиллер с драйкулером: комплектации и опции

Dry Cooler – Драйкулер, или cухой охладитель, или cухая градирня, или естественное охлаждение. Если произвести дословный перевод, то Dry Cooler - это сухое охлаждение.

Особенностью работы всех систем кондиционирования воздуха является то, что расчет всех элементов такой системы ведется, исходя из максимальной температуры воздуха в летний период - +35 ℃. Такая температура соответствует температуре конденсации - +50 ℃, и именно она лежит в основе расчетов и дальнейшем конструировании систем кондиционирования. И чиллер не является исключением. В южных регионах летняя температура часто поднимается выше +35 ℃, и тогда чиллер не справляется с нагрузкой: конденсация происходит не полностью до жидкого состояния холодильного агента, а последующее дросселирования такой парожидкостной смеси еще усугубляет ситуацию с получением нужных температур в испарителе.

Однако есть регионы, где температура воздуха в течение года опускается до очень низких значений. В этих случаях существует возможность применения чиллера с водяным конденсатором и сухим охладителем.

Если такой чиллер комплектовать опцией фрикулинга, то в зимний период времени возможно полное отключение работы холодильного контура, и энергоэффективность такого чиллера повышается в несколько раз. Рассмотрим состав и принцип работы такого чиллера.

Чиллер с драйкулером без фрикулинга.

Такой режим работы предусматривает обязательное включение холодильного контура. Парообразный холодильный агент сжимается компрессором (1) и в таком же парообразном состоянии, с температурой от 60 до 110 С, нагнетается по трубопроводам в конденсатор (2). Чаще всего используются конденсаторы водяного охлаждения пластинчатого типа. В пространстве между пластинами протекает холодильный агент, а в противотоке, в соседнем пространстве, протекает охлаждающая жидкость. Эти два вещества вступают в теплообмен между собой, в результате чего холодильный агент превращается в жидкое состояние, а охлаждающая жидкость нагревается и, при помощи насоса (9), подается в сухую градирню (3) на охлаждение, где, протекая по трубам теплообменника (4), которые обдуваются вентилятором (5), жидкость охлаждается. После этого жидкость опять поступает в конденсатор и цикл повторяется. Жидкий холодильный агент, выходя из конденсатора, дросселируется в ТРВ (6), после чего, уже холодный, поступает в испаритель (7), где и охлаждает воду, предназначенную для потребителя.

В большинстве случаев в качестве потребителя выступают фанкойлы. Теплая вода от фанкойла через промежуточный теплообменник (10) снова возвращается назад для охлаждения. В испарителе холодильный агент кипит и, в парообразном состоянии, поступает на всасывание в компрессор. Цикл замыкается. При такой организации работы чиллера в промежуточном теплообменнике (10) никаких процессов не происходит.

Положительным моментом такой работы чиллера является то, что независимо от температуры наружного воздуха чиллер работает безотказно.

Однако появляется и отрицательный фактор. Промежуточный теплообменник, необходимый для работы фрикулинга, создает дополнительные гидравлические сопротивления, которые необходимо компенсировать увеличением мощности насосов, что, соответственно, приводит к увеличению энергозатрат. Также появляются дополнительные элементы, усложняющие саму схему чиллера.


Чиллер с драйкулером и фрикулингом.

Когда температура наружного воздуха становится ниже температуры холодильного агента, поступающего в испаритель, тогда необходимость в работе холодильного контура нет. Компрессор останавливается, и холодильный контур исключается из работы. Однако потребность в работе фанкойлов и охлаждении для них воды все же существует. Тогда, за счет переключение трехходового клапана (8), происходит перераспределение потоков жидкостей. Насос (9) продолжает работать, но рабочая жидкость, которая охлаждается в сухой градирне (3), поступает не в конденсатор, а в промежуточный теплообменник (10) и в нем охлаждает воду. Далее эта вода проходит через испаритель (7) на потребители. При такой организации работы чиллера в испарителе (7) никаких процессов не происходит.

Огромным плюсом такой схемы, является увеличение ресурса компрессора за счет того, что он исключается из работы в режиме фрикулинга. Также в режиме фрикулинга энергопотребление чиллера уменьшается в несколько раз.

Отрицательным фактором можно считать то, что не во всех регионах можно использовать режим фрикулинга. Чем ниже и дольше держится сезон с низкой температурой воздуха, тем более выгодным становится использование такого чиллера.


dantex.ru

Чиллер - особенности работы при оснащении драйкулером

Чиллер с драйкулером

Принцип работы чиллера с драйкулером


Драйкулер – это установка, входящая в состав чиллера и обеспечивающая сухое охлаждение теплоносителя при помощи воздуха с улицы. Главная особенность каждой системы кондиционирования заключается в определении максимально возможной температуры воздуха летом. Это значение составляет +35℃. Такой показатель соответствует температуре, при которой происходит конденсация (+50℃). В некоторых регионах летом воздух часто прогревается до отметки в +35℃, нагрузка на чиллер возрастает, и конденсация не происходит в полном объеме. Соответственно, хладагент не может стать полностью жидким.

Давление в потоке жидкости падает, поэтому не удается достигнуть необходимой температуры в теплообменнике. Но так же существуют регионы, в которых зимой воздух остывает до предельно низких показателей. В таких условиях становится возможным использования чиллера с драйкулером и с водяной конденсаторной установкой. Есть возможность повысить производительность чиллера и значительно снизить затраты на электроэнергию в зимнее время года. Для этого необходимо обеспечить возможность полного исключения холодильного контура из рабочего процесса, что происходит благодаря добавлению опции фрикулинга.

Принцип работы чиллера с драйкулером (без фрикулинга)

Такая система может бесперебойно функционировать независимо от показателей внешней температуры воздуха. Отрицательная черта состоит в наличии промежуточного теплообменника. Он нужен для нормального действия фрикулинга и способствует усилению гидравлического сопротивления, что влечет усиление мощности насосов. Такая установка значительно повышает затраты на электроэнергию. Кроме того, за счет добавления дополнительных составляющих происходит усложнение схемы чиллера. Принцип работы установки требует активации холодильного контура и заключается в следующем:

  • Хладагент, находящийся в форме пара, сжимается под действием компрессора (1).
  • Затем, все еще находясь в парообразном состоянии (при температуре 60-110℃), холодильный агент поступает в конденсатор (2).
  • В основном распространены пластинчатые конденсаторы. Хладагент попадает между пластинами, а параллельно ему движется охлаждающая жидкость. В результате взаимодействия этих двух веществ происходит обмен теплом. После такого контакта хладагент становится жидким, а температура жидкости повышается.
  • Насос (9) перекачивает горячую жидкость в градирню (3), для охлаждения.
  • Жидкость, попадает в трубопровод теплообменника (4), который охлаждается при помощи вентилятора (5). В результате температура жидкости падает.
  • Далее жидкость направляется в конденсатор, и происходит повторение цикла.
  • Хладагент, становясь жидким, под давлением подается в ТРВ (6). Далее (уже охлажденный) отправляется в испаритель (7). Здесь он охлаждает воду для фанкойла.
  • Из фанкойла нагретая вода попадает в промежуточный теплообменник (10). Оттуда возвращается, чтобы охладиться.
  • Хладагент, попадая в испаритель, закипает, превращается в пар и отправляется в компрессор. Цикл повторяется заново.
  • В результате такой работы системы исключаются какие-либо процессы в промежуточном теплообменнике.

Принцип работы чиллера с драйкулером (с опцией фрикулинга)

Такая схема позволяет увеличить ресурс работы компрессора благодаря исключению его из процесса функционирования системы, когда включается фрикулинг. Это несомненный плюс. Кроме того, снижается потребление энергии чиллером. Отрицательный момент заключается в том, что не везде можно применять такую опцию. Явная выгода использования системы достигается в регионах, где на протяжении длительного времени сохраняется холодная погода. В период, когда наружный воздух охлаждается до низких отметок и не превышает температурных показателей хладагента, необходимость включения в работу холодильного контура отпадает. Происходит остановка компрессорной установки и отключение холодильного контура. Но все еще нужно, чтобы работал фанкойл, и в нем охлаждалась вода. В этом случае принцип работы чиллера с драйкулером сводится к следующему:

  • Трехходовой клапан переключается (8), и жидкость перераспределяется.
  • Насос (9) все еще продолжает функционирование.
  • Однако, жидкость, охлаждаемая в градирне (3), минует конденсатор. Она перемещается в промежуточный теплообменник (10), чтобы снизить температурный показатель воды.
  • Затем, вода поступает на потребители, предварительно попадая в испаритель (7).
  • В испарителе отсутствуют какие-либо процессы.

На сайте «Смарт Трэйдинг» представлен широкий ассортимент чиллеров, среди которых вы обязательно найдете нужный для создания надежной и эффективной системы, отвечающей вашим ожиданиям. Консультанты сайта являются профессионалами в сфере климатического оборудования. Они помогут сделать правильный выбор и организуют быструю доставку.

Товары в каталоге


smtrading.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
