Дроссель клапан для вентиляции: назначение, установка

Дроссель клапан для систем вентиляции представляет собой следующую конструкцию:

Жестяной элемент системы вентиляции круглого или прямоугольного сечения, в котором расположено отсекающее полотно. Круглые сечения дросселя стандартно не имеют фланцев, прямоугольные - офланцованы оцинкованной шиной и уголком.

Вся конструкция изготавливается из оцинкованной стали различной толщины в зависимости от размеров сечения.

Управление положением полотна происходит при помощи выходящего наружу рычага с возможностью фиксации., шаг поворота рычага - 15 градусов.

Применение дроссель-клапана

Применяется дроссель клапан для балансировки системы вентиляции и настройки подачи проектного расхода воздуха в помещения. Позволяет "зажать" расходы воздуха при переразмеренных системах или при частичном вводе в эксплуатацию централизованной системы вентиляции и кондиционирования.

По своей сути это воздушная заслонка, которая не полностью перекрывает возможность прохождения газо-воздушной смеси (даже при полностью закрытом положении клапана допустим переток до 10%).

В некоторых системах в качестве декорации используют внешние подвижные жалюзи или решетки. Бытовое применение обычно подразумевает диаметр не более 20 см.

В более сложных системах вентиляции с регулируемым расходом воздуха дроссель клапаны  с электрическими приводами заслонок позволяют активно регулировать количество подаваемого воздуха в зоны и управлять микроклиматом отдельных помещений.

Установка (монтаж) клапана

Не рекомендуется установка клапанов диаметром свыше 50 см в гражданских помещениях, домах. Это связано с большим сопротивлением, создаваемым большими устройствами и возникающими вибрациями и шумом.

Ошибки в подборе и интеграции механизма могут привести к нарушению циркуляции газов, что особенно критично во влажных помещениях.

Вентиляционный дроссель клапан может быть как круглый, так и прямоугольный, зависит от формы воздуховодов. Значения не имеет и ориентация в пространстве. Необходим удобный доступ к ручке, для простой регулировки.

Особенности выбора дросселя

При выборе стоит обратить внимание на несколько аспектов:

  • Нужен ли вам дополнительно вентилятор. Если да, то сечение всех элементов должно соответствовать друг другу.
  • Способность работы конкретной модели при низких температурах.
  • Форма и размер.

Использование электропривода

Отказ от ручной настройки разумен только при невозможности её использования. Это дополнительные затраты на монтаж и комплектующие. В процедуре есть смысл только при большем диаметре заслонки или при неудобном расположении и невозможности удобной регулировки без таких новшеств.

Подробнее о цене дроссель-клапанов и конструкции

vs-vent.ru

Что такое дроссельный клапан | Дроссельные клапаны

Осевая Треугольная Слот дроссельной заслонки:
Есть один или два треугольных отверстия на конце клапана перепускного клапана, скорость потока жидкости может регулироваться тарельчатый осевого перемещения для регулировки площади треугольной прорези.
Особенность:
Большой гидравлический радиус сила, повышенная устойчивость к малой скорости потока. Когда треугольные пазы производятся симметрично, гидравлическая радиальная сила удерживает баланс в гидравлической системе. Осевое треугольный медленный дроссельный клапан часто используется для систем высокого давления.

Groove дроссельный клапан
Паз дроссельный клапан дросселирования потока канавкой на тарельчатый клапан. Масло жидкость течет во внутренние отверстия через желобок, а затем вытекает из выпускного отверстия левого. Для включения тарельчатого клапана может изменить зону зазора паза и задушить нефть по размеру площади.
Особенность:
Дроссель порт масло может быть произведен в тонкой форме края, чтобы добиться малого и низкого стабильного потока, но тарельчатый клапан Дисбаланс в то время как операция по радиальной силы, таким образом, чтобы паз дроссельный клапан, как правило, используется для гидравлической системы низкого давления.

Осевой зазор Тип дроссельной заслонки
Существует шлюха, на рукаве клапана, перемещение втулки клапана в осевом направлении, чтобы изменить размер зазора области, с тем чтобы регулировать скорость потока жидкости.
Особенность:
Рукав клапан доступен для получения в качестве одного тонкого лезвия или двойной тонкой структуры лопатки, а оттуда, поток не чувствителен к изменению температуры. Аксиальным зазором дроссельный клапан используется для требования высокой производительности рабочего состояния, поскольку его большой гидравлический радиус силы на дроссельных портах и ​​хорошей стабильностью при малом расходе.

ru.finotek.com

управление, с обратным клапаном, круглый,

СодержаниеСвернуть

Дроссель клапан

Сегодня практически в каждом доме есть система вентиляции, ведь без нее приходится непросто. Человек большое количество времени проводит у себя дома, а значит, желает чувствовать себя здесь максимально комфортно.

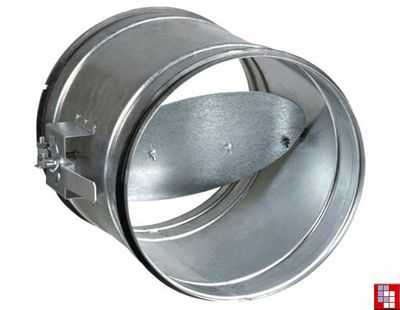

Одним из составляющих элементов вентиляции является круглый дроссель с обратным клапаном. Для вентиляции применяются клапаны образца — дкп125,160,200,250 мм и многие другие. Хотелось бы более подробно узнать о том, для чего собственно нужен дроссель с обратным клапаном.

Устройство и назначение вентиляционного клапана




data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9967522739"
data-ad-format="auto">

Круглый дроссель клапан выполняет практически такие же функции, что и обратный клапан, если речь идет о системах водоснабжения. Главной функцией такого клапана является возможность пропускать воздушные потоки исключительно в каком-то конкретном направлении.

Немало важно и то, что благодаря дроссель клапан не позволяет соприкасаться различным типам потока воздуха. Это достаточно важный момент, а поэтому относиться к нему нужно со всей серьезностью. Вся суть сводится к тому, что любой вентиляционный механизм выходит на улицу, а соответственно чистый воздух поступает в помещение, заменяя, таким образом, загрязненные потоки.

Согласно всем физическим законам из-за разницы в давлении не должно наблюдаться постоянного поступления воздуха, но в действительности это выходит совсем не так. Ситуация будет выглядеть еще хуже, если не установлен круглый или прямоугольный дроссель с обратным клапаном.  Если же клапан для вентиляции успешно установлен, то система будет работать максимально эффективно, и совершенно нет разницы, какой тип был выбран — 125,160,200 или 250 мм.

Круглый или прямоугольный дроссель клапан состоит из рамы, изготовленной либо из металла, либо из пластика, где собственно устанавливается такой необходимый запорный прибор.  В качестве такой детали можно применить практически все что угодно.  Круглый блокирующий элемент монтируется таким образом, что открывать или же наоборот – закрывать его представится возможным только с какой-то одной стороны.

Во время перемещения воздушных потоков такая часть устройства полностью открывается, позволяя тем самым выйти воздуху наружу. Этот элемент работает в автоматическом режиме, а поэтому, как только воздух выйдет на улицу в полном объеме, клапан немедленно вернется в закрытое состояние. По этой схеме работает не только вентиляционный, но и клапан для канализации.
к меню ↑

Виды, отличия

Как и любое другое устройство дроссель с обратным клапаном в зависимости от определенных параметров делится на разные типы. В частности классифицируют согласно принципу функционирования, способу остановки и другим характеристикам. По методу установки круглый клапан для вентиляции бывает двух типов – вертикальный и горизонтальный.

Вертикальные варианты клапанов монтируют в подвешенном состоянии, то есть рассчитывается на то, что воздух будет перемещаться с нижней части помещения к верху. Горизонтальный круглый клапан чаще всего используют для обустройства системы вентиляции в разнообразных продольных шахтах.

Дроссель клапан ф100 по типу привода делят на ручные и  имеющие электропривод. Дроссель клапан имеющий электропривод имеет некоторые преимущества, если сравнивать с ручным. Над ручным клапаном нужно заботится гораздо больше, так как регулировать их нужно самостоятельно, но в то же время стоят они гораздо дешевле, чем второй вариант устройства.  Клапан, оснащен электроприводом работает в автоматическом режиме, но, как и первый вариант устанавливается на патрубке.

По типу сечения существует несколько вариантов, но наиболее популярным является дроссель клапан прямоугольного сечения, хотя достаточно часто используется и круглый вариант. Согласно типу конструкции различают клапаны в виде бабочки, дроссельные и лопастные. Хотя есть и большое количество других моделей, но они не настолько распространенные.

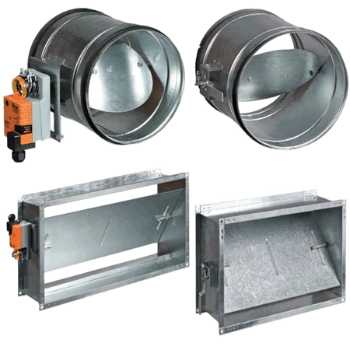

Виды дроссель клапанов

Также нельзя не вспомнить и о разных вариантах размеров клапан. Так чаще всего встречаются элементы таких размеров  — ДКП125, 160,200,250 мм

к меню ↑

Советы по выбору



data-ad-layout="in-article"
data-ad-format="fluid"
data-ad-client="ca-pub-9337857885889635"
data-ad-slot="9725334793">

Если человек решил приобрести дроссель с обратным клапаном для системы вентиляции, то он должен обращать внимание на большое количество нюансов. Первое – надо учитывать, что данная деталь устанавливается на патрубке, а поэтому  такую составляющую дымохода нужно внимательно осмотреть.

Также надо понять каким типом более удобно будет пользоваться – ручным или оснащенным электроприводом. Важно выбрать устройство с верным видом сечения, габаритами, ведь существуют клапаны дкп125, 160, 200, 250 мм., а поэтому для многих потенциальных покупателей тяжело выбрать наиболее оптимальный вариант.

В случае, когда главное, чтобы круглый клапан просто не пропускал потоки воздуха, вполне подойдут лопастные или бабочковые модели. Также надо учитывать место, где будет расположен сектор управления дроссель клапаном. Желательно его не устанавливать в слишком труднодоступных местах.

Ведь, если круглый клапан нуждается в замене каких-то составляющих или настроек, то очень неудобно постоянно преодолевая определенные препятствия тратить собственные силы и нервы, чтобы решить проблему.

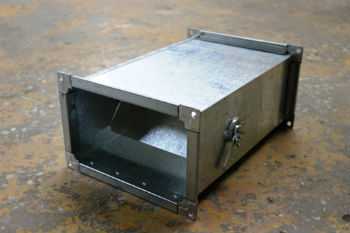

Прямоугольный дроссель клапан

Отдельно нужно обращать внимание на ручные варианты клапана и оснащенные электроприводом, которые устанавливаются на патрубке. Если первый вариант является более дешевым, то второй работает в автоматическом режиме, а соответственно функционирует более эффективно без влияния человеческого фактора. В этом плане, выбирая круглый дроссель с обратным клапаном надо определится с тем, что важнее – стоимость или качество.

И, конечно же, круглый клапан нужно подбирать, учитывая особенности конструкции вентиляционной системы, ведь из-за разных параметров (ДКП125, 160, 200, 250 мм) люди делают далеко не всегда правильный выбор.

Таким образом, можно сделать вывод, что если правильно выбрать круглый клапан, а затем и установить его на патрубке, то можно быть уверенным в эффективной работе системы вентиляции.
к меню ↑

Устройство дроссель клапана — видео

seositi.ru

Дроссель клапан для вентиляции

В настоящее время ни одно жилое или промышленное здание не обходится без оборудования систем вентиляции, которая обеспечивает эффективную циркуляцию воздуха в помещениях. Большая разветвленность воздушных каналов может способствовать обратному притоку выкачанной воздушной массы вследствие различных причин. Кроме того, может возникать необходимость плавного регулирования притока или оттока воздушных масс. Поэтому в таких случаях следует применять дроссель клапаны. Сразу отметим, если Вас интересует больше информации про системы вентиляции или Вы хотите заказать промышленные вентиляторы, воспользуйтесь ресурсом http://evg-group.ru.

Конструкция вентиляционных дроссель клапанов

Дросселирующие клапаны применяются для регулирования скорости воздушного потока в вентиляционной системе при помощи ручного или автоматического привода (электрического или пневматического). Внешне клапан представляет собой металлический корпус, изготовленный под определенный размер трубы, внутри которой расположена лопатка, закрепленная на оси и приводимая в движение рычагом или специальным механизмом.

Лопатка может принимать различные промежуточные положения, предусмотренные конструкцией, благодаря чему и происходит частичное или полное ограничение потока. Внутри для обеспечения полного перекрытия циркулирования воздушных масс может быть предусмотрен специальный паз с уплотнителем. Корпус и сам клапан изготавливаются из одинаковых материалов, например, из нержавеющей стали, для обеспечения одинаковой прочности всех деталей и предотвратить их поломки.

По способу работы привода лепестки клапана могут быть поворотными в трубах с круглым сечением, а также выдвижными и поворотными– в квадратных и прямоугольных воздуховодах. Для внешнего монтажа дроссельный клапан может изготавливаться в виде жалюзи.

По конструкции лопатки могут быть лепестковыми, выполненные в виде двух половинок, крепящихся на оси расположенной перпендикулярно осевой линии трубы и плоскими. Лепестковые обычно предназначены для одностороннего вентилирования и не поставляются с регуляторами. На лепестках устанавливаются пружины достаточной жесткости и при минимальном потоке в нужном направлении они приоткрываются, а при обратном – полностью перекрывают воздушный поток. Дроссель клапан к вентиляционным системам крепятся путем врезки в трубу или внешнего крепления.

Врезные клапаны могут соединяться с трубами фланцевым способом, при помощи зажимов и сварным методом. Первые два крепления являются съемными и применяются в местах, где требуется обслуживание вентиляции, а второй в менее ответственных местах, где такой доступ не нужен. Поскольку ограничивающие клапаны создают препятствие при движении воздуха в трубах, то они способны создавать шум, следовательно, в условиях жилых помещений не применяют дроссели с большими размерами (свыше 500 мм).

Применение дросселирующих клапанов

Дроссель клапаны могут применяться в различных промышленных, производственных и бытовых условиях со следующими целями:

  • Для обеспечения оптимальной вентиляции в помещениях путем ограничения расхода воздуха.
  • Контроля содержания невзрывоопасных примесей на производстве. Обычно они имеют автоматический электропривод, который контролируется оператором удаленно. В соответствии с показателями датчиков содержания газов, происходит открытие или закрытие клапана.
  • Для создания определенной атмосферы на химическом производстве при работе с агрессивными средами, где требуется регулировка потока.
  • Чтобы перекрыть вентиляционную трубу в случае возникновения обратного оттока вентилируемого воздуха, как в ручном, так и автоматическом режиме.
  • Для выравнивания давления в производственных помещениях.
  • В системах воздушного отопления и кондиционирования.
  • С целью регулирования и настройки систем вентилирования.

Заключение

Дроссель клапаны благодаря своим конструктивным особенностям и материалу могут применяться в вентиляционных системах начиная от простых бытовых и заканчивая промышленными.

www.stroyservice.ru

Что такое дроссель в вентиляции | Вентиляция

» Вентиляция


Дроссель-клапаны

Дроссель-клапан: назначение и описание

Дроссель-клапан представляет собой элемент системы вентиляции, применяемый для регулирования количества проходящего воздуха.

Используется дроссель-клапан только в системах с неагрессивной и взрывобезопасной средой, температура которой не превышает 80 градусов Цельсия.

По типу серии 5.904-13 круглый дроссель клапан имеет обозначение РК-300-хх, где хх - номер, соответствующий диаметру клапана, а прямоугольный клапан обозначается РК-302.

При заказе дроссель-клапана следует указать его диаметр или сечение. Сечение указывается как АхВ, при этом ручка дроссель клапана будет размещаться по стороне В. Стандартная длина прямоугольного дроссель-клапана равна (В+50)мм. При необходимости можно изготовить клапан большей или меньшей длины. При заказе клапана, длиной меньшей чем сторона В, следует учитывать, что при повороте, полотно клапана будет выступать за его пределы.

Изготавливается дроссель-клапан из оцинкованной стали различной толщины. Дроссель-клапан представляет собой патрубок (короткий отрезок прямоугольной или круглой длины), внутри которого на оси закреплено полотно. С помощью изменения положения полотна (от вертикального до горизонтального), изменяется количество проходящего через патрубок воздуха. Управление дроссель-клапаном производится с помощью узла (сектора) управления. Управление клапаном может быть как ручным, так и с помощью электропривода. Электропривод удобен в следующих случаях:

  • дроссель клапан расположен в труднодоступном для ручного регулирования месте
  • клапан имеет большой диаметр/сечение и его тяжело регулировать вручную
  • дроссель-клапан включен в единую автоматизированную сеть управление системой вентиляции

Управление ручным дроссель-клапаном осуществляется с помощью ручки, расположенной на одной из сторон клапана. При повороте ручки поворачивается перекрывающее полотно внутри дроссель клапана. Для того, чтобы зафиксировать ручку в нужном положении, на узле управления дроссель клапаном имеется болт с гайкой/барашком. Шаг фиксации ручки, как правило, составляет 10-15 градусов. Установив полотно в нужно положении, и зафиксировав его с помощью болта, получаем на выходе уменьшенное количество проходящего через систему воздушного потока.

Следует учитывать, что дроссель-клапан не предназначен для 100% перекрывания воздушного потока, т.к. даже при вертикальном расположении полотна, через клапан проходит примерно 10% потока.

Дроссель-клапан монтируется непосредственно в систему вентиляции к воздуховоду или фасонному элементу. Форма сечения клапана определяется формой сечения воздуховодов на данном участке системы. Работоспособность клапана не зависит от его пространственного положения, т.е. монтировать его можно как в горизонтальном, так и в вертикальном положении. Важный момент, который следует учитывать при монтаже дроссель-клапана - это легкий доступ к ручке управления клапана, чтобы при необходимости отрегулировать клапан не возникло сложностей.

Изготавливаются дроссель-клапаны с различными видами соединения:

  • круглый фланцевый. Фланец изготавливается из полосы или уголка из черной стали и насаживается на обечайку дроссель клапана.
  • прямоугольный фланцевый. Фланец изготавливается из шины и уголка
  • прямоугольный без фланцевый
  • ниппельный

Дроссель клапан для вентиляции: что из себя представляет, в каких случаях примняется

*информация размещена в ознакомительных целях, чтобы поблагодарить нас, поделитесь ссылкой на страницу с друзьями. Вы можете прислать интересный нашим читателям материал. Мы будем рады ответить на все ваши вопросы и предложения, а также услышать критику и пожелания по адресу [email protected]

В настоящее время ни одно жилое или промышленное здание не обходится без оборудования систем вентиляции, которая обеспечивает эффективную циркуляцию воздуха в помещениях. Большая разветвленность воздушных каналов может способствовать обратному притоку выкачанной воздушной массы вследствие различных причин. Кроме того, может возникать необходимость плавного регулирования притока или оттока воздушных масс. Поэтому в таких случаях следует применять дроссель клапаны.

Конструкция вентиляционных дроссель клапанов

Дросселирующие клапаны применяются для регулирования скорости воздушного потока в вентиляционной системе при помощи ручного или автоматического привода (электрического или пневматического). Внешне клапан представляет собой металлический корпус, изготовленный под определенный размер трубы, внутри которой расположена лопатка, закрепленная на оси и приводимая в движение рычагом или специальным механизмом.

Лопатка может принимать различные промежуточные положения, предусмотренные конструкцией, благодаря чему и происходит частичное или полное ограничение потока. Внутри для обеспечения полного перекрытия циркулирования воздушных масс может быть предусмотрен специальный паз с уплотнителем. Корпус и сам клапан изготавливаются из одинаковых материалов, например, из нержавеющей стали, для обеспечения одинаковой прочности всех деталей и предотвратить их поломки.

По способу работы привода лепестки клапана могут быть поворотными в трубах с круглым сечением, а также выдвижными и поворотными– в квадратных и прямоугольных воздуховодах. Для внешнего монтажа дроссельный клапан может изготавливаться в виде жалюзи.

По конструкции лопатки могут быть лепестковыми, выполненные в виде двух половинок, крепящихся на оси расположенной перпендикулярно осевой линии трубы и плоскими. Лепестковые обычно предназначены для одностороннего вентилирования и не поставляются с регуляторами. На лепестках устанавливаются пружины достаточной жесткости и при минимальном потоке в нужном направлении они приоткрываются, а при обратном – полностью перекрывают воздушный поток. Дроссель клапан к вентиляционным системам крепятся путем врезки в трубу или внешнего крепления.

Врезные клапаны могут соединяться с трубами фланцевым способом, при помощи зажимов и сварным методом. Первые два крепления являются съемными и применяются в местах, где требуется обслуживание вентиляции, а второй в менее ответственных местах, где такой доступ не нужен. Поскольку ограничивающие клапаны создают препятствие при движении воздуха в трубах, то они способны создавать шум, следовательно, в условиях жилых помещений не применяют дроссели с большими размерами (свыше 500 мм).

Применение дросселирующих клапанов

Дроссель клапаны могут применяться в различных промышленных, производственных и бытовых условиях со следующими целями:

  • Для обеспечения оптимальной вентиляции в помещениях путем ограничения расхода воздуха.
  • Контроля содержания невзрывоопасных примесей на производстве. Обычно они имеют автоматический электропривод, который контролируется оператором удаленно. В соответствии с показателями датчиков содержания газов, происходит открытие или закрытие клапана.
  • Для создания определенной атмосферы на химическом производстве при работе с агрессивными средами, где требуется регулировка потока.
  • Чтобы перекрыть вентиляционную трубу в случае возникновения обратного оттока вентилируемого воздуха, как в ручном, так и автоматическом режиме.
  • Для выравнивания давления в производственных помещениях.
  • В системах воздушного отопления и кондиционирования.
  • С целью регулирования и настройки систем вентилирования.

Дроссель клапаны благодаря своим конструктивным особенностям и материалу могут применяться в вентиляционных системах начиная от простых бытовых и заканчивая промышленными.

Источники: http://www.ventland.ru/drossel_clapan.html, http://www.stroyservice.ru//drossel_klapan_dlya_ventilyacii_chto_iz_sebya_predstavlyaet_v_kakih_sluchayah_primnyaetsya/,


Комментариев пока нет!

restart24.ru

chto-takoe-drossel

Система вентиляционных воздуховодов состоит из множества элементов, среди которых встречаются такие, которые может распознать не каждый специалист и профессионал. Приточная вентиляционная система конечно гораздо сложнее чем вытяжная, ведь там мало только вытягивать воздух на улицу, но есть еще необходимость нагревать воздух до комнатной температуры и очищать от примесей уличных газов, пыли и прочего мусора.

В системах воздуховодов присутствует элемент - дроссель клапан. Основное назначение дросселя - это перекрытие живого сечения канала воздуховода, для оптимизации расходов по всей системе.

Основная магистраль воздуховодов выполнена из самого большого диаметра или прямоугольного сечения, по такому же принципу как и у водопроводных систем -от большего диаметра к меньшему.Если не устанавливать дросселями систему регулирования (настройку), то первый потребитель воздушного потока (решетка, диффузор, анемостат) будет выбрасывать максимально возможный поток воздуха при существующей скорости воздуха. Самая дальняя решетка получится совершенно не нужной.

Из чего же состоит дроссельная заслонка?

На самом деле это крайне необходимое устройство весьма простое. Дроссель состоит из корпуса, регулирующей заслонки и ручки регулирования. Корпус дросселя как правило выполняется из оцинкованной стали, с зависимостью между толщиной и размером. Регулирующая заслонка заполняет почти все пространство воздушного канала, однако при полностью закрытой заслонке клапан не является герметичным и не препятствует проникновению уличного воздуха или из смежного помещения. Полностью закрытый дроссель опускает не более 10% воздушного потока от возможностей канала. Лопатка перекрывая воздуховод располагается на оси, которая удерживается на приваренных креплениях. Регулирующая ручка располагается на корпусе вне канала, для того чтобы можно было регулировать положение заслонки, в зависимости от поставленных задач и потребностей. Для того чтобы заслонка оставалась в необходимом положении все дросселя снабжены фиксирующим устройством. Устройство такое же простое, как и вся конструкция -это “гайка-барашек”, которая затягивается на площадке вместе с ручкой регулирования.

Прямоугольные дросселя могут выполняться из черной стали (металлопрокат) и могут содержать не одну заслонку, а несколько лопастей, которые будут приводиться в движение рычажным приводом. Это сделано для того чтобы облегчить нагрузку на крепления и снизить прикладываемые усилия для работы дросселя под воздействием воздушный потоков.

Маркировка круглых дросселей: Дроссель Клапан круглый -ДКК-⌀…

Маркировка прямоугольных дросселей: Дроссель Клапан прямоугольный - ДКп А(мм) Х В(мм).

Специалисты которые занимаются настройкой и регулированием вентиляционных систем не всегда могут достать до дросселя по разным причинам. Где-то нет возможности подняться на высоту, а в некоторых помещениях ремонт выполнен таким образом, что нет возможности достать “за стеной”. В этих случаях на дроссель можно установить электромеханический привод. Управление с помощью привода весьма простое, необходимо лишь вывести провода на пульт или кнопку управления.

Какие бывают привода и как они различаются вы сможете узнать на следующей странице. Электропривода.

klimat-smart.ru

ДРОССЕЛЬ КЛАПАН, ЧТО ЭТО ТАКОЕ - Дроссель клапаны круглые и прямоугольные для вентиляции

Управление дроссель-клапаном производится с помощью узла (сектора) управления. Для того чтобы контролировать давление в вентиляционной системе, нужно закрепить дроссель-клапан в определенном положении.

Регулирующие устройства (воздушные заслонки) могут быть различного назначения и исполнения. Конструкция дроссель-клапана включает в себя стальной корпус круглого или прямоугольного сечения и расположенную внутри корпуса лопатку. Сектор управления дроссель-клапаном собирается при установке и приваривается к корпусу и лопатке.

Характеристики дроссель-клапанов круглого сечения ДК

Дроссель(удушитель, душащий — нем.) — устройство, постоянное проходное сечение которого значительно меньше сечения подводящего трубопровода. Дроссель регулирует расход, изменяя параметры течения среды, протекающей через него. Одним из видов дросселя является жиклёр. Дроссельный клапан — разновидность дросселя, в которой общее количество протекающей через него среды изменяется за счет соотношения времени состояния полного открытия и полного закрытия клапана.

2. Дроссель-клапан прямоугольный под фланцевое соединение (ДКП)

Актюаторы имеют чрезвычайно широкое распространение как исполняющие элементы в дозирующих устройствах с широтно-импульсным электронным управлением. В горизонтальных карбюраторах дросселем часто является вертикальный шибер, расположенный в зоне малого диффузора и регулирующий его проходное сечение.

В системе впрыска топлива дроссельная заслонка представляет собой отдельный узел, стоящий в воздушном тракте последовательно и дозирующий количество воздуха на входе в коллектор. Привод дроссельной заслонки может быть механическим и электромеханическим. В первом случае ось дросселя поворачивается усилием ноги, нажимающей на педаль, посредством рычажно-шарнирного устройства или тросика Боудена.

Оперативное управление дросселем производилось педалью. При отпускании педали дроссель оставался в положении, заданном вручную. При закрывании воздушной заслонки карбюратора дроссельная заслонка приоткрывается системой тяг и рычагов, расположенных на карбюраторе.

При необходимости заслонка, поворачиваясь, перекрывает подачу воздуха в цилиндры и двигатель останавливается. Это профильное изделие, выполненное из стали с сечениями, различной формы и диаметра. При помощи специальной рукоятки (расположенной в верхней части клапана) приводится в движение.

ДРОССЕЛЬ-КЛАПАН ИЗ ОЦИНКОВАННОЙ СТАЛИ: КОНСТРУКЦИЯ И МОНТАЖ

Для оцинкованных воздуховодов дроссель клапан системы вентиляции также изготавливают из оцинкованной стали, так как сопротивление и давление напрямую зависит от состояния клапана.

В большинстве случаев дроссель-клапаны (или шибер) устанавливаются в тех местах, где присутствует ответвление от основной магистрали. В таких местах их назначение заключается в выравнивании сопротивления воздуха и в регулировании его потока.

Потери давления для дроссель-клапанов ДКП в зависимости от угла наклона заслонки

Устанавливается дроссель-клапан как правило прямо к воздуховоду, в иных случаях к фасонной детали. Дроссель-клапаны прямоугольного сечения имеют соединение в виде фланца. Данные изделия изготавливаются из оцинкованной стали. Металл, использованный для изготовления клапанов, отличается высоким качеством и долговечностью.

Механизм регулировки подачи воздуха состоит из лопатки и рукоятки, которая расположена на внешней стороне клапана. Применение электронного приводом может потребоваться в том случае, если открытие или закрытие клапана в ручную, представляет собой достаточно сложную задачу. В них указаны виды клапанов, цены, параметры, формы, размеры. Для каждого отдельного изделия присутствует описание, благодаря которому можно подобрать требуемый клапан к конкретной вентиляции.

Чем меньше размер, соответственно меньше и цена. Прямоугольные клапаны выходят несколько дороже, чем аналогичные круглого сечения. Дроссель-клапаны устанавливаются на воздуховоды в местах ответвлений от главной магистрали для выравнивания сопротивления и регулирования расхода воздуха. Он может быть как круглого, так и прямоугольного сечения.

Основные достоинства наших дроссель-клапанов:

Дроссель клапаны вентиляционные имеют основным своим предназначением регулирование расхода воздуха, проходящего по воздуховодам круглого и прямоугольного сечения. Дроссель-клапаны производятся круглого и прямоугольного сечения в комплектации с ручнымприводом или площадкой под электропривод.

Образец записи в документации

При заказе дроссель-клапана следует указать его диаметр или сечение. Сечение указывается как АхВ, при этом ручка дроссель клапана будет размещаться по стороне В. Стандартная длина прямоугольного дроссель-клапана равна (В+50)мм. Изготавливается дроссель-клапан из оцинкованной стали различной толщины. Дроссель-клапан представляет собой патрубок (короткий отрезок прямоугольной или круглой длины), внутри которого на оси закреплено полотно.

Управление ручным дроссель-клапаном осуществляется с помощью ручки, расположенной на одной из сторон клапана. При повороте ручки поворачивается перекрывающее полотно внутри дроссель клапана. Для того, чтобы зафиксировать ручку в нужном положении, на узле управления дроссель клапаном имеется болт с гайкой/барашком.

Цена на дроссель-клапан может варьироваться в зависимости от размера и формы сечения

Установив полотно в нужно положении, и зафиксировав его с помощью болта, получаем на выходе уменьшенное количество проходящего через систему воздушного потока. Следует учитывать, что дроссель-клапан не предназначен для 100% перекрывания воздушного потока, т.к. даже при вертикальном расположении полотна, через клапан проходит примерно 10% потока.

Каждый дроссель-клапан имеет соответствующее обозначение. Дроссель-клапан является одной из вариаций воздушного клапана, которая включает в себя лишь одну створку. В нашем Интернет-магазине при покупке оцинкованного дроссель-клапана вы можете получить и дополнительные советы по его установке и эксплуатации. Обычно основные места применения дроссель-клапана – это ответвления от основной конструкции системы вентилирования (для лучшего кондиционирования воздуха либо других целей).
