Бойлер послойного нагрева, ГВС с двухконтурным котлом

Двухконтурный котел позволяет создать систему горячего водоснабжения в доме практически не прикладывая усилий и не вкладывая в нее средств. Все необходимое, в виде пластинчатого теплообменника, схемы управления и подключений, находится уже в самом котле. Остается подключить котел к холодному и горячему трубопроводам.

При открытии горячего крана, холодная вода пойдет через котел, он автоматически включится и нагреет ее в проточном режиме… Минимум вложений и не занимает места.

Но многие пользователи все же хотят избавиться от этой системы нагрева воды вторым контуром или усовершенствовать ее.

Далее рассмотрим причины, почему ГВС с двухконтурным котлом оказывается с большими недостатками. Поможет ли бойлер послойного нагрева? — и как его использовать.

Недостатки горячего водоснабжения с двухконтурным газовым котлом

Создав дешевую компактную систему горячего водоснабжения с одним лишь двухконтурным котлом можно изрядно сэкономить, по сравнению с одноконтурным котлом и бойлером косвенного нагрева (бак со змеевиком внутри). Но пользователи тут же сталкиваются с недостатками проточного нагрева.

• Температура воды нестабильная, быстро меняется, можно обжечься, трудно настроить расход под нужную температуру. Причинами являются, скачи давления в сети, разный расход воды с крана, а при маленьком расходе котел может работать в режиме «включился-выключился», тактовать.
• При открытии крана поначалу идет холодная вода. Нужно ждать пока котел включится, нагреет воду и она дойдет до крана. Много холодной воды сливается в канализацию. Но далее сложно угадать, какой будет температура…
• Котел включается при каждом открытии крана, шумит, быстро изнашивается.

Что делать в такой ситуации?

Как устраняют недостатки ГВС от второго контура газового котла

Очевидно, что для выравнивания температуры воды нужно применить бойлер-накопитель. Умельцы давно приспособились включать в сеть горячего водоснабжения от двухконтурного котла еще и электрический бойлер. Примерная схема приведена на рисунке.

В результате на кранах стабильная температура горячей воды. Но вместе с тем:

• Котел по прежнему включается каждый раз и угрожает поломаться.
• Большой расход электричества, так как в бойлер попадает и холодная вода, а горячая долго хранится.
• Общие затраты на систему и ее громоздкость увеличились без кардинального изменения качества — полумеры.

Другой типичный выход из ситуации – забыть о существовании второго контура, а на первый включить бойлер косвенного нагрева и схему управления к нему – эффективно, но дорого.

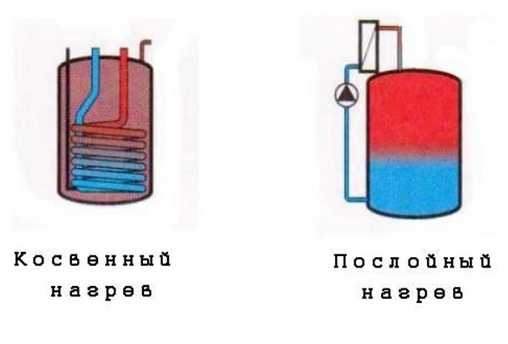

Не так давно нашлось  еще одно решение  в виде бойлера послойного нагрева.

Работа бойлера послойного нагрева

Бойлер послойного нагрева – теплоизолированная емкость, работающая под давлением с обычным анодом внутри, предотвращающим коррозию, и с несколькими трубками для подачи и забора воды, выведенными на разные высоты внутри бака.

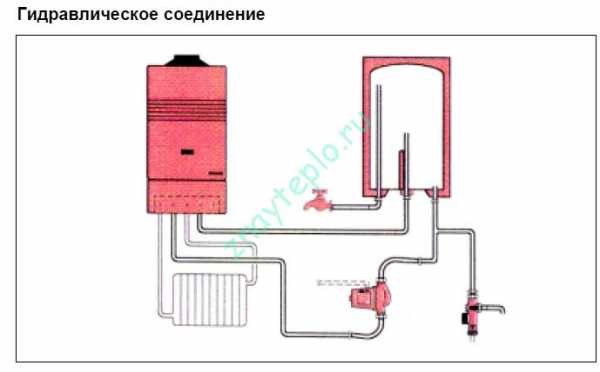

Многие послойные бойлеры снабжаются также встроенным циркуляционным насосом. Рассмотрим, как подключается послойный бойлер и как работает.

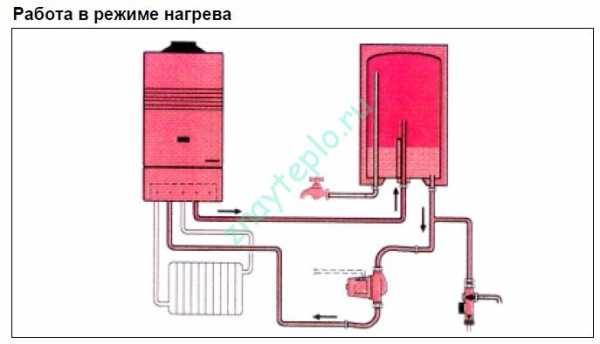

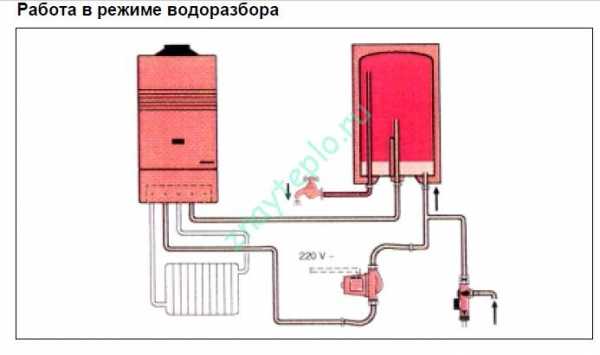

• Холодная вода подается в нижнюю часть емкости, она вытесняет горячую, которая уходит на кран через водозабор в самом верху бака.
• Циркуляционный насос включается когда вода холодная, забирает ее из нижней части и перегоняет понемногу через котел. Вода нагревается в котле и поступает в верхнюю часть емкости, где сразу может подаваться на кран.

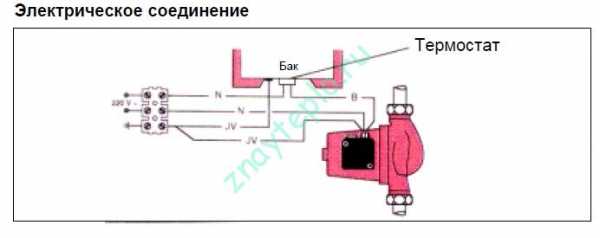

• Включением насоса управляет автоматика, датчик которой следит за температурой, а точнее – за толщиной горячего слоя вверху бака. Как только горячей воды мало – включается насос. Но температура нагрева выставляется лишь приблизительно,  определяется производительностью насоса, которая может регулироваться.

Нужен ли бойлер послойного нагрева? – устранение недостатков

Послойный бойлер обеспечивает необходимый комфорт водопользоавания с двухконтурным котлом.

• На разбор поступает горячая вода стабильной температуры.
• Становится возможным сделать циркуляцию воды между послойным накопителем и кранами, также как и с бойлером косвенного нагрева. В таком случае, при открытии крана, идет сразу горячая вода.
• Котел включается редко, при необходимости разогреть (зарядить) бойлер.

Дополнительное преимущество: когда бойлер холодный, не нужно долго ждать его полный разогрев. Горячая вода в кране появится, как только образуется прослойка горячей воды вверху емкости.

Что лучше, — косвенный бойлер или послойный

Владельцы двухконтурных котлов, которые пострадали от недостатков системы проточного водонагрева, а затем нашли выход в виде послойного накопителя, расхваливают последний на все лады – радуются. Отмечается следующее.

• С холодным бойлером горячую небольшую струйку воды в кране можно получить уже довольно быстро, а не так как с косвенным, — нужно ждать пока разогреется весь бойлер – 10 — 15 минут.
• Температура воды в кране будет постоянно-стабильной горячей при большом расходе воды, пока не сольется весь горячий слой, который котел не будет успевать пополнять. В тоже, время у косвенных при большом расходе, большем, чем может нагревать котел «онлайн», к примеру 20 кВт, температура воды начнет постепенно снижаться….

Но владельцы одноконтурных котлов и косвенных бойлеров отмечают следующее.

• У них температура делается более точная, какая выставляется, такая и будет. При этом можно выставить комфортную и не пользоваться смешиванием в кране, как в послойных – «приблизительно горячая», какую нагреет котел.
• Ассортимент их бойлеров большой, объемы их больше, подобрать бойлер на 120 – 180 литров — нет проблем, который соответственно весьма быстро наполнит большую горячую ванну. В тоже время полного разогрева ждать совсем не долго…

А цены на эти разные системы примерно выровнялись.

teplodom1.ru

Газовый котёл с бойлером, часто задаваемые вопросы, отзывы

Люди, которые не имеют достаточно места в квартире или доме для оборудования котельной, часто стараются сэкономить пространство и приобрести двухконтурный котёл. Это разумный выбор, однако, чтобы обеспечить семью горячей жидкостью для ванны и быта, следует позаботиться о наличии дополнительного оснащения. Выбрать подходящий резервуар не сложно, можно взять бак или другую ёмкость. Однако чтобы облегчить задачу, можно просто купить специальный газовый котёл с бойлером.

Возможность подключения бойлера

Бойлер для газового котла представляет собой накопительный бак, внутри которого размещён теплообменник. Данная модель, по сути, является двухконтурной, так как имеет подключение и для системы отопления, и для ГВС.

Двухконтурные модели имеют встроенный водонагреватель проточного типа, чем не могут похвастаться одноконтурные модели. Преимуществом газового котла со встроенным накопительным баком является отсутствие необходимости создавать бойлер косвенного нагрева. Кроме того, вода подогревается значительно быстрее, чем в одноконтурных вариантах и не снижает эффективность теплоносителя для отопления.

К двухконтурным котлам также можно подключить отдельный бойлер, чтобы обеспечить большее количество горячей воды. Подобное оборудование относится к технике послойного нагрева. Также можно купить газовый котёл двухконтурный со встроенным бойлером косвенного нагрева. Такие приборы объединяются с котлом, хотя можно приобрести раздельные устройства. В зависимости от того, что для вас лучше: лёгкость транспортировки и установки или компактность размещения — можно выбрать раздельную или смежную модель.

Если уже установлен одноконтурный котёл, к нему можно докупить специальный бойлер послойного нагрева, который оснащён проточным нагревателем жидкости. При необходимости сэкономить место в квартире можно остановить свой выбор на одноконтурном котле со встроенным бойлером косвенного нагрева.

Мощность нагревателя

В зависимости от мощности газовой горелки варьируется скорость потока жидкости в проточном водонагревателе. Также скорость нагрева воды зависит от конструктивных особенностей теплообменника. Особенностью нагрева жидкости является её непродолжительный контакт с теплообменником, поэтому чтобы прогревать теплоноситель до нужной температуры, необходимо много тепла. Чтобы увеличить производительность нагревающего элемента, то нужно увеличить мощность горелки и повысить расход га

good-com.ru

Бойлер для газового котла — встроенный, косвенный и электрический

Как известно, объема проточного теплообменника для производства ГВС не всегда достаточно. При высоких затратах горячей воды устанавливают двухконтурный газовый котел с бойлером. Он может быть косвенного нагрева или встроенным.

…

Преимущества, недостатки и особенности двухконтурных агрегатов со встроенным бойлером

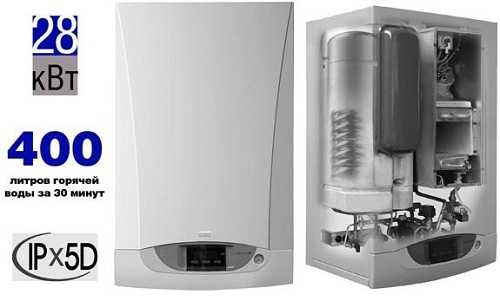

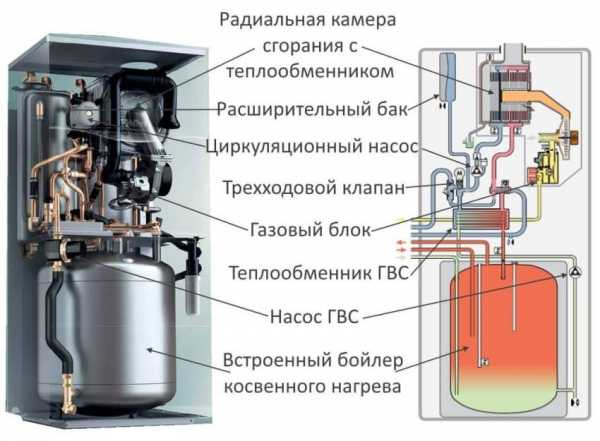

Принцип работы двухконтурного газового котла со встроенным бойлером следующий: в емкость погружены трубки теплообменника ГВС, по которым движется теплоноситель. Вода в таких бойлерах прогревается послойно: в нижней части находится холодная вода, она заходит в контур ГВС, нагревается в нем и возвращается в верхнюю часть емкости, откуда поступает потребителю при включении крана горячей воды.

Объем встроенного бойлера составляет от 20 до 100 л:

• настенные агрегаты снабжаются емкостями объемом до 60 л;
• напольные – от 60 до 100 л.

Рассмотрим, какими преимуществами обладают двухконтурные газовые котлы со встроенным бойлером:

• Компактные размеры — ненужно искать место для установки отдельно стоящей емкости.
• Проще устанавливать и подключать, чем агрегат с бойлером косвенного нагрева.
• Обеспечивает быстрый нагрев воды.
• Дает возможность пользоваться горячей водой даже, если водяной напор слабый.
• Наличие сложной системы автоматики, которая повышает безопасность и уровень контроля за работой котла.

К недостаткам относят:

• Быстро выходят из строя.
• Производительность горячей воды ограничена объемом бойлера.

Обратите внимание! Мощность большинства моделей двухконтурных котлов со встроенным бойлером стартует от 28 кВт.

Объема встроенной емкости может хватить для обеспечения 3-4 точек водозабора.

…

Подключение двухконтурных газовых котлов со встроенным бойлером

Схема обвязки газового котла со встроенным бойлером включает пять труб: одну газовую и четыре водяные. Подключение газа должен выполнять только специалист, водяные трубы можно подсоединить самостоятельно. Газовую магистраль подсоединяют с помощью шарового крана. Остальные подключают следующим образом:

• патрубок теплообменника с подающей трубой отопления;
• другой патрубок основного контура с обратной трубой;
• водопровод с патрубком бойлера;
• кран подачи теплой воды со вторым патрубком емкости.

Производители

Среди компаний, которые производят двухконтурные котлы со встроенным бойлером выделяют продукцию Beretta, Protherm и Baxi.

Агрегаты производства Beretta собраны из качественных комплектующих, но вместе с этим стоят недорого.  Beretta Boiler 28 BAI – настенный двухконтурный газовый котел со встроенным бойлером объемом 60 л и закрытой камерой сгорания, он обладает мощностью 28 кВт. Агрегат оснащен:

• функцией ионизационного контроля пламени;
• модуляционной горелкой;
• режимами «Зима-Лето»;
• трёхскоростным циркуляционным насосом с деаэратором;
• функцией Safety Baby – она контролирует температуру воды в накопителе на уровне 43°C.

Напольный двухконтурный газовый котел со встроенным бойлером — Protherm 30 KLZ. Его накопительная емкость имеет объем 90 л. Данный агрегат оснащен:

• накопительным баком, содержащим магниевый электрод, который защищающает ёмкость от коррозии;
• модуляционной горелкой, которая может менять мощность пламени от 70 до 100%.

Целую линейку двухконтурных газовых котлов со встроенным бойлером как в настенном, так и в напольном исполнении предлагает производитель Baxi: Baxi SLIM 2.300i; Baxi SLIM 2.300 Fi; Baxi NUVOLA 3 COMFORT 240Fi; Baxi NUVOLA 3 280B40i; Baxi NUVOLA 3 COMFORT 280i. Они отличаются удобной панелью управления и наличием электронного розжига.

…

Особенности и достоинства двухконтурных газовых котлов с бойлером косвенного нагрева

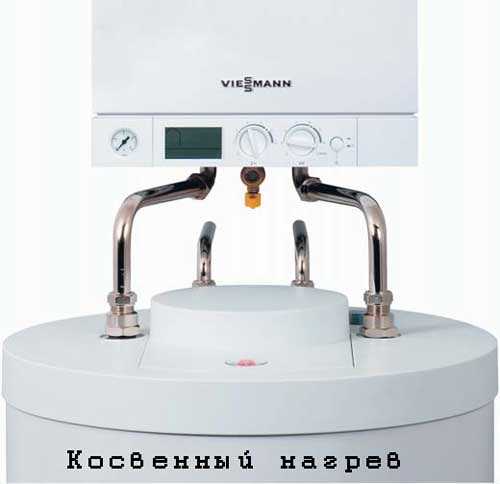

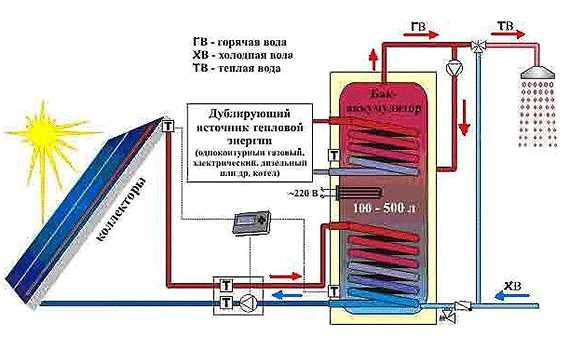

При потребности в больших объемах горячей воды устанавливают двухконтурный газовый котел с бойлером косвенного нагрева. Накопительное устройство напоминает большую емкость, которая работает от электричества и выполняет те же функции, что и теплообменник ГВС. Объем такой накопительной емкости может составлять 100, 300, 500, 1000 л и более.

В базовый комплект бойлера косвенного нагрева входит:

• бак для воды;
• змеевик, по которому циркулирует теплоноситель;
• гильза для подключения датчика температуры;
• патрубок для соединения с системой водоснабжения.

Принцип работы емкости косвенного нагрева следующий: по змеевику проходит теплоноситель, который нагревает воду в емкости. Ее температуру должны контролировать термодатчики – при достижении заданного показателя они подают сигнал трехходовому клапану или насосу, в результате теплоноситель перестает циркулировать.

Достоинства двухконтурный газовый котел с бойлером косвенного нагрева имеет такие:

• Возможность производства большого объема горячей воды.
• Реже выходит из строя, чем агрегат со встроенным бойлером.
• Небольшие затраты на нагрев воды.
• Имеется возможность подключить к разным источникам тепла.

К недостаткам представленных агрегатов относится:

• Сложность подключения.
• Значительные первоначальные затраты.
• Большие габариты системы.

Подключение газового агрегата и бойлера косвенного нагрева

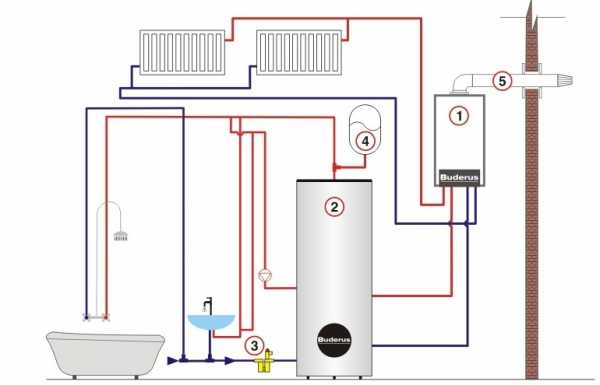

При подключении двухконтурного газового котла и бойлера косвенного нагрева могут быть использованы разные схемы. Единым должен оставаться принцип подачи холодной воды и выпуск горячего водоснабжения: из магистрали холодная вода поступает в нижнюю часть накопительной емкости, а нагретая концентрируется вверху и выходит при открытии крана ГВС.

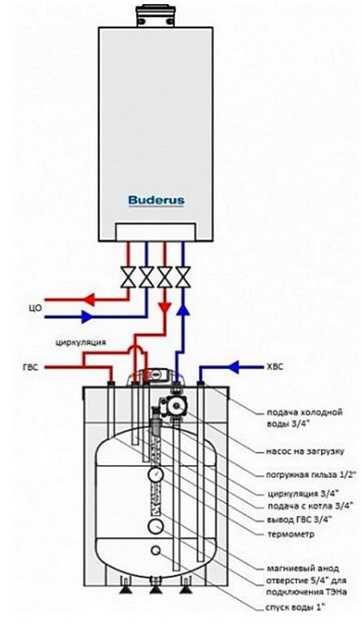

Обвязку бойлера косвенного нагрева можно осуществить по принципу обвязки радиаторов, отличие заключается только в необходимости остановки циркуляции воды при достижении требуемой температуры. Для этого устанавливают трехходовый клапан либо дополнительный насос, который должен быть подключен к встроенному термостату.

Применение трехходового клапана дает приоритет теплообменнику для производства ГВС перед отоплением. Такую схему рекомендуют использовать при наличии бака большой вместимости, а также в случае, если вода в вашем регионе слишком жесткая.

Трехходовый клапан подсоединяют сразу за циркуляционным насосом. К нему напрямую подключают термодатчик. После достижения водой заданной температуры клапан закрывается — теперь теплоноситель циркулирует только в системе отопления.

Обратите внимание!  При выборе схемы обвязки учитывают какой из контуров будет приоритетным: если ГВС —  его обвязка выполняется параллельно системе отопления; если главной должна быть отопительная функция, то выбирается последовательная схема подключения.

Как правильно подключить бойлер косвенного нагрева?

Чтобы система, состоящая из газового агрегата и бойлера косвенного нагрева, работала эффективно и не доставляла неудобств, следует выполнить следующие рекомендации:

• при выборе объема накопительной емкости следует исходить из того, что на одного потребителя приходится около 20 л;
• необходимо предусмотреть возможность заземления;
• устанавливать бойлер необходимо возле розетки, чтобы включить его, если газовый котел вдруг выйдет из строя;
• для удобства эксплуатации необходимо установить краны, с помощью которых можно вывести бойлер из системы;
• чтобы вода быстрее прогревалась, следует установить емкость как-можно выше над радиаторами.

Что представляет собой электрический водонагреватель?

Для подстраховки двухконтурного газового котла иногда приобретают электрический бойлер. Он сможет заменить агрегат при поломке или восполнить недостающий объем воды. Лучшим вариантом по стоимости считается электрический водонагреватель с конденсационным котлом. Недостатком электроемкостей является длительность нагрева — она зависит от объема бака и мощности ТЭНа. Например, 30-литровый бак водонагревателя мощностью 1,2 кВт способен нагреться за 1,5 часа до 50°C, 80-литровый — за 4 часа.

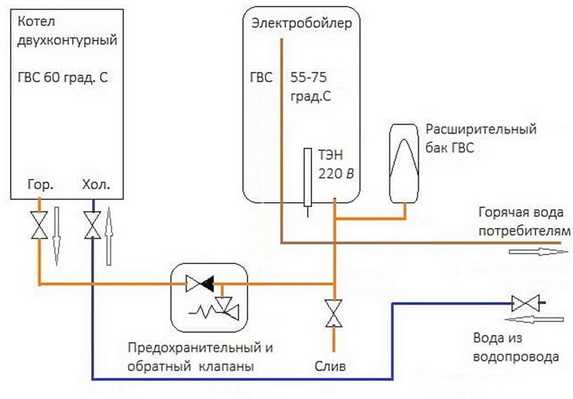

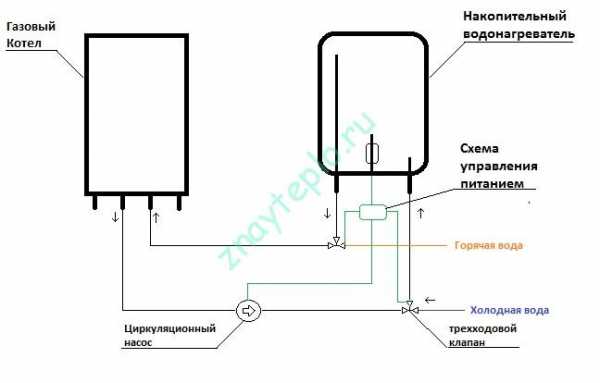

Двухконтурный газовый котел и электрический бойлер можно развести для обеспечения горячей водой разных помещений. Но в этом случае емкость будет иметь минусы проточных водонагревателей — низкую производительность и температурные колебания.

Выключенный электрический бойлер, объединенный с двухконтурным агрегатом, может выполнять роль термоса — горячая вода будет накапливаться в емкости, а уже оттуда поступать потребителю.

Обратите внимание! Целесообразно использовать электрический водонагреватель постоянно в качестве бойлера косвенного нагрева, и только при необходимости — как самостоятельное устройство.

Однозначно ответить, какой бойлер лучше — встроенный или косвенный, — сложно. Это зависит от необходимого количества теплой воды и от условий эксплуатации системы. Во встроенной емкости вода нагревается обычно до 80°C, что способствует отложению осадка и засорению протоков контура ГВС. Поэтому, если в Вашем регионе слишком жесткая вода, лучше установить бойлер косвенного нагрева. В такой системе засорение будет происходить гораздо медленнее.

oteple.com

Как подключить имеющийся двухконтурный котёл к бойлеру

Те, кто проживает в частном доме, вынуждены самостоятельно решать проблему обеспечения горячей водой. Обычно в частных домах система отопления и горячего водоснабжения организована от котла отопления, так как мало где налажено это централизовано. Горячая вода должна поступать одновременно и в радиаторы, и в краны, поэтому к котлу отопления обязательно подключение бойлера.

Какие котлы рекомендовано использовать

Для отопления и организации ГВС можно использовать двухконтурные и одноконтурные котлы с бойлерами.

Если у вас в частном доме одна или две точки разбора, много воды не требуется. В этом случае агрегат будет находиться внутри дома и ваш выбор — двухконтурный котёл.

Двухконтурный котёл в системе отопления

А вот для организации ГВС и отопления в большом, двухэтажном доме с котельной на улице нужен только одноконтурный котёл с бойлером. Это обойдётся дороже, но если организуете ГВС в частном жилом коттедже, не экономьте на этом, всё равно придёте к такому решению.

Двухконтурные котлы не предназначены для нескольких санузлов, а ещё они должны находиться непосредственно рядом с местом использования воды, иначе теплопотери будут большие.

Преимущества двухконтурного котла

Если вы хотите наладить ГВС в небольшом частном доме или на даче, то вполне можно использовать двухконтурный агрегат.

Двухконтурный котёл даёт 20 литров горячей воды в минуту. Он простой и экономный. Для того чтобы в доме была горячая вода, надо просто подвести к нему трубу с холодной водой, и тогда с другой стороны горячая вода будет на выходе.

Двухконтурный газовый котёл с встроенным бойлером

В продаже есть агрегаты с уже встроенными бойлерами. Двухконтурный котёл со встроенным бойлером обеспечит вам стабильный нагрев воды и наладит отопление дома. Но, надо понимать, что объём такого накопителя ограничен функциональными возможностями, он небольшой. Даже в напольных котлах объём не превышает 150 литров, а в настенных и того меньше.

В таких комплектациях система отопления является вторичной функцией, первоначальное место занимает горячая вода и это относится к недостаткам этой схемы. Когда будет использоваться горячая вода по назначению, то она не будет поступать в трубы отопления в качестве теплоносителя. За это время температура в помещениях может понизиться на несколько градусов, хотя это не критично.

Одновременно не получится нагреть воду и пустить теплоноситель в батареи отопления.

Дополнительное подключение бойлера косвенного нагрева

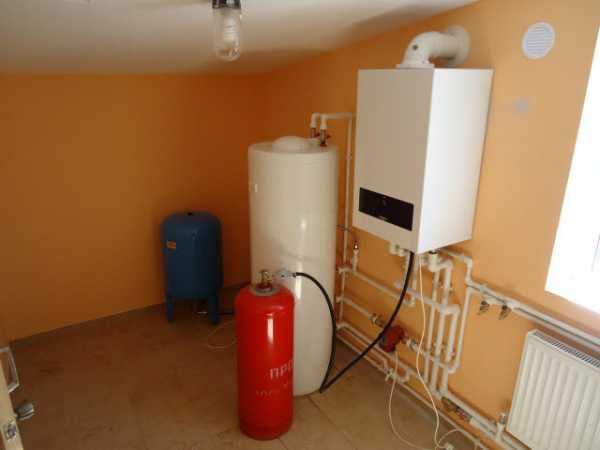

Подключение дополнительного бойлера

В тех частных домах, где уже имеется двухконтурный котёл и менять его на одноконтурный не представляется возможным, увеличить количество горячей воды можно с помощью подключения дополнительного бойлера косвенного нагрева.

Это более трудоёмкий процесс, возможно, вам потребуются дополнительные приборы, которые должны управлять потоками горячей воды и отопления, ведь они есть не во всех двухконтурных агрегатах. Приобрести такие приборы для подключения бойлера вполне реально, но, понятно, что такая установка будет стоить дороже.

Ещё несколько лет назад такое подключение было проблемой, теперь в продаже свободно найдёте комплект для объединения двух приборов

Подключая косвенный бойлер к двухконтурному котлу, вы решаете проблему рециркуляции. То есть, приходя домой, вы сможете включить кран и оттуда потечёт сразу же горячая вода. А при постоянном проживании в частном доме, это очень важно. И хотя двухконтурный котёл дешевле, но не экономьте на комфорте, бойлер косвенного нагрева нужен обязательно.

Советы по установке

Подключение водонагревателя к двухконтурному термоблоку будет происходить в несколько этапов.

Первоначально необходимо установить бойлер, затем соединить все приборы в единую систему и подключить двхконтурный котёл.

Бойлер и котёл обязательно устанавливать рядом, чтобы их можно было связать автоматическим устройством. К такому подключению потребуется и циркуляционный насос.

В случае если подключаете бойлер, то котёл должен быть газовым или твердотопливным, но не электрическим, иначе бойлер будет забирать на себя большое количество электрической энергии, больше половины. В этом случае возникнут проблемы с теплом.
