Двухтрубная или коллекторно-лучевая система отопления: какая лучше ?

При выборе способа организации системы отопления учитывается множество факторов: от технических возможностей по монтажу той или иной системы до общей стоимости монтажных работ и материалов, необходимых для прокладки внутридомовых коммуникаций. В последнее время немалое внимание уделяется комфорту и экономии: от отопительной системы требуется гибкая регулировка мощности отопления для каждого помещения и возможность отключать целые комнаты без выключения обогрева в других частях дома.

Практика показывает, что наиболее полно перечисленным требованиям соответствуют:

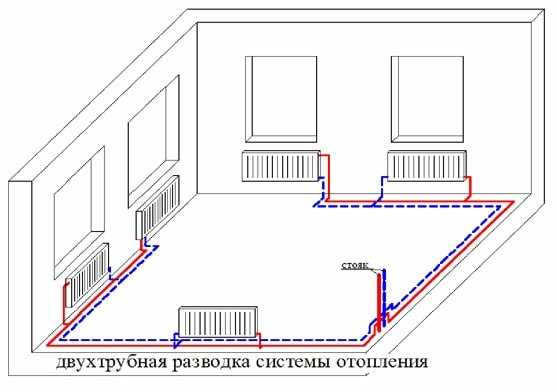

  • двухтрубная система. Все радиаторы в помещении последовательно «обходятся» двумя коллекторами, один из которых питает батареи горячей водой, а второй – собирает остывший теплоноситель и возвращает его к котлу для повторного подогрева;

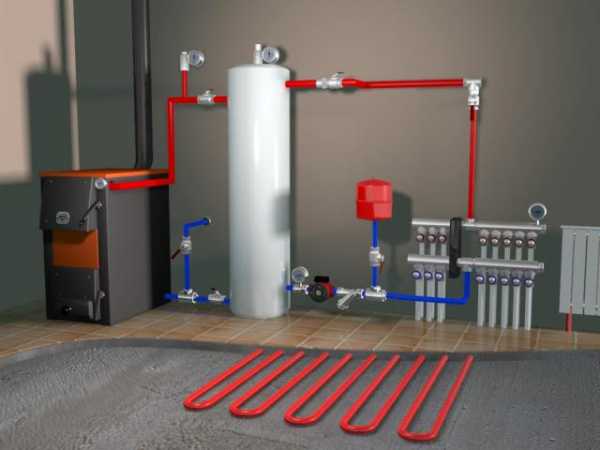

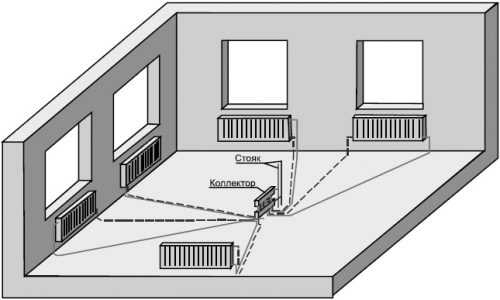

  • коллекторно-лучевая система. Нагретый теплоноситель подается к коллекторной гребенке с несколькими фланцами, от которых отходят трубопроводы к разным контурам или отдельным отопительным приборам. Рабочая жидкость, поступающая из обратных магистралей, с помощью аналогичной гребенки собирается в один поток и подается в котел для подогрева.

Какую систему выбрать – двухтрубную или коллекторно-лучевую?

Двухтрубная система отопления – это экономичное и практичное решение для небольшого частного дома. Благодаря низкому гидродинамическому сопротивлению в магистралях, при правильной организации уклона труб можно организовать систему отопления, для которой не потребуется насос для принудительной циркуляции воды. Двухтрубная система – хорошая с точки зрения теплоотдачи и использования тепловой энергии. Но вследствие большой длины трубопроводов может наблюдаться разница в температурах между помещениями, которые находятся в непосредственной близости к котлу, и комнатами, удаленными от центральной магистрали.Для монтажа коллекторно-лучевой системы требуются бо́льшие финансовые и временные затраты, но они полностью окупаются в процессе эксплуатации, потому что:

  • задача лучевой системы – обеспечение оптимального температурного режима во всех помещениях. Она позволяет учесть особенности поэтажной планировки;
  • благодаря коллекторно-лучевой системе можно организовать индивидуальную подачу горячей воды к каждому контуру или каждому отдельному отопительному прибору.

Наш совет

Если требуется максимально простая и надежная система без излишеств, то лучше выбрать двухтрубный вариант. Но если есть возможность с прицелом на будущее вложить средства в оборудование инженерных коммуникаций, обеспечивающих максимальный комфорт, то ваш выбор – это коллекторно-лучевая система.

Но окончательное решение следует принимать после консультации с опытным специалистом и проведения гидравлического расчета, включающего данные по характеристикам отопительного оборудования, разводке магистралей и ветвей, диаметру труб, количеству обогревательных элементов и др.



У нас вы можете получить бесплатную консультацию по проектированию, подбору оборудования и монтажу как двухтрубной, так и коллекторно-лучевой системы отопления.

Смотрите также:

Одноконтурный или двухконтурный котел ?

Сравнение напольного и настенного котла
Радиаторное отопление и «теплый пол»

progsk.ru

Двухтрубная система отопления частного дома: экономить материалы или топливо

В целом двухтрубная система отопления частного дома предпочтительнее, чем однотрубная. Однако на этом выбор вариантов разводки системы отопления не заканчивается: нужно ещё просчитывать материалоёмкость и энергоэффективность нижней, верхней и лучевой схемы. Каждая из них подходит для разных типов зданий и у всех есть свои преимущества и недостатки, которые нужно тщательно взвешивать.

На этапе проектирования дома и составления сметы на строительство объектов решается масса вопросов. Теплоизоляция, водоснабжение, отопление – всё это тщательно просчитывается каждым хозяином. Ошибка на стадии выбора материалов и схем обойдётся дорого при эксплуатации. Некачественная теплоизоляция помещений или ошибки при проектировании системы отопления приведут к теплопотерям, замерзанию водопроводных труб, выходу из строя котла.

Двухтрубная система отопления частного дома – универсальный вариант и для одноэтажного коттеджа, и городской девятиэтажки. Схема работает за счёт цикличного движения теплоносителя по контуру. Подающая и обратная магистрали параллельно идут к каждому радиатору.

От вида системы и схемы разводки отопления в частном доме зависят затраты на монтаж, количество топлива, которое будет расходоваться в отопительный период.

В частных домах можно использовать двухтрубную систему отопления с нижней, верхней или лучевой разводкой. Каждая из них используется как при естественной, так и принудительной циркуляции. В целом гравитационные двухтрубные системы отопления до сих пор применяется в небольших частных домах или на дачах, часто после отказа от печей. Они менее эффективны, но для многих приемлемы из-за своей низкой стоимости.

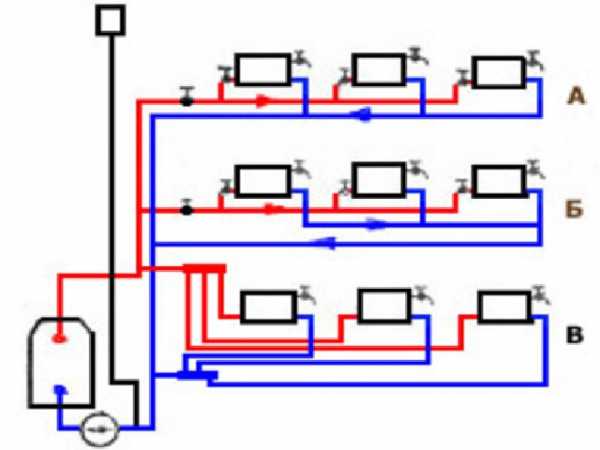

Тупиковая (А), попутная (Б) и коллекторная (В) разводка отопления с естественной циркуляцией теплоносителя.

Двухтрубная система отопления с верхней разводкой: готовьтесь прятать трубы

При проектировании небольших коттеджей в один этаж целесообразна схема, при которой теплоноситель подаётся сверху к радиаторам. От котла горячая жидкость поднимается вверх по подающему стояку и затем опускается по трубам к батареям. А «обратка» — проводится внизу через все радиаторы.

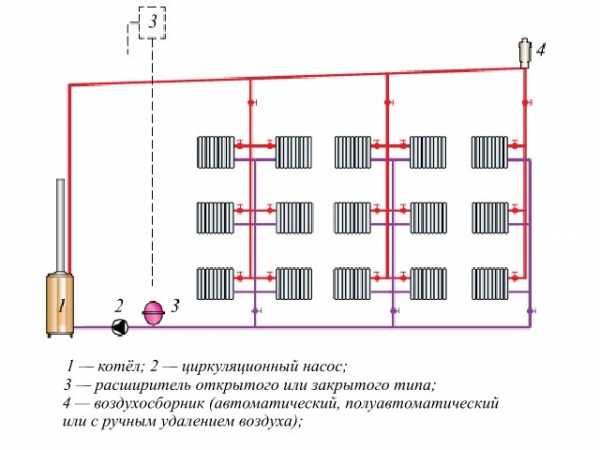

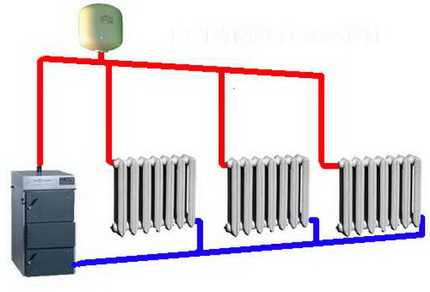

Верхняя разводка двухтрубной системы с принудительной (расширитель закрытого типа устанавливается в любой точке) или естественной (расширитель открытого типа устанавливается сверху) циркуляцией.

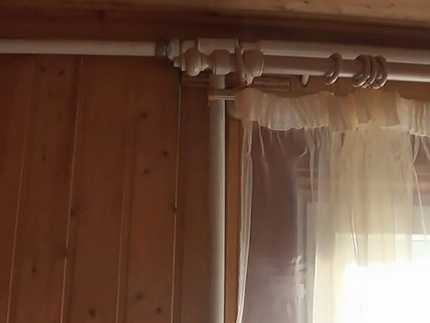

Самый большой недостаток верхней разводки – непрезентабельный вид подающей магистрали располагающейся под потолком и затраты на её «маскировку». Прячут трубу несколькими способами:

  • под навесными потолками или отделкой потолка;
  • в потолочных нишах, коробах из гипсокартона;
  • на чердаке. При этом варианте существенно возрастают затраты на утепление труб;
  • вертикальные участки обычно прячут в искусственных выступах, имитирующих колонны.

Если циркуляция жидкости происходит за счёт гравитации, утеплять трубы на чердаке придётся в любом случае: в самой высокой точке системы должен находиться расширительный бачок. Он нужен для компенсации увеличения объёма горячего теплоносителя.

С недостатками такой разводки придётся считаться и при выполнении расчётов и при монтаже:

  • ограничение минимального диаметра труб, связанное с высоким показателем сопротивления естественной циркуляции;
  • большинство современных радиаторов не подходят из-за маленького сечения;
  • уклоны труб должны строго выдерживаться, иначе отопление не будет правильно работать.

Двухтрубная система отопления с нижней разводкой: гибкость против нестабильного давления

Данный вариант монтажа двухтрубной системы отопления с принудительной циркуляцией отлично подходит для частных двухэтажных и более высоких домов. Каждая батарея сразу подключается к контурам «обратки» и подачи. Имеет много преимуществ:

  • снижение теплопотерь за счёт расположения труб в отапливаемых помещениях;
  • возможность запуска сразу после монтажа. Это позволяет проводить оставшиеся строительные и отделочные работы в отапливаемом помещении;
  • возможность поэтажного отключения. При необходимости можно отключить любой этаж и проводить там ремонт, сохраняя при этом комфортную температуру в помещениях. Это гарантирует устойчивую работу системы без рисков замерзания в холодное время;
  • индивидуальные температурные режимы во всех помещениях. Для каждой комнаты устанавливаются свои параметры, за счёт чего достигается высокая эффективность, при минимальном расходе топлива;
  • компактность. При нижней разводке двухтрубной системы отопления в частном доме все трубы подводятся с одной стороны, и их достаточно легко спрятать.

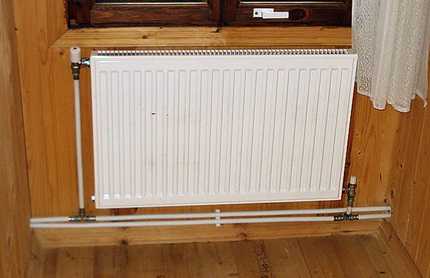

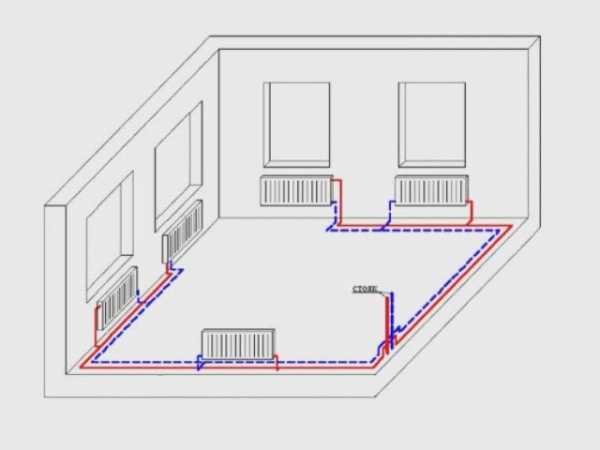

Двухтрубная система отопления частного дома при нижней разводке выглядит более эстетично, чем верхняя. Она даёт больше простора для регулировки температур, ремонт и техническое обслуживание можно проводить поэтажно, не оставляя весь дом без отопления.

Но такая система не лишена и недостатков:

  • большой расход труб, фитингов и других комплектующих, особенно по сравнению с однотрубной разводкой;
  • обязательное наличие воздухоотводчиков. Воздух в трубах и батареях может привести к полной блокировке движения теплоносителя – при любой температуре в котле трубы будут холодными;
  • снижение рабочего давления в подающей трубе.

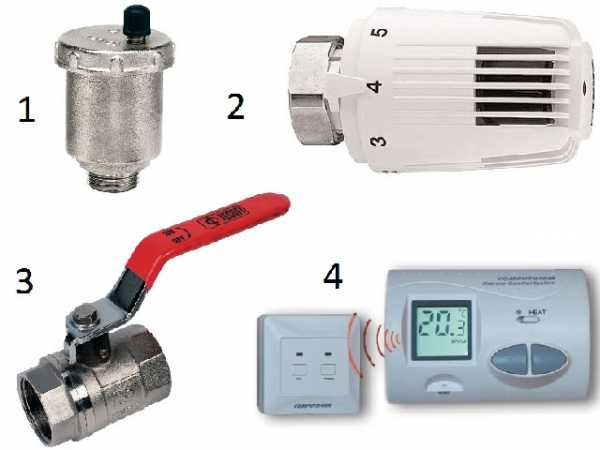

1 – воздухоотводчик, препятствующий образованию воздушных пробок; 2 – термоголовка, предназначенная для механической регулировки температуры; 3 – запорная арматура; 4 – температурный датчик отопления.

Двухтрубная система отопления частного дома с нижней разводкой в комбинации с естественным движением теплоносителя практически не встречается.

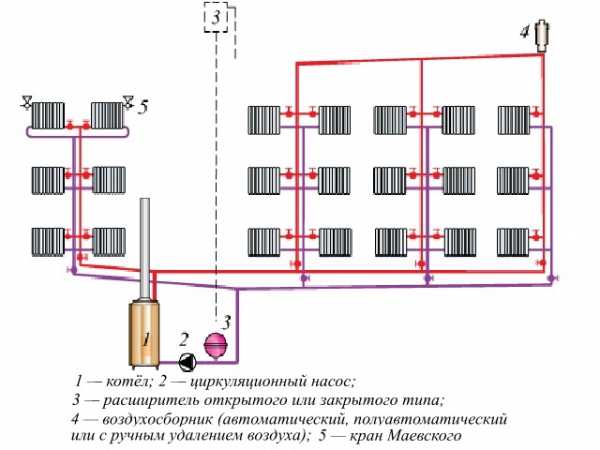

Схема двухтрубной отопительной системы с нижней разводкой. Здесь изображены по два возможных варианта циркуляционных колец и подключения батарей.

Причина в том, что в этом случае практически теряется смысл её применения, трубы всё равно проходят от потолка до пола в каждом помещении. К недостаткам такой системы добавляется обязательное наличие расширительного бачка открытого типа, который придётся устанавливать на чердаке и, следовательно, утеплять это помещение.

Двухтрубная система отопления с лучевой разводкой: существенная экономия топлива в течение первых пяти лет

Старая схема лучевой разводки, которую в советское время повсеместно применяли при строительстве многоэтажных домов, предполагала отведение труб от общего стояка к каждому радиатору. Но, если кто-то из жильцов одного этажа решил изменить температуру в помещении, это хорошо чувствовалось практически во всём доме. Строго говоря, и её можно было бы отбалансировать, но сделать это крайне сложно. Сейчас схему пересмотрели, вместо общего стояка в ней появился коллектор (отсюда второе название разводки «коллекторная»), а вместе с ним и масса преимуществ.

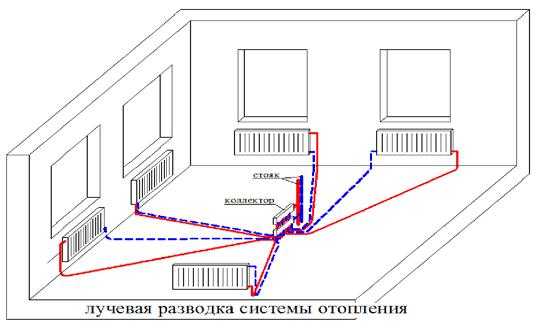

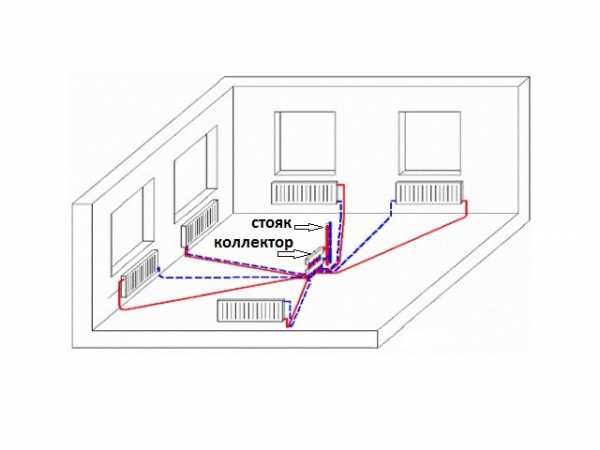

Двухтрубная система отопления частного дома с современной лучевой разводкой, по мнению всех специалистов, является самой энергоэффективной. Каждая батарея получает питание непосредственно от котла, благодаря наличию распределительного коллектора. Он обычно находится в котельной, а при отсутствии последней – в специальном шкафу.

Обязательное наличие циркуляционного насоса позволяет уменьшить дельту температур жидкости на входе и выходе котла повысив эффективность нагрева.

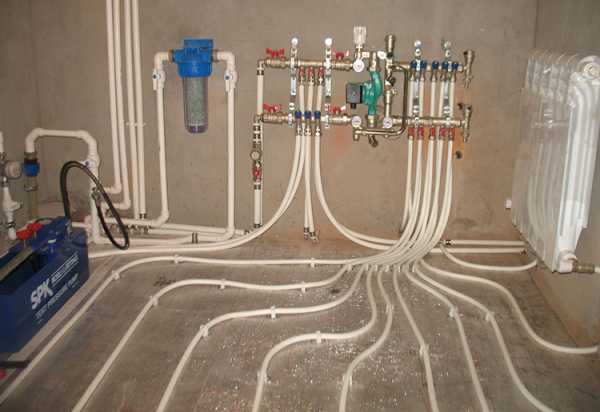

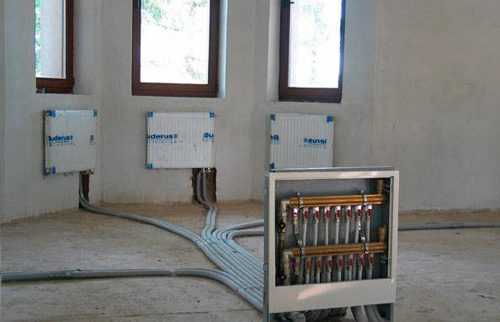

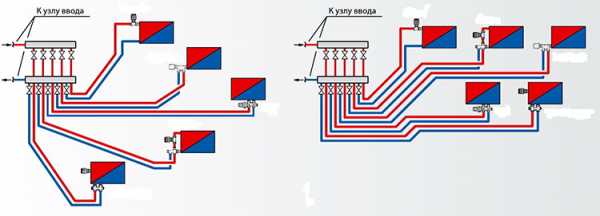

Коллекторная или лучевая разводка – экономичный в эксплуатации вариант двухтрубной системы. Благодаря распределительному коллектору, можно отключать и настраивать каждый отдельно взятый радиатор.

Недостатки лучевой (коллекторной) разводки на слуху у каждого:

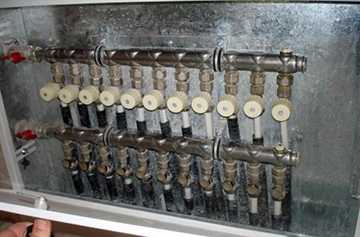

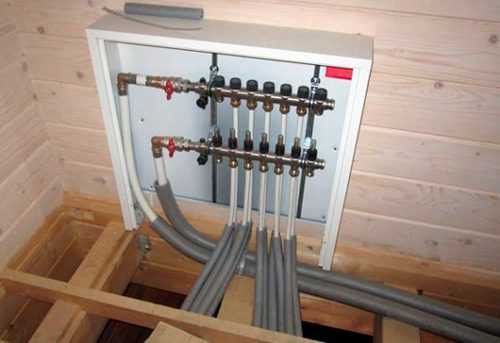

  • громоздкость коллектора. Его нужно размещать либо в отдельном помещении, либо придётся убирать в шкаф, который тоже не просто замаскировать в комнате;
  • практически обязательное наличие насоса в системе;
  • необходимо большее количество труб, чем при любой другой разводке.

А вот плюсы коллекторной двухтрубной разводки назвать могут немногие:

  • индивидуальный температурный режим для каждой комнаты в ручном или автоматическом режимах;
  • независимое питание и возможность отключения подачи и «обратки» отдельно для каждого радиатора. Ремонт или техническое обслуживание проходят без отключения отопления во всём доме;
  • при прокладке в полу используются только цельные отрезки труб безо всяких соединений. Вероятность разрыва или повреждения участка, проходящего под напольным покрытием, очень мала;
  • сравнительно небольшое количество фитингов и других соединительных элементов;
  • удобство и простота выполнения расчётов: трубы для подающих и обратных магистралей каждого радиатора имеют один диаметр.

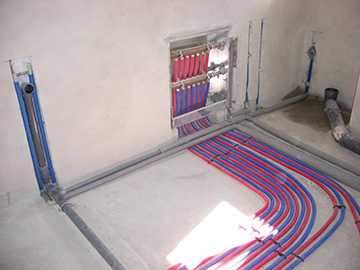

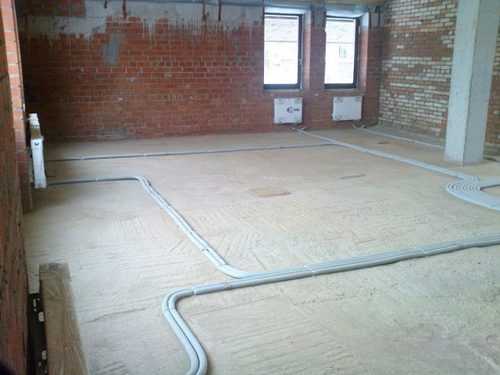

Лучевая двухтрубная система отопления позволяет прокладывать трубы в полу. Это возможно за счёт того, что коллектор с радиатором соединяются одним целым отрезком трубопровода, а все фитинги крепятся уже после вывода его на поверхность.

На этапе проектирования смета двухтрубной лучевой системы отопления частного дома с принудительно циркуляцией выглядит пугающей в сравнении с любой другой. Но, если произвести расчёт расхода топлива с учётом индивидуальных настроек температуры в помещениях и времени суток (хотя бы на первые три-пять лет), то ситуация изменяется на прямо противоположную. При этом в период эксплуатации дополнительная экономия достигается за счёт подстройки под погодные условия.

rems-info.ru

Двухтрубная система отопления или лучевая? Что лучше?

На сегодняшний день существует множество различных схем радиаторного отопления: однотрубная, двухтрубная, Ленинградка, лучевая, паук и другие. Но самыми продвинутыми считаются именно двухтрубная и лучевая. О них и пойдет речь в нашем материале. Так же мы сравним эти системы между собой и поймем, на какой остановить свой выбор.

Особенности двухтрубной системы отопления

Основная проблема однотрубной схемы – это одна магистраль, выполняющая роль подачи и обратки. Из-за этого последние приборы на магистрали испытывают постоянное тепловое голодание. Двухтрубная схема призвана решить это проблему.

В отличии от однотрубной, двухтрубная система имеет отдельно магистраль подачи и обратки. Благодаря этому каждый прибор отопления имеет схожую температуру теплоносителя. Потери само собой наблюдаются, но выражены не так явно.

Особенности лучевой системы отопления

Лучевая система вошла плотно в нашу жизнь относительно недавно. По своей сути это та же самая двухтрубная система. Разница в том, как проходят магистрали. В лучевой схеме разводки отопления используется распределительный коллектор, от которого к каждому прибору идет своя отдельная магистраль подачи и обратки. Выглядит это примерно вот так:

Какая схема отопления в итоге лучше?

Чтобы понять, какая схема отопления будет лучше, давайте выделим сильные и слабые стороны каждой.

Преимущества двухтрубной системы:

  • Практически одинаковая температура на каждом приборе отопления
  • Можно регулировать температуру на каждом радиаторе при помощи термоголовок
  • Есть возможность балансировки системы
  • Можно ставить на любые площади
  • Дешевле в монтаже, чем лучевая

Недостатки двухтрубной системы:

  • Используется большее количество труб, по сравнению с однотрубной системой
  • Множество стыков, многие из которых спрятаны в стяжке

Преимущества лучевой схемы отопления

  • Отдача каждому прибору одинакового количества тепла
  • Регулировать температуру можно как на коллекторе, так и на радиаторе
  • Лучшая балансируемость системы
  • Нет стыков в стяжке. Одно соединение на коллекторе, другое на радиаторе
  • Можно отключать прибор по отдельности на коллекторе

Минусы лучевой системы

  • Дороже двухтрубной за счет использования распределительного коллектора и дополнительного количества труб
  • Можно так же ставить на любые площади, но коллектора хватит максимум на 10-12 подключений. Поэтому придется ставить еще один или более.

Как вы уже заметили, лучевая система выглядит немного выигрышнее двухтрубной. И это действительно так. Но важно понимать, что обе системы одинаково хорошие и справятся со своей задачей в полной мере. Так что если по какой-то причине вы не выберите лучевую систему, то ваш выбор все равно будет правильным!

www.vuz-chursin.ru

Двухтрубная система отопления частного дома: сравнение схем

Обеспечение тепла в доме – важнейшая задача для его владельца. Решить ее можно различными способами, однако по статистике большинство зданий в нашей стране обогреваются при помощи водяной системы отопления.

Именно водяной вариант наиболее эффективен и практичен в наших достаточно суровых климатических условиях. Двухтрубная система отопления частного дома считается одной из ее наиболее востребованных разновидностей.

Мы предлагаем ознакомиться с вариантами и технологиями сборки отопления с подающей и отводящей теплоноситель магистралью. Информация опирается на строительные нормативы и требования. Для полноты восприятия непростой темы представленные сведения дополнены фото-подборками, наглядными схемами, видео.

Содержание статьи:

Особенности двухтрубного отопления

Любая с жидким теплоносителем включает замкнутый контур, соединяющий радиаторы, обогревающие помещение, и котел, который нагревает теплоноситель.

Все происходит следующим образом: жидкость, двигаясь по теплообменнику отопительного прибора, разогревается до высокой температуры, после чего поступает в радиаторы, число которых определяется потребностями здания.

Галерея изображений

Фото из

Здесь жидкость отдает тепло воздуху и постепенно остывает. Затем возвращается в теплообменник отопительного прибора и цикл повторяется.

Максимально просто циркуляция протекает в однотрубной системе, где к каждой батарее подходит только одна труба. Однако в таком случае каждая следующая батарея будет получать теплоноситель, вышедший из предыдущей, а, значит, и более холодный.

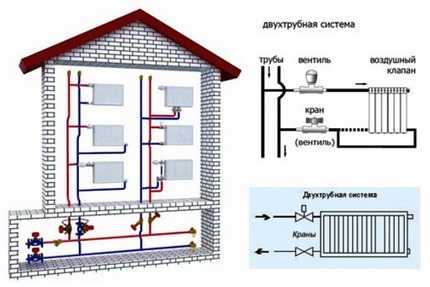

Отличительная черта двухтрубной системы – наличие подающей и обратной трубы, подходящих к каждому радиатору

Для устранения этого значимого недостатка была разработана более сложная двухтрубная система.

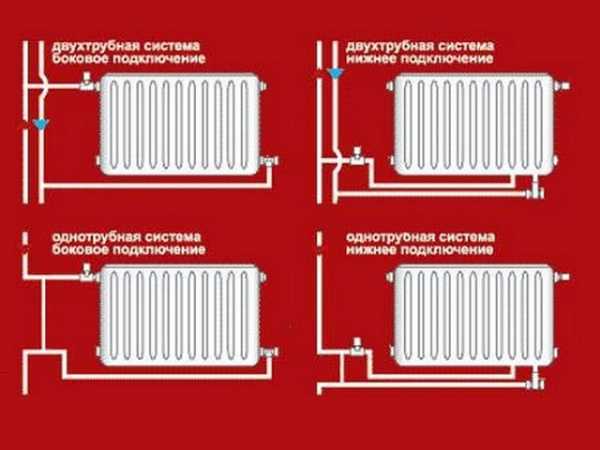

В этом варианте к подключается две трубы:

  • Первая – подающая, по которой теплоноситель попадает в батарею.
  • Вторая – отводящая или как говорят мастера «обратка», по которой остывшая жидкость уходит из устройства.

Таким образом, каждый радиатор оснащен индивидуальной регулируемой подачей теплоносителя, что дает возможность организовать отопление максимально эффективно.

Так как поставка нагретого теплоносителя к приборам производится почти одновременно одной трубой, а сбор остывшей воды другой, двухтрубные системы отличаются оптимальным теплотехническим балансом – все батареи системы и подключенные к ней контуры работают с практически равной теплоотдачей

Почему выбирают такую систему?

Двухтрубное водяное отопление постепенно вытесняет традиционные , поскольку его преимущества очевидны и очень весомы:

  • Каждый из включенных в систему радиаторов получает теплоноситель с определенной температурой, причем для всех она одинакова.

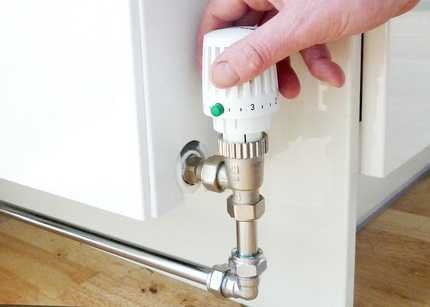

  • Возможность проводить регулировки для каждой батареи. При желании владелец может поставить термостат на каждый из отопительных приборов, что позволит ему получить нужную температуру в помещении. При этом теплоотдача остальных радиаторов в здании останется прежней.
  • Относительно небольшие потери давления в системе. Это дает возможность использовать для работы в системе экономичный циркуляционный насос сравнительно малой мощности.
  • При поломке одного или даже нескольких радиаторов система может продолжать свою работу. Наличие запорной арматуры на подводящих трубах позволяет проводить ремонтные и монтажные работы без ее остановки.
  • Возможность монтажа в здании любой этажности и площади. Потребуется только подобрать оптимально подходящий тип двухтрубной системы.

К недостаткам таких систем обычно относят сложность монтажа и большую, в сравнении с однотрубными конструкциями, стоимость. Это связано с двойным количеством труб, которые приходится устанавливать.

Однако надо учитывать, что для обустройства двухтрубной системы используются трубы и комплектующие небольшого диаметра, что дает определенную экономию средств. В итоге стоимость системы получается не намного выше, чем у однотрубного аналога, а преимуществ при этом она дает намного больше.

Одно из значимых преимуществ двухтрубной отопительной системы – возможность эффективной регулировки температуры в помещении

Виды систем с подачей и обраткой

Двухтрубная конструкция характеризуется множеством разновидностей, классифицировать которые можно по разным признакам. Рассмотрим основные из них.

Открытая отопительная разводка

Любая гидравлическая отопительная система представляет замкнутый контур, в который включен расширительный бак. Этот элемент необходим, поскольку нагревающаяся жидкость увеличивается в объеме.

Для выбирается бак, который дает возможность жидкости сообщаться с атмосферой. В этом случае ее часть неизбежно испаряется, что приводит к необходимости постоянно контролировать ее уровень.

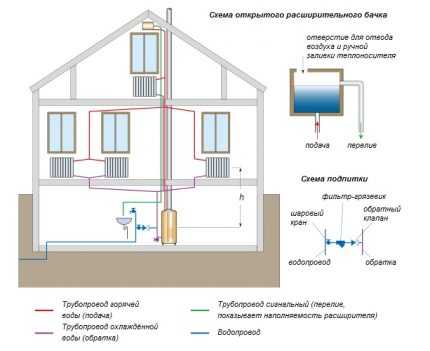

Двухтрубная схема отопления открытого типа – самый простой и дешевый вариант сооружения системы. Веский минус ее в том, что в морозный период теплоноситель, напрямую контактирующий с атмосферой, быстро остывает

Это очень важный нюанс, к которому нужно относиться очень ответственно. Недостаточный уровень жидкости в системе приводит к «закипанию» котла и выходу его из строя. Кроме того, открытая система предполагает использование в качестве теплоносителя только воды.

Более практичные в этом плане соединения гликолей или антифризы, при испарении образуют токсичные пары, поэтому используются только в закрытых конструкциях.

Галерея изображений

Фото из

Закрытая циркуляционная система

Отличается от открытой наличием закрытого расширительного бака. Не нуждается в постоянном контроле со стороны владельца. Конструкция предполагает монтаж , который предназначен для компенсации внезапного понижения или повышения давления в системе. Тем самым он предотвращает поломки оборудования в результате резких перегрузок.

В закрытой схеме монтируется расширительный бак мембранного типа, который не сообщается с окружающей средой, поэтому теплоноситель не испаряется из системы

Мембранный бак дает возможность удерживать в системе оптимальное для насоса и котла давление. Кроме того, закрытая конструкция позволяет применять в качестве теплоносителя любую подходящую по своим параметрам жидкость.

Это дает возможность получить максимально эффективную и экономичную систему с нужными параметрами. Например, не боящуюся замораживания, если в ней используется антифриз.

По способу циркуляции жидкого теплоносителя двухтрубные отопительные системы делятся на две большие группы.

Галерея изображений

Фото из

Конструкция с естественной циркуляцией

Основной принцип функционирования системы таков: котел разогревает теплоноситель, который при увеличении температуры расширяется. Плотность жидкости при этом уменьшается.

Благодаря этому более холодная и потому плотная вода постепенно вытесняет разогретую жидкость вверх. Она поднимается до наивысшей точки системы, где начинает понемногу остывать и самотеком движется в радиаторы.

В батареях вода отдает накопленное тепло и, еще больше остывая и увеличивая свою плотность, движется к котлу. Очевидно, что теплоноситель проходит весь цикл самотеком, без использования дополнительного оборудования.

По причине того, что это происходит достаточно медленно, вытесняемый водой воздух успевает переместиться в пиковую верхнюю точку системы, что позволяет избавиться от излишнего завоздушивания.

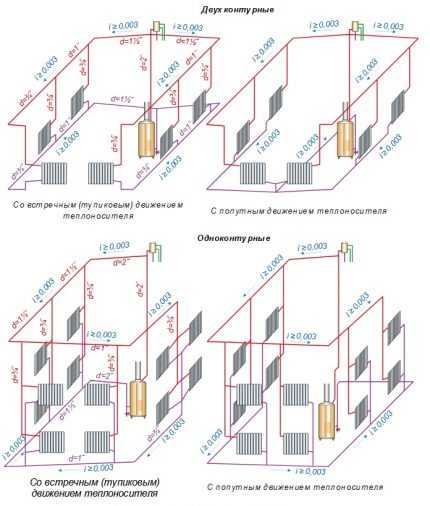

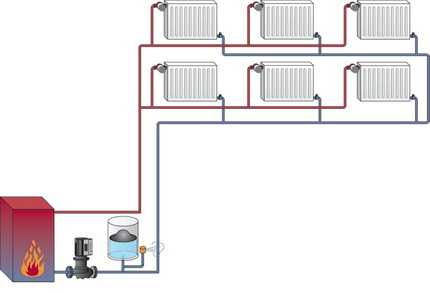

На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. К ее характерным признакам относят трубопровод больших диаметров, благодаря которому уменьшается гидравлическое сопротивление, и обязательный уклон по ходу движения теплоносителя порядка 2 – 3 мм на погонный метр

Неоспоримым достоинством считается продолжительный срок ее службы. Отсутствие подвижных элементов и циркуляционного насоса, а также замкнутый контур системы с конечным количеством минеральных солей и взвесей существенно продляет время ее эксплуатации.

Специалисты утверждают, что срок службы конструкций с естественной циркуляцией, оснащенных полимерными трубами и биметаллическими радиаторами может составить порядка пятидесяти лет.

Недостатком таких схем считается относительно невысокий перепад давлений. Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Поэтому радиус действия такой системы будет ограничен. Строительными нормами рекомендуется использовать отопление с естественной циркуляцией в радиусе не более 30 м.

Помимо этого, такая система имеет достаточно высокую инерцию, поэтому с растопки котла и до момента стабилизации температуры в отапливаемом здании проходит довольно большое количество времени.

Отрицательным моментом можно считать и то, что все трубы должны быть уложены под определенным уклоном, чтобы жидкость могла двигаться в нужном направлении. Отопительная система с естественной циркуляцией способна к саморегуляции.

Двухтрубная система с естественной циркуляцией способна к саморегуляции: чем ниже опускается температура в отапливаемом помещении, тем выше становится скорость движения теплоносителя

Чем ниже температура окружающей среды, тем выше скорость циркуляции теплоносителя. Кроме этого на продвижение жидкости по отопительному контуру влияют еще несколько факторов: сечение и материал труб разводки, радиус и количество поворотов в схеме двухтрубного отопления частного дома, а также наличием и видом установленной запорной арматуры.

Воздействуя на перечисленные факторы можно добиться наибольшей эффективности системы отопления.

Разводка с принудительной циркуляцией теплоносителя

В описанную выше схему включается , двигающий теплоноситель по замкнутому отопительному контуру. Это дает значительные преимущества. Прежде всего, увеличивается скорость движения жидкости, за счет чего здание прогревается намного быстрее.

При этом все радиаторы, подключенные к системе, получают теплоноситель примерно одинаковой температуры. Это позволяет им разогреваться максимально равномерно.

При использовании схемы с естественной циркуляцией это невозможно, поскольку температура жидкости, попадающей в радиатор, зависит от расстояния, на которое он удален от котла. Чем дальше батарея, тем холоднее теплоноситель. Принудительная циркуляция дает возможность регулировать уровень разогрева отдельных элементов сети. Кроме того, при необходимости можно перекрывать ее отдельные участки.

Использование циркуляционного насоса позволяет включить в систему мембранный расширительный бак, то есть выполнить ее в закрытом варианте. Таким образом, количество испаряемой жидкости значительно уменьшается.

Кроме того, существенно упрощается монтаж конструкции, поскольку отсутствует необходимость укладывать трубы строго под определенным углом, точно высчитывать их диаметр и высоту подъема.

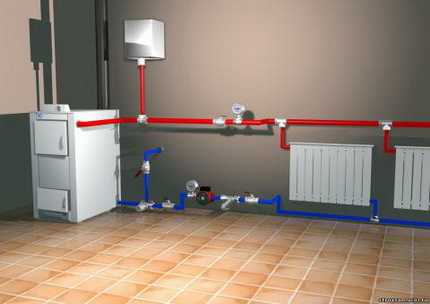

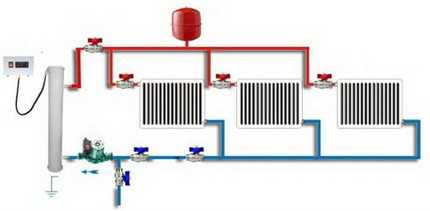

На рисунке представлена схема двухтрубной отопительной системы с принудительной циркуляцией. Здесь присутствует насос, двигающий жидкость по контуру

Еще одно достоинство – возможность достаточно безболезненно вносить необходимые изменения в ее схему и компоновку. Для обустройства такой конструкции используются трубы и комплектующие меньшего диаметра, что ее существенно удешевляет.

Помимо этого такие системы более экономичны благодаря тому, что разница температур жидкого теплоносителя на входе и на выходе котла намного меньше, чем у аналога с естественной циркуляцией.

Наличие в схеме насоса препятствует появлению завоздушенности отопительной магистрали. В целом разводки с использованием принудительной циркуляции считаются более эффективными, но недостатки у них тоже есть.

Наиболее значимый из них – энергозависимость. Насос не может работать без подключения к источнику питания. При отключениях электроэнергии такая система отопления останавливается. При частых отключениях желательно иметь бесперебойный источник энергии.

К числу недостатков обычно относят и финансовые затраты. Часть из них – это цена циркуляционного насоса, а так же стоимость арматуры, которая необходима для его нормального функционирования. Что в целом увеличивает цену монтажа системы. Помимо этого ежемесячно потребуется оплачивать счета за электроэнергию, которая обеспечивает работу циркуляционного насоса.

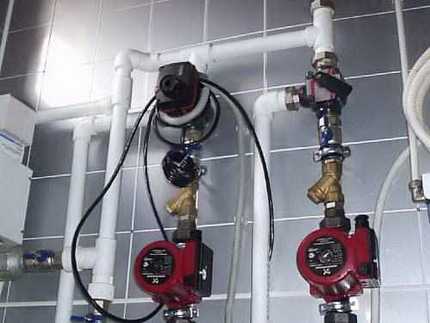

От правильности выбора насоса во многом зависит эффективность функционирования отопительной системы с принудительной циркуляцией

Схема отопления может быть скомпонована двумя разными способами, которые определяют расположение стояков и трубопроводов в пространстве.

Горизонтальный и вертикальный тип компоновки

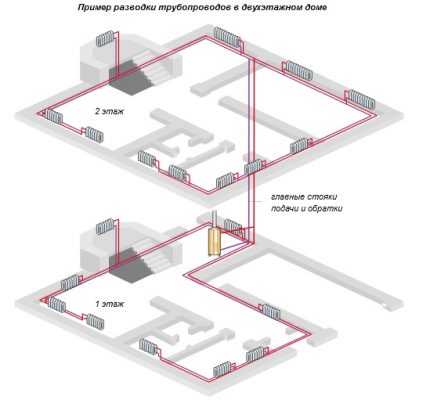

Предполагает подключение приборов отопления к горизонтальной магистрали. Преимущественно монтируется большой площади. Стояки в этом случае оптимально располагать в коридорах или подсобных помещениях.

Достоинством такого типа компоновки считается меньшая стоимость самой системы и ее монтажа. Основной недостаток – склонность конструкции к завоздушиванию, поэтому необходима установка кранов Маевского.

Горизонтальная разводка отличается от вертикального варианта тем, что количество вертикальных магистралей в ней минимально. Плюс ее в том, что подающую и обратную магистраль можно проложить под полом, минус в том, что для скрытой прокладки нежелательно применять полимерные трубы и требуется обязательно устанавливать на контур циркуляционный насос

Подключение радиаторов производится к вертикально расположенным стоякам. Такой вариант особенно хорош для зданий с несколькими этажами, поскольку дает возможность подключать к отопительному стояку каждый этаж по отдельности. Основным преимуществом системы считается отсутствие воздушных пробок. При этом обустройство отопительной схемы с вертикальной компоновкой обойдется дороже, чем для горизонтального аналога.

Вертикальная компоновка системы позволяет подключать к отоплению каждый этаж по отдельности, что очень удобно

Двухтрубная обогревательная система с верхней разводкой

Главная отличительная особенность такой конструкции – прокладывание подающего трубопровода по верхней части комнаты, обратка отводится по ее нижней  части.

Важное преимущество такой системы: высокое давление в магистрали, что обусловлено значительной разницей в уровнях обратной и подающей трубы. Благодаря этому обстоятельству их диаметр может быть одинаковым даже при обустройстве схемы с естественной циркуляцией.

Но при этом расширительный бак, который размещается в наивысшей точке схемы, чаще всего оказывается на неотапливаемом чердаке, что может вызвать проблемы. Как вариант можно рассматривать обустройство бака внутри перекрытия, когда его нижняя половина остается в отапливаемой комнате, а верхняя часть выводится на чердак и максимально утепляется.

Если владелец не особенно озабочен наличием труб под потолком комнаты, желательно располагать подающую линию выше уровня окон.

В этом случае расширительный бак можно расположить под потолком, при условии, что высота стояка будет достаточной для обеспечения нормальной скорости теплоносителя. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Правда в последнем случае при обустройстве магистрали нельзя будет использовать соединительные элементы, чтобы исключить появление течи.

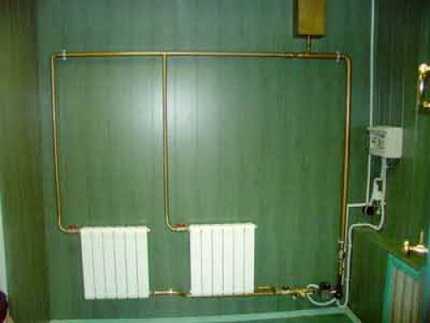

На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Представлены варианты двухконтурной и одноконтурной разводки

Внешний вид комнаты с проложенными под потолком трубами недостаточно эстетичен. Помимо этого часть тепла уходит вверх, что делает отопительную систему с верхней разводкой недостаточно эффективной.

Поэтому можно попробовать собрать схему с подающей магистралью, проходящей под радиаторами, но это улучшит только внешний вид системы, никак не повлияет на ее недостатки.

Подключение насоса позволяет легко добиться оптимального давления в системе даже при использовании труб минимального диаметра. Максимальный эффект от отопительной системы с разводкой верхнего типа можно получить в двухэтажном частном доме, поскольку естественная циркуляция стимулируется большой разницей в высоте установки котла, находящегося в подвале, и батарей второго этажа.

В очередной раз будет направляться в расширительный бак, который ставится на чердаке или на втором этаже. Откуда по наклонной магистрали жидкость начнет поступать в радиаторы.

В этом случае можно даже совместить отвечающую за наличие горячей воды распределительную емкость и расширительный бак. Если в доме будет установлен энергонезависимый котел, получится полностью автономная отопительная система.

Еще один очень удачный вариант для двухэтажного дома – комбинированная система, объединяющая двух и однотрубные участки. К примеру, однотрубная конструкция монтируется на втором этаже в виде водяного теплого пола, а двухтрубная устанавливается на первом. Возможность регулировать температуру во всех комнатах при этом полностью сохраняется.

Двухтрубная система отопления с верхней разводкой не украшает комнату. Подающую трубу приходится размещать над окном, если постройка не оборудована утепленным чердаком

Главным преимуществом двухтрубной отопительной системы с верхней разводкой считается высокая скорость продвижения теплоносителя и отсутствие завоздушивания магистрали.

Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки:

  • неэстетичный вид комнат;
  • большой расход труб и комплектующих;
  • отсутствие возможности обогрева помещений большой площади;
  • проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным;
  • дополнительные расходы на декор, чтобы можно было замаскировать трубы.

В целом система с верхней разводкой вполне жизнеспособна, а при грамотно проведенных расчетах еще и очень эффективна.

Двухтрубная конструкция с нижней разводкой

Схема предполагает монтаж подачи и обратки снизу от батарей. В отличие от системы с разводкой верхнего типа направление движения теплоносителя здесь изменено. Он начинает движение снизу наверх, проходит через батареи и направляется по обратке в отопительный котел.

Системы с нижней разводкой могут включать в себя один или несколько контуров. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

На рисунке представлена отопительная система двухтрубного типа с нижней разводкой. Нижняя схема прокладки подающей магистрали выгодна тем, что не требует настолько же мощного утепления трубопровода, как при прокладке его в пределах неотапливаемого чердака. Потери тепла тоже существенно ниже

Главный недостаток конструкции – завоздушивание. Чтобы избавиться от него используются краны Маевского. Причем если система установлена в двух или более этажном доме, предполагается, что такой кран должен будет стоять на каждой батарее. Это, безусловно, не очень удобно, поэтому рекомендуется прокладка специальных воздушных линий, которые включаются в систему.

Такие воздухоотводчики собирают воздух из отопительной магистрали и направляют его в центральный стояк. Далее воздух попадает в расширительный бак, откуда и удаляется. Отопительные схемы с нижней разводкой и естественной циркуляцией используются достаточно редко, поскольку имеют ряд ограничений. Прежде всего это то, что большинство включенных в цепь батарей являются конечными.

По этой причине их приходится оснащать спускниками. Если же в системе присутствует расширительный бачок открытого типа, то спускать воздух придется придется практически ежедневно. Монтаж воздушных магистралей, закольцовывающих подающие трубы, позволяет нивелировать этот недостаток. Однако они существенно усложняют схему  и делают ее более громоздкой. Более того, «воздушка» прокладывается по верху комнаты.

Значимое преимущество нижней разводки, заключающееся в отсутствии проложенной на виду магистрали, при этом теряется. Количество используемых для монтажа труб в таком случае вполне сопоставимо с числом деталей, необходимых для верхней разводки. Поэтому для обустройства двухтрубной системы с нижней разводкой чаще всего используется вариант с принудительной циркуляцией.

Внешне системы с нижней разводкой выглядят намного привлекательнее. Трубопроводы выполнены из труб небольшого диаметра, проходят под радиатором и почти незаметны

К значимым достоинствам такой системы можно отнести:

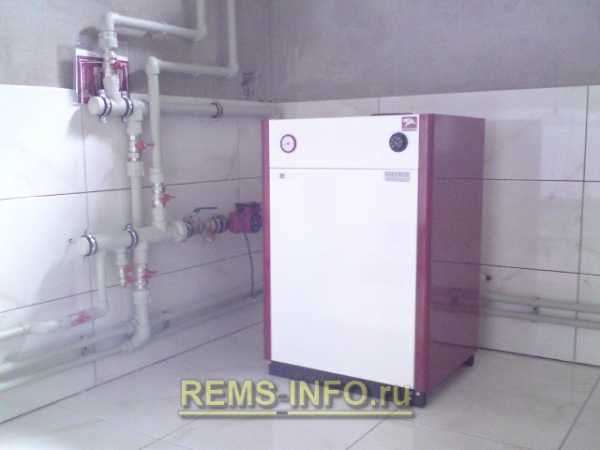

  • Компактное размещение участка управления всей системой. Чаще всего его устанавливают в подвале.
  • Снижение теплопотерь, которое дает прокладка труб по низу помещения.
  • Возможность подключения и эксплуатации отопительной системы до полного завершения строительных или же ремонтных работ. К примеру, первый этаж может отапливаться, а на втором будут проводиться необходимые работы.
  • Значительная экономия тепла благодаря возможности распределять его по отапливаемым помещениям.

К недостаткам нижней разводки относят большое количество труб и комплектующих, необходимых для монтажа и невысокое давление жидкости в подводящей магистрали. Кроме того, отрицательным моментом можно считать и необходимость монтажа на отопительные радиаторы, а также постоянное удаление воздушных пробок из системы.

Выводы и полезное видео по теме

Видео #1. Обзор и оценка достоинств и недостатков отопительных систем с естественной и с принудительной циркуляцией:

Видео #2. Подробный разбор схемы двухтрубного отопления для трехэтажного загородного дома:

Видео #3. Как самостоятельно обустроить двухтрубную систему отопления в загородном доме:

Отопительная система двухтрубного типа – это широко распространенный способ практичного и эффективного обогрева жилья. Существует множество модификаций такой схемы. Важно правильно выбрать оптимальный вариант для своего дома и произвести грамотный расчет всех параметров системы. Только тогда в доме гарантированно будет тепло и уютно.

Заинтересовала тема статьи, хотите разобраться в неясных момента? Возникли вопросы или есть желание поделиться ценным опытом? Пишите, пожалуйста, комментарии в блоке, расположенном под текстом.

sovet-ingenera.com

Лучевая система отопления - преимущества и недостатки

Стандартная лучевая система отопления частного дома или многоквартирного дома представляет собой организацию обогрева внутреннего пространства посредством нескольких контуров с индивидуальным подключением к уже установленному трубопроводу отдельных, а не последовательных приборов.

Такой вариант позволяет получить оптимальную теплопередачу, а также предотвращает значительные потери тепловой энергии.

Современные системы отопления

В современных многоквартирных домах и в условиях частной застройки, вне зависимости от количества этажей, как правило, применяются горизонтальные отопительные системы.

Основной конструктивной особенностью схемы, в этом случае, является наличие одного или нескольких стояков вертикального типа с ответвлениями для обустройства отопления каждого отдельного помещения.

Подводка трубопровода к радиаторам осуществляется по горизонтали.

В настоящее время практикуется как открытая, так и скрытая прокладка трубопровода, но второй вариант является наиболее предпочтительным:

  • разветвленной тупиковой отопительной системе предполагается нивелирование минимальных по длине труб и гидравлического сопротивления посредством взаимного перекрещивания трубопровода, что становится основной причиной увеличения толщины стяжки;
  • в периметриальной разводке отопительной системы предусматривается прокладка трубопровода вдоль стен по периметру всего помещения, а также допускается выполнение скрытой прокладки в конструкции пола;
  • коллекторной схемой предусматривает выполнение параллельного подключения всех приборов отопления на подающий и обратный трубопроводы.

Именно последний способ оптимально подходит для обустройства отопления комбинированного типа, то есть сочетанием традиционного радиаторного обогрева с системой «теплый пол».

Самым бюджетным и простым в исполнении вариантом является традиционная однотрубная система, в которой тепловым носителем происходит последовательное наполнение всех отопительных приборов, что не гарантирует равномерного распределения тепла.

Лучевая разводка: особенности и элементы

Лучевой тип разводки отопительной системы является хорошо продуманной и эффективной конструкцией, состоящий из нескольких основных элементов, представленных:

  • Котлом, предназначенным для передачи теплового носителя посредством труб в радиаторы отопления. Обязательно учитываются показатели мощности устанавливаемого оборудования с прибавкой процента на тепловые потери в газовой системе лучевого отопления.
  • Циркуляционным насосным оборудованием, позволяющим в принудительном режиме перемещать тепловой носитель по закрытой отопительной системе. В процессе выбора модели и конструкции насоса, обязательно должны быть учтены высота и длина труб, создающих гидравлическое сопротивление, а также конструкция и тип радиаторных батарей.
  • Гребенка и коллектор. Обустройство газового лучевого отопления предполагает обязательную установку гребенок или коллектора, отвечающего за процесс распределения теплового носителя по всем отопительным приборам в системы.

Горизонтальная лучевая схема разводки отопления

Современные латунные, стальные или полимерные коллекторы, используемые в лучевых системах отопления, часто снабжаются дополнительными элементами терморегулирующего или запорно-регулирующего свойства, что позволяет распределить индивидуальный расход теплового носителя по каждому, отдельно взятому контуру.

Не менее важно наличие автоматического режима воздухоудаления и стандартных термометров, облегчающих эксплуатацию и обслуживание отопительной системы.

Очень актуальна в последние годы установка специальных наружных и внутренних, так называемых встроенных шкафов, внутри которых и монтируются элементы отопительной лучевой системы.

Преимущества и недостатки лучевого отопления

В отличие от традиционных отопительных контуров, лучевая схема прокладки не соответствует принципу последовательности, поэтому позволяет эффективно решить проблемы остывания.

Тепловой носитель максимально равномерно распределяется по отопительным приборам, поэтому нет ощущения температурной разницы на радиаторах разной степени удаления от нагревательного прибора.

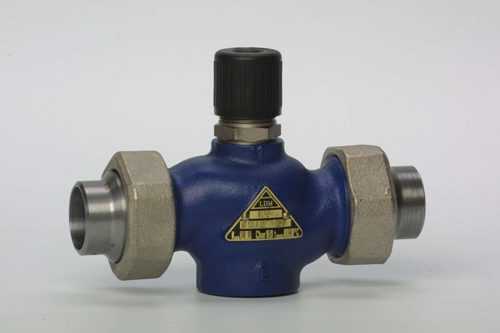

Кроме всего прочего, посредством двух- или трёхходового клапана есть прекрасная возможность выставлять индивидуальный уровень нагрева теплового носителя на каждый отдельно взятый контур.

При необходимости выполнить профилактические или ремонтные работы отсутствует такое обязательное условие, как отключение всей отопительной системы. В качестве немаловажного преимущества также можно расценивать возможность снижения гидравлических потерь за счёт минимального количества изгибов.

Разводка труб – лучевая система

Чтобы принять окончательное решение о целесообразности применения лучевой системы отопления, важно также ознакомиться с некоторыми недостатками, представленными:

  • Значительно увеличенным расходом труб на подачу и «обратку». Особенно важно учитывать такой недостаток при обустройстве больших домовладений со сложной геометрией помещений.
  • Повышенной трудоёмкостью проведения монтажных работ, что всегда отражается на окончательной стоимости обустройства системы отопления.
  • Необходимостью выполнять только скрытую установку, так как значительное количество труб монтировать вдоль стен не представляется возможным.
  • Повышенными расходами на обустройство отопительной системы с применением стяжки или укладки под напольное покрытие.
  • Необходимостью сконструировать и выполнить установку всей трубопроводной отопительной системы под полом с минимальным количеством стыков или полностью без них.

Именно на стадии проектирования необходимо определится с количеством контуров лучевой отопительной системы. Если предполагается задействовать несколько отопительных контуров с разным температурным режимом теплового носителя, то каждый обязательно оборудуется индивидуальным циркуляционным насосом.

Важно помнить, что участки стыков – это всегда определенный риск протечек и выхода системы из строя, поэтому все этапы выполнение скрытого монтажа лучевого отопления целесообразно доверить профессионалам.

Модернизация системы с целью экономии

Любая система лучевого отопления может быть самостоятельно модернизирована, что повышает эффективность и делает эксплуатацию более удобной. С этой целью, как правило, достаточно установить на все радиаторные батареи системы дополнительные клапана, имеющие термостатическую головку.

Посредством такой термостатической головки можно устанавливать значения оптимальной, абсолютно комфортной температуры нагрева теплового носителя.

Возможность осуществлять регулирование в широком температурном диапазоне особенно важно при наличии внутри одного здания помещений, имеющих разное назначение.

Альтернативное отопление пока еще не очень популярно, но многие находятся в поисках дешевой и экологичной энергии. Воздушный солнечный коллектор своими руками – отличный вариант для уменьшения затрат на оплату электроэнергии.

Руководство по установке радиатора отопления своими руками представлено по ссылке.

Эффективность отопительной системы во многом зависит от правильности ее проектирования. Пример гидравлического расчета системы отопления вы найдете тут.

Заключение

При детальном рассмотрении лучевых отопительных систем несложно убедиться в том, что такой тип обогрева домовладения обладает значительным количеством преимуществ, которые достаточно легко перекрывают некоторые недостатки.

Безусловно, высокопроизводительная и эффективная система лучевого отопления не может быть слишком доступной и дешевой, но её долговечность и абсолютная простота в обслуживании заслуживают внимания.

Именно поэтому такой тип обустройства обогрева, на данный момент, вполне заслуженно пользуется повышенным спросом у отечественных потребителей.

Видео на тему

microklimat.pro

Лучевая система отопления - схема, расчет и монтаж

Лучевая система отопления – это принцип организации отопления с несколькими контурами и индивидуальным подключением отдельных приборов. При этом управление системой может осуществляться из одного места.

Достоинства и недостатки

К числу достоинств лучевой системы относятся такие факторы:

  1. В традиционной схеме прокладка труб чаще всего осуществляется по стенам в соответствии с последовательным принципом. Однако если дом имеет большую площадь или несколько этажей, такой способ организации отопления не лучшее решение, так как имеет место быстрое остывание теплового носителя. Лучевая система позволяет решить проблему остывания, поскольку вода движется не по всей системе, а лишь по локальному контуру.
  2. Вода равномерно расходится по всем приборам, причем температурная разница практически не ощутима, тогда как в последовательной схеме общий принцип таков: чем дальше батарея от котла, тем меньше в ней температура теплоносителя.
  3. Уровень температуры можно устанавливать для каждого контура по отдельности. Для этого понадобится двух — или трехходовой клапан.
  4. В случае ремонтных работ или профилактики нет необходимости в отключении все системы.
  5. Схема позволяет снизить гидравлические потери, так как трубопровод прокладывается так, чтобы обеспечить минимальное количество изгибов.

Не лишена лучевая разводка системы отопления и отдельных недостатков:

  1. Система может быть исключительно двухтрубной, что влечет дополнительный расход материалов.
  2. Монтажные работы более сложны, чем в случае с последовательной схемой.
  3. Допускаются только цельные трубы без стыков, так как трубопровод прокладывается под стяжкой. Требование обусловлено повышенным риском протечек именно на стыках.
  4. Необходима покупка циркуляционных насосов для каждого контура.

Лучевая система своими руками

Прежде всего, понадобится начертить лучевую схему на бумаге. Здесь не обойтись без хотя бы минимальных навыков проектировщика и понимания основных принципов функционирования отопительной системы. При отсутствии опыта в проектировании можно заказать чертеж в проектной организации.

Схема лучевой разводки отопления

Тем, кто решил всю работу выполнить самостоятельно, рекомендуется разделить работу на несколько последовательных частей:

  1. Анализ характеристик помещения. Основное правило для прокладывания трубопровода – отсутствие чистовой отделки поверхности, так как трубы укладываются в стяжку.
  2. Определение местонахождения батарей. Устанавливать радиаторы нужно на стенах под окнами.
  3. Составление плана помещения. В нем указываются исходные данные, а именно: места, где установлены батареи и котел.
  4. План также должен содержать места прокладки труб и местоположение центрального распределительного коллектора.
  5. Указание предохранительной и запорной арматуры. К числу необходимого оборудования относятся манометры, термометры, краны Маевского, краны перекрытия и т.п. В плане необходимо перечислить все устройства и указать порядок их установки. Также понадобятся воздухоотводчики – по одному на каждый контур. Отводчики воздуха несут важную функцию – предотвращение образования воздушных пробок.

Обратите внимание! Кран Маевского рекомендуется устанавливать в наивысшей точке контура. Чаще всего таким местом является верхний патрубок батареи.

Коллекторная или лучевая разводка труб

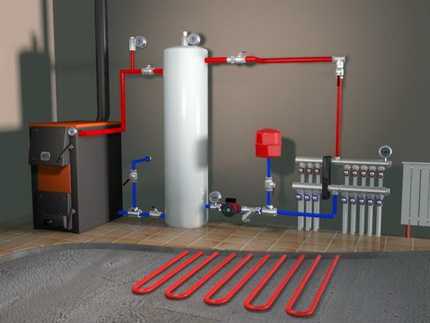

Лучевая система отопления основывается на работе коллектора. Это устройство используется для передачи теплового носителя от центральной магистрали к локальным контурам. Коллектор (другое название – гребенка) выглядит как полая труба с патрубком для входа (выхода) теплоносителя. Также на коллекторе располагаются отдельные для каждого контура соединительные элементы.

Для работы лучевой системы необходимы две разновидности коллекторов:

  1. Входной. В комплект входит насос и распределительный клапан (двух- или трехходовой). Клапан оснащается термометром, вмонтированным в коллекторный корпус. После получения информации от термометра, клапан автоматически подмешивает горячую воду в холодный теплоноситель.
  2. Выходной. Когда теплоноситель прошел круг по контуру, он должен вернуться в котел, где будет разогрет вновь. Для сбора теплового носителя предусмотрен выходной коллектор. На патрубки можно установить дополнительные приспособления – балансировочные контроллеры расхода, которыми меняется температура воды и пропускные характеристики системы.

На неискушенный взгляд, может показаться, что коллектор не так уж и нужен, если распределение организовать при помощи тройников. Однако в таком случае не получится сделать систему стабильной: будут периодические сбои в работе оборудования.

Без использования наносов, регулирующей и распределительной арматуры увеличивается риск простаивания контуров при отсутствии циркуляции в них теплового носителя.

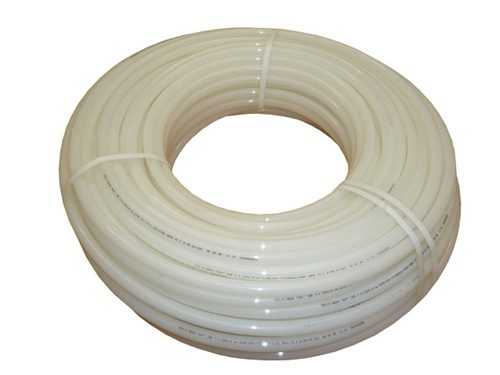

Выбор труб

При подборе труб рекомендуется придерживаться ряда критериев, без учета которых невозможно построить надежную отопительную систему:

  1. Трубы должны быть изготовлены из достаточно гибкого материала – это поможет избежать стыков. Лучший вариант для частного дома – сшитый полиэтилен.
  2. Так как трубопровод не должен иметь стыков (или их количество должно быть сведено к минимуму), поэтому, опять же, лучшим выбором являются полиэтиленовые трубы, которые предлагаются в бухтах. Стыки нежелательно иметь по следующей причине: любое соединение – наиболее слабое место в системе, а так как трубы находятся в стяжке, их разрыв принесет множество проблем.
  3. Трубы из сшитого полиэтилена должны иметь непроницаемую для воздуха прослойку. Если это условие нарушить и кислородные молекулы проникнут через полиэтилен в тепловой носитель, неизбежно развитие коррозии на металлических элементах системы – батареях и теплообменнике.
  4. Если речь идет о многоквартирных домах, оптимальным выбором станут трубы из нержавеющей стали, так как они способны выдерживать экстремальные нагрузки, нередко возникающие при эксплуатации сетей. К тому же нержавейка устойчива к коррозии.
  5. При реализации лучевой схемы применяются трубы относительно небольшого диаметра (по сравнению с подводящим патрубком). Диаметр труб, как правило, колеблется между 24 и 32 миллиметрами.
  6. Чтобы обеспечить защищенность трубопровода от механических воздействий, его укладывают в цементную стяжку. При этом стяжку нужно делать очень аккуратно, чтобы не передавить магистраль.
  7. Наносить декоративное покрытие на пол можно лишь после того, как произведена проверка на отсутствие протечек в цементной стяжке.

Советы по монтажу лучевой системы

Лучевая система отопления двухэтажного дома имеет ряд особенностей. Прежде всего, речь идет о месте установки коллекторов. Общий распределительный центр рекомендуется размещать сразу после выхода теплового носителя из котла. Весь комплекс основного оборудования обычно устанавливается в специально отведенном помещении – котельной.

В больших зданиях принято устанавливать сразу несколько распределительных коллекторов. Оборудование закрывается в специальные ящики. При этом в случае необходимости к нему имеется свободный доступ. Запрещена установка коллекторов в стяжке или под несъемными декоративными панелями.

Чтобы работа лучевой схемы была контролируемой и бесперебойной, применяется запорная, защитная и регулирующая арматура:

  1. Термометры и манометры. Такие устройства должны располагаться на выходе нагретого теплового носителя из котла. Кроме того, желательно иметь такие приборы в каждом коллекторе. Измерительные устройства позволяют осуществлять визуальный контроль над температурным уровнем воды в лучевой отопительной разводке.
  2. Защитная арматура. Речь идет, прежде всего, о кране Маевского и предохранительных клапанах, задача которых – стабилизировать показатели давления в системе.
  3. Запорная арматура. Устройства этой группы помогают при проведении ремонта и профилактики, так как при их наличии работы можно осуществлять без отключения системы. Необходимо лишь сократить приток теплового носителя в одном из контуров. Монтируется запорная арматура перед входным котельным патрубком, а также на всех коллекторах.Использование лучевой системы в условиях частного дома считается оптимальным способом организации отопительной системы. При этом нужно сделать поправку: применение такой системы полностью оправдано только в случае неэффективности стандартной схемы отопления. Поэтому на этапе планирования рекомендуется произвести расчеты для выбора лучшего варианта.

Использование лучевой системы в условиях частного дома считается оптимальным способом организации отопительной системы. При этом нужно сделать поправку: применение такой системы полностью оправдано только в случае неэффективности стандартной схемы отопления. Поэтому на этапе планирования рекомендуется произвести расчеты для выбора лучшего варианта.

klivent.biz

Схемы отопления частного дома - однотрубная, двухтрубная, лучевая

Существует несколько типовых схем системы отопления частного дома, самые распространенные из которых - однотрубная, двухтрубная, лучевая и так называемая "Ленинградка". Давайте рассмотрим каждую систему.

1. Однотрубная система отопления - это система, в которой каждый радиатор подключен одной трубой в последовательности. Таким образом, первый радиатор будет самый горячий, а последующие на несколько градусов холоднее, причем самый последний будет самым холодным. Преимуществом такой системы является простота монтажа, меньшие затраты на трубы. Однако есть и существенные недостатки - сбалансировать тепло по дому будет тяжело, потребуется установка дополнительных секций радиаторов в комнаты, куда теплоноситель поступает в последнюю очередь. Чтобы система работала нормально давление воды или антифриза в трубах должно быть более высоким по сравнению с двухтрубной системой. Вот пример однотрубной схемы отопления.

Разновидностью однотрубной системы является схема отопления "Ленинградка" - это система, в которой на каждый радиатор устанавливается запорная арматура, чтобы можно было уменьшать и увеличивать расход теплоносителя через радиатор. Таким образом, можно прикрыть первые самые горячие радиаторы и открыть на полную мощность последние, чтобы уравновесить температуру теплоносителя в каждой комнате. Также с этой целью подключение радиаторов к системе делается трубами разного диаметра. Схематично можно изобразить так:

2. Двухтрубная система отопления является более надежной и удобной системой, поскольку к каждому радиатору отопления присоединяются две трубы, одна - с горячим теплоносителем, другая - так называемая "обратка", с остывшим теплоносителем. Данная система имеет ряд положительных качеств, таких как одинаковая температура радиаторов отопления по всему дому, возможность отключения любого из радиаторов без ущерба системе отопления всего дома (при наличии кранов на радиаторах), возможность устанавливать в помещении с любым количеством этажей и многие другие. Словом сказать эта схема системы отопления является самой распространенной в настоящее время.

Существует несколько разновидностей двухтрубной схемы:

2.1 Двухтрубная схема системы отопления с горизонтальной разводкой имеет присоедение каждого отдельного радиатора в горизонтальной плоскости. Такая система хороша для больших одноэтажных домов. Вот схема этой системы.

2.2 Двухтрубная схема системы отопления с вертикальной разводкой применяется в домах с двумя и большим числом этажей. Здесь каждый радиатор подключается к вертикальному стояку.

3. Лучевая (коллекторная) схема отопления - это система отопления, при которой к котлу подключаются один или несколько коллекторов, от которых уже отходят трубы, присоединяемые к каждому радиатору на подачу и "обратку". Такая система применяется в больших домах, как правило, на каждом этаже устанавливается один или несколько коллекторов, которые обеспечивают подачей и забором теплоносителя на весь этаж. Преимуществами такой системы являются: стабильная и правильная работа всей системы, легкость монтажа и замены какого то одного участка без отключения всей системы отопления дома, одинаковая температура радиаторов отопления по всему помещению, возможность спрятать трубы в стяжку пола и другие. Схема системы отопления:

Какую схему системы отопления делать в вашем доме решать Вам, вот здесь можно посмотреть котлы по низким ценам и радиаторы.

По вопросам монтажа отопления в Вашем доме звоните нам по телефону в Оренбурге 8(3532) 22-88-56.



xn---56-5cdb3a3bdetqg4akl.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
