Максимальная длина коаксиальных и раздельных дымоходов

Оглавление статьи

Виды дымоходов для газовых котлов.

Дымоход  —  одна из самых важных частей котла, от которой зависит правильная его работа. Неправильный выбор параметров и/или монтаж дымохода может привести к поломке дорогостоящего настенного или напольного газового котла. Дымоходы для котлов (здесь мы будем говорить про настенные котлы) бывают двух основных видов:

• Раздельные
• Коаксиальные

Коаксиальные дымоходы.

Такие дымоходы являются наиболее популярными для настенных котлов. Они совмещают в себе 2 трубы — одна для удаления выхлопных газов, а другая для притока воздуха к котлу. Использовать такую «трубу» возможно только при наличии у котла закрытой камеры сгорания. Их длина ограничивается четырьмя или пятью метрами. При большей длине котлу не будет хватать воздуха и он будет выключаться или работать не оптимально.

Различные способы установки коаксиального дымохода.

Данные рекомендации взяты мною из паспорта котла Baxi Eco Four. Для всех остальных котлов могут быть свои нюансы и перед монтажом необходимо ознакомиться с инструкцией. Все возможные варианты установки изображены на нижнем рисунке.

Все возможные варианты установки

Из рисунка видно, что для коаксиальных дымоходов имеется 3 разных варианта:

1. Отведение через стену (самый простой вариант)
2. Вывод в центральный дымоход типа LAS
3. Вертикальный дымоход с выводом через крышу

Остальные рисунки для раздельных дымоходов, а о них поговорим немного позже.

При монтаже нужно учитывать, что различные отводы (чаще всего под 90° и 45°) уменьшают возможную длину коаксиальной системы отведения дыма. Это происходит из-за того, что они создают дополнительное сопротивление выхлопным газам:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.

Первый отвод, который стоит на выходе из котла при этом не учитывают. Для лучшего понимания опять воспользуемся рисунком:



Длина различных вариантов коаксиального дымохода

Из рисунка понятно, что если вам нужна максимальная длина, то количество углов необходимо сократить до минимума. Теперь рассмотрим LAS систему, там все абсолютно также:

LAS система дымохода

Такая система достаточно экзотична, но имеет полное право на существование. Думаю, она будет особенно удобна для многоквартирных домов, отапливаемых при помощи природного газа.







Теперь рассмотрим вертикальный дымоход для газового котла. Снова обратимся к рисунку:

Вертикальный коаксиальный дымоход для газового котла



На рисунке не изображено устройство сбора конденсата, которое обязательно необходимо установить. Иначе горелку будет заливать конденсатом и котёл будет выключаться.

 Раздельные дымоходы.

Раздельные дымоходы применяют если необходимо увеличить длину дымохода. Для некоторых котлов длина раздельных дымоходов может достигать 30 метров. Максимальная длина и диаметр раздельных дымоходов могут быть различными в зависимости от производителя. Если котел изначально предназначен для установки коаксиальной дымоотводной трубы, то для перехода на раздельный дымоход необходимо устанавливать специальный разделитель. На конце трубы можно опять объединить при помощи гаджета, который называется терминал. Этот гаджет уменьшит максимально возможную длину.

Разделитель для коаксиального дымохода

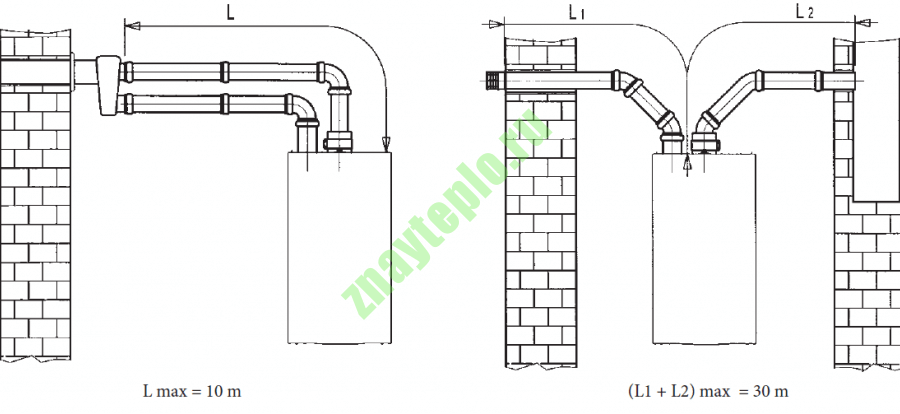

Различные способы установки раздельного дымохода.

Для углов в раздельной системе дымоотведения сохраняется то же правило, что и для коаксиальной:

• Отвод  90° укорачивает дымоход на 0,5 метра.
• Отвод  45° укорачивает дымоход на 0,25 метра.
• Первый отвод 90° не учитывается.

Кроме того, заборная и выхлопная трубы не должны находиться на противоположных сторонах строения, а общая длина приточной трубы не должная превышать 10 метров.

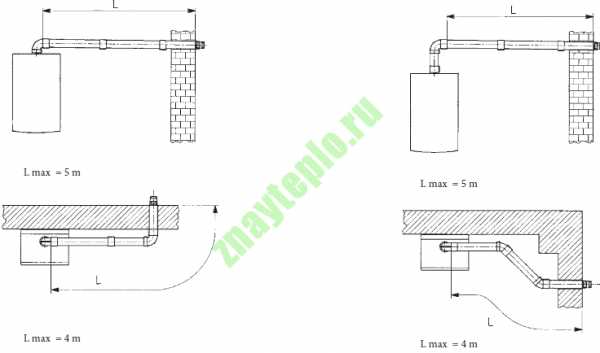

Далее смотрим на рисунки:

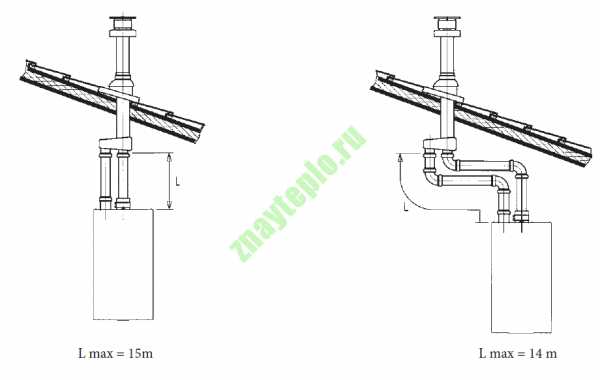

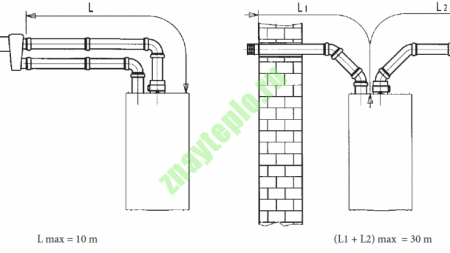

Длина раздельного дымоходаВертикальный раздельный дымоход

Отведение конденсата из дымохода.

При работе котла неизбежно появление конденсата в дымоходе. Этот конденсат необходимо удалять из дымохода, для этого можно сделать следующее:

• Установить сборник конденсата. При этом уклон труб дымохода должен быть сделан в сторону сборника в соотношении 1 см. на 1 метр трубы
• Без установки сборника конденсата. В этом случае уклон труб делается в сторону от котла, чтобы конденсат под действием силы сам тяжести вытекал из дымохода. Уклон труб должен быть не менее чем 1 см. на 1 метр.
• Для конденсационных газовых котлов необходимо предусмотреть специальный отвод конденсата в канализацию или специальную емкость. В сутки 1 кВт мощности такого котла дает 1 литр конденсата.

Резюме статьи.

Наиболее простым и дешевым дымоходом является коаксиальный, но его длина ограничена 5 метрами. А если вам необходима большая длина, то тут стоит обдумать применение раздельной системы дымоотведения. Также нельзя забывать о сборе и отведении конденсата из дымохода. На этом пока остановимся, если есть вопросы пишите их комментариях.

























znayteplo.ru

Дымоход раздельный 80/80

---

Труба диаметром 80 для раздельного дымохода от газового котла

Специальные белые трубы и поворотные отводы для устройства раздельного дымоудаления от различных газовых котлов. Детали изготовлены из алюминиевого сплава, покраска в белый цвет произведена под высокой температурой качественной порошковой эмалью. Одинаково устанавливается на удаление угарного газа и притока воздуха для горения. Предназначена только для котлов с закрытой камерой сгорания на которых устанавливается различной конструкции адаптер или с уже присутствующими в конструкции патрубками.

Детали для устройства раздельного дымохода 80/80:

Труба в диаметре 80 мм.

1. Длина трубки 250 мм. = 300 р
2. Длина трубки 500 мм. = 400 р
3. Длина трубки 1000 мм. = 600 р
4. Длина трубки 1500 мм. = Отсутствует
5. Длина трубки 2000 мм. = Отсутствует

Раструбная система сборки, в комплекте поставляется резиновый уплотнитель рассчитанный на высокую температуру отходящих газов из настенного котла.

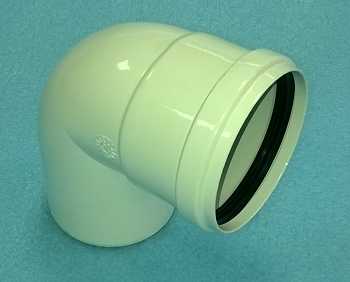

Отводы и уголки диаметром 80 мм.

1. Отвод с прямым углом 90 градусов = 450 р.
2. Отвод с косым углом 45 градусов = 450 р.

Собирается довольно просто через раструб с резиновой манжетой.

Это высококачественные алюминиевые системы дымоудаления для настенных котлов с закрытой камерой сгорания, позволяющие укомплектовать более 80% всех известных моделей настенных котлов от крупнейших мировых производителей, среди которых Electrolux, De Dietrich, Baxi, Ariston, Vaillant, Navien, Protherm и другие известные марки.

Раздельные системы дымоудаления

Как это работает. Забор воздуха и удаления продуктов сгорания топлива осуществляется по двум различным трубам, причем диаметр каждой составляет 80 мм. За счет увеличенного сечения длина каждого канала может достигать 20 метров. Также, за счет раздельной компоновки такие системы идеально подходят для поквартирных систем отопления. Для экономии средств и площади современные дома с поквартирной системой дымоудаления имеют всего одну шахту – дымоотводящую, а воздухозабор осуществляется с фасада здания. Это условие делает невозможным использование коаксиального дымохода в большинстве зданий с поквартирной системой отопления.

Наконечник для раздельных труб, Ø 80 мм.

Защищает от прямого задувания сильного ветра и возможности попадания птиц и грызунов во внутрь системы дымохода. Устанавливается на трубе отводящей угарные газы, можно применять и на воздухозаборе. Присоединение происходит на без раструбную часть дымохода и фиксируется нержавеющим саморезом.

Чтобы было еще проще, можно приобрести готовые комплекты с раздельным дымоходом, комплект также будет производить забор воздуха в камеру сгорания по одной трубе, а выброс дымовых газов по другой. Материал труб – эмалированный алюминий (анти-кородаллин) или алюминий без покрытия. Обычно такие системы устанавливаются тогда, когда расстояние от котла до наружной стены превышает 5 м. (суммарная длина труб раздельного дымохода может быть до 30 м.) или когда необходимо раздельный забор воздуха и удаление дыма, например в многоэтажных домах. Адаптер в комплекте обязательно должен быть от нужного вам отопительного оборудования, или иметь возможность универсального присоединения к разным моделям газовых котлов.

www.kasskad.ru

Установка дымохода для газового котла



Раздельная система дымоудаления предусматривает разделение на два отдельных канала – удаления дымовых газов и забора воздуха для горения. Система объединяет в себе два типа элементов – одностенные и двустенные утепленные дымоходы.

Применение

Раздельная система дымоудаления применяется для подачи воздуха на горение и удаления дымовых газов от бытовых газовых котлов с закрытой камерой сгорания, где температура дымовых газов не превышает
200 Co. В установке допускается разрежение или избыточное давление до 200 Па. Наиболее популярная сфера
применения – многоквартирные жилые дома с индивидуальным (поквартирным) отоплением.

Все контактирующие с дымовыми газами элементы системы изготовлены из высококачественного, стойкого к коррозии алюминия марки AW-6060 и AB-46100 методом экструзии или литья, и бесшовны. Элементы системы изготавливаются толщиной 1.0, 1.5 и 2.0 мм., сечение круглое. Варианты диаметров 60, 80 и 100 мм. С внешней стороны элементы дымохода окрашены в белый цвет (9016 по каталогу RAL).

Утепленные элементы раздельной системы дымоудаления CONTI покрыты слоем изоляции FONITECK, толщиной 8 мм., на основе меламиновой смолы. Внешний, покровный слой изготовлен из алюминия и также покрашен в белый цвет. Применяются в условиях низких температур, при наружной установке дымохода и/или воздуховода. Утепленные дымоходы могут устанавливаться как внутри, так и снаружи здания на внешней стене.

Элементы раздельной системы могут использоваться совместно с элементами коаксиальной системы. Собственный и внешний контроль производства независимым испытательным институтом гарантируют постоянное соблюдение высоких стандартов качества продукции.



Рекомендации по проектированию

При проектировании следует соблюдать местные и федеральные строительные нормы и правила, а также правила установки газоиспользующего оборудования.

 Дымоход должен обеспечивать полный отвод дымовых газов от котла в атмосферу, а воздуховод – подачу необходимого объема воздуха на горение газа. Забор воздуха должен производиться непосредственно снаружи здания.

Расчет системы дымоудаления

Расчет раздельной системы дымоудаления должен определяться с учетом местных условий, характеристик котла и геометрии дымохода. Расчет сводится к проверке условий по давлению и температуре. Условие по давлению заключается в том, что разрежение на входе в дымоход, при любых погодных условиях и на всех режимах работы котла, должно быть достаточным для преодоления сопротивлений котла, дымоотвода и обеспечения притока воздуха для горения. Условие по температуре ограничивает минимальную температуру внутренней поверхности дымохода. Она не должна превышать 0ОС. Не выполнение этого условия, в период отрицательных температур, приведет к обмерзанию конденсата внутри дымохода, сужению рабочего сечения и возможной аварийной остановке котла. Подтверждение того, что минимальная температура внутренней поверхности дымохода превышает температуру точки росы водяных паров в продуктах сгорания, не требуется, т.к. все элементы дымоходов CONTI изготовлены из влагостойких материалов, обеспечивающих максимальную стойкость к коррозии.



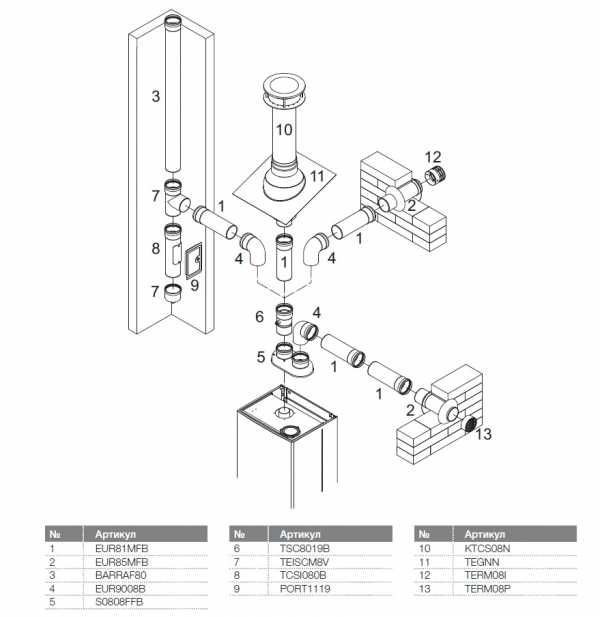

Схемы раздельного дымоудаления

1dym.ru

Раздельные дымоходы

Описание:

Раздельные дымоходы ( диаметр трубы 80 мм) предназначены для отвода продуктов сгорания и подвода воздуха для горения для газовых настенных котлов  с закрытой камерой сгорания (турбо), когда забор воздуха и отвод продуктов сгорания нужно разделить, а так же для отвода продуктов сгорания  напольных газовых котлов (при наличии надставки полутурбо).
Раздельные дымоходы изготавливаются из алюминия с пластмассовыми частями. Детали раздельного дымохода окрашены в белый цвет. Уплотнения изготовлены из синтетической кремнийорганической резины, выдерживающей температуру до 170°С, давление деформации до 6МПа и воздействию конденсата.
Принцип составления отдельных деталей трубопровода является очень простым.

Способы отвода продуктов сгорания:

Впуск воздуха и выпуск продуктов сгорания горизонтально выходит  на разные фасады.

Закажите  разделительный элемент 2х80мм (2851), колено отдельное 90гр. (2830) — 2шт.,   необходимое количество удлинителей: труба-отдельная д.80мм -1м (2819) и окончание трубы д.80мм (49381) — 2шт.
Рисунок выполнен схематически, в действительности впуск воздуха и выпуск дымовых газов не должны находиться на противоположных стенах фасада .

Впуск воздуха и выпуск продуктов сгорания горизонтально выходит на один фасад.

Закажите  разделительный элемент 2х80мм (2851), колено отдельное 90гр. (2830) — 2шт.,   необходимое количество удлинителей: труба-отдельная д.80мм -1м (2819) и окончание трубы д.80мм (49381) — 2шт.
Примечание:
На трубе  “T2*” наглядно показано, как можно использовать обрезки трубы, соединить их с другими деталями с помощью хомута и уплотнить это соединение с помощью манжеты.

Впуск воздуха с фасада с отклонением под углом 45° и выпуск продуктов сгорания с отклонением под углом 90°на крышу.

Закажите  разделительный элемент 2х80мм (2851), колено отдельное 90гр. (2830),   необходимое количество удлинителей: труба-отдельная д.80мм -1м (2819),окончание трубы д.80мм (49381), колено отдельное 45гр. (2837) — 2шт., конденсатоотводчик д.80мм-90гр. (2843), состав вертикальный д.125мм, для выхода через крышу (2809).
Конденсат через сифон выведите в канализацию.

Ассортимент и цены:

Скачать: Каталог дымоходов

otsplus.by

инструкция как установить своими руками, видео и фото

Понравилась статья? Следите за новыми идеями из мира дизайна интерьеров, а так же полезных советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Здравствуйте. В этой статье расскажу о том, как самостоятельно выполняется монтаж дымохода в частном доме. Уверен, что тема статьи будет не только интересна, но и полезна многим читателям, поскольку правильность строительства дымохода определяет параметры производительности, экономичности и эксплуатационной безопасности отопительной системы.

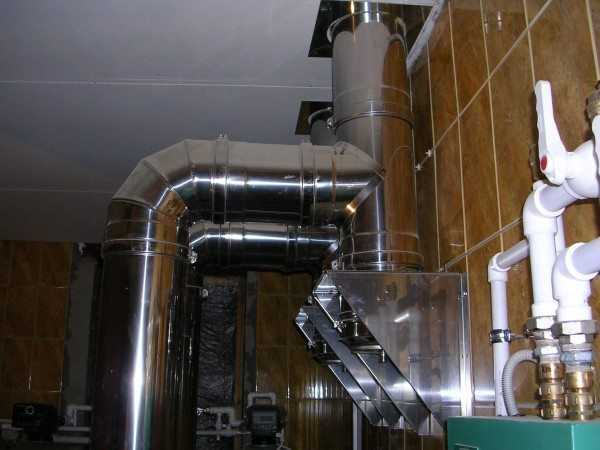

Раздельный дымоход для независимого подключения двух котлов

Основные разновидности и их особенности

Схема монтажа приставного (справа) и вертикального (слева) дымохода

Дымовая труба – это концевой элемент в конструкции отопительной системы, отвечающий за эффективность отведения отработанных газов от теплогенератора – котла, печи и т.п.

Дымоходы в соответствии с особенностями монтажа подразделяются на следующие модификации:

Схема внешнего пристенного монтажа

• Внешние приставные модификации – универсальное решение, которое может применяться как с приборами, работающими на принудительной тяге, так и с приборами, работающими на естественной тяге;

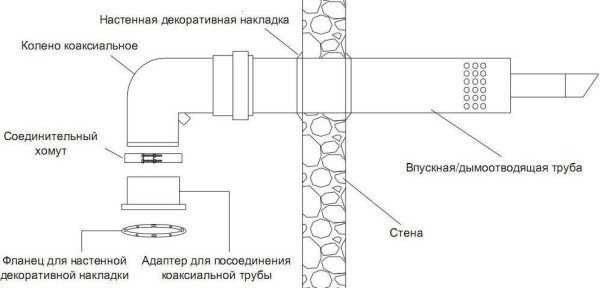

Схема горизонтального монтажа через стену – часто применяется при установке газовых котлов

• Горизонтальные модификации – применяются исключительно в котлах с принудительной тягой;

Схема вертикального монтажа через перекрытие и кровельную систему

• Внутренние вертикальные модификации – применяются преимущественно с оборудованием, работающем на естественной тяге.

Независимо от того, какая из перечисленных модификаций будет вами применена при устройстве отопительной системы, набольшую эксплуатационную эффективность демонстрируют те дымоходы, большая часть которых находится внутри помещения.

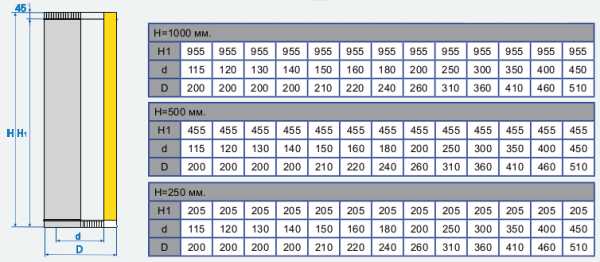

Стандартное соотношение диаметров и длин

В соответствии со способом присоединения к отопительному котлу, дымоходы подразделяются на следующие виды:

• Раздельные модификации – устанавливаются отдельно на каждый отопительный котел;
• Комбинированные модификации – выводы с нескольких котлов подсоединяются к одной общей трубе, которая выходит на улицу.

Так устроен сэндвич – двухконтурный дымоход

В соответствии с конструктивными особенностями различаются:

• Обычные дымовые трубы с однослойными стенками – традиционное, но небезопасное решение;
• Коаксиальные дымоходы (труба сэндвича) – отличаются лучшей термоизоляцией от прилегающих строительных конструкций.

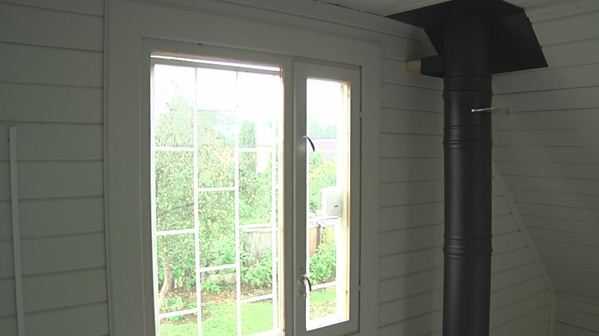

Установка коаксиальной трубы в деревянном доме

Предлагаю ознакомиться с тем как правильно выполняется монтаж сэндвичдымохода от современной металлической печи с прохождением трубы через перекрытие и кровельную систему.

Так выглядит готовая к эксплуатации система внутри дома

Монтажные работы, показанные в фотоотчете, были проведены в деревянной постройке, то есть, были предприняты необходимые меры по недопущению перегрева смежных конструкцией в процессе эксплуатации печи.

Так как дымоход планировалось устроить почти вплотную к деревянной стене, на стену своими руками закрепили металлические профили, между которых уложили базальтовую вату высокой плотности. Подготовленная таким образом теплоизоляция была обшита огнеупорным листом Минерит.

Инструкция выполнения монтажных работ состоит из следующих этапов:

• В соответствии с запланированным расположением печи, на перекрытии разметили отверстие под прохождение трубы;
• В соответствии с сделанной разметкой, в перекрытии вырезали отверстие;

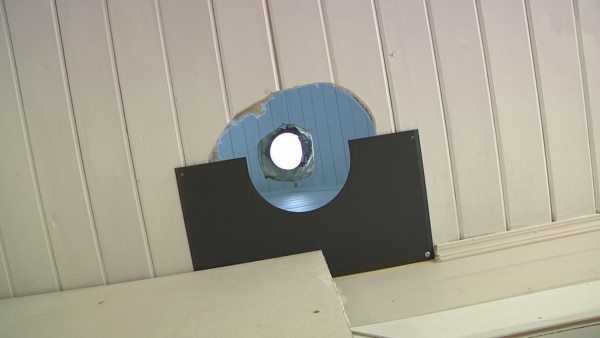

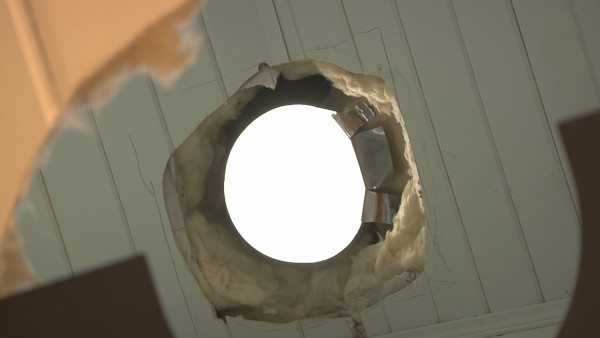

Отверстие в перекрытии и кровельной системе

• Аналогичная работа была выполнена и на кровельном пироге, и в итоге получилось сквозное отверстие для прохождения вертикальной трубы для дымохода;

Современные дымоотводящие системы изготавливаются таким образом, чтобы между их поверхностью и прилегающими конструкциями не образовывались мостики тепла. Несмотря на это, отверстия под трубы надо вырезать так, чтобы они располагались как можно дальше от деревянных деталей перекрытия или кровельного пирога.

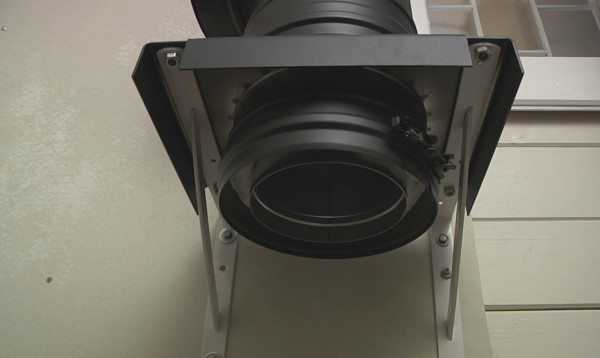

Декоративные металлические накладки, соответствующие диаметру дымохода

• По периметру отверстия в перекрытии был установлен декоративный наличник, который исключит соприкосновение трубы с перекрытием;

krovlyakryshi.ru

раздельный дымоход – Видео

Опубликовано: 7 часов назад

5 859 просмотров

Опубликовано: 5 часов назад

1 667 просмотров

Опубликовано: меньше минуты назад

6 453 просмотра

Опубликовано: 3 часа назад

74 966 просмотров

Опубликовано: меньше минуты назад

2 608 просмотров

Опубликовано: меньше минуты назад

49 429 просмотров

Опубликовано: 4 часа назад

16 907 просмотров

Опубликовано: 8 часов назад

14 598 просмотров

Опубликовано: 7 часов назад

7 891 просмотр

Опубликовано: 1 час назад

706 просмотров

Опубликовано: 3 часа назад

2 617 просмотров

Опубликовано: 7 часов назад

9 556 просмотров

Опубликовано: 7 часов назад

200 454 просмотра

Опубликовано: меньше минуты назад

8 084 просмотра

Опубликовано: 7 часов назад

465 просмотров

Опубликовано: 4 часа назад

374 просмотра

Опубликовано: 34 минуты назад

54 748 просмотров

Опубликовано: 6 часов назад

260 473 просмотра

Опубликовано: 8 часов назад

69 665 просмотров

Опубликовано: 35 минут назад

188 просмотров

videohot.ru

Установка дымоходов из нержавеющей стали и сэндвич труб своими руками

Дымоход является неотъемлемой частью работы отопительных аппаратов, выводя продукты сгорания из помещения в атмосферу. Очень важно составить и выполнить установку дымоходов из нержавеющей стали и сэндвич труб своими руками правильно.

Что для этого необходимо?

Дымоходы для печей должны быть изготовлены из качественной, легированной стали. Важно отметить, что дымоходы из стали прослужат намного дольше, чем обычные. Нежелательно использовать в жилых помещениях дымоходы из оцинковки. При их нагревании выделяются молекулы цинка, что может неблагоприятно отразится на здоровье человека.

Составные части дымохода

Диаметр дымохода не должен быть меньше диаметра выхода отработанных газов у отопительного аппарата.У каждого котла, печи, в зависимости от мощности, предусмотрен свой диаметр дымохода. Диаметр нашего дымохода должен быть таким же, как и у отопительного прибора или больше, но нельзя сужать дымоход, иначе он просто не будет работать, продукты сгорания не будут полностью выводиться из помещения, не будет тяги.

Для каждой печи или котла необходим отдельный дымоход. Например, газовый котел с естественной тягой и дровяной камин. Можно заложить один дымоход, но его диаметр должен быть не меньше суммарного значения диаметров дымоходов у двух отопительных аппаратов. Например, если газовый котел имеет диаметр выхода дымохода 120 мм, а камин 150 мм, то общий диаметр дымохода в доме должен быть не менее 280 мм, а лучше 300 мм.

При составлении дымохода важно помнить, что

дымовой канал может иметь не более 3-х поворотов, а максимальный горизонтальный участок дымохода может быть не более одного метра.

Для того, чтобы правильно выполнить установку дымоходов из нержавеющей стали своими руками необходимо предусмотреть сборник для  конденсата и сажи, так называемый тройник с  конденсатосборником. Этот элемент  дымохода представляет из себя тройник с  заглушкой, которую нужно периодически  открывать и чистить.

Для необходимого разрешения и создания тяги рекомендуемая высота дымохода должна быть не менее пяти метров. Если крыша плоская или косая, но выход дымохода находится не далее, чем 1,5 метра от конька крыши, то труба должна возвышаться на менее 0,5 метра.

Если это расстояние от 1,5 до 3 метров, то дымоход должен быть не ниже конька. Если выход расположен на расстоянии более 3 метров, то не ниже линии под углом десять градусов от конька к горизонту.

При прохождении дымоходом потолка и крыши, нужно обязательно использовать специальный потолочный проходник. Он представляет из себя металлический короб, либо уже утепленный базальтовой ватой, либо пустотелый, который нужно самостоятельно заполнить керамзитом, песком или другим материалом, имеющим низкую теплопроводность.

Участок дымохода после прохождения потолка, этажи уровнем выше, чердачное помещение, а также участок выше крыши, настоятельно рекомендуется составлять из утепленных элементов трубы-сэндвич.

Что такое труба-сэндвич для дымохода

Трубы сэндвич

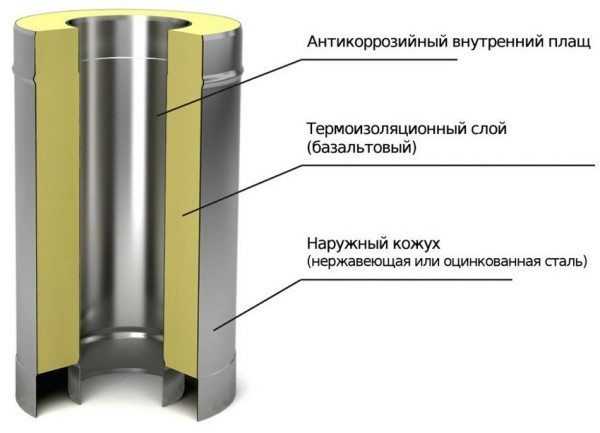

Это элемент дымохода, состоящий из двух  труб разного диаметра. Пространство между  которыми заполнено теплоизоляционным  материалом, обычно базальтовой ватой. Трубы-сэндвич обеспечивают пожаробезопасность, а также препятствуют образованию конденсата.
