Эксплуатация газового котла – Основные моменты эксплуатации газовых котлов

Содержание

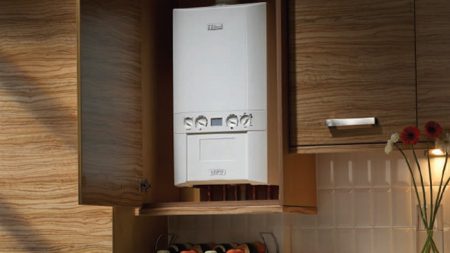

Основные моменты эксплуатации газовых котлов

Во время эксплуатации любая техника изнашивается. В том числе газовые котлы. Поэтому пользователю необходимо знать об основных элементах процесса эксплуатации газовых котлов, на которые стоит обратить внимание. Например, при поломке газового котла стоит обратиться в сервисную службу. При наличии гарантии производится бесплатный ремонт, а в случае истечения срока или при поломке не связанной с условиями гарантии, специалист произведет работу по починке за отдельную плату.

 Проблематичным окажется вызов мастера в отдаленные места населения в случае ремонта газового котла. подобные заказы обрабатываются гораздо дольше, заказчику придётся ждать. Поэтому, если случай, по которому необходим вызов ремонтника, не гарантийный, удобнее и дешевле разобраться в причинах проблем использования самостоятельно. В инструкции к котлу зафиксированы основные ошибки использования, если они не связаны с газом, то их можно устранить без помощи мастера.

Основные рекомендации по эксплуатации и ремонту газовых котлов

  1. Ни в коем случае не вскрывать газовый клапан. Все работы, связанные с газом должен выполнять специалист. Не стоит подвергать опасности свою жизнь.
  2. В крайнем случае, при наличии базовых знаний об эксплуатации газовых котлов, можно проверить фильтр на вводе газопровода. Перед этим обязательно перекрыть кран, открутить его и проверить прокладку.
  3. 80% проблем во время эксплуатации газового котла возникают по причине обнуления фазы при неправильном подключении вилки провода в розетку. Например, кто-то из членов семьи выключил котел из розетки и по незнанию поставил вилку обратно в неправильном положении. В первую очередь стоит обратить внимание на это, и попробовать поставить вилку в правильное положение. Если проблема заключается в этом, система сбросит ошибку, котел начнет работать. На этом ремонт газового котла заканчивается. Чтобы не запутаться в правильности установлении фаз, можно сделать пометки на вилке и розетке маркером, обозначить штырь и соответствующее ему отверстие.
  4. Необходимо проверить давление газа, это можно сделать визуально, например, по времени закипания чайника. Если чайник закипал дольше обычного, полчаса вместо десяти минут, значит давление низкое.
  5. Циркуляция теплоносителя. На вводе ставятся фильтры для защиты котла от мусора и окалины, попадающих в него от старых или некачественных систем во время эксплуатации газового котла. Внутри труб образуется слой грязи, в котле нарушается циркуляция. В данном случае нужно убедиться, не забита ли система мусором – открутить фильтр и проверить его. В случае загрязнения, фильтр и гидрострелку тщательно промыть и установить на место.

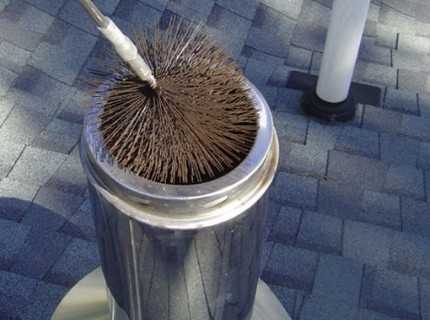

  6. Обязательно проверить дымоход. Возможно появление различных загрязнений внутри трубы в процессе эксплуатации газового котла, например, в нем могут уютно обжиться осы, построить улей прямо в дымоходе. Кроме того, если снаружи на дымоход попадает вода, может образоваться оледенение, препятствующее выходу воздуха. Знаком того, что проблема заключается в дымоходе, станет сильный разброс пламени при включении котла. В данном случае трубу необходимо прочистить, а наледь сбить. Регулярно производите прочистку трубы дымохода.
  7. Перед первым использованием и в течение всей эксплуатации газового котла стоит прокручивать ротор циркуляционного насоса следующим образом: открутить шайбу, подложить кусочек ткани и отверткой прокрутить ротор по часовой стрелке. Из-за зажатости насоса движение будет затруднено, но после работа восстановится.

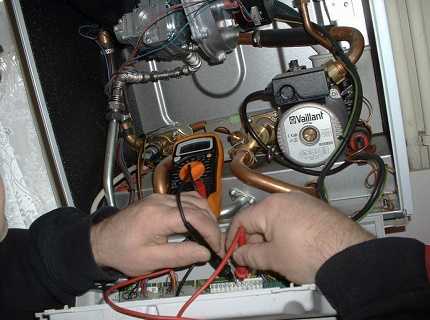

  8. Проверить работу датчиков давления, температуры и т.д., предварительно отключив котёл. Убедитесь в подключении контактов — отключите провод от датчика и вставьте обратно, таким образом восстанавливается электросвязь.

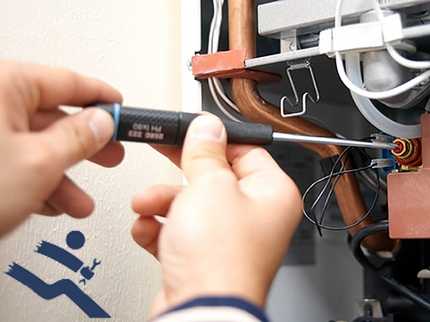

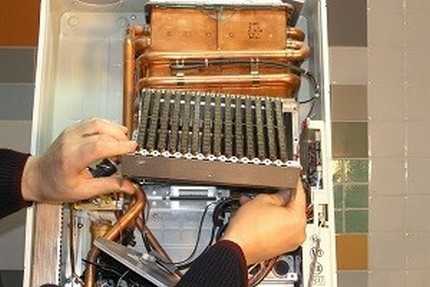

  9. Внутри котла имеется горелка, требующая регулярной прочистки. Это можно сделать с помощью наждачной бумаги, аккуратно очистить от налета контакты ионизации и возгорания и поле горелки.
  10. Если во время эксплуатации газового котла, от него исходит громкий шум и вибрации, необходимо проверить вентилятор, который может забиться от попадающей в него пыли. При наличии на лепестках вентилятора налета грязи, работа будет нарушаться. Загрязнение нужно устранить для восстановления нормальной циркуляции воздуха и нормальной эксплуатации газового котла. Подшипники смазать. Если вентилятор продолжает плохо крутиться, значит, подшипники нужно заменить.
  11. В системе установлен пресс-контроль — механизм, служащий для замыкания цепи во время включения вентилятора, что защищает котел от возгорания. К нему подходят две трубки, подающие давление и разряжение. Этот элемент тоже необходимо проверить. При включении вентилятора слышен щелчок, говорящий о замыкании контактов в пресс-контроле. При неисправности вентилятора, пресс-контроль соответственно так же будет неисправен.

Как проводить диагностику газового котла

При проблемах в работе котла, проведите описанную выше диагностику, позволяющую самостоятельно справиться со многими причинами поломки. Эта ступенчатый анализ включает в себя следующее: правильного подключения котла в сеть, фильтры, дымоход; если ошибка не устранена, следует проверка насоса, контактов датчиков; в последний момент производится осмотр внутренностей системы – вентилятор и пресс-контроль. Не забывайте изначально проверить давление газа, убедиться в его наличии.

Если появляются сомнения в правильности ваших действий или найти причину неисправности и устранить ее не поучается, следует обратиться к ремонтнику. Для собственной безопасности не осуществляйте никакую работу над котлом, связанную с газом, в таких случаях необходимо вмешательство специалиста. Все представленные рекомендации используйте с осторожностью, особенно касающиеся электричества и горячих теплоносителей, чтобы не получить удар током или ожог.

При правильном использовании рекомендаций и соблюдении техники безопасности, в 90% случаев, у пользователей получается исправить ошибки в работе котла своими силами. Наличие более серьезных проблем означает необходимость вызова сервисной службы на дом. Чтобы обезопасить себя и домочадцев, не оказаться в определенный момент в холодном доме, стоит обзавестись резервной системой отопления.

Видео по выбору газового котла

eurosantehnik.ru

Инструкция по экспуатации и запуску газовых котлов в частном доме

Газовые котлы  — сложное техническое оборудования, требующее знание должной инструкции по эксплуатации. Сегодняшнее оборудование снизило риски по экстренным ситуациям в процессе использования газовых нагревателей, но они все же имеют место быть. В этой статье поговорим о том, как по-уму эксплуатировать газовые котлы.

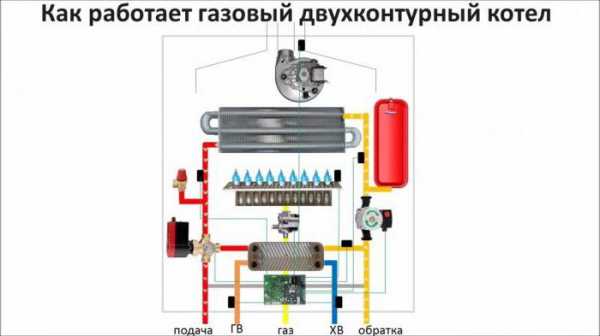

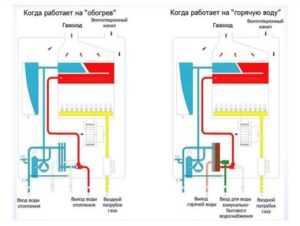

Принцип работы газовых котлов

Газовый котел — основной нагревательный элемент системы отопления, горячего водоснабжения в доме. Существуют следующие разновидности, типы нагревательных газовых котлов:

  • напольные;
  • настенные;
  • одноконтурные;
  • двухконтурные;
  • атмосферные;
  • турбированные.

Каждый тип имеет отличия, но базовый принцип работы един для всех типов — посредством сгорания газа, происходит нагрев теплоносителя, циркулирующего по замкнутому системному контуру. Второе название системы — циркуляционный контур.

Чаще теплоносителем выступает вода, прошедшая цикл водоподготовки. Цикл по подготовке сохраняет циркуляционные трубы в рабочем состоянии долгое время, за счет отсутствия появления накипи на стенках.

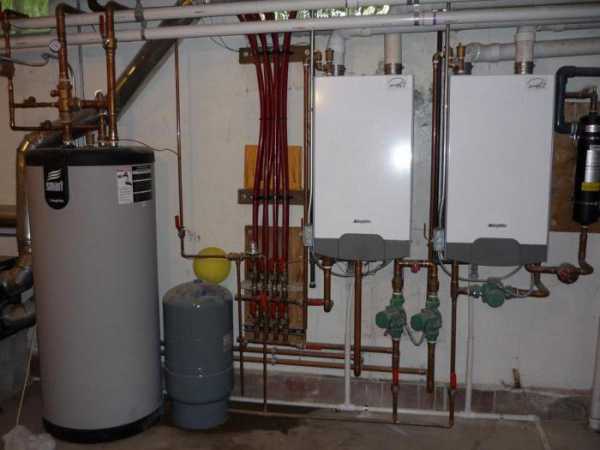

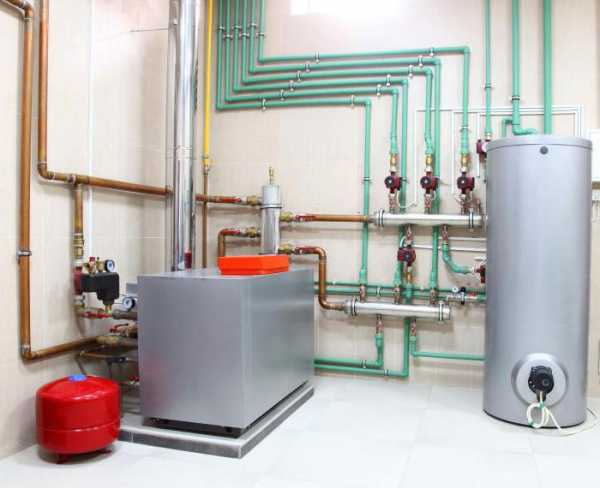

В систему циркуляции, помимо самого котла, включаются следующие устройства: циркуляционные насосы, бойлеры, запорная арматура и устройства теплообмена (радиаторы, батареи).

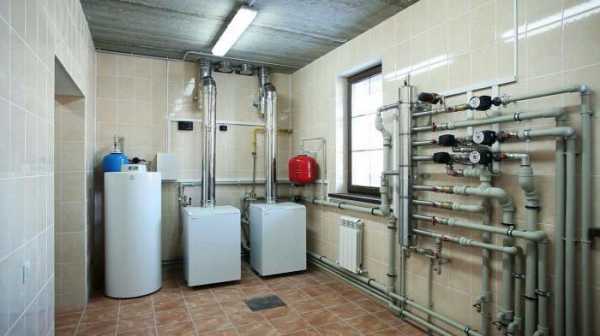

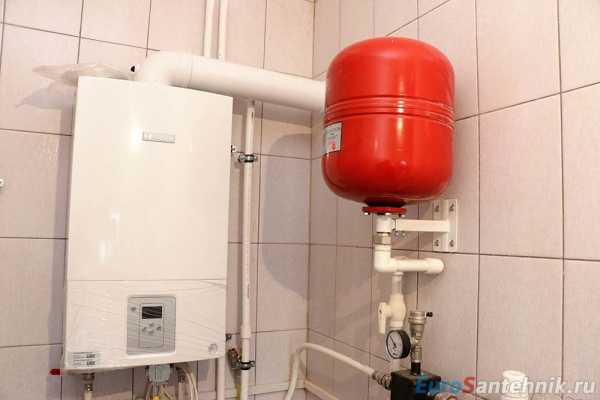

Требования к установке

Перед установкой и эксплуатацией газового котла необходимо ознакомиться с инструкцией самого устройства, в частности с главой: «Техника безопасности». Любое газовое оборудование, в том числе котел, относится к устройствам повышенной опасности. Устанавливать данные устройства следует с соблюдением норм пожарной безопасности, соблюдая требования СНиП, ГОСТ и ТБ.

Перечень обязательных, специальных требований к характеристикам помещений, в которых устанавливаются газовые котлы:

  • площадь помещения — не менее 7,5 м2;
  • объем – не менее 14 м3;
  • высота потолка не менее 2,2м;
  • ход открывания дверей обязательно направлен «из помещения»;
  • присутствие одного открываемого окна, с возможностью проветривания помещения;
  • оборудование, связанное с электропитанием, должно быть вынесено за границы котельного помещения;
  • наличие приточно-вытяжной вентиляции.

Так же требуется разрешение на монтаж газового котла. Установку могут производить квалифицированные специалисты, имеющие допуск к работам по монтажу. Самостоятельная установка, монтаж газового оборудования, в том числе нагревательных котлов, может пройти с нарушениями техники пожарной безопасности. Не рискуйте собственным здоровьем и жизнью — обращайтесь к профессионалам.

Первый запуск

Перед первым запуском газового водонагревательного котла требуется проверка правильности установки, монтажа, с соблюдением всех инструкций. Установленный котел должен быть осмотрен инспектором газовой службы и опломбирован. После чего можно приступать к подготовке к первому запуску. Перед запуском проводят настройку автоматики с выставлением требуемых параметров, руководствуясь прилагаемой к котлу инструкцией по эксплуатации.

Заполнение системы теплоносителем

Шаг первый — производится наполнение системы водой или иным теплоносителем. Проверяется весь циркуляционный контур на наличие или отсутствие «воздушных» пробок в системе.

При наличии — воздушные пробки обязательно надо стравить, выпуская медленно воздух через специальный клапан. Чаще всего такой имеется на нагревательных элементах. Травление нужно проводить с осторожностью, с готовностью вовремя перекрыть клапан.

Проверка подводящих коммуникаций

Шаг второй — проверка газовых труб, клапанов, запорной арматуры на отсутствие утечек. Проверка проводится работником газовой службы. Но если чувствуете специфический запах газа, до приезда специалиста можете проверить самостоятельно и обнаружить место утечки. Для этого используется обычный мыльный раствор.

Путем нанесения его на места сварных швов, на сочленение труб и запорной арматуры, можете обнаружить утечку газа.

Включение котла в работу

Шаг третий — непосредственный запуск самого газового водонагревательного котла. Проводится строго по прилагаемой инструкции. Если не можете самостоятельно разобраться, то лучше обратитесь к специалистам, имеющим допуск к такому роду работ.

Отключение котла

По окончании отопительного сезона, если котел не планируется для использования в системе горячего водоснабжения, то его надо отключить на длительный период. Для этого следует выполнить несколько простых действий:

  • перекройте подачу газа, убедитесь, что горелка в котле погасла полностью;
  • отключите подачу электроэнергии на автоматический розжиг и автоматику;
  • перекройте подачу воды на отопление и водоснабжение.

Особых дополнительных действий не требуется. Не стоит сливать всю систему циркуляции теплоносителя — во избежание появления коррозии.

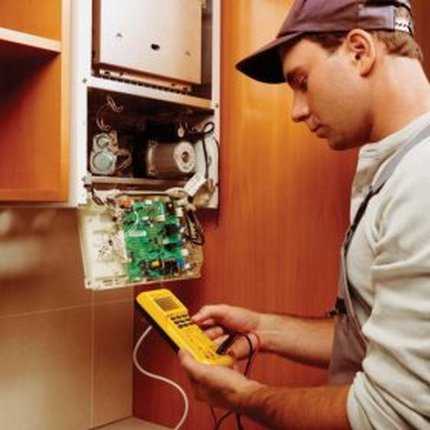

Диагностика неисправностей газового котла

Срок службы газовых котлов в среднем составляет 10 лет. Весь срок требуется соблюдение правил эксплуатации, прописанных в прилагаемой инструкции. По окончании гарантийного срока эксплуатации, возникают различные поломки газовых котлов. Чаще всего — проблемы случаются осенью, с началом отопительного сезона.

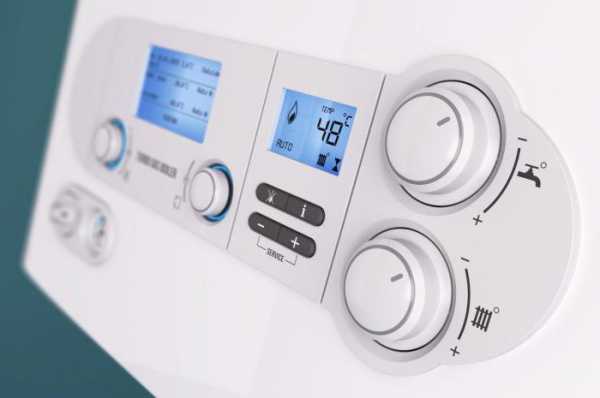

В некоторых моделях существует система диагностики, способная вывести код ошибки/поломки на монитор. Расшифровку кода, цифровое обозначение поломки агрегата, узла, оборудования или программный сбой, можно узнать в паспорте котла. Для каждой модели, марки и производителя коды разные.

После того, как система автоматической диагностики вывела на монитор код ошибки, выключите котел. Не стоит оставлять котел в эксплуатации, пока не выясните — что именно сломалось из оборудования.

Даже небольшую поломку не стоит пытаться исправить самостоятельно. Газовое оборудование — источник повышенной опасности. Неисправное оборудование несёт в себе двойные риски. Вызывайте профессионалов, имеющих должную квалификацию и требуемые допуски.

Наибольшую опасность представляют ошибки в работе газовой горелки, газовых коммуникаций. Так как газ взрывоопасен, ошибки связанные с нарушением работы газового оборудования, запрещено устранять самостоятельно.

Правила безопасности

Помните, газ — распространенная причина для возникновения взрыва, пожара. Потому относитесь к технике пожарной безопасности с уважением, соблюдайте требования, инструкции.

Часто встречающиеся опасные неисправности и методы устранения по правилам безопасности:

  • срыв пламени — момент, во время которого произошло затухание пламени, но подача газа не прекратилась. Метод устранения — отключить подачу газа, открыть на проветривание помещение, в котором стоит котел. Во время проветривания, категорически запрещено пользоваться открытым огнем, включать, выключать электроприборы, зажигалки и прочее;
  • снижение наполненности циркуляционного контура водой — случается при наличии течи воды. При обнаружении места утечки, выключите котел, но ни в коем случае не начинайте заполнение циркуляционного контура. Дождитесь полного остывания, найдите течь, устраните. После чего придется снова наполнить циркуляционный контур;
  • в дымоходе исчезла тяга — остановите котел, очистите дымоход. Проветрите помещение. При возобновлении тяги верните в работу котел;
  • погас запальник — выключите котел, проведите процедуру включения согласно паспорту и прилагаемой инструкции.

Не забывайте, что газовый котел — устройство повышенной опасности, такое оборудование требуется эксплуатировать строго по инструкции, с соблюдением полных мер пожарной безопасности.

Рекомендации по дымоходу для напольных и настенных котлов

Максимально подходящий материал для изготовления дымохода газового котла — нержавеющая сталь. В конструкции готового дымохода должны присутствовать прочистные люки. Так же необходимо предусмотреть отвод конденсата. В нижнем отсеке дымохода необходимо устроить специальный карман для отложений.

При установке дымохода следует провести теплоизоляцию его конструкции. Все материалы нужно обязательно оградить от воздействий влаги. Особенно опасно для хорошей тяги — наличие конденсата в дымоходе. Поэтому следует проводить тщательную паро, водо, теплоизоляцию конструкции.

По высоте дымоход должен быть не менее пяти метров (для открытой камеры сгорания). Тогда тяга будет соответствовать требуемым параметрам. Монтировать конструкцию следует в приемную тарелку уловителя испарений. Учитывайте — располагаться дымоход должен выше выходного патрубка котла на 2-3 сантиметра.

Следуя рекомендациям при установке дымохода, можно добиться хорошей тяги даже в пасмурную, дождливую и ветреную погоду. Что автоматически ведет к более полному сгоранию газа в котле и значит большей теплоотдаче.

Коаксиальные дымоходы к котлам с закрытой камерой по инструкции можно выводить с небольшим уклоном в сторону улицы. Максимальная длина такого дымохода не должна превышать 5 метров.

eurosantehnik.ru

инструкция по розжигу, самодиагностика, как правильно отключить котёл.

Для отопительного оборудования, которое устанавливают в частных домах, применяют практически все известные виды топлива — дрова, торф, уголь, электричество, природный газ. В нашей стране, с её ресурсами, газовый вид оборудования стал одним из самых популярных. Его отличает довольно низкая цена, относительная доступность. Конструкции котлов, которые используют для отопления домов, отличаются простотой эксплуатации и безопасностью в работе, но, разумеется, при соблюдении ряда правил.

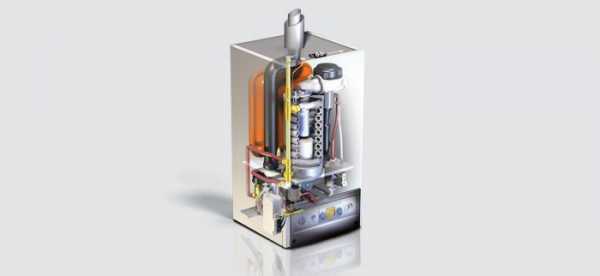

Принцип действия котла

Содержание статьи

Нагреватели, работающие на газовом топливе, могут отличаться друг от друга конструкцией, техническими характеристиками, все они используют один принцип – нагрев рабочей среды отопительной системы с помощью сгорающего топлива, в нашем случае природного газа.

Газ используют не только для отопления помещений, но и для нагрева воды. Для этого применяют или водяные колонки, или двухконтурные котлы. Оборудование, которое применяют в наши дни, оснащают высокоэффективными системами безопасности — они держат под контролем процесс сжигания газа. Но, тем не менее, существуют обязательные к выполнению, правила использования газового оборудования и их соблюдения может стать гарантией безопасности.

Перед запуском оборудования в эксплуатацию пользователь должен убедится:

  1. В наличии необходимого количества рабочей жидкости в отопительной системе.
  2. То, что горелка, предохранительный клапан, находятся в работоспособном состоянии.
  3. Измерительные приборы показывают верные данные.
  4. Рабочая температура котельного устройства не должна опускаться ниже 65 градусов. Это может привести к появлению конденсата.

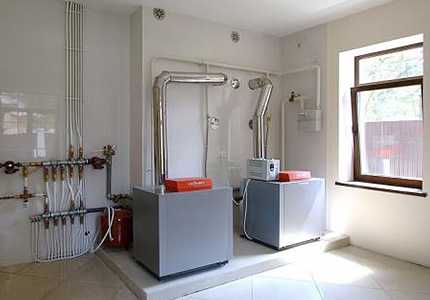

Правила размещения котла

Площадь помещения, в котором будет установлен газовый обогреватель, должна быть не менее 7,5 кв. м. Минимальное расстояние между полом и потолком не должно быть менее 2,2 м. в помещении должно быть установлено окно, через которое поступает уличный воздух.

Дверь в помещение должна открываться в сторону улицы. Недопустимо использовать в котельном помещении выключатели, их необходимо устанавливать за его пределами.

Помещение, в котором будет эксплуатироваться газовое котельное оборудование должно быть оснащено приточно-вытяжной вентиляцией. Её производительность должна составлять 15 куб. м воздуха на один куб. м израсходованного газа.

При монтаже котельного устройства необходимо выдержать определённое расстояние между ним и другими предметами. Так, до предметов, выполненных из горючих материалов должно составлять 250 и более мм. До элементов, которые изготовлены из несгораемых материалов расстояние, должно быть 50мм.

От труб дымоотвода эти расстояние должны составлять 400 и 150 мм соответственно. Перед монтажом газового котла необходимо привести помещение в порядок, в частности, пол должен быть ровным без каких-либо уклонов.

От дымоотвода до сгораемых частей — 40 см, до несгораемых — 15 см. Устройство монтируют на безупречно ровной плоскости, без уклонов.

Правила пользования газовым котлом

Рассмотрим, как правильно пользоваться газовым котлом.

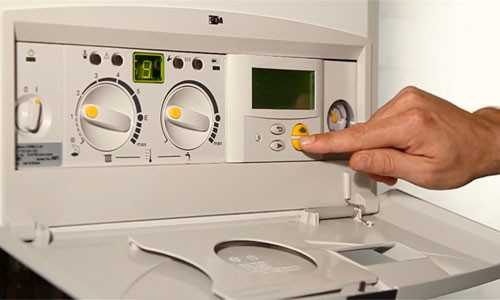

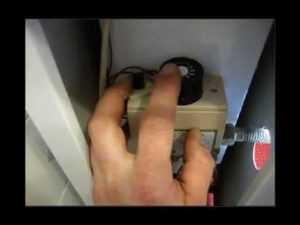

Инструкция по розжигу

Один из узлов конструкции газовых котлов, которым они отличаются друг от друга – система розжига. Поэтому при запуске котлов разного типа могут существовать определённые тонкости. Прежде чем приступить к запуску устройства в эксплуатацию необходимо изучить инструкцию по эксплуатации. Как последовательность розжига выглядит так:

1. Визуальный осмотр системы на предмет наличия протечек. Для этого термостат выставляют на максимум. В таком случае происходит автоматическое переключение.

2. При выполнении этой операции котёл должен быть подключён к электросети. После того как начнёт работать, послышится небольшой шум и после наполнения системы теплоносителей сработает автоматический поджог системы и котёл выйдет на установленные режимы эксплуатации.

Как правильно отключить котёл

Если в течение определённого времени, использование котла не планируется, то имеет смысл его отключить. Первым делом закрывают вентиль подачи газа. Установленная автоматика управления и насосы должны быть обесточены. Разумеется, нельзя забывать о перекрытии подачи теплоносителя и воды, если он применяется для её нагрева. Если ожидается, что во время простоя возможно падение температуры ниже нуля, то придётся сливать воду.

СПРАВКА! Для отключения котла можно пригласить мастеров из обслуживающей организации.

Самостоятельная диагностика

Эксплуатация газового оборудования будет значительно упрощена, если в нём предусмотрена система самостоятельного диагностирования. Большинство производителей, уже довольно давно устанавливает подобные системы на свою продукцию. Сообщения об ошибках выводят на встроенный монитор. У отдельных производителей, ошибка А7, говорит о неисправности датчика температуры. Самодиагностика газового оборудования упрощает его эксплуатацию. Расшифровка кодов, которые отображаются на мониторе, обычно приводят в руководстве по эксплуатации.

Защита от замерзания

Одно из ключевых правил безопасной эксплуатации газового оборудования – это гарантия наличия минимальной температуры рабочей среды, которая не позволит ей замёрзнуть. Если вода, залитая в систему отопления, замёрзнет, то это приведёт к непоправимым последствиям, в частности, разрыву радиатора.

В большинстве моделей, эксплуатируемых в наши дни, постоянного надзора за состоянием теплоносителя. В них предусмотрена защита от замерзания, один из компонентов – циркуляционный насос, который включается для обеспечения принудительного движения воды (теплоносителя) по системе. Как правило, он включается в автоматическом режиме по достижении водой температуры в 10 градусов. Если в силу определённых причин, температура упала ещё ниже, то кроме насоса включается вспомогательный нагреватель, подогревающий воду до заданного уровня, например, 18 градусов.

СПРАВКА! Во избежание промерзания труб, в отопительную систему заливают смесь воды и гликоля, разумеется, возможность использования такого решения может быть указана в руководстве по эксплуатации.

Что делать, если появились неисправности

Даже в ходе правильной эксплуатации котельного оборудования могут возникать определённые неполадки. В некоторых котлах могут происходить следующие перебои:

  • перегрев котла;
  • отказал датчик температуры;
  • во время работы котёл работает слишком шумно.

Как правило, некоторые поломки могут быть вызваны нарушениями режимов эксплуатации, заводскими дефектами, падением давления в газопроводе, перепад напряжения в питающей сети, ошибки, допущенные во время установки газового котла.

Некоторые владельцы газовых устройств пытаются решить возникшие проблемы самостоятельно, но целесообразнее вызвать специалистов из обслуживающей организации.

ВАЖНО! При появлении запаха газа надо остановить работу котла и вызвать специалистов.

Общие правила безопасности

Производители газового отопительного оборудования уделяют много внимания его безопасности, несмотря на это, оборудование этого класса может послужить источником опасности. Пожарный департамент МЧС не устаёт постоянно говорить о мерах предосторожности, в частности, недопустимо приобретать газовое котельное оборудование в компаниях, которые не обладают соответствующей лицензией. В комплект поставки должно входить руководство или инструкция по эксплуатации.

Монтаж оборудования и его запуск в эксплуатацию могут только работники соответствующих организаций. Подобное оборудование должно проходить проверку технического состояния. Как правило, это проделывают один раз в год.

В котельной недопустимо хранение предметов, не имеющих отношения к эксплуатации или обслуживания установленного оборудования. И ещё, верхняя граница нагрева теплоносителя не должна превышать 90 градусов.

setafi.com

Эксплуатация газового настенного котла зимой

Н. Васильев

Большая часть нештатных ситуаций в работе котла выпадает именно на отопительный период, когда безотказная работа системы теплоснабжения особенно важна. Попробуем проанализировать основные неполадки и способы их устранения на основе практического опыта

Используя индивидуальное отопительное оборудование, каждый пользователь обязан ознакомиться с условиями и правилами эксплуатации, знать и выполнять их, ведь он имеет дело с электричеством и газом, и нарушения могут привести к печальным последствиям.

Как показывает опыт сервисных компаний, большинство вопросов, с которыми обращаются к ним клиенты, можно развязать без вызова мастера, если понимать причину остановки оборудования и знать, что предпринять. Многие неисправности возникают в том случае, если еще при проектировании системы и монтаже были допущены ошибки, вследствие непрофессионализма. Ведь в наше время появилось большое количество «бригад», готовых выполнить любые работы за минимальный срок и небольшую плату. Пользоваться услугами таких «фирм-однодневок» очень рискованно, ведь завтра некому будет ответить за ошибки и исправить ситуацию. А всем известно, что переделать намного хлопотнее и дороже, чем сделать правильно изначально.

При покупке оборудования, следует внимательно ознакомиться с правилами установки и гарантийными обязательствами, которые изложены в сопроводительной документации. Строгое их выполнение обезопасит работу котла и продлит срок его службы. Обязательна установка фильтров (на обратной линии системы отопления, на входе холодной воды, на газовой магистрали), а также наличие стабилизатора напряжения и контура заземления.

Однако, даже выполнив все требуемые нормы, можно столкнуться с проблемами в работе котла и всей системы.

Можно выделить следующие характерные причины остановки работы газового оборудования в отопительный период:

  • «обмерзание» коаксиальной трубы газового оборудования с принудительным дымоудалением;
  • образование конденсата в импульсной трубке, соединяющей вентилятор и дифференциальное реле дыма;
  • низкое напряжение в сети;
  • понижение давления газа в газовой магистрали;
  • нарушение циркуляции теплоносителя в системе отопления.


Это самые распространенные ситуации и, в ряде случаев, предприняв защитные меры, можно самостоятельно устранить неисправность, или хотя бы временно запустить в работу оборудование до приезда сервисного инженера или представителя иной организации, если причина кроется не в котельном агрегате.

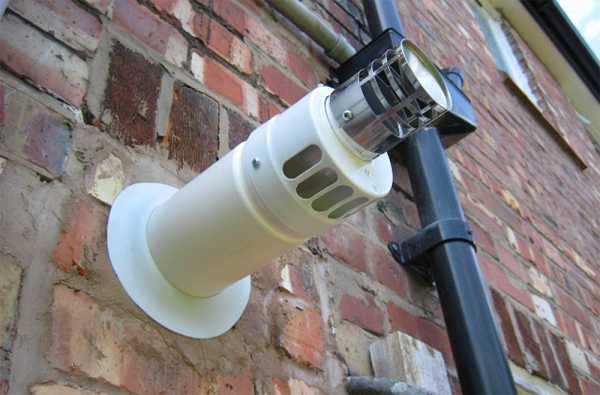

Обмерзание дымохода

Одна из самых распространенных проблем эксплуатации котельного оборудования в холодное время года – обледенение наружной части дымохода. В случае применения котла с закрытой камерой сгорания, это может привести к его остановке.

Дело в том, что в турбированных котлах, в отличие от дымоходных, где используется эффект естественной тяги, дымовые газы удаляются через коаксиальный комплект («труба в трубе») наружу с помощью вентилятора. Вентилятор, установленный в верхней части камеры сгорания, производит выброс продуктов сгорания и создает разряжение в герметичной камере, достаточное для подсоса воздуха на горение. Строение коаксиальных дымоходных комплектов разных производителей очень схожее, но различия все-таки имеются. Отличается как конструкция, так и материалы, которые применяются при изготовлении. Используется сталь, алюминий или нержавеющая сталь, а в случае применения конденсационных котлов – пластик.

При подключении данных комплектов необходимо строго соблюдать рекомендации завода производителя. Играет роль минимальная/максимальная допустимая длина, уклон относительно горизонта, расположение на фасаде и т.д.

При работе котлов в условиях низких температур иногда происходит обледенение коаксиального комплекта, появляется лед на терминале. Это происходит вследствие охлаждения продуктов сгорания ниже температуры «точки росы». Водяной пар в продуктах сгорания начинает конденсироваться, превращаться в жидкость, которая впоследствии и замерзает. Лед препятствует прохождению воздуха для горения и котлы останавливаются. И если теплогенератор установлен в квартире многоэтажного дома, то добраться до терминала для удаления льда практически не реально. В данном случае, необходимо снять резиновую или металлическую заглушку (в зависимости от производителя), которая размещена сверху в котле. Дополнительный воздух для горения будет поступать с помещения, а дымовые газы выбрасываться наружу.

Это крайний метод для запуска котельного агрегата при обледенении терминала, но необходимо помнить, что постоянная работа котла в данной конфигурации не допускается, как только сосулька отпадет (от получаса до нескольких часов), необходимо плотно закрыть заглушку. Это связано с тем, что вместе с воздухом в котел будет поступать и пыль, которая присутствует в любом помещении, жиры и масла от газовой плиты, которые выделяются при приготовлении пищи, ведь самое распространенное место размещение котла в квартирах – это кухня. Впоследствии, довольно быстро котлы выходят из строя.

На возможность обмерзания коаксиальной трубы большое воздействие оказывают внешние факторы, такие как: температура наружного воздуха, влажность, сила и направление ветра, нарушения в монтаже терминала (попадание дождя, снега с крыши, размещение в зоне воздушных коридоров, при ветровом подпоре, сильном охлаждении терминала).

Если это частный случай, который возникает пару раз в году, то возможно применить данный метод. В ином случае, можно приобрести коаксиальный комплект «Антилед», который предлагают некоторые компании.

Можно также, например, установить комнатный термостат и перенастроить котел на работу с пониженной мощностью. Это позволит избежать так называемых коротких (на 30–40 с) включений и существенно снизить угрозу обледенения. Ведь приводящее к этому обильное выпадение конденсата характерно для работы котла в переходных режимах, при его частых включениях и выключениях.

Другим проверенным практикой решением является устройство (в придачу к существующему коаксиальному дымоходу) дополнительного забора воздуха – из помещения либо с улицы. В этом случае остановки котла не произойдет даже при полном обледенении наружного участка дымохода.

В котлах с открытой камерой сгорания ухудшение тяги в результате обледенения может привести к ситуации, когда продукты сгорания не выводятся полностью наружу, а попадают в помещение, угрожая здоровью обитателей дома. В таком случае автоматика современного котла должна блокировать его работу.

Независимо от способа организации воздухозабора и функциональности автоматики безопасности владельцу котла (или газовой колонки) следует регулярно следить за состоянием дымохода.

Конденсат в импульсной трубке

Симптомы данной ситуации – при запросе на отопление или ГВС розжига горелки не происходит, при этом идет включение циркуляционного насоса и вентилятора. Причин может быть несколько, от неисправностей узлов оборудования (вентилятор, дифференциальное реле дыма, электронная плата), до влияния внешних факторов, попадания влаги или образование конденсата. Вода в котле может образовываться вследствие неверного уклона коаксиального комплекта (для традиционных котлов он должен быть отрицательным, то есть вниз от котла 2–3°).

Работа вентилятора в котельном агрегате контролируется платой управления с помощью такого устройства, как дифференциальное реле дыма (или пресосстат). Он соединен с вентилятором импульсными силиконовыми трубками (или одной), в зависимости от производителя и схемы работы. Прессостат измеряет перепад давлений между выходом нагнетательной стороны вентилятора и давлением внутри герметичной камеры сгорания. При включении вентилятора, создается перепад давлений в полости прессостата, при этом диафрагма через шток воздействует на микропереключатель и происходит его переключение.

Холодный воздух, который поступает для горения, незначительно подогревается горячими дымовыми газами, проходящими через внутреннюю трубу наружу. Воздействуя на элементы камеры, он приводит к их охлаждению и при определенных условиях происходит конденсация водяных паров. Даже небольшая капля конденсата, образовавшаяся в импульсной трубке, может привести к остановке оборудования, ведь она будет препятствовать передаче импульса на прессостат.

Если возникла данная ситуация, необходимо вызывать сервисного инженера для ремонта. Но если инженер не может сразу же прибыть на объект можно использовать временное решение – просушить бытовым феном. Открыв заглушку в котле, включить фен и дать поработать около четверти часа. Таким образом, прогревается камера сгорания, что приводит к испарению конденсата.

Как правило, данная проблема решается путем установки вместо одной соединительной импульсной трубки комплекта, состоящего из тройника и трех трубок, где две – соединительные импульсные, а через третью происходит отвод конденсата, или же просто одеть утеплитель, который не даст существенно охладиться трубке. Данная конструкция уже применяется во многих моделях котлов уже в заводском исполнении.

Качество электроснабжения

Проблема понижения напряжения в сети давно известна и усугубляется в зимний период времени с увеличением нагрузки на электросеть. Скачки напряжения, повышение или понижение, полное отключение при обрывах линий – все эти причины могут привести к остановке газового оборудования и выходе его из строя.

Поэтому, в гарантийных документах, одним из условий постановки на гарантию, есть пункт о наличие стабилизатора напряжения или реле напряжения. Эти устройства отличаются не только функциональностью, принципом работы, но и ценой, которая часто играет решающую роль. Однако в этом случае особо экономить не стоит.

Необходимо также помнить, что реле напряжения автоматически полностью отключает питание от котла, если произошел скачек напряжения, защищая электронику котла. Но если это случается часто, то система отопления и котел могут остыть, так как включения котла не произойдет (на реле постоянно горит красный светодиод). И в данном случае, необходим именно стабилизатор напряжения, который сможет «стабилизировать» напряжение, привести его к необходимым значениям.

Чтобы застраховаться от возможных неприятностей, вызванных продолжительным обесточиванием индивидуального дома, многие владельцы используют аккумуляторные источники бесперебойного питания (ИБП) или автономные генераторы на жидком топливе. Генератор – более дорогостоящее устройство, но и мощность его выше. Он способен обеспечить электроэнергией не только котел, но и других потребителей в доме.

Низкое давление газа

Давление газа в газовой магистрали значительно изменяется в зависимости от времени года. В зимний период, когда включено максимальное количество потребителей, давление газа зачастую приближается к минимально допустимому. Отечественное оборудование старого образца, в таких ситуациях совсем может отключится из-за низкого давления. Современные котлы при этом еще функционируют, но выдать полную свою мощность уже не могут. Это не так заметно при нагреве системы отопления, как при работе котла на нагрев горячей воды, когда потребители замечают, что вода из крана идет чуть теплая.

Проверить давление газа, настройки газовой автоматики, подстроить при необходимости, может только инженер сервисной службы, владеющий специальным оборудованием. И если величина статического давления 130 мм. вд. ст. на входе в газовый клапан, то сразу можно предположить, что газа в динамике уже не хватит, и котел не выдаст полную свою мощность при необходимости. При дальнейшем понижении давления также будет падать и мощность оборудования. Эту величину можно определить по графику зависимости тепловой мощности от давления газа на горелке, предоставляемому производителем оборудования. Наиболее устойчивыми к понижению давления газа считаются конденсационные котлы.

В случае падения давления голубого топлива, сервисный инженер не в силах повлиять на ситуацию и необходимо обращаться в газовое хозяйство.

Нарушение циркуляции теплоносителя

Случаются ситуации, особенно в сельской местности, когда происходит отключение электричества вследствие аварии или перегрузки сети, от нескольких часов до нескольких дней. И если дом недостаточно утеплен, то даже двое суток без электричества могут привести к понижению температуры, и существует большая вероятность замерзания теплоносителя в системе отопления. Выявить ледяную пробку в системе отопления очень тяжело даже специалисту, который сам производил монтаж. Слабое, не утепленное место, может выявиться как в мансарде, так и в подвальном помещении.

Газовые котлы, в данной ситуации, зачастую в аварию не выходят, за исключением тех моделей, где отсутствует система байпас. Она активируется при отсутствии циркуляции в системе отопления, открывая «обводную» линию. При этом нагретый теплоноситель с подающей линии сразу же попадает на обратную, вследствие чего температура датчика начинает стремительно расти, и горелка выключается. Котел при этом включается в работу каждые три минуты (заводская задержка между циклами розжига), на несколько секунд. Система остается холодной, ближние радиаторы могут немножко прогреваться. Часто, при возникновении данной ситуации, владелец оборудования обращается в сервисную службу для вызова инженера на ремонт газового котла. Но инженер не сможет устранить проблему, так как она кроется не в котле, а в системе отопления. Опытные монтажники эту проблему решают, разбив систему на отдельные ветки и проверив их под протоком и давлением поочередно.

Чтобы не допустить нежелательных последствий сервисные мастера рекомендуют регулярно контролировать работу отопительной системы, не полагаясь всецело на автоматику, и не оставлять работающий котел без присмотра больше, чем на неделю. Если владелец лишен возможности регулярно посещать дом в холодное время года, стоит, например, обратиться к соседям.

Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!

Просмотрено: 12 214
Вас может заинтересовать:

Вам также может понравиться


Заказ был отправлен, с Вами свяжется наш менеджер.

aw-therm.com.ua

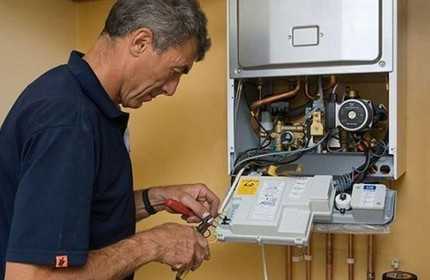

Обслуживание газовых котлов: технический осмотр и ремонт

Круглосуточная работа котлов приводит к их повышенному износу. Вы согласны, что эксплуатация отопительного и водонагревательного оборудования должна быть безопасной? Для чего проводят периодические осмотры и ремонт газовых агрегатов.

Профилактика с определением имеющихся дефектов позволяет предупредить возникновение аварийных ситуаций. Кто должен проводить обслуживание газовых котлов и какой комплекс мероприятий оно включает? Именно эти вопросы мы детально рассмотрим в статье.

Наш материал содержит описание основных этапов проведения сервисных мероприятий, пошаговые фото технического обслуживания. В дополнение мы подобрали видеосюжеты по ТО котла и его составных элементов.

Содержание статьи:

Задачи сервисного обслуживания

Каждый пользователь газового котлоагрегата рассчитывает на его долгую эксплуатацию. Но долговечность оборудования зависит от многих факторов.

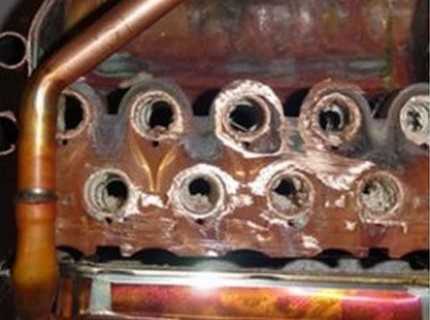

Бесперебойная эксплуатация котла приводит к быстрому износу его рабочих элементов и узлов, а нестабильная подача природного газа – и вовсе к преждевременному выведению из строя дорогостоящего устройства.

Предупредить выведение из строя газового котельного оборудования позволяет только своевременная профилактика, которую реализуют путем гарантийного и постгарантийного обслуживания

Первое техническое обслуживание по правилам необходимо проводить через полгода с момента окончания гарантийного срока службы.

Периодичность проведения технических осмотров и устранения неполадок устанавливается на основании договора, заключаемого между представителем технического хозяйства и владельцем оборудования.

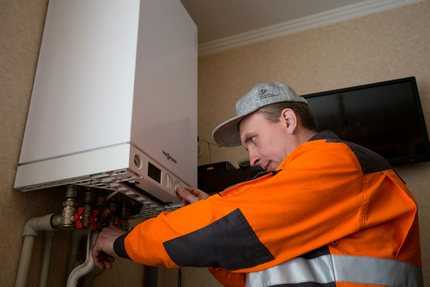

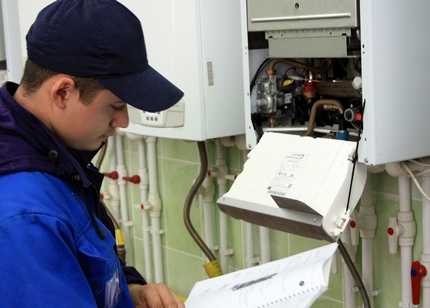

Во время проведения планового осмотра представитель газового хозяйства обращает внимание на следующие моменты:

Галерея изображений

Фото из

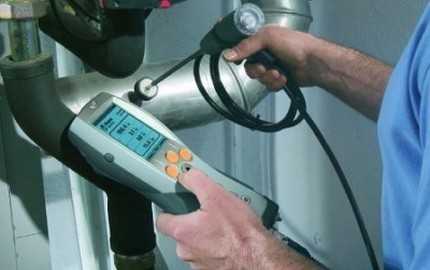

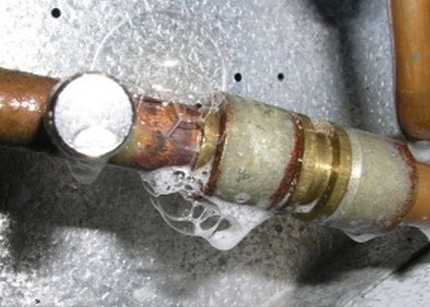

Осмотр соединений металлических труб

Проверка соответствия диаметра сопел

Визуальная оценка цвета пламени горелки

Проверка тяги в вентканалах

Проверка работы котлов и автоматики

Конроль автоматики печных горелок

Проверка герметичности

Контроль санитарного состояния горелок

Неисправности газовых агрегатов, выявленные в период между проведением текущих мероприятий по ТО, устраняются по заявкам владельцев газовых котлов работниками организации, с которой заключался договор.

Сервисное обслуживание котла призвано решить сразу три задачи:

  1. Осуществить контроль устройств .
  2. Проверить правильность функционирования горелок.
  3. Определить актуальное состояние внутренних элементов нагрева эксплуатируемого оборудования.

Каждый из перечисленных аспектов имеет преимущественное значение в сохранении КПД на начальном уровне и продлении срока «жизни» котельной системы в целом.

Кроме того работник газового хозяйства, выполняющий ТО газового котла, обязан осмотреть состояние кранов, соединений металлических трубопроводов. Он должен оценить работоспособность вентиляционных и , герметичность узлов.

В ходе проведения текущего осмотра проводится визуальный контроль сжигания газа, при необходимости выполняется регулировка горелок. Оценка герметичности соединений производится с помощью мыльного раствора или с помощью газоискателей.

В ходе технического обслуживания газового котла должна быть проведена оценка технического состояния всей системы: проверка герметичности соединений, работоспособности кранов, наличие тяги в вентиляционных стояках и дымоходах

Все выявленные нарушения должны устраняться сразу после обнаружения. Проводится восстановление работоспособности деталей и механизмов, в случае невозможности ремонта выполняется замена.

При необходимости детали и узлы газового нагревательного оборудования ремонтируются в мастерской газового хозяйства, с которым заключен договор на обслуживание.

Профессиональное решение вопроса

В проведении профилактических мероприятий по обслуживанию котлоагрегатов на первый взгляд нет ничего сложного. Но заниматься самостоятельной настройкой и чисткой газового котла не стоит. И вопрос не только в опыте.

Столь ответственную процедуру должен выполнять только квалифицированный специалист, имеющий точную технику, необходимую для диагностики неисправностей.

Качество технического обслуживания котельного оборудования напрямую зависит от профессионализма мастера. А потому такую работу следует поручать только профессионалам, имеющим специальный допуск.

В случае возникновения непредвиденной ситуации мастер сможет правильно и быстро отреагировать, не допустив тем самым неоправданно тяжких, порой катастрофических последствий

Согласно пункту 6.2 действующего СНиПа сервисное обслуживание котельного оборудования должны осуществлять лицензированные организации, имеющие в распоряжении свою аварийно-диспетчерскую службу.

Ведущие производители газовых котлов, чтобы не открывать в каждом регионе страны фирменные сервисные центры, выдают организациям, специализирующимся в сфере технического обслуживания, лицензии.

Вам может быть интересна информация о том, как выбрать хороший и надежный газовый котел, рассмотренная в .

Помимо сертификата на выполнение заданного спектра работ такие организации получают полный доступ к техдокументации на оборудование, выпускаемое производителем, а также возможность получать для гарантийной замены новые компоненты котлов. Список сертифицированных фирм обычно указан на сайте производителя.

При выборе сервисной организации и составлении договора следует ориентироваться на два параметра:

  1. Сертификация производителя котла, подтверждением чему является наличие лицензии на проведение работ.
  2. Расположение сервисного центра в том же городе или регионе, что позволит сократить время реагирования выездного мастера.

В большинстве случаев договор на сервисное обслуживание подписывают еще до полноценного запуска котла в эксплуатацию. В нем четко прописывают перечень будущих работ и сроки их выполнения.

В качестве дополнения к договору прилагают паспорт котла, в котором прописаны все конструктивные особенности системы, полный список его узлов и элементов, а также сроки проведения технического обслуживания

Предлагаемые сервисными организациями работы делятся на три типа:

  1. Текущее обслуживание – регулярные профилактические работы, проводимые для оценки технического состояния агрегата, выявления и устранения назревающих поломок, для подготовки агрегата к отопительному сезону и после его завершения перед летним бездействием.
  2. Обслуживание по заявке абонента – включает меры по выявлению нарушений и повреждений системы, диагностику работоспособности газового аппарата или отдельных его частей, устранение поломок и неполадок.
  3. Капитальный ремонт – комплекс мероприятий при поломке агрегата, проводимых при возникновении внештатных ситуаций, спровоцированных воздействием внешних факторов или в результате поломки оборудования.

Регулярность профилактического обслуживания оборудования зависит от и его конструктивного исполнения.

Список обязательных «процедур» текущего обслуживания и капитального ремонта, а также периодичность их исполнения предоставляется производителем к каждой конкретной модели

В среднем текущие осмотры рекомендуется выполнять 2 раза в год. Проводятся они и для аппаратов, включенных в отопительный контур, и для .

Несоблюдение сроков проведения столь важного мероприятия может привести к тяжелым последствиям. Так, засорение трубопровода способно стать причиной сбоя отопительной системы, а – причиной взрыва и пожара.

Галерея изображений

Фото из

Этап 1: Общая диагностика технического состояния оборудования

Этап 2: Регулировка процесса розжига колонки и сжигания газа

Этап 3: Проверка плотности прилегания теплообменника

Этап 4: Контроль состояния и работоспособности турбины

Основные шаги текущего сервиса

Чтобы полностью владеть ситуацией, следует разбираться, какие работы выполняют при обслуживании различных деталей и узлов. Текущее обслуживание котлогенератора включает три основных вида работ: чистку, проверку и регулировку.

Перед выполнением сервисного обслуживания газового оборудования в обязательном порядке отключают систему и поступления газа. Отключенная система должна немного остыть.

Шаг #1 – осмотр отопительных контуров

На этом этапе формируют общее представление о текущем состоянии эксплуатируемой системы.

Первым делом мастер выполняет проверку документов и гарантийной пломбы, определяя соответствие установки газового аппарата требованиям двух основных нормативных документов:

  1. СНиПу – санитарно строительным нормам и правилам.
  2. «Правилам технической эксплуатации и требований безопасности в газовом хозяйстве Российской Федерации».

Поскольку газовый котел представляет собой совокупность оборудования, для работы которого применяется и газ и электричество, визуальному тестированию подлежат и электрические элементы.

Для внешнего осмотра газового котла с агрегата снимают защитный корпус и последовательно обследуют все видимые элементы, выявляя степень изношенности деталей

Проверка состояния котлоагрегата призвана прояснить такие моменты:

  • целостность конструкции устройства;
  • давление газового клапана;
  • электроды розжига при их наличии;
  • состояние соединений газоподводящих путей;
  • работоспособность электроники;
  • исправность аварийных автоматов.

На этом этапе осуществляют контроль и выполняют подкачку , который призван защищать элементы системы и компенсировать давление, которое создается при расширении теплоносителя.

В ходе технического осмотра визуально и с помощью приборов проводится исследование состояние самого агрегата, устройств защиты и газовых коммуникаций

Уровень давления в состоянии холодной воды в зависимости от типа котла составляет 1.1-1.3 бара. Важно следить, чтобы после нагревания давление не превышало рекомендованный норматив, указанный в паспорте к агрегату.

Шаг #2 – прочистка элементов системы

Перед началом работ опорожняют котел. После этого приступают к осмотру газовой горелки, определению качества и направления пламени.

Для этого снимают и последовательно прочищают:

  • подпорную шайбу – устройство которое регулирует положение факела горелки относительно установленного теплообменника;
  • воздушный датчик – он призван регулировать соотношение смеси воздуха и газа;
  • – он вырабатывает сигнал при ухудшении показателей тяги;
  • электрод устройства поджигания – отвечает за поджигание газо-воздушных смесей;

Все металлические конструкции под действием высоких температур и оседания нагара способны со временем деформироваться.

Чтобы окалина не засоряла горелку, являющуюся ключевым рабочим элементом котла, ее необходимо своевременно очищать, используя для это специальные щетки

При нормальном функционировании горелки пламя имеет форму конуса, окрашенного в голубой оттенок. Желтоватый цвет свидетельствует о ее загрязнении.

Проверить работу ключевого рабочего элемента котла и оценить соответствие настроек горелки составу подаваемого газа, а также полноте его сгорания поможет проведение замера и анализа отработанных газов котла.

Очистке подлежит огневой участок на камере сгорания топлива и все части котла, которые непосредственно соприкасаются с факелом. С этой задачей легко справится, используя мягкую щетку и пылесос.

При прочистке форсунок не допускается использоваться металлическую щетку, щетина которой способна повредить поверхность.

Отдельно откручивают и продувают воздухом газовые каналы котла. Подводящий к горелке газ патрубок снимают, разбирают и продувают под давлением.

Отопительная система оснащена двумя фильтрующими элементами. Первый расположен в гидравлическом узле, а второй – на кране с холодной водой. Эти фильтры также нуждаются в периодической чистке от солевых отложений путем промывки.

По мере проведения технического обслуживания все обнаруженные мастером неисправности в обязательном порядке устраняют, заменяя на новые элементы вышедшие из строя детали и узлы.

Шаг #3 – проверка регулирующей автоматики

Котлы современного производства оснащаются системами автоматического регулирования, основное предназначение которых – обеспечивать работу агрегата без постоянного наблюдения человека. По степени сложности автоматика может быть самой разной.

Но независимо от модели ее основными элементами выступают:

  • Термостат – регулирующее устройство, отвечающее за поддержание установленных параметров температуры теплоносителя в котле.
  • Газовые клапаны – призваны открывать и перекрывать подачу газа.
  • Газовая арматура – исполнительное устройство, призванное отрабатывать команды схемы управления котлом.
  • Контроллер – электронное устройство, предназначенное для реализации сложного алгоритма управления агрегатом в зависимости от меняющихся условий внешней среды.
  • Реле минимального и максимального давления – мембраны, воздействующие на группы контактов, выключая при этом агрегат в случае падения/повышения давления ниже/выше значения установки.

Такая техника «болезненно» переносит регулярный спад напряжения. Задача мастера – своевременно обнаружить неполадки в электронной системе, возможные проблемы с деталями и правильно .

Ежегодно проверяться и регулярно настраиваться должен также присоединенный к газовому котлу бойлер, призванный обеспечивать снабжение системы ГВС

Для проверки работоспособности системы безопасности котла и выявления уязвимых участков оборудования мастер имитирует возникновение аварийной ситуации. После запуска системы он наблюдает за скоростью срабатывания сигнализаторов, герметичность отсеченного клапана и других устройств.

При некорректной работе автоматики блок разбирают, а вышедшие из строя мембраны заменяют на новые.

Обследованию подлежит и вводная часть газовой трубы. Ее изучают на наличие коррозии и других повреждений.

Мастер должен убедиться в целостности подводящего газопровода на протяжении всего участка, проложенного в доме, уделяя особое внимание наружной поверхности труб и местам их соединений

Все соединения газового тракта, включая фланцевые, резьбовые и сборные, испытывают на герметичность. Измеряют давление в газопроводе. При необходимости выполняют регулировку газовой арматуры. Места, где с поверхности трубы отслоилась краска, окрашивают повторно.

Отрегулировав все узлы котлоагрегата, мастер выставляет параметры, рекомендованные производителем.

На завершающем этапе осуществляет финальную проверку котла. Мастер заполняет аттестационные документы, подтверждая своей подписью персональную ответственность за качество выполненной проверки. Напоследок делает памятку с указанием периода следующего обслуживания.

Выполнение капитального ремонта

По истечению указанного в паспорте к изделию эксплуатационного периода газовый котел подлежит техническому диагностированию. Основная задача инженерно-технических мероприятий – определить возможность дальнейшей безопасной эксплуатации оборудования.

Капитальный ремонт выполняется с целью восстановления технических характеристик газового нагревательного оборудования. По мере необходимости выполняется замена изношенных деталей и функциональных узлов.

Помимо диагностирования в рамках капитального сервиса выполняют:

  1. Промывку теплообменника.
  2. Комплексное обследование и прочистку всех закрытых узлов котла.

Грамотно проведенный комплекс мероприятий является гарантией исправности работы газового оборудования в течение последующего срока эксплуатации.

Накипь, образовывающаяся в змеевике теплообменника при ненадлежащем техническом обслуживании, приводит к постепенному ухудшению эффективности оборудования

Чистку теплообменника от накипи осуществляют по истечении первых пяти лет с момента ввода в эксплуатацию котлоагрегата. Хотя большинство сервисных организаций профилактические промывки рекомендует проводить раз в два года.

Простая процедура промывки теплообменника котла позволяет устранить проблему на этапе образования накипи.

Для проведения капитальной чистки снимают кожух устройства и разбирают все съемные части агрегата. Отдельно демонтируют теплообменник и с помощью насосной станции тщательно промывают его химическими реактивами.

Такая промывка позволяет убрать всю накипь, которая за несколько лет образовалась в трубопроводах и ребрах теплообменника. После этого производят сборку котла и заполняют систему теплоносителем.

Помимо обслуживания самого газового котла и подводящего к нему газопровода важно осуществлять регулярную проверку состояния дымовых труб

Чистка дымовых каналов, призванных отводить продукты сгорания от газовых приборов и создавать тягу, в перечень необходимых к выполнению мастером мероприятий не входит.

Эту работу он может выполнить за дополнительную плату. При желании прочистку дымовой трубы можно выполнить и собственными силами. Ее промывку желательно выполнять хотя бы раз в год.

Эксплуатация котла при форс-мажоре

В случае возникновения чрезвычайной ситуации необходимо как можно быстрее среагировать на проблему и постараться вернуть котел в рабочее состояние. Поломки, если и возникают, то как раз в сезон отопления.

И причиной этому чаще всего служит то, что агрегат работает на максимальной мощности без перерыва долгий период.

Агрегат может выйти из строя в самый неподходящий момент, долгий период работая на пределе возможностей, что приводит к быстрому изнашиванию деталей

К такому же плачевному результату нередко приводит и низкокачественное топливо, которое нередко подается в газовую систему.

Имея на руках договор о сервисном обслуживании, хозяину остается лишь позвонить в организацию. Получив заявку, ремонтная бригада прибудет на место и устранит неполадку.

Поскольку в сервисных центрах всегда ведется учет котлов, специалисты выездной бригады прибывают на место уже с необходимым набором инструментов и запасных частей, которые соответствуют конкретной модели установленного в доме газового котла.

Но бывают ситуации, когда в пик отопительного сезона ремонтные бригады «на разрыв». И заявку удовлетворить мастера могут не так быстро, как хотелось бы. Некоторые хозяева в этом случае прибегают к услугам «частников».

Но стоит учитывать, что вызвать первого попавшегося «газовщика» – не лучший вариант. И дело даже не кругленькой сумме, которую придется выложить хозяину. Ведь никто не гарантирует, что мастер сможет выполнить ремонт на высоком профессиональном уровне в условиях авральной ситуации.

А потому, чтобы избежать подобных ситуаций и сэкономить лишние расходы, стоит не пренебрегать возможностью провести текущее техническое обследование до наступления холодов.

Выводы и полезное видео по теме

Видео о последовательности выполнения действий при ТО газового котла:

Видео-руководство по очистке горелки:

Регулярное обслуживание газового котла позволяет еще на начальном этапе выявлять наметившиеся проблемы и не доводить ситуацию до того момента, при котором эксплуатация оборудования начнет представлять угрозу для здоровья и жизни домочадцев.

Вы столкнулись с необходимостью срочно вызвать мастера для диагностики газового котла? Или в процессе технического обслуживания вам пришлось оплачивать дополнительные услуги? Расскажите о своей ситуации – возможно ваш опыт будет полезен другим владельцам газового оборудования. Оставляйте свои комментарии под статьей.

sovet-ingenera.com

особенности, устройство и отзывы :: SYL.ru

Многие владельцы частных домов хотят подробнее узнать о принципе работы газовых котлов, так как именно эти устройства используются в качестве основных элементов отопительной системы. Это связано с относительной дешевизной применяемого топлива в виде природного газа. Кроме того, рассматриваемые приборы имеют небольшие габариты и безопасны в эксплуатации.

Базовые элементы конструкции

Прежде чем коснуться непосредственно принципа работы газовых котлов отопления, следует ознакомиться с их строением. Обычно устройства состоят из следующих элементов.

  1. Горелка обеспечивает нагрев теплоносителя. Газ подается в камеру сгорания посредством специальных форсунок, которые позволяют равномерно распределить пламя.
  2. Теплообменник отдает тепловую энергию жидкости, циркулирующей в отопительной системе.
  3. Система автоматики предназначается для безопасности и управления режимом работы.
  4. Приспособление для отвода отработанных газов.

Иногда в котел встраивается циркуляционный насос, позволяющий обеспечивать принудительное движение теплоносителя в трубах системы отопления. Однако такие модели стоят дороже. Они не пользуются популярностью у потребителей. Чаще всего насос устанавливается отдельно.

Принцип работы газового котла отопления: схема нагрева

Основная функция отопительного оборудования заключается в подогреве теплоносителя путем прямой передачи тепловой энергии, которая образуется в ходе горения газообразного вещества. Для наглядности ниже рассматривается процесс работы одноконтурного устройства, неспособного обеспечивать нагрев воды для потребительских нужд.

Газ, подающийся под определенным давлением из магистральной сети, попадает в специальную камеру, где и происходит его возгорание. Важно, чтобы данный процесс был полностью безопасным. Мощность горения контролируется при помощи различных датчиков и системы автоматики.

При появлении пламени происходит выделение значительного объема тепла. Оно передается отопительной системе непосредственно через теплообменник, внутри которого циркулирует рабочая жидкость. Нагрев осуществляется снаружи. На теплообменник воздействует струя горящего газа. В качестве материала для этого элемента используется чугун, сталь или медь.

Отвод продуктов сгорания

С устройством и принципом работы газовых котлов примерно стало все понятно, но необходимо понимать, как работают другие важные узлы отопительного агрегата. Немаловажную роль играет система удаления продуктов сгорания. Она может быть открытого или закрытого типа. В первом случае отработанные газы выходят через дымовую трубу системы вентиляции. Что касается подачи воздуха, то она осуществляется из помещения, где установлен прибор без каких-либо дополнительных приспособлений. Турбинные горелки относятся к конструкциям закрытого типа. Они обеспечивают принудительный забор воздуха и отвод газов посредством специальных трубопроводов.

Функционирование системы автоматики

Используемые принципы работы автоматики газовых котлов призваны обеспечить безопасную эксплуатацию и добиться поддержания определенной температуры теплоносителя на протяжении какого-то времени. Приборы оснащаются всевозможными датчиками и терморегуляторами.

Автоматические системы защиты позволяют отключать подачу газа при его временном отключении. Система просто перестанет работать. Ее будет необходимо перезапустить вручную сразу после возобновления транспортировки газа по сетевой магистрали. Это можно сделать за несколько минут.

Современные модели имеют энергосберегающие функции, а также способ защиты от замерзания. Температурный режим теплоносителя регулируется посредством специальных датчиков. Если столбик термометра снизится до 5 градусов, то включение котла произойдет автоматически для прогрева.

Новые модели начали оснащаться системами самодиагностики. В процессе эксплуатации анализируется состояние основных узлов, после чего информация передается на дисплей посредством кодов ошибок. Такой технологичный способ позволяет выявить около 90 процентов вероятных неисправностей.

Принцип работы двухконтурных газовых котлов

Часто требуется не только отопить какое-то помещение, но и обеспечить нагрев воды для бытовых нужд. В этом случае помогут двухконтурные газовые котлы. Принцип работы таких устройств практически не отличается от одноконтурных аналогов. Однако есть дополнительные элементы.

Нагрев воды в контуре ГВС происходит косвенным образом. Чтобы получить горячую воду, необходимо на протяжении всего времени поддерживать определенную температуру в основном контуре для отопления. При нагреве воды будет работать и отопительная система. Такой вариант неприемлем летом, поэтому на обратном трубопроводе устанавливается кран, способный прерывать циркуляцию теплоносителя. В этом случае нагревать будет только вода.

Как функционируют конденсационные устройства?

В обычных приборах продукты сгорания минуют теплообменные поверхности и отдают часть энергии рабочей среде отопительной системы. Отработанные газы отводятся через обычный дымоход. В данном случае теряется определенная часть тепла в виде водяного пара, появившегося при сжигании топлива.

Принцип работы конденсационных газовых котлов несколько отличается. Устройства способны использовать скрытую энергию водяного пара. Они оснащены нагнетающим вентилятором, который имеет изменяемое количество оборотов. В связи с этим камера сгорания является закрытой. Выброс отработанных газов производится при помощи коаксиального дымохода.

Изменяемое число оборотов вентилятора позволяет регулировать соотношение газа и подаваемого воздуха. Конденсационный котел не во всех случаях функционирует с максимальной отдачей. Чтобы прибор работал в экономичном режиме, необходимо поддерживать температуру теплоносителя на обратном трубопроводе менее 57 градусов.

Коэффициент полезного действия конденсационного устройства повышается с уменьшением рабочей температуры отопительной системы. В других ситуациях эффективность несколько снижается. Поэтому такой прибор уместен при использовании с теплыми полами, где рабочий диапазон температур колеблется в пределах 40-45 градусов.

В отличие от обычного котла, конденсационный аналог обладает теплообменником большей площади. В нем отработанные газы охлаждаются до температуры ниже 40 градусов. Процесс конденсации происходит непосредственно в теплообменнике, поэтому он изготавливается из материалов, устойчивых к коррозии.

Как работают настенные приборы?

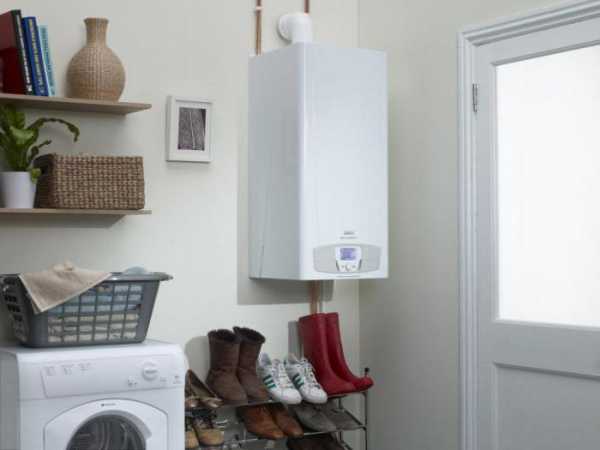

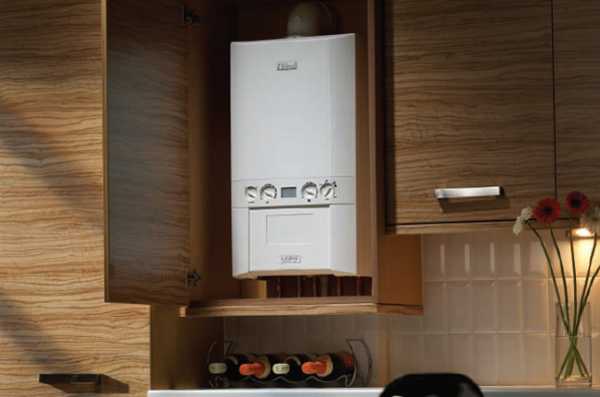

Для небольших домов вполне подойдут настенные газовые котлы. Принцип работы их примерно тот же, но используются менее габаритные детали и дополнительные элементы в виде циркуляционного насоса и мембранного бака. От обычных аналогов они отличаются компактными размерами.

Как и в случае с напольными конструкциями, настенные газовые котлы могут быть одноконтурными или двухконтурными. Они могут быть оснащены закрытой или открытой камерой сгорания. Устройства фиксируются на стене при помощи специальных кронштейнов.

Принцип работы газового котла настенного типа базируется на наличии сложной системы автоматики, которая считается наиболее капризным блоком в плане технического обслуживания. Она часто дает сбой в процессе эксплуатации устройства. Своими руками отремонтировать ее проблематично, поэтому приходится вызывать специалиста, что приводит к дополнительным расходам.

Правила эксплуатации

Как видно, принцип работы газового котла не так прост, поэтому при использовании необходимо придерживаться ряда правил.

  1. Первый запуск устройства должен осуществлять только технический работник специализированного учреждения. Он протестирует корректность работы всей системы.
  2. Многие пренебрегают проведением ежегодного обслуживания, но делать этого не стоит. Своевременное удаление загрязнений из камеры сгорания и устранение нагара в трубах позволяет увеличить эксплуатационный период прибора.
  3. Желательно избегать таких ситуаций, когда температура поднимается выше 90 градусов. Это может быть губительно для устройства. При эксплуатации рекомендуется придерживаться диапазона от 65 до 90 градусов.
  4. Для избежания аварийных ситуаций в ходе работы котла от повышения давления следует подсоединить группу безопасности, состоящую из манометра, приспособления для отвода воздуха и предохранительного клапана.
  5. Если при использовании превышен период эксплуатации, отраженный в техническом паспорте, то необходимо проведение экспертизы для безопасной эксплуатации.

Отзывы об устройствах в заключение

Понимая принцип работы газового котла, можно сделать осознанный выбор в пользу той или иной модели. Однако самое главное заключается в определении мощности, которая необходима для нормального отопления жилого дома. Она рассчитывается с учетом общего объема помещений и уровня теплоизоляции ограждающих конструкций. Показатели мощности газового оборудования указываются в техническом паспорте.

Потребители оставляют множество положительных отзывов о настенных устройствах. Они отмечают их компактность и эффективную систему автоматики. При выборе места установки проблем не возникает. О напольных приборах отопления положительно высказываются владельцы больших домов, где есть возможность выделить отдельное помещение для агрегата.

www.syl.ru

Инструкция по эксплуатации газового котла: правила и техники безопасности

Современные газовые котлы — высокотехнологичное современное оборудование, которое использует для нагрева теплоносителя (воды, антифриза) природный (метан) или сжиженный (пропан-бутан) газ — экологичное топливо, сравнительно дешевое, удобное. Правильная эксплуатация газовых котлов не несет повышенной опасности. Однако при этом следует четко придерживаться инструкции и соблюдать меры техники безопасности.

Работа современного газового котла предполагает минимальное участие человека.

Общие указания по эксплуатации

Перед тем как начать эксплуатировать газовый котел, необходимо подключить его к газовой сети, трубам отопления, холодного и горячего водоснабжения (если агрегат двухконтурный и предназначен также для приготовления горячей воды), электрической сети, которые должны отвечать техническим характеристикам машины. Подключение к газу проводят только сертифицированные работники газовой службы. Воду присоединяют и осуществляют первый запуск котла представители специализированной организации по обслуживанию систем отопления. При подключении строго придерживаться требований гарантийного талона и инструкции по эксплуатации, иначе гарантия аннулируется.

Газовый котел может быть использован лишь для целей, для выполнения которых он предназначен.

Таблица необходимого объема котельной в зависимости от мощности котла.

Завод-изготовитель не несет ответственности при неправильной эксплуатации котла, нарушении правил эксплуатации и за повреждения, связанные с этим. Гарантия при этом также аннулируется.

Монтаж, сервис и другие работы должны производиться в полном соответствии с нормативно-технической документацией и руководством пользователя. Использоваться при этом должны только оригинальные запасные части.

При обнаружении неисправности в работе и/или поломке агрегата надлежит безотлагательно отключить краном подачу газа и вызвать квалифицированного специалиста. Строго запрещается производить любые работы с газовым котлом самостоятельно.

При производстве любых работ с воздуховодами и дымоходами или рядом с ними, необходимо отключить устройство и перекрыть газ. После завершения работ, перед включением котла, следует проверить функциональность воздуховодов и дымоходов.

Вернуться к оглавлению

При отключении газового котла на длительное время

  • перекрыть газовый кран;
  • при питании автоматики котла от электросети и наличии электрического водяного насоса, отключить их от линии;
  • перекрыть краны системы холодного и горячего водоснабжения, системы отопления;
  • если система отопления наполнена водой и ожидается опускание температуры окружающего воздуха ниже 0°С, надлежит слить воду из системы отопления;
  • окончательное отключение агрегата следует поручить специалисту.

При чистке котла следует отключить его. Чистить аппарат разрешается влажными матерчатыми тряпками с мягким моющим средством, мыльной водой. Нельзя использовать для чистки агрессивные химические вещества, в том числе и моющие, инсектициды, прочие токсические вещества.

Пользоваться и хранить легковоспламеняющиеся вещества в одном помещении с газовым агрегатом категорически запрещается.

Вернуться к оглавлению

Правила техники безопасности

Нормативные требования к помещению для установки газового котла.

  1. Не разбирать и не демонтировать аппарат самостоятельно.
  2. Аккуратно обращаться с проводом электропитания.
  3. Не класть посторонние предметы на агрегат.
  4. Не залезать на аппарат.
  5. Не пользоваться стульями, табуретами, столами, другими неустойчивыми предметами чтобы подняться для чистки настенного котла.
  6. Следить за уровнем теплоносителя, своевременно доливать его в систему отопления.
  7. В некоторых марках котлов запрещается использовать антифриз в качестве теплоносителя.
  8. Не разрешается использование агрегата детьми или неопытными пользователями.
  9. При возникновении запаха газа незамедлительно остановить агрегат и закрыть основной газовый кран, раскрыть окна и двери, вызвать по телефону из другого помещения представителей газовой службы и специализированной службы по ремонту отопительного оборудования.
  10. При появлении запаха дыма или гари немедленно остановить устройство, перекрыть газовый кран, отключить электропитание, открыть окна и двери, вызвать представителей специализированной службы по ремонту отопительной аппаратуры.
  11. Категорически запрещается вносить изменения в систему газоотвода и в автоматику, в том числе в предохранительный клапан.

Здесь приведена общая инструкция по эксплуатации газовых котлов. Конкретные пункты для каждой марки котла имеются в руководстве пользования, которая должна быть в комплекте поставки любого агрегата.

1popechi.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
