Elco Швейцария | www.ecocat.biz

Elco Швейцария горелочные УСТРОЙСТВА

Горелки Elco

Газовые горелки
Жидкотопливные горелки
Комбинированные горелки
Газовые линии

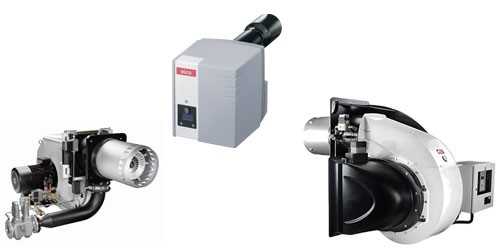

ELCO предлагает полный диапазон моноблочных и двухблочных горелок мощностью до 45 МВт для отопления, промышленного применения и производства.

 О производителе

Родиной ELCO является Швейцария. Продукция ELCO – горелочные устройства – несет в себе традиции швейцарских мастеров, а это прежде всего, точность и высокое качество изделий.
Находясь в самом сердце Европы, фирма ELCO ориентируется прежде всего на высокие требования и уровень европейского потребителя.

Газовые, жидкотопливные и комбинированные горелки ELCO пользуются репутацией первоклассного оборудования. В основе такой репутации лежит многолетний опыт разработки самых разнообразных технических решений и научно-исследовательская деятельность. Когда требуется обеспечить работу в экстремальных условиях, на буровой платформе в Каспийском море, либо свести до минимума уровень загрязнения на заводе в Швейцарии, авторитетные производители котлов и прочего оборудования доверяют нашим изделиям и отдают предпочтение индивидуальным решениям от ELCO.

В последние десятилетия торговая марка Elco приобрела международный статус. Заводы по производству горелок расположены в Германии, во Франции и в Италии, а наши горелки можно встретить во многих частях земного шара. Каждая горелка Elco сертифицируется в соответствии с требованиями европейских, международных и национальных норм по качеству и безопасности.

Обширная производственная программа позволяет покрыть основную часть потребностей современного рынка теплотехнической продукции как по мощностям, по видам топлива, так и по возможностям снижения расхода энергоносителей.

Для того, чтобы удовлетворить требования по уровню эмиссии NOx, в газовых горелках применяется головка с внутренней рециркуляцией, в дизельных или комбинированных горелках – головка со свободным факелом (Freeflame ®).

 Представительства и сервисные центры Elco

Европа: Босния, Болгария, Хорватия, Кипр, Чехия, Дания, Англия, Эстония, Франция, Греция, Италия, Ирландия, Лихтенштейн Люксембург, Македония, Мальта, Норвегия, Румыния, Россия, Испания, Швеция, Польша, Португалия, Сербия, Словения, Украина.

Другие страны: Конго, Чили, Китай, Египет, Индия, Израиль, Япония, Иордан, Казахстан, Ливия, Малайзия, Марокко, Перу, Сингапур, Саудовская Аравия, Юж.Корея, Шри Ланка, Таиланд, Тунис, Турция, Уругвай, Вьетнам, Йемен.

 История

1928 Основание фирмы ELCO в г. Филтерс, Швейцария
1952 Основание фирмы Klockner Warmetechnik, Германия
1992 Klockner Warmetechnik приобретает фирму Stromungsmaschinen GmbH в г. Пирна. Начало производства горелок Дуоблок в Пирне
1994 Объединение ELCO и Klockner Warmetechnik в компанию ELCO Klockner Heiztechnik GmbH. Перевод производства горелок Моноблок из г. Гехинген в г. Пирна
1995 Открытие испытательной и исследовательской лаборатории в г. Пирна
1998 ELCO Klockner Heiztechnik в Пирне становится центром производства горелок промышленного ряда
2001 Klockner Heiztechnik входит в MTS Group (Merloni Thermo Sanitari), Fabriano, Italy, также появляется новое название ELCO S.A.S.
2008 ELCO S.A.S. входит в ARISTON THERMO GROUP
2009 Начало производства горелок серии VECTRON и ESCARGOT мощностью 40кВт – 5000кВт
2010 Начало производства инновационных газовых горелок NEXTRON N6, N7 мощностью 2…5МВт мощностью 40кВт – 5000кВт
2011 Начало производства двухтопливных версий горелочных устройств N6 и N7.

Горелочные устройства изготавливаются при строгом соблюдении требованийсистемы управления качеством по EN ISO 9001.

При разработке горелочных устройств огромное внимание уделяется вопросам надежности и безопасности.

Все горелочные устройства оснащаются устройствами контроля в соответствии с требованиями международных и национальных норм.

Предприятие имеет современную лабораторию, позволяющую испытывать горелки в широком диапазоне мощностей и на разных видах топлива, моделировать различные условия эксплуатации и конструкции котлов.

Вся продукция сертифицируется в соответствии с требованиями европейских, международных и национальных норм по качеству и безопасности

 Сохранение окружающей среды и энергоресурсов

Снижение NOx

Фирмой внедрены и разработаны эффективные методы и устройства для снижения выбросов вредных веществ в атмосферу.

При использовании наших систем обеспечивается снижение NOx до значений < 80 мг/кВтч при сжигании природного газа и < 200 мг/кВтч при сжигании дизельного топлива. (Расчет согласно европейским нормам)

Газовые горелки
Головка горелки Дельта 2-го поколения

Жидкотопливные и комбинированные горелки
Головка горелки “Свободный факел”

 Удаленный контроль и диспетчеризация

Горелочные устройства оснащаются электронными менеджерами горения, которые по желанию заказчика могут дополняться модулями частотного регулирования электромотора вентилятора и оптимизации по остаточному кислороду в дымовых газах.

Горелки с электронным менеджером горения очень легко и точно настраиваются с помощью персональных компьютеров. Возможен обмен информацией с удаленными пультами диспетчеризации через модемы или шины данных.

Регулирование числа оборотов электромотора вентилятора позволяет сократить потребление электроэнергии на 75% и в значительной степени снизить шум.

Регулирование по остаточному кислороду.

За счет постоянной самооптимизации настроек горелки с минимальным необходимым коэффициентом избытка воздуха и частотного регулирования электромотора вентилятора обеспечивается максимальный КПД всей установки и экономия энергоносителей.

 Использование различных видов топлива

Производственная программа Elco включает в себя широкую гаму горелочных устройств, работающих на различных видах газа, жидкого топлива и нескольких видах топлива.

Горелки Elco промышленной серии разрабатываются и изготавливаются в соответствии с пожеланиями заказчика и с учетом условий данного конкретного процесса.

Фирмой разработана специальная серия горелок RPD. Эти горелки за счет своей конструкции могут сжигать от одного до трех видов топлива.

Горелки успешно применяются в процессах по утилизации различных промышленных и низкокалорийных газов.

Газовые горелки

Фирма Elco выпускает газовые горелки вдиапазоне мощностей от 14 кВт до 45000 кВт.

Мы стремимся внести свой посильный вклад в дело сохранения окружающей среды, поэтому все

 наши горелки отличаются низкими выбросами NOx. Кроме того, практически любая серия горелок включает в себя исполнения , позволяющие сжигать газ практически без вредных выбросов.

Имеются исполнения “дуоблок” и “моноблок”, причем каждый наш заказчик сможет получить продукт, соответствующий условиям конктретного проекта.

Мы предлагаем системы, которые позволят Вам экономить энергоносители и снижать шум. Горелки с электронными менеджерами горения могут либо сразу, либо в последствии оснащаться модулями частотного регулирования числа оборотов и оптимизации по остаточному кислороду в дымовых газах.

Тщательный подбор вентиляторов и сама конструкция узла смешения обеспечивают стабильное горение факела без пульсаций.

Бесступенчатое модулированное регулирование горелок – это современный уровень техники.

Практически все наши газовые горелки мощностью свыше 200 кВт выпускаются с бесступенчатым модулированным регулированием мощности.

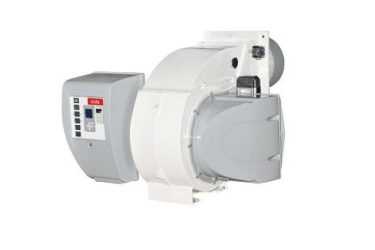

 Горелки газовые моноблок

Одноступенчатые, двухступенчатые (Duo) или плавно-двухступенчатые (Duo plus) горелки мощностью от 14 кВт до 2100 кВт в исполнении Low NOx с пневматическим или электронным (Modulo) регулированием соотношения газ/воздух, а также с возможностью частотного регулирования вентилятора горелки (Vario)

Горелки исполнения DuoPlus, Modulo и Vario могут работать в модуляционном режиме при соединении с ПИД-регулятором.

Газовые горелки ELCO, типоряд VG1 (14 – 85кВт)

Газовые горелки ELCO, типоряд VG2 (40 – 210кВт)

Газовые горелки ELCO, типоряд VG02 (40 – 210кВт)
(с 15 мая 2011г остановлено производство VG02Duo и VG02DuoPlus)

Газовые горелки ELCO, типоряд VG3 (70 – 360кВт)

Газовые горелки ELCO, типоряд VG4 (150 – 610кВт)

Газовые горелки ELCO, типоряд VG04 (120 – 570кВт)
(с 15 мая 2011г остановлено производство VG04Duo и VG04DuoPlus)

Газовые горелки ELCO, типоряд VG5 (170 – 1160кВт)

Газовые горелки ELCO, типоряд VG05 (240 – 1040кВт)
(с 30 июня 2012г остановлено производство VG05DuoPlus)

Газовые горелки ELCO, типоряд VG6 (300 – 1907кВт)

Газовые горелки ELCO, типоряд VG06 (230 – 2100кВт)
(с 30 июня 2012г остановлено производство VG06DuoPlus)

Газовые горелки ELCO, типоряд ES08

Газовые горелки в исполнении Low NOx с модулированным регулированием мощности при работе на природном газе. Мощностью от 500 кВт до 4600 кВт.

Газовые горелки ELCO, типоряд ES08 G (500 – 4500кВт)
(с 01 марта 2011г остановлено производство ES08G)

Газовые горелки ELCO, типоряд NEXTRON

Модулированные горелки мощностью от 390 кВт до 3000 кВт с механическим (R), электронным (E) или пневматическим (V) регулированием соотношения газ/воздух. Исполнение огневой трубы: стандартное или с системой Low NOx.

Газовые горелки ELCO, типоряд N6 (390 – 2900кВт) – стандартное исполнение

Газовые горелки ELCO, типоряд N7 (580 – 5000кВт) – стандартное исполнение

Газовые горелки ELCO, типоряд N6 (340 – 2850кВт) – с системой LowNOx

Газовые горелки ELCO, типоряд N7 (500 – 4200кВт) – с системой LowNOx

Газовые горелки ELCO, типоряд ЕК

Модулированные горелки мощностью от 250 кВт до 11000 кВт. Исполнение огневой трубы: стандартное или с системой Low NOx. С механическим (R) или электронным (E) регулированием соотношения газ/воздух.

Газовые горелки ELCO, типоряд Е10

Модулированные горелки мощностью от 1300 кВт до 14000 кВт. Исполнение огневой трубы: стандартное или с системой Low NOx. С электронным регулированием соотношения газ/воздух.

Газовые горелки ELCO, типоряд E10 (1300 – 14000кВт)

 Горелки газовые дуоблок

Серия ЕК DUO G

Горелки исполнения дуоблок с электронным регулированием соотношения газ/воздух. Исполнение Стандартное и Low NOx. Мощность от 600 кВт до 16000 кВт

Характеристики:

Серия RPD G

Горелки исполнения дуоблок с механическим и электронным регулированием соотношения газ/воздух. Исполнение огневой трубы: стандартное и Low NOx. Мощность от 670 кВт до 45000 кВт

– полностью автоматические двухблочные газовые горелки
– мощность от 670 до 45 000 кВт
– топливо: природный, сжиженный, попутный газ, биогаз
– регулирование: модулированное с электронным или механическим
– исполнение: стандартное, Low NOx
– низкое содержание вредных выбросов
– давление подключения до 300 мбар
– вентилятор подачи воздуха (устанавливается отдельно)
– подача вторичного воздуха с температурой до 350° С
– возможность изменения габаритов пламени
