Electrolux star epvs 200 – Electrolux STAR EPVS-200 приточно вытяжные установки

Electrolux STAR EPVS-200 приточно вытяжные установки

Описание и рекомендации по использованию мини-вентиляционной установки Electrolux STAR EPVS-200

Приточно-вытяжные компактные вентиляционные установки Electrolux EPVS-200 используются в небольших системах вентиляции (от 200 до 2000 м3/ч). Их часто ставят в частные дома, квартиры, небольшие офисы, магазины и т.д.

Составляющие и комплектность установки:

  • Вентиляторы (приточный, вытяжнй)
  • Теплообменник-рекуператор
  • Система фильтрации (фильтр грубой очистки)
  • Система автоматики
  • Дополнительный электрический нагреватель
  • Пульт управления
  • Инструкция, гарантийные талоны и тд



Компактные приточно-вытяжные установки Electrolux EPVS-200 наиболее просты в установке, поскольку поставляются они в собранном виде в цельном корпусе. Все комплектующие уже установлены внутри машины.

Принципиальная схема установок



 Рис. 1 – Принципиальная схема основных компонентов установки



PV — вентилятор приточного воздуха;
IV — вентилятор вытяжного воздуха;
PR — пластинчатый теплообменник;
PF — фильтр для наружного воздуха;
IF — фильтр для вытяжного воздуха;
TJ — датчик температуры приточного воздуха; TL — датчик температуры наружного воздуха.

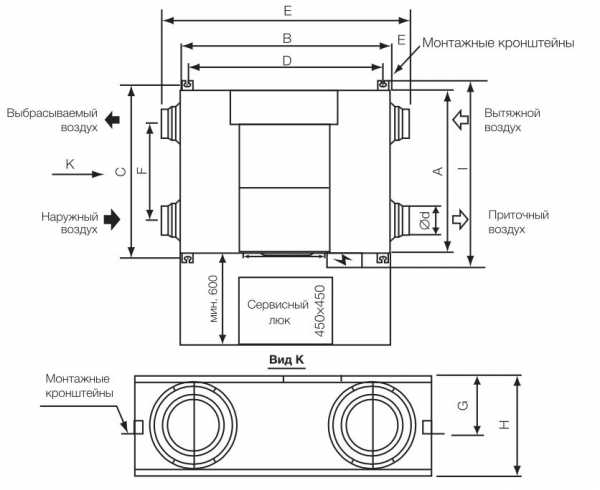

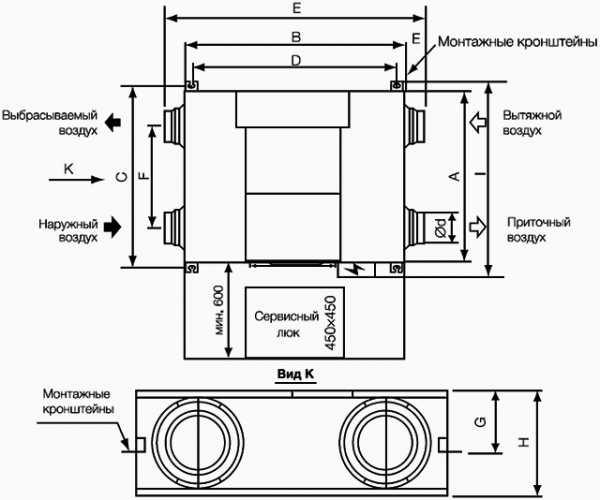

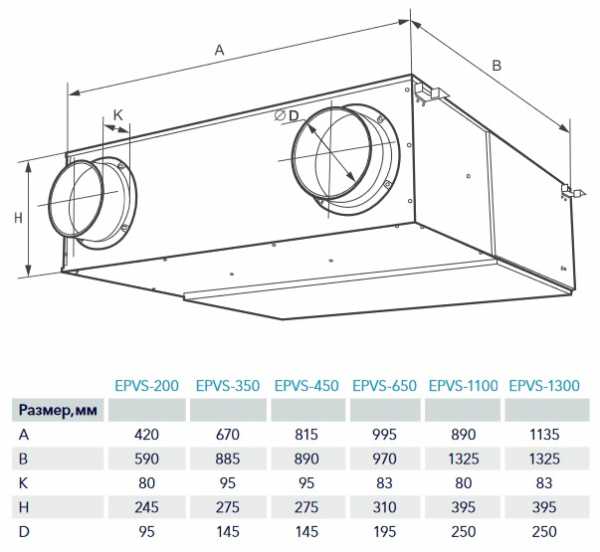

Габаритные размеры и место для обслуживания

Модели установок

Размеры (мм)

Вес ус- тановки нетто (кг)

A

B

C

D

E

F

G

H

I

d

EPVS-200

420

590

465

500

750

245

30

245

505

95

17





Для монтажа установки ее необходимо только подвесить под потолок или на стену, состыковать с системой воздуховодов и подключить электропитание.

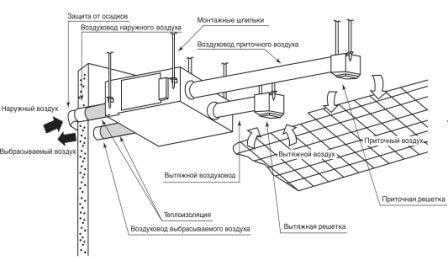

Стандартная схема монтажа

Рис. 2 – Схема монтажа



Одним из наиболее важных параметров данной серии приточно-вытяжных установок с рекуперацией тепла является ее высокая энергоэффективность засчет передачи тепловой энергии от удаляемого теплого воздуха приточному холодному.

Эффективность современных мембранных рекуператоров, которые используются в этих установках достигает 70%.

Использование приточно-вытяжных установок Electrolux EPVS-200 с рекуперацией тепла особенно актуально для нашего климата, когда зимний период года длится 7-8 месяцев в году.

По опыту наших исследований и расчетов, окупаемость приточно-вытяжных установок с рекуперацией в среднем происходит за 1,5-2 года работы. Если сравнивать с оборудованием, которое греет приточный воздух электричеством.

Высокая эффективность рекуперации достигается засчет современной технологии использования теплообменника-рекуператора мембранного типа с возможностью передачи части тепла с влагой через поверхность рекуператора.

Однако, одной рекуперации недостаточно для полноценного нагрева, поэтому необходимо устанавливать вспомогательный нагреватель, хотя его мощность уже значительно меньше, чем была бы нужна для нагрева такого же объема воздуха без использования рекуперации.

Рекомендуемая мощность вспомогательных нагревателей:

Модель установки

Мощность вспомогательного нагревателя, кВт

Мощность вспомогательного нагревателя для установки с дополнительным вентилятором, кВт

EPVS-200

1,8

2



 Управление

Управление данной моделью оборудования происходит абсолютно простым образом. Включение/отключение и регулирование необходимых параметров осуществляется с помощью пульта управления:

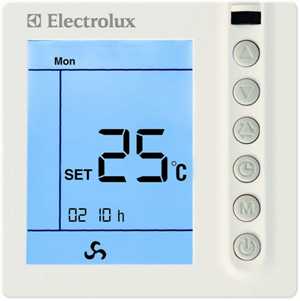

Рис.3 – Внешний вид пульта управления




Преимущества и недостатки данной модели приточно-вытяжной установки

Преимущества:

Недостатки:

Простота монтажа, обслуживания и эксплуатации

Не очень мощный напор вентиляторов (накладывает ограничения на длину сети воздуховодов)

Высокая энергоэффективность

Отсутствует возможность напрямую регулировать температуру приточного воздуха

Отличная шумоизоляция



Программируемый режим работы (таймер)





Рекомендации по подбору приточно-вытяжной установки:

Тип помещения

Без курения

Обычное помещение

Учебные заведения





Кинотеатры и магазины



Офисы

Комп. залы

К-во свеж. возд./чел., Q (м3/чел.)

17~42

8~20

8.5~21

25~62

40~100

Кратность воздух-мена, P (раз в час)

1.06~2.65

0.5~1.25





1.06~2.66



1.56~3.9

2.5~6.25



Тип помещения

Сумеренным количеством курящих



С большим к-вомкурящих

Столовые



Гостевые комнаты



Конференц- залы



К-во свеж. возд./чел., Q (м3/чел.)

20~50

30~75

50~125

Кратность воздух-мена, P (раз в час)

1.25~3.13



1.88~4.69



3.13~7.81



Необходимо отметить, что данный способ подбора является очень ориентировочным и подходит для проектирования сложных вентиляционных систем.

поэтому мы рекомендуем выполнять подбор основываясь на основных правилах проектирования под каждый конкретный объект и аэродинамических характеристиках:

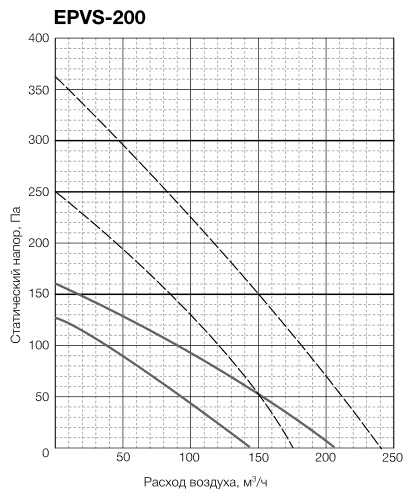

Аэродинамическая характеристика установки Electrolux EPVS-200



В случае, если необходимо использовать более длинную сеть воздуховодов и при этом будут высокие потери, производитель рекомендует использовать специальные подпорные вентиляторы:

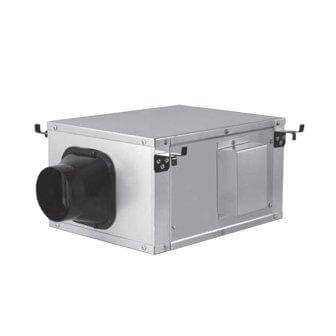

Рис.5 – Подпорный вентилятор Electrolux EPVS/EF-200



Они позволяют повысить производительность установки при высоких потерях давления.

По характеристике видно, как меняется производительность с использование подпорных вентиляторов и без их использования.

Более подробная информация об установках Electrolux EPVS-200 представлена производителем в инструкции по монтажу и эксплуатации.

Обслуживание и уход:

Для стандартных условий работы (без серьезных загрязнений воздуха окружающей среды и нормальным внутренним климатом) рекомендуется проводить очистку или замену фильтров не режем, чем 1 раз в 12 месяцев. Желательно проводить эти процедуры 1 раз в 3-4 месяца.

Не рекомендуется использовать оборудование данного типа для транспортирования воздуха с повышенным содержанием влаги, пыли и т.д.

Наши специалисты с удовольствием проконсультирую вас и подберут установку необходимой мощности. Цены на ПВУ Electrolux STAR зависят от их технических характеристик.



www.ads-vent.ru

Приточно-вытяжная установка Electrolux EPVS-200 STAR

Компактная приточно-вытяжная установка Electrolux EPVS-200 STAR с рекуперацией тепла и влаги



Приточная установка EPVS 200 – имеющее небольшие габариты эффективное оборудование для очистки и подачи воздуха в помещения жилого и промышленного типа небольших размеров. Производительность составляет 200 м3 в час. При изготовлении данной системы использовались инновационные разработки и современные материалы, которые позволили сделать ее надежной и функциональной. Энергозатраты значительно снижены благодаря применению пластинчатого рекуператора, который забирает влажность и тепло из отработанного воздуха и передает их в поступающий, одновременно с этим осуществляя фильтрацию загрязняющих частиц.

Electrolux EPVS 200 имеет все необходимое для монтажа и пуско-наладочный работ. Она оснащена:



  • Вытяжным и приточным вентиляторами с эффективной крыльчаткой;
  • Двумя фильтрами;
  • Рекуператором;
  • Автоматикой с пультом ДУ.



Двигатели Star EPVS 200 имеют встроенные контакты, обеспечивающие защиту от перегревания. Вентиляторы могут работать на двух скоростях. Установка EPVS 200 должна монтироваться с круглыми воздуховодами.



На дисплее пульта управления показываются данные о состоянии вентсистемы. Она обладает функцией самодиагностики, программирования на неделю, осуществляет контроль загрязнения фильтра. EPVS 200 – приточно-вытяжная установка, способная эффективно работать без обмерзания, пока температура окружающей среды превышает отметку в  -15 С. Также имеется система быстрого автоматического размерзания. Монтировать оборудование можно непосредственно в обслуживаемом помещении, либо горизонтально под потолок. При этом необходимо обеспечить наличие определенного свободного пространства для последующего обслуживания (чистка фильтров, рекуператора).

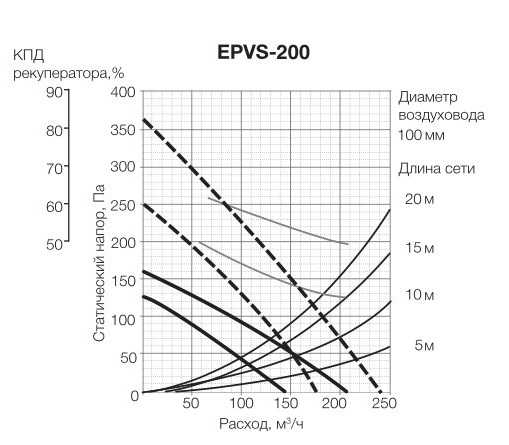

Аэродинамические характеристики Electrolux EPVS-200 STAR

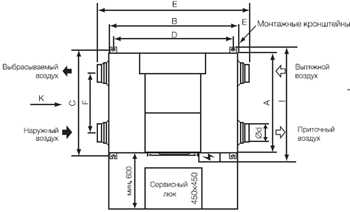

Габаритные показатели и присоединительные размеры EPVS-200





www.kondicioner.pro

Electrolux STAR EPVS-200

41 000 Р В наличии

Название модели на английском

fresh-air.moscow

Приточно-вытяжная вентиляционная установка Electrolux STAR EPVS-200

Описание приточно-вытяжной вентиляционной установки Electrolux STAR EPVS-200

Приточно-вытяжные установки Electrolux серии STAR предназначены для очистки, подогрева и подачи свежего воздуха в жилые, общественные и производственные помещения небольших объемов: офисы, магазины, квартиры и т.д.

Установки изготавливаются в корпусе из листовой оцинкованной стали с внутренней звукотеплоизоляцией из специального пенополистирола, наружная изоляция стенки агрегата, примыкающей к воздуховодам, сделана из вспененного каучука.

Рекуперация тепла приточно-вытяжной установки Electrolux STAR EPVS-200

Рекуперация тепла — это процесс нагрева холодного приточного воздуха теплым удаляемым воздухом с помощью теплопередачи. Теплый воздух не просто выветривается, а отдает свое тепло входящему воздуху в теплообменнике (рекуператоре) при удалении через систему вентиляции. В процессе работы установки Electrolux серии STAR удаляют из помещения загрязненный воздух, очищая его, извлекая из него тепло и влагу и передавая их поступающему воздуху. Тем самым приточно-вытяжные установки с функцией рекуперации тепла позволяют экономить энергоресурсы и эффективно вентилировать помещения.

Инновационный тип рекуператора приточно-вытяжных установок Electrolux STAR позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.

Принцип работы приточно-вытяжной вентиляционной установки Electrolux STAR EPVS-200

На настенном пульте дистанционного управления задается скорость приточного воздуха. Подробная информация о режимах и индикации указана в описании пульта в инструкции.

Свежий воздух, проходя через рекуператор, повышает (или понижает) свою температуру, обмениваясь теплом, а также влагой с вытяжным воздухом. При уменьшении наружной температуры ниже −10 °С контроллер подает команду на включение нагревателя предварительного нагрева, поставляемого отдельно. Если он установлен, то после его включения свежий воздух нагревается выше −10 °С, после чего нагреватель отключается и включается опять при уменьшении температуры свежего воздуха ниже −10 °С.

При определенных условиях возможна ситуация обмерзания теплообменника рекуператора. В этом случае контроллер запускает алгоритм защиты от замерзания, при работе которого происходит остановка вентиляторов и оттаивание теплообменника рекуператора. Пауза в работе установки может составлять от 10 до 50 минут.

Пульт управления ERC-16

Управление установкой осуществляется с пульта управления ERC-16, оснащенного большим жидкокристаллическим дисплеем. Отображаются время, скорость вентилятора, температура приточного воздуха, состояние фильтра. Пользователь может выбрать скорость вращения вентилятора и использовать недельный таймер на 4 периода. Подсветка голубая.

Существуют два режима работы пульта:

  • основной (при конфигурации 05 00 — без таймера)
  • дополнительный (при конфигурации 05 01 — с таймером)

Комплектация
Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления.

В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем (поставляется отдельно) и электронная защита рекуператора от обмерзания. При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы (поставляются отдельно).

Вентиляторы
Вентиляторы установок оборудованы высокоэффективными крыльчатками с загнутыми вперед лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125 °С.

Монтаж
Установки Electrolux STAR можно легко монтировать непосредственно в обслуживаемом помещении. Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. Вертикальная установка также возможна.

При монтаже необходимо обеспечить доступ для сервисного обслуживания установок. Установка предназначена для монтажа непосредственно к круглым воздуховодам. В составе системы вентиляции рекомендуется в приточном канале использовать вспомогательный предварительный нагреватель для работы при низких температурах наружного воздуха. При эксплуатации установки при температуре ниже −25 °С вспомогательный нагреватель обязателен.

Особенности  приточно-вытяжной вентиляционной установки Electrolux STAR EPVS-200
  • Внешняя и внутренняя теплоизоляция
  • Встроенная система автоматики
  • Двухступенчатая защита электронагревателя
  • Фильтр класса EU5
  • Автоматическое оттаивание рекуператора при температуре ниже −15 °С
  • Самодиагностика ошибок
  • Программируемый пульт управления с ЖК-дисплеем в комплекте
  • Возможность установки дополнительного вентилятора, позволяющего увеличить свободный напор воздуха в два раза

mrklimat.ru

Electrolux EPVS-200 Star

Electrolux EPVS-200 Star



Руководство по эксплуатации приточно-вытяжных установок Electrolux серии STAR EPVS-200/300/450/650/1100/1300



Технические характеристики:

  • Модель: EPVS-200
  • КПД рекуператора,%: 85
  • Расход воздуха, м?/ч: 205
  • Электропитание, В/Гц: 230/50
  • Вес установки нетто, кг: 17
  • Вес в упаковке, кг: 20
  • Габариты (ДxШxВ), мм: 750х505х245



Приточная установка EPVS-200 знаменует собой совершенно новый подход, основанный на самых современных материалах и инновационных решениях в области вентиляции. Благодаря моноблочной конструкции монтаж вентиляционных установок осуществляется быстро и просто. Внешняя и внутренняя изоляция корпуса обеспечивает низкие шумовые характеристики и отсутствие вибрации.



Особенностью конструкции является увеличенный рекуперативный блок шестиугольной формы мембранного типа, который позволяет забирать тепло удаляемого из помещения воздуха и передавать его воздуху, подаваемому в помещение. Это дает возможность практически не использовать дополнительный нагрев воздуха для достижения требуемой температуры и тем самым значительно снизить расходы на электроэнергию. Благодаря специальному материалу теплообменника происходит не только эффективный теплообмен, но и влагообмен. Это позволяет поддерживать необходимый уровень влажности в помещении и устраняет необходимость отвода дренажа при любых режимах работы, включая оттаивание.



Высокоэффективный теплообмен (до 85-90%) дает возможность полностью отказаться от использования дополнительного электронагревателя. В условиях российского климата с холодной зимой стабильная работа без обмерзания рекуператора гарантирована при температуре наружного воздуха до ?15°С.



При температуре ниже ?15°С система управления установки предусматривает специальный режим размораживания рекуператора, при котором прекращаются подача и удаление воздуха в интервале до 10 минут. Для случаев, когда температура наружного воздуха опускается ниже ?15°С, а перерыв в 10 минут в подаче и удалении воздуха недопустим, система автоматики позволяет подключать дополнительный электронагреватель.



При разработке вентиляционной установки было уделено пристальное внимание очистке входящего с улицы воздуха. Используемые в установках фильтры изготавливаются из синтетического материала класса очистки EU5, что позволяет эффективно очищать наружный воздух. У пользователя есть возможность контролировать загрязнение фильтров с помощью задания параметра времени наработки фильтра.



Приточно-вытяжная установка комплектуется специально разработанной системой автоматики и контроля. Пульт управления дает возможность программировать режим работы установки в интервале недели.



Монтаж



Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок.



Не допускается:

  • использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т. д.
  • монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.



Уход

  • Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.
  • Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.
  • Проверка надежности электрических соединений производится не реже 1 раза в год.

ventilex.ru

Приточно-вытяжная установка Electrolux Star EPVS-200

Приточно-вытяжные установки серии Star – это компактные рекуперативные устройства для подачи свежего и удаления отработанного воздуха. Приточная установка знаменует собой совершенно новый подход, основанный на самых современных материалах и инновационных решениях в области вентиляции.

Компактность
Благодаря моноблочной компактной конструкции установки легко монтируются непосредственно за подвесным потолком.

Система управления
Интегрированная система автоматики с выносным пультом защищает рекуператор от обмерзания, контролирует загрязнение фильтра, позволяет программировать режим работы установки в диапазоне недели.

Не требуется отвода дренажа
Материал рекуператора позволяет передавать влагу из вытяжного воздуха в приточный, благодаря чему конденсат увлажняет приточный воздух, а не собирается в системе.

Бесшумная работа
Функциональные элементы установки размещены в формованном пенополистироле. Такая технология исключает передачу вибрации от подвижных элементов на корпус, что в сочетании с внешней изоляцией обеспечивает низкий уровень шума.

Энергоэффективность
Нагрев и увлажнение воздуха осуществляется за счет мембранного рекуператора с увеличенной поверхностью теплообмена и КПД 90%. Приточно-вытяжные установки Electrolux серии Star содержат специальный рекуперативный блок, который позволяет забирать тепло удаляемого из помещения воздуха и передавать его воздуху, подаваемому в помещение. Это позволяет практически не использовать дополнительный нагрев воздуха для достижения требуемой температуры.

Сохранение уровня влажности
Пластинчатый рекуператор мембранного типа утилизирует тепло и выравнивает влагосодержание приточного и вытяжного воздуха.

Фильтрация воздуха
При разработке вентиляционных систем Electrolux было уделено пристальное внимание очистке входящего с улицы воздуха, так как это особенно важно и значимо в городских условиях. Используемые в установках фильтры изготавливаются из синтетического материала класса очистки EU5, они позволяют эффективно очистить подающийся воздух от всей пыли и грязи, находящихся в уличном воздухе.

Легкость и удобство управления
Все вентиляционные установки Electrolux комплектуются специально разработанными системами автоматики и контроля. Управление ими осуществляется с помощью элегантного пульта дистанционного управления. Высококонтрастный цифровой дисплей пульта управления позволяет легко и просто контролировать работу вентиляционных установок Electrolux, устанавливая необходимые режимы и параметры.

Работа при низкой температуре
Вентиляционные установки Electrolux рассчитаны специально для работы в странах с холодной зимой, поэтому при любой температуре наружного воздуха Вы будете получать свежий, очищенный и подогретый воздух.

Контроль влажности
Приточно-вытяжные установки Electrolux серии Star позволяют контролировать не только температуру воздуха, подаваемого в помещение, но и его влажность за счет использования рекуператора специального типа, позволяющего переносить влагу из удаляемого воздуха в приточный.

Дополнительные вентиляторы
При наличии протяженной сети воздуховодов в каналы приточного и/или вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы EPVS-EF.

Вспомогательные вентиляторы
При эксплуатации установок Star при низких отрицательных температурах (ниже -150С) во избежание обмерзания теплообменника рекуператора рекомендуется устанавливать в приточный канал предварительный нагреватель, управляемый контроллером установки.



Аэродинамические характеристики

pokolenie-spb.ru

Компактная приточно-вытяжная установка Electrolux STAR EPVS-200

Описание

Приточно-вытяжная установка STAR — это компактное рекуперативное устройство предназначено для подачи, очистки и удаления отработанного воздуха в помещения небольших объемов. Нагрев и увлажнение воздуха осуществляется без дополнительных затрат электроэнергии. Происходит это за счет пластинчатого рекуператора мембранного типа, который извлекая тепло и влагу из утилизированного воздуха, передает их поступающему воздуху с улицы. Монтаж установки можно осуществлять непосредственно в обслуживаемом помещении и подвесным потолком.

Конструкция

Стандартно установки комплектуются приточным и вытяжным вентиляторами, приточным и вытяжным фильтрами, пластинчатым рекуператором и системой автоматического управления с пультом дистанционного управления. Инновационный тип рекуператора позволяет подогревать и увлажнять приточный воздух, при этом специальная мембрана рекуператора переносит из вытяжного воздуха только молекулы воды, оставляя в нем все загрязнения.

Вентиляторы установок оборудованы высокоэффективными крыльчатками с вперед загнутыми лопатками и асинхронными двигателями. Уплотненные шариковые подшипники двигателей не требуют техобслуживания и обеспечивают увеличенный срок службы. Защита двигателей вентиляторов осуществляется встроенными термоконтактами с автоматическим перезапуском при температуре 125°С.

В установке имеется две скорости вращения вентиляторов, возможность управления внешним электронагревателем (поставляется отдельно) и электронная защита рекуператора от обмерзания.

При наличии протяженной сети воздуховодов в каналы приточного и (или) вытяжного воздуха последовательно устанавливаются дополнительные вентиляторы подпора (поставляются отдельно).

Установка предназначена для монтажа непосредственно к круглым воздуховодам.

Отличительные особенности

  • Встроенная система автоматики
  • Самодиагностика ошибок
  • Программируемый пульт управления с ЖК-дисплеем в комплекте
  • Функция программирования недельного расписания работы установки
  • КПД рекуператора до 85-90% при максимальном расходе воздуха
  • Степень фильтрации EU5
  • Контроль загрязнения фильтра по времени наработки с изменяемым параметром
  • Бесперебойная работа без обмерзания при температуре до -15С
  • Два режима работы при температуре ниже -15С:
    • автоматический режим оттаивания рекуператора
    • режим предотвращения обмерзания с подключением внешнего электронагревателя

Монтаж

Приточно-вытяжная установка поставляется готовая к подключению. Установка монтируется горизонтально в подпотолочном пространстве. При монтаже необходимо обеспечить доступ для сервисного обслуживания установок.

Не допускается:

  • использовать для транспортировки воздуха, содержащего «тяжелую» пыль, муку и т.д.
  • монтировать во взрыво-, пожароопасных помещениях и для транспортировки воздуха с содержанием паров пожароопасных веществ.

Уход

Регулярно очищайте фильтр в зависимости от загрязненности, особенно в мае-июне, в пору цветения. В этот период может требоваться очищать фильтр 2 и более раз в месяц.

Для чистки фильтров и рекуператора не применяйте растворители и металлические щетки. Для удаления пыли пользуйтесь мягкой щеткой.

Проверка надежности электрических соединений производится не реже 1 раза в год.

Гарантия — 24 месяца.

Минимальный расход воздуха 205 м3/ч
КПД рекуператора 85 %
Подключение 230/50
Размер 750х505х245 мм
Вес установки нетто 17 кг
Вес в упаковке 20 кг

hlshop.ru
