Конвектор отопления водяной встраиваемый в пол



Встраиваемые в пол конвекторы отопления: общая информация и виды конвекторов

Какими бывают встраиваемые в пол конвекторы отопления ? В чем их преимущества перед другими отопительными приборами? Есть ли существенные недостатки? Давайте попробуем выяснить.

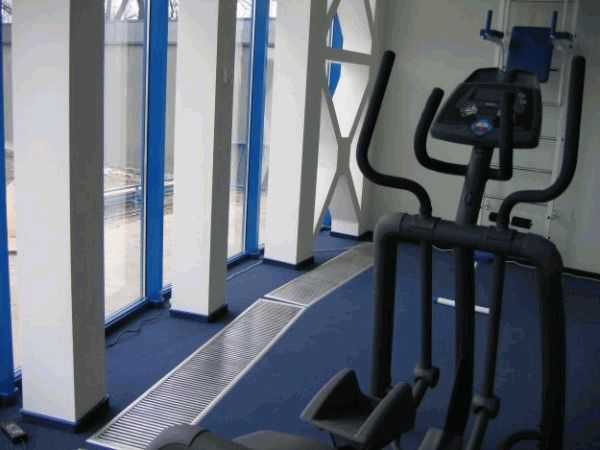

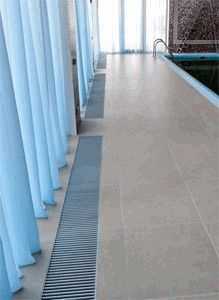

На фото — внутрипольный конвектор отопления в спортзале.

Что это такое

Перед нами обычный отопительный прибор, использующий при своей работе принцип конвективного обогрева воздуха. Нагретый при контакте с радиатором воздух поднимается к потолку; его место занимает остывший и начинает нагреваться — и так по кругу.

Обратите внимание: для ускорения нагрева в некоторых моделях используются вентиляторы, обдувающие теплообменник. Строго говоря, это уже другой отопительный прибор — фанкойл; однако чаще всего производители и продавцы не выделяют такие устройства в отдельную категорию.

Единственная особенность конвектора, о котором мы ведем речь — его расположение в объеме комнаты. Он монтируется ниже уровня пола и сверху закрыт решеткой, через которую свободно проходит нагретый воздух.

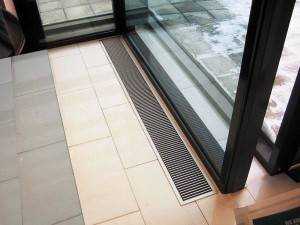

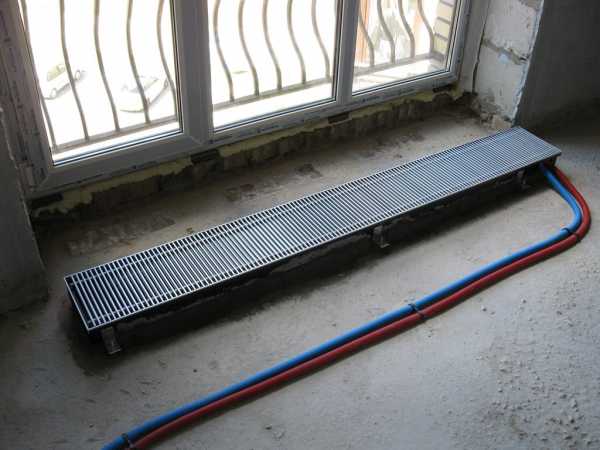

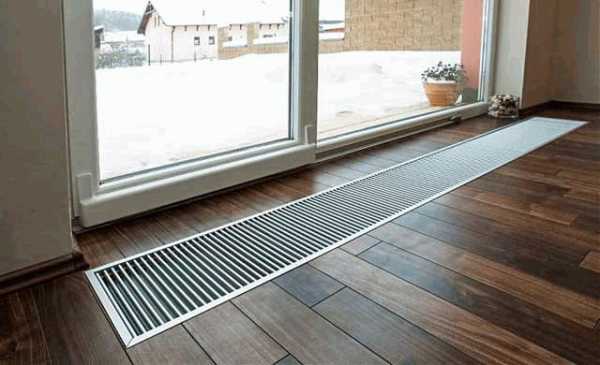

Типичное расположение такого нагревательного прибора — около входа. Он создает эффективную тепловую завесу, вместе с тем оставаясь довольно экономичным источником тепла.

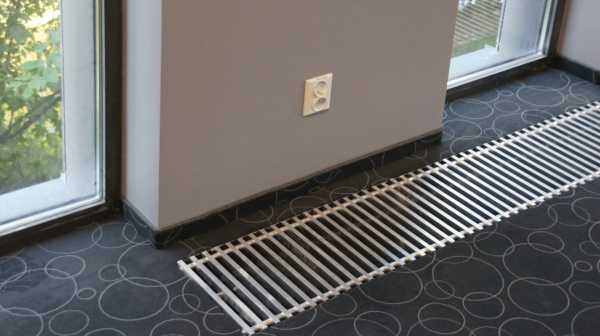

Впрочем, такое расположение — скорее тенденция, чем правило. Смонтировать внутрипольный конвектор можно где угодно — были бы в пределах досягаемости соответствующие коммуникации (см. так же статью Внутрипольные конвекторы отопления – удобство и комфорт всей системы)

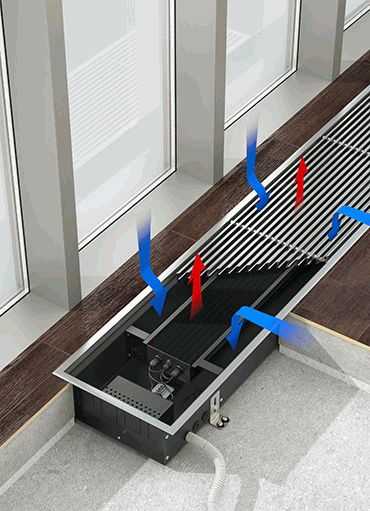

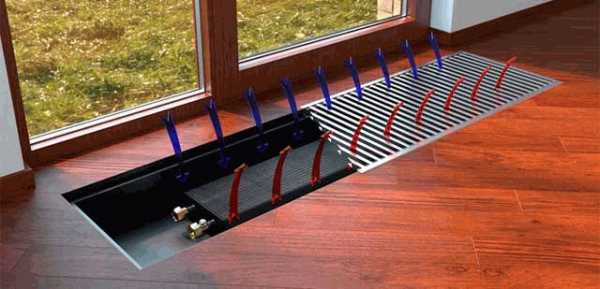

Так в этом случае движутся конвекционные потоки.

Какими они бывают

Электрические

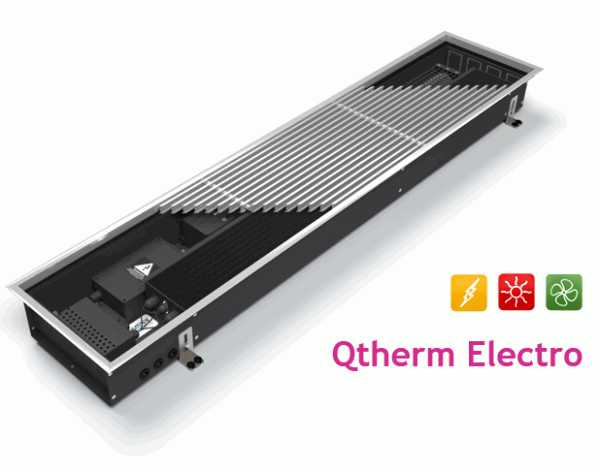

Конструктивно такой конвектор отличается лишь тем, что по очевидной причине у его коробки снизу нет отверстий для забора холодного воздуха. В остальном — тот же низкотемпературный нагревательный элемент и радиатор -теплообменник.

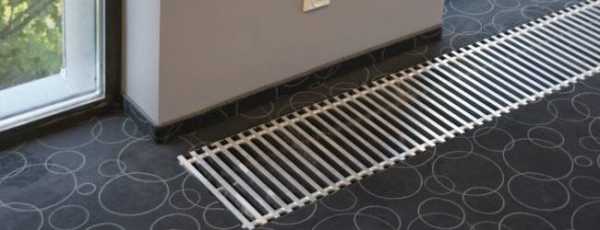

Поскольку на виду в этом случае остается лишь закрывающая конвектор решетка, дизайну теплообменника обычно не уделяется пристальное внимание.

Само понятие электрического внутрипольного конвектора связана путаница. В каталогах под таким же названием можно встретить водяной фанкойл, названный электрическим только потому, что использует вентилятор с питанием от сети.

Диапазон мощностей тех устройств, которые можно часто встретить в продаже — от 750 до 3000 КВт.

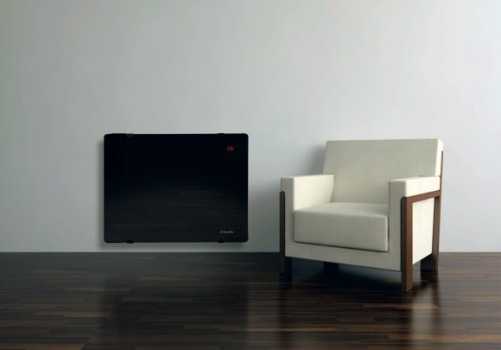

Разница с обычным напольным конвектором — только в форме корпуса и расположении воздухозабора.

Конвекторы отопления водяные встраиваемые в пол могут производиться как в корпусах, так и без них, представляя собой просто теплообменник с резьбами.

В первом случае, разумеется, монтаж несколько проще — ящик фиксированной формы просто укладывается при заливке стяжки или в фальшпол.

Во втором варианте нужно продумывать варианты крепления конвектора; кроме того, придется озаботиться теплоизоляцией углубления под него — в противном случае существенная часть расходуемого им тепла уйдет на нагрев пола, а не воздуха.

Какие варианты исполнения корпуса можно встретить?

  • Из нержавеющей стали.
  • Из обычной стали, окрашенной стойкой краской.

При этом часто встречаются корпуса с дренажными отверстиями — для отвода конденсата.

Материал теплообменников зависит от класса конвектора и его стоимости:

  • Бюджетный вариант — сталь. Он выбирается, когда основной критерий — цена.

Простое и недорогое решение: корпус и теплообменник из оцинкованной стали.

  • Более эффективные теплообменники (но и куда более дорогие) — биметалл, медная трубка с алюминиевым оребрением.

Эти металлы выигрывают у стали по теплопроводности: медь в 8 раз, алюминий в 4,5.

Особенности решения

Достоинства

Какие преимущества имеют конвекторы отопления встраиваемые в пол перед другими отопительными приборами?

Это обычные водяные или электрические конвекторы отопления . Ждать от них какой-то особой эффективности или экономичности не приходится.

Достоинства лежат в другой плоскости:

  • Скрытое размещение вписывается в любой дизайн. Вам больше не придется думать о том, как замаскировать неуклюжий радиатор: источника тепла просто не будет видно.
  • В комнате освобождается максимум жизненного пространства. Кресла, столы теперь можно ставить вплотную к стенам — ничто не упирается ни в отопительные приборы, ни в подводки к ним.

Недостатки

Они есть, хоть и недостаточно весомы, чтобы поставить на этих отопительных приборах крест.

  • Эффективность конвектора в полу при прочих равных будет ниже, чем у настенного или напольного. Часть тепла неизбежно будет поглощаться полом; кроме того, конвекция при таком расположении теплообмена затруднена.

Обратите внимание: принудительный обдув теплообменника снимает вторую проблему полностью. Однако вентилятор лишит конвектор одного из достоинств — бесшумности.

  • Монтаж своими руками будет куда сложнее по сравнению водяным настенным конвектором отопления того же типа. В многоквартирных домах он зачастую просто невозможен — в плитах перекрытия конвектор не утопить, а поднять чистовой пол над уровнем перекрытия не даст высота потолков.

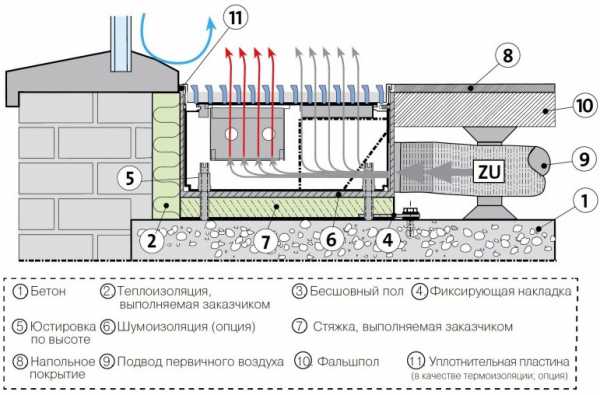

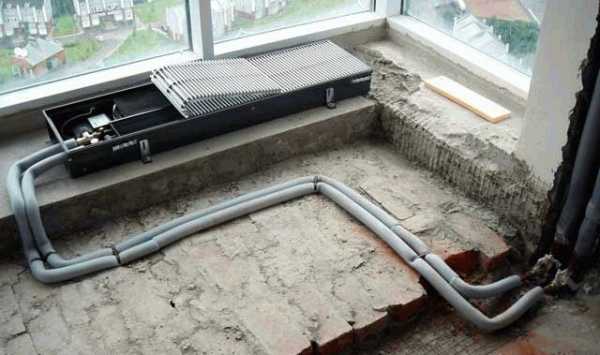

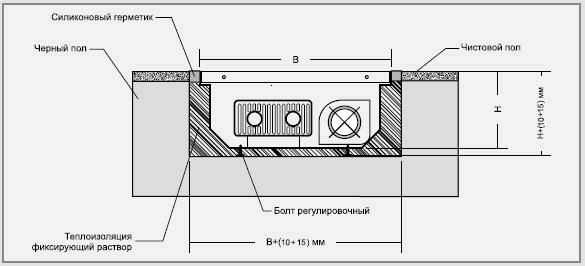

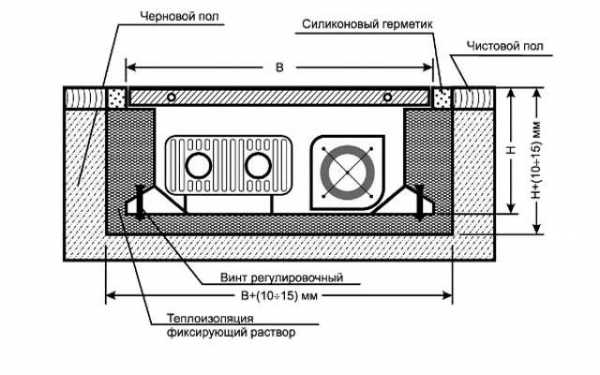

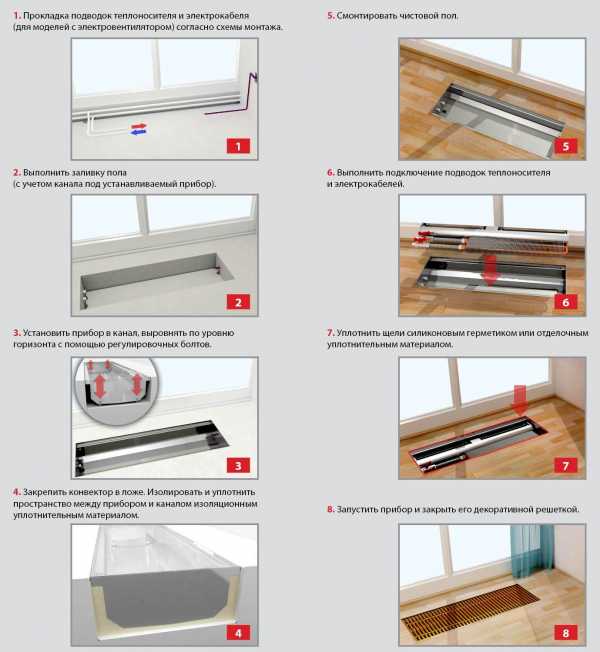

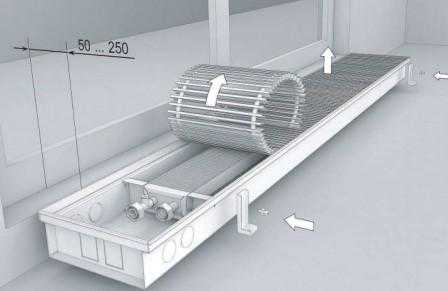

Схема монтажа понятна из рисунка.

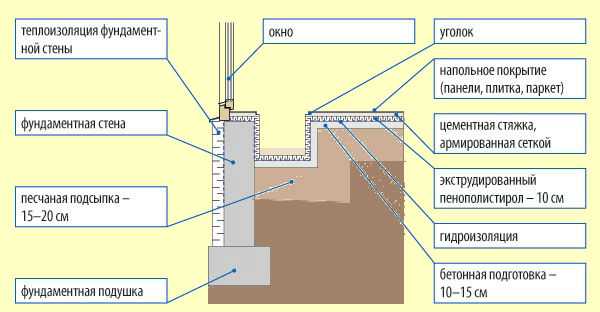

  • В случае водяного внутрипольного конвектора в стяжку придется укладывать и подводку к нему, что идеологически неправильно. Коммуникации все-таки лучше оставлять доступными. Рано или поздно выходит из строя все. Трубы — не исключение.
  • Как рассчитать необходимую тепловую мощность внутрипольного конвектора в том случае, если он является единственным источником тепла в помещении? Инструкция стандартна для всех конвекторов: для эффективного отопления нужен 1 КВт на 10 м2 площади.

Полезные мелочи

Разумеется, при стандартной высоте потолков: чем они выше — тем больший объем воздуха приходится нагревать. К тому же мы помним, что теплый воздух скапливается вверху.

С тепловой мощностью связана одна тонкость. Часто производители указывают эффективную мощность конвектора при температуре теплообменника в 90С. Реально же зимой вы можете рассчитывать максимум на 70.

Встраиваемые в пол конвекторы отопления, водяные и электрические, цена на них, фото, видео а также инструкция по монтажу своими руками


10) Встраиваемые в пол конвекторы отопления, водяные и электрические, цена на них, фото, видео а также инструкция по монтажу своими руками

Источник: otoplenie-gid.ru



Конвекторы водяные встраиваемые в пол

  • Для сухих и влажных помещений
  • Широкий выбор моделей
  • Корпус из нержавеющей стали
  • Наличие на складе
  • Производство: Чехия

  • Для сухих и влажных помещений
  • Широкий выбор моделей
  • Наличие на складе
  • Производство: Чехия

  • Для сухих и влажных помещений
  • Широкий выбор моделей
  • Корпус из алюминия
  • Наличие на складе
  • Производство: Германия

  • Для сухих и влажных помещений
  • Широкий выбор моделей
  • Наличие на складе
  • Производство: Россия

Водяные конвекторы отопления встраиваемые в пол — это высокоэффективные приборы, которые используют принцип конвективного обогрева воздуха, обеспечивая хороший уровень нагрева помещения любого размера.

Принцип работы оборудования прост и понятен. Теплый воздух, нагретый радиатором, подымается к потолку, в то время, как холодный занимает его место и, соответственно, нагревается. Благодаря такой естественной циркуляции все пространство дома равномерно прогревается. Некоторые модели для достижения максимальной эффективности снабжаются вентилятором обдува теплообменника с регулятором режима.

Преимуществами рассматриваемых воздухонагревателей являются:

  • высокая эффективность при доступной цене;
  • скрытая установка и размещение ниже уровня пола;
  • отсутствие необходимости в специальном обслуживании;
  • совместимость с трубами различного диаметра и материала.

Устройства подходят для помещений с любым интерьером, поскольку располагаются под полом и закрыты решетками. Это позволяет конвектору экономить пространство комнаты, оставаясь незаметным, эффективным и экономичным источником тепла.

В каталоге компании Гростал представлены модели из нержавейки, биметалла и стали, окрашенной особой краской. Каждая из них обладает достойными эксплуатационными характеристиками и отличительными особенностями, которые следует принимать во внимание в каждом конкретном случае.

У нас вы сможете купить водяные конвекторы отопления встраиваемые в пол на выгодных условиях, предварительно получив профессиональную консультацию. Кроме того, нашим клиентам предлагается несколько вариантов оплаты покупки, а также бесплатная доставка по Москве (в

Конвекторы отопления водяные встраиваемые в пол - купить в Москве и Санкт-Петербурге


Конвекторы водяные встраиваемые в пол Для сухих и влажных помещений Широкий выбор моделей Корпус из нержавеющей стали Наличие на складе Производство: Чехия

Источник: grostal.ru



Конвектор, встраиваемый в пол – инновационное решение для обогрева дома

Системы отопления постоянно развиваются. Дело не только в том, что традиционные приборы совершенно не подходят к дизайну современного жилья, нередко их просто невозможно использовать в таких условиях, к примеру, в помещениях с большой площадью панорамного остекления. Сегодня мы является свидетелями эволюции отопления. Ярким тому свидетельством являются внутрипольные конвекторы – одна из лучших разработок последних десятилетий в этой области.

Конвектор, встраиваемый в пол, удобная и эффективная система отопления. КПД подобного оборудования превышает 90%, к тому же это реальная возможность энергосбережения. Конвектор напольный размещается в специальном металлическом коробе. Последний защищен от коррозии, а с внутренней стороны имеет напыление, отражающее тепло.

Принцип действия

Радиаторы в полу – это обычные отопительные приборы, в которых передача тепловой энергии происходит по принципу естественной конвекции, происходящей из-за разницы температур. Нагретый при контакте с обогревателем воздух подымается вверх, уступая место уже остывшему у поверхности напольного покрытия. Так продолжается по кругу: холодный воздух затягивается в короб и, нагревшись от конвектора отопления, выходит наружу.

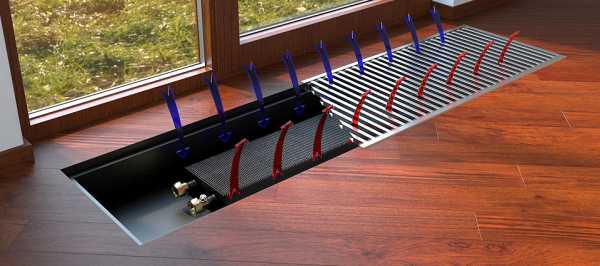

Встроенный конвектор вмонтирован в пол и закрыт модельной решеткой, заподлицо с напольным покрытием, которая ничем не препятствует выходу нагретого воздуха. Встраиваемое отопление называют также дизайн радиаторами, поскольку они оригинально дополняют интерьер помещения. Такое оборудование снимает также любые ограничения на расстановку мебели. В частности, их можно располагать в достаточной близости от батареи в полу.

Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы

Основные виды

Внутрипольные конвекторы отопления классифицируют по разным параметрам. В частности, на основе источника нагрева их делят на:

  • электрические. В этом случае температура теплоносителя внутри радиаторов отопления в полу повышается за счет нагревательного элемента, который питается от электрической сети;
  • питающиеся от циркуляционного контура. Принцип работы этих приборов совпадает с тем, который имеет традиционный радиатор водяного отопления. То есть теплоноситель, нагретый при горении дров, дизельного топлива или газа, отдает тепло в процессе циркуляции по контуру.

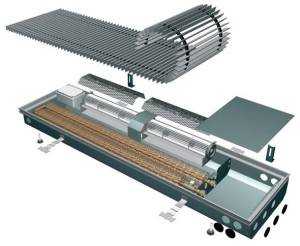

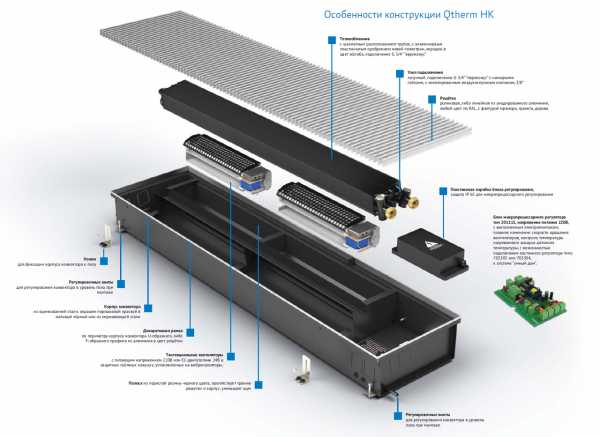

Конструктивные особенности

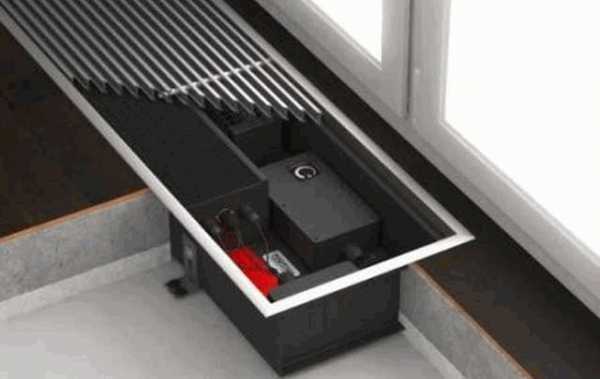

Впольный конвектор электрический

Отметим некоторые конструктивные особенности этих приборов.

  • Нагревательный элемент – ТЭН, на корпусе которого смонтирован комплект пластин. За счет них увеличивается площадь теплопередачи. Их изготавливают из меди, алюминия и тонколистовой стали – материалов с высоким коэффициентом теплопередачи.
  • Долговечность радиатора напрямую связана с качеством ТЭНа. Многие из известных производителей изготавливают его из антикоррозионной стали. В некоторых моделях электрических конверторов пол используются теплообменники из керамики или металлокерамики.
  • Теплопроизводительность, представленных на рынке устройств колеблется в пределах 0,75 – 3,75 кВт.
  • Короб устройства, по низу которого смонтирован теплообменник, имеет форму перевернутого П. Чтобы прибор обеспечивал эффективную естественную конвекция, его высота не должна быть меньше 20 см. В случае встроенного отопления, оснащенного вентилятором, этот параметр особого значения не имеет.

Главный и, пожалуй, единственный минус этих устройств – высокая стоимость энергоносителя. Их устройство экономически оправдано, если расходы по прокладке водяного намного выше, чем выгода, полученная при снижении регулярных затрат на эксплуатацию электрических.

Многие проводят аналогию между встраиваемыми водяными конвекторами и теплым полом. Пожалуй, их можно считать упрощенным вариантом последних, работающих по другому принципу.

  • Тепловой поток, который выдает теплый пол, передается через два вида теплопередачи: лучистый теплообмен и конвекцию. Тогда как при работе водяного конвектора отопления в полу налицо только конвекционная теплопередача. Что же касается другой составляющей, лучистого теплообмена, то он создает только побочный эффект.
  • Теплообменник этих приборов подключается к контуру индивидуального отопления. Производительность теплового потока для устройств с естественной конвекцией изменяется в пределах 300 – 3500 Вт в зависимости от конструкции. Для моделей с принудительной вентиляцией имеет значение не только конструкция, но и количество вентиляторов. Их производительность изменяется в промежутке 200–2800 Вт.
  • Теплообменник встраиваемого в пол водяного конвектора присоединяется к трубопроводам, по которым циркулирует теплоноситель. На лотке предусмотрено посадочное место, которое рассчитанно на декоративную решетку под определенную нагрузку.

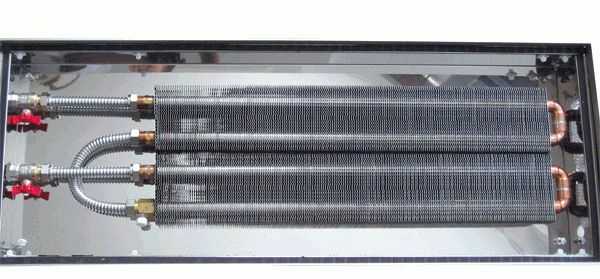

Водяные конвекторы отопления имеют несколько вариантов исполнения теплообменника. Отметим основные:

  • черная сталь. Это самый бюджетный вариант, однако такой теплообменник недолговечен, поскольку подвержен коррозии;
  • медь. Изделия из этого дорогостоящего материала отличают высокая степень теплопроводности и полное отсутствие коррозии;
  • комбинированный вариант. Медные трубы имеют тонкое оребрение, для которого используют алюминий, значительно дешевле. Стоимость теплообменника из меди и алюминия значительно ниже медного, хотя по эффективности не очень ему уступает. Что же касается стального варианта, то его производительность как минимум вдвое меньше, чем у медно-алюминиевого.

Водяной конвектор, встраиваемый в пол, имеет определенные ограничения, в основном связанные с установкой устройства. В частности, это связано с их минимальной глубиной, равной 6,5 см. Допустим, монтаж предполагается проводить в хрущевке. Если учесть стандартную высоту потолка (2,5 м) и глубину стяжки под напольное отопление (7 см), то очевидно, что сделать это будет достаточно сложно. Отсюда можно сделать вывод, что этот способ обогрева предпочтительнее использовать в помещениях, имеющих высокие потолки, к примеру, в частных домах.

Каким бы ни был материал теплообменника, конвектор помещают в короб. Для его изготовления используют обычно черную сталь, покрытую антикоррозийным составов, или тонкую нержавеющую сталь.

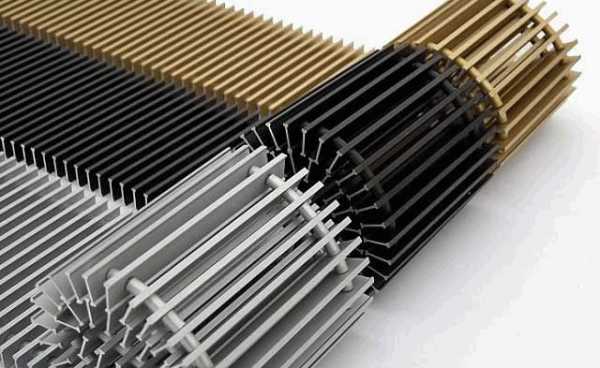

Дизайн этих приборов обычно связывают с внешним видом решетки. Не зря же ее называют декоративной. Это единственный визуально видимый элемент конструкции. Она, можно сказать, не нагревается при работе прибора, то есть к ней можно спокойно дотрагиваться или ходить. Это позволяет использовать теплоноситель с достаточно высокой температурой.

Основные характеристики решетки – это ее площадь и размер щелей. Свободная циркуляция требуемого количества воздуха зависит от отношения площади элемента к суммарной площади щелей.

Решетка должна быть прочной и долговечной. Этим и определяется и выбор материала для нее. Это может быть металл или дерево и другие материалы. Дизайн решетки можно разнообразить, изменив форму щелей, ее цвет и фактуру поверхности.

Дополнительные функции

Более дорогостоящие устройства имеют некоторые дополнительные функции, за счет которых встроенные конвекторы отопления работают более эффективно.

  • Термостатические головки позволяют автоматически поддерживать внутреннюю температуру помещения на одном уровне. Установку проводят с учетом того, что холодный воздух должен поступать через них. Закрытая термоголовка вынуждает теплоноситель двигаться через байпас. Из-за того, что он фактически не успевает достаточно остыть, тепловая мощность снижается. То есть термостатические головки дают возможность дополнительной экономии.
  • Система слива. Устройства с таким дополнением можно использовать также в помещениях повышенной влажности, скажем, бассейнах или душевых. Возможность слива дает возможность пустить по устройству холодную воду. Иначе говоря, с помощью такого конвектора можно охлаждать воздух.
  • Дистанционное управление. Конвекторы электрические могут иметь выносную панель термостата. Она выглядит как простой телевизионный пульт. Ее можно закреплять на стену.

Подобное оборудование можно расположить по-разному:

  • в качестве конвектора, встраиваемого в подоконник, что позволит создать превосходную тепловую завесу. Она эффективно защитит окна от замерзания и от запотевания;
  • будучи установленным у внешней стены, он не даст ей особо промерзать;
  • вариант установки у входной двери создаст преграду на пути холодного воздуха, проникающего снаружи.

Для крепления короба к основанию используют угловые регулирующиеся кронштейны. К уголкам его фиксируют, используя винты. Короб, таким образом, можно установить в любом нужном положении. В горизонтальной плоскости верх лотка с решеткой располагают заподлицо с финишным покрытием.

Подключение имеет минимум специфических особенностей.

Конвектор, встраиваемый в пол – инновационное решение для обогрева дома


Конвектор, встраиваемый в пол, инновационная система отопления. Конвектор напольный размещен в специальном коробе и закрыт решеткой заподлицо с покрытием пола.

Источник: prestigpol.ru



Внутрипольные (встраиваемые в пол) конвекторы водяного отопления

Внутрипольные конвекторы водяного отопления — это современное и эффективное решение в случаях, когда требуется обеспечить помещение теплом и при этом сохранить эстетику интерьера, так как стены при этом освобождаются от лишних элементов, а все радиаторы отопления находятся в полу.

Встраиваемые в пол конвекторы устанавливаются в квартирах и частных домах, в автосалонах, развлекательных заведениях, больницах, магазинах и в прочих организациях. В помещениях с большой площадью остекления — бассейнах, оранжереях, зданиях аэропорта, на террасах загородных домов и коттеджей — оптимальным выбором будет внутрипольный конвектор отопления.

Цена на внутрипольный водяной конвектор зависит от производителя прибора, его размеров и типа, конструктивных особенностей и технических характеристик.

Конструкция внутрипольных конвекторов отопления

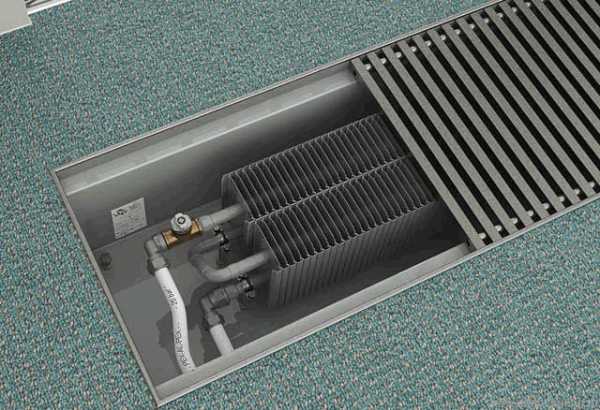

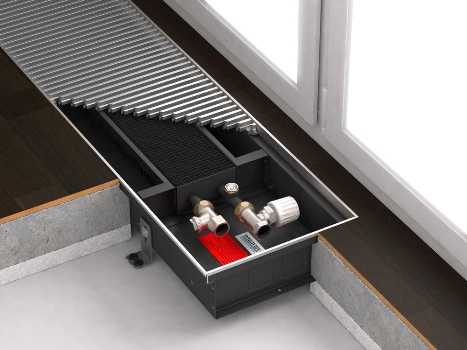

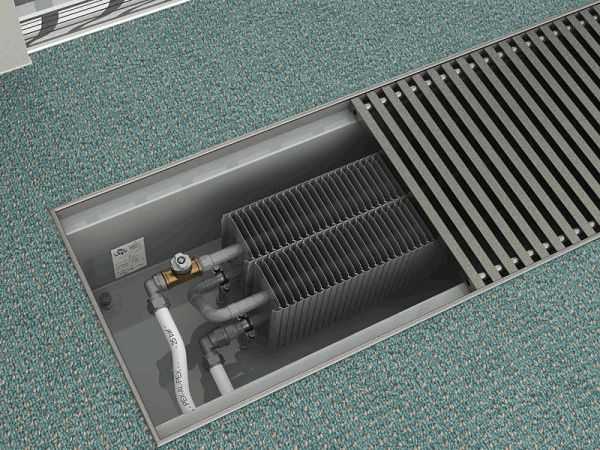

Встраиваемый в пол конвектор водяного отопления представляет собой теплообменник, помещенный в специальный кожух. Теплообменник — это медно-алюминиевый нагревательный элемент, обладающий высокой стойкостью к коррозии, который подключается к системе водяного отопления.

Кожух встраиваемого конвектора, как правило, изготавливается из толстых листов оцинкованной или нержавеющей стали и обеспечивает надежную защиту напольного покрытия в случае возможной протечки.

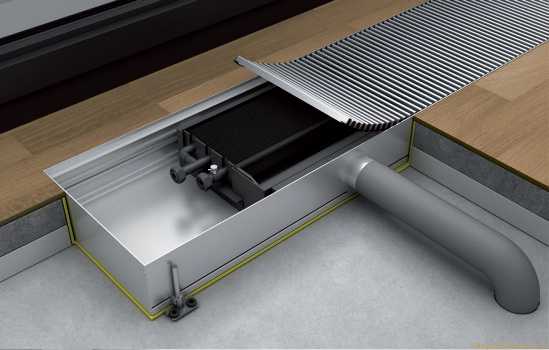

Кожух с теплообменником устанавливается в заранее подготовленную нишу в полу или прямо в цементную стяжку и закрывается декоративной решеткой, которая делает невидимой и защищает внутреннюю часть встраиваемых в пол радиаторов отопления.

Другими словами, видимая часть встроенного конвектора — это декоративная решетка, расположенная на одном уровне с напольным покрытием, которая может быть выполнена из различных материалов с большим разнообразием фактур, форм и цветовых решений, а также дополнительно окрашена в необходимый цвет, в соответствии с пожеланиями клиента.

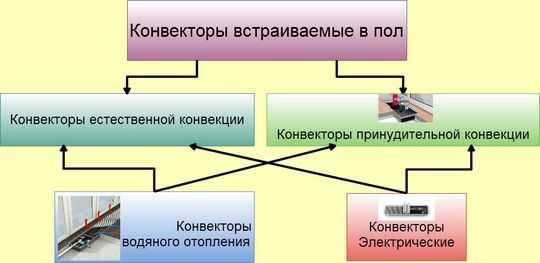

Типы внутрипольных конвекторов отопления

  • конвекторы с естественной конвекцией;
  • конвекторы с принудительной конвекцией, со встроенным тангенциальным вентилятором, способствующим более интенсивному теплообмену.

В качестве основного прибора отопления в помещении используются, как правило, конвекторы с вентилятором.

Конвекторы с естественной конвекцией являются вспомогательными отопительными приборами. Они предназначены для изоляции от холодного воздуха больших окон и дверных проемов и используются с системами теплого пола или радиаторного отопления.

К внутрипольным конвекторам любого типа могут быть подключена система регулирования.

Преимущества внутрипольных конвекторов отопления

Встраиваемым в пол водяным конвекторам присущи несомненные преимущества, по сравнению с обычными радиаторами отопления:

Внутрипольные (встраиваемые в пол) конвекторы водяного отопления


Внутрипольные (встраиваемые в пол) конвекторы водяного отопления Внутрипольные конвекторы водяного отопления — это современное и эффективное решение в случаях, когда требуется обеспечить

Источник: www.stelmarket.ru



Отопительные конвекторы встраиваемые в пол — рекомендации по выбору оборудования

При обустройстве системы отопления в общественных и жилых помещениях все большую востребованность получают напольные отопительные конвекторы.

Объясняется такая популярность тем, что этот сравнительно «молодой» вид отопительных приборов позволяет эффективно решить проблемы обогрева помещений в тех случаях, когда применение обычных радиаторов нецелесообразно по эстетическим или технологическими причинам, или же попросту невозможно.

Разновидности приборов

Этот обогревательный прибор, в соответствии со своим названием, построен на принципе естественной или принудительной циркуляции (конвекции) воздуха, нагревающегося при прохождении через теплообменник. Казалось бы – обычная схема, но необычность встраиваемых конвекторов кроется в их компоновочном исполнении.

Собирается конвектора в длинном, от 1 до 2 метров, металлическом корпусе, имеющем вид короба или лотка. В зависимости от того, напольный это конвектор, или скрытая внутрипольная модель, корпус может быть различным.

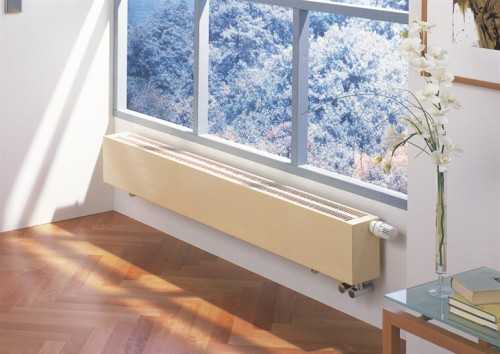

  • Внешние, напольные приборы декорируются соответствующим образом, иногда даже «маскируясь» под удобные скамейки, имеют ножки или тумбы для установки в нужном месте.

Их удобство в том, что они практически не требуют проведения сложных монтажных работ – только скрытой подводки теплоносителя или электрокабеля.

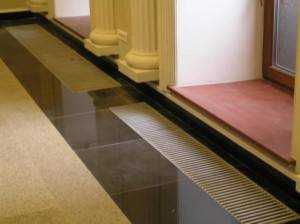

  • Корпуса скрытых внутрипольных конвекторов отопления внешне не столь привлекательны — здесь ставка больше делается на прочность и повышенные антикоррозийные свойства.

Их углубляют в поверхность пола, делая выемки в фальшполу или же устанавливая предварительно, еще до заливки стяжки.

Располагают их таким образом, чтобы уровень уложенной на корпус штатной решетки приходился вровень с уровнем финишного покрытия пола.

Такие приборы могут иметь небольшие регулируемые опоры для выставления обогревателя при его монтаже по горизонтальному уровню на требуемую высоту.

Высота корпуса также может быть различной. Так, у внутрипольных скрытых моделей она может лежать в пределах от 50 до 150 мм.

Теплообменник

Внутри корпуса, примерно посередине его высоты и практически по всей длине размещен теплообменник.

  • Если это модель с подключением к водяному контуру, то он представляет собой медную или алюминиевую трубку (змеевик) с поперечными металлическими пластинами радиатора для повышения площади теплообмена.

Трубка с обоих концов оснащена резьбовой частью — фитингом для подключения к системе отопления дома посредством гибких шлангов, для которых в поверхности пола готовятся штробы.

  • У электрических конвекторов встраиваемых в пол – это ТЭН, также оснащенный эффективным пластинчатым радиатором.

Материал пластин такой же — медь или алюминий, или их сплавы – металлы, оптимально подходящие для теплообмена в силу своей высокой теплопроводности.

В плане монтажа с ними попроще – требуется только подводка кабеля.

Кроме того есть у них и еще одно преимущество – возможность быстрой и точной регулировки температуры, подключения к системам автоматического поддержания нужного микроклимата.

Недостаток – значительные затраты на оплату счетов за электроэнергию. В этом плане они значительно проигрывают водяным

Сверху, конвектор отопления в пол, забран решеткой. Исполняться она может из различных материалов — металл, полимеры, ценные породы древесины.

Ее внешний вид можно подобрать в соответствии с общим стилем оформления помещения. Решетка не препятствует перемещению людей по полу, и в то же время хорошо пропускает циркулирующий воздух.

Дополнительные опции

  • Многие конвекторы, для повышения эффективности работы, оснащены системой принудительной циркуляции, которая, по сути, представляет собой встроенный один или даже несколько вентиляторов, питающихся переменным или постоянным током.
  • И водяные, и электрические конвекторы для пола могут комплектоваться датчиками-термостатами, для предварительной установки уровня требуемого нагрева помещения.

Особую разновидность конвекторов представляют фанкойлы.

Это комплексная система, обеспечивающая и вентиляцию с кондиционированием, и обогрев помещения. Они могут быть четырехтрубными, подключаться сразу и к системе отопления, и к охладителю рабочей жидкости — чиллеру.

Более простые модели – двухтрубные, одноконтурные, сезонное переключение которых потребует вмешательства мастера. Все системы файнкойлов оснащаются вентиляторами для обеспечения принудительной циркуляции воздушного потока.

Достоинства и недостатки конвекторов, сфера их применения

Итак, где оправдывает себя применение напольных или внутрипольных конвекторов отопления:

  • Помещения с высокими окнами, вплоть до пола, или с низким уровнем подоконников, который не позволяет разместить традиционные радиаторы.

Широко применяются они линейно вдоль застекленных стен в спортивных залах, оранжереях, торговых комплексах, культурных центрах.

В любом случае, такие приборы создают своеобразную эффективную теплую воздушную завесу от проникновения холода.

  • Представляют они большое удобство и для детских учреждений.

Нет риска травмирования детей об острые углы приборов, полностью исключена возможность получения ожогов – поверхность вешних решеток никогда не нагреется до опасной температуры. В то же время они не ограничивают свободное для игр пространство.

  • Нередко и владельцы частного жилья не желают портить задуманный интерьер помещения навеской настенных радиаторов отопления.

Внутрипольные конвекторы – один из вариантов решения этой проблемы. Одно из главных достоинств конвекторов – они не занимают пространства, не портят внешнего облика помещения, а порой даже привносят в него особый визуальный эффект.

  • При правильном подборе мощности и грамотном размещении их по пространству комнаты, они вполне могут стать основным или даже единственным источником тепла, конечно, если это позволяют высота потолков и общая площадь помещения.

Могут возразить, что эффективной скрытой системой отопления являются и теплые полы. Это действительно так, но все же между ними и конвекторами есть значительные различия:

  • Установка системы тёплого пола – процесс гораздо боле дорогой и трудоемкий.
  • Контур труб для теплого пола имеет жесткие ограничения как по минимальной, так и по максимальной длине, по уровню давления и температуре теплоносителя.

Этих ограничений практически нет при использовании конвекторов.

  • Система «теплый пол» предусматривает достаточно равномерное распределения теплообменных труб по всей площади комнаты, а конвектора позволяют сделать акцент на самых проблемных участках помещения.
  • Ремонт и обслуживание конвекторной системы – гораздо проще.
  • Некоторые виды полов, например, устроенные по технологии сухой стяжки, просто несовместимы с водяными теплыми полами. С конвекторами таких проблем нет.
  • Эксплуатация теплого пола может, со временем, привести к пересыханию паркета из натурального дерева или появлению щелей на ламинате, особенно если температура теплоносителя будет выше 40 градусов.

С конвекторами это невозможно в принципе –поверхность пола не подвергается температурному воздействию.

Однако, есть у такой системы отопления и свои, достаточно серьезные недостатки:

  • Мощные конвекционные потоки увлекают за собой большое количество пыли.
  • При высоких, более 3 метров, потолках в жилых помещениях такое отопление не принесет желаемого эффекта.
  • Неравномерность прогрева участков комнаты, неизбежная при конвекторной схеме, может привести к появлению сильных сквозняков холодного воздуха вдоль поверхности пола.

Как подойти к выбору внутрипольного конвектора

  • Прежде всего нужно правильно рассчитать потребное количество конвекторов для обогрева конкретной комнаты.

В паспортных данных изделия обязательно указывается тепловая мощность прибора при определенной температуре теплоносителя. Подробный расчёт требуемого количества – достаточно сложная процедура, учитывающая множество факторов.

  • Учитывается место планируемой установки -обычно это делается линейно вдоль окон или внешних стен.

Принимаются в расчет габариты конвектора – его длина и обязательно — высота, чтобы была возможность углубить его в толщу пола.

  • Важная величина – рабочее и опрессовочное давление конвектора. Она должна соответствовать параметрам сети отопления и, безусловно, создавать определенный запас.
  • Материал изготовления.

Для встраиваемых в пол конвекторов должна обеспечиваться требуемая жесткость, а если планируется их замуровка в стяжку – то и устойчивость к агрессивной среде. Лучше всего отдать предпочтение нержавеющему корпусу.

Обязательно проверяется материал гибких шлангов – они также не должны поддаваться коррозии.

  • Наличие вентилятора резко повышает производительность конвектора.

Правда, будет определенный расход электроэнергии, но на фоне достигнутой экономии от работы принудительной вентиляции он будет практически незаметен. Не забываем, что в этом случае необходимы будут подводка кабелей, места для размещения трансформаторов.

  • Несложность устройства напольных конвекторов и устойчивый спрос повлекли их массовый выпуск как промышленными предприятиями, так и практически полукустарными частными мастерскими.

Чтобы не нарваться на недоброкачественную подделку, приобретать стоит проверенный, сертифицированный товар известных производителей.

Ведущие производители отопительных напольных конвекторов

Российская компания, создававшаяся когда-то лишь для реализации импортной климатической техники, но руководство которой быстро осознало важность собственного производства.

Учитывая спрос на конвекторы среди россиян, VARMANN выпускает собственные модели, используя при этом передовые европейские производственные линии.

Фирма выпускает несколько линеек встраиваемых в пол конвекторов.

  • Серия Ntherm – модели с естественной конвекцией средней и повышенной мощности, с водяными или электрическими (Ntherm Electro) теплообменниками.
  • Серия Qtherm – конвекторы встраиваемые в пол компании Varmann. Это модели с принудительной вентиляцией, также с различными типами теплообменников, с интеллектуальной системой регулирования микроклимата.
  • Модели «Qtherm HK» — двухконтурные, рассчитанные как на отопление, так и на кондиционирование воздуха.

Совместное российско-шведское предприятие EVA выпускает конвектора, максимально адаптированные для наших условий.

В ассортименте фирмы «ЕВА» – конвектора всего диапазона мощностей – от небольших приборов без вентилятора до сверхмощных, способных обогреть большие помещения, оснащенных бесшумными вентиляторами германского производства..

На всю свою продукцию производитель дает гарантию 10 лет безаварийной работы.

Популярная бельгийская компания — признанный лидер в производстве конвекторных систем.

Фирма не скупится на гарантийные обязательства: на все изделия – 30 лет!

Словенская фирма, успешно работающая в этом направлении уже 60 лет.

Ассортиментный ряд компании Klima– это более 130 моделей водяных конвекторов серии TKV — с принудительной циркуляцией, и TK — с естественной. Если после индекса добавлена буква S, например, TKV- S, то конвектор предназначен для помещений с повышенной влажностью

Конвекторы БРИЗ

Стараются не уступать западным аналогам и изделия Кимрского завода КЗТО (Тверская обл).

Линейка моделей – очень широка, от конвекторов для обогрева промышленных цехов до миниатюрных приборов, предназначенных для небольших жилых комнат.

Удобно, что производитель принимает заказы и на изготовление решеток по желанию потребителя – из алюминия, нержавейки или дерева с лакировочным покрытием.

Уровень цен на внутрипольные конвекторы отопления

Многообразие конвекторов – без преувеличения, огромно. Для примера приведены цены на несколько моделей конвекторов отопления встраиваемых в пол:

Что важно знать о внутрипольных конвекторах отопления


Внутрипольные конвекторы отопления — уникальная возможность совместить комфортный микроклимат в помещении с практически полной незаметностью и безопасностью нагревательных приборов. если прибавить их высокую эффективность и экономичность, то выгода подобной системы отопления — очевидна.

Источник: nastilaem.com



lucheeotoplenie.ru

Внутрипольные конвекторы отопления водяные — монтаж

Современные технологии в строительстве и в благоустройстве жилого фонда не стоят на месте. Вместе с этим постоянно усовершенствуются и системы отопления. Появляются различные виды и типы отопительных систем помещений.

Конвектор

Конвекторы

Конвекция, это процесс движения воздуха в закрытом пространстве, при неравномерном его нагревании. Одними из часто используемых способов обогрева стали различные конвекторные устройства. Это современные и эстетические приборы, которые служат хорошей альтернативой обычным батареям и масляным радиаторам. Они экономят место интерьера и подчеркивают дизайн. Принцип действия заключается во всасывании холодного воздуха, подогретый возвращается в помещение. Систему можно использовать не только для обогрева, но и для охлаждения нужного пространства.

Конвекторные радиаторы отопления, это корпус, где располагается нагревательный элемент с пластинами, которые увеличивают теплоотдачу. Существуют различные виды таких устройств:

  • Газовые.
  • Электрические конвекторы отопления.
  • Водяные системы.

Газовые модели – считаются самыми экономичными, из-за низкой цены на энергоноситель. Места установки таких систем, ограничены. Что бы их использовать необходимо подключение к газовой магистрали, что не всегда возможно. В них применяют коаксиальные воздуховоды (труба в трубе).

Конструкция конвекторов может быть разнообразной. От простых напольных или настенных, до более сложных. Например – встраиваемые в пол конвекторы отопления.

Подвесные вешаются на специальные крепления (кронштейны), для закрепления их на стенах. Они имеют высоту 40 – 45 см. К настенным конвекторам можно отнести так называемый «теплый плинтус». Выполняется в виде длинного декоративного плинтуса с шириной 10 – 15 см, в котором закреплен обогревательный элемент. Его можно устанавливать по периметру помещений или под окнами.

Виды конвекторов

Напольные радиаторы, значительно уже (около 20 см), но более длинные. Монтируются на сам пол, или на небольшие подставки.

Встроенные системы отопления

Встроенное в пол отопление, должно иметь специальное углубление в полу. Для этого перед укладкой полов делается ниша. В нее монтируется электрический конвектор или внутрипольные конвекторы водяного отопления. Такие системы большое применение получили в домах с панорамными, стеклянными панелями. Они не портят вид интерьера комнат. Встроенный отопительный прибор, закрывается декоративной сеткой вровень с полом. Это позволяет обогревать не только помещение, но и двери, окна.

Внутрипольные водяные конвекторы являются более экономичными, чем встроенный в пол, электрический агрегат.

Материалы для изготовления водяных систем отопления, разнообразны. Теплопроводные свойства металла, из которого изготавливаются трубы и оребрение моделей:

  1. Железо – 47 Вт/Мк
  2. Латунь – 111 Вт/Мк
  3. Алюминий – 236 Вт/Мк
  4. Медь – 390 Вт/Мк
Устройства

Медные, обладают большей тепловой мощностью. Комбинированные варианты такие как, медно-алюминиевые (оребрение из алюминия) или медно-латунные (оребрение из латуни) имеют меньшую стоимость. Хотя и не уступают медным в теплопроводности. Встраиваемые в пол водяные системы из железа – являются самыми дешевыми. Их тепловая мощность значительно уступает перечисленным экземплярам.

Встраиваемые в пол электрические конвекторы, изготовлены из тэнов, к которым подводится ток. Тэны обычно защищены керамическими рубашками. На их корпус монтируются теплопроводные пластины из металла. Они увеличивают площадь теплоотдачи.

Конвекторы отопления водяные встраиваемые, могут иметь принудительную или естественную конвекцию воздуха. При естественной циркуляции, нагретый воздух сам поднимается вверх. Он выталкивается холодными нижними слоями воздуха. Для принудительной конвекции, необходимо встроить один или несколько небольших вентиляторов. Они способствуют более интенсивному обмену воздуха через теплонагреватель. Это помогает быстрее нагревать нужное помещение. Вентиляторы подключаются к переменному или постоянному источнику питания. Такими устройствами оборудуются и электрические конвекторы, которые встраиваются в пол.

Встроенное отопление может оснащаться термодатчиками, которые подключаются к системе «умный дом». Это помогает повысить экономичность в процессе эксплуатации.

Водяной

Конвектор внутрипольный водяной, может быть применен в летнее время, в качестве кондиционера. Для таких целей используют системы с четырьмя трубами. Они подключаются одновременно к отоплению и к чиллеру (охладителю жидкости). Такие модели носят название фанкойлы.

Монтаж и установка

Обычно конвекторы в пол устанавливаются перед входными дверями или большими напольными окнами.

  1. Вмонтированные у двери, они помогают быстро прогреть поступающий внутрь холодный воздух.
  2. Водяные, встраиваемые в пол конвекторы, установленные вдоль стеклянных стен, не позволяют им покрываться изморозью.

Для монтажа используют как длинные (до 2 м), так и короткие лотки, встраиваемые в пол. Это зависит от места установки прибора. Корпус изготавливают из металла, который имеет П-образную форму. Вставляется в заранее приготовленное углубление в полу. Такие устройства можно менять при необходимости. Другой способ – корпус намертво устанавливается в процессе заливки стяжки полов. Материал короба, выполняется из металлов, устойчивых к воздействию веществ, присутствующих в бетоне. Высота корпуса обычно составляет 5 -15 см. Главное, что бы она была вровень с предполагаемым полом.

Схема монтажа

Внутри лотка устанавливается теплообменник. Это трубка U образной (змеевидной) формы, с тонкими пластинами. На конце трубки, нарезается резьба. С помощью фитингов, она подключается к отопительной системе. Подключение производится при помощи водяных гибких шлангов для отопления. Теплообменник крепится к корпусу на специальных кронштейнах. В короб, при необходимости, устанавливаются вентиляторы. Каркас закрепляется в колодце регулировочными болтами.

Верхняя, открытая часть, закрывается декоративными решетками. Материал для их изготовления может быть любым:

  • Пластик.
  • Ценные породы дерева, которые подбираются под структуру полов.
  • Металл (нержавейка, сталь, алюминий), покрытый специальной краской.

Основные требования к решеткам:

  1. Хорошая пропускаемость воздуха. Это обеспечивается размером и конструкцией щелей.
  2. Устойчивость к нагреванию, что позволит без последствий, к ним прикасаться в процессе эксплуатации.
  3. Прочность.

Решетка ставится на защелки или клеится к полу.

Установка

Конвектор электрический, устанавливается по аналогичной схеме. Только вместо воды он подключается к системе электроснабжения.

Выбор и достоинства внутрипольных систем.

Внутрипольные конвекторы отопления водяные, выбираются из расчета количества обогреваемых помещений, мест установки. В настоящее время при постройке различных промышленных и жилых строений, стали в большом количестве использовать панорамные окна. В таких местах целесообразно, вместо традиционного отопления, применять конвекторы отопления, как водяные, так и электрические – встраиваемые в пол. Это хорошо помогает обогреву, не влияя на интерьер пространства. Так же на их выбор зависит высота и размеры помещений.

Подогрев воздуха

Сейчас в продаже имеется большой выбор относительно недорогих и надежных моделей. Можно купить водяной конвектор на любой вкус и для разных условий использования.

Несколько популярных производителей и параметры их продукции:

  • Бельгийские модели фирмы YAGA выпускаются для водяного отопления. Они оборудованы вентиляторами, имеют хорошую теплоотдачу.
  • Большой популярностью пользуются изделия словенского производителя KLIMA. Базовые модели (TK) имеют естественную циркуляцию воздуха. Изделия серии TKV – используют принудительную конвекцию.
  • По своим показателям, зарубежным производителям, не уступают российские топы фирмы БРИЗ. В базовом исполнении они используют естественную конвекцию. Однако цена на порядок ниже зарубежных аналогов.
  • Фирма BARMAN поставляет на рынок, как водяные, так и электрические приборы. Теплоотдача этих устройств несколько ниже, чем у предыдущих. Конвекторы имеют естественный оборот воздуха.
  • Конвекторы MINIB, широко представлены на рынке отопления моделями бассейнов, оранжерей, коттеджей. Имеют хорошие мощности и рабочие характеристики.

При покупке стоит обращать внимание на состояние корпуса. Не должно быть механических повреждений, царапин защитного слоя. Это необходимо для более длительной их эксплуатации.

К достоинствам внутрипольных водяных конвекторов отопления, можно отнести:

  1. Возможность установки в любом удобном месте, что не всегда позволяют сделать обычные отопительные батареи.
  2. Небольшой вес.
  3. Безопасность. Их можно ставить в детских комнатах, не боясь ожогов у детей.
  4. Возможность монтажа в многоэтажных, частных домах и других производственных помещениях.
  5. Доступность приобретения нужных видов конвекторов, в специализированных точках продажи.
  6. Простота при монтаже.
  7. Неприхотливость. Такие приборы можно использовать в местах с повышенным влажностным режимом.
  8. При своей эксплуатации конвекторы не пересушивают атмосферу и помещениях.

Так, как конвекторы расположены непосредственно в самом полу, приходится уделять внимание за их правильным уходом. Необходимо производить очистку внутри короба, не забывая про решетку. Это легко выполняется с помощью обычного пылесоса.

Считать, что цена, на покупку и монтаж внутрипольных конвекторов будет дешевой – неправильно. Однако средства, потраченные на такое отопление, окупятся. Применение таких устройств, значительно улучшает микроклимат помещения, а затраты по оплате коммунальных услуг существенно экономятся.

AdminАвтор статьи Понравилась статья? Поделитесь с друзьями:

tepliepol.ru

Конвекторы встраиваемые в пол - виды водяных радиаторов в полу

Традиционные навесные радиаторы открытого размещения вписываются далеко не в каждый интерьер. А попытка скрыть «ребристое недоразумение» заканчивается потерей 15-25 процентов тепловой мощности и таким же приростом в счетах за энергоносители.

Однако у традиционных батарей есть вполне конкурентоспособная альтернатива — водяные конвекторы отопления – энергоэффективные теплогенераторы скрытого размещения, которые не транжирят деньги владельца и не портят интерьер жилища.

Конвектор электрический ВP 2,0

Как работает конвектор?

Нагревательный элемент конвектора уложен в коробчатый корпус с перфорацией в верхней и нижней части.

Устроенная подобным образом теплогенерирующая установка работает по следующей схеме:

  • Нагреватель раскаляет воздух в корпусе-коробке.
  • Разогретая среда меняет плотность и устремляется вверх, сквозь перфорацию в крышке.
  • В коробке создается разрежение, заполняемое холодным воздухом, который проникает в корпус сквозь перфорацию в днище и/или боковых стенках.

Подобный воздухообмен продолжается до полного прогрева всей воздушной массы в обслуживаемом помещении до нужной температуры. При этом для ускорения процесса воздухообмена можно задействовать вентилятор, размещаемый под нагревательным элементом.

После достижения нужной температуры в строении или отдельной комнате связанный с термодатчиком контроллер отключает нагревательный элемент от источника энергии, попутно снижая обороты вентилятора. В итоге ни один конвектор не может перерасходовать ни единой лишней калории тепловой энергии.

Типовые разновидности конвекторов

В основе классификации конвекторов лежит тип энергии, поглощаемой нагревательным элементом.

По этому принципу конвекторы делятся на следующие типовые разновидности:

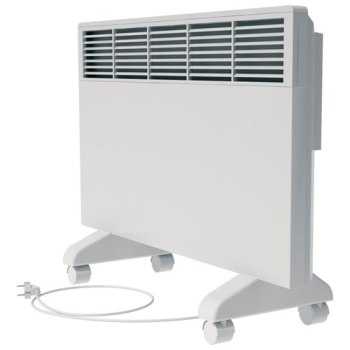

Электрические воздухонагреватели – теплообменник таких отопительных приборов трансформирует в тепло стандартный ток из бытовой (220 В) или промышленной (380 В) сети. Такие конвекторы стоят не дорого и монтируются даже силами домашних мастеров. Но у такой теплогенерирующей установки самая высокая цена эксплуатации. Ведь электричество обходится недешево.

Конвектор электрический Noirot CNX-2 2000

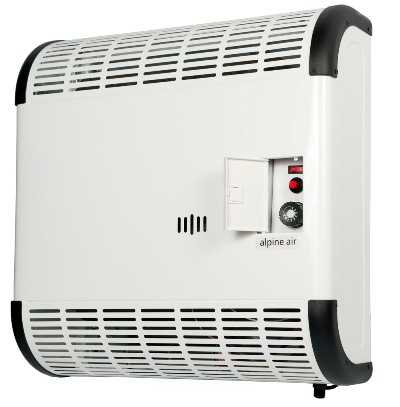

Газовые воздухонагреватели – теплообменник таких приборов является корпусом камеры сгорания магистрального или сжиженного газа. Чугунный корпус- теплообменник  раскаляется и отдает энергию окружающему воздуху. Такая установка может нагреть помещение любых габаритов.

Газовый конвектор Ferrad AC3FE c вентилятором

Но экономически оправданной считается только эксплуатация конвектора на магистральном газе. Поэтому такой конвектор ставят лишь в газифицированные сооружения. Причем газовые воздухонагреватели всегда на виду – встраивать такие установки во что-либо – себе дороже.

Водяные воздухонагреватели – теплообменник такого конвектора черпает энергию из циркулирующего по его внутренностям жидкого теплоносителя. Причем воду для конвектора может нагреть и газовый, и твердотопливный, и дизельный и даже электрический котел. Поэтому водяные воздухонагреватели  можно монтировать где угодно.

Водяной конвектор

Лучшие встроенные конвекторы отопления – это именно водяные воздухонагреватели. Ведь нагретую до 70-80 °C трубу можно поместить во что угодно, не рискуя устроить пожароопасную ситуацию. Но самое главное достоинство таких установок – минимальная цена эксплуатации.

Кроме классификации по типу энергоносителя ассортимент конвекторов можно отсортировать еще и по месту размещения теплогенерирующего агрегата. И такой способ классификации выделяет в сортаменте подобных теплогенерирующих установок следующие разновидности приборов:

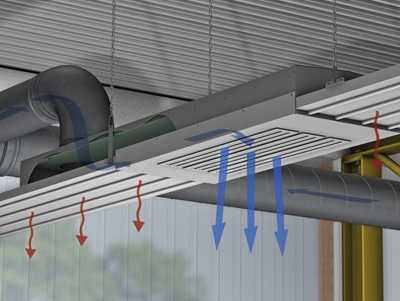

Потолочный конвектор – он монтируется в подвесной потолок или в центральный узел приточной ветви вентиляции. Основное достоинство подобных приборов – охват огромной площади силами одной установки. Главный недостаток – потребность в принудительном побуждении конвекции.

Пример установки потолочного конвектора

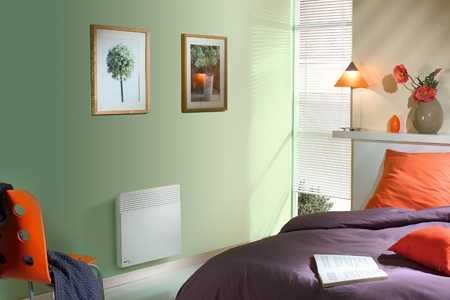

Настенный конвектор – его «вешают» на любую вертикальную опорную поверхность. Основные достоинства таких установок – легкий монтаж и возможность организовать конвекцию естественного типа. Главный недостаток – необходимость монтажа установки «на виду».

Конвектор настенный Nobo Nordic C4E 05

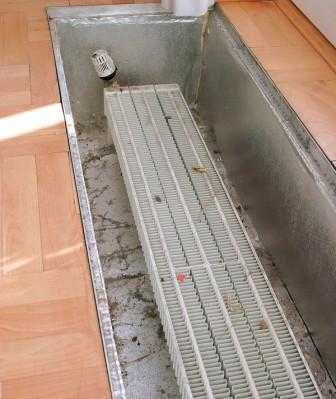

Встраиваемый в пол конвектор – его монтируют в специальное углубление, обустроенное в перекрытии, или размещают за плинтусом. Причем отопительный конвектор, встроенный в пол или плинтус, работает как на принудительном, так и на естественном притоке, разогревая самую холодную зону строения – пространство над цокольным или межэтажным перекрытием. Основной недостаток такого конвектора – усложненная схема подключения.

Внутрипольный конвектор Varmann Ntherm

Как видите:  водяные конвекторы, встраиваемые в пол или плинтус, относятся к самым эффективным разновидностям воздушных теплогенерирующих установок. Они дешевы в эксплуатации, надежны и незаметны. Поэтому владельцам всех прочих систем обогрева остается лишь позавидовать собственникам «подпольных» конвекторов с водяным теплообменником.

Этапы обустройства системы отопления на основе водяных конвекторов

  • В обвязку котла врезают коллектор.
  • От коллектора прокладывают пару труб – одну напорную и одну обратную, которые соединяют конвекторы с разводкой.
  • Если в корпусе стоит вентилятор – обычно это радиальная турбина, похожая на мельничное колесо, то помимо трубопровода к посадочному месту конвектора подводится электропровод, питающий напорное оборудование.
  • Трубы и электропроводку заводят в корпуса конвекторов, уложенные поверх пола. Причем бока и днище корпуса обкладывают теплоизоляционным материалом.
  • Следующий этап – обустройство черновой стяжки, глубина которой равняется высоте корпуса конвектора.
  • После застывания стяжки формируется чистовой слой и слой пола и облицовка. Глубина этих слоев должна равняться высоте решетки, укладываемой на корпус.

    Монтаж конвектора Kampmann

  • Далее в корпусе размещают нагревательные элементы, похожие на пластинчатые радиаторы. Эти «батареи» подключают к напорной и обратной ветви. На входе теплоносителя в батарею монтируют терморегуляторы. На выходе – шаровые вентили. Эти элементы обвязки дадут возможность управлять работой нагревателя и перекрывать поток в случае замены теплообменника.
  • На следующем этапе трубы и пластинчатые теплообменники заполняют водой, стравливая воздух из «радиаторов».
  • В финале происходит калибровка терморегуляторов, установленных на напорной ветви. После чего остается только зафиксировать крышку конвектора и сдать прибор в эксплуатацию.

Сколько стоят встроенные в пол конвекторы?

Рассчитанные на естественную конвекцию воздуха нагреватели:

  • С одним медно-алюминиевым нагревательным элементом стоят от 125 до 350 евро.
  • Окончательная цена зависит от длины корпуса, колеблющейся в пределах от 0,75 до 3,0 метра.
  • Ширина корпуса такого конвектора равна 170-250 миллиметрам.
  • Глубина – не более 75 мм.

Рассчитанные на принудительную конвекцию воздухонагреватели:

  • Стоят от 250 до 800 евро за  встраиваемый нагревательный прибор.
  • Длиной от 75 до 300 сантиметров.
  • Ширина корпуса в этом случае начинается от 30 сантиметров,
  • Высота корпуса доходит до 12-13 сантиметров.

Производители предлагают совершенно разные цены – встраиваемые конвекторы отопления от именитых производителей стоят от 125 до 800 евро за штуку. Китайские поделки обойдутся дешевле.

Однако на нижнюю ценовую планку ориентироваться не стоит. Поскольку дешевые приборы выходят из строя намного быстрее произведенных из качественного материала дорогих воздухонагревателей. А ремонт и замена конвектора – это очень недешевая процедура.

Также советуем посмотреть:


climanova.ru

Ниша под конвектор встроенный в пол своими руками



Вступление

Самодельная ниша под конвектор встроенный в пол чаще делается в частных домах, при их строительстве. Самодельная ниша позволяет не покупать готовые отопительные каналы, а собрать встроенную в пол систему отопления из стандартных радиаторов.

Ниша под конвектор встроенный в пол - устройство

Проще всего сделать нишу на первом этаже в земляном полу.

  • Ниша должна быть покрыта слоем гидроизоляции. Причем, гидроизоляция ниши, должна  быть совмещена с гидроизоляцией основного пола.
  • Размер ниши должен подходить к размеру радиаторов. От стен ниши до краев радиатора должно быть расстояние не менее 100мм. Расстояние от края ниши до окна должно быть 50-250 мм.

  • Общая конструкция ниши под радиатор, хорошо виден на рисунке. Эта схема устройства ниши под радиатор на первом этаже дома.
  • Если нишу нужно сделать на втором и третьем этажах, нужно предусмотреть опускание балок перекрытии на нужную высоту.
  • Нишу можно оштукатурить, но предварительно нужно ее утеплить. Лучше использовать пенополистирол. Это жесткий утеплитель, который дополнительно усилит нишу. Утепление снизит тепловые потери на ненужный нагрев пола.
  • Само «корыто» ниши лучше сделать из оцинкованной стали. Она дополнительно послужит тепловым отражателем. Можно обложить нишу (вместо стали, керамической плиткой).
  • Края ниши нужно отделать уголком, для укладки декоративной решетки.

Монтаж радиаторов в нише

Мы рассматриваем самый простой встроенный в пол конвектор. Это конвектор с естественной циркуляцией. Ниша под конвектор встроенный в пол уже готова, приступаем к монтажу теплообменника.

Теплоноситель двигается по двухтрубной системе отопления. Одной трубой он подводится, второй трубой он выводится из радиатора. На ввод ставится терморегулятор с краном Маевского, на вывод ставится запорный вентиль. Все, как при установке радиаторов на стену, только в горизонтальной плоскости.

class="eliadunit">

Четырех трубный теплообменник подключается как на фото, змейкой.

Система проверяется давлением 25 бар. Рабочее давление не превышает 15 бар. Для теплоносителя можно использовать антифриз или другие искусственные теплоносители «незамерзайки».

©Obotoplenii.ru

Другие статьи раздела: Радиаторы





class="eliadunit">

obotoplenii.ru

технические характеристики, принцип работы, цены

В коммерческих, общественных и жилых помещениях все чаще размещаются внутрипольные конвекторы. В силу своих конструктивных особенностей и способа установки они остаются практически невидимыми, что никак не влияет на качество обогрева. На рынке конвекторы предложены большим размерным и модельным разнообразием в широком диапазоне цен. Потому подобрать идеальный вариант достаточно просто.

Оглавление:

  1. Что собой представляют?
  2. Ассортимент
  3. Особенности применения
  4. Чем руководствоваться при покупке?
  5. Обзор характеристик и цен

Устройство и особенности

Все внутрипольные конвекторы представляют собой металлический (чаще всего стальной) корпус, внутри которого расположен теплообменник и необходимые дополнительные элементы. Для эстетичности и улучшения прочностных характеристик их покрывают темными полимерными составами. Сверху короб внутрипольного отопительного конвектора закрывается декоративной решеткой, которая изготавливается из металла, пластика, древесины ценных пород или натурального камня. Теплообменник бывает медным либо алюминиевым. Для улучшения теплотехнических характеристик и обеспечения хорошей коррозионной устойчивости некоторые производители (например, Керми, Varman) предлагают смешанные типы.

На этапе строительства обогреватели устанавливают до заливки стяжки, при ремонтных работах обустраиваются фальшполы. Такие модели имеют большое разнообразие размеров. Их глубина колеблется от 50 до 200 мм, длина — 1–5 м (с шагом в 25 см), ширина — 182–354 мм. При необходимости под заказ изготавливаются внутрипольные варианты любой конфигурации, включая геометрически сложные. Теплотехнические показатели конвекторов, встраиваемых в пол, зависят от особенностей и габаритов, производителей.

Обзор видов

Предложенные на рынке модели в первую очередь разделяют на канально-воздушные и плинтусные. Притом последние отличаются значительными размерами, вследствие чего формируются не слишком интенсивные конвекционные потоки и пространство на уровне пола прогревается лучше. По типу теплоносителя встроенные в пол виды делятся на:

  • электрические — разогрев с помощью ТЭН, на которые для увеличения площади соприкосновения с воздухом закрепляются пластины;
  • жидкостные — монтируются в разводку отопления.

Питающиеся от сети внутрипольные модели просты при установке, отличаются более точными настройками. Причем зачастую водяные конвекторы универсальны, то есть применимы для централизованных, индивидуальных, одно- и двухтрубных систем.

Во внутрипольных конвекторах циркуляция воздуха бывает естественной или принудительной. В первом случае прибор оснащается одним или двумя теплообменниками. Так как он обладает относительно невысокой мощностью, разумно будет купить для малых по площади помещений или в качестве дополнительного источника тепла. В отличие от первых, конвекторы с вентилятором эффективно отапливают просторные объекты, так как обеспечивают более быструю оборачиваемость воздуха. Недостаток — шумность, потому производители нередко устанавливают виброзащитные опоры. Вентилятор питается от сети 220 В или от источника постоянного тока в 12 либо 24 В.

Электрические и водяные конвекторы можно подобрать с рулонным или линейным типом решетки. Первый значительно дороже, но удобнее при эксплуатации. В этом случае планки располагаются только поперек и при необходимости скручиваются. В линейных ламели бывают параллельными или перпендикулярными, такие конвекторы снимаются полностью. Если по решетке будут ходить, то в ее конструкции недопустимы пластмассовые элементы. Для повышения комфорта и уменьшения уровня шума некоторые производители, как, например, Varmann, врезают пружины в месте соединения рамки и ламели.

Целесообразность покупки

Применяются электрические и водяные конвекторы отопления как в частном, так и городском промышленном строительстве. Причем первые более рациональны в местах отсутствия централизованного газоснабжения, где нет возможности обустроить традиционную систему обогрева. Это хороший вариант для помещений с обширной площадью остекления, доходящей до пола, или с низкими подоконниками, под которые нельзя монтировать радиаторы. При использовании их возле входов с большой проходимостью теплопотери снижаются на 80–90 %.

Очень часто внутрипольный конвектор устанавливают вдоль внешних стен в оранжереях, зимних садах, торговых центрах, автосалонах, бассейнах и других общественных и культурных заведениях. При правильном монтаже они эффективно отсекают холодный воздух, препятствуют запотеванию окон. Оправдано применение внутрипольных видов и в детских дошкольных учреждениях. Благодаря невысокой степени нагрева внешней решетки (не более 45 °С) и отсутствию острых углов они полностью безопасны. К тому же они не отнимают полезную площадь, мебель и игровые центры допустимо размещать практически вплотную к ним. В частном строительстве вмонтированные в пол конвекторы используют при панорамном остеклении. Нередко с их помощью обогреваются стилизованные под старину помещения, когда современный радиатор выглядит неуместно.

Рекомендации по выбору

Общее требование к внутрипольным отопительным приборам — качественные материалы, особенно это актуально для короба. Во избежание активного протекания коррозионных окислительных процессов он должен изготавливаться из подходящей нержавеющей стали. Хороший вариант — наличие дополнительного полимерного покрытия, причем лучше, чтобы оно было темным, так внутреннее содержимое становится менее заметным. Чтобы правильно ответить на вопрос как выбрать конвектор, также необходимо знать теплопотери помещения, его общую площадь. Такие расчеты достаточно сложны и часто мощность определяется исходя из правила: на 1 м2 нужно 100 Вт. На стадии строительства обязательно знать высоту конвектора, чтобы обеспечить требуемое заглубление. Для больших по площади помещений лучше выбрать внутрипольный вариант с принудительной конвекцией. Он обеспечит эффективный и равномерный обогрев всего пространства.

Для водяных конвекторов кроме габаритов и наличия вентилятора важными характеристиками являются:

  1. тип отопительной системы и диаметр входного подводящего патрубка;
  2. вид и параметры теплоносителя — рекомендации производителя указываются в инструкции;
  3. температура жидкости в системе — в основном она не превышает 110 °С (как у Керми и Nobo), но у некоторых брендов (Varmann, Minib) реально подобрать внутрипольную модель с максимальным пределом в 130;
  4. рабочее давление — оно должно быть больше аналогичного значения для сети. Запас нужен для вероятных колебаний и гидроударов. Например, бренд Керма предлагает конвекторы, рассчитанные на функционирование при давлении в системе в 16 атм.

У хорошей модели подводящие соединительные шланги изготавливаются из гофрированной нержавеющей стали. Подобрать необходимые электрические внутрипольные обогреватели просто: они обязаны подходить по размерам и мощности. Практически все производители в технической документации указывают рекомендованную отапливаемую площадь при стандартной высоте потолка. Чтобы выбрать лучшую модель, следует обращать внимание на:

  • вид термостата: механические — надежнее, а электронные — удобнее;
  • срок гарантии — не менее 2 лет, тогда есть вероятность, что прибор оснащен качественными ТЭНами;
  • степень влагозащищенности: для бассейнов, ванных комнат — не ниже IP 24.

Стоимость

Цена на внутрипольные водяные и электрические модели зависит от фирмы-производителя, габаритов и характеристик. При этом следует учитывать, что продукцию российского производства (например, Керми, Varmann) можно купить дешевле, чем зарубежные аналоги. На окончательную стоимость также влияет декоративное оформление верхней решетки (некоторые фирмы предлагают приобретать ее отдельно), дополнительные комплектующие, доставка до места установки.

Производитель обогревателя Внутрипольная модель Особенности Габариты, (ГхДхШ) мм Мощность, Вт Цена, рубли
Керми (Германия-Россия) KRN 11 С естественной конвекцией, рабочее давление — 10 атм, температура — 110 °С, решетка из анодированного алюминия 90х1000х182 225 17 800
90х3000х210 959 48 300
150х1750х182 703 31 900
KRN 21 Принудительная конвекция с турбонагнетателем, вентилятор с трехступенчатой регулировкой 110х1500х210 3363 59 100
110х3000х154 9572 158 500
Jaga (Бельгия) Mini Canal SNA Теплообменник Low-h30, рабочее давление — 16 атм 90х1100х260 319 22 900
Clima Canal SNA Тангенциальный вентилятор с блокировкой и фильтром, корпус с дренажной трубкой для удаления конденсата 85х570х170 800 43 400
Varmann (Германия-Россия) Ntherm Медно-алюминиевый теплообменник пластинчатого типа, желоб с полимерным покрытием 90х1000х190 172 13 300
Qtherm ЕМ Тангенциальный вентилятор со встроенным микропроцессорным регулятором частоты вращения, температура теплоносителя — до 130 °С 110х2250х250 2975 51 350
Minib (Чехия) COIL-PT Для сухих помещений, поставляется с термостатической головкой 125х1250х303 408 28 650
COIL-KО Универсальный конвектор, встраиваемый в пол, с вентилятором, оснащенным электродвигателем постоянного тока 12 В 125х1500х303 1944 64 110
Nobo (Норвегия) C2N 02 Электрическая модель рассчитана на обогрев до 3 м2, без термостата 55х475х200 250 4 150



termoframe.ru

Встраиваемые в пол конвекторы - виды, устройство, достоинства и недостатки

Отопление, не нарушающее гармонии интерьера – желание каждого владельца недвижимости. Особенно, если речь идет о помещениях с большими витражами — панорамными окнами. В этом случае ставится вопрос и о привлекательности внешнего вида здания. Одним из способов решения этих задач являются встраиваемые в пол конвекторы.

Устройство и принцип работы

Конвекторы серии «Бриз», с декоративной решеткой

Это отопительный прибор, работающий на принципе конвективного обогрева воздуха. Прогретый воздух стремится вверх, а его место занимает остывший и начинает нагреваться — цикл повторяется.

Конструкция встраиваемого конвектора представляет собой короб (корпус) длиной 0,7-3 м, в котором расположен теплообменник, нагревающий воздух внутри. А уже этот нагретый воздух обогревает внешнее воздушное пространство.

То есть нагрев осуществляется воздухом, который  играет роль радиатора-теплообменника, а теплообменник корпуса выполняет функции низкотемпературного нагревательного элемента. Именно поэтому устройство называется конвектором и достигает высокой эффективности отопления, превышающей 90%. В некоторых моделях для ускорения и улучшения обогрева используются встроенные (практически бесшумные) вентиляторы, обдувающие теплообменник конвектора.

Конвектора монтируют по уровню пола — погружают в цементную стяжку или устанавливают в проемы фальшполов и накрывают декоративными решетками заподлицо с чистовой поверхностью. Таким образом, эти устройства практически незаметны, не нарушают дизайн и даже являются оригинальным элементом помещения. Тепло поступает как бы из пола — на поверхности заметна только модельная решетка, гармонично дополняющая любой интерьер.

Конвекторы в полу применяются в зимних садах, ресторанах, бассейнах, офисных помещениях, административных зданиях, выставочных залах, жилых помещениях, пентхаусах, загородных домах. Такое широкое применение они получили благодаря высокой надежности, доступной цене и экономичности. Обычно эти приборы располагают около входа для создания эффективной тепловой завесы, но монтировать их можно на любом месте, доступном для соответствующих коммуникаций.

Виды

Электрические. Встраиваемые в пол электрические конвекторы отличаются от традиционных электрических только конструкцией — корпус снизу цельный, не предусмотренный для забора холодного воздуха. Учитывая, что для обозрения у этого устройства остается только декоративная решетка сверху, дизайну конструкции уделяют мало внимания. Диапазон теплопроизводительности продаваемых устройств составляет 750-3750 Вт.

Водяные встраиваемые в пол конвекторы производятся корпусными и без корпуса — в виде теплообменника с резьбами. Корпусные монтировать проще — короб укладывают на основание перед заливкой стяжки или в фальшпол.

Важно! Для теплообменника без корпуса необходимо придумывать способ крепления и устраивать теплоизоляцию в нише пола под него. Без теплоизоляции существенная часть отдаваемого им тепла пойдет на обогрев пола.

Теплообменник водяных конвекторов подключен к индивидуальному контуру системы отопления. Производимый тепловой поток для устройств с естественной конвекцией зависит от конструкции и составляет 0,3-3,5 кВт, а для моделей с вентиляторами зависит от конструкции и количества вентиляторов. Для скоростей вращения вентиляторов от минимальной до максимальной он составляет 0,2-8,2 кВт.

Виды исполнения

Так устроен внутрипольный обогреватель

Корпус выполняют из нержавеющей или обычной стали, окрашенной стойкой краской. Часто корпуса оборудуют отверстиями для отвода конденсата. Некоторые модели оснащены терморегулятором.

Используемый для теплообменников материал определяется классом конвектора и его ценой. Экономный вариант — из стали, когда основным критерием является стоимость. Встроенные в пол конвекторы с теплообменником из биметалла — медной трубки с алюминиевыми ребрами — более эффективны, но и гораздо дороже.

Достоинства

Учитывая, что принцип работы встроенных конвекторов ставит их в один ряд с другими подобными устройствами, то и выдающихся показателей они не демонстрируют.

Достоинства их таковы:

  • Нет необходимости решать вопрос, как задекорировать источник тепла — скрытое размещение позволяет вписаться в любой дизайн.
  • Экономя место в помещении — пространство комнаты не занимают сами приборы отопления и подводимые к ним коммуникации (трубы, провода).

Недостатки

С виду неприметная решетка

Как это нередко бывает, причины, порождающие достоинства, одновременно являются и источником недостатков (как говорит народная мудрость – «палка о двух концах»). Встраиваемый в пол конвектор  имеет недостатки,  связанные с особенностями его конструкции и установки:

  • Эффективность ниже, чем у напольного или настенного конвектора. Во-первых, конвекция и теплообмен при специфике расположения затруднены, а во-вторых, неизбежны потери части тепла на обогрев пола.
  • Применение вентиляторов решает вопрос затрудненного теплообмена и конвекции, но лишает конвектор бесшумности — одного из его достоинств.
  • Монтировать его самостоятельно значительно сложнее, чем водяные настенные конвектора того же типа. А в типовых многоквартирных домах монтаж, как правило, невозможен — в перекрытии прибор не смонтируешь, а высота потолков не позволит поднять чистовой пол над уровнем перекрытий.
  • Для водяного спрятанного конвектора проложенный трубопровод будет залит стяжкой, что в принципе неправильно, так как подводку необходимо оставлять доступной для ремонта и обслуживания.
  • Локальный обогрев. При всех отличиях от обычного радиатора результат примерно такой же — воздух прогревается по месту расположения устройства. Контуры распределения температуры зависимы от расстояния до конвектора — чем от него дальше, тем ниже температура.

Эти недостатки сужают область использования, но не являются причиной для полного отказа от применения этих приборов.

Заключение

Встраиваемые в пол конвекторы являются хорошим выбором для отопления – они эффективны, экономичны, не загромождают пространство помещения своей конструкцией и подводимыми коммуникациями и, как следствие, гармонично сочетаются  с любым интерьером. Основной недостаток — невозможность использования в типовых многоэтажных постройках, поскольку место для них в полу должно быть заранее предусмотрено.

Автор: Семен Князев

Поделиться материалом:

Комментарии и отзывы к материалу

polmechty.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
