Электрические канальные нагреватели воздуха в системе вентиляции помещений

Электрические канальные нагреватели воздуха – это встраиваемые в воздуховоды устройства, предназначенные для нагрева до заданной температуры приточного воздуха в системах вентиляции, и доведения воздуха до необходимой температуры (например, перед тепловым насосом) в системах кондиционирования. Широкое применение данные нагреватели нашли в системах локального и резервного отопления помещений, в составе систем, направленных для предотвращения обледенения и установках регенерации воздуха.

Конструктивные особенности прибора

Данное устройство состоит из комплекта ТЭНов, клеммной коробки и корпуса. Если прибор предназначен для работы в составе , то нагреватель комплектуется вентилятором и датчиками температуры и скорости движения воздуха. В этой комплектации, электрический канальный воздухонагреватель образует приточную установку для использования в приточных вентиляционных системах. Современная промышленность выпускает канальные электронагреватели с встроенным блоком управления.

В данные приборы, помимо нагревательных элементов, устанавливается двухступенчатая защита от перегрева.

Первая ступень отвечает за основную защиту устройства от перегрева. При превышении установленной температуры термостат разрывает цепь питания на ТЭНы. После охлаждения устройства до необходимой температуры, термостат автоматически замыкает цепь управления нагревательными элементами.
Второй термостат является аварийной защитой от пожара. Возврат в рабочее состояние после его срабатывания, возможен только в ручном режиме.

Некоторые модели могут управляться при помощи датчика температуры или от сигнала. Поступившего с пульта управления.

В зависимости от формы сечения воздуховодов, воздухонагреватели канального типа производятся трех видов: круглые, прямоугольные и квадратные. Корпус устройства изготавливается из листовой стали с оцинкованным покрытием. Основным материалом для производства нагревательных элементов прибора является нержавеющая сталь.

Каждый производитель данного устройства вносит дополнения в конструкции приборов, которые не противоречат ТУ 3442-026-15185548-2005. Например: электрические канальные нагреватели Sistemair в обязательном порядке оснащаются резиновыми уплотнительными кольцами на соединительных патрубках. Электрокалориферы «Лиссант» производятся со степенью защиты не ниже IP43.

к оглавлению ↑

Методика расчета необходимой мощности устройства

Для расчета электрической мощности воздухонагревателя канального типа, необходимо воспользоваться формулой:

P=0,36хQхT

где:

P – искомая мощность электрокалорифера в Вт;

0,36 – поправочный коэффициент;

Q – объем воздуха, проходящего через воздухонагреватель;

T – значение, которое показывает на сколько градусов необходимо поднять температуру.

Например: В Пензенской области, столбик термометра может опуститься до -30°С. Необходимо поднять температуру до +20°С. Производительность приточного вентилятора – 1400 м³/ч.

Расчет:

Т= 30+20=50°С

Р =0,36х1400х50=25 200 Вт

Итог:

Для соответствия необходимым условиям понадобится электронагреватель воздуха, мощностью 26 кВт.

Для правильной работы данного прибора очень важным является такой показатель, как скорость движения воздуха через ТЭНы. Минимальная скорость движения воздуха через воздухонагреватель должна составлять 1,5 м/с.

к оглавлению ↑

Особенности монтажа канального электрокалорифера

Устройство в может монтироваться как вертикально, так и горизонтально. Главное – соблюдение направление движения воздушного потока, которое указано стрелкой на корпусе устройства.

При следует учитывать и расстояние от нагревателя до ближайшего вентиляционного оборудования, которое не должно быть меньше двух диаметров воздуховода. При подключении электрической части, особое внимание нужно уделить сечению кабеля. Которое должно соответствовать мощности калорифера.

Запрещается устанавливать нагреватель воздуха вниз клеммной коробкой.

Все канальные электрические воздухонагреватели предназначены для установки в воздуховоды, перемещающие невзрывоопасные среды, с содержанием механических включений не более 100мг/м³. Если перемещаемый воздух загрязнен, то перед устройством рекомендуется установить фильтр, который задержит пыль и другие включения. Если этого не сделать, то в результате налипания твердых частиц на нагревательный элемент будет происходить его перегрев, что может привести к выходу его из строя.

Мнение эксперта

Задать вопрос эксперту
Монтаж и подключение канальных электронагревателей воздуха должны выполнять только специалисты, с действующим допуском к работе с электрооборудованием.

ventilationpro.ru

Воздухонагреватели электрические цена от 11 956 руб.

Воздухонагреватели электрические ВНЭ

Купить воздухонагреватель электрический ВНЭ можно кликнув по кнопке «оставить заявку». Цены воздухонагревателей приведены в сводной таблице цен.

Покупка, гарантия и доставка воздухонагревателей

Для покупки электрического воздухонагревателя достаточно оставить заявку с этой страницы или выбранной модели. На все производимые нами воздухонагреватели распространяется гарантия сроком 2 года. Доставка производится по России и СНГ.

Воздухонагреватели электрические ВНЭ назначение

Электрические воздухонагреватели ВНЭ и промышленные калориферы входят в конфигурацию установок, предназначенных для отопления сооружений различного назначения, в первую очередь воздухонагревательных установок УВНЭ. В техническом и конструктивном плане совершенно взаимозаменяемы с промышленными воздухонагревателями СФО. Помимо этого промышленные калориферы могут служить в качестве автономной единицы для эффективного воздушного обогрева помещений. Основное требование: воздушные массы помещения, где установлен воздушный калорифер, не должны иметь в составе взрывоопасных компонентов, химически агрессивных газов/ паров и токопроводящей пыли. Воздухонагреватель электрический канальный широко используется в вентиляционных системах.

Условия эксплуатации электрических воздухонагревателей

Воздухонагреватели электрические ВНЭ — калорифер электрический — выпускаются в климатическом исполнении УХЛ (умеренный и холодный климат), категория размещения 4 согласно ГОСТ 15150-69.

Конструкция воздухонагревателя ВНЭ

Главным конструктивным элементом воздухонагревателя ВНЭ являются ТЭНы, трубчатые нагреватели из углеродистой стали диаметром 13 мм с алюминиевым спирально-накатным оребрением. Ни один из применяемых для их изготовления материалов не выделяет в процессе эксплуатации вредных веществ. Корпус отопительного прибора производится из листовой стали. Наши промышленные калориферы работают на многих предприятиях нашей страны.

Воздухонагреватели ВНЭ (калорифер электрический, воздушный калорифер) и промышленные калориферы выпускаются в различном исполнении, каждая модификация обладает собственными характеристиками, может отличаться по мощности, производительности, габаритам и т.д. Все модели воздухонагревателя ВНЭ оснащены терморегулятором (ТВ-130 либо его аналогом), отключающим прибор при превышении предельно допустимой температуры алюминиевого оребрения ТЭНа в 130 градусов. Различия в конструкции моделей ВНЭ в исполнении «01» и «02» заключаются в их комплектации ТЭНами (нагревателями) разной мощности. В первом случае это 2.5 кВт, во втором – 1.6 кВт.

Воздухонагреватели ВНЭ производство и поставки

Воздухонагреватели ВНЭ производятся нашим заводом в полном модельном ряде по следующим наименованиям:

ВНЭ-15-02 УХЛ4; ВНЭ-30-01 УХЛ4; ВНЭ-30-02 УХЛ4; ВНЭ-45-01 УХЛ4; ВНЭ-45-02 УХЛ4; ВНЭ-65-01 УХЛ4; ВНЭ-65-02 УХЛ4; ВНЭ-90-01 УХЛ4.

ventorg.com

устройство и особенности грамотной установки

Электрические нагреватели с таким устройством выполняют функцию нагрева в системах вентиляции и кондиционирования, могут работать в составе сушильной техники. Они играют важную роль в отопительных и противообледенительных системах, системах ОВКВ, установках вторичного нагрева. В промышленности применяют мощные аппараты с повышенными характеристиками безопасности. Это особенно важно для таких отраслей, как нефте- и газоперерабатывающая, химическая промышленность, поскольку возможно применение электрических канальных нагревателей для повышения температуры, например, азота и других газов. Условия работы прибора определяют его необходимую мощность, которая может колебаться от 500 Вт до 1000 кВт и более.

Особенности устройства

Вентиляционный нагреватель

В состав этого несложного прибора входит комплект нагревательных элементов. Для их производства используют высококачественную нержавеющую сталь. Чтобы они не соприкасались друг с другом, для их разделения используют специальные пластины. Это увеличивает надёжность и продолжительность безопасной работы всей системы.

Область использования для нагрева воздуха

Канальный обогреватель, вентилятор и температурный регулятор вместе являются компонентами приточного агрегата. Он выполняет подогрев на первичном этапе в приточных вентиляционных системах.
Для локального согревания воздуха в некоторых частях здания этот прибор может осуществлять вторичный подогрев.

Наличие функции терморегуляции позволяет устанавливать этот вид обогревателей в комнатах, где необходима индивидуальная и быстрая регулировка воздушных температур.
Обеспечивает безопасную и правильную работу тепловых установок зимой, если устанавливается непосредственно перед тепловым оборудованием.
В режиме запасного обогревателя в холодное время года в зданиях, где особенно важен стабильный температурный режим. Это должно быть предусмотрено уже на начальном этапе проектирования вентиляционной системы. В другом случае монтаж будет невозможен.

Работающая система

Данный вид оборудования пригоден к размещению в воздуховодах с круглым и прямоугольным сечением для согревания воздушного потока. Они напрямую монтируются в каналы вентиляции и защищают помещение от резких перепадов температур.

Как рассчитать мощность?

Для вычисления показателя мощности нагревателя, необходимой для создания оптимального температурного режима, надо знать параметры:

Скорость воздушного потока через аппарат измеряется в м³/час
На сколько градусов нужно произвести нагрев помещения по отношению к улице.

Умножив эти показатели друг на друга и на коэффициент 0,36, получим значение оптимальной мощности. Рассмотрим вариант такого расчёта. Предположим, что самая холодная температура 28º ниже нуля. В помещении надо постоянно поддерживать 20º выше нуля. Значит, аппарат должен нагреть воздушный поток на 48º. Скорость движения воздушного потока возьмём равной 1500 м³/час. Мощность вычислим, умножив показатели с учётом коэффициента 0,36. Получим: 1500×48×0,36 = 25920 Вт. Таким образом, потребуется аппарат с мощностью не менее 26 кВт.

Зачем нужно устанавливать фильтр?

Элемент нагревателя с фильтром

Если вы хотите, чтобы время применения электрического канального нагревателя было долгим и безопасным, вам нужен фильтр. Особенно это актуально, когда вентиляция сообщается с улицей. Установка фильтра, имеющего класс фильтрации не ниже EU3, обеспечит надёжную защиту от загрязнения. При отсутствии фильтра загрязняющие частицы попадают прямо на работающие нагревательные элементы, поверхность которых сильно нагревается при работе. Они прилипают, могут образовывать сплошной слой, это приводит к ухудшению выполнения оборудованием своих прямых функций. Перегрев ТЭНов чреват их поломкой, потребуется ремонт и замена дорогостоящих элементов.

Сервисное обслуживание фильтра будет заключаться в проверке уровня его засорения. Установка дифференциального датчика давления позволит зафиксировать снижение давления на фильтре. Если загрязнение сильное, снижение превысит установленный показатель, сразу загорится контрольный индикатор. Этот индикатор в виде лампочки расположен на специальном щите, с которого управляется система вентиляции.

Особенности монтажа

Чтобы установить этот вид оборудования правильно, нужно учесть:

равномерность потока воздуха;
направление воздушного потока;
скорость движения воздуха внутри прибора.

При установке необходимо выбрать такое расположение, чтобы обеспечить постоянное равномерное распределение воздуха по сторонам прибора. При этом потоки внутри калорифера не должны образовывать зоны завихрения. Отсюда следует, что при оптимальном расположении такие компоненты вентиляционной системы, как фильтр, колено воздуховода, заслонка, вентилятор должны располагаться от основного прибора на расстоянии не меньшем, чем его диагональ. При установке нужно обязательно учесть эти условия. Это обеспечит компоненты прибора равномерным и качественным обдувом.

Для определения направления воздуха внутри аппарата служит стрелка на его крышке. При установке она должна быть в одном направлении с предполагаемым воздушным потоком. Возможен монтаж в горизонтальные или вертикальные воздуховоды. Важно следить, где клеммная коробка, она не должна располагаться книзу.

Показатель минимального расхода воздуха внутри прибора зависит от его собственных размеров и показателя мощности, входящих в его состав элементов, измеряется в м³/час. Для правильного применения электрического канального нагревателя необходимо контролировать, насколько быстро движется в нём воздух, этот показатель не должен быть меньше 2 м/с. Если скорость ниже этого уровня, это приводит к значительному ухудшению качества работы датчика, определяющего температуру воздуха канала и снижению точности поддержки необходимого температурного режима.

Оптимальная скорость потока воздуха позволяет терморегулятору стабильно сохранять показатели температурного режима в вентиляционной системе с колебаниями не более двух – трёх градусов. Если мощность прибора большая, воздушный поток должен быть быстрее, иначе термовыключатели будут срабатывать каждый раз при включении или выключении его в сеть.

Как установить канальный датчик температуры?

Канальный нагреватель

Если необходимая температура поддерживается с помощью терморегулятора, датчик, определяющий температуру в канале, нужно устанавливать как можно дальше от калорифера. Минимальное расстояние между ними составляет полтора метра. При такой установке исключается инфракрасное воздействие на датчик при нагревании ТЭНов. Кроме того, наличие достаточного расстояния позволяет воздуху свободно двигаться после прохождения через аппарат, это способствует выравниванию его температуры. Идеально, если расположение датчика совпадает с центром воздуховода или приближено к нему.

Защита от перегревания

Во всех приборах такого назначения имеется встроенная защита от перегрева. Биометаллические термовыключатели с системой самовозврата работают независимо и входят в состав электрокалорифера. У одного из них температура реагирования составляет 70 или 80º, он защищает от перегрева. Второй срабатывает при температуре 130º и сигнализирует о пожаре.

Если воздух на выходе из прибора имеет температуру 70º и выше, это свидетельствует о грубом нарушении правил расчёта вентиляционной системы, неправильном монтаже оборудования или о нарушении работы вентилятора. В этой ситуации необходимо ликвидировать перегрев и нарушение, которое к нему привело, и только потом возобновлять работу оборудования.

У мощных систем поддержания температуры (более 48кВт) ТЭНы остывают медленно. Поэтому нельзя выключать вентилятор одновременно с выключением нагрева, оптимально, если он поработает после выключения аппарата ещё две – три минуты.

Для обеспечения стабильной работы хорошо, если блокировка калорифера будет связана с действием вентилятора или с проходящим через него воздушным потоком. Работа вентилятора должна подтверждаться дифференциальным датчиком давления. Этот индикатор может сигнализировать, когда аппарат включается или выключается.

oventilyatsii.ru

Разоблачение мифов: электрические обогреватели: alexey_donskoy

Как раз пора: в квартире холодно; отопительный сезон ещё не скоро. Читаем обзоры, потому что продавцы в лучшем случае знают только рекламу производителя. А там такое понаписано!

Да уши вянут слышать от продавцов. Но они не виноваты: учат и повторяют рекламу.
Более того, так сказано и в подавляющем большинстве так называемых “обзоров”, которые тупо скомпилированы с текстов производителей!

В результате имеем потрясающую безграмотность населения.
О тех, кому всё равно, речь не идёт. Но многие же сегодня озабочены вопросами экологии и интересуются безопасностью бытовых устройств.
И такие товарищи более всего подвержены влиянию недобросовестной (анти)рекламы.
Они не купят бутилированную воду, если на бутылке не будет надписи “не содержит ГМО”!
Если их спросить, хорошо ли они знают химию с биологией, ответный довод будет непробиваемо железобетонным:

Вот здесь же есть такая надпись, а тут нет!
Ой, только не говори мне, что они всё врут!

Это, конечно, ~~типичная женская логика~~ ответ не по существу, но такова психология: человек скорее поверит массовой рекламе, чем тому, кто пойдёт против “мнения большинства”.

Поэтому на возражение ответим – да! Вернее, они-то как раз не врут, но манипулируют вами со страшной силой.
В то время, как одни честно не пишут про ГМО (потому что какие ГМО могут быть в ВОДЕ?!), другие тоже честно пишут, что в их воде нет ГМО, и это трижды истинная истина… и что? Чем это плохо? Они же не врут?

Да тем плохо, что они приучают вас реагировать на заведомо не относящуюся к делу информацию, специфические рекламные штампы – мифы, созданные рекламщиками для окучивания потребителей. В результате тот, кто понахальнее, будет их использовать и получит преимущество на рынке.
Потому что нельзя от всех людей требовать, чтобы они знали химию с биологией… Или таки можно?
Я считаю, что необходимо!

Да, есть вопросы очень спорные. Скажем, применение пенопласта в жилищном строительстве.
Но есть вопросы элементарные, для ответа на которые надо чуть вспомнить физику, не более того.
Тема про нагреватели как раз подходящая.

Конечно, если вы строите новый дом, лучшим решением будет грамотное проектирование системы отопления, с учётом конвективных потоков воздуха и комфортных условий в местах нахождения человека.
Рекомендуется использовать тёплый пол, например (не электрический!).
В общем, строить систему надо так, чтобы не нужны были дополнительные заплатки в виде электрических обогревателей в межсезонье.
Но если вы уже в квартире, за окном холод, а отопления всё нет и нет – читайте дальше.

Независимо от “активности” нагревателя (наличия в нём гоняющего воздух вентилятора”) главное, чем они друг от друга отличаются – это способом нагрева (нагревательным элементом).
В том старом советском конвекторе, что на фото – обыкновенная нихромовая нить. Как в старых электроплитках (если кто помнит), как в большинстве фенов и дешёвых тепловентиляторов.
У неё есть много недостатков, и именно с нею сравнивают все современные достижения технологии в рекламе. И какие же нечестные приёмы рекламы других устройств мы видим, взяв почти любое первое попавшееся устройство (не ноунеймовый Китай, а солидная Корея в данном случае)?

• Двойная мощность нагрева
• Не сжигает кислород, не сушит воздух
• Отсутствие теплопотерь
• КПД более 90%

Разберёмся подробнее.

Двойная мощность нагрева

С первым разобраться проще всего. Это всего лишь означает, что в общем корпусе ТЭНа два нагревателя, которые можно включать вместе или по отдельности. Стандартная ступенчатая схема для большей гибкости управления устройством.

Замечательный пример, как реклама обыгрывает несущественную техническую деталь конструкции, представляя её как достоинство.
То, что при этом она вешает вам лапшу на уши, не волнует никого.
Рекламщиков – потому, что у них такая цель, и им наплевать на средства.
Потребителю – просто непонятно. Но зато звучит красиво!
На то и рассчитано.

“(Не) сжигает кислород”

Друзья! Само словосочетание “сжигать кислород” абсолютно бессмысленно!
Ибо процесс горения чего-то – это химическая реакция этого чего-то с кислородом.
Так что кислород гореть не может, он может только тратиться на горение чего-то.
Но даже если считать, что слово “сжигание” употребляется в переносном смысле и означает “трата” – посмотрим, что горит-то в нагревателе? Разве подведена к нему газовая труба? Или вы его дровами топите? Или это большая пепельница?

Увы, в нём всё-таки кое-что горит: домашняя пыль. Отсюда и противный резкий запах, особенно при включении.
Только, я вас умоляю, не надо про “сжигание” (потребление) кислорода! Один ваш вдох-выдох потребляет из воздуха больше кислорода, чем за неделю “сгорит” с пылью в нагревателе.
Поэтому, кстати, нельзя сидеть в доме с герметично закупоренными окнами.

А почему горит? Потому что температура нити высока, хорошо видно, как она докрасна раскаляется.
А вот в современные конвекторы ставят стандартный ТЭН с радиаторами, так называемый X-Shape:

Типичный конвектор (Ballu)

Какова температура этого нагревателя, мне навскидку выяснить не удалось, но она явно значительно меньше, чем у открытой раскалённой докрасна нити.
Конечно, если вы забьёте такой нагреватель пылью, то будет неприятно; но просто запишем в записную книжку вывод: он всё-таки намного лучше, чем открытая нить. В том числе, если уж на то пошло, и менее пожароопасен. Однако об его корпус всё равно можно обжечься; выбирайте тот, у которого есть ручки, за которые его можно безопасно передвинуть в процессе работы.

Но, повторяю, опасность и обычного нагревателя с нитью сильно преувеличена.
Интересно разобраться, насколько сжигание пыли вредно и что можно с этим сделать.
Да, вредно. Сгорание при таких небольших температурах всегда получается неполным, и в остатке может быть куча ядовитых и даже канцерогенных веществ.
Тем не менее, одна выкуренная соседом сигарета с дымом, попавшим в вашу форточку, неизмеримо опаснее – просто даже по количеству этого самого дыма. У вас часто дым из нагревателя идёт? То-то же.

А если вас сильно волнует канцерогенность и при этом вам мало соседской сигареты, хочется свою закурить – это шизофрения. Возможно, для таких стоит напомнить ещё о сковородке, где температура, может, и пониже спирали нагревателя, но зато подгорает на ней отнюдь не одна пылинка в час, и это подгоревшее вы потом едите.

Добавим здесь ещё пару слов о пожарной безопасности.
Поскольку проволока нагревателя раскалена докрасна, он вполне пожароопасен, если, к примеру, ребёнок начнёт просовывать в его щели бумагу, или если его (пусть случайно) накрыть каким-нибудь легкоплавящимся или легковоспламеняющимся материалом.
Конвектор с современным нагревательным элементом менее опасен, а масляный радиатор и вовсе хорош! 🙂
На масляном радиаторе при крайней необходимости можно сушить бельё, а на нагревателях другого типа – ни в коем случае! Исключение – специальные полотенцесушители, которые крепятся на корпус нагревателя и позволяют повесить бельё рядом с ним.

Но мы отвлеклись.
Вывод по данному мифу таков: упрёк в “сжигании кислорода” (как и соответствующий рекламный мем) несостоятелен со всех точек зрения.

Позвольте, как же так, спросит кто-то, ведь и кроме запаха неприятных эффектов много!

Ты мне тут сказки не рассказывай, у меня голова болит от твоего конвектора, а от батареи не болит!

Да, есть один неприятный эффект помимо сгорания пыли.
В конвекторах с открытой нихромовой нитью она может нагреваться до 1300°С (хотя рабочая температура до 1100°С). А начиная от 1200°С, уже становится заметной реакция окисления азота.
Конечно, о сколько-нибудь существенной затрате кислорода здесь говорить нельзя, но вот сам продукт (оксид азота NO) не шибко полезен. Прямо скажем, ядовит. Как минимум, головная боль при длительном вдыхании даже малых доз обеспечена.
Вы находитесь в зоне риска, если видите раскалённый докрасна нагревательный элемент!

Однако тепловентилятор (даже с открытой нитью) безопаснее, потому что поток воздуха не даёт ей нагреться до больших температур – и тогда об оксидах азота можно не беспокоиться.

А ещё лучше модные сегодня керамические обогреватели. Их температура обычно составляет около 250°С, что несравненно безопаснее нихромовой проволоки. Там, конечно, тоже много нюансов. Настоятельно рекомендую прочитать вот это: “Сотовые керамические электронагреватели (СКЭНы)”. Правда, это статья производителя, но она честная в смысле строгой научности, и ей можно доверять.

А теперь разберёмся в важнейшем эффекте, с которым связан ещё один миф.

“(Не) сушит воздух”

Да, именно, все неприятные ощущения “от нагревателей”, включая “песок в глазах” и головную боль, проистекают от высушивания воздуха.

И реклама всегда предполагает, что вот есть плохие нагреватели (тепловентиляторы, конвекторы), которые сушат воздух, и есть хорошие (наши), главное достоинство которых – не сушат.
Запишите КРУПНЫМИ БУКВАМИ, запомните наизусть, чтобы узнать в любой ситуации: ЭТО ВРАНЬЁ!

“Сушат воздух” абсолютно все нагреватели, причём одинаково!
И абсолютно все из вас проходили это в школе по физике: при нагревании воздуха его относительная влажность уменьшается!
Что такое относительная влажность? Это способность воздуха принять водяные пары. Если воздух резко охладить, эта способность уменьшится, и пар, который находился в воздухе, конденсируется: образуется туман и выпадает роса. Поэтому запотевают холодные предметы (например, вынутые из морозильника) и стёкла, с другой стороны которых холод.
Ну а если воздух резко нагреть, он потянет в себя всю влагу – в том числе высушит вашу кожу. Именно так вы сушите волосы феном.

Не забивай мне голову своей наукой!
Я же чувствую, как мне плохо с тепловентилятором и как хорошо – с обычной батареей!

Причём говорят эдак снисходительно, обращаясь как к не знающему реальной жизни ребёнку и вообще умственно неполноценному.

Дорогие мои друзья! Когда дадут тепло, батарея полдня нагревает комнату до той степени, что вы это заметите! Но к этому времени вы уже надышали в комнате немного влаги, да с кухни наиспарялось.
А мощный тепловентилятор уже за час поднимет температуру на несколько градусов. И вы заметите, что воздух вдруг стал очень сухим. А вы ещё направляете вентилятор прямо на себя и потому удивляетесь, что кожа высыхает и глаза слезятся!

Типичный керамический тепловой вентилятор (Akvilon)

Возвращаясь к физике, ещё раз повторим: если два нагревателя ОДИНАКОВО нагревают воздух, то и влажность изменится одинаково. Можете проверить, если у вас найдётся необходимый в домашнем хозяйстве прибор для измерения влажности – гигрометр. Почему необходимый – потому что влажность надо регулировать. Как высокая, так и низкая влажность вредны для здоровья. В сырую осень единственным средством снижения влажности является подогрев воздуха (а мы как раз о нагревателях и говорим). А жаркой зимой с горячими батареями воздух необходимо увлажнять. Но увлажнители – отдельная большая тема, да и не сезон пока! 😉

Кстати, есть системы, которые таки сушат воздух. Это кондиционеры. У них есть специальный режим осушения. То есть из воздуха удаляется имеющаяся в нём влага. Но к нашим бытовым обогревателям это не относится; а при использовании кондиционера просто не включайте осушение, если не надо.

Отсутствие теплопотерь

Как это, кто-нибудь может объяснить?!
Вот то-то же. Никто не может, а проглатывают в куче других “аргументов” – потому что звучит красиво.

Что такое теплопотери? Это когда батарея греет-греет ваш дом, а вы нахально открываете форточку, выпуская всё тепло наружу. Но к батарее-то это потерянное тепло как относится? 😉

Тем не менее, проветривать дом надо. Для того, чтобы терять при этом меньше тепла, придуманы различные устройства – от автоматических приточных клапанов и до серьёзных систем вентиляции с теплообменниками, стоимость которых начинается от двух штук баксов. Вот так и выходит, что классическая форточка обходится всё-таки дешевле…

КПД более 90%

Продолжение предыдущего пункта. Что такое КПД=100%? Это когда вся затраченная энергия совершает полезную работу. А если есть потери, то тратить приходится больше, и КПД снижается.
Позвольте, какие могут быть потери?
Любой электрический обогреватель практически ВСЮ потреблённую энергию превращает в тепло. Что нам и требуется. Поэтому КПД у нагревателей как таковых практически 100%.
Почему “практически”? Потому что в нагревателе со свёрнутой спиралью нитью (да и вообще в любом электронагревателе, потому что худо-бедно имеется замкнутый контур) возникает ещё электромагнитное излучение, и часть энергии, потреблённой из сети, улетает с ним. Правда, ещё есть ряд нагревателей, которые нагревают объект через электромагнитное поле (та же микроволновка, индукционные плиты) – вот там бесполезно улетает достаточно много. Но мы сейчас рассматриваем не плиты, а комнатные обогреватели. В них потери на электромагнитное излучение пренебрежимо малы. Кроме того, даже из этой малости значительная часть обычно улетает не дальше стен квартиры – поглощается различными предметами и в конечном счёте превращается в то же тепло.

Особо дотошная хозяйка может возразить:

Опять ты со своей теоретической физикой!
Вот тебе электрочайник, в нём вода за минуту закипает, а вот электроплитка – полчаса будешь кипятить!
Есть разница?

Внимание! В данном случае мы видим демагогию (подмену тезиса), которая образуется не из вредности, а просто из нежелания немного подумать.

Подумаем. Конечно, мы будем рассматривать плитку и чайник одинаковой мощности, иначе вопрос лишается смысла.
КПД – штука относительная. Это вовсе не характеристика устройства, а только наш пристрастный взгляд на совершаемую устройством работу! Полезной для нас работой в данном примере будет нагрев литра воды. Очевидно, что плитка сильнее греет окружающий кастрюлю воздух, чем электрочайник. То есть, с точки зрения полезной для нас работы, в плитке получается больше потерь (хотели греть только воду, но пришлось ещё и воздух). Здесь КПД обретает смысл, и их можно сравнивать между собой.

Но наша тема не про кипячение воды в чайнике, а про нагрев воздуха в квартире. Именно это – полезная для нас работа.
Все нагреватели потреблённые киловатт-часы превращают в тепло практически полностью. КПД – 100%. Точка!
(Если моё мнение для вас неубедительно, читайте учебник физики и, скажем, что-нибудь по “расчёту нагревательных приборов”).

Нагреватель “Электролюкс” лучше китайского ноунейма, потому что там качественное масло!

Мы перешли к масляным радиаторам. И именно такую фразу я услышал от продавца.
Попросил пояснить, чем же масла-то различаются? В ответ, как и ожидалось, получил всякую пургу про экологическую чистоту масла.
Да какое же это имеет значение, если масло в радиаторе закрыто герметично? – “Ну, мало ли что герметично, всё равно подтекает!”
Ребята, это абзац. Может, сегодня все делают товары столь низкого качества, но если из радиатора подтекает масло, место такому устройству на свалке. Точка.

“Ну ты его включишь, а запах же есть!” – говорит продавец.
Ну если есть, то место устройству опять же на свалке. Это значит, что инженерная разработка сделана криво, что-то греется ещё, кроме нагревателя (часто это бывает электроника), и т.д. и т.п. Просто не вдавайтесь в подробности, а обходите такие устройства стороной. Масляный радиатор пахнуть не должен ничем.
Советскому радиатору, показанному выше, больше 50 лет – и ничего из него не течёт, не пахнет – и работает до сих пор без проблем.

Кстати, о достоинствах. Температура радиатора небольшая. На нём ничего не горит, никаким образом. Он более всего похож на обычную батарею парового отопления, за что его и любят.
Но.
Недостатки – следствие достоинств. Теплоотдача у него всё-таки недостаточна. Поэтому греть он всегда будет хуже, чем конвектор, и много хуже, чем тепловентилятор.
Что значит хуже? Это значит – медленнее. Это значит – меньше электричества потребит из сети. Это значит – при прочих равных условиях поднимет температуру в комнате на меньшее число градусов.

Можно ли улучшить эффективность радиатора? Конечно.
Первое: увеличить площадь радиатора. Это давно сделали производители – сравните почти плоский советский и остроребристый современный (кстати, современный поэтому намного толще по габаритам).

Второе: организовать принудительную циркуляцию воздуха. Просто взять вентилятор и дуть им на радиатор. Снизу вверх. Кстати, то же можно делать и с обычной батареей! Лишний градус вы так вполне обеспечите.
Есть, кстати, модели со встроенным вентилятором. Правда, я совсем не понимаю, что именно он там вентилирует – похоже, зону нагревателя (на сам радиатор он не дует). Что получается на практике, не знаю, не пробовал и не разбирал. В любом случае греть будет больше, чем такая же модель без вентилятора.

И всё-таки, чем-нибудь ещё отличаются дешёвые модели от дорогих?
Конечно!
В дешёвых используются дешёвый пластик, который и сам по себе пахнет и выделяет вредные вещества, а уж при нагревании – особенно. Не стесняйтесь понюхать устройство из только что распакованной коробки. Откажитесь от данной модели при резком химическом запахе.

Кроме того, в дешёвых обычно плохо продумана вся конструкция, что приводит к повышенному нагреву отдельных частей, в том числе и пластика, и особенно электроники (которая и вредные вещества выделяет, и сгорит рано или поздно).

Вообще, на мой инженерный взгляд, электроника в нагревателях – решение не идеальное. Нечего ей там делать. Старая добрая механика, по крайней мере, надёжнее.

Возьму мощность побольше, всегда смогу уменьшить, если понадобится

Фото с сайта Electrolux

Есть очень важный нюанс, напрямую влияющий на безопасность эксплуатации электроустановки.
Большинство бытовых приборов не позволяют регулировать мгновенную мощность.
Возьмите холодильник: он поработал и отключился, поработал и снова отключился. Точно так же ведёт себя микроволновка (только включений-отключений вы не замечаете). И точно так же ведут себя нагреватели.
Что это означает? Это означает, что в то время, когда установка включена, она потребляет из сети МАКСИМАЛЬНУЮ мощность (ту, которая указана в характеристиках устройства).
Ручкой термостата вы регулируете фактически соотношение времени включенного и отключенного состояния.

Ну и что?

А то, что электрическая сеть в вашей квартире может быть не рассчитана на такую мощность. Ток, потребляемый устройством, может быть слишком большим, и проводка будет греться. Особенно сильно греются розетки. В конце концов, если сеть грамотно спроектирована и вы вместо предохранителей не поставили жучки, предохранители сработают. Например, у нас частенько отключается электричество, когда одновременно работает микроволновка и электрочайник. А если предохранители не сработают, то можно и до пожара довести при неудачном стечении обстоятельств.
Вывод: если сеть слабая, разумно приобретать устройства меньшей мощности, ибо из большого маленькое сделать вам удастся не всегда!

Кстати, по поводу периодического включения-отключения. В отличие от других устройств большинство тепловентиляторов (тепловых пушек) включены на полную мощность постоянно, поэтому они вне конкуренции по эффективности нагрева.

Возьму вот этот – он экономичнее!

Про то, что “экономичность” по отношению к электрообогревателям не имеет никакого смысла, мы уже говорили (см. про потери и КПД). Но:

Сравниваем: вот этот – 1000 Вт, рассчитан на 12 кв.м. А вон тот – тоже 1000 Вт и рассчитан на 15 кв.м. Очевидно, он лучше – экономичнее!

Чтобы понять глупость такого суждения, надо чётко представлять, что значит “рассчитан на ХХ кв.м.”.
А это не более чем маркетинговый приём: эти числа не означают вообще ничего!
Маркетологи думали так: “Зачем потребителю разбираться в киловаттах? Давай дадим ему примерный критерий в тех цифрах, которые понятны каждому!” – и выбрали для этого площадь комнаты.

Но мы-то знаем физику, и должны понимать, что эффективность нагрева зависит от типа устройства и от теплопотерь комнаты; что если за окном минус тридцать, то нагреватель в любом случае нужен более мощный и от сети он возьмёт гораздо больше киловатт-часов, чем в случае, когда на улице плюс десять.
Маркетологи (не физики, не инженеры даже!) махнули на это рукой и приняли для примерного расчёта – берём 500 Вт на 6 кв.м. Этого соглашения придерживаются многие, но не все. Кто-то особо наглый может взять свой собственный коэффициент – и будет иметь конкурентное преимущество среди покупателей, воспитанных на разобранных выше рекламных мифах.

А что на самом деле? Можно ли объективно сравнить два упомянутых устройства?
Можно. Для этого выкрутить все их регуляторы на максимум и замерить времена их циклов работы-отключения. Результат будет характеризовать качество конструкции их радиаторов и эффективность теплоотдачи воздуху. Повторим, что к “экономичности” это не будет иметь никакого отношения, а любой самый дешёвый тепловентилятор будет иметь подавляющее преимущество перед любым другим нагревателем.

Но никакой гарантии нет, что заявленная площадь будет соответствовать реальным результатам сравнения.
И упрекнуть производителя в недобросовестной рекламе не получится, потому что критерий площади в данном случае абсолютно надуманный, вроде “эффективности талисмана на лобовом стекле для уменьшения аварийности”.

Инфракрасное излучение – натуральное, оно полезно для здоровья

Так говорят производители ещё одного типа нагревателей – модных сегодня инфракрасных.

В советское время такие нагреватели (вполне пожароопасные рефлекторы с нихромовой спиралью) были очень распространены. Чтобы не быть на них похожими, производители изощряются в рекламе, как только могут!

Советский рефлектор со спиралью

А вот статья с обзором инфракрасных обогревателей (с плохо скрытой рекламой теплоизлучающих пластин).
Содержит полный набор разобранного выше бреда: сравнение КПД, “окисление кислорода”, “дышать в помещении становится нечем и начинаются головные боли от кислородной недостаточности” и т.д.

А вот ещё. Если вы недостаточно знаете физику и медицину, чтобы оценить это:

Природа инфракрасных волн очень похожа на тепловые волны, которые излучает человеческое тело. Эти волны имеют ту же длину, они положительно воспринимаются человеческим организмом, помогают бороться с болезнетворными микроорганизмами и бактериями.

то обратите внимание хотя бы на следующее:

Инфракрасные обогреватели здоровью человека не вредят, а вот их подделки – вполне могут причинить вам вред.

Запомните этот маркер! Дальше можно не читать – статья явно рекламная.
К сожалению, стоит этот маркер в самом конце, и прочитавший вольно или невольно уже проникся бредовыми размышлениями автора.
Примечательно, что эта статья размещена на сайте “Без вреда” для экологических фриков.
Сайту полный незачёт вместе со статьёй.

Читайте лучше вот это: “Польза и вред инфракрасного обогревателя”. Там написано достаточно, чтобы критически отнестись к подзаголовку и к приведённой выше цитате.

Можно, я не буду перегружать вас деталями? 😉
Скажу только про “бактерицидное действие”, которое упоминается во всех рекламных статьях.
Бактерицидным действием обладает ультрафиолет, но не инфракрасное излучение. Конечно, если рефлектор направить на какую-либо вещь, которую он нагреет до высокой температуры – то и грибкам с бактериями там не поздоровится. Ну и что?
Во многих таких статьях подмена тезиса происходит незаметно: упоминается использование инфракрасного излучения в медицине, а потом заявляется об “антибактериальном действии” нагревателей. Как одно с другим может быть связано, оставим на совести авторов. Или вспоминаются кварцевые лампы, используемые для дезинфекции в больницах (ультрафиолетом, между прочим, отнюдь не инфракрасным!), и на основе того, что в нагревателе тоже используется кварцевый стержень, делается вышеуказанный вывод. Однако, ребята, при включении кварцевой лампы пациентов положено в коридор выгонять, между прочим! Ибо очень вредно. А стержень в нагревателе выполняет совсем другую функцию, нежели в обогревателе. Так что – никакой связи!

Кстати, при гриппе более всего вреден не холод в помещении, а сухой воздух – через иссушенные слизистые оболочки вирус легче проникает в человека.
Пользуйтесь увлажнителями воздуха при необходимости!

На самом деле инфракрасным нагревателям место не в квартире, а в каком-нибудь плохо теплоизолированном ангаре, тёплый воздух в котором обеспечить нереально, так пусть хоть обогреватель будет греть работников наподобие костра. Но помните, что инфракрасное излучение сушит кожу, что не всегда полезно. А для глаз вообще опасно, поскольку может способствовать развитию катаракты.

А у нас ещё необходимый ионизатор воздуха есть!

Это сейчас повальная мода. Все выпускают ионизаторы и встраивают их куда ни попадя. Как будто само это волнующее слово мистическим образом превратит грязный городской смог в свежий аромат горных вершин.
Между тем, дело обстоит как раз наоборот.
Ионизация воздуха в квартире весьма полезна, да.
Вот только ни один производитель бытового ширпотреба не выпускает “правильные”, пригодные для этого ионизаторы!

Это не я сам придумал, и не в учебнике физики прочитал – слишком специфический вопрос.
Но я опираюсь на авторитет производителя серьёзных систем вентиляции, выходца из оборонки (ну дайте, дайте мне тоже модными словами покидаться!) – и единственного в России производителя измерительного оборудования, которое измеряет эту самую ионизацию. То есть компетентнее этих специалистов в вопросах ионизации уже некуда.

Так вот, в воздухе должны быть вполне определённые концентрации как положительных, так и отрицательных аэроионов. К сожалению, маркетологи всех производителей повторяют, как заклинание, ссылку на люстру Чижевского и кричат о пользе отрицательных аэроионов. И подавляющее большинство ионизаторов гонят только отрицательные, причём без всякого учёта и регулирования концентрации и при повышенном (для надёжности) напряжением. От чего происходит один вред вместо пользы. Самый разнообразный вред (от загрязнения стен до вреда здоровью).

Есть, правда, ещё полезная функция в ряде конвекторов – очистка воздуха от пыли при помощи электростатики (ионизация здесь получается как побочный эффект). Но здесь заверений производителя явно недостаточно – в каждом конкретном случае нужна серьёзная проверка и испытания, каких далеко не всякая лаборатория сможет провести.

А есть и очевидно вредная: подавляющее большинство вот таких бытовых ионизаторов настроены так, чтобы эффект был заметен (то есть имеется высокое напряжение и коронный разряд со слабым потрескиванием). А при таких условиях в воздухе образуется оксид азота (NO), о нём мы уже говорили выше.

Выводы и советы покупателю: выбираем обогреватель

• Электронагреватели отличаются друг от друга по т.н. установленной мощности. Не перестарайтесь, если у вас слабая сеть, не рассчитанная на такую нагрузку!
• При прочих равных условиях тепловентилятор быстрее и сильнее нагреет комнату, а масляный радиатор – меньше и медленнее.
• Инфракрасный обогреватель (как и тепловентилятор) нельзя направлять на человека – он сушит кожу и слизистые глаза, что может способствовать катаракте. Прошли те времена, когда его было целесообразно применять дома.
• Масляный радиатор громоздок, тяжел, но менее опасен в смысле ожога человека и пожара. Однако острые его рёбра могут нанести серьёзную травму ребёнку или споткнувшемуся взрослому.
• Не стоит обращать внимания на такие чисто рекламные характеристики, как “не сушит воздух”, “не сжигает кислород”, “экономичен”, “полезен для здоровь

alexey-donskoy.livejournal.com

ЭЛЕКТРИЧЕСКИЕ ВОЗДУХОНАГРЕВАТЕЛИ — КиберПедия

Электрические нагреватели, так называемые электрокалориферы, состоят из спирально-навивных или спирально-оребренных ТЭНов, или нагревательных элементов, выполненных из нержавеющей стали и заключенных в корпусе.

Нагревательные элементы соединяются посекционно, что позволяет получить несколько ступеней нагрева (от 2 до 8). Электропитание калориферов возможно в двух вариантах: трехфазное 380 В или однофазное 220 В. В стандартном исполнении и если нет особых указаний по напряжению, разводка ТЭНов делается под напряжение 380 В. Переход с одного напряжения на другое осуществляется переключением перемычек в присоединительной клеммной коробке.

Электрические калориферы имеют также встроенный термостат перегрева (размыкает цепь при 45 С) и противопожарный термостат (размыкает цепь при 130 С.

ЗАПОРНЫЕ И РЕГУЛИРУЮЩИЕ УСТРОЙСТВА

Запорные и регулирующие устройства разделяют:

– по способу регулирования воздушного потока – на устройства с поворотными створками (дроссельного типа), диафрагмы и шиберы;

– по назначению – на проходные, смесительные, разделительные;

– по характеру действия – на двухпозиционные (запорные) и регулирующие;

– по конструкции створок – на неизолированные (холодные) и изолированные (утепленные).

Рассмотрим наиболее часто используемые в системах кондиционирования и вентиляции регулирующие устройства – воздушные клапаны различных модификаций, регулирующие диафрагмы и обратные клапаны.

ВОЗДУШНЫЕ КЛАПАНЫ

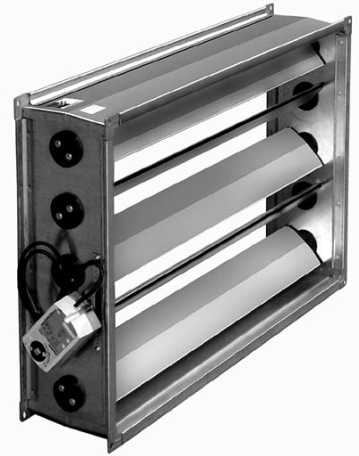

Воздушный клапан представляет собой устройство для управления расходом воздуха в приточных и вытяжных установках вентиляции и кондиционирования воздуха.

Воздушные клапаны предназначены для пропорционального регулирования и равномерного распределения воздушного потока по площади поперечного сечения, стоящей за клапаном секции.

Воздушные клапаны с поворотными лопатками дроссельного типа обычно бывают многостворчатыми и могут быть двух видов: параллельно-створчатыми, имеющими створки, параллельные между собой, и со створками, осуществляющими встречное вращение.

Современные клапаны, как правило, имеют створки со встречным вращением.

Оси лопаток (створок) соединены общей тягой, присоединяемой к приводу, – ручному, пневматическому или электрическому. За счет многостворчатости достигается плотное закрывание клапана. Для особо ответственных случаев, когда должна быть гарантирована полная герметичность при закрытии клапана, лопатки снабжаются специальными прокладками.

Воздушные клапаны применяют в приточных вентиляционных установках для отсечения наружного воздуха при выключении вентилятора, для перекрытия шахт вытяжной вентиляции при отключении и механического притока.

В секционных кондиционерах воздушные клапаны могут быть встроены в специальную камеру, образуя приемный блок. В этом случае клапаны, как правило, используют с теплоизоляцией. Для пропуска рециркуляционного воздуха клапаны могут быть установлены на смесительной камере, а для разделения потоков воздуха – на распределительной.

При установке воздушного клапана, совмещенного с воздухоприемной решеткой, особенно если клапан оказывается выше приточной установки, возникает опасность обмерзания створок. В случае опасности обледенения предусматривается подогрев створок греющим электрокабелем.

Начинать подогрев следует за 10 – 20 мин. до открытия клапана и заканчивать с пуском вентиляционной системы. Электропривод клапана имеет достаточную мощность, чтобы раскрыть их при незначительном обмерзании.

Также снижение вероятности обледенения холодного (без теплоизоляции) приемного клапана достигается изготовлением его створок специального материала. Дроссель-клапан – одна из разновидностей воздушного клапана с одной створкой, представляет собой устройство для регулирования расхода воздуха в воздуховодах вентиляционной сети.

С помощью дроссель-клапана можно уменьшить расход воздуха в широких пределах.

Воздушный клапан этого типа, наиболее часто применяемый вариант регулирующего устройства, создающего небольшие аэродинамические сопротивления при полностью открытом клапане и выравнивающего поток воздуха по «живому» сечению.

Клапаны с одной створкой и клапаны со встречным вращением створок отличаются от параллельно-створчатых более плавным регулированием.

Воздушные клапаны устанавливают перед приточной вентиляционной установкой или приемным клапаном системы кондиционирования воздуха; также они устанавливаются на смесительных камерах в местах присоединения к ним рециркуляционных воздуховодов или непосредственно на воздуховодах вентиляционной сети.

На воздуховодах систем общего назначения регулирующие воздушные клапаны устанавливают на ответвлениях, которые требуют выключения или регулирования подачи воздуха в процессе эксплуатации; перед всеми воздухораспределительными или воздухоприемными устройствами, которые не имеют в своей конструкции регулирующих устройств; у всех местных отсосов; на ответвлениях.

Размеры запорных и регулирующих воздушных клапанов соответствуют размерам каналов, в которых они устанавливаются. При расположении воздушных клапанов внутри приточных камер, их размеры рассчитывают исходя из максимальной пропускной способности.

При аэродинамическим расчете вентиляционной сети необходимо учитывать аэродинамическое сопротивление клапана. Регулирующие воздушные клапана имеют характеристику зависимости коэффициента местного сопротивления от угла поворота лопаток. При расчете запорных клапанов учитывается аэродинамическое сопротивление в открытом состоянии.

ДИАФРАГМЫ РЕГУЛИРУЮЩИЕ

Диафрагма регулирующая представляет собой устройство, устанавливаемое на ответвлении воздуховода и предназначенное для регулирования расхода перемещаемого по нему воздуха во время пусконаладочных работ. Конструктивно представляет собой диск с отверстием переменного открытого сечения, работает пр. принципу диафрагмы фотоаппарата.

Промышленно изготавливаемые диафрагмы выполняются из оцинкованной стали.

Для точного регулирования (с ошибкой не более 10%) расхода воздуха диафрагма должна быть установлена на расстоянии не менее чем 1,5 диаметра до ближайшего отвода и 2,5 диаметра до тройника (вне зависимости от типа – проходного или на ответвлении, на всасывании или на ответвлении, на всасывании или на нагнетании) или воздухораспределителя. Регулирование осуществляется по данным измерения разности давлений до и после диафрагмы, которое легко переводится в единицы расхода воздуха, проходящего через диафрагму, с помощью типовых расчетных диаграмм. Изменение сечения диафрагмы производятся специальной рукояткой, имеющейся на диафрагмах диаметром до 315мм, или поворотом регулировочной гайки на диафрагмах диаметром 400-800мм.

Диафрагма регулирующая позволяет точно установить расход воздуха при незначительных возмущениях потока, но она является одним из самых дорогостоящих регулирующих устройств и применяется чаще всего для однократной настройки на постоянный расход.

ОБРАТНЫЕ КЛАПАНЫ

Обратные клапаны служат для пропуска воздуха в одном направлении и предотвращения его движения в противоположном, и по характеру действия относятся к двухпозиционным клапанам.

Обратные клапаны выпускаются в двух наиболее простых модификациях: типа «бабочки» и типа «инерционной решетки»

Клапан «бабочка» изготавливается из гальванизированной стали, имеет два подпружиненных лепестка и может быть установлен в любом положении.

Лепестковый обратный клапан типа «инерционной решетки» с легкими пластиковыми жалюзи, вставленными в коробку из гальванизированной стали, может устанавливаться только на горизонтальных воздуховодах, под действием потока воздуха в разрешенном направлении лепестки поднимаются, во всех других случаях они опущены.

Одной из основных характеристик обратных клапанов является максимально возможная (не более 12 м/с) скорость воздуха.

Применяются обратные клапаны для предотвращения перетоков воздуха: при работе нескольких приточных установок на одну сеть; при установке резервного приточного или вытяжного вентилятора; при присоединении нескольких вытяжных систем к одной вытяжной шахте.

Также они ставятся для предотвращения обратного тока воздуха при выбросе вытяжного воздуха на фасад (например, продувочного воздуха после охлаждения конденсаторов холодильной машины, установленной внутри здания) или перед крышными вентиляторами. Требуется установка обратного клапана и в системах аварийной противодымной вентиляции: после вентилятора вытяжной противодымной системы, после вентиляторов приточной противодымной вентиляции, на воздуховодах всех вентиляционных систем, в местах их пересечения с ограждениями помещений, в которых установлены аппараты газового пожаротушения.

cyberpedia.su

Электрические воздухонагреватели — Студопедия.Нет

Выполняются в форме прямоугольного паралелипипеда в корпусе, имеющем элементы в виде спирали или оребрённых тенов. Элементы нагревания укреплены вертикально, нагрев имеет термометр безопасности, ограничивающий чрезмерный рост температуры внутри системы и отключает нагрев в случае прекращения подачи воздуха.

Секция увлажнения

Камера орошения включает трубные гребёнки, поддон и насос. В форсуночной камере происходит адиабатическое увлажнение воздуха циркуляционной водой, которая поступает из поддона.

Вода распыляется форсунками производительность которых зависит от d выходного отверстия, давления и температуры воды под форсунками. Форсунки устанавливаются в поперечном сечении камеры на трубных гребёнках. Поддон выполняет функции резервуара запасной ёмкости воды, обеспечивающий главную работу насоса. В форсуночной камере устанавливаются два сепаратора каплеуловителя, предотвращающего унос капель воды по следующим секциям. Один сепаратор на выходе, другой на входе в камеру и служит для выравнивания потока воздуха на входе. Скорость воздуха в любой точке камеры орошения должна быть не более 3м/с, размер капель 1 – 2 мм. При использовании ОКФ (оросительная камера факельная) происходит охлаждение и осушение воздуха, эффективности этих режимов оценивается относительным энтальпийным показателем.

θJ=(J1-J2)/( J1-Jω1)

J1,J2 – энтальпии начального и конечного состояния воздуха.

Jω1 – энтальпия насыщенного воздуха соответствующая температуре воды поступающей в камеру орошения.

Для ТП необходимо также знать зависимость относительных влажностей воздуха начале и конце процесса φ1 и φ2, φ2=f(φ1)

Общий расход воды: Gω=gф*nф

Gф – расход через одну форсунку;

Nф – число форсунок.

Коэффициент орошения В= Gω/Gв; θ=f(В)

Jω1=J1- (J1- J2)/ θJ

По J-d диаграмме tω1=f(Jω1)

tω2= tω1+(J1- J2)/(BCω)

Для ХП и ПП характерен режим адиабатического увлажнения.

Эффективность этого процесса оценивается по относительному перепаду температур обменивающихся сред.

Еа= (t1-t2)/ (t1-tω1) Ea= f(В)

В кондиционере может использоваться вместе камеры орошения секция парового увлажнения воздуха, она включает:

– сепаратор пара;- термодинамический конденсатор;- фильтр;-инерционное сопло;-серводвигатель наибольшего напряжения 220В.

Тип парогенератора выбирается в зависимости от расхода пара.

Увлажнение сухим перегретым паром имеет следующие достоинства (быстрое смешивание водяных паров с воздухом) и легко регулируемое количество пара которое позволяет точно регулировать влажность воздуха.

Сухой перегретый пар не содержит бактерии:

– Минимальные эксплуатационные расходы:

Также входят секция фильтрации и шумоизоляции.

Местные СКВ. Основное оборудование и методы расчета.

1.Местные СКВ на базе неавтономных установках кондиционирования воздуха (УКВ).2.Местные СКВ на базе неавтономных вентиляторных кондиционеров доводчиков. 3.Местные СКВ на базе испарительных кондиционеров.4.Местные СКВ на базе автономных кондиционеров.

1. Местные СКВ на базе неавтономных установках кондиционирования воздуха (УКВ).

Общим их признаком является централизованная подача горячей и холодной воды.

Различают по конструкции:

– блочные (фильтр, поверхностные теплообменники, вентиляторы).- агрегатные

Блочные:

Нагревание и охлаждение воздуха осуществляется в поверхностных теплообменниках.

Увлажнение в паровых увлажнителях, которые располагаются в вентиляторном блоке. Сборка блоков может быть горизонтальной или вертикальной.

Агрегатные:Фильтр,Воздухонагреватель 1,Камера орошения, Воздухонагреватель 2,Вентилятор.

Выпускается производством от 3 – 10000 м3 в час КТН – кондиционер типовой неавтономный.

2. Местные СКВ на базе неавтономных вентиляторных кондиционеров доводчиков.

Во многокомнатных зданиях, конструктивных бюро, гостиницах и т.д. вентиляционные

кондиционеры доводчики устанавливаются под окнами по периметру здания.

Теплообменники связывают трубопроводы для подачи горячей или холодной воды.

Предусматриваем смешивание наружного воздуха с рециркулируемым. Для увлажнения воздуха используются гигроскопические пластины увлажненные рециркуляционной водой.

3. Местные СКВ на базе испарительных кондиционеров.

Используется прямое испарительное охлаждение приточного воздуха до 17 – 20°С.

Производительность кондиционера от 1000 до 13000 м3/ч, устанавливаются в проёме окна или стены, представляет собой осевой вентилятор соединённый с блоком оросительных кассет, заполненных гигроскопическим материалом.

Вода подаётся из бака в трубки, расположенные в верхней части кассет.

Эффективность прямого испарительного охлаждения составляет 0,9 (Еа)

Кроме того, в оросительном слое происходит очистка от пыли 90%.

Может быть использованы 2-х ступенчатые конденсаторы испарительного охлаждения:

Поток разделяется на 2 части; основной поток проходит с наружной стороны трубок; вспомогательный поток внутри трубок, по внутренней стороне трубок стекает орошенная вода.

Эффективность охлаждения в основном потоке 0,65 – 0,66, во вспомогательном 0,85,

4. Местные СКВ на базе автономных кондиционеров.

В этих кондиционерах встроен источник холодоснабжения в виде холодильной машины.

Различают кондиционеры с водяным охладителем конденсатора [KTAII и воздушным охлаждением KTA-II]

KTA-I выполняется в виде шкафа с 2-мя отделами:

Верхний – испаритель; Нижний – компрессорно – конденсаторный блок; Для забора воздуха имеются отверстия.

studopedia.net
