Встраиваемые в пол электрические конвекторы отопления


Подбираем электрический встраиваемый конвектор в пол

Современный дизайн жилых и офисных помещений все чаще «конфликтует» с традиционными отопительными приборами. Часто привычные радиаторы негде установить – в помещении из-за огромных размеров оконных проемов глухой участок стены между остеклением и полом практически отсутствует.

В таких случаях можно встроить конвектор электрический встраиваемый в пол – он и места много не займет, и помещение обогреет.

Содержание:

Устройство и область их применения

Конвектором отопления называется прибор, оборудованный высокотемпературным нагревательным элементом. Встраиваемые конвекторы имеют продолговатую форму с прямоугольным поперечным сечением.

Корпус прибора изготовлен в виде короба. К нему особых требований не предъявляется: благодаря скрытой установке его не видно. Однако по его качеству можно определить класс оборудования: «топорное исполнение» может быть признаком плохого качества прибора в целом.

Корпус может быть выполнен из оцинкованной, черной или нержавеющей стали. Первые две марки вполне подойдут для сухих помещений. Черная сталь обязательно покрывается краской. Антикоррозионные сплавы используются для производства конвекторов, работающих в условиях повышенной влажности.

Решетка, закрывающая короб сверху выполняет две задачи:

  • Защищает конструкцию от механических повреждений;
  • Придает изделию эстетический вид.

Нагревательный элемент может быть:

С точки зрения безопасности предпочтительнее водяные обогреватели. Но для обеспечения их работы требуется полноценная отопительная система.

Внутрипольные электрические конвекторы могут работать как в общей цепи, так и автономно. Автоматика, обеспечивающая управление встроенными отопительными приборами, может находиться внутри канала или вынесена в комнату.

Конвекторы можно применять для обогрева любого помещения:

  • Гостиной;
  • Спальни;
  • Коридора;
  • Террасы и т.д;
  • Офисных помещений;
  • Складов и пр.

В зависимости от назначения помещения устанавливают конвекторы с естественной или принудительной конвекцией. К примеру, в гостиной можно смонтировать прибор с вентилятором. В спальне он будет неуместен по причине шума, издаваемого во время работы. Сюда лучше установить конвектор с естественной конвекцией.

Для обогрева помещений с повышенной влажностью выпускаются специальные конвекторы с отводом конденсата.

Принцип работы конвекторов

Корпус обогревателя устроен таким образом, чтобы воздух свободно обдувал нагреватель. Холодные воздушные массы, скопившиеся в нижней зоне помещения, быстро нагреваются при соприкосновении с нагревательным элементом и поднимаются вверх сквозь решетку. Остывший воздух опускается вниз – и процесс конвекции повторяется. Принцип действия конвекторов одинаков независимо от места его установки: на стене или в канале.

Конвекторы с принудительной конвекцией работаю следующим образом:

  1. Холодный воздух попадает на вентилятор;
  2. С его помощью холодная воздушная масса при помощи вентилятора прогоняется чрез теплообменник;
  3. Нагретый воздух устремляется вверх, освобождая место для новой порции холодного.

Встроенные приборы, оборудованные вентилятором, способны обогреть даже большие площади помещений. Конвекторы с естественной вентиляцией пригодны лишь для дополнительного обогрева, его мощности на полное обеспечения комфортных условий не хватает.

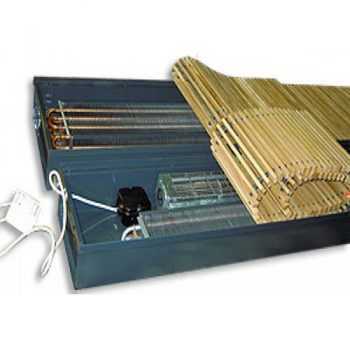

Особенности электрических внутрипольных обогревателей

Встраиваемые в пол электрические конвекторы имеют ряд конструктивных особенностей. Нагревательным элементом прибора является ТЭН, на корпус которого для увеличения площади теплопередачи монтируется комплект пластин. Они изготавливаются из материалов, имеющих высокий коэффициент теплопередачи:

  • Медь;
  • Алюминий;
  • Тонколистовая сталь.

Некоторые модификации электроконвекторов оснащены керамическими или металлокерамическими теплообменниками.

Короб прибора выполнен в виде перевернутой буквы П, в нижней части которого и монтируется теплообменник. Долговечность отопительного прибора зависит от качества ТЭНа. Известные производители используют для того антикоррозионную сталь.

Для эффективной работы прибора естественной тягой высота его короба должна быть не менее 200 мм. У конвекторов, оборудованных вентилятором (с принудительной тягой) данный параметр решающей роли не играет.

Преимущества и недостаки

Высокий уровень безопасности электрических внутрипольных конвекторов отопления обеспечивается за счет его конструктивных особенностей. Внешняя оболочка прибора не имеет точек соприкосновения с ТЭНом, что исключает необходимость ее заземления.

Смотрим видео, обобенности устройтсва:

Потоки холодных воздушных масс, постоянно протекающих по поверхностям теплообменника, исключают возможность перегрева нагревательного элемента. Кроме того, встраиваемый в пол электрический конвектороснащен системами контроля температуры поверхности корпуса, автоматически отключающих его в случае перегрева. От короткого замыкания прибор защищен предохранителями.

Прочие преимущества электроконвекторов:

  • относительная автономность: работоспособность прибора зависит только от наличия электроэнергии в сети;
  • возможность сэкономить полезную площадь помещения за счет установки обогревателя в канале ниже уровня чистого пола;
  • безопасная для детей и домашних животных температура наружных частей корпуса и пр.

Следует отметить, что вопросы гарантии безопасности касаются только изделий заводского производства. Встраивать в пол самодельные электрические конвекторы – дело весьма опасное. Хотя некоторые умельцы идут на такой риск. Специалисты делать этого не рекомендуют: излишняя самонадеянность в обращении с электричеством может привести к электротравмам или даже гибели близких или самого «самоделкина».

Наиболее существенным недостатком встраиваемых в пол электрических конвекторов является использование не самого дешевого энергоосителя. Хотя электроконвектор и считается экономичным изделием, его применение не всегда можно оправдать с экономической точки зрения.

Еще один минус — недостаточная эффективность устройства при сильных морозах.

О производителях и моделях

Встраиваемые в пол электрические конвекторы поставляют на наш рынок многие производители из Чехии, Германии и других стран. Из продукции российского производства можно отметить конвекторы VARMANN Ntherm Electro.

Смотрим видео все о продукции Varmann:

Они представляют собой отопительные каналы с естественной циркуляцией воздуха. Их можно встраивать не только в пол, но и в подоконник (в этом случае его можно не включать в общую систему отопления). Продукция оснащена регулятором температуры (микропроцессорным) воздуха и нагревательного элемента. Конвекторы могут работать и в ручном режиме.

Желоб (или корпус) прибора выполнен из оцинковки. Теплообменник – быстросъемный. Конструкцией предусмотрена автоматическая защита от перегрева.

Предназначены данные приборы для сухих помещений, поэтому воды они боятся. Зато предусмотрена пылезащита.

Еще одна модель данного производителя – Qtherm Electro. Данная модификация оборудована вентилятором для осуществления принудительной конвекции. Для работы в межсезонье предусмотрен режим естественной тяги.

Компания Varmann выпускает также конвекторы. Вентиляторы которых имеют три уровня регулировки. Однако, несмотря на столь обширный модельный ряд, ни одна из модификаций данного производителя не предназначена для влажных помещений. Покупателям, которые ищут конвекторы в бассейн или в ванную, следует обратиться к продукции других производителей.

www.teplo-ltd.ru

Конвекторы отопления водяные встраиваемые в пол


Конвектор, встраиваемый в пол – инновационное решение для обогрева дома

Системы отопления постоянно развиваются. Дело не только в том, что традиционные приборы совершенно не подходят к дизайну современного жилья, нередко их просто невозможно использовать в таких условиях, к примеру, в помещениях с большой площадью панорамного остекления. Сегодня мы является свидетелями эволюции отопления. Ярким тому свидетельством являются внутрипольные конвекторы – одна из лучших разработок последних десятилетий в этой области.

Конвектор, встраиваемый в пол, удобная и эффективная система отопления. КПД подобного оборудования превышает 90%, к тому же это реальная возможность энергосбережения. Конвектор напольный размещается в специальном металлическом коробе. Последний защищен от коррозии, а с внутренней стороны имеет напыление, отражающее тепло.

Принцип действия

Радиаторы в полу – это обычные отопительные приборы, в которых передача тепловой энергии происходит по принципу естественной конвекции, происходящей из-за разницы температур. Нагретый при контакте с обогревателем воздух подымается вверх, уступая место уже остывшему у поверхности напольного покрытия. Так продолжается по кругу: холодный воздух затягивается в короб и, нагревшись от конвектора отопления, выходит наружу.В ряде моделей (так называемые фанкойлы) предусмотрены встроенные вентиляторы, работающие практически бесшумно. Принудительная конвекция значительно ускоряет и улучшает обогрев, обдувая теплообменник.

Встроенный конвектор вмонтирован в пол и закрыт модельной решеткой, заподлицо с напольным покрытием, которая ничем не препятствует выходу нагретого воздуха. Встраиваемое отопление называют также дизайн радиаторами, поскольку они оригинально дополняют интерьер помещения. Такое оборудование снимает также любые ограничения на расстановку мебели. В частности, их можно располагать в достаточной близости от батареи в полу.

Конвекционные потоки начинают свое движение непосредственно от поверхности пола. Это, несомненно, способствует более эффективному смешиванию воздуха.

Конвекторы отопления, встраиваемые в пол, водяные и электрические, отзывы

konvektor-1konvektor-2
Основные виды

Внутрипольные конвекторы отопления классифицируют по разным параметрам. В частности, на основе источника нагрева их делят на:

  • электрические. В этом случае температура теплоносителя внутри радиаторов отопления в полу повышается за счет нагревательного элемента, который питается от электрической сети;
  • питающиеся от циркуляционного контура. Принцип работы этих приборов совпадает с тем, который имеет традиционный радиатор водяного отопления. То есть теплоноситель, нагретый при горении дров, дизельного топлива или газа, отдает тепло в процессе циркуляции по контуру.
Конструктивные особенности

Впольный конвектор электрический

Отметим некоторые конструктивные особенности этих приборов.

  • Нагревательный элемент – ТЭН, на корпусе которого смонтирован комплект пластин. За счет них увеличивается площадь теплопередачи. Их изготавливают из меди, алюминия и тонколистовой стали – материалов с высоким коэффициентом теплопередачи.
  • Долговечность радиатора напрямую связана с качеством ТЭНа. Многие из известных производителей изготавливают его из антикоррозионной стали. В некоторых моделях электрических конверторов пол используются теплообменники из керамики или металлокерамики.
  • Теплопроизводительность, представленных на рынке устройств колеблется в пределах 0,75 – 3,75 кВт.
  • Короб устройства, по низу которого смонтирован теплообменник, имеет форму перевернутого П. Чтобы прибор обеспечивал эффективную естественную конвекция, его высота не должна быть меньше 20 см. В случае встроенного отопления, оснащенного вентилятором, этот параметр особого значения не имеет.
Для электрических отопительных впольных устройств нет нужды в прокладке трубопровода – ни подводящего, ни обратного, достаточно только подвести электропитание.

Главный и, пожалуй, единственный минус этих устройств – высокая стоимость энергоносителя. Их устройство экономически оправдано, если расходы по прокладке водяного намного выше, чем выгода, полученная при снижении регулярных затрат на эксплуатацию электрических.

Водяной

Многие проводят аналогию между встраиваемыми водяными конвекторами и теплым полом. Пожалуй, их можно считать упрощенным вариантом последних, работающих по другому принципу.

  • Тепловой поток, который выдает теплый пол, передается через два вида теплопередачи: лучистый теплообмен и конвекцию. Тогда как при работе водяного конвектора отопления в полу налицо только конвекционная теплопередача. Что же касается другой составляющей, лучистого теплообмена, то он создает только побочный эффект.
  • Теплообменник этих приборов подключается к контуру индивидуального отопления. Производительность теплового потока для устройств с естественной конвекцией изменяется в пределах 300 – 3500 Вт в зависимости от конструкции. Для моделей с принудительной вентиляцией имеет значение не только конструкция, но и количество вентиляторов. Их производительность изменяется в промежутке 200–2800 Вт.
  • Теплообменник встраиваемого в пол водяного конвектора присоединяется к трубопроводам, по которым циркулирует теплоноситель. На лотке предусмотрено посадочное место, которое рассчитанно на декоративную решетку под определенную нагрузку.

Водяные конвекторы отопления имеют несколько вариантов исполнения теплообменника. Отметим основные:

  • черная сталь. Это самый бюджетный вариант, однако такой теплообменник недолговечен, поскольку подвержен коррозии;
  • медь. Изделия из этого дорогостоящего материала отличают высокая степень теплопроводности и полное отсутствие коррозии;
  • комбинированный вариант. Медные трубы имеют тонкое оребрение, для которого используют алюминий, значительно дешевле. Стоимость теплообменника из меди и алюминия значительно ниже медного, хотя по эффективности не очень ему уступает. Что же касается стального варианта, то его производительность как минимум вдвое меньше, чем у медно-алюминиевого.

Водяной конвектор, встраиваемый в пол, имеет определенные ограничения,  в основном связанные с установкой устройства. В частности, это связано с их минимальной глубиной, равной 6,5 см. Допустим, монтаж предполагается проводить в хрущевке. Если учесть стандартную высоту потолка (2,5 м) и глубину стяжки под напольное отопление (7 см), то очевидно, что сделать это будет достаточно сложно. Отсюда можно сделать вывод, что этот способ обогрева предпочтительнее использовать в помещениях, имеющих высокие потолки, к примеру, в частных домах.

Каким бы ни был материал теплообменника, конвектор помещают в короб. Для его изготовления используют обычно черную сталь, покрытую антикоррозийным составов, или тонкую нержавеющую сталь.

Решетка

Дизайн этих приборов обычно связывают с внешним видом решетки. Не зря же ее называют декоративной. Это единственный визуально видимый элемент конструкции. Она, можно сказать, не нагревается при работе прибора, то есть к ней можно спокойно дотрагиваться или ходить. Это позволяет использовать теплоноситель с достаточно высокой температурой.

Основные характеристики решетки – это ее площадь и размер щелей. Свободная циркуляция требуемого количества воздуха зависит от отношения площади элемента к суммарной площади щелей.

Решетка должна быть прочной и долговечной. Этим и определяется и выбор материала для нее. Это может быть металл или дерево и другие материалы. Дизайн решетки можно разнообразить, изменив форму щелей, ее цвет и фактуру поверхности.

Решили установить в детскую конвект

www.teplo-ltd.ru

Встраиваемые в пол водяные конвекторы отопления: преимущества и недостатки

Повышенные требования к дизайну интерьеров жилых и офисных помещений и наличие в доме больших витражей заставляет тщательно подходить к устройству обогрева. Это касается радиаторов отопления, что подчас выглядят неуместно на фоне витражных окон. И здесь на помощь приходят так называемые встраиваемые в пол водяные конвекторы отопления, которые созданы именно для таких случаев.

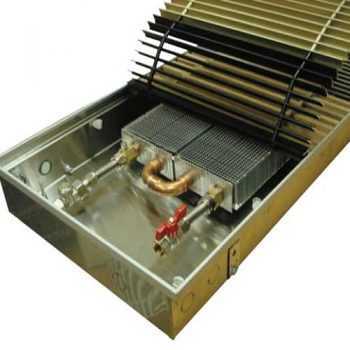

Понятие о внутрипольных конвекторах и их конструкции

В действительности подобный конвекторный обогреватель не является каким-то современным революционным открытием. Достаточно вспомнить советские универмаги, в тамбурах которых были устроены мощные тепловые завесы. Часть устройств, нагнетающих воздух, встраивалась в специальные ниши в полу, перекрываемые обычными металлическими решетками. Современные встраиваемые в пол конвекторы являются потомками описанных устройств, но более компактными, эффективными и эстетичными.

Их можно воспринимать как разновидность водяного обогрева пола, только более упрощенный вариант, использующий другой принцип действия. Хорошо знакомые нам водяные теплые полы выдают тепловой поток, включающий в себя две составляющие: лучистую и конвекционную. В тепловом потоке от устраиваемых в полу конвекторов составляющая лишь одна – конвекционная, поскольку прибор нагревает только воздух помещения. С этим поможет разобраться схема, где показана самая простая конструкция внутрипольных конвекторов отопления:

1 – корпус прибора; 2 – медный или алюминиевый теплообменник «вода – воздух»; 3 – монтажные скобы, регулируемые по высоте; 4 – декоративная решетка.

В металлическом корпусе установлен теплообменник конвекционного типа, присоединяемый к трубопроводам с теплоносителем. Сверху в корпусе методом штамповки сделано посадочное место для декоративной решетки, которая рассчитана на определенную нагрузку, оказываемую на нее весом человека.

Воздушные массы, нагреваемые между пластинами теплообменника, естественным образом поднимаются в верхнюю часть помещения, смешиваясь с прохладным воздухом в зоне окна. То есть, устройство функционирует по такому же принципу, как и обычный водяной конвектор, только спрятанный в толщу пола.
По своей конструкции данные отопительные приборы предлагаются следующих видов:

  • нагреватели с естественной циркуляцией воздушных масс;
  • напольные конвекторы с вентилятором и принудительным перемещением воздуха;
  • агрегаты с функцией нагрева / охлаждения и подачей притока с улицы.

Оснащенные вентилятором напольные конвекторы водяного отопления работают гораздо эффективнее, поскольку тепло интенсивнее снимается с ребер медного радиатора, после чего поток принудительно направляется вверх, заставляя всю воздушную среду помещения непрерывно перемещаться. Нагреватели этого типа наиболее популярны.

Охлаждение и отопление конвекторами третьего типа – это удовольствие не из дешевых и позволить его себе может не каждый. В агрегатах реализована возможность присоединения к двух— и четырехтрубной системе, в теплообменник может подаваться как горячая вода, так и хладоноситель. Кроме того, в корпусе имеются патрубки для подключения приточного воздуховода. Управление осуществляется с выносного электронного блока, действующего на несколько таких нагревателей одновременно.

Для справки. Указанные многофункциональные внутрипольные конвекторы могут полноценно функционировать только как часть централизованной системы, самостоятельно они воду не охлаждают и не нагревают, ее требуется подавать к агрегату по трубам. То же касается и приточного воздуха, что обрабатывается в вентиляционной установке, а в конвектор попадает по сети воздуховодов.

1 – общий воздуховод приточной системы; 2 – ответвления; 3 — присоединительный патрубок; 4 – фальшпол; 5 – витраж; 6 – конвектор; 7 – входящий поток воздуха в агрегат; 8 – выходящий поток.

Преимущества и недостатки

Данные воздухонагреватели все же являются узкоспециализированными средствами обогрева помещений, поэтому преимущества внутрипольных конвекторов достаточно специфические:

  • Нагреватели наилучшим образом вписываются в любой интерьер и удовлетворяют самым высоким требованиям к эстетичному внешнему виду. Это и есть их главное достоинство.
  • По эффективности работы не уступают обычным радиаторам и конвекторам настенного и напольного типа.
  • Незаменимы в комнатах с высокими потолками и витражными фасадами.
  • По стоимости встраиваемое отопление находится в средней ценовой категории.

Надо признать, что конвекторы в полу имеют немало недостатков, которыми придется расплачиваться за красоты интерьера:

  • для установки изделий потребуется устройство стяжки или фальшпола, это удобно при новом строительстве или реконструкции, но очень затруднительно в отремонтированной квартире;
  • для конвекторов без вентилятора нужна теплоизоляционная подложка;
  • внутри быстро накапливается пыль и грязь, попадающая в теплообменник, конвекторный обогреватель требует частого обслуживания и очистки;
  • невозможно установить местные терморегуляторы, вместо них придется организовать централизованное автоматическое регулирование температуры воздуха;
  • для скрытого подключения необходима прокладка труб отопления в полу, а для напольных конвекторов с вентилятором – еще и проводов.

Рекомендации по выбору и монтажу

При подборе встраиваемого отопления важное значение имеют 2 фактора: располагаемая тепловая мощность и соответствие интерьеру помещения. Значение мощности производители обязательно указывают в техническом паспорте на изделие, поэтому в этом отношении сделать выбор несложно. Надо только знать потребность в тепловой энергии для каждого обогреваемого помещения.

Внимание! Тепловая мощность прибора, заявленная в паспорте производителем, соответствует определенной расчетной температуре теплоносителя, которая в вашем случае может быть и меньше. На это следует обратить особое внимание при покупке и подбирать изделие с некоторым запасом теплоотдачи.

По внешнему виду выбрать встраиваемый конвектор тоже нетрудно. Цветовые гаммы предлагаемых решеток весьма богаты, но даже если вам не удалось подобрать необходимую расцветку, то наверняка есть возможность ее заказать. Также играет роль размер изделия в плане и его высота, последняя должна соответствовать толщине стяжки или фальшпола.

Установка внутрипольного прибора заключается в его креплении к черновому полу и выверке поверхности изделия по горизонтали с помощью строительного уровня. Регулировка высоты осуществляется монтажными скобами и фиксируется. Затем выполняется подключение подводящих трубопроводов, проложенных, как и теплые полы, от центрального отопления или индивидуальной котельной. После того как подключение и монтаж внутрипольных конвекторов завершен, можно заливать стяжку.

Совет. На время застывания уложенного раствора надо обязательно поставить на свое место декоративную решетку, иначе стяжка может обжать стенки корпуса и потом ее вставить будет затруднительно. Наглядно процесс монтажа показан на видео.

Заключение

Нельзя сказать, что отопление конвекторами в полу – очень востребованный способ обогрева. Тем не менее во многих ситуациях он просто незаменим, а по своей теплоотдаче приборы практически не уступают традиционным радиаторам отопления.

cotlix.com

Конвекторы, встраиваемые в пол, – выбор, советы экспертов

Собственники квартир и домов, все чаще, в последнее время, при монтаже систем обогрева, отдают преимущество напольному отоплению. Используя встраиваемые конвекторы, находится компромиссное решение с дизайнерскими тенденциями в интерьере помещений, декларирующими максимум свободного пространства. Особенное значение, приобретает такой вид обогрева, если в помещении панорамные окна.

Такого плана отопительные приборы давно с успехом применяются при входе в супермаркеты, кинотеатры, гостиницы для создания тепловой защиты от холода.

Применение напольных конвекторов и их функции

Попытаемся разобраться, почему же отдается предпочтение конвекторам, а не радиаторам?

  1. Во-первых, только напольный конвектор способен создать у постоянно открывающихся дверей и больших оконных проемов эффективную и мощную тепловую защиту.
  2. Во-вторых, используя термоэффект, можно быстро нагреть большое помещение, распределив потоки теплого воздуха.

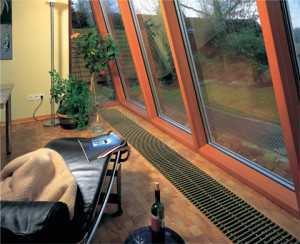

  3. Далее, благодаря использованию конвекторов у панорамных окон, такое явление, как запотевание и образование конденсата, сведено к минимуму.
  4. Наконец, при работе водяных напольных конвекторов, можно быстро обеспечить комфортную температуру воздуха, невзирая на высокие потолки в помещении – таких как музеи, кинотеатры и супермаркеты.

Конструктивные особенности конвектора

Рассмотрим отопительные приборы, использующие активное движение теплого воздуха, способствующее быстрому обогреву и поддержанию заданной температуры помещения.

Конструктивно, напольный прибор отопления — это корпус с теплообменным радиатором, закрытым декоративной решеткой.

  • Как правило, корпус, встраиваемый в пол, изготавливается из нержавеющей стали. Его монтаж производят одновременно с планировкой пола.
  • В состав теплообменного радиатора входят трубки из меди и пластины из алюминия, имеющие высокий коэффициент теплоотдачи.
  • В наружной части корпуса имеется место для декоративной подрешетки, закрывающей корпус с теплообменником. Решетка, как правило, металлическая, хотя может быть и деревянной и мраморной.
  • В последнее время, производители все чаще устанавливают внутри конвектора вентиляторы, для принудительной циркуляции воздуха.
  • Для ликвидации воздушных пробок в теплообменной трубе, в конвекторах есть клапан для выхода воздуха. Его задача – обеспечение нормальной циркуляции теплоносителя.
  • Терморегулятор с датчиком или термостат, которыми могут быть оснащены конвектора, предназначены для контроля и управления определенной температурой в помещении. В случае их отсутствия, роль регулирования выполняют обычные шаровые краны.
  • В комплектацию конвектора отопления может быть включен дополнительный воздуховод.
  • Кроме одноуровневых, для усиления тепловой мощности, могут использоваться и двухуровневые конвектора. В этом случае возможны, как параллельная, так и последовательная схема подключения.

3 варианта внутрипольных конвекторов

На сегодняшний день представлены три основных варианта напольных конвекторов с принудительной и естественной циркуляцией воздуха.

  1. Водяной конвектор отопления без вентилятора. Движение теплого и холодного воздуха происходит согласно законам физики. Процесс достаточно медленный, но зато бесшумный.
  2. Напольный водяной конвектор с вентилятором для принудительной циркуляции. В качестве принудительного вентилятора используется тангенциальный (беличье колесо). Работает он от 12 Вольт, что является безопасным в условиях работы конвектора.
  3. Двухконтурный напольный конвектор, использующий функции охлаждения и нагрева воздуха. Применение многофункциональных конвекторов, увеличивает эффективность использования напольного варианта отопления и охлаждения помещения.

Такие устройства для отопления еще можно классифицировать:

  • По размерам;
  • По мощности;
  • По оснащенности конвектора дополнительными устройствами контроля и регулировки.

Монтаж: особенности и рекомендации

Установка и монтаж внутрипольных приборов отопления осуществляется в заранее приготовленное место в полу. Неважно в каком – бетонном или деревянном. Если до заливки пола, вы не предусмотрели место для отопительных приборов и долбить бетон нет желания, то можно сделать фальшпол, поднятый над основным, до одного уровня с решеткой прибора.

При организации работы по подготовке места под прибор и последующем монтаже необходимо учесть:

  • Размеры ниши под конвектор должны учитывать возможность подключения к системе отопления и окончательное половое покрытие.
  • После монтажа внутрипольный прибор должен быть неподвижно зафиксирован, прежде чем будут залиты, образовавшиеся щели.
  • Возможный просвет между декоративной решеткой и чистовым полом, заделывается герметиком.
  • В случае когда пол еще не залит, монтаж и обвязка внутрипольного конвектора облегчен. Единственное что необходимо помнить, это крепкая фиксация устройства перед заливкой пола.
  • Обвязка внутрипольного конвектора отопления осуществляется металлопластиковыми трубами.
  • Если конвектор оснащен принудительным вентилятором, необходимо предусмотреть подвод электрокабеля.

Напольные конвектора и их функциональность

Между напольными и внутрипольными конвекторами отличие только в их установке. Отопительные напольные приборы монтируются и закрепляются непосредственно на пол, что, конечно, намного удобней и проще. Несложным является и подключение к отопительной системе.

Стандартные напольные приборы достаточно компактны и обладают высоким коэффициентом теплоотдачи. Они лучше всего подходят для организации тепловой защиты при панорамных окнах, поднятых на некоторую высоту от пола. Такие устройства не дадут появиться конденсату на окнах.

Подключение у напольных приборов может быть нижним или боковым, и по этому признаку осуществляется их выбор.

Конечно, главным преимуществом напольных устройств является простой и удобный монтаж.

Водяные конвектора: преимущества и недостатки

К достоинствам можно отнести:

  • Эффективное прогревание помещения, использующее постепенное распределение воздушных потоков.
  • Результативный обогрев помещения достигается малым объемом воды, нагреваемой до шестидесяти градусов, что дает существенную материальную экономию средств.
  • Малый вес и небольшие размеры приборов, делают возможным монтаж даже неспециалисту.
  • Отказываясь от массивных радиаторов и переходя на напольные и внутрипольные приборы, освобождается пространство в помещении, что делает его более современным.
  • Потоки воздуха от приборов, смонтированных под панорамными окнами, не дают образовываться конденсату.
  • Возможность использования в любом интерьерном стиле, благодаря своему актуальному виду.
  • Высокий запас прочности устройств, возможность устойчиво работать при высоких температурах – до девяноста градусов, создает возможность использования в жестких климатических условиях.
  • Несмотря на высокую температуру теплоносителя, полностью исключена возможность получения ожога. Декоративная подрешетка никогда не нагревается до предельных значений.
  • Циркулирующие воздушные потоки, двигаясь, постоянно увлажняются, поэтому эти устройства не сушат воздух.

К недостаткам конвекционных приборов относится:

  • Необходимость более частой влажной уборки, из-за движения пыли вместе с потоками воздуха.
  • Циркуляция воздуха естественным образом дает эффект, в случае отсутствия принудительной вентиляции в помещении.
  • Трудности с установкой внутрипольных конвекторов возникают тогда, когда необходимо нарушение поверхности напольного покрытия.

Для безукоризненного выбора конвектора, необходим правильный расчет мощности для конкретного помещения, с учетом его всех особенностей. Сюда входит:

  • Климатическая зона находящегося помещения.
  • Качество утепления дома или квартиры.
  • Количество и размеры оконного остекления, и многие другие факторы, которые могут оказать влияние и помочь в точном расчете.

profpoly.ru

Встраиваемые в пол конвекторы MINIB с вентилятором

О компании Minib | Водяные конвекторы |

Компания «Мир климата» является официальным дистрибьютором компании Minib на территории северо-западного региона России. Мы поможем выбрать вам оборудование для всех типов помещений вне зависимости от их размеров. Также благодаря широкой гамме размеров конвекторов Minib легко можно подобрать наиболее подходящую модель для абсолютно любого интерьера. На все виды конвекторов этой компании гарантийный срок составляет 10 лет, однако это всего лишь цифра, ведь прослужат они вам гораздо дольше. Почему выгодно покупать конвекторы Minib в «Мир климата»? Потому что мы предлагаем большой выбор моделей по приемлемым ценам, осуществляем подбор и монтаж всего необходимого оборудования, предлагаем несколько форм расчета, а также доставляем ваши заказы в самые короткие сроки.

Практически незаметная система отопления, которая идеально впишется в самый  изысканный интерьер, прекрасно обогреет комнаты с французскими окнами, зимние сады и все помещения в которых невозможно установить обычный настенный радиатор- это внутрипольные конвекторы Minib. Тепло равномерно распределяется в помещении путем принудительной конвекции. Главное достоинство внутрипольных конвекторов заключается в безопасной эксплуатации. Простое обслуживание, отсутствие конденсата на стеклянных поверхностях, красивый внешний вид обеспечат внутрипольные конвекторы с вентилятором.

Звоните!!! Действует гибкая система скидок. +7(812) 920-87-57

НазваниеИзображениеОписание
COIL-TO85

  • отопление сырых помещений
  • малая высота конвектора (всего 85 мм)
  • Размеры: Ширина 243мм. Высота 85 мм. Длина от 900мм до 3000мм.
COIL - KT

  • наиболее популярный тип конвектора с вентилятором
  • отопление сухих помещений
  • высокая теплопроизводительность
  • обеспечивает отопление и при выключенном вентиляторе
  • Размеры: Ширина 303мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - KT 110

  • отопление сухих помещений
  • высокая теплопроизводительность
  • обеспечивает отопление и при выключенном вентиляторе
  • КТ110 - вариант с невысокими требованиями к соблюдению конструкционной высоты
  • Размеры: Ширина 303мм. Высота 110 мм. Длина от 900мм до 3000мм.
COIL - KO

  • наиболее популярная модель конвектора с вентилятором
  • отопление сырых помещений
  • высокая теплопроизводительность
  • обеспечивает отопление и при выключенном вентиляторе
  • Размеры: Ширина 303мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - KTO

  • самый узкий встраиваемый в пол конвектор, производимый компанией MINIB, общая ширина всего 106 мм
  • отопление сухих помещений
  • Размеры: Ширина 106мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - KT1

  • узкий, но мощный конвектор
  • отопление сухих помещений
  • Размеры: Ширина 164мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - KT2

  • универсальный конвектор, который отапливает и при выключенном вентиляторе
  • высокая теплопроизводительность
  • отопление сухих помещений
  • возможность подключения к вентиляционному отверстию диаметром 80 мм
  • Размеры: Ширина 380мм. Высота 151 мм. Длина от 900мм до 3000мм.
COIL - KO2

  • универсальный конвектор, который обеспечивает отопление и при выключенном вентиляторе
  • высокая теплопроизводительность
  • COIL - КО2 предназначен для отопления сырых помещений, подверженных заливанию водой (отопление помещений с бассейнами)
  • Размеры: Ширина 380мм. Высота 151 мм. Длина от 900мм до 3000мм.
COIL - KT3

  • короб шириной 243 мм
  • отопление сухих помещений
  • Размеры: Ширина 243мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - KT3 105

  • отопление сухих помещений
  • КТ3 105 - это вариант с невысокими требованиями к конструкционной высоте
  • Размеры: Ширина 243мм. Высота 105 мм. Длина от 900мм до 3000мм.
COIL - T50

  • самый узкий из встраиваемых в пол конвекторов MINIB с вентилятором
  • конструкционная высота всего 50 мм
  • для сухих помещений
  • поставляется только с алюминиевой решеткой высотой 12,7 мм
  • Размеры: Ширина 161мм. Высота 50 мм. Длина от 900мм до 3000мм.
COIL - T60

  • отопление сухих помещений
  • конвектор MINIB с очень малой конструкционной высотой (всего 65 мм в полу)
  • для сухих помещений
  • поставляется только с алюминиевой решеткой высотой 12,7 мм
  • Размеры: Ширина 243мм. Высота 65 мм. Длина от 900мм до 3000мм.
  • Складская позиция. Всегда в наличии.
COIL - T 80


  • отопление сухих помещений
  • конвектор MINIB с очень малой конструкционной высотой (всего 80 мм в полу)
  • поставляется с различными алюминиевыми или деревянными решетками
  • Размеры: Ширина 243мм. Высота 80 мм. Длина от 900мм до 3000мм.
COIL - MT

  • высокопроизводительный встраиваемый в пол ковектор MINIB
  • COIL - МТ для отопления сухих помещений
  • Размеры: Ширина 303мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - MO

  • высокопроизводительный встраиваемый в пол конвектор MINIB
  • отопление (зимой) и охлаждение (летом) любых помещений с возможностью конденсации влаги в коробе
  • отопление помещений с бассейнами
  • слив конденсата
  • Размеры: Ширина 303мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - HC

  • высокопроизводительный конвектор для отопления и охлаждения
  • одноконтурное подключение
  • для сухих и влажных помещений
  • Размеры: Ширина 243мм. Высота 125 мм. Длина от 900мм до 3000мм.
COIL - HC4pipe

  • отопление и охлаждение помещений, холодопроизводительность двухметрового конвектора - более 1 кВт
  • направленный поток воздуха нагнетается в помещение
  • для сухих и влажных помещений
  • двухконтурное подключение
  • Размеры: Ширина 303мм. Высота 132 мм. Длина от 900мм до 3000мм.
COIL - HCM

  • теплопроизводительность двухметрового конвектора более 6,5 кВт, холодопроизводительность - более 2 кВт
  • направленный поток воздуха нагнетается в помещение
  • для сухих  помещений
  • самый мощный из встраиваемых в пол конвекторов компании MINIB
  • слив конденсата
  • одноконтурное подключение
  • Размеры: Ширина 340мм. Высота 147 мм. Длина от 900мм до 3000мм.
COIL - HCM4pipe

  • холодопроизводительность двухметрового конвектора около 2 кВт
  • направленный поток воздуха нагнетается в помещение
  • для сухих  помещений
  • самый мощный из встраиваемых в пол конвекторов компании MINIB
  • конвектор предназначается для подключения к двухконтурной системе с отделенными один от другого округами отопления и охлаждения
  • слив конденсата
  • Размеры: Ширина 340мм. Высота 147 мм. Длина от 900мм до 3000мм.

Таблица подбора внутрипольных конвекторов Minib с вентиляторами.

Конвекторы внутрипольные с вентилятором.
Ширина, мм Высота, мм Модель Длина, мм 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
106 125 KT0 Q (Вт) 437 510 692 875 1057 1239 1421 1603 1786 1968
Цена, € 389,00 425,00 502,00 566,00 618,00 673,00 747,00 771,00 857,00 878,00
161 50 T50 Q (Вт) 464 541 735 928 1122 1315 1509 1702 1896 2089
Цена, € 438,00 447,00 539,00 600,00 643,00 939,00 1050,00 1105,00 1230,00 1264,00
164 125 KT1 Q (Вт) 581 677 919 1161 1403 1645 1887 2129 2371 2613
Цена, € 456,00 487,00 554,00 618,00 698,00 768,00 875,00 912,00 1004,00 1025,00
243 60 T60 Q (Вт) 804 938 1272 1607 1942 2277 2612 2947 3282 3616
Цена, € 557,00 618,00 747,00 869,00 976,00 1080,00 1157,00 1197,00 1242,00 1282,00
80 T80 Q (Вт) 959 1119 1519 1919 2319 2718 3118 3518 3918 4317
Цена, € 557,00 618,00 747,00 869,00 976,00 1080,00 1157,00 1197,00 1242,00 1282,0
85 TO85 Q (Вт) 870 1015 1378 1741 2103 2466 2829 3191 3554 3917
Цена, € 741,00 857,00 976,00 1034,00 1172,00 1242,00 1405,00 1451,00 1646,00 1760,00
105 KT3 105 Q (Вт) 1074 1253 1700 2147 2595 3042 3490 3937 4385 4832
Цена, € 578,00 640,00 734,00 823,00 909,00 955,00 1068,00 1105,00 1166,00 1187,00
125 KT3  Q (Вт) 764 891 1210 1528 1847 2165 2484 2802 3121 3439
Цена, € 499,00 548,00 640,00 725,00 790,00 854,00 955,00 979,00 1037,00 1056,00
303 110 KT 110 Q (Вт) 964 1125 1527 1929 2330 2732 3134 3536 3938 4339
Цена, € 661,00 765,00 866,00 921,00 1044,00 1108,00 1230,00 1291,00 1484,00 1564,00
125 KT Q (Вт) 1169 1364 1851 2338 2825 3312 3799 4286 4773 5260
Цена, € 661,00 765,00 866,00 921,00 1044,00 1108,00 1230,00 1291,00 1484,00 1564,00
KO Q (Вт) 1169 1364 1851 2338 2825 3312 3799 4286 4773 5260
Цена, € 741,00 857,00 976,00 1034,00 1172,00 1242,00 1405,00 1451,00 1662,00 1760,00
MT Q (Вт) 1445 1686 2289 2891 3493 4095 4698 5300 5902 6504
Цена, € 808,00 900,00 936,00 992,00 1126,00 1206,00 1276,00 1301,00 1518,00 1597,00
380 151 KT2 Q (Вт) 1169 1364 1851 2338 2825 3312 3799 4286 - -
Цена, € 783,00 869,00 973,00 1077,00 1197,00 1273,00 1242,00 1359,00 - -
KO2 Q (Вт) 1169 1364 1851 2338 2825 3312 3799 4286  - -
Цена, € 884,00 979,00 1092,00 1212,00 1350,00 1429,00 1487,00 1527,00  - -
Конвекторы внутрипольные с вентилятором (Обогрев/Охлаждение).
Ширина, мм Высота, мм Модель Длина, мм 900 1000 1250 1500 1750 2000 2250 2500 2750 3000
243 125 HC Q (Вт)тепло 1145 1336 1813 2290 2767 3244 3721 4198 4676 5153
Q (Вт)холод 341 398 540 682 825 967 1109 1251 1394 1536
Цена, € 887,00 924,00 985,00 1068,00 1190,00 1276,00 1405,00 1454,00 1646,00 1726,00
303 125 MO Q (Вт)тепло 1445 1686 2289 2891 3493 4095 4698 5300 5902 6504
Q (Вт)холод -  - -  - - - - - - -
Цена, € 891,00 939,00 985,00 1050,00 1197,00 1282,00 1469,00 1515,00 1628,00 1686,00
132 HC4pipe Q (Вт)тепло 943 1100 1493 1886 2279 2672 3065 3458 3851 4244
Q (Вт)холод 351 410 556 703 849 996 1143 1289 1435 1581
Цена, € 930,00 973,00 1037,00 1123,00 1252,00 1340,00 1469,00 1530,00 1726,00 1812,00
243 60 HCM Q (Вт)тепло 2243 2616 3551 4485 5420 6354 -  - - -
Q (Вт)холод 647 755 1024 1294 1563 1833 -  - - -
Цена, € 1053,00 1089,00 1246,00 1337,00 1530,00 1680,00 - - - -
80 HCM4pipe Q (Вт)тепло 1141 1331 1806 2282 2757 3233  -  - - -
Q (Вт)холод 543 633 859 1058 1311 1538  - - - -
Цена, € 1099,00 1135,00 1294,00 1383,00 1585,00 1729,00 - - -  -



Цена указана  только за внутрипольный конвектор.

Решетка, трансформатор, система управления - подбирается дополнительно.






На сегодняшний день в современном строительстве все чаще стали применять сплошное остекление фасадов зданий. Однако вместе с этим появилось и множество проблем, которые потребовали срочного решения. В первую очередь это вопрос, касающийся отопления помещений – ведь традиционные чугунные радиаторы практически невозможно устанавливать в зданиях со стеклянным фасадом. Это сложно технологически и уж тем более это совсем не эстетично. Именно для этих дизайнерских решений чешская компания Minib разработала новые модели конвекторов. К ним относятся встраиваемые в пол конвекторы Minib.

Конвекторы Minib отличаются оригинальностью дизайна и простотой обслуживания. Устанавливая такой прибор, вы никогда не столкнетесь с проблемой образования конденсата на стеклах и проникновения холодного воздуха в ваш дом, при этом конвекторы отопления Minib никоим образом не влияют на общий дизайн интерьера, так как обогревательные элементы скрыты в полу. В этом состоит еще одно преимущество этих устройств. Встраиваемые отопительные приборы можно располагать не только под окнами, но также и вдоль наружных стен с целью создания равномерного распределения потоков тепла. Водяные конвекторы Minib имеют широкий ассортимент, это могут быть модели с деревянной или алюминиевой решеткой, напольные конвекторы в стальном или деревянном корпусе, настенные модели со стеклянной, гранитной или алюминиевой панелью, а также конвекторы, встраиваемые в подоконник. Эти отопительные устройства можно устанавливать в системе как центрального, так и автономного отопления.




Внутрипольные конвекторы Minibс вентилятором.

В внутрипольных конвекторах Minib помимо естественной конвекции применяется и принудительная. В этом случае с помощью встроенного вентилятора на нагревательный элемент дополнительно нагнетается воздух. В моделях серии Coil-KT2 на нагревательный элемент нагнетается воздух с приточной вентиляции

Внутрипольные конвекторы с  вентиляторами  применяются в тех случаях, когда недостаточно тепловой мощности конвекторов с естественной конвекцией. В конвекторах с принудительной конвекцией установлен тангенциальный вентилятор с напряжением в 12В. Для влажных помещений используются двигатели переменного тока (AC двигатель), для сухих помещений двигатель постоянного тока (DC двигатель). За счет принудительной конвекции внутрипольные конвекторы Minib имеют более высокий КПД. Кроме того, эти конвекторы более эффективны в низкотемпературных системах отопления.

При проектировании внутрипольных конвекторов в бассейнах нужно понять, на каком расстоянии от чаши будут располагаться конвекторы. Это связано с вероятностью затопления конвектора и как следствие - с выбором используемого типа. Модели конвекторов Minib с принудительной конвекцией Coil-KO, Coil-KO2, Coil-MO, Coil-TO85 и модели конвекторов Minib с естественной конвекцией  могут подвергаться полному затоплению. Вся регулировочная техника в бассейнах и помещениях с повышенной влажностью используется с напряжением 12 V, то есть с напряжением безопасным для жизни человека.

Конструкция дна внутрипольного конвектора Minib с естественной конвекцией типа Coil-PO обеспечивает отвод натекающей воды, что позволяет не бояться полного затопления прибора и использовать его в бассейнах в непосредственной близости от чаши бассейна.

При подборе конвекторов с принудительной конвекцией необходимо учитывать расположение конвекторов относительно чаши бассейна.

К примеру модель COIL – КО2 - это универсальный тип конвектора, предназначенный, прежде всего, для сырых помещений, в которых происходит интенсивное заливание внутреннего пространства короба. Корпус вентилятора разделен поперечной перегородкой на две части. Более узкая часть (порожняя) улавливает большую часть воды, затекающей в конвектор из бассейна, чем предохраняет более широкую часть корпуса с вентилятором и теплообменником от чрезмерного заливания. Обе части корпуса конвектора, разделенные перегородкой, снабжены сливными трубами для отвода воды со дна короба. Более широкая часть корпуса с теплообменником и вентилятором служит для стандартного отопления окружающего пространства. Корпус конвектора полностью закрыт решеткой. При включенном вентиляторе конвектор имеет высокую теплопроизводительность, однако и при выключенном вентиляторе он отапливает помещение (поддерживает в нем температуру).  Конвектор запрещается монтировать в помещениях с бассейнами с соленой или иной водой, содержащей агрессивные компоненты. Конвектор оснащен электродвигателями переменного тока на напряжение в 12 В.








mirkli.ru

Напольный конвектор отопления встроенный в пол


Как работает напольный конвектор отопления, встроенный в пол

Большинство квартир в многоквартирных домах отапливаются посредством централизованной отопительной системы, где основным теплопередающим элементом выступают радиаторы. В частных домах вариаций гораздо больше, и такой способ теплоснабжения далеко не единственный. Существуют еще и другие, не менее эффективные методы отопления.

Так, например, в последнее время очень востребованным стал напольный конвектор отопления, встроенный в пол, способный отопить не только малогабаритную квартиру, но и вполне просторный дом. Как он работает и есть ли у него преимущества по сравнению с теплым полом – в нашей статье.

Содержание

Насколько новая эта система?

Этот способ отопления, как бы экзотически он не звучал, новым не назовешь, но при этом в городских квартирах он почти не используется. По факту, это те же радиаторы центрального отопления, с видоизмененным внешним видом, но только эти батареи встроены в пол.

Конструктивное выполнение конвекторов, встраиваемых в пол, отличается от исполнения привычных для всех батарей, но их работа идентична.

Как правило, такие устройства применяются для обогрева помещений в нестандартных условиях. К примеру, в настоящее время стало очень популярно выполнять панорамное остекление, особенно к этому варианту прибегают владельцы магазинов и коммерческих учреждений. Так, окна, расположенные от самого пола и до потолка, не будут смотреться полноценно и красиво, если на их фоне останутся радиаторы. Поэтому в таких случаях наиболее подходящий вариант отопления – встраиваемые напольные конвекторы.

По сути, это тепловая завеса, препятствующая попаданию холода внутрь помещения

Принцип работы напольных отопительных приборов

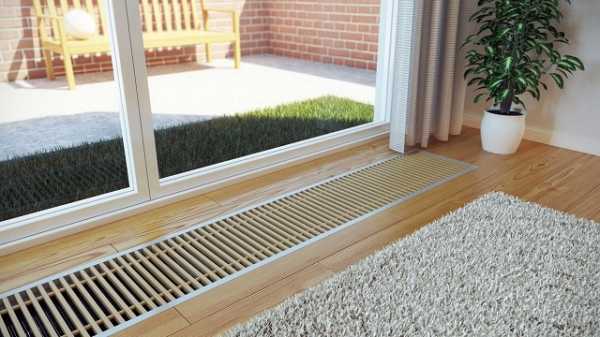

Встраиваемый напольный конвектор – это обычное отопительное устройство, в котором передача теплового источника осуществляется по принципу естественной термоконвекции. Все, кто еще помнят курс физики со школьной скамьи, знают, что теплый воздух стремится вверх, тогда как холодный, наоборот, опускается вниз. Такая циркуляция задействована во всех отопительных системах, включая встроенные образцы. Холодный воздух «заходит» в устройство с теплообменником и, прогревшись до заданной конвектором температуры, выходит наружу. Кроме этого, потоки теплого воздуха поднимаются сразу от пола, то есть прохладные участки попросту отсутствуют. Это, бесспорно, способствует более эффективному смешиванию воздушных масс.

Принцип конвекции воздушных масс

В некоторых моделях встраиваемых напольных конвекторов предусмотрены стационарные вентилирующие элементы, которые при работе не издают громких звуков. Такая принудительная конвекция значительным образом делает процесс отопления эффективнее, обдувая теплообменник.

Радиатор, встраиваемый в пол, монтируется непосредственно в напольное покрытие и закрывается декоративной решеткой, заподлицо с ним, которая никоим образом не препятствует выходу прогретых воздушных масс. Такие устройства также снимают всяческие ограничения по расстановке предметов мебели, но и размещать их слишком близко не стоит.

ВИДЕО: Как работает встраиваемый в пол конвектор ITERMI

Как устроена конструкция

Внешне – это продолговатый прямоугольный короб, который закрывается сверху модельной решеткой, тогда как сам теплообменник располагается внутри этого пенала. Помещаются конвекторы в пол, в специально подготовленную нишу, где и производится подключение к централизованной отопительной системе.

Хотелось бы более детально поговорить о самом теплообменнике. Как правило, радиаторы, встраиваемые в пол, оснащены пластинчатым теплообменником. Он представляет собой набор пластин, изготовленных, в большинстве случаев, из алюминия, и закрепленных на металлической трубе, по которой осуществляется циркуляция источника тепла. За счет плотного контакта между пластинами и трубкой, он нее происходит передача тепла на пластины, которые и наполняют окружающую среду в помещении теплыми воздушными массами.

Теплообменник

Вместе с подобными агрегатами отлично работают регуляторы, за счет которых происходит поддержание заданного температурного режима. Также стоит отметить, что модельные решетки производятся в разнообразном оформлении и цветовом сопровождении, благодаря чему можно выбрать подходящий для интерьера вариант.

Для того чтобы подключить встраиваемый конвектор отопления к централизованной системе, используются вводы, которые расположены либо на противоположных сторонах устройства, либо с одного торца.

Большинство напольных конвекторов работают по принципу водяного теплого пола, но это не всегда эффективно. Если нет возможности использовать такой теплоноситель, можно применить конвектор, встраиваемый в пол, электрический.

Несколько слов о модели «Бриз»

Подбирать радиаторы отопления, встроенные в пол, по конкретному производителю – не совсем верно, лучше всего отталкиваться от конкретной ситуации. Так, если есть необходимость в узкой и невысокой модели, или же если требуется применить конвектор вместо подоконника (а такое возможно), то для этих целей наиболее подходящим вариантом будут чешские напольные отопительные приборы.

Но это далеко не единственный изготовитель подобной техники, производят подобные товары практически во всех странах СНГ. К примеру, некоторые модели имеют нестандартное исполнение по типоразмерам, для управления могут быть использованы аналоговые или цифровые регулирующие устройства. Кроме этого, конструкция любого напольного отопительного оборудования позволяет легко выполнить его чистку и уборку.

В качестве еще одного примера конвекторов, встраиваемых в пол, рассмотрим модели Бриз. Приборы этой серии отлично подходят для монтажа:

  • в жилых помещениях;
  • в офисах;
  • в торговых центрах;
  • в фитнес-залах и пр.

Они работают практически бесшумно, но при этом вентилирующие устройства, которыми оснащены модели серии Бриз, отличаются высокими показателями мощности.

Купить конвектор, встраиваемый в пол, достаточно просто. Но при этом стоит помнить, что при покупке могут возникнуть некоторые нюансы. Если вы хотите прибрести встраиваемые в пол конвекторы, то цена на них будет несколько выше, нежели на простые радиаторы. Кроме этого, она зависит от комплектации устройства, а именно, от декоративной решетки и ее конфигурации.

ВИДЕО: Варианты установки внутрипольного конвектора

Что выбрать: напольный конвектор или теплый пол?

Какими преимуществами не обладали бы напольные конвектора, стоит учитывать тот факт, что они являются лишь локальным источником обогрева, то есть они прогревают воздушные массы в месте своего расположения. Следует также учитывать, что обогрев зависит и от высоты потолков в помещении. Так, если в доме очень высокие потолки, то прогретый воздух буквально «теряется», не доходя до него.

Если же говорить о теплых полах (не имеет значения, электрический или водяной это вариант), то здесь несколь

www.teplo-ltd.ru

Встраиваемые в пол конвекторы: разновидности, устройство

Во времена, когда цены на топливо неуклонно растут, все острее становится необходимость найти способ эффективно и дешево отапливать свой дом. На помощь в решении этой проблемы могут прийти встраиваемые в пол конвекторы, которые являются простым и энергосберегающим оборудованием и могут стать незаменимой частью системы отопления.

Кроме того, они не занимают много места и легко вписываются в современный дизайн интерьера.

Разновидности и преимущества конвекторов

Напольные конвекторы могут классифицироваться по принципу работы:

  • устройства с принудительной конвекцией;
  • приборы с естественным типом конвекции.

А также по месту установки:

  • настенные;
  • напольные;
  • встраиваемые в пол.

Конвекторы всех типов очень популярны. Это объясняется рядом основных достоинств такого отопительного оборудования:

  • водяной конвектор может быть выполнен в практически любом стиле – различаются расцветки, формы, материалы изготовления;
  • встраиваемые приборы могут работать в помещениях с любым уровнем влажности, что позволяет устанавливать их в ванных комнатах и даже бассейнах;
  • равномерный нагрев помещения за счет параллельной установки приборов, при которой из каждого отопительного прибора выходит воздух одинаковой температуры;
  • решетки выполнены из прочного металла, что позволяет устанавливать встроенные конвекторы в полу любого помещения, даже общественного, с высокой проходимостью;
  • долговечность;
  • простота и быстрота монтажа;
  • КПД, доходящий до 97%.

Устройство конвектора

Независимо от разновидности и типа установки, коллектор состоит из следующих элементов:

  • Запорная арматура.

Краны и клапаны, которые нужны для балансировки системы отопления. Простые виды арматуры просто перекрывают воду, поступающую в радиаторы, более сложные – регулируют силу тока воды и, соответственно, температуру. Эти элементы не входят непосредственно в состав конвектора, но являются важной для нормальной его работы деталью.

  • Трубы контуров отопления.

Это либо одна труба, подающая воду в прибор и выводящая отработавший теплоноситель, либо отдельные трубы подачи и возврата.

Он представляет собой систему управления и контроля устройства. В него также входит и датчик температуры для более точной ее настройки. Модели, оборудованные этим устройством, несколько более дороги, но они гораздо безопаснее, обеспечивают более комфортную обстановку в помещении и позволяют лучше экономить на отоплении.

  • Сливной клапан.

Располагается в нижней части бака. Предназначен для удаления избытка воды, при наличии которого вырастает давление в системе, а также для опустошения конвектора, если необходимо провести обслуживание прибора.

  • Манометр с клапаном.

Предназначен для отслеживания уровня давления в баке и поддержки его на безопасном уровне. При превышении допустимых пределов давление сбрасывается с помощью клапана, в дорогих системах это может происходить автоматически.

Также в устройстве присутствуют другие детали корпуса, которые не критичны для функционирования, но обеспечивают удобство эксплуатации. Это различный крепеж для установки прибора на стене, у встраиваемых в пол конвекторов это металлические подставки. В некоторых конвекторах также присутствуют вентиляторы для принудительной конвекции.

Механизм работы

Температура устройства регулируется с помощью термостата, который позволяет настроить температуру в пределах 50-80 градусов. Большинство изготовителей рекомендуют устанавливать температуру не больше 60 градусов, чего будет достаточно для хорошего обогрева, и в то же время будет обеспечена безопасность использования.

Внутрь конвектора подается горячий теплоноситель по подающей трубе отопительного контура. Внутри прибора происходит отдача тепловой энергии от воды воздуху. Для более равномерной и эффективной теплоотдачи вокруг труб устанавливается один или несколько теплообменников из меди или алюминия.

Полученное тепло выходит через верхнюю решетку либо естественным путем, либо с помощью вентилятора, который обеспечивает лучшую конвекцию. За счет вентилятора тепло отдается в несколько раз быстрее, чем при использовании традиционных радиаторов. Шум при работе вентиляторов достигает не больше 20-25 децибел, то есть находится примерно на уровне громкого шепота.

Советы по выбору

Подбор наиболее подходящего прибора для конкретных условий эксплуатации – залог эффективности и долговечности всей системы отопления. При выборе встраиваемого в пол конвектора учитываются следующие моменты:

  • температура горячей и отработавшей воды;
  • степень нагрева окружающего воздуха;
  • схема подачи теплоносителя – централизованная или автономная;
  • выделение тепла других приборов в доме;
  • потери тепла;
  • площадь и объем помещения;
  • количество жильцов.

Постороннее тепловыделение может показаться незначительным показателем, но, на самом деле, вся техника выделяет некоторое количество тепловой энергии. Это делают и работающие телевизоры, и, в особенности, водонагреватели и газовые или электрические печки. Подсчитав все эти выделения, можно подобрать наиболее оптимальный прибор, позволяющий экономить на отоплении.

Мощность выбираемого конвектора должна составлять примерно 1 КВт на каждые 10 квадратных метров помещения, чтобы обогрев был оптимальным. Стоит также учитывать рабочее давление в конвекторе. Этот показатель должен соответствовать рабочему давлению в контурах системы отопления.

Монтаж конвектора своими руками

Установка встраиваемого в пол конвектора – это не такая сложная процедура, как может показаться сначала. Монтаж производится следующим образом:

  • Конвектор примеряется к выбранному месту. Обычно устанавливаются эти приборы под окнами.
  • Намечаются места для установки крепежа.
  • В полу просверливаются отверстия для крепежных элементов. В них вставляются дюбели для лучшего закрепления.
  • Конвектор прикручивается к полу с помощью саморезов. Они вкручиваются в предназначенные для этого скобы на корпусе прибора.
  • После закрепления корпус выравнивается, для чего в нем есть специальные регулировочные болты.
  • Подключаются трубы отопления, запорная арматура и краны Маевского.
  • После подключения всех элементов конвектора пол вокруг него заливается стяжкой по стандартной технологии.
  • Укладывается финишное покрытие вровень с верхней плоскостью конвектора.
  • Монтируется декоративная решетка.
  • После выполнения всех этих действий можно вводить конвектор в эксплуатацию. Запускать прибор можно только после того, как высохнет стяжка пола, что занимает обычно около месяца.

Правильный выбор устройства и его монтаж без ошибок обеспечит качественную эксплуатацию и эффективный обогрев в течение многих лет. Цветные металлы, из которых выполнены нагревательные элементы, не подвергаются ржавлению и другим разрушительным факторам.

Металлический корпус прибора также изготавливается из материалов, практически не подверженных механическим и другим воздействиям. Уход за конвектором довольно прост – достаточно чистить устройство раз в пару лет.

doctorpol.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
