Электроснабжение – здание
Cтраница 1
Электроснабжение зданий и сооружений, как правило, осуществляется от электрических сетей через трансформаторные подстанции. Для большинства зданий и комплексов применяется энергоснабжение от двух независимых источников, как правило, с автоматическим включением секционного автомата при самопроизвольном отключении одного из вводов. Основным видом энергии является трехфазный переменный ток 380 / 220 В, 50 Гц. В редких случаях для двигателей крупных агрегатов ( более 100 – 150 кВт) применяется так называемый глубокий ввод, т.е. ввод электроэнергии напряжением 6 – 10 кВ непосредственно от высоковольтной сети. [1]
Электроснабжение зданий НИИ и НИЛ решается в зависимости от местных условий и наличия в районе строительства сетей энергосистемы. [2]
Схема электроснабжения зданий
Отопление и электроснабжение зданий поселков – от дизель-электростанции или от внешних сетей. Канализация сточных вод столовой и санитарно-быто-вого здания ( кроме фекальных) осуществляется в закрытой сточной канаве, для сбора пищевых отходов предусматривается выгребная яма. На территории городка организуется санитарная зона, где размещаются летние туалеты и умывальники. Здания городков оснащены слаботочными устройствами. Наружное освещение осуществляется с опор светильниками с лампами накаливания. [5]
Многие вычислительные системы подключаются к системе электроснабжения здания посредством соединительного шнура и штепсельного разъема. Обычно в качестве части таких разъемов применяются отдельные изолированные заземляющие проводники, которые используются для физического соединения внутренней системы заземления ЭВМ с системой заземления здания. Существенным здесь является то, что ответвление в здание и ввод содержат отдельный заземляющий провод, который обеспечивает постоянный низкий импеданс соединений, поскольку поставщики ЭВМ не считают кабельные провода подходящими проводниками для заземления. [6]
Прокладка проводов сигнализации от лифтов в этом помещении предусматривается проектом электроснабжения зданий. [7]
В соответствии с Постановлением Госстандарта России, сертификация электроустановок жилых и общественных зданий может осуществляться на добровольной основе. Однако эксплуатирующие организации не принимают электроснабжение зданий без сертификации. Затраты на сертификацию электроустановок следует включать в Сводный сметный расчет в размере, определяемом расчетами на основании договора с соответствующими организациями, имеющими право на производство этих работ. Если при составлении сметной документации отсутствуют необходимые данные, эти затраты, в соответствии с ранее существовавшим разъяснением Госстроя России, можно включать в размере до 0 15 % от стоимости строительно-монтажных работ основных объектов строительства по главе 2 Сводного сметного расчета. [8]
Вопросы рационального электропотребления в жилых и общественных зданиях неразрывно связаны с проектированием системы электроснабжения и снижением потерь в электрических сетях. Внутридомовые сети и электрооборудование ( без технологического) являются значительными элементами затрат в общей стоимости системы электроснабжения зданий, и в них теряется около 2 – 4 % электроэнергии. Рациональное построение внутренних электросетей с учетом уровня электрификации зданий является одним из путей экономии электроэнергии. [9]
Резервная перемычка 8 подключается при выходе из строя любой из питающих линий 9 или 10, которые должны быть рассчитаны на нагрузку и допустимую потерю напряжения в послеаварийном режиме. Модификация этой схемы ( рис. 7.2) с переключателями на вводах в ряде случаев ( например, при линейной застройке) оказывается более выгодной, так как при отключении одной из питающих линий 9 или 10 электроснабжение зданий по схеме рис. 7.1 должно осуществляться по кольцу, что даже при повышенных потерях напряжения часто приводит к увеличению сечений кабелей. [11]
Во всех помещениях рекомендуется система общего освещения. В предусматривается во всех производственных помещениях. Необходимость АО и степень резервирования питания ОУ определяются категорией электроснабжения зданий и сооружений водоснабжения и канализации. На рис. 12.27 приведен пример освещения машинного отделения насосной станции. [13]
Установка АЭВН с нагревателями 1 2 – 2 кВт обычно не требует увеличения мощности ввода в квартиру. В то же время внутридо-мовые и внешние электрические сети и нормы их проектирования ( СН 544 – 82) не рассчитаны на применение стационарных АЭВН. В связи с высоким годовым элсктропотреблепием и необходимостью реконструкции электрической сети возможна только централизованная установка ЛЭВН при наличии технико-экономического обоснования и разрешения Госплана СССР. При этом необходима разработка специального проекта электроснабжения здания, начиная от распределительного пункта РП или ТП. Повсеместное внедрение АЭВ11 в жилых домах в настоящее время и на перспективу до 2000 г. экономически нецелесообразно, так как это связано с большим электропотреблением АЭВН и, следовательно, большими затратами в электрические распределительные сети. Однако в ряде случаев, особенно при использовании АЭВН в качестве потребителей-регуляторов, включаемых в ночные часы, и прежде всего в сельской местности, районах малоэтажной застройки, районах с затрудненной доставкой топлива и в особых климатических районах, их установка может быть целесообразной. [15]
Страницы: 1
www.ngpedia.ru
Электроснабжение жилых зданий. Часть 1.: fraukorps
Тем, кто читает такие статьи впервые, рекомендую к ознакомлению Строительный справочник для начинающих. Электроснабжение. Часть 1. Общие определения.
Тот, кто прочитал предыдущие материалы уже знаком с понятиями категорий потребителей электроэнергии и схемами построения внутригородских сетей. Для лучшего усвоения данной статьи желательно ознакомиться с предыдущими: Электроснабжение поселений. Городские электрические сети, Электроснабжение поселений и предприятий. Категории электроприёмников.
Электроснабжение зданий и сооружений обычно выполняется по сетям напряжением до 1 кВ, для особо крупных зданий или их комплексов со встроенными трансформаторными подстанциями (ТП) могут подводить линии 10 кВ. В сельской местности, электроснабжение зданий осуществляется от воздушных линий (ВЛ) изолированными вводами в здания на щиток учёта электроэнергии и от него по внутренней электропроводке к местам потребления, в городах – путём прокладки кабельных линий (КЛ) от двух различных ТП.
Напряжение электрической сети для жилых и общественных зданий обычно принимается 380/220 В при глухом заземлении нейтрали трансформатора на ТП, такое питание является в настоящее время оптимальным, существующие сети 220/127 В являются устаревшими и подлежат замене, при дальнейшем развитии энергопотребления возможен переход на перспективное сейчас напряжение 660/380 В.
По назначению электросети до 1 кВ гражданских зданий делят на питающие и распределительные. Питающими называют линии, идущие от ТП до вводно-распределительного устройства (ВРУ) и от ВРУ до щитков осветительной сети или распределительных пунктов (щитов) силовой сети здания. Распределительная сеть – это линии идущие от распределительных пунктов в силовой сети до силовых электроприёмников (ЭП). Существующее понятие групповая сеть относится к линиям от щитков (осветительных и силовых) до ЭП квартир. Наглядное описание этой схемы вынесено в рисунок в заглавии статьи.
Рисунок 2. Схема разомкнутой сети жилого здания.
По принципу построения схемы электросети разделяют на разомкнутые и замкнутые. Разомкнутая сеть состоит из разветвлённых линий к ЭП или их группам и получает питание с одной стороны, это распространённое явление в зданиях массовой застройки, по этажному стояку прокладывается питающая линия, к которой на каждом этаже подключают квартиры. Такая сеть экономит кабель, но при аварии в любой точке сети питание потребителей за аварийным участком прекращается. Ещё одним частым недостатком является нестабильность напряжения в разное время суток, при большом энергопотреблении напряжение может сильно упасть, например до 180-190 В при номинальных 220.
Рисунок 3. Схема замкнутой сети жилого здания.
Замкнутые цепи могут иметь как один источник питания, так и больше одного действующих одновременно. В замкнутой сети идёт непрерывный процесс выравнивания напряжения, позволяющий улучшить качество электроэнергии, при возникновении аварии происходит отключение участка сети, где это произошло, в то время как остальные участки продолжают работать в нормальном режиме, по этим причинам замкнутые сети востребованы в жилых комплексах и крупных общественных зданиях.
Сети выполняют по одной из трёх схем: радиальной, магистральной или смешанной. По радиальной схеме от ВРУ отходят питающие линии к отдельным электроприёмникам или отдельным распределительным пунктам (щитам), от которых питаются электроприёмники. Радиальная схема весьма надёжна, так как при выходе из строя питающей линии выходит из строя только один ЭП или распределительный пункт, но весьма прожорлива в отношении материала, так как протяжённость такой сети значительна, поэтому подводку питания к квартирам в многоэтажных домах не ведут от ВРУ напрямую.
Для внутренних электрических сетей гражданских зданий характерны магистральные схемы, при которых к одной питающей линии присоединяют несколько распределительных пунктов (щитов). Обычно к горизонтальной питающей линии подключают несколько стояков, от каждого из которых отходят ответвления к этажным щиткам.
fraukorps.livejournal.com
Электроснабжение зданий.
Как обеспечить электроснабжение зданий?
Электричество представляет собой жизненно важный ресурс для любого человека в современном мире. Нет ничего удивительного в том, что электроснабжение зданий, предназначенных для коммерческой деятельности, представляет особый интерес. Несмотря на то, что электричеством пользуются все повсеместно, обеспечить электроснабжение зданий не так просто, как может показаться. Основная сложность заключается в том, что информирование населения по этому вопросу продумано очень плохо. Мы пользуемся электроэнергией, не задумываясь над тем, что было сделано для того, чтобы все наши электроприборы работали бесперебойно. Поэтому, когда возникает необходимость обеспечить электроснабжение зданий, многие заявители просто впадают в ступор. Куда бежать, к кому обращаться, что делать? При попытке найти в Интернете информацию о том, как обеспечивается электроснабжение зданий, можно столкнуться с огромным потоком информации, никак не связанной с нашими вопросами. Поэтому лучше всего осуществлять электроснабжение зданий с помощью специалистов.
×
Обгоняйте конкурентов, пока они читают!
Звоните! +7 (812) 648-50-05
Основные этапы, на которых потребуется помощь специалистов.
Для того, чтобы обеспечить электроснабжение зданий, предназначенных для коммерческой деятельности, необходимо пройти через множество этапов, каждый из которых по-своему сложен. Конечно, к помощи специалистов можно прибегнуть на любом этапе, однако намного выгоднее заказывать услугу «под ключ»: это позволит вам существенно сэкономить свои финансовые средства, а также ускорить осуществление технологического присоединения в несколько раз.
- Для того, чтобы обеспечить электроснабжение зданий, необходимо подать заявку в «Ленэнерго». Для того, чтобы электроснабжение зданий было обеспечено как можно быстрее, необходимо заполнить ее правильно. Для этого вам потребуется указать как величину требуемой мощности, которую необходимо рассчитать самостоятельно, так и множество дополнительных сведений, которые являются уникальными для каждого типа заявителя. Электроснабжение зданий обеспечивается по заявкам как юридических лиц или индивидуальных предпринимателей, так и по заявкам физических лиц, однако огромное количество нюансов при определении основополагающих параметров делают самостоятельное заполнение заявки практически невозможным. Для того, чтобы ваша заявка на электроснабжение зданий была рассмотрена, необходимо не только грамотно определить тип объекта и необходимую мощность, но и указать перечень энергопринимающих устройств, а также предоставить индивидуальную информацию о типе заявителя. Специалист, в свою очередь, поможет вам заполнить заявку намного быстрее, а также поспособствует ее быстрому рассмотрению.
- Кроме того, электроснабжение зданий требует от заявителя предоставления пакета документов. В зависимости от типа заявителя пакет документов будет различаться. Для того, чтобы заявка на электроснабжение зданий была рассмотрена, одновременно с ней необходимо предоставить как множество правоустанавливающих документов, так и проектную документацию, разработка которой может осуществляться исключительно профессионалами: это прямое требование сетевой организации. Таким образом, подать заявку на электроснабжение зданий правильно можно только при помощи специалистов. От правильности оформления проектной документации зависит как скорость рассмотрения вашей заявки на электроснабжение зданий, так и безопасность последующей эксплуатации вашего объекта.
- После рассмотрения и одобрения вашей заявки на электроснабжение зданий сетевая организация выдает технические условия, которые необходимо выполнить. Проблема заключается в том, что для того, чтобы обеспечить электроснабжение зданий, нередко требуется выполнить довольно серьезный перечень работ. Для того, чтобы получить хорошие технические условия, потребуется помощь специалиста, ведь зачастую сетевая организация использует заявку на электроснабжение зданий как способ модернизировать собственные сети, а также подготовиться к последующим подключениям силами заявителя. Для того, чтобы избежать этого, необходимо заручиться помощью специалиста, который гарантированно получит для вас хорошие технические условия.
- Однако технические условия мало получить, их нужно еще и выполнить! Электроснабжение зданий – предприятие довольно трудоемкое, поэтому лучше всего заручиться поддержкой специалистов, которые располагают возможностью обеспечить выполнение всех видов электромонтажных работ быстро, качественно и надежно, с применением исключительно качественного и надежного оборудования и расходных материалов. От этих параметров зависит как скорость выполнения работ и осуществления фактического технологического присоединения, так и безопасность последующей эксплуатации вашего объекта, поэтому необходимо обращаться исключительно к профессионалам, которые могут гарантировать вам качество как выполняемых ими работ, так и используемых материалов.
- После того, как все работы завершены, электроснабжение зданий требует проведения всех необходимых согласований, а также получение всех соответствующих разрешений. Без этого ваш объект попросту не будет введен в эксплуатацию. Для того, чтобы электроснабжение зданий было обеспечено как можно быстрее, необходимо заручиться поддержкой специалиста, который может повлиять на скорость проведения согласований и поручения разрешений. Также специалист проследит за тем, чтобы все соответствующие документы и акты были оформлены правильно и предоставлены вам в полном объеме.
- Кроме того, необходимо также заключить договор с гарантирующим поставщиком на поставку электроэнергии. Многие пропускают данный этап либо по незнанию, либо по злому умыслу. Потребление электроэнергии без соответствующего договора называется бездоговорным, и карается законом, поэтому необходимо заручиться помощью специалиста, который проследит за соблюдением всех этапов технологического присоединения и гарантированно оформит для вас все необходимые документы, чтобы эксплуатация вашего объекта осуществлялась в соответствии с действующим законодательством.
Как обеспечить электроснабжение зданий быстро и выгодно?
Для того, чтобы обеспечить электроснабжение любых коммерческих зданий, необходимо обратиться к специалистам, которые обладают богатым опытом в решении соответствующих задач. Многие компании берутся за решение таких вопросов, не имея достаточного опыта, поэтому крайне важно ответственно подходить к выбору специалистов и обращаться исключительно к профессионалам. Если вы ищете энергосервисную компанию, которая гарантирует вам быстрое и выгодное технологическое присоединение для любых коммерческих объектов, обращайтесь в «ЭнергоКонсалт»! Мы обладаем богатым опытом в решении любых вопросов, связанных с обеспечением электроснабжения зданий, предназначенных для коммерческого использования, а результаты нашей работы всегда доступны к просмотру на карте объектов, успешно введенных в эксплуатацию с нашей помощью. Не имеет значения, на каком этапе находится решение вашего вопроса: мы поможем вам в любом случае! Получим хорошие технические условия даже в том случае, если вы уже получили плохие технические условия, но еще не заключили договор с сетевой компанией. Осуществим выполнение технических условий с высоким уровнем профессионализма. Окажем консультационные услуги по любому вопросу, а также поможем оформить все необходимые документы. Для того, чтобы получить бесплатную консультацию по любому вопросу, звоните нам по указанному телефону. Также вы можете оставить заявку, чтобы мы сами перезвонили вам в удобное для вас время. Если же вы не хотите терять время на разговоры, и хотите решить вопрос как можно быстрее, приезжайте к нам в офис: мы всегда готовы вам помочь!
energoconsult.spb.ru
Электроснабжение жилых зданий: вводно-распределительные устройства
Всем известно, что каждый жилой дом должен быть снабжен условиями жизнеобеспечения его обитателей. К таким условиям относится водоснабжение, газоснабжение, канализация, электроснабжение. В этой статье будет идти речь о значении вводно-распределительных устройств (далее – ВРУ) в схемах электроснабжения жилых зданий. Так как данная информация в большей степени интересна специалистам, то предлагаем познакомиться и с особенностями трансформаторов ТСЛ http://transformator.ru/production/transformatory-tsl/ для встроенных подстанций с высокими требованиями к пожарной безопасности.
Электроснабжение жилых зданий состоит из двух частей: внешнего и внутреннего.
Внешнее электроснабжение состоит из источника питания и линий электропередач. Источник питания – это устройство, откуда жилой дом получает электрическую энергию. Это могут быть трансформаторные подстанции или распределительные устройства, которые устанавливаются недалеко от жилых домов и обычно, находящиеся на балансе электроснабжающих организаций. Линии электроснабжения – это кабельные или воздушные линии, по которым электрическая энергия доводится до жилого дома.
Внутреннее электроснабжение жилого дома состоит из электрических сетей и оборудования, установленных непосредственно в самом доме и находящихся на балансе жилищных организаций. Внутренние сети имеют много ответвлений (поэтажные, поквартирные). Следовательно, чтобы обеспечить каждое ответвление электроэнергией следует устанавливать специальные устройства, их называют распределительные устройства. Устройства, которые распределяют электрическую энергию по этажу дома, называются «распределительными щитами», а устройства, которые распределяют электрическую энергию по всему дому и есть вводно-распределительными устройствами.
Область применения ВРУ
Посредством вводно-распределительных систем осуществляется процесс приема и распределение электроэнергии между подключенными потребителями, проживающими в доме. Такие устройства изготавливаются на напряжение 380/220В. Они нашли широкое применение при монтаже электрических сетей жилых и общественных зданий, частных домов, коттеджей. Устройства должны обеспечить защиту каждого присоединения от перегрузок и коротких замыканий. В таких устройствах должны устанавливаться и приборы учета электроэнергии.

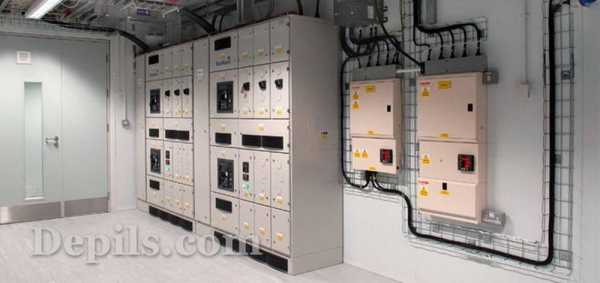

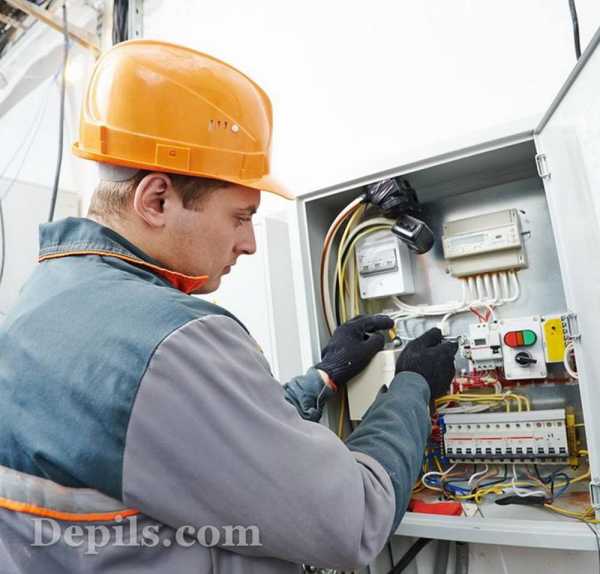

Устройство ВРУ
ВРУ состоит из металлического шкафа, в котором смонтированы отдельные функциональные блоки. Для каждого блока ВРУ отведена отдельная панель. Конструкция ВРУ может предусматривать несколько таких шкафов.
- ВРУ состоит из таких основных функциональных блоков:
- Блок ввода. Этот блок предназначен для непосредственного приема электрической энергии. Он состоит из шин, к которым подключается вводная кабельная линия и вводного автоматического выключателя. Выключатель предназначен для отключения или включения электрического тока при нормальных режимах. Возникающее короткое замыкание или перегрузки, выключатель автоматически отключается электрическая энергия. Если для измерения электроэнергии необходимо применять трансформаторы тока, то они тоже монтируются в этом блоке.
- Блок автовключения резерва (АВР). Если электроснабжение жилого дома осуществляется по первой категории, то тогда в такой дом электроэнергия должна поступать по двум вводам. Конструкция такого ВРУ должна обеспечить подключение двух кабельных линий. Один из них является основным, а другой резервным. Условия электроснабжения по первой категории предусматривает автоматическое включение резервного источника, если исчезает напряжение от основного. Поэтому, для того чтобы можно было включить резервное питание и предназначен блок АВР. Блок АВР включает резервное питание без участия человека, автоматически.
- Блок учета электрической энергии. В этом блоке устанавливаются приборы учета электроэнергии (электросчетчики). В соответствии с нормативными документами, этот блок обычно пломбируется.
- Распределительный блок. Посредством этого блока, поступившая электрическая энергия распределяется между этажами, подъездами, насосными и другими участками и помещениями жилого дома. Таких блоков может быть несколько. Они комплектуются шинами, автоматическими выключателями или предохранителями.
- Блок автоматического управления освещением. Таким блоком комплектуются не все ВРУ. С помощь этого блока происходит автоматическое включение и отключение электрического освещения. В этом блоке установлена защитная аппаратура на каждое присоединение общедомового освещения. Также установлены схемы автоматики и управления электрическим освещением. Управляют включением и отключением освещения специальные датчики, которые работают в схеме автоматики.
Заводы изготовители выпускают очень обширный ряд различных ВРУ. Они могут быть как обычного исполнения, так, и выполнены для работы во влажных, жарких и других условиях.
depils.com
Электроснабжение жилых зданий. Часть 2.: fraukorps
Первая часть здесь: Электроснабжение жилых зданий. Часть 1. Для полноценного понимания этого текста рекомендую к прочтению Электроснабжение поселений и предприятий. Категории электроприёмников.
Городские распределительные схемы имеют различное построение, вызвано это тем, что электроприёмники (ЭП) жилых зданий относятся к разным категориям. Жилые здания высотой до 5 этажей без электрических плит, а также малоэтажные жилые здания с числом квартир до 8 и электроплитами относятся к III категории, такие дома, где нет лифтов, противопожарных устройств и устройств аварийного освещения подключают по магистральной схеме. Такое подключение встречается в отдельных районах городов и по всей сельской местности, включая садовые товарищества и коттеджные посёлки. Даже самые дорогостоящие загородные дома питаются всего лишь от одного трансформатора, для улучшения электроснабжения в посёлках следует ставить местные электростанции, что является очень затратным, но технически выполнимым решением. Конечно, в подавляющем большинстве случаев, при аварии каждый собственник загородной недвижимости выпутывается сам, покупая генератор или источник бесперебойного питания. Магистральная схема может быть петлевой, то есть с перемычкой, которая включается при повреждении какого-либо участка сети, это усовершенствование весьма полезно, но затратно, так как перемычка в обычных условиях не используется, а при аварии она должна иметь достаточное сечение для энергоснабжения вкруговую. Так как перемычка является необязательной, то в сельской местности её, как правило, не используют, это вызвано и тем, что аварии на воздушных линиях за пределами городов легко выявляются и устраняются ремонтными бригадами. Магистральная простая и петлевая схемы нарисованы в самом верху. Как видно на рисунке, авария при петлевой магистральной схеме позволяет сохранить электроснабжение 5-этажного здания.
Фото 1. Здание трансформаторной подстанции 10/0,4 кВ в жилом районе города.
Питание жилых домов от 6 этажей и выше, а также домов с числом квартир более восьми с электроплитами, осуществляют по более сложным схемам. Такие здания относят ко II категории надёжности, вкупе с этим наличие в них лифтовых установок, противопожарных устройств, аварийного освещения, относимых к I категории, требуют подключения здания к двум независимым источникам питания, которыми являются трансформаторные подстанции. Такие здания подключают по радиальной или магистральной схеме, из-за наличия в одном здании приёмников разных категорий одна из питающих линий используется для электроприёмников квартир и общедомового освещения (подвал, лестничные клетки, вестибюли, холлы, чердаки, наружное освещение), а другая предназначена для лифтов, противопожарных устройств, кодовых замков на дверях подъездов, эвакуационных устройств и аварийного освещения. При аварии переключение питающей линии ЭП I категории происходит с помощью автоматического включения резерва (АВР) самопроизвольно, а переключение ЭП II категории выполняется вручную электромонтёром обслуживающей организации. Для электроснабжения домов применяются две, три и более питающих линий (вводов), что определяется установленной мощностью потребления. Для зданий высотой 17 этажей и более применяются радиальные схемы с применением АВР на вводах, то есть питающая линия ЭП I категории идёт напрямую от ТП и служит резервной при аварии.

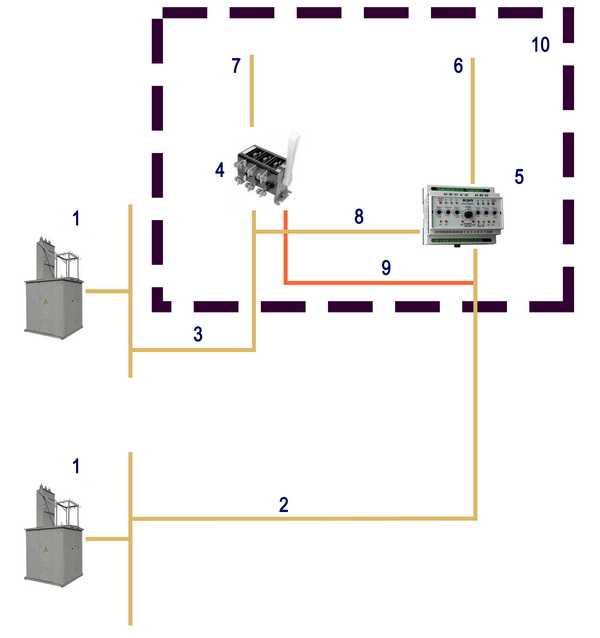

Рисунок 2. Электроснабжение жилого здания высотой 18 этажей: 1 – трансформаторы, 2 – питающая линия к АВР, 3 – питающая линия к ВРУ, 4 – переключатель, 5 – автоматическое включение резерва (АВР), 6 – питающие линии ЭП I категории (лифтов, аварийного освещения и др.), 7 – питающие линии ЭП II категории (общедомового освещения и ЭП квартир), 8 – подключение второй питающей линии к АВР, 9 – резервная линия питания для ЭП II категории, 10 – вводно-распределительное устройство (ВРУ) жилого здания.
fraukorps.livejournal.com
Инженерные системы – Система электроснабжения
Что представляют собой системы электроснабжения?
Чем отличаются электроснабжение зданий?
И в чем сходство между электроснабжением жилых домов и, например, электроснабжением промышленных предприятий?
Сначала о том, что же это – системы электроснабжения? И что есть электричество?
В толковом словаре электричество определяется как – “Электричество – совокупность явлений, связанных с существованием, движением и взаимодействием электрических зарядов.
Термин электричество (electricity) введён английским естествоиспытателем Гилбертом примерно в 1600 году. Само свойство электризации (от греческого названия янтаря – электрон) при трении тела о шерсть было известно ещё древним грекам.
Понятно, что электричество мы используем повсеместно, и его практическую ценность нельзя переоценить. Но как доходит электричество до потребителя? Для этой цели и существует электроснабжение.
ЭЛЕКТРОСНАБЖЕНИЕ – совокупность мероприятий по обеспечению электроэнергией различных ее потребителей. Комплекс инженерных сооружений, осуществляющих задачи электроснабжения, называется системой электроснабжения.
В целом и упрощенно картина выглядит так.
Все начинается с электростанции, задача которой – выработка электроэнергии. Они бывают разные (например, гидроэлектростанция преобразовывает в электричество энергию движения воды в реке,| |
| гидроэлектростанция |
а атомная – энергию распада атомного ядра),
| |
| атомная электростанция |
но цель у всех одна – получить электрическую энергию.
| | |
| тепловая электростанция | ветряная электростанция |
Затем эта электроэнергия передается по линиям электропередач (ЛЭП).
| |
| линия электропередач |
| В итоге она попадает на трансформаторную подстанцию (ТП). Ее задача – подача электроэнергии на объект. Вернее, сначала ТП преобразует электроэнергию, например напряжением 1000 Вольт в 380 Вольт (в зависимости от нужд объекта), а потом подает на объект. Обычно ТП может обслуживать одно или несколько зданий. Как пример, ее можно увидеть у любого жилого дома или нескольких домов. Выглядит как небольшое отдельное строение, закрытое от посторонних и на металлических дверях входа изображен знак молнии – предупреждение о высоковольтном напряжении.
|
Теперь электроэнергия подана на объект и здесь всегда ее встречает вводно-распределительное устройство. Его задача – получить электроэнергию, преобразовать (например, из 380Вольт в 220Вольт) и направить (распределить) ее для всех электрических устройств объекта. Есть в каждом здании . Это составная часть системы электроснабжения. От одного до нескольких на здание, в жилом доме одно такое устройство может обслуживать несколько подъездов. Поэтому, когда жители обнаруживают отсутствие электричества, да еще и во всем подъезде или нескольких подъездах – это потому что подъезд запитывается электроэнергией от одного устройства. А при какой-либо его неисправности или поломке соответственно этот подъезд и обесточивается. Это означает, что электроснабжение жилого дома дало сбой. |
|
| Вот здесь уже четче прослеживаются отличия понятий: электроснабжение жилых домов от электроснабжения промышленных предприятий, завода и т.д. Разная нагрузка электрических устройств (количество потребляемой ими электроэнергии) – соответственно меняется начинка вводно-распределительного устройства. Дюймовочке достаточно было для питания несколько зернышек на долгое время – и усилия по их выращиванию будут одни. А для того, чтобы прокормить великана, нужны совсем другие усилия. Например, для сравнения – электроснабжение завода по переработке молока для питания московских школьников, где мы ведем свои работы и электроснабжение заводов, гораздо более крупных, как “Северсталь” в Череповце или Новолипецкий металлургический комбинат (НЛМК), для которого мы делали и делаем проекты по разным инженерным системам, отличаются по исполнению ВРУ, мощность нагрузки разная. На больших заводах или промышленных предприятиях даже для одного цеха может быть собственная трансформаторная подстанция. Это уже отличие электроснабжения промышленного предприятия. Еще живой пример на цифрах. Электрическая нагрузка только одного цеха на автомобилестроительном заводе порядка 1600килоВатт (кВт), компрессорной там же – 3200 кВт, общая завода – примерно 21 000 кВт. Это – нагрузка электроснабжения завода. А максимальная мощность (если все одновременно включено и работает), потребляемая целым жилым домом из 2-х подъездов (12-15 этажей), с учетом всего потребления (лифты, вентиляционные установки, автоматика, электрооборудование квартир, электрооборудование всего нежилого 1 этажа площадью 1000кв.м.) составляет порядка 500кВт. Такова нагрузка электроснабжения жилого дома. Чтобы было понятней сравнение, на 1 квартиру площадью до 100кв.м – обычно выделяется максимально 14кВт, свыше 100кв.м – 18кВт. Или если вдруг у Вас появится люстра из 10 обычных ламп накаливания (по 100Вт) и Вы ее включите, то сможете потребить максимально только 1кВт. И еще для сравнения. Суммарное электропотребление, например, всей Свердловской области, в зимний период в 2005-2006гг, составило 7000 мегаватт, соответственно 7 000 000 Квт. Такова нагрузка всей системы электроснабжения целой области. Это по отличиям в системах электроснабжения разных типов потребителей из-за их нагрузок. |
| Теперь еще важный момент. Система электроснабжения любого объекта должна включать в себя и устройства заземления и молниезащиты. Неважно, об электроснабжении здания какого типа идет речь. Это вопрос безопасности. |
Ну и самое время вспомнить о кабеле для передачи электроэнергии (как трубы в водопроводе для передачи воды). Его функция – передача электроэнергии на расстояния. Он, конечно, отличается размерами, оболочкой, исполнением – в зависимости от назначения. Но задача от этого не меняется. Это “кровеносные сосуды” в электроснабжении здания.
|
|
|
У нас есть кабель, есть электричество. Что еще? Еще нужно как-то прокладывать кабель. Это пластиковые или металлические трубы (в зависимости от норм безопасности для конкретного объекта), лотки, короба, соединительные и распределительные коробки, скобы зажимы и т.д. Одним словом, материал для укладки кабеля.
|
| ||||
|
| ||||
|
|
Теперь дошли до приборов контроля учета электроэнергии, защиты от перегрузок (как пример, этажные квартирные щиты – там есть счетчики, автоматические выключатели).
|
|
|
Цель – защитить систему электроснабжения обслуживаемого участка от перегрузок и сбоев.
Ну и, конечно, питающиеся электричеством устройства. Светильники. Задача – освещение помещений.
|
| ||||
|
| ||||
|
| ||||
|
| ||||
Это также важнейшая функция электроснабжения здания.
| Розетки. Функция – соединять подключаемые электрические устройства к системе электроснабжения, чтобы устройства могли получать свое электрическое питание. |
Вот, в целом весь путь электроэнергии до потребителя. Вся система электроснабжения. Но для удобства их делят на внутренние и внешние. Внутренние – это все, что касается электроснабжения здания самого, начиная от вводно-распределительного устройства (ВРУ), которое получает извне от трансформаторной подстанции электричество и распределяет ее для всех электропотребителей этого здания и заканчивая самими потребляющими устройствами Составление типового проекта электроснабжения. . А до ВРУ – это уже наружные электрические сети, внешние системы электроснабжения.
Мы занимаемся преимущественно внутренними инженерными системами зданий (это касается не только системы электроснабжения, но и вентиляции, отопления и т.д.). Электроснабжение жилого дома, также как и электроснабжение завода и электроснабжение промышленного предприятия или офисного здания сюда входит.
Соответственно, электроснабжение зданий разных типов отличаются по монтажному исполнению, исполнению материалов. Сама структура остается неизменной. ВРУ – кабель – материалы для его прокладки – другие распределительные щиты (как промежуточное перераспределение – по освещению, по питанию вентиляционных систем, по розеточной сети и т.д.) – заземление – молниезащита – светильники – розетки для соединения с электропитанием электрических устройств.
Пример электроснабжения здания Разводка электрики в коттедже . Используются вводно-распределительное устройство (одно или несколько в зависимости от величины объекта и потребляемых нагрузок), кабель, материалы для его прокладки (труба ПВХ, гофрированная труба, соединительные изделия (углы для поворотов кабельных трасс, тройники для их соединения и разветвления, коробки распределительные, разветвительные, муфты “труба-труба”, “труба-коробка” и т.д), металлические лотки, стальные трубы (особенно когда речь идет об объектах с повышенной огнеопасностью), распределительные щиты, обслуживающие отдельные направления электроснабжения здания (щиты вентиляционных установок, розеточных сетей, освещения и др.), сами устройства электропотребления (светильники, электроприводные устройства) и коммутационные устройства (розетки промышленные, бытовые, выключатели и т.д). Вот основной перечень используемых материалов и оборудования в электроснабжении здания. Само же исполнение может варьировать очень сильно. От недорогих отечественных до превышающих на порядок, по стоимости, импортных. Пример в разнице электроснабжения завода и электроснабжения жилого дома был приведен выше.
|
| ||||
|
| ||||
|
|
Избегайте несоответствия в реализации потенциала используемых материалов.
- Например, в электроснабжении здания использование дорогого и редкого импортного кабеля с высокой степенью огнезащиты в офисных помещениях, где самым огнеопасным предметом являются духи в сумочках у сотрудниц этого офиса, по крайней мере, не совсем разумно. Замена кабеля на обычный (например, широкораспространенный ВВГнг) даст Вам экономию минимум в 3-5 раз по затратам на кабель + его прокладку практически без потери качества. А если учесть, что кабель один из самых объемных разделов при электроснабжении здания по количеству затрат, выгоду можете увидеть сами.
- Не стоит также увлекаться особыми светильниками импортного производства (особенно это касается электроснабжения промышленных предприятий, да и других тоже), т.к. может возникнуть забавная ситуация, когда для простой замены перегоревшей лампы вам понадобятся долгие недели, а то и месяцы ожидания в доставке этой лампы из-за границы, да и еще после предварительной оплаты.
- Также в электроснабжении здания не забывайте, что силовой кабель (для передачи основного электричества-220В, 380В и т.д.) и провода для питания слаботочных систем (пожарная сигнализация, видеонаблюдение, охранная сигнализация, компьютерные сети) должны прокладываться в разных кабельных трассах.
Пример электроснабжения промышленных предприятий.
| способ укладки кабеля на промышленном предприятии | внутреннее электроосвещение промышленных предприятий |
Как правило, заводы и промышленные предприятия оборудованы дорогостоящими производственными линиями, системами контроля и автоматики. Непредвиденная остановка таких линий в период рабочего цикла может привести к браку производимой продукции, в некоторых случаях к ремонту самой производственной линии, а так же может поставить под угрозу безопасность рабочего персонала. Электронные системы управления на базе логических программируемых контроллеров весьма требовательны к обеспечению параметров надёжности. Поэтому к электроснабжению промышленных предприятий и заводов предъявляются особые требования. Повышенные нагрузки и их величина. Надежность электроснабжения. Требования к освещению. Необходимость во взрыво-защищенном исполнении. Влияние отклонения и колебания частоты и напряжения на работу электроприемников. Параметры электроустановок. Требования к изоляции кабеля. Цеховые трансформаторные подстанции. Щиты гарантированного электропитания. Все эти нюансы и факторы, в дополнение к основным базовым, определяют исполнение электроснабжения промышленного предприятия. Все отличие систем электроснабжения разных объектов истекает из различий в нагрузках по электроэнергии этих объектов, и по требованиям к надежности электропитания (например, если в системе электроснабжения выйдет из строя один источник питания или кабель от него, система питается тут же от другого, резервного).
libtec.ru
| Нормативно-технический документ или законодательный акт |
| Базовые документы |
| «Градостроительный кодекс Российской Федерации» от 29 декабря 2004 г. № 190-ФЗ. |
| Федеральный закон Российской Федерации от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», в редакции от 5 апреля 2016 г. |
| Постановление Правительства Российской Федерации от 16 февраля 2008 г. № 87 «О составе разделов проектной документации и требованиях к их содержанию», в последней редакции от 23 января 2016 г. |
| Постановление Правительства РФ от 24 февраля.2009 г. № 160 «О порядке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон», в редакции от 17 июня 2016 г. |
| Единая система конструкторской документации (ЕСКД). Свод межгосударственных и национальных стандартов: |
| «ГОСТ 2.702-2011. Правила выполнения электрических схем» (Взамен ГОСТ 2.702-75) |
| «ГОСТ 2.701-2008. Схемы. Виды и типы. Общие требования к выполнению» (Взамен ГОСТ 2.701-84) |
| «ГОСТ 2.709-89 (СТ СЭВ 3754-82, СТ СЭВ 6308-88). Обозначения условные проводов и контактных соединений электрических элементов, оборудования и участков цепей в электрических схемах» (Взамен ГОСТ 2.709-72). |
| «ГОСТ 2.710-81 (СТ СЭВ 2182-80, СТ СЭВ 6306-88). Обозначения буквенно-цифровые в электрических схемах» (Взамен ГОСТ 2.710-75). |
| «ГОСТ 2.721-74. Обозначения условные графические в схемах. Обозначения общего применения» (Взамен ГОСТ 2.721-68, ГОСТ 2.783-69, ГОСТ 2.750-68, ГОСТ 2.751-73). |
| «ГОСТ 2.755-87. Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения» (Взамен ГОСТ 2.738-68 (кроме подпункта 7 табл. 1) и ГОСТ 2.755-74). |
| «ГОСТ 2.053-2013. Электронная структура изделия. Общие положения» (Взамен ГОСТ 2.053-2006). |
| «ГОСТ 2.104-2006. Основные надписи» (Взамен ГОСТ 2.104-68). |
| «ГОСТ 2.102-2013. Виды и комплектность конструкторских документов» (Взамен ГОСТ 2.102-68). |
| «ГОСТ 2.503-2013. Правила внесения изменений» (Взамен ГОСТ 2.503-90). |
| «ГОСТ 2.301-68*. Форматы», в редакции от 22 июня 2006 г. |
| «ГОСТ 2.106-96. Текстовые документы», в редакции от 22 июня 2006 г. (Взамен ГОСТ 2.106-68, ГОСТ 2.108-68, ГОСТ 2.112-70). |
| «ГОСТ 2.051-2013. Электронные документы. Общие положения» (Взамен ГОСТ 2.051-2006). |
| Система проектной документации для строительства. Свод межгосударственных и национальных стандартов: |
| «ГОСТ 21.001-2013. Система проектной документации для строительства. Общие положения» (Взамен ГОСТ 21.001-93). |
| «ГОСТ 21.002-2014. Нормоконтроль проектной и рабочей документации» (Введен впервые). |
| «ГОСТ Р 21.1101-2013. Основные требования к проектной и рабочей документации» (Взамен ГОСТ Р 21.1101-2009). |
| «ГОСТ Р 21.1003-2009. Учет и хранение проектной документации» (Взамен ГОСТ 21.203-78). |
| «ГОСТ 21.613-2014. Правила выполнения рабочей документации силового электрооборудования» (Взамен ГОСТ 21.613-88). |
| «ГОСТ 21.210-2014. Условные графические изображения электрооборудования и проводок на планах» (Взамен ГОСТ 21.614-88). |
| «ГОСТ 21.209-2014. Централизованное управление энергоснабжением. Условные графические и буквенные обозначения вида и содержания информации» (Взамен ГОСТ 21.611-85). |
| «ГОСТ 21.608-2014. Правила выполнения рабочей документации внутреннего электрического освещения» (Взамен ГОСТ 21.608-84). |
| «ГОСТ 21.607-2014. Правила выполнения рабочей документации наружного электрического освещения» (Взамен ГОСТ 21.607-82). |
| «ГОСТ 21.110-2013. Спецификация оборудования, изделий и материалов» (Взамен ГОСТ 21.110-95). |
| Межгосударственные и национальные стандарты по проектированию и монтажу электроустановок: |
| «ГОСТ 32144-2013. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения» (Введен впервые). |
| «ГОСТ Р 54130-2010. Качество электрической энергии. Термины и определения» (Введен впервые). |
| «ГОСТ 14254-2015 (IEC 60529:2013). Степени защиты, обеспечиваемые оболочками (Код IP)» (Взамен ГОСТ 14254-96 (МЭК 529-89)). |
| «ГОСТ 7746-2015. Трансформаторы тока. Общие технические условия» (Взамен ГОСТ 7746-2001). |
| «ГОСТ Р МЭК 60755-2012. Общие требования к защитным устройствам, управляемым дифференциальным (остаточным) током» (Взамен ГОСТ Р 50807-95 (МЭК 755-83)). |
| «ГОСТ 30331.1-2013 (IEC 60364-1:2005). Электроустановки низковольтные. Часть 1. Основные положения, оценка общих характеристик, термины и определения» (Введен впервые). |
| «ГОСТ Р 50571.3-2009 (МЭК 60364-4-41:2005). Электроустановки низковольтные. Часть 4-41. Требования для обеспечения безопасности. Защита от поражения электрическим током» (Взамен ГОСТ Р 50571.3-94 и ГОСТ Р 50571.8-94). |
| «ГОСТ Р 50571.4.42-2012/МЭК 60364-4-42:2010. Электроустановки низковольтные. Часть 4-42. Требования по обеспечению безопасности. Защита от тепловых воздействий» (Взамен ГОСТ Р 50571.4-94 (МЭК 364-4-42-80)). |
| «ГОСТ Р 50571.4.43-2012/МЭК 60364-4-43:2008. Электроустановки низковольтные. Часть 4-43. Требования по обеспечению безопасности. Защита от сверхтока» (Взамен ГОСТ Р 50571.5-94 (МЭК 364-4-43-77), ГОСТ Р 50571.9-94 (МЭК 364-4-473-77)). |
| «ГОСТ Р 50571-4-44-2011 (МЭК 60364-4-44:2007). Электроустановки низковольтные. Часть 4-44. Требования по обеспечению безопасности. Защита от отклонений напряжения и электромагнитных помех» (Взамен ГОСТ Р 50571.18-2000, ГОСТ Р 50571.19-2000, ГОСТ Р 50571.20-2000). |
| «ГОСТ Р 50571.5.52-2011/МЭК 60364-5-52:2009. Электроустановки низковольтные. Часть 5-52. Выбор и монтаж электрооборудования. Электропроводки» (Взамен ГОСТ Р 50571.15-97). |
| «ГОСТ Р 50571.5.54-2013/МЭК 60364-5-54:2011. Электроустановки низковольтные. Часть 5-54. Выбор и монтаж электрооборудования. Заземляющие устройства, защитные проводники и защитные проводники уравнивания потенциалов» (Взамен ГОСТ Р 50571.5.54-2011/МЭК 60364-5-54:2002). |
| «ГОСТ IEC 60079-14-2011. Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электроустановок» (Введен впервые). |
| «ГОСТ IEC 60245-3-2011. Кабели с резиновой изоляцией на номинальное напряжение до 450/750 В включительно. Кабели с нагревостойкой кремнийорганической изоляцией» (Введен впервые). |
| «ГОСТ 31565-2012. Кабельные изделия. Требования пожарной безопасности» (Введен впервые). |
| «ГОСТ Р 54350-2015. Приборы осветительные. Светотехнические требования и методы испытаний» (Взамен ГОСТ Р 54350-2011). |
| «ГОСТ 16617-87. Электроприборы отопительные бытовые. Общие технические условия» (Взамен ГОСТ 308-78, ГОСТ 16617-80, ГОСТ 18476-81). |
| «ГОСТ 31818.11-2012 (IEC 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии» (Взамен ГОСТ P 52320-2005). |
| «ГОСТ 31819.22-2012 (IEC 62053-22:2003). Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S» (Взамен ГОСТ Р 52323-2005 (МЭК 62053-22:2003)). |
| Своды правил, СНиПы и НПБ: |
| «СП 118.13330.2012*. Общественные здания и сооружения. Актуализированная редакция СНиП 31-06-2009». |
| «СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий». |
| «СП 52.13330.2011. Естественное и искусственное освещение. Актуализированная редакция СНиП 23-05-95*». |
| «СНиП 3.05.06-85. Электротехнические устройства» (Взамен СНиП III-33-76*, СН 85-74, СН 102-76*). |
| «СНиП 21-01-97*. Пожарная безопасность зданий и сооружений», с Изменением № 2 от 19 июля 2002 г. |
| «НПБ 246-97. Арматура электромонтажная. Требования пожарной безопасности. Методы испытаний», в редакции от 2 ноября 2001 г. |
| «Правила устройства электроустановок (ПУЭ). Седьмое издание» |
| Руководящие документы и инструкции: |
| «РД 153-34.0-20.527-98. Руководящие указания по расчету токов короткого замыкания и выбору электрооборудования (Разделы 1-5. Разделы 6-10. Приложения)» |
| «СО 153-34.21.122-2003. Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» |
| «СО 153-34.03.603-2003. Инструкция по применению и испытанию средств защиты, используемых в электроустановках» |
