ЭНТРОМАТИК 100М – управление одним водогрейным котлом и каскадом Котлы ЭНТРОРОС Термотехник
►Система управления ЭНТРОМАТИК 100М предназначена для управления и безопасной работы водогрейных котлов ТЕРМОТЕХНИК ТТ50, ТТ100, ТТ100-01, а также для работы в каскаде многокотловой системы в качестве ведущей автоматики с ведомой автоматикой ЭНТРОМАТИК 101. ►Система управления ЭНТРОМАТИК 100М использует программируемый логический контроллер (ПЛК). Панель управления контроллера оснащена ЖК-экраном и кнопочной клавиатурой.
►Система управления ЭНТРОМАТИК 100М представляет собой щит (IP54), состоящий из двух блоков «А» и «В». В блоке «А» установлены контроллер, индикаторы, переключатели, коммутационная релейная плата, на которой реализованы функции безопасности и цепей управления. В блоке «В» размещены термостаты, блоки питания, клеммники и блоки расширения. Основные функции системы: ►Система ЭНТРОМАТИК 100М предназначена для :
управления котельной установки с одним или несколькими (до 5-ти) водогрейными котлами
управления котельной установки с одноступенчатой, двухступенчатой, модулируемой горелкой, работающей на жидком топливе, природной газе, или горелкой комбинированного исполнения
управление циркуляционным насосом и трехходовым смесительным клапаном с целью поддержания температуры обратного потока воды котла
управление отопительными контурами, работающими в соответствии с сигналами, поступающими от технологических датчиков и датчика температуры наружного воздуха
управление контуром ГВС (при использовании блоков расширения, устанавливаемых в щите блока “В” автоматики)
управление сетевыми насосами отопительного контура (ОК) и контура ГВС
управление экономайзером котла
возможность работы в каскаде многокотловой системы в качестве ведущей автоматики с ведомой автоматикой ЭНТРОМАТИК 101
►В зависимости от выполняемой задачи СУ ЭНТРОМАТИК 100М может работать и как самостоятельное
устройство управления в однокотловых отопительных установках с разными конфигурациями системы. ►Варианты конфигурации СУ ЭНТРОМАТИК 100М:
четыре отопительных контура (ОК1, ОК2, ОК3, ОК4).
три отопительных контура и один контур ГВС с бойлером (ОК1, ОК2, ОК3, ГВС)
два отопительных контура и один контур ГВС с частотным регулированием (ОК1, ОК2, ГВС), работающие по программе и в соответствии с сигналами, поступающими от технологических датчиков
►Дополнительно, ЭНТРОМАТИК 101 снабжена терморегуляторами, которые позволяют управлять котлом в ручном
режиме.
►Цена на котельную автоматику ЭНТРОМАТИК 100М предоставляется по запросу. Запросить коммерческое предложение Вы можете по телефону: 8-800-700-57-55 (звонок по России бесплатный) или по электронной почте: [email protected]
thermoengineering.ru
САУ «Энтроматик» на базе контроллеров Unitronics для управления котельными
При разработке системы автоматизированного управления (САУ) «Энтроматик» как серийного продукта было необходимо выбрать контроллер с малыми габаритными размерами, низкой ценовой нагрузкой и возможностями конфигурирования состава средств автоматизации (ПЛК) под стандартные тепловые решения. После мониторинга рынка контроллеров было выявлено, что контроллеры компании Unitronics полностью удовлетворяют этим требованиям.

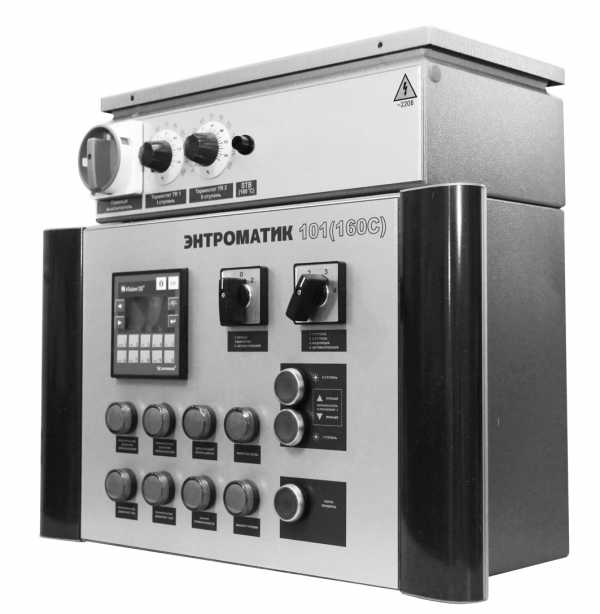

Рис. 1. Внешний вид СУ Энтроматик 100М (101)
Стандартный подход к проектированию автоматизации котельных сводится к индивидуальным решениям под конкретный объект, однако компания «Энтророс» пошла по пути разработки готового решения серийного производства — САУ «Энтроматик». Это позволит потенциальным заказчикам сократить время и средства на разработку проекта и получить гарантированную техническую поддержку в период эксплуатации. В качестве примера приведем автоматику для водогрейных котлов «Энтроматик 100М» и «Энтроматик 101» (рис. 1–2), созданную на базе контроллеров Unitronics — V120-22-R6C («Энтроматик 100М») и V120-22-R2C («Энтроматик-101»).

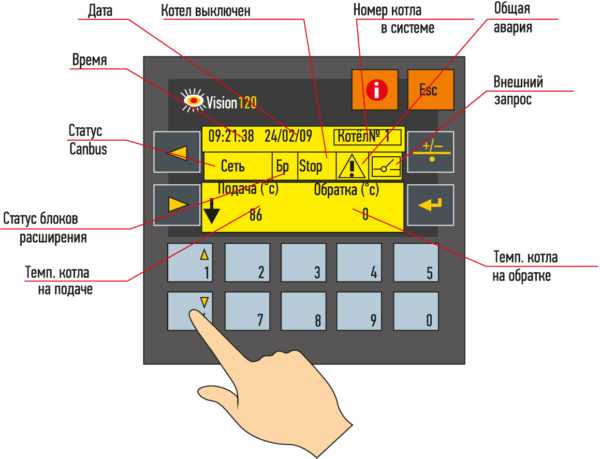

Рис. 2. Главный информационный экран
Почему были выбраны именно эти ПЛК? Автоматика должна быть простой в обслуживании, привлекательной по цене и достаточно надежной. Преимуществами контроллеров Unitronics данной модели являются габаритные размеры и возможности конфигурирования функционала в зависимости от состава оборудования котельной (рис. 3), что позволяет потенциальному заказчику не переплачивать за лишний функционал (как зачастую происходит при индивидуальном подходе к проектированию). Рассмотрим один из примеров конфигурации. Котельная состоит из трех отопительных котлов «Термотехник» с установленными на них модулируемыми горелками. Используется два отопительных контура и один контур ГВС с частотным регулированием. В этом случае заказчику достаточно приобрести автоматику, состоящую из «Энтроматик 100М» (для одного ведущего котла), «Энтроматик 101» (для двух ведомых котлов) и, как отдельную опцию, блоки расширения (IO-AI4-AO2, IO-RO16) для управления контурами отопления и ГВС. Если в котельной нет контуров отопления и ГВС, то блоки расширения не понадобятся. В этой конфигурации ведущий контроллер V120-22-R6C дополнительно выполняет функцию каскадного управления, собирая информацию от ведомых контроллеров V120-22-R2C по цифровой шине CANbus. Кроме того, предусмотрена возможность диспетчеризации котлового оборудования по протоколу Modbus при подключении к порту двух контроллеров.

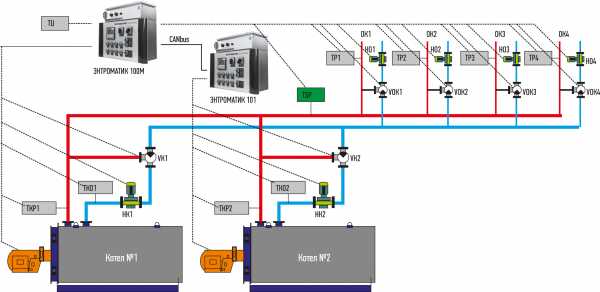

Рис. 3. Один из вариантов конфигурации
Модульный принцип автоматизации хорош тем, что потенциальный заказчик не переплачивает за неиспользуемые функции, т. е. все входы/выходы контроллера задействованы по максимуму.
Стоит отметить, что контроллер позволяет работать без включенных блоков расширения, несмотря на то, что они заданы в конфигурации программного обеспечения VisiLogic. Активировать блоки можно непосредственно с экрана контроллера (рис. 4).

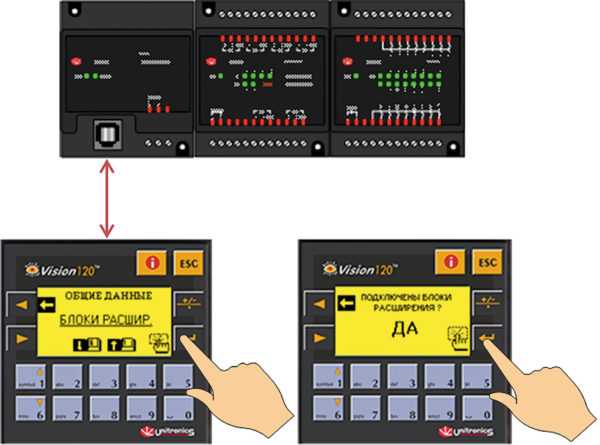

Рис. 4. Активация блоков расширения с экрана контроллера
Есть и упрощенный вариант (и, соответственно, более дешевый) котловой автоматики — «Энтроматик 110М» (рис. 5), разработанный на базе контроллера V120-22-R6C. А серийная автоматика для паровых котлов EBC501.10 (рис. 6) основана на контроллере V570-57-T20BE5B.

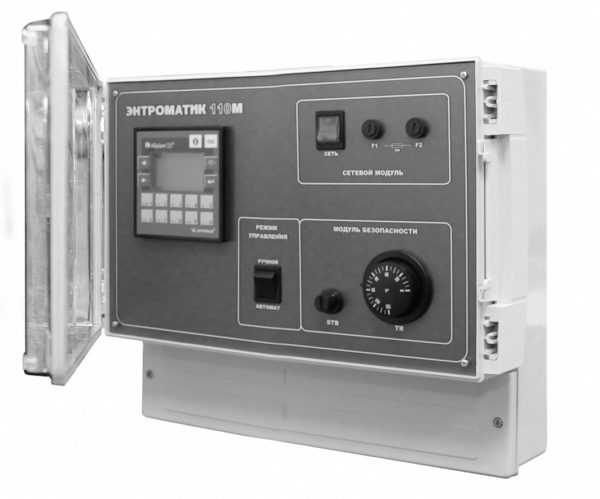

Рис. 5. Внешний вид Энтроматик 110М
«Энтророс» уже более 10 лет производит и продает свою продукцию по всей России и ближнему зарубежью, в частности в Белоруссии и Казахстане. Компания стремится расширить свое присутствие на рынке теплоэнергетики, предоставляя потенциальным заказчикам возможность сократить затраты на всех этапах реализации проектов, от проектирования до эксплуатации. В планах компании выпустить в производство прямоточные паровые котлы и собственные горелки, и автоматизация этого оборудования — дело ближайшего будущего. Благодаря успешному опыту сотрудничества «Энтророс» продолжит применять в автоматизации котлового оборудования контроллеры от Unitronics.

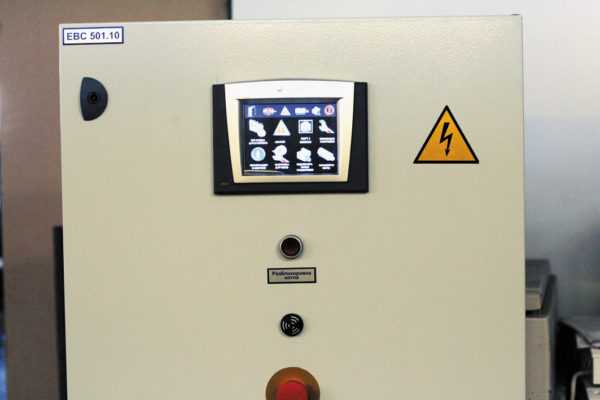

Рис. 6. Автоматика для парового котла ЕВС501.10
«Опыт использования продукции компании Unitronics показал, что я не знаю все возможности контроллеров и программного обеспечения, потому что опираюсь на информацию от тех людей, которые этот контроллер только эксплуатируют. Чтобы это исправить, компания «Энтророс» проводит обучение специалистов, и мне, как разработчику, необходимо сделать так, чтобы все функции контроллера были удобны и понятны. В частности, это касается использования различных программных утилит, разработанных компанией Unitronics, в эксплуатационной практике. Например, утилита SD Card Suite позволяет записывать технологические параметры парового котла и аварийные события на SD-карту и в дальнейшем использовать эти данные для создания отчетов. А UniOPC Server дает возможность заказчику выполнить диспетчеризацию автоматики с выводом информации в существующую SCADA-программу», — говорит Дмитрий Федоров, начальник сектора специальных разработок компании «Энтророс».
По материалам компании «Клинкманн» — официального дистрибьютора Unitronics в РФ +7 (812) 327-3752 [email protected] www.klinkmann.ru
Facebook
Twitter
Вконтакте
Google+
controlengrussia.com
ЭНТРОМАТИК 110М – управление одним водогрейным котлом и каскадом Котлы ЭНТРОРОС Термотехник
►Система управления ЭНТРОМАТИК 110M является продолжением серии 100М, оптимизированным для работы на котлах малой и средней мощности. Система позволяет сократить затраты на автоматизацию путем гибкого подбора необходимых модулей управления в соответствии с имеющимся тепловым решением. ►Система управления ЭНТРОМАТИК 110М предназначена для управления и безопасной работы водогрейных котлов ТЕРМОТЕХНИК ТТ50, ТТ100, ТТ100-01, а также для работы в каскаде многокотловой системы в качестве ведущей автоматики с ведомой автоматикой ЭНТРОМАТИК 111. ►Система управления ЭНТРОМАТИК 110М использует программируемый логический контроллер (ПЛК). Панель управления контроллера оснащена ЖК-экраном и кнопочной клавиатурой.
►Система управления ЭНТРОМАТИК 110М представляет собой щит (IP54), состоящий из двух блоков «А» и «В». В блоке «А» установлены контроллер, индикаторы, переключатели, коммутационная релейная плата, на которой реализованы функции безопасности и цепей управления. В блоке «В» размещены термостаты, блоки питания, клеммники и блоки расширения.
Основные функции системы: ►Система ЭНТРОМАТИК 110М предназначена для :
управления котельной установки с одним или несколькими (до 5-ти) водогрейными котлами
управления котельной установки с одноступенчатой, двухступенчатой, модулируемой горелкой, работающей на жидком топливе, природной газе, или горелкой комбинированного исполнения
управление циркуляционным насосом и трехходовым смесительным клапаном с целью поддержания температуры обратного потока воды котла
управление отопительными контурами, работающими в соответствии с сигналами, поступающими от технологических датчиков и датчика температуры наружного воздуха
управление контуром ГВС (при использовании блоков расширения, устанавливаемых в щите блока “В” автоматики)
управление сетевыми насосами ОК и ГВС
управление экономайзером котла
возможность работы в каскаде многокотловой системы в качестве ведущей автоматики с ведомой автоматикой ЭНТРОМАТИК 111
►В зависимости от выполняемой задачи СУ ЭНТРОМАТИК 110М может работать и как самостоятельное
устройство управления в однокотловых отопительных установках с разными конфигурациями системы. ►Варианты конфигурации СУ ЭНТРОМАТИК 110М:
четыре отопительных контура (ОК1, ОК2, ОК3, ОК4).
три отопительных контура и один ГВС с бойлером (ОК1, ОК2, ОК3, ГВС).
два отопительных контура и один ГВС с частотным регулированием (ОК1, ОК2, ГВС), работающие по программе и в соответствии с сигналами, поступающими от технологических датчиков.
►Дополнительно ЭНТРОМАТИК 110М снабжена терморегуляторами, которые позволяют управлять котлом в ручном
режиме.
►Цена на котельную автоматику ЭНТРОМАТИК 110М предоставляется по запросу. Запросить коммерческое предложение Вы можете по телефону: 8-800-700-57-55 (звонок по России бесплатный) или по электронной почте: [email protected]
thermoengineering.ru
ЭНТРОМАТИК 53 – управление одним водогрейным котлом Котлы ЭНТРОРОС Термотехник
►Система управления ЭНТРОМАТИК 53 предназначена для управления водогрейным котлом путем формирования сигналов управления горелкой, таких как запрос на включение, малая мощность, большая мощность. Также автоматика позволяет отключать горелочное устройство для защиты котла в случае превышения установленных аварийных значений технологических параметров (давление, уровень, температура и т.д.).
►Функциональные возможности:
Принудительное отключение горелки в случае превышения температуры в котле значения 130оС (STB).
Принудительное отключение горелки при разрыве цепи безопасности SI1-SI3. В цепь безопасности рекомендуется устанавливать датчики, контролирующие параметры, при превышении которых, необходимо останавливать подачу топлива к горелочным устройствам (максимальное и минимальное давление, уровень воды и т.д).
Настраиваемая температура включения горелки на малую нагрузку.
Настраиваемая температура включения горелки на полную нагрузку.
Работа в качестве “блока безопасности” при использовании внешнего регулятора.
При возникновении аварии система управления ЭНТРОМАТИК 53 обеспечивает останов котла с формированием светового сигнала (загорается соответствующий световой индикатор на передней панели шкафа СУ). Последующий пуск котла возможен только после устранения причины аварии!
►Для работы системы управления необходимо оснастить котел в зависимости от тепловой схемы и требований нормативной документации следующими датчиками (см. схему подключения):
Датчиком максимального давления (Рmax)
Датчиком минимального давления (Рmin)
Датчиком минимального уровня (Lmin)
Термостатом максимальной температуры (STB) (в комплекте)
Термостатом температуры теплоносителя на выходе из котла (TR1) (в комплекте)
Термостатом II ступени (TR2) (в комплекте)
Места размещения датчиков показаны на схеме подключения. Датчики ТR1, TR2 и STB входят в комплект поставки системы управления, остальные датчики должны быть закуплены отдельно.
►Система управления совместима со следующими типами автоматизированных горелок:
Система управления ЭНТРОМАТИК 53 может управлять горелками с плавным изменением мощности (модуляционными горелками) только под управлением внешней автоматики!
►Режимы работы системы управления ЭНТРОМАТИК 53:
Система ЭНТРОМАТИК 53 обеспечивает поддержание заданной температуры теплоносителя на выходе из котла. По уставке TR1 происходит включение и отключение горелки, по уставке TR2 горелка переходит на II ступень.
По термостату STB и входам SI1, SI2, SI3 блокируется работа горелки отключением питания на разъеме Uгор и размыканием контактов на разъеме «Блок».
Внешнее управление возможно по входам IN1, IN2. В этом случае термостаты TR1 и TR2 выступают как ограничители.
►Цена на котельную автоматику ЭНТРОМАТИК 53 предоставляется по запросу. Запросить коммерческое предложение Вы можете по телефону: 8-800-700-57-55 (звонок по России бесплатный) или по электронной почте: [email protected]
thermoengineering.ru
ЭНТРОМАТИК 50 – управление одним водогрейным котлом и каскадом Котлы ЭНТРОРОС Термотехник
►ЭНТРОМАТИК 50 представляет из себя гибкую систему управления одно-трех котельной установкой, состоящая из одного или нескольких модулей (50.01, 50.02, 50.03, 50.04, 50.05, 50.07, 50.09, 50.10, 50.11, 50.12), решающих определенные задачи управления. Модули системы могут работать как в общем комплексе так и по раздельности, чем достигается высокая эффективность всей системы. Модуль 50.01
►Функции управления и регулирования:
• управление горелкой (модулируемой/ступенчатой)
• управление каскадом до 3-х котлов (модули 50.02, 50.03)
• управление контуром ГВС
• управление котлом по температурной кривой
• возможность работы в ручном режиме как при ступенчатом управлении так и при модуляции
• подпитка
• возможность расширения (модуль 50.04)
►Функции защиты:
• терморегулятор
• датчик температуры котла
• датчик минимального давления котла
• блокировка по внешний помехе
►Дополнительные функции:
• три схемы защиты от холодной обратной воды:
а) на каждом котле (защита своим исполнительным органом)
б) по общему датчику обратки (защита исполнительным органом контура отопления)
в) по минимальной температуре датчиков обратной воды каждого котла (защита исполнительным органом
контура отопления). Модуль 50.02, 50.03
►Функции управления и регулирования: • управление горелкой (модулируемой/ступенчатой) • управление контуром отопления (уставка/температурная кривая) • управление исполнительным механизмом по сигналу 4-20мА (частотный регулятор, 2-х или 3-хходовой
клапан, насос и т.д.) • управление котлом по температурной кривой • возможность работы в ручном режиме как при ступенчатом управлении так и при модуляции ►Функции защиты: • терморегулятор • датчик температуры котла • датчик минимального давления котла • блокировка по внешний помехе
►Дополнительные функции: • защита котла от холодной обратной воды (исполнительным органом котла/исполнительным органом контура
отопления) Модуль 50.04 (расширение для 50.01) ►Функции регулирования: • управление контуром отопления (в составе – исполнительный орган, насос, датчик температуры) Модули 50.05, 50.07 ►Функции регулирования: • управление 3-я контурами (в составе – исполнительный орган, насос, датчик температуры) • управление исполнительным механизмом с управляющим сигналом 4-20мА (частотный регулятор, 2-х или
3-хходовой клапан, насос и т.д.) • управление температурой в помещении (вентилятор, калорифер) • работа отопительных контуров по температурной кривой • функция защиты от холодной обратной воды исполнительными механизмами контуров отопления Модули 50.09-50.12 (диспетчеризация) ►Модули являются расширением аналоговых и дискретных входов и выходов предназначенные для сбора информации, а также удаленного управления котельной установкой. ►Передача данных предусматривается через сетевой модуль, установленный в модуле 50.01 по протоколу TCP/IP. Для нормальной работы блоки расширения необходимо объединить в единую сеть с протоколом RS485 c мастер контроллером (51.01)
►Цена на котельную автоматику ЭНТРОМАТИК 50 предоставляется по запросу. Запросить коммерческое предложение Вы можете по телефону: 8-800-700-57-55 (звонок по России бесплатный) или по электронной почте: [email protected]
thermoengineering.ru
ESC500 – управление каскадом паровых котлов и деаэратором Котлы ЭНТРОРОС Термотехник
►ЭНТРОМАТИК ESC500 – это система управления каскадом паровых котлов ТТ200, деаэратором, конденсатной емкостью и охладителем продувок, построенная на базе программируемого логического контроллера (ПЛК) с сенсорным дисплеем.
►Система управления ЕSC500 имеет журнал аварий, который состоит из двух разделов: журнала текущих аварий и журнала истории аварий, с возможностью записи журнала аварий на SD-карту. Основные функции системы:
►Каскадное управление по массовому расходу пара.
Каскадное управление или задача управления последовательностью котлов является активацией котлов, в количестве необходимом для покрытия текущих потребностей в паре. Эта задача достигается за счет автоматического подключения и отключения из цепи котлов в соответствии с критериями последовательного управления, гарантируя тем самым экономичность, тщательную эксплуатацию многокотловой системы.
Значения объема пара и его температуры приходят на ESC500 в виде стандартного сигнала 4-20 мА, значение давления берется по цифровой шине ведущего котла. Рассчитанный общий массовый расход может быть передан по протоколу Modbus на верхний уровень автоматизации.
►Двухпозиционное регулирование давления в деаэраторе.
Датчик давления измеряет давление в деаэраторе и преобразует его в электрический сигнал 4-20 мА. Этот сигнал обрабатывается ESC500 и оценивается в зависимости от выбранного типа управления. Электромагнитный клапан подачи пара регулирует давление в деаэраторе по двум точкам переключения, заданным на экране ESC500.
►Модулируемое регулирование давления в деаэраторе.
Датчик давления измеряет давление в деаэраторе и преобразует его в электрический сигнал 4-20 мА. Этот сигнал обрабатывается ESC500 и оценивается в зависимости от выбранного типа управления. Электромагнитный клапан подачи пара плавно регулирует давление в диапазоне уставок включения и выключения (среднее рабочее давление), задаваемом на экране системы управления ESC500.
►Двухпозиционное регулирование температуры воды в деаэраторе.
Датчик давления измеряет температуру в деаэраторе и преобразует ее значение в электрический сигнал 4-20 мА. Этот сигнал обрабатывается ESC500 и оценивается в зависимости от выбранного типа управления. Условием регулирования температуры воды в деаэраторе является включенное положение системы автоматического контроля деаэрации воды. Система управления открывает и закрывает регулирующий клапан нагрева воды по двум точкам переключения, заданным на экране ESC500.
►Двухпозиционное регулирование уровня воды в деаэраторе. Датчик измеряет уровень воды в деаэраторе и преобразует его в электрический сигнал 4-20 мА. Этот сигнал обрабатывается ESC500 и оценивается в зависимости от выбранного типа управления. Условием регулирования уровня воды в деаэраторе является включенное положение системы автоматического контроля деаэрации воды. Автоматика открывает и закрывает регулирующий клапан подпиточной воды через две заданные на экране ESC500 точки переключения:
• Верхний уровень воды 70% – клапан закрывается
• Уровень воды ниже 65% – клапан открывается
В случае наличия в конфигурации системы ESC 500 конденсатной емкости – дополнительно задаются точки разблокировки конденсатных насосов. Если конденсатной емкости нет, эти уставки скрыты.
►Двухклапанное регулирование уровня воды в деаэраторе. Датчик измеряет уровень воды в деаэраторе и преобразует его в электрический сигнал 4-20 мА.
Этот сигнал обрабатывается ESC500 и оценивается в зависимости от выбранного типа управления. Условием регулирования уровня воды в деаэраторе является включенное положение системы автоматического контроля деаэрации воды. Автоматика открывает и закрывает регулирующий клапан подпиточной воды через заданные две точки переключения:
• Верхний уровень воды 70% – клапан закрывается
• Уровень воды ниже 65% – клапан открывается
В случае наличия в конфигурации системы ESC 500 конденсатной емкости – дополнительно задаются точки разблокировки конденсатных насосов. Если конденсатной емкости нет, эти уставки скрыты. Предустановки системы с использованием конденсатных насосов:
• Уровень воды 75% – конденсатный насос заблокирован
• Уровень воды 70% – конденсатный насос разблокирован
Клапаном подачи воды в деаэратор можно управлять вручную. Регулировка уровня в ручном режиме не активна!
В случае превышения уровня воды (85%) активируется предварительное оповещение, регистрация которого производится в памяти событий ЕSC500. Сброс избытка воды. Система открывает сбросной клапан при максимальном уровне воды, заданном на 95%. Когда этот уровень упал ниже максимального уровня воды на 5% , т.е. на 90% , cистема вновь
закрывает запорный клапан. Сбросной клапан может открываться и закрываться в ручном режиме. Защита от сухого хода. Если уровень воды в деаэраторном баке падает ниже минимального уровня воды (уставка 20%), сигнал управления ESC500 блокирует питательные насосы для защиты от сухого хода. Если уровень воды в баке деаэратора поднимается выше (уставка 25%), питательные насосы разблокируются.
►Модулируемое регулирование уровня воды в деаэраторе. Датчик измеряет уровень воды в деаэраторе и преобразует его в электрический сигнал 4-20 мА. Этот сигнал обрабатывается ESC500 и оценивается в зависимости от выбранного типа управления. Условием регулирования уровня воды в деаэраторе является включенное положение системы автоматического контроля деаэрации воды. Автоматика плавно открывает и закрывает регулирующий клапан подпиточной воды в диапазоне, заданном на экране системы управления ESC500:
• Верхний уровень воды 70% – клапан закрывается • Уровень воды ниже 65% – клапан открывается
В случае наличия в конфигурации системы ESC500 конденсатной емкости – дополнительно задаются точки разблокировки конденсатных насосов. Если конденсатной емкости нет, эти уставки скрыты. Предустановки системы с использованием конденсатных насосов: • Уровень воды 75% – конденсатный насос заблокирован • Уровень воды 70% – конденсатный насос разблокирован Клапаном подачи воды в деаэратор можно управлять вручную. Регулировка уровня в ручном режиме не активна! В случае превышения уровня воды (85%) активируется предварительное оповещение, регистрация которого производится в памяти событий ЕSC500. Сброс избытка воды. Система открывает сбросной клапан при максимальном уровне воды, заданном на 95%. Когда этот уровень упал ниже максимального уровня воды на 5% , т.е. на 90% , cистема вновь закрывает запорный клапан. Сбросной клапан может открываться и закрываться в ручном режиме. Функция высокого уровня выключается в ручном режиме! Защита от сухого хода. Если уровень воды в деаэраторном баке падает ниже минимального уровня воды (уставка 20%), сигнал управления ESC500 блокирует питательные насосы для защиты от сухого хода. Если уровень воды в баке деаэратора поднимается выше (уставка 25%), питательные насосы разблокируются. ►Клапан сброса воды деаэратора.
Система открывает сбросной клапан при максимальном уровне воды, заданном на 95%. Когда уровень воды в баке опускается ниже максимального уровня воды на 5% , т.е. на 90% , cистема закрывает запорный клапан вновь. Сбросной клапан может открываться и закрываться в ручном режиме.
Функция высокого уровня выключается в ручном режиме!
►Регулирование уровня конденсатного бака.
Условием регулирования уровня воды в конденсатном баке является включенное положение контроля системы автоматического контроля конденсатного бака, а уровень конденсата ниже максимального.
В автоматическом режиме включение и выключение питательных насосов происходит по заданным точкам: • Верхний уровень воды 45% – питательный насос включен; • Снижение уровня воды 40% – питательный насос выключен (заблокирован).
Диапазон настройки для верхнего и нижнего уровня воды ограничен на заводе, чтобы избежать операционных ошибок и повреждений.
►Регулировка температуры охладителя.
Датчик температуры измеряет температуру в баке охладителя продувок и преобразует его в электрический сигнал 4-20 мА. Этот сигнал обрабатывается ESC500 и оценивается в зависимости от выбранного типа управления. Управление клапаном для охлаждения воды осуществляется через заданные точки переключения температуры. Система управления ЕSC500 открывает и закрывает клапан подачи охлаждающей воды в охладитель с помощью заданных точек переключения по температуре: • Температура воды +38°C – клапан открывается; • Температура воды +35°C – клапан закрывается.
►Цена на котельную автоматику ЭНТРОМАТИК ESC500 предоставляется по запросу. Запросить коммерческое предложение Вы можете по телефону: 8-800-700-57-55 (звонок по России бесплатный) или по электронной почте: [email protected]
thermoengineering.ru
EBC501 – управление паровым котлом Котлы ЭНТРОРОС Термотехник
►Система управления паровым котлом ЕBC501 использует программируемый логический контроллер (ПЛК) с сенсорным экраном. Для выбора какой-либо функции необходимо коснутся пальцем экрана в нужной области.
►Система управления котлом ЕBC501 имеет журнал аварий, который состоит из двух разделов: журнала текущих аварий и журнала истории аварий, с возможностью записи журнала аварий на SD-карту. Основные функции системы:
►Периодическая продувка котла.
Система регулярно открывает быстродействующий запорный клапан продувки через регулируемый период открытия и регулируемое время паузы в целях удаления шлама (осадков соли, реагентов дегазации и т.д.), накопленного в области дна котла. Система позволяет выбрать автоматический или ручной режим работы клапана продувки.
►Контроль проводимости.
Датчик проводимости измеряет значение проводимости котловой воды и преобразует его в электрический стандартый сигнал (4-20 мА). Этот сигнал обрабатывается в ЕBC501 и оценивается независимо от выбранного режима управления.
►Двухпозиционное управление уровнем воды с функцией максимального уровня.
Управление уровнем воды предусматривается через две точки переключения, соответственно включения и выключения питательного насоса с помощью регулируемой уставки (средний уровень воды LK, заданный на 60%). Кроме того, EBC501 открывает или закрывает электроклапан корректировки давления в магистрали подачи воды.
►Модулируемое управление уровнем воды в котле с функцией максимального уровня.
Управление уровнем воды предусматривается ПИД-регулированием по заданной уставке (средний уровень воды LK, заданный на 60%).
►Управление двух- и трехступенчатой горелкой.
Давление котла используется в качестве переменной для исполнительного органа горелки. Преобразователь давления измеряет давление в котле и преобразовывает его в стандартный электрический сигнал (4-20 мА). Этот сигнал обрабатывается в системе ЕBC501 и сравнивается со значением уставки регулируемого параметра. По условию сравнения текущего значения и уставки формируется сигнал управления горелкой. Горелка может быть включена и выключена автоматически и отключена через управление горелкой на сенсорной панели ЕBC501.
►Управление модулируемой горелкой.
Давление котла используется в качестве переменной для исполнительного органа горелки. Преобразователь давления измеряет давление в котле и преобразовывает его в стандартный электрический сигнал (4-20мА). Этот сигнал обрабатывается в системе ЕBC501 и сравнивается со значением уставки регулируемого параметра, по условию сравнения текущего значения и уставки
формируется сигнал управления горелкой.
►Управление двумя подпиточными насосами по открытию клапана подпитки (параллельный режим).
Питательные насосы подают воду из емкости подачи воды (деаэраторный бак) в котел. Включение и выключение насосов подпитки в параллельном режиме происходит по сигналу на включение или выключение клапана подпитки. Один насос в работе, второй в резерве.
Переключение насосов происходит при:
• истечении заданного времени;
• аварии насоса.
►Управление двумя подпиточными насосами дискретно по уровню воды в котле.
Управление уровнем воды предусматривается через две точки переключения, соответственно включения и выключения питательного насоса с помощью регулируемой уставки (средний уровень воды LK, заданный на 60% (см. двухпозиционное регулирование уровня воды в котле).
Переключение насосов происходит при:
• прошествии заданного времени;
• аварии насоса.
►Частотное управление двумя подпиточными насосами
Управление уровнем воды предусматривается регулированием расхода питательного насоса с помощью регулируемой уставки (средний уровень воды LK, заданный на 60%).
Переключение насосов происходит при:
• прошествии заданного времени;
• аварии насоса.
►Котловой парозапорный клапан с функцией интегральной защиты
Паровой запорный клапан отделяет парогенератор от общей паровой сети. Паровой запорный клапан может работать в автоматическом и ручном режимах.
►Управление температурой уходящих газов
Регулирование температуры дымовых газов выполняется по заданной уставке в ЕВС501 в случае применения клапана экономайзера или применения 3-х ходового клапана со стороны подводимой воды в экономайзер. Температура дымовых газов (TG) заданная на заводе 130ºС.
►Цена на котельную автоматику ЭНТРОМАТИК EBC501 предоставляется по запросу. Запросить коммерческое предложение Вы можете по телефону: 8-800-700-57-55 (звонок по России бесплатный) или по электронной почте: [email protected]
