Фанкойлов что такое – принцип работы и правила использования

Как правильно подобрать фанкойл и выбрать его вид

В современности все чаще встречаются системы кондиционирования фанкойлами. Фанкойлы, или как многие называют фэнкойлы – это  внутренний блок системы кондиционирования «чиллер-фанкойл». Сам по себе он не сможет обеспечить кондиционирование воздуха.Для этого нужна вторая составляющая системы — чиллер. Поэтому лучше ознакомится с информацией о фэнкойлах.

Содержание статьи:

Конструкция фанкойла

Фанкойл – внутренний блок, состоящий из: вентилятора, теплообменника, фильтра для очистки воздуха и пульта управления. Благодаря теплообменнику фанкойла воздух охлаждается или нагревается, зависимо от времени года. Трубопроводной системой к фанкойлам поставляется горячая или холодная вода. Источником холодной воды с необходимыми параметрами ( 7-12°С) берется  чиллер. Источником теплой воды может быть котел или действующая система отопления. Циркуляцию теплоносителя обеспечивает гидромодуль или насосная станция, состоящая из циркуляционных насосов, расширительных баков и групп безопасности.

Принцип работы фанкойла

Как и кондиционер, фанкойл не берет участия в воздухообмене помещения, лишь некоторые виды способны подмешивать часть наружного воздуха к воздуху в помещении. Основной задачей фанкойлов является нагрев или охлаждение воздуха в помещении, доводя его до заданных  параметров. Поэтому фанкойлы иногда называют «доводчиками».

Принцип действия фанкойлов:

1. Вентилятором, воздух из комнаты нагнетается в корпус фанкойла.
2. Под давлением воздух проходит сквозь теплообменник, меняя при этом свои параметры.
3. Далее, охлаждённым, он подается в рабочую зону.

При охлаждении воздуха в теплообменнике ниже температуры точки росы, происходит выпадение конденсата на поверхности, который скапливается в поддоне фанкойла. Дренажным трубопроводом он выводится за пределы здания.
Принцип работы фанкойла идентичен работе кондиционеров. Главным различием и преимуществом первого считается теплоноситель – вода. Благодаря которому можно использовать трубы различных материалов, и увеличить длину трассы от внешнего к внутреннему блоку до 100 м.

Виды фанкойлов

По способу размещения фанкойлы делятся на:

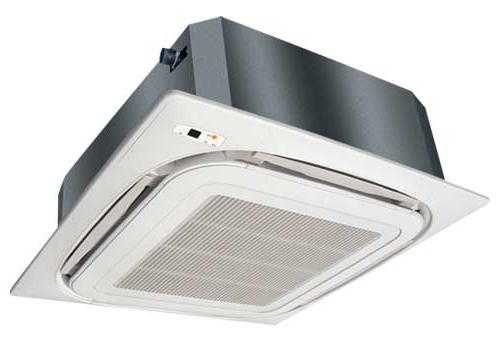

• Кассетный фанкойл – этот вид фанкойла монтируется в подвесной потолок, и требует достаточно пространства для монтажа.

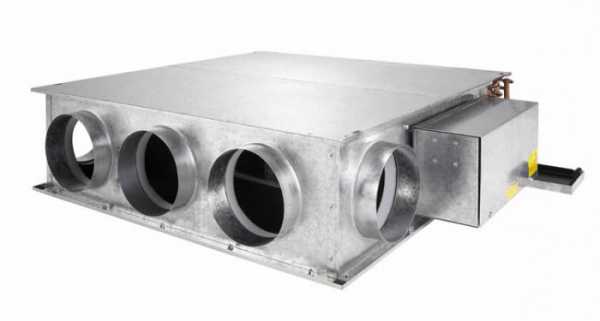

• Канальный фанкойл – не имеет оболочки, из-за чего монтируется скрыто, часто подсоединяется к системе воздуховодов, что позволяет равномерно распределить холод по помещениям.
• Настенный фанкойл – вешается на стену, имеет привлекательный вид.

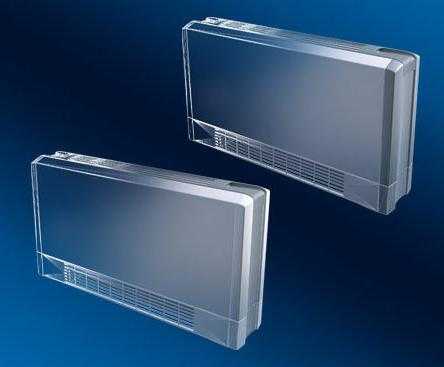

• Напольно-потолочный фанкойл – может монтироваться как на полу (вместо радиаторов) так и на потолке. Имеет красивый корпус, малошумный.

По количеству подсоединяемых трубопроводов:

• Двухтрубный фанкойл — когда фанкойл работает только на тепло или только на холод, к нему подводится две трубы к одно контурному теплообменнику.
• Четырехтрубный фанкойл – такой фанкойл может работать одновременно на тепло и на холод, состоит из двух секций (секция тепла и секция холода фанкойла) к которым подводятся трубопроводы.

Преимущества системы « чиллер-фанкойл»

1. Круглогодичное автоматическое поддерживание фанкойлами необходимых параметров воздуха в каждой рабочей зоне здания одновременно.
2. Экономический эффект. Фанкойл (даже двухтрубный) может работать и на холод и на тепло. Что значительно экономит средства, так как нет потребности монтировать отдельную систему отопления.
3. Разные вариации по местоположению чиллера и фанкойла, количества фанкойлов, длине трубопроводов, возможность наращивания мощности.
4. Гибкое местное управление тепловой и холодильной мощности фанкойлов.
5. Экологичность. Безвредный теплоноситель.
6. Максимальное использование полезной площади помещений.
7. Малошумные модели фанкойлов.

Подбор фанкойла
Как же правильно подобрать фанкойл? Если подбор производят профессионалы, то подбирают фанкойл по полной холодопроизводительности, так как холода всегда нужно больше, чем тепла. При таком подборе фанкойла придерживаются такого порядка:

• определяют поступление явной теплоты в помещение;
• определяют количество влаги, которая выделяется;
• после определения скрытой теплоты, узнают количество полной теплоты, надходящей в помещение;
• делают расчет тепло-влажного отношения;
• на h-d диаграмме сквозь точку с параметрами внутреннего воздуха строят луч процесса;
• на луч наносят точку с параметрами удаляемого воздуха;
• затем на луч наносят точку с параметрами приточного воздуха с учетом рабочей розничной температуры (разница температуры приточного и воздуха в рабочей зоне), которую принимают в зависимости от вида воздухораспределения;
• по санитарным нормам определяют количество приточного воздуха;
• отрезком соединяют точки внутреннего и наружного воздуха, находят точку с параметрами смеси  воздуха на I-d диаграмме;
• наносятся прямые и компенсирующие процессы, завися от того поступает ли в комнату уличный воздух, и точки смеси уличного и рециркуляционного воздуха;
• рассчитывается объем приточного воздуха. Самой важной величиной является явная теплота и рабочая разница температур;
• имея количество приточного воздуха, а также разницу энтальпий смеси и притока, находится ПОЛНАЯ производительность фанкойла. И по этому числу подбирают сам фанкойл.

Если же вы никак не связаны с проектированием систем микроклимата, есть упрощенный подбор фанкойла: Для начала рассчитываются теплопоступления в комнату (см. теплопоступления). Далее открываем каталог фанкойлов (у меня например каталог фанкойлов Wito). Определяем, какой вид фанкойла вы хотите у себя видеть. И по таблице характеристик подбираете фанкойл по явной холодопроизводительности (при этом фанкойл получается с запасом). Например теплопоступления в составляют 3 кВт. Мы открываем каталог, смотрим на двухтрубный напольно-потолочный фанкойл VIERRO MO у него есть 6 скоростных режима работы. Необходимо подобрать такую модель фанкойла, чтобы он работал в пределах 3-5 скорости. В нашем случае это VIERRO MO 63 с явной производительностью на 5 скорости 3,2 кВт. Обязательно уточняйте холодопроизводительность фанкойла в таблицах зависимости рабочих параметров фанкойла от температуры теплоносителя. Можно считать подбор фанкойла завершенным, но это довольно не точный подбор, и вы можете сэкономить немало денег, сделав правильный и точный расчет, не покупая более мощную модель. Далее делается гидравлический расчет и подбираются размеры трубопроводов. И только после этого начинается подбор чиллера.

Дренаж фанкойлов

Размер дренажных патрубков фанкойла указывается в технических характеристиках фанкойла. Берем трубу необходимого диаметра и, обязательно под небольшим уклоном (8-10мм/м), отводим конденсат за пределы помещения.

Но, если у вас работает не один фанкойл, а несколько, советуем делать совместный отвод конденсата. То есть все дренажные патрубки от фанкойлов подсоединять к главной магистрали. При этом также необходимо делать гидравлический расчет, чтобы скорость движения конденсата от фанкойла не превышала допустимых. Или же воспользуйтесь нашей табличкой, где указаны рекомендуемые диаметры дренажа от общей холодопроизводительности фанкойлов.

Диаметр дренажного трубопровода	Холодопроизводительность фанкойла, кВт
15	Не рекомендуется
20	До 7
25	До 17
32	До 100
40	До 170
50	До 590
80	До 1050
100	До 1500
125	До 2400

Желаем удачи!

Читайте также:

airducts.ru

Что такое фанкойл и какая цена на него

Фанкойл – устройство относительно новое. Если кондиционеры знакомы российскому покупателю давно, то фанкойлы существуют на рынке недавно. Что же такое фанкойл и как он работает? По большому счету, фанкойл – элемент большой системы кондиционирования в огромном помещении. Его, а точнее, их, (так как в больших помещениях фанкойлов устанавливается несколько, чтобы охватить всю площадь кондиционирования) устанавливают в комплекте с чиллером.

Что такое фанкойл и какая цена на него

Устройство фанкойла достаточно простое: это теплообменник, который обеспечивает охлаждение воздуха, вентилятор, который обеспечивает постоянную циркуляцию воздуха в помещении, и пульт управления. Иногда они используются не только для охлаждения воздуха, но и для обогрева помещения в осенний и весенний периоды, когда центральное отопление еще или уже не работает. На такой

фанкойл цена зависит от размера и производственной мощности агрегата.

Виды фанкойлов: цена зависит от конструкции

Различают несколько видов фанкойлов. Они, как и обычные кондиционеры, бывают настенные, потолочные, напольные и встроенные в подвесной потолок, в зависимости от общего интерьера помещения. Все фанкойлы, независимо от их вида, выполняют в помещении одну и ту же функцию, и поэтому они соединены с чиллером. Систему чиллер-фанкойл используют в многоуровневых помещениях, так как она позволяет устанавливать нужную температуру и микроклимат в каждой зоне. Внешний вид фанкойла мало чем отличается от типичного кондиционера, их различие принципиально: фанкойл работает на воде, фреоне или теплоносителе. При этом устройство обладает гораздо большей производительностью и эффективностью.

У фанкойла цена зависит и от типа конструкции: они могут быть с одним или двумя теплообменниками. В фанкойл с одной трубой поступает из чиллера только холодный (летом) или горячий (в холодное время года) теплоноситель. Если фанкойл имеет две трубы, то его можно подсоединять к системе центрального отплоения и использовать вместо радиатора: по одной трубе идет теплоноситель от чиллера, а по другой – из центральной системы отопления. В связи с этой особенностью меняется вид всей системы: вместе с чиллером она становится двухтрубная или четырехтрубная.

Соотношение у фанкойла цены и качества

Несомненным достоинством системы чиллер-фанкойл можно считать огромную экономию на фреон: в кондиционерах, схожих по мощности, объем фреона в 3 раза выше, чем в этой системе.

Особенно важно, что, имея аналогичную стоимость, система чиллер-фанкойл содержит гораздо больше соединенных в сеть одиночных фанкойлов, чем мультисплит система обычных блоков. Главное преимущество – длину магистрали можно сделать абсолютно на любой вкус, в зависимости от потребностей. При этом фанкойл, схожий габаритами с кондиционером, обладает в два раза меньшей мощностью. Больших расходов стоит его обслуживание и установка.

Монтаж требует большой бригады квалифицированных рабочих, а в стоимость обслуживания входят затраты на потребляемую электроэнергию.

по данным www.airweek.ru

16 июня 2011 г.

www.globalclimat.ru

что это такое? Виды фанкойлов

Система вентиляции воздуха в зданиях совершенствуется с каждым годом. Многоэтажные здания крупных мегаполисов настолько близко расположены друг к другу, что свежий прохладный ветерок в жилых микрорайонах оказывается, как будто, в плену.  Нетрудно догадаться, как чувствуют себя «заложники цивилизации», находящиеся большую часть времени в помещениях. Инженеры предлагают новый вид кондиционирования, которое носит название «фанкойл».  Так специалисты называют холодильную установку, в которой содержится теплообменник и вентилятор. Современные здания в крупных городах оснащены такими установками с целью обеспечения нормального кондиционирования воздуха. В частности, система чиллер фанкойл полностью оправдала ожидания строителей и жильцов.

Примечательно, то фанкойлы в процессе эксплуатации могут не только охлаждать воздух, но и подогревать его. Каков принцип работы фанкойла? Схема функционирования этого устройства такова: в процессе вращения вентилятор поставляет воздух из здания на теплообменник. В зависимости от температуры входящего воздуха теплообменник может нагревать или охлаждать воздух, в зависимости от того, в какую сторону идут отклонения температуры окружающего воздуха.

Чтобы файнкойл работал нормально, необходимо, чтобы к системе был подключен чиллер – устройство, которое в зависимости от окружающей температуры охлаждало или подогревало жидкость (тосол или воду). Эта жидкость, проходя через теплообменник, оказывает влияние на температуру окружающего воздуха, охлаждая или подогревая его.

Чтобы работать в системе воздухообмена, фанкойлы должны быть подключены к системе теплового и холодного снабжения при помощи двух разных методов. С учетом того, какая именно схема используется для подключения, фанкойлы подразделяются на:

• Двухтрубные;
• Четырехтрубные.

Двухтрубные установки используются, в основном, в тех кондиционных системах, которые предназначены для охлаждения окружающего пространства. В отличие от них, в четырехтрубных фанкойлах внутри корпусов имеется независимые теплообменники. Они могут обеспечивать нагрев и охлаждение, в зависимости от типа задач. В то же время, двухтрубные фанкойлы тоже могут использоваться в разных направлениях, при условии, если они будут оснащены реверсивными чиллерами.

montazhnik02.ru

что это такое? Виды фанкойлов

Домашний уют 20 июня 2014

Фанкойл – что это такое? Это аппарат, предназначенный для охлаждения или нагрева воздуха в каком-либо помещении. Вместе с чиллером он функционирует в системе центрального кондиционирования.

В диапазоне работоспособности от 1 до 20 кВт кассетные устройства выпускаются в двух видах: для двухтрубной и четырехтрубной системы кондиционирования. Модельный перечень включает в себя агрегат потолочного, кассетного и напольного типов.

Система фанкойлов – лучшее регулирование температуры

Системы чиллер и фанкойл обеспечивают независимую стабилизацию температуры одновременно в нескольких помещениях в одном здании. Поэтому их часто используют в гостиницах, офисах и пр.

Они могут автоматически включаться и отключаться, а также менять тепло- или холодопроизводительность. Системы фанкойлов позволяют вводить дом в эксплуатацию, постепенно наращивая, таким образом, количество потребителей. Роль потребителей могут играть аппараты центрального кондиционера или другая технологическая установка.

Виды фанкойлов и их действие

Давайте разберемся, что же собой представляет фанкойл, что это такое. Это специальный агрегат, который устанавливают в помещении. Он включает в себя фильтр, теплообменник с вентилятором, а также пульт управления, который, в свою очередь, может быть выносным или встроенным. Работа заключается в следующем. Вентилятор подает воздух из помещения на теплообменник фанкойла, который подогревается или охлаждается. Приточная установка или центральный кондиционер также может подавать небольшой объем свежего воздуха на сам агрегат. При этом система чиллер и фанкойл одновременно решает задачу вентиляции. Как уже было сказано выше, система монтируется на потолке, стене или полу (расстояние 20-30 см). Есть еще и бескорпусные агрегаты, которые можно устанавливать за декоративными панелями или подвесными потолками. Фанкойлы изготавливают с одним либо двумя теплообменниками. В результате этого система бывает двухтрубной или четырехтрубной.

В первом случае применяют фанкойлы с одним теплообменником, в который попадает горячий или холодный теплоноситель. Во втором случае уже имеется два теплообменника. Суть заключается в следующем: в один подается вода (горячая) из системы центрального отопления, в другой – теплоноситель от чиллера. Фанкойлы с четырехтрубной системой лучше устанавливать под окнами, так как зимой они работают в качестве радиаторов центрального отопления. Вот мы и разобрались, теперь понятно значение слова “фанкойл”.

Преимущества системы чиллер-фанкойл

Преимущества данной системы заключаются в следующем:

1. Эта система обладает огромной гибкостью во время кондиционирования большого количества апартаментов. Всего к одному чиллеру может быть подключено большое количество фанкойлов, а также аппараты приточной вентиляционной установки или главного кондиционера. При этом работают потребители независимо друг от друга: могут включиться, отключиться или же изменить режим работы.
2. Есть возможность регулирования режима деятельности каждого фанкойла с выносного либо вмонтированного пульта управления. Пульт можно закрепить на стене помещения. Еще можно установить единый тепловой режим для всей системы.
3. Постепенное наращивание мощности потребителя дает возможность ввести объект в эксплуатацию также постепенно, так сказать, отдельными этапами.
4. Расстояние между фанкойлом и чиллером не ограничено, оно определяется возможностями теплоизоляции трубопроводов и насосной станции.

Вот такими преимуществами обладает фанкойл. Что это такое, для чего он нужен и т. д., продолжим рассматривать далее.

Кассетный фанкойл

Наиболее простым является фанкойл кассетный. Он монтируется в подвесной потолок. Воздух, который выходит, распределяется в четыре выходящих воздуховода, которые заканчиваются диффузором или потолочной решеткой.

В офисах, где есть подвесные потолки, такое решение будет наиболее оптимальным. Потолочный фанкойл монтируется в потолок и ставится в открытом виде, часто он имеет декоративный корпус. Такое можно увидеть в ресторанах, кафе (может быть, даже на стене). В квартирах с двухтрубной системой кондиционирования устанавливают напольные фанкойлы. Напольный агрегат заключен в декоративный корпус и чем-то похож на батарею отопления. В нем может быть установлена система дистанционного управления. Системы от европейских производителей выделяются легкостью монтажа и низким уровнем шума при высокой производительности.

Комплектация

Стандартная комплектация кассетных фанкойлов – вентиляторы с мягким переключением производительности. В некоторых имеются диффузоры специальной конструкции, которые могут создать направленный поток воздуха. Прекрасно подойдут для помещений, имеющих сложную конфигурацию. Конструкция диффузоров не позволяет, чтобы образовывались турбулентные потоки воздуха. Современный фанкойл – что это такое? Низкая высота монтажного пространства, удобство, а также гибкая система воздуховодов.
