Фанкойлы что это – принцип работы и правила использования

Что такое фанкойл, как он работает

Что такое фанкойл? По своей сути это устройство представляет собой климатическую технику, благодаря которой в помещении удается поддерживать оптимальную температуру воздуха и комфортный микроклимат в целом. В такую технику входят следующие элементы:

  1. Вентилятор, который относится к центробежному типу.
  2. Обменник тепла.
  3. Фильтры.
  4. Блок управления электронного характера.
  5. Трехходовой клапан

Это основные детали данной климатической техники, в различных моделях могут быть установлены и дополнительные элементы (например, пульты дистанционного управления, арматура запорного типа и так далее).

Для чего нужен фанкойл?

Такое устройство является незаменимой техникой в квартирах и загородных домах, а также в офисных помещениях и торговых центрах. С помощью этого прибора можно регулировать температуру воздуха в помещении.

Как работает фанкойл

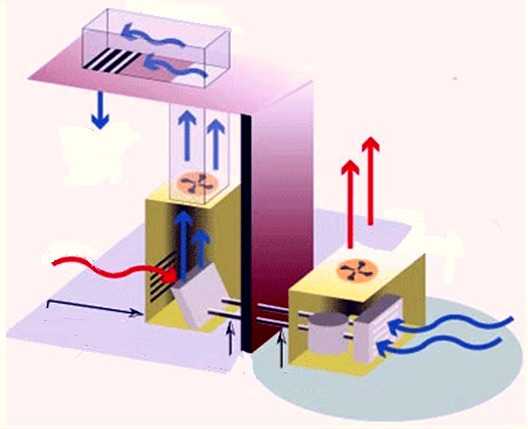

Основной принцип действия такого устройства – охлаждение или нагревание воздушных потоков, которые продуваются в помещение с помощью вентилятора, при этом в процессах охлаждения или нагрева участвует обменник тепла.

Основное отличие фанкойла от кондиционера заключается в том,  что в первом циркулирует вода или же специальная жидкость с незамерзающими свойствами (кондиционеры же работают на фреоне).

Преимущества фанкойлов и их недостатки

К основным достоинствам таких систем можно отнести следующее:

  1. Вне зависимости от условий погоды заданные вами параметры будут поддерживаться в здании круглый год.
  2. Удобство при использовании – еще одно достоинство этой техники. Фанкойлы имеют возможность индивидуального управления, при этом регулирование характеристик работы может осуществляться в автоматизированном режиме.
  3. Крупногабаритные чиллеры располагаются на улице, что дает возможность сэкономить свободное пространство внутри помещения. В случае утечки незамерзающей жидкости люди не будут вдыхать вредные пары.
  4. Канальный фанкойл и кассетные системы отличаются высоким уровнем мощности, благодаря которому охлаждение большого помещения осуществляется всего за несколько минут.
  5. Большинство моделей имеют приемлемую стоимость, в нашем магазине вы можете приобрести такую климатическую технику по доступной цене. На некоторые изделия мы рады предложить вам скидки.

К недостаткам таких систем можно отнести достаточно сложные монтажные работы, которые рекомендуется доверить специалистам, а также повышенный уровень шума в процессе использования (однако в последнее время появились современные, практически бесшумные модели).

Типы фанкойлов

В нашей компании вы можете приобрести различные разновидности этой климатической техники. В продаже представлены кассетные изделия, которые устанавливаются в зданиях с потолками подвесного типа. Фанкойл кассетного типа монтируется в пространстве между подвесным потолочным покрытием и самим потолком, благодаря чему все неэстетичные коммуникации будут надежно скрыты.

Кроме того, вы можете приобрести канальные модели, которые монтируются внутрь вентиляции (эти каналы предназначены для подачи приточного воздуха). Устанавливаются такие изделия скрытно, что также обеспечивает эстетическую привлекательность.

В каталоге представлен настенный фанкойл – наиболее распространенное оборудование, которое монтируется на несущую конструкцию. Такую технику можно увидеть в большинстве городских квартир. Основное преимущество этих моделей – простота монтажа, а также наличие специального корпуса с декоративными функциями. При желании вы можете приобрести также потолочные и напольные модели – выбор зависит от площади помещения, а также ваших предпочтений.

Как выбрать фанкойл?

При покупке такой климатической техники обращайте внимание на производителя. Рекомендуется выбирать модели только от проверенных фирм, которые хорошо зарекомендовали себя среди покупателей. Кроме того, проследите, чтобы фанкойл предоставлялся вам со всеми гарантийными документами.

При изучении технических характеристик системы (размера, уровня мощности и так далее) рекомендуется обратиться к консультанту, который предоставит вам подробную информацию. Таким образом, фанкойл для квартиры или другого здания вы можете приобрести в нашей компании. В продаже представлена современная техника от различных производителей. При желании вы можете заказать также монтаж данной системы и ее дальнейшее обслуживание. Для того чтобы сделать заявку, позвоните нам и укажите, какая именно модель вас интересует. При необходимости консультант ответит на ваши вопросы. После оформления заказа мы доставим фанкойл по указанному вами адресу.

quantum-v.ru

Кондиционеры или фанкойлы – основные различия, преимущества, особенности выбора оборудования

Большое разнообразие существующих микроклиматических систем создает определенные сложности с правильным подбором оборудования. Особенно это касается таких приборов как фанкойлы и кондиционеры. Они и выглядят очень похоже, да и продаются в одних и тех же отделах магазинов. Для того, чтобы сделать правильный выбор, необходимо знать особенности их работы и в чем заключаются их принципиальные отличия.

Что общего между фанкойлом и кондиционером

Внешне различить вентиляторный доводчик (фанкойл, фэнкойл) и кондиционер практически невозможно. Они предназначены для выполнения одних и тех же функций по обработке воздуха и имеют схожий принцип работы. Общими чертами для обоих типов устройств являются:

  1. Внешнее исполнение корпуса и стильный современный дизайн, примерно одинаковые размеры и вес.
  2. Конструкция, состоящая из теплообменника,  вентилятора, подводящих трубок и регулируемых жалюзи.
  3. Монтаж фанкойлов предполагает те же самые способы установки: настенные, напольные, потолочные, встраиваемые устройства.
  4. В ассортименте обоих типов представлены кассетные и канальные, корпусные и бескорпусные модели.
  5. Общими являются и большинство функций, которые они выполняют: охлаждение, нагрев, увлажнение, осушение и очищение воздуха.
  6. Замкнутая система трубопроводов, обеспечивающая циркуляцию хладоносителя.
  7. Идентичная система управления – встроенные панели, дисплей или пульт ДУ.

Чем отличается фанкойл от кондиционера

Главное отличие между этими двумя климатическими устройствами заключается в том, что в качестве носителя холода вместо фреона, который применяется в кондиционерах, фанкойлы используют охлажденную воду или водный раствор. Это дает определенные преимущества, но и несколько усложняет монтаж и увеличивает первоначальные расходы.

Основные отличия фанкойлов от внутренних блоков сплит систем выглядят следующим образом:

  1. Установка фанкойлов в связке с чиллером требует гораздо больше дополнительного оборудования, чем фреоновое кондиционирование: насосы, аккумуляторные баки, запорные и регулировочные вентили, смесительные узлы.
  2. Монтажные работы по подключению фанкойлов более длительные и трудоемкие, чем простая установка кондиционера. Однако мультизональные системы VRV (VRF) по сложности подобных работ примерно идентичны комплексу «чиллер-фанкойл».
  3. В мультисплит системах количество внутренних блоков и протяженность фреоновых трасс ограничены, а к одному чиллеру можно подключать неограниченное число фанкойлов, расстояния между которыми зависят только от мощности холодильной машины.
  4. Охлаждение воздуха фанкойлами можно регулировать индивидуально в каждой отдельной комнате, причем, при использовании теплового насоса или подключении к котлу отопления оборудование может работать одновременно на кондиционирование и обогрев.
  5. Кондиционеры эффективны в небольших помещениях и предназначаются, в основном, для кондиционирования квартир, офисов, магазинов максимальной площадью до 2000 м2.

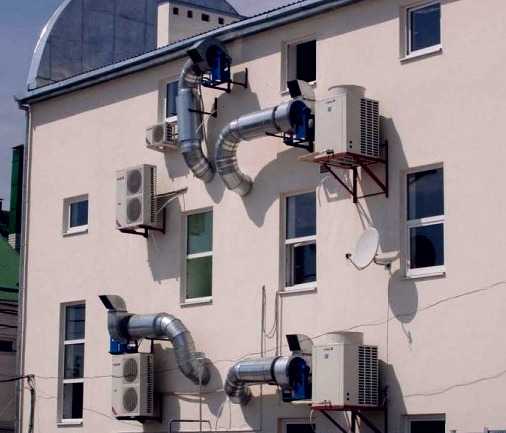

  6. Чиллеры и фанкойлы – это оборудование для зданий большой площади с большим количеством комнат, которое сохраняет их архитектурный облик и не загромождет фасады. Именно в таких строительных конструкциях они обеспечивают качественный микроклимат с минимальными эксплуатационными расходами.
  7. Кондиционеры используют только внутренний воздух помещения, их работа в большинстве случаев происходит отдельно от вентиляции. Фанкойл гораздо проще подключить к приточной установке и во многих зданиях они часто устанавливаются именно в вентиляционные каналы.
  8. Прокладка водопроводных труб обходится намного дешевле, чем дорогостоящих фреоновых магистралей, что в некоторой степени удешевляет стоимость оборудования. К тому же утечку воды выявить и устранить гораздо проще и дешевле, чем фреона.
  9. Система «чиллер-фанкойл» проектируется и устанавливается на этапе строительства, а кондиционеры можно устанавливать в уже эксплуатируемом здании без сложных строительных работ.

Довольно часто в последнее время ответ на вопрос купить фанкойл или кондиционер делается в пользу более экологичного и эффективного фанкойла. Учитывая все особенности конструкции и работы обоих видов оборудования, можно создать современную систему микроклимата, которая лучше всего подходит для каждого конкретного объекта. Ее надежность, экономичность и долговечность будет во многом зависеть от правильных инженерных расчетов и квалифицированной установки.

www.moscowclimate.ru

Фанкойлы — что это такое

Системы кондиционирования — неотъемлемая часть современного общества. Сегодня существует несколько видов подобных механизмов, которые отличаются техническими характеристиками и способом охлаждения.

Особое внимание при этом следует обратить на фанкойлы, которые во многом напоминают сплит-системы. Более детально ознакомиться с подобным оборудованием можно на сайте electromech.com.ua.

Основные понятия

Охлаждение воздуха в кондиционерах происходит за счет теплообмена между средами с различной температурой. Этот принцип также используется в фанкойлах, которые представляют собой обычный теплообменник. Данная конструкция очень похожа на обычный радиатор, внутри которого размещается жидкость (вода и т.д.). В комплект фанкойла также входит вентилятор, который гонит воздух сквозь решетки, охлаждая или нагревая его.

Обратите внимание, что эти конструкции не могут работать без внешнего источника тепла. В качестве такого элемента зачастую выступает специальная холодильная машина – чиллер. Обе этих конструкции являются полноценной охлаждающей системой. Подобные механизмы напоминают обычный кондиционер, но отличаются простотой.

Классификация фанкойлов

Подобные конструкции используются повсеместно, что привело к появлению большого количества их разновидностей:

  • напольные;
  • кассетные;
  • канальные и много др.

Обратите внимание, что такие системы могут оснащаться корпусом, а могут и не иметь этой детали. При монтаже фанкойлов можно встретить несколько основных сложностей:

  1. Наличие большого количества стыков, которые нуждаются в качественной герметизации и теплоизоляции.
  2. Чтобы обеспечить оптимальную работу системы, следует правильно собрать узел обвязки.

Поэтому подобные работы лучше доверять специальным компаниям, которые имеют опыт установки фанкойлов. Эксплуатировать эти системы вентилирования можно практически в любом помещении. Но в основном их устанавливают в кинотеатрах, спортзалах, гостиницах и других общественных заведениях.

Среди преимуществ фанкойлов можно выделить несколько показателей:

  • Масштабируемость.
  • Независимость. С помощью подобных механизмов можно одновременно регулировать температуру в нескольких помещениях.
  • Универсальность. Устанавливать системы можно в любом месте, так как их компоненты (чиллер и теплообменник) могут располагаться на очень большом расстоянии друг от друга.

Фанкойл — это альтернативная система кондиционирования, отличающаяся практичностью и надежностью.

Твитнуть

postroyka.org

Типы фанкойлов - какие бывают виды фанкойлов и в чем разница

Поддержание стабильного микроклимата в жилых, торговых или общественных помещениях сегодня является обязательным требованием к их комфортабельности. Для этого используются различные виды оборудования кондиционирования воздуха, среди которых наибольшее распространение получили фанкойлы. Они представляют собой блоки с установленными внутри вентилятором для циркуляции воздуха, теплообменником и блоком управления. Охлаждение теплоносителя осуществляется в чиллере, с которым вентиляторный доводчик соединен системой трубопроводов, по которым прогоняется теплоноситель (вода или раствор этиленгликоля). Благодаря своей высокой эффективности, такие системы получили широкое распространение в крупных торговых центрах, заводских цехах, общественных зданиях и т. д. При этом существуют различные типы фанкойлов, каждый из которых будет рассмотрен ниже.

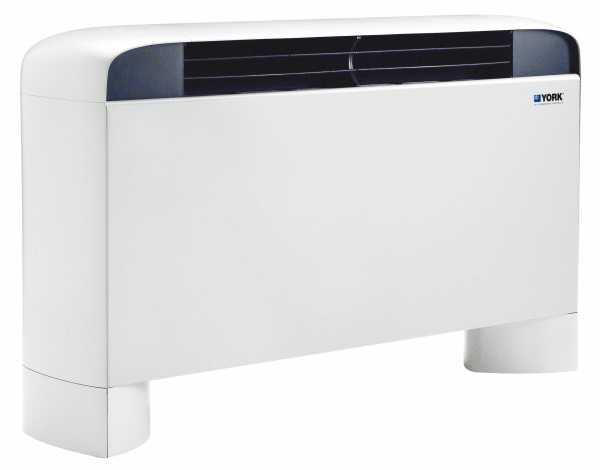

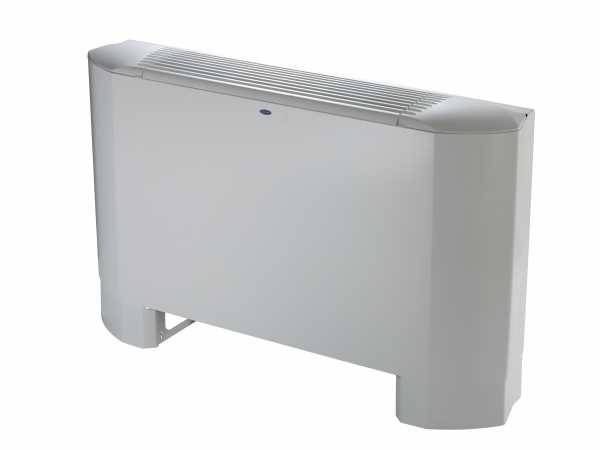

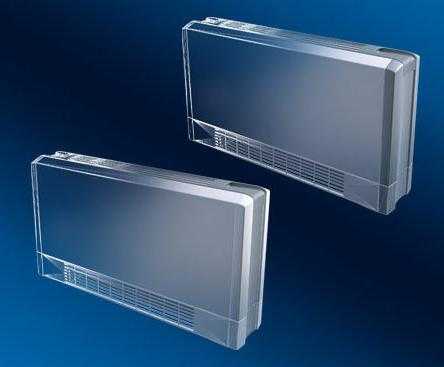

Напольные. Фанкойлы этого типа представляют собой блок, устанавливаемый на полу помещения. В большинстве случаев они монтируются в нижней части стены, зачастую вместо батарей под окнами. Основной поток воздуха при этом направляется вверх. Благодаря этому создается воздушная завеса перед стеной и окном – в том случае, если прибор настроен на отопление, он обеспечивает тепловую защиту помещения, если же фанкойл включен в режиме охлаждения, то происходит снижение притока тепла в жаркое время года. Напольные устройства могут иметь как встроенные, так и вынесенные (дистанционные) органы управления его работой.

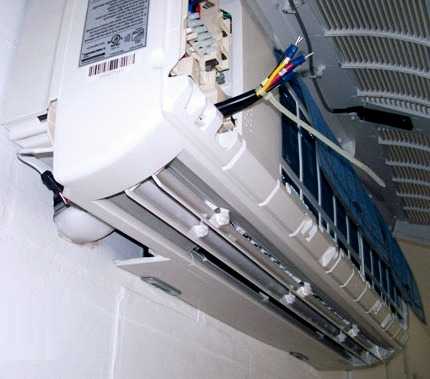

Настенные. Такие фанкойлы устанавливаются на вертикальных поверхностях, в большинстве случаев над входом в помещение. При этом важно правильно направить исходящий воздушный поток — он не должен воздействовать напрямую на людей, так как может спровоцировать у них проблемы со здоровьем. В большинстве случаев управление работой настенных фанкойлов осуществляется с помощью дистанционных контроллеров.

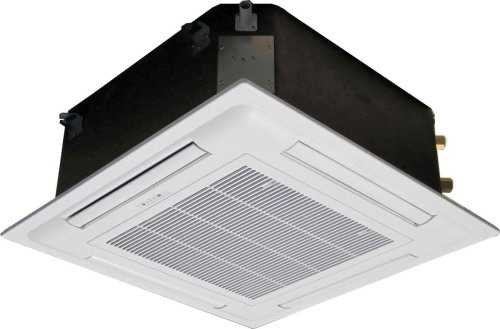

Кассетные. Данная разновидность фанкойлов используется преимущественно в офисных или торговых помещениях из-за наличия в них систем подвесных потолков. Именно в них монтируются кассетные устройства, которые можно разделить на следующие подвиды:

  • однопоточные – воздушная струя из таких фанкойлов выходит в одном направлении;
  • двухпоточные – устройства этого типа распределяют воздух в противоположных направлениях;
  • четырехпоточные – такие фанкойлы равномерно работают на 4 стороны и считаются наиболее оптимальными для больших помещений.

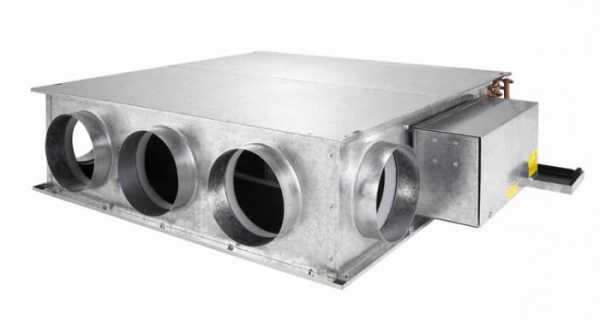

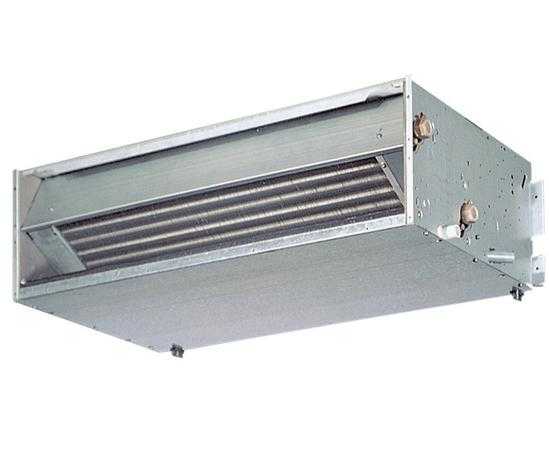

Канальные. Отличительной особенностью этих фанкойлов является отсутствие корпуса – его им заменяет вентиляционная шахта, в которую осуществляется интеграция устройства. Канальные системы применяются для отопления или охлаждения воздуха в обширных зданиях, где требуется высокая производительность – в частности в просторных концертных залах, торговых, развлекательных и спортивных центрах, производственных цехах или в жилых зданиях с нестандартной планировкой.

Различаются отдельные виды фанкойлов и в зависимости от того, сколько теплообменников имеется в устройстве:

  • двухтрубные системы имеют один теплообменник с подводной и отводной трубой, по которым подается и удаляется горячий или холодный теплоноситель;
  • трехтрубные системы также оборудованы одним теплообменником, но в них установлено две подводных трубы, одна из которых с горячей, а другая – с холодной водой, при этом удаление теплоносителя осуществляется по одной магистрали;
  • четырехтрубные фанкойлы имеют сразу два теплообменника (на охлаждение и обогрев), к каждому из которых подсоединена подводная и отводная магистрали.

Правильный выбор и установка фанкойла – задача достаточно сложная, требующая соответствующего уровня подготовки, а также доступа к современному оборудованию. Компания York имеет огромный опыт в обустройстве эффективных климатических систем в общественных, коммерческих, производственных и жилых зданиях. На сайте ее официального представительства yorktrade.ru вы можете подобрать надежное оборудование, а также обратиться к профессионалам за помощью в его монтаже.

jmsi.ru

что это такое? Виды фанкойлов

Фанкойл - что это такое? Это аппарат, предназначенный для охлаждения или нагрева воздуха в каком-либо помещении. Вместе с чиллером он функционирует в системе центрального кондиционирования.

В диапазоне работоспособности от 1 до 20 кВт кассетные устройства выпускаются в двух видах: для двухтрубной и четырехтрубной системы кондиционирования. Модельный перечень включает в себя агрегат потолочного, кассетного и напольного типов.

Система фанкойлов – лучшее регулирование температуры

Системы чиллер и фанкойл обеспечивают независимую стабилизацию температуры одновременно в нескольких помещениях в одном здании. Поэтому их часто используют в гостиницах, офисах и пр.

Они могут автоматически включаться и отключаться, а также менять тепло- или холодопроизводительность. Системы фанкойлов позволяют вводить дом в эксплуатацию, постепенно наращивая, таким образом, количество потребителей. Роль потребителей могут играть аппараты центрального кондиционера или другая технологическая установка.

Виды фанкойлов и их действие

Давайте разберемся, что же собой представляет фанкойл, что это такое. Это специальный агрегат, который устанавливают в помещении. Он включает в себя фильтр, теплообменник с вентилятором, а также пульт управления, который, в свою очередь, может быть выносным или встроенным. Работа заключается в следующем. Вентилятор подает воздух из помещения на теплообменник фанкойла, который подогревается или охлаждается. Приточная установка или центральный кондиционер также может подавать небольшой объем свежего воздуха на сам агрегат. При этом система чиллер и фанкойл одновременно решает задачу вентиляции. Как уже было сказано выше, система монтируется на потолке, стене или полу (расстояние 20-30 см). Есть еще и бескорпусные агрегаты, которые можно устанавливать за декоративными панелями или подвесными потолками. Фанкойлы изготавливают с одним либо двумя теплообменниками. В результате этого система бывает двухтрубной или четырехтрубной.

В первом случае применяют фанкойлы с одним теплообменником, в который попадает горячий или холодный теплоноситель. Во втором случае уже имеется два теплообменника. Суть заключается в следующем: в один подается вода (горячая) из системы центрального отопления, в другой – теплоноситель от чиллера. Фанкойлы с четырехтрубной системой лучше устанавливать под окнами, так как зимой они работают в качестве радиаторов центрального отопления. Вот мы и разобрались, теперь понятно значение слова "фанкойл".

Преимущества системы чиллер-фанкойл

Преимущества данной системы заключаются в следующем:

  1. Эта система обладает огромной гибкостью во время кондиционирования большого количества апартаментов. Всего к одному чиллеру может быть подключено большое количество фанкойлов, а также аппараты приточной вентиляционной установки или главного кондиционера. При этом работают потребители независимо друг от друга: могут включиться, отключиться или же изменить режим работы.
  2. Есть возможность регулирования режима деятельности каждого фанкойла с выносного либо вмонтированного пульта управления. Пульт можно закрепить на стене помещения. Еще можно установить единый тепловой режим для всей системы.
  3. Постепенное наращивание мощности потребителя дает возможность ввести объект в эксплуатацию также постепенно, так сказать, отдельными этапами.
  4. Расстояние между фанкойлом и чиллером не ограничено, оно определяется возможностями теплоизоляции трубопроводов и насосной станции.

Вот такими преимуществами обладает фанкойл. Что это такое, для чего он нужен и т. д., продолжим рассматривать далее.

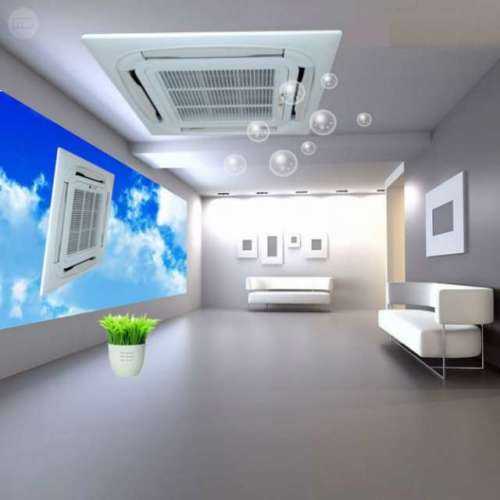

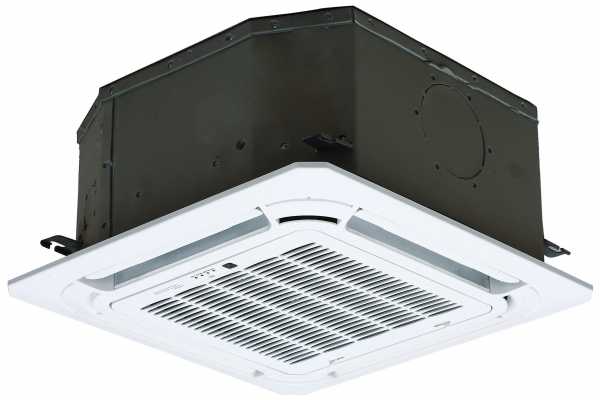

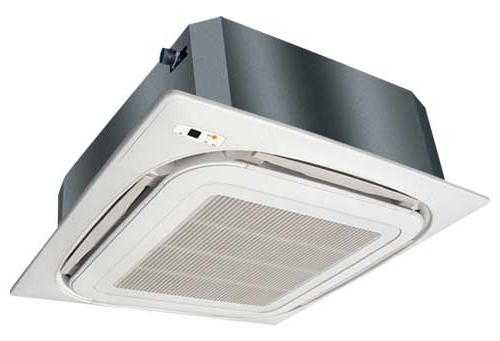

Кассетный фанкойл

Наиболее простым является фанкойл кассетный. Он монтируется в подвесной потолок. Воздух, который выходит, распределяется в четыре выходящих воздуховода, которые заканчиваются диффузором или потолочной решеткой.

В офисах, где есть подвесные потолки, такое решение будет наиболее оптимальным. Потолочный фанкойл монтируется в потолок и ставится в открытом виде, часто он имеет декоративный корпус. Такое можно увидеть в ресторанах, кафе (может быть, даже на стене). В квартирах с двухтрубной системой кондиционирования устанавливают напольные фанкойлы. Напольный агрегат заключен в декоративный корпус и чем-то похож на батарею отопления. В нем может быть установлена система дистанционного управления. Системы от европейских производителей выделяются легкостью монтажа и низким уровнем шума при высокой производительности.

Комплектация

Стандартная комплектация кассетных фанкойлов - вентиляторы с мягким переключением производительности. В некоторых имеются диффузоры специальной конструкции, которые могут создать направленный поток воздуха. Прекрасно подойдут для помещений, имеющих сложную конфигурацию. Конструкция диффузоров не позволяет, чтобы образовывались турбулентные потоки воздуха. Современный фанкойл - что это такое? Низкая высота монтажного пространства, удобство, а также гибкая система воздуховодов.

fb.ru

Фанкойл — Вікіпедія

Матеріал з Вікіпедії — вільної енциклопедії.

Фанко́йл (фен-койл, вентиляторний конвектор) — теплообмінник, до якого подається тепло- або холодоносій (найчастіше вода) і за допомогою вбудованого вентилятора проганяється повітря, яке в залежності від температури води або нагрівається, або охолоджується. Сучасні фанкойли автоматично підтримують задану температуру, а також здійснюють очищення та підмішування свіжого повітря.

Фанкойл — є однією з найважливіших складових системи централізованого кондиціонування повітря.

Як за своїм зовнішнім виглядом, так і за функціональним призначенням фанкойли сильно нагадують внутрішні блоки спліт-систем, але замість зовнішнього блоку спліт-системи в фанкойлі використовується водоохолоджувальні машина чилер, а замість фреону — вода, яка подається з чілеру до фанкойлу через систему трубопроводів.

У зимовий період фанкойли здатні повністю замінити систему водяного опалення. Для цього до них подається гаряча вода через другий контур (чотирьохтрубні фанкойли) або робиться перемикання системи фанкойлів (двотрубні) з чілера на локальну котельню або бойлерну.

Фанкойли розміщують безпосередньо в приміщенні. Залежно від місця установки — на підлозі, під стелею і т. д., розрізняють кілька видів фанкойлів:

  • горизонтальне;
  • вертикальне;
  • касетне виконання;
  • установка без корпусу;
  • тощо.

Деякі фірми (Airwell) виготовляють фанкойли ідентично внутрішнім блокам спліт-систем .

uk.wikipedia.org

Устройство и принцип работы чиллера

Чтобы создать у себя в доме комфортные условия летом, мы стремимся охладить воздух в жилище, устанавливая кондиционеры. Когда надо снизить температуру в 2 или 3 комнатах, мы ставим столько же охладителей или сплит-систем. А что делать, если нужно поддерживать прохладу в большом частном доме, да еще и с двумя или тремя этажами? Для таких целей вместо кондиционеров используется климатическая система чиллер-фанкойл. О том, что это такое и как это работает, пойдет речь в данном материале.

Содержание статьи:

Принцип действия системы

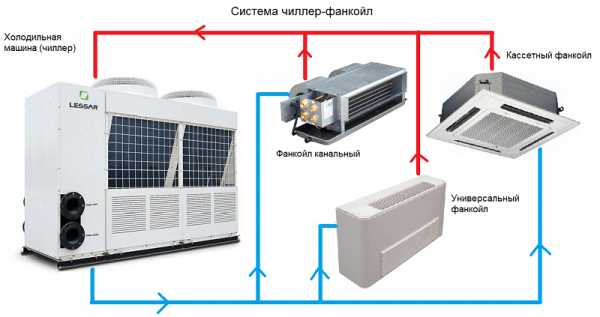

Современная система чиллер – фанкойл призвана поддерживать температурный режим внутри всего здания круглогодично. То есть, система может обеспечивать как охлаждение, так и нагрев воздушной среды. При этом температура в комнатах может регулироваться в соответствии с пожеланиями домовладельца. В летнее время главную роль здесь играет охлаждающее устройство – чиллер. Его задача – выработать холод и подать его внутрь здания, используя трубопроводы с хладоносителем, что зимой играет роль теплоносителя.

В качестве хладоносителя выступает, как правило, обычная очищенная вода, реже – незамерзающее вещество – этиленгликоль. Последний по своей теплоемкости не уступает воде, оттого успешно применяется вместо нее как в системе хладоснабжения, так и отопления. Далее, по трубам вода с низкой температурой поступает в другой теплообменный агрегат – фанкойл, установленный в каждом помещении. В его теплообменнике вода нагревается, передавая свой холод воздуху комнаты, после чего возвращается обратно в чиллер.

Потолочный фанкойл

По сути, основные элементы системы чиллер-фанкойл напоминают детали кондиционера, — наружный блок (чиллер), внутренний блок (фанкойл) и соединяющие их трубопроводы с хладагентом. Только вместо фреона по трубам течет вода, а внутренних блоков может быть сколько угодно, это зависит от холодопроизводительности чиллера.

Поскольку работа чиллера зависит от потребности в холоде, а она непостоянна, то в промежуточном гидравлическом модуле схемы имеется емкость – аккумулятор для хладоносителя, а для компенсации теплового расширения воды к трубопроводу подачи подключен расширительный бак. Необходимость в насосе для перекачки хладоносителя очевидна, что и показано на схеме.

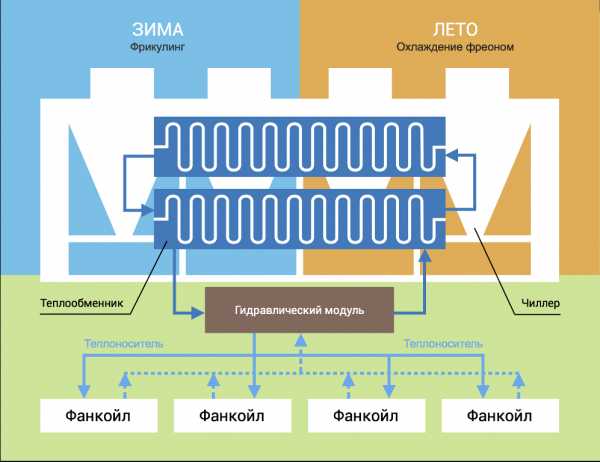

Соединение чиллера и фанкойлов через гидравлический модуль

Как было сказано выше, данная климатическая система относится к воздушным и в зимнее время может работать на обогрев помещений, только хладагент, охлаждающий воздух, становится теплоносителем и нагревается котельной установкой. Благодаря этому подобные схемы задействованы для поддержания микроклимата в зданиях крупных торговых центров, кинотеатров и прочих строениях с большими габаритами.

Разновидности чиллеров

Надо сказать, что фреон в системе все равно присутствует и находится он внутри холодильной машины. То есть, принцип работы чиллера, как и кондиционера, заключается в переносе тепла рабочим телом (фреоном) от одной среды к другой. В нашем случае тепло отбирается испарителем чиллера от нагретой в фанкойле воды и передается окружающему воздуху либо снова воде, что служит своего рода посредником – охладителем конденсационного блока.

Напомним, что фреон, — это газ, переходящий при стандартных условиях в жидкое агрегатное состояние. Это свойство использует устройство чиллера, где фреон испаряется в теплообменнике – испарителе. Происходит это за счет отбора энергии для парообразования у нагретой в фанкойлах воды. В результате последняя снова уходит в здание на охлаждение воздуха, а фреон, нагнетаемый компрессором, попадает во второй теплообменник – конденсатор, где он охлаждается и снова возвращается в жидкое состояние.

Процесс конденсации во втором теплообменнике чаще всего происходит под воздействием наружной среды, этот принцип использует чиллер с воздушным охлаждением. Для достижения высокой эффективности процесса воздух прогоняется сразу сквозь несколько радиаторов с помощью осевых вентиляторов, обеспечивающих потребный расход.

В климатических системах больших зданий часто задействованы чиллеры с водяным охлаждением, чей принцип действия мало чем отличается от воздушного агрегата. Только здесь для конденсации фреона установлен другой тип теплообменника, в котором циркулирует вода, она служит охладителем вместо воздуха.

Принцип работы установки с водяным охлаждением

В результате получается более дорогая и сложная схема с дополнительным контуром водяного охлаждения, зато холодопроизводительность такой системы выше, нежели у воздушной. Сложность и дороговизна возникают из-за того, что саму охлаждающую конденсатор воду тоже надо охлаждать, но теперь уже с помощью воздуха, а для этого требуется дополнительная установка – градирня (драйкулер). Функционирует она просто: вода проходит через несколько радиаторов, на каждом из которых установлен осевой вентилятор большой производительности, прогоняющий сквозь него мощный поток воздуха.

Принцип работы фанкойла

Разобравшись в работе чиллера, перейдем к рассмотрению, что такое фанкойл. Это устройство, обеспечивающее процесс теплообмена внутри каждого помещения. Его задача – поддержание температуры воздушной среды на заданном уровне, для этой цели агрегат снабжен необходимыми приборами и средствами автоматизации.

Действует он по той же схеме, что и драйкулер: через алюминиевый радиатор, внутри которого циркулирует вода, осевым вентилятором прогоняется воздушный поток. Пройдя через ребра теплообменника, он отдает тепловую энергию воде, а сам охлаждается и возвращается в комнату. Рабочая схема фанкойла показана ниже  на рисунке.

Фанкойл

1 – панель для подключения электрического оборудования; 2 – корпус агрегата в потолочном исполнении; 3 – вентилятор; 4 – теплообменник из алюминия или меди; 5 – ванночка для конденсата; 6 – клапан воздушный с фильтром; подключение трубки и конденсатного насоса.

Поскольку работа фанкойлов в летнее время связана с большим расходом охлаждаемых воздушных масс, в конструкции агрегата предусмотрена специальная емкость для накопления конденсата и небольшой насос, откачивающий его в канализацию. Помимо потолочного исполнения фанкойла, изображенного на схеме, существуют канальные и настенные модели устройств.

В отличие от системы отопления, соединение чиллера с фанкойлами осуществляется трубопроводами, покрытыми теплоизоляцией, в противном случае КПД всей системы ощутимо снизится.

Площадь любого жилища или общественного здания поделена на климатические зоны с разным температурным режимом. По этой причине каждую зону должен обслуживать один или группа фанкойлов, имеющих одинаковые настройки автоматики. Общее же количество фанкойлов определяется расчетом еще на стадии разработки схемы.

Следует отметить, что без корректного расчета и проектирования системы здесь не обойтись, так как все перечисленное оборудование имеет весьма приличную стоимость. Цена ошибки слишком высока, поскольку неверно подобранный чиллер для охлаждения воды или фанкойл в ту или иную комнату не смогут обеспечить требуемый микроклимат, а переделывать все по новой будет очень дорого.

Заключение

Системы чиллер – фанкойл отличаются эффективной работой и экономией энергоресурсов, для производства 3 кВт холода нужно ориентировочно 1 кВт электроэнергии. Но проектирование, приобретение оборудования, а также монтаж и обслуживание фанкойлов и чиллера требуют немалых вложений.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).
