Газовый котел Ferroli DOMIproject F 24 D (Италия)

propan.pro

Настенный газовый котел Ferroli Domiproject

___________________________________________________________________________

Настенный газовый котел Ferroli Domiproject F24/C24 – это агрегат для использования в системах отопления и горячего водоснабжения, c высоким кпд, работающий на природном или сжиженном газе, в комплекте с атмосферной горелкой с электронным розжигом, с герметичной камерой сгорания и принудительной тягой, с микропроцессорной системой управления.

Котел Ферроли Домипроджект Ф 24 редназначен для установки внутри помещений или снаружи в частично защищенных местах, где температура не достигает ниже -5°C.

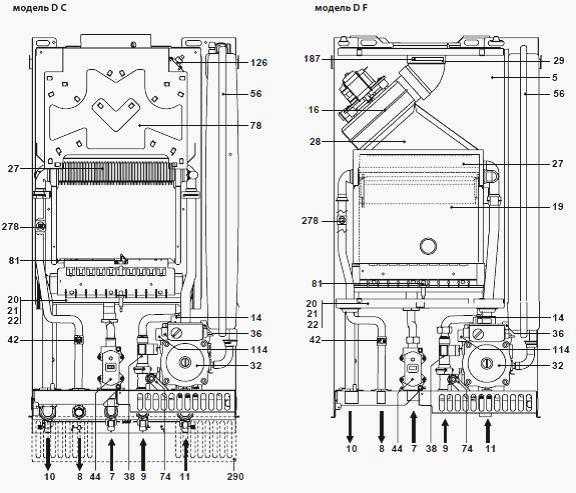

Рис.1. Узлы и компоненты котла Ferroli Domiproject F24/C24

5 – Герметичная камера сгорания, 7 – Вход газа, 8 – Выход воды ГВС, 9 – Вход воды ГВС, 10 – Напорный трубопровод системы отопления, 11 – Обратный трубопровод, 14 – Предохранительный клапан, 16 – Вентилятор, 19 – Топка, 20 – Горелочное устройство, 21 – Основная форсунка, 22 – Горелка, 27 – Медный теплообменник (общий для отопления и ГВС), 28 – Коллектор дымовых газов, 29 – Выпускной коллектор дымовых газов, 32 – Циркуляционный насос системы отопления, 36 – Автоматический воздухоотводчик, 38 – Реле протока, 42 – Датчик температуры ГВС, 44 – Газовый клапан, 56 – Расширительный бак, 74 – Кран заполнения системы отопления, 78 – Прерыватель тяги, 81 – Электрод розжига и обнаружения пламени, 114 – Реле давления воды, 126 – Термостат дымовых газов, 187 – Диафрагма дымовых газов, 278 – Многофункциональный датчик отопления (предохранительная и регулировочная функции), 290 – Ветрозащитная решетка (не входит в базовую комплектацию)

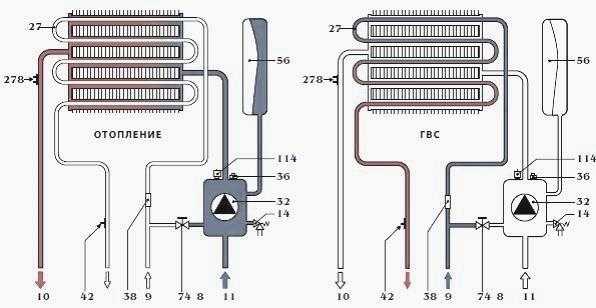

Рис.2. Гидравлический контур котла Ферроли Домипроджект

8 – Выход воды ГВС, 9 – Вход воды ГВС, 10 – Напорный трубопровод системы отопления, 11 – Обратный трубопровод отопления, 14 – Предохранительный клапан, 27 – Медный теплообменник (общий для отопления и ГВС), 32 – Циркуляционный насос системы отопления, 36 – Автоматический воздухоотводчик, 38 – Реле протока, 42 – Датчик температуры ГВС, 56 – Расширительный бак, 74 – Кран заполнения системы отопления, 114 – Реле давления воды

Регулировка газового клапана котла Ferroli Domiproject

Газовый клапан SGV100 (со встроенной модуляционной катушкой) не требует никакого механического регулирования: минимальное и максимальное давление устанавливаются 2 параметрами на электронной плате.

Операции по регулировке газового клапана котла Ферроли Домипроджект Ф 24:

– Установить в гнездо отбора давления манометр для контроля давления на выходе из газового клапана;

– Одновременным нажатием на 5 секунд клавиш + и – отопление включить тестовый режим;

– Нажав в течение 2 секунд клавишу eco/comfort, включить режим тарировки газового клапана;

– На дисплее начнет мигать надпись “q02” ;

– Если давление на манометре отличается от максимального номинального давления, то, нажимая клавиши – или + ГВС, уменьшить или увеличить величину параметра “q02” на 1 или 2 единицы за раз. После каждого изменения подождать 10 с, чтобы давление стабилизировалось;

– После того, как была достигнуто максимальное номинальное давление, нажать клавишу – отопление;

– На дисплее начнет мигать надпись “q01”;

– Если давление на манометре отличается от минимального номинального давления, то, нажимая клавиши – или + ГВС, уменьшить или увеличить величину параметра “q01” на 1 или 2 единицы за раз: После каждого изменения подождать 10 с, чтобы давление стабилизировалось;

– Для возврата тестовый режим нажать на 2 секунды клавишу eco/comfort;

– После того как было достигнуто минимальное номинальное давление, нажав клавиши + или – отопление, проверить настройки и подкорректировать их, если необходимо, повторив описанную выше последовательность действий;

– Отсоединить манометр и выйти из тестового режима, одновременно нажав на 5 секунд клавиши + и – отопление;

Перевод котла Ферроли Домипроджект на другие виды газа

Для переоборудования настенного газового котла Ferroli Domiproject F24/C24 для работы на газе, отличном от изначально предусмотренного, необходимо, используя специальный комплект принадлежностей, выполнить следующее:

– Отключить электропитание;

– Заменить форсунки основной горелки на форсунки из набора принадлежностей для перевода на другой вид газа;

– Включить электропитание;

Изменить параметр “b01” в меню конфигурации, в той части которая относится к выбору типа газа:

– перевести котел в дежурный режим;

– одновременно нажать клавиши + и – ГВС на 10 секунд и войти в меню конфигурации: На дисплее отобразится мигающая надпись “b01”;

– нажать клавишу + или – ГВС и установить величину параметра;

– одновременно нажать клавиши + и – ГВС на 10 секунд и выйти из меню конфигурации;

Отрегулировать газовый клапан на основе номинальных значений данного типа газа.

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

___________________________________________________________________________

wssm.ru

Газовый котел Ferroli Domiproject

______________________________________________________________________________________________

______________________________________________________________________________________________

Характеристики настенного котла Ferroli Domiproject D

Битермический медный теплообменник «труба-в-трубе».

Антикоррозионное покрытие теплообменника на основе алюминия.

Открытая и закрытая камеры сгорания (модификации С и F).

Следящий электрод системы дымоудаления.

Отсутствие реле давления воздуха (в моделях F).

Эксплуатация на сжиженном и природном газе.

Функция режимов ECO/COMFORT.

3-х скоростной насос отопительной системы.

Система защиты от замерзания.

Возможность подключения пультов дистанционного управления OSCAR/ROMEO.

Обводной контур (by-pass) в отопительной системе.

Модели котлов Domiproject D – C24, C32, F24, F32

Рис.1. Панель управления режимами котла Ферроли Домипроджект

1. Кнопка уменьшения температуры ГВС, 2. Кнопка увеличения температуры ГВС, 3. Кнопка уменьшения температуры ОВ, 4. Кнопка увеличения температуры ОВ, 5. Дисплей, 6. Кнопка «reset»; изменение режимов «Лето/Зима», 7. «Включение/выключение» котла; кнопка включения режимов «экономичный/комфорт», 8. Символ ГВС, 9. Символ отопления, 10. Индикация «Летний режим», 11. Символ режима экономичный, 13. Индикация работы
горелки на фактической мощности, 14. Маномет, 15. Доступ к функции «Service Tool»

Плата управления ABM01 котлов Ferroli Domiproject D C24/F24

Когда на плату подается напряжение, на дисплее на 5 секунд высвечивается версия программного обеспечения.

Меню пользовательского интерфейса

Плата управления может работать с 4 различными конфигурациями пользовательского интерфейса. Для доступа в меню пользовательского интерфейса необходимо одновременно нажать и удерживать в течение 10 секунд клавиши «+» регулировки температуры ГВС и «Eco/Comfort».

Нажав клавиши «-» регулировки температуры ОВ можно выбрать: «n1», «n2», «n3» или «n4». Котлу C24/F24 соответствует интерфейс «n1». После того, как был выбран необходимый интерфейс, можно сразу выходить из меню: изменение будет сохранено автоматически.

Для выхода из меню необходимо одновременно нажать и удерживать в течение 10 секунд клавиши «+» регулировки температуры ГВС и «Eco/Comfort», либо по истечении 2 минут выход произойдет автоматически.

Меню информации котла Ферроли Домипроджект Ф 24

t01 – Датчик температуры системы отопления 5-125 °С
t02 – Предохранительный термостат системы отопления 5-125 °С
t03 – Датчик температуры системы ГВС 5-125 °С
t04 – Датчик наружной температуры (если подключен) -30 – 70 °С (значения ниже нуля мигают)
L05 – Текущая мощность горелки 0-100 %
F06 – Текущий ток ионизации (A/10) 0-99
st07 – Скорость вентилятора (кол-во оборотов)
0 – OFF, 1 – минимальная, 2 – средняя, 3 – максимальная

Настройка котлов Ferroli Domiproject D

Газовый клапан B&P SGV100 (со встроенной модуляционной катушкой) не требует механического регулирования: минимальное и максимальное давление устанавливаются 2 параметрами «q01» и «q02» на электронной плате.

Решение проблемы с «залипанием» газового клапана

После длительного периода хранения, резких изменений параметров сети электропитания или скачка давления в газовой трубе, существует вероятность, что газовый клапан не подаст газ на горелку. Код ошибки A01, A09.

В случае если горелка не разжигается, сделайте следующее:

– Убедитесь в наличии давления газа на входе в газовый клапан

– Выполните полный цикл розжига, в случае необходимости перезапустите котел не менее 3 раз

– Запустите котел в режиме «TEST». Подождите розжига горелки и затем выйдите из тестового режима без сохранения параметров.

Если Вы выполнили предыдущие пункты и проблема не решена, попробуйте восстановить работоспособность газового клапана при помощи пневматического воздействия на внутренние механизмы.

Последовательность действий для газового котла Ferroli Domiproject F24/C24:

– Отключите электропитание котла.

– Подключите силиконовую трубку к шприцу объемом 20 мл или более;

– Наполните шприц воздухом, потянув поршень шприца до отметки 20 мл на шкале;

– Установите другой конец силиконовой трубки по центру отверстия на катушке модуляции газового клапана;

– Плотно прижмите трубку к газовому клапану, чтобы избежать утечки воздуха. Быстро нажмите на поршень шприца, вводя воздух в отверстие;

– Подключите электропитание к котлу и произведите повторный розжиг горелки.

Пневматическое действие на газовый клапан выполняет размыкание без повреждения внутренних механизмов, а также нет необходимости разбирать или перенастраивать (калибровать) газовый клапан. Выполнение пневматического размыкания, должно выполняться при отключенном электропитании.

Для того чтобы правильно отрегулировать газовый клапан, необходимо:

– Подсоедините манометр к штуцеру замера давления газа «B» для регулировки давления на выходе из газового клапана.

– Нажмите одновременно клавиши «+» и «-» регулировки температуры ОВ в течение 5 секунд для активации режима «TEST» (можно открыть кран горячей воды для улучшения теплосъема). Нажмите в течение 2 секунд клавишу «Eco/Comfort», для получения доступа к функции настройки газового клапана.

– Максимальное давление газа настраивается параметром «q02», при нажатии клавиш ГВС высвечивается сохраненное значение.

– Если максимальное давление газа, измеряемое манометром, отличается от максимального номинального давления, то, нажимая клавиши «+» или «-» регулировки температуры ГВС, уменьшите или увеличьте величину параметра «q02» на 1 или 2 единицы за раз. После каждого изменения подождите 10 секунд, чтобы давление стабилизировалось.

– После того, как максимальное номинальное давление газа будет достигнуто, нажмите клавишу «-» регулировки температуры ОВ, чтобы перейти к настройке минимального давления газа.

– На дисплее начнет мигать надпись «q01».

– Если минимальное давление газа, измеряемое манометром, отличается от минимального номинального давления, то, нажимая клавиши «+» или «-» регулировки температуры ГВС, уменьшите или увеличьте величину параметра «q01» на 1 или 2 единицы за раз. После каждого изменения следует подождать 10 секунд, чтобы давление стабилизировалось.

– Для возврата в режим TEST нажмите на 2 секунды клавишу «Eco/Comfort».

– Нажмите одновременно клавиши «+» и «-» регулировки температуры ОВ в течение 5 секунд для выхода из режима TEST.

– Отсоедините манометр.

Автонастройка котла Domiproject F 24/C24 D по давлению газа

В случае замены платы управления и газового клапана необходимо выполнить автоматическую настройку котла по давлению газа.

В ходе этой процедуры автоматически задаются минимальное «q01» и максимальное «q02» значения давления газа таким образом, чтобы обеспечить розжиг горелки и наличие пламени при значениях «q01» и «q02».

По завершении этой процедуры (она длится несколько секунд) необходимо выполнить точную настройку
параметров «q01» и «q02».

В случае замены одного или всех из упомянутых выше компонентов (плата управления, газовый клапан), следует установить на газовом клапане в штуцер замера давления газа «B» манометр для контроля давления на выходе из газового клапана (можно открыть кран горячей воды для улучшения теплосъема).

Версия ПО 03-06

Автонастройка запускается одновременным нажатием в течение 5 секунд клавиш «+» регулировки температуры ОВ и «Eco/Comfort». На дисплее отобразится надпись “Au-to” (мигает последовательно) и происходит розжиг горелки котла Ферроли Домипроджект Ф 24.

Если плата управления получает стабильный сигнал о наличии пламени в течение 3 секунд после начала процедуры, то обоим параметрам будут присвоены следующие значения:

– Минимальный абсолютный ток (q01): 75;
– Максимальный абсолютный ток (q02): 5.

Если в течение 3 секунд после начала процедуры сигнал о наличии пламени будет слабым, то обоим параметрам будут присвоены следующие значения:

– Минимальный абсолютный ток (q01): 83;
– Максимальный абсолютный ток (q02): 20.

Если на плату управления поступает сигнал о наличии пламени по истечении 3 с после начала процедуры, то обоим параметрам будут присвоены следующие значения:

– Минимальный абсолютный ток (q01): 90;
– Максимальный абсолютный ток (q02): 35.

Версия ПО 01-02

Автонастройка запускается одновременным нажатием в течение 5 секунд клавиш «+» регулировки температуры ОВ и «Eco/Comfort». На дисплее отобразится надпись “Auto” (мигает последовательно) и происходит розжиг горелки.

Если плата управления получает сигнал о наличии пламени в течение 3 секунд после начала процедуры, то обоим параметрам будут присвоены следующие значения:

– Минимальный абсолютный ток (q01): 50;
– Максимальный абсолютный ток (q02): 20.

Если на плату управления котла Ферроли Домипроджект Ф 24 поступает сигнал о наличии пламени по истечении 3 секунд после начала процедуры, то обоим параметрам будут присвоены следующие значения:

– Минимальный абсолютный ток (q01): 65;
– Максимальный абсолютный ток (q02): 35.

На дисплее начнет мигать надпись «q02».

Клавишей «+» регулировки температуры ГВС отрегулируйте параметр «q02» таким образом, чтобы на манометре установилось давление газа, равное максимальному номинальному давлению газа минус 1 мбар. После этого подождать 10 с, чтобы давление газа стабилизировалось.

Клавишей «+» регулировки температуры ГВС увеличивайте величину параметра «q02» на 1 или 2 единицы за раз. После каждого изменения следует подождать 10 с, чтобы давление газа стабилизировалось, продолжайте действовать таким образом до тех пор, пока не будет достигнуто максимальное номинальное давление газа (каждое очередное значение параметра «q02» сохраняется автоматически).

Нажмите клавишу «-» регулировки температуры ОВ: на дисплее начнет мигать надпись «q01», а электрический ток, подаваемый на катушку модуляции, увеличится до предварительно заданного значения параметра «q01».

Клавишей «-» регулировки температуры ГВС, настройте параметр «q01» таким образом, чтобы на манометре установилось давление равное минимальному номинальному давлению плюс 0,5 мбар. Подождите 10 секунд, чтобы давление газа стабилизировалось.

Клавишей «-» регулировки температуры ГВС, уменьшите величину параметра «q01» на 1 или 2 единицы за раз. После каждого изменения следует подождать 10 с, чтобы давление газа стабилизировалось, продолжайте действовать, таким образом, до тех пор, пока не будет достигнуто минимальное номинальное давление газа (каждое очередное значение параметра «q01» сохраняется автоматически).

Клавишами «+» и «-» регулировки температуры ОВ, еще раз проверьте настройку параметров «q01» и «q02». Если потребуется, подкорректируйте их, повторив описанную выше процедуру. Процедура настройки завершается автоматически по истечении 15 минут либо после одновременного нажатия в течение 5 секунд клавиш «+» регулировки температуры ОВ и «Eco/Comfort».

В этом режиме система управления горением отключена. Горелка выключается, когда температура, определяемая датчиком температуры ОВ, превышает 95°С, розжиг повторится, когда температура ОВ опустится ниже 90°С.

В случае, если во время автонастройки имеет место разбор горячей воды ГВС, то котел продолжает работать в режиме настройки, а циркуляционный насос отключается. Процедура настройки завершается автоматически по истечении 15 минут либо после одновременного нажатия в течение 5 секунд клавиш «+» регулировки температуры ОВ и «Eco/Comfort», либо если прекратить отбор горячей воды.

Во время настройки можно выключить котел (OFF), но невозможно изменять заданные значения, включать режимы «Лето/Зима», функцию «Economy/Comfort» и входить в различные меню.
