Фильтры сетчатые АДЛ IS16
Фильтры сетчатые АДЛ IS16Обратная связь
- DN 15-400 / PN 16 / Присоединение: Ф/Ф / Kv, м3/ч: 1-2 200 / Корпус: Чугун серый / T max , °С: 300
Распечатать
Сообщение об ошибке реквизитов
Отправитьadl.ru
Фильтры сетчатые. Товары и услуги компании “ООО “Торговый дом АДЛ””
по порядкупо росту ценыпо снижению ценыпо новизне
в виде галереив виде списка- Фильтр сетчатый чугунный со сливной пробкой серии IS16, DN 15-400, PN 1,6 МПа
Цену уточняйте
В наличииОптом и в розницу
Написать - Фильтр IS30 из нержавеющей стали, DN 15–80 мм, PN 4,0 МПа
Цену уточняйте
В наличииОптом и в розницу
Написать - Фильтр IS31 из нержавеющей стали, DN 15-300, PN 4,0 МПа
Цену уточняйте
В наличииОптом и в розницу
Написать - Фильтр сетчатый фланцевый со сливной пробкой IS40 стальной, DN 15-400, PN 4,0 МПа
В наличииОптом и в розницу
Написать - Фильтры Mankenberg серии SF и FI, DN15 – 1000, PN 1,6 – 50,0 МПа
Цену уточняйте
В наличииОптом и в розницу
Написать - Фильтр сетчатый из латуни, 1/2″-2″, PN 1,6 МПа
Цену уточняйте
В наличииОптом и в розницу
Написать
adl.tiu.ru
Фильтры сетчатые IS17 грязеуловитель (ТД АДЛ)
Фильтр сетчатый (грязеуловитель) цилиндрический из углеродистой стали серии IS17 (Торговый Дом АДЛ, Россия) применяется для горячей и холодной воды в системах тепло- и водоснабжения, газоснабжения, для нефти и нефтепродуктов и других сред в системах водоснабжения, отопления, теплоснабжения, ИТП, котельных, пароконденсатных системах.
Цилиндрический грязеуловитель предназначен для систем горячего и холодного водоснабжения, теплоснабжения, а также для систем, транспортирующих нефть, дизельное топливо и другие нефтепродукты для очистки от взвешенных частиц грязи и других примесей. Имеет дренажную пробку в нижней части конструкции. Фильтр IS17 имеет простой способ внутренней очистки — для этого необходимо снять верхнюю крышку и вынуть фильтрующий элемент.
Устанавливается перпендикулярно потоку с крышкой в верхнем положении.
Технические характеристики
- DN: 65 – 600
- PN: 16-40
- Тип присоединения: С/С,Ф/Ф
- Kv, м3/ч: 130-9000
- Максимальное рабочее давление, бар: 16-40
- Материал корпуса: Сталь углеродистая
- Материал сетки: Сталь нержавеющая
- Наличие магнитной вставки: Нет
- T min рабочей среды, °С: -60
- T max рабочей среды, °С: 200

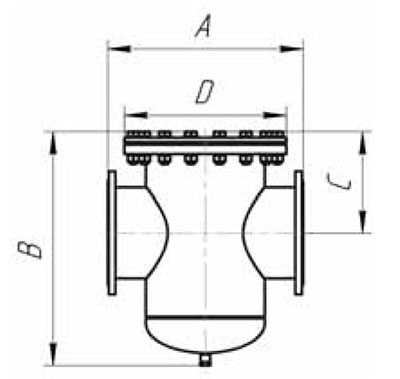

Габаритные и присоединительные размеры
| Артикул | DN | A | B | C | D | Kv, (м3/ч) | Дренажная пробка, резьба G | Масса, (кг) |
|---|---|---|---|---|---|---|---|---|
| BM04B417670 | 65 | 310 | 415 | 205 | 280 | 130 | 1/2″ | 37 |
| BM04B417672 | 80 | 310 | 415 | 205 | 280 | 200 | 1/2″ | 37 |
| BM04B413558 | 100 | 310 | 415 | 205 | 280 | 230 | 1/2″ | 39 |
| BM04B417676 | 125 | 400 | 510 | 250 | 335 | 390 | 3/4″ | 58 |
| BM04B417677 | 150 | 490 | 625 | 290 | 405 | 500 | 1″ | 91 |
| BM04B405047 | 200 | 500 | 740 | 320 | 460 | 850 | 1″ | 135 |
| BM04B417681 | 250 | 600 | 760 | 325 | 520 | 1200 | 1″ | 179 |
| BM04B417684 | 300 | 700 | 845 | 360 | 580 | 1500 | 1 1/2″ | 244 |
| BM04B417685 | 350 | 800 | 950 | 410 | 710 | 2400 | 1 1/2″ | 356 |
| BM04B417688 | 400 | 900 | 1000 | 500 | 840 | 3200 | 1 1/2″ | 525 |
| BM04B417690 | 500 | 1100 | 1275 | 585 | 1020 | 6000 | 1 1/2″ | 890 |
| BM04B417693 | 600 | 1400 | 1435 | 645 | 1255 | 9000 | 1 1/2″ | 1485 |
tpa.vgs.ru
Фильтры сетчатые IS16 чугунный (ТД АДЛ)

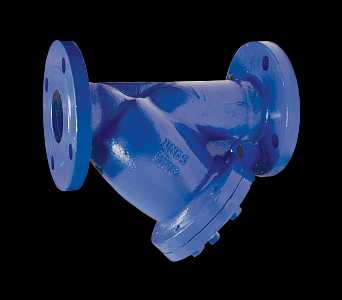

Фильтр сетчатый чугунный со сливной пробкой серия IS16 (Торговый Дом АДЛ, Россия) применяется для пара, горячей и холодной воды и нейтральных жидкостей в системах отопления, тепло- и водоснабжения, ЖКХ, малой энергетике и пожаротушении.
Фильтрующий элемент — сетка из нержавеющей стали, стандартный диаметр отверстий 0,6 мм.
Технические характеристики
- DN: 15 – 400
- PN: 16
- Тип присоединения: Ф/Ф
- Kv, м3/ч: 1-2200
- Максимальное рабочее давление, бар: 16
- Материал корпуса: чугун серый
- Материал сетки: Сталь нержавеющая
- Наличие магнитной вставки: Нет, да
- Диаметр ячейки, мм: 0.6
- T max рабочей среды, °С: 300

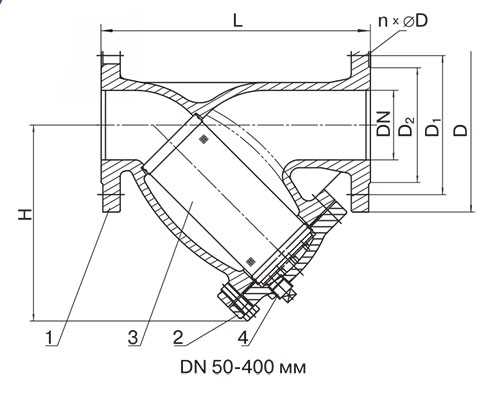

Габаритные и присоединительные размеры
| Артикул | DN | L | H | Kv, (м3/ч) | D | D1 | D2 | n×Ø D | Масса, (кг) |
|---|---|---|---|---|---|---|---|---|---|
| BM03B103721 | 15 | 130 | 66 | 5,7 | 95 | 65 | 46 | 4×14 | 1,8 |
| BM03B103788 | 20 | 150 | 66 | 10,4 | 105 | 75 | 56 | 4×14 | 2,5 |
| BM03B103789 | 25 | 160 | 75 | 16,4 | 115 | 85 | 65 | 4×14 | 3,2 |
| BM03B103790 | 32 | 180 | 78 | 27,3 | 140 | 100 | 76 | 4×19 | 4,9 |
| BM03B103791 | 40 | 200 | 91 | 42 | 150 | 110 | 84 | 4×19 | 6,3 |
| BM03B103792 | 50 | 230 | 160 | 64,7 | 165 | 125 | 99 | 4×19 | 11,7 |
| BM03B103793 | 65 | 290 | 194 | 96 | 185 | 145 | 118 | 4×19 | 16,2 |
| BM03B103794 | 80 | 310 | 225 | 149 | 200 | 160 | 132 | 8×19 | 21,6 |
| BM03B103795 | 100 | 350 | 270 | 223 | 220 | 180 | 156 | 8×19 | 30,1 |
| BM03B103796 | 125 | 400 | 320 | 347 | 250 | 210 | 184 | 8×19 | 48,3 |
| BM03B103797 | 150 | 480 | 373 | 480 | 285 | 240 | 211 | 8×23 | 68 |
| BM03B103798 | 200 | 600 | 450 | 853 | 340 | 295 | 266 | 12×23 | 109,8 |
| BM03B103800 | 250 | 730 | 525 | 1104 | 405 | 355 | 319 | 12×28 | 146 |
| BM03B103801 | 300 | 850 | 608 | 1450 | 460 | 410 | 370 | 12×28 | 197 |
| BM03B103802 | 350 | 980 | 789 | 1800 | 520 | 470 | 429 | 16×28 | 376 |
| BM03B103803 | 400 | 1100 | 835 | 2200 | 580 | 525 | 480 | 16×30 | 465 |
Преимущества чугунного фильтра IS16
- Магнитная вставка. Фильтры IS16 могут поставляться в комплекте с магнитной вставкой.
- Любой размер ячейки. По запросу компания АДЛ изготавливает сетки для фильтров с любым размером ячейки.
- Порошковая покраска. Покрытие поверхности порошковое эпоксидное электростатическое с предварительным нагревом и выдержкой до полной полимеризации. Обеспечивает длительный срок эксплуатации и коррозионностойкость.
- Горизонтальный и вертикальный трубопровод. Монтаж осуществляется как на горизонтальном, так и на вертикальном трубопроводе.
- Тестируется каждая единица продукции. Фильтры IS16 проходят двойной контроль качества. Тест на герметичность проводится при давлении PN 1,1 МПа. Тест на прочность проводится при давлении PN 1,5 МПа.
- Наличие разрешительных сертификатов. Сертификат соответствия.
- Сливной кран. По запросу в комплекте к фильтру может поставляться сливной кран.
tpa.vgs.ru
Фильтры сетчатые IS40 стальной (ТД АДЛ)
Фильтр сетчатый серии IS40 из углеродистой стали, со сливной пробкой (Торговый Дом АДЛ, Россия) применяется для пара, горячей и холодной воды в системах тепло- и водоснабжения, ИТП, котельных и пароконденсатных системах.
Устанавливается в горизонтальном положении крышкой вниз. На паропроводе необходимо устанавливать крышкой вбок. Установка в вертикальном положении возможна только при направлении потока сверху вниз.
Технические характеристики
- DN: 15 – 400
- PN: 40
- Тип присоединения: Ф/Ф
- Kv, м3/ч: 5.95 – 2843.25
- Максимальное рабочее давление, бар: 40
- Материал корпуса: Сталь углеродистая
- Материал сетки: Сталь нержавеющая
- Наличие магнитной вставки: Нет
- Диаметр ячейки, мм: 0.6 – 2
- T max рабочей среды, °С: 400

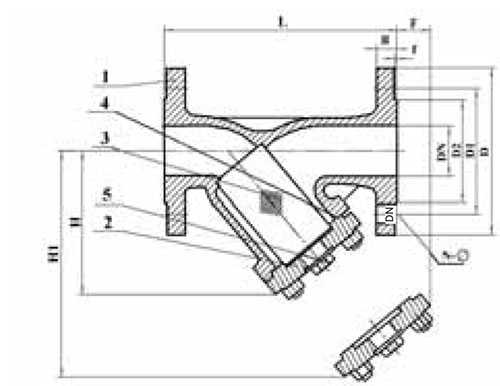

Габаритные и присоединительные размеры
| Артикул | DN | L | H | D | D1 | D2 | B | f | N×Ø | Kv, (м3/ч) | Масса, (кг) |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BM04A102750 | 15 | 130 | 70 | 95 | 65 | 45 | 16 | 2 | 4×14 | 5,95 | 3 |
| BM04A102752 | 20 | 150 | 90 | 105 | 75 | 58 | 18 | 2 | 4×14 | 9,35 | 4 |
| BM04A102754 | 25 | 160 | 105 | 115 | 85 | 68 | 18 | 2 | 4×14 | 15,30 | 5 |
| BM04A102755 | 32 | 180 | 118 | 140 | 100 | 78 | 18 | 2 | 4×18 | 22,10 | 6 |
| BM04A102756 | 40 | 200 | 135 | 150 | 110 | 88 | 18 | 3 | 4×18 | 31,45 | 8 |
| BM04A102757 | 50 | 230 | 140 | 165 | 125 | 102 | 20 | 3 | 4×18 | 51,00 | 11 |
| BM04A102758 | 65 | 290 | 160 | 185 | 145 | 122 | 22 | 3 | 8×18 | 85,00 | 15 |
| BM04A102759 | 80 | 310 | 190 | 200 | 160 | 138 | 24 | 3 | 8×18 | 127,50 | 20 |
| BM04A102760 | 100 | 350 | 230 | 235 | 190 | 162 | 24 | 3 | 8×22 | 195,50 | 33 |
| BM04A102761 | 125 | 400 | 260 | 270 | 220 | 188 | 26 | 3 | 8×26 | 280,50 | 48 |
| BM04A102762 | 150 | 480 | 305 | 300 | 250 | 218 | 28 | 3 | 8×26 | 340,00 | 75 |
| BM04A102763 | 200 | 600 | 385 | 375 | 320 | 285 | 34 | 3 | 12×30 | 552,50 | 200 |
| BM04A102764 | 250 | 730 | 540 | 450 | 385 | 345 | 38 | 3 | 12×33 | 1020,00 | 230 |
| BM04A102765 | 300 | 850 | 615 | 515 | 450 | 410 | 42 | 4 | 16×33 | 1615,00 | 380 |
| BM04A102766 | 350 | 980 | 675 | 580 | 510 | 465 | 46 | 4 | 16×36 | 2193,00 | 527 |
| BM04A102767 | 400 | 1100 | 780 | 660 | 585 | 535 | 50 | 4 | 16×39 | 2843,25 | 775 |
tpa.vgs.ru
Магнитные вставки АДЛ MB-01 к фильтрам IS15/IS16
Магнитные вставки тип МВ к фильтрам IS15/IS16, V821 (Торговый Дом АДЛ, Россия)
Магнитные вставки к фильтрам применяются для защиты оборудования, установленного после фильтра. Данные изделия способствуют более качественной очистке среды, проходящей по трубопроводу, в том числе для улавливания примесей металлов, ржавчины, окалины и т.д. Магнитные вставки устанавливаются внутрь фильтра.
