Фильтр-грязевик для отопления – выбор, установка и обслуживание

Грязевик в домашней системе отопления насколько маленький, настолько и важный. Неискушенный зритель, созерцающий хитросплетения труб в домашней котельной, может подумать, что такой маленький пиптик – фильтр грубой очистки системы отопления – только лишнее беспокойство, можно обойтись и без него, ведь заливалась чистая вода… из крана… Не подозревая, что грязевик, на самом деле, это boss системы отопления в его доме. Далее рассмотрим откуда грязь, как с ней бороться, как монтировать фильтр в систему и как очищать, — почему забилась система?

Откуда грязь в отоплении, почему нет движения жидкости

Откуда берется накипь в чайнике, ведь заливалась чистая вода? Но в системе отопления 50 чайников воды, — можно представить сколько из нее нападает осадка. А если вода меняется, из-за течи, в процессе ремонтов, соответственно, придет добавка. Также огромное число кусочков металла, эмали, ниток, еще чего-то «без названия», будет оторвано от всей внутренней поверхности системы. Но это все детские игры, по сравнению с тем, если обнаружится коррозирующая деталь, всей массой постепенно переходящая в осадок. А стальные трубы могут стать источниками просто горы ржавчины.

Эксперты рекомендует: если отопление в доме стало «хуже» работать, если нарушилась циркуляция жидкости, насос «не давит», в первую очередь проверьте и очистите фильтр – грязевик.



Какие фильтры применяются в системах отопления для дома

В большинстве случаев в системе отопления дома устанавливаются латунные сетчатые фильтры. Они просты, но со своей задачей справляются. Все частицы проносимые потоком с размером более 0,5 мм задерживаются металлической сеточкой и оседают в отстойнике. Фильтр предельно дешев, прост в монтаже и обслуживании.

Самый ходовой диаметр резьбы – 3/4 или 1 дюйм – подбирается в соответствии с диаметром магистрального трубопровода в месте установки.

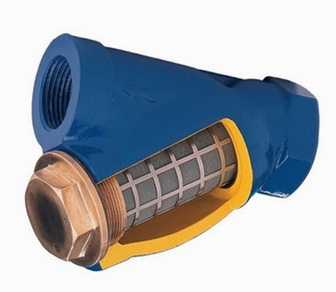

Ниже приведены характеристики на фото сетчатых латунных грязевых фильтров в зависимости от диаметра.



Варианты конструкций грубой очистки системы отопления

Грязевики других конструкций распространены меньше. Повышенная цена некоторых не дает преимуществ в большинстве случаев.

  • Из полипропилена – вваривается, и на этом точка…

  • С дополнительным магнитным улавливателем в отстойнике.

  • С промывочным краном.

  • На фланцах, при диаметре труб более 2 дюймов.

  • Корпус из чугуна, может быть и прозрачным…





Как обслуживается грязевой фильтр

Если система перестала работать нормально, нужно осмотреть грязевой фильтр —  окрутить гайку- крышку отстойника. Делается это аккуратно соответствующим ключем. Уплотнением под гайкой служит медная шайба, поэтому момент силы для срыва гайки с места нужен значительный, после чего вращение уже легкое. Подставляется лоток для сбора небольшого количества теплоносителя, который неизбежно теряется при отвороте крышки отстойника. Затем вынимается и очищается металлическая сеточка.

Но предварительно нужно перекрыть отсечные краны, которые должны быть установлены возле фильтра грязевика с двух сторон. Иначе через него можно выпустить весь теплоноситель из системы, а первая порция пойдет еще и под давлением….



Главное правило установки грязевика

Если не правильно установить фильтр грубой очистки в систему отопления, он не будет работать как положено, возникнут заторы без возможности нормально прочистить.

Правило простое – отстойник должен быть развернут вниз. Именно под воздействием силы тяжести все задержанные частицы оседают в отстойнике.

Допускается, при горизонтальном расположении фильтра, его разворот отстойником ближе к горизонтальной позиции, для удобства обслуживания, например, если снизу мешает оборудование. Но в любом случае отстойник должен быть развернут немного вниз.



Как устанавливается очистной фильтр в систему отопления, схема

Фильтр устанавливается на обратке перед главным оборудованием, которое он защищает, как правило, перед насосом в данной ветке или во всей системе.

С автоматизированным котлом фильтр устанавливается на обратке перед входом в котел – между отсечным краном и краном отключающим котел.

Если насос вынесен, то типичный пример установки фильтра перед насосом приведен на схеме, также обязательны краны для возможности обслуживания фильтра, регламент которого – 1 год.

Эксперт посоветовал: не перепутайте. Небрежность в установке фильтра будет стоить остановившейся системы и возможного выхода со строя оборудования. На корпусе грязевика стрелочкой указано направление тока жидкости. Устанавливайте фильтр только правильно относительно направления потока.

teplodom1.ru

Какие фильтры для системы отопления можно использовать?

Очистительные фильтры помогут продлить срок службы оборудования и всей системы в целом

Каждый владелец недвижимости заинтересован в качественной и бесперебойной работе систем жизнеобеспечения. К последним, можно отнести электросети, канализацию, водопровод и, конечно же, отопительную систему. При отсутствии какой-либо из систем жилье не может считаться полностью благоустроенным или в лучшем случае будет являться недостроем. Для того чтобы все системы благоустройства функционировали исправно и служили максимально долго используют приборы учета и контроля, а также различные приспособления для повышения эффективности работы. В отопительных системах с жидким теплоносителем одним из важнейших элементов является фильтр. Что собой представляет этот элемент и как его правильно устанавливать рассмотрим чуть ниже. А сейчас немного подробнее о том, для чего он предназначен.

Зачем нужны фильтры для отопления?

Периодически проверяя состояние очистительного фильтра можно увидеть сколько грязи обращается в системе

В любой, даже самой закрытой системе отопления постепенно скапливается грязь. Понятно, что это не грязь с проселочной дороги, а микрочастицы ржавчины или солевых отложений. Но даже их бывает достаточно для вывода из строя таких звеньев отопительного контура как насос или нагревательный котел. Причем чем более сложными и современными являются данные приборы, тем больше они зависят от степени очистки теплоносителя. Объясняется это просто: все современное оборудование начинено электроникой, злейший враг которой пыль и грязь. Незаметные глазу частицы, переносимые теплоносителем под давлением способны нанести существенный вред точной технике. Спасением системы отопления является простой фильтр для воды. При невысокой стоимости и простом обслуживании, он является хорошей защитой и способен надолго продлить срок службы всей системы. При этом неважно какой именно котел установлен у вас в системе. Будь то газовый или электрический котел, фильтр в любом случае не будет лишним. И тем более в системе с принудительной циркуляцией, то есть там, где работает насос. Во многих моделях газовых котлов фильтры входят в комплектацию оборудования. В других – приобретаются опционно. Приобретая современный газовый котел, нужно будет лишь время от времени проверять его состояние и возможно иногда делать замену фильтров. Если же фильтрующие насадки не поставляются в комплекте с котлом или насосом нужно позаботиться об их приобретении и установке в систему. Позаботившись заранее можно обезопасить себя от грядущих немалых расходов на ремонт дорогостоящего оборудования, которое может выйти из строя без должной очистки циркулирующего теплоносителя.

Что такое фильтр для очистки воды в системе отопления?

Фильтры для воды предназначены для установки в трубопровод для очистки протекающей через них жидкости. По своей конструкции фильтрующие элементы бывают механические, угольные и электронные. Также есть линейка, так называемых, безреагентных фильтров, предназначенных для умягчения воды для газового котла. Особенно это актуально для регионов, где в водопроводе используется вода повышенной жесткости.

Использование жесткой воды без очистки и умягчение ведет к более быстрому износу оборудования и необходимости его ремонта или замены.

Угольные фильтры задерживают только самые крупные частицы, но зато отлично адсорбируют пахучие примеси. Установка угольного фильтра помогает сохранять воду в системе свежей и нейтрализует запахи. Это особенно актуально при использовании воды , имеющей различные химические примеси, например сероводород.

Механические фильтры задерживают микрочастицы грязи величиной больше 0,3 мкм. Сеточку механического фильтра для котла отопления легко снять и промыв под струей воды, установить обратно. Частота этой процедуры определяется опытным путем и зависит от чистоты используемого теплоносителя и герметичности системы. Но в любом случае после окончания отопительного сезона следует промыть все составные части системы отопления частного дома, в том числе и фильтр.

Электронные фильтры дороже механических, но и с задачей очистки справляются гораздо лучше. Через их кордон не могут пройти частицы крупнее 0,01 мкм.

 Установка фильтра в систему отопления

При установке следует придерживаться определенных требований

Установку, промывку и замену очистных приспособлений несложно провести самостоятельно. Но независимо от того какой тип фильтрующего элемента для воды для газового котла вы выберете, есть ряд общих моментов, которые следует учитывать при монтаже:

  • перед установкой необходимо промыть весь отопительный контур (если конечно, монтаж не производится в новую только что смонтированную систему). Делается это для того, чтобы фильтр не пришлось снимать или менять слишком скоро;
  • если фильтрующий элемент для очистки воды для газовых котлов приобретается отдельно, необходимо обратить внимание на его совместимость с конкретным типом оборудования, а также на диаметр;
  • устанавливают фильтр перед насосом или газовым котлом. Если использование насоса в системе не предусмотрено, то монтаж производят на обратке перед входом трубы в котел отопления;
  • до и после фильтрующего элемента целесообразно установить отсекающие краны. Так вы сможете при необходимости сделать промывку или замену фильтра без слива всего теплоносителя;
  • место монтажа должно быть доступно для дальнейшего обслуживания, ведь время от времени понадобится промывка или замена фильтра.

Посмотреть, как правильно сделать установку фильтра для отопления частного дома можно на видео. Мы же отметим, что для более эффективной работы котла, насоса и всей системы в целом, в некоторых случаях целесообразно применять комбинации разных фильтров и, конечно, не забывать периодически очищать их.

utepleniedoma.com

Фильтр для котлов отопления, какой установить?

Собственники крупных коттеджей и небольших дачных домиков устанавливают индивидуальную систему поддержания теплой температуры и нагрева воды. В отечественных погодных условиях это оборудование пригодится даже при сезонном режиме эксплуатации объекта недвижимости. Качественные фильтры для котлов отопления помогут сохранить технические характеристики в хорошем состоянии.

Какие функции выполняют защитные фильтры для газовых котлов на отопление?

Ошибки при монтаже вполне допустимы при выполнении работ профессионалами. Нельзя полностью исключить заводской брак, повреждения в процессе транспортировки. По статистике чаще всего поломки возникают по причине неправильной эксплуатации.

Современные газовые котлы оснащают автоматикой, которая блокирует развитие отдельных аварийных ситуаций. При чрезмерном повышении температуры отключается подача газа и электроэнергии. Некоторые модели по каналу мобильной связи сообщают владельцу о выявленных неисправностях.

Однако в бытовой технике отсутствуют устройства, проверяющие чистоту жидкости. Такое оснащение слишком дорого, поэтому его не применяют даже в самых дорогих изделиях известных брендов. Механические загрязнения засоряют протоки, препятствуют нормальному отводу газов из системы. Воздушные пробки мешают протоку теплоносителя.

Особенно опасны невидимые соединения солей. Из них в зоне нагрева быстро образуется накипь! За несколько недель интенсивного использования такие загрязнения способны вывести теплообменник из строя. В сложных ситуациях не поможет промывка раствором кислоты. При морозе подобная авария способна провоцировать разрыв трубопровода. Для восстановления системы придется тратить много времени и денежных средств.

Чтобы лучше понимать потенциальные проблемы надо уточнить особенности разных видов оборудования. Самые устойчивые к отмеченным выше воздействиям – котлы на дровах и дизельные котлы. В этом оборудовании устанавливают чугунные и стальные теплообменники с достаточно крупными в поперечном сечении протоками. В современных моделях газовых котлов эти параметры уменьшают для увеличения эффективности и уменьшения габаритных размеров.

Самые популярные, газовые котлы, выпускают с подключением к одному или двум контурам. Второй вариант предпочтительнее, так как она рассчитан на отепление и подготовку горячей воды. В этих устройствах теплообменники меньше, чем в первом примере. Их создают из меди, устойчивых к процессам коррозии сплавов. Части конструкции соединяют пайкой. Подобные узлы достаточно быстро могут быть испорчены накипью. Именно по этой причине на обратку устанавливают фильтр.

Электрический нагрев применяют реже по причине высоких текущих расходов. Однако такое оборудование проще подключить! Его не сложно использовать в комплексе с новейшими системами управления, контролирующими температуру в отдельных помещениях. В большинстве типовых моделей основные функции выполняет ТЭН. Накипь присоединяется к нему или защитному кожуху. Она ухудшает потребительские характеристики. При значительном ухудшении отвода тепла происходит тепловой разрыв.

За рамками данной публикации оставим официальные рабочие условия. Производители публикуют допустимую влажность и другие параметры в сопроводительной документации. Для выполнения этих правил фильтр для газового котла на отопление устанавливают в специально подготовленном техническом помещении. Некоторые компактные модели газовых котлов отопления помещаются внутри стандартной корпусной мебели.

Какие фильтры нужны для дизельных котлов отопления

Лучше всего купить качественный общий проект на стадии строительства или в ходе капитального ремонта. Это поможет учесть особенности основного оборудования и защитных систем. Квалифицированный комплексный подход упрощает реализацию идей, снижает расходы.

Фильтры для дизельных котлов отопления подбирают, изучив результаты лабораторных исследований. Не стоит полагаться на штатное оснащение. Некоторые производители устанавливают на обратку простейшие сетчатые конструкции, которые не пропускают только крупные механические примеси.

В квартире и дачном домике пригодится ограничитель-регулятор. Он предотвратит повреждение паяных швов у дизельного котла при резком повышении напора в центральной магистрали. Такими устройствами дополняют отдельные модели механических фильтров перед газовым котлом.

В загородном доме давление в системе регулирует сам владелец, поэтому приведенная выше комплектация не нужна. Однако здесь выше уровень потребления. Чтобы оптимизировать проект применяют несколько ступеней фильтрации. После первой – делают отвод для полива зеленых насаждений, решения технических задач.

Поступающая в дом вода очищается от железа, сероводорода, солей. После такой подготовки жидкость становиться пригодной для питья. Если необходимо, в холодной магистрали дополнительно используют обратный осмос или проточный комплект из нескольких картриджей.

Электромагнитный фильтр (преобразователь)

Решить проблему элегантно можно с помощью электромагнитного фильтра (преобразователя). Для небольшого дома (квартиры) приобретают технику начального уровня с мощностью потребления до 5 Вт и дальностью действия 600-700 метров. Сделав катушку из нескольких витков провода, можно немедленно приступить к работе. Настройка не нужна, так как генератор самостоятельно устанавливает и поддерживает оптимальный режим.

Самые эффективные приборы можно установить на обратку перед котлом, а также применять не только дома, но и в кафе, ресторанах, иных коммерческих объектах. При потреблении не более 20 Вт в час они защищают от накипи на дистанции 1,9-2,2 км. Функциональность сохраняется при уровне жесткости в 3 раза превышающем отечественные нормативы. Устройство профессиональной серии создает мощное поле, разрывающее оболочки бактерий. Такие электромагнитные преобразователи создают электрические заряды, которые угнетающе действуют на коррозийные процессы.

Механические фильтры на отопление перед котлом

Угольные картриджи и засыпки чрезмерны для данного целевого назначения. Частая замена блоков увеличивает расходы и обязанности пользователей. Вредные для оборудования примеси можно задержать типовой сеткой. Но удобнее приобрести современную модификацию со следующими дополнениями:

  • Прозрачная нижняя часть корпуса упрощает осмотр;
  • Клапан, подключенный к дренажу, пригодится для промывки;
  • Электромагнитный привод с таймером автоматизирует очистку.

Улучшить уровень очистки, но не использовать картридж, можно с помощью механического фильтра перед котлом. Его подключают к сливу и подающей магистрали. Накопленные примести удаляют обратной промывкой. В таком направлении поток разъединяет рабочие элементы.

Подходящий вариант для частного дома – бак с засыпкой из песка. Этом варианте не сложно подобрать необходимый уровень очистки с одновременным обеспечением высокой производительности. Если слой получился слишком большой, понадобится насосное оборудования для повышения давления на выходе.

При выборе любой модели механического фильтра перед котлом Аристон проверяют совместимость по нескольким параметрам:

  • присоединительные размеры резьбы;
  • максимальный напор;
  • габариты изделия.

Если в комплекте имеется электроника, в техническом помещении поддерживают не слишком высокий уровень влажности.

Фильтры для котлов отопления, защищающие от накипи

Самый дешевый способ, это купить полифосфаты. Эти химические соединения добавляют в стиральные порошки, специализированные средства («антинакипины»). В подающий трубопровод врезают пластиковый фильтр с засыпкой. Выбирают место до циркуляционного насоса, подходящее для последующего обслуживания.

Кроме утомительных проверок и пополнения засыпки следует отметить еще один существенный недостаток – загрязнение жидкости защитными препаратами. После такой обработки она сохраняет пригодность для систем отопления. С оговорками ее можно использовать при стирке, если отсутствуют аллергические реакции. Не рекомендуется употреблять воду с полифосфатами для умывания, приготовления блюд и напитков.

Следующий метод безопаснее, но дороже! Оборудование для ионообменных процессов состоит их нескольких баков. Два основных выполняют свои функции последовательно. Параллельное включение сохраняет работоспособность системы питания газового котла в непрерывном режиме. Еще одна емкость нужна для приготовления и хранения регенерационного раствора. Его создают на основе безвредной поваренной соли. Промывка, восстановление и другие действия выполняются под управлением автоматики.

Из краткого описания понятно, что газовый котел отличается высокой сложностью. Засыпка для ионного обмена портится хлоридами, органическим железом, песчинками, иными примесями. Для удовлетворения официальных требований производителя приходится применять предварительную очистку от накипи.  Как и в предыдущем варианте – отсутствуют методики автоматической настройки параметров при изменении уровня жесткости.

Дешевые полифосфаты непригодны для защиты универсальных котлов отопления от накипи. Полноценный комплект ионного обмена предотвращает засорение накипью всей системы. Однако в этом случае значительно увеличивается объем инвестиций.

Иные фильтры, которые можно установить на обратку

Вместо специализированного оборудования можно установить на обратку предварительно очищенную (дистиллированную) воду, незамерзающую жидкость. Необходимо помнить, что подобные теплоносители подходит только для замкнутых контуров систем отопления. Глицерины и некоторые иные средства с повышенной вязкостью создают дополнительное сопротивление, поэтому применяют насосное оборудование.

Сетевые фильтры в комплекте с картриджными фильтрами обеспечивают высокий (97-99%) уровень очистки. Однако такие наборы в обычном исполнении обрабатывают не более 220-260 литров за 24 часа. Этого хватит только на удовлетворение стандартных потребностей одного человека.

Магнитные и топливные эффективно разрушают накипь на сравнительно небольшом расстоянии в несколько метров от обратки дизельного котла. Такой техникой пользуются осторожно, чтобы не разрушить паяные и сварные соединения. Она повреждает эмаль, краску, иные покрытия.

Заключение и дополнительные советы

Водяные фильтры для газовых котлов отопления покупают с учетом реальных потребностей и условий эксплуатации. При одноконтурном подключении радиаторов допустимо применение полифосфатов. Для извлечения солей жесткости из всей поступающей жидкости пользуются ионным обменом. Электромагнитный преобразователь создает защиту для всего объекта, но не загрязняет воду.

ruvoda.com

Фильтр для системы отопления дома: Виды, Установка | 5energy

Большинство домовладельцев, которые хоть раз сталкивались с поломками отопительной системы знают, в какую копеечку может обойтись ремонт. Причин возможных поломок масса. Начиная от перебоев с напряжением, заканчивая примесями тяжелых металлов в воде. Именно нечистоты в теплопроводнике, чаще всего становятся причиной поломки. О том, как уберечь себя от непредвиденных затрат, защитив себя от грязи в проводнике и пойдет речь в данной статье.

Для стабильной работы, необходимо устанавливать специальный фильтр для воды, который встраивается в систему, блокируя на себе мелкие частицы, которые могут попадать в систему.

Фильтры устанавливаются независимо от типа котла, его мощности и других специфик.

Виды фильтров

Существует огромное множество всевозможных фильтров, но основных видов не так много. К ним можно отнести:

  • Фильтр грубой и предварительной очистки. Выглядит в форме отстойника с колбой, в которой скапливается вся грязь.
    Устанавливается, как правило, непосредственно на проточную трубу, к центральной сети водоснабжения.
  • Фильтр тонкой очистки. Способен задерживать остатки грязи до 100 мкм.
    Фильтр представляет собой пластины цилиндрической формы, крепятся, как правило, к стенкам трубы. Данный вид очистной системы является вторичным, используется в качестве дополнительного этапа очистки.
  • Магнитный фильтр. Задерживает металлические остатки, ржавчину и т.д. Представляет собой два магнита, с противоположными полюсами. При прохождении через магнитное поле, образованное с помощью магнитов, металлические частички задерживаются, что в свою очередь блокируют прохождение возможных остатков дальше, в систему.

Как установить фильтр для отопительной системы?

Установить фильтр можно самостоятельно. Для этого достаточно иметь базовые навыки ручной работы, а также небольшое количество инструмента.

Цикл работы прост:

  1. Промываем систему отопления, если она не новая, и уже работала какое-то время без фильтра. Вычищаем от ржавчины, осадков с трубопровода и т.д.
  2. Проверяем, насколько совместимы выбранные нами фильтра с уже имеющейся системой. Если они совместимы, производим монтаж. В зависимости от типа фильтра, монтаж отличается. К примеру, фильтр грубой очистки размещается до котла, на трубе сети водоснабжения. А вот фильтр тонкой очистки, монтируется непосредственно в трубе, на определенном участке системы.
  3. Перед и после фильтра устанавливаем специальные краны, которые можно будет закрыть, в случае необходимости, для проведение обслуживающих мероприятий с фильтрами.

Чистить фильтры нужно не реже чем раз в два месяца. Иначе, прохождение воды может затруднено. Помните, даже такая мелочь, как фильтр может сэкономить достаточно большое количество денег на ремонте.

5energy.ru

Очистка воды перед котлом и бойлером

Каждый владелец загородного, частного или дачного дома знает, как важна бесперебойная работа автономной системы отопления, «сердцем» которой является котел. Снижение функциональности и выход из строя котла и других конструктивных частей отопительной системы – серьезная проблема, для решения которой требуется много сил, времени и средств.

Одной из главных причин поломок котла являются загрязнения, присутствующие в воде. Если с пылью, грязью, ржавчиной и окалиной можно справиться с помощью установки механического фильтра, то другой «злейший враг» оборудования – жесткость воды – требует особого внимания.

Жесткая вода характеризуется повышенным содержанием кальция и магния. Растворенные соли этих химических веществ откладываются в виде накипи на нагревательных элементах котельного оборудования и водонагревателей, что вызывает множество проблем - от повышенного расхода электроэнергии до выхода агрегата из строя.

Если магниевая составляющая в воде значительно выше кальциевой, то это свидетельствует о повышенном показателе общего солесодержания (минерализации), которое выражается так же, как и излишняя жесткость воды, то есть в виде накипи.

Все это говорит о важности очистки жидкости перед подачей в бойлер, колонку или котел.

Способы очистки воды для котла

Подбор фильтрующего оборудования зависит от степени и характера загрязнения воды. Так, для борьбы с повышенной минерализацией лучше всего использовать системы обратного осмоса, которые монтируются непосредственно перед подачей воды в котел. Обратноосмотические установки оснащены специальной мембраной. Через нее под сильным давлением подается вода, а все частицы и микроэлементы, размер которых меньше пор полупроницаемой перегородки, задерживаются и смываются в дренаж. К таким загрязнениям относятся и неорганические, и органические вещества, в том числе солей щелочноземельных металлов. Системы обратного осмоса деминерализуют воду, снижая ее жесткость до 0,1-0,2 мг-экв/л, что вполне достаточно для использования не только в технических, но и в бытовых нуждах.

Механические загрязнения, которые присутствуют в любой воде, удаляются с помощью сетчатых или дисковых фильтров. Сетчатые картриджи обеспечивают высокую скорость фильтрации, компактны, долговечны. Основной конструктивной особенностью дисковых фильтров является стопка рельефных пластиковых дисков, на каждом из которых имеются канавки определенной длины и глубины. В процессе эксплуатации диски сжимаются, пропуская воду и удерживая загрязнения, которые впоследствии сливаются в дренаж. Как и фильтры сетчатого типа, дисковые фильтрующие элементы отличаются высокой скоростью работы и надежностью. Стоит добавить, что для более качественной работы лучше выбирать фильтры с обратной промывкой - эта возможность позволит автоматизировать систему фильтрации и минимизировать временные и технологические издержки.

В зависимости от нагрузки на котел или водонагреватель, для умягчения воды можно использовать несколько видов оборудования. К ним относятся:

  • Полифосфатный фильтр. Представляет собой простую конструкцию, главным элементом которой является колба, заполненная кристаллами полифосфата натрия в качестве фильтрующего слоя. Принцип работы полифосфатного фильтра прост: вода, проходя фильтрующий слой, обогащается полифосфатом натрия, который, в свою очередь, создает пленку на молекулах кальция и магния. Такой эффект препятствует взаимодействию солей жесткости с горячей водой и, следовательно, образованию накипи. Полифосфатный фильтр устанавливается непосредственно перед агрегатом, в который подается вода.
  • Магнитный фильтр. Среди достоинств этого типа фильтров – эффективное разрушение уже образовавшейся накипи, которая со временем становится рыхлой и выносится водой. Действие магнитного поля основано на простой физике: 2 магнита, расположенные внутри фильтрующего элемента, создают магнитное поле, которое преобразует соли жесткости в другие состояния, не представляющие опасности. Иными словами, деформация ионов магния и кальция не дает им образовывать накипь. Другими преимуществами магнитных типов является долговечность (до 50 лет службы) и простота эксплуатации – в частности, они не требуют технического обслуживания. Однако магнитные фильтры имеют один существенный недостаток, который получил название «эффект привыкания воды». Он заключается в том, что омагниченная вода сохраняет свои качества в течение одних-двух суток, поэтому определенный объем теплоносителя требуется регулярно «подмагничивать».
  • Электромагнитный прибор. В данном случае главным «инструментом», предотвращающим образование накипи, являются электромагнитные волны. Они деформируют структуру солей жесткости, образуя хрупкую арагонитовую форму, в результате чего старые отложения рассыпаются на хлопья и уносятся водой. Главными достоинствами электромагнитных фильтров по сравнению с магнитными является отсутствие эффекта «привыкания воды» и то, что такие приборы не меняют ее солевой состав. Кроме того, электромагнитные устройства потребляют мало энергии и совершенно безвредны для здоровья человека.
  • Установка ионообменного умягчителя. При фильтрации воды через ионообменную смолу «вредные» ионы кальция и магния заменяются «безопасными» ионами натрия, что предотвращает отложение накипи. При очистке воды перед котлом или бойлером целесообразно устанавливать ионообменные умягчители кабинетного типа, отличающиеся компактностью и экономичностью.

Подводим итоги

Для правильного выбора систем и приборов фильтрации рекомендуется сделать анализ воды. Кроме того, важно понимать, что фильтры разных типов должны работать в комплексе. К примеру, фильтры грубой очистки будут улавливать крупные частицы не только на входе в котел, но и на выходе – в процессе работы умягчителей старая накипь будет разрушаться и уноситься потоком воды.

Таким образом, очистка воды перед котлом, колонкой или бойлером продлит срок службы оборудования и повысит его эксплуатационные свойства.

Подходящее оборудование для защиты котлов, колонок и бойлеров вы можете найти на нашем сайте в разделе: " Умягчительные фильтры".

filter-nn.ru

Нужно ли ставить фильтр для очистки воды в системе отопления

Должны быть фильтры отстойники!

Не стоит, вот основные причины: а) он бысро забьётся грязью; б) очистка фильтра - перекрытие отопления; в) воздух в системе после чистки фильта. Если же есть желание, то есть хорошие поточные фильтры с фильтром-сеткой из нержавеющей стали.

Не стоит, создаст лишнее гидравлической сопротивление, а если забъется, то еще и холодно будет 🙂

Желательно, особенно если он стаканного типа с отстойником (ну, как в тракторах) . У меня такой, т. к. имеется ещё насос в системе. Это не сложно 1 раз в мес. отвернуть стакан и промыть его. Зато душа спокойна.

я бы не ставил.... лишний геморой вам.... забъется... чистить... система колектиная, мало ли мусора там....

Ставить нужно обязательно, в противном случае налетаете на скорую замену теплообменника котла (забьется мусором из батарей) или поломки насоса. Читайте инструкцию к котлу! Так же из за неправильного монтажа котла слетит гарантия.

перед входом в котел из водопровода надо поставить хороший фильр а то от нашей воды у них капут получается (у импортных) , а батареи то хоть прочистили перед установкой? или вся старая накипь в котел?

Обязательно механический (лучше с магнитной вставкой) на обратке перед котлом, а то придется чистить теплообменник котла вместо фильтра - это, я думаю, много сложней. Если вода жесткая, то еще нужно поставить дозатор полифосфатов на подпитке: если используете встроенный клапан для заполнения котла, то поставьте дозатор с байпасом на вводе водопроводной воды в котел и подключайте его во время подпитки контура отопления.

На входе к котел обратки из системы отопления ставится обычный механический фильтр с сеткой. Это даже не обсуждается, так как в котле стоит насос, а перед насосом ставить фильтр обязательно. У циркуляционных насосов очень маленькие зазоры и любая грязь может вывести его из строя. Перед отопительным сезоном прочищается фильтр и прокручивается вал насоса-это тоже обязаловка. Если котел двухконтурный, то на входе в котел из водопроводной системы ставится магнитный преобразователь, он не позволяет откладываться накипи на стенках ситемы горячего водоснабжения. Плюс обязательно установка стабилизатора, платы на Вайленде часто летят. Без этого у нас котлы в эксплуатацию не принимаютсяч и на гарантию не ставятся.

Ставить обязательно на входе холодной воды и на обратке системы отопления. Промывной 100 микроннник по диаметру обратки. Можно на размер больше. 1-я чистка через 2 месяца, 2-я через 4 месяца, 3-я полгода, 4 год. При условии что воду редко или не когда не сливаете с отопления. Будет вонять тухлыми яйцами. Это хорошо вода отдала свой кисларод и перестанет забивать фильтр. Нармальный пусконоладчик пометку зделает в документах и гарантии на дорогое оборудование у вас НЕБУДЕТ! ! С филтром котёл дольше прослужит поверте! Всё что вы чистите в сетке то делетанты оставили наслаиватся в змеевике (К ПЕРЕГРЕВУ ГОТОВЯТСЯ) А но вам надо???? Ещё рекомендую кран поставить перед фильтром. Для того чтобы закрыв его и кран под котлом можно было чистить фильтр не сливая отопление. Если отопление городское то ненадо. Лучше перед сизонам отопительным открутить радиатор и промыть. Вазможность такая есть?? 7

Ставьте вот такой фильтр. Эффект гарантирован!!! <img data-big="1" data-lsrc="//otvet.imgsmail.ru/download/196578845_141d83fd8ab14a54f61aafae085b8a65_120x120.jpg" alt="" src="//otvet.imgsmail.ru/download/196578845_141d83fd8ab14a54f61aafae085b8a65_800.jpg">

touch.otvet.mail.ru

Грязевики для систем отопления - назначение и основные типы фильтров

Любая система отопления, неважно, центральная или полностью автономная – это достаточно сложный «организм», включающий немало элементов, каждый из которых выполняет то или иное предназначение. И в этом перечне комплектующих обязательно должно найтись место и для устройств фильтрации и очистки теплоносителя. Эту функцию принимают на себя грязевики.

Грязевики для систем отопления

Грязевики для систем отопления

При проектировании центральных отопительных систем подобные фильтры планируют в обязательном порядке, как в котельные или на тепловых станциях, так и на коллекторах и элеваторных узлах непосредственно в подключённых к теплосетям зданиях. А вот в индивидуальном строительстве нет-нет, да и встречаются ситуации, когда неопытные собственники дома не в полной мере представляют, насколько важны грязевики для систем отопления, и не включают их в самостоятельно разрабатываемую схему. И совершенно напрасно – эти совсем недорогие, несложные в установке и обслуживании устройства способны существенно улучшить работу всей системы, значительно продлить безаварийный период ее эксплуатации, избавить хозяев от достаточно трудоемкой и грязной работы по периодической очистке и промывке труб и радиаторов, намного снизить эксплуатационные расходы на обогрев жилья.

Содержание статьи

Предназначение фильтров-грязевиков и преимущества их использования

Переносчиком тепловой энергии от котла или централи к радиаторам является жидкий теплоноситель. Чаще всего в этой роли выступает вода, чистая или с какими-либо химическими присадками. В определенных условиях, например, в частных домах, где хозяева не проживают круглый год, нередко используется и специальные жидкости, устойчивые к отрицательным температурам – антифризы, но и в них вода занимает значительную часть общего объема.

Вода – это всегда весьма активный окислитель, вызывающий коррозию металлических деталей тепловых трасс, внутридомовых разводок, радиаторов, запорно — регулирующей арматуры. Образовавшиеся частички ржавчины со временем отслаиваются от стенок и подхватываются потоком. Однако, если в трубе, на кране, в радиаторе, на соединительном сварном или резьбовом стыке, в тройнике или на повороте создаются определенные условия (заужение прохода, неровность, наплыв от сварочного шва, изменение направления потока и т.п.), то это место с большой долей вероятности становится уязвимым для образования пробки – мелкие частицы окалины оседают, скапливаются, наслаиваются, суживая, а иногда и полностью перекрывая проход теплоносителю.

Многим, наверное, знакома ситуация, когда радиаторы отопления нагреваются неравномерно, не по всей своей площади. Случается и так, что в батарее несколько секций вообще остаются холодными – теплоноситель через них явно не циркулирует.

Забитые грязью секции радиаторов - причина их неравномерного нагрева

Забитые грязью секции радиаторов — причина их неравномерного нагрева

Если проверка показывает, что воздуха в радиаторе нет, то подобная картина может быть вызвана только скоплением грязи.

Иногда при вскрытии батареи можно увидеть подобную "печальную" картину

Иногда при вскрытии батареи можно увидеть подобную «печальную» картину

Требуемую теплоотдачу такие радиаторы обеспечить не смогут, и придется прибегать к экстренным мерам – снимать их и проводить тщательную промывку. А это, поверьте, весьма сложный и трудоемкий процесс.

промывКак проводится промывка радиаторов отопления?

Существует несколько технологий очистки труб и радиаторов от скоплений грязи и наслоений накипи. Подробно о том, как выполняется промывка системы отопления, а затеи и ее проверка методом опрессовки рассказано в специальной публикации нашего портала.

Зарастают грязью не только радиаторы – она забивает и каналы труб, краны, воздушные клапаны, патрубки расширительных бачков и т.п. В итоге работа системы отопления начинает полностью выходить из сбалансированного состояния.

Забитые трубы - это дополнительная, совершенно излишняя нагрузка на насос и котел, никому не нужные расходы на энергоносители

Забитые трубы — это дополнительная, совершенно излишняя нагрузка на насос и котел, никому не нужные расходы на энергоносители

Так, зауженные проходы не обеспечивают необходимого объема циркуляции теплоносителя, и чтобы добиться нужной температуры приходиться повышать текущую мощность работы котла. Мало того, слой налета на стенках труб и радиаторов становится «термоизоляционной прокладкой», то есть теплообмен резко снижается. А это – еще одна причина возрастания затрат на отопление.

Эта «мигрирующая» грязь и твердые частицы могут привести к дополнительной нагрузке на циркуляционный насос, к порче его турбины и полному выходу из строя. Ну а самое печальное будет, если засоры образуются в теплообменнике котла – это в большинстве случаев приводит к прогоранию теплообменника, нередко влекущего замену всего дорогостоящего оборудования в целом.

Повышенная концентрация твердых включений может серьезно изменить электролитические характеристики теплоносителя, что крайне нежелательно для систем отопления, работающих от электродного (ионного) котла.

ионЭлектродные котлы требуют особых свойств теплоносителя

Принцип работы электродных котлов в корне отличается от других нагревателей. Подробнее об устройстве и характеристиках ионных котлов отопления – в специальной публикации нашего портала.

Полностью исключить образование твердых взвесей в контурах и приборах теплообмена системы отопления, увы, не представляется возможным. Значит, необходимо организовать «точку сбора», в которой мусор и грязь будут задерживаться, отфильтровываться из жидкости, а затем – регулярно удаляться, причем очень доступными приемами, не требующими демонтажа каких-либо узлов системы отопления. Именно это и является основной функцией фильтров-грязевиков.

Оснащение системы такими фильтрующими устройствами сразу дает ряд преимуществ:

  • Самые сложные и дорогостоящие узлы системы – насос и котел, получают надежную защиту от загрязнения, зарастания каналов и порчи. Следовательно, значительно возрастает их эксплуатационный ресурс.
  • Исчезает необходимость частого слива теплоносителя для замены новым, чистым – он и так будет поддерживаться в удовлетворительном для использования состоянии. Учитывая то, что некоторые теплоносители стоят весьма немало – это еще одна статья существенной экономии.
  • Использование фильтров и качественного, правильно подобранного теплоносителя надолго освободят хозяев от процедуры очистки и промывки все системы отопления.

носитМногое зависит от качества теплоносителя

Безусловно, максимальной эффективности и безопасности эксплуатации отопительной системы можно достичь, только используя качественный теплоноситель. Специальная публикация нашего портала полностью посвящена разновидностям и характеристикам теплоносителей для систем отопления.

  • Чистые от грязи и твердых наслоений радиаторы отопления дают максимальную теплоотдачу, а свободные каналы труб, фитингов, соединительных узлов и регулировочной арматуры – минимальное гидравлическое сопротивление теплоносителя. И то и другое позволяет котлу и насосу работать оптимально с минимальным потреблением соответствующих энергоносителей. Причем, подсчитано, что в целом эффект экономии эксплуатации «чистой» системы, по сравнению с имеющей грязевые наслоения, может достигать даже 40%.

Одним словом, есть о чем задуматься – установка сравнительно недорогого и простого в эксплуатации устройства сразу дает хозяевам массу преференций.

Основные типы фильтров-грязевиков и их устройство

Общая классификация фильтров механической очистки

В фильтрах грубой механической очистки воды от твердых примесей (которые и заслужили название грязевиков) используется три основных принципа отделения взвесей:

Грязевик-отстойник, в котором отделение твердых частиц идет за счет сил гравитации

Грязевик-отстойник, в котором отделение твердых частиц идет за счет сил гравитации

  • В фильтрах-отстойниках используется гравитационные силы – вследствие резкого увеличения объёма и, соответственно, падения скорости потока твердые частицы под действием силы тяжести оседают на дно. Нередко это дополняется еще и резким изменением направления движения – тогда в «работу» включается еще турбулентные и центробежные силы, выносящие более инертные тяжелые частицы на периферию потока, где они оседают, освобождая тем самым воду.

Типичное устройство подобного грязевика приведено на схеме ниже:

Схема действия фильтра-отстойника с предусмотренным конструкцией изменением направления потоков теплоносителя

Схема действия фильтра-отстойника с предусмотренным конструкцией изменением направления потоков теплоносителя

Обычно это вертикально расположенные цилиндрический корпус (поз. 1), в который вварена два патрубка с фланцевыми соединениями: входной (поз. 2) и выпускной (поз. 3). Снизу корпус закрыт фланцевой заглушкой (поз. 4), верх – заварен наглухо. В донной заглушке обычно имеется патрубок (поз. 5) для монтажа к нему крана для проведения профилактических работ – слива шлама и промывки фильтра. Сверху также имеется патрубок (поз. 6) – здесь устанавливают кран для выпуска воздуха при заполнении системы теплоносителем.

В полости центрального цилиндра может стоять одна или несколько перемычек (поз. 7) которые резко изменяют направление потока проходящей через фильтр воды (показан синими стрелками). Твердые включения (поз. 8) оседают вниз, где образуется слой шлама (поз. 9), регулярно очищаемый при проведении профилактики.

Подобные фильтры, как правило, устанавливаются на крупных трубопроводах, например, на промышленных предприятиях. В условиях системы отопления дома их применение не слишком рационально. Однако принцип гравитационной очистки воды успешно используется в других моделях фильтров.

В сетчатых фильтрах главным элементом является сетка с мелкими ячейками

В сетчатых фильтрах главным элементом является сетка с мелкими ячейками

  • Сетчатые фильтры – в них поток воды пропускается через сетчатую структуру с ячейками определенного размера. Все частицы, диаметр которых превышает размер ячейки, остаются в фильтре.
Отделение взвесей в таких фильтрах происходит за счет действия постоянных магнитов

Отделение взвесей в таких фильтрах происходит за счет действия постоянных магнитов

  • В магнитных фильтрах, понятно по названию, установлены постоянные магниты, которые притягивают к себе мелкие частицы металла и металлической окалины. Признано, что установка магнитного фильтра, кроме того, резко уменьшает вероятность образования накипи на стенках труб и в теплообменниках нагревательных приборов.

Как уже упоминалось, очень часто в современных фильтрах-грязевиках, используемых для систем отопления, сочетаются два, а иногда – и все три принципа механической очистки воды.

По типу монтажа в систему фильтры грязевики могут быть в трех различных исполнениях:

  • На трубах малого и среднего диаметра, свойственных автономным системам отопления, часто устанавливаются муфтовые фильтры.
Фильтр с муфтовым типом соединения

Фильтр с муфтовым типом соединения

С обеих сторон такого изделия для подключения к трубам предусмотрены муфты с внутренней (встречаются модели с внешней) резьбой. На корпусе фильтра, соответственно, предусмотрены шестигранники для заведения рожкового, разводного или газового ключа при монтаже или демонтаже. Подобные фильтры обычно сразу «запаковываются» в систему при ее сборке.

  • С резьбовыми соединениями на трубах среднего и большого диаметра (свыше 2-х дюймов) работать крайне сложно, поэтому на таких участках чаще всего устанавливаются фильтры с фланцевым соединением.
Фильтр грязевик с фланцевым соединением

Фильтр грязевик с фланцевым соединением

Фланцевое соединение подразумевает установку уплотнительного кольца, а потом – обтяжку болтами. При первоначальной установке подобного фильтра забот несколько больше, так как требуется приваривание ответных фланцев на трубу в строго установленной позиции с соблюдение монтажной длины изделия. Но зато при необходимости снятия фильтра — это выполнить будет достаточно просто, не прибегая к демонтажу целого участка разводки.

  • Есть фильтры, которые монтируются к трубам «наглухо» — с обеих сторон у таких устройств имеются патрубки, по краю которых пущена фаска – для сварного шва.
Существуют модели, которые просто наглухо ввариваются в трубопровод

Существуют модели, которые просто наглухо ввариваются в трубопровод

Наверное, единственное преимущество таких фильтров – более низкая стоимость. Но в случае аварии или необходимости замены придется вырезать участок трубы.

Фильтр-грязевик, специально предназначенный для установки в полипропиленовый трубный контур

Фильтр-грязевик, специально предназначенный для установки в полипропиленовый трубный контур

К несъемным, привариваемым грязевикам можно отнести и фильтры в полипропиленовом корпусе – специально предназначенные для аналогичных по исполнению труб малого диаметра.

Они также ввариваются сразу при монтаже трубной разводки, и для их замены, если будет такая необходимость, придется вырезать целый участок. Поэтому, наверное, особой популярностью они не пользуются – обычно большинство мастеров предпочитает устанавливать металлические муфтовые, а уже потом с них переходить на полипропилен.

По способу обслуживания фильтры также имеют свою градацию:

  • Самопромывные – в таких грязевиках в нижней части предусмотрен кран, при открытии которого скопившаяся грязь (шлам) вымывается потоком воды. Одновременно с этим происходит очищение фильтрующей сетки.
Фильтры с реализованной возможностью самопромывки

Фильтры с реализованной возможностью самопромывки

Для более качественной промывки сетки нередко при монтаже фильтра предусматривают обводной байпас с вентилем. Это дает возможность при проведении обслуживания перенаправить поток воды с обратной стороны –даже плотно застрявшие в ячейках твердые включения так очень хорошо вымываются и сливаются в дренажный кран.

  • Промывные фильтры. Они не требуют демонтажа всего изделия – после отключения участка системы от подачи теплоносителя достаточно вывинтить пробку или снять фланцевую заглушку, вынуть фильтрующий элемент и произвести его очистку и промывку (в случае необходимости или в моделях с картриджными вставками – замену на новый). Затем фильтр собирается в обратном порядке – и он снова готов к эксплуатации.
В промывном устройстве для профилактических работ потребуется снять фильтрующий элемент

В промывном устройстве для профилактических работ потребуется снять фильтрующий элемент

  • Есть еще категория непромывных фильтров-грязевиков. Чтобы их обслужить, приходится демонтировать полностью все устройство из системы. Безусловно, это весьма неудобно, и подобные изделия спросом не пользуются и практически не устанавливаются в автономных системах отопления.

И, наконец, устройства механической фильтрации можно подразделить на две категории по степени очистки проходящей через них жидкости:

  • Фильтры грубой очистки, которые, в принципе, и называются «грязевиками», имеют сетки, способные задерживать твердые включения размером свыше 300 мкм (0,3 мм).
  • Устройства тонкой очистки рассчитаны на отфильтровывание взвесей размером от 5 до 300 мкм. Они обычно применяются в системах доочистки водопроводной воды для бытовых и пищевых нужд. В системе отопления такие фильтры не применяются – столь высокая очистка здесь не требуется, а сами фильтрующие элементы будут быстро забиваться и требовать замены или промывки.

Теперь рассмотрим наиболее распространенные разновидности фильтров-грязевиков, которые устанавливаются в системах отопления.

Латунные сетчатые «косые» фильтры

Это, пожалуй, самая распространённая категория фильтров-грязевиков, используемых в локальных системах отопления дома. Они имеют муфтовое резьбовое соединение в достаточно широком размерном ряду – от ½ до 2 дюймов, чего бывает вполне достаточно для монтажа на любом трубопроводе автономного отопления.

Конструкция фильтра – достаточно проста:

Устройство латунного "косого" фильтра-грязевика

Устройство латунного «косого» фильтра-грязевика

Литой латунный корпус (поз. 1) представляет собой монолитное сопряжение двух цилиндров, прямого и наклонного (поз. 3). С обеих сторон прямого цилиндра имеются резьбовые муфты для монтажа фильтра (поз. 2). «Косой» цилиндр заканчивается латунной пробкой (поз. 4) с шестигранником под ключ. Межу пробкой и корпусом размещена уплотнительная прокладка, обычно – тефлоновая (поз. 5). В самой наклонной части размещен фильтрующий элемент – сетка из нержавеющей стали (поз. 6) с ячейками определенного размера.

На корпусе обязательно указывается стрелкой правильное направление потока фильтрующейся жидкости. Скошенная часть всегда смотрит вперед по направлению потока.

В таблицах ниже представлены основные эксплуатационные и монтажные параметры латунных «косых» фильтров:

Основные эксплуатационные характеристики латунных «косых» фильтров:

Параметры изделияДиаметр трубопровода
G ½G ¾G 1G 1¼G 1½G 2
Номинальное давление в системе, бар202020161616
Опрессовочное давление, бар303030242424
Размер ячейки сетки, мкм5005005008008001000
Дистанция между центрами ячеек сетки, мм1,11,11,11,41,41,6
Плотность ячеек сетки на 1 см², шт156156156838359
Предельно допустимая температура теплоносителя, °С+150
Степень транспарентности («прозрачности») фильтра, %393939535359
Общая площадь поверхности фильтрации при чистой сетке, см²17,932,644,855,777,1111,0
Средняя пропускная способность устройства при чистом фильтрующем элементе, м³/час3,155,09,915,524,028,5
Номинальный проток теплоносителя при чистом фильтре, м³/час1,412,244,436,9310,712,7
Средний срок службы фильтрадо 30 лет

Монтажные характеристики фильтров:

Условный проход, Ду, ммДиаметр трубной резьбыСтроительные размерыМасса в пустом состоянии, кг
высота  Н, ммдлина L , мм
15G ½40.5510.132
20G ¾47.563.50.213
25G 153680.285
32G 1¼6591.50.573
40G 1½73102.50.750
50G 2881261.160

Монтаж таких фильтров не составляет особого труда для тех, кто знаком с азами сантехнических приемов. Обычно перед фильтром устанавливается отсечной кран – он позволяет перекрыть подачу теплоносителя для проведения профилактических работ по очистке устройства от скопившейся грязи. Но основное, что важно учитывать – это правильную ориентацию фильтра в пространстве:

Правильная установкаНеправильная установка
Правильная установка на горизонтальном участке. Скошенный цилиндр располагается внизу.Довольно часто горе-«мастера» монтируют фильтр пробкой вверх – видимо, из тех соображений, что так легче добраться к ней при обслуживании. Однако, такое размещение приводит к очень быстрому зарастанию грязью прохода в фильтрующую камеру, снижению пропускной способности устройства
Правильная установка на вертикальном участке. Ток теплоносителя организован сверху вниз.Подобное расположение на вертикальном участке с токов теплоносителя вверх не позволяет отфильтрованному шламу концентрироваться в камере очистки для проведения профилактики. Очистительные возможности устройства резко снижаются, а грязь может собираться на стенках труб или на запорной арматуре.

Монтаж фильтра, как правило, производят на трубе обратки перед циркуляционным насосом или котлом, если насос конструктивно является частью котла. Таким образом, из теплоносителя, описавшего полный цикл циркуляции, удаляются все возможные загрязнения, собранные по контуру отопления.

Регулярная прочистка «косого» фильтра особой сложности не представляет. Необходимо просто перекрыть краны подачи теплоносителя с обеих сторон (если за фильтром по ходу течения жидкости установлен обратный клапан, то перекрывать можно только со стороны входа). Затем снизу поставляется емкость для сбора вытекающей жидкости и скопившегося шлама. Гаечным ключом выкручивается пробка, вынимается сетка.

Сетка "косого" грязевика, плотно забитая шламом

Сетка «косого» грязевика, плотно забитая шламом

Сетку следует очистить полимерный щеткой, а затем тщательно промыть сильным напором воды. Проверяется сам стакан «косого» цилиндра – там тоже не должно оставаться отложений. Затем производится обратная сборка с затяжкой пробки. Заодно можно оценить состояние уплотнительной прокладки, так как со временем она может потребовать замены.

Видео: устройство и процесс очистки «косого» фильтра

При приобретении такого фильтра следует проявлять осмотрительность. Все достоинства, упомянутые в таблице, справедливы лишь для качественных латунных изделий (некоторые могут иметь внешнее блестящее никелированное или оксидированное покрытие). К сожалению, на рынке масса дешевых подделок, сделанных из силуминовых сплавов, и гарантировать длительную работу такого фильтра – никто не возьмётся.

Чугунные «косые» магнитные фильтры

Внешне подобные фильтры очень схожи с рассмотренными выше латунными и в целом – проторяют их устройство. Различие же – в материале изготовления: корпус и пробка отлиты из чугуна. Фильтрующий элемент – такая же цилиндрическая сетка из нержавеющей стали. Прокладка между пробкой и корпусом обычно паронитовая.

Чугунный "косой" грязевик с магнитным блоком

Чугунный «косой» грязевик с магнитным блоком

Однако, блок фильтрации дополнен еще одним элементом. По оси пробки жестко установлена стойка, на которой с определённым интервалом расположены дискообразные постоянные магниты из стойкого к коррозии материала. Таким образом, фильтрация проходит в двух направлениях – сетка улавливает механические примеси, а магнитный блок – частицы металла и окалины. Качество очистки теплоносителя от этого только выигрывает.

Основные характеристики выпускаемых чугунных «косых» магнитных фильтров:

Условный проход, Ду, ммДиаметр трубной резьбыСтроительная высота, ммСтроительная длина , ммРазмер шетсигранника под ключ, S, ммРазмер ячейки металлической сетки, мм
 Н Н1LL1
25G 180140120200321,2х1,2
32G 1¼100155140220461,4х1,4
40G 1½11018016028046

Обратите внимание, что в графах монтажных размеров указаны по два значения длины и высоты. L и H – это обычные монтажные величины, а L1 и h2 – с учетом обязательного оставления необходимого пространства для свободного извлечения пробки со стойкой и магнитами при проведении профилактических работ.

В остальном же порядок установки таких фильтров в систему и процесс очистки – не отличаются от аналогичных операций с «косыми» латунными. При этом очистке и промывке подвергается и стойка с магнитными дисками.

Фланцевые магнитные фильтры-грязевики

Такие фильтры практически полностью принципом действия повторяют чугунные «косые» — разница лишь в размерах. На трубах от G 2 и выше обычно устанавливаются фланцевые устройства.

Фланцевый магнитный фильтр-грязевик

Фланцевый магнитный фильтр-грязевик

Вместо резьбовой пробки также стоит заглушка фланцевого типа. На ней часто находится место для сливного отверстия, закрытого пробкой, позволяющего время от времени производить слив шлама и промывку, не прибегая к снятию всей заглушки.

Характеристики фланцевых магнитных фильтров

 Условный проход, Ду, ммСтроительные размеры изделийДиаметр отверстия под болт фланца, d , ммКоличество отверстий под болт на фланце, n, штРазмер ячейки сетки, мм
высота, ммдлина , мм
 Н Н1L L1
501402002302801841,4х1,4
65165250290355184
80195275310385188
100215315350425188
1503204904806452282х2
2004156306508902212

При установке таких фильтров также учитывается монтажные длина и высота (Lи H), и эксплуатационные (L1 и h2) – с учетом места для снятия заглушки и извлечения сетки и магнитного блока.

Абонентские фильтры грязевики-отстойники

К числу наиболее распространенных фильтров, устанавливаемых на тепловых магистралях, в частности, на участках их подключения к внутридомовым сетям, относятся так называемые абонентские фильтры. Они могут выпускаться в вертикальном или горизонтальном исполнении, но вертикальное встречается значительно чаще. В таких устройствах сочетаются функции отстойника и сетчатого фильтрования пропускаемой через них жидкости.

Такие фильтры-грязевики получили название "абонентских"

Такие фильтры-грязевики получили название «абонентских»

Такие устройства обладают очень высоким эксплуатационным ресурсом, просты в обслуживании, а их солидный внутренний объем позволяет сократить частоту регулярных профилактических работ.

Примерная схема устройства абонентского фильтра-грязевика

Примерная схема устройства абонентского фильтра-грязевика

Конструктивно они представляют собой цилиндрический корпус из стальной трубы (поз. 1). С двух сторон в него вварены патрубки с фланцем – входной (поз. 2) и выпускной (поз. 3). Условный диаметр патрубков соответствует трубе, в которую врезается фильтр.

У выпускного патрубка – особая конструкция. Он длиной достигает примерно центральной оси цилиндрического корпуса, и с внутренней части – заглушен. На отрезке от стенки до заглушки в его стенках высверлены отверстия диаметром от 5 до 8 мм, с таким расчетом, чтобы общая их площадь была не менее удвоенной площади сечения патрубка. Сверху этих отверстий уложена фильтрующая сетка (поз. 3) с ячейками соответствующего размера.

По нижнему краю корпуса-трубы приварен фланец, к которому болтами крепится дно-заглушка (поз. 5). Обычно в заглушке предусматривается возможность установки сливного крана (поз. 6) для регулярной очистки полости от скопившейся грязи.

Крышка фильтра приварена наглухо, но в ней есть патрубок или отверстие для монтажа воздухоотводного крана (поз. 7).

Характеристики линейки вертикальных абонентских фильтров-грязевиков

Условный проход, Ду, ммМонтажные размерыМасса в пустом состоянии, кг
высота H, ммдлина L, мм
4021730816.7
5024035922.7
6536941945
8036941948.9
10042147370
12542147373
150563526103.3
200669626184
250785730269

Теплоноситель, проходя через подобный фильтр, проходит две ступени очистки. Крупные и средние частицы выпадают в осадок под действием гравитационных и центробежных сил, а более мелкие уже удерживаются на сетке.

Благодаря простоте и надёжности конструкции, относительно невысокой стоимости производства, большому эксплуатационному потенциалу такие абонентские фильтры массово применяются во внутридомовых разводках систем отопления. В частности, они являются обязательным элементом элеваторного узла.

элевЧто такое элеваторный узел системы отопления?

Температуру и рабочее давление теплоносителя, поступающего из тепловых магистралей, необходимо довести до определенных значений, соответствующих возможностям и потребностям конкретной внутридомовой системы отопления.  Одно из наиболее простых и надежных решений – установка элеваторного узла, о конструкции и принципе работы которого рассказано в специальной публикации нашего портала.

Самопромывной фильтр-грязевик с дополнительной функцией воздухоотводчика

И в заключение публикации – обзор еще одной из разновидностей фильтров. Это – современные самопромывные устройства в компактном вертикальном корпусе, которые не займут много места и обеспечат качественную очистку теплоносителя от примесей.

Мало того, некоторые модели оснащены дополнительной опцией – они позволяют сепарировать (отделять) растворенные в газы и автоматически отводить их, предупреждая известный «бич» любой отопительной системы – ее «завоздушивание», то есть образование воздушных пробок.

Один из таких фильтров представлен на схеме:

Современный фильтр-грязевик может сочетать еще и функцию автоматического воздухоотводчика

Современный фильтр-грязевик может сочетать еще и функцию автоматического воздухоотводчика

Обычно корпус такого фильтра – это металлический цилиндр (поз. 1), с муфтовым соединением к входному (поз. 2) и выпускному (поз. 3) патрубкам. Снизу к нему прикручен стакан (поз. 6) для сбора шлама (поз. 7)- он может быть также металлическим или пластиковым, в том числе, на некоторых моделях – прозрачным, что позволяет осуществлять визуальный контроль за состоянием фильтра. Внизу стакан оканчивается краном (поз. 8) для проведения очистки и промывки устройства.

Внутри центральной части корпуса установлены сетки. Одна из них, внешняя, более крупная (поз. 4), выполняет роль сепаратора воздуха и других растворенных в воде газов. На ней происходит накопление и рост пузырьков, которые затем, при достижении определенного размера, самостоятельно поднимаются вверх под действием силы гравитации.

Внутренняя сетка с мелкими ячейками (поз. 5) служит для отфильтровывания из теплоносителя твердых частиц.

Сверху корпуса прикручен блок для сбора сепарированного воздуха (поз. 9) с системой автоматического его отвода. Конструкция клапана включает в себя поплавок (поз. 10), связанный рычагом-актуатором (поз. 11) с игольчатым клапаном (поз. 12). По мере накопления воздуха в блоке поплавок опускается все ниже, и достигая определенного уровня, через рычаг открывает игольчатый клапан. Воздух выходит через имеющиеся в крышке (поз. 13) отверстия, поплавок вновь поднимается, а клапан закрывается.

О процедуре прочистки таких фильтров от шлама уже упоминалось в публикации – достаточно открыть кран снизу и вымыть грязь потоком воды. Еще лучше, если для прочистки предусмотрена возможность создания обратного тока жидкости.

Пример фильтра-грязевика с магнитными вставками, функцией самопромывки, автоматическим воздухоотводчиком и двумя манометрами

Пример фильтра-грязевика с магнитными вставками, функцией самопромывки, автоматическим воздухоотводчиком и двумя манометрами

Некоторые фильтры такого типа дополнительно оснащаются магнитными вкладышами, что повышает эффективность очистки. Кроме того, многие модели имеют встроенные манометры, показывающие давление жидкости на входе и на выходе из фильтра. Простое сравнение показаний этих приборов может дать вполне наглядную картину степени забитости фильтрующих элементов шламом (при чистом фильтре показания должны быть примерно равными), то есть просигнализировать о необходимости проведения профилактики.
