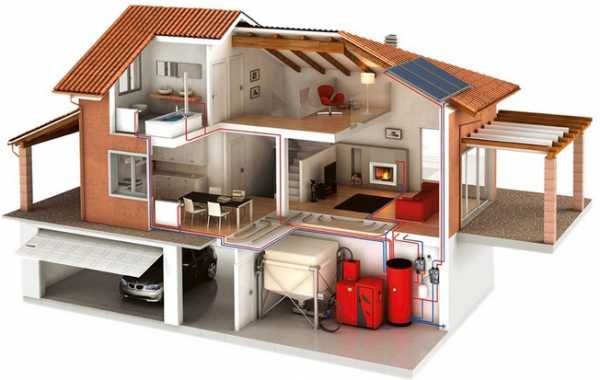

Тонкости установки твердотопливного котла в частном доме

Установка твердотопливного котла (ТТ) позволяет значительно сократить расходы на отопление жилища. При правильном подходе, экономить можно не только в процессе эксплуатации, но и на стадии монтажных работ, выполнив их своими руками.

Об основных требованиях и тонкостях установки котельного оборудования и будет рассказано в данной публикации.

Котельное помещение: удобство или необходимость?

в частном доме не требует специальных разрешений и может быть проведена собственноручно, но следует быть готовым к обустройству топочного помещения: отдельного, хорошо проветриваемого, выполненного с соблюдением всех правил противопожарной безопасности. Теперь обо всем более подробно.

Важно! На основании СНиП 42-01-2002. наличие отдельного котельного помещения требуется отопительному оборудованию, мощностью более 60кВт. При меньшей мощности, оборудование может быть установлено на кухне дома. При этом объем помещения должен быть не менее 15м

3, а высота потолков от 2,5 м.

Несмотря на некоторые финансовые вложения, большинство домовладельцев

. Все дело в возможном выбросе угарного газа и грязи, от использования твердого топлива.

Важно! Если планируется использовать твердотопливную котельную установку, мощностью от 60 до150кВт, то монтаж может производиться в любом отдельном помещении дома (и на любом этаже), объемом не менее 15м³. Если мощность котлоагрегата превышает 150кВт, то монтаж должен производиться в пристройке или отдельном помещении первого (или цокольного) этажа. Объем помещения котельной не менее 15м³.

Есть несколько общих требований, на которые следует обратить внимание. Топочное помещение должно:

• иметь окно с возможностью проветривания. Площадь остекления нормируется: 0,03м²/ 1м³ объема помещения.
• быть оборудовано дымоотводящей системой;
• быть оснащено системой вентиляции, канализации и водоснабжения;

к оглавлению ↑

Фундамент

Необходимо сказать несколько слов об основании, на которое устанавливается ТТ оборудование.

• Для котлоагрегатов, мощностью до 50кВт в качестве основания может быть использована стяжка.
• Для оборудования, мощностью более 50кВт требуется отдельный фундамент из бетона, не связанный с основанием дома.
• Фундамент должен выступать минимум на 250 мм за пределы котельной установки.

в деревянном доме не отличается какими-либо особенными требованиями, за исключением использования материалов пола. Нельзя устанавливать ТТ котлоагрегат на деревянное основание.

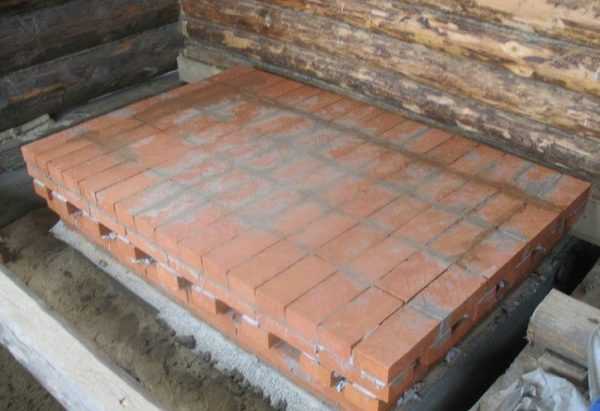

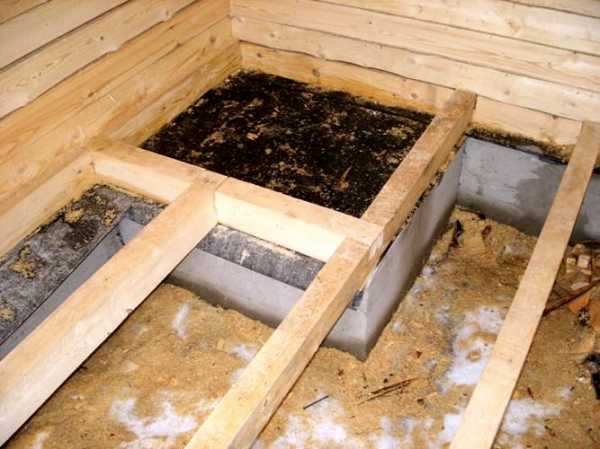

Совет: Если в деревянном доме не предусмотрен отдельный фундамент для котельной установки, то сделать его можно из огнеупорного кирпича, на который укладывается лист асбеста и металла. Основание должно быть больше ТТ котла (минимум) на 150 мм. с каждой стороны. Перед загрузочной дверцей, металл должен выходить за пределы отопительной установки минимум 200 мм.

Проблема связана с большим весом мощных отопительных установок и вибрационными нагрузками, которые оказывают на опору ТТ котлы, оборудованные шнековым конвейером для подачи топлива.

Важно! Для обеспечения необходимой огнестойкости (45 мин.) топочные должны быть выполнены из негорючих материалов.

к оглавлению ↑

Вентиляция

Залогом правильного горения топлива в ТТ оборудовании является качественная и надежная естественная , которая рассчитывается исходя из мощности котельной установки и габаритов топочного помещения. В большинстве случаев, для котельного оборудования, мощностью до 35кВт достаточно организовать:

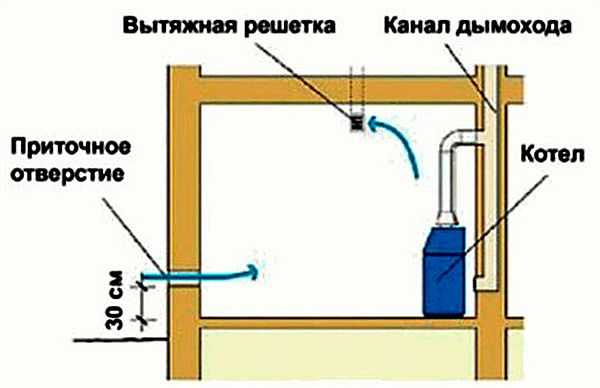

• приточное отверстие с решеткой, сечением 300/300 мм в нижней части противоположной от котла стены)
• вытяжное отверстие с решеткой, сечением 400/400 мм на высоте, не более 30 см от потолка.

Важно! Приточно-вытяжная система вентиляции в котельной необходима: в процессе горения топлива создается разряжение, которое компенсируется приточным воздухом. Вытяжка нужна для удаления продуктов горения, попавших в помещение топочной.

Немного отвлечёмся, так как хотим сообщить вам, что нами был составлен рейтинг твердотопливных котлов по модеям. Подробнее вы сможете узнать из следующих материалов:

к оглавлению ↑

Дымоход

Любой котельное оборудование, в котором тепловая энергия производится путем сжигания топлива, должно быть оснащено дымоотводом. Как правило, дымовая шахта закладывается еще на этапе проектирования здания. Если стационарный дымоход в топочной не предусмотрен, то его следует смонтировать самостоятельно. Чаще всего для этого применяются сендвич-модули из нержавеющей стали, которые представляют собой двустенные, утепленные отрезки дымохода, которые легко собираются в единую конструкцию.

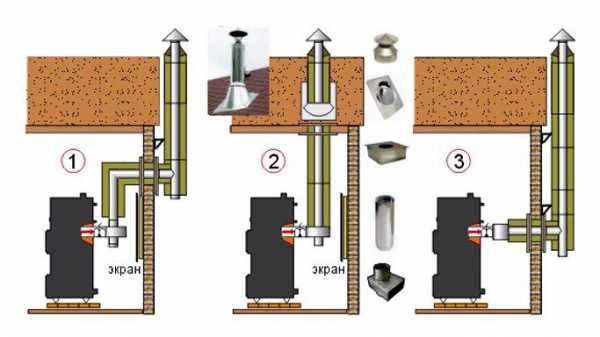

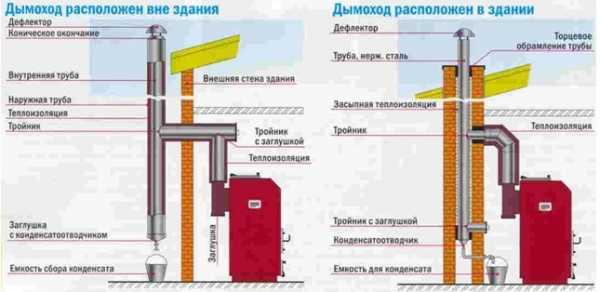

На рисунке показано три варианта обустройства дымохода для ТТ котельной установки.

Основные требования к дымоходу:

• Сечение дымоотводящей трубы должно быть постоянным на всем протяжении. Для бытовых моделей это 150 – 200 мм².
• Не допускаются изгибы и наклоны дымохода. В случае крайней необходимости допускается смещение не более, чем на 1 м с уклоном участка не более, чем на 30°.
• Стыка секций (сендвич-модулей) не должны проходить внутри перекрытия.
• Высота дымохода должна обеспечивать разряжение в котле не менее 10 Па.

Важно: Современные кровельные материалы обеспечивают высокий предел огнестойкости. Для предотвращения пожаров рекомендуется оснащать дымоходы искроуловителем.

к оглавлению ↑

Этапы монтажных работ

Выше были рассмотрены вопросы, связанные котельным помещением: организацией места монтажа ТТ котла, системы вентиляции и дымоотведения. Итак, как установить твердотопливный котел в доме?

1. Удалить заводскую упаковку и произвести сборку оборудования согласно документации.

   Совет: Не устанавливайте и не подключайте автоматику и навесное оборудование до полного монтажа котлоагрегата на фундамент.

2. Установите котел на подготовленное основание так, чтобы патрубок дымовых газов находился напротив дымоотводящего канала.
3. Закрепите установку на фундаменте, используя уровень.
4. Подключите ТТ теплогенератор к системе дымоудаления.
5. Установите вентилятор, автоматику на котлоагрегат.

Далее следует этап подключения устройства к коммуникациям, системе отопления и обвязке, согласно выбранной схеме. На этом следует остановиться более подробно.

к оглавлению ↑

Схемы подключения

Существует несколько схем обвязки котельной установки, которые реализуются в зависимости от особенностей системы отопления дома.

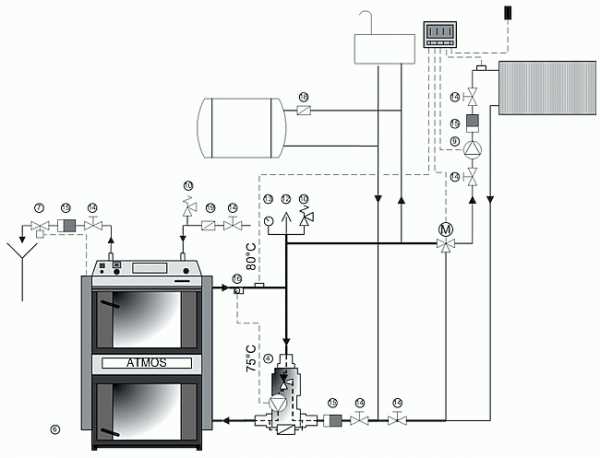

Схема подключения твердотопливного котла к системе отопления гравитационного типа заключается в следующем: «подача» и «обратка» подключаются непосредственно к котлоагрегату. На «подаче» устанавливается группа безопасности, состоящая из манометра, подрывного клапана и воздухоотводчика. Расширительная емкость монтируется в самой верхней точке отопительной системы. Основное достоинство данной схемы – это энергонезависимость.

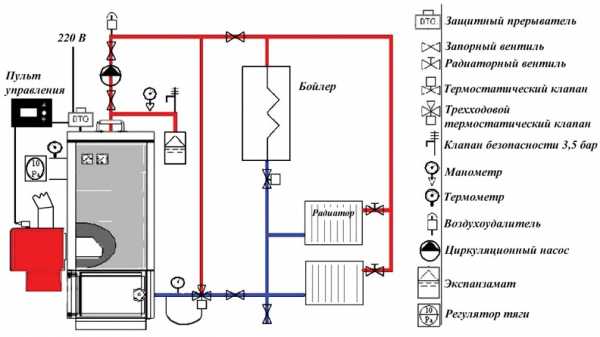

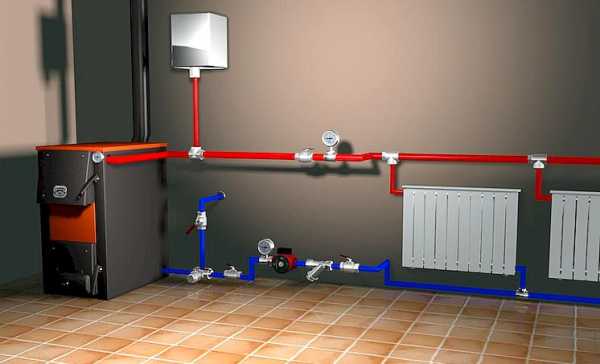

Подключение твердотопливного котла к закрытой системе отопления с принудительной циркуляцией, предполагает наличие трехходового клапана, который предотвратит попадание теплоносителя с низкой температурой в котельную установку.

Один из вариантов данной схемы может включать в себя бойлер косвенного нагрева для создания системы ГВС коттеджа. Популярным решением в схеме с ТТ котлом является использование аккумулятора тепла. Данная схема может быть реализована совместно с бойлером косвенного нагрева и контуром «теплых полов».

В качестве заключения: На основании СНиП, после подключения к коммуникациям и обвязки котлоагрегата необходимо провести гидравлические испытания под давлением 1,3 кг/см². Только после осмотра системы на предмет протечек и ревизии котла можно провести пробный запуск оборудования и настройку терморегулятора.

Установка твердотопливного котла в частном доме не требует особых знаний и специфических работ, но мы настоятельно рекомендуем доверить данную работу профессионалам. От грамотного монтажа зависит долговечность оборудования и микроклимат в вашем жилище.

ventilationpro.ru

Фундаменты и каркасы котлов

Фундаменты и каркасы котлов

Фундаменты воспринимают массу парогенератора или водогрейного котла, его обмуровки, каркаса и передают ее на грунт. Опорная площадь фундамента определяется из условия допустимого давления па основание и зависит от характера грунта. Фундаменты парогенератора или водогрейного котла обычно не связываются с фундаментом здания, чтобы каждый из них имел независимую осадку. Глубина закладки фундамента выбирается с таким расчетом, чтобы обеспечить его устойчивость и минимальную осадку.

Фундаменты по высоте могут быть различными. Для парогенераторов горизонтальной ориентации фундаменты чаще всего доводят до уровня земли. Для парогенераторов вертикальной ориентации – чаще всего до уровня второго этажа (площадка обслуживания). Выступающая из земли до второго этажа часть фундамента выполняется в виде рампой железобетонной конструкции. Под парогенератором размещают тягодутьевые устройства, газоходы и систему шлакозолоудалепня.

Каркасом называют металлическую конструкцию, предназначенную для поддержания барабана и трубной системы с водой, а иногда и обмуровки парогенератора и для передачи их массы на фундамент. В настоящее время чаще всего применяют опорные (несущие) н обвязочные каркасы. Парогенераторы и водогрейные котлы малой мощности обычно имеют обвязочные каркасы, служащие для укрепления обмуровки, гарнитуры и других деталей. Масса металлической части парового или водогрейного котла через специальные стойки или рамы, а также обмуровки передается непосредственно на фундамент.

Парогенераторы вертикальной ориентации большой мощности обычно имеют несущий каркас, разделенный на несколько частей, относящихся к топке, конвективной поверхности нагрева, хвостовым поверхностям нагрева. Каждая из частей представляет собой металлическую конструкцию, опирающуюся на фундамент и жестко связанную с другими частями.

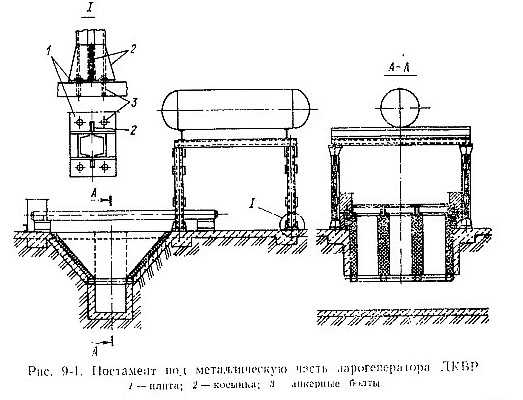

На рис. 9-1 показан постамент под металлическую часть парогенератора типа ДКВР. Коллекторы боковых экранов опираются на раму, установленную на фундаменте. Нижний барабан опирается на раму, установленную на металлических колоннах, через башмаки которых (узел I на рис. 9-1) нагрузка передается па фундаменты. Слоевая топка и шлаковый бункер имеют свою раму, опирающуюся на фундаменты. Башмак колонны состоит из стальной плиты с отверстиями под анкерные болты и косынок, приваренных к концу колонны. Анкерные болты после выверки каркаса заливаются в фундаменте цементом.

При тепловом расширении верхний барабан парогенератора перемещается вверх и по горизонтали, от фронта вдоль своей оси. Боковые коллекторы и нижний барабан могут перемещаться только в горизонтальном направлении.

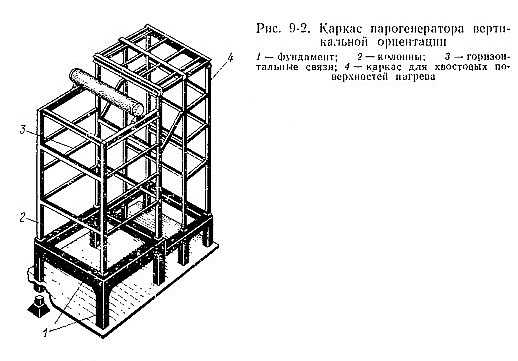

На рис. 9-2 показаны несущие каркасы парогенератора вертикальной ориентации. Каркасы состоят из колонн, установленных на фундаменте. Колонны связаны между собой системой горизонтальных балок и ферм. Стойки каркаса, горизонтальные несущие и обвязочные балки выполняют из двойных швеллеров и двутавров, связанных накладками из полосового и листового железа.

Несущие элементы каркаса (колонны, балки) во избежание нагрева располагают снаружи обмуровки. Основную нагрузку на каркас даст барабан н подвешенная на нем система трубэкранов и конвективной поверхности нагрева. Соответственно эта часть каркаса выполняется для усиления с дополнительными колоннами.

Колонны каркаса передают на фундамент значительные сосредоточенные нагрузки. Для снижения давлений на фундамент несущие колонны снабжают башмаками (см. узел / на рис. 9-1). Основные элементы каркаса изготовляют из Ст. 3, а вспомогательные (косынки, планки и т. д.) – из Ст. 0.

Водогрейные котлы KB-ГМ и KB-ТС запроектированы без несущего каркаса. Нагрузка от котла передается на нижние продольные камеры, имеющие опоры. Опоры, расположенные на стыке топочной камеры и конвективной поверхности нагрева, выполнены неподвижными. В башмаках подвижных опор предусмотрены овальные отверстия, обеспечивающие перемещение котла вследствие теплового расширения. Опоры котла устанавливаются на закладные листы фундамента и крепятся болтовыми соединениями.

На каркасе парового или водогрейного котла устанавливаются лестницы и площадки, необходимые для обслуживания агрегата. В соответствии с действующими правилами Госгортехнадзора лестницы и площадки должны изготовляться из несгораемых материалов и обеспечивать удобный доступ к арматуре, контрольно-измерительным приборам, регулирующим и продувочным устройствам и другим элементам, требующим систематического обслуживания.

Площадки и лестницы изготовляют из листовой рифленой или полосовой стали с ячейкой 30×30 мм. Площадки состоят из металлических рам, опирающихся на каркас через укосины. Площадки должны иметь ширину для свободного прохода 600-800 мм. Лестницы устраивают шириной не менее 600 мм с углом наклона не более 50° при высоте лестницы, превышающей 1500 мм. Верхняя часть обмуровки, площадки и лестницы снабжаются перилами высотой не менее 1000 мм и сплошной обшивкой по низу стальным листом высотой 100 мм.

toplivopodacha.ru

твердотопливные котлы – Нужен ли фундамент для установки котла

Многие после покупки котла задаются вопросом, на что его установить. Вообще котлы необходимо устанавливать обязательно на не горючую поверхность, то есть не на деревянный пол. Кроме того поверхность должна быть ровной и твёрдой. Установка на грунт не допускается, установка на гравийную, керамзитную подсыпку тоже не допускается — всё это может привести к наклону и падению котла.

Теоретически котлы можно установить на деревянный пол, но до этого нужно подготовить поверхность. Для этого, к примеру, можно на пол постелить толстый лист асбестового картона, а сверху положить цементную плиту или толстый лист железа, или сделать кирпичную кладку. Всё это необходимо прочно закрепить к полу. При этом нужно учитывать, что данное покрытие под котлом должно выступать за его габариты минимум на 30-40 см по бокам и сзади и на 50-70 см перед котлом. Такие меры значительно повысят пожаробезопасность!

Можно сделать и более сложную, многослойную подготовку деревянного пола.

Если же у Вас в котельном помещении роль пола играет грунт, то необходимо обязательно сделать твёрдую устойчивую поверхность, не склонную к проседанию. Оптимальное решение — это лёгкий фундамент, способный выдержать вес котла. Желательно фундамент сделать армированным, чтобы он был единым целым. Такие лёгкие фундаменты неглубокого заложения (20-50 см) сделать очень просто. Такие фундаменты необходимо регулярно осматривать на возможные проседания, растрескивания.

Заметим, что лёгкий фундамент мелкого заложения возможно сделать только в помещении, которое не подвержено промерзанию, и где почва не подвержена промерзанию, в противном случае такой фундамент будет разрушаться.

Помните, что твердотопливные котлы длительного горения ПОБЕДА имеют довольно большую массу от 170 до 590 кг без воды и топлива. С Водой и полной загрузкой этот показатель возрастает до 225 — 890 кг. Поэтому необходимо правильно рассчитать устойчивость фундамента к таким нагрузкам. Так же указанную массу нужно учитывать и при устройстве котла на деревянном полу с соответствующей подготовкой. Необходимо учитывать максимально допустимую нагрузку и прочих, уже готовых перекрытий Вашего помещения. Рекомендуется расчёты делать с запасом, так как рядом с котлом можете стоять и Вы и другие люди, особенно при установке и монтаже.

В настоящее время на строительном рынке есть очень много различных материалов и составов, которые помогут Вам обустроить, подготовить оптимальное место установки для котла. Так же многие строительные бригады занимаются данными вопросами и выполняют свою работу в очень короткие сроки.

Мы, как производители котлов ПОБЕДА, можем лишь сказать, что дополнительный фундамент, или монолитная плита под котлом — это дополнительная гарантия надёжной работы котла и Вашего спокойствия.

teplo-faq.net

Как устанавливаются фундаменты под камины и печи

Если устанавливаются небольшие камины и комнатные печи, до 750 кг, то необходимо усилить под ними пол. Это можно сделать, установив дополнительные балки на кирпичных столбах. Если эти конструкции более массивны, то их нужно строить на отдельном фундаменте.

Какие фундаменты необходимы под печи и камины

Надежность всей конструкции зависит от прочности грунта под домом. Если в грунте увеличены поры (макропористость), то фундаменту это грозит подмыванием. Наиболее благоприятными и надежными грунтами являются песчаники, известняки и скальные породы.
Это те породы, которые не подвергаются сжатию и воздействию грунтовых вод. Если грунт пригоден для строительства дома, то конечно он подойдет и для возведения камина.

Печной фундамент обустраивается так же как и фундамент под дом, со всеми его особенностями.

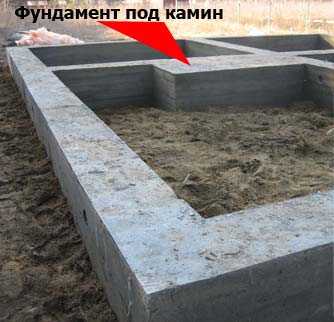

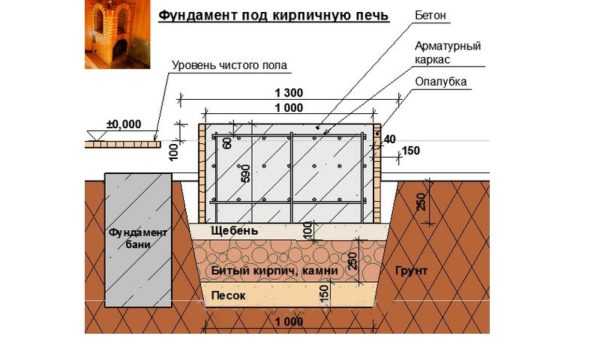

Подошва, фундамента под камин или печь, опирается непосредственно на сам грунт. В зависимости от назначения и конструкции отопительного сооружения, фундамент утапливается на определенную глубину. Если будет воздвигаться одноэтажная печь или камин без надсадных труб, то заглубления в полметра будет вполне достаточно.
Увеличить глубину залегания фундамента еще на четверть метра, нужно, если будут устанавливаться коренные или надсадные трубы. Ну а если будут сооружаться двухэтажные отопительные сооружения, то фундамент заглубляется на один метр.

Дно фундаментной котловины выравнивается строго по горизонту. Затем оборудуется подушка из небольших камней и битых кирпичей, без заливки цементным раствором. После фундаментной укладки первого ряда, он заливается жидким раствором с последующим тщательным выравниванием поверхности. Когда полностью просохнет первый ряд, производится дальнейшая кладочная работа.

Из каких материалов выполнять устройство фундамента под камины и печи

Каминные и печные фундаменты сооружаются из обычного кирпича, бетонного монолита или бутового камня.

• Фундамент из кирпича наиболее приемлем на сухом грунте. Кладку, в этом случае, можно производить известковым раствором. Если грунт влажный, то обязательно нужно применять для кладки цементный раствор.
• Для оборудования печей и каминов можно также использовать готовые фундаментные блоки.

Для придания кладки фундаментного основания отопительного сооружения прочности, необходимо осуществлять обязательную перевязку швов.

Если фундамент выполняется из камня, то на основании фундамента укладываются более крупные камни, а пространства между камнями заполняются щебнем. Забутка выполняется камнями разной фракции.

Раствор, для их заливки, делается более жидким, чем для внешней кладки. Два последних ряда укладываются на глине, предварительно выровняв поверхность. Кладка фундамента заканчивается, не доходя до пола около семи сантиметров. На нее укладывается гидроизоляция в два слоя и начинается основная кладка печи или камина.
Каминная и печная кладка ни в коем случае не перевязывается со стеновой, так как нагрузка на их фундаменты не одинаковая и осадка у них разная.
В случае перевязки кладок, происходит перекос каминной кладки, в результате чего появляются трещины, а затем может последовать разрушение отопительного сооружения.
В основном камины устанавливаются у стены, дополнительно защищая ее от действия высокой температуры. Главное, чтобы между основным и каминным фундаментом оставался зазор, который обычно засыпается обычным песком.

Дорогие читатели сайта kotel-otoplenie фундамент под камин или печь мы соорудили, теперь осталось научиться класть печь своими руками.

kotel-otoplenie.ru

Устройство фундамента

Здравствуйте, уважаемый читатель, моего блога в этой статье поговорим о устройстве фундамента. И с этой статьи начну описывать мои стройки, в которых буду участвовать.

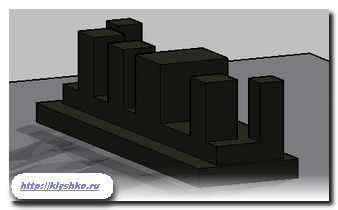

Я работал в начала  строительства цеха на одном из заводов в Саратовской области.  В этой статье фотографии фундамента под котел весом 40 тонн. Технология устройства фундамента одинакова как для промышленных зданий так и частного домостроения. Если вы хотите узнать как правильно сделать фундамент то это  информация вам пригодиться.

Начинают работы по устройству фундамента с вынесения относительной отметки, репера. Разбивают котлован относительно осей здания, глубину определяют с помощью высотной  отметки. Выкопав котлован, проверяют основание на плотность, вызывают строительную лабораторию.

Испытания проб грунта проводят в лаборатории, в течение нескольких дней. Заключение в виде протокола выдают строителям, из которого видно проходит основания по плотности  для устройство фундамента или его надо подготавливать.

Работа по  подготовки основания  заключается в его тромбование или выемки земли до более подходящего дна котлована. После этого выравниваем дно песком до точной отметки низа фундамента. Подготовка основания фундамент так же может состоять из укладки  слоя щебня или бетона (подбетонки).

Устройство  фундамента армированный каркас.

Выставляют армированный  каркас после точной разбивки фундаментов с соблюдением защитного слоя для арматуры от 2,5 до 5см.  Монтаж каркаса производят в основном сваркой. Диаметр арматурного профиля и его  количество зависят от нагрузок здания передаваемых на фундамент. Все это рассчитывают проектные организации.

Установка опалубки. При устройстве фундаментов опалубка должна обеспечивать высокое качество поверхности бетона и минимальную адгезию к бетону, точность размеров, удобство в работе с монтажом и демонтажам.

Опалубка из древесных материалов должна быть защищена от механических повреждений и увлажнениям окрашена водостойкими покрытиями. Изготавливают опалубку из металла, фанеры, древесины и др. материалов. Главный момент в опалубочных работах точное установление и раскрепление опалубки, чтоб ее не выдавило бетоном и точность выставление анкерных болтов.

Укладка бетонной смеси производят с помощью бетононасоса или сливают прямо с автобетоносмесителя. Во время укладки бетона внимательно смотрят за состоянием опалубки. При сильной деформации опалубки следует остановить прием бетонной смеси и усилить опалубку. Уложенный бетон вибрируют, таким образом удаляют воздух из смеси.

Разбирают опалубку после достаточного набора прочности бетона. Делают гидроизоляцию фундаментов несколькими способами обмазочную горячим битумом или наплавляемую  из наплавляемых материалов. Устройство фундамента заканчивается обратной засыпкой песком или грунтом.

Работы производятся и проверяются  по СНиП 3.02.01.-87. Как расчитать фундамент читайте ЗДЕСЬ.

Подписывайтесь на получение новых статей себе на почту.

С уважением Олег Клышко

Cтатьи похожей тематики:

Ваша благодарность за мою статью это клик по любой кнопке ниже. Спасибо!



klyshko.ru

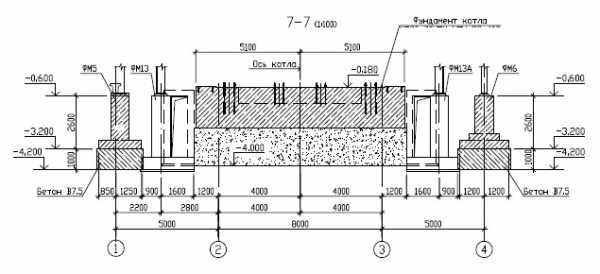

Устройство фундаментов каркаса и фундаментов котлов резервной водогрейной котельной на ТЭЦ по ул. Вавилова

Главная – Объекты строительства – Устройство фундаментов каркаса и фундаментов котлов резервной водогрейной котельной на ТЭЦ по ул. Вавилова

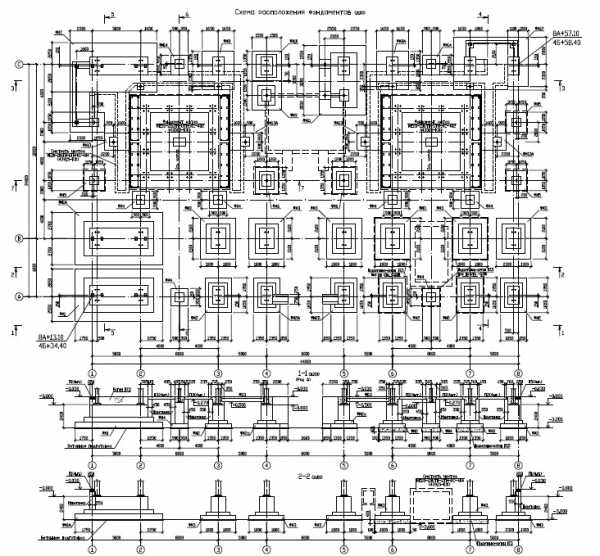

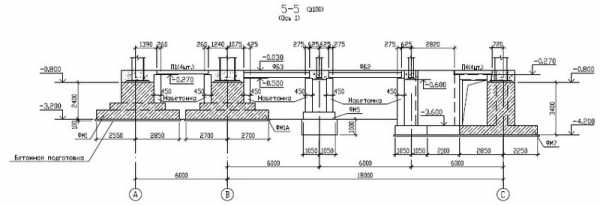

Компания СтройКомТех выполнила комплекс работ по устройству фундаментов каркаса и фундаментов котлов резервной водогрейной котельной на ТЭЦ-20.

	Наименование работ	Ед. изм.	Кол-во
	Земляные работы, в т.ч.:
1	Выемка грунта с погрузкойв автосамосвалы и вывозом с территории ТЭЦ-20 и последующей утилизацией.	м3	5500
2	Обратная засыпка песком с послойным уплотнением до коэффициента Ксом=0,95.	м3	4100
II.	Устройство фундаментов под каркас, в т.ч.:
1	Устройство бетонной подготовки из бетона В7,5 толщ. 100 мм	м³	75
2	Армирование (арматура А240 и А400)	тн	28,014
3	Закладные изделия	тн	0,8
4	Бетонирование (бетон В20 W4 F75)	м³	569,6
5	Набетонка из бетона В20 W4 F75	м³	21,2
6	Подливка для монтажа колонн из бетона В25 F75 на мелком заполнителе	м³	4,5
7	Монтаж фундаментных балок(серия 1.415-1 вып.1):
7.1	ФБ6-29	шт	1
7.2	ФБ6-30	шт	1
7.3	ФБ6-32	шт	7
8	Монтаж перемычек (серия 1.038.1-1 вып.1):
8.1	3ПБ34-4	шт	4
8.2	3ПБ30-8	шт	4
8.3	3ПБ27-8	шт	36
8.4	3ПБ25-8	шт	4
8.5	3ПБ36-4	шт	4
9	Гидроизоляция битумно-полимерной мастикой	м²	1200
III.	Устройство фундаментов под котлы, в т.ч.:
1	Устройство бетонной подготовки из бетона В7,5 толщ. 100 мм	м³	375
2	Армирование (арматура А240 и А400)	тн	15,274
3	Закладные изделия	тн	1,432
4	Бетонирование (бетон В20 W4 F75)	м³	332
5	Гидроизоляционные работы изнутри фундамента и отверстия (штрабы) с применением гидроизоляционных покрытий пенетрирующего(проникающего) действия типа “Кальматрон”	м²	110
6	Подливка для монтажа колонн из бетона В25 F75 на мелком заполнителе	м³	1,2
7	Подливка по уклону из бетона В20 на мелком заполнителе после установки рамы коллектора трубопроводов	м³	9,4

stroykomtech.ru

Монтаж твердотопливного котла в частном доме своими руками

После того как сделан выбор в пользу котельной установки на твердом топливе, встает вопрос ее монтажа и подключения к системе отопления. Операция несколько трудоемкая, но осуществить монтаж твердотопливного котла в частном доме можно самостоятельно. Нужно только подобрать схему обвязки и подключения применительно к конкретным условиям и правильно установить котел на своем месте.

Установка твердотопливного котла в частном доме

Общие указания по монтажу

Перед покупкой отопительного агрегата надо определить место его установки. Для этого предназначена топочная, но зачастую в ней недостаточно свободного пространства, поскольку его занимает существующий газовый или другой отопитель. Тогда установка твердотопливного котла в частном доме может быть выполнена за стеной помещения топочной, в пристройке. Ставится каркас из металлоконструкций и обшивается сэндвич – панелями или профилированным листом с утеплителем. Вариант удобен для тех, кто собирается топить углем, внутри дома не будет грязи.

Все недорогие твердотопливные котлы для дома малой мощности допускается ставить прямо на черновую стяжку пола. Они имеют малый вес и не оказывают на основание вибрационных нагрузок, поскольку не оборудованы вентилятором или шнековым конвейером для подачи пеллет. Для агрегатов мощностью свыше 50 кВт рекомендуется устроить бетонный фундамент, который должен опираться на грунт и утрамбованную подсыпку из щебня. Фундамент выполняется на 80—100 мм выше уровня стяжки, при этом он не должен быть с ней связан. Устройства основания также требуют котлы длительного горения, в которых имеется механизм подъема-опускания тяжелого груза.

Проектами на частные дома обычно предусматривается устройство дымоходной шахты в толще стены с выходом трубы сквозь кровлю. Если шахта отсутствует либо занята существующим газовым отопителем, понадобится произвести монтаж дымохода для твердотопливного котла. Для этого лучше использовать металлические двустенные дымоходы с утеплителем. Они легкие, собираются из секций нужной длины и легко крепятся к стене дома. Для поворотов и ответвлений изготавливаются такие же двустенные тройники и отводы. Способы монтажа дымоходов при наличии вытяжной шахты и без нее можно увидеть на рисунке.

Монтаж дымохода

В помещении топочной обязательно наличие естественной вытяжной вентиляции. Когда производится установка котлов отопления в частном доме, вытяжка предусматривается через шахту в стене. Шахта параллельна дымоходной, только меньшего сечения. При ее отсутствии в наружную стену ставится переточная решетка, она должна располагаться под потолком помещения. Роль вытяжки состоит в следующем:

• В топочной создается разрежение, в результате чего туда подсасывается приточный воздух из других помещений и используется для горения. Котельные установки мощностью 50 кВт и выше требуют организации отдельной приточной вентиляции.
• Удаление продуктов горения, случайно попавших в помещение.

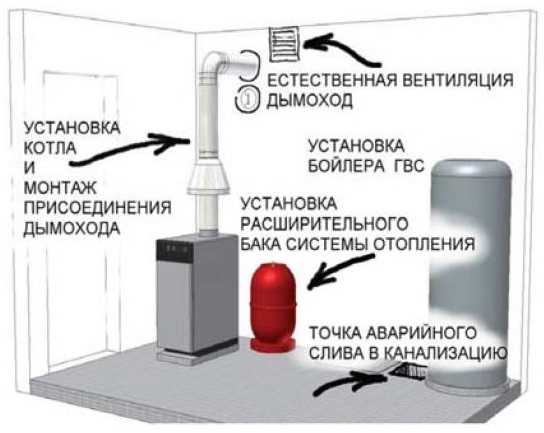

Ориентировочная компоновка оборудования и схема монтажа твердотопливного котла отопления представлена на рисунке.

Схема монтажа твердотопливного котла

Часто в котельных загородных домов отсутствует выход канализации. Это не совсем правильно, так как иногда требуется опорожнить систему или водяную рубашку котла. В этот же сток направляют сброс предохранительного клапана.

Порядок монтажных работ

Для выполнения работы предлагается следующая инструкция по монтажу твердотопливных котлов:

1. Изделие освободить от заводской упаковки.
2. Если в помещении топочной мало места, то сборку изделия лучше произвести на улице. Установить все дверцы и ящик зольника, а также остальные элементы, поставляемые отдельно. Вентилятор и приборы автоматики ставить не нужно, это делается после монтажа котла.
3. Переместить агрегат в помещение и установить на фундаменте или полу таким образом, чтобы патрубок выхода газов находился на одной оси с трубой дымохода. В домашних условиях монтаж твердотопливного котла своими руками нужно выполнять с помощником, вес оборудования редко бывает меньше 50 кг.
4. Зафиксировать котел на фундаменте или стяжке так, чтобы не было перекосов.
5. Присоединить дымоход, установить вентилятор с блоком управления и группу безопасности.
6. Подключить котел к системе отопления по выбранной схеме.

Работа котла в самотечной системе отопления

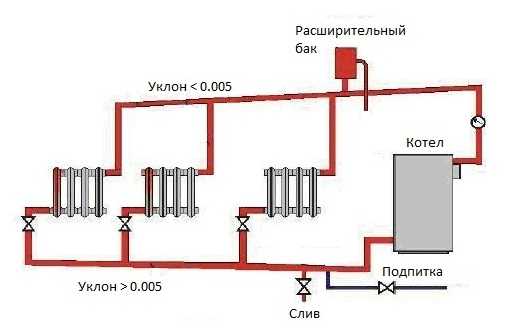

Самая простая схема установки твердотопливного котла предусматривает подключение к самотечной системе отопления.

Схема установки твердотопливного котла

Здесь подающий и обратный трубопроводы подключены напрямую к выходным патрубкам отопительной установки. На выходе из котла монтируют группу безопасности, которая включает в себя воздухоотводчик, манометр и предохранительный клапан. Между коллектором группы безопасности и выходом из агрегата не должно стоять никакой запорной арматуры. Расширительный бак ставят выше системы отопления. В одноэтажном доме логично бак поставить в топочной, в двухэтажном – на чердаке.

Приведенная схема монтажа твердотопливного котла изображена условно, такая система работает лучше, если агрегат находится ниже уровня батарей отопления. Иногда с этой целью в стяжке пола выполняют специальное углубление для установки отопителя. Главное достоинство такой системы – автономная работа, не зависящая от подачи электроэнергии. К ней хорошо подходят классические твердотопливные котлы нижнего горения без комплекта автоматики и нагнетателя.

Схемы с принудительной циркуляцией

В системе отопления с циркуляционным насосом возможны перепады температуры после отключения электроэнергии. Это опасно для чугунных камер сгорания, поэтому схема обвязки должна включать первичный контур циркуляции с трехходовым клапаном, как показано на рисунке.

Схемы с принудительной циркуляцией

Клапан регулирует температуру воды в обратном трубопроводе, благодаря этому холодная вода не попадет в котел, а будет постепенно подмешиваться к теплоносителю, циркулирующему по малому кругу. Для настройки системы в схеме задействован балансировочный вентиль.

В последние годы для подачи ГВС популярность приобрели аппараты, нагревающие воду от теплоносителя, циркулирующего в системе обогрева. Для небольших коттеджей, имеющих несколько веток радиаторного отопления, подойдет следующая схема подключения твердотопливного котла с бойлером косвенного нагрева:

Схема обвязки котла и бойлера

Здесь бойлер включен параллельно с ветками отопления сразу после первичного контура циркуляции. Это обеспечивает отбор теплоносителя с высокой температурой для нагрева воды на ГВС. На выходе из нагревателя установлен проходной термостатический клапан, не позволяющий теплоносителю свободно протекать через теплообменник бойлера. Устройство открывается, когда температура воды снизится до определенного значения, что бывает только при использовании ГВС.

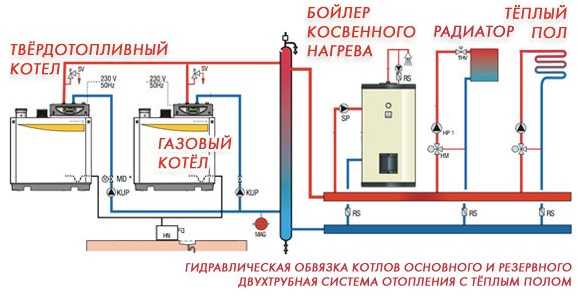

Для больших домов с несколькими котлами на разных видах топлива, в которых для отопления применяются радиаторы, теплые полы и стеновые панели, принимается более сложная схема обвязки котла и бойлера косвенного нагрева:
