Как разобрать однорычажный смеситель (кран) в ванной – инструкция, видео

Для мелкого повседневного ремонта необходимо знать, как разобрать кран в ванной; однорычажный смеситель приобрел широкую популярность сравнительно недавно. Поэтому не каждый хозяин знает, как заменить прокладку или сделать другие необходимые операции, чтобы обеспечить беспроблемное функционирование устройства.

Содержание статьи

Общие сведения

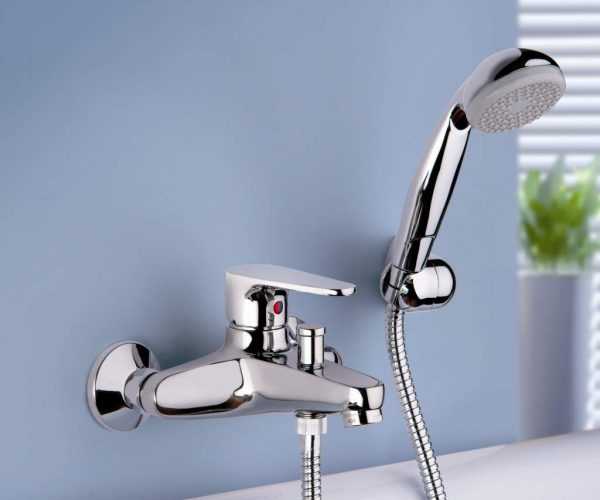

Смеситель с одной ручкой пришел на смену устаревшим «елочкам» и другим подобным конструкциям. Такой кран прост в обращении и уходе, долговечен, надежен.

Стильный внешний вид однозахватного крана преобразит интерьер ванной комнаты. Даже самый обычный санузел приобретет элегантный и современный вид, если в нем установить однорычажный кран.

Температура воды и величина струи в однозахватном смесителе регулируется при помощи 1 ручки. Это позволяет создавать напор от совсем слабого до очень мощного, в зависимости от случая.

Мыть и чистить однорычажные краны несложно. Это можно делать с помощью обычных чистящих средств и мягкой губки. При этом смеситель всегда будет иметь элегантный и блестящий внешний вид.

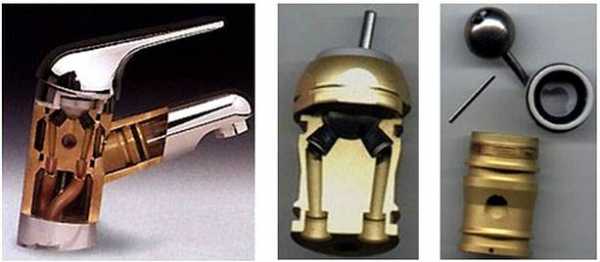

Устройство однозахватного смесителя

Однозахватные краны тоже нуждаются в мелком ремонте. Чтобы чинить такое устройство самостоятельно, необходимо знать, как разобрать однорычажный смеситель, из каких элементов он состоит и т. п.

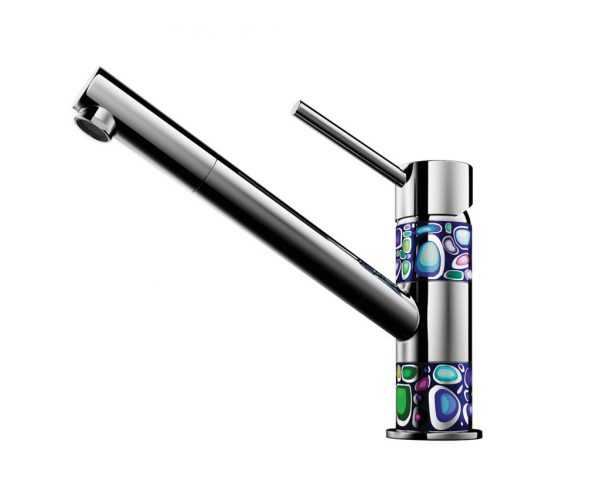

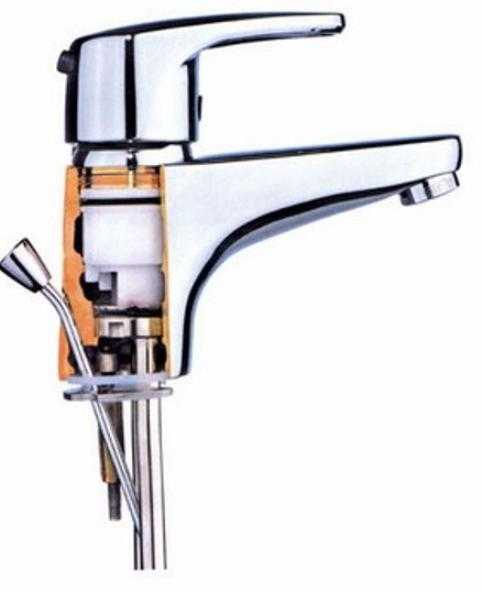

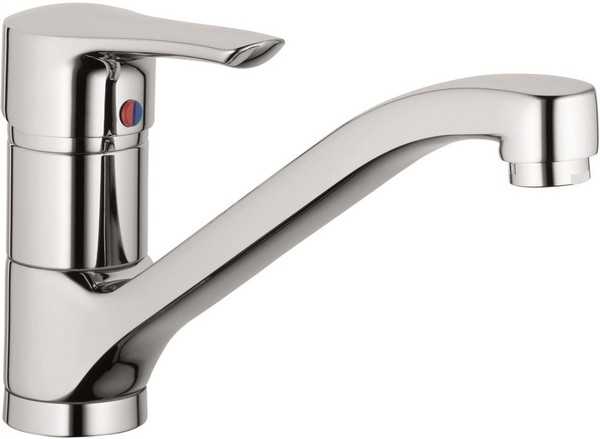

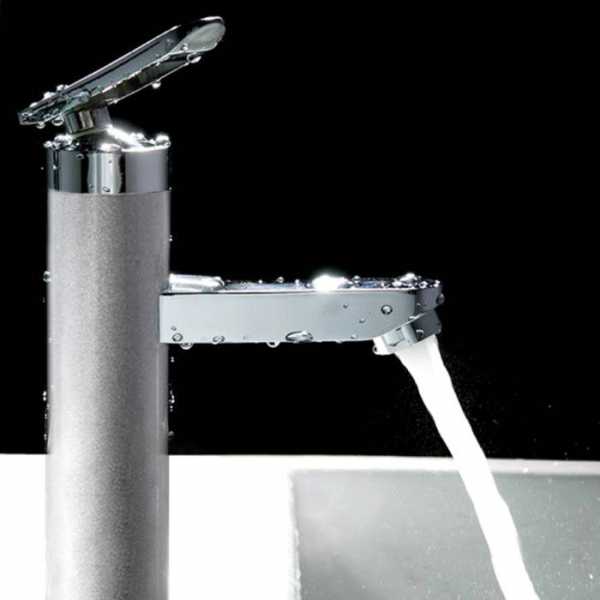

Однозахватный смеситель

Основные составляющие однозахватного смесителя это:

  • рукоятка (рычаг) управления;
  • носик, регулирующий струю;
  • корпус;
  • крепежный элемент;
  • шаровый или картриджный элемент;
  • прокладки из резины или силикона;
  • круговая гайка;
  • эластичные трубки (шланги) для подачи воды.

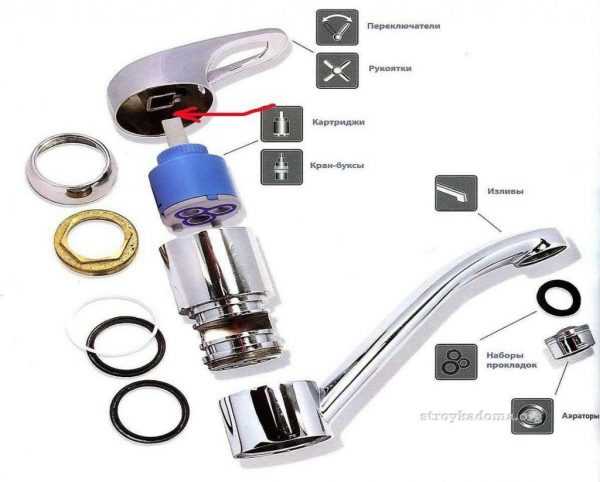

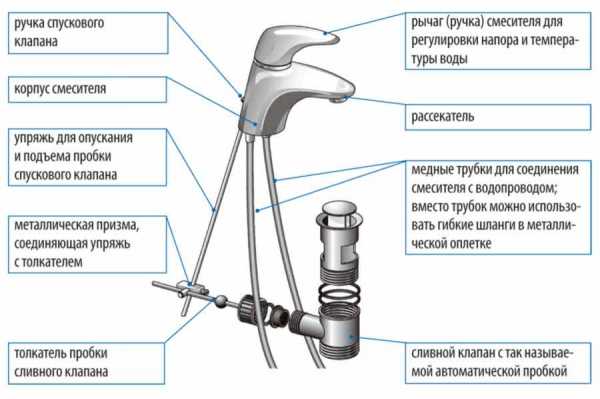

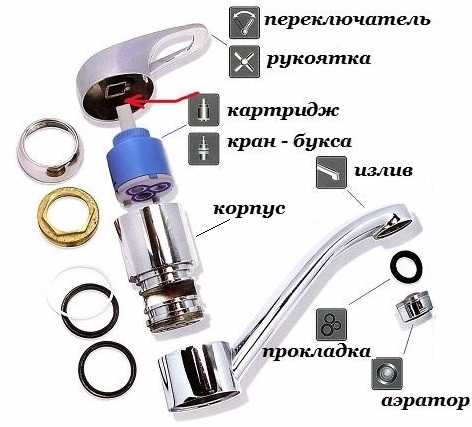

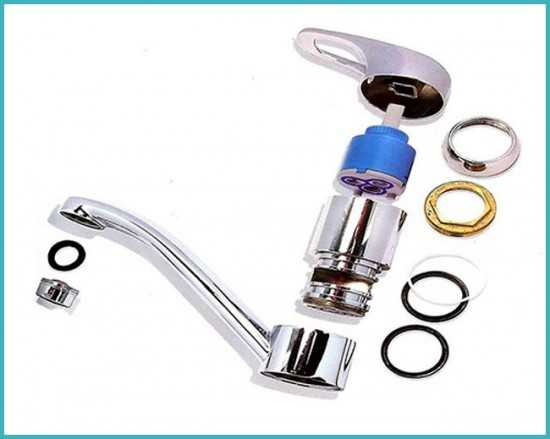

Части однорычажного смесителя

Основное отличие однорычажных кранов разной конструкции — смесительная камера. Это может быть полый шар из нержавеющей стали или картридж из особо прочной керамики.

Через 2 отверстия в смесительную камеру подается горячая и холодная вода. Для выхода струи имеется дополнительный проход. Циркуляция воды, регулировка напора и температуры струи внутри камеры осуществляется при помощи рабочей ручки.

Шаровая смесительная камера подлежит мелкому ремонту, чистке и т. п. в процессе эксплуатации. Керамическую картриджную камеру в случае неисправности необходимо заменить. Продлить срок службы таких смесителей помогут специальные фильтры, сквозь которые будет происходить подача воды из водопровода.

Самостоятельная разборка однорычажных кранов производится для устранения таких неисправностей, как:

  • протекание картриджа;
  • слабая подача воды при включении шарового смесителя на полную мощность;
  • неисправность кнопочного переключателя;
  • одновременная подача воды в лейку душа и в излив.

Для устранения более серьезных неисправностей лучше пригласить специалиста. Возможно, смеситель придется полностью заменить. Однако такие ситуации при правильной эксплуатации устройства случаются нечасто.

Подготовка к работе

Чтобы ремонт прошел без проблем, необходимо заранее приготовить все необходимое. Для работы понадобятся:

  • пассатижи;
  • плоскогубцы;
  • набор отверток;
  • металлический стержень;
  • технический нож;
  • ключ — разводной и гаечный;
  • комплект шестигранников;
  • молоток;
  • фонарик;
  • ветошь.

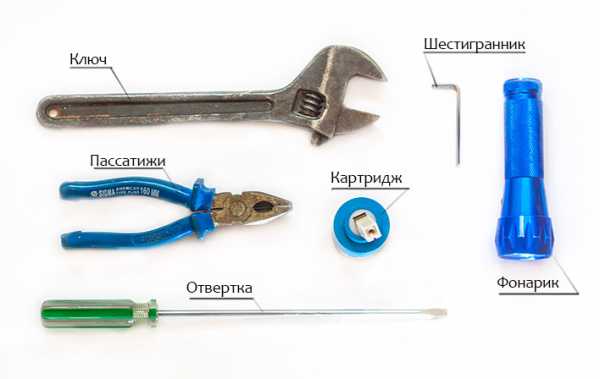

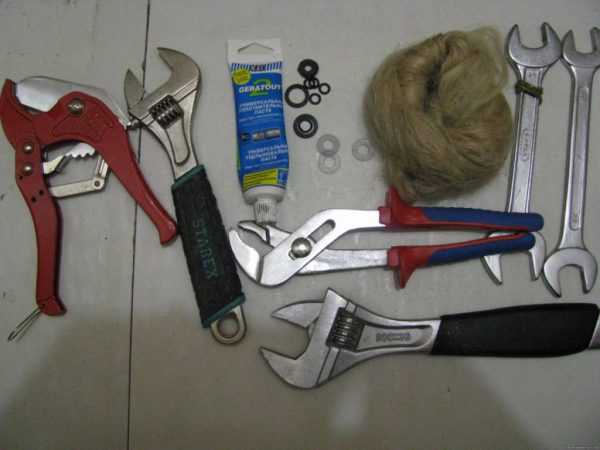

Инструменты

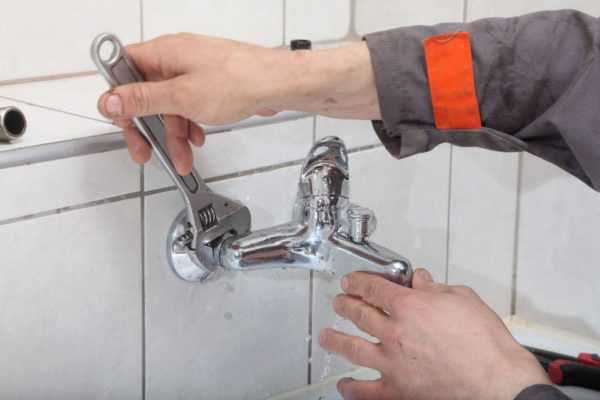

Перед тем как разобрать смеситель, необходимо перекрыть подачу воды.

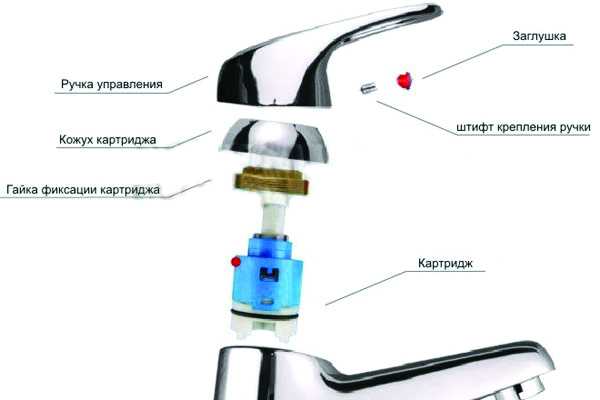

Разборка картриджного смесителя

Демонтаж смесителя произвести несложно. На работу потребуется 15-20 минут. Главное, помнить, что действовать нужно осторожно, правильно подбирая инструмент по размеру. Особую аккуратность следует проявить, если в гайке имеются выемки.

Разбираем смеситель в следующем порядке:

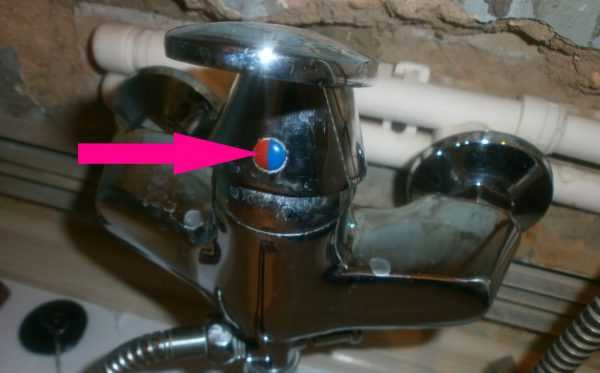

  1. Вначале нужно удалить рычажные заглушки, которыми обозначается расположение ручки для подачи холодной и/или горячей воды.

    Заглушка

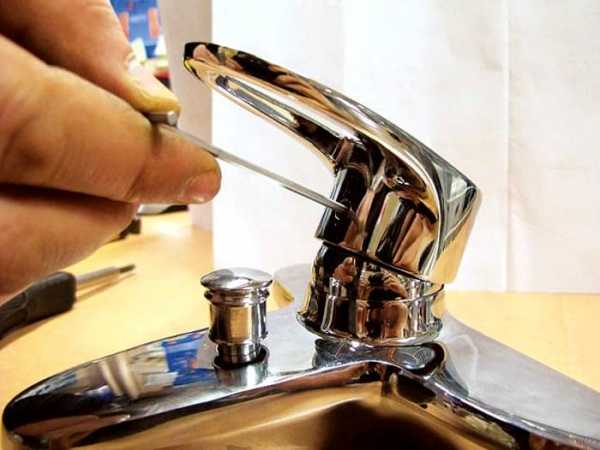

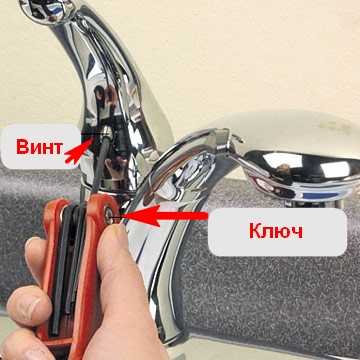

  2. Затем открутить винт и удалить рукоятку.

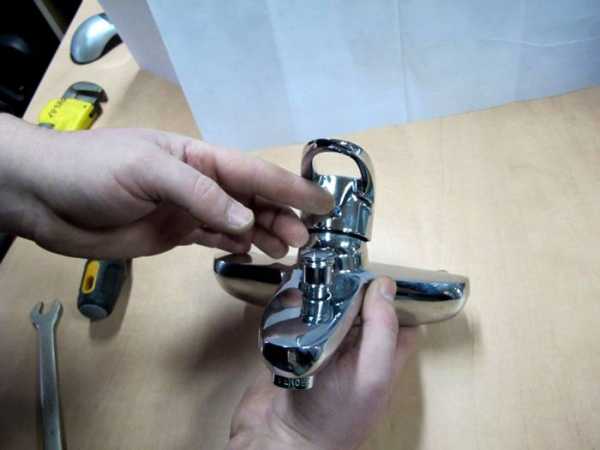

    Демонтаж рукоятки

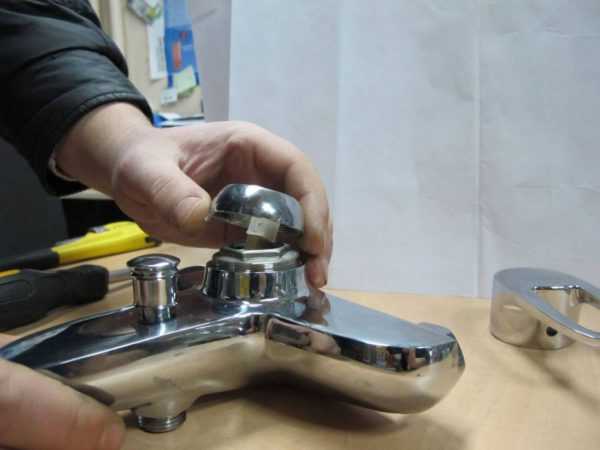

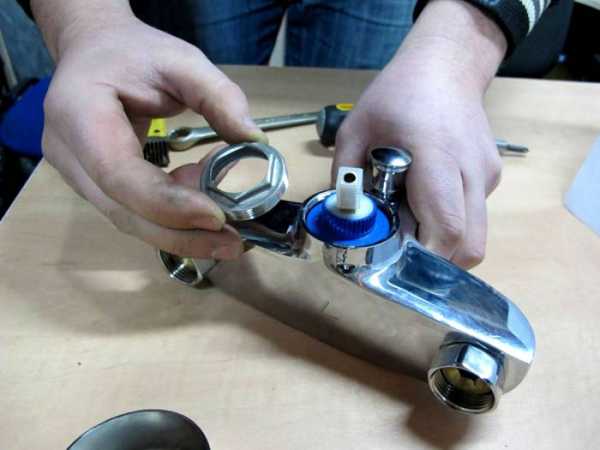

  3. Вручную или ключом подходящего размера с корпуса снимается керамическая, а затем круговая гайка.

    Снятие гайки

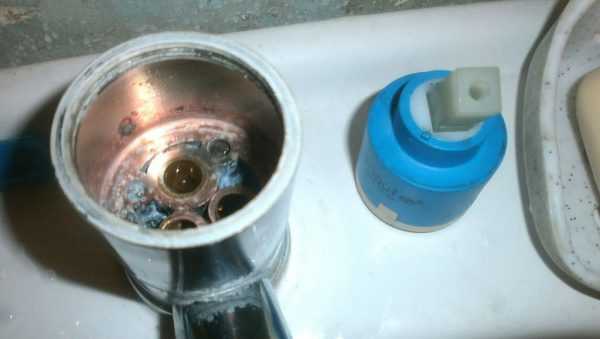

  4. Теперь можно вытащить картридж.

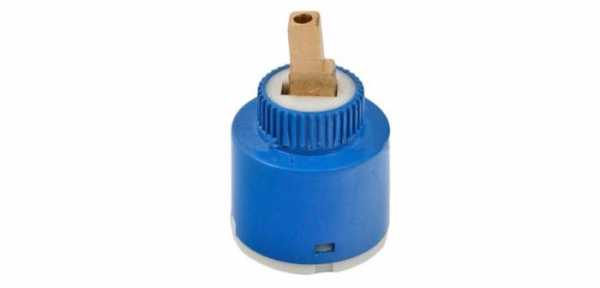

    Картридж

После того как смеситель разобран, можно проводить устранение неисправностей.

Как устранить течь? Протекание кранов чаще всего начинается при неисправности картриджной камеры. Самая частая причина таких ситуаций — попадание и скапливание в междисковом пространстве твердых частиц мусора и/или случайно попавших мелких предметов.

Чтобы не ошибиться при покупке нового картриджа, нужно взять с собой использованный элемент в качестве образца или шаблона. Подобные смесительные камеры отличаются диаметром отверстий (3 или 4 см), а также фиксирующими элементами на нижней пластине.

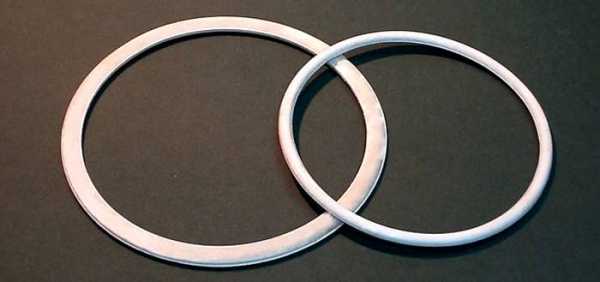

Прокладки желательно выбрать не резиновые, а силиконовые. Этот материал меньше портится под воздействием влаги. Поэтому силиконовая прокладка прослужит дольше, чем резиновая, и будет надежнее обеспечивать герметизацию смесителя.

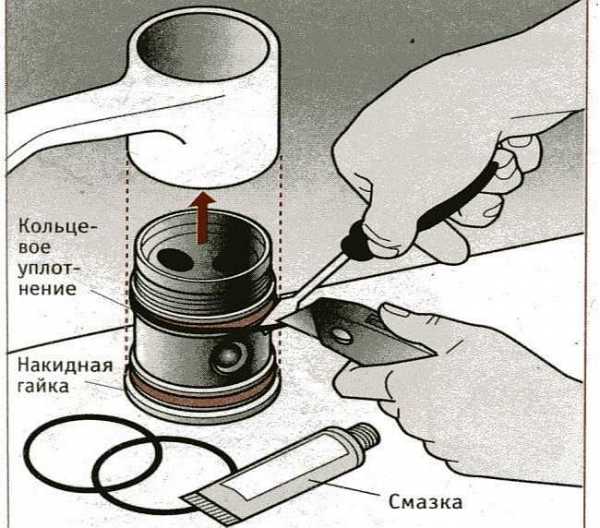

После приобретения картриджа его необходимо разместить в корпусе, совместив все отверстия. Затем смеситель собирается в обратном порядке. Все детали нужно аккуратно установить на место и осторожно закрутить гайки. Теперь можно пустить воду, чтобы проверить результат ремонта.

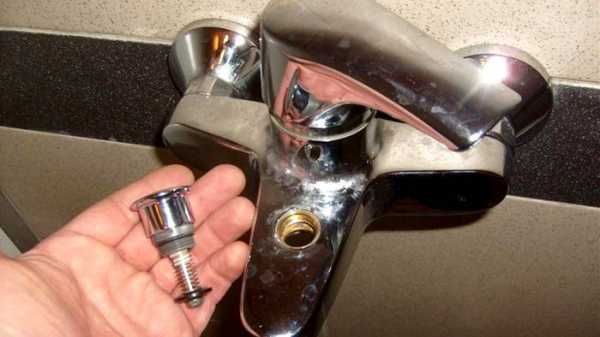

Как разобрать «кран/душ»-переключатель

Основная причина подобной неисправности — износ прокладок, установленных внутри устройства. Они имеют форму кольца. Запасные прокладки продаются в комплекте с однорычажным краном. Можно изготовить их самостоятельно, используя резину толщиной не менее 3 или 4 см. Изношенная прокладка послужит шаблоном.

Работу по замене изношенного элемента нужно проводить в следующем порядке:

  1. Установить рукоятку в положение «закрыто».
  2. Снять эластичный шланг душа.
  3. Удалить декоративный колпак (крышку).
  4. Демонтировать винтовой крепеж.
  5. Извлечь кнопку переключателя плоскогубцами или пассатижами.
  6. Вывернуть переходник из носика при помощи отвертки или стержня.
  7. Удалить изношенную резину.
  8. Установить новые прокладки, предварительно смазанные герметиком.
  9. Собрать смеситель в обратном порядке.

Хромированную поверхность крана легко повредить металлическим инструментом. Поэтому для работы нужно приготовить небольшой кусок мягкой плотной ткани. Это сохранит внешний вид смесителя.

Разборка смесителя для замены пружины

По мере использования пружина в переключателе однозахватного крана может растянуться. При этом кнопка не возвращается в стартовую позицию. Для замены растянутой пружины кран разбирается в следующем порядке:

  1. Демонтируется переходник.
  2. Извлекается шток с пружиной.
  3. Растянутая пружина удаляется.
  4. На шток при помощи плоскогубцев накручивается новая пружина.
  5. Переключатель собирается и устанавливается на место.

Важно! Приобретая новую пружину, следует помнить, что ее диаметр должен быть немного меньше, чем у использованного элемента. Лучший материал для подобных изделий — сталь с гальваническим покрытием. Такая пружина прослужит дольше.

Разборка шарового крана

Конструкция шарового смесителя намного проще, чем картриджного однорычажного крана. Это обеспечивает долговечность устройства и несложный демонтаж для замены отдельных изношенных элементов и/или устранения слабого напора воды.

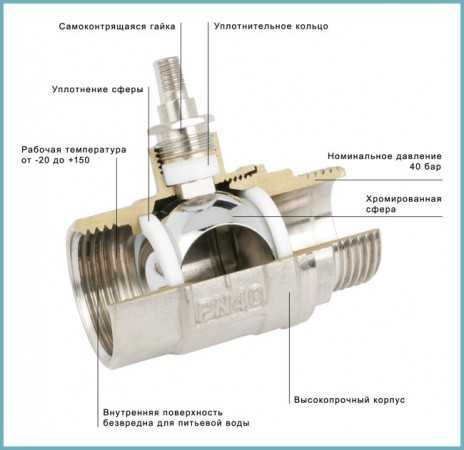

Шаровой кран

Перед тем как разобрать шаровый кран, необходимо приготовить инструменты и приспособления для работы по вышеуказанному списку. Обязательно перекрыть поступление воды из трубы водопровода!

Разборку шарового крана нужно проводить в следующем порядке:

  1. Аккуратно открутить фиксирующую гайку.
  2. Снять гусак шарового крана.
  3. Демонтировать гайку, удерживающую сетчатый фильтр в сопле излива.
  4. Промыть снятый фильтр проточной водой и продуть его в обратном направлении.
  5. Гусак тщательно промыть струей воды и/или прочистить.
  6. Аккуратно собрать все элементы конструкции, действуя в обратном порядке.

При выполнении работ желательно не торопиться и беречь от повреждения металлическим инструментом хромированные поверхности смесителя. Чтобы избежать ошибок, можно воспользоваться фото- и видеоматериалами.

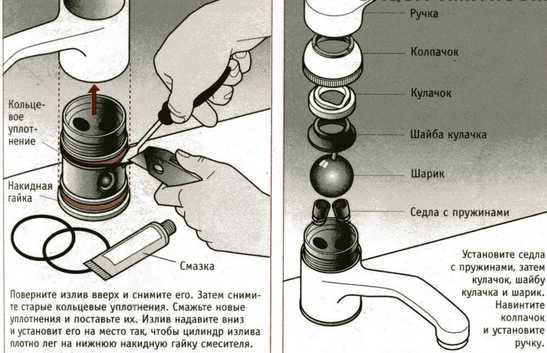

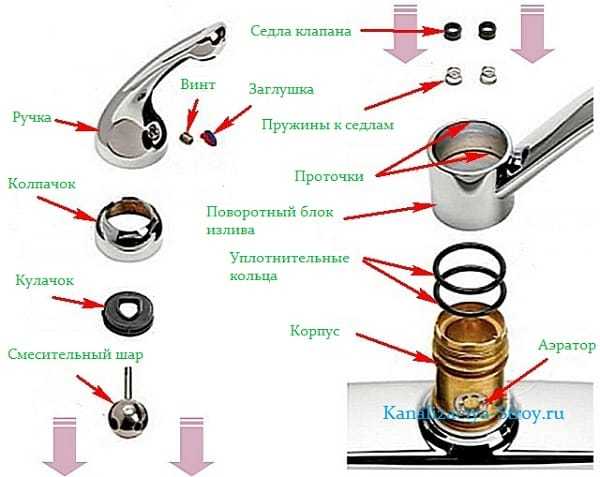

Схема разборки крана

Чтобы заменить верхний уплотнитель, шаровый кран демонтируется в следующем порядке:

  • снятие рукоятки;
  • извлечение двухкомпонентной щитовидной детали из пластика;
  • промывание черной стороны извлеченной детали, т. е. собственно уплотнителя.

Чтобы заменить нижний уплотнитель для устранения течи, необходимо:

  • демонтировать шаровое устройство;
  • достать расположенный внизу уплотнитель;
  • разместить внутри устройства шаровой механизм;
  • закрепить уплотнители особой гайкой из пластика;
  • установить на место рукоятку.

Теперь можно открыть воду и проверить качество работы. Чтобы повысить герметичность и увеличить срок службы резиновых уплотнителей, можно использовать силиконовую смазку.

Профилактические меры

Соблюдая несложные правила обращения, можно значительно повысить срок беспроблемной эксплуатации однорычажных смесителей. Избежать поломок и других неприятностей помогут следующие меры:

  • приобретение устройства от известного производителя и в надежной торговой точке;
  • покупка тяжелого смесителя из латуни;
  • правильная установка смесителя;
  • обязательное использование фильтров для подводящих отверстий;
  • регулярная эксплуатация однорычажного крана во избежание закоксовки и пересыхания уплотнителей из резины или силикона;
  • своевременное устранение протечек и других мелких неполадок;
  • обязательное предварительное изучение инструкции, видеоматериала и/или консультация со специалистом;
  • обработка всех соединительных деталей герметиком;
  • крепление резьбовых соединений с помощью фум-ленты;
  • регулярный профилактический осмотр устройства;
  • немедленная замена уплотнителей по мере износа.

При отсутствии достаточного навыка и/или опыта обращения с рабочим инструментом лучше пригласить знающего специалиста.

Видео инструкция

sovety-vannoy.ru

ремонт смесителя однорычажного для ванны g lauf

Город Наименование Телефон Адрес дилера
Белгород Магазин Сантехники в Белгороде +7 (4722) 34-19-36, 34-44-42, 34-19-29 г. Белгород, ул. Некрасова, 33
Биробиджан Магазин Сантехники в Биробиджане 8 (42622) 4-12-32 г. Биробиджан, ул. Шолом-Алейхема, 88
Брянск Магазин Сантехники в Брянске №1 79003640061 г. Брянск, проспект Московский 19
Видное Магазин Сантехники в Видном 79851958575 Видное, ул. Завидная, 9
Волгоград Магазин Сантехники в Волгоград 79275264991 Россия, Волгоград, улица Землячки, дом 58
Вязьма Магазин Сантехники в Вязьме 79066682382 Вязьма, г., ул. Смоленская, 7
Дубна Магазин Сантехники в Дубне 74993904118, 79167259015 Россия, Московская область, Дубна, улица Правды, 4с1
Екатеринбург Магазин Сантехники в Екатеринбурге 73432102713 Екатеринбург, ул. Сурикова, 50
Екатеринбург Магазин Сантехники в Екатеринбурге #2 8(343)247-85-11 Г. ЕКАТЕРИНБУРГ, УЛИЦА СОФЬИ КОВАЛЕВСКОЙ,3, ОФИС 513
Екатеринбург Магазин Сантехники в Екатеринбурге №1 (343) 379-03-08, 379-03-81 Екатеринбург, ул. 8 Марта, 212
Магазин сантехники в Ессентуках Ставропольский край г.Ессентуки, ул.Новосёлов 6
Зеленогорск Магазин сантехники в Зеленогорске “СанТехМаркет” 79135104277 663690, Красноярский край, г.Зеленогорск, ул. Мира 42
Зеленогорск Магазин Сантехники в Зеленогорске ТЦ Меркурий 73916928003/79138311820 Россия, Красноярский край, г. Зеленогорск, ул. Парковая дом 33
Ивантеевка Магазин Сантехники в Ивантеевке 79162085623 Московская обл., Ивантеевка г., ул. Хлебозаводская, 22
Ивантеевка Магазин Сантехники в Ивантеевке #2 +7 (985) 844-03-01 Московская область, г. Ивантеевка. ул. Трудовая 7
Иркутск Магазин Сантехники в Иркутске +7 (395) 267-03-99 РФ, город Иркутск, улица Олега Кошевого, дом 65
Киров Магазин Сантехники в Киров 78332524677 Киров, Московская улица, 102В
Киров Магазин Сантехники в Кирове №2 (8332) 56-56-26 Киров, улица Ивана Попова, 21
Кисловодск Магазин Сантехники в Кисловодске 79282663304 Ставропольский край, Кисловодск г., ул. Губина, 12
Королев Магазин Сантехники в Королеве 79154870730, 79686438064 г. Королев ул. Пионерская дом 30 корпус 8
Красноуфимск Магазин Сантехники в Красноуфимске 73439424749 г. Красноуфимск ул. Ленина 53 магазин “Титан”
Майкоп Магазин Сантехники в Майкопе 79604995899 Республика Адыгея, г. Майкоп, ул. Курганная, 234
Москва Магазин Сантехники в Москве 89166897511 г. Москва ул. Кировоградская дом 13
Москва Магазин Сантехники в Москве #1 +7 (499) 130-08-56 г Москва ул. Большая Черемушкинская д 25с112
Мурманск Магазин Сантехники в Мурманске +7 (815) 225-19-04 183052, г. Мурманск, пр-кт Кольский, д. 131
Новотроицк Магазин Сантехники в Новотроицке 73537676674 Оренбургская обл., Новотроицкий р-н, Новотроицк г., ул. Советская, 38
Оренбург Магазин Сантехники в Оренбурге 73532583830 г. Оренбург, ул. Юркина, 9а, Мебельный базар
Оренбург Магазин Сантехники в Оренбурге ТК ТРИ КИТА 73532582430 Оренбург ул. Туркистанская дом 49
Оренбург Магазин Сантехники в Оренбурге ТК Тройка 73532583830 Оренбург Беляевсое шоссе дом 22
Салехард Магазин Сантехники в Салехарде +7 (902) 816-46-67 Ямало-Ненецкий АО г. Салехард мкр. Первомайский-2 д. 84
Санкт-Петербург Магазин Сантехники в Санкт-Петербурге 78129326571 Санкт-Петербург, Киевская улица, 3
Саранск Магазин Сантехники в Саранске +7 (834) 222-26-00 г. Саранск, ул. Советская, д. 105
Выльгорт Магазин Сантехники в село Выльгорте 78212725552 Россия, Республика Коми, Сыктывдинский район, село Выльгорт, улица Гагарина, 5
Смоленск Магазин Сантехники в Смоленске (4812) 32-52-42, 69-71-71 г. Смоленск, Пр-т. Гагарина, д.60 корп.3
Смоленск Магазин Сантехники в Смоленске №2 +7 (4812) 40-88-88. +7 (950) 700-88-80 Смоленск, Аптечная улица, 1А
Тамбов Магазин Сантехники в Тамбове 74752525838 Тамбов, ул. Магистральная, 35а
Томск Магазин Сантехники в Томске 7(3822)202-803 Томск, Транспортная улица, 1А
Тюмень Магазин Сантехники в Тюмени 73452694744 Тюмень, ул. Камчатская, 194, офис 211
Улан-Удэ Магазин Сантехники в Улан-Удэ 73012373009 г. Улан-Удэ, ул. Ключевская д. 54В
Ульяновск Магазин сантехники в Ульяновске 8-905-036-06-99 г. Ульяновск, ул. Островского, 58
Ханты-Мансийск Магазин Сантехники в Ханты-Мансийске +7 (922) 761-64-46 г. Ханты-Мансийск ул. Ленина дом 82
Челябинск Магазин Сантехники в Чебоксарах 78352452695 г. Чебоксары, пр .М. Горького, д.19
Челябинск Магазин Сантехники в Челябинске 79193116663 Челябинск, ул. Мамина, 23б
Челябинск Магазин Сантехники в Челябинске 73512234511 г. Челябинск, ул. Доватора, 27
Чебоксары Магазин Сантехники в Челябинске №1 79053462459, 79176757950 Чебоксары, ул. Стартовая, 4
Чебоксары Магазин Сантехники в Челябинске №2 79053462459, 79176757950 Чебоксары, просп. Тракторостроителей, 54, корп.1
Ярославль Магазин Сантехники в Ярославле 7(4852)72-16-40,30-06-67 Ярославль, ул.Советская, 23
Ярославль Магазин Сантехники в Ярославле #1 7(4852)25-86-05 Ярославль, пр-т Толбухина, 8/75
Ярославль Магазин Сантехники в Ярославле #2 7(4852)20-05-85 Ярославль, ул.Вспольинское поле, 1
Ярославль Магазин Сантехники в Ярославле #3 (4852)45-76-50,48-60-56 Ярославль, пр-т. Толбухина, 58
Ярославль Магазин Сантехники в Ярославле #4 +74852770048 Ярославль, ул. Панина, 12в ТЦ «Optima», 2 этаж

scepio.ru

Как разобрать однорычажный смеситель своими руками

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

На сегодняшний день такие смесители, как, например, краны «елочка» или настенные краны, являются неактуальными, на смену старому пришло новое — однорычажные смесители. Такие устройства отлично вписываются в современный дизайн кухонь или ванных комнат. С каждым днём, набирая свою популярность, однорычажные смесители смещают с передовых позиций обычные краны, ведь новшества сантехнического оборудования обладают универсальным корпусом с пластиной, служащей в роли рычага, в самом корпусе происходит процесс смешивания горячей и холодной воды. Изготовляют данные изделия из металла, керамики, иногда из пластика. Но, несмотря на хорошее качество, такие краны тоже ломаются. Как разобрать однорычажный смеситель и починить его мы детально рассмотрим в этом обзоре.

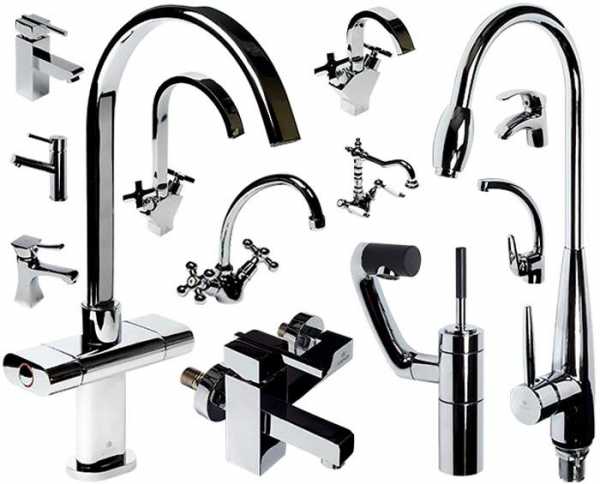

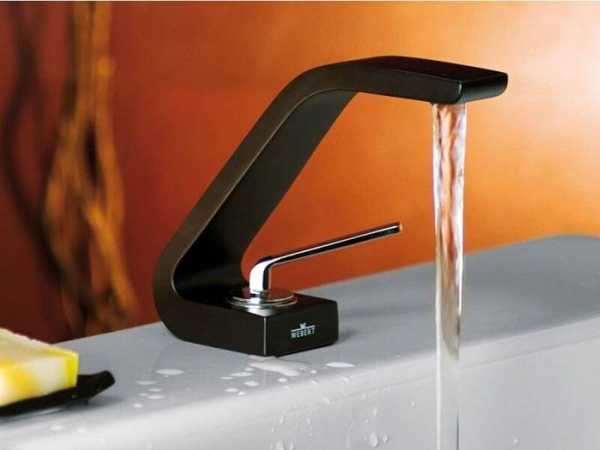

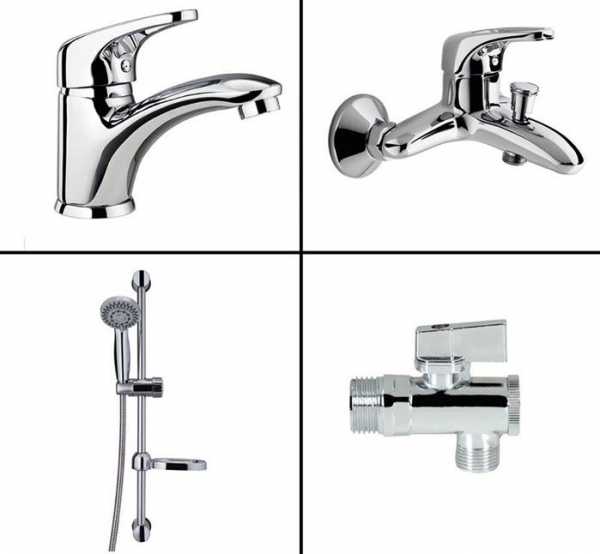

Разнообразие изделий

Содержание статьи

Из чего состоит смеситель?

Однорычажные смесители — новшество в сфере сантехники, универсальные краны для современной кухни или ванны.

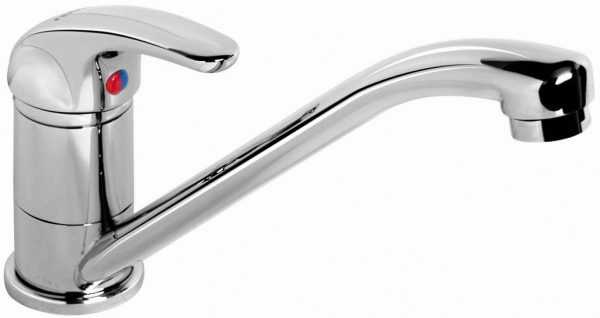

Однорычажные смесители

Каждое устройство имеет свойства ломаться, выходить из строя, поэтому для того, чтобы точно знать, как починить, сломавшийся кран, необходимо разобраться в видах самого смесителя.

Виды

Разработано два вида однорычажных смесителей.

  • Устройство шарового типа. Основной частью и особенностью данной категории является металлический шарик, размещающийся в корпусе крана и имеющий несколько отверстий. Первое служит для выделения холодной воды, второе для горячей и в третьем отделении происходит смешивания предыдущих типов воды, тем самым создавая смешанный поток. Представленная емкость внутри металлического шара получила название “смесительная камера”. Седлы – резиновые уплотнители, тесно взаимодействуют с внутренним шариком.

Устройство шарового типа

Для того чтобы включить кран, используется шток регулировки. Данная часть регулирует подачу воды, протекающей через отверстия металлического шарика, также отвечающего за напор. Например, в том случае, если площадь соприкасающихся отверстий, будет расширяться, поток воды будет уменьшаться, в обратном процессе, при уменьшении площади, напор увеличится. Шаровой смеситель из-за своей точной и продуманной конструкции редко разочаровывает своих владельцев поломкой или несоответствиями. Данный вид является наиболее популярным.

Конструкция шарового типа

  • Устройство с картриджевой конструкцией. Если в предыдущем виде применялся металлический шарик, то в данном варианте он заменяется картриджем с двумя, дополняющими керамическими пластинами. Картридж делится на несколько частей: 1) В нижней части проделано 3 отверстия для потока воды; 2) Верхняя часть служит для смешивания этих трех видов. Система такого смесителя заключается в совмещении одного из отверстий картриджа нижней части пластины с верхней смесительной частью верхнего диска, при движении джойстика обе части должны крепко соединяться. Для того, чтобы избежать непредвиденных проблем со смесителем, использую специальные монтирующиеся фильтры, они защищают конструкцию от попадания твердых элементов.

Смеситель с картриджевой конструкцией

Статья по теме:

Как разобрать смеситель однорычажный: последовательность действий

Итак, как же разбирается однорычажный смеситель? Подобным вопросом задаются многие, кто не знает из чего состоит смеситель для ванной. Устройство крана мы подробно разберем на конкретном примере.

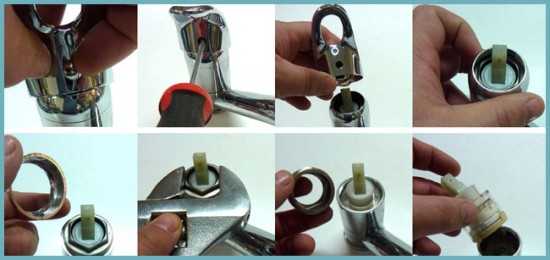

Как выполняется разборка однорычажного смесителя

Устройство дискового типа состоит из:

  • Рукоятки;
  • Регулятора струи;
  • Керамического картриджа;
  • Корпуса;
  • Фиксирующей скобы;
  • Гибкой штанги для подводки воды.

Дисковый кран

Таблица 1. Как разобрать смеситель однорычажный: последовательность действий

ИзображениеЭтапы работ

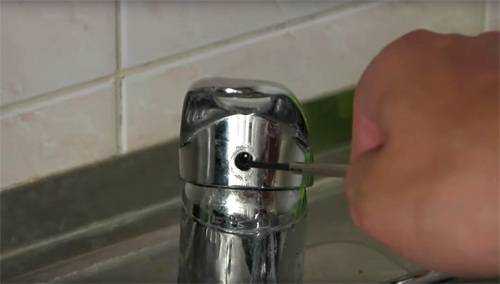

Сперва возьмемся за заглушки. Их необходимо вытащить, применяя отвертку. Каждая из них имеет свой цвет для облегчения определения нужной регулировки температуры воды.
Освобождаем друг от друга джойстик и шток, отвечающий за регулировку, берем маленькую крестовую отвертку и аккуратно отвинчиваем винт.
Далее, приступаем к выкручиванию деталей. Первым делом снимаем ручку, прикрепленную к крану. С верхней пластины джойстика снимаем гайки. Первую керамическую, а затем зажимную. Последняя может быть выполнена с маленькими воронками, в этом случае, дабы не повредить деталь, необходимо действовать как можно аккуратнее. Что касается керамической, её в любом случае можно выкрутить легко, без всяких трудностей вручную.
В завершение достаем смесительный диск. Замена картриджа происходит только при протечке или другим всевозможным причинам.

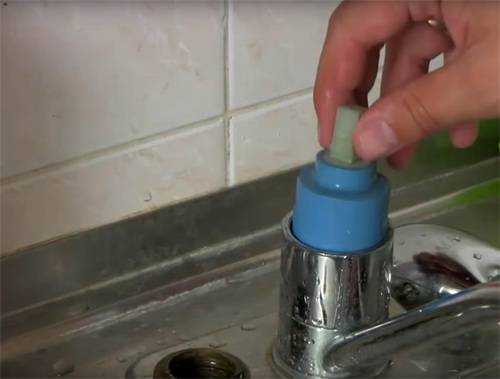

Устанавливаем невредимый картридж на место, откуда вынули прежнюю изношенную конструкцию. Затем производим сборку в обратном порядке. Закручиваем гайки, придерживаем диск, используем рычаг, выполняем монтаж винта и в конце всю работу дополняем, вновь одетыми заглушками.

Отремонтированный кран

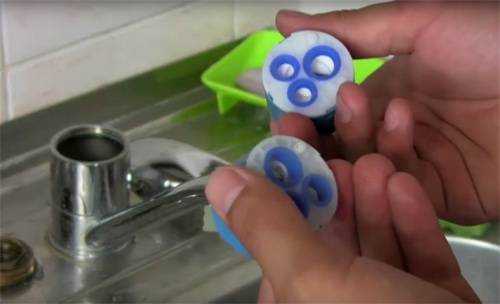

При покупке нового картриджа захватите старый диск, чтобы точно подобрать нужный элемент, не ошибиться в процессе разборки и последующего ремонта. Выбирайте конструкцию, выполненную из силиконового материала, так как она более надёжна.

Старый диск картриджного устройства

Далее поговорим о том, как разобрать смеситель шаровый. Разборка шарового изделия не сложнее предыдущего крана. Что стоит учитывать, так это то, что при серьёзных проблемах или ошибках, необходимым станет полная замена смесителя. Например, если вы заметили, что струя воды незначительна и слаба при включении крана, тогда беспокоится не о чем — это частая проблема, поэтому устранить поломку можно самостоятельно, разобрав смеситель. Наиболее распространенная причина, описанной выше проблемы, обычное засорение крана.

Разбор шарового смесителя

Как разобрать смеситель однорычажный шаровый, смотрите ниже.

  • Снимаем гайку крана в месте слива;
  • Вытягиваем, находящеюся внутри сетку, хорошо промываем;
  • После промывания возвращаем и фиксируем все так, как было прежде.

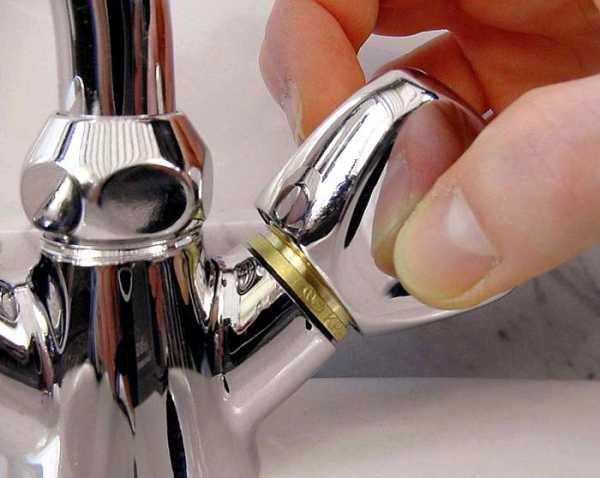

Снять гайку крана на месте слива

Ещё одной проблемой в шаровом кране могут быть резиновые уплотнители. Их следует заменить, используя (уже известные) отвертку и шестигранный ключ.

Резиновые уплотнители

Последовательность работ:

  • Выкручивание установленного винта, снятие рычага;
  • Соединения, размещенные внутри, вынимаются из резьбы, откручивается винт с помощью отвертки. Иногда на нём может скопиться грязь, налет, требующий очистки.
  • Вместе с извлечением шара, снимаются прокладки с последующей заменой новыми резиновыми уплотнителями;
  • После замены возвращаем шарик на законное место. И укрепляем новые уплотнители пластмассовой гайкой;
  • Рычаг, винт фиксируются обратно. Всю выполненную работы проверяем, открытием крана. Если ремонт прошёл успешно, вода больше не станет протекать.

Выкручивание винта

Советы, рекомендации

  • Для того чтобы не писать в поисковик подобные запросы: “Как разобрать смеситель однорычажный”, необходимо проводить профилактику своей сантехнической конструкции. При этом условии шариковые или джойстиковые изделия, проработают долгое время без непредвиденных поломок.
  • При покупке новых деталей, берите с собой старые части своего крана, чтобы точно подобрать их замену.
  • Устройство водопроводного крана требует точный процесс разборки, сборки и ремонта. Если отходить от принятых правил процессов ремонта, возникнет вероятность полной непригодности водной технологии.
  • Каждый из описанных видов в статье, имеет множество преимуществ, хоть конструкция у них отличается, надежность каждого одинакова, поэтому не ломайте себе голову над тем, кому отдать свое предпочтение. Выбирайте любой, каждый из них прослужит долгое время при соответствующем уходе.

Новые детали

Выводы

  • Однорычажные краны являются наиболее выгодными и качественными;
  • Разобрать и собрать краны не составит большого труда, если разобраться в их устройстве;
  • Для долгого использования кранов необходимо следить и ухаживать за устройствами, находящимся внутри.

Качество однорычажного крана

Как разобрать однорычажный кран в ванной: видео-урок

Данное видео по пошаговой инструкции разборки и сборки конструкции однорычажного смесителя в ванной, может объяснить процесс наиболее точно и конкретно. Видя своими глазами, ремонт пойдет намного быстрее и правильнее. На многих видеоресурсах вы получите большое количество полезных видеоинструкций, в том числе и как разобрать смеситель в ванной двухвентильного типа. Приятного просмотра.



Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Как разобрать смеситель однорычажный, рекомендации специалиста

Многие владельцы загородных коттеджей стремятся наполнить свой санузел максимальной функциональностью, красотой, практичностью. Для этого совсем необязательно пользоваться услугами сантехников высокой квалификации. Некоторые сантехнические операции вполне реально выполнить самостоятельно. Далее рассмотрим, как разобрать смеситель однорычажный своими силами, что позволит сэкономить на оплате труда наемного рабочего.

Устройство

Чтобы понимать, как поменять смеситель в ванной своими руками, нужно хорошенько изучить устройство этого сантехнического элемента. Однорычажный смеситель представляет собой кран, который имеет всего одну регулировочную ручку. Последняя фиксируется посредством одного винта и накладки.

Но современный рынок предоставляет покупателю возможность выбрать конкретную модель из множества разнообразных модификации смесителей однорычажных и двухвентильного типа. И многие из них имеют сложное устройство и кардинально отличаются от привычных многим моделей смесителей, много лет присутствующих на отечественном рынке сантехники.

Наиболее популярны сегодня три вида однорычажных смесителей:

  • с керамическим картриджем — внутри такого крана присутствует керамический картридж с тремя отверстиями для. Основная особенность такого механизма в том, что изменение положения джойстика приводит к совмещению одного из отверстий на нижней пластине и смесительной камеры верхней пластины. Вода поступает по двум трубочкам в картридж, перемешивается в нем и переходит в сливное сопло. Отрегулировать набор или температурный режим можно с помощью затвора из дисков особой формы, которые попеременно открывают или закрывают доступ воды определенной температуры;
  • шаровой кран получил свое название благодаря специфической регулируемой головке конструкции. Она изготавливается из нержавеющей стали, а сам шар полый в середине и располагается в корпусе модели. Вода поступает по проводке и латунным трубочкам. Ручка расположена на штыре, что позволяет шару сохранять свою подвижность. А герметичность картриджа отверстия обеспечивают специальные прокладки. При нажатии на ручку смесителя, шарик начинает вращение. Это приводит к смешиванию воды горячей и холодной температуры. Поворот рычага в левую или правую сторону позволяет полностью перекрыть либо холодную, либо горячую воду. Иными словами, в эксплуатации такая сантехника очень удобна.

Картридж

Шаровая конструкция

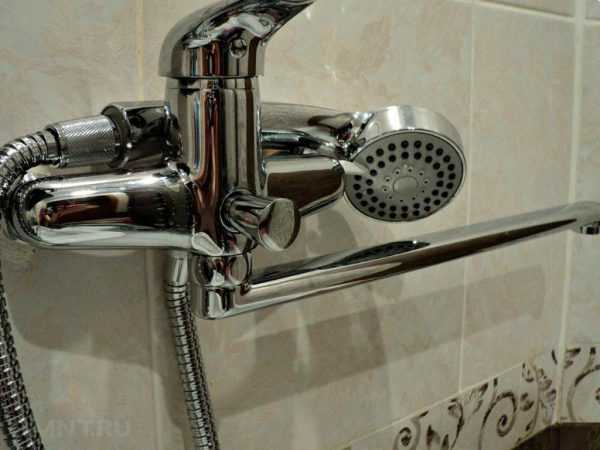

Внешний вид

Детали

Необходимые инструменты

Смеситель является механизмом, который обеспечивает техническую функцию смешивания воды разной температуры. Его устанавливают на раковины и ванные, биде в санузлах, а также в кухне на мойке. Если изделие произведено на качественном оборудовании с применением хороших материалов, оно прослужит длительное время без поломок. Но если смеситель все же требует ремонта или замены одной из деталей, выполнить разборку, замену проблемного узла и последующую сборку изделия можно самостоятельно.

Прежде чем рассказать, как заменить смеситель в ванной, остановимся на тех инструментах, которые для этого понадобятся:

  • отвертка плоского типа является незаменимым инструментом при демонтаже однорычажных смесителей своими силами;
  • ключ шестигранник необходим для отвинчивания винта в смесителе при его демонтаже;
  • молоток;
  • плоскогубцы.

Помните, что работу по разборке смесителя своими силами нужно начинать только после отключения центрального водоснабжения. В противном случае, неизбежен потоп. А работать в целях безопасности стоит только в перчатках.

Инструкция по разборке однорычажного смесителя

Выполненная своими руками разборка смесителя для ванной не вызовет трудностей, если точно знать вид установленного для ванной комнаты сантехнического элемента. Опишем особенности разборки каждого из них более подробно далее, что позволит упростить задачу по разборке однорычажного смесителя для неопытных в сантехнических вопросах людей.

С керамическим картриджем

Если вы не знаете, как разбирается смеситель однорычажный с керамическим картриджем, прочтите эту статью до конца. Если картриджи внутри крана для ванной комнаты пришли в негодность, потребуется полная разборка изделия и замена дефектных деталей на новые.

Устройство картриджного смесителя

Это отличный способ сэкономить не только на оплате услуг сантехнику, но и на приобретении нового смесителя. Следуйте этой инструкции, тогда работа будет протекать быстрее и не осложниться неприятными моментами или ошибками:

  • посредством плоской отвертки нужно извлечь декоративную заглушку на ручке крана. Она будет иметь синий и красный окрас, что указывает на возможность регулировки температурного режима подаваемой воды;
  • с помощью ключа шестигранника следует отвинтить винт, ответственный за фиксацию джойстика на регулировочном штоке;
  • извлеките ручку, выкрутите декоративную и зажимную гайки. Бывает, что в конструкции присутствует не шестигранная гайка. Тогда нужно проявить особую осторожность при откручивании такой гайки, дабы не повредить специальные пазы на ней;
  • далее, нужно демонтировать диск из смесительного механизма для ванной комнаты. Заменяют картридж только тогда, когда налицо сильный износ последнего, или стало очевидно, что кран течет.

Этапы разбора картриджного смесителя

Последовательность установки и разборки

Детали

Шаровой

Шаровую модель однорычажного смесителя разбирать также несложно. Для этого следует выполнить ряд действий:

  • снять декоративную заглушку, открутить крепежный винт, демонтировать рычаг;
  • изъять резьбовое соединение, отвинтить винт посредством плоской отвертки. Если при эксплуатации он оброс накипью, воспользуйтесь уксусом для ее удаления. Также можно применить специальные химические средства, приобретенные заранее;
  • далее, следует вытащить шаровый механизм, заменить резиновые прокладки и установить шар на прежнее место;
  • при помощи гайки из пластика обеспечивается фиксация уплотнителей;
  • рычажный механизм вставляется на прежнее место и крепится при помощи винта. Эту операцию нужно выполнять медленно и аккуратно, дабы не пережать конструкцию.

Этапы разбора смесителя

Обязательно проверьте кран на предмет отсутствия утечек после ремонта. При разборке крана двухвентильного типа имеются специфические особенности, которые нужно учитывать для позитивного результата работы.

Устройство шарового смесителя



Детали

Рычажный

Рычажные смесители очень популярны на отечественном рынке благодаря высокому комфорту использования на практике. В их конструкции присутствует рычаг, который отвечает за регулировку температурного режима воды.

Выполненная своими руками замена смесителя в ванной позволяет существенно сэкономить. В сущности, процесс выполнения работы условно делиться на те же этапы, что и предыдущие варианты.

Название этапа Основные операции
Подготовительный этап Отключение подачи горячей и холодной воды.
Демонтажные работы Снятие со смесителя декоративной заглушки, откручивание винта фиксатора, удерживающего ручку, демонтаж ручки и защитного кольца, откручивание прижимной гайки, демонтаж картриджа.
Замена картриджа Удаление из смесителя накипи и загрязнений, установка нового картриджа.
Монтажные работы сборка и установка смесителя на прежнее место. В случае варианта с керамическим картриджем на завершающем этапе потребуется осуществить монтаж нового картриджа в корпус смесителя, завинтить зажимную гайку, установить гайку декоративную.

Рукоять можно снять с помощью фиксирующего болта

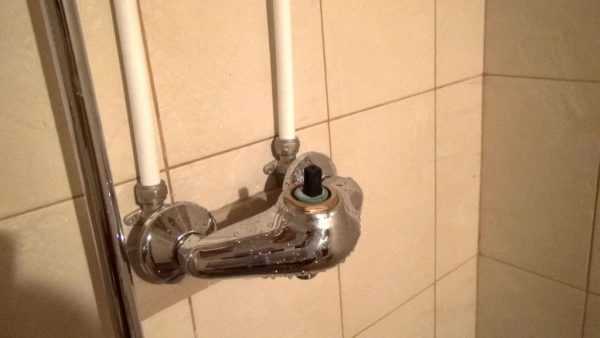

Ремонт однорычажного смесителя с подвижным изливом

Замена картриджа

После продолжительного использования даже очень качественный смеситель рычажный может прийти в негодность. Тогда его можно починить своими руками. Прежде, чем приступать к работе, потребуется разобраться в причине поломки. Если требуется заменить картридж, то порядок действий будет следующим:

  • подготовительный этап — следует отключить горячую и холодную воду;
  • демонтажные работы — снятие со смесителя декоративной заглушки, демонтаж винта фиксатора, удерживающего ручку, демонтаж ручки и защитного кольца, откручивание прижимной гайки, демонтаж картриджа. Это можно сделать плоской отверткой;
  • замена картриджа — удаление из смесителя накипи и загрязнений, монтаж нового картриджа.

Замена картриджа

Помните, что приобрести новый катридж без наличия на руках старой детали очень сложно. Видовое разнообразие данного сантехнического элемента очень широко, поэтому добиться идеальной стыковки «в слепую» может быть довольно сложно.

Обязательно возьмите с собой в магазин старую деталь, чтобы продавец корректно подобрал взамен новую. После того как описанные операции выполнены, можно переходить к непосредственной сборке крана своими силами. Об этом подробнее далее.

Сборка

Теперь вы поняли, как разобрать смеситель в ванной. Далее потребуется уяснить и то, как собрать данный сантехнический элемент. Профессиональный сантехник всегда учтет важные моменты при сборке однорычажного смесителя для ванной. А неопытный в данных вопросах человек может упустить их из виду, не придавая мелочам особой важности:

  • шток не должен быть закрыт во время работы;
  • боковушки зажима направляются в разные стороны;
  • паз над плоскостью штока располагается спереди;
  • зажим фиксатора следует установить прямо на боковушки основания;
  • пазу для шарнира фиксатора следует быть повернутым назад;
  • ручку смесителя сперва нужно немного наклонить, и только затем вставляется в паз гайки фиксатора.

Демонтажные работы, сборка и установка смесителя на прежнее место осуществляется в несколько шагов. При варианте с керамическим картриджем на завершающем этапе потребуется осуществить монтаж нового картриджа в корпус смесителя, завинтить зажимную гайку, установить гайку декоративную. Помните, что зажимную гайку легко пережать, что приведет к сбоям в работе механизма. Поэтому закручивают ее плавно без чрезмерных усилий. И наконец, устанавливается заглушка.

Видео

vannayasovety.ru

однорычажный, смеситель двухвентильного типа, видео

Смеситель для ванной является довольно простым и надежным механизмом, однако при длительной его эксплуатации можно столкнуться с различными проблемами.

Основные неполадки кранов связаны с тем, что они начинают протекать. Чаще всего для исправления такой поломки не нужно полностью заменять смеситель — достаточно разобрать его, определить, какая деталь неисправна, и установить новую запчасть.

Устройство однорычажного и двухвентильного кранов

Наиболее распространенными типами смесителей являются однорычажный и двухвентильный. Несмотря на разный внешний вид, по принципу действия они практически аналогичны. Однако есть между ними и различия. Разобраться в особенностях устройства кранов важно, чтобы было проще понять технику их разборки.

Однорычажный

Существует два типа конструкции такого крана:

  1. Шаровый. Внутри установлен металлический шар с тремя отверстиями — для входа горячей и холодной воды и для выхода смешанной. Внутри шар полый, он и является камерой смешивания. Сверху на шаре зафиксирован шток, соединяющий деталь с рычагом и предназначенный для регулировки.
  2. Картриджевый. Вместо шара используется керамический сменный картридж, составленный из двух пластин — в нижней имеется три отверстия, служит она для подачи воды, а верхняя представляет собой камеру смешивания со штоком для регулировки. Чтобы избежать засоров между пластинами, на входные отверстия устанавливаются специальные фильтры.

Принцип работы у обоих типов крана один — при подъеме рычага вода впускается в камеру смешивания, поворот же регулирует просвет отверстий для горячей и холодной воды.

К другим основным частям однорычажного смесителя относятся:

  • корпус,
  • рычаг регулировки,
  • фиксатор рычага,
  • крышка,
  • прижимающая гайка,
  • уплотнители из силикона, резины или тефлона.

В большинстве случаев менять смеситель целиком необязательно — можно заменить только засорившийся картридж или подтекающие уплотнители. Металлический шар достаточно почистить и установить обратно.

Двухвентильный смеситель

Основными деталями такого смесителя являются две кран-буксы, используемые для раздельной регулировки подачи холодной и горячей воды. Существует два вида этого механизма:

  • Резьбовая букса. Запирание воды в ней осуществляется при помощи эластичной прокладки, которая при закрытии крана отсекает смеситель от водопровода. В зарубежных моделях вместо вращения винта происходит возвратно-поступательное движение, что снижает износ прокладки.
  • Керамическая букса. В ней вместо прокладки используются диски из отполированной керамики. Принцип регулировки подачи воды такой же, как в однорычажном кране — при повороте вентиля отверстия на пластинах совмещаются, и вода льется. Аналогичен и главный недостаток — требовательность к чистоте жидкости.

Корпус крана из нержавеющей стали или латуни представляет собой камеру смешивания, в которой просверлены отверстия для подключения букс и гусака. Смеситель в ванной также имеет отверстия для золотникового клапана, переключающего подачу воды с крана на душ, и для душевого шланга. Детали крепятся к корпусу при помощи накидных гаек, вентили фиксируются на кран-буксах болтами. Опциональной частью смесителя является аэратор, надеваемый на конец гусака.

При ремонте следует внимательно подбирать запасные части. Они различаются размерами и формой. Так, детали от зарубежных кранов нельзя установить на отечественные модели и наоборот.

Разборка однорычажного крана

Перед работой нужно подготовить необходимые инструменты (отвертку и шестигранник), запасные части для ремонта, уплотнитель для резьбовых соединений. Также следует перекрыть подачу воды — и горячей, и холодной, после чего открыть кран и слить скопившуюся в смесителе воду.

Техника разборки однорычажного крана аналогична для обоих его типов. Демонтаж смесителя осуществляется в следующем порядке:

  1. При помощи плоской отвертки или другого подходящего острого предмета снимается пластиковая заглушка на регулирующем рычаге. Она не только обозначает направления поворота для холодного и горячего потока, но и закрывает собой винт, фиксирующий рычаг на штоке.
  2. Винт откручивается при помощи шестигранного ключа.
  3. Рычаг снимается с корпуса.
  4. Снимается зажимная гайка, фиксирующая керамический картридж или металлический шар в корпусе смесителя. Обычно ее можно без труда открутить руками. Если сделать это не получается, следует воспользоваться гаечным или разводным ключом. Деталь выполнена из хрупкого материала, поэтому действовать нужно с осторожностью.
  5. При необходимости снимаются и заменяются уплотнители, крепящиеся при помощи пластиковых гаек.

Если нужно прочистить гусак смесителя, с его конца снимается аэратор. Он откручивается при помощи гаечного ключа и промывается проточной водой. Сам гусак, даже если он не встроен в корпус, снимать нет смысла — установить его обратно обычно довольно сложно. Однако при желании сделать это можно — фиксируется он точно так же, как и картридж или металлический шар, при помощи зажимной гайки, откручиваемой разводным ключом.

Разборка крана двухвентильного типа

Демонтаж такого крана осуществляется в тех случаях, когда смеситель подтекает у основания или плохо работают вентили — не закручиваются до конца (вода течет тонкой струйкой или капает из гусака) или для их вращения требуется применение усилия.

В целом порядок разборки похож на оный в случае с однорычажным смесителем. Производится демонтаж при помощи отвертки и разводного ключа следующим образом:

  1. Снимаются пластиковые заглушки, скрывающие винты, при помощи которых вентили крепятся на кран-буксах.
  2. Винты откручиваются плоской отверткой, вентили снимаются.
  3. При помощи разводного ключа откручиваются кран-буксы. Выполнены они, как правило, из мягкой латуни, поэтому большое усилие прилагать не следует, чтобы не повредить механизмы. Чтобы не испортить внешний вид деталей, под ключ нужно подложить ткань.
  4. С концов кран-букс снимаются резиновые уплотнители для их замены. В случае с керамической фурнитурой деталь придется заменить полностью.

Если гайки не откручиваются из-за ржавчины или известкового налета, не следует крутить их с силой — лучше обработать детали растворителем WD-40. Иначе можно либо сорвать резьбу, либо сточить грани гаек — в таком случае придется заменять не отдельные части, а весь смеситель полностью.

Если у крана в ванной есть клапан для переключения на душ, разборка незначительно усложнится. Следует учитывать, что трехходовой кран может быть неразборным — в таком случае возможна только полная замена. Если это не так, переключатель снимается путем откручивания зажимных гаек. После этого в нем заменяются прохудившиеся уплотнители.

Таким образом, смеситель любого типа довольно просто разобрать и отремонтировать, зная, как он устроен. Конструкция несложна, для работы требуется минимальный набор инструментов — с задачей справится и начинающий домашний мастер.

roma100471.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
