Уклон - газопровод

Cтраница 1

Уклоны газопроводов необходимо увязывать с рельефом местности. Если уклон совпадает с направлением движения газа, то его величину мож-но уменьшать. В соответствии с требованиями Правил Госгортехнадзора минимально допустимый t уклон составляет 0 0015 или 1 5 мм на каждый метр длины газопровода.  [1]

Уклон газопровода к стояку и приборам ( кроме счетчика) для труб диаметром до 32 мм делают 0 ОС2н - 0 005 мм, а для труб диаметром 40 - 75 мм - 0 008 - 0 015 мм.  [2]

Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 - 5 мм на 1 м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика к приборам.  [3]

Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 - 5 мм на I м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика К приборам.  [4]

Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 - 5 мм на 1 м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика к приборам.  [5]

Уклон газопроводов должен быть от счетчика к газовому вводу и от счетчика к газовым агрегатам.  [6]

Уклоны газопровода соответствуют проекту.  [7]

Если уклон газопровода идет против направления течения газа в трубе, то величина уклона должна быть несколько больше, чем в тех случаях, когда направление уклона совпадает с направлением течения газа.  [8]

Внутри жилых зданий уклон газопроводов должен быть от счетчика к стояку и от счетчика к газовым приборам; в котельных и помещениях коммунально-бытовых потребителей уклон делают от счетчика к газовому вводу и от счетчика к газовым приборам.  [9]

Для беспрепятственного стока конденсата уклон газопровода должен приниматься в пределах 0 005 - 0 009; в пониженных точках линии следует установить дрйпы для конденсата.  [10]

Для экономии земляных работ уклоны газопроводов желательно по возможности приспособить к рельефу поверхности улиц.  [11]

Для экономии земляных работ уклоны газопроводов желательно по возможности приспосабливать к рельефу поверхности улиц.  [12]

При наличии газовых счетчиков уклон газопровода должен быть от счетчика к стояку или вводу и от счетчика к газовым приборам.  [13]

Это рас-зтояние зависит от уклона газопровода, скорости газового потока и количества имеющейся в газопроводе жидкости и должно определяться практическим путем, исходя из конкретных условий.  [14]

Какое значение имеют постель и

уклоны газопроводов.  [15]

Страницы:      1    2    3

www.ngpedia.ru

Определяем уклон для труб, паропроводов и мазутопроводов

Поделиться "Какой должен быть уклон у труб и паропроводов?"

Как выбрать уклоны для паропроводов, трубопроводов воды и мазутопроводов? Для чего трубопроводы ставятся с уклоном и что в этом уклоне учитывается?

Горизонтальные участки трубопроводов кладут с уклонами для того, чтобы :

  • Обеспечить полный сток воды при опорожнении трубопровода
  • Отвести образовывающийся конденсат в паропроводах и трубопроводах сжатого воздуха.

Что такое уклон трубопровода или паропровода?

на чертеже показан уклон паропровода высокого давление по направлению движения пара

Под заданным (монтажным) уклоном трубопровода понимается уклон прямой линии, соединяющий нижние точки трубы в местах крепления трубопровода, при его холодном состоянии (при монтаже) с учетом холодного натяга.

Уклоны трубопроводов воды

Монтажный уклон любых горизонтальных участков водоводов принимается не менее 0,002, направление уклона может быть любым, как в сторону движения воды, так и в противоположную.

Уклоны паропроводов

монтажный и действительный уклон трубопровода

Трубопроводы, работающие при температуре выше 400 С, с течением времени, в результате ползучести металла, получают, кроме того, остаточные, постепенно нарастающие прогибы. Эти остаточные прогибы могут в несколько раз превышать упругие прогибы в пролетах трубопровода.

Горизонтальные участки паропроводов должны иметь уклон по направлению движения среды не менее 0,004 при достижении температуры пара в паропроводах, равной температуре насыщения при рабочем давлении.

Для паропроводов с меняющимся направлением потока направление уклона выбирается исходя из удобства организации дренажа и компоновочных соображений.

На чертеже показан уклон трубопроводов напора сетевых насосов к подогревателю сетевой воды

Уклон дренажей

Уклон дренажных труб принимается не менее 0,003.

Уклоны мазутопроводов

Для нефтемазутопроводов уклон должен быть не менее 0,005

Как выбрать минимальный уклон трубопровода

Величина минимальных монтажных уклонов описанных выше учитывает:

  • Пороги, образуемые подкладными кольцами
  • Пороги образующиеся при сварке труб различной толщины

Уклоны трубопроводов на промышленных объектах

Мы в энергетике подчиняемся федеральным нормам и правилам в области промышленной безопасности( правила действуют для пара давлением выше 0,07 МПа и воды под давлением с температурой выше 115 С), в которых есть пункт 70, где указано:

  • Трубопроводы пара и горячей воды должны иметь уклон не менее 4 мм на метр
  • Тепловые сети прокладываются с уклоном не менее 2 мм на метр

Поделиться "Какой должен быть уклон у труб и паропроводов?"

(Visited 4 770 times, 1 visits today)

Читайте также

  • Как проектировать дренажные трубопроводы и воздушники В статье рассказывается, как проектировать дренажи паропроводов и трубопроводов воды и воздушники, как выбирать диаметры и через что […]
  • Опоры и подвески для трубопроводов низкого и высокого давления Статья о том, какие бывают опоры трубопроводов, как их выбирают и проектируют. Крепление трубопроводов Для крепления станционных […]
  • Компоновка трубопроводов электрических станций В статье вы узнаете правила выполнения компоновки трубопроводов на ТЭЦ и котельных. Разводка трубопроводов на промышленных объектах При […]
  • деаэратор принцип работы Чтобы понять принцип работы деаэратора, необходимо разобраться, зачем вообще деаэрируют воду. Для чего нужен деаэратор на […]
  • газоснабжение паровых котлов Е-160-3,9-440 [reklama1]Данный материал взят из проекта газоснабжения 3х паровых котлов Е-160-3,9-440, к сожалению, развернутая схема утрачена, […]
  • тепловая изоляция ТЭЦ Общие сведения о тепловой изоляции применяемой на тепловых электрических станциях. теплоизоляция Теплоизоляция будет […]

ccpowerplant.ru

Трубопроводы уклон - Справочник химика 21

    Благодаря уклонам удается отвести нежелательные в системе жидкости или пары в определенные места, а затем удалить их. В зависимости от назначения трубопровода уклоны принимаются от 3—5 мм до 2—3 см на м (от 0,003—0,005 до 0,02—0,03). [c.80]

    Гидравлический расчет самотечной канализационной сети и коллекторов производится по специальным таблицам или формулам, а результаты записываются в форму табл. 3. Расчет. сводится к определению Диаметров трубопроводов, уклонов и скоростей сточных ВОД по расчетному расходу. [c.26]


    Особое внимание необходимо уделить трассировке безнапорных трубопроводов. Уклоны для них должны быть больше, чем для напорных трубопроводов. Для облегчения чистки таких трубопроводов на их поворотах предусматриваются люки и заглушки. Особенно тщательно следует подходить к определению диаметра безнапорного трубопровода, транспортирующего жид- 
[c.175]

    Примечание. При значительной длине трубопроводов уклоны их могут быть уменьшены. При этом в случае необходимости должны быть предусмотрены дополнительные мероприятия, обеспечивающие, опорожнение трубопроводов. [c.327]

    При прокладке газопроводов необходимо строго выполнять требования проекта, а также действующих строительных норм и правил (СНиП) и Правил безопасности в газовом хозяйстве , определяющих выбор материала труб, арматуры и других деталей трубопроводов, уклоны трубопроводов, допустимые расстояния от прокладываемого газопровода до других смежных коммуникаций, зданий и сооружений, и другие требования. [c.344]

    Винипластовые трубопроводы укладывают на опорах, а при транспортировании по ним растворов температурой 35—50 С — в лотке крепят трубопроводы хомутами, расстояние между опорами 0,8—1,5 м. При транспортировании агрессивных или ядовитых растворов на фланцевых узлах устанавливают защитные кожухи из винипласта. При прокладке и монтаже трассы трубопроводов уклон должен быть не менее 0,002, в местах возможного образования застоя и осадков устраивают дренажные трубки. 

[c.154]

    Конечно, для различных участков трубопровода уклон неодинаков, он зависит от диаметра функцией которого является расходная характеристика /С . [c.115]

    Всасывающий трубопровод не должен пропускать воздуха, поэтому необходимо тщательно проверить плотность труб и соединений. Чтобы воздух или пары, выделяющиеся при всасывании из подаваемой жидкости, могли легко удаляться, всасывающий трубопровод должен иметь подъем в сторону насоса. Если же по местным условиям нельзя избежать в какой-либо части трубопровода уклона по направлению к насосу, то в самой высокой точке следует установить приспособление для периодического удаления скопляющихся там воздуха или паров. [c.264]

    Всасывающему трубопроводу придают уклон в сторону компрессора около 0,01 — 0,02 для равномерного возврата масла, для жидкостного трубопровода уклоны не обязательны и его обычно прокладывают и укрепляют совместно с всасывающим. [c.228]

    Примечания. 1. В отдельных случаях при значительной длине трубопровода уклоны могут быть уменьшены, но при этом должны быть предусмотрены дополнительные мероприятия, обеспечивающие опорожнение трубопроводов. 

[c.50]

    При монтаже дренажных и сливных трубопроводов уклоны проверяют гидравлическим и слесарным уровнями, а вертикальность участков — отвесом. Трубы следует отрезать ножовкой или [c.315]

    Химически стойкие полы. Высокие требования по водонепроницаемости и химической стойкости, предъявляемые к полам промышленных зданий, производственные процессы в которых связаны с применением или выделением химически агрессивных веществ, обусловливают необходимость устройства многослойных конструкций полов со сложной гидроизоляцией, химически стойкими прослойками, с высокими плинтусами и специальными конструктивными решениями для пропуска технологических трубопроводов, уклонами, лотками, каналами и трапами для отвода технологических проливов и смывных вод в отводящие и канализационные системы. [c.133]

    Так как уклон поверхности земли больше 0,005, т. е. больше минимального уклона для данного диаметра трубопровода, уклон последнего может быть назначен равным уклону местности, т, е. 0,006. Отметка лотка в точке 2 будет равна  

[c.53]

    Дождеприемные колодцы, в которые попадает дождевая вода, соединены с коллектором ливневой канализации с помощью небольших соединительных трубопроводов. Ливневый коллектор располагается в пределах полосы отвода улицы (часто по ее осевой линии). В системе ливневой канализации предусматриваются смотровые колодцы, расположенные как в местах впуска дождевых вод, так и в местах пересечения канализационных трубопроводов. Уклоны трубопроводов ливневой канализации в основном соответствуют уклонам земной поверхности, вследствие чего дождевая вода может течь по трубопроводам до наиболее удобного для выпуска места. Трубопроводы ливневой канализации обычно имеют неглубокое заложение (для сведения к минимуму объема земляных работ). Однако толщина слоя вышележащего грунта должна быть не менее 0,6—1,2 м для уменьшения неблагоприятного сосредоточенного воздействия транспортных нагрузок. Канализацион- [c.252]

    Присоединение зданий к канализации. Канализационные ветки, соединяющие внутреннюю канализацию зданий с наружной канализационной сетью, представляют собой прямолинейные трубопроводы диаметром 100 или 150 мм, уложенные с неизменным по длине трубопровода уклоном (предпочтителен минимальный уклон 2%, хотя иногда используются и такие пологие уклоны, как 1%). В некоторых районах уклон соединительных веток определяется характером расположения зданий относительно улицы. Траншеи, предназначенные для укладки таких канализационных соединительных трубопроводов, должны быть прямолинейными и иметь требуемый уклон. В тех случаях, когда несущая способность грунта достаточна для восприятия нагрузок от веса труб и воды, трубы укладывают непосредственно на дно траншеи, предварительно образовав там дуговую выемку, поддерживающую ижнюю часть трубопровода (например, в пределах четверти диаметра трубы). Когда в траншее требуется устроить искусственное основание для обеспечения передачи равномерной нагрузки на грунт, то в качестве материалов для такого основания могут применяться щебень или крупнозернистый песок. Для сокращения до минимума инфильтрации и предотвращения проникания в трубы корней растений необходимо прн- [c.255]

    ПримечанЕе к б) При значительной длине трубопроводов уклоны их могут быть уменьшены при этом должна быть предусмотрена прокачка трубопроводов подвижным,незастыващим продуктом (

www.chem21.info

Уклон - газопровод - Большая Энциклопедия Нефти и Газа, статья, страница 3

Уклон - газопровод

Cтраница 3

Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 - 5 мм на 1 м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика к приборам.  [31]

Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 - 5 мм на I м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика К приборам.  [32]

Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2 - 5 мм на 1 м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика к приборам.  [33]

При этом на газопроводах, прокладываемых в цехах промышленных предприятий, должны предусматриваться конденсатосборники или штуцеры для спуска конденсата. При наличии газового счетчика уклон газопровода должен предусматриваться от счетчика.  [34]

В зимнее время в газопроводах, проходящих в неотапливаемом помещении, возможно образование ледяных пробок, устранение которых ведется отогревом газопровода горячей водой или горячим песком. Водяные пробки образуются при неправильных уклонах газопровода, а также в том случае, если из газопровода регулярно не спускается конденсат.  [35]

Тщательный осмотр газопровода и его устройств лицом, ответственным за газовое хозяйство предприятия, или назначаемым им лицом, по графику. При этом особое внимание должно быть обращено на проверку плотности газопровода в местах соединений и арматуры; на правильность уклонов газопровода; отсутствие осевших опор; на состояние и исправную работу дренажной системы газопровода, арматуры, приборов и других устройств; на состояние тепловой изоляции и окраски газопровода и его устройств; на исправное состояние лестниц, площадок, переходных мостиков и их ограждений, предупредительных знаков и осветительных устройств.  [36]

Тщательного осмотра газопровода и его устройств лицом, ответственным за газовое хозяйство предприятия или назначаемым им лицом, по графику. При этом особое внимание должно быть обращено: на проверку плотности газопровода в местах соединений и арматуры; на правильность уклонов газопровода; отсутствие осевших опор; на состояние и исправную работу дренажной системы газопровода, арматуры, приборов и других устройств; на состояние тепловой изоляции и окраски газопровода и его устройств; на исправное состояние лестниц, площадок, переходных мостиков и их ограждений, предупредительных знаков и осветительных устройств.  [37]

Дворовую сеть и вводы, как уже указывалось выше, прокладывают с уклоном не менее 0 003 в сторону уличной сети. Если по условиям рельефа местности или по другим причинам уклон в сторону уличной сети на всем протяжении не может быть выполнен, то необходимо сборник конденсата установить на дворовой сети или на вводах в удобных местах для эксплуатации с уклоном газопровода как в сторону уличной сети, так и сборников конденсата.  [39]

В настоящее время определить пространственные координаты объектов можно по замеру смещения по отношению к опорному знаку государственной геодезической сети или при помощи систем глобального спутникового позиционирования, но для внутритрубного пространства газопровода эти методы не годятся. В подобном случае есть малораспространенный пока метод - встраивание в дефектоскоп гироскопического навигатора. Таким образом, появляется набор точек с определенными географическими координатами, каждая из которых характеризует расстояние в метрах от камеры запуска. Правильность расстановки дефектов во многом зависит от точности фиксации расстояния одометром. Вследствие отклонения скорости снаряда от оптимальной и скачков, связанных с состоянием внутренней поверхности и уклона газопровода, появляется погрешность, которая накапливается по мере приближения к камере приема. Учесть эти факторы возможно при наличии геодезического плана газопровода. Из-за того, что каждая точка трассы построена независимо от предыдущих измерений, а значит, не содержит накапливаемых отклонений, можно принять расстояния между камерами запуска / приема и магнитными маркерами за базовые и ввести поправочные коэффициенты, равные отношению линейной дистанции, зафиксированной одометром к этой же дистанции по данным геодезического позиционирования.  [40]

Страницы:      1    2    3

www.ngpedia.ru

Газопроводы уклон - Энциклопедия по машиностроению XXL

Обычно уклоны выполняются в сторону аппаратов, сосудов или дренажных устройств. В ответвлениях газопроводов уклоны всегда делаются в сторону магистрали. Уклон должен проверяться приборами или специальными приспособлениями.  [c.64]

Трубопроводы, как правило, имеют уклоны в направлении движения транспортируемого продукта. В ответвлениях газопровода уклону всегда устраивают в сторону магистрали.  [c.240]

Построить примерный график падения давления в газопроводе при изотермическом течении. Пояснить, что играет роль гидравлического уклона при течении газа и каково его поведение по длине трубопровода.  [c.141]


Для того чтобы иметь возможность отсечь ту или иную часть газопровода, необходимо предусматривать фланцевые соединения на болтах (такие соединения окрашиваются), в которых между фланцами устанавливают кольцо по толщине заглушки. Кольцо должно иметь проушину, которую при установке направляют вниз. Волги необходимо ставить с контргайками. Газопроводы прокладывают с уклоном 2 1000. Для газопроводов диаметром до 1000 мм толщина фланцев должна быть 10—12 мм, а для газопроводов диаметром 1000 мм и выше 16 мм.  [c.39]

Для своевременного удаления из газопроводов скапливающейся в них влаги (конденсата) газопроводы прокладывают с уклоном не менее 0,0015. Ввод в здание прокладывают с уклоном в сторону места его присоединения. Для периодической откачки скопившейся в газопроводах воды в их нижних точках, в местах встречи уклонов, устанавливаются конденсационные горшки (сифоны).  [c.11]

В процессе технического надзора за монтажом газопроводов необходимо тщательно осмотреть опоры и места соединения, уделив особое внимание соединениям, подверженным вибрациям в процессе работы креплениям горелок у котла и оборудования в ГРУ. Следует проверить правильность уклона газопровода и наличие необходимых дренажных штуцеров, а также сверить с проектом места присоединения продувочных линий и штуцеров для контрольно-измерительной аппаратуры и автоматики. Сварные швы газопровода не должны попадать в места расположения опор. В этом случае монтаж будет затруднен, так как сначала придется выполнять стык, а затем подгонять под него опору. При эксплуатации шов может разрушиться.  [c.61]

Для компенсации температурных деформаций газопроводов необходимо предусматривать установки П-образных, линзовых, волнистых или других компенсаторов. Газопроводы должны иметь штуцера с запорными устройствами для удаления воздуха при продувках инертным газом, а также дренажные устройства для газов, содержащих пары воды. Газопроводы независимо от места и способа их прокладки должны иметь уклоны не менее 0,002 по ходу газа или 0,003 против хода газа.  [c.519]

Газообразное топливо. 1. Газопроводы должны прокладываться с уклоном не менее 0,003 по ходу газа. Нижние точки газопроводов должны иметь дренажную арматуру для возможности спуска конденсата.  [c.25]

Газопроводы укладываются в грунт согласно профилю земли на глубину 0,8 м для осушенного газа и глубже для влажного газа от поверхности земли до верхней трубы, уклон которой должен быть от 1,5 до 3 мм на один погонный метр. Больший уклон дается на участках.ответвлений и меньший — на участках уличных газопроводов. Этим обеспечивается сток конденсата, образующегося в газопроводах при транспортировании влажных газов.  [c.65]

С каким уклоном укладывается внешний газопровод  [c.68]

Газопровод по обе стороны счетчика укладывается с уклоном от него не менее 2 жлг на каждый погонный метр для стока конденсата.  [c.70]

Независимо от места и способа прокладки газопроводов они должны иметь уклоны не менее 0,002 по ходу газа и 0,003 против хода га-  [c.427]

Независимо от места и способа прокладки газопроводов они должны иметь уклоны не менее 0,002 по ходу газа и 0,003 против хода газа. Все газопроводы монтируют на специальных опорах или подвесках, рассчитанных на вес газопровода, воды (при гидравлическом испытании), тепловой изоляции и возможные атмосферные осадки. Расположение опор и расстояние между ними определяются проектом.  [c.489]

Для удаления конденсата водяного пара и жидких продуктов, выделяющихся из газов, газопроводы прокладываются с уклоном и в низких местах оборудуются конденсатосборниками.  [c.483]

Газопроводы укладываются с уклоном от 1,5 до 3 на каж-1 дый погонный метр для обеспечения стока конденсата, образующегося при транспортировании влажных газов. Меньший  [c.53]

Газопроводы по обе стороны от счетчика укладываются с уклоном от него не менее 2 мм на каждый погонный метр.  [c.108]

Газопроводы для лучшего отделения от газа сконденсированной влаги должны иметь некоторый уклон в сторону десорбера. Ловушки следует размещать в наиболее низких точках газопровода. Реактор устанавливают вертикально или в крайнем случае под углом не менее 45°. Горизонтальное расположение реактора недопустимо при сгорании уголь оседает и в верхней части сечения трубы образуется свободное пространство.  [c.125]

Газопровод располагается с некоторым уклоном в сторону десорбера. В питательном баке вся поверхность обескислороженной воды защищается поплавком из пенопласта, чтобы вода не загрязнялась атмосферным воздухом.  [c.126]

Распределительные трубопроводы с влажным газом укладывают с уклоном 0,0015, а ответвления и вводы с уклоном 0,003 в сторону распределительного газопровода.  [c.454]

Внутреннюю сеть газопровода от стояка до счетчика прокладывают из водогазопроводных труб, собранных на фитингах. Трубы прокладывают открыто по стенам с уклоном не менее 0,002 от счетчика в сторону стояка и приборов.  [c.457]

Для спуска конденсата трубы должны иметь уклон от стояка в сторону ввода. При проходе через стены газопровод также прокладывают в гильзах из обрезков труб большего диаметра. Концы гильз ке должны выступать из стены.  [c.457]

Подводку к впускному 2 и выпускному 8 штуцерам счетчика делают из труб диаметро м 25 мм. Подводящую трубу 3 от стояка и отводную 5 к приборам прокладывают с уклоном от счетчика. Расстояние между центрами подводок к штуцер а.м должно быть 230 мм. Перед счетчиком на левом опуске устанавливают пробочный кран 6 для выключения квартирной сети газопровода. Для снижения или поддержания неизменного давления газа иногда устанавливают регулятор-стабилизатор давления газа 4 диаметром 25 мм.  [c.475]

Горизонтальные участки внутренней сети газопровода прокладывают прямолинейно с уклоном 0,002—0,005 от счетчика к стояку и приборам и от стояка к вводу. Газопровод крепят при помощи крючков, хомутиков и кронштейнов. Трубу диаметром до 25 Л1Л необходимо крепить через 3 ж, а диа.метром свыше 25 мм — не более чем через 4 м. Трубы прокладывают на расстоянии 15— 20 мм от поверхности стены. Соединения заделывать в стены не разрешается, они должны быть расположены так, чтобы их можно было осмотреть.  [c.478]

Если пря.мые участки газопровода нельзя проложить с необходимым уклоном, устраивают вертикальные вставки. Внизу вставки делают тройник с пробкой для спуска конденсата.  [c.478]

Поскольку газовые вводы в жилые здания проложены на каждой лестничной клетке, а разводку газопровода делают в каждой секции, схему- газопровода обычно дают на половину здания. По этой схеме можно установить местоположение газовых стояков, диаметры трубопроводов, величины уклонов, места установки кра-г нов, пробок и т. д.  [c.84]

Общие сведения. Разводка газопровода ведется с небольшим уклоном (0,002—0,005) от счетчика к стояку и от счетчика к приборам. На ответвлениях от стояков в квартиры и перед каж-  [c.84]

Газопроводы нельзя прокладывать горизонтально должен соблюдаться уклон ие менее 3—5° в сторону газового поста, на котором имеются дренажи и индуктивный указатель уровня, сигнализирующий о появлении жидкости в системе.  [c.367]

Газопроводы неосушенных газов должны прокладываться с уклоном не менее 0,002 в сторону влагосборника. В концевых точках надземной части газопроводов должны предусматриваться штуцера с заглушками пли пробками для удаления воздуха при гидравлических испытаниях и для продувки газами с выводом их наружу.  [c.497]

В случае подачи влажного газа газопроводы в жилых зданиях, котельных и других помещениях необходимо прокладывать с уклоном не менее 0,002.  [c.251]

Внутри жилых зданий уклон газопроводов должен быть от счетчика к стояку и от счетчика к газовым приборам в котельных и помещениях коммунально-бытовых потребителей уклон делают от счетчика к газовому вводу и от счетчика к газовым приборам.  [c.251]

Уклоны газопроводов от стояка в сторону ввода и приборов должны составлять 2—5 мм на I м трубопроводов. При установке газовых счетчиков уклоны газопроводов должны быть выдержаны в указанных пределах от счетчика к стояку и от счетчика к приборам.  [c.227]

Кроме того, необходимо, чтобы газопровод имел некоторый уклон в сторону десорбера, а температура топочных газов, обогревающих реактор, была не ниже 500—600° С. Обязательна полная герметичность фланцевых соединений, особенно на всасывающем участке реактора и газопровода, по которому направляется газ к эжекторам. Рециркуляция котловой воды с целью под-щелачивания должна производиться до слабой окраски обескислороженной воды по фенолфталеину.  [c.110]

Газовые линии продувают из тупиковых участков через отводы трубами в атмосферу (свечи), выведенные за пределы здания в места, недоступные для пребывания людей. Через свечи удаляют воздух перед растопкой парогенератора, а при остановках — удаляют газ из отключенных участков газопровода. Газопроводы выполняют с уклоном, чтобы по мере накопления конденсата его можно было бы периодически удалять через конденсатоотвод-чики.  [c.47]

Газопроводы, в которых возможно выделение конденсата, должны снабжаться соответствующими конденсатоотводчнками для его удаления. Трубопроводы для транспортирования паров во избежание гидравлических ударов и вибрации должны иметь уклоны и приспособления для удаления конденсата  [c.293]

Нельзя прокладывать газопровод вблизи кислородных и компрессорных установок, требующих особо чистого воздуха. Для удаления влаги из газопроводов они должны укладываться с уклоном не менее 5 мм на погонный метр, по возможноети по ходу газа, и на расстоянии в 200—250 м следует устанавливать водоотводчики.  [c.83]

Присоединение дренажных труб водоотводчиков к газопроводам должно производиться в нижних точках газопроводов я в местах установки запорных устройств, измерительных шайб и других устройств со стороны уклона к ним. В местах присоединения дренажной трубы к газопроводу устанавливается фланцевый пробочный кран (но не бронзовый на коксовом газе), а на другом конце у крышки водоотводчика — отключающая задвижка. Диаметр дренажных труб принимается равным в 40—50 мм.  [c.83]

Тщательного осмотра газонровода и его устройств лицом, ответственным за газовое хозяйство предприятия или назначаемым им лицом не реже 2 раз в месяц. При этом особое внимание должно быть обращено на проверку Ьлотности газопровода в местах соединений и арматуры на правильность уклонов газопровода отсутствие осевших опор на состояние и исправную работу дренажной и обогревательной систем газопровода, арматуры, приборов и других устройств на состояние тепловой изоляции и окраски газопровода и его устройств на исправное состояние лестниц, площадок, переходных мостиков и их ограждений, предупредительных знаков и осветительных устройств  [c.329]

Ввод на территорию участка застройки и дворовую газовую разводку газопровода устраивают из стальных труб, уложенных в земле на той же глубине, что № уличная сеть газопровода. Диаметры вводов определяют в зависимости от того, какое количество газа потребляется. Наименьший диаметр 50 мм. Трубы укладывают с уклоном не менее 0,003 в сторону наружной. магист-рали,-  [c.454]

Системы воздуховодов и газоходов монтируют в, соответствии с чертежами. Газоходы прикрепляют к р.абочим панелям посредством хомутов. Сборку газопровода необходимо вести с уклоном не менее 0,005 в сторону направления дви-5кения газа.  [c.77]


mash-xxl.info

Уклон канализации на 1 метр СНИП

Уклон канализации на 1 метр СНИП

С каким уклоном прокладывать трубы канализации?

Обустройство канализационной системы требует соблюдения определенных нормативов. В частности, очень важен правильный уклон канализационной трубы, который приходится согласно СНиП и длине коммуникационных трубопроводов.

КАК ПОДОБРАТЬ УГОЛ

Существует несколько позиций, которыми руководствуются домашние мастера:

1. Сделать угол как можно более острым;

2. Сделать уклон минимальным или вообще пропустить этот пункт при монтаже канализационных стоков;

3. Создавать наклон согласно правилам и ГОСТам.

На первый взгляд, излишний уклон канализационной трубы поможет воде, требующей очистки, быстрее доходить до колодца. Но с другой стороны, при этом труба подвергается вредному воздействию стоков. Из-за того, что вода проходит по канализации слишком быстро, твердые частицы нечистот, пищевые остатки и прочий мусор, часто сливаемый в унитаз, остаются в трубе. Также проблемой станет заиливание трубы. Со временем канализация забьется и придется работать над её ремонтом. Срок службы такой системы значительно короче стандартного и составляет менее года.

Минимальный уклон или его отсутствие – это грубейшая ошибка при установке канализационного трубопровода. При этом труба не только заиливается, но и практически не очищается естественным путем. Спасти ситуацию может только угол, под которым находится септик по отношению к канализационным стокам.

Правильнее всего работать с определенными нормативами, в которых указывается соотношение угла с диаметром и длиной трубы. Конечно, для этого требуется много времени и особая внимательность, но зато после такой кропотливой работы канализация прослужит Вам долгие годы.

Зачем нужен уклон:

При заиливании трубы срываются воздушные сифоны, которые служат защитой от неприятных запахов в помещении;

Заиливание магистральной трубы грозит полным нарушением основных функций канализационных отводов, что, по сути, является прекращением работы системы;

Защита подвала жилого дома от протекания и прорывов зависит от правильности уклона.

Также, если при безуклоновом монтаже пластика нет проблем с коррозией, то у чугунной трубы могут появиться прорехи. Она начнет пропускать воду и нечистоты в подвал. Раньше в многоэтажных домах канализации не устанавливались с уклоном, поэтому так часты случаи потопления в квартире на первом этаже или прорыва всей канализационной системы.

КАК ВЫБРАТЬ УКЛОН

Чтобы определить минимальный уклон трубы, который будет оптимальным для Вас, нужно знать длину всей канализационной системы. В справочниках используются данные сразу в готовом виде, их изображают в сотых частях целого числа. Некоторым работникам сложно ориентироваться в такой информации без объяснений.

Например, уклон для трубы диаметром 50 мм и длиною 1 метр нужен 0,03 мм. Как это определили? 0,03 – это соотношение высоты уклона к длине трубы. В зависимости от диаметра, оно может быть от 0,03 до нескольких милиметров. Рассмотрим, как действует правило:

Предположим, нужно рассчитать оптимальный уклон для трубы 110 мм, согласно ГОСТ он составляет 0,02 мм. Чтобы рассчитать общий угол, нужно длину трубы умножить на уклон, указанный в СНиП или ГОСТ. Получится: 10 м (длина канализационной системы) * 0,02 = 0,2 м или 20 см. Значит разница между уровнем установки первой точки трубы и последней – 20 см.

Также у чугунной, пластиковой или асбестоцементной канализационной трубы обязательно должен быть рассчитан уровень наполненности. Это понятие определяет, какой должна быть скорость движения потока в трубе, чтобы она не засорилась. Естественно, от наполненности также зависит уклон. Вычислить наполненность можно при помощи формулы:

ВЫСОТА УРОВНЯ СТОКОВ / ДИАМЕТР ТРУБОПРОВОДА

Максимальный уровень наполненности – 1, но в таком случае канализационная труба полная, а, следовательно, уклона нет, значит нужно выбирать 50-60%. Это коэффициент, часто его принимают 0,5 – как определение половины трубной полости. Многое зависит от материала трубы (чугун и асбест быстрее наполняются из-за высокой шероховатости внутренних стенок), и её угла по отношению к септику.

Ваша цель – рассчитать максимально допустимую скорость для устройства канализационного стока. Профессионалы говорят, что 0,7 м/с позволяют отходам быстро проходить мимо стенок, при этом не прилипая. Следователь, правильный расчет выглядит так:

0,5 / 110 = 0,04 – это уровень наполненности

0,5 ≤ 0,7 / 0,042 = 0,5 ≤ 43,75 – расчет верен.

Последняя формула является проверочной. Первая цифра – это коэффициент наполненности, вторая после знака равенства – это скорость движения стоков, третья – это квадрат от уровня наполненности.

Также угол можно выражать в градусах, но тогда Вам будет сложнее переходить на геометрические величины при установке наружной или внутренней трубы. Такое измерение предоставляет более высокую точность.

Таким же образом несложно определить уклон наружной подземной трубы. В большинстве случаев, коммуникации наружного типа имеют большие диаметры. Следователь на метр будет использовать больший уклон. При этом есть еще определенный гидравлический уровень отклонения, который позволяет сделать уклон немного меньшим, чем оптимальный. В большинстве случаев этот допустимый размер напорной трубы меньше на 0,02 – 0,01 мм.

Согласно СНиП 2.04.01-85 пункт 18.2 (норма при установке систем отвода воды), при устройстве угла канализационных труб частного дома, нужно придерживаться таких правил:

  • На один погонный метр у трубы с диаметром до 50 мм, нужно выделять по 3 см уклона, но при этом у трубопроводов с диаметром 110 мм понадобится 2 см;
  • Максимально допустимое значение, как для внутренней, так и для наружной напорной канализации – это общий уклон трубопровода от основания до конца 15 градусов;
  • Нормы СНиП требуют обязательного учета уровня промерзания грунта для установки наружной канализационной системы;
  • Для определения правильности выбранных углов необходимо проконсультироваться со специалистами, а также проверить выбранные данные по формулам выше;
  • При монтаже канализации в ванной, можно сделать коэффициент наполненности, соответственно и уклон трубы, не таким сильным. Дело в том, что из этой комнаты вода выходит преимущественно без абразивных частиц;
  • Перед работой нужно обязательно составлять план.
  • Не стоит путать методику установки канализационных труб в квартире и доме. В первом случае часто используется вертикальный монтаж. Это когда от унитаза или душевой кабинки устанавливается вертикальная труба, а уже она переходит в магистральную, выполненную под определенным уклоном. Такой способ может быть применен, если, к примеру, душевая или умывальник находится на чердаке дома. В свою очередь, укладка внешней системы начинается сразу же от колец унитаза, септика или умывальника.

    Чтобы при установке выдержать нужный угол, рекомендуется заранее копать траншею под уклоном, а по неё натянуть бечевку. Тоже самое можно сделать и по полу.



    Если Вы желаете получать уведомления
    о новых полезных статьях из раздела:
    Сантехника, водоснабжение, отопление,
    то оставте Ваше Имя и Email.


        Серия видеоуроков по частному дому
                Часть 1. Где бурить скважину?
                Часть 2. Обустройство скважины на воду
                Часть 3. Прокладка трубопровода от скважины до дома
                Часть 4. Автоматическое водоснабжение
        Водоснабжение
                Водоснабжение частного дома. Принцип работы. Схема подключения
                Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
                Расчет самовсасывающего насоса
                Расчет диаметров от центрального водоснабжения
                Насосная станция водоснабжения
                Как выбрать насос для скважины?
                Настройка реле давления
                Реле давления электрическая схема
                Принцип работы гидроаккумулятора
                Уклон канализации на 1 метр СНИП
        Схемы отопления
                Гидравлический расчет двухтрубной системы отопления
                Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
                Гидравлический расчет однотрубной системы отопления
                Гидравлический расчет лучевой разводки системы отопления
                Схема с тепловым насосом и твердотопливным котлом – логика работы
                Трехходовой клапан от valtec + термоголовка с выносным датчиком
                Почему плохо греет радиатор отопления в многоквартирном доме
                Как подключить бойлер к котлу? Варианты и схемы подключения
                Рециркуляция ГВС. Принцип работы и расчет
                Вы не правильно делаете расчет гидрострелки и коллекторов
                Ручной гидравлический расчет отопления
                Расчет теплого водяного пола и смесительных узлов
                Трехходовой клапан с сервоприводом для ГВС
                Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
        Конструктор водоснабжения и отопления
                Уравнение Бернулли
                Расчет водоснабжения многоквартирных домов
        Автоматика
                Как работают сервоприводы и трехходовые клапаны
                Трехходовой клапан для перенаправления движения теплоносителя
        Отопление
                Расчет тепловой мощности радиаторов отопления
                Секция радиатора
                Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
                Новые насосы работают по-другому…
        Регуляторы тепла
                Комнатный термостат - принцип работы
        Смесительный узел
                Что такое смесительный узел?
                Виды смесительных узлов для отопления
        Характеристики и параметры систем
                Местные гидравлические сопротивления. Что такое КМС?
                Пропускная способность Kvs. Что это такое?
                Кипение воды под давлением – что будет?
                Что такое гистерезис в температурах и давлениях?
                Что такое инфильтрация?
                Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
                Гидравлические смыслы, понятия и расчет цепей систем отопления
                Коэффициент затекания в однотрубной системе отопления
        Видео
                Отопление
                        Автоматическое управление температурой
                        Простая подпитка системы отопления
                        Теплотехника. Ограждающие конструкции.
                Теплый водяной пол
                        Насосно смесительный узел Combimix
                        Почему нужно выбрать напольное отопление?
                        Водяной теплый пол VALTEC. Видеосеминар
                        Труба для теплого пола - что выбрать?
                        Теплый водяной пол – теория, достоинства и недостатки
                        Укладка теплого водяного пола - теория и правила
                        Теплые полы в деревянном доме. Сухой теплый пол.
                        Пирог теплого водяного пола – теория и расчет
                Новость сантехникам и инженерам
                Сантехники Вы все еще занимаетесь халтурой?
                Первые итоги разработки новой программы с реалистичной трехмерной графикой
                Программа теплового расчета. Второй итог разработки
                Teplo-Raschet 3D Программа по тепловому расчету дома через ограждающие конструкции
                Итоги разработки новой программы по гидравлическому расчету
        Нормативные документы
                Нормативные требования при проектировании котельных
                Сокращенные обозначения
        Термины и определения
                Цоколь, подвал, этаж
                Котельные
        Документальное водоснабжение
                Источники водоснабжения
                Физические свойства природной воды
                Химический состав природной воды
                Бактериальное загрязнение воды
                Требования, предъявляемые к качеству воды
        Сборник вопросов
                Можно ли разместить газовую котельную в подвале жилого дома?
                Можно ли пристроить котельную к жилому дому?
                Можно ли разместить газовую котельную на крыше жилого дома?
                Как подразделяются котельные по месту их размещения?
        Личные опыты гидравлики и теплотехники
                Вступление и знакомство. Часть 1
                Гидравлическое сопротивление термостатического клапана
                Гидравлическое сопротивление колбы - фильтра
        Видеокурс
                Скачать курс Инженерно-Технические расчеты бесплатно!
        Программы для расчетов
                Technotronic8 - Программа по гидравлическим и тепловым расчетам
                Auto-Snab 3D - Гидравлический расчет в трехмерном пространстве
        Полезные материалы
        Полезная литература
                Гидростатика и гидродинамика
        Задачи по гидравлическому расчету
                Потеря напора по прямому участку трубы
                Как потери напора влияют на расход?
        Разное
                Водоснабжение частного дома своими руками
                Автономное водоснабжение
                Схема автономного водоснабжения
                Схема автоматического водоснабжения
                Схема водоснабжения частного дома
        Политика конфиденциальности

    infosantehnik.ru

    Как правильно выставить уклон канализации на 1 метр СНиП

    Грамотный монтаж канализационной системы невозможен без предварительных расчетов. Необходимо определить диаметр труб, скорость движения стоков и уклон канализации на 1 метр СНиП. Ошибки при выборе последнего параметра могут вызвать существенные проблемы в работе автономной канализации.

    Что такое угол наклона трубопровода?

    Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

    Внимание. В справочной литературе уклон трубы обозначается простой или десятичной дробью. Например, коэффициент 0,03 означает уклон 3 см на 1 метр.

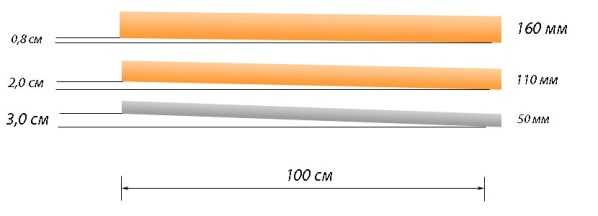

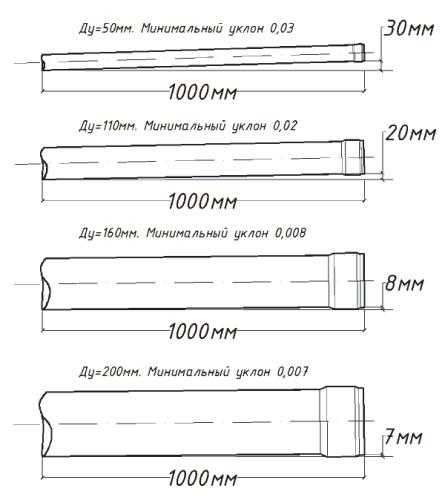

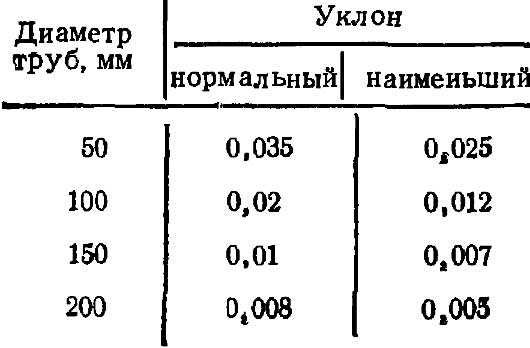

    Соотношение диаметров труб и рекомендуемого уклона

    Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.

    Максимальный уклон

    Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

    Минимальный уклон

    Минимальный показатель определен для каждого сечения трубы:

    • 50 мм – 0,025;
    • 100 мм – 0,012;
    • 150 мм – 0,007;
    • 200 мм – 0,005.

    При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

    Ошибки при выборе угла наклона труб

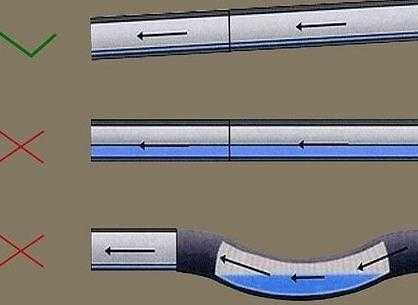

    Нормальное функционирование системы отведения загрязненных вод обеспечивает сила тяжести, жидкость движется по трубам самотеком. При неверном выборе угла наклона возникают следующие сбои:

    • Недостаточный уклон канализации – сточные воды двигаются медленно и застаиваются в трубе, что приводит к образованию засора. Особенно губительно такое явление для чугунных магистралей, которые подвергаются усиленной коррозии, возникают порывы и протечки.
    • Большой угол наклона – ускорение потока приводит к недостаточной очистке труб, вода быстро уходит, а крупные фракции остаются на стенках. Работа такой магистрали сопровождается шумом и срывом водных затворов на сифонах.

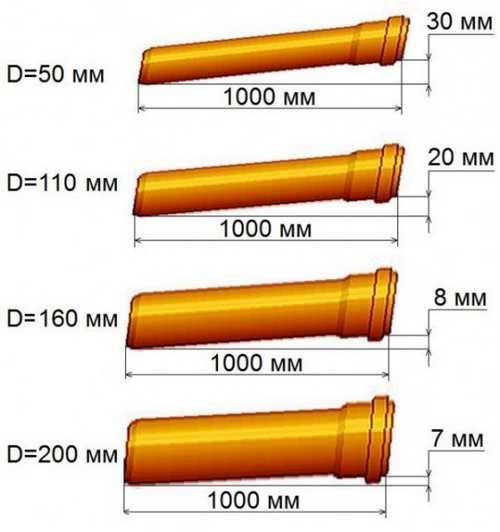

    Рекомендуемый коэффициент уменьшается с возрастанием диаметра трубы:

    • 40-50 мм – 0,03;
    • 100 мм – 0,02;
    • 150 мм – 0,008;
    • 200 мм – 0,007.

    Ошибки при монтаже трубопровода

    Как рассчитать степень наполненности трубопровода

    Для стабильной работы канализации важны такие показатели:

    • скорость течения стоков V;
    • наполнение канализационной системы K.

    K=H/D,

    H – высота уровня сточных вод;

    D – сечение канализации.

    Рассчитав уровень наполненности магистрали, можно определить оптимальную скорость потока, при которой система будет функционировать без заиливания и мусорных засоров. Полная наполненность тубы составляет 1, при этом нарушается вентиляция системы, и могут сорваться гидрозатворы. Эффективный показатель составляет 0,5-0,6, если он опускается до 0,3, то жидкости недостаточно для смыва твердых фракций. Этот коэффициент зависит от материала труб, гладкий пластик имеет меньшую наполняемость, чем шероховатый чугун и асбестоцемент.

    Совет. Описание последовательности расчетов и необходимые формулы берутся из СНиП 2.04.01-85.

    Формула для расчета уклона труб

    Скорость течения сливаемых отходов является ключевым параметром при вычислении оптимального уклона канализационной трубы. Ее минимальное значение составляет 0,7 м/с. Выполнить расчет для индивидуальной системы можно по формуле:

    V√(H/d)≥K,

    K – наполнение трубы, для полимерных материалов коэффициент – 0,5, для чугуна – 0,6;

    d – сечение трубы;

    V – скорость потока.

    Из формулы следует, что соотношение скорости движения канализационных стоков к наполненности магистрали не должна быть меньше коэффициента K. В случае H/d=0 – канализация пуста, и скорость потока рассчитать невозможно.

    Рекомендации по монтажу внутренней системы канализации

    В квартирах и внутренней разводке частного дома используются трубы небольшого диаметра, кроме подключения унитаза. Уклон канализационной трубы 50 мм, используемой для ванны, раковины и душа, составляет 3 см на каждый метр. При монтаже магистрали длиной в 10 метров, ее самая высокая точка должна находиться в 30 см от самой низкой. Устраивая самостоятельно разводку, необходимо действовать согласно правилам:

    • для горизонтальных труб не допускаются повороты в 90º, нужно устанавливать два фасонных элемента по 45º;
    • соединение вертикальных участков под прямым углом допускается нормативами;
    • исключаются изменения в типе канализационной разводки на ее различных участках, это приведет к выходу из строя всей системы в результате возникновения гидроударов;
    • на отдельных частях магистрали, имеющих небольшое расстояние, возможно увеличение уклона больше максимальной нормы.

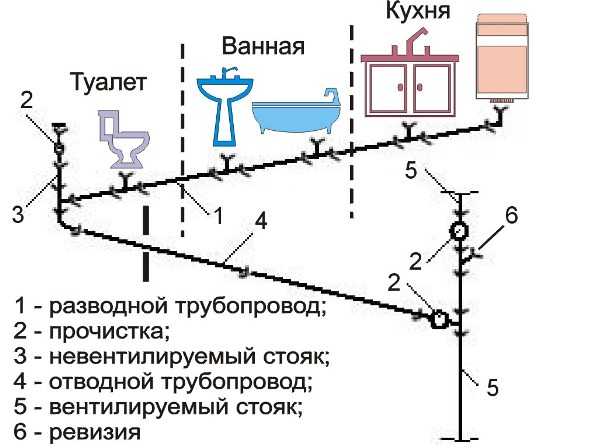

    Схема размещения сантехники с уклоном труб

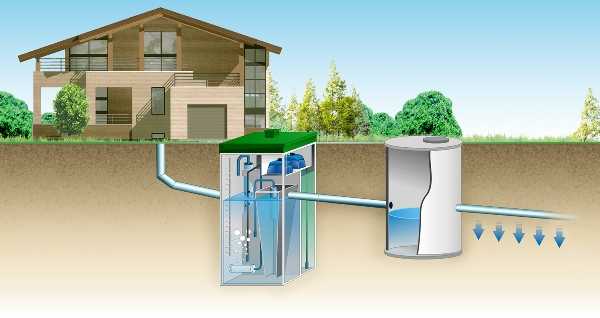

    Угол уклона для наружной инженерной сети

    Наружные сети монтируются из труб большего сечения, чем внутридомовая разводка. Материалом для них служит:

    • полиэтиленовая труба с верхним гофрированным слоем;
    • пластик;
    • чугун;
    • асбестоцемент.

    Их установка согласно нормам СНиП должна учитывать уровень промерзания почвы. Глубина траншеи может составлять от 70 см в средней полосе до 2 метров в холодных регионах. В местах поворота трубопровода и при длине магистрали более 12 метров, необходимо устанавливать ревизионные колодцы, эти элементы позволят прочистить засоры в системе.

    Для загородного дома с двумя санузлами используется трубами диаметром 110 мм, если в доме три туалета и более, рекомендуется прокладка трубопровода сечением 160 мм. При выкапывании траншеи оставляется запас до 20 см для выравнивания трубы до рекомендуемого угла уклона. Каждый размер магистрали имеет свой рекомендованный коэффициент уклона:

    • 110 мм – 0,02 или 2 см на 1 метр;
    • 160 мм – 0,008 или 8 мм на 1 метр.

    Совет. При монтаже наружной магистрали следует ограничить число поворотов, увеличивающих угол наклона. Из-за рельефа могут возникнуть сложности с обеспечением необходимого уклона.

    Прокладывание наружной магистрали

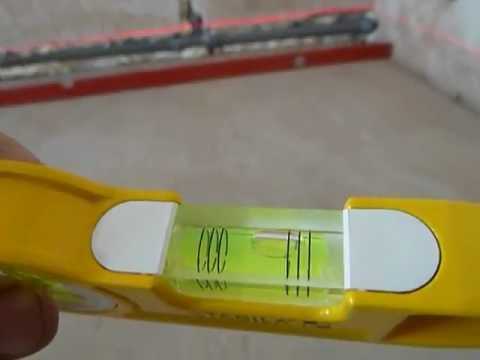

    Соблюдение нормативов позволяет сохранять работоспособность магистрали при движении нечистот самотеком. Оптимальным прибором для определения правильного уклона является нивелир, используя его можно добиться высокой точности. Но такое устройство есть не у всех, поэтому найдены способы проверки с помощью подручных средств. Для измерения понадобится:

    • шнур или веревка;
    • два колышка;
    • строительный уровень.

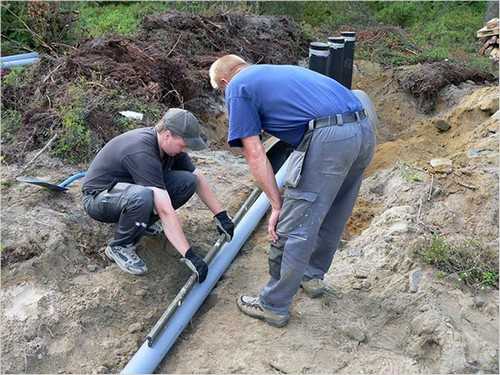

    В прокопанной траншее забиваются колышки – один в начале, а второй в конце. Между ними натягивается шнур и с помощью строительного уровня выставляется по горизонту. Затем измеряется глубина траншеи до шнура в начальной точке и в конечной. Разница между этими значениями, деленная на длину трубопровода должна составить искомую величину наклона канализационной трубы на 1 погонный метр. Подогнать значение под нужный показатель, можно углубив или подсыпав песок на дно. Укладка труб всегда выполняется на подушку из утрамбованного песка. Этим же материалом выполняется первоначальная засыпка до верха магистрали, а после выполняется обратная засыпка грунта.

    Если природный рельеф участка существенно превышает нормативный показатель, можно смонтировать магистраль двумя способами:

    • создать систему, включающую несколько вертикальных переходов и горизонтальных участков, уложенных с рекомендованным уклоном;
    • выкопать глубокую траншею, в которой разместится один вертикальный отрезок в начале трубопровода, остальная часть будет уложена по нормативному уклону.

    Соблюдение правильного уклона при монтаже трубопровода внутри и снаружи частного дома обеспечит бесперебойную работу автономной канализации.

    Не забудьте оценить статью:

    Загрузка...

    otepleivode.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
