Газовая горелка для дома – Газовая горелка для отопления дома

Содержание

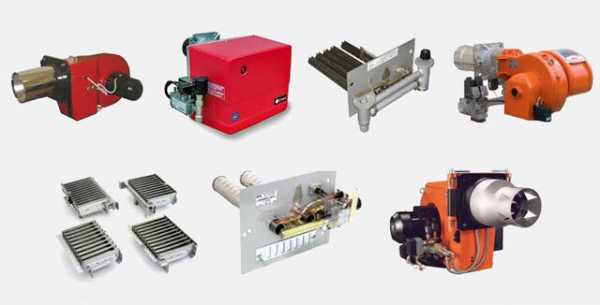

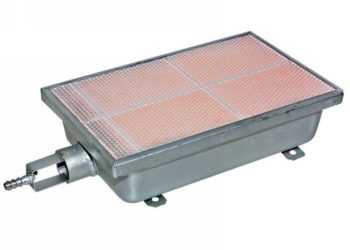

Бытовые газовые горелки для отопления дома, виды и требования

Несомненно, природный газ является наиболее удобным, экономичным и экологичным топливом. Но при этом он требует внимательного отношения к оборудованию процесса отопления. Бытовые газовые горелки для отопления – это устройства, в которых смешивается газ и кислород, находящийся в воздухе. Смесь, которая получается в результате, подается к выходным отверстиям, там она возгорает искрой от электричества или пьезоэлемента.

Строение бытовой газовой горелки

Требования к горелке

Конструкция бытовой газовой горелки для отопления должна качественно выполнять свои функции – обеспечивать смешение газа с воздухом, который необходим для его полного сгорания, надежность возгорания, стабильность процесса горения, полное сгорание при изменении нагрузки в значительном диапазоне.

Все это вероятно в том случае, когда вы применяете правильно сконструированную и верно установленную горелку. Если горелка качественная – об это может свидетельствовать еще и простота производства и монтажа, безопасность в эксплуатации и долговечность, отсутствие вибраций и шума. Если газовые горелки для отопления рассчитаны не несколько видов топлива, то должна быть предусмотрена возможность быстрого перехода из одного вида на другой.

Рекомендуем к прочтению:

В недавнее время возникло еще одно существенное требование к горелкам – конструкция должна обеспечивать малотоксичное сгорание. Это значит, что в процессе горения газа должно быть как можно меньшее количество токсичных оксидов азота и монооксида углерода.

Атмосферные газовые горелки

Горение топлива в виде газа определяется способом и скоростью его смешения с воздухом (кислородом). Для небольших отопительных приборов обычно монтаж системы газового отопления подразумевает атмосферные и вентиляторные горелки.

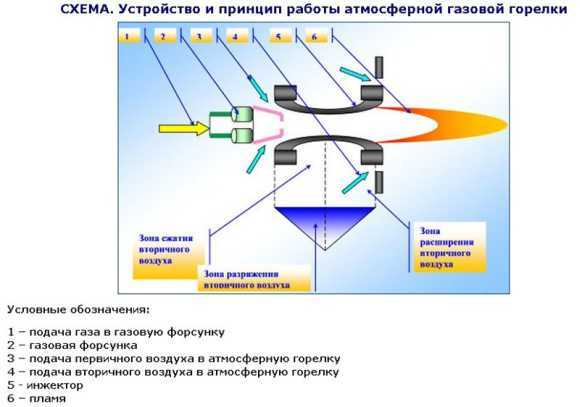

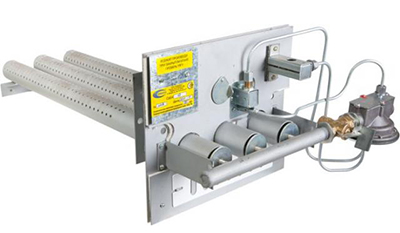

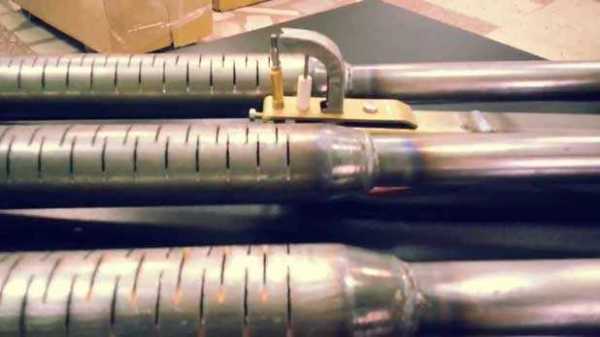

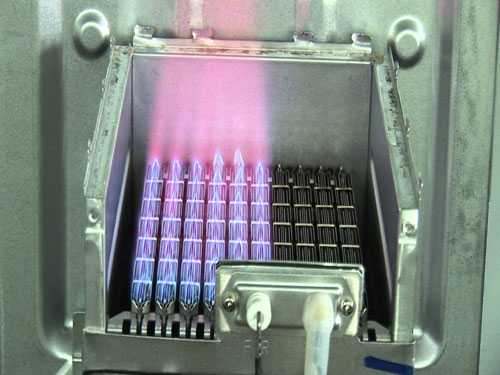

Принцип работы атмосферной горелки

Атмосферные горелки – это такие приборы, которые характеризуются предварительным смешиванием топлива и воздуха. Здесь не требуется дутьевой вентилятор.

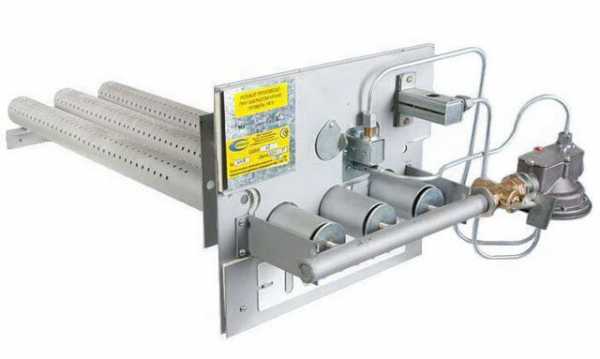

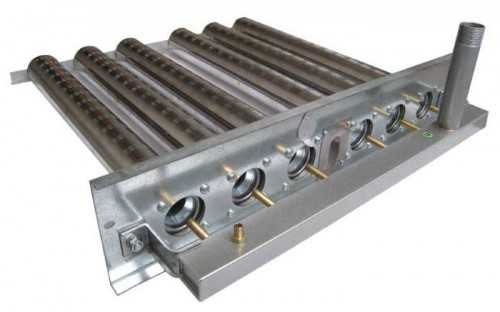

Такие горелки – это набор стержней, в которые подается газообразное топливо через специальный эжектор. Топливовоздушная смесь приходит в камеру сгорания через специальные отверстия, которые распределены по верхней образующей стержней. Электроды зажигания предназначены для воспламенения топливовоздушной смеси и в камере горения образуется много «факелочков» относительно низкой температуры. Как правило, такими горелками снабжены и настенные, и напольные котлы.

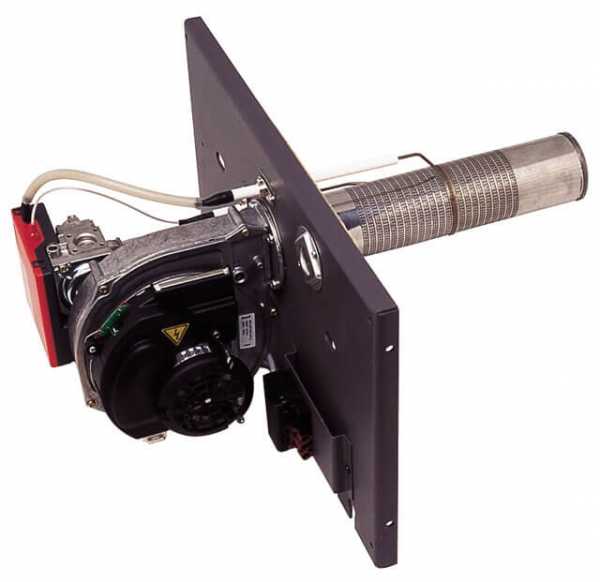

Вентиляторные газовые горелки

Установка газового отопления и его функционирование при вентиляторных горелках организованы по-другому. Такие горелки отличаются тем, что у них принудительная подача воздуха, производимая при помощи специального вентилятора. Также здесь предусмотрено точное регулирование подачи воздуха. Такие типы горелок используются только в котлах, имеющих закрытую камеру сгорания, которая часто работает под наддувом.

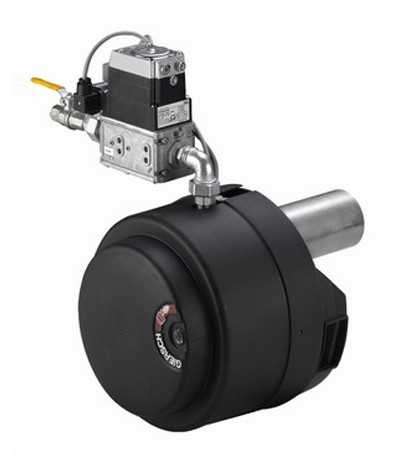

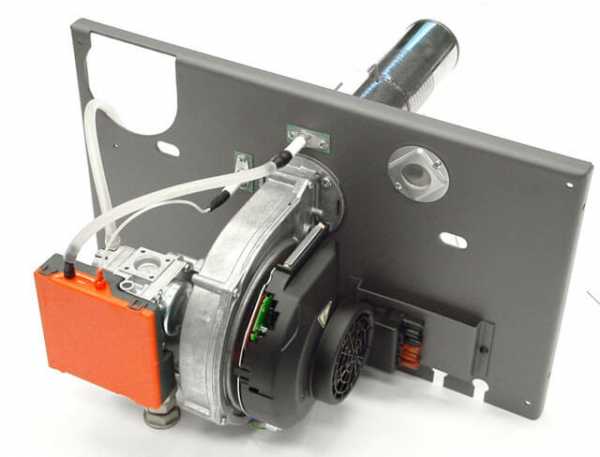

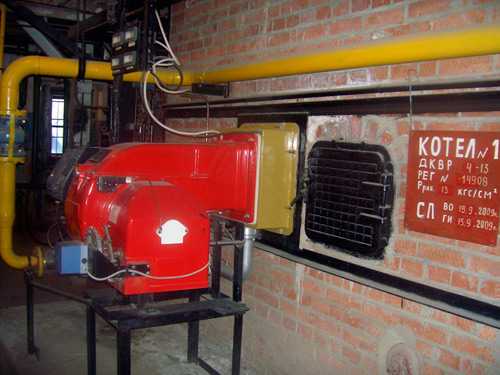

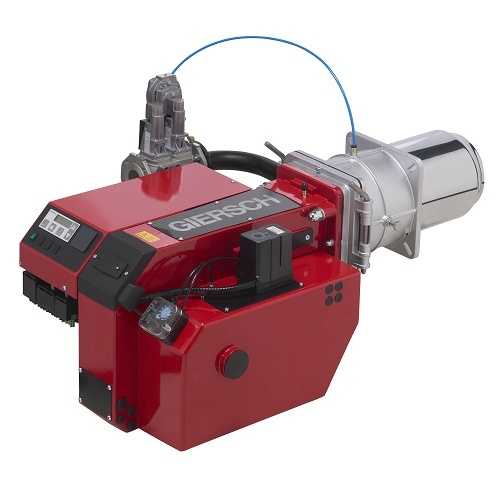

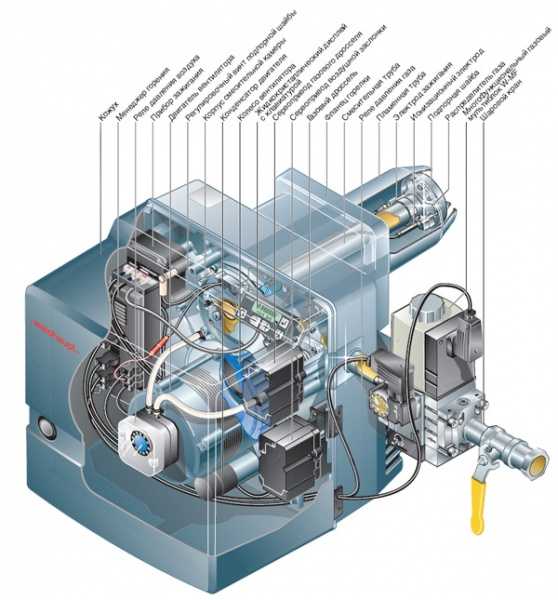

Вентиляторная газовая горелка

Вентиляторная газовая горелка для отопления дома подразумевает следующую систему функционирования: топливо смешивается с воздухом после того, как выходит из горелки. В современности вентиляторные горелки являются высокоавтоматизированными, а также имеют блочное исполнение. Как правило, такие автоматизированные блочные горелки ставятся на автономных котельных установках, имеющих мощность от 5 кВт и выше. Благодаря этому участие пользователя в управлении системой отопления минимизируется и сводится только одному – требуется сделать газовое отопление своими руками или с помощью специалистов и настроить его.

Рекомендуем к прочтению:

Автоматика вентиляторной горелки включает ее, а также контролирует безопасную эксплуатацию. Если появляется аварийная ситуация, горелка выключается в автоматическом режиме.

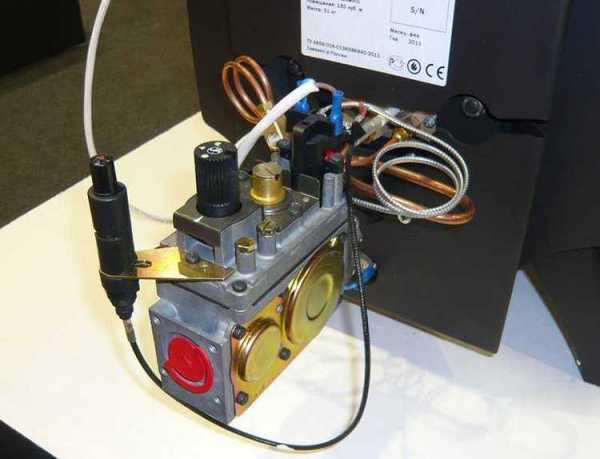

В каждой горелке такого типа есть газовый мультиблок. В него входят такие компоненты: реле, которое выключает горелку, если давление на входе становится ниже установленного; фильтр газовый; стабилизатор газового давления, который должен поддерживать постоянное давление на выходе при изменении давления на входе; регулятор расхода газа; регулятор стартового давления.

Монтаж газового отопления с автоматизированными блочными горелками – это компактность и удобство. Благодаря конструкциям таких горелок при необходимости можно очищать некоторые детали без разборки узла подвода топлива и непосредственно горелки.

Другие виды горелок

Среди других видов горелок можно назвать диффузно-кинетические и комбинированные. Диффузно-кинетические – это промежуточный вариант основных видов, принцип работы которого состоит в том, что воздух для сгорания топлива в камеру поступает лишь отчасти, а уже после добавляется в огонь. Обычно такие системы используются при отоплении промышленных помещений.

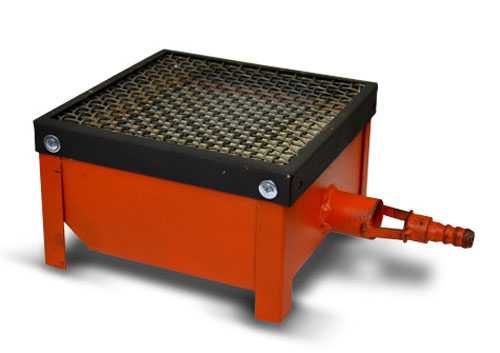

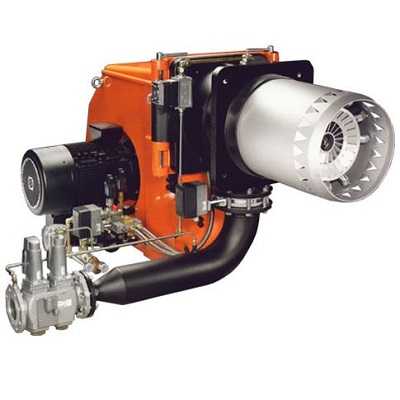

Диффузно-кинетическая газовая горелка

Комбинированные горелки обеспечивают использование газа, мазута или солярки. В одном блоке – функции горения газового или другого вида топлива. Такая система подойдет для тех, у кого нет подключения к магистрали, а самодельное газовое отопление такого типа только предвидится. Также можно использовать комбинированные горелки с целью экономии разного рода топлива.

otoplenie-doma.org

Газовая горелка туристическая походная и для банных печей, отопления помещений

В наше время газовые горелки получили широкое распространение в бытовой жизни человека. Многие уже и не представляют себе поход без туристической газовой горелки, что уж говорить про их использование в газовых котлах.

Современные бани уже не требуют постоянного использования дров, которые необходимо подкидывать в печь для поддержания необходимой температуры.

Все это решается с помощью горелки на газу. От правильности ее выбора будет зависеть корректность работы устройств, в которых они используются, поэтому к данному вопросу нужно подходить особо тщательно.

Типы газовых горелок

На данный момент существует большое разнообразие газовых горелок. Все они могут отличаться друг от друга в зависимости от устройства, области использования, локализации пламени и так далее.

Устройства получили широкое распространение благодаря своей экономичности и высокому КПД. Газовые горелки для бани уже давно вытеснили твердотопливные печи, особенно при наличии всех необходимых коммуникаций.

Большое количество частных домов отапливается именно газовыми котлами. Они же могут использоваться и в целях обеспечения горячей воды. Главным элементом котла можно считать горелку. Все остальные детали выстраиваются вокруг нее.

От выбора данного элемента для котла зависят многие его характеристики, главная из которой – экономичность.

В связи с этим каждому владельцу отопительной системы необходимо хорошо разбираться в данном вопросе и при покупке отопительного оборудования в магазине, и при изготовлении газовой горелки для котла своими руками.

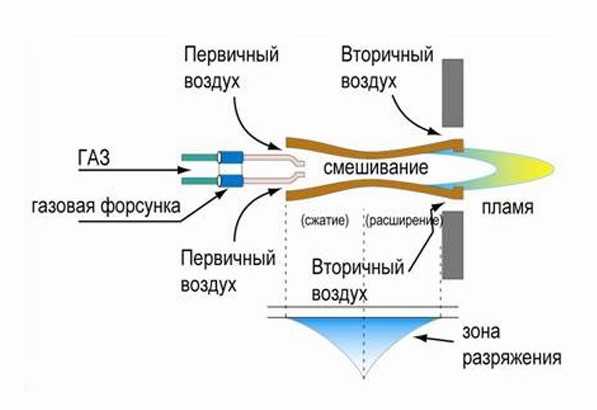

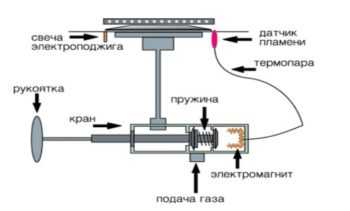

Схема работы газовой горелки.

Прежде чем приступать к описанию горелок, использующихся в различных задачах, необходимо понимать, что они представляют собой не просто сопло, через которое осуществляется подача пламени.

Чтобы обеспечить высокую эффективность, а также стабильность работы, конструкция данного элемента предусматривает нагнетание воздуха в газовую смесь.

По способу подачи воздуха существуют следующие виды газовых горелок для печей:

  • атмосферные;
  • инжекторные;
  • поддувные.

Кроме этого, могут быть одноступенчатыми, двухступенчатыми и модулированными. В первом случае котел работает при постоянной мощности, а поддержание заданной температуры достигается за счет своевременного включения или отключения.

Двухступенчатая система предусматривает два режима работы: номинальный и половинный. В данном случае горелка может автоматически переходить в половинный режим в случае потепления.

Наконец, модулированная система позволяет котлу плавно регулировать мощность от нуля до номинальной, что обеспечивает наименьший износ.

Газовая горелка в баню

Выбирая печь для бани или сауны, в первую очередь, отталкиваются от коммуникаций, подведенных к дому. Устанавливать газовую или инфракрасную печь при наличии непосредственного доступа к дровам не имеет смысла.

Тем более многие скажут, что аромат горящих дров нельзя ничем заменить. С этим трудно поспорить, однако доступность к газу позволит решить многие проблемы.

Газовые печи обладают рядом преимуществ по сравнению со своими твердотопливными аналогами. Благодаря этому они являются более распространенными.

Среди основных достоинств таких печей можно выделить следующие:

  • обладают меньшими габаритами;
  • простота установки;
  • высокий КПД.

Все газовые печи являются более компактными, что достигается благодаря отсутствию зольника и большой топки. В результате не занимается много места. В то же время они способны быстро прогревать достаточно большие пространства за короткий промежуток времени.

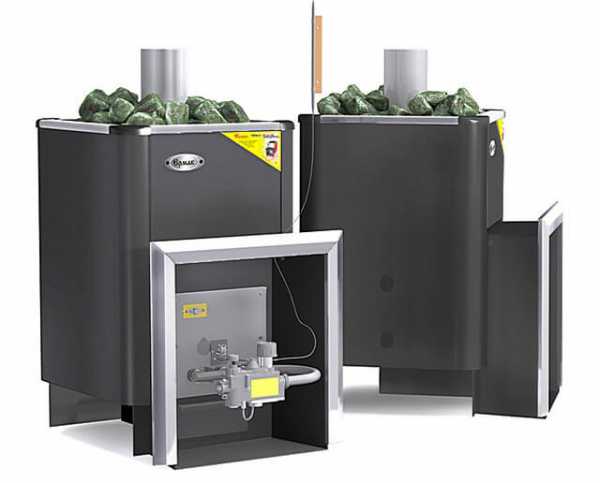

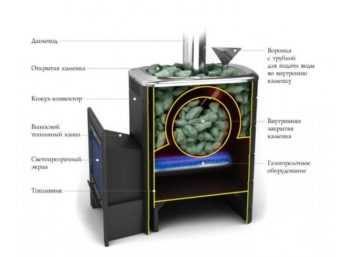

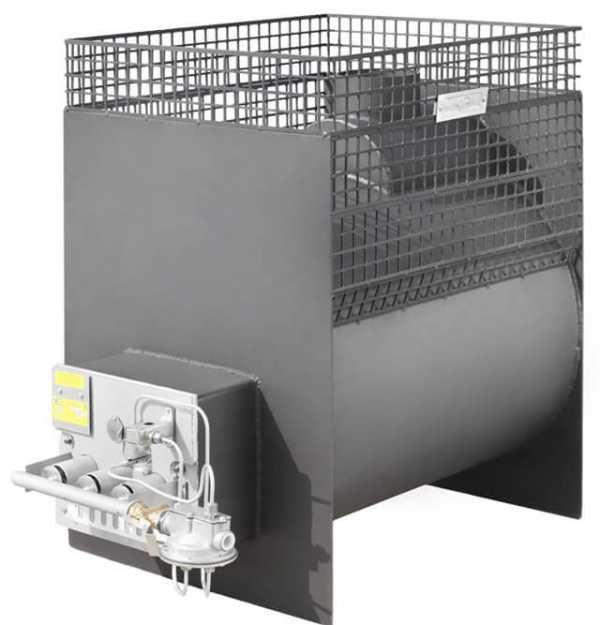

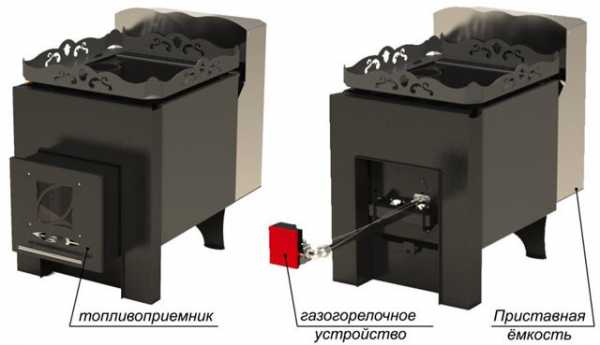

Печь на газу для бани.

Еще одним преимуществом газовой горелки для бани является простота ее использования. С целью установки необходимой температуры в бане достаточно выставить нужный режим. В результате можно наслаждаться банными процедурами, не задумываясь о необходимости подкидывать дрова.

Кроме того, газовые нагреватели способны обеспечивать постоянную температуру, в то время как твердотопливные печи не смогут похвастаться таким преимуществом. Многих людей газовые печи привлекают простотой использования. После них не остается золы или недогоревших углей, и не требуется особого ухода.

Обычная газовая печь для бани или сауны представляет собой корпус с вмонтированной горелкой, к которой подведен источник топлива. Сверху корпуса располагается поддон под камни.

Знатоки советуют использовать круглые камни с морского или речного дна. Именно такие булыжники считаются самыми лучшими и закаленными. Им предстоит выдерживать длительный нагрев до 200°С и периодический полив водой, чтобы получить пар.

Также в газовые печи устанавливается термостат, чтобы контролировать температуру и предохранитель, который отключает подачу газа, если потухнет огонь.

Существуют различные варианты исполнения печей для бани. Например, можно приобрести модель, предусматривающую наличие бака под воду. В результате такая печь будет выполнять сразу две функции: нагревать баню и обеспечивать подачу горячей воды.

Некоторые модели продаются без бака, однако предусматривается возможность его покупки, если есть такая необходимость.

В настоящее время существует огромный выбор уже готовых моделей печей в баню или сауны. Все соответствуют всем требованиям безопасности и их можно установить собственными силами без особого труда. Главное согласовать проект установки с пожарной и газовой службой города.

Кроме того, данный элемент можно изготовить и своими руками. Тем не менее без опыта работы с подобными устройствами сделать это будет тяжело, поэтому лучше обратить внимание на магазинные варианты.

Газовые горелки для котлов

Котлы являются центральным элементом отопительной системы частного дома. Сейчас чаще всего устанавливаются именно газовые котлы, обладающие высокой эффективностью и этот вид топлива самый дешевый.

Выбрать подходящий котел из огромного разнообразия, которое предлагают современные магазины, не так уж и просто.

Тем не менее рядовой потребитель может и самостоятельно разобраться с различными вариантами котлов, ознакомившись с информацией в интернете или проконсультировавшись с продавцом. Иначе дело обстоит, когда речь заходит про газовые горелки для печей.

Обычно покупая котел с ним в комплекте уже идет газовая горелка. Данный вариант является наиболее оптимальным. Ее устанавливают еще на заводе в соответствии с конструкционными особенностями устройства.

В данном случае можно не сомневаться в том, что она откалибрована и правильно установлена. Котел готов к работе сразу после установки, и потребителю нет нужды делать какие-либо дополнительные действия.

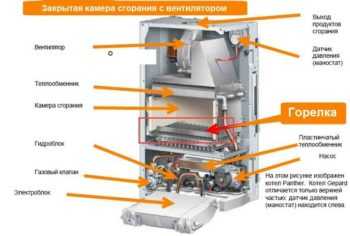

Камера сгорания в газовом котле.

Если же возникает необходимость самостоятельной установки данного элемента, тогда можно столкнуться с некоторыми трудностями. Несмотря на широкий выбор моделей газовой печи, все горелки выполняют функцию смешивания газа с воздухом и последующим направлением его в соответствующие отверстия.

В зависимости от способа подачи воздуха топка может быть открытого или закрытого типа. В первом случае подача воздуха осуществляется непосредственно из комнаты, а продукты сгорания удаляются через дымоход.

Во втором варианте и подача воздуха и удаление газов происходит с помощью трубок, проходящих через сквозные отверстия в стене.

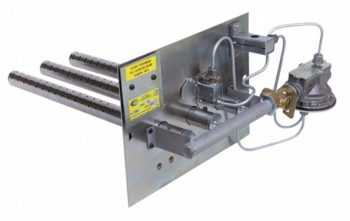

В открытых системах обычно используется горелка атмосферного типа. Она представляет собой набор трубок с выходными отверстиями для сжигания газа. Ее принцип работы тот же, как и у обычной газовой плиты. При этом ее форма прямоугольная, что позволяет увеличить площадь нагрева и производительность.

Она чаще всего используется в газовом котле АОГВ. Котлы, использующие данный тип нагревательного элемента, характеризуются высокой надежностью, легкостью в обращении, бесшумностью, небольшими габаритами.

В то же время, котлы не лишены недостатков, среди которых низкая производительность. Такие обогреватели эффективны в помещениях с небольшой площадью до 100 кв.м.

Невысокий уровень КПД связан с открытой камерой котла. Тот же фактор обуславливает низкий уровень безопасности.

Если у вас есть дровяной котел и доступ к газовой системе, тогда есть смысл переделать его в газовый. Это откроет новые возможности для автоматизации и исключит трудности, связанные с подачей топлива.

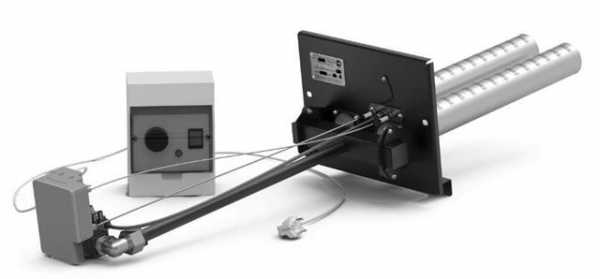

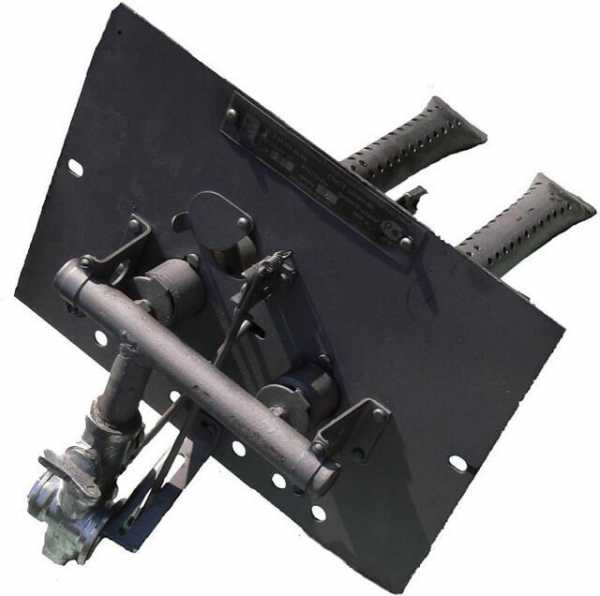

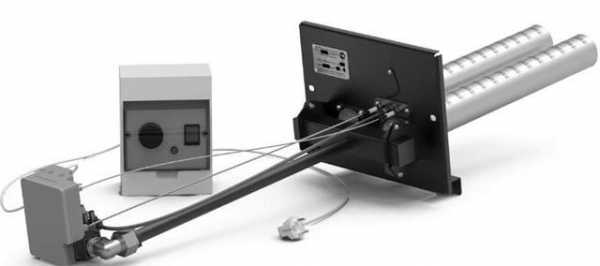

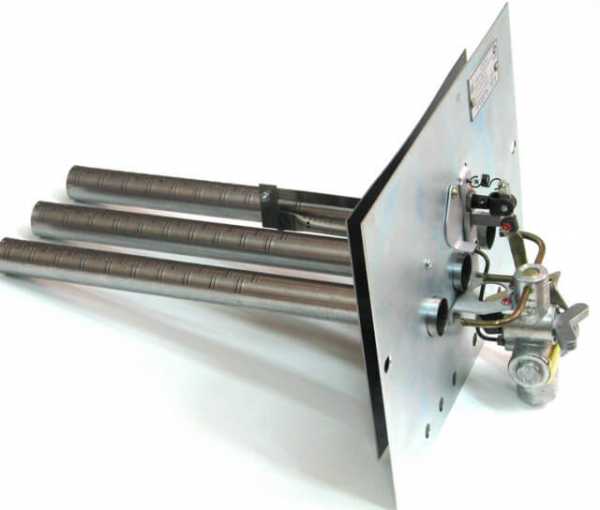

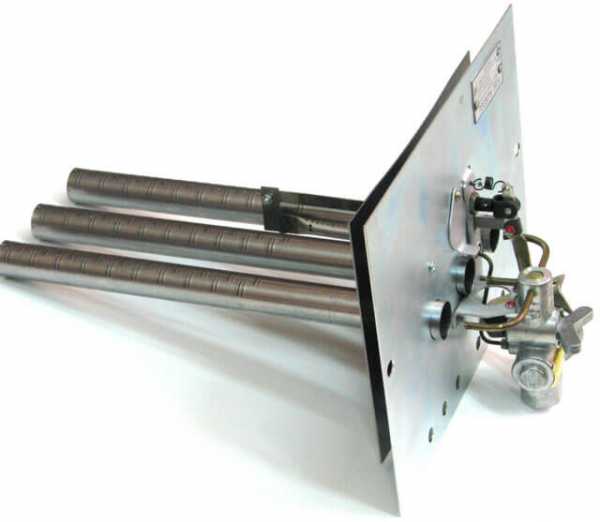

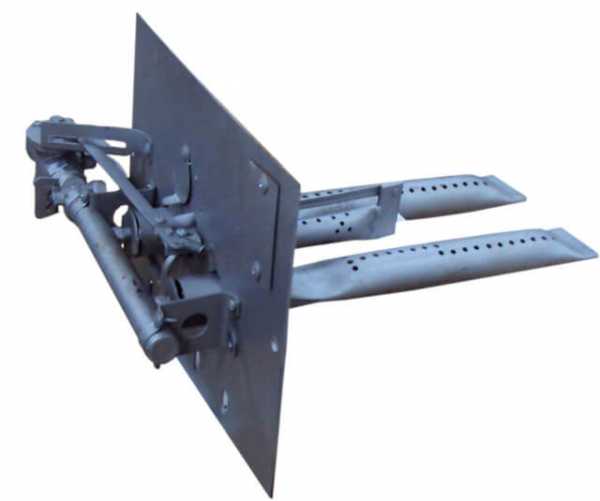

Газовая горелка для твердотопливных котлов обычно атмосферного типа. Выбор обусловлен простотой ее устройства. В ней нечему ломаться, а значит, это обеспечит высокую надежность и долговечность. Газовые горелки для котлов отопления своими руками работают по тому же принципу, что и в обычных котлах.

Чтобы осуществить монтаж можно использовать зольник, а автоматику с целью контроля и регулировки можно подключить снаружи. Есть модели котлов, которые уже оснащены горелкой, разжигающей топливо.

В любом случае монтаж в твердотопливный котел нагревательного элемента не должен вызвать существенных трудностей.

В системах закрытого типа доступ воздуха к горелке ограничен. В таких устройствах воздух нагнетают с помощью вентилятора или турбины. Смешивание происходит в четко заданной пропорции. Такие горелки называют вентилируемыми или дутьевыми. Их устройство более сложное.

Они представляют собой особую конструкцию в виде бочки с двойными стенками. Горелка располагается в центре, а теплоноситель заполняет пространство между стенками устройства. Также обеспечивается большая площадь нагрева. Необходимый для сгорания воздух подается с помощью вентилятора или турбины.

За счет изоляции центрального нагревательного элемента такие системы обладают высоким уровнем безопасности и высокой эффективностью. Среди минусов стоит выделить высокий уровень шума во время работы котла данного типа.

Существуют также диффузионно-кинетические газовые горелки и комбинированные версии. Особенностью работы первого типа горелок является частичная подача воздуха, необходимого для сжигания горючего.

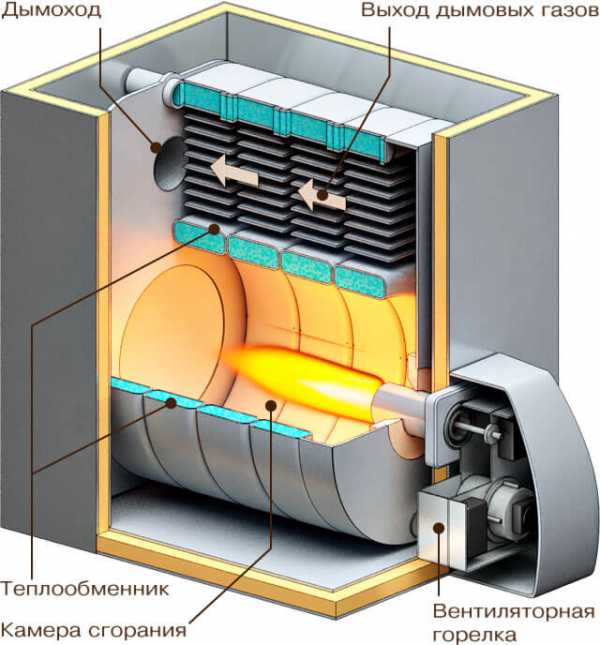

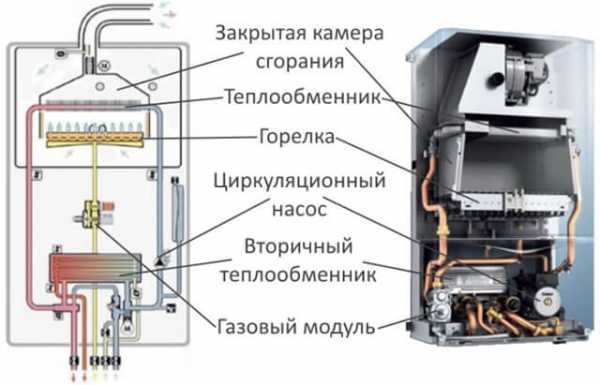

Устройство газового котла.

Они очень редко встречаются в бытовых котлах. Чаще всего используются в промышленности. Подвидом данного типа устройств являются подовые горелки.

Комбинированные версии могут использовать в качестве топлива не только газ, но и дерево, мазут или солярку. В одном устройстве реализованы все необходимые условия для работы на указанных видах топлива. Такое преимущество подойдет потребителям, не имеющим подвода газа.

Покупка подобной системы актуальна с расчетом использования в различных условиях. Кроме того, такие отопительные элементы полностью автоматизированы. Участие пользователя в процессе их работы сведено к минимуму.

Контроль силы огня, режима сжигания топлива и другие параметры полностью автоматизированы.

В то же время они не лишены недостатков. Среди них: сложное устройство, невысокая эффективность, высокая стоимость. В зависимости от модели комбинированного котла могут возникать трудности в перенастройке работы в процессе перехода от одного вида топлива к другому.

Иногда данный процесс настолько сложен и не обойтись без помощи специалиста из газовой службы.

Туристические газовые горелки

Среди поклонников проводить свой досуг в походах популярными становятся газовые горелки для туризма. Оказываясь на лоне природы, аппетит приходит очень быстро и возникает необходимость в приготовлении пищи. Конечно можно насобирать дрова и развести в этих целях костер.

Тем не менее часто погодные условия оказываются не на стороне путешественников, и найти сухие ветки не представляется возможным. Это может быть связано с высокой сыростью, дождем или же поход может проходить в зимнее время года. В таких случаях портативная туристическая газовая горелка будет незаменима.

В магазинах предлагается широкий ассортимент таких устройств. По заверениям производителей они существенно облегчают процесс приготовления пищи в походе.

С целью подтверждения данных заявлений приводятся красочные описания и различные цифры, которые обыденному пользователю ни о чем не говорят, а иногда эти данные берутся просто с потолка.

Давайте рассмотрим, на что необходимо обращать внимание, и какие походные нагреватели будут практичными и экономными.

В непродолжительных походах с небольшой группой людей целесообразно использовать сухое горючее. Данный твердотопливный котел является идеальным с точки зрения веса, особенно если использовать этанол-гель.

Он представляет собой смесь этилового спирта с загустителем. Продается в баночках весом до 200 гр. Горит слегка голубоватым пламенем, которое не затухает даже во время сильном ветре.

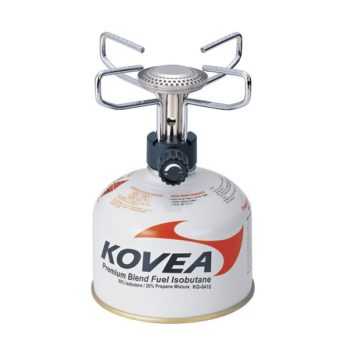

При путешествиях в теплое время года наиболее удобными являются портативные газовые горелки с пьезоподжигом. При их выборе отдельное внимание стоит обратить на способ крепления газового баллона для туристической горелки. Существует два способа крепления: с помощью шланга и без него.

Многие люди в процессе покупки данного устройства не задумываются над этим вопросом.

Однако накручивающиеся на баллон варианты обладают рядом недостатков:

  1. Неустойчивость.
    Конструкция с кастрюлей, диаметр которой больше, чем у баллона, может опрокинуться даже от незначительного ветра.
  2. Положение баллона является фиксированным и его нельзя изменить, что становится особенно критичным во время приготовления пищи при температурах менее 10 °С.
    В таких случаях баллон необходимо перевернуть или подогревать. Обычно с этой целью его размещают на кастрюле, что невозможно проделать в устройствах без шланга.
  3. Большая высота.
    Во время сильного ветра тепло, подаваемое к кастрюле, сильно рассеивается. Чтобы уменьшить рассеяние тепла используют ветрозащиту, высота которой зависит от высоты горелки.
  4. Из предыдущего недостатка вытекает необходимость снятия ветрозащиты при регулировке пламени.
  5. При кипении жидкости в кастрюле, она начинает выплескиваться, что затрудняет доступ к вентилю, перекрывающему газ, так как кипяток обжигает руки.

В выборе горелки важным параметром является ее мощность. Стоит отметить, что на сайтах магазинов часто приводятся цифры несоответствующие действительности. Даже сами производители измеряют мощность разными способами.

Приводимые данные времени закипания 1 литра воды могут отличаться от реальных значений в более чем два раза. Обращать внимание на эти цифры нет смысла. Более важным является количество отверстий под пламя и конструкция конфорки.

Чтобы приготовить пищу группе до 4 человек достаточно будет минимальной мощности, а вот с целью приготовления пищи в кастрюле емкостью от 2 до 6 литров лучше выбрать мощную горелку с большим диаметром конфорки.

Конструкция конфорки также имеет не последнее значение в процессе выборе горелки. Тут важно определиться с теми задачами, которые она должна решать.

С целью подогрева воды отлично подойдет конфорка с небольшим диаметром до 3 см и с вертикальным выходом пламени. Ее будет меньше сдувать ветром, однако ветрозащита все равно понадобится.

В то же время приготовить кашу будет проблематично. Она будет подгорать, как не помешивай, за счет небольшой зоны нагрева в виде маленького пятна посреди кастрюли.

Используя горелку при температуре менее 5°С возникает необходимость в подогреве газа. Если планируются походы в холодное время года, тогда обязательно стоит выбирать горелку с подогревом газа.

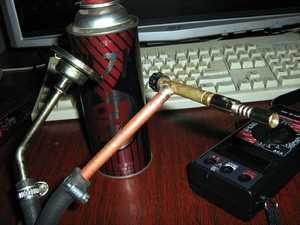

Подогрев реализуется в виде медной трубки, согнутой в петельку. Газ в ней проходит над пламенем и нагревается. Это необходимо для перевода газа из жидкого состояния в газообразное. Фокус нужен именно в холодную погоду, когда температуры воздуха недостаточно, чтобы газ испарился.

В походы или во время восхождений большими группами в высокогорье или в районы, где проблематично достать газовые баллоны, следует выбирать бензиновую или мультитопливную горелку.

Стоимость бензина в разы меньше газа, он отличается большим КПД, при длительной автономности похода вы не несете с собой пустые газовые баллоны.

Идеальным решением для данной горелки является очищенный бензин или “Coleman fuel”, или в простонародье “калоша”. Он не загрязняет горелку и практически не оставляет отходов при горении.

К минусам данного вида горелок следует отнести их больший вес и стоимость, необходимость приобретения дополнительной емкости под топливо, а также необходимость предварительного подогрева топлива перед началом работы и более тщательного ухода.

Выбираем газовую горелку: на что следует обращать внимание?

Из приведенного выше обзора становится ясно, что существует большое разнообразие горелок на газу, как по конструкции, так и по области их использования. Выбор очень велик и возникает вопрос о том, как выбрать горелку и не прогадать?

Если принято решение приобрести газовую горелку для печи в баню, следует сосредоточиться на нескольких критериях и главным, конечно же, является мощность. Печь должна быть способна выполнять свою прямую функцию – нагревать и поддерживать заданную температуру в парилке.

Принято считать, что на один кубический метр парной необходим один киловатт мощности. На первый взгляд кажется, что в этом нет ничего сложного. Однако подход работает только в помещениях с правильно выполненной по всем техническим нормам термоизоляцией.

На деле оказывается, что в бане существуют участки, пропускающие тепло. Их также необходимо брать в расчет. Окно – один из основных источников потерь тепла. На квадратный метр окна с одним стеклом необходимо 3 кВт мощности и 1,5 кВт на окно с двойным стеклопакетом.

Кирпичные или облицованные плиткой участки бани потребуют прибавки к мощности печи еще 1,2 кВт.

Высокой теплоемкостью обладают бревенчатые стены. Баня из сруба без внутренней теплоизоляции потребует увеличения мощности в полтора раза.

В итоге может получиться весьма большая мощность. При выборе горелки необходимо ориентироваться на ее технические характеристики. Полученное значение мощности должно оказаться в диапазоне величин, указанных в паспорте.

При выборе системы отопления дома также могут возникнуть трудности. На рынке предлагаются электрокотлы, твердотопливные и газовые котлы, а также ГИИ инфракрасные горелки.

Каждый из перечисленных вариантов обладает своими преимуществами и недостатками. Ориентироваться необходимо на задачи, которые данное оборудование должно выполнять.

Например, чтобы прогреть большие помещения с плохой теплоизоляцией лучше всего подойдут инфракрасные нагреватели с подачей газа из бытового баллона, так как с их помощью нагревается поверхность, а не воздух.

Электрические котлы маленькие, компактные, бесшумные, могут работать в автономном режиме и долго служат. Газовые котлы с автоматизацией горелки на газу являются наиболее эффективными и экономичными. Кроме того, данное топливо является самым дешевым.

Самое главное при выборе ориентироваться на проверенные модели котлов, а также на надежные магазины. Ведь никто не застрахован от покупки подделки.

Делаем газовый котел своими руками

Сделать что-либо самостоятельно – всегда приятно. Это, в свою очередь, может также обеспечить солидную экономию средств. Однако изготавливать газовые горелки для банной печи своими руками слишком рискованно.

Без надлежащих навыков и опыта можно допустить ошибки, цена которых в данном случае может быть крайне большой. Атмосферные банные горелки стоят не так уж и много. Так что лучше воспользоваться готовыми вариантами.

Другое дело обстоит с твердотопливным котлом для помещений. Его, при желании, можно переоборудовать в газовый. Установить атмосферную газовую горелку своими руками по силам простому человеку.

Кроме того, котел можно автоматизировать, разместив все необходимое оборудование снаружи. В тоже время устройство будет уступать обычному газовому котлу в компактности. Если габариты отопительной системы являются важным критерием, тогда лучше обратить внимание на уже готовые продукты.

Туристская горелка также может быть модернизирована. В отличие от отопительных котлов, во многих случаях усовершенствования просто необходимы.

В процессе приготовления пищи очень важно, чтобы тепло, подаваемое к нагреваемой емкости не отводилось ветром. Также важным является защита огня от задувания. В этих целях используется ветрозащита.

Предлагаемые в магазинах варианты отличаются достаточно высокой ценой. Выгодным решением является самостоятельное изготовление данного элемента.

С целью изготовления ветрозащиты, в первую очередь, необходимо определиться с материалом. Подходящим вариантом являются листы алюминия. Главное, чтобы они были тонкими. Это обеспечит удобство работы с ними.

Кроме того, чем тоньше будет материал, тем меньше он будет весить, а во время длительных походов вес имеет особое значение.

Из листов необходимо соорудить полый цилиндр. Его высота должна быть достаточной, чтобы закрывать горелку и емкость, в которой будет готовиться пища. Процесс изготовления ветрозащиты не займет слишком много времени.

Справиться с этой задачей сможет любой человек. Так зачем платить лишний раз за приобретение данной конструкции магазину, если все можно сделать своими руками?

Итог

Газовые горелки широко используются в различных сферах, начиная от отопления домов и помещений и заканчивая туристическими походами. Широкий выбор предлагаемых магазинами вариантов может привести человека в затруднение при покупке лучшего варианта устройства.

При приобретении печи с газовой горелкой важной ее характеристикой является пригодность для работы в заданных условиях и высокая экономичность.

tutsvarka.ru

Газовая горелка для отопления дома: виды, типы, обзор моделей

Немалое количество жителей городских многоэтажных домов устанавливают в своих домах индивидуальное отопление. Таким образом удается получить независимость от графика подачи тела в централизованных сетях и обеспечить разумную трату финансов за обогрев жилища.

В большинстве случаев за нагрев теплоносителя отвечает газовое оборудование. Одно из центральных мест в такой автономной системе занимает горелка газовая для отопления. О том, что это такое и как правильно подбирать съемный элемент – в нашей статье.

Общая информация

В большинстве случаев напольные и настенные котлы уже укомплектованы таким изделием, и это самый лучший вариант. Производитель выбирает горелку согласно типу оборудования, правильно ее устанавливает и калибрует под определенные параметры, после чего котел уже готов к эксплуатации. Но также можно приобрести горелку отдельно, хотя это и не просто – нужно очень точно подобрать соответствующий элемент в соответствии с габаритами, чтобы в дальнейшем не пришлось переделывать котел.

Для чего требуется газовая горелка? Она формирует открытое пламя, от которого зависят такие параметры:

  • расход газа;
  • длительность эксплуатации теплообменника;
  • безопасность работы котла;
  • широта диапазона регулировок.

Когда функционирование бытовой газовой горелки затруднено, то и вся система не может работать с достаточной степенью надежности.

Эксплуатационные характеристики

К современным горелкам предъявляются обоснованные требования, которым они должны соответствовать. Благодаря оценке, основанной на этих критериях, удается выбрать наиболее оптимальный аппарат. В список параметров входят такие характеристики:

  • Качественное формирование газово-воздушной смеси является основной задачей газовой горелки для отопления. Производители направляют свои усилия в эту область, добиваясь максимальных результатов. В современные модели внедряются новые разработки и технологии, обеспечивающие высокий КПД сгорания топлива.
  • Конструкция обязана обеспечивать простоту монтажа/демонтажа бытовой газовой горелки при сохранении надежности и безопасности ее работы

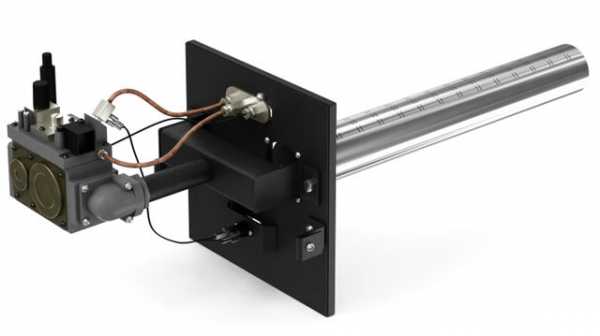

Горелка с автоматической системой управления

  • Длительность эксплуатации у всех типов газовых горелок привязывается к времени эксплуатации всего котла. Для поддержания данного критерия используются высококачественные материалы.
  • При работе соблюдаются санитарно-гигиенические нормы. Важным параметром является пониженный уровень шума.
  • Обеспечить универсальность использования позволяют комбинированные конструкции, эксплуатируемые на разных типах топлива, например, газ-дизтопливо или пропан-метан. В такой ситуации важным является параметр перенастройки с одного типа топлива на другой.
  • Экологическая составляющая также занимает немаловажное значение в разных видах газовых горелок. Экспериментируя во время их производства с пропорциями для горения газ/воздух, инженерам удается найти наиболее оптимальный баланс по параметрам токсичности выбросов, полноте сжигания газа.

С этой статьей читают: Комбинированные котлы для отопления частного дома

Разнообразие конструкций

Практически всегда котлы имеют в комплекте настроенные на оптимальные параметры газовые бытовые горелки. Калибровка в промышленных условиях осуществляется на стационарных стендах с применением компьютеризированной автоматики. Такой котел после монтажа уже будет готов к запуску без предварительных пусконаладочных работ в этой области.

Основная дифференциация между конструкциями проводится по способам смешивания воздуха и топлива. Принято выделять атмосферные и вентилируемые типы горелок газовых.

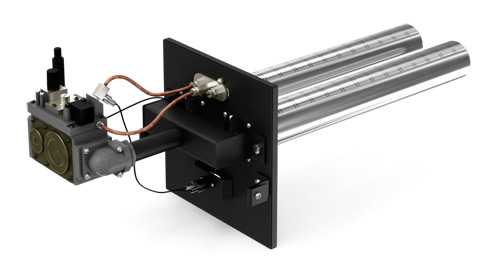

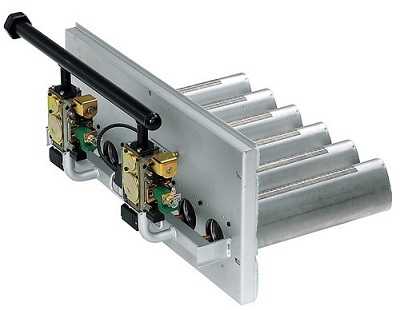

Атмосферная горелка

Такой элемент применяется исключительно в котлах с открытой камерой сгорания. Принцип работы полностью соответствует работе конфорке на стандартной плите для приготовления пищи, где газ смешивается с воздухом из помещения и воспламеняется от искры. В целом, характеризуется минимальным уровнем безопасности, и очень невысоким коэффициентом полезного действия, как вообще для такого типа котлов.

В ранних моделях топливного оборудования встречаются газовые горелки для котлов отопления, работающие на атмосферном принципе. Через газовую магистраль газ поступает к рабочей зоне. Выходное отверстие (инжектор) обеспечивает передачу потока для горения. Его регулировка параметров выполняется спецзаслонкой или прижимными гайками.

Сквозь инжектор параллельно с углеводородной смесью направляется кислород. В такой ситуации формируется необходимая для горения смесь. Приоткрывая отверстие, удается подать больше кислорода, уменьшая отверстие, понижаем концентрацию воздуха в смеси. Этой ручной методикой удается корректировать степень сжигаемости газа. Подготовленная смесь перемещается для сжигания в горелку, выходя по ней в камеру сгорания, где она воспламеняется и отдает тепловую энергию через теплообменник воде.

В газовой атмосферной горелке предусмотрено несколько выходных отверстий для повышения мощностных характеристик котла. Их количество напрямую зависит от геометрических характеристик котла. Распределенные по выделенной площади камеры сгорания факелы обеспечивают равномерность выходной нагрузки, что позволяет не создавать большого давления, эффективно осуществляя процесс сжигания.

Производители атмосферных газовых горелок стремятся повысить число выходных отверстий, одновременно уменьшая их диаметр, чтобы улучшить эксплуатационные характеристики изделия и повысить КПД оборудования.

За счет своей простоты и надежности данный тип конструкции используется не только в бытовых моделях, но и в промышленных агрегатах. Даже изготовленная газовая горелка для котла своими руками в большинстве случаев имеет именно такой принцип работы. Это не только снижает ее стоимость, но и обеспечивает простоту обслуживания изделия.

ВИДЕО: Турбированная горелка газового котла Rinnai

Вентиляторные (дутьевые) горелки

В отличие от атмосферной, такой тип не имеет прямого контакта с воздухом из помещения, в то время как он подается в принудительном порядке путем нагнетания. По сравнения с первым вариантом, дутьевой является более безопасным, и при этом значительно увеличивает коэффициент полезного действия котла. В среднем этот показатель составляет не менее 15%.

Такая горелка газовая бытовая имеет и другие отличия от атмосферной, заключающиеся в принципе работы. Вентиляторные конструкции обладают следующими параметрами:

  • применяется принудительное нагнетание воздуха;
  • пропорция газ/кислород выдерживается с более точными параметрами;
  • сжигание осуществляется с более высоким КПД.

Данный тип агрегатов характерен для котлов, имеющих закрытую камеру сгорания. Благодаря этому решению удается реализовать эффективный наддув.

Главным критерием, по которому происходит технологическое отличие, заключается в том, что формирование топливно-воздушной смеси происходит в разных зонах. Для атмосферной конструкции газ смешивается с воздухом на входе в газовой горелке бытовой, а у вентилируемого аппарата данная процедура выполняется практически при выходе в камеру сгорания.

Горелки с нагнетателями монтируются в котлы, обеспеченные максимальной автоматизацией рабочих процессов.

В комплектации этого узла используются следующие вспомогательные элементы:

  • дополнительная очистка выполняется с помощью вмонтированного газового фильтра;
  • специальное реле, учитывающее перебои с давлением газа в сетях, включающее/отключающее поток газа в систему и вентилятор;
  • газовый редуктор, который обеспечивает стабилизацию давления, выдавая фиксированное значение в горелку;
  • регуляторы, корректирующие газовый поток;
  • реле, управляющее работой вентилятора.

Исходя из такого списка, стоит сделать вывод, что данный тип аппаратуры относится к энергозависимым агрегатам. Для его эффективной работы желательно подключать в цепь стабилизаторы напряжения и источники бесперебойного питания.

С этой статьей читают: Как выбрать газовый котел

Ассортимент выбора

Перед тем, как приобрести газовую горелку, необходимо узнать ее технические параметры, принцип работы, соответственно, способ смешивания газа и кислорода. Но самое главное – совместимость с конкретным типом котла, который находится в эксплуатации. Ниже мы приведем описания наиболее популярных моделей на рынке.

Газовая горелка КЧМ

Используется на переоборудованных твердотопливных котлах, которые работают на газу. В комплектации автоматический блок управления и 3 форсунки. Подходит для «Контура» и всего модельного ряда.

Газовая горелка Очаг

Автоматические управляемый пневмомеханический образец с настроенной системой безопасности. Это необходимо при отсутствии должной тяги, при нарушении подачи газа и в момент, когда гаснет пламя.

Особенность заключается в регулировании подачи газа и стабилизации его давления. Даже при слишком малом объеме поступающего топлива котел будет работать в нормальном режиме.

Газовая горелка Купер

Предназначено для всех видом топлива. Отличается простотой конструкции и универсальностью. Можно монтировать без сварки.

Газовая горелка ДКВР

Дутьевой тип оборудования, где осуществляется принудительное нагнетание воздуха. Используется в основном для промышленных котлов, повышая их КПД до 95%. Для увеличения мощности отдельно могут поступать в комплекте с мощными вентиляторами.

В большинстве случаев грелку выбирают те, у кого в пользовании находится не газовый котел. Перед покупкой внимательно изучите все технические характеристики и, в особенности, уровень безопасности и способ монтажа.

ВИДЕО: Принцип работы горелки

www.portaltepla.ru

принцип работы печных горелок, виды, как выбрать

Содержание:

Отопительная система, где главным элементом является газовая печь — распространенный вид обогрева частных домовладений и коттеджей. В пользу природного газа как источника тепла говорит многое: высокий КПД, экологичность, возможность сделать процесс отопления полностью автоматизированным. Само топливо тоже является самым недорогим в настоящее время, если, конечно, не брать в расчёт энергию ветра и солнечное излучение. Но эти способы пока не нашли своего широкого спроса из-за недоступной цены оборудования.


Качество газового отопления зависит от того, как эффективно работает газовая горелка для печи.

Принцип работы

К газовым печкам редко подключают водяные контуры. Нагревается помещение напрямую — разогретым воздухом от печки. Разница с твердотопливной печью только в том, что используется природный газ, а не дрова.

Совет. В газовые печи очень просто вмонтировать водяной контур с теплообменником или водяной бачок, иногда подключают систему, которая позволяет вывести теплые воздушные массы в смежные помещения.


Существуют варианты газовых печей, комбинированных с твердотопливным агрегатом, либо работающем на электричестве. Есть универсальные горелки, которые работают на солярке, если в этом возникает необходимость.

Важно. Все монтажные, а так же ремонтные работы, связанные с газовым топливом, должны выполнять исключительно представители специализированной организации, имеющей соответствующее разрешение.

Какими бывают газовые печи

С помощью газовых печей отапливают домовладения и дачные домики, однако наибольшую популярность такие устройства приобрели при сооружении бань. Чаще всего для этого случая покупают агрегаты заводского изготовления, которые имеют металлический корпус. При этом нужно правильно подобрать модель по мощности и предназначению, учитывая условия эксплуатации. Сооружают и кирпичные печи.


По способу генерирования тепла печи можно разделить на два вида:

  1. Имеющие камеру сгорания. Газ поступает в отопительную камеру и при горении нагревает её стены.
  2. Печь с теплообменником. В конструкциях этих обогревательных агрегатов газ поступает в изогнутую жаропрочную стальную трубку, которая выполняет роль теплообменника.

Во втором случае печи оснащаются дополнительно системой принудительной подачи воздуха и выводом продуктов сгорания.


Газовые печи различают по теплоёмкости. Этот показатель зависит от возможности агрегата накапливать тепло.

По такому параметру печи подразделяют на следующие категории:

  1. Печи постоянного горения. У них более тонкие стены, которые остывают достаточно быстро. Однако есть и существенный плюс — так же быстро они и прогревают комнату., отдавая тепло наружу. Чтобы в помещении поддерживать постоянную комфортную температуру, печь должна быть в режиме «включено». Это типичный дачный вариант. Можно приехать и сразу согреться.
  2. Печь периодической топки. Это массивное теплоёмкое сооружение, которое способно отдавать тепло даже после того, как газ перекрыт. Для того, чтобы сохранить тепло, каналы и камеру сгорания отделывают глиняным кирпичом. Очень удобно ставить такие печи в банях. Они в короткий срок прогреют камни и начнут отдавать тепло в течение длительного времени. Для обогрева домовладений этот вариант так же более приемлем.


Важно. Газовые печи могут функционировать как от магистрали природного газа, так и от баллонного. Распространены печи, функционирующие на биотопливе. Подобный камин на биотопливе также весьма эффективен. Для него нужно немного усовершенствовать конструкцию.

Выбираем горелку

Печные газовые горелки, которые устанавливают в печь домовладения или дачного домика схожи между собой. Как и газовая горелка для котла,  она имеет камеру сгорания (теплообменник), корпус, систему дымоотвода, каналы для нагретого воздуха и автоматический блок.

Однако есть одна обязательная деталь, которая имеет в каждом случае свои особенности — газовая горелка для печки. Именно она отвечает за КПД отопительного агрегата, мощностные характеристики, экономное расходование топлива, безопасную эксплуатацию и другие важные параметры.

В газовой горелке происходит процесс смешивания газа с кислородом, в ней находится блок управления процессом горения топлива. С его помощью можно выставить определённый режим, настроенный на уровень температуры, который требуется для обогрева. Котлы и печки часто имеют одинаковые модели горелок.


Одноступенчатые атмосферные газовые горелки для домашней печи не сложные в применении, их легко вмонтировать в отопительный блок. Им не нужная электроподпитка. Такую горелку ставят на лицевую сторону, туда, где располагается топочная дверка.

Важно. Чтобы подобрать горелку, нужно знать её мощность, она заключается в возможности данной модели перерабатывать определённое количество топлива в заданный промежуток времени.

Какими бывают горелки

Если газовую горелку рассматривать с точки зрения способа управлением тепловой мощностью, то все модели можно разделить на следующие категории:

  1. Одноступенчатые. В данном случае подача (отключение) газа происходит автоматически, по сигналу реостата.
  2. Двухступенчатые. Горелка имеет конструктивную возможность переходить в экономный режим. Этот процесс регулируется автоматически.
  3. Горелки с плавающей регулировкой. Мощность горелки можно изменять плавно, от 10 до 100 процентов.


Горелки подразделяются по способу подачи воздуха:

  1. Атмосферные. В данном варианте не нужно электричество, воздух поступает к горелке под естественным действием тяги. КПД не очень высокое, не больше 90 процентов. Это простая конструкция: труба с отверстиями, куда подаётся топливо. Работает она в камерах сгорания открытого типа. Их можно быстро переоборудовать при необходимости под жидкое топливо, срок службы у таких горелок очень долгий. Однако такие горелки предъявляют к себе повышенные требования безопасности.
  2. Наддувные. Их ещё называют дутьевыми или вентиляторными горелками. Это довольно сложная конструкция. Воздух к горелке подаётся вентилятором, камера сгорания в этом случае закрытая. КПД превышает 95 процентов. Печам с такими горелками не нужны громоздкие дымоходы. Печь при этом стабильно работает даже при низком давлении газа. Однако они производят много шума и энергозависимые.
  3. Диффузно-кинетические. Воздух в камеру сгорания нагнетается частично, остальная часть подводится сразу к пламени.


Важно. В капитальных устройствах с высокой теплоёмкостью, при высокой мощности печи горелка способна перегреться. Рекомендуется ставить модель, устойчивую к высокому температурному режиму.

Тип розжига

Все горелки можно поделить по типу розжига:

  1. Электронного типа. В них нет постоянно работающего запальника. Для работы требуется электричество. Электророзжиг является одним из самых удобных изобретений для современных отопительных агрегатов. Благодаря ему эксплуатация печей стала максимально комфортной. Электророзжиг дает возможность зажигать пламя горелки безопасно, не используя подручные средства фитили или зажигалки.
  2. Горелки с пьезорозжигом. Электроэнергия не нужна.

Иногда требуются особые условия работы, например, в печи для бани ставят горелки, которые должны хорошо распределять пламя. Это рассекатели или обычные распределительные трубки. Так работают кухонные газовые духовки.

Расход топлива, проходящего через горелку может меняться в широких пределах и зависеть от ее конструкции.

Газовые форсунки для печи должны быть безопасными и энергоэффективными. Этого можно добиться, если соблюдать все технические требования. Самодеятельность в этом вопросе может только навредить. Поэтому монтаж газовых горелок должны выполнять специалисты.


teplospec.com

виды горелок с автоматикой, атмосферная горелка для газового бытового котла

Содержание:

Одним из важнейших элементов всех газовых нагревательных приборов является горелка. Ее располагают под теплообменником. Назначение газовой горелки для отопительного котла – это обеспечение сгорания топлива и генерация тепловой энергии. Далее тепло поглощается теплообменником и направляется в систему обогрева.


Конструкционные особенности газовой горелки

Этот элемент агрегата создает устойчивое пламя, именно в горелке сжигается поступающее в прибор топливо. Затем полученное тепло двигается вверх, где находится теплообменник, по которому перемещается жидкий теплоноситель. Продукты сгорания и излишки тепла уходят в атмосферу тем или иным способом.

Газовая горелка имеет несложное устройство, она состоит из нескольких главных узлов, среди которых:

  1. Форсунка – служит для выброса газа.
  2. Система розжига – предназначается для поджигания газообразного топлива.
  3. Датчик, контролирующий наличие горящего пламени.
  4. Система автоматизации – отслеживает температурные показатели.

Так упрощенно выглядит конструкция.


Современные газовые горелки для котлов отопления - устройства, которые должны соответствовать ряду требований:

  1. Бесшумная работа. Является важным качеством. Многим потребителям знакомы проточные водонагреватели советских времен, в которых пламя сильно шумело. А вот современные модели функционируют относительно тихо. Также при выборе устройства следует обратить внимание на розжиг, поскольку не должно быть взрывов и хлопков. На уровень шума дополнительно влияет конструкция камеры сгорания.
  2. Продолжительный период эксплуатации. В старых моделях газовых агрегатов горелки работали долго, поскольку в то время оборудование делалось на века. Сейчас подобные технологии не используют, поэтому данные элементы, установленные в газовых котлах, ломаются довольно часто. В этом случае специалисты рекомендуют приобретать приборы, выпускаемые под известными торговыми марками, для которых используют качественные комплектующие. Не стоит покупать китайское оборудование непонятного изготовления и дешевые котлы отечественного производства, поскольку в них часто монтируют недолговечные горелки.
  3. Полное сгорание газообразного топлива. Это важное требование, поскольку горелка должна сжигать природный газ полностью с минимальным выделением продуктов горения и других сопутствующих соединений, включая угарный газ. На степень сгорания также влияют остальные узлы. Не следует забывать об обустройстве качественного отвода газов – для этого нужно сделать дымоход, имеющий хорошую тягу.

Принцип функционирования газовой горелки отличается простотой:

  1. Агрегат фиксирует наличие несоответствия между температурой в отопительном контуре с показателями, заданными пользователями оборудования.
  2. После открытия газового клапана топливо поступает в горелку.
  3. Одновременно срабатывает система розжига.
  4. После того, как газ зажегся, появляется пламя.


Одновременно начинается работа датчика пламени, который контролирует его наличие: если вдруг потух огонь, автоматика перекрывает поступление топлива. После достижения в отопительной системе нужной температуры подача газа прекращается.

Функция отслеживания наличия пламени в горелках производители реализуют по-разному. В некоторых агрегатах устанавливают простой термоэлемент, а автоматические котлы на базе электроники снабжают системой ионизационного контроля.

Виды газовых горелок

Продолжительное время в стране на рынке отопительного оборудования были представлены только простые, не автоматизированные котлы без сложной электроники. Им требовалось обустройство полноценных дымоходов, а размещали их в хорошо вентилируемых помещениях. Сегодня в продаже имеются приборы, функционирующие практически в любых условиях. Вместе с ними реализуют традиционные модели.


Бывают следующие виды горелок:

  • атмосферные;
  • закрытого типа;
  • с горящим запальником;
  • с электронным розжигом.

Атмосферные горелки

Наличие горелки атмосферного типа существенно упрощает конструкцию нагревательных приборов. Работают такие устройства в результате естественного притока кислорода, а чтобы удалить продукты сгорания монтируют дымоходы. Поскольку забор кислорода происходит из помещения, то в нем необходимо сделать качественную вентиляцию.

Достоинства котлов, в которых установлена атмосферная газовая горелка, следующие:

  1. Простое конструкционное устройство, что положительно отражается на стоимости оборудования.
  2. Низкий уровень шума. В приборе нет дополнительных вентиляторов, слышен только гул пламени.
  3. Высокая степень надежности. Поскольку прибор состоит из минимального количества комплектующих деталей, он ломается редко.
  4. Энергонезависимость. Так как работа агрегата не зависит от наличия электричества, его можно эксплуатировать в домах, где отключено электроснабжение.


Имеются и отрицательные моменты:

  1. Невысокий КПД. Котлы с закрытыми горелками имеют более совершенную конструкцию, они эффективнее и экономичнее.
  2. Обязательное обустройство дымохода, который необходимо выводить на крышу, что влечет за собой дополнительные финансовые расходы.
  3. Устанавливать котел под газовую горелку следует в специально предназначенном для этого помещении, где имеется окно и вентиляция, а такие требования выполнять иногда проблематично.

Также нельзя исключать возможность неполного сгорания газообразного топлива.

Горелки закрытого типа

В настоящее время отопительное оборудование оснащают горелками закрытого типа. Подобные котлы называют «турбированными». Для их эксплуатации требуется монтаж компактных дымоходов, которые нередко выводят прямо за стенку, когда дом только строится. В этом случае значительно упрощается создание вентиляционных каналов и дымоходной системы.

Котел, оборудованный закрытой камерой сгорания, является отопительным агрегатом, в котором газовую горелку помещают в специальную камеру. В нее кислород поступает извне посредством коаксиального дымохода. Также через него удаляются продукты, образовавшиеся в процессе горения топлива.

Всеми потоками в коаксиальном дымоходе управляет мощный вентилятор, в котором обороты регулируются в автоматическом режиме. Он представляет собой конструкцию, состоящую из труб разного диаметра. Их помещают одну в другую.


Служит подобный дымоход для забора воздуха и удаления продуктов горения. Выводят его через близлежащую стену, соблюдая расстояние в полметра от оконных проемов, иногда к монтажу предъявляют более строгие требования.

Газовые приборы с закрытыми горелками обладают рядом достоинств:

  1. Возможность размещения в помещении разного назначения – на кухне, в ванной, в подвале и даже в спальне.
  2. Обеспечение повышенной безопасности, поскольку топливо сгорает в абсолютно изолированной камере. Если газ неожиданно потухнет, а автоматика не сработает, газовоздушная смесь будет удалена за пределы здания или помещения.
  3. Высокий показатель КПД. Агрегаты с закрытым типом горелки более эффективны, но это обстоятельство касается не всех моделей котлов.
  4. Эффективное управление температурным режимом, для чего используют систему регулировки скорости вращения вала у вентилятора.
  5. Экологичность – газ сгорает почти полностью.


Имеются и недостатки:

  1. Сложное устройство – закрытая газовая горелка для бытового котла имеет непростую конструкцию, что затруднят ремонтные работы.
  2. Пониженная степень надежности. Чем большее количество деталей, тем чаще ломается оборудование.
  3. Высокая стоимость. «Турбированный» агрегат стоит на 10 – 15 % дороже по сравнению с атмосферными аналогами.
  4. Повышенный уровень шума, который зависит от выбранной модификации. Встроенный в систему вентилятор сильно гудит.
  5. Энергозависимость. В случае отключения электричества оборудованием прекращает работу. Решить данную проблему поможет приобретение источника бесперебойного питания.

Несмотря на наличие вышеперечисленных недостатков, данные типы котлов довольно востребованы у потребителей. Горелками закрытого типа оснащают конденсационные агрегаты, отличающиеся высоким КПД за счет использования тепла, которое выделяют продукты сгорания.

Разнообразие горелок по типу розжига

Самым простым считается способ розжига с фитилем - с горящим запальником. При срабатывании автоматики, газ поджигается фитилем, после чего прибор начинает греть жидкость. Отрицательных моментов в этом два – повышенный расход топлива и недостаточная степень безопасности, поскольку запальник может погаснуть. Первичный розжиг выполняется спичками или с применением пьезоэлемента.

Вторым способом является электронный розжиг в газовом приборе - его обеспечивает высоковольтный преобразователь, энергия для которого поступает за счет электричества или батареек. Читайте также: "Как работает газовая горелка для печи – виды, преимущества использования".


Первый способ задействуют в энергонезависимых приборах – в них нет электроники, а второй вариант - когда применяют для котлов отопления газовые горелки с автоматикой. В этом случае кроме электроники на борту устанавливают модули ионизационного контроля над пламенем.

Для розжига горелки может быть использован разный вид топлива. Подаваемый из магистрали природный газ отличается большей чистотой, он поступает с оптимальным давлением, поэтому пламя в приборе не коптит. Такие котлы подключают к сети, не совершая переделок.

В продаже имеются горелки, которые могут функционировать на пропане. Для этого потребуется перенастройка системы и монтаж жиклера. Пламя при его сжигании отдает желтым свечением, при этом имеет место повышенное отложение копоти на стенах дымохода. Жиклеры нормализуют давление пропана до нормального значения, их поставляют в комплекте или покупают.

Горелки для универсального оборудования

Предназначенные для твердотопливных котлов отопления газовые горелки имеют сложное устройство. Они предназначаются для перевода отопительных приборов с одного вида топлива на иное. Благодаря особой конструкции после приобретения универсального агрегата, работающего на дровах, при появлении в населенном пункте газовой магистрали его можно перевести на функционирование с использованием природного газа.

Производят автоматические газовые горелки для приборов на твердом топливе в соответствии с вентиляторной схемой. После подачи газ смешивается с воздухом, а затем подготовленная топливно-воздушная смесь направляется в форсунку. Здесь она зажигается, при этом образуется факел пламени, имеющий высокую температуру.


На борт газовой горелки монтируют систему автоматики, мощный вентилятор, специальный фильтр и редуктор. Чтобы агрегат функционировал, требуется наличие электропитания. Само устройство обладает модульной (съемной) конструкцией.

Примером такого устройства является изделие для котлов Купер. Сам прибор является пеллетным, но его можно перенастраивать на природный или сжиженный газ, если к нему подключить сменную горелку.

Самодельные горелки

Некоторые домашние умельцы изготавливают своими руками газовые горелки для нагревательных агрегатов, в частности под твердотопливные приборы. Специалисты советуют этого не делать, поскольку их использование небезопасно. Кроме этого такую конструкцию подключать к газовой магистрали никто не разрешит.

Самодельная горелка не является оптимальным вариантом. Лучше всего купить простой газовый энергонезависимый прибор и перевести его работу на баллонный газ.


teplospec.com

как сделать устройство для дома своими руками

В домашних условиях очень часто возникает необходимость в горелке. Предназначение такого прибора очень широкое, например, паяльные работы или ремонт кровельного материала. Также в гараже зачастую нужно разогреть деталь для обработки. В слесарных целях газовая горелка используется для нагрева металлических частей с целями последующей закалки. Поэтому многие мастера начали интересоваться, как сделать газовую горелку.

Конструкция газовой горелки

В хозяйственных магазинах продаётся большое количество различных моделей газовых горелок для безопасного использования. Например, популярная конструкция на пропане может быть различных модификаций, даже величиной с обычную ручку для ювелирных работ. Преимущества заводских моделей заключается в высокой степени безопасности и сертификации продукции. Но с другой стороны, конструкция не является сложной, и сделать такой инструмент в домашних условиях не составит большого труда. А поскольку любой товар в магазине стоит недёшево, тем более горелка, её можно и нужно начинающим мастерам научиться делать самостоятельно.

В устройство газовой горелки включаются такие элементы:

  • корпус из металла;
  • форсунка;
  • редуктор;
  • регулятор подачи топлива;
  • узел для закрепления баллона;
  • головка.

Корпус из металла оборудован ещё и специальным стаканом, с помощью которого огонь в горелке не будет задуваться. В конструкцию входит металлическая рукоятка. Как альтернативу можно для неё использовать и другие материалы. Её размеры не должны превышать 100 сантиметров. На рукоятку устанавливается деревянный держатель, а потом натягивается шланг. Также есть и редуктор с вентилем. Им можно регулировать количество сгораемого газа, его длину и соответственно подачу. Подобная конструкция оборудована и форсункой для разжигания газа.

Газовую горелку также называют пропановой. Это свидетельствует о том, что в качестве топлива для неё используется газ пропан или смесь пропана и бутана. Таким веществом наполняется специальная ёмкость или баллон, который располагается сзади горелки.

Многие интересуются, как сделать горелку своими руками. Как видно из списка, конструкция газовой ручной горелки не является сложной, а наоборот, даже очень простой для самостоятельного производства. Она не имеет сложных элементов, на которые нужно тратить много денег и времени. Для её производства потребуется немного времени и трудозатрат. И если в обязательном порядке изучить все схемы и чертежи от профессионалов, а также отнестись ответственно к работе, то выйдет удобное и безопасное приспособление.

На практике человек, который никогда не занимался изготовлением похожих конструкций, уже через полчаса или час понимает, как изготовить самостоятельно горелку, и делает это.

Если говорить о применении такой горелки, то оно бывает разным. Например, существует горелка для котла, бензовоздушная конструкция, самодельная конструкция из конфорки для обогрева бытовым газом и т. п. Горелку даже умудряются делать из зажигалки. Такая конструкция, конечно, не подойдёт для исполнения функций газового резака, но в некоторых целях её можно применять. Также бывают горелки для плавки меди уже со встроенным соплом.

Самостоятельная сборка изделия

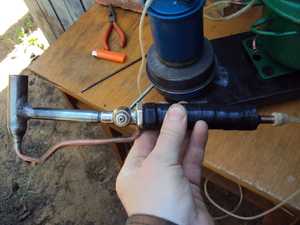

Сборка газовой горелки своими руками на пропане — самый интересный и увлекательный этап работы. Для начинающих и неопытных мастеров необходимо изучить его максимально точно для получения качественного изделия. Требуется учитывать все нюансы и советы.

Для начала следует задуматься о самом интересном — рукоятке изделия. Для её создания можно использовать любой материал. Как вариант отлично подойдёт ручка от старого паяльника или другого аппарата. Трубка для подвода должна изготавливаться только из стали. Другие материалы никак не подойдут.

Очень важно на первоначальных этапах обращать внимание на размеры всех элементов конструкции. К примеру, диаметр трубки для подвода не должен быть больше 1 сантиметра, а толщина стали — 2−3 миллиметров. Такой элемент должен фиксироваться на рукоятке с помощью клея или другого вещества для скрепления подобных деталей.

Корпус горелки

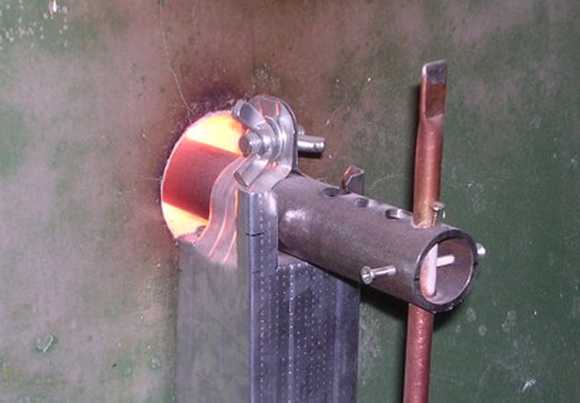

Основа горелки — это её корпус. Он изготавливается также из стали, как ни странно. Для таких целей лучше использовать прут из латуни диаметром 2 сантиметра. Для изготовления рассекателя также может понадобиться подобный материал. После этого следует проделать несколько отверстий, для того чтобы внутри изделия свободно циркулировал воздух. Делается это по всем известной причине — огонь не может гореть без кислорода. Как правило, таких дырочек требуется пять или шесть, а их диаметр должен составлять один миллиметр. Они проделываются в самом рассекателе конструкции.

Дальше нужно вмонтировать (пропихнуть) рассекатель в корпус горелки. Для этого понадобится довольно большая сила. На противовес рассекателю, внутренний фланец должен быть установлен с небольшим зазором приблизительно полсантиметра, тем самым будет тормозиться в будущем огромный поток газа, который поступает в запальник.

Форсунка устройства

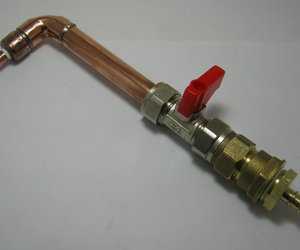

Для самодельной лампы на пропановом газу также нужно изготовить жиклёр. С помощью такой детали обеспечивается подача топлива. Топливом выступает пропан, который находится в баллоне. Для изготовления следует использовать металлический прут. В нём необходимо сделать глухую дырку. Для этого требуется иметь сверло на 2 миллиметра. Перемычку делать нужно уже 4-миллиметровым сверлом. Такие отверстия необходимо обстукать молотком и пройтись наждачной бумагой.

Дальше на конец трубки монтируется шланг с редуктора. Он должен быть изготовлен из специальной резиновой и тканевой смеси. Закрепление происходит за счёт фиксации шланга хомутом. После надёжного закрепления шланга необходимо правильно выставить давление в баллоне и подать газ в него. С помощью подобных действий воздух из системы полностью выгоняется. Если всё правильно сделать, то длина огня должна быть не менее 40−50 миллиметров.

Самодельная конструкция является очень хорошим инструментом и уникальным средством, которое всегда поможет в хозяйстве молодому мастеру в любых бытовых ситуациях. А поскольку самостоятельно её произвести очень легко, то и популярность такого инструмента растёт с каждым днём.

Какой газ выбрать

Газовая горелка для пайки своими руками изготавливается исключительно на таком топливе, как:

  • природный газ;
  • пропан;
  • бутан;
  • пропанобутановые смеси.

Другими словами, на углеводородных смесях с атмосферным воздухом. Если пользоваться топливом, состоящим на 100 процентов из изобутана, то можно получить температуру горения 2000 градусов Цельсия.

Ацетилен — вещество, позволяющее получить температуру до 3000 градусов. Но подобный аппарат на данный момент не является популярным по нескольким причинам: необходимость в постоянном кислороде, высокий уровень опасности, потребность использовать дорогостоящий карбид кальция для работы и другие причины.

Получить водород в домашних условиях более чем реально, а такой аппарат способен давать температуру в 2500 градусов. Но исходные материалы для получения этого вещества тоже очень дорогие (основной смесью для получения является синильная кислота). К тому же они небезопасны. Также минус водорода в том, что он ощутим на запах.

Такое вещество, как метан, не используется в горелках для дома по общепонятным причинам. К тому же газ очень ядовит. Если говорить о выпарах метана, то они при сжигании не дают большого пламени, а средняя температура конструкции составляет 1100 градусов.

Как добиться безопасности

Тем, кто интересуется вопросом, как сделать горелку в домашних условиях, нужно сперва понять все меры безопасности. Для того чтобы самодельная конструкция вышла эффективной в работе, необходимо постоянно следовать чертежам прототипа и вносить туда свои изменения не нужно.

Очень часто возникает ситуация, когда пламя неровно горит и сильно дымится. Для избавления от подобного эффекта следует повернуть корпус на резьбе форсунки на себя. Делать такое нужно до того времени, когда газ будет давать хороший и желаемый оттенок, а также струю огня. Если резьба форсунка очень свободно ходит, её необходимо уплотнить лентой.

Чтобы маленькая газовая мини-горелка или другая конструкция, сделанная своими руками, была безопасной в использовании, её требуется перед первым запуском и в последующем время от времени проверять на герметичность. Особенное внимание нужно обратить на паяльные соединения, места совмещения разъёмов, рукавов и другие важные моменты. После этого необходимо подождать, немного открыв вентель. Ждать следует до того времени, когда пойдёт пламя. Все этапы происходят на автомате, поэтому дополнительных действий предпринимать не нужно. После этого только требуется отрегулировать уровень пламени и можно начинать работу.

Таким образом, горелка — это необходимый инструмент в доме для начинающих и опытных мастеров.

pochini.guru

Как сделать газовую горелку для котла своими руками?

Главным элементом газового котла является горелка. Именно вокруг нее выставляются все остальные элементы. От устройства узла зависят многие аспекты использования оборудования. Прежде всего это безопасность и экономичность. Поэтому многие хотят сделать своими руками такую газовую горелку для котла, которая будет подходить по всем требованиям хозяев. На первый взгляд это может показаться сложным процессом, но на самом деле это не так.

Виды горелок

Многие считают, что горелка – это просто сопло, посредством которой подается газ. Но это не совсем так. Она также домешивает воздух в горючее. При этом важно учитывать, что изделие должно иметь специальную конструкцию, позволяющую делать смесь устойчивой.

Устройство может быть нескольких видов, в зависимости от способа добавления кислорода в газ:

  • атмосферная горелка;
  • вентиляторная;
  • диффузионно-кинетическая.

Атмосферные

Принцип работы этого компонента прост: газ проходит через эжектор, где его давление понижается. При этом воздух попадает внутрь из-за разных показателей атмосфер.

Эти устройства обладают массой достоинств:

  • простая конструкция;
  • компактность;
  • тихая работа;
  • приемлемая стоимость;
  • возможность переоборудования твердотопливного котла под это оборудование – горелка просто устанавливается в камеру зольника.


При этом подобные устройства не могут иметь высокую мощность. Дело в том, что за счет своей конструкции атмосферные грелки не могут втянуть большое количество кислорода.

Вентиляторные

В этом виде устройств воздух подается в нужном количестве посредством вентилятора. За счет такой подачи кислорода они обладают массой преимуществ:

  1. Нет ограничений в мощности – любое количество газа обеспечивается необходимым количеством воздуха, которого нужно для полного сгорания без остатков.
  2. Камера, в которой проходит реакция, может быть закрытой. Внутрь кислород поступает посредством специального воздуховода. Это позволяет полностью исключить попадание продуктов горения внутрь дома из-за обратной тяги. При этом устанавливать отдельный воздуховод нет необходимости. Для этого используются специальные коаксиальные дымоходы, которые по факту являются трубой, расположенной внутри другой. Дым отводится по внутреннему элементу, а кислород попадает в котел, проходя между внутренними и наружными стенками.
  3. Участие человека при использовании сводится к минимуму, так как оборудование обладает функцией «умной» настройки.

Этот вид горелок также обладает рядом недостатков:

  1. По сравнению с атмосферными они работают заметно громче.
  2. Имеют высокую цену.
  3. Работают только в паре с электричеством – должны иметь свой источник бесперебойного питания. В противном случае от перепада напряжения они могут выйти из строя.

Диффузионно-кинетические

В основном подобное оборудование встречается в крупных обогревателях промышленного назначения. Принцип работы основан, как на атмосферной, так и на вентиляторной грелке.

Газовая горелка своими руками

Так как конструирование вентиляторного вида требует наличия специального оборудования, рассмотрим создание своими руками газовой горелки в твердотопливный котел. Лучше всего для этого выбрать вентиль от кислородного баллона, стандарта ВК-74. Для этого нужно:

  1. Выходной патрубок дополнительно оснащается штуцером, который с помощью шланга можно будет подсоединить к реактору.
  2. На входную сторону патрубка, подключенную к баллону, устанавливается колпачок с небольшим отверстием для соединения с жиклером. Последний можно взять с паяльной лампы или плиты.
  3. К колпачку приваривается стальная труба длиной в 100 мм и толщиной стенки в 2 мм.
  4. Обязательно нужно смотреть, чтобы между колпачком и соплом был зазор в 15 мм, через который будет поступать кислород. Именно поэтому к первому необходимо сначала прикрепить три небольших отрезка проволоки (их можно будет потом подогнуть для нужного расположения), а только потом трубу.
  5. Сама горелка готова. После этого нужно изготовить основание, на котором она будет расположена для установки в камеру горения.

Кроме создания самой горелки, важно также соблюдать и процесс ее поджигания:

  1. Открывается кран подачи газа на баллоне или магистрали.
  2. К соплу подносится спичка.
  3. Открывается основной вентиль.

Важно! Мощность устройства можно регулировать посредством вентиля. Самым горячим является зелено-голубое пламя.

Вся настройка состоит в расположении факела в центре. Для этого держатели из проволоки немного подгибаются.

Особенности использования

Газовые горелки неприхотливы в обслуживании. Главной особенностью является ежегодная чистка. При этом процедуру должны проводить только высококвалифицированные специалисты, так как для этого нужно разбирать котел. Чаще всего чисткой горелок занимается сервисный центр.

Грязь удаляется просто – с помощью сжатого воздуха. При этом важно настроить подходящее давление. Дело в том, что некоторые современные детали могут не выдержать поток в 10 атм.

Чтобы процесс очистки проходил быстрее и требовался реже, на подаче газа ставится специальный фильтр. Это делает мастер после подачи заявки в соответствующую структуру.

Что ж, несмотря на то, что газовая горелка в котле отопления хоть и кажется сложнейшим инженерным узлом, теме не менее ее можно без проблем сделать самому. Для этого нужно подготовить все необходимые материалы и обладать навыками работы с металлом. Кроме того, необходимо иметь несколько единиц специального инструмента.

znatoktepla.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
