Содержание

оборудование для дома и котла отопления, аппаратов и печей

В загородных домах сезонного проживания нет смысла обустраивать сложную и дорогую систему отопления. Использовать традиционные кирпичные печи для таких домов тоже невыгодно по причине того, что на первичный обогрев постройки, в которой не жили какое-то время, уходит много времени. Альтернативным и эффективным вариантом может стать газовая горелка, которая используется в печи или отопительном котле. Мы перечислим особенности и характеристики этих агрегатов, их разновидности, плюсы и минусы, а также правила использования.

Газовая горелка и что это?

Газовая горелка для котла является важным элементом отопительной системы, потому что отвечает за подогрев теплоносителя. Расход топлива у этих устройств может быть разным. Для отопления небольшого дачного домика достаточно агрегата с расходом топлива в пределах 4 кубометров в час.

Как правило, настенные и напольные отопительные котлы уже имеют встроенную газовую горелку. Такое газовое оборудование для дома сразу готово к эксплуатации, потому что производитель подбирает горелку с учетом типа оборудования, устанавливает ее с соблюдением всех правил и калибрует под параметры отопительной системы.

При необходимости газовые горелки для печей отопления можно купить отдельно. При этом нужно учитывать габариты агрегата и его производительность, чтобы он соответствовал параметрам котла и системы отопления дома. Газовые горелки нужны для выработки открытого пламени, нагревающего теплоноситель.

От интенсивности горения зависят следующие параметры:

расход топлива;
безопасность работы котельного оборудования;
продолжительность использования теплообменника;
диапазон регулировок.

Если горелка работает неправильно или неэффективно, то и вся отопительная система дома не справляется со своими задачами и не может похвастаться надежностью.

Характеристики и виды газовых горелок

Современные газовые горелки для котлов отопления должны отвечать определенным требованиям.

Чтобы выбрать подходящий агрегат, нужно учитывать следующие характеристики горелок:

Главная задача горелок – формирование газовоздушной смеси, которая отвечает определенным требованиям. Это важно для обеспечения высокого КПД сжигаемого топлива.
Агрегат должен иметь простую и надежную конструкцию, чтобы обеспечивать простоту монтажа и демонтажа. После установки конструкции должна сохраняться безопасность и надежность ее работы.
От срока службы горелки зависит продолжительность эксплуатации нагревательного оборудования, поэтому устройство делают из высококачественных материалов.
Во время работы приспособление не должно издавать много шума. Также важно его соответствие санитарно-гигиеническим нормам.
Для горелок, работающих на двух видах топлива, важно, чтобы переход с одного режима работы на другой был простой.
Для газового оборудования важен параметр его экологической безопасности. При выборе оптимальной пропорции газо-воздушной смеси удается сократить количество вредных выбросов в атмосферу, а также обеспечить полное сжигание газа.

Газовые горелки классифицируются по способу смешивания горючего и воздуха. Так, существуют вентилируемые и атмосферные агрегаты. Рассмотрим их характеристики и особенности подробней.

Рекомендуем к прочтению:

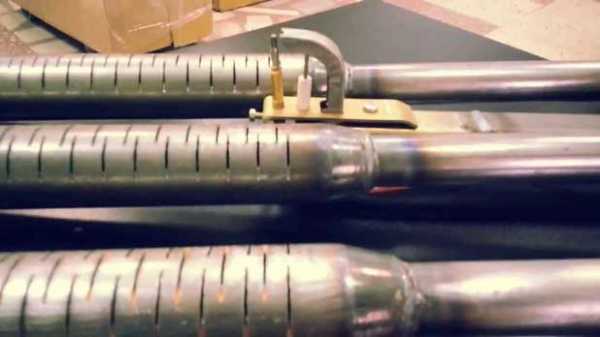

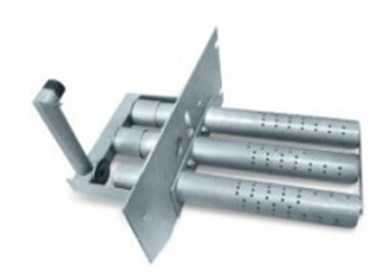

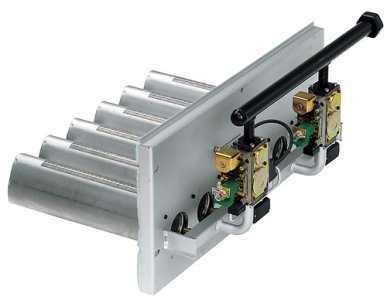

Атмосферные горелки

Атмосферная газовая форсунка для отопления частного дома применяется в котельном оборудовании с камерой сгорания открытого типа. Ее принцип работы схож с функционированием конфорки обычной газовой плиты. В таких горелках топливо смешивается с воздухом, попадающим в котел из помещения, а розжиг происходит от искры.

Подобные устройства не могут похвастаться высокой степенью безопасности и хорошим КПД. Горелки, которые работают по атмосферному принципу, обычно встречаются в газовых котлах ранних модификаций. В таких агрегатах газ попадает в рабочую зону по газовой магистрали. За передачу топлива в зону горения отвечает инжектор. Для регулировки работы инжектора устанавливаются прижимные гайки или специальные заслонки.

Через инжектор вместе с углеводородной смесью проходит кислород. Благодаря этому создается необходимая для горения газовоздушная смесь. Для увеличения подачи кислорода выходное отверстие приоткрывают. Если его прикрыть, то подача кислорода уменьшится. За счет такой простой ручной регулировки можно откорректировать степень сжигания топлива. После этого подготовленная смесь перемещается через горелку в камеру сгорания, где и происходит ее сжигание. Именно здесь посредством теплообменника тепловая энергия передается воде.

В конструкциях атмосферного типа есть несколько инжекторов, что позволяет повысить мощность котельного оборудования. Число выходных отверстий зависит от габаритов нагревательного прибора. Когда выходные отверстия равномерно распределены по камере сгорания, нет необходимости создавать высокое давление, что способствует более эффективному сгоранию топлива.

На заметку! Для улучшения характеристик котлов с атмосферными горелками и повышения их КПД производители делают больше выходных отверстий на фоне уменьшения их диаметра.

Бытовая газовая горелка отличается простотой и надежностью конструкции, поэтому ее нередко используют в агрегатах промышленного назначения. При собственноручном изготовлении горелки для котла чаще всего выбирается именно устройство атмосферного типа, потому что стоит недорого и отличается простотой обслуживания.

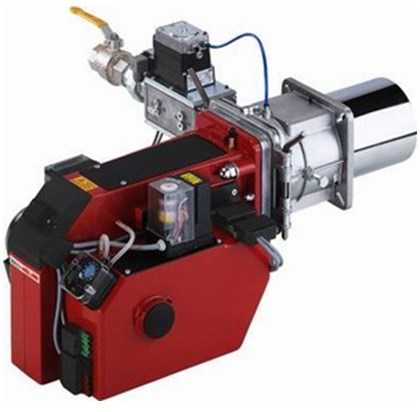

Вентиляторные горелки

Основное отличие вентиляторных агрегатов заключается в том, что они не взаимодействуют с воздухом из помещения. Для создания газовоздушной смеси используется воздух, который нагнетается принудительно с улицы. Тепловентиляторы газовые бытовые отличаются повышенной безопасностью и высоким КПД.

Основное отличие конструкций вентиляторного типа от устройств атмосферной разновидности заключается в принципе работы.

Параметры работы вентиляторных систем следующие:

воздух нагнетается принудительно;
можно более точно выдерживать пропорции газовоздушной смеси;
КПД агрегата намного выше.

Вентиляторные конструкции используются в котлах с камерой сгорания закрытого типа, что обеспечивает эффективный наддув. При этом формирование смеси топлива и воздуха происходит на входе в эту камеру, тогда как в агрегатах атмосферного типа смешивание осуществляется при поступлении в горелку.

На заметку! Устройства вентиляторного типа применяются в котлах с максимальной степенью автоматизации работы.

Агрегаты вентиляторной разновидности состоят из следующих составляющих элементов:

Рекомендуем к прочтению:

Для очищения топлива установлены специальные газовые фильтры.

Поскольку давление газа в сети непостоянное, устройство имеет специальное реле, регулирующее поток топлива и работу вентилятора.
Для стабилизации давления в горелке установлен газовый редуктор.
Для корректировки газового потока установлены регуляторы.
Работой вентилятора управляет специальное реле.

Для работы всех вышеперечисленных механизмов нужен электрический ток, поэтому котлы с приборами вентиляторного типа являются энергозависимыми агрегатами. Для обеспечения эффективной и непрерывной работы такого оборудования в цепь подключаются устройства бесперебойного питания и стабилизаторы напряжения.

Плюсы и минусы газовых горелок

К преимуществам агрегатов с газовыми горелками можно отнести следующее:

Надежность и простота устройств обеспечивает их длительную и бесперебойную работу. Гарантийный срок службы равен 12 годам, но на практике они работают намного дольше.
Эти приборы считаются экологически чистыми и безопасными.

КПД агрегатов достаточно высокий.
Экономный расход топлива – одно из важных преимуществ.
Такие котлы не нуждаются в отдельном помещении для установки и складирования топлива, как агрегаты твердотопливного типа.
Простая эксплуатация и обслуживание – дополнительные плюсы устройств.
Газ является доступным и дешевым топливом.

Качественное газовое нагревательное оборудование стоит недешево. Для монтажа газового котла и подключения к магистрали нужно изготовить проект и пройти согласование в соответствующих инстанциях. Отдельно стоит назвать плюсы и минусы агрегатов атмосферного и вентиляторного типа.

Так, котлы с атмосферными газовыми горелками имеют следующие преимущества:

Простота конструкции и дешевизна всех составляющих элементов.
Это энергонезависимые устройства. Намного важнее поддерживать правильное давление газа и обустроить хороший дымоход.

Практически беззвучная работа агрегата.
Компактные размеры и простая установка.

Недостатки атмосферных устройств заключаются в необходимости сооружения дымохода. Также полнота сгорания газовоздушной смеси зависит от качества сборки составляющих элементов котла и состава воздуха.

Агрегаты вентиляторного типа имеют такие плюсы:

Можно полностью контролировать состав топливной смеси и ее горение.
Есть возможность регулировки мощности нагревательного оборудования.
Экономный расход горючего и высокий КПД.
Можно использовать в квартирах или домах без традиционной дымоходной трубы, потому что для таких агрегатов достаточно коаксиального дымохода.
Не нужно вручную перенастраивать горелку под другое топливо.

Минусы вентиляторных приборов заключаются в их немаленькой цене и энергозависимости. Для обслуживания и ремонта устройства нужно обращаться к специалистам.

Правила безопасности при эксплуатации горелок на газе

В ходе работы газовая горелка накапливает на своей поверхности много сажи. Чтобы агрегат не поломался и эффективно работал, сажу регулярно удаляют. Иногда при значительном скоплении сажи может произойти ее воспламенение.

Газовые котлы с камерами сгорания закрытого типа должны регулярно осматриваться и обслуживаться специалистами. При наличии опыта можно выполнять очистку конструкции своими силами. При установке агрегата обязательно соблюдаются нормируемые расстояния. Приборы атмосферного типа оборудуются качественным дымоходом, а устройства вентиляторного типа – системой дымоудаления коаксиального типа.

dizain-vannoy.ru

Газовые горелки для печей отопления

Газовая горелка для печки – достойная замена дровяным печам

Приветствую всех на моем блоге.

Частные дома, дачи, бани и парные прочно укрепились в быту наших граждан. С течением времени стандартная дровяная печь применяется не всеми. Кому-то не хочется обременять себя думами о необходимости заготовки дров, оборудованием места их хранения. Поэтому все чаще стали применяться альтернативные агрегаты (инфракрасные, электрические). При этом немалую долю в этом занимает газовая горелка для печки.

Газовые горелки имеют ряд весомых преимуществ по сравнению с дровяными печами:

экологически чистое сырье
считаются самыми практичными – парилкой, например, можно пользоваться после отопления 60-80 минут, лишь открыв предварительно вентиль

значительный КПД оборудования

компактность систем

занимает меньшее пространство

возможность использования автоматики

экономичность – на 20-30% дров и 100-120% электричества.

Если вы не уверены, как горелку выбрать, знайте, печь должна быть с документами, поверхность без вмятин, негерметичных соединений и иных повреждений. Не забудьте и о вместимости вашей бани. При небольших размерах помещения горелка с высокой мощностью не нужна. И наоборот.

И как добросовестному домовладельцу стоит немного разобраться в конструкции самой печи. Какую бы модель вы не предпочли, основные детали подобные.

Это корпус с вмонтированной горелкой, куда подводится источник газа. Здесь же есть сбросные и запорные клапаны, фильтры и предохранитель. В случае если огонь перестанет гореть, автоматически перекрывается подача газа. Также найдете дымоход, а иначе, куда будут подаваться продукты горения? Важный элемент такой печи – поддон для камней и с подведенными желобами для постоянной подачи воды к камням внутри топки. Камни же могут быть, как открыты, так и закрыты внутри печи.

Вообще, думаю понятно, что горелка является сердцем каждого агрегата для отопления газом. Именно от этого элемента зависит мощность генератора тепла, степень экономии, безопасности и функциональность в целом. Именно здесь идет смешивание газообразного топлива и кислорода, расположена автоматика и основные механизмы управления, обеспечивающие устойчивое горение в разных режимах.

Обычным местом расположения газовых горелок является лицевая сторона печи (примерно там, где в обычных печах находится дверца топки). При выборе горелки обратите внимание на номинальную мощность в кВт – это важная техническая характеристика, которая зависит, прежде всего, от возможности определенной модели горелки сжигать установленное количество газа за какой-то промежуток времени.

Давайте немного пробежимся по классификации газовых горелок, чтобы иметь представление, из чего выбирать.

Итак, по типу управления тепловой мощностью горелки могут быть:

одноступенчатые – подключение и выключение подачи топлива идет автоматически;
двухступенчатые – когда отопительное устройство может быть переведено в режим экономного прогрева;
плавающая регулировка – плавное изменение мощности.

По типу подачи воздуха:

атмосферные – нет привязки к электричеству, воздух идет самотеком КПД не больше 90%;
надувные – зависит от электроснабжения, воздух подается вентилятором при закрытой камере и КПД более 90%.

По типу розжига горелки могут быть снабжены:

электронным розжигом – не имеет постоянно горящего запальника, зависит от электричества;
пьезорозжигом – не привязан к электросети.

По назначению:

бытовые – просты в обслуживании, применяются для приготовления пищи на даче.
отопительные
нагревательные – в банях или иных помещениях для поддержания температуры

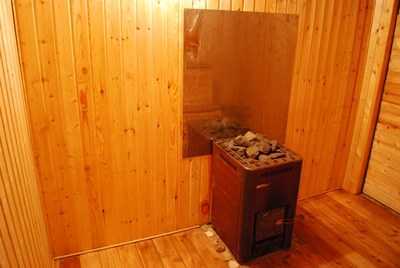

Для бани, например, необходимо выбрать горелку, которая лучше распределяет пламя, так как нужно равномерное прогревание помещения. Как вариант применяют всевозможные рассекатели факела или распределяющие трубки.

Хотелось бы немного подробнее остановиться на некоторых видах горелок.

Атмосферные горелки. Вкратце о них я сказал выше, хочу добавить, что в случае перепадов давления газа в магистрали, они продолжают работать. Перемешивание и сгорание идет за счет перепада давления. Есть недостаток: в бане необходимо будет обеспечить качественный приток воздуха, наблюдать за состоянием дымохода. Иначе расход газа будет неэффективным. И есть вероятность неравномерного прогрева топливной камеры и всей парилки.

Если уже существует дровяная печь, и вы планируете установить атмосферную горелку, то потребуется некоторые усовершенствование и доработки. А проблема в том, что топливники обычной горелки для бани имеют определенные стандартные размеры. Если туда поместить горелку, то пламя из нее в процессе горения касается каменки или деталей печи из металла, то есть горелка расположена очень высоко. А это не позволит правильно прогревать топливную камеру. Поэтому источник должен находиться как можно ближе ко дну и точно по центру.

Надувные горелки полностью автоматический аналог атмосферных горелок, и продаются в комплекте с вентилятором, который осуществляет принудительную подачу воздуха в топливную камеру. При монтаже надувной горелки в печь, отапливаемую дровами, совсем не обязательно размещать ее точно в центре топливника, т.к. вентилятор создаст принудительную циркуляцию горячего воздуха.

Минус этого вида горелок в том, что они зависят от электроснабжения, поэтому стоит предусмотреть альтернативные источники горения. При приобретении этого вида горелок нужно соотнести ее протяженность с глубиной топливной камеры, т.к. пламя не должно касаться задней стенки камеры.

Газовую металлическую печь можно собрать самостоятельно. Что нужно? Иметь нужные чертежи и определенные инструменты и материалы:
Баллон для газа
Диски от автомобиля в зависимости от предполагаемой мощности будущей печки
Металлические трубы диаметром 20 и 40 мм. Меньшего диаметра – для подводки газа и воздуха, большего – для дымохода

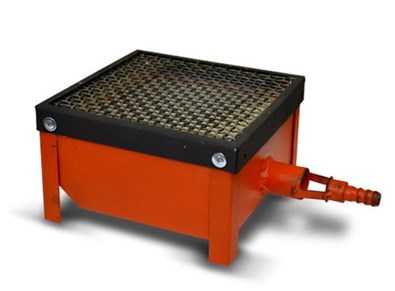

Газовая атмосферная горелка
Болгарка Сварочный аппарат

Итак, если вас интересует процесс монтажа газовой печи своими силами, давайте будет поэтапно разбираться.

При помощи болгарки распиливаем верх баллона так, чтобы отверстие вставало в колесный диск. Шов привариваем сварочным аппаратом. В случае его отсутствия используем болты.
Подготовим трубу для подачи воздуха. Возьмите трубу диаметром на 20 мм и просверлите в ней 9-11 отверстий диаметром 5 мм под подачу воздуха.
В нижней части баллона просверлите отверстие диаметром 50 мм и вставить трубу в баллон таким образом, чтобы с одной стороны она выходила на 15-20 мм и привариваем шов.
Трубу для газа приваривают подобным образом. На свободном конце делаем переходник для крепления к газовому генератору (баллону, трубе).
Сверху на баллон монтируем при помощи сварки дымоходную трубу. Сбоку вырезаем отверстие под дверцу. Ее вырезаете из куска стали и привариваете на петли.

Подачу газа можно организовать как прямым подключением к газопроводу, так и при помощи баллонов. Если газовая труба проходит по участку или в непосредственной близости от него, то лучше запитат

www.teplo-ltd.ru

Газовые горелки для котлов отопления

А А А

Горелка — наиболее важная часть любого отопительного котла. Она во многом определяет эффективность работы всей системы и расход топлива. Газовые горелки для котлов отопления применяются во многих отраслях, что обуславливает многообразие конструктивных решений.

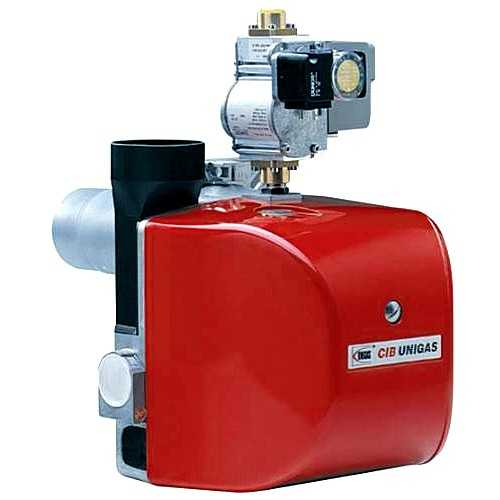

Итальянская моноблочная горелка Cib Unigas NG35 со встроенным вентилятором.

Принцип действия и устройство газовой горелки для котла

Большая часть котлов поставляется заводами изготовителями с уже укомплектованными горелочными устройствами, в отдельных случаях потребителю предоставляется несколько вариантов горелок на выбор.

Вне зависимости от торговой марки и модели котла, горелка оснащается следующими основными узлами:

точкой подвода газа;
смесителем;
горелочной насадкой со стабилизирующим устройством;
автоматикой, обеспечивающей розжиг и управление.

Газовая горелка для котлов отопления может быть с соплом или редуктором (прямого или обратного действия), с ручным, полуавтоматическим или автоматическим регулированием, оснащаться устройством контроля соотношения газ-воздух, создавать прямолинейный или закрученный факел — все зависит от вида оборудования, условий эксплуатации и поставленных задач.

Принцип действия следующий: вначале происходит получение топливного газовоздушного смешения, затем — его сжигание с образованием устойчивого фронта горения.

Виды газовых горелок

Горелки для отопительных котлов разделяются на две основные категории: атмосферные (инжекционные) и наддувные (в технической литературе встречается также название дутьевые, вентиляторные).

Горелки атмосферного типа, как правило, используются в маломощных котлах (до 15 кВт). Воздух поступает в открытую камеру сгорания естественным способом без каких-либо дополнительных воздействий. Для таких горелок обязательно нужен дымоход, чтобы выводить продукты сгорания и поддерживать естественную тягу. Достоинствами данного вида оборудования являются дешевизна, простота установки и эксплуатации, надежность и бесшумная работа. К недостаткам относят ограничения на входное давление газа, низкое качество сгорания топлива, невысокий КПД (менее 90 %).

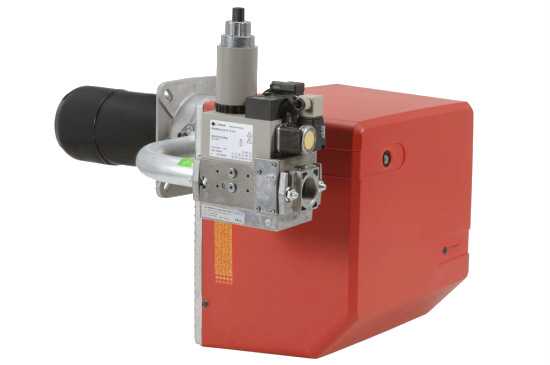

Итальянская двухступенчатая горелка FBR GAS.

В наддувных горелках воздушный поток поступает в герметично закрытую камеру сгорания за счет искусственного нагнетания (с помощью встроенных дутьевых вентиляторов). Отходы горения выводятся наружу при помощи специальных коаксиальных труб, проложенных через сквозные отверстия в стенах. Среди преимуществ таких агрегатов более экономный расход топлива, возможность максимального контроля всех параметров, газ сгорает практически полностью (сниженная концентрация оксида углерода и диоксида азота в продуктах горения), высокий КПД (более 95 %). Среди недостатков — высокая стоимость, потребность в источнике питания (электросети или «бесперебойнике»), шумность работы, сложная конструкция (установку и обслуживание проводят специалисты).

На рынке отопительного оборудования также представлены инфракрасные идиффузионные (работающие с двумя потоками воздушной массы) газовые горелки. В основном они используются для решения производственных технологических задач.

Рассматривая виды газовых горелок для котлов отопления, стоит затронуть вопрос регулирования мощности. Различают:

Одноступенчатую регулировку (позиционную регулировку «включено-выключено»). Горелка работает на отрегулированной мощности, она либо включена (носитель тепла нагревается до заданной температуры), либо выключена (теплоноситель остывает).
Двухступенчатую регулировку. Горелка может работать в двух режимах: с использованием мощности на 100 % или на 50 – 60 %.
Модулируемую регулировку. Мощность регулируется плавно в широком диапазоне (от 10 до 100 %). Такие устройства позволяют экономить до 15 % газа.

Настройка

Примечание! Настройку газовой горелки лучше доверить сертифицированной компании, потому что и сам газ, и работающее на нем оборудование относятся к источникам повышенной опасности. Не забудьте про гарантийные обязательства!

В атмосферных горелках выставляется положение заслонки, жиклера и сопла. Добиваются такой конфигурации, чтобы на выходе получилось равномерное пламя голубоватого цвета — такие характеристики свидетельствуют о правильном соотношении газа и воздуха.

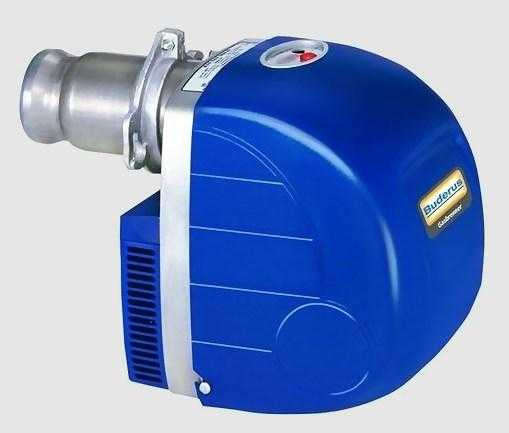

Газовая горелка Buderus Logatop GE.

В газовых наддувных горелках управление процессом горения автоматизировано (настройка осуществляется путем установки параметров на блоке управления, механические узлы системы при этом практически не затрагиваются). Регуляторы подачи воздуха и величины пламени выставляются в соответствии с требуемой мощностью (положения указаны в инструкции). Для первого пуска горелки подачу газа устанавливают на максимум.

В первом приближении настроить горелку можно на глаз. Через смотровое отверстие камеры котла отслеживаем цвет пламени. Если он оранжевого цвета, значит в смеси слишком много газа (убавляем его подачу, вращая регулятор на рампе). Если сгорание происходит с гулом, похожим на работу реактивного двигателя, уменьшаем соответствующим регулятором длину пламени. Для более тонкой настройки потребуются газоанализатор и таблица предельных значений CO, NO, NH в выхлопных газах.

Обслуживание газовых горелок

Легко очищаются горелки атмосферного типа. Их можно демонтировать, разобрать и почистить самостоятельно (схемы и рекомендации оговариваются в инструкции). Для очистки надувных горелок потребуется специалист или отправка устройства на ТО в сервисный центр.

В атмосферных горелках чистят или заменяют фильтр (если он есть), прочищают сопла, устройство зажигания и выходные форсунки (в них скапливается пыль, поступающая с газом и воздухом грязь). Можно продуть горелку сжатым воздухом (давление при этом не должно превышать допустимых для данной горелки пределов), отдельные детали промыть мыльным раствором либо специальным средством, размягчающим загрязнение, или же удалить засорение в сухом состоянии щеткой средней жесткости с коротким ворсом.

Очистку и техническое обслуживание газовой горелки для котлов отопления рекомендуется производить ежегодно.

По окончании работ по очистке и настройке отопительное оборудование «прогоняют» 1 – 2 часа в разных режимах — это позволит выявить недочеты выполненных работ.

Видео

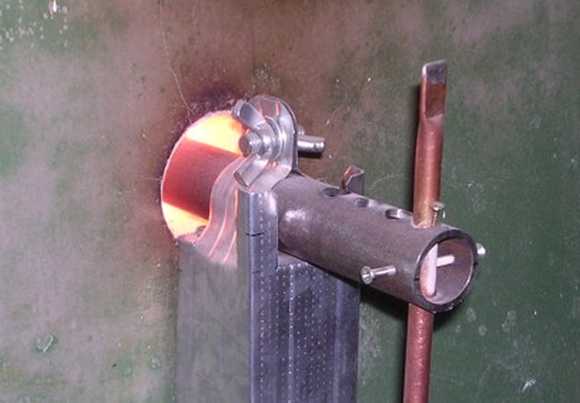

Газовая горелка для котла своими руками

Модификация отопительного оборудования, а попросту говоря – его улучшение, необходимо для повышения эффективности работы. Обслуживание твердотопливных котлов, постоянный контроль за уровнем дров или угля в топке иногда толкает владельцев на решение нестандартных задач. Если появилась возможность подключения дома к газовой магистрали, но нет желания покупать новый специальный котел – начинают придумывать самодельные устройства нагрева воды в теплообменнике отопительного оборудования.

Необходимо сразу оговориться, что любые изделия кустарного производства, предназначенные для систем отопления, должны пройти ряд проверок, а именно:

Получение сертификата качества.
Разрешительные документы от госгортехнадзора.
Проверка конструкции на соответствие параметрам качества и эксплуатации.

Для сбора этой документации потребуется много времени и сил. Поэтому намного выгоднее приобрести заводскую газовую горелку для котла. Но если желание собрать и испытать изделие собственного производства велик, можно сделать газовую горелку своими руками.

Принцип работы газовой горелки
Существует несколько типов горелок, которые могут отличаться конструкцией и принципом работы. Для котлов отопления чаще всего устанавливают следующие виды:
Атмосферные – с открытой камерой сгорания.
С принудительной подачей воздуха – с закрытой камерой.
Для самостоятельного изготовления подойдет 1-й тип горелки, так как она намного проще конструктивно и может быть сделана из подручных материалов.

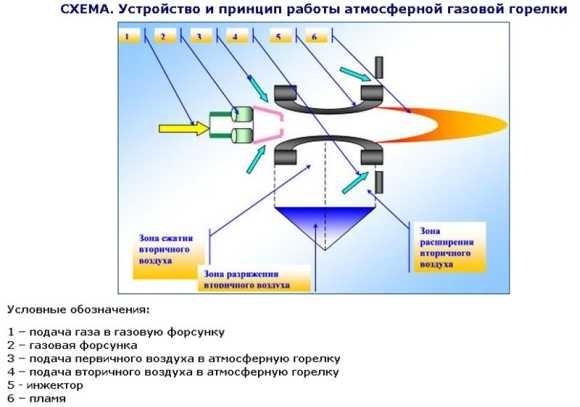

Работа газовой горелки основывается на смешении плотного потока природного газа и атмосферного воздуха. Наглядно принцип работы показан на рисунке:
Для изготовления понадобятся:
Вентиль от кислородного баллона – он будет выполнять роль основы форсунки. Можно взять распространенный ВК-74.
Для образования узконаправленной струи газа необходимо изготовить колпачок, который будет накручиваться на вентиль. В нем проделывается отверстие и вставляется жиклер (можно от паяльной лампы).
Инжектор делают из стальной трубы, толщиной до 2 мм. Его длина приблизительно равна 100 мм. Крепление делается сваренным способом с помощью стальной проволоки. При этом следует соблюдать определенное расстояние между колпаком и соплом для поступления воздуха в зону горения.
Для активации пламени можно установить пьезоэлемент, либо воспламенять с помощью спички или горящей бумаги.
Газовая атмосферная горелка готова. Далее изготавливается основа, на которую она будет крепиться для монтажа в камеру горения котла. При этом следует учитывать, что отверстие не должно закрываться полностью – через него будет поступать воздух для поддержания процесса горения.
Но можно ли ею пользоваться с тем же комфортом и безопасностью, как и заводской? Чтобы выяснить это, рассмотрим все недостатки конструкции:
Отсутствие обязательных датчиков. Самым важным из них является контроль пламени. Если по какой-то причине огонь погаснет, а газ будет дальше поступать в сопло – может произойти самовозгорание. Так же необходим датчик контроля тяги в котле, который контролирует приток воздуха.
Температурный датчик. Он указывает граничные температурные режимы, несоблюдение которых может привести к быстрому выходу из строя не только горелки, но и котла.
Для настройки работы горелки под давлением газа из центральной магистрали нужен соответствующий опыт и специальное оборудование.
Отсутствие механизма регулирования давления газа, поступающего в горелку. При перепаде давлении в газовом трубопроводе изменяется мощность пламени, что опять же приводит к возможным поломкам и дефектам.
Но не только конструкция горелки может пострадать от вышеперечисленных факторов – это касается и самого котла. Каждая модель отопительного оборудования рассчитана под определенные условия эксплуатации. Если производитель указывает, что данный твердотопливный котел может быть адаптирован под работу газовой горелки с принудительной подачей воздуха с параметрами мощности до 30 кВт и с установкой дополнительного вентилятора для создания тяги – значит другие условия могут привести к его поломке.
При желании сделать самодельную горелку для конкретного котла нужно взвесить все «за» и «против». Стоит ли рисковать дорогим оборудованием, своей безопасностью и своих близких?
Учитывая вышесказанное, автор категорически не рекомендует самостоятельное изготовление и эксплуатацию газовой горелки.
dearhouse.ru
виды, способ изготовления и обслуживания
Главная составляющая газового котла – горелка. Прочие элементы устраиваются вокруг неё.
Такую горелку можно создать самостоятельно, только нужно учесть такие нюансы, как виды газовых горелок, к примеру.
Разновидности газовых горелок
Атмосферная газовая горелка
Перед классификацией газовых горелок для котлов следует определиться с тем, что происходит внутри, а это:
прохождение горючего материала через горелку (в нашем случае газа),
добавление воздуха в это горючее.
Конструкция прибора должна сохранять устойчивость горения газо-воздушного состава.
По способу подачи воздуха в поток газа есть несколько видов горелок:
атмосферные;
с вентиляторами;
диффузно-кинетические.
Также самодельная газовая горелка отличается по числу ступеней:
Одна ступень. Прежде всего, это работа прибора со стабильной мощностью: температурные показатели воздуха в помещениях или теплового носителя поддерживаются на определённом уровне. Это заслуга розжига или выключения горелки в требующееся время. При этом отмечаются скачки температуры в рамках определенного спектра. Стоит отметить довольно скромный эксплуатационный срок такой горелки.
Две ступени. Работа прибора – двухрежимная. При слабой нагрузке на отопительную сеть действует половинный режим, обеспечивая стабильную работу котла и меньший износ оборудования. Номинальный режим включается при больших нагрузках. Мощь прибора можно контролировать постепенно от нулевого значения до номинального. Поэтому газовое оборудование может трудиться беспрерывно и в оптимальном режиме в течение долгих лет.
Что касается характерных черт хорошей горелки, то это:тся КПД прибора, в воздух попадает оксид азота и угарный газ;
приличный эксплуатационный срок устройства;
простота конструкции;
лёгкость установки;
шум в пределах санитарных нормативов;
быстрая перенастройка с одного вида горючего на другой. Этот критерий касается комбинированных версий.
Атмосферные газовые горелки
Они подсасывают воздух, как струйный насос. То есть газ следует через эжектор, где вследствие высокой динамики снижается его давление. Воздух внедряется в поток газа из-за скачков давления.
Плюсы разновидностей:
простая конструкция;
компактные размеры;
энергонезависимость;
низкие шумы;
привлекательные цены.
С такой горелкой котёл, действующий на твёрдом топливе, можно переоборудовать под работу на газе. Для этого нужно горелку вмонтировать в отдел зольника.
Внушительные объёмы воздуха струйным действием внедрить в поток газа нельзя. По этой причине атмосферные версии в котлах не отличаются большой мощностью. Их предел – 9 кВт (среднее значение).
Вентиляторные газовые горелки
В них за нагнетание воздуха отвечает вентилятор. Воздух внедряется в необходимых объёмах. Кислород подаётся принудительно. Поэтому:
Нет ограничений по мощности. Благодаря вентилятору различные объёмы газового горючего можно снабдить необходимым количеством воздуха, чтобы обеспечить тотальное сгорание.
Отдел сгорания (газовый) можно изолировать от котельной. Поступление воздуха в него идёт извне – по особому воздухопроводу. Так уменьшается угроза проникновения в дом газов от дыма.
В аналогах атмосферного типа закрытый отдел невозможен. Причина: естественная тяга не может справиться с воздушным сопротивлением в воздуховоде и обеспечить горелку нужными объёмами воздуха.
Котёл, имеющий закрытую газовую камеру, может работать и без установки отдельного воздуховода. Это обусловлено применением дымоходов коаксиального вида. В них для устранения дымовых газов устроена внутренняя труба. Для попадания нового воздуха имеется цилиндрический туннель. Он устроен между внешней и внутренней трубой.
Версии с принудительным внедрением воздуха могут настраиваться самостоятельно. Им требуются минимальные действия пользователя.
Минусы вентиляторных газовых горелок:
высокие цены;
мощные шумы при работе;
зависимость от электричества – им нужны источники стабильного питания.
Диффузионно-кинетические горелки
Обычно они присутствуют в мощных промышленных обогревательных агрегатах. В них сочетаются основы предыдущих двух видов горелок.
Процесс самостоятельного создания горелки
Самодельная версия горелки под газовые котлы, функционирующие на твёрдом топливе, может быть изготовлена на основе вентиля от газового баллона, точнее кислородного. В его выходящий патрубок необходимо внедрить самодельный штуцер. Его затем можно присоединить к редуктору. Соединительным элементом становится резинотканевый шланг при самостоятельном изготовлении.
Входной патрубок входит в сам баллон в процессе изготовления. На него требуется поставить колпачок. В колпачке устраивается дырочка для присоединения жиклера, который берётся из газовой плиты, либо паяльной лампы.
С помощью сварки к самодельному колпачку крепится сопло. Соплом является элемент стальной трубы. Его длина – 10 см. Плотность стенок – 2 мм.
Колпачок и сопло отделяет некоторое пространство – в 1,5 см. Через него забирается воздух. По такой причине к колпачку сначала тем же способом крепятся три толстых проволочных элемента. А к ним монтируется труба-сопло.
Приёмы зажигания этого самодельного изделия таковы:
открытие крана на магистральной газовой сети, либо на баллоне (он нужен, когда используется сжиженный формат газа).
У сопла держится источник огня: спичка, зажигалка или зажжённый бумажный фитиль. Производство нетрудное, на первый взгляд.
Открытие вентиля
Вентиль на газовой горелке
Мощностью такого прибора можно управлять, закрывая или приоткрывая вентиль. Наибольшая температура концентрируется в зелёно-голубой части огня. Чтобы настроить сопло, нужно поставить в его середину факел. Для этого немного подгибаются проволочные держатели.
Для создания рабочей версии горелки к её соплу приваривается наконечник. Угол его изогнутости – 45^⸰.
Базисом для изготовления может оказаться и стальной вентиль (также от баллона). На его выходящий отрезок нанизывается заглушка с дырочкой под жиклер. Он берётся из паяльной лампы. Диаметр её сопла – 0,8 мм. Нужный диаметр горелочного сопла – 3 см. Длину сопла можно варьировать насадками. Так контролируется и параметры факела. Регулятором здесь становится вентиль.
Нюансы обслуживания
Обслуживание газовой горелки
Обслуживание газовых горелок любой самодельной версии подразумевается только в её чистке. Этот процесс должен быть ежегодным. Выполнять его самостоятельно не рекомендуется. Ведь придётся разбирать и собирать котёл. Как правило, за обслуживанием обращаются в сервисные центры. Скопившиеся загрязнения ликвидируются воздушной продувкой. Воздух здесь сжатый.
Настраивать давление к горелкам необходимо осторожно. Например, для некоторых нынешних версий горелок параметры 8-10 Атм могут быть пагубными.
Необходимость в чистке горелки может сократится в разы, если на трубу газовой подачи поставить фильтр. Эту работу выполняет работник газовой службы, куда следует обратиться со специальной заявкой.
Итоги
Газовая горелка для котла своими руками собирается, но небыстро, да и не каждый может надежно собрать этот важный элемент отопительной системы. Выгоднее в плане безопасности подобрать фирменную горелку.
pechiexpert.ru
Газовые горелки для котлов отопления: критерии правильного выбора
Как известно, в нашей стране ведется постоянная работа по газификации частного сектора. Большинство будущих владельцев газовых систем отопления озабочены вопросом выбора газовой горелки, для котлов, которые изначально использовались для сжигания твердого и жидкого топлива. В этой публикации будут рассмотрены основные разновидности бытовых горелок, их конструктивные особенности, преимущества и недостатки.
Классификация и принцип работы
Газовая горелка для котла отопления – это достаточно технологичное устройство, которое отвечает за создание газовоздушной смеси, в строго определенной пропорции. Из прибора смесь в топливную камеру, где она и воспламеняется от электрического разряда или искры пьезоэлемента. В зависимости от того, как происходит смешивание топлива с воздухом, данные приборы можно разделить на: дифузионные, инжекционные, рекуперативные, регенеративные.
В зависимости от того, как происходит регулировка и контроль пламени, данные устройства бывают:
Одноступенчатые. Для нагрева теплоносителя прибор работает на полную мощность. При достижении определенной пользователем температуры теплоносителем температурный датчик подает сигнал, и автоматика закрывает газовый клапан. При этом горелка перестает функционировать. Когда теплоноситель остывает до нижнего температурного значения, клапан открывается, в топливной камере вновь происходит воспламенение топливно-воздушной смеси. При этом прибор работает на максимум от своей мощности.
Двухступенчатые. При запуске котла, для быстрого нагрева теплоносителя, горелка работает со 100% производительностью. После достижения верхней границы температуры определенной пользователем, газовый клапан прикрывается, обеспечивая устройство необходимым объемом топлива, достаточным для работы прибора, с производительностью в 40%.
Плавно-регулируемые. При такой регулировке газовой горелки котла, пламя также не гаснет, но смена режимов со 100% до 40% мощности происходит не скачкообразно, а более плавно.
Модулируемые. Газогорелочное оборудование этого типа автоматически изменяет производительность. Именно это позволяет в автоматическом режиме поддерживать установленную пользователем температуру, что обеспечивает комфорт для пользователя и значительную экономию сжигаемого топлива.
Эффект от использования модулируемых моделей составляет 5 – 15% экономии газа. В зависимости от конструкции модуля регулировки пламени, этот тип оборудования производится с механической, пневматической и электронной системой регулирования. Применение в котлоагрегатах модулируемых газогорелочных установок значительно снижает тепловую нагрузку на теплообменник, что положительно сказывается на его сроке эксплуатации.
Отступив от темы, хотим сообщить, что нами были подготовлены сравнительные обзоры по газовым котлам. Ознакомиться с ними вы можете в следующих материалах:
к оглавлению ↑
Атмосферные приборы для сжигания газовоздушной смеси

Схема работы атмосферных горелок бытового газового котла достаточно проста: топливо в прибор подается через эжектор. Благодаря высокой скорости топливной струи, вокруг нее создается область низкого давления, благодаря которой воздух смешивается с газом. По трубкам, смесь поступает к отверстиям, через которые попадает в топливник, где и происходит ее воспламенение при помощи электроподжига. Основные достоинства данной конструкции:
простота;
надежность;
компактность;
бесшумная работа.
Эти достоинства позволяют использовать атмосферные газовые горелки практически на всех типах отопительных котлов, в которых в качестве топлива применяется природный газ.
К недостаткам устройства можно отнести следующее:
Снижение концентрации кислорода в помещении, где установлен отопительный котлоагрегат.
При недостаточной тяге имеет место попадания в помещение котельной продуктов горения.
Как правило, атмосферные горелки устанавливаются в котлоагрегаты с открытой камерой сгорания, поэтому требуют наличия стационарного дымоотвода.
к оглавлению ↑
Турбинные горелки
Турбинные установки для отопительных систем имеют достаточно сложную конструкцию. Устройство газовой горелки для котла отопления включает в себя:
Электродвигатель с роторным вентиляторным колесом.
Сервоприводы воздушной решетки и газового дросселя.
Смесительное устройство.
Датчик контроля пламени.
Электроды электро – или пьезоподжзига.
Особенностью турбинных моделей является наличие в конструкции газового модуля: с топливным фильтром, редуктором давления, прибором, регулирующим расхода газа, автоматикой, которая контролирует зависимость между частотой вращения вентилятора и подачей топлива, а также отвечает за отключение подачи газа на горелку при остановке турбины. Чаще всего, оборудование такого типа устанавливаются в котлоагрегатах с закрытой топливной камерой и установленным дополнительным вентиляторами для принудительного удаления продуктов сгорания газовоздушной смеси.
Основные достоинства турбинных устройств:
Высокие показатели безопасности использования благодаря системе контроля и безопасности.
Уверенная работа при низком давлении природного газа в газопроводе.
Нет необходимости в стационарном дымоходе.
Кроме этого, при использовании вентиляторных моделей не нужна ручная регулировка газовой горелки котла. В конструкции турбинной горелки предусмотрена воздушная заслонка, положение которой регулируется посредством сервопривода, отвечающего за объем воздуха в газовоздушной смеси.
Недостатки турбинных моделей:
Высокая стоимость, которая в разы выше, чем у атмосферных горелок.
Высокий уровень шума, создаваемый при роботе турбины и дополнительного вентилятора.
Совет: для работы систем защиты и турбины, данному прибору требуется электричество. Именно поэтому, чтобы исключить риск, связанный с энергозависимостью, рекомендуется подключение через источник бесперебойного питания.
Существует еще один тип горелок – диффузно-кинетические. Принцип создания газовоздушной смеси следующий: необходимый для поддержания процесса горения кислород, одновременно поступает в топливную камеру и непосредственно в факел. Такие устройства практически не применяются в бытовых отопительных системах.
Сегодня, большинство производителей отопительных систем наладили выпуск комбинированных горелок, которые позволяют без переналадки системы и дополнительного оборудования, в качестве топлива использовать практически любой вид топлива.
Горелки данного типа имеют достаточно сложную конструкцию, что обуславливает их высокую стоимость. Именно поэтому комбинированные модели не нашли большого спроса среди наших соотечественников.
к оглавлению ↑
Критерии выбора
Правильный выбор газогорелочного устройства обеспечивает правильный, полный и постоянный процесс сгорания топлива даже при скачках давления газа. Полное сжигание газа обеспечивает высокий КПД и получение практически безопасной для человека смеси газов при сгорании топлива.
Выбирая данный прибор, следует обратить внимание на ее конструкцию, технические характеристики, принципы создания топливной смеси и ее подачи в камеру сгорания.
На основании опыта эксплуатации, наиболее долговечными являются конструктивно простое газогорелочное оборудование. Сложные устройства, чаще всего достаточно быстро выходят из строя благодаря высоким температурам в камере сгорания.
Рекомендуется использовать модели с неизменным сечением отверстий для прохода газовоздушной смеси. Регулировка расхода воздуха и топлива должна осуществляться за счет дроссельных устройств, установленных на подводных воздушных и газовых коммуникациях.
При покупке данного прибора обращайте внимание на его маркировку. Например, литера «Г» в маркировке указывает на то, что она предназначена для газовых котлоагрегатов. Обозначение «ГМ» говорит о том, что данная модель предназначена для котлов, в которых в качестве топлива используется газ и мазут. Литера «Р» говорит о том, что перед вами ротационная модель. Обозначение «РП» – значит ротационная с правым вращением ротора; «РЛ» – с левым вращением ротора форсунки.
Если вы самостоятельно решили самостоятельно решили сделать выбор, то следует обратить внимание на следующее оборудование:
КЧМ – предельно простое и надежное устройство, оснащенное тремя форсунками.
Чаще всего используется нашими соотечественниками при переводе котлоагрегатов с твердого топлива на природный или сжиженный газ.
«Очаг» — это полностью автоматическое, пневмомеханическое газогорелочное оборудование с трехступенчатой системой безопасности.
Модель оснащена автоматическим регулятором давления газа, который обеспечивает равномерное горение смеси даже при перепадах давления в системе.
«Купер» — комбинированное устройство, способное работать практически на любом виде топлива.
Основным достоинством данного прибора является простота монтажа.
Совет: Правильный выбор газогорелочного оборудования требует специальных знаний и опыта. Именно поэтому рекомендуется выбор необходимой модели доверить профессионалам.
к оглавлению ↑
Особенности обслуживания
Как и любое оборудование, газовая горелка нуждается в обслуживании. Законодательство запрещает вмешательство в газовое оборудование, поэтому приходится прибегать к услугам сертифицированных специалистов. Несмотря на это, очистку топки и горелки можно сделать и самостоятельно. Основные этапы проведения работ:
Перекрытие газовой магистрали и отключение котла от электроснабжения.
Демонтаж устройства.
Очистка от нагара, который мог образоваться на электродах зажигания.
Очистка топочной камеры.
Замена фильтра газового клапана.
После очистки, необходимо произвести сборку прибора с соблюдением необходимых зазоров, которые изложены в технических требованиях и находятся в паспорте к котлоагрегату. После процесса сборки необходимо сделать настройку и регулировку устройства.
Данные работы проводятся с применением газоанализатора, который монтируется в дымоходе и исследует химический состав отработанных газов. Мы настоятельно рекомендуем, для регулировки работы горелки обратиться к компаниям, имеющим государственный сертификат, разрешающим проведение данных работ.
ventilationpro.ru
