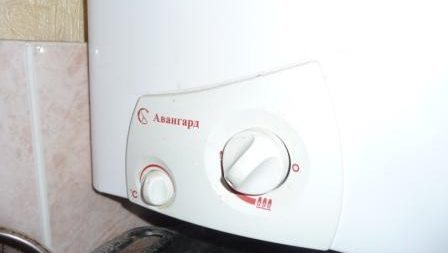

Авангард ВПГ-9БП цена, характеристики, видео обзор, отзывы
- Номинальная мощность: 10.4 кВт
- Тип камеры сгорания: закрытый
- Способ нагрева: газовый
- Тип водонагревателя: проточный
- Максимальная температура нагрева воды: +45 °С
- Производительность: 5 л/мин
- Давление на входе: 0.18 атм.
- Тип розжига: электроподжиг
- Защита: газ-контроль, магниевый анод

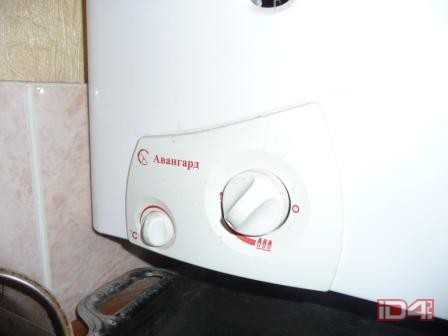

Здесь вы можете посмотреть видео обзор Авангард ВПГ-9БП. Узнать характеристики, прочитать отзывы о Авангард ВПГ-9БП.
Магазины, в которых можно купить этот товар и его аналоги
Видео обзоры
Характеристики
* Точные характеристики уточняйте у продавца.
Технические характеристики| Номинальная мощность | 10.4 кВт |
| Тип камеры сгорания | закрытый |
| Способ нагрева | газовый |
| Тип водонагревателя | проточный |
| Максимальная температура нагрева воды | +45 °С |
| Производительность | |
| Давление на входе | 0.18 атм. |
| Тип розжига | электроподжиг |
| Защита | газ-контроль, магниевый анод |
| Размеры (ШхВхГ) | 250x415x220 мм |
| Установка | вертикальная, нижняя подводка, способ крепления: настенный |
| Вес | 7.2 кг |
* Точные характеристики уточняйте у продавца.

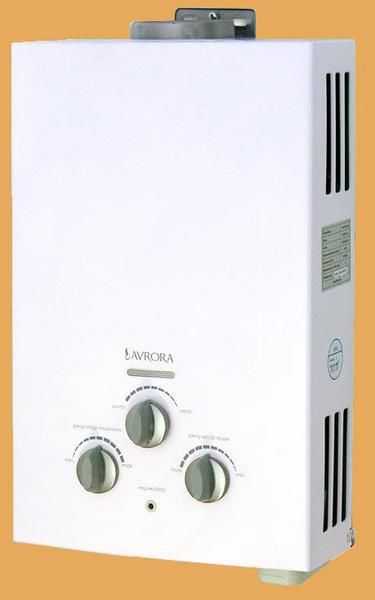

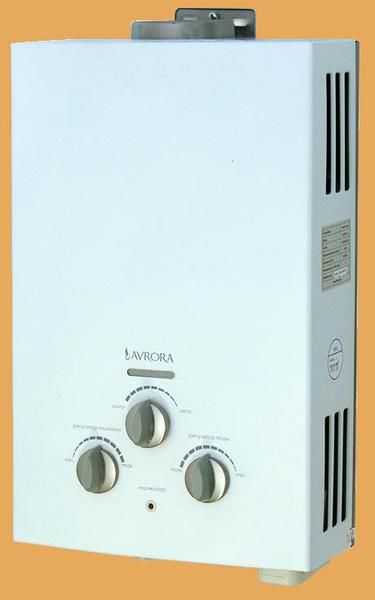

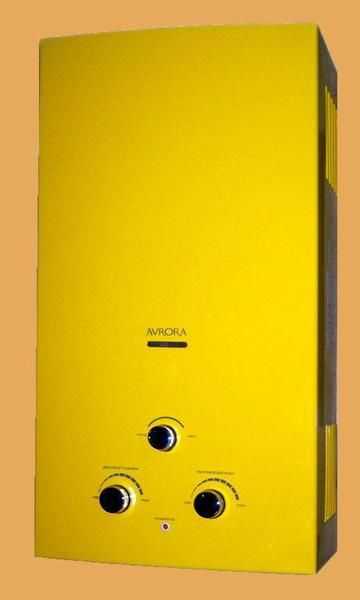

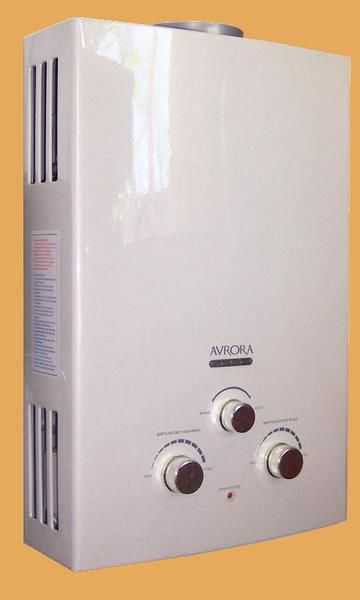

naobzorah.ruВодонагреватели AVRORA Газовая колонка AVRORA (аппарат водонагревательный проточный газовый) предназначена для нагрева воды, используемой в санитарных целях (мытье посуды, стирка, купание) в квартирах, коттеджах, дачных домиках. Газовая колонка AVRORA предназначена для работы на природном газе по ГОСТ 5542-87 с низшей теплотой сгорания 35570±1780 кДж/м3 (8500±425 ккал/м3 ) или сжиженном газе по ГОСТ 20448-90 с низшей теплотой сгорания 96250±4810 кДж/м3 (23000±1150 ккал/м3 ). При изготовлении газовая колонка AVRORA настраивается на определенный вид газа, указанный в пункте «Свидетельство о приемке» «Руководства по эксплуатации». Установка, монтаж, инструктаж владельца, профилактическое обслуживание, устранение неисправностей и ремонт производятся эксплуатационными организациями газового хозяйства или другими организациями, имеющими лицензию на данный вид деятельности. В разделе «Отметка об установке аппарата (газовой колонки AVRORA) и проведения технического обслуживания» должна быть отметка и штамп организации, производящей установку газовой колонки. Проверка и очистка дымохода, ремонт и наблюдение за системой водопроводных коммуникаций производятся владельцем газовой колонки или домоуправлением. Ответственность за безопасную эксплуатацию газовой колонки и за содержание ее в надлежащем состоянии несет ее владелец. Газовые колонки AVRORA могут работать как на природном, так и на сжиженном газе.
| |
tbs.megasklad.ru
Ремонт газовой колонки своими руками
Газовые колонки с проточными водонагревателями вне зависимости от производителя и модели по принципу работы ничем не отличаются друг от друга. Различие заключается только во внешнем виде, конструкции и наборе дополнительных опций, например, автоподжигом горелки, погрешностью поддержания заданной температуры нагреваемой воды, наличием цифрового дисплея для установки и индикации температуры воды.
Работает газовая колонка следующим образом. Через теплообменник, представляющий собой медную трубку с ребрами, течет вода. Горит газ, который нагревает теплообменник и вследствие чего нагревается вода. В зависимости от установленной температуры нагрева воды и ее давления в водопроводе, связанная с водным узлом система регулировки газового узла обеспечивает безопасность эксплуатации. В случае отсутствия давления воды или тяги система защиты автоматически перекрывает подачу газа.
В октябре 2006 года купил газовую колонку NEVA LUX-5013 (на фото выше) производства ОАО «Газаппарат», Санкт-Петербург. Не хотелось покупать импортного производителя, рано или поздно все ломается, и проблемы с запасными частями становятся непреодолимым препятствием.
Установленная ранее модель Нева-3208 служила 6 лет (продолжает работать в другом месте и сейчас). Единственный недостаток этой модели – приходилось каждый год менять резиновую мембрану в водяном узле. Она со временем деформировалась, из-за этого количество газа, подаваемое в горелку, уменьшалось и вода начинала недостаточно прогреваться. Со временем подача газа прекращалась полностью.
Случайно увидел в магазине газового оборудования силиконовую мембрану. Заменил ней в водном узле резиновую мембрану, после чего проблем с газовой колонкой не возникало.
Склонила к выбору NEVA LUX-5013 высокая надежность (как я думал), совместимость подводящих труб, водогазовый регулятор фирмы «Mertik Maxitrol» (Германия), наличие всех видов защиты, кожух из нержавеющей стали.
Три года (гарантийный срок) газовая колонка работала отлично, но, как только кончилась гарантия, из нее начала капать вода. Первым делом я подумал, что износилась одна из резиновых прокладок, заменю ее, и все будет в порядке. Но все оказалось гораздо сложнее, чем я предполагал, и ремонт оказался сложным. Вскрытие газовой колонки показало наличие свища в теплообменнике, из которого била тонкая струя воды.
Ремонту теплообменников и котлов газовых нагревателей проточного типа посвящена отдельная страница сайта Ремонт теплообменника газовой колонки пайкой своими руками.
Как разобрать и собрать газовую колонку NEVA LUX
Перед началом ремонта в обязательном порядке перекройте краны подачи газа и воды.

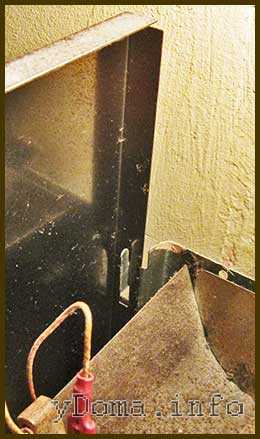

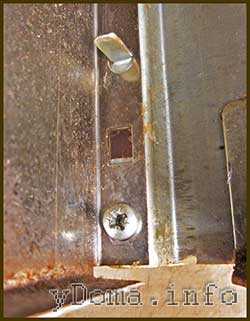

Для снятия кожуха газовой колонки сначала нужно снизу, со стороны входа труб, с помощью крестовой отвертки открутить два самореза, расположенные в правом и левом углах нижней части задней стенки.
Левая ручка пьезоэлектрического поджига запальника и грубой регулировки подачи газа не снимается. Правая ручка тонкой регулировки подачи газа удерживается только за кожух двумя фиксаторами. Ее можно тоже не снимать. Но я обычно перед снятием кожуха ее снимаю. Кроме того, чтобы ручка легко вращалась при регулировке температуры, я по кругу, где ручка касается кожуха, опилил ее напильником вместе с фиксаторами. Теперь она больше не цепляется за кожух и легко вращается.
Далее следует оттянуть кожух на себя до утопления ручек и, когда кожух не будет задевать за них, сдвинуть его вверх. Верхние прорези кожуха выйдут из зацепов, расположенных на основании газовой колонки, и он легко отделится.
Устанавливается кожух газовой колонки на место в обратном порядке. Сначала надеть его прорезями на верхние зацепы, для чего придется встать на возвышение, далее попасть отверстием на регулировочную ручку и одновременно следить, чтобы отверстия, расположенные выше отверстий для крепления саморезами, попали на направляющие. Завинтить на место два самореза.
На фотографии представлен внешний вид газовой колонки NEVA LUX-5013 без кожуха с новым теплообменником.
Устранение неисправностей газовой колонки
Газ в запальнике гаснет
Такая неисправность присуща только газовым колонкам с автоматической системой защиты. Газ в запальнике должен гореть всегда вне зависимости от положения ручек или вентилей кранов и смесителей подачи воды. Простейшая система автоматической защиты газовой колонки состоит всего из трех элементов: электромагнитного клапана, термопары и термопредохранителя. Газовая колонка может гаснуть во время работы в случае срабатывания элементов защиты или неисправности самих элементов.
Электрическая схема защиты газовой колонки NEVA LUX
Свидетельством отказа элементов автоматики является погасание газа в запальнике после прекращения удерживания ручки регулировки газа. Для выполнения ремонта системы автоматической защиты нужно представлять, как работают ее узлы.
Термопара – это два сваренных вместе проводника из разных металлов (предполагаю, это хромель и алюмель), работающая на эффекте Зеебека и вырабатывающая при нагреве ЭДС около 30 мВ. Служит для питания электромагнитного клапана. Выходит из строя только после многих лет работы. Узким местом является выходящий из корпуса незакрепленный центральный проводник. Хоть он и изолирован, но изоляция может со временем протереться, и проводник может замыкать на корпус, и газовая колонка будет гаснуть.
Если контакт в месте сварки термопары нарушился, то восстановить его пайкой припоем не допустимо, так как место спая в термопаре является генератором тока, а не простым эклектическим соединением проводов. Термопару следует заменить исправной или отремонтировать.
Электромагнитный клапан представляет собой катушку медного провода, внутри которой размещен металлический цилиндр (соленоид), механически связанный с клапаном перекрытия подачи газа в горелку газовой колонки. Когда термопара нагрета, она вырабатывает электрический ток, который, протекая через катушку, создает постоянное магнитное поле, втягивающее соленоид в катушку.
Так как соленоид механически связан с клапаном, то клапан смещается, и газ поступает в горелку. Если газ в фитиле не горит, термопара остывает и не вырабатывает ток, подпружиненный соленоид возвращается в исходное состояние, и подача газа в горелку прекращается. Таким простым способом обеспечивается безопасная эксплуатация газовой колонки.
Термопредохранитель представляет собой биметаллическую пластину, которая при достижении температуры 90˚С в месте установки термопредохранителя прогибается настолько, что через шток разрывает цепь питания соленоида. В дополнение сам термопредохранитель подключается к схеме механическим способом, клеммами. В виду сложности конструкции и условий эксплуатации иногда отказывает. Мне приходилось один раз его заменять из-за того, что газовая колонка бессистемно гасла.
Проверка термопредохранителя
Проверять термопредохранитель нужно, если колонка гаснет, не смотря на хорошую тягу в газоотводной вентиляции и достаточен приток воздуха. Если в помещении, где установлена газовая колонка плотно закрыты пластиковые окна, да еще в придачу включена вытяжка над газовой плитой, то даже при хорошей тяге будет отсутствовать приток воздуха. Газовая колонка начнет перегреваться, от нагрева сработает предохранитель и разомкнет цепь подачи напряжения на электромагнитный клапан. После остывания предохранитель опять замкнет цепь.

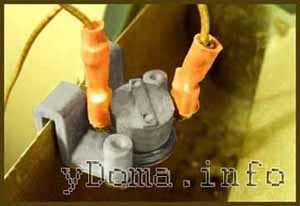

Для проверки термопредохранителя газовой колонки (установлен в верхней ее части и доступен без снятия кожуха) нужно снять с него клеммы (на фото розового цвета) и закоротить их между собой любым металлическим предметом, например скрепкой.
Если газовая колонка начнет нормально работать, не перегреваясь, значит, причина неисправности найдена. Временно, до приобретения нового термопредохранителя для замены можно оставить скрепку, только надо проследить, чтобы она не касалась металлических деталей газовой колонки, и не оставлять работающую колонку без присмотра. Термопредохранитель крепится к переходнику из термостойкой пластмассы двумя винтами. Переходник на корпусе газовой колонки зафиксирован защелкой.
Проверка электромагнитного клапана газовой колонки
Если скрепка не помогла, то нужно проверить работоспособность электромагнитного клапана. Он имеет сопротивление около 0,2 Ома и в рабочем режиме потребляет ток около 100 мА. Проверить его можно подав на обмотку напряжение величиной 20-30 мВ при токе 100 мА. Такой режим легко создать с помощью любой пальчиковой батарейки или аккумулятора и резистора 10 Ом. Батарейка должна быть свежей.
Подключение осуществляется следующим образом. Минусовая клемма батарейки подсоединяется к корпусу колонки (у клапана и термопары один вывод соединен с корпусом, на схеме синий провод), а плюсовой вывод через резистор 10 Ом к клемме термопредохранителя (клеммы с термопредохранителя должны быть предварительно сняты), провод от которой не идет на термопару (на схеме левый красный провод). Поджигаете фитиль и сразу убираете руку от ручки регулировки газа. Фитиль должен продолжать гореть. Если отключить батарейку, пламя должно сразу же потухнуть. Если все так – электромагнитный клапан исправен. Следовательно, неисправна термопара. Если внешним осмотром не удастся найти плохие контакты или короткое замыкание проводов, то термопару придется заменить. Она продается в комплекте с проводами и клеммами.
Газовая колонка гаснет во время работы
Нет тяги
Один из самых распространенных случаев с приходом осени – плотно закрытое герметичное пластиковое окно в помещении, где установлена газовая колонка. Притока воздуха нет – колонка перегревается и срабатывает биметаллическое реле тепловой защиты колонки от перегрева (самовосстанавливающийся термопредохранитель). Если через 10–15 минут колонка нормально зажигается и больше не гаснет при приоткрытом окне, то причина именно в перегреве колонки. Если сразу после погасания газа можно зажечь фитиль, и он будет продолжать гореть после прекращения удерживания ручки регулятора газа, то значит тяга хорошая.
Тяга может быть недостаточной еще из-за засорения сажей или попадания в вентиляционный канал посторонних предметов, например кирпича, из которых канал сделан. Для проверки тяги нужно вынуть из канала газоотводящую трубу, идущую от газовой колонки, и при открытой форточке закрыть канал листом бумаги. Если бумага будет держаться, значит, тяга достаточная. Можно поднести зажженную зажигалку и, если пламя отклонится до горизонтального положения или даже гаснет, значит тяга в канале достаточная. В противном случае требуется чистка канала.
Неисправен водяный узел
Также горелки в колонке, как с автоматикой, так и без нее, могут гаснуть из-за недостаточного напора воды в водопроводе или неисправности водяного узла.
Если напор холодной воды не изменился, а напор идущей из колонки воды стал слабым, – значит, засорился сетчатый фильтр на входе водяного узла. Такое часто бывает после отключения воды и ее подачи снова. Для чистки достаточно открутить одну накидную гайку со стороны подачи воды, вынуть и прочистить сетку и калибровочное отверстие разности давлений.

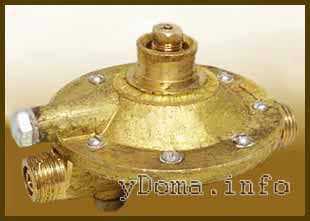

Если в газовой колонке установлен водяной узел как на фото, и напор воды визуально не изменился, то необходимо проверить состояние резиновой мембраны в нем. Для этого нужно открутить две накидные гайки с водяного узла, далее открутить три винта, которые удерживают водяной узел в газовом узле за конус. Разобрать водяной узел, открутив восемь винтов. Отсоединив половинки узла друг от друга, вы увидите резиновую мембрану.
Если резинка не плоская, а деформированная, с прогибами, значит в ней дело и нужно ее заменить. Заодно следует очистить фильтрующую сетку и полости водяного узла от грязи. Советую поставить силиконовую мембрану, прослужит много лет. При сборке водяного узла винты сначала закрутите до упора, а затем затягивайте по диагонали, чтобы обеспечить равномерный зажим резины.
В давние времена, когда я жил в квартире на верхнем этаже, где напор воды представлял собой вяло текущую струйку воды из крана, приходилось, чтобы помыться, колдовать с водяным регулятором. Круглым надфилем увеличивал диаметр калибровочного отверстия до 2 мм, удалял фильтрующую сетку и отжигал коническую пружину газового узла. Если промахивался с размером отверстия, то вставлял в него медную проволочку, чтобы уменьшить. Конечно, это грубое нарушение и за работающей колонкой надо было постоянно следить, но другого выхода просто не было. Зато была всегда горячая вода.
Как устранить течь в соединениях газовой колонки
Левая труба служит для подачи воды в газовую колонку, на ней всегда устанавливается кран для перекрытия подачи воды в колонку. Эта труба соединена патрубком с водогазовым регулятором. С регулятора вода подается на теплообменник с правой стороны. По средней трубе газовой колонки передается горячая вода в водопровод, и подсоединена она через патрубок непосредственно к теплообменнику с левой стороны. Правая труба в газовой колонке служит для подачи газа и подсоединена через медную трубку к водогазовому регулятору. На ней тоже в обязательном порядке устанавливается кран перекрытия подачи газа.
Водопроводные соединения в газовой колонке выполнены посредством накидных гаек (американок) с герметизацией резиновыми или пластиковыми прокладками. Со временем, от перепада температур, прокладки теряют эластичность, делаются твердыми, трескаются, и возникают течи воды. Для замены прокладки нужно ключом 24 открутить накидную гайку, вынуть износившуюся и установить новую. Бывает, одной прокладки мало, накидная гайка закручена до упора, а вода все равно сочится. Тогда нужно дополнительно установить еще одну прокладку. В настоящее время появились прокладки из силикона. Они дороже, но служат дольше и надежнее.
Чем заменить медный патрубок подачи воды на теплообменник
При соединении медного патрубка, по которому подается вода из водопровода в теплообменник, столкнулся с протечкой воды из-под накидной гайки. Повторная замена прокладки только усилила течь воды.
При внимательном рассмотрении патрубка в месте контакта фланца с прокладкой и зачистки поверхности наждачной бумагой, обнаружилась трещина, которая и увеличилась при повторном присоединении. Ремонт пайкой в данном случае применить
ydoma.info
| |
aeterna.qip.ru
Устройство и принцип работы газовой колонки
Для решения вопроса по обеспечению жилища горячей водой часто выбор останавливается на газовом водонагревателе проточного типа. Но, чтобы выбрать хорошую модель из множества представленных на рынке, необходимо иметь хотя бы минимальные знания об устройстве и принципе работы газовой колонки.
Устройство агрегата
Газовые водогрейки, независимо от фирмы производителя, имеют похожие составляющие, наличие которых у разных моделей может отличаться незначительно. Для примера, можно рассмотреть устройство газовой колонки Нева.
Устройство аппарата снаружи
Схема газовой колонки приведена на рисунке ниже.
Схема газовой колонки
Передняя часть и боковины водонагревателя закрываются кожухом из металла (1). На фасаде аппарата имеется смотровое окно (2) для визуального контроля за работой агрегата. Под окошком располагаются регуляторы: ручка, регулирующая расход газа (3) и регулятор расхода воды (4). Между ручками располагается ЖК дисплей (5), который отображает значение температуры воды, подающейся к потребителю.
В самом низу аппарата располагаются патрубки для подачи воды и ее вывода, а также для подачи газа. На правой стороне водонагревателя имеется патрубок (6), к которому подключается холодная вода из водопровода, а слева – подсоединяется труба (7) для отвода нагретой жидкости. Рядом с ней, но немного ближе к центру, имеется патрубок (8). К нему подключается шланг, соединяющий колонку с газовой магистралью, а в некоторых ситуациях — к баллону с газом. На самом верху водогрейки, находится фланец (9) для подсоединения газоотводной трубы (дымохода).
Все элементы агрегата закрепляются на металлической основе (10), выполняющей функцию задней стенки аппарата. На ней проделано 2 отверстия для подвешивания агрегата на стену с помощью кронштейнов.
Похожую конструкцию имеет и новая модель газовой колонки Астра.
Внутренне устройство агрегата
Теперь рассмотрим, как устроена газовая колонка изнутри, при снятом внешнем кожухе. Как уже было сказано выше, патрубки под номерами 6, 7 и 8 предназначены для подсоединения холодной воды, отвода нагретой и подключения газа.
Водяной блок агрегата (12) соединяется с патрубком подачи воды (6). Из водяного блока выходит шток (13), на котором крепится ручка для регулировки напора воды. Ниже располагается цилиндрическая деталь (14), имеющая на стенках насечку. Она выполняет функцию пробки, извлекаемую для слива жидкости с аппарата, если потребуется его ремонт. Также пробка имеет предохранительный клапан, открывающийся при избыточном давлении в водопроводе.
В центре агрегата находится блок электронного управления (16). От него в разные стороны выводятся провода, идущие к различным элементам агрегата и датчикам.

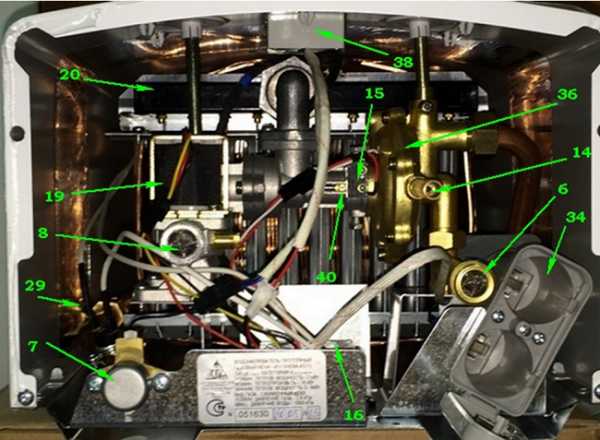

Устройство колонки изнутри
Слева, симметрично блоку воды — размещен газовый (17). Оба модуля и собраны так, что представляют собой единую конструкцию. Из него, как и из водяного, выходит шток (18) для настройки подачи газа. Посередине между газовым патрубком и регулирующим краном расположен клапан (19) (электромагнитный).
Также на газовом блоке имеется микровыключатель (15), который прижимается специальным толкателем, когда он выключен. Выше можно увидеть коллектор (20), соединенный с газовым блоком с помощью патрубка, одетого на фланцы. Коллектор крепится к корпусу с помощью 2 винтов (21). В задней части коллектора располагаются сопла. Через них подается газ на горелку (22), имеющую 10 рядов. На передней части коллектора закреплена пара элементов, схожих по внешнему виду, но выполняющих разные роли. Справа – искрообразующая свеча (23), разжигающая горелки, а слева – датчик пламени (24).
Выше коллектора находится теплообменник из меди (25). Он как раз и отдает тепло, полученное от сгорания газа, проходящей через него воде. Справа к теплообменнику подсоединяется водяной узел (26), а с левой стороны — патрубок для отвода нагретой воды (27). Крепится модуль теплообмена к корпусу агрегата с помощью 2 винтов (28). На патрубке для отвода нагретой воды установлено 2 датчика. Верхний (29) защищает водогрейку от перегрева, а тот, что ниже (30) — служит в качестве термометра. От него идут провода к ЖК дисплею, закрепленному на кожухе агрегата.
Наверху аппарата установлено устройство для отвода отработанных продуктов горения (31). Благодаря системе различных по форме перемычек, поток горячих отработанных газов направляется в сторону канала дымохода. Слева установлен датчик тяги (32), имеющий связь с датчиком перегрева (29) посредством электрической цепи. Внизу корпуса водонагревателя находится блок (34) для 2-х элементов питания (батареек). Для крепления внешнего кожуха аппарата с двух сторон корпуса имеются места для вкручивания винтов (33).
Схема внутреннего устройства газовой колонки Оазис ничем не отличатся от приведенной выше, разве что наличием переключателя “зима-лето” на передней панели. Он предназначен для отключения половины работающих горелок в летний период для экономии газа.
Принцип работы
Чтобы понять принцип работы газовой колонки, нужно вначале рассмотреть, какой системой безопасности она оснащена. Когда агрегат пребывает в выключенном состоянии, электричества управляющий блок (16) не получает, так как цепь разорвана в микровыключателе (15). Пластина выключателя прижимается толкателем, и, пока это происходит, он находится в отключенном состоянии.
Электромагнитный клапан (19) также закрыт и перекрывает подачу газа от входного патрубка, поскольку на него не поступает питание. Но это не единственное место, перекрывающее газ — он еще перекрывается с помощью пружинного клапана, который располагается в газовом модуле (35). Нерабочее состояние клапана характеризуется прижатием прокладки тарелки к седлу, что обеспечивает полное перекрытие подачи горючей смеси к коллектору.
Водяная секция состоит из двухкамерного модуля (36), в просторечии называемого “лягушкой”, с эластичной мембраной из резины. С помощью специального канала камеры “лягушки” могут сообщаться. Когда подача воды отключена, давление в камерах выравнено, и мембрана находится в положении равновесия.
Принцип работы колонки газовой
Вода к теплообменнику подается через нижнюю часть камеры. Наверху установлен шток с тарелкой, изготовленной из пластика, которая прилегает к мембране. Шток выходит наружу через отверстие в середине, по направлению к блоку газа. Напротив данного штока, в газовом модуле, находится такой же, но соединенный с пружинным клапаном, к которому прикреплен толкатель, идущий от выключателя.
Что происходит при пуске воды
Как работает газовая колонка, если отрыть воду? При открывании на точке потребления (водозабора) крана с водой, происходит следующее.
- При прохождении потока жидкости через “лягушку”, в ее камере создается разрежение. Резиновая мембрана под действием повышенного давления выгибается и выталкивает тарелку. Последняя передает толкающее движение на шток. Шток водяного модуля толкает расположенный напротив шток газового модуля (37).
- Далее толкатель, имеющий связь со штоком, больше не держит пластину выключателя, и она отпускается. При этом выключатель замыкает цепь, и электропитание начинает поступать в электронный управляющий модуль из секции с батарейками.
- Движение штока также заставляет отжаться пружину механического клапана, вследствие чего тарелка отходит от седла, и канал подачи газа к коллектору становится открытым.
- Электромагнитный клапан, получив питание от батареек, открывается и не препятствует прохождению газа через пружинный клапан по направлению к коллектору.
- Тем временем блок управления вырабатывает и направляет в свечу (23) электрический импульс для создания искрового разряда, способного разжечь пламя. При штатном срабатывании всех узлов — горелка загорается.
Процесс розжига контролируется датчиком ионизации (24). В случае, когда горелка не загорается в течение 6-7 секунд, то, чтобы избежать накопления высокой концентрации взрывоопасной смеси, электронный модуль, не получив импульса от датчика, перекроет подачу газа. При наличии горения, датчик сформирует импульс на отключение свечи зажигания. Если после начала работы водонагревателя пламя погаснет, то и импульс от датчика перестанет приходить в модуль управления, после чего он незамедлительно отреагирует на это перекрытием газа с помощью электромагнитного клапана.
Выполнение всех этих функций в газовой колонке Нева возможно только при соблюдении одного условия: цепь между двумя датчиками не должна быть разорвана, а именно — между температурным датчиком контроля воды на выходе (29) и датчиком тяги (32). Эти реле соединены последовательно, и их контакты находятся в замкнутом состоянии, когда датчики находятся в рабочем состоянии. Поэтому, чтобы на управляющий модуль поступало питание, оба датчика должны замыкать цепь.
Если в дымоотводном блоке образуется слабая тяга, то продукты сгорания, благодаря особой конструкции газоотводящего блока, не могут пройти по направлению к центральному каналу, и направляются в боковые полости. Поскольку слева располагается температурный датчик, он «обнаружит» внезапный подъем температуры, разорвав цепь подачи питания на управляющий модуль. Это приведет к остановке подачи горючей смеси и отключению горелок.
По аналогии срабатывает и реле, которое размещено на патрубке для отвода нагретой воды из теплообменника. Когда вода нагреется до 90°С, а это считается критическим уровнем, то цепь питания электронного блока будет разорвана.
Работа при выключении воды
Когда подача воды отключается, происходит следующее.
- Происходит уравновешивание давления в камерах «лягушки». Возвращение мембраны из резины на место вызывает движение тарелки, подсоединенной к толкателю в соответствующем направлении до начального положения.
- При возвращении штока освобождается тарельчатый клапан, надежно перекрывающий подачу горючего.
- В это же время толкатель начинает прижим пластины выключателя, вследствие чего происходит разрыв цепи, питающей модуль управления.
- Поскольку электромагнитный клапан после отключения управляющего блока не получает электричества, то он также закрывается.
Таким образом, отключение воды вызывает запуск цепочки процессов, которые в автоматическом режиме выключают водонагревательный аппарат. Для наглядности на фото ниже показаны основные узлы агрегата (вид снизу), влияющие на его работу (нумерация сохранена и добавлена новая позиция, под номером 40 – толкатель микровыключателя).
Основные узлы колонки газовой
Информационный дисплей (38) также подключен к электронной схеме управления водонагревателем и температурным датчиком (39) на выходном патрубке с помощью нескольких проводов. Дисплей играет только информационную роль и не участвует в работе и настройке газового водонагревателя.
Агрегат способен работать и при отключенном ЖК дисплее, например, после снятия внешнего кожуха, на котором он закреплен.
Подводя итог вышесказанному, можно сказать, что газовая колонка является достаточно сложным и надежным при эксплуатации аппаратом. За многие годы существования данных агрегатов, их конструкция изменилась ненамного, разве что для более удобного управления в аппаратах стали использоваться электронные узлы управления и контроля.
tehnika.expert
Устройство газовой колонки: принцип работы и схема
Бытовые проточные водонагреватели, использующие природный газ, появились в начале прошлого столетия и до сих пор верой и правдой служат человечеству в качестве источников горячей воды для дома. С той поры приборы были конструктивно усовершенствованы, но принцип их действия остался прежним. В данной статье пи опишем этот принцип и рассмотрим устройство газовой колонки в современном исполнении.
Устройство проточных газовых водонагревателей
Прежде чем приступить к рассмотрению конструкции колонки, стоит отметить, что современные аппараты для нужд ГВС бывают двух видов:
- с открытой камерой сгорания;
- турбированные, с закрытой камерой сгорания.
Данные виды нагревателей имеют конструктивные отличия, какие – мы обозначим в процессе изучения. Итак, традиционный водонагреватель представляет собой подвешиваемый к стене агрегат, к которому присоединяются патрубки для газа и воды. Ниже на рисунке показано устройство колонки:

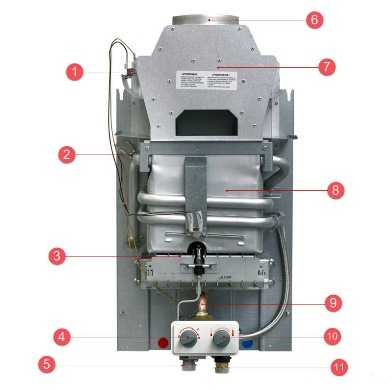

1 – датчик наличия тяги в дымоходе; 2 – датчик температуры; 3 – горелка; 4 – регулятор температуры; 5 – патрубок подключения газа; 6 – патрубок присоединения дымохода; 7 – диффузор; 8 – теплообменник; 9 – газовый клапан; 10 – регулятор протока; 11 – патрубки подключения воды.
Поскольку на рисунке затруднительно показать все детали и элементы, то перечислим наиболее важные из них, не попавшие в перечень:
- водяной узел;
- система розжига;
- датчик наличия пламени;
- запальник;
- предохранительный сбросной клапан.

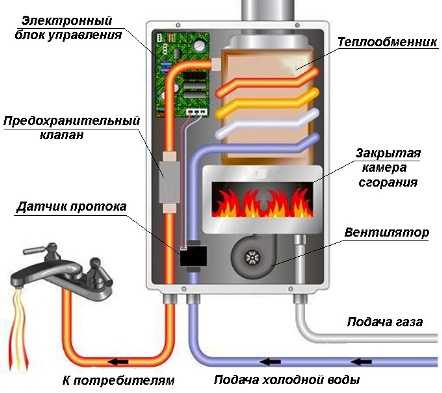

Турбированная газовая колонка отличается закрытой конструкцией камеры сгорания, воздух в нее нагнетается вентилятором. Как правило, в подобных агрегатах устанавливается горелка с плавным регулированием пламени (модуляционная). Управление прибором осуществляет электронный блок, получающий сигналы от датчиков. Ниже показана структурная схема газовой колонки с закрытой камерой сгорания:
Принцип действия газовой колонки
Назначение рассматриваемых нагревателей – это быстро прогреть большое количество проточной воды. Соответственно, все технические решения, реализованные в аппарате, направлены только для достижения этой цели. Отсюда и более низкий по сравнению с газовыми котлами КПД – в пределах 85—92%, у турбированных нагревателей – до 94%.
В агрегатах любой конструкции принцип работы заключается в том, что горелка поджигается от запальника в тот момент, когда на входном патрубке появляется проток воды. Понятно, что это происходит при открывании крана горячей воды в доме. Срабатывает водяной узел (в простонародье – лягушка) и газовый клапан подает топливо на основную горелку. Она поджигается от запальника и начинает прогревать теплообменник. Последний изготовлен из медного листа, согнутого в виде овала, вокруг которого обмотана трубка змеевика.
Вода проходит по змеевику снизу вверх, получая тепло от горелки, после чего уходит к потребителям. Воздух для горения поступает в камеру сквозь смотровое окошко из того же помещения, где расположен прибор. Дымовые газы удаляются под воздействием естественной тяги дымоходной трубы или шахты. После прекращения протока «лягушка» механически закрывает клапан, а тот перекрывает подачу горючего, нагреватель отключается.
Особый интерес представляет устройство водяного узла. Он состоит из корпуса со встроенной диафрагмой (поз. 2) и прикрепленным к ней штоком (поз. 1). Когда в нижней части под диафрагмой начинается проток воды, то за счет давления шток выдвигается и нажимает на исполнительный механизм газового клапана. Чтобы избежать резких перепадов давления и последующего за ними резкого открывания подачи топлива и хлопков в камере, в «лягушке» имеется перепускной клапан с шариком – замедлителем (поз. 6). Резкий скачок давления заставит шарик перекрыть канал, а при его стабилизации отверстие снова откроется.
Если говорить о водонагревателях с закрытой камерой, то принцип работы газовой колонки здесь точно такой же. Только горение происходит в закрытом пространстве, а воздух туда подается вентилятором. Причем забор воздуха происходит с улицы через двустенную коаксиальную трубу. По внутреннему проходу наружу движутся дымовые газы, а в пространстве между стенками им навстречу поступает воздух. В процессе среды обмениваются теплом, что в конечном счете и повышает КПД агрегата.
Более сложное устройство колонок с наддувом позволяет управлять мощностью горелки, плавно изменяя интенсивность пламени. Этим занимается контроллер, он поддерживает установленную пользователем температуру воды на выходе при открывании нескольких кранов горячей воды или перепадах давления в сети. Естественно, что в подобных нагревателях не используется ручной розжиг, все полностью автоматизировано.
О системах розжига и безопасности
В нынешнее время проточные нагреватели снабжаются системами ручного и автоматического розжига. В первом случае искру на запальнике создает пъезоэлемент, включаемый кнопкой на передней панели. Затем фитиль горит постоянно, вне зависимости от того, как газовая колонка работает. Потушить запальник можно, лишь перекрыв подачу горючего.
Электронный розжиг происходит автоматически, при открывании крана ГВС. Искра создается на запальнике от энергии двух круглых батареек, их заряда хватает ориентировочно на год. Фитиль не горит постоянно, он затухает сразу после пуска главной горелки. Таким же способом, но без батареек запальник включается от искры, создаваемой гидрогенератором. Его турбина приводится в движение давлением воды и вырабатывает электроэнергию.
Во всех колонках в соответствии с нормами задействованы следующие средства безопасности:
- при отсутствии тяги в дымоходе клапан закроет подачу топлива по сигналу датчика;
- при падении давления в газовой магистрали или его отключении сработает газовый клапан;
- при затухании пламени сработает соответствующий датчик и топливная магистраль будет закрыта.
С целью сберечь теплообменник газовой колонки многие модели аппаратов дополнительно снабжаются датчиком температуры и предохранительным клапаном.
Заключение
Проточная водогрейная установка – очень эффективный и безопасный бытовой прибор. Кроме того, принцип действия, используемый в нем, проверен не то что годами – десятилетиями. Единственное неудобство – оформление и согласование документации при установке нового изделия.
cotlix.com
Как включить газовую колонку 🚩 как правильно зажигать газовую колонку 🚩 Сантехника
Автор КакПросто!
Если вы относитесь к категории предприимчивых и дальновидных людей и уже установили в своей квартире газовую колонку, то вам остался последний шаг на пути прогресса: научиться включать ее. Как говорят в народе, разжигать.
Статьи по теме:
Инструкция
Способов розжига газовой колонки не так много. Фактически, их всего три:
Пьезорозжиг. Тут все делается от руки. Нажмите на специальную кнопку, которая открывает подачу газа, и с помощью спичек или электрической зажигалки воспламените фитиль. Кстати говоря, фитиль продолжает гореть всегда, даже если горячую воду вы не включаете. В некоторой степени это противоречит соображениям экономии.
Электророзжиг. Все происходит автоматически. Все, что вам необходимо сделать, это повернуть кран с горячей водой, и розжиг колонки происходит в автоматическом режиме. При этом, когда вы закрываете кран, фитиль гаснет, переходя в режим ожидания. И не тратится лишний газ, как в случае с пьеророзжигом.
Система Hydropower. Полностью автоматизированная система, принцип работы которой заключается в том, что там установлена турбина, которую приводит в действие водяной поток. Отпадает даже необходимость в батарейках, которые необходимы при электророжиге.
Ручной розжиг. В современных газовых колонках он почти не используется, но на устаревших моделях еще встречается.
В этом случае колонка регулируется с помощью ручек подачи газа. Поэтому для того, чтобы ее зажечь, необходимо поднести огонь (спичка, зажигалка) и повернуть ручку. Важное условие: сначала включите воду, и лишь потом начинайте зажигать колонку. Не оставляйте работать колонку, когда вода уже не льется.
Многие опасаются ставить газовые колонки из-за псевдо угрозы взрыва. Однако, современные газоколонки изначально оснащены системой безопасности, которая контролирует работу колонки и самостоятельно регулирует процесс. А это, согласитесь, значительно упрощает не только её эксплуатацию, но и ваш быт.
Обратите внимание
Газовая колонка – это типовой аналог водонагревателя. Принцип работы этого чуда техники заключается в том, что это своего рода проточный водонагреватель, мгновенно нагревающий текущую воду. Поэтому горячей водой вы будете обеспечены в любой желанный для вас момент. К тому же она очень компактная. И чем выше её мощность, тем больше производительность.
