Газовые проточные водонагреватели Neckar являются энергозависимыми и имеют электронное управление. Розжиг основной горелки производится двумя электродами розжига, контроль пламени — электродом ионизации. Запальной горелки нет. Колонки Neckar являются одними из представителей большой группы производимых в Китае колонок эконом-класса. Аналогичными водонагревателями являются Oasis, VEKTOR, Termaxi и другие.
Проточный водонагреватель Neckar имеет две модификации: JSD20-B23/31 и JSD26-B23/31, которые имеют разные тепловые мощности — 20 кВт и 26 кВт соответственно. При этом производительность составляет 10 л/мин и 13 л/мин. Номинальное давление газа 130 даПа, минимальное давление воды, при котором происходит розжиг горелки — 0,25 бар.
Коллектор дымовых газов служит для сбора продуктов сгорания и подачи их в дымоотводящий патрубок аппарата. На коллекторе установлен датчик тяги. Под теплообменником установлена основная многосопловая горелка, газ в которую поступает через электромагнитный клапан и газовый узел. Электронный блок управления получает электропитание от двух батареек напряжением 1,5 В, установленных в батарейном отсеке. Он управляет работой колонки, а также вырабатывает высокое напряжение, подаваемое на электроды розжига. Холодная вода поступает в теплообменник через водяной узел, на котором установлен регулятор протока воды. На выходной трубке теплообменника установлен датчик перегрева, контролирующий температуру нагрева воды.

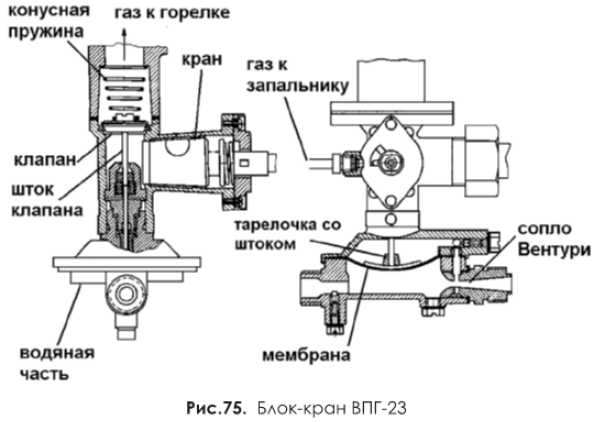

При включении протока воды мембрана, находящаяся в водяном узле, перемещает шток, который механически открывает клапан, расположенный в газовой части и замыкает микропереключатель, который подключает электронный блок управления к электропитанию. Функциональная схема автоматики водонагревателя Neckar представлена на рисунке. Блок управления подает напряжение на катушку электромагнитного клапана, который открывает подачу газа на основную горелку. Одновременно блок управления подает на электроды розжига высокое напряжение, на горелку проскакивают искры. После розжига основной горелку наличие пламени контролирует электрод ионизации. Если электрод ионизации не фиксирует наличие пламени, то блок управления закрывает электромагнитный клапан, подача газа на горелку прекращается.
Функциональная схема автоматики водонагревателя Neckar
При нагреве воды выше 80 °C датчик перегрева, основу которою составляет биметаллическая пластина, размыкается, блок управления закрывает электромагнитный клапан. Тем самым теплообменник защищается от образования накипи и повреждения (при нагреве свыше 100 °С). Установленный на коллекторе дымовых газов датчик тяги при нарушении тяги нагревается, что служит сигналом для электронного блока управления, который прекращает подачу напряжения на электромагнитный клапан. В результате закрытия последнего прекращается подача газа на горелку. Необходимость постоянной подачи напряжения на электромагнитный клапан и блок управления при работе колонки Neckar приводит к постепенному разряду батареек, поэтому требуется их периодическая замена. Чем интенсивнее используется колонка, тем чаще необходимо менять элементы питания.
На водяном узле установлен регулятор протока воды, ручка которого выведена на переднюю панель колонки. Регулятор служит для ручного изменения температуры нагрева воды. При неизменном пламени горелки увеличение протока приводит к уменьшению температуры воды, уменьшение протока к увеличению температуры. Также возможно регулирование пламени горелки регулятором подачи газа, размещенном в газовом узле. Ручка регулятора пламени также выведена на переднюю панель колонки.
Ремонт и обслуживание
К неисправностям проточного водонагревателя Neckar относятся:
1. Аппарат не включается при открытии протока воды:
- мало давление воды;
- ручка регулятора воды установлена на минимальный проток, что при малом давлении воды не позволяет переместиться мембране водяного узла. В этом случае необходимо увеличить проток воды регулятором;
- разрядились батарейки. Абонентам необходимо объяснить, что колонка Neckar и аналогичные требуют периодической замены элементов электропитания;
- износ мембраны в водяном узле произвести замену мембраны.
Проконтролировать работоспособность водяного узла можно визуально, по движению штока, замыкающего микровыключатель, при открытии протока воды;
- неисправность электронного блока управления — заменить блок;
- неисправность электромагнитного клапана — заменить клапан;
- неисправность микровыключателя — заменить микровылючатель;
- отсутствуют надежные контакты проводов к электродам розжига — проверить провода.
2. Пламя горелки вытянутое, с желтыми котящими языками — отложение пыли на внутренних поверхностях горелки — очистить горелку от пыли и загрязнений.
3. Недостаточный нагрев воды при максимальном пламени горелки:
- отложение сажи на оребрении калорифера — очистить калорифер от сажи, промыв теплообменник водой с моющим раствором;
- отложение накипи в трубках теплообменника — очистить теплообменник от накипи.
Нравится Тронуло Ха-Ха Ого Печаль Злюсь
3082Поддержите проект Энциклопедия домовладельца, подпишитесь на наш канал в Яндекс.Дзен
stroymanual.com
Характерные неполадки газовой колонки Neckar и их устранение
_______________________________________________________________________________________________________________
_______________________________________________________________________________
В работе бытовая газовая колонка Нескар. Подскажите, пожалуйста, почему она плохо начала воду греть? Что мне посоветуете предпринять, чтобы исправить ситуацию?
В первую очередь, забит грязью теплообменник. Образование налета на корпусе теплообменника нарушает требуемый нагрев воды, и прибор начнет слабо нагревать воду. В этом случае Вы должны почистить теплообменник. Вариант второй – это частое перегревание теплообменника. Это означает, что прибор эксплуатируется неправильно. Высокая температура служит источником формирования накипи, тормозящей процесс нагревания воды. В этом случае замените теплообменник.
Эксплуатирую в частном доме газовую колонку указанной фирмы. По прошествии 5-ти лет появилась протечка теплообменника. Ремонт результата не дал, и после трех недель был куплен новый водонагреватель. Мастер по монтажу сказал, что необходимо раз в году чистить и выполнять техническое обслуживание. Я чистил и профилактику проводил. Короче, этот аппарат отработал четыре года, а поломка одна и та же – течь теплообменника. Из-за чего так происходит?
Предположительно, имеются проблемы с водой, а значит теплообменники выходят из строя.
Имеется на даче модель этой марки. Не могу сообразить, почему время от времени возникает чрезмерное нагревание воды? В чем проблема?
Судя по всему, неправильно установлены регуляторы. Требуется переключить их на лето. Ручкой выставления притока газа снизьте газ на горелочном блоке, а потом прибавьте проток воды на приборе.
Произошла неполадка на газовом проточный водонагревателе Neckar. Запальник зажигается, я поддерживаю в данном положении где-то 5 минут. После этого выполняю переключение на режим функционирования, но аппарат тухнет. Отчего это может быть?
Попробуйте разобрать обшивку, вытащить патрубок, через который подается газ к запальнику, и промыть. В принципе, такую процедуру необходимо проводить раз в год, желательно в конце лета, так как окна часто открыты и в эту трубку будет попадать пыль.
Не могу сообразить, в случае каких неполадок прибор временами неудовлетворительно работает в процессе нагрева. Какие есть способы устранения?
Вероятно, горелка имеет неустойчивое пламя, что говорит об износе мембраны, и шток не нажимает на газовый клапан. Рекомендовано произвести снятие водяного блока с газовой аппаратуры. Вслед за этим с водяного блока открутите крышку и обследуйте мембрану на присутствие деформаций, и если она не пригодна, установите целую.
Несколько лет назад подключили с целью отопления частного дома газовую колонку именно такой фирмы. С недавних пор появилась проблема с розжигом. Когда идет запрос на горячую воду, начинается розжиг фитиля. Он зажигается и резко погасает, и вслед за этим водонагреватель вновь выполняет запуск. И таким образом две или три попытки. Потом работа прибора налаживается. Никак не разберусь, по какое причине огонь запальника не поджигает основное горелочное устройство? Что это за неполадка? В данный момент водонагреватель работает по такому принципу. Появляется искра, от которой разжигается фитиль. После этого процесс подачи искры прекращается, запальник 4-5 секунд работает и погасает. Прибор опять выдает искровой разряд, поджигается фитиль, пропадает искра, и через какое-то время главная горелка загорается.
Скорей всего, присутствует повреждение ионизационного датчика. Сначала необходимо его осмотреть. Естественно, лучше заменить на новый, но если не удастся, надо почистить этот при помощи наждачной бумаги. Также сделайте чистку горелки, применяя металлическую щетку. После этих процедур обязательно убедитесь, чтобы огонь горелки имел не желтый оттенок, а синий. Помимо этого, огню нужно попадать на датчик ионизации.
Сделали установку и запуск газовой проточной колонки Neckar JSD 26 B23 на батарейках два года назад. Но в зимний период нередко начала появляться проблема, в частности, недостаток газа да еще газ идет не чистый. Помогите устранить проблему?
Внизу прибора расположен регулировочный винт. Вам нужно при работающей горелке покрутить его влево и наладить нужную высоту пламени. Когда наступит лето можете его закрутить обратно. Если такая процедура не исправит ситуацию, тогда давление в газопроводе реально слабое.
Водонагреватель был в пользовании где-то 6 лет. Не так давно запальник прекратил срабатывать, а если пытаться зажигать спичками, сразу может потухнуть пламя на этапе выставления регулятора в рабочее положение. Как выйти из положения?
У меня была эта же неполадка. Мастера говорят, что термопару нужно менять.
Есть вопрос по неисправности газовой водонагревательной колонки. Если открыть кран с горячей водой, аппарат гаснет. Очищал термопару, но результата нет. Мембрану проверили, она целая, но так или иначе установили новую. Происходит уменьшение напора воды, правда не особо. Где искать источник проблемы?
Похоже, что тяга слабая либо поврежден датчик тяги. Вам необходимо это проверить. Может быть вместо датчика тяги у вас установлена изогнутая трубка сверху водонагревателя. При помощи нее идет воздух, который требуется для горения. Если тяга нарушена, через трубку проходит дым, а не воздух. Соответственно для горелки не будет хватать кислорода, из-за чего она погаснет. Дополнительно проверьте пламя запальника. Оно в полном объёме должно обволакивать термопару. Если же такого нет, термопара нагревается мало и прекращает подачу сигнала основной горелке на розжиг.
Не так давно обнаружил серьезную неисправность: бытовая газовая колонка Нескар начала выключаться в процессе работы. Объясните, пожалуйста, какая может быть причина и каким образом ее устранить?
Предположительно, неисправна мембрана водяного узла. Она имеет деформацию или износ, поэтому требуется ее заменить. Также можно проверить ЭМК клапан, поскольку в нем находится электромагнитная катушка, которая могла выйти из строя. Ремонт катушки не возможен, только под замену.
Скажите по неисправности газового водонагревателя. Через короткий отрезок времени после розжига агрегат вовсе затухает, и потом запальное устройство можно зажечь только при помощи спичек. Что нужно сделать?
Предполагаем, что нет тяги в дымоходе, поэтому может сработать датчик опрокидывания тяги, и колонка тухнет. Вы должны выполнить проверку дымохода. Также может случиться перегревание теплообменника при подъеме температуры до 90С. По этой причине срабатывает датчик по перегреву, который выключит агрегат. Чтобы уменьшить температуру воды, убавьте поступление газа к главной горелке посредством регулятора.
Интересуюсь следующим вопросом, какая существует проблема, когда газовая колонка разжигается и мгновенно может потухнуть? Как надлежит устранять такую поломку?
Первой причиной можно считать загрязненный дымоход. Скорей всего, внутри него скопилось большое количество копоти, и удаление продуктов сгорания затруднено, из-за чего срабатывает датчик по тяге. Он размыкает термопару, и пламя прибора погаснет. Следующая причина – это сильный ветер, который в состоянии задуть пламя аппарата, если в комнате будет присутствовать сквозняк. Соответственно, запускается механизм защиты и перекроет поступление газа. Старайтесь предотвратить резкие порывы ветра. Но все же не стоит полностью ограничивать доступ свежего воздуха, так как аппарат должен функционировать с открытой форточкой. Если будет отсутствовать свежий воздух, тяга исчезнет, и пламя потухнет.
В эксплуатации газовая колонка Neckar JSD20 B23. Поясните, отчего она сильно начала воду греть? Что следует сделать для устранения данной неисправности?
Скорей всего, причиной может быть слишком высокое давление. Установите регулятором температуру нагревания теплоносителя на максимум протока, а газовый регулятор нужно перевести на минимальную подачу газа в горелочное устройство. Такой метод может помочь уменьшить температуру воды, которая выходит из водонагревателя.
Из-за чего иногда случается запаздывание разжигания, а горелка сильно хлопает?
Огонь запального механизма не достигает основной горелки, или оно незначительное. Вы должны очистить форсунку и запальный механизм. Далее провести операции по настройке.
Неисправность газового водонагревателя. Стараюсь провести запуск, искра присутствует, но зажигание запальника не происходит. В чем проблема?
Засорение форсунки запальника. Следует промыть. Электрод розжига расположен в неправильном положении. Отрегулируйте его. Наличие воздуха в газопроводе. Удалить воздух.
Сделали установку и запуск колонки Neckar JSD26. Неполадка состоит в том, что прибор включается, однако потом тухнет через пару секунд. В большинстве случаев это наблюдается в ночное время, когда оборудование некоторое время отдыхает от работы. Кроме этого, если выполняет нагрев воды регулярно, то уже не выключается. При долгом щелканье микровыключателем, водонагреватель начинает разгораться и функционирует нормально три-четыре дня. Почему так происходит?
Щелкать микровыключателем не надо, лучше поставьте новый, потому как Ваш сломался. Действия аппарата ориентировочно такие. Сначала появляется искра, она поступает на запальник. Проходит сигнал ионизации, начинается подача газа к основной горелке, и появляется пламя. Если же нет сигнала на то, что запальная горелка работает, основное горелочное устройство также начинать работу не будет. У Вас же запальник посылает сигнал, однако главная горелка не производит запуск. Розжиг проходит, но сигнала нет, вот почему поступление газа прекращается. Рекомендуется почистить электрод.
В работе такой же прибор. Из-за чего тухнет запальная горелка при розжиге? Какая это неполадка?
Термопара выработала срок. Замените ее. Повреждение катушки. Поменяйте ее.
Есть вопрос по работе колонки Neckar JSD20 B23-31. Произошло следующее: запальник зажглась, но основная горелка не хочет. Что надо делать и каким образом исправить?
Низкое давление воды. Настройте рекомендуемое системное давление. Для этого советуем вращать переключатель вправо до упора. Дефект мембраны. Замените ее на новую.
В частном доме пользуюсь газовым водонагревателем. Если я закрываю воду, газогорелочное устройство не гаснет. В чем источник поломки?
Происходит загрязнение створки в газовом клапане. Провести его осмотр. При необходимости очистить. Заклинило шток гидроклапана при открытом состоянии. Демонтировать элементы, отчистите, установите новые, если нужно. Сделать проверку давления подачи газа. При необходимости отрегулируйте. Заменить регулятор давления баллона.
Не получается выяснить, из-за чего исчезает искра в момент включения прибора?
Возникло отсоединение проводов элемента розжига. Присоедините проводку
как положено. Повреждение элемента розжига. Следует сделать проверку
данного компонента и отрегулировать. Вышел из строя электрод. Замените
его.
