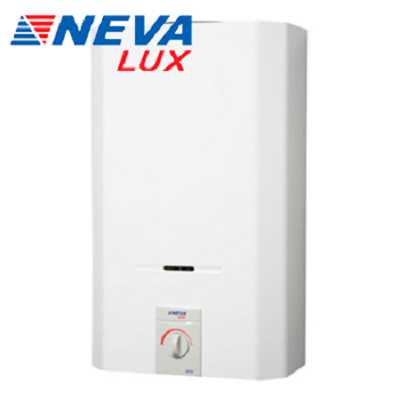

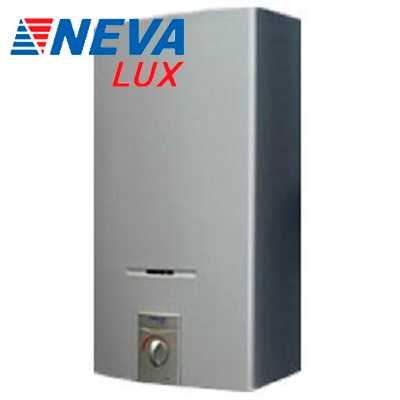

Инструкция по эксплуатации NEVALUX 5611
Руководство для пользователя
1
Уважаемый покупатель!
Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю. Вы приобрели
газовый проточный водонагреватель с электронным устройством, позволяющим автоматически
производить включение аппарата при открывании крана воды.
При покупке аппарата проверьте:
комплектность поставки;
соответствие давления и вида (природный или сжиженный) газа, используемого у Вас,
давлению и виду газа, указанным в разделе 15 данного руководства и в табличке на аппарате.
Также требуйте заполнения торгующей организацией талонов на гарантийный ремонт.
При покупке аппарата с использованием кредита должен быть составлен график платежей с
указанием суммы, подлежащей выплате. График платежей должен быть подписан Покупателем с
указанием даты и расшифровкой подписи.
Данное руководство по эксплуатации совмещено с инструкции по монтажу, обслуживанию и
ремонту и содержит сведения о правилах эксплуатации и ухода за водонагревателем, сведения о
техническом обслуживании и порядке установки водонагревателя. Соблюдение вышеуказанных
правил обеспечит длительную, безотказную и безопасную работу изделия. Пожалуйста, прочтите
внимательно это руководство и следуйте приведенным в нем указаниям.
С уважением, ООО «Армавирский завод газовой аппаратуры», г. Армавир
Телефон Службы единой технической поддержки 8-800-555-40-35
(звонок на территории России бесплатный, время работы службы: с ПН по ПТ с 9.00 до 17.00 (мск))
Установка аппарата, инструктаж владельца о принципах действия и правилах эксплуатации
аппарата, техническое обслуживание, устранение неисправностей и ремонт производятся только
специализированной сервисной организацией.
Проверка и очистка дымохода, ремонт системы водопроводных коммуникаций проводятся
жилищно-эксплуатационными службами по заявке владельца аппарата.Ответственность за безопасную эксплуатацию аппарата и за содержание его в надлежащем
состоянии несет его владелец.
Несоблюдение изложенных в руководстве мер безопасности и правил установки, пользования и
технического обслуживания может привести к пожару, ожогу, отравлению газом или окисью
углерода (СО).
ООО «Армавирский завод газовой аппаратуры» постоянно ведет работу по
усовершенствованию выпускаемой продукции и оставляет за собой право вносить необходимые
изменения в конструкцию водонагревателя. Данные изменения могут быть не отражены в
руководстве по эксплуатации.
28.08.2012
www.manualsdir.ru
Газовая колонка нева люкс 5611 инструкция. Как зажечь газовую колонку Нева Люкс

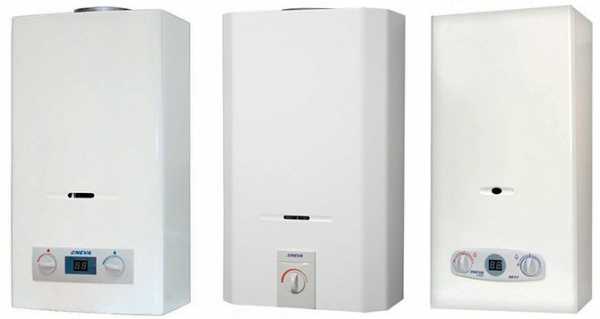

Компания ОАО «Газаппарат», основанная в 1945 году, производит газовое оборудование под известной маркой «Нева» (NEVA). Основным продуктом этой компании являются высококачественные газовые колонки «Нева Люкс» для прогрева воды. В данной производственной линии имеется множество моделей, которые отличаются по мощности и габаритам. Газовая колонка «Нева Люкс» чаще всего используется на дачах либо в квартирах, где необходимо постоянное снабжение горячей водой.
Корпус покрывается эмалью. Горелка нагревает медный теплообменник, через который проходит проточная вода. От величины теплообменника зависит производительность колонки.
«Нева Люкс» может использоваться для нагрева жесткой воды. Все они оснащаются датчиками тяги и системой безопасности, предотвращающими аварийные ситуации.
Газовый аппарат начинает моментальный прогрев воды при включении крана и завершает при его закрытии. Температура поступающей от колонки воды, благодаря встроенной автоматике, не изменяется даже при слабом напоре.
Нева Люкс 5513
Данная модель класса «комфорт», оснащена автоматическим розжигом горелки. Это значительно упрощает эксплуатацию прибора. При отсутствии тяги либо при затухании горелки автоматизированная система сразу перекрывает поступление газа в агрегат.
Помимо этого газовая колонка «Нева Люкс 5513» приспособлена к малому давлению воды до 0,10 бар, что так же подходит для наших условий водоснабжения. Номинальная мощность ее составляет 25 кВт. При прогреве воды до + 25 град.С производительность горячей воды составляет 13 литров/мин. Весит аппарат 13 кг.
Нева Люкс 5514
Эта модель имеет аналогичную схему строения, что и «Нева Люкс 5513», при этом отличается большей производительностью и мощность
Как правильно пользоваться газовой колонкой нева 3208, 4511, 4513, 5611?
В данной статье мы рассмотрим как правильно пользоваться газовой колонкой нева данных моделей? Как их включать, как включать, схемы, нюансы и тонкости эксплуатации. Итак поехали…
Колонка Нева 3208 как включить?
Для включения колонки требуется сначала перевести ее в режим ожидания (розжига) с помощью механической ручки регулятора. В таком положении газ перетекает на запальную горелку по трубке. Затем нажимается кнопка электромагнитного клапана.
После этого газ по медной трубке через электромагнитный клапан поступает в газовый узел, а далее движется к запальной горелке, где непосредственно образуется газовоздушная смесь, которая разжигается при помощи пьезорозжига. Как только загорелось пламя, оно начинает нагревать термопару, которая при нагреве вырабатывает КДС, при помощи чего удерживается электромагнитный клапан.
Время ее нагрева около 10 секунд, ровно столько необходимо удерживать кнопку. Происходит включение пламени, далее необходимо открыть вентиль с водой. Вода по медной трубке поступает в водяной узел. Там создается напряжение в мембранной полости, происходит давление на горелку со штоком.
Шток воздействует непосредственно на газовый клапан, преодолевая усилия возвратной пружины, происходит открытие газового клапана. Газ поступает на коллектор, далее равномерно распределяется и попадает на сопло, секции горелки и поджигается с помощью запального пламени. Оно нагревает медный теплообменник, он в свою очередь нагревает проходящую по нему воду, в результате чего мы и получаем подогретую воду. Отработанные газы через газоотводящее устройство выходят в дымоход.
Параметры, которые контролируются датчиками газовой колонки:
- Наличие запального пламени. Если по каким то причинам оно потухает, подача газа прекращается.
- Наличие протока воды через водяной узел. Закрывается клапан и прекращается подача топлива на основную горелку, остается гореть только запальное пламя.
- Тяга. В случае засорения дымохода, отработанные газы начинают выходить не через отводящее устройство наверх, а назад в запальную группу и, как следствие, горелка гаснет.
Для того, чтобы регулировать температуру проходящей воды, необходимо покрутить ручку, посредством которой изменяется напор подаваемого газа на основную горелку. Чем меньше давление газа, тем ниже пламя, медленнее нагревается теплообменник, меньше выходящая температура.
Для отключения устройства необходимо:
- Перекрыть водоразборный кран.
- Поставить реле в положение выключить.
- Перекрыть кран газопровода.
- Перекрыть запорный вентиль холодной воды.
Колонка надежная в использовании, прослужит вам долгие годы, небольшая стоимость, но имеет невысокую продуктивность, недостаточную для двух точек раздачи. При поломке устройства довольно трудно найти подходящие запчасти, а поломки происходят довольно часто.
Нева 4511, 4513, люкс 5611, как работать с аппаратами.

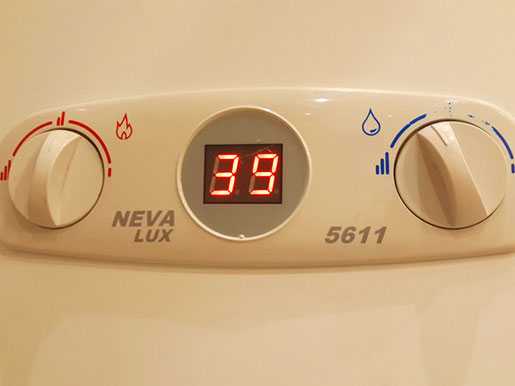

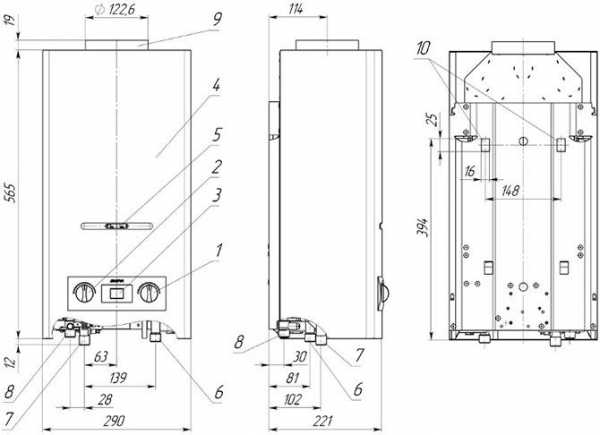

1 – рукоятка для регулирования расхода воды;
2 – рукоятка для регулирования расхода газа;
3 – дисплей показывающий температуру воды;
4 – облицовка;
5 – смотровое отверстие;
6 – штуцер подвода холодной воды, резьба G ½;
7 – штуцер подвода газа, резьба G ½;
8 – штуцер отвода горячей воды, резьба G ½;
9 – патрубок газоотводящего устройства;
10 – крепежные отверстия.
Включение аппаратов:
- Для начала необходимо вставить батарейки.

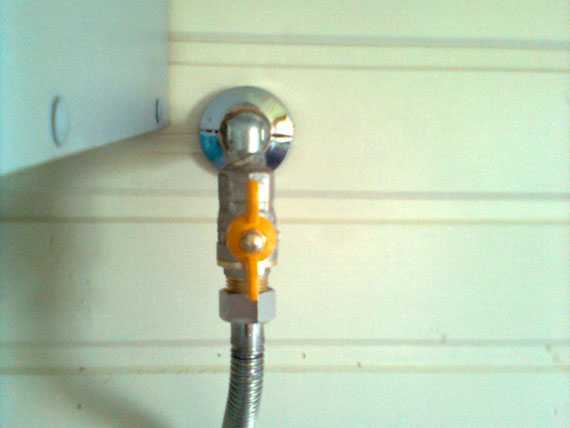

- Открыть газовый вентиль.
- Открыть кран с холодной водой.
- Поставить рукоятки 1 и 2 (смотри рисунок выше для модели 4511,Neva люкс 5611) на минимальное положение.
- Включить кран горячей воды. В это время происходит искрение между свечой и горелкой, далее горелка зажигается и начинается подогрев воды.
- Проверить визуально, горит ли горелка.
Регулировка расхода воды происходит рукояткой № 1, а ее температура соответственно ручкой № 2 (для модели 4511). Правила эксплуатации газовых колонок Нева 4511 и Нева Люкс изложены здесь.
Из опыта пользователей для модели Neva люкс 5611 во время первичного разжигания либо после продолжительного отключения, возгорание горелки произойдет, если удалить весь воздух из газовых систем. В связи с тем, что искровое возгорание продолжается около 8 секунд.
После открытия крана с горячей водой для продления розжига кран надо закрыть, а потом снова открыть. Это следует делать до окончательного выхода воздуха из труб, до момента розжига горелки.

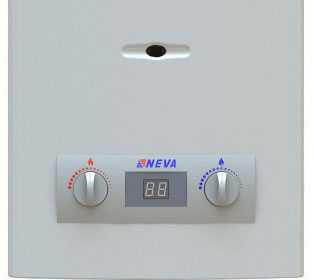

Газовые колонки Нева Люкс 4511, 4513, 5611
Для модели 4513 отрегулировать температуры возможно следующими способами:
- Повернуть рычаг устройства против часовой стрелки, это приведет к увеличению температуры, и соответственно по часовой стрелки к уменьшению.
- Разбавить воду непосредственно смесителем.
- Изменить расход воды, проходящей сквозь аппарат с помощью водоразборного крана. Увеличение расхода приведет к снижению температуры и наоборот.
Выключение:
Для этого достаточно перекрытия всех кранов с горячей водой, для безопасности убедитесь в том, что горелка полностью потухла.
Для ночного отключения необходимо:
- Перекрыть вентиль горячей воды.
- Перекрыть подачу газа к аппарату.
- Перекрыть кран холодной воды.
Колонка Neva 4511 плюсы: надолго хватает батареек, доступная стоимость, легко подобрать запасные детали для ремонта, минусы — некоторые пользователи жалуются на низкое качество и частые поломки.
Мощности водонагревателя Нева люкс 5611 не хватает на две точки водозабора, шумная во время работы, из плюсов: безопасна благодаря наличию датчиков, способна работать при низком давлении воды, маленькие размеры аппарата.
boilervdom.ru
Возможные неполадки в период эксплуатации газовой колонки Нева Люкс 5611
_______________________________________________________________________________________________________________
_______________________________________________________________________________
У меня есть автоматическая газовая колонка Neva Lux 5611. Подскажите мне, почему она неудовлетворительно воду греет? Какие нужно провести операции, чтобы решить проблему?
Вариант первый – это загрязнение в теплообменнике. Образование налета на корпусе теплообменника ограничивает должный нагрев воды, и аппарат начнет неудовлетворительно подогревать воду. Поэтому советуем Вам провести очистку теплообменника. Вариант второй – это постоянное перегревание теплообменника. Это указывает на неправильную эксплуатацию прибора. Повышение температуры влечет за собой формирование накипи, которая ухудшает нагревание жидкости. В данном случае нужна замена теплообменника.
Использую в своем доме газовую колонку указанной фирмы. По прошествии 5-ти лет потек теплообменник. Ремонт ничего не дал, и через 2 месяца я приобрел новый агрегат. Специалист-установщик сказал, что нужно раз в году выполнять очистку и техобслуживание. Я очищал и профилактику делал. В итоге этот аппарат проработал 4 года, а проблема такая же – протекает теплообменник. Почему это может быть?
Вероятно, вода плохого качества, из-за этого теплообменники выходят из строя.
Имеется на даче данная модель. Не могу сообразить, почему временами может происходить слишком сильный нагрев воды? В чем неисправность?
Похоже, неверно выставлены регуляторы. Попробуйте произвести установку на лето. Регулировочной ручкой подачи газа поставьте на минимум газ на горелочном блоке, а затем увеличьте водный проток на колонке.
Стала возникать неполадка на газовой проточной колонке Нева Люкс 11 литров. Запальник начинает гореть, я поддерживаю в таком положении где-то 5 минут. Затем выполняю переключение в рабочее состояние, но аппарат тухнет. По какой причине так происходит?

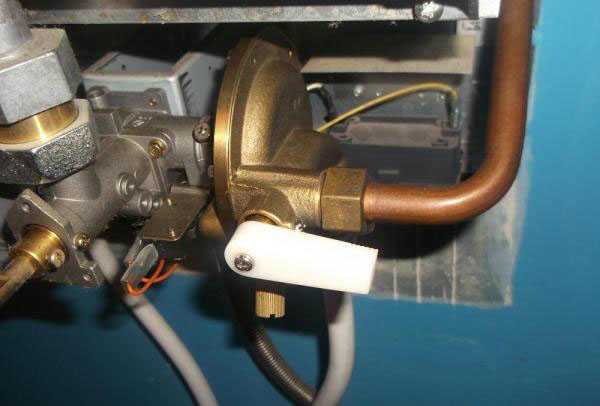

Вам нужно снять обшивку, вытащить трубку, через которую поступает газ к запальнику, и промыть. В принципе, данное мероприятие необходимо выполнять каждый год, предпочтительнее после лета, когда окна открыты и в газовый патрубок будет проникать пыль.
Не могу понять, по каким причинам агрегат в отдельных случаях плохо функционирует на этапе нагрева. Какие есть способы устранения?
Возможно, на горелке слабое пламя, что указывает на неисправность мембраны, и шток не прижимает клапан газа. Вы должны отсоединить водяной блок от газового устройства. Вслед за этим с водяного блока удалите крышку и проверьте мембрану на предмет дефектов, и если она повреждена, поставьте новую.
Год назад смонтировали для отопления газовую колонку такой же фирмы. На этой неделе образовалась проблема с розжигом. Когда подается запрос на горячую воду, следует розжиг запальника. Он зажигается и внезапно погасает, и дальше водонагреватель заново включается. И так 2-3 попытки. Потом агрегат функционирует в норме. Никак не разберусь, отчего огонь запальника не поджигает главную горелку? Что это за неполадка? Нынче колонка работает так. Возникает искра, которая разжигает фитиль. Потом искровой разряд пропадает, фитиль около пяти секунд работает и тухнет. Аппарат снова дает искру, зажигается запальник, прекращает подаваться разряд искры, и через короткий промежуток времени проходит поджиг основной горелки.
Возможно, есть неполадка ионизационного датчика. Сначала нужно его осмотреть. Естественно, лучше смонтировать новый, но если не получится, надо очистить этот при помощи наждачки. Также выполните очистку горелки, пользуясь щеткой из металла. После этих процедур непременно удостоверьтесь, чтобы фитиль горел не желтым пламенем, а синим. Помимо этого, пламя обязано доходить до датчика ионизации.
Смонтировали и подключили газовый проточный водонагреватель Neva Lux 5611 год назад. Но зимой иногда отмечается проблема, связанная со слабой подачей газа, и к тому же идет не чистый газ. Помогите устранить неисправность?
Снизу у прибора располагается винт настройки. Попробуйте при включенной горелке поворачивать его против часовой стрелки и настроить корректную высоту огня. В летнее время можете его повернуть обратно. Если данное действие не спасет, тогда давление в газопроводе реально понижено.
Газовая колонка работает в частном доме примерно пять лет. Недавно запальное устройство не стало включаться, а если пытаться спичками провести розжиг, сразу тухнет фитиль на этапе перемещения регулятора в положение нагрева. Как решить проблему?
Я столкнулся с такой же неполадкой. Мастера сказали, что неисправна термопара.
Подскажите по неисправности газовой водонагревательной колонки. Когда начинаешь открывать кран горячего водоснабжения, прибор гаснет. Пробовал чистить термопару, однако результата нет. Мембрану проверили, с ней все нормально, хотя всё равно установили новую. Напор воды снижается, правда не сильно. В чем кроется неисправность?
Вероятно, тяга слабая или датчик тяги вышел из строя. Вам необходимо это проверить. Изредка заместо датчика тяги ставят изогнутую трубку в верхней части прибора. По ней идет воздух, который необходим для горения. Если тяга нарушена, по трубке проходит дым, а не воздух. Из-за этого возникает нехватка кислорода для горелки, она тухнет. Также рекомендуем проверить пламя запальной горелки. Оно в полном объёме должно обволакивать термопару. Если же этого не случилось, значит термопара плохо нагревается и не дает сигнал на розжиг для главной горелки.
Недавно стал наблюдать следующую неисправность: газовая проточная колонка Нева Люкс 5611 автомат выключается в период работы. Поясните, в чем причина и как ее устранить?
Похоже, что мембрана водяного узла неисправна. У нее появилась деформация или износ, следовательно надо ее заменить. Также рекомендуется осмотреть газовый электромагнитный клапан, поскольку в нем находится электромагнитная катушка, которая могла поломаться. Ремонт катушки не возможен, исключительно под замену.
Расскажите мне по неисправности газового водонагревателя. Спустя небольшой отрезок времени после розжига аппарат окончательно затухает, и дальше запальник приходится зажигать лишь при помощи спичек. Что нужно сделать?
Предположительно, нет тяги в дымоходе, поэтому срабатывает датчик по тяге, и колонка гаснет. Вам следует осмотреть дымоходный канал. Кроме этого, может случиться перегревание теплообменника при подъеме температуры до 90С. По этой причине включится датчик перегрева, который способствует угасанию пламени горелки. Чтобы понизить температуру воды, требуется убавить поступление газа к главной горелке при помощи регулятора.
Как можно узнать, в чем проблема, если газовая колонка разжигается и сразу тухнет? Каким образом положено устранять такую поломку?
Первой причиной может стать засор дымохода. Скорей всего, там содержится чрезмерная масса сажевого налета, и удаление дымовых газов затруднено, из-за чего срабатывает датчик тяги. Термопара разомкнется, и пламя водонагревателя потухнет. Другая причина – это сильный ветер, который может потушить пламя аппарата, если в доме будет сквозняк. От этого срабатывает система защиты и остановит подачу газа. Следует предотвращать резкие порывы ветра. Но не рекомендуется полностью ограничивать доступ свежего воздуха, поскольку оборудование должно эксплуатироваться с открытой форточкой. Если отсутствует свежий воздух, тяга будет плохой, и пламя потухнет.
В частном доме установлена бытовая газовая колонка Нева Люкс 5611 на батарейках. Поясните, в чем причина, если она очень сильно нагревает воду? Что надо предпринять для устранения неисправности?
Одной из причин можно назвать чересчур высокое давление. Выставьте регулятор температуры нагрева жидкости на максимум протока, а газовый регулятор поставьте на минимальное поступление газа к горелочному устройству. Такая процедура способствует уменьшению температуры воды, поступающей из агрегата.
Почему возникает задержка зажигания, а газогорелочное устройство производит хлопки?
Огонь запальника не достигает основной горелки, или оно слабое. Вам нужно прочистить запальник и форсунку. Затем провести регулировку.
Неполадка газовой колонки. Стараюсь выполнить пуск, искра вырабатывается, но зажигание запальника не появляется. Как можно это исправить?
Засорение форсунки запальной горелки. Необходимо продуть. Электрод поджига находится в неправильном положении. Настройте его. Присутствие воздуха в газовом трубопроводе. Устраните воздух.
Произвели установку и подключение газовой колонки автомат Нева Люкс 5611. Неполадка состоит в том, что прибор включается, однако затем тухнет через две секунды. Чаще всего это бывает в ночное время, когда оборудование длительное время стоит в режиме ожидания. К тому же, если выполняет нагревание воды периодически, то совсем не отключается. Если длительно щелкать микровыключатель, водонагреватель разгорается и продолжает функционировать без вопросов три-четыре дня. Что это за причина?
Перещелкивать микровыключатель не надо, попросту замените новым, потому что Ваш сломан. Действия прибора примерно такие. Сперва формируется искра, которая поступает к запальнику. Передается сигнал ионизации, начинает подаваться газ к главной горелке, и загорается пламя. Если же отсутствует сигнал на то, что запальная горелка функционирует, главная горелка также не будет запускаться. У Вас же запальник посылает сигнал, однако основная горелка не запускается. Розжиг уже идет, а сигнала нет, вследствие чего поступление газа будет прекращено. Вам необходимо почистить электрод.
Имеется аппарат данной фирмы. Почему гаснет запальное устройство при розжиге? Какая это неполадка?
Повреждение термопары. Замените ее. Повреждение катушки. Установите новую.
Имеется проблема в эксплуатации колонки Neva Lux 5611 на батарейках. Ситуация следующая: запальная горелка горит, а основная горелка не может. Что делать и каким образом отремонтировать?
Давление воды понижено. Настройте необходимое системное давление. Вам следует крутить регулировочную ручку в крайнее правое положение. Дефект мембраны. Поменяйте ее.
На даче имеется проточный газовый водонагреватель. Если приостановить поступление воды, основная горелка продолжает гореть. Какова причина неполадки?
Возникает засор створки газового клапана. Провести его осмотр. Если нужно, очистить. Вероятно, заклинило поршень гидравлического клапана при открытом положении. Демонтировать элементы, прочистите, установите новые, если требуется. Проверьте давление на подаче газа. Выполните регулировку при необходимости. Поменяйте редуктор газового баллона.
Помогите разобраться, из-за чего теряется искра при запуске агрегата?
Случился разрыв провода запальника. Подсоедините проводку надлежащим
образом. Неполадка термопары. Требуется осуществить осмотр данного
прибора и отремонтировать. Поврежден электрод. Поменяйте его на новый.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
Модели WR-13, WR-13. Технические характеристики. Монтаж. Техобслуживание и регулировки.
Конструкция и основные компоненты. Монтаж и подключения.
Назначение основных узлов и элементов. Техобслуживание и замена деталей.
Регулировки и настройки. Сервисное обслуживание.
Особенности конструкции. Неисправности и техническое обслуживание.
Элементы и составные части. Установка и монтаж. Эксплуатация и регулировки.
_______________________________________________________________________________
_______________________________________________________________________________
В эксплуатации газовая колонка Нева ВПГ-12Е, после включения крана горячей воды, колонка загорается, но, температура выше 20 градусов не поднимается. Напор воды нормальный, на регулятор повышения пламени не реагирует, как было 18-20 градусов, так и остается. В чем может быть проблема?

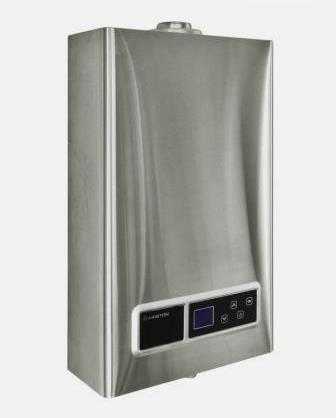

Подключил колонку Ariston Marco Polo Gi7s. Все работает. Но включение аппарата происходит со второго раза. То есть включаешь воду, колонка заводится, щёлкает и уходит в ошибку Е1. Потом кран закрыл, открыл и она заводиться. Работает от баллона. Возможно ли это от того, что после ее работы я перекрываю газ?

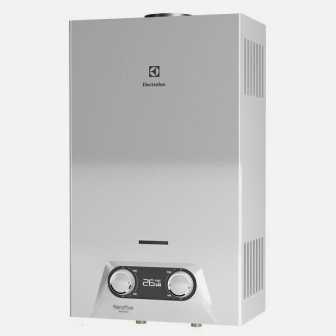

Неисправность газовой колонки Электролюкс 275, включаешь горячую воду все загорается и работает в течение минут 5-7 после чего происходит в ней щелчок и она тухнет вместе с запальником. Подскажите в чем проблема?
_____________________________________________________________

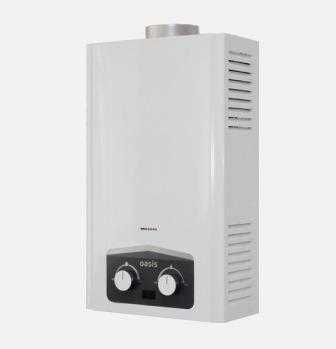

Неисправность газовой колонки Oasis TUR 20. В режиме “Лето”, регулятор газа и воды на максимуме. Гаснет сама, когда минут через 5, когда через 30. В режиме “Зима” при любых сочетаниях регуляторов гаснет секунд через 30-40. В чем может быть дело? Подвод воды на гибких шлангах. Могут ли они быть причиной? Если да, то чем заменить?
Подскажите у меня такая проблема: при выключенной воде колонка сама зажигается, температура растет и не выключается (пришлось батарейки вынуть), вставляю батарейки обратно (воду не включаю), она загорается, что делать?
Помогите найти причину, газовая колонка Астра 8910-02, при включенной горячей воды она время от времени тухнет, термопару зачищал до блеска, мембрана в хорошем состоянии, но на всякий случай заменил на новую, напор воды поменьше, чем у холодной, на что еще обратить внимание?
Смонтировал и запустил в эксплуатацию газовую колонку Бош WR 13. Переставил форсунки на сжиженный газ, убрать перемычку с j6, то есть перевел в режим сжиженного газа, но колонка не работает, кто что знает по этому поводу? При включение загорается на пару секунд зеленая кнопка, а потом начинает моргать красная и включается только вентилятор.

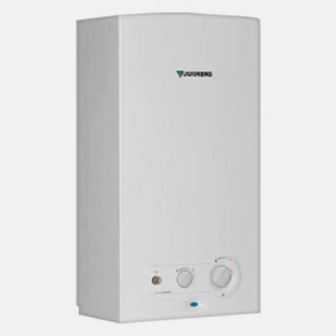

Газовая колонка Юнкерс начала давать сбой. Работает 15-20 минут и тухнет. Выключаешь и включаешь воду, запальник загорается, и через несколько секунд тухнет, и так можно хоть сколько раз делать, она не зажигается. Проходит немного времени – заработала, и опять все повторяется. Напор воды хороший, газа тоже. В чем может быть причина?
domdz.ru
Как зажечь газовую колонку Нева Люкс?
Как зажечь устройство с электронным розжигом
Перед тем, как включить колонку, необходимо проследить, чтобы в помещении был приток свежего воздуха, так как в процессе работы сжигается кислород. Все устройства Невы выпускаются отрегулированными на определенный вид и давление газа — природный G20, сжиженный G30 с соответственным давлением 1,3 кПА и 2,9 кПа.
Для примера рассмотрим, как зажечь газовую колонку Нева 4511 и Люкс 5611 с электронным розжигом от батареек LR20 напряжением 1,5В (дополнительно посмотрите статью — почему не зажигается колонка Нева здесь ). Эти устройства имеют непрерывную гидравлическую модуляцию пламени. Передняя панель оснащена смотровым окном, ручками регулировки газа, воды, цифровым дисплеем.
Для включения следует установить батарейки в батарейный отсек, предварительно убедитесь, что не окислены контакты батареек, батарейного отсека.
Открыть запорные вентили перед аппаратом. Далее повернуть тумблеры на минимальное положение. Если розжиг происходит первый раз, либо после длительного простоя аппарата, следует удалить воздух из системы. Для этого требуется несколько раз открыть, закрыть вентиль с водой для продолжения розжига, так как искровые разряды длятся около семи секунд. После включения, соблюдая осторожность, не приближаясь близко к смотровому окну, нужно удостовериться, что пламя горит ровное, голубое, без желтых краев, которые появляются, если горелка засорена.
Регулировка струи происходит с помощью ручки, если водопровод имеет низкое давление, ее следует установить в минимальное положение, при этом на выходе аппарата получите малое, среднее количество воды. Если давление внутри магистрали высокое, а вам необходимо большое количество воды, регулятор следует установить на максимальное значение. Если же при малом напоре выставить максимальное значение, то колонка потухнет, так же она может потухнуть, если кран будет открыт на маленький поток. Чтобы она снова загорелась, нужно регулятор повернуть на минимальное положение или сделать больше напор струи.
Отрегулировать температуру можно ручкой регулировки газа — максимальное положение увеличивает его расход и температура выходной струи, минимальное — наоборот. Кроме этого, настроить температуру выходящей струи можно, изменяя ее расход вентилем горячей воды — открывая его сильнее, температура будет уменьшаться, прикручивая его, она будет увеличиваться.
Но следует помнить, что получаемая температура ограничивается мощностью аппарата, при большом расходе, особенно зимой, может иметь недостаточную температуру.
При установке тумблера регулировки струи в минимальное положение, а регулятора газа в максимальное, произойдет перегрев теплообменника, колонка потухнет, так как сработает датчик перегрева. Чтобы еще раз включить устройство, требуется закрыть кран горячей воды, потом снова его открыть. При помощи тумблеров уменьшить расход газа или увеличить расход воды. Перегрев теплообменника ведет к образованию накипи, шуму при работе. Это снижает продуктивность устройства, уменьшает выходящий поток, поэтому разбавлять горячую струю холодной не рекомендуется, так как уменьшается срок службы устройства. Из опыта пользователей не следует устанавливать температуру выше 60 градусов.
Для выключения агрегата достаточно закрыть кран, убедиться, что основная горелка потухла. Если она выключается на длительное время, следует закрыть запорные газовый, водопроводный вентиль.
Как зажечь колонку с пьезоподжигом
Модели водонагревателей Нева 3208, 3212,4011 отличаются от моделей 4511,5611 типом розжига с помощью пъезоэлемента.
Чтобы включить Неву 4011 требуется открыть газовый, водопроводный запорные краны, которые находятся перед устройством. Установить ручку регулятора газа (на передней панели) в положение «Розжиг», утопить ее до предела. Удерживая одной рукой, второй рукой надавить кнопку пъезорозжига, которая находится внизу аппарата. При этом должен появиться искровой разряд между свечой розжига и запальной горелкой, который зажигает газ, поступающий на нее.

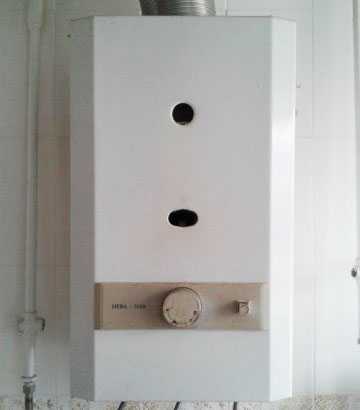

Газовая колонка Нева 3208
Время удержания около 20 секунд, до момента загорания запальной горелки. Затем ручку можно опустить. При первоначальном запуске следует удалить воздух из газовой системы. Для этого нужно, удерживая тумблер, несколько раз нажать, отпустить кнопку пъезорозжига.
Далее нужно перевести регулятор в режим «Включение основной горелки». При этом горит только запальная горелка, основная зажигается после открытия вентиля горячей воды. Если кран открыт, а основная не горит, необходимо отрегулировать напор водной регулировкой, либо сильнее его открыть. Отключить колонку можно, закрыв воду.
Включение колонок 3212, 3208 также начинается открыванием запорных вентилей. Далее зафиксировать тумблер «Розжиг» напротив риски, надавить кнопку электромагнитного клапана. Удерживая кнопку (около 60 сек), несколько раз надавить кнопку электроподжига, (либо зажечь спичкой, если кнопки нет, как это бывает у некоторых моделей 3208), пока не появится пламя на запальной горелке.
Отпустив кнопку электромагнитного клапана, сдвинуть тумблер до упора вправо, в положение «Большое пламя», запальная горелка работает, основная еще не зажглась. При открытии крана загорается основная. Чтобы выключить устройство, нужно закрыть кран, повернуть ручку на передней панели против часовой стрелки до упора, закрыть вентили газопровода, водопровода.
Видео по розжигу газовой колонки Нева 3208:
boilervdom.ru
Регулировки и ремонт газовых колонок Нева Люкс
___________________________________________________________________________________________
Газовой колонке Нева Люкс 5514 всего 7 месяцев, причем из них на работе она только три. Она ещё на гарантии. Вначале у нее сломался блок управления, а именно она перестала работать почти сразу после включения. Его заменили. Потом проблема повторилась. Поставили новый. Через неделю сломался блок клапанов. Теперь прибор работает 10 минут и выключается. И его заменили. Через 2 дня стала выключаться после 20 минут эксплуатации. Специалисты утверждают, что проблема в вентиляции, но потом выясняется, что проблема не в ней. На всякий случай я вызвал специалистов, которые проверяли вентиляцию, и сказали, что тяга хорошая. Что мне делать? Я хочу его сдать назад как неремонтопригодную, но мне не дают акты о поломке. Магазин без них не берёт обратно.
Я слабо представляю, что могло сломаться в блоке клапанов, чтобы прибор выключался так часто. Скорее всего проблема либо в тяге, либо в контроле пламени. Уже после второго ремонта вы могли написать претензию в магазин, и вам должны были ее удовлетворить, но это только в том случае, если агрегат устанавливали специально вызваные мастера с газовой службы, и у вас есть отметка о разрешении принятии его работу. На модели 5514 никогда не было таймера, это прерогатива китайцев.
Того как я самостоятельно заменил мембрану и импульсное устройство, колонка Нева Люкс 5611 стала работать без проблем. Но теперь она не выключается. То есть, даже когда прекращается подача воды, прибор работает. Что могло сломаться?
Скорее всего при замене мембраны Вы или сместили, или не установили на свое место пластиковое кольцо-диск. Верните его в нужное положение, и всё заработает.
В эксплуатации газовая колонка Нева Люкс 5513. Чтобы она нормально работала, мне приходится очень часто и очищать теплообменник от накипи. Я хочу купить себе импортную модель, возможно Electrolux, но мне кажется, что я не смогу почистить сам. Смогу ли я сделать такое же с Electrolux?
Накипь появляется не из-за каких-то проблем с водонагреватели, а из-за высокой жесткости воды. При вашей проблеме замена прибора не поможет.
Могу ли я установить в свою квартиру колонку Neva Lux 5514?
Да, вы можете это сделать, но обратите внимание на обычную модель с пьезорозжигом. У неё неплохая надежность, и она собирается в нашей стране. В ней нет какой-либо электроники. Агрегат отлично может работать, забирая воздух из помещения и используя дымоход, если у вас стояла старая атмосферная модель. Любое помещение, где когда-либо была установлены водонагреватели, оснащены небольшой приточной вентиляцией.
Планирую установить в своем доме водонагреватель Нева Люкс 5611. Но мне хотелось бы принимать, через какое время у меня будет идти теплая вода, и будет ли она поддаваться сразу на кран? Просто у знакомых приходится ждать некоторое время, и только потом вода подается нужной температуры.
Подача горячей воды сразу в момент открытия крана реализована в моделях с запальной горелкой. В данном случае запальник горит непрерывно, и он подогревает воду в теплообменнике. Из плюсов в данной модели, это то, что в нём нет электроники, Он просто в обслуживании, и нет лишних датчиков. Также его можно разжечь спичкой. Из минусов то что постоянно расходуется газ, а это они всегда экономически выгодно. Также может возникнуть проблемы, если прибор будет разжигать человек пожилого возраста. Потребуется специальное обучение. Ещё может загрязняется теплообменник вместе горения запальника. Данную модель нельзя устанавливать на скважину. Модель на батарейках. Следует отметить что у неё очень большой расход воды, так и горячую воду приходится ждать. Наличие большого количества датчиков очень быстро выводят батарейки из строя. Но при этом они очень легки в управлении, они доступные для пожилых людей, а также для людей с плохим зрением. Агрегат начинает работать самостоятельно, как только открывается кран подачи горячей воды. Эти колонки ставятся на скважину. И загрязняются они намного дольше.
Запустил в работу газовую колонку Нева Люкс 5514. Она новая, и установлена в городской квартире. Расход воды у неё около 7,5 л в минуту. Давление газа хорошее. Замечено, что если она не работает сутки, то может зажигаться более 30 секунд. Идёт искра, но огня нет. Один раз даже высветилась ошибка. А ещё бывает так, что зажигается фитиль, а потом снова гаснет, и так по циклу. Если всё-таки розжиг случился, дальше прибор работает без проблем, не перегревается, отлично реагирует на изменения температуры. Если перерыв незначительный, не более 4 часов, то включается она без проблем. Я проверил тягу, поменял батарейку, снял трубочки подачи на фитиль розжига и продул их, а также прочистил канал фитиля. Это значительно улучшило работу агрегата, но не решило проблему. Это нормально, или всё-таки надо искать поломку?
Данная ситуация подробно расписана в инструкции, там указано, что после длительного перерыва, розжиг может происходить с задержкой. В данной модели не герметичный клапан розжига, и за ночь газ выходит из каналов газовой аппаратуры. Дальше будет только хуже. Также запомните, что жиклёры проволокой не чистятся. Используйте либо леску, либо очень мягкую медную проволоку.
У меня установлена колонка Нева Люкс 5513. Работать она начала декабре 2011 года. Проблем не наблюдалось. Но вот сейчас она сломалась. Точнее не зажигается. Специалисты сказали, что проблемы в термопаре и трубочке запальника. Но у меня никак не получается их купить, доставка идет уже 3 недели. В итоге у нас нет воды.
Вы можете установить термопару от Мора или Beretta старых моделей, Термит старая модель, Астра и прочее аппараты, где установлена автоматика Мертик. А трубку запальника Вы можете взять у любого монтажника сплит-систем. Главное, чтобы трубка было медная и нужного диаметра. А завальцевать ее не проблема.
У меня работает газовая колонка Neva 5611. После того как я поменял мембрану, в водогазовом узле перестал работать экран подачи газа на основную горелку. Точнее подача газа есть, но она не регулируется. Что это может быть?
Вам необходимо проверить все газоотводящие каналы на теплообменнике. Они скорее всего забиты. Попробуйте их промыть и собрать заново.
Включение прибора
Для запуска газовой колонки Нева Люкс 5513, 5514, 5611 необходимо открыть запорный вентиль холодной воды и газа. После этого необходимо открыть смеситель на подачу горячей воды. В этот момент в приборе должна загореться запальная горелка. От неё начнет работу основная. Важно учесть, что розжиг будет только в том случае если проток воды более 2,5 л/минуту. После запуска основной духовки в работу, запальная выключается.
В целях безопасности запрещено подходить ближе чем на 15 см к смотровым окнам. При включении агрегата, который долго не был в работе, или же это первый запуск, есть вероятность образование воздушных пробок в газовой трубе. В этом случае прибор с может запуститься лишь тогда, когда воздух полностью выйдет из системы. Регулировать давление подачи воды при котором происходит включение и выключение аппарата можно с помощью специальной ручки, расположенной под кожухом.
При повороте ручки по часовой стрелке уменьшается подача воды, обратный поворот увеличивает. При установке рукояти в самое крайнее левое положение, включение прибора происходит при скорости потока 2,5 л/минуту, а выключается она при достижении скорости 2 л/минуту. Именно это положение клапана завод-изготовитель предлагает настроить, если подключенная к магистрали вода подается с низким давлением.

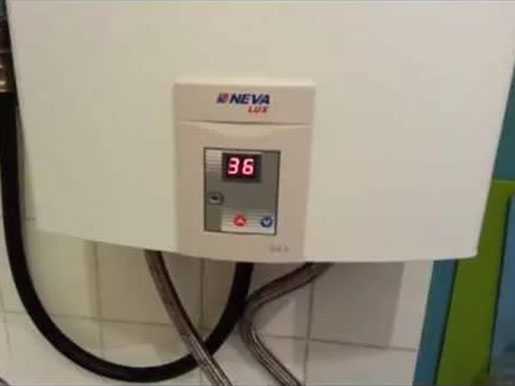

Neva Lux 5611
Включение аппарата – Для начала необходимо вставить батарейки. Открыть газовый вентиль. Открыть кран с холодной водой. Поставить рукоятки на минимальное положение. Включить кран горячей воды. В это время происходит искрение между свечой и горелкой, далее горелка зажигается и начинается подогрев воды. Проверить визуально, горит ли горелка.
После этого выполнить регулировку расхода воды и температуры. Из опыта пользователей во время первичного разжигания либо после продолжительного отключения, возгорание горелки произойдет, если удалить весь воздух из газовых систем. В связи с тем, что искровое возгорание продолжается около 8 секунд. После открытия крана с горячей водой для продления розжига кран надо закрыть, а потом снова открыть. Это следует делать до окончательного выхода воздуха из труб, до момента розжига горелки.
Минусы модели 5611 – Низкая мощность. Способна нормально обеспечивать только одну точку водоразбора. При работе издает сильный шум. Однако у неё есть и плюсы. Встроенные датчики обеспечивают безопасности работы. Данная колонка способна функционировать, даже если давление низкое. Малые габаритные размеры.
Способы розжига
Колонки Нева Люкс 5513, 5514, 5611 оснащены электронным розжигом. Для включения, необходимо обеспечить подачу чистого воздуха извне, так как в процессе горения, расходуется очень много кислорода. Данные модели выпускаются с завода с уже установленными настройками на определенный тип и давление газа. Если она настроена на природный газ – G20, на сжиженный для G30, с установленным давлением (кПа) 1,3 и 2,9 соответственно.
Алгоритм запуска будет показан на примере моделей 5611, оснащенных электронным розжигом, работающий от батареек LR20 (напряжение полтора Вольт). Данные приборы оснащены функцией непрерывной модуляции пламени. Конструктивно предусмотрено смотровое окно, ручки регулировки подачи газа и воды, а также есть цифровой дисплей.
Для включения в первую очередь необходимо поставить батарейки в
специальные предназначенные для них места. Контакты должны быть
чистыми. Далее открываются вентили подачи газа и воды. Установив ручки
на минимальное значение, можно включать агрегат. Если запуск
происходит в первый раз, или аппарат очень долго стоял без работы важно
выпустить воздух из системы. Для этого в течение некоторого времени
открывается и закрывается кран подачи воды. Требуется повторять до тех
пор, пока прибор не начнет стабильно работать.
При работе устройства важно соблюдать технику безопасности: к смотровым окнам не рекомендуется подходить очень близко. Но при этом следует убедиться, что пламя ровного голубого цвета, жёлтые края не допускаются. Регулировка подачи воды осуществляется с помощью специальной рукояти. Если давление в магистрали мало, то ее устанавливают в минимальное положение. Но при этом, и напор выходящей воды будет мал. При высоком давлении, рукоять выставляется на максимум. При неправильных установках рукояти подачи воды, агрегат не будет корректно работать, и может просто потухнуть. Для стабильного запуска, требуется установить ручку в правильное положение.
Температура подаваемой воды настраивается ручкой, регулирующий подачу газа. Максимальная позиция, увеличивает потребление газа, но при этом температура горячей воды также максимальна. И наоборот. Также температуру воды в кране можно настроить, изменяя скорость потока самой воды. Чем быстрее течет жидкость, тем она холоднее. При этом важно учитывать, что у прибора есть определенная мощность, и, если расход воды слишком большой, аппарат просто не успевать нагревать в воду. При этом теплообменник перегревается. И колонка останавливается по ошибке датчика перегрева. Для устранения этой проблемы нужно будет закрыть, а затем открыть кран на подачу воды.
Используя специальный тумблер, можно уменьшить подачу газа, а также
увеличить скорость потока воды. Если теплообменник часто
перегревается, в нём начинает накапливаться известь. Это приводит к
увеличению громкости работы аппарата, а также уменьшает теплообмен. Во
избежание данной проблемы, не рекомендуется смешивать холодную воду и
горячую. Нарушение этих правил уменьшает срок службы прибора.
Также рекомендовано не устанавливать температуру выходящей воды больше
60 градусов. Чтобы выключить агрегат, необходимо перекрыть
краны и дождаться пока потухнет основная горелка. Если планируется
длительное отключение, необходимо перекрыть подачу газа и воды.
___________________________________________________________________________________________
___________________________________________________________________________________________
Газовая колонка Electrolux У меня установлена колонка Electrolux GWH 275 SRN. Квартира съемная и, когда я в неё заезжал ремонт не был ещё доделан. Мне пришлось его завершать. Во время ремонта…
Газовые колонки Ariston Сверху газовая колонка Аристон имеет выход для присоединения к системе дымохода для обеспечения обязательного вывода продуктов горения за пределы жилья. Главной задачей… Газовая колонка Вектор
Колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать. Существует несколько причин такого поведения газовой горелки. Вот некоторые из них. Плохая…
Газовые колонки Oasis У меня работает газовая колонка Oasis 20 кВт уже в течении двух с половиной лет. Примерно через 6 месяцев эксплуатации с ней начались проблемы. В зимнем режиме…
Газовая колонка Bosch Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна производитель Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было только…
Газовые колонки Junkers У меня установлена газовая колонка Junkers WR 275. Я выставил подачу газа и напор воды с помощью регуляторов. Причём настроил так, чтобы вода подавалась в 45 град. Сегодня…
kotly.su
Газовые колонки Нева Люкс и Neva 4511 – инструкция по эксплуатации
Правила эксплуатации
С целью безопасного функционирования оборудования запрещается:
- Самостоятельно устанавливать и производить подключение устройства.
- Пользоваться прибором детям и лицам, которые не изучили инструкцию по использованию.
- Использовать устройство, если отсутствует тяга в вентиляционном канале.
- Изменять конструкцию устройства.
- Оставлять включенное устройство без присмотра.
- Если существует вероятность понижения температуры ниже 0 градусов, необходимо слить воду с устройства.
- Устанавливать слишком высокую температуру нагрева. Это приводит к повышенному шуму в приборе, и самое неприятное, к быстрому образованию накипи в теплообменнике.
Это в свою очередь приводит к снижению эффективности работы прибора, уменьшению выходящего протока воды. По причине образования накипи нельзя разбавлять горячую струю холодной.
- При правильной работе колонки не должны ощущаться посторонние запахи, такие, как газ или гарь,. Если ощутим запах газа безотлагательно перекройте газовый вентиль, откройте окно и дверь для выветривания и обратитесь в газовую службу. Запрещается включать любые электроприборы, или зажигать огонь, так как даже маленькая искра может вызвать взрыв.
- Необходимо проводить технологическое обслуживание не менее одного раза в год, удалять пыль и сажу внутри прибора, проверять на герметичность все швы и соединения, очистку теплообменника от накипи, используя специальные антинакипные средства.
Согласно инструкции по эксплуатации к газовой колонке Нева Люкс следует устанавливать батарейки типа D, LR20, алкалиновые с большой емкостью, что даст возможность увеличить их срок службы. Установка производится в специальный отсек, соблюдая полярность, которая обозначена на крышке.
Включение Нева Люкс 5514
- Откройте запорный вентиль холодной жидкости и газа.
- Откройте ближайший смеситель с горячей водой, в момент открытия в колонке будет зажигаться запальная горелка от свечи, а от запальной и основная. Поджиг будет происходить при условии, что проток в системе превышает 2,5 литра в минуту. После того, как загорится основная, запальная должна потухнуть.
Чтобы избежать ожога во время включения, не приближайтесь ближе чем на 15 см к смотровому окошку. Если прибор долго простаивал или вы впервые его запускаете, велика вероятность что в газовой трубе скопился воздух и с первой попытки не удастся включить колонку.
Для удаления воздуха из коммуникаций, необходимо несколько раз открывать и закрывать кран с горячей водой до момента, когда воздух полностью выйдет из труб и произойдет поджиг запальной горелки.
Изменение напора воды,при котором включается и выключается прибор, происходит с помощью рукоятки крана, который находится под кожухом. Поворачивая его по часовой стрелке, вы уменьшаете расход, против часовой -соответственно увеличиваете.
Если установить ручку в крайнее левое положение, то агрегат будет включаться при протоке 2,5 л в минуту, а отключаться при 2-х литрах в мин. Такое положение крана рекомендуют устанавливать, когда в магистрали слабый напор. При установке крана максимально вправо агрегат
boilervdom.ru
