Крышные котельные для многоквартирных домов

Крышные котельные придуманы специально для того, чтобы их проектирование можно было сделать на крышах многоквартирных домов. Так же можно устанавливать на отдельных сооружениях, которые устанавливаются на специальных основаниях.

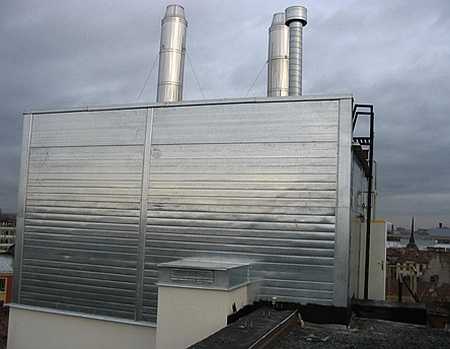

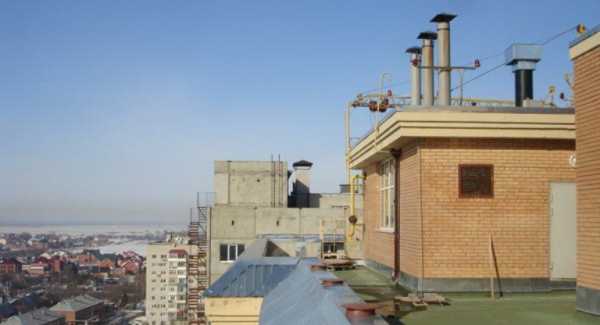

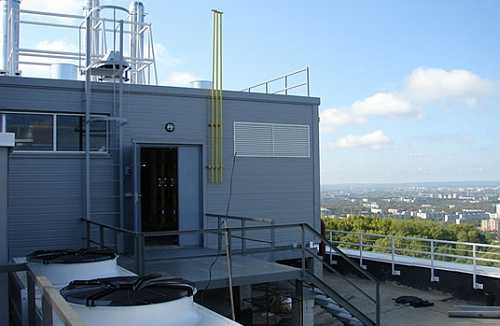

Рис. 1 Крышная котельная

Крышные газовые котельные на домах устанавливаются в тех местах, где проектирование и соблюдение норм централизованной газовой магистрали, в принципе является невозможным делом. Если здания в крупных городах с реконструкцией и точечным строительством будут находиться в центре города, то тогда нормой для возведения элитных комплексов – это проектирование крышных котельных. А все из-за того, что площадь маленькая и, соответственно, ценовая норма при покупке земли очень высокая, поэтому невозможно установить стационарные централизованные системы отопления.

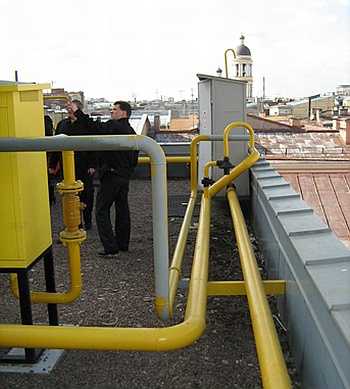

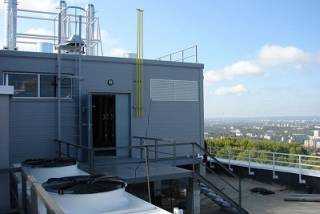

Рис. 2 Крышная газовая котельная

Крышные котельные могут устанавливаться и при реконструкции многоквартирных домов, и при проектировании новых высоких зданий.

Проектирование зданий возможно в двух вариантах:

  • Первый вариант – это так называемая рамная конструкция, которая располагается блоками. Для данного варианта необходимо возвести специальное здание. Проектирование крышных агрегатов в таком виде подойдет для многоквартирных новостроек.
  • Второй вариант проектирования котельных – это крышные газовые котельные с блок-модулями. Для их проектирования и построения используются сендвич-панели.
  • Крышные котельные имеют 2 типа применения котлов: паровые котлоагрегаты и водогрейное оборудование.

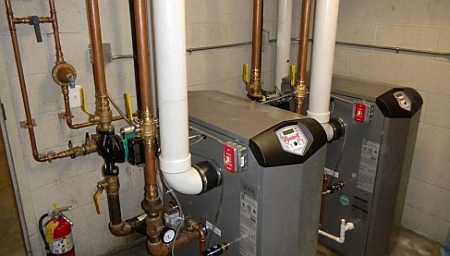

Рис. 3 Газовое оборудование на крыше

Нормы, проектирование и требования по эксплуатации котельных

Крышные котельные для многоквартирных домов – это современное разрешение проблемы для проектирования автономного отопления без присоединения к централизованной газовой магистрали. Ведь современное строительство зданий требует иногда таких норм, которые невозможно воплотить в жизнь. Теплопотери, благодаря такому проектированию отопления для многоквартирных домов, имеют низкий показатель, поэтому установка крышной котельной – это даже норма экономного варианта.

Популярность крышных газовых котельных растет с каждым днем, так как благодаря такому проектированию отопления расходы на землеотвод исчезнут, не нужно будет делать проектирование теплотрассы. И даже температуру можно будет устанавливать более точно.

Какие еще плюсы имеет проектирование крышных котельных? Есть ли минусы в использовании для многоквартирных домов? Существуют ли нормы по технике безопасности, которые нужно соблюдать при проектировании котельных на крышах домов?

Требования и нормы по поводу проектирования и установления данного сооружения совсем не значительные, но все-таки, они есть. Так как безопасность – это главное в нашем мире, и в первую очередь нужно позаботиться именно о ней.

Рис. 4 Автономные котельные

Так какие же нормы, меры предостережения и эксплуатации нужно предпринять, чтобы крышная котельная работала долго и хорошо?

  • Нужно проверить приточно-вытяжные клапаны, так как благодаря им вентилируется котельная.
  • Нужно установить датчики, проектирование которых контролирует процесс работы газового устройства и которые срабатывают непосредственно при самых легких возгораниях. Эти нужно для того, чтобы не случился пожар или взрыв. Желательно, чтобы при проектировании крышных установок была установлена функция, которая автоматически гасит первые признаки пожара.
  • Необходимо также установить газоизолирующий фланец, который способен отключить всю систему при первых признаках пожара.
  • На крышах многоэтажных домах нужно обязательно установить сигнализацию, которая показывает и передает световые и звуковые сигналы при пожаре.
  • Высота дымовой трубы должна быть гораздо выше, чем высота крышной котельной. Минимальная разница – 2 м. Каждый газовый котел на доме должен иметь по отдельному дымоотводу, но обязательно, чтобы они были одинаковой высоты. Какое будет расстояние между ними – не имеет значения.
  • Крышные газовые агрегаты должны работать от отдельного электричества, то есть иметь отдельную ветку электросети. Напряжение в доме может быть разным, поэтому не стоит рисковать с электричеством, так как из-за сбоя в электросети в доме могут появиться проблемы в работе всей отопительной системы. В качестве автономного источника питания электроэнергией может подойти дизельный генератор.
  • Устанавливать данное оборудование сразу над квартирами в домах нельзя. Наличие технического этажа – обязательное условие для установки крышной котельной. Пол, на котором будут стоять крышные газовые агрегаты, должен быть сделан из железо-бетонных плит.
  • Не стоит забывать, что это оборудование для отопления издает очень много шума, поэтому для того, чтобы иметь возможность устанавливать крышные котельные в многоэтажных домах, требуется осуществить специальные требования согласно нормам звукоизоляции в помещениях.
  • В котельной должны быть окна и двери, которые ведут непосредственно на крышу. Наличие отдельного лифта обязательно, так как он будет использоваться только для пожарных. Нужно также сделать проектирование служебного выхода. Котельная должна освещаться согласно нормам (0, 03 кв. м/1 м³).
  • Про обслуживающий персонал также забывать не стоит – для него должен быть при проектировании отдельный безопасный выход.

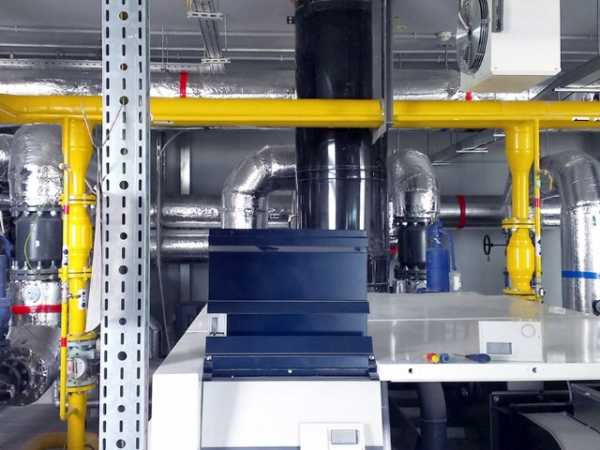

Рис. 5 Газовое оборудование на кровле

После проектирования и установки газовой крышной котельной необходимо за ней смотреть, то есть делать сервисное обслуживание. С этим может справиться и обслуживающий персонал. Но также не нужно забывать о представителях газовой службы. Они должны обязательно проверять данное оборудование раз в год хотя бы.

Преимущества и недостатки этого оборудования для отопления многоквартирных домов

При рассматривании всех недостатков и достоинств данного агрегата, можно заметить, что достоинств, конечно же, больше. Строительные компании выбирают именно крышные агрегаты для установки их в многоквартирных домах. А все из-за того, что это и экономно, и разумно, и они работают согласно всем установленным нормам. Особенно это удобно тогда, когда либо нет централизованной газовой магистрали, либо при строительстве от нее отказываются.

И так, главные достоинства данного оборудования:

  • Крышные агрегаты могут обойтись и без отдельного места для себя. То есть для них не обязательно устанавливать дополнительное здание. Для работы газового оборудования в многоэтажном доме подойдет и крыша. Рамка или коллектор водяной могут находиться вдали от проектирования крышной котельной (чердак, подвал).
  • Теплопотери очень низкие при работе данных агрегатов. Нет больше необходимости монтировать теплотрассы, а благодаря этому, денежных средств на обслуживание оборудования уйдет намного меньше.
  • Расходы также уменьшаются и на присоединение к централизованным коммуникациям. А всем известно, что за это нужно отдать кругленькую сумму в наше время.
  • Проектирование крышных котельных имеют не больше требования. Принудительная вентиляция и обустройство дымоотводов не потребуется. СНиП дает возможность такому огромному оборудованию обогревать здания до 30 м высотой.
  • При конструировании данных оборудований на многоквартирных домах все нормы будут соблюдены и согласно СНиП система может быть полностью автоматизированной. Оператор будет наниматься даже не на целый рабочий день, а всего лишь на пару часов. Благодаря СНиП, нормы при проектировании крышных котельных позволят установить на них датчики, которые будут следить за температурой на улице и сами включать нужный уровень обогрева.
  • Хорошо еще и то, что людям больше не надо будет подстраиваться под нормы, заведенные в стране (отопления летом нет). Агрегат по необходимости может работать и летом. Кто может обслуживать крышную котельную? Да простой персонал, который смотрит за ней круглогодично. Не нужно даже будет вызывать специалистов. Данное оборудование легко в эксплуатации.

Если проектирования оборудования идет по СНиПу, то ни в коем случае нельзя, чтобы оно обогревало дополнительные здания. Так как СНиП заявляет, что мощности оборудования должно быть ровно столько, сколько нужно для проектирования и обогрева целого здания.

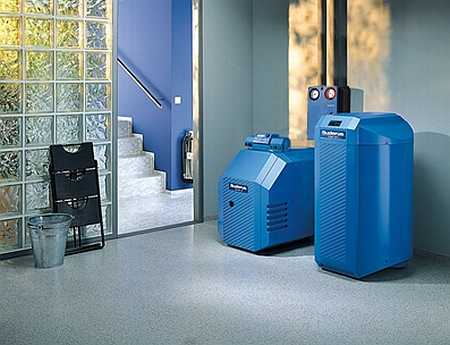

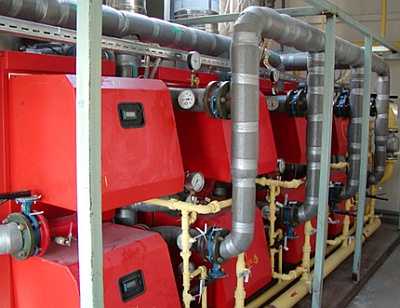

Рис. 6 На базе двух котлов

Уже ясны плюсы и минусы крышной котельной. Теперь стоит поговорить немного о минусах. Недостатки по СНиПу и нормам проектирования связаны с требованиями, которые были в проектировании самого здания, где будет устанавливаться оборудование.

Это:

  • Внесение новых норм в строительстве подъемных систем, а также проектирование по СНиПу и монтаж системы отопления.
  • Если вес оборудования в документах ограничен, то тогда крышная котельная не сможет превысить вес, который указан в СНиПе. И, соответственно, установка не удастся.
  • Для данного оборудования необходимо установить сложные автоматические системы. Это тоже сказано в СНиПе.
  • Нужно соблюдать все нормы после проектирования работы с таким газовым оборудованием.
  • И совсем не лишним будет установить в крышных котельных пожаробезопасные системы, которые сделаны по всем нормам и описаны в СНиПе.

Как рассчитать мощность данного оборудования

Строительные нормы и СНип еще при проектировании предупреждают, что мощность крышных котельных на домах должна быть ровно такая, которая сможет обогреть одно здание. В Снипе еще сказано, что запрещено оборудованию превосходить мощность, требуемую на потребление многоэтажного дома. Все нормы указаны еще при проектировании. Расчет и нормы по Снипу должны выполняться исходя из максимального значения расхода теплоносителя.

Если необходимо использовать нагревательный элемент крышной котельной на кровле дома для того, чтобы нагреть смежные, то только в этом случае можно не придерживаться норм и Снипа, а увеличить немного производительность агрегата. Максимум, который может быть – это 100% от всего электричества в основном здании.

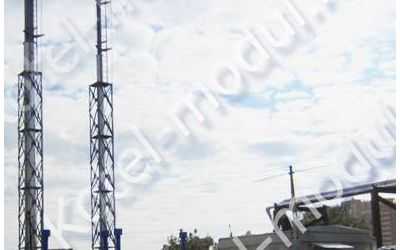

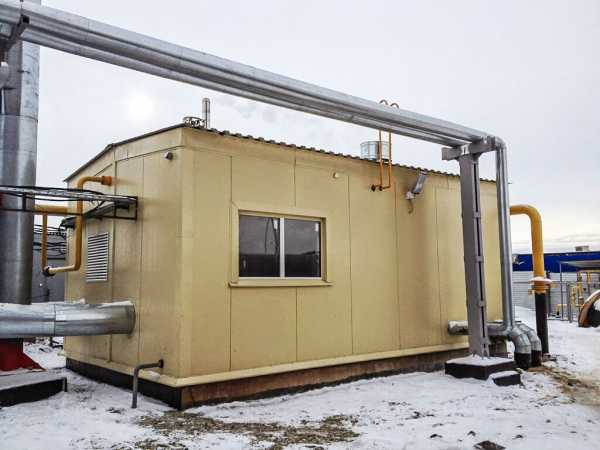

Рис. 7 Блочно-модульные котельные

Если вдруг в будущем планируется проектирование по всем нормам обогрева смежных зданий, то тогда крышная котельная, которая называется блочно-модульная, для многоэтажного дома – это просто лучший вариант для проектирования. Блочно-модульную систему можно перестроить под любые нужные потребности.

Установка крышных котельных на домах – это очень успешное дело, которое становится все более и более популярным. Проектирование данного оборудования является достаточно выгодным решением. Хотя такие агрегаты на домах появились на территории РФ и других стран СНГ сравнительно недавно, но хорошую репутацию уже завоевать успели. Благодаря тому, что оборудование находится на крыше дома, происходит более плавный нагрев квартир.

Статьи по теме:

Газоанализаторы для котельнойБлочно-модульные котельные установкиДизельные котельные

kotlomaniya.ru

Какие плюсы и минусы имеют крышные котельные?

Январь, а с ним и зима, перевалили за половину. Но обогревать дома в нашем климате приходится и весной, и осенью, а горячая вода вообще нужна круглый год. И получать тепло и горячую воду хотелось бы с минимальными издержками. Желательно — сведя к нулю потери на теплотрассах. Об индивидуальных котлах мы говорили в материале «Как избежать проблем с установкой автономного отопления в квартире?». Теперь обсудим достоинства и недостатки еще одного варианта реконструкции системы отопления — крышных котельных.

Крышная котельная — это автономный источник отопления, предназначенный для обогревания и обеспечения горячим водоснабжением жилых домов. Как следует из названия, её возводят на крыше здания, в специально оборудованном помещении. Стационарные крышные котельные мы здесь рассматривать не будем. Они сооружаются на этапе строительства здания, увязаны с ним проектно и инфраструктурно, поэтому относительно них у местных и региональных властей не возникают вопросы. Впрочем, можно рекомендовать строить стационарные крышные котельные при  дефиците тепловой мощности в застраиваемом микрорайоне.

А вот блочно-модульные крышные котельные приобретаются для уже готового здания. Блочно-модульная котельная изготавливается под требуемые параметры, собирается компанией-поставщиком, транспортируется на место монтажа и пусконаладки в уже готовом виде, обеспечивается фирменной гарантией. Её подключение к теплосетям занимает предельно малый срок. Еще одно очень интересное и полезное свойство блочно-модульных крышных котельных: их тепловой пункт может быть расположен не только в помещении самой котельной, но и в подвале здания-потребителя, на цокольном или на первом этаже.


Тепловой пункт состоит из элементов тепловых энергоустановок, обеспечивающих присоединение этих установок к тепловой сети, их работоспособность, управление режимами теплопотребления, преобразование, регулирование параметров теплоносителя и распределение теплоносителя по видам потребителей. Он передает горячую воду в системы отопления, в систему горячего водоснабжения. Он же снабжает теплом систему вентиляции жилого дома (без чего, скажем, элементарные трубы мусоропроводов превратились бы в источник крайне неприятного запаха, а вдоль стояков в санузлах засвистели бы ледяные ветры).

Но почему так важно то, что в случае блочно-модульной котельной его можно разместить и в подвале здания-потребителя, а также на цокольном или на первом этажах? Да потому, что это дает возможность увязать блочно-модульную крышную котельную с имеющимися в доме системами отопления, горячего водоснабжения и вентиляции. Стояки, разводка, отопительные приборы — все это останется на своих местах. В подвале или цоколе останутся и шумные насосы, гонящие воду вверх. Вместе с тем, что работающая на газе блочно-модульная крышная котельная по сути дела является огромным индивидуальным котлом отопления, это дает нам возможность сформулировать ее достоинства.

Прежде всего, она исключает потери на теплотрассе, что снизит из-за экономии ресурсов текущие затраты на отопление; исключает риски остаться без тепла и горячей воды в случае порыва коммуникаций. В случае, если мощности централизованных котельных в микрорайоне недостаточно для обеспечения должных параметров теплоносителя в морозы, она обеспечит дом теплом в любых условиях. Это ее достоинства, общие с индивидуальными котлами отопления.


Вторая группа достоинств отличает ее в лучшую сторону от индивидуальных котлов. Ну, самое главное, это возможность сохранения той самой разводки, что была изначально заложена строителями дома. Ведь повесив на кухне или в прихожей котел отопления, мы будем вынуждены вести к нему трубы от батарей, размещенных по всей квартире (раньше-то батареи запитывались от вертикальных стояков, а горизонтальные связи к ним пробегали по чердакам, подвалам). Так что переходит дом на индивидуальные котлы – каждой квартире неминуем значительный ремонт, который может быть совсем не в планах и финансовых возможностях жильцов). А в случае крышной котельной этих малоприятных хлопот можно избежать.

Третья группа достоинств связана с эксплуатацией. В отличие от газовой колонки, работавшей в кратковременном режиме, индивидуальный котел отопления в отопительный период, месяцев семь в наших широтах, горит постоянно. Он, конечно, автоматизирован. Но все же хорошо, если в квартире обитает большая семья и кто-то присматривает за тем, чтобы младшие не добрались до котла с набором отверток.

С другой стороны, гибкость индивидуального котла отопления, конечно же, выше, чем в случае централизованной блочно-модульной крышной котельной. Его вы можете запустить в режиме отопления и просто в слишком прохладный и мокрый летний день – в случае крышной котельной нужно будет решение совета дома или аналогичного органа.

Так когда же есть смысл устанавливать индивидуальные котлы отопления, а когда – поинтересоваться крышными котельными?

Ответ на этот вопрос даст вам экономика. Прежде всего, надо иметь в виду, что и переход дома на индивидуальные котлы, и установка крышных котельных, хоть и повышает комфортность житья, и дает в длительной перспективе экономию на счетах за отопление и горячее водоснабжение, но связано с необходимостью капитальных вложений. Если у жильцов дома, желающего улучшить ситуацию с теплоснабжением свободных средств нет, то лучше про этот вариант забыть, и ограничиться стандартными мерами теплосбережения.

Если же финансовая возможность есть, и особенно, если она совпала с проведением капитального ремонта региональным оператором или накоплением сколько-нибудь внятных средств на спецсчете дома, можно задуматься и об установке крышевой котельной. Цены их начинаются от 1,5 млн руб за котельную с производительностью 200 кВт и от 3,5 млн руб за котельную с производительностью от 1000 кВт. Учитывая, что на квадратный метр нужно в среднем 100 Вт, это дает возможность отапливать дома общей площадью 2000 кв.м. и 10000 кв.м. соответственно. Как видим – мощность растет быстрее цены.

Это не единственные затраты. Крышевую котельную нельзя монтировать на плитах перекрытия, под которыми находится жилое помещение – то есть при отсутствии техэтажа придется возвести его на части крыши. Под крышевой котельной должна быть гидроизоляция с толщиной слоя не менее 100 мм, и надежные водоотводы. При высоте здания выше 26,5 м (выше стандартной девятиэтажки) потребуются дополнительные согласования с пожарными службами. Но ориентиры можно дать примерно такие.

Для домов в 36 квартир и меньше дешевле, скорее всего, окажется при реконструкции установить индивидуальные отопительные котлы. А вот при сотне квартир и выше – экономика будет весьма сильно клониться в сторону крышевой котельной (эффект роста мощности быстрее цены!). В промежуточных случаях необходимы расчеты различных вариантов – это ответственная и квалифицированная работа сметчиков строительной отрасли, но самые общие ориентиры и самые общие представления о крышных котельных мы постарались дать.

Если вам понравилась статья - порекомендуйте ее своим друзьям, знакомым или коллегам, имеющим отношение к муниципальной или государственной службе. Нам кажется, что им это будет и полезно, и приятно.
При перепечатке материалов обязательна ссылка на первоисточник.

gosvopros.ru

Модульная крышная котельная на газе

Получить тепло с минимальными издержками и потерями на теплотрассах в нашей стране можно только внедрением автономного отопления. Довольно распространенным решением для отопления и получения горячей воды является оборудование на объекте крышных газовых котельных.

Крышная модульная котельная – автономное сооружение для обогрева жилых и общественных зданий и снабжения их горячей водой. Эксплуатация такой установки не требует наличия наружных сетей. Специфичным является только ее расположение — такие котельные возводят на крыше зданий. Топливом для них обычно служит природный газ.

Все крышные котельные делятся на:

  • стационарные,
  • блочно-модульные.

Стационарная крышная котельная должна обязательно изначально быть заложенной в проект здания. Пристроить ее к уже готовому объекту практически невозможно.

Альтернативой может стать блочно-модульная крышная котельная. Она изготавливается и поставляется на место монтажа для уже готового здания. Как и любая блочно-модульная котельная, крышная тоже имеет:

  • полную заводскую комплектацию;
  • фирменную гарантию;
  • отправляется заказчику максимально готовой к запуску и требует предельно коротких сроков для пуско-наладки.

Рис 1 Крышная блочно-модульная котельная для отопления многоквартирного жилого дома

Чаще всего мощность газовой крышной модульной котельной
варьируется от 0,5 до 3 МВт

Блочно-модульные крышные котельные изготавливаются индивидуально, под требуемые параметры заказчика. Сборка и испытания произволдятся в заводских условиях, а готовое изделие получает гарантию от изготовителя. Время для монтажа, подготовки и ввода в эксплуатацию требуется минимальное.

Оптимальна установка на плитах перекрытия технического этажа. При отсутствии технического этажа нужно особо обратить внимание на то, что модульная котельная не должна быть установлена непосредственно над жилыми помещениями. Необходимо также предусмотреть систему водоотводов и гидроизоляию (толщиной не менее 10 см).

Установка газовых крышных котельных на зданиях выше 26,5 м должна дополнительно согласовываться с пожарными службами.

Соблюдение тепловых графиков происходит в автоматическом режиме, при внештатных ситуациях производится прекращение подачи газа и вызов на объект обслуживающего персонала.

Рис. 2 Установка крышной блочно-модульной котельной на здание административно-офисного назначения

Индивидуальный тепловой пункт (ИТП) модульной крышной котельной можно расположить отдельно от нее. Например, в подвале или на цокольном этаже здания. Тепловой пункт – это комплекс устройств, которые служат своеобразным посредником между потребителем тепла и производящей его установкой. В многоквартирном доме тепловой пункт отвечает за распределение горячей воды между системами отопления, ГВС и теплоснабжения вентиляции.

ИТП осуществляет контроль и регулирование параметров теплоносителя, поддерживает защиту от аварийного превышения его параметров. Также в ИТП могут быть установлены счетчики тепла и другие приборы учета расхода.

Заказывайте крышную котельную напрямую у производителя!

В состав ГК Газовик входит две производственных площадки, на которых собираются блочно-модульные котельные.

Мы своими силами готовы осуществить все стадии от разработки проекта до финального монтажа.

Выбирайте выгодные цены и не переплачивайте посредникам!

Плюсы модульных крышных котельных

Крышные блочно-модульные котельные обладают рядом преимуществ:

  • Низкие теплопотери за счет короткой протяженности тепловых сетей;
  • Простота в монтаже и удобство эксплуатации за счет полной автоматизации;
  • Поддержание рабочего режима круглый год без остановок на ремонт и обслуживание;
  • Экономия производственных площадей;
  • Высокий КПД (90-95%) и экологичность за счет использования природного газа;
  • Отсутствие обслуживающего персонала, т. к. после запуска все процессы котельной полностью автоматизированы.

Комплектация газовых блочно-модульных крышных котельных

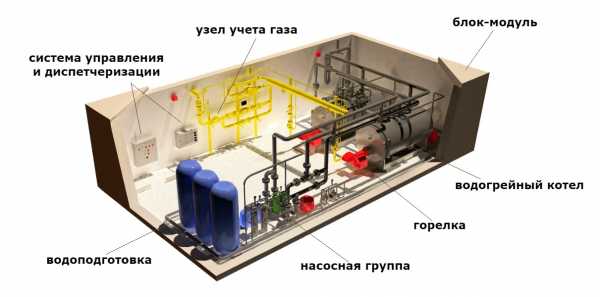

Рис.3 Основные узлы крышной блочно-модульной котельной

Стандартный комплект оборудования крышной блочно-модульной котельной:

  • Блок-модуль;

  • Водогрейный котел с газовой горелкой;

  • Насосная группа;

  • Система водоподготовки;

  • Система вентиляции;

  • Система управления и диспетчеризации;

  • Комплексы учета газа и тепловой энергии;

Комплект необходимого оборудования для конкретного проекта определяется после согласования с заказчиком.

gazovik-teploenergo.ru

Крышные котельные от производителя

Технические характеристики крышных котельных

Мощность (МВт)  до 5
Топливо Газ
Применяемые котлы
  • Viessmann
  • Buderus
  • ROSSEN
  • ЗИОСАБ
  • Polykraft
  • Энтророс
  • ICI Caldaie
Режим работы Автоматизированный
Контроль за работой Дистанционный (диспетчерский пульт, блок модемной связи)
КПД котлов 92-97%
Диапазон регулирования теплопроизводительности по отношению к номинальной, % 40-100
Регулирование горелок
  • Частное
  • Кислородное
  • Модулируемое
  • Двухступенчатое
Дополнительные исполнения
  • С гидравлическим разделителем
  • С теплообменниками закрытого котлового контура
  • Северное исполнение
  • Крышное исполнение
  • Исполнение для сейсмических районов
Дополнительное оборудование
  • Оборудование ГВС
  • Сетевые контура от 1 до 3
  • Дымовые трубы от 6 м
  • Кислородное регулирование (от 1,0 МВт)
  • Частное регулирование (от 1,0 МВт)
  • Давление газа: 50 мбар
Характерные особенности
  • Температурный график: 70-115/70 °С
  • Рабочее давление теплосети: до 6 бар
  • Водоподготовка: умягчение
  • Насосы: стандартного исполнения
  • Количество блок-модулей: от 1 до 8
Оформление
  • Сэндвич-панели
  • Профлист с утеплением из минеральной ваты
Виды поставок
  • Модульные котельные
Транспортировка Автомобильным транспортом
Рекомендации по применению
  • Закрытая система теплоснабжения
  • Зависимое или независимое подключение теплосетей
  • Нормативный объем подпитки
  • Среднее качество воды

Крышные котельные газовые используются в системах автономного отопления здания и располагаются на их крышах. Котельные используются в системах отопления, горячего водоснабжения и вентиляции, в объектах ЖКХ промышленного и коммерческого назначения.

Описание

Установка крышных котельных на газе целесообразна там, где нет центрального отопления или оно не справляется с должным обогревом квартир. Кроме того, эти котельные стоит устанавливать в новых микрорайонах городов. В таком случае не придется проводить дорогостоящие коммуникации по подключению зданий к центральной системе отопления. Крышные котельные работают в полностью автоматическом режиме. Они являются безопасными и экологически чистыми.

Преимущества крышных котельных

  • Низкий уровень шума при работе оборудования
  • Отсутствие вибрации
  • Относительно малый вес
  • Простота доставки и монтажа
  • Отсутствие продолжительных коммуникаций для подключения объекта к системам отопления, горячего водоснабжения
  • Возможность круглогодичного отопления помещений
  • Автономность оборудования позволяет не зависеть от систем центрального водоснабжения
  • Сокращение затрат на землеотведение, что несет прямую выгоду в условиях точечной застройки
  • Снидение теплопотерь в связи с крайне малой протяженностью теплотрасс, как следствие экономия топлива

Технические параметры крышных котельных

Мощность крышной котельной для производственных объектов не более 5МВт, для жилых зданий не более 3МВт. При установке крышной котельной на здании выше 26,5м (10 этажей включительно) требуется согласование с территориальными органами Управления Государственной Противопожарной службы и местными представителями Управления Государственной Противопожарной службы.

Некоторые ограничения

Мощность котельных установок для производственных объектов составляет не более 5 МВт, для жилых зданий не более 3 МВт. При установке крышной котельной на здании выше 26, 5 метров (десяти этажей включительно), требуется согласование с территориальными органами Управления Государственной противопожарной службы и местными представителями Государственной противопожарной службы.

Запрещено устанавливать крышные газовые котельные в:
  1. Дошкольных и школьных общеобразовательных учреждениях
  2. Медицинских и лечебных учреждениях с круглосуточным пребыванием людей
  3. Жилых корпусов санитарно-курортных заведений

Также не допускается смежное расположение с помещениями:

  1. В которых может находится 50 и более человек единовременно
  2. Промышленным помещениями которым присвоены категории взрывопожарной опасности А и Б

Помещение котельной

Оборудование крышной котельной размещается в отдельном железобетонном строении. Если изначально такое строение в проекте не предусматривалось, то разрешается установка блочно-модульных крышных котельных. Блочно-модульные крышные котельные в собранном виде доставляются на место их эксплуатации. Блок-модуль представляет собой цельную металлическую конструкцию на рамном основании, из сендвич-панелей или профилированного металлопроката утепленного минарельной ватой. Металлические несущие конструкции обрабатываются антипиренами. Пол внутри помещения крышной котельной обязательно покрывается гидроизоляционным слоем из негорючего материала. Блочно-модульные котельные устанавливаются на бетонной стяжке толщиной не менее 20 мм, либо на кровлю если покрытие достаточно прочное выполненное из негорючих материалов.

Система вентилирования

Крышные котельные в обязательном порядке оснащаются приточно-вытяжной вентиляцией. Она выполнена в соответствии с нормами СНиП II-35-76, СНиП 2.04.05-81. Непрерывно работающая приточно-вытяжная вентиляция необходима для обеспечения воздухом горелки котла, а также для проветривания самого помещения.

Противопожарные мероприятия

По требования правил пожарной безопасности крышные котельные устанавливаются таким образом, чтобы расстояние от входа в них не превышало 25 метров до входа на лестничную площадку подъезда. Если крыша здания имеет уклон 10 градусов и выше, то путь для экстренной эвакуации застилается настилом и ограждается перилами из термостойкого материала. Боковые стены крышной котельной не должны соединяться с жилыми, складскими или производственными помещениями. Если в здании высотой более 12 метров нет противопожарных гидрантов, то в таком случае к крышной котельной должен быть проложен противопожарный водопровод.

Дымовые трубы котельной

Диаметр и высота труб дымохода определяется в процессе проектирования. Верхняя часть дымохода не должна быть расположена ближе пяти метров от вентиляционной шахты здания. Если этого обеспечить невозможно, то в таком случае дымоход необходимо нарастить как минимум на 3 метра в высоту.

Обеспечение газом крышной котельной

Подача газа в горелку крышной котельной осуществляется только по отдельному трубопроводу. Врезаться в общую домовую газопроводную систему запрещается. Максимально допустимое давление подачи газа составляет 5 кПа. Если на крыше многоподъездного дома устанавливается две и более котельные, то подача газа к каждой из них делается по отдельному трубопроводу. Установка устройства отключения газа и продувки трубопровода строго обязательна. Это оборудование устанавливается внутри помещения котельной непосредственно на конце газового трубопровода. Каждая крышная котельная имеет в своем составе автоматическую систему оповещения и отключения газа при отклонении от нормального режима работы котла.

Электроснабжение и системы автоматики

Монтаж электрооборудования крышной котельной выполняется в соответствии с требованиями ПУЭ и СНиП II-35-76. Электрооборудование пожарных извещателей и системы контроля загазованности помещения устанавливается в соответствии с требованиями ПУЭ по первой категории надежности. Приборы КИП и автоматики отвечают нормам СниП 2.04.08-87, СНиП II-35-76.

Без наличия системы автоматического контроля загазованности помещения и пожарной сигнализации крышная котельная не может быть принята в эксплуатацию. Эти системы при опасных ситуациях обеспечивают немедленное отключение газа и подачу тревожного сигнала на центральный диспетчерский пульт. Наконец, каждая крышная котельная оборудована системой автоматического запуска оборудования после кратковременного перерыва подачи электроэнергии.

Котельные  производства ООО "Нефтегаз-Развитие" отвечает следующим нормативным документам:

  1. СНиП II-35-76 "Котельные установки"
  2. СНиП 42.01-2002 "Газораспределительные системы"
  3. "Правила устрайства и безопасности эксплуатации паровых котлов с давлением пара не более 0,07МПа (0,7кгс/см2), водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 388К (115С)"

ng-razvitie.ru

Плюсы и минусы крышных газовых котельных

  1. 1. Преимущества крышных газовых котельных
  2. 2. Недостатки крышных газовых котельных

Крышные газовые котельные в России появились в начале 2000-х и по сей день пользуются определённой популярностью. Основная причина востребованности — низкие теплопотери ввиду отсутствия длинных тепломагистралей, на которых теряется внушительное количество энергии.

Внешне крышная газовая котельная представляет из себя раздельную установку: на крыше здания располагаются баки, системы водоподготовки и само котельное оборудование, а насосы помещаются в цокольный этаж или подвал. Таким образом, всё здание как бы «пронизывается» котельными системами, обеспечивая хороший обогрев и бесперебойное ГВС.

На фоне достоинств недостатков у крышных газовых котельных сравнительно немного. Но давайте подходить к вопросу последовательно — сначала поговорим о достоинствах установок такого типа.

Преимущества крышных газовых котельных

  • Отсутствие необходимости в отдельном здании. В принципе, для нужд крышной газовой котельной подходят обыкновенные технические помещения, подвалы и чердаки: главное, чтобы они соответствовали требованиям пожарной безопасности.
  • Низкие теплопотери. Крышные котельные не требуют прокладывания длинных тепломагистралей, на которых теряется значительное количество тепла — около 15-20%. Использование крышных конструкций исключает такие потери.
  • Достаточно низкие требования. Крышные котельные — тот тип установок, которые практически не требуют дополнительных монтажных работ типа прокладывания дымоотводов и т. д. Современные требования позволяют установить такую котельную на любую многоэтажку высотой до 26,5 м.
  • Автоматизация системы. С современным оборудованием есть возможность свести взаимодействие оператора с системой к минимуму. Крышные газовые котельные оборудуются датчиками, сигнализациями и индикаторами, которые заявляют о себе в случае аварийной ситуации.

Крышные котельные достаточно просты в эксплуатации, их не нужно полностью останавливать после окончания отопительного сезона, что снижает уровень износа оборудования. Персонал может самостоятельно обслуживать котельную, привлекая специалистов со стороны только для периодических техосмотров или модернизации оборудования.

Но недостатки есть даже у такого универсального и неприхотливого оборудования. Давайте поговорим и о них.

Недостатки крышных газовых котельных

  • Ограничения по весу устанавливаемого на крышу оборудования.
  • Ограничение по высоте здания, на которое можно установить крышную котельную.
  • Необходимость соблюдения правил работы с газовым оборудованием.
  • Необходимость установки сложной системы автоматики и пожаротушения.

В частности, при строительстве крышной котельной на газе необходимо соблюдать все требования по работе с газовым оборудованием: отделывать технические помещения пожаробезопасными материалами, обеспечивать вытяжку и выход на крышу, обеспечивать системы эвакуации и устанавливать все необходимые датчики.

Все требования по газу и крышным газовым котельным приводятся в соответствующих СНиПах. При их соблюдении — и при проектировании котельной у опытных специалистов — проблем с установкой не возникнет на протяжении долгого срока.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Каскадные котельные

Подавляющее большинство котельных не используют свою тепловую энергию на 100%. Так, в отопительный сезон мощность расходуется всего на 50%, а в межотопительный — ориентировочно на 25%, которые приходятся на обеспечение объектов горячей водой.

Котельная 20 МВт

Котельная 20 МВт может иметь различные конфигурации и работать на том виде топлива, который удобен заказчику. Компания «АльянсТепло» предлагает проектирование, разработку, транспортировку, монтаж и пусконаладку котельных любого вида — в том числе на 20 МВт.

Как выбрать современную котельную

Можно ли представить себе жилой дом, любое бытовое, административное или социальное предприятие без современной котельной? Мы проживаем в средней полосе, а это подразумевает холодные зимы.

Зачем строить собственную мини-ТЭЦ?

Мини-ТЭЦ — это миниатюрная комбинированная электростанция, которая может стать основным источником электро- или теплоснабжения при отсутствии централизованного, полностью обеспечив потребителя нужной энергией.

www.kotel-modul.ru

Газовая котельная на крыше | Москва

  1. 1. Преимущества и недостатки газовых котельных на крыше
  2. 2. Разновидности газовых котельных на крыше

Крышные газовые котельные получили популярность среди потребителей с 2000 года. Удачное место расположения, сравнительная дешевизна используемого топлива — а в ней может использоваться исключительно газ, — компактность и возможность приобретения котельной для уже отстроенного здания сделали их необыкновенно востребованными. Рост популярности не снизило даже большое количество нормативов, правил и запретов, которые имеют газовые котельные на крыше из-за особенностей своего расположения.

По своей сути это источник отопления, расположенный на крыше жилого здания, в том числе многоэтажного. При этом тепловой пункт может располагаться как непосредственно на крыше, так и быть вынесен в подвал или на первый этаж.

Преимущества и недостатки газовых котельных на крыше

Сначала следует упомянуть недостатки, ведь их меньше. Первый и основной — огромное количество регуляций, ограничивающих возможность возвести именно этот отопительный пункт. Так, например, установка крышных котельных запрещается на зданиях, высота которых превышает 26,5 м. Это среднестатистический десятиэтажный дом.

Крышная котельная, как и любая другая, требует подготовленного помещения, построенного из пожаробезопасных материалов, с высотой потолков от 2,65 м, шириной от 1 м и высотой дверного проёма не менее 2,2 м, при этом выход должен осуществляться на крышу здания. Газовые котельные считаются опасным объектом, поэтому их возведение требует согласования с Ростехнадзором и противопожарной службой.

Кроме того, у котельной на крыше, работающей на газе (ошибочно употреблять "на газу"), должна быть идеально отлаженная автоматика, которая сводит участие человека к минимуму. При соблюдении всех правил пользователи получат внушительное количество преимуществ по сравнению с обычной городской котельной:

  • низкие теплопотери, достаточно большой КПД и общая эффективность;
  • бесперебойное тепло и горячее водоснабжение, не зависящее от городских коммунальных служб;
  • автоматизация — отсутствие потребности в найме постоянного обслуживающего персонала;
  • дешевизна и экологичность благодаря использованию природного газа.

Именно крышные котельные выбирают многие новые ТСЖ. На крыше достаточно свободного и неиспользуемого пространства, которое можно оборудовать с умом.

Разновидности газовых котельных на крыше

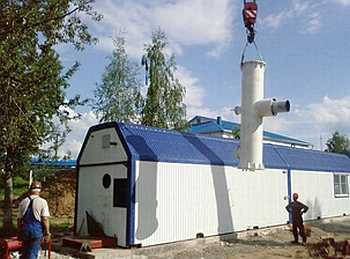

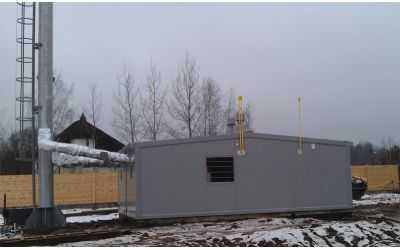

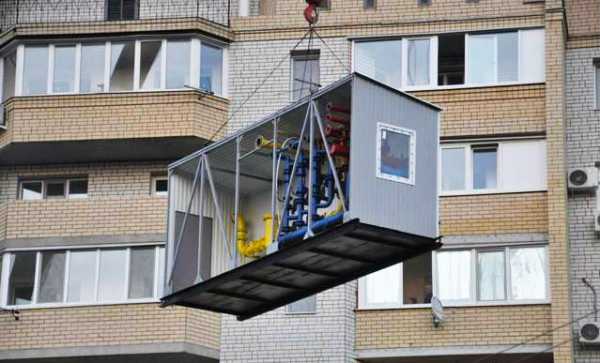

Котельные — и крышные, и любые другие — делятся на два вида: мобильные блочно-модульные и стационарные. Стационарные, как правило, возводятся одновременно с объектом, когда крышная котельная есть в проекте. Блочно-модульные собираются и комплектуются компанией-производителем, привозятся на место, а затем монтируются и запускаются.

Стоит отметить, что блочно-модульные котельные сейчас более распространены, чем стационарные, благодаря мобильности, скорости монтажа и пусконаладки, а также достаточной дешевизне, благодаря которой такая конструкция окупается всего за несколько лет.

Для расчёта стоимости котельной, пожалуйста,
заполните опросный лист на котельную.
Опросный лист можно заполнить в онлайн-режиме или скачать.

По всем возникшим вопросам:
многоканальный телефон: 8 (495) 781-81-55
электронная почта: [email protected]

Вас также может заинтересовать

Строительство дизельных котельных

Строительство дизельных котельных пользуется спросом в сфере обеспечения теплом и горячим водоснабжением крупных предприятий, производств, микрорайонов, по каким-то причинам отрезанных от газоснабжения.

Применение котельных на торфе

Как понятно из названия, котельные на торфе — это установки, вырабатывающие тепловую энергию путём сжигания кускового, гранулированного или фрезерного торфа. Преимущественно такие котельные используются для обеспечения теплом производственных помещений и зданий технологического характера. Температура теплоносителя котельных на торфе колеблется в пределах 95–115°С.

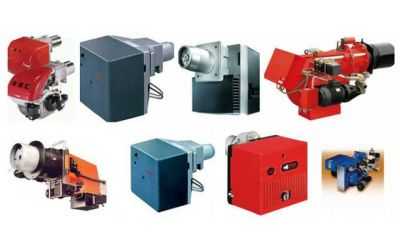

​Как подбирать горелки для котельных?

Современные автоматические горелки нужны в разных ситуациях — не только при строительстве новой котельной, но и при реконструкции или модификации старой, а также при оснащении «ручной» котельной системами автоматизации и контроля. Они в равной степени используются как в водогрейных, так и в паровых агрегатах.

​Реконструкция промышленной котельной

Проведенная вовремя реконструкция промышленной котельной повышает тепловую эффективность установки и влияет на вырабатываемое ей количество полезного тепла. Помимо этого, реконструкция увеличивает надежность оборудования и срок его службы, помогает сэкономить на водоподготовке и энергоносителе, снижает количество вредных выбросов и повышает качество услуг, которые котельная оказывает своему потребителю.

www.kotel-modul.ru

Крышные котельные от компании ИТГАЗ

Автономные системы отопления обеспечивают значительную экономию средств потребителя. Котельные крышные в нашей стране появились сравнительно недавно и успели заслужить популярность. Основная особенность данной теплотехнической системы является простота конструкции и расположение относительно источников потребления тепла.

Крышная котельная представляет собой комплекс оборудования, предназначенный для отопления и обогрева многоэтажных жилых и  общественных зданий, промышленных предприятий и т.д.

Они работают на всех основных видах топлива (газ, дизельное топливо, мазут и т.д.), полностью автоматизированы, что значительно снижает затраты на эксплуатацию и техническое обслуживание.

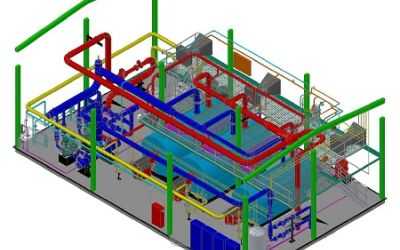

Рациональная компоновка оборудования в крышной котельной обеспечивает равномерную нагрузку на строительные конструкции и уменьшение уровня шума в жилых и служебных помещениях.

Основные этапы проектирования и монтажа крышной котельной

Теплотехнические пункты такого типа, как правило, поставляются предприятиями изготовителями в виде готовых узлов для дальнейшего проведения монтажных работ. В процессе подготовки к монтажу крышной котельной выполняется ряд мероприятий:


  1. Разработка технического задания, проведение теплотехнических расчетов и проектирование.
  2. Согласование документации с органами технического надзора.
  3. Монтаж и подключение оборудования всех основных элементов котельной.
  4. Пусконаладочные работы, введение крышной котельной в эксплуатацию и передача объекта заказчику.

В процессе выполнения проектных мероприятий учитываются следующие факторы:

  • Максимальная тепловая мощность котельной не должна превышать 3 МВт для жилых зданий (для промышленных предприятий – 5 МВт).
  • Высота здания – не более 26,5 м.
  • Давление газа в магистральной сети для жилых домов - 0,5 МПа для остальных - 0,6 МПа.

Точное соблюдение требований технических регламентов при проектировании такого рода объектов обеспечивает необходимый уровень его безопасности.

Характеристики теплотехнического пункта

Крышная котельная – это перечень оборудования, специально разработанный для автономных систем отопления зданий и сооружений. Подобного рода комплексы имеют следующие технические характеристики:

  1. Номинальная тепловая мощность котлов.
  2. Максимальная площадь отапливаемых помещений.
  3. Температура и давление теплоносителя на входном и выходном патрубке.
  4. Величина входного давления газа.
  5. Номинальная мощность и напор насосного оборудования.

У нас представлена обширная номенклатура оборудования для систем отопления с разными характеристиками, которые учитываются в процессе его подбора при проектировании.

Достоинства крышной котельной

Теплотехнические пункты данного типа получили распространение в силу своей простоты и надежности. Крышная котельная имеет следующие преимущества перед аналогичными системами:

  1. Низкие потери тепловой энергии и как следствие уменьшение издержек на отопление.
  2. Инженерные сети прокладываются внутри отапливаемого здания и имеют минимальную длину.
  3. Автоматизированная система управления с возможностью дистанционного контроля основных технологических параметров.

Предприятие «Итгаз» предоставляет полный спектр промышленных услуг по строительству объектов теплоснабжения любой сложности «под ключ».


abmk.itgaz.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
