Газовые горелки для отопления частного дома – Газовые горелки для отопления частного дома

Содержание

что это такое, бытовая форсунка в доме для котлов и баллонов с пропаном, гаража, печи, помещений

Газовые горелки или форсунки — это такие устройства, предназначенные для подготовки, сжигания газообразного горючего, поддержания температуры сгорания на нужном уровне.

Их устанавливают на разных типах оборудования: отопительных котлах, водогрейных колонках, теплогенераторах и другом.

Приспособления различны по мощности — выпускаются модели для промышленных нужд и бытового использования. Все они просты и безопасны в эксплуатации, отличаются высоким КПД, экономически выгодны.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

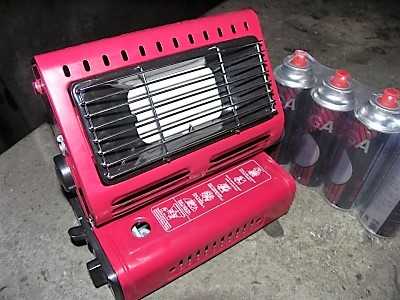

Форсунка к баллону с пропаном: что это такое?

Газовые горелки не просто выполняют функцию сопла, куда подаётся газообразное горючее, а смешивают газ и кислород из воздуха, обеспечивая стабильный состав топлива для устойчивого сгорания.

Газовоздушная смесь подаётся к выходным патрубкам, где зажигается от искры пьезоэлемента или электричества.

Для максимального удобства, надёжности и безопасности многие устройства комплектуются специальными аппаратами, автоматизирующими работу.

Горелки формируют открытое пламя, от них зависит безопасность работы котла отопления, расход газа, широта диапазона регулировок. По принципу нагнетания воздуха в топливный поток устройства для автономных систем делятся на две группы: атмосферные и турбированные (дутьевые).

Важно! Горелки для отопления работают на газе природном (магистральном) и сжиженном, который поставляется в специальных баллонах. Использование этого топлива экономически выгодно и безопасно, особенно для автономных систем.

Виды бытовых газовых горелок, применяемых в помещении

Газовые горелки бывают нескольких видов и применяются с разными типами котлов.

Атмосферные

Форсунки данного типа применяются в напольных и настенных котлах с открытыми камерами сгорания.

Работают аналогично конфорке на плите: газ смешивается с воздухом из окружающего пространства без искусственного нагнетания. Визуально представляют собой набор полых горизонтальных трубок с отверстиями сверху.

Газ подаётся через инжектор, воздух втягивается в поток за счёт разницы давления, образуется топливная смесь, которая воспламеняется от искры. Горение осуществляется через верхние отверстия. Факелы распределены по отведённой площади, за счёт чего обеспечивается

ogon.guru

отопление в частном жилище, необходимая мощность горелки

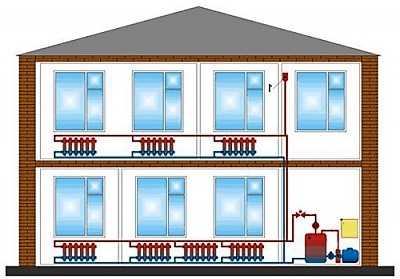

Отопление частного здания – это одна из главных задач, возникающая перед людьми, которые хотят жить в теплом и комфортном помещении.

До сих пор очень популярным способом считается использование печки, разновидность которой зависит от величины здания, предпочтений хозяев и других факторов.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Отопление в частном доме

Обогреть жилище можно с помощью:

  • Дровяной печи — для отопления используют торф, уголь, дрова;
  • Газовой — работает на сжиженном газе;
  • Чугунной конструкции — топливом являются торф, дрова, уголь, солярка;
  • Финской — используются только дрова;
  • Электрической.

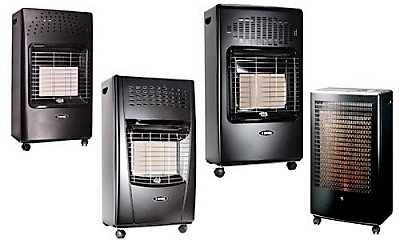

Преимущества газовой печи

Газовая печь в последнее время не зря становится очень популярным способом отопления дома, поскольку подключаться она может и к магистральной сети, и к обычному баллону с газом. Конструкция самая экономичная среди всех разновидностей печей.

Отличается агрегат такими положительными свойствами:

  • не представляет опасности для жизни людей;
  • может размещаться
    в домах
    , сделанных из любых строительных материалов;
  • для работы использует природный сжиженный газ;
  • имеет малый размер;
  • не выжигает в помещении кислород;
  • отличается большой экономичностью;
  • прост в эксплуатации;
  • долговечность и возможность работы без сбоев.
Элементы устройства. Виды горелок

Рассматриваемое оборудование обязательно включает в себя такие составляющие:

  • кирпичный или металлический корпус;
  • дымоход;
  • фундамент.

В корпусе находятся три элемента:

  1. Отопительный щиток.
  2. Топливник.
  3. Газовая горелка, которая является сменным элементом. Она бывает одно-, двухступенчатая и может иметь плавающую регулировку. При необходимости горелку можно заменить на более или менее мощную.

Работают такие печи в постоянном или временном режиме, что достигается за счет наличия автоматики. Принцип работы агрегатов довольно прост: в топливнике размещается горелка, в которой происходит процесс сжигания газа, последний выводятся через дымоход.

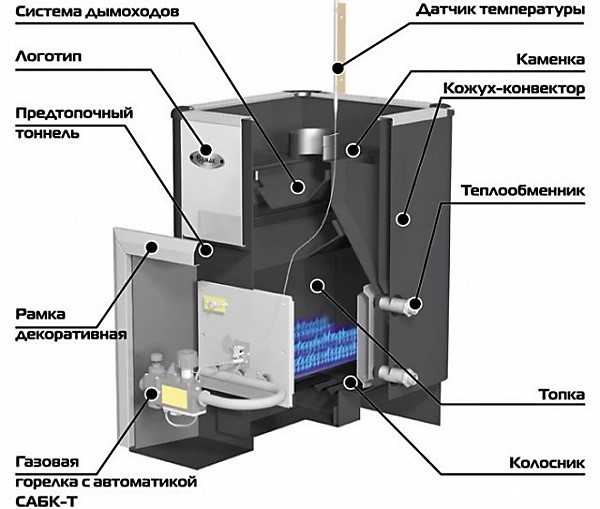

Фото 1. Схема внутреннего устройства газовой печи. Подписаны все основные части конструкции.

В том случае, когда планируется построить печь самостоятельно, внутри она выкладывается красным кирпичом. Если допускается использование в приборе дополнительных видов топлива, кирпич должен быть огнеупорным.

Сверху над топливником находится дымохо

ogon.guru

Горелка для отопления газовая


Бытовые газовые горелки для отопления дома, виды и требования

Несомненно, природный газ является наиболее удобным, экономичным и экологичным топливом. Но при этом он требует внимательного отношения к оборудованию процесса отопления. Бытовые газовые горелки для отопления – это устройства, в которых смешивается газ и кислород, находящийся в воздухе. Смесь, которая получается в результате, подается к выходным отверстиям, там она возгорает искрой от электричества или пьезоэлемента.

Строение бытовой газовой горелки

Конструкция бытовой газовой горелки для отопления должна качественно выполнять свои функции – обеспечивать смешение газа с воздухом, который необходим для его полного сгорания, надежность возгорания, стабильность процесса горения, полное сгорание при изменении нагрузки в значительном диапазоне.

Все это вероятно в том случае, когда вы применяете правильно сконструированную и верно установленную горелку. Если горелка качественная – об это может свидетельствовать еще и простота производства и монтажа, безопасность в эксплуатации и долговечность, отсутствие вибраций и шума. Если газовые горелки для отопления рассчитаны не несколько видов топлива, то должна быть предусмотрена возможность быстрого перехода из одного вида на другой.

В недавнее время возникло еще одно существенное требование к горелкам – конструкция должна обеспечивать малотоксичное сгорание. Это значит, что в процессе горения газа должно быть как можно меньшее количество токсичных оксидов азота и монооксида углерода.

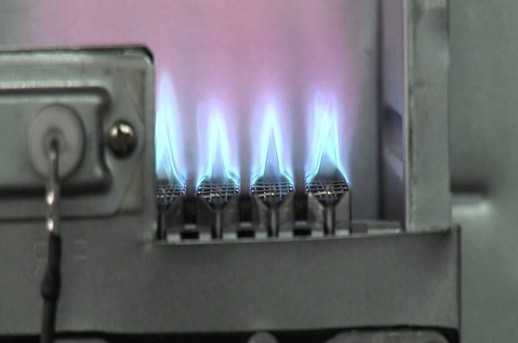

Атмосферные газовые горелки

Горение топлива в виде газа определяется способом и скоростью его смешения с воздухом (кислородом). Для небольших отопительных приборов обычно монтаж системы газового отопления подразумевает атмосферные и вентиляторные горелки.

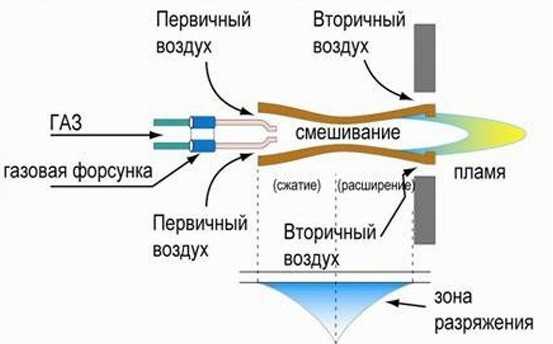

Принцип работы атмосферной горелки

Атмосферные горелки – это такие приборы, которые характеризуются предварительным смешиванием топлива и воздуха. Здесь не требуется дутьевой вентилятор.

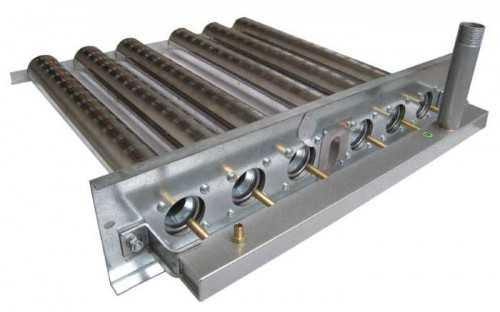

Такие горелки – это набор стержней, в которые подается газообразное топливо через специальный эжектор. Топливовоздушная смесь приходит в камеру сгорания через специальные отверстия, которые распределены по верхней образующей стержней. Электроды зажигания предназначены для воспламенения топливовоздушной смеси и в камере горения образуется много «факелочков» относительно низкой температуры. Как правило, такими горелками снабжены и настенные, и напольные котлы.

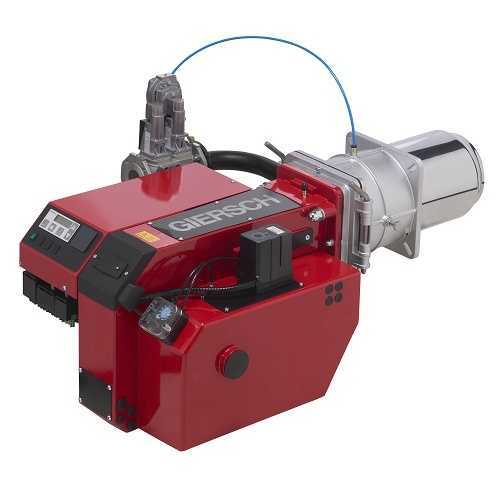

Вентиляторные газовые горелки

Установка газового отопления и его функционирование при вентиляторных горелках организованы по-другому. Такие горелки отличаются тем, что у них принудительная подача воздуха, производимая при помощи специального вентилятора. Также здесь предусмотрено точное регулирование подачи воздуха. Такие типы горелок используются только в котлах, имеющих закрытую камеру сгорания, которая часто работает под наддувом.

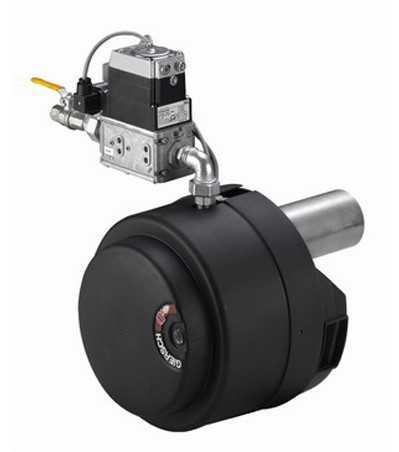

Вентиляторная газовая горелка

Вентиляторная газовая горелка для отопления дома подразумевает следующую систему функционирования: топливо смешивается с воздухом после того, как выходит из горелки. В современности вентиляторные горелки являются высокоавтоматизированными, а также имеют блочное исполнение. Как правило, такие автоматизированные блочные горелки ставятся на автономных котельных установках, имеющих мощность от 5 кВт и выше. Благодаря этому участие пользователя в управлении системой отопления минимизируется и сводится только одному – требуется сделать газовое отопление своими руками или с помощью специалистов и настроить его.

Автоматика вентиляторной горелки включает ее, а также контролирует безопасную эксплуатацию. Если появляется аварийная ситуация, горелка выключается в автоматическом режиме.

В каждой горелке такого типа есть газовый мультиблок. В него входят такие компоненты: реле, которое выключает горелку, если давление на входе становится ниже установленного; фильтр газовый; стабилизатор газового давления, который должен поддерживать постоянное давление на выходе при изменении давления на входе; регулятор расхода газа; регулятор стартового давления.

Монтаж газового отопления с автоматизированными блочными горелками – это компактность и удобство. Благодаря конструкциям таких горелок при необходимости можно очищать некоторые детали без разборки узла подвода топлива и непосредственно горелки.

Другие виды горелок

Среди других видов горелок можно назвать диффузно-кинетические и комбинированные. Диффузно-кинетические – это промежуточный вариант основных видов, принцип работы которого состоит в том, что воздух для сгорания топлива в камеру поступает лишь отчасти, а уже после добавляется в огонь. Обычно такие системы используются при отоплении промышленных помещений.

Диффузно-кинетическая газовая горелка

Комбинированные горелки обеспечивают использование газа, мазута или солярки. В одном блоке – функции горения газового или другого вида топлива. Такая система подойдет для тех, у кого нет подключения к магистрали, а самодельное газовое отопление такого типа только предвидится. Также можно использовать комбинированные горелки с целью экономии разного рода топлива.

otoplenie-doma.org

Горелка газовая для отопления дома

Немалое количество жителей городских многоэтажных домов устанавливают в своих домах индивидуальное отопление. Таким образом удается получить независимость от графика подачи тела в централизованных сетях и обеспечить разумную трату финансов за обогрев жилища.

В большинстве случаев за нагрев теплоносителя отвечает газовое оборудование. Одно из центральных мест в такой автономной системе занимает горелка газовая для отопления. О том, что это такое и как правильно подбирать съемный элемент – в нашей статье.

Содержание

Общая информация

В большинстве случаев напольные и настенные котлы уже укомплектованы таким изделием, и это самый лучший вариант. Производитель выбирает горелку согласно типу оборудования, правильно ее устанавливает и калибрует под определенные параметры, после чего котел уже готов к эксплуатации. Но также можно приобрести горелку отдельно, хотя это и не просто – нужно очень точно подобрать соответствующий элемент в соответствии с габаритами, чтобы в дальнейшем не пришлось переделывать котел.

Для чего требуется газовая горелка? Она формирует открытое пламя, от которого зависят такие параметры:

  • расход газа;
  • длительность эксплуатации теплообменника;
  • безопасность работы котла;
  • широта диапазона регулировок.

Когда функционирование бытовой газовой горелки затруднено, то и вся система не может работать с достаточной степенью надежности.

Эксплуатационные характеристики

К современным горелкам предъявляются обоснованные требования, которым они должны соответствовать. Благодаря оценке, основанной на этих критериях, удается выбрать наиболее оптимальный аппарат. В список параметров входят такие характеристики:

  • Качественное формирование газово-воздушной смеси является основной задачей газовой горелки для отопления. Производители направляют свои усилия в эту область, добиваясь максимальных результатов. В современные модели внедряются новые разработки и технологии, обеспечивающие высокий КПД сгорания топлива.
  • Конструкция обязана обеспечивать простоту монтажа/демонтажа бытовой газовой горелки при сохранении надежности и безопасности ее работы

Горелка с автоматической системой управления

  • Длительность эксплуатации у всех типов газовых горелок привязывается к времени эксплуатации всего котла. Для поддержания данного критерия используются высококачественные материалы.
  • При работе соблюдаются санитарно-гигиенические нормы. Важным параметром является пониженный уровень шума.
  • Обеспечить универсальность использования позволяют комбинированные конструкции, эксплуатируемые на разных типах топлива, например, газ-дизтопливо или пропан-метан. В такой ситуации важным является параметр перенастройки с одного типа топлива на другой.
  • Экологическая составляющая также занимает немаловажное значение в разных видах газовых горелок. Экспериментируя во время их производства с пропорциями для горения газ/воздух, инженерам удается найти наиболее оптимальный баланс по параметрам токсичности выб

www.teplo-ltd.ru

виды, выбор, настройка и чистка

Основной рабочий узел любого газового котла – это газовая горелка. Она обеспечивает подготовку воздушно-топливной смеси, подачу его в камеру сгорания и формирование устойчивого пламени. Именно газовая горелка для газового котла отопления определяет его экономичность и надежность. При выборе оборудования следует уделить особое внимание типу конструкции горелки и ее особенностям.

Устройство

Для полного сжигания природного газа и максимальной теплоотдачи его необходимо смешать с определенным количеством воздуха с нормальным содержанием кислорода, выступающего в роли окислителя. На выходе топливная смесь из газа и воздуха должна сгорать практически бесцветным пламенем с синеватым оттенком и максимальной температурой. По конструкции газовые горелки различаются по способу подачи газа и воздуха, смешиванию компонентов и способу формирования факела пламени.

В составе бытовых котлов отопления применяются в основном только два типа газовых горелок по способу подготовки топливной смеси:

  • атмосферные;
  • вентиляторные (надувные).

Кроме этого существуют диффузионные, инжекционные рекуперативные, регенеративные горелки, с предварительным полным или частичным смешиванием, но востребованы они в основном в промышленных котлах и технологическом оборудовании.  Атмосферные и надувные типы часто усовершенствуются с использованием отдельных аспектов, характерных для других типов конструкций, однако принцип действия остается неизменным.

Тип горелки определяет требования к конструкции камеры сгорания, теплообменника, эксплуатационные характеристики котла и способ отвода отработанных газов, выхлопа. Последний параметр является ключевым для выбора котла. Для атмосферных горелок обязательно нужен дымоход для поддержания естественной тяги. Для надувных достаточно вывести специальный коаксиальный дымоход за переделы помещения.

Для котлов отопления важно контролировать не только процесс горения как таковой, но и выходную тепловую мощность, ведь целью является нагрев теплоносителя и поддержания постоянной заданной температуры. Так определяется основная эксплуатационная характеристика – способ регулировки мощности:

  • одноступенчатая;
  • двухступенчатая;
  • с плавной регулировкой пламени;
  • модуляционные.

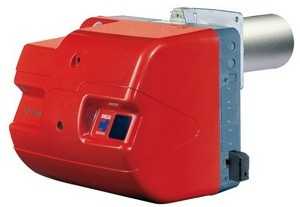

Одноступенчатая горелка Riello

В первом случае газовая горелка работает только в одном режиме полного сжигания всего поступающего газа. Основное преимущество – простая конструкция и, соответственно, низкая стоимость оборудования. Однако требуется постоянно включать и выключать подачу газа, чтобы поддерживать требуемую температуру теплоносителя. На выходе получается три существенных недостатка: повышенное потребление газа, сильные колебания температуры теплоносителя в котле, снижение ресурса при частом включении/выключении.

Двухступенчатый режим регулировки мощности позволяет работать котлу на полную мощность или только на 40-60%. Достигается это за счет ограничения поля горения газа, фактически перекрывая часть выходных сопел и ограничения объема поступающего газа или контролем давления на входе, уменьшая или увеличивая размер факела пламени.

Плавная регулировка пламени подразумевает регулировку объема поступающего газа на весь объем газовой горелки. Уменьшается или увеличивается размер факела пламени и соответственно результирующая тепловая мощность котла в пределах 40-100%.

Модуляционные горелки фактически комбинируют двух-, трехступенчатый способ с плавной регулировкой. Есть возможность ограничить поле горения, отключая часть сопел, а также регулировать размер пламени. В результате в полностью автоматическом режиме корректируется мощность от 10 до 100% при сохранении высокого КПД.

Атмосферные

Природный газ смешивается с воздухом непосредственно из помещения. Используется принцип простого эжектора. Газ поступает в сопла специальной формы внутри канала горелки, куда имеется доступ внешнему воздуху, а на некотором расстоянии формируется ряд выходных прорезей, куда поступает уже подготовленная газовоздушная смесь. На участке от сопла к выходному отверстию направленная струя газа образует разряжение, постоянно подтягивая воздух извне и перемешиваясь с ним.

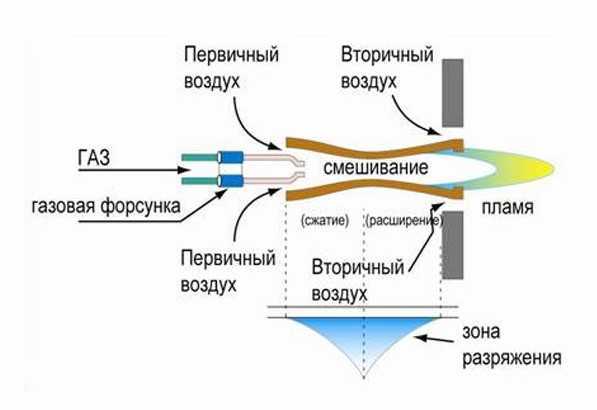

Схема работы атмосферной горелки

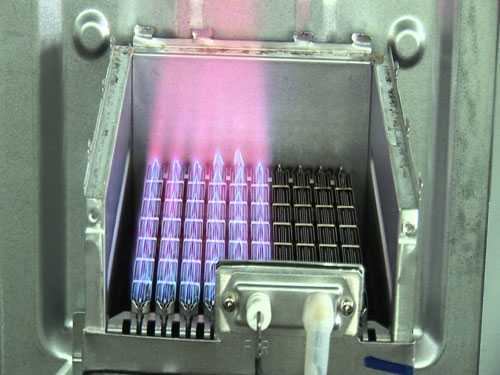

Поле горения в камере сгорания формируется рядами параллельных каналов, в каждом из которых установлено отдельное сопло.

После сгорания разогретый выхлоп поднимается под воздействием естественной тяги вверх к теплообменнику, отдавая часть энергии, и далее в канал дымохода. За счет перепада температуры воздуха внутри помещения и в дымоходе образуется тяга и движение воздуха, за счет чего к горелке постоянно поступает новая порция кислорода.

Преимущества:

  • простота конструкции, дешевизна компонентов;
  • энергонезависимость, горение и его поддержание происходит за счет налаженного процесса циркуляции воздуха и давления в газовой магистрали;
  • простой принцип регулировки выходной мощности;
  • бесшумность;
  • компактные габариты и малый вес;
  • простота установки, замены и обслуживания.

Недостатки:

  • обязательно требуется дымоход;
  • качество сгорания газа зависит от состава воздуха и от качества исполнения всех компонентов газовой горелки и уровня тяги, которая во многом зависит от внешних факторов.

Вентиляторные

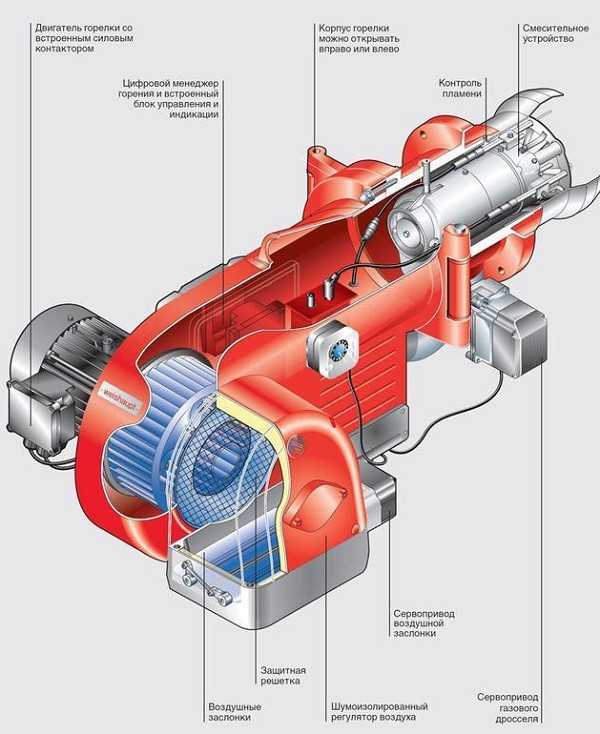

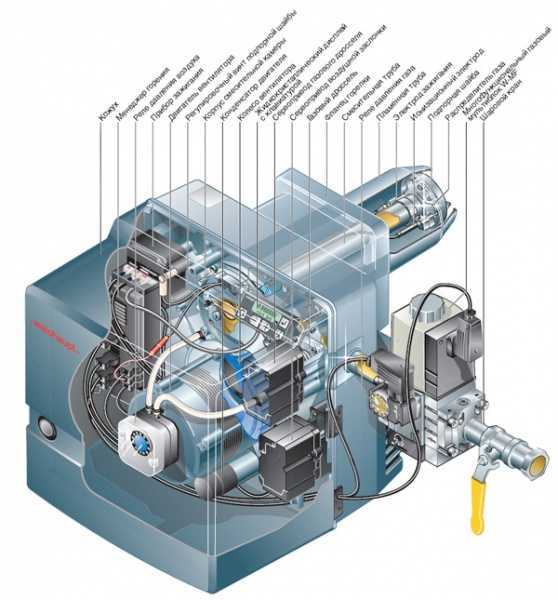

Схема устройства вентиляторной горелки

Надувные газовые горелки сложнее в конструкции и в управлении, зато обеспечивают практически полный контроль автоматикой процесса горения, выходной тепловой мощности и расхода газа. Воздух для смешения с природным газом берется извне помещения и подается в камеру сгорания принудительно с помощью производительного вентилятора. Управляя вентилятором и заслонкой, есть возможность строго регулировать пропорции газа и воздуха в зависимости от давления газа, режима работы котла и даже состава поступающего воздуха.

Отвод выхлопа и отработанных газов происходит принудительно. Нет нужды оставлять выхлоп слишком горячим, для поддержания тяги, а значит, больше тепла передается теплоносителю, повышая КПД котельного оборудования. Используется коаксиальный дымоход, состоящий из двух труб разного диаметра, притом одна вставлена внутри другой. По внутренней трубе отводится выхлоп наружу, а в промежутке между трубами поступает свежий воздух к горелке.

Так как подача воздуха, газа и их смешение происходит в принудительном порядке, надувные газовые горелки гораздо проще проектировать под использование нескольких типов топлива: газа и жидкого топлива (дизтоплива, бензина, этилового спирта и керосина).

Преимущества

  • полный контроль подготовки топливной смеси и горения;
  • широкий диапазон настройки мощности;
  • снижение общего потребления газа;
  • повышенный КПД котла;
  • возможность установки в квартирах или домах, не оборудованных дымоходом;
  • возможность комбинировать тип топлива без переделки и перенастройки горелки и камеры сгорания.

Недостатки:

  • высокая стоимость оборудования;
  • энергозависимость, если нет электричества – подача газа перекрывается;
  • обслуживание и эксплуатация только с привлечением специалистов.

Для беспрерывной работы котла с надувной газовой горелкой требуется установка ИБП (источника бесперебойного питания), а также желательно наличие стабилизатора напряжения.

Автоматические

Подготовка топливной смеси и поддержка процесса горени – достаточно простые задачи, и решаются за счет конструкции самой горелки, формы сопла, выходных форсунок. Блок автоматики в любом котле отопления отвечает за другие задачи:

  • поддержка горения запальника, розжиг с помощью пьезоэлемента или искровым разрядником;
  • регулировка тепловой мощности;
  • обработка любых нештатных ситуаций.

В числе последних учитываются:

  • отсутствие тяги для атмосферных горелок или проблемы в работе вентилятора для надувных;
  • низкое давление в газовой магистрали;
  • затухание пламени запальника или горелки;
  • превышение допустимой температуры оборудования.

Реакция на аварийные ситуации всегда одинакова – перекрыть подачу газа и по возможности сигнализировать пользователю о возникновении проблемы.

Настройка

Предварительная настойка требуется в обязательном порядке для атмосферных газовых горелок. Необходимо настроить заслонку для подачи воздуха, жиклер для дозировки газа и положение сопла так, чтобы на выходе получить пламя с равномерным горением и ровным голубоватым цветом, что будет сигнализировать о верной пропорции газа и воздуха.

В надувных газовых горелках подача воздуха автоматизирована и управляется электронным блоком управления. Первоначальные настройки практически не затрагивают механических компонентов системы, за исключением заслонки на входе подачи воздуха, что определяет максимальный и минимальный объем поступления.

Вентиляторные системы оборудуются редуктором, который нормализует давление на входе, чем решается проблема установка пропорций для газовоздушной смеси. В зависимости от рабочего давления в газовых трубах определяется режим работы редуктора.

Популярные модели

Обычно газовые горелки производятся специализированными заводами и после поступают на предприятия по сборке котлов. Это обеспечивает унификацию и повышает ремонтопригодность котельного оборудования. Распространенные отечественные модели:

  • КЧМ. Оборудована тремя каналами форсунок и предназначена в основном для установки на котлах «Контур». Часто используется для переоборудования твердотопливных котлов с возможностью комбинированного использования в качестве топлива газа и угля. Крепежная пластина, на которой закреплена горелка, обеспечивает простой монтаж/демонтаж. Регулировочная гайка для заслонки и жиклер располагается на внешней стороне, позволяя без демонтажа проводить начальную настройку.
  • «Очаг». Горелка с широким полем сгорания предназначена для котлов средней и высокой мощности. Снабжена механическим блоком управления и контроллером давления газа для полностью автоматической работы оборудования.
  • «Купер». Универсальная горелка, способная работать на газу, жидком топливе и предусматривающая установку в твердотопливных котлах в качестве запасного варианта. В числе достоинств компактный размер и удобная монтажная пластина, для установки без дополнительных слесарных и тем более сварочных работ.

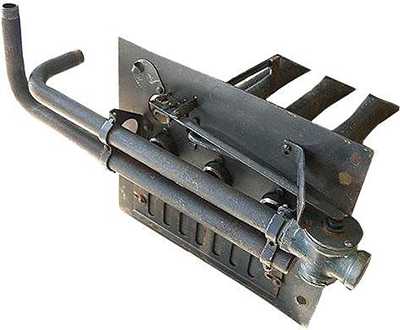

  • УГОП-П. Атмосферная газовая горелка, часто встречающаяся в отечественных котлах отопления. В числе особенностей, простота конструкции и ремонтопригодность. Однако надежность остается под вопросом, достаточно высокая чувствительность к чистоте подаваемого воздуха и газа.

Из зарубежных производителей выбор предстоит между:

  • Buderus
  • Lamborghini
  • Weishaupt
  • Cib Unigas

Основу ассортимента представляют вентиляторные горелки моноблочного типа мощностью до десятков мегаватт. Для частного дома интерес вызывают модели с тепловой мощностью до 100 кВт, которые устанавливаются на имеющиеся котлы отопления вместо старых горелок. Таким образом, без замены всего котельного оборудования получается повышение мощности и существенное улучшение эксплуатационных характеристик.

Как почистить

Со временем газовые горелки требуют очистки и технического обслуживания. Если в составе оборудования имеется фильтр тонкой очистки, то он обязательно прочищается или идет под замену. Если фильтра нет, то нужно прочистить сопла, в которых скапливаются пыль, грязь и маслянистые вещества, поступающие в них с газом.

Чистка выполняется сжатым воздухом, но только если его давление не превышает допустимого для данного типа горелки или просто струей воздуха. Сопла допускается чистить полимерными щетками средней жесткости с коротким ворсом, однако лучше справляются специальные чистящие составы, в которых любая грязь размокает и легко сходит без повреждения основы.

Часто забиваются выходные форсунки из-за грязи и пыли, поступающей с воздухом. Прочищать загрязнения следует либо специальными чистящими средствами, мыльным раствором, либо в сухом состоянии струей воздуха и щеткой средней жесткости.

Легко поддаются очистке атмосферные горелки. Достаточно легко разбираются и все элементы, доступны даже для самостоятельной чистки, без привлечения специалиста. Горелки надувные в обязательном порядке отправляются на ТО (техническое обслуживание) только в сервисных центрах или на месте мастером, если есть возможность вызвать его к себе домой.

udobnovdome.ru

Газовые горелки для котлов отопления, сборка агрегата своими руками

Котел – главный элемент отопительной системы частного дома. Приборы, работающие на газе, пользуются повышенным спросом, так как подобный вид топлива – один из самых дешевых на данный момент.

Качественная работа системы напрямую зависит от того, какие газовые горелки для котлов отопления устанавливаются, насколько профессионально производится их монтаж.

Функции

Подобные элементы печей и котлов – это конструкции, смешивающие газ и поступающий воздух. Состав идет к выходящим отверстиям, где происходит его возгорание от электрической или пьезовой искры, в итоге газ полностью сгорает. Пламя благодаря такому строению горит постоянно.

Газовые горелки дают надежное воспламенение, стабильное горение, полное сгорание топлива при любых нагрузках. Устройства, заводские или изготовленные своими руками, считаются качественными, если они соответствуют следующим признакам:

  • имеют простую конструкцию, легко монтируются;
  • отличаются долгим сроком эксплуатации, полной безопасностью функционирования;
  • сильно не вибрируют и не шумят;
  • при сжигании топлива в дымовых газах присутствует минимум вредных веществ.

Если горелка рассчитана на работу с различными видами топлива, то она должна быстро переходить с одного типа горючего материала на другой, без дополнительных конструкционных изменений.

Сегодня широкое распространение получили газовые котлы и печи с горелками атмосферного (с открытой камерой сгорания) и вентилируемого (с закрытой камерой) типов.

Атмосферные модели

Подобные элементы печей отопления сконструированы так, что подача воздуха в них осуществляется так же, как в газовую плиту.

Конструкция

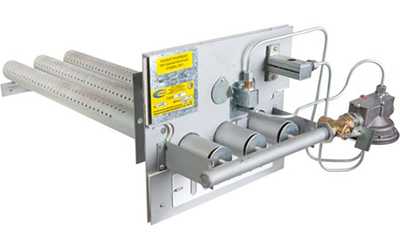

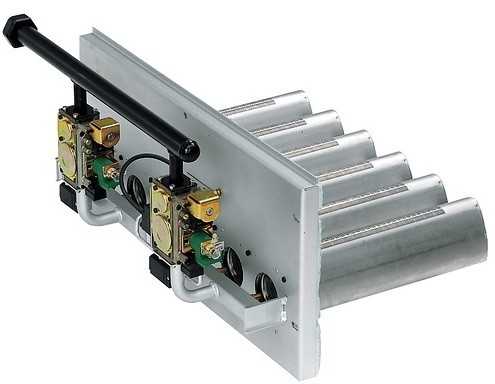

Атмосферная горелка — это одна или несколько трубок с проделанными в них отверстиями для выхода газа, который при смешивании с кислородом загорается от электрической или пьезовой искры.

Такой элемент котла, в отличие от газовой конфорки, имеет прямоугольную, как у теплообменника, форму. Благодаря этому нагрев становится более эффективным, увеличивается производительность и КПД всего отопительного оборудования.

Характеристики

Котлы с горелками атмосферного типа имеют простую конструкцию, но при этом небольшую мощность. Они удобны для отопления жилища загородного типа площадью не более 100 м2.

Еще на заводе такие приборы настраивают на работу с природным газом. Если появится необходимость сменить вид топлива, то переоборудование котла горелкой другого типа должен проводить только специалист.

Если требуется более мощное оборудование, то из соображений безопасности выбирают устройства, оснащенные горелками другого типа.

К достоинствам печей с атмосферными горелками относят бесшумность, небольшой вес, компактные размеры.

Сделать подобное оборудование своими руками возможно при строгом соблюдении технологии и правил пожарной безопасности.

Вентиляционные

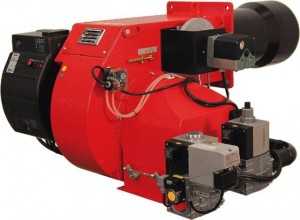

Подобные устройства также называют дутьевыми. Это конструкция в виде блока, в которой функционируют камера для сжигания топлива и один или несколько вентиляторов.

Котел или печь с таким дополнительным оборудованием – это бочка с двойными стенками, между которыми циркулирует энергоноситель, а внутри нее горит пламя. Отбор тепла происходит над горелкой и сбоку. Таким образом нагревается больше теплоносителя за малый промежуток времени.

Оборудование подобного типа покупают отдельно.

Принцип работы

Воздух принудительно подают электрические вентиляторы (один или несколько) встроенного типа. Идет он через особые каналы. Вентиляционные приборы применяются в котельном или печном оборудовании с закрытой камерой сгорания. Воздух и газ соединяются мгновенно.

Преимущества

Вентиляторные горелки повышают КПД газового котла, увеличивают его производительность, что приводит к экономии топлива и, соответственно, уменьшает траты на его оплату.

Главное преимущество вентиляторных моделей – полная автоматизация. Автоматика позволяет безопасно пользоваться котлом. Если топлива в прибор отопления поступает мало или слишком много, он автоматически перестанет работать. Таким образом, удастся избежать нежелательных ситуаций в виде аварий и поломок. Функционирование прибора начнется после ликвидации поломок.

Отопительное оборудование, оснащенное вентиляционной горелкой, надежное и безопасное, так как топливо любого вида сгорает в полностью изолированном отсеке.

Приборы с вентиляторными элементами могут работать на самом различном горючем материале: газе, мазуте, солярке, дровах, угле. Работа с первым из перечисленных видов топлива будет максимально эффективной при любом давлении в газопроводе. При смене топлива газовые горелки для котлов отопления легко меняются.

Виды

Горелки вентиляторного типа делятся на два типа: вихревые и прямоточные. У первых имеются круглые выходные отверстия, у вторых – круглые, прямоугольные или щелеобразные.

Минусы

У котлов и печей с вентиляционными установками высокий уровень шумообразования. Чтобы сделать их работу более тихой, на приборы отопления устанавливают глушилки. Также можно установить котел вдали от жилых помещений.

Функционирование подобных приборов отопления зависит от электричества, причем «кушают» они его достаточно много.

Стоят такие элементы печей отопления дороже приборов с атмосферными горелками.

Использование

Газовые горелки, изготовленные промышленным способом, имеют широкую сферу применения. С их помощью можно плавить, нагревать, обжигать стройматериалы, проводить их термическую обработку и осуществлять сушку.

Они являются частью водогрейных котлов, термических, сушильных, камерных, проходных, колпаковых, туннельных печей. С их помощью обжигают кирпич. Такое оборудование используют для прокаливания железосодержащих сплавов, коксовой и коксогазовой вагранки.

Самостоятельное изготовление

Для газовых горелок, изготовленных своими руками, необходимо получить сертификат качества, специальные документы, разрешающие их применение. Сбор этих документов займет достаточно много времени. Кустарное оборудование должно соответствовать определенным нормам качества и эксплуатации.

x-teplo.ru

Газовые горелки для котлов - классификация и возможности устройств

Одна из самых известных горелок

В системе отопления частного дома котел является главной составляющей. Поскольку сейчас газ — это самое дешевое топливо, то вполне понятно, почему отопительные газовые котлы пользуются повышенным спросом. Но разновидностей данных устройств настолько много, что рядовой потребитель порой теряется при выборе нужной модели. И если с самим котлом ситуация более или менее ясна, то с газовыми горелками для котлов отопления разберется не каждый.

Виды газовых горелок и принцип их работы

Данное устройство представляет собой прибор, в котором смешиваются газ и кислород, находящийся в окружающем воздухе. Полученная смесь подается к выходным отверстиям, где воспламеняется с помощью искры от пьезоэлемента или электричества. В результате появляется постоянное факельное пламя.

Газовые горелки различаются по функциональности и могут работать на различных видах топлива:

  • газообразном
  • твердом
  • жидком

Сейчас появились так называемые комбинированные элементы, которые могут потреблять разные виды топлива без переналадки оборудования. Кроме того, данные устройства различаются по способу подачи кислорода в камеру сгорания. Они делятся на:

  • атмосферные
  • вентиляторные
  • диффузно-кинетические

По типу регулирования пламени различают:

  • одноступенчатые
  • двухступенчатые
  • плавно регулируемые двухступенчатые
  • модулируемые устройства

Конструкция горелок должна отвечать всем требования безопасности, обеспечивать стабильное пламя, а также быстрое и надежное воспламенение газовой смеси. Кроме того, качественный фитильный элемент должен отличаться простым монтажом, длительным сроком эксплуатации, отсутствием шума и вибрации.

Горелки атмосферного типа

Данные устройства используют, как правило, в напольных котлах небольшой мощности, способных обогреть частный дом площадью до 100 квадратных метров. Они входят в комплектацию газового котла, который еще на заводе настраивается на потребление природного газа. Если возникнет необходимость смены топлива, то такой котел переоборудуется другим типом горелки, причем делать это должен специалист.

Горелки атмосферного типа

Принцип работы атмосферных фитильных элементов заключается в том, что воздух подается естественным путем к месту смешивания его с газом и воспламенения. Воспламенение происходит при помощи пьезорозжига или электроподжига.

Конструкция такой горелки представляет собой полую трубку с многочисленными отверстиями или несколько трубок, в которые под давлением поступает газ.

К достоинствам данных устройств можно отнести:

  • надежность и простоту
  • безопасность
  • бесшумность
  • компактность
  • малый вес

Вентиляторные устройства

Устройства этого типа еще называют наддувными, или дутьевыми, так как воздух подается в камеру сгорания с помощью встроенных вентиляторов. При их использовании повышается КПД газового агрегата, что положительным образом влияет на экономичное расходование топлива. Если атмосферные горелки входят в комплектацию газового котла, то вентиляторная является дополнительным оборудованием и приобретается отдельно.

Используют данные устройства в агрегатах с закрытой камерой сгорания. Примечательно, что воздух подается в горелку дозированно, при этом смешивание газа и воздуха происходит мгновенно.

Современные газовые горелки для котлов отопления отличаются высоким уровнем автоматизации. Они представляют собой блок, в котором само устройство для сжигания газа совмещено с вентилятором. А автоматика обеспечивает безопасную эксплуатацию газового оборудования.

Важно! При недостаточном или излишнем поступлении топлива устройство выключается автоматически, что препятствует возникновению аварийных ситуаций. Запустить работу газового агрегата в этом случае можно только после полного устранения неполадок.

Вентиляторные устройства

Вентиляторные горелки разделяются на вихревые и прямоточные. Вихревые устройства оборудованы выходными отверстиями только круглого сечения. У прямоточных наддувных устройств эти элементы могут быть круглыми, в виде щели или прямоугольного сечения.

В фитильных приборах вентиляторного типа топливо сгорает в изолированной камере, что обеспечивает дополнительную безопасность при эксплуатации котла. К достоинствам данных устройств можно отнести и высокий КПД газовых агрегатов, обусловленный особой конструкцией теплообменника.

К недостаткам элементов вентиляторного типа относятся:

  • высокий уровень шума, производимого встроенным вентилятором
  • энергозависимость
  • излишний расход электричества
  • высокая стоимость в сравнении  с агрегатами, оборудованными атмосферными горелками

Уровень шума создает в большей степени не вентилятор, а поток газа и воздуха, выходящий под давлением из сопла горелки. Для уменьшения этого недостатка в современных отопительных котлах устанавливают глушитель.

Однако, несмотря на недостатки и повышенную стоимость, вентиляторные горелки увеличивают производительность газового котла. Они могут быть использованы, если вместо газа применяется мазут или солярка, дрова или уголь. Если топливом является газ, то наддувное устройство эффективно работает при любом давлении газа в магистральных трубопроводах.

Диффузионно-кинетические горелки

Существует два типа газовых горелок: атмосферные и надувные

Этот тип устройств занимает промежуточное положение между наддувной и атмосферной горелкой. Принцип его работы заключается в том, что воздух, необходимый для сгорания топлива, поступает в камеру частично и уже после добавляется в пламя. Данные устройства в бытовых котлах применяются редко. Чаще всего они используются для промышленных установок.

Разновидностью диффузионных устройств являются подовые горелки, которые располагаются в нижней части камеры сгорания.

Комбинированные устройства

Они позволяют использовать в качестве топлива газ, мазут или солярку. При этом не требуется дополнительный демонтаж или монтаж оборудования. В одном блоке совмещены функции для горения газообразного или другого вида топлива. Это актуально для тех домовладельцев, у которых магистрального газа пока еще нет, но он предвидится в будущем. Или для экономичного расходования того или иного вида топлива.

Такие газовые горелки для отопления обычно полностью автоматизированы для управления режимом горения, мощностью пламени и прочими процессами в работе котла. Умная автоматика позволяет минимизировать участие человека в управлении газовым оборудованием.

Обратите внимание! Однако в связи со сложностью устройства, низким КПД и высокой стоимостью газовое оборудование с таким типом горелок не нашло широкого применения среди потребителей.

К недостатку данных горелок относится и довольно сложный процесс переключения отопительного агрегата при смене вида топлива, требующий высоких профессиональных навыков специалиста газовой службы.

Функция регулирования пламени

Горелки подразделяются и по виду регулировки пламени.

Одноступенчатые

Одноступенчатая горелка может работать в одном режиме. Если при этом имеется автоматика, происходит частое отключение и включение горелки, когда достигается заданная температура теплоносителя. Это снижает срок её эксплуатации и вовсе не повышает производительность газового оборудования.

Двухступенчатые

Дизельные двухступенчатые горелки

Двухступенчатые устройства могут работать в двух режимах, или на разной мощности пламени. Если одна ступень позволяет котлу функционировать на 100%, то при переходе на вторую мощность отопительного оборудования снижается на 50-60 %.

Переключение с одного режима на другой происходит автоматически по команде специальных датчиков, которые регулируют температуру теплоносителя, или при изменении давления газа в магистральном газопроводе. Переход на более щадящий режим горения приносит свои выгоды — экономится газ или другое топливо, продлевается срок эксплуатации всего оборудования за счет снижения количества включений и отключений.

Двухступенчатые горелки могут иметь функцию плавного переключения с одного режима на другой.

Модулируемые

Модулируемые горелки наиболее функциональны и экономичны. Принцип их работы заключается в плавном регулировании горящего пламени, в результате чего мощность отопительного котла может варьировать в диапазоне от 10% до 100 %.

По регулированию пламени данные устройства подразделяются на горелки:

  • с механической системой регулирования
  • с пневматической
  • с электронной

Преимущества модулируемых горелок заключаются в минимальном количестве циклов «включить-выключить», что самым положительным образом влияет на эффективность работы всего отопительного оборудования и продлевает срок его эксплуатации. Кроме того, при использовании газовых котлов с модуляционной горелкой экономия топлива достигает 15 % и более при правильно настроенном оборудовании.

Подобные горелки могут быть использованы в действующих котлах с другим типом этих устройств. Менять дорогостоящий котел не потребуется, нужно будет лишь приобрести саму горелку и вызвать специалиста для её установки, а также отрегулировать работу всего оборудования.

Маркировка газовых горелок

Газовые горелки Giercsh MG20-LN

Все фитильные устройства, как и любое другое оборудование, маркируются согласно принятым нормам и правилам. Приведем краткий пример маркировки элементов, указывающей на их функциональность. Тип устройства обозначается буквами, где «Г»  показывает, что перед вами именно горелка.

Если стоит ГМ, значит, данное устройство предназначено для использования в котлах, где в качестве топлива применяется газ и мазут.

Дс — означает, что у горелки удлиненная газовая часть.

Р — ротационная горелка.

П — в данном устройстве применяется форсунка с ротором, вращающимся направо.

Л — вращение ротора происходит в обратную сторону (по ходу часовой стрелки).

Важно! Куда вращается ротор в форсунке, зависит от места установки самой горелки в камере сгорания.

Заключение

Если для отопления загородного дома выбирается отопительный котел, то при его приобретении необходимо обращать внимание не только на его мощность и прочие функциональные возможности, но и на тип газовой горелки. Поскольку от этого устройства зависит и тепло в доме, и экономичный расход топлива, и срок эксплуатации всего оборудования.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

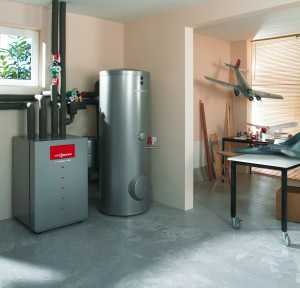

Газовый котел для отопления частного дома

Газовый котел представляет собой отопительную систему, внутри которого в специальной установке сгорает газ. Тепло, которое высвобождается при сгорании этого газа, нагревает воду в специальных цилиндрах. Затем, эта нагретая вода поступает в специальную емкость, откуда она начинает свой путь по батареям.

Несмотря на то что принцип работы данной отопительной системы можно описать коротко, на самом же деле это оборудование имеет очень сложное строение. Также следует отметить, что все приспособления, которые установлены в котле, направлены на обеспечение безопасности, при отсутствии вмешательства со стороны человека.

В этой статье речь пойдет о газовых котлах, об их устройстве, автоматике, а также о том, как выбрать правильный вариант.

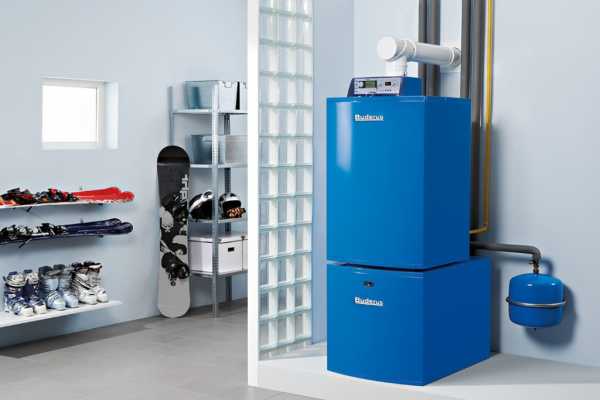

Устройство газового котла

Как уже было сказано, это приспособление имеет очень сложное строение. Здесь будут рассмотрены основные составляющие этих отопительных систем.

  1. Газовая горелка. Это составляющее является одним из самых главных элементов котла. Она находится внутри камеры сгорания и имеет вид стержня, на котором и образуется пламя при включении прибора. Особенностью этого элемента является то, что они имеют возможность регулировать процесс горение. Регулировка может быть ручным и автоматическим. Если она ручная, то хозяин сам может настроить определенную силу горения, экономя, таким образом, топливо. Если регулировка автоматическая, то система сама настраивает интенсивность пламени.
  2. Теплообменник – это небольшая конструкция, которая нагревается от теплоты сгорания газов, и держит в себе это тепло. Затем это тепло нагревает  воду. Исходя из этого, можно сказать, что теплообменник – одна из важнейших элементов газового котла. Различают несколько разновидностей теплообменников по материалу изготовления:
    • Стальные. Теплообменники, которые сделаны из стали имеет способность к хранению тепла, но они подвержены коррозии и быстро изнашиваются. Идеально подходит для тех котлов, которые предусмотрены на работы низкой мощности.
    • Нержавеющая сталь. Конструкции, изготовленные из такого материала, покрыты сверху термостойкой краской. К тому же такие теплообменники не подвержены коррозии, поэтому срок службы больше, чем у стальных теплообменников.
    • Чугун. Чугунные конструкции самые дорогие и востребованные. По качеству они сильно преобладают над первыми двумя. Срок службы у этих теплообменников очень большой. Из недостатков можно отметить слишком большой вес, что делает весь конструкцию тяжелым.
  3. Циркуляционный насос – не менее важная часть газового котла. В его устройство входят поршень и трубы, по которым по направлению к теплообменнику или от него передвигается вода. Желательно, чтобы трубы были сделаны из меди.
  4. Расширительный бак представляет собой небольшую емкость, куда будет втекать излишек жидкости – теплоносителя, когда она будет нагреваться. Расширительные баки бывают определенных размеров, который рассчитывается из соображения, что 10% жидкости, имеющийся в котле будет вливаться в бак.

Виды

Газовые котлы для дома можно классифицировать по нескольким параметрам:

  1. Классификация по месту монтажа. По этому параметру котлы можно сгруппировать следующим образом:
    • Настенные. Представители этого типа устанавливаются на стене. Основными достоинствами этих котлов являются компактность, отличное сочетание с интерьером помещения, низкая стоимость, и простота установки. Представителей этого типа по-другому еще называют мини-котлами. Настенные котлы применяют в двух случаях:
      • Если требуется соорудить собственную систему отопления в загородных домах.
      • Для отопления квартир в многоэтажных домах. В этом случае задержки подачи тепла и горячей виды не страшны.

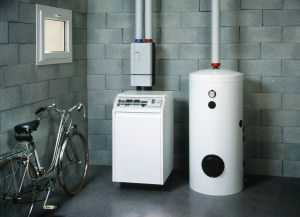

    • Напольные. Этот тип котлов появилась на рынке давно, и вот уже на протяжении нескольких лет продолжает оставаться без всяких изменений. Газовые горелки таких котлов обычно изготавливаются из чугуна и стали.
  2. Классификация по функциональным возможностям. По функциональным возможностям все газовые котлы можно подразделить на две группы:
    • Одноконтурные котлы. Газовая горелка таких котлов одноступенчатая. Это значит, что такие системы могут быть использованы только для отопления помещения. Если есть необходимость в горячей виде, то следует закупить отдельный бойлер, который также встраивается в систему котла. Но это обойдется очень дорого, так как стоимость бойлера, и сам процесс монтажа представляют собой довольно сложные занятия, что и увеличивает материальные затраты.
    • Двухконтурные. Газовые горелки таких котлов двухступенчатые, что значит, что они в состоянии отапливать помещение, и обеспечивать жителей горячей водой. Но следует учесть, что эти два процесса не могут идти одновременно. Система устроена так, что если кран закрыт, то система автоматически переходит к режиму отопления, а если кран открыть, то режим отопления прекращается, и система переходит в режим водонагревания. У этого вида котлов есть еще один нюанс: если горячая вода не использовалась в течение нескольких часов, то сначала некоторое время будет течь холодная вида, которая постепенно будет заменяться на горячую. Время течения холодной воды зависит от расстояния между краном и котлом, а также от диаметра трубы, которая соединяет кран и конструкцию котла. В идеале расстояние между котлом и краном должен быть меньше 7 метров.

Плюсы и минусы

Как и все другие приспособления, газовые котлы тоже имеют свои недостатки и преимущества, но минусов гораздо меньше.

Итак, плюсы:

  1. Легкость монтажа. При установке газовых котлов пользуются обычными крепежными элементами и соединительными трубами. Использование таких простых приспособлений исключает возможность возникновения каких-либо трудностей в ходе монтажа.
  2. Высокий показатель КПД. В газифицированных системах отопления предусмотрено использования специальных насосов, которые заставляют воду под большим давлением двигаться вперед. Благодаря этому это устройство может согреть помещения большой площади.
  3. Низкая стоимость. Приобретая газовые котлы, можно сэкономить немалые деньги.
  4. Безопасность. Газовые котельни устроены таким образом, что риск пожара сведен к минимуму, хотя в любом случае хозяин сам должен соблюдать требования пожарной безопасности. Также сведены на нет возможность отравления продуктами сгорания.
  5. Датчики. Эти датчики показывают температуру, уровень топлива и другие данные, что в целом делает устройство вполне удобной для эксплуатации.
  6. Компактность. Современные котлы очень сложны в строении, но, несмотря на это занимают мало места и без труда вписываются в любой интерьер.
  7. Долговечность. Если теплообменник сделан из стали, то срок службы составит более 20 лет, а если из чугуна – более 50 лет.

А теперь о недостатках. Их всего два:

  1. При остановке газового отопления в дачном доме придется согласовывать все свои действия со специальными органами. Этот процесс может затянуться надолго.
  2. В экономическом плане имеет смысл устанавливать это приспособление только в том случае, если общая площадь отапливаемой территории превышает 100 кв. метров.

Безопасность и автоматика

Первые газовые котлы представляли большую опасность, так как в случае каких-либо неисправностей в системе, возникал пожар, или же выделялись отходы сгорания газов, в частности угарный газ.

Современные котлы можно отнести к классу SMART, так как они обладают всеми защитными механизмами. К ним относятся следующие механизмы:

  • защита от погасания огня.
  • защита от превышения от выходной температуры.
  • защита от появления утечек
  • защита от резких изменений показателей давления.

Также современные котлы обладают системами, которые способны предупреждать о грядущих неисправностях и неполадках.

Но наличие всех этих защитных и предупредительных механизмов не говорят о том, что можно полностью положиться на безопасность техники. Хозяину, в любом случае следует выполнять все требования по эксплуатации котла, и соблюдать правила пожарной безопасности.

Мощность

Мощность обычных бытовых котлов составляет в среднем 35 -40 кВт. Если конструкция имеет именно такую площадь, то он способен за одну минуту выработать до 20 литров горячей воды, а площадь отопления у этих котлов равняется примерно 200 кв. метров.

Если же дом имеет малую площадь, и в доме живут 2-3 человека, то вполне хватит вариант мощностью 25 кВт.

Многие люди полагают, что нужно купить вариант высокой мощности и при этом не возиться с расчетами. На самом деле они заблуждаются, так как эти приспособления имеют склонность к выходу из строя из-за того, что они просто недовыполняют свою норму.

Если, например, для малой площади был приобретен вариант высокой мощности, то система переходит в режим импульсной работы, то есть будет постоянно отключаться и включаться поочередно. Это вредно сказывается на горелке и на теплообменнике.

Как выбрать

Хороший и долговечный вариант тот, в котором нет никаких поломок и недоработок. Перед тем как выбрать, тот или иной вариант, следует учесть следующее:

  • Мощность котла ни в коем случае не должен превышать тот показатель, который необходим для данной площади.
  • Теплообменники должны быть сделаны из нержавеющей стали или из чугуна.
  • Должен обладать всеми защитными механизмами.
  • Трубопроводы должны быть сделаны из бронзы.

Схема отопления частного дома

Схема отопления частного дома довольно проста и основывается на том, что вида в теплообменнике нагревается от энергии, выделившийся при сгорании газа.

Сначала, газ, попадая камеру сгорания, полностью сгорает, от пламени, которая находится на горелке. При этом выделяется тепло, которое направляется в теплообменник. Тут она нагревает теплоноситель – воду. Нагретая вода с помощью насосов передается по трубам и во все радиаторы помещения. Так происходит отапливание дома.

homehill.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
