Котел BaltGaz 14 Turbo
Настенный котел BaltGaz Turbo 14
Котел отопительный газовый настенный двухконтурный с принудительной циркуляцией теплоносителя с закрытой камерой сгорания BaltGaz 14 Turbo, изготовлены в соответствии с ТУ 4931−011−26985921−2012 (ГОСТ Р 51733−2001, ГОСТ 20548−87, ГОСТ Р 54438–2011, ТР ТС 016/2011, ТР ТС 004/2011, ТР ТС 020/2011).
Котел BaltGaz предназначен для отопления жилых и неопасных производственных помещений. Также котел предназначен для горячего водоснабжения (далее – Г В С) в санитарных целях.
Управление настенным котлом BaltGaz Turbo 14
Основным управляющим элементом котла является плата электронная, которая контролирует всю работу аппарата. Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и безопасности. Вся информация о состоянии аппарата выдается на ЖК-дисплей в режиме реального времени. Всe управление котлом осуществляется с панели управления. Если к котлу подключен выносной пульт, то управление осуществляется с него, кнопки панели управления не активны.

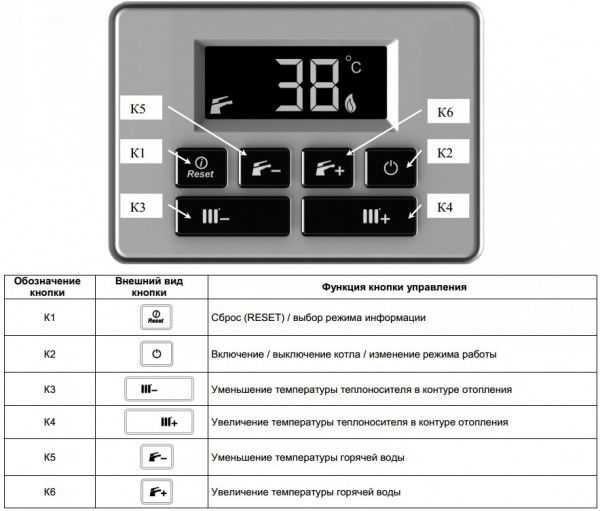

В центре панели управления котла BaltGaz расположен жидкокристаллический дисплей, отображающий при нормальной работе котла температуру в активном в данный момент режиме (при работе в режиме отопления – температуру воды в системе отопления на выходе из котла, при работе в режиме Г В С – температуру Г В С на выходе из котла). В случае возникновения неисправности вместо значения температуры отображается код ошибки.

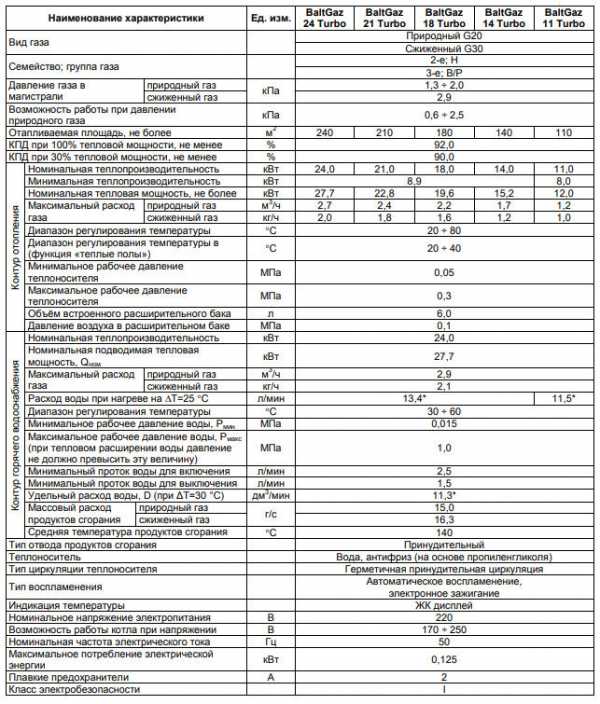

Технические характеристики BaltGaz Turbo 14
Технические данные на котел BaltGaz 14

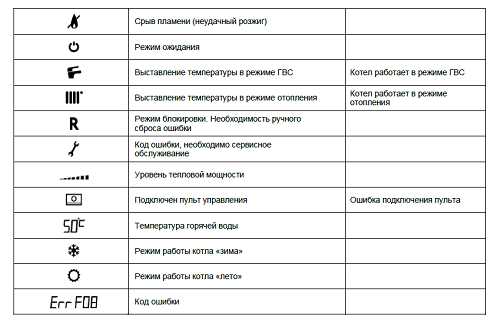

Символы на дисплее отображают режим работы котла. Вокруг дисплея расположены 7 кнопок управления котлом. Назначение кнопок управления и отображаемых на дисплее символов представлены в нижеприведенных таблицах.
Котел BaltGaz Turbo 14 режимы работы
Котeл может работать в следующих режимах:
- режим ожидания;
- режим «лето»;
- режим «зима».
При подключении котла к сети электропитания, он автоматически входит в тот режим работы, в котором находился в момент отключении от сети.
Для перевода котла в рабочее состояние необходимо нажать кнопку.
Режим ожидания:
В режиме ожидания команд пользователя на дисплее отображается символ. Котел не работает, но сохраняется возможность включения функции анти-замерзания.
Режим «лето»:
В режиме «лето» котел работает только на систему Г В С. Котел игнорирует сигналы комнатного термостата и датчика температуры контура отопления. При работе в данном режиме на дисплее отображаются мигающий символ текущего режима и текущая температура. Диапазон регулирования температуры горячей воды от +30 С до +60 С.
Режим «зима»:
В режиме «зима» котел работает и на отопление, и на Г В С. При работе в данном режиме на дисплее отображаются мигающий символ текущего режима и текущая температура. Запрос на Г В С является приоритетным для запроса отопления.
ВНИМАНИЕ!
Возможность поддержания заданной температуры в режиме Г В С ограничена минимальной тепловой производительностью котла. Поэтому при повышенной температуре воды на входе в контур Г В С (в летнее время) и малом её расходе, температура воды на выходе из контура ГВС может значительно превышать заданную.
Дополнительные функции:
Котёл наделен дополнительными функциями, которые можно использовать при определённых режимах работы. Эти функции обеспечивают дополнительную безопасность и простоту при эксплуатации и обслуживании котла.
Функция анти-замерзания:
Функция анти-замерзания – это встроенная система защиты от замерзания котла. При понижении температуры воды в системе отопления ниже +7 °С включается насос и при повышении выше +7 °С выключается. Если температура опустится ниже +4 °С, горелка разжигается, котел начинает работать на минимальной мощности до тех пор, пока температура не достигнет +25 °С.
Данный режим активируется автоматически, если выполнены следующие условия:
- котел подключен к электросети и к линии газоснабжения;
- котел не находится в заблокированном состоянии из-за неисправности;
- давление в системе отопления соответствует установленным параметрам.
Функция проверки замерзания теплообменника:
Функция проверки замерзания теплообменника предотвращает аварийную ситуацию при включении котла, когда контур отопления возможно заморожен (например, после длительного отключения электропитания). При температуре воды в системе отопления меньше или равной +3 °С включается насос на 3 минут. Если после 3 минут работы температура достигнет +4 °С, котел вернется к нормальному режиму работы. Если после 3 минут работы температура не достигнет + 4 °С, то работа настенного аппарата будет заблокирована.
Функция анти-блокировки:
Функция анти-блокировки насоса позволяет исключить блокировку вала насоса при длительном простое. Данная функция работает только в режиме ожидания. Один раз в сутки запускается насос на 15 секунд. Работа котла в режиме отопления с внешним (уличным) датчиком температуры.
Для оптимального регулирования температуры воды в контуре отопления в зависимости от внешней температуры рекомендуется использовать внешний (уличный) датчик температуры. Плата автоматически распознает наличие внешнего датчика при условии присвоения параметру Р-1 значения «1». Коррекция температуры воды в контуре отопления происходит в соответствии с внешней температурой, комнатной температурой и коэффициентом рассевания тепла (ch), который устанавливается с помощью параметра Р-2. На дисплее отображается желаемая комнатная температура.

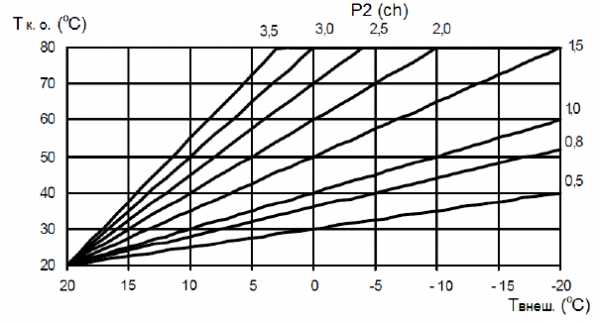

График зависимости температуры в контуре отопления, от внешней температуры при комнатной температуре 20 °С.

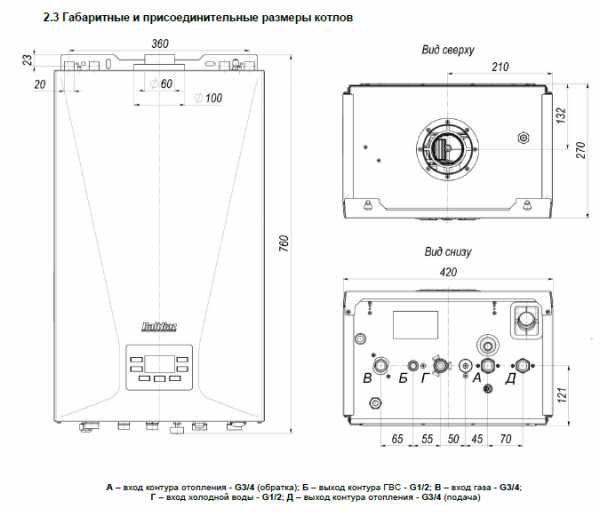

Габаритные и присоединительные размеры котла BaltGaz Turbo 14
Уход за настенным котлом BaltGaz
Регулярно, особенно перед началом отопительного сезона, очищать фильтры воды системы отопления и Г В С.
- Фильтр Г В С необходимо очищать и при уменьшении протока воды в линии Г В С;
- периодически удалять воздух из системы отопления;
- дополнять до нужного давления водой систему отопления;
Котел BaltGaz NEVA 14 Turbo следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней поверхности котла, а также протирать облицовку сначала влажной, затем – сухой тряпкой. При значительном загрязнении сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а затем – сухой тряпкой.
Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы, бензин или другие органические растворители для очистки корпуса и пластмассовых деталей.
Подсоединение котла к электросети:
Котел соответствует I классу защиты от поражения электрическим током. Необходимо убедиться в наличии однофазной сети переменного тока номинальным напряжением 220 В частотой 50 Гц с заземляющим контактом. Заземление котла выполнять через провод заземления сетевого шнура с обеспечением всех требований к заземлению в соответствии с ГОСТ 27570.0−87. Запрещается использовать для заземления трубопроводы воды и газа, а также батареи отопления.
www.kasskad.ru
| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | 9 кВт |
| Максимальная мощность обогрева | 24 кВт |
| КПД | 92.5 % |
| Способ установки | настенный |
| Тип горелки | газовая |
| Камера сгорания | закрытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Есть |
| Бункер в комплекте | Нет |
| Встроенный бойлер | Нет |
| Подключение теплого пола | Есть |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
| Напряжение сети | однофазное |
| Максимальная тепловая нагрузка | 26 кВт |
| Максимальное давление в контуре отопления | 3 бар |
| Тип газового котла | конвекционный |
| Максимальное давление в контуре ГВС | 10 бар |
| Расширительный бак | Есть |
| Циркуляционный насос | Есть |
| Максимальная температура в контуре ГВС | 60 °С |
| Производительность горячей воды при t 35°C | 13.4 л/мин |
| Допустимое давление сжиженного газа | 29 мБар |
| Минимальная температура в контуре ГВС | 30 °С |
| Емкость расширительного бака | 6 л |
| Минимальная температура горячей воды | 30 °С |
| Битермический теплообменник | Есть |
| Номинальное давление природного газа (мин.) | 6 мБар |
| Варочная панель | Нет |
| Номинальное давление газа на входе | 25 мБар |
| Максимальная температура горячей воды | 80 °С |
| Программатор | Нет |
| Комнатный термостат | Нет |
| Индикация включения | Есть |
| Дисплей | Есть |
| Индикация нагрева | Есть |
| Управление системой солнечных коллекторов | Нет |
| Разъем для подключения внешнего управления | Есть |
| Пульт ДУ | Нет |
| Управление | электронное |
| Автодиагностика | Есть |
| Датчик уличной температуры | Нет |
| Манометр | Есть |
| Термометр | Есть |
naobzorah.ru
Котел BaltGaz 24 Turbo
Настенный газовый котел BALTGAZ TURBO 24
Котел отопительный газовый настенный двухконтурный с принудительной циркуляцией теплоносителя с закрытой камерой сгорания BaltGaz Turbo 24, изготовлены в соответствии с ТУ 4931−011−26985921−2012 (ГОСТ Р 51733−2001, ГОСТ 20548−87, ГОСТ Р 54438–2011, ТР ТС 016/2011, ТР ТС 004/2011, ТР ТС 020/2011).
Котел BALTGAZ TURBOпредназначен для отопления жилых и неопасных производственных помещений площадью до 240 метров. Также котел предназначен для горячего водоснабжения (далее – Г В С) в санитарных целях.
Управление настенным котлом BALTGAZ TURBO 24
Основным управляющим элементом котла является плата электронная, которая контролирует всю работу аппарата. Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и безопасности. Вся информация о состоянии аппарата выдается на ЖК-дисплей в режиме реального времени. Всe управление котлом осуществляется с панели управления. Если к котлу подключен выносной пульт, то управление осуществляется с него, кнопки панели управления не активны.
В центре панели управления котла BaltGaz Turbo расположен жидкокристаллический дисплей, отображающий при нормальной работе котла температуру в активном в данный момент режиме (при работе в режиме отопления – температуру воды в системе отопления на выходе из котла, при работе в режиме Г В С – температуру Г В С на выходе из котла). В случае возникновения неисправности вместо значения температуры отображается код ошибки.
Технические характеристики настенного котла BALTGAZ TURBO 24
Технические данные на котел BaltGaz 24 Turbo

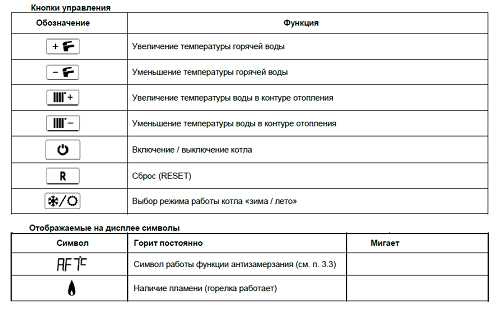

Символы на дисплее отображают режим работы котла. Вокруг дисплея расположены 7 кнопок управления котлом. Назначение кнопок управления и отображаемых на дисплее символов представлены в нижеприведенных таблицах.
- режим ожидания;
- режим «лето»;
- режим «зима».
При подключении котла к сети электропитания, он автоматически входит в тот режим работы, в котором находился в момент отключении от сети.
Для перевода котла в рабочее состояние необходимо нажать кнопку.
Режим ожидания:
В режиме ожидания команд пользователя на дисплее отображается символ. Котел не работает, но сохраняется возможность включения функции анти-замерзания.
Режим «лето»:
В режиме «лето» котел работает только на систему Г В С. Котел игнорирует сигналы комнатного термостата и датчика температуры контура отопления. При работе в данном режиме на дисплее отображаются мигающий символ текущего режима и текущая температура. Диапазон регулирования температуры горячей воды от +30 С до +60 С.
Режим «зима»:
В режиме «зима» котел работает и на отопление, и на Г В С. При работе в данном режиме на дисплее отображаются мигающий символ текущего режима и текущая температура. Запрос на Г В С является приоритетным для запроса отопления.
ВНИМАНИЕ!
Возможность поддержания заданной температуры в режиме Г В С ограничена минимальной тепловой производительностью котла. Поэтому при повышенной температуре воды на входе в контур Г В С (в летнее время) и малом её расходе, температура воды на выходе из контура ГВС может значительно превышать заданную.
Дополнительные возможности BALTGAZ TURBO 24:
Котёл наделен дополнительными функциями, которые можно использовать при определённых режимах работы. Эти функции обеспечивают дополнительную безопасность и простоту при эксплуатации и обслуживании котла.
Функция анти-замерзания:
Функция анти-замерзания – это встроенная система защиты от замерзания котла. При понижении температуры воды в системе отопления ниже +7 °С включается насос и при повышении выше +7 °С выключается. Если температура опустится ниже +4 °С, горелка разжигается, котел начинает работать на минимальной мощности до тех пор, пока температура не достигнет +25 °С.
Данный режим активируется автоматически, если выполнены следующие условия:
- котел подключен к электросети и к линии газоснабжения;
- котел не находится в заблокированном состоянии из-за неисправности;
- давление в системе отопления соответствует установленным параметрам.
Функция проверки замерзания теплообменника:
Функция проверки замерзания теплообменника предотвращает аварийную ситуацию при включении котла, когда контур отопления возможно заморожен (например, после длительного отключения электропитания). При температуре воды в системе отопления меньше или равной +3 °С включается насос на 3 минут. Если после 3 минут работы температура достигнет +4 °С, котел вернется к нормальному режиму работы. Если после 3 минут работы температура не достигнет + 4 °С, то работа настенного аппарата будет заблокирована.
Функция анти-блокировки:
Функция анти-блокировки насоса позволяет исключить блокировку вала насоса при длительном простое. Данная функция работает только в режиме ожидания. Один раз в сутки запускается насос на 15 секунд. Работа котла в режиме отопления с внешним (уличным) датчиком температуры.
Для оптимального регулирования температуры воды в контуре отопления в зависимости от внешней температуры рекомендуется использовать внешний (уличный) датчик температуры. Плата автоматически распознает наличие внешнего датчика при условии присвоения параметру Р-1 значения «1». Коррекция температуры воды в контуре отопления происходит в соответствии с внешней температурой, комнатной температурой и коэффициентом рассевания тепла (ch), который устанавливается с помощью параметра Р-2. На дисплее отображается желаемая комнатная температура.
График зависимости температуры в контуре отопления, от внешней температуры при комнатной температуре 20 °С.
Габаритные и присоединительные размеры котла BaltGaz Turbo 24
Уход за настенным котлом BaltGaz
Регулярно, особенно перед началом отопительного сезона, очищать фильтры воды системы отопления и Г В С.
- Фильтр Г В С необходимо очищать и при уменьшении протока воды в линии Г В С;
- периодически удалять воздух из системы отопления;
- дополнять до нужного давления водой систему отопления;
Котел BaltGaz Turbo 24 следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней поверхности котла, а также протирать облицовку сначала влажной, а затем – сухой тряпкой. При значительном загрязнении сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а затем – сухой тряпкой.
Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы, бензин или другие органические растворители для очистки корпуса и пластмассовых деталей.
Подсоединение котла BaltGaz Turbo к электросети:
Котел соответствует I классу защиты от поражения электрическим током. Необходимо убедиться в наличии однофазной сети переменного тока номинальным напряжением 220 В частотой 50 Гц с заземляющим контактом. Заземление котла выполнять через провод заземления сетевого шнура с обеспечением всех требований к заземлению в соответствии с ГОСТ 27570.0−87. Запрещается использовать для заземления трубопроводы воды и газа, а также батареи отопления.
www.kasskad.ru
Котел BaltGaz 18 Turbo
Настенный котел BaltGaz Turbo 18
Котел отопительный газовый настенный двухконтурный с принудительной циркуляцией теплоносителя с закрытой камерой сгорания BaltGaz Turbo 18, изготовлены в соответствии с ТУ 4931−011−26985921−2012 (ГОСТ Р 51733−2001, ГОСТ 20548−87, ГОСТ Р 54438–2011, ТР ТС 016/2011, ТР ТС 004/2011, ТР ТС 020/2011).
Котел BaltGaz Turbo 18 предназначен для отопления жилых и неопасных производственных помещений площадью до 180 метров. Также котел предназначен для горячего водоснабжения (далее – Г В С) в санитарных целях.
Управление настенным котлом BaltGaz Turbo 18
Основным управляющим элементом котла является плата электронная, которая контролирует всю работу аппарата. Микропроцессор платы электронной собирает и обрабатывает сигналы датчиков управления и безопасности. Вся информация о состоянии аппарата выдается на ЖК-дисплей в режиме реального времени. Всe управление котлом осуществляется с панели управления. Если к котлу подключен выносной пульт, то управление осуществляется с него, кнопки панели управления не активны.
В центре панели управления котла BaltGaz Turbo расположен жидкокристаллический дисплей, отображающий при нормальной работе котла температуру в активном в данный момент режиме (при работе в режиме отопления – температуру воды в системе отопления на выходе из котла, при работе в режиме Г В С – температуру Г В С на выходе из котла). В случае возникновения неисправности вместо значения температуры отображается код ошибки.
Технические характеристики BaltGaz Turbo 18
Технические данные на котел BaltGaz 18
Символы на дисплее отображают режим работы котла. Вокруг дисплея расположены 7 кнопок управления котлом. Назначение кнопок управления и отображаемых на дисплее символов представлены в нижеприведенных таблицах.
Котел настенный BaltGaz Turbo 18 режимы работы
Котeл может работать в следующих режимах:
- режим ожидания;
- режим «лето»;
- режим «зима».
При подключении котла к сети электропитания, он автоматически входит в тот режим работы, в котором находился в момент отключении от сети.
Для перевода котла в рабочее состояние необходимо нажать кнопку.
Режим ожидания:
В режиме ожидания команд пользователя на дисплее отображается символ. Котел не работает, но сохраняется возможность включения функции анти-замерзания.
Режим «лето»:
В режиме «лето» котел работает только на систему Г В С. Котел игнорирует сигналы комнатного термостата и датчика температуры контура отопления. При работе в данном режиме на дисплее отображаются мигающий символ текущего режима и текущая температура. Диапазон регулирования температуры горячей воды от +30 С до +60 С.
Режим «зима»:
В режиме «зима» котел работает и на отопление, и на Г В С. При работе в данном режиме на дисплее отображаются мигающий символ текущего режима и текущая температура. Запрос на Г В С является приоритетным для запроса отопления.
ВНИМАНИЕ!
Возможность поддержания заданной температуры в режиме Г В С ограничена минимальной тепловой производительностью котла. Поэтому при повышенной температуре воды на входе в контур Г В С (в летнее время) и малом её расходе, температура воды на выходе из контура ГВС может значительно превышать заданную.
Дополнительные функции:
Котёл наделен дополнительными функциями, которые можно использовать при определённых режимах работы. Эти функции обеспечивают дополнительную безопасность и простоту при эксплуатации и обслуживании котла.
Функция анти-замерзания:
Функция анти-замерзания – это встроенная система защиты от замерзания котла. При понижении температуры воды в системе отопления ниже +7 °С включается насос и при повышении выше +7 °С выключается. Если температура опустится ниже +4 °С, горелка разжигается, котел начинает работать на минимальной мощности до тех пор, пока температура не достигнет +25 °С.
Данный режим активируется автоматически, если выполнены следующие условия:
- котел подключен к электросети и к линии газоснабжения;
- котел не находится в заблокированном состоянии из-за неисправности;
- давление в системе отопления соответствует установленным параметрам.
Функция проверки замерзания теплообменника:
Функция проверки замерзания теплообменника предотвращает аварийную ситуацию при включении котла, когда контур отопления возможно заморожен (например, после длительного отключения электропитания). При температуре воды в системе отопления меньше или равной +3 °С включается насос на 3 минут. Если после 3 минут работы температура достигнет +4 °С, котел вернется к нормальному режиму работы. Если после 3 минут работы температура не достигнет + 4 °С, то работа настенного аппарата будет заблокирована.
Функция анти-блокировки:
Функция анти-блокировки насоса позволяет исключить блокировку вала насоса при длительном простое. Данная функция работает только в режиме ожидания. Один раз в сутки запускается насос на 15 секунд. Работа котла в режиме отопления с внешним (уличным) датчиком температуры.
Для оптимального регулирования температуры воды в контуре отопления в зависимости от внешней температуры рекомендуется использовать внешний (уличный) датчик температуры. Плата автоматически распознает наличие внешнего датчика при условии присвоения параметру Р-1 значения «1». Коррекция температуры воды в контуре отопления происходит в соответствии с внешней температурой, комнатной температурой и коэффициентом рассевания тепла (ch), который устанавливается с помощью параметра Р-2. На дисплее отображается желаемая комнатная температура.
График зависимости температуры в контуре отопления, от внешней температуры при комнатной температуре 20 °С.
Габаритные и присоединительные размеры котла BaltGaz Turbo 18
Уход за настенным котлом BaltGaz
Регулярно, особенно перед началом отопительного сезона, очищать фильтры воды системы отопления и Г В С.
- Фильтр Г В С необходимо очищать и при уменьшении протока воды в линии Г В С;
- периодически удалять воздух из системы отопления;
- дополнять до нужного давления водой систему отопления;
Котел BaltGaz Turbo 18 следует содержать в чистоте, для чего необходимо регулярно удалять пыль с верхней поверхности котла, а также протирать облицовку сначала влажной, а затем – сухой тряпкой. При значительном загрязнении сначала протирать облицовку мокрой тряпкой, смоченной нейтральным моющим средством, а затем – сухой тряпкой.
Запрещается применять моющие средства усиленного действия и содержащие абразивные частицы, бензин или другие органические растворители для очистки корпуса и пластмассовых деталей.
Подсоединение котла BaltGaz к электросети:
Котел соответствует I классу защиты от поражения электрическим током. Необходимо убедиться в наличии однофазной сети переменного тока номинальным напряжением 220 В частотой 50 Гц с заземляющим контактом. Заземление котла выполнять через провод заземления сетевого шнура с обеспечением всех требований к заземлению в соответствии с ГОСТ 27570.0−87. Запрещается использовать для заземления трубопроводы воды и газа, а также батареи отопления.
www.kasskad.ru
Советы по регулировкам и ремонту газового котла Балтгаз
_______________________________________________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
Настенный котел Baltgaz 11 Turbo не производит запуск. Когда удерживать клавишу старта, горелочное устройство функционирует. Но если не фиксировать кнопку, прибор начинает тухнуть. В чем причина неисправности?
Видимо, дефект термоэлемента или газовый клапан. Еще может возникнуть уменьшение давления газа на подводящей магистрали. В некоторых случаях присутствует нехватка напряжения платы управления.
У нас появилась неполадка. Включение выполняется очень тяжело. Запальное устройство горит, а на главном горелочном узле пламя отсутствует. Помогите разобраться, в чем причина?
Вероятней всего, повреждение деталей узла розжига. Рекомендуем сделать сервисное обслуживание агрегата и прочистить механизм поджига.
Почему двухконтурный газовый котел Балтгаз Нева 24 Турбо перестал отключаться в момент того, когда наберет заданную температуру? Нагревание идет до 90 С, далее уходит в аварию. После перезагрузки ситуация начинается опять.
Предположительно, электронная плата неисправна, датчик температуры котловой воды требует замены, сломана кнопка защиты от перегрева. Вполне возможно, что произошла ошибка функций автоматики.
Хотелось бы узнать, из-за чего теплоноситель не нагревается более 70С? Мы пытаемся выставить больше, но дисплей показывает, что это максимальное значение. Каким образом прибавить нагревание?
Если прибор не выполняет повышение температуры отопительной системы, то возможны следующие проблемы. В заданных регулировках установлен лимит на максимальную температуру нагревания не более 70-ти градусов. Произошло падение тяги дымохода.
Двухконтурный котел Baltgaz 21 Turbo неудовлетворительно стал функционировать в плане нагревания контура ГВС. Из крана на кухне вытекает поочередно то горячая вода, то холодная. Объясните, почему это происходит?
Факторы возникновения неисправности судя по всему следующие. Холодная вода может подмешиваться по причине того, что неработоспособен трехходовой клапан. Теплообменник забился мусором. Требуется его очистить.
Снизу котла есть кран, откуда часто подтекает вода. Сам агрегат не получается запустить. Что требуется делать?
Похоже, теплоноситель выходит из клапана группы защиты. В таком случае, это означает повышение давления в системе. Помимо этого мог быть не перекрытым кран подпитки системы или необходимо закачать расширительный бачок.
Скажите, пожалуйста, какая причина того, что беспрерывно увеличивается давление, и срабатывает клапан сброса теплоносителя? На экране высвечивается всякий раз символ отопления при нагревании агрегата. Что делать?
Присутствует проблема с термодатчиком отопительной линии. Нет нормальной циркуляции в отопительной линии.
По какой причине часто отключается настенный котел Балтгаз 14 Турбо? Вот вчера пьезорозжиг вообще не действовал. Техобслуживание агрегата проводили две недели назад. Что случилось?
Похоже, что имеются функциональные нарушения в системе вывода дыма. Необходимо выполнить проверку дымохода. Некорректная работа пьезоподжига указывает на неисправность одной из его деталей в случае скачков напряжения либо протечки воды.
Кто-нибудь помогите, пожалуйста, прояснить ситуацию с дымоходным каналом? Уже двое суток возникает возвратная тяга, из-за чего дым стал попадать прямиком в помещение. Дымоход делал я сам. Он выполнен из стальной трубы. Возможно, где-то встречается погрешность.
Прибор хорошо производит горячую воду, но если запустить отопление, вода быстро закипает, и агрегат прекращает работу. В чем неисправность, и как избавиться от этого?
Предположительно, насос циркуляции неработоспособен, сбой платы управления, неполадка температурного датчика. В то же время могла забиться сеточка фильтра.
В режиме приготовления горячей воды котел попеременно начал подавать то холодную, то горячую воду. Помогите понять, в чем причина. Как отрегулировать подогрев воды?
Возможно, произошло засорение системы отопления или теплообменник забился. Кроме того, возможна поломка датчика контроля давления либо сломался циркуляционный насос.
Важной причиной может выступать неверно сделанная конфигурация дымоходного канала. Часто случается загрязнение сажей, которое заметно понижает его возможности. Также обязательно нужно контролировать вентиляцию в помещении.
В эксплуатации котел Baltgaz 24 Turbo S. Он быстро производит набор температуры выше 96 градусов, но затем отключается по перегреву. В дальнейшем, когда он охладится, начинает автоматически запускаться. В чем проблема?
Авария по перегреву говорит о неполадках циркуляционного процесса. Прежде всего, рекомендовано осмотреть краники на радиаторах. Они устанавливаются в положение “открыто”. Следом проводится контроль чистоты фильтра, а также следует убедиться, не содержит ли накипи теплообменное устройство.
Произвели ввод в эксплуатацию данного котла в 2015 году. Приблизительно спустя несколько недель аппарат стал шуметь. Не могли бы Вы подсказать, почему он шумит?
Предположительно, теплообменник забит накипью. Если вода имеет жесткость, то с течением времени в радиаторных трубах будет накапливаться известь.
Решил на дачу подключить котел Балтгаз 11 Турбо. Скажите, пожалуйста, как самому грамотно запустить этот прибор в работу?
Для корректного ввода в эксплуатацию этого аппарата требуется выполнить следующие действия. Включить электрическое питание прибора. Ставим открытым газовый вентиль. Затем включаем основную горелку. В конце настраиваем нужную температуру.
У нас в планах выполнить техобслуживание. Посоветуйте, как сливать теплоноситель из агрегата?
Согласно руководству, эта операция производится таким образом. Отключаем прибор от электрической сети. Перекрываем газовый вентиль. Открыть автоматический отводчик воздуха. Открываем сливной кран. Далее убрать вылившуюся воду. В другом случае допускается слив воды с помощью клапана защиты. Такой компонент размещен внизу аппарата.
Можете мне подсказать, как проверить функции 3-х ходового клапана? Я думаю, что он не до конца открывается. В цикле отопления слабо прокачивает дальние батареи, а на ГВС греется труба для поступления отопления под котлом.
Безусловно, следует осмотреть 3х-ходовой клапан на предмет плохого хода штока в среднем положении. Также советуем выполнить диагностику вашей системы отопления.
Установил и подключил в помещении котел Neva 18 Turbo. До вчерашнего времени действовал хорошо. Теперь через 3 секунды после включения он гаснет.
Есть предположение, что не может нагнать воду в систему. Подскажите, что это за причина? Возможным фактором этого повреждения может являться электрод розжига, который не фиксирует огонь, или нет циркуляционного процесса.
Буквально вчера у нас появилась неприятность с отопительным прибором. В режиме нагрева он свистит. Решил перезагрузить его – попытка удалась, но свист не исчезает. Возможно, кто-то скажет, почему агрегат свистит?
Очень часто громкий свист возникает, если не по инструкции сделана регулировка давления на форсунках газовой горелки. Требуется проверить регулировки газового давления и исправить при необходимости.
В котел недавно залилась вода, и аппарат стал функционировать с перебоями. Например, выставляем какую-нибудь температуру, а нагрев идет максимум до 25 градусов, цельсия, после чего он встает в аварию. Не могли бы Вы подсказать, что случилось?
Если налилась вода в блок электронной платы, можно предположить, что плата работает не корректно. Посоветуем вам выполнить ее перезагрузку при помощи полного отключения агрегата от электропитания. После этого повторно проведите запуск и диагностируйте его работоспособность.
Запустили в эксплуатацию настенный газовый котел Балтгаз 18 Турбо. Теперь во время запуска на 10 секунд загорается фитиль, но основная горелка не ловит пламя, и прибор тухнет. Каким образом я могу решить эту проблему?
Вероятно, вышел из строя автомат розжига или неполадки с горелкой. На всякий случай проверьте, не нарушена ли фазировка в момент подключения к электросети.
Я провел в начале августа подключение такого же прибора. Где-то спустя три месяца произошла неполадка с горячим водоснабжением, при этом на отопление действует бесперебойно. Пытался пользоваться горячей водой, но прибор только обозначает температуру, и нагревать совсем не хочет. В чем проблема?
Есть предположение, что проблема в трехходовом клапане. Он должен быть заменен.
Скажите, пожалуйста, для каких функций котёл оборудован защитным термодатчиком?
Данный компонент перекрывает подачу газа в газогорелочный блок при перегревании воды в системе ГВС.
Требуется вымыть и очистить первичный теплообменник. Объясните, каким образом по инструкции снять этот компонент?
Первичный теплообменник без трудностей снимается с аппарата с помощью обычной отвертки. Вот процесс демонтирования. Проводим слив воды из аппарата, применяя выпускной клапан. Далее опорожняем систему горячего водоснабжения. Открутить крепежные болты основного теплообменника и вытащить его из каркаса.
Выполнил подключение котла Baltgaz 18 Turbo S. Где-то через пять месяцев снизилось давление воды в приборе. Он постоянно скидывает его и выключается. Другими словами абсолютно не держит давление. В чем неисправность?
Если аппарат не поднимает водяное давление, возможно, есть утечка из подпитывающего крана. Если случилось выключение и давление воды резко понижается до нулевого предела, то имеет дефект 3х ходовой кран.
Подскажите, как сделать очистку фильтра на холодную воду?
Начальный этап – надо слить воду из контура горячего водоснабжения. Во-вторых, отвернуть гайку датчика потока. Затем вытаскиваем датчик и фильтр из гнезда. После этого очищаем накопившиеся примеси и грязь.
Baltgaz Neva 14 Turbo в период запуска и ранее мог гудеть, но теперь грохочет еще сильней. Вначале звук возникал кратковременно, сейчас же его слышно намного дольше. слышался недолго, встречался с этой проблемой?
Возникновение постороннего неприятного звука говорит о присутствии известкового налета внутри теплообменника, который греется неравномерно в силу разной толщины стенок. Чем более засорился теплообменник, тем отчетливее грохот, из-за чего снижается теплоотдача.
Аппарат вроде работает, но в системе циркуляция воды отсутствует. Заметно нагревается насос, действующий на обратку. Как исправить это?
Вероятно, засор фильтра-грязевика либо где-то имеются закрытые краны, и это тормозит прохождение теплоносителя. Мог также повредиться циркуляционный насос.
Из-за чего перестает греться гор. вода? Вода течет совсем теплая. Подскажите, что случилось?
Выяснение проблем ведут в нескольких направлениях. Например, поломка температурного датчика горячего водоснабжения, требуется заменить его. Также существует вероятность, что произошел сбой настроек мощности агрегата по нагреву воды.
Время от времени я наблюдаю сбой пламени в момент поджига. В горелке грязи нет, дымоход в порядке, тяга отличная. В каком месте искать?
Аппарат не обнаруживает искру из-за слабого импульса с блока управления
горением. Рекомендуется диагностировать проводку от датчика ионизации до
электрода. Вероятно, необходимо его подтягивать. Может присутствовать
дефект изоляции датчика, которую надлежит заменить.
_______________________________________________________________________________
_______________________________________________________________________________
_______________________________________________________________________________
Управление системой отопления. Монтаж. Подключение. Перевод на другой тип газа. Устройства регулировки и приборы защиты.
Особенности. Установка и монтаж. Компоненты автоматики.
Технические параметры. Монтаж. Регулировка и проверка. Техническое обслуживание.
Регулировка и защита. Установка и монтаж. Настройка давления. Техобслуживание.
_______________________________________________________________________________
_______________________________________________________________________________
После запуска появилась неисправность. Не хочет включаться, работал два года, теперь загорелось все табло как при включение котла, когда идет режим самодиагностики потом щелкает, отключается на мили сек и опять включает всё табло. Один раз включился, но выдает ошибку Е10 давление воды, хотя давление в системе 1.5 атм. Подскажите, что может быть?
В эксплуатации котел Baxi main four 240, отключается с ошибкой E35 (паразитное пламя). Подскажите что делать? Эксплуатируется первый сезон.
Установили и подключили котёл Baxi Fourtech 24 F. Какое давление холодной воды допускается на входе в аппарат для ГВС?
Котёл бош 6000 24 квт, одноконтурный со встроенным трехходовым клапаном. Не видит датчик бойлера, выдает ошибку. Подскажите, как сделать, чтобы ошибку не выдавал и работал нормально как на отопление, так и на бойлер?
Если отключить датчик протока ГВС, то может быть получится через меню L3 перепрограммировать в одноконтурный аппарат?
Установили котёл Arderia esr 2.13 ffcd. Если у меня немного падает давление теплоносителя за 2-3 дня на пару делений, может ли быть причина в неисправности трехходового клапана (утечек с радиаторов нет)?
В эксплуатации газовый котел Ардерия 2.35. Подскажите про уменьшение мощности. Слышал что-то про модуляцию, скорость вращения вентилятора и прочее. Возможно ли реально уменьшить мощность?
_______________________________________________________________________________
Произвели монтаж и подсоединения котла Buderus Logano G234-WS-44 квт, автоматика Логоматик 4211. Отопление на баллонах без ГВС, также заменены жиклеры для сниженного газа. Зиму пережили, баллоны заменялись, все без проблем. Потом весной, когда температура на улице +16+18, котел стал отключаться на продолжительное время и при включении стал выдавать ошибку горелки на экране и загоралась красная лампочка-кнопка на передней стенке. Нажимали кнопку, повторно включали питание и все работало. Несколько раз это было, потом на лето отключили котел совсем, в чем может быть неисправность?
В одноконтурном Будерус 072, контур змеевика БКН нагревается тем же теплообменником что на отопление или таким же, как на 2х контурном который стоит на ГВС?
Подскажите, для настенных газовых котлов Vaillant, имеются ли реальные/фактические отличия в лучшую сторону в новом поколении turboTEC plus VU/5-5 по сравнению с /3-5?
Неисправность в работе котла, мигает зеленый сид (питание), в инструкции сказано, что сработала тепловая защита, зеленый индикатор мигает, даже если к плате ничего не подключено. Как исправить? Проверил все SMD резисторы и транзисторы, все в порядке.
В эксплуатации газовый котел двухконтурный Daewoo Gasboiler с электронной панелью. При включении ГВС греется отопление, режим работы – летний. Снимал трехходовой клапан, грязи и выработки нет. Такое ощущение, что плата трехходовым клапаном не управляет. Как проверить?
Установлен и подключен настенный котел Электролюкс Basic Xi. Началась неполадка, что котел перестал видеть пламя и выключал подачу газа через 7-8 секунд. И после 3х попыток выдавал ошибку E1. Как можно исправить?
Неисправность котла Koreastar. Отопление работает отлично, горячая вода идет с перебоями, при включении крана горячей воды сначала идет холодная вода, потом кипяток. Через несколько секунд прохладная, потом опять кипяток. В чем может быть проблема?
Неисправность котла ферроли домипроджект 24 – настраиваю 60-70 градусов, он переходит на минимальное горение, не включается, не отключается. Повторный запуск нестабилен. Никакой закономерности не выявляется. Что делать?
В эксплуатации газовый котел Junkers euroline, при включении горячей воды поджигает газ, затем тухнет и так несколько раз. Если включить при работающем отоплении, то нагрев воды включается сразу. Подскажите, пожалуйста, в чем может быть проблема?
Подскажите по регулировкам газового котла Навьен Асе 16 turbo пульт v1.3. Не получается настроить выбег вентилятора. Ставлю 30 сек., а все равно 2 мин. крутит.
Неисправность котла Оазис ZRT18. Агрегат запускается, зажигается газ, потом тухнет. Опять зажигается-тухнет (раза три так бывает). Потом разгорается и работает нормально. Никакой ошибки не выдаёт. В чём причина?
Неисправность газового котла Сеньор Дюваль – датчик давления воды показывает 0.0, индикатор мигает красным цветом, не греется горячая вода, но при этом давление воды в квартире хорошее. Как устранить неполадку?
В каком месте коаксиального дымохода должен быть установлен конденсатоотводчик? Котел wh2d c закрытой камерой сгорания, расположен на расстоянии 1м от стены.
Проблема запуска котла Westen Pulsar D. Пьезо розжиг срабатывает, но пламени нет, после треска ошибка E01. Вилку местами переставлял.
Напольный газовый котел Новелла заблокировался – зеленые лампочки на панели горят, и больше ничего не происходит. Как исправить?
Установлен и подключен газовый настенный котел Ariston, который совсем не держит давление: во время охлаждения нагретой воды давление падает до нуля, хотя вода регулярно набирается. Что с давлением?
Неисправность котла metropolis dgt 25 bf. Перестало работать ГВС, отопление работает, ошибку не выдаёт. Что посоветуете?
Подскажите, пожалуйста, как решить проблему. Котёл Солли Стандарт, при любой попытке включить его или горячую воду, выдает ошибку GS.
В эксплуатации котел Вольф. В последнее время он стал странно себя вести: в паузе между запусками раз пять включает горелку на одну секунду, а на дисплее выскакивает 70 градусов. Где искать неисправность?
ACV Wester Line работает очень нестабильно: часто уходит в аварию, при запуске издает характерный стук и глохнет, а временами все нормально. Агрегат почти новый, что с ним не так?
В газовом котле Демрад перестал подаваться газ на горелку. Пьезо-элемент щелкает, но розжига нет. С газовой плитой все в порядке, газ есть. В чем причина?
Неисправность котла Kiturami world, периодически останавливается. Я протираю датчик пламени, и аппарат какое-то время хорошо работает, но вскоре все повторяется. Также он стал сильно коптить. Может, дело в коротком дымоходе, и надо его удлинить?
_____________________________________________________________
Ошибки котлов Nike Star, Eolo Star/Mini, Mythos. Неисправности котлов с возможностью автоматической разблокировки.
У меня котел в зимнем режиме систематически поднимает температуру до 80 градусов. Три раза вызывал мастера. Он сказал, что это у многих моделей имергаз, и предложил поставить программатора, но не факт, что поможет. Подскажите, как решить эту проблему и поможет ли этот программатора?
Модели 11.6; 17,4; 23.2; 29,3 кВт. Технические характеристики. Элементы управления блока автоматики. Монтаж и техобслуживание. Неисправности и их устранения.
Установлен и запущен в эксплуатацию газовый котел АОГВ. Проблема с подачей горячей воды. Теплообменник промыли. Прошло меньше месяца, и вода опять не идет. Поставили фильтр на воду, но прошло время, и опять не идет горячая вода. Что может быть за поломка?
Монтаж и установка. Запуск и регулировка. Неисправности и способы их устранения.
Технические параметры. Монтаж и подключения. Запуск и порядок работы. Регулировки автоматики.
Неисправность котла Нева люкс 7023. С периодичностью 2 раза в месяц выдает ошибку Е7. Но после перезагрузки все-таки работает. Сейчас выдает ошибку Е6. Поработает 15 мин, и отключается. Что это может быть?
Конструкция и блок автоматики. Порядок розжига. Неисправности и ремонт.
Скажите возможно ли из-за слабого давления газа котел Атем житомир тухнет, происходит щелчок и тухнет. В чем проблема? Можно ли на время отключить автоматику и как?
Смонтировали газовый котел Лемакс КСГ-12,5 Премиум. После отключения основной горелки через пару минут происходит щелчок, в чем причина подскажите?
Установлен и подключен газовый котел КС-Г, на 250 кв. м. При разжигании он не выключается, температура поднимается, если не ошибаюсь, автоматика Арбат 1. Не регулируется пламя – слишком большое. Что делать?
Установил газовый котел Маяк и подключил его. Работает он нормально. Но причина вот в чем. Когда он работает на единице он сильно пищит, если регулятор повернуть 2-7 писк пропадает. Подскажите, что может быть?
Установили и подключили газовый котел Данко с автоматикой Каре, на запальнике работает отлично, но стоит добавить мощность на горелке, он полностью затухает, вчера затухал в течение 5 минут, сегодня работает минут 20 и полностью тухнет. Кто сталкивался с такой проблемой?
В эксплуатации котёл газэко 18. При включении горячей воды падает давление в системе после подпитки давление доходит до 3 бар. Приходиться сбрасывать. В чём дело, как исправить?
В котле часто закипает вода, при этом он уходит в аварию по перегреву. Теплообменник недавно мыли, система не забита. В чем дело?
Неисправность котла Rinnai 167 RMF. Недавно стал показывать ошибку 14. Как можно устранить поломку?
Котел Селтик дс нагревается до 45 градусов и стоит весь день не отключается и не нагревает батареи, иногда показывает ошибку а3. Как можно устранить данную проблему?
Упало давление горячей воды в котле Mora Top. В чем причина?
Газовый настенный котел Сеул перестал включаться из-за ошибки отсутствия розжига. Каким образом ее можно устранить? Что именно вышло из строя?
domdz.ru
Котел газовый настенный BaltGaz 11 Turbo
Преимущества и особенности:
• Современный дизайн, информативный дисплей• Стабильная работа при низком давлении газа и воды
• Применение системы из двух теплообменников
• Закрытая камера сгорания
• Пониженный уровень шума при работе котла
• Автоматическое поддержание заданной температуры с точностью ±10С
• Широкий диапазон автоматической модуляции мощности горелки от
30% до 100%
• Адаптация котла к любой системе отопления-более 40 настраиваемых
параметра
• Электронная система диагностики с выводом кодов ошибок на ЖК
дисплей
• Многоуровневая система безопасности
• Малые габариты и вес
Наименование характеристики | Ед. изм. | BaltGaz 24 Turbo | BaltGaz 21 Turbo | BaltGaz 18 Turbo | BaltGaz 14 Turbo | BaltGaz 11 Turbo | |
Вид газа | Природный G20 / Сжиженный G30 | ||||||
Семейство; группа газа | 2-е; Н / 3-е; B/P | ||||||
Давление газа в магистрали (природный / сжиженный) | кПа | 1,3 ÷ 2,0 / 2,9 | |||||
Возможность работы при давлении природного газа | кПа | 0,6 ÷ 2,5 | |||||
КПД при 100% тепловой мощности, не менее | % | 92,0 | |||||
КПД при 30% тепловой мощности, не менее | % | 90,0 | |||||
Контур отопления | Номинальная теплопроизводительность | кВт | 24,0 | 21,0 | 18,0 | 14,0 | 11,0 |
Минимальная теплопроизводительность | кВт | 11,0 | 8,9 | ||||
Номинальная тепловая мощность | кВт | 27,7 | 22,8 | 19,6 | 15,2 | 12,0 | |
Максимальный расход газа (природный / сжиженный) | м3/ч / кг/ч | 2,9 / 2,1 | 2,4/1,8 | 2,2/1,6 | 1,7/1,2 | 1,2/1,0 | |
Диапазон регулирования температуры | °С | 20 ÷ 80 | |||||
Минимальное рабочее давление теплоносителя | МПа | 0,05 | |||||
Максимальное рабочее давление теплоносителя | МПа | 0,3 | |||||
Объём встроенного расширительного бака | л | 6,0 | |||||
Давление воздуха в расширительном баке | МПа | 0,1 | |||||
Контур горячего водоснабжения | Номинальная теплопроизводительность | кВт | 24,0 | ||||
Номинальная подводимая тепловая мощность, Qном | кВт | 27,7 | |||||
Максимальный расход газа (природный / сжиженный) | м3/ч / кг/ч | 2,9 / 2,1 | |||||
Расход воды при нагреве на DT=25 °С | л/мин | 13,4* | 11,5* | ||||
Диапазон регулирования температуры | °С | 30 ÷ 65 | |||||
Минимальное рабочее давление воды, Рмин | МПа | 0,015 | |||||
Максимальное рабочее давление воды, Рмакс (при тепловом расширении воды давление не должно превысить эту величину) | МПа | 1,0 | |||||
Минимальный проток воды для включения | л/мин | 2,5 | |||||
Минимальный проток воды для выключения | л/мин | 1,5 | |||||
Удельный расход воды, D (при ΔT=30 °C) | дм3/мин | 11,3* | |||||
Средняя температура продуктов сгорания | °С | 140 | |||||
Тип отвода продуктов сгорания | Принудительный | ||||||
Теплоноситель | Вода, антифриз | ||||||
Тип циркуляции теплоносителя | Герметичная принудительная циркуляция | ||||||
Тип воспламенения | Автоматическое воспламенение, электронное зажигание | ||||||
Индикация температуры | ЖК дисплей | ||||||
Номинальное напряжение электропитания | В | 220 | |||||
Возможность работы котла при напряжении | В | 170 ÷ 250 | |||||
Номинальная частота электрического тока | Гц | 50 | |||||
Максимальное потребление электрической энергии | кВт | 0,125 | |||||
Плавкие предохранители | А | 2 | |||||
Класс электробезопасности | I | ||||||
Степень защиты | IP X5D | ||||||
Габаритные размеры: высота × ширина × глубина | мм | 700 × 420 × 270 | |||||
Масса нетто/ Масса брутто, не более | кг | 28,5 / 31,0 | |||||
Вход газа | дюйм | G3/4 | |||||
Вход и выход контура отопления | дюйм | G3/4 | |||||
Вход и выход контура горячего водоснабжения | дюйм | G1/2 | |||||
Отверстие сопел горелки (природный газ / сжиженный газ) | мм | Æ 1,45 / Æ 0,85 | |||||
Входное воздушное отверстие/ выходное отверстие продуктов сгорания (для коаксиальных труб) | мм | Æ 100 / Æ 60 | |||||
Входное воздушное отверстие/ выходное отверстие продуктов сгорания (для раздельных труб) | мм | Æ 80 / Æ 80 | |||||
gazovik73.ru
Инструкции на Gas wall-hung boilers BaltGaz
Настенные газовые котлы Master Gas Seoul
Настенные двухконтурные газовые котлы Master Gas Seoul 11, 14, 16. Инструкция по эксплуатации. Language: RU | pdf 1.84 Mb
Настенные газовые котлы Master gas Premium 24 F
Настенные комбинированные газовые котлы Master gas Premium 24 F. Инструкция по монтажу. Language: RU | pdf 2.45 Mb
Настенные газовые котлы BaltGaz серии NevaLux
Настенные одноконтурные газовые котлы BaltGaz серии NevaLux-8224-1, NevaLux-8230-1 с принудительной циркуляцией теплоносителя и закрытой камерой сгорания. Инструкция по монтажу, эксплуатации, техническому обслуживанию и ремонту. Language: RU | pdf 6.50 Mb
Настенные газовые котлы BaltGaz серии NevaLux (двухконтурные)
Настенные двухконтурные газовые котлы BaltGaz серии NevaLux-7224, NevaLux-7218 с принудительной циркуляцией теплоносителя и закрытой камерой сгорания. Инструкция по монтажу, эксплуатации, техническому обслуживанию и ремонту. Language: RU | pdf 4.33 Mb
www.c-o-k.ru
