Не менее важно защитить дымоход от ветра, иначе появится обратная тяга, которая принесет продукты сгорания обратно в квартиру. Предотвратить это можно с помощью таких мероприятий:

• устройство диафрагм и ветрозащитных элементов;
• правильное положение дымохода относительно окна, дверей и соседних зданий; от оконных проемов труба должна находиться на расстоянии более 1 м.

oteple.com

Газовые котлы – дымоходные и турбированные – IDOIT

Дата публикации: 10 января 2018 г.

Разница между этими газовыми котлами в способе отведения продуктов сгорания газа за пределы помещения. Это имеет существенное значение при их выборе, так как определяет место установки котла, сложность и затраты для устройства дымоходов и вентиляционных каналов. Газовые котлы этих типов также отличаются по стоимости.

Что означает «дымоходный» и «турбированный» газовый котел? Это точно не означает, что в турбированном газовом котле нет дымохода, ведь продукт сгорания природного газа – угарный газ есть и здесь и его нужно удалять. Просто в такой конструкции это происходит не так, как в дымоходном газовом котле, а

В традиционном дымоходном газовом котле угарный газ удаляется при помощи естественной тяги в дымоходеобычной конструкции без какого-либо дополнительного механического устройства. В таких газовых аппаратах для сжигания газа применяется открытая (атмосферная) камера сгорания.

Сложности при монтаже дымоходов для газовых котлов

Способы удаления продуктов сгорания газа в таких газовых котлах определяют и особенности устройства их дымоходов. Это, в свою очередь, ориентирует владельца в части возможности и желания выполнять соответствующие работы по их монтажу и нести финансовые затраты.

Турбированные газовые котлы

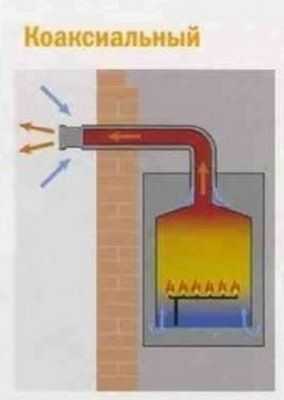

Коаксиальный дымоход

Для турбированных котлов применяются дымоходы специальной конструкции, так называемые « коаксиальные» дымоходы. Они малогабаритны и не трудоемкие при монтаже. Представляют собой конструкцию «труба в трубе», где по внутренней трубе удаляются продукты сгорания, а через полость между внутренней и наружной трубой засасывается и подается в камеру сгорания газового котла свежий воздух прямо с улицы. Вследствие этого длина дымохода невелика и принимается в соответствии с рекомендациями, указанными в инструкции по монтажу.

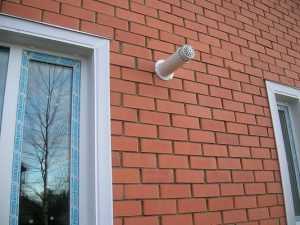

Вид коаксиального дымохода снаружи здания

Вся работа по устройству такого дымохода в основном состоит в пробивке отверстия в стене дома, установке в ней коаксиального дымохода и уплотнении пространства между стеной и трубой. Нормативные технические документы по установке газовых котлов не требуют выполнения таких работ специально подготовленными и аттестованными специалистами. Они могут быть выполнены самостоятельно в соответствии с требованиями инструкции по монтажу коаксиального дымохода. Особое внимание следует уделить соблюдению угла уклона дымохода в сторону выхода газов для исключения попадания конденсата в камеру сгорания.

В соответствие с этим, затраты на установку дымохода такой конструкции невелики и значительно меньше, чем для дымоходных котлов.

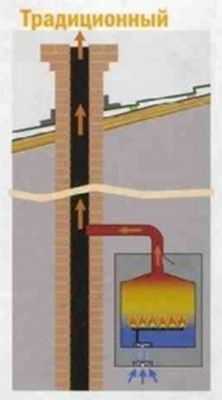

Традиционные дымоходные газовые котлы

Дымоходы для этих газовых котлов имеют значительно большие размеры, чем коаксиальные, их изготовление и установка достаточно трудоемки. Обязательным требованием является устройство естественной проточно – вытяжной вентиляция помещения, в котором они будут находиться. Приток воздуха при этом обеспечивается путем устройства форточки в окне и подреза в нижней части входной двери комнаты, где расположен котел. Отток воздуха должен производиться через специальный вентиляционный канал, устроенный в потолке или верхней части стены. Таким образом, для нормальной и безопасной работы таких газовых котлов, необходимо наличие не только дымохода, но и вытяжки.

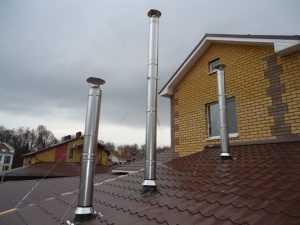

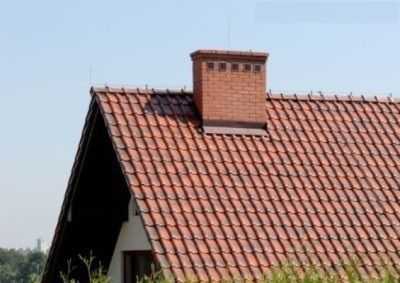

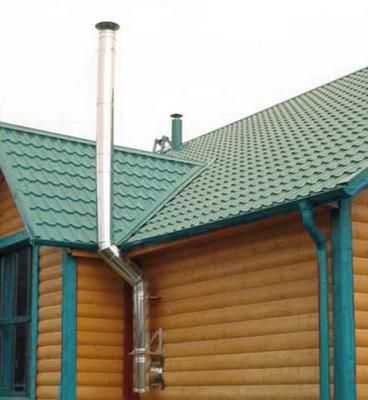

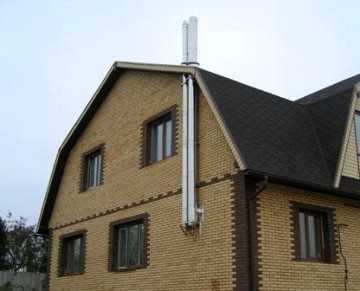

Вид обычных дымоходов снаружи здания

Сначала разрабатывается проект на конструкцию самого дымохода и вентиляционного канала. Далее с учетом особенностей устройства стен и кровли дома проектируется их установка (где и как они должны быть смонтированы). После этого изготавливаются в соответствии с проектом детали дымоотводящего и вентиляционного трактов и элементы их крепления. Затем наступает очередь выполнения монтажных, испытательных и приемочных работ. Результатом их окончания является Акт приемки дымоходов и вентиляционных каналов на пригодность безопасно обеспечивать отвод угарного газа и вентиляцию помещения при работе газового котла.

Объем работ на изготовление и монтаж дымоотводящей и вентиляционной систем требует соответствующих затрат. Это нужно сразу иметь ввиду при планировании замены существующего или установки нового отопительного газового котла.

Такие дымоходы и вентиляционные каналы требуют проверки на наличие тяги в них перед каждым включением газового котла, а также ежегодной чистки и проверки на исправность и дальнейшую пригодность к эксплуатации.

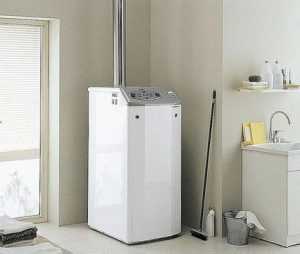

Турбированный газовый котел с закрытой камерой сгорания

Камеры сгорания газовых котлов и их особенности

Камеры сгорания этих видов котлов имеют существенные различия в своей конструкции. Это и определяет способ отвода угарного газа от них.

Турбированные газовые котлы

Здесь для сжигания газа применяются «закрытые» камеры сгорания. Их особенность в том, что полость камеры не сообщается с воздухом помещения, в котором установлен котел. Что это дает? Дело в том, что для нормального горения газа нужен кислород воздуха в необходимом количестве (для нормального сжигания 1м³ газа необходимо 10м³воздуха) и его нужно где-то брать. Так вот в этом случае он берется принудительно не из комнаты, а прямо с улицы всасывается вентилятором. Это позволяет не устраивать приток свежего воздуха для котла и не размещать его в специально выделенном и оборудованном вентиляцией помещении. То есть, в соответствии с техническими требованиями, такой газовый котел имеет больше возможностей по месту его установки в доме или квартире.

Традиционные дымоходные газовые котлы

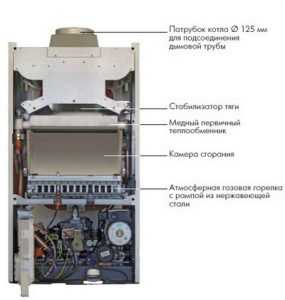

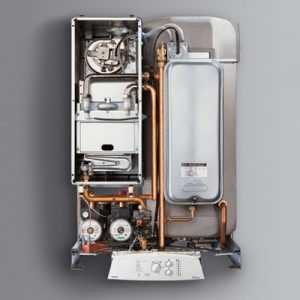

Котел с открытой камерой сгорания

Эти конструкции имеют «открытую» (иногда говорят «атмосферную») камеру сгорания. Она сообщается с воздухом, находящимся в комнате, где расположен газовый котел и необходимое количество воздуха для сжигания газа будет поглощаться естественным путем при работе газовой горелки котла. То есть кислород воздуха постепенно будет расходоваться и необходимо его постоянное пополнение. Для этого и нужна притоточно-вытяжная вентиляция. Ее устройство должно решать эту задачу, иначе нормальная работа газового котла и невозможна и опасна.

При недостатке кислорода происходит следующее:

1)газ перестает полностью сгорать, и мы недополучаем то количество тепла, которое должны получить при нормальном процессе;

2)образуется окись углерода (СО), которая в определенных концентрациях опасна для жизни (наличие всего 1% окиси углерода в воздухе при вдыхании может привести к отравлению организма с летальным исходом).

Поэтому, работа таких газовых котлов считается более опасной и даже при наличии автоматики защиты требует периодического наблюдения за процессом.

Что лучше – дымоходный или турбированный газовый котел?

Преимущество турбированного котла

Для того, чтобы ответить на этот вопрос рекомендую в первую очередь взвесить свои финансовые возможности. Хотя разница в их стоимости не отличается в разы, но все же. Безусловно, турбированные газовые котлы — это более прогрессивные и удобные конструкции. Они эстетично выглядят и могут быть размещены даже среди навесной мебели кухни. При этом не то, что не испортят интерьер, а даже дополнят его. С другой стороны, традиционные газовые котлы боее приспособлены к нашим реалиям по качеству и давлению газа и воды.

Итак, что имеем в итоге? Имеем, как преимущества, так и недостатки тех и других конструкций.

Недостатки турбированных газовых котлов:

• дополнительный расход электрической энергии для работы вентилятора, шум от него;
• определенный ограниченный технический ресурс на работу отдельных узлов и деталей, без которых работа газового котла невозможна — вентилятор, пневмореле и микровыключатели, контролирующие и регулирующие разряжение в камере сгорания. При выходе их из строя работа котла невозможна, зимой это особенно критично и требует оперативных действий;
• зависимость от наличия электрической энергии и стабильности величины напряжения. Возможные дополнительные затраты для приобретения дополнительного резервного источника энергии.

Недостатки традиционных дымоходных газовых котлов:

• наличие жестких норм по размерам и типу помещений, в которых допускается установка таких приборов;
• необходимость устройства приточно – вытяжной вентиляции и контроль за ее исправностью, в том числе снаружи дома, особенно в период пониженного атмосферного давления и ветренной погоды.

Преимущества турбированных газовых котлов:

• большие возможности при выборе места размещения;
• практически полное отсутствие риска попадания угарного газа в дом или квартиру, соответственно большая безопасность при эксплуатации.

Преимущества традиционных дымоходных газовых котлов:

• большинство конструкций энергонезависимые;
• достаточно просты и ремонтноспособны без критических последствий при выходе из строя узлов и деталей;
• шумовой эффект практически не ощущается, так как газовый котел размещен, как правило, в отдельном помещении;
• менее дорогостоящий, чем турбированный аппарат.

Если при выборе газового котла вы сразу обращаете внимание на особенности отвода продуктов сгорания и устройству дымоходов, то в значительной степени правильно определяете для себя последующие проблемы по сложности работ и финансированию отопления жилища.

Автор: Сергей Морозов.

Внимание! Эта статья защищена законом об авторском праве в цифровую эпоху (DMCA). Запрещено любое копирование без моего разрешения.

idoit.ru

Дымоход газового котла в здании и вне здания

Продукты сгорания любого топлива являются вредными для здоровья человека, поэтому нужно обеспечить их полное удаление из помещения. Для этого необходимо соорудить дымоход определенных размеров. Однако температура дымовых газов является высокой, поэтому сам дымоход становится пожароопасным объектом. Поэтому предъявляются жесткие требования к дымоходу газового котла.

…

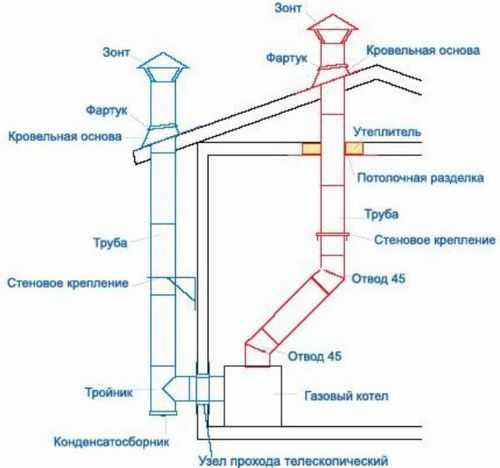

Конструкция дымохода

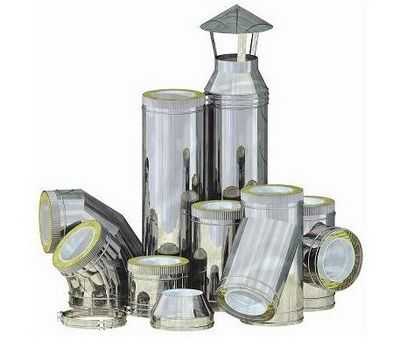

Дымоход может быть различных типов, но основные элементы примерно одинаковы:

• канал в виде стальной или асбестоцементной трубы, для вывода продуктов сгорания;
• соединительная труба от выходного патрубка газового котла к дымоходу;
• проходной соединительный элемент – обеспечивает безопасное пересечение дымоходом стен и перекрытий, а также является крепежным элементом;

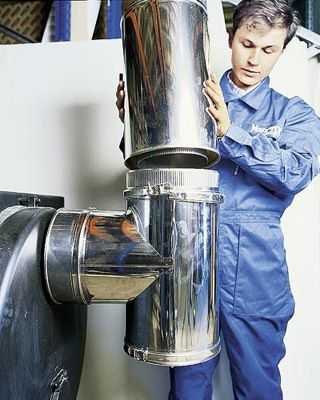

• тройник с ревизией – элемент, соединяющий котел с дымоходом. Его конструкция предусматривает дренаж для слива конденсата;
• крепежные элементы;
• теплоизоляционное покрытие.

Дымоход для газового котла. Требования

• размеры дымохода должны быть рассчитаны для каждого котла индивидуально, иначе не будет создаваться достаточная тяга, и продукты сгорания начнут скапливаться в помещении;
• все элементы дымохода, соприкасающиеся с горючими строительными материалами или элементами отделки, должны быть изолированы;
• при пересечении дымоходом стен или перекрытий должны использоваться специальные переходники;
• дымоход должен быть плотным и хорошо закрепленным на стене здания;
• самым эффективным дымоходом будет строго вертикальный канал с гладкой поверхностью стен, без сужений, расширений и препятствий.

Каждый дымоход должен иметь теплоизоляционное покрытие. Оно обеспечивает защиту от ожогов, пожарную безопасность, сохранность дымохода от воздействия внешних факторов, уменьшает уровень шума при работе дымохода, замедляет образование конденсата.

Виды расположения дымоходов

Дымоходы могут быть расположены внутри здания или вне его пределов.

Особенности внутренних дымоходов

• отсутствует необходимость в дополнительном теплоизоляционном покрытии;
• внутренняя прокладка увеличивает опасность возникновения пожара, поэтому ужесточаются противопожарные требования;
• затрудняются монтажные и ремонтные работы;

Монтаж внутреннего дымохода

1. Сначала нужно определиться с типом котла и местом его установки, затем создать проект будущего дымохода с расчетами и чертежами. Возведение внутреннего дымохода лучше всего производить совместно с постройкой дома.
2. Для возведения внутреннего дымохода нужно произвести разметку и сделать отверстия в перекрытии. Затем установить специальный переходник, который должен быть теплоизолированным и прикреплённым к перекрытию с обеих сторон.
3. После чего можно наращивать дымоход до необходимой высоты. Через каждые 3 метра должны быть крепежные элементы. Дымоход закреплен к стене по всей своей высоте. Если в качестве материала используется кирпич, то в основании дымохода нужно оборудовать крепкий фундамент.
4. Стыки элементов усиливаются специальными крепежными хомутами или уплотняются термостойкими мастиками, для надежной защиты от утечки дымовых газов.
5. На нужной высоте устанавливают тройник и ревизию, для соединения с котлом и отводом конденсата.
6. После соединения котла и дымохода можно производить покрытие теплоизоляционным материалом.

Продукты сгорания содержат в себе водяные пары. При соприкосновении с холодной поверхностью стенок дымохода происходит их конденсация. Этот процесс имеет разрушительное влияние на структуру дымохода.

Особенности внешней проводки дымохода

…

• необходим дополнительный слой утеплителя, для меньшего образования конденсата на стенках дымохода;
• уменьшается риск скопления дыма в помещении при утечке;
• уменьшаются шансы возникновения пожара;
• монтажные и ремонтные работы значительно упрощаются.

Установка дымохода для газового котла вне здания

1. Создается проект дымохода с чертежами и расчетами.
2. Делается проем в стене, для вывода дымовой трубы наружу.
3. Проем изолируется термостойкими материалами и вставляется специальный переходник.
4. Котел с помощью соединительной трубы крепится к переходнику.
5. С другой стороны переходник соединяется с тройником дымохода.

Дальнейший монтаж производится также, как и при внутренней прокладке. Только изоляцию внешнего дымохода нужно производить более тщательно, так как холодный воздух способствует образованию конденсата.

Выбор материала и метода монтажа дымохода осуществляется по усмотрению владельца.

Дымоход любого типа должен соответствовать всем требованиям и нормам, тогда его эксплуатация будет безопасной, эффективной и продолжительной.

oteple.com

Дымоходы для настенных и напольных газовых котлов

Перед приобретением газового котла для автономного отопления и горячего водоснабжения необходимо заранее продумать схему отвода продуктов сгорания.

…

Существует несколько возможных схем и каждая из них должна быть установлена в соответствии с требованиями.

Они определены нормативными документами: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Особенности дымоходов

Тип дымохода зависит от типа котла, а котел выбирается в зависимости от назначения и условий эксплуатации.

Сечение дымохода

Основным показателем газового котла является его мощность. В зависимости от этого параметра рассчитывается будущий диаметр (сечение) дымохода.

Диаметр дымохода для газового котла рассчитывается исходя из того, что требуемая площадь сечения газохода — не менее 5,5 см2 на 1 кВт паспортной мощности котла.

…

Естественная и принудительная тяга

Существуют котлы с открытой и закрытой камерами сгорания. Открытый тип камеры сгорания требует наличия естественной тяги. Она может быть обеспечена только с помощью дымохода определённых размеров. Закрытая камера сгорания оснащается дополнительным вентилятором. Он и создает принудительную тягу. Поэтому размеры дымохода имеют намного меньшие габариты.

Часто стал возникать вопрос, а можно ли установить газовый котел в квартире? С появлением котлов с закрытой камерой сгорания их монтаж допустим практически в любом помещении. Некоторые ограничения все же есть: расстояние до окна должно быть не менее 1 м, необходимо обеспечить свободный доступ к агрегату со всех сторон, нельзя устанавливать котел в ванной комнате.

Дымоход для настенных и напольных газовых котлов

Отличительных особенностей монтажа дымохода для настенных и напольных котлов нет. Все зависит от вида камеры сгорания и мощности котла. Поэтому требования для дымоходов этих видов котлов являются одинаковыми.

Конфигурация дымоходов

Для котлов с естественной тягой выполняется традиционный дымоход определенной высоты и сечения. Выбранные размеры напрямую влияют на качество создаваемой тяги.

Котлы с принудительной тягой оснащаются коаксиальным дымоходом, который имеет конструкцию «труба в трубе». По внутреннему каналу выходят продукты сгорания, а по внешнему происходит забор воздуха для процесса горения.

Материалы для дымоходов

Кирпичный дымоход выполняется из кирпича с внутренним защитным покрытием. Монтаж такого дымохода – это трудоемкий процесс, требующий больших денежных затрат.

Кирпичный дымоход является устаревшим типом дымоходов, но имеет несравненный эстетический вид.

…

Стальной дымоход (сэндвич) представляет собой дымоход конструкции «труба в трубе». По внутреннему каналу выходят дымовые газы, а по внешнему проложен теплоизоляционный материал. Монтаж такого дымохода проводится быстро и не требует строительных навыков. Весь процесс заключается в соединении нескольких готовых блоков между собой и закреплении всей конструкции к стене дома.

Керамический дымоход представляет собой керамическую трубу, обернутую в теплоизоляционный материал и установленную в монолитный блок. Каждый блок имеет крепежные отверстия под арматуру. Монтаж керамического дымохода происходит путем соединения между собой готовых блоков: стык керамических труб уплотняется термостойким герметиком, а стык блоков укрепляется с помощью бетона и арматуры, вставленной в пазы.

Вермикулитовый дымоход – это стальная труба, покрытая изнутри вспученным вермикулитом.

Вермикулит – это природный минерал. В строительстве применяется вспученный вермикулит, получаемый путем его нагрева до 4000С. В результате образуется пористый материал, применяемый в широком температурном диапазоне: — 260°С до + 1200°С.

Вермикулитовые дымоходы – это достаточно новая технология, имеющая ряд преимуществ:

• вермикулит – это теплоизоляционный материал. Толстый слой покрытия препятствует образованию конденсата;
• удобный монтаж вермикулитового дымохода;
• вермикулит является негорючим материалом и соответствует требованиям пожарной безопасности.

Коаксиальная труба для газового котла с принудительной тягой собирается из готовых элементов. Его достаточно соединить с котлом и вывести выхлопную трубу за наружную стену. Необходимую тягу обеспечит вентилятор.

Расположение дымоходов

Внутреннее расположение дымохода лучше всего проектировать во время строительства дома. Ведь он не должен проходить через жилые помещения. Такая прокладка дымохода более экономична, так как не нужно производить дополнительную термоизоляцию.

Внешнее расположение дымохода обычно применяется в случаях его пристройки к уже готовым зданиям. Все его элементы нужно обеспечить дополнительным теплоизоляционным покрытием для уменьшения образования конденсата и обеспечения большей сохранности.

Требования к дымоходам газовых котлов

Пожарная безопасность

При прокладке дымохода через стену или крышу необходимо произвести разметку и сделать отверстие. Оно должно быть на 30 мм больше, чем сечение дымохода. Этот зазор заполняется несгораемым термоизоляционным материалом, а проводка дымохода должна быть осуществлена с помощью специальных элементов – «проходников».

Следует оградить соприкосновение дымохода с горючими материалами. В этом отношении более практично внешнее расположение дымоходов.

Качество удаления продуктов сгорания

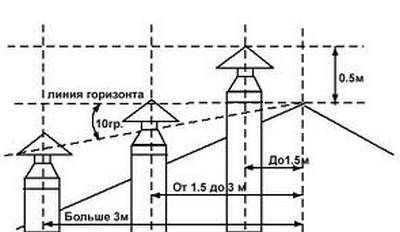

Дымовая труба должна быть выведена так, чтобы выходящие дымовые газы не возвращались в помещение через открытое окно. Также нужно учитывать расположение соседних зданий и оградить проникновение дыма в них. Для этого нужно соблюдать некоторые нормы, изображенные на картинках.

Эксплуатация дымохода

Для нормальной работы каждый дымоход должен быть снабжен системой для отвода конденсата и прочистки дымохода от сажи. Для этого предусматриваются специальные отверстия и люки.

Схема подключения газового котла к дымоходу примерно одинакова для всех типов. Она осуществляется с помощью специальной соединительной трубы. Ее диаметр должен совпадать с выходным патрубком котла. А подключение к дымоходу осуществляется с помощью тройника. Все соединения должны быть плотными.

Каким бы ни был газовый котел, его дымоход должен соответствовать требованиям, тогда эксплуатация будет безопасной и эффективной.

oteple.com

Напольные газовые котлы с коаксиальным дымоходом

Само слово «коаксиальный» означает «одно в другом». Для дымохода это принцип «труба в трубе». Такой дымоход для газового котла является конструкцией двухконтурной — труба с меньшим диаметром помещена в трубу с большим диаметром. Внутри эти трубы соединяются между собой при помощи специальных перемычек, которые предотвращают их соприкосновение.

Так выглядит коаксиальный прибор

Чтобы не заморачиваться в поисках неотъемлемых элементов систем газового отопления: соответствующих труб для дымохода и удлинителей, целесообразнее приобрести  весь комплект целиком. Во-первых, это должно сэкономить много времени, во-вторых, такого рода дымоход, называемый коаксиальным, оснащенный стальными либо пластиковыми трубами, наверняка окажется более безопасным и долговечным, ведь  детали, начиная от тройников, отводов и заканчивая переходами и фланцами из нержавейки в дымоходе максимально должны друг другу соответствовать.

Если вы не вполне себе представляете, какая именно требуется труба дымохода для вашей системы отопления, будь то газовый котел, камин, печь или колонка, наверное, лучше будет обратиться за помощью к  специалистам. Те, сделав осмотр и обмер помещения, подберут оптимальный вариант. И, что немаловажно, помогут с доставкой и монтажом (услуги таких специалистов, кстати говоря,  предусмотрены едва ли не в каждом магазине из числа специализирующихся на дымоходах для газовых котлов и сопутствующего нагревательного оборудования).

Чтобы любой генератор тепла ( за исключением, пожалуй, электрического) работал стабильно, в системе должно быть предусмотрено отведение газов, образуемых  в процессе сжигания топлива.  К тому же, как всем известно,  собственно горение (как процесс) возможно лишь тогда, когда обеспечен непрерывный достаточный приток воздуха.  В противном случае мы имеем неполное сгорание топлива. Чем коаксиальный дымоход для газового котла действительно отличается от обычного дымохода, рассмотрим в статье.

Монтаж дымоходов подобного типа выполняется, как правило, с котлами, которые имеют закрытую камеру сгорания, это обычно приборы напольного (или настенного) типа, размещаемые на любом из этажей. Направление дымохода определяется индивидуально в каждой отдельной ситуации. Дымоход располагают как в вертикальной, так и горизонтальной или наклонной плоскости.

Обратить внимание! В целях пожарной безопасности дымоходное отверстие должно быть выше котла не меньше, чем на полтора метра. Само отверстие должно незначительно превышать диаметр собственно трубы. При выводе ее наружу надо трубу чуть наклонить (угол более 3 град.), чтобы обеспечить отток конденсата. Для предотвращения возможных засоров воздуховода выход располагают не ближе полутора метров от поверхности грунта.

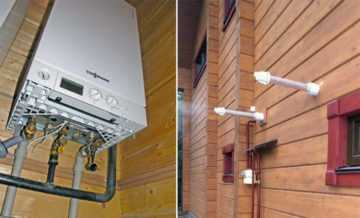

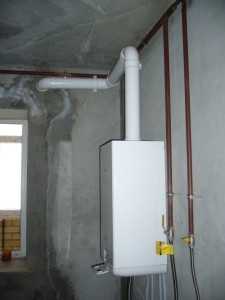

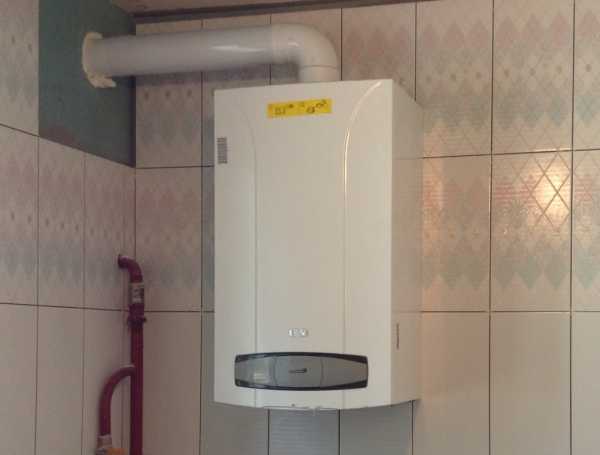

Как коаксиальный дымоход выглядит в помещении

В котлах с принудительной циркуляцией используется всегда именно горизонтально расположенный дымоход. Если отсутствует (или, м.б., затруднена) возможность выхода трубы через одну из стен непосредственно на улицу (причиной могут быть недостаточная ширина улицы или  близко размещенные окна), тогда используется вертикальный вариант коаксиального дымохода.

При монтаже используют т.н. коаксиальные не только колена, но также фланцы, хомуты, адаптеры. Во избежание нарушения дизайна помещения можно купить декоративные накладки, подобрав их в стиль общего интерьера. При необходимости удлинить трубу воспользоваться стоит только хомутами, не применяя иных подручных средств типа герметиков и клеев.

Это то, что воздух для эффективного процесса горения берется извне (а не из помещения). Простая печь забирает из помещения кислород, что требует частого проветривания. Принцип функционирования коаксиальных дымоходов несколько иной — здесь во внутреннюю трубу поступают продукты горения, зато внешняя служит притоку свежего воздуха.

Что это дает

Подобной конструкцией решается сразу ряд проблем, присущих обычным отопительным приборам и дымоходам. Предоставляем вам это оценить.
Поступающий извне воздух приходит уже горячим, ибо нагревается внутренней трубой за счет проходящих по трубе весьма горячих продуктов горения. Это в большой степени снижает тепловые потери, в результате как увеличивая КПД всей системы;
Повышенный КПД приведет к полному сжиганию природного газа. В итоге в атмосферу не будут выбрасываться частички не догоревшего топлива, что повысит экологичность котла;
Большое значение имеет тот факт, что труба внутри при передаче части своего тепла трубе внешней отдает часть тепла и остывает. Данный момент снижает отчасти пожароопасность;
Все отопительные процессы с самого момента поступления воздуха и до отвода продуктов горения идут закрыто — в камере сгорания. Соответственно не надо беспокоиться по поводу дополнительной вентиляции, ведь в помещение не должны попасть ни дым ни угарный газ;
Наличие большого разнообразия в размерах труб, это касается и внешних, и внутренних, дает возможность подобрать коаксиальный дымоход для газового котла практически любой мощности;
Компактность позволяет экономить немалое пространство внутри помещения;
Имевшие дело с подобным оборудованием отмечают простоту монтажа (это относится как к самому котлу, так и коаксиальному дымоходу). Также говорят и о сравнительно легкой эксплуатации и сервисе подобной отопительной системы.
Естественно, если допустить откровенные ляпы в монтаже коаксиального дымохода, можно не получить его преимуществ. Это касается и безопасности и экологичности. Так что вопрос правильности монтажа весьма важен.

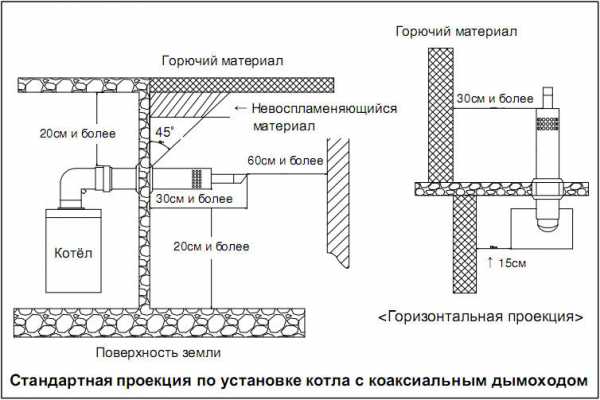

Схема размещения коаксиальных дымоходов

А теперь предлагаю ознакомиться с коаксиальными дымоходами на конкретных примерах.

Устраивая коаксиальные дымоходы сложной конструкции, надо рассчитывать длину так, чтобы она была не больше трёх метров при количестве колен не больше двух. Выход трубы в любом распкладе должен отстоять от оконного проема на расстояние не меньше 60-70 см. Расстояние от трубы газоподачи газа при этом должно быть более половины диаметра внешних труб дымохода.

Хотя монтаж коаксиального дымохода не представляет особо сложным, проводить их лучше специалистам. Во-первых, они знакомы со всеми необходимыми требованиями безопасности. Во-вторых, работать с таким непростым материалом, как трубы из нержавеющей стали и оцинковки без опыта рискованно.

Без специальных навыков вы вряд ли установите корректно ревизии и конденсатоотводы.

Многоквартирные здания, отапливаемые газовыми системами с закрытыми горелками, используют так называемые промышленные коллективные дымоходы. Трубы дымохода соединяются с основным (центральным) дымоходом, выводимым через крышу наружу дома.

Если тяга достаточна, обеспечивается таким образом практически полное отведение продуктов сгорания и приемлемый приток кислорода сквозь воздуховоды к горелкам. Толщина стенок  дымохода около 0,8 – 1,0 см, что обусловливается рабочей температурой порядка 250 град. С.

С проблемой утепления таких дымоходов иногда сталкиваться приходится. Простое утепление не всегда помогает. Поэтому практически обычное утепление коаксиальных дымоходов не применяют. Едва ли не единственный выход — уменьшение размеров дымохода. Оголовок замерзает по причине попадания конденсата в воздухозаборную трубу (он попадает туда из второй трубы с продуктами горения), так что нужно попросту укоротить трубу внутри относительно внешней. Оптимальным будет вариант установить две раздельные трубы, утепление их будет иметь значительно больше эффект, чем утепление собственно коаксиального дымохода.

teplolivam.ru

Требования к дымоходам газовых котлов: нормы, которые нужно знать

Одним из важнейших отделов отопительной системы, работающей на газе, является правильно устроенный дымоход. Не случайно работники газовой службы предъявляют строгие, но обоснованные требования к дымоходам газовых котлов. От устроенной должным образом системы зависит не только эффективная работа газового котла, но и безопасность жителей дома. При работе газовых приборов нет видимого дыма, как от приборов, работающих на твердом топливе, но это не значит, что отсутствует возможность скопления угарного газа. Он тем и опасен, что может негативно воздействовать на здоровье человека незаметно для него.

Требования к дымоходам газовых котлов

Владельцы частных домов обязательно должны знать, как устроена конструкция дымоотводящей системы в доме, где они проживают, для того, что осуществлять правильную ее эксплуатацию. А те, кто только собирается произвести установку газового отопительного прибора, должны быть заранее осведомлены о том, какие бывают дымоходы, и каким образом их устраивают, чтобы определиться, какой из них выбрать.

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

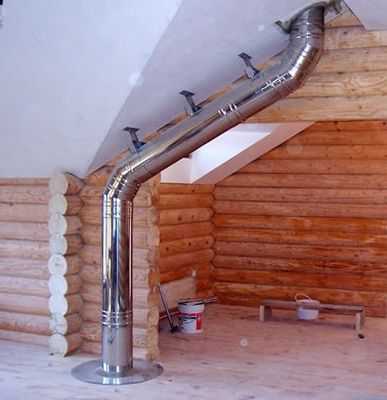

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход

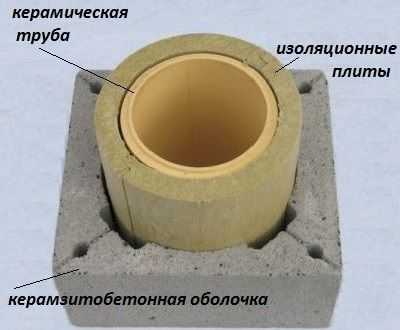

Керамический дымоход в разрезе

Такие дымоходы имеют большое количество положительных качеств, которые особенно хорошо проявляются в случаях, когда работа по монтажу будет проводиться самостоятельно. Конструкция проста и надежна, легка в установке, имеет высокую степень пожаробезопасности и, что очень важно, вполне доступна по цене. Но, нужно отметить, что даже имея столько положительных сторон, керамические дымоходы не пользуется большой популярностью.

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках. Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе.

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Требования к эффективности и безопасности дымохода газового котла, нормы СНиП

Для правильного устройства конструкции дымохода разработаны требования СНиП 2.04.05—91 и ДБН В.2.5—20—2001, которые должны быть обязательно учтены для достижения полной безопасности при работе системы. Нужно отметить, что от выполнения всех предусмотренных правил будет зависеть здоровье и жизнь жильцов дома, а также эффективность работы газового котла.

Поэтому к этим правилам нужно отнестись со всей серьезностью, так как их несоблюдение приведет к неприятностям с газовым хозяйством, а возможно и к штрафам. И все равно придется все переделывать заново по установленным стандартам.

Требования для нормальной работы дымоходов газовых приборов включают в себя следующие моменты:

• Отведение конденсата с помощью специального сборщика влаги, который устаивают внизу трубы.
• В дымоходной системе должна быть обеспечена хорошая тяга, она является залогом эффективности работы прибора.
• Чтобы добиться хорошей тяги, при сборке дымохода очень важно обеспечить максимальную герметичность соединения деталей.
• Дымоход должен иметь вертикальную форму без уступов. По правилам разрешен уклон в 30 градусов, с тем, что диаметр сечения будет сохранен.
• Отрезок трубы, соединяющий газовый котел с дымоходной системой, длина которого должна быть не менее полуметра, обязательно должен иметь вертикальный участок.
• Если высота помещения составляет около трех метров, общая длина горизонтальных соединяющих участков не должна быть больше высоты помещения.
• Расстояние между дымоходом и поверхностями стен или в проходах, трубы через стену, выполненную из горючих материалов должно составлять не менее 20 сантиметров, из негорючих материалов — порядка пяти сантиметров. В стенах или перекрытиях, через которые проходит дымоотвод, вокруг трубы укладывается негорючий материал, например, минеральная вата.

Возвышение оголовка дымохода над поверхностью крыши

• Оголовок трубы дымохода, пройдя через кровлю, должен возвышаться над ней не менее, чем на полметра. Если крыша имеет плоскую конструкцию, то оголовок над ней поднимают на высоту в один метр.

 При устройстве дымоходной системы запрещено:

• Установка грибков и дефлекторов на оголовок трубы газового котла, так как они тормозят отвод продуктов горения, поэтому угар может попасть вовнутрь помещений.
• Устраивать более 3-х поворотов на дымоотводных трубах дымохода.
• Проводить дымоходную трубу через любые помещения, где отсутствует система вентиляции.
• Выполнять дымоходные каналы из материалов, имеющих пористые структуры.
• Протягивать дымоходную систему через жилые помещения.

Вся конструкция собирается по инструкции и схеме производителя дымоходных систем, согласованной с контролирующей организацией.

Пошаговый монтаж дымохода газового котла

Монтаж дымохода

 Монтаж системы дымоотвода происходит следующим образом:

• Производится точная разметка прохода трубы через перекрытие и кровлю — этот процесс необходимо неоднократно проконтролировать, чтобы не совершить ошибки.
• Далее устраиваются отверстия по разметкам для прохождения трубы.
• Монтируют адаптер для перехода, который соединяется с патрубком, расположенным на котле.
• Затем присоединяют тройник, имеющий отделение для сбора влаги, и закрепляют специальным кронштейном.
• Стыкуется следующий участок дымохода. Если нужно, то используется элемент, называемый «колено».
• Если труба будет пропускаться через перекрытие, в комплект дымохода нужно включить специальный проходной патрубок. Труба проходит через металлический лист, в котором устроено для нее отверстие немного большего размера, чем диаметр трубы. Лист прикрепляют к перекрытию.
• Стыки двух отрезков труб для надежности фиксируются хомутами, их стягивают болтами.
• Дымоход закрепляют к стене на специальные кронштейны с шагом, примерно, два метра.
• Завершает конструкцию наконечник в виде конуса.
• Последним этапом производится изоляция дымоходной трубы от горючих материалов на переходах.

Нельзя не осветить нюансы выбора и установки дымохода, в зависимости от его месторасположения. Он может быть установлен снаружи и закреплен к стене (настенные), или проходить внутри строения.

Внутренний дымоход

• Если от дымохода должно исходить тепло во все помещения, где он будет проходить, не нужно выбирать трубу с внутренней теплоизоляцией, утепляют ее только с наружной стороны.
• Нужно учесть, что при прохождении дымохода внутри дома, повышается риск проникновения продуктов горения в комнаты, а также повышается пожароопасность. Поэтому очень важно идеально состыковать отдельные части и надежно закрепить их хомутами.
• Для монтажа потребуется большее количество различных дополнительных элементов, так как труба будет проходить, как минимум через одно перекрытие и кровлю.
• Не следует забывать, что если в будущем потребуется провести ремонтные работы на подобном дымоходе, то это станет достаточно проблемной задачей.

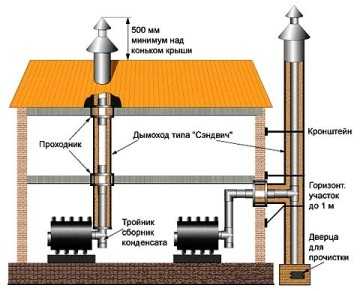

Сравнение наружной и внутренней схем расположения дымохода

Наружный дымоход

• Наружный вариант дымохода требует правильно рассчитанной теплоизоляции.
• Преимуществом можно назвать безопасность этого элемента отопления.
• Монтаж дымохода, проходящего снаружи, намного проще, нежели внутреннего.
• В случае необходимости проведения ремонта, его также легко можно будет провести при любых создавшихся условиях.

Как избежать скопления конденсата в дымоходе газового котла — видео урок



Любая часть отопительной системы должна быть устроена максимально аккуратно, и нельзя к этому относиться халатно. Поэтому, если нет опыта работы в этой области, лучше всего обратиться к специалисту, который знает свое дело, или в фирму, занимающуюся монтажом дымоходов.

kamin-expert.ru
