Газовый котел двухконтурный настенный navien. Газовый котел Навьен — инструкция по безопасному использованию и уходу.

По сей день остается популярной автономная система отопления, которая работает за счет газа. Жители загородных домов и участков используют такие устройства очень активно. Это можно сказать и о владельцах квартир в многоэтажных зданиях. Обусловлено это тем фактором, что современные приборы отопления на газу отличаются множеством положительных особенностей, они удобны в использовании и монтаже, а также при эксплуатации. Посетив магазин, вы сможете ознакомиться с большим ассортиментом подобной продукции, но наиболее популярен сегодня котел «Навьен». Неисправности могут возникнуть при его работе, как и в случае с любым другим оборудованием. Однако вы можете попытаться решить возникшие проблемы самостоятельно, воспользовавшись кодом ошибки, который указывается на интерактивной панели.

Ниболее часто встречающиеся неполадки

Котел «Навьен», неисправности которого способен устранить почти каждый пользователь, иногда ломается в процессе эксплуатации, как и любое другое оборудование. Это обусловлено тем, что может использоваться теплоноситель низкого качества. Для того чтобы потребитель был способен определить причину и принять решение, котлы марки «Навьен» выдает код ошибки. Ниже упомянуты примеры неполадок, которые возникают наиболее часто:

перегрев;
отсутствие сигнала пламени;
обрыв цепи в температурном датчике;
повреждение цепи ;
проблемы в работе вентилятора;
короткое замыкание датчика протока;
нарушение в работе системы;
неисправности платы управления.

Вы можете столкнуться с проблемой перегрева оборудования, а также ложным сообщением о наличии пламени.

Устранение проблем

Если вы приобрели котел «Навьен», неисправности могут возникнуть при его работе, то вам, как и каждому пользователю, необходимо знать коды основных ошибок и варианты устранения проблем. Некоторые владельцы сразу же обращаются в сервисную мастерскую и делают правильно, так как только в этом случае при ремонте устройства будет распространяться гарантия на оборудование.

Если на дисплее вы увидели ошибку 01, то должны знать о том, что данная неисправность является наиболее распространенной. Она выражена в снижении потока отопления или засоре. Такой же код ошибки возникает и при выходе из строя циркуляционного насоса.

Решить данную проблему вы можете, выполнив следующие манипуляции. Важно проверить фильтр в системе отопления на наличие воздушных пробок, при необходимости их следует стравить. Мастеру нужно удостовериться в том, что насос работает исправно, а сопротивление катушки замкнуто. Необходимо позаботиться о работоспособности крыльчатки, она не должна иметь повреждений, а найти ее вы сможете в циркуляционном насосе.

Ошибка номер 02

Котел «Навьен», неисправности которого выводятся на дисплей, может столкнуться с ошибкой, которая обозначается цифрами 02. Если двухконтурное оборудование выдает такой код, то из горячего крана несколько секунд может течь теплая вода, после идет холодная, а на пульте повышается температура воды до максимума, затем этот параметр резко падает. С отоплением в этом случае все может быть нормально, а причинами возникшей ошибки иногда выступают недостаток воды или завоздушенность системы.

В некоторых случаях вы можете заметить, что работает, но не имеет способности набирать нужных оборотов. Иногда при ошибке 02 пользователи отмечают, что крыльчатка имеет механические повреждения. Иногда не работает датчик протока в системе теплоносителя, а отопительный распределительный кран оказывается закрытым.

Варианты устранения ошибки 02

Газовый котел «Навьен», неисправности которого могут стать для пользователя неприятным сюрпризом, иногда выдает ошибку 02. При этом мастеру следует отрегулировать давление, избавив систему от лишнего воздуха, а также проанализировав сопротивление катушки насоса. Крыльчатка должно быть проверена на наличие повреждений, как и в вышеописанном в случае. Сопротивление датчика протока нужно проверить на замыкание, открыть распределительный кран, а после разобрать корпус датчика, что позволит почистить флажок. Газовый котел «Навьен», неисправности которого привели к сообщению об ошибке 02 на дисплее, скорее всего, столкнулся с проблемой воздушной пробки. Вода при этом находится в контуре, нагревается, но после попадания воздуха температура резко падает, она достигает критической отметки, именно поэтому на дисплее появляется ошибка 02.

Возникновение ошибки 10

Ошибка 10 выдается при нарушении работы вентилятора, может произойти его перегиб, а в некоторых случаях оказываются неправильно подсоединены трубки датчика давления воздуха. Они должны вести к улиткам вентилятора. Иногда на ошибку 10 указывает засоренный дымоход или сильные порывы ветра.

Способы решения проблемы

Настенный газовый котел «Навьен», неисправности которого могут обозначаться цифрой 10, должен быть отремонтирован, что иногда предусматривает замену вентилятора. При необходимости мастеру следует прочистить дымоход. Следует удостовериться в том, что подсоединение трубок, которые ведут к улитке вентилятора, осуществлено правильно. Они должны иметь перегиб.

Возникновение шума

Иногда пользователи замечают, что двухконтурный котел при включении начинает издавать шум, при этом на диспле

vip-potolok.ru

Котел газовый двухконтурный настенный navien инструкция. Инструкция по использованию газового котла навьен

Отопление частного дома » Котлы и котельное оборудование » Газовые котлы

Газовые котлы «Navien Ace» — инструкция по эксплуатации и достоинства модели

Котел газовый настенный NAVIEN

Когда перед потребителем встает вопрос выбора газового котла для отопления, приходится учитывать большое количество критериев, обеспечивающих его эффективную и экономичную работу. В этом плане следует разделить агрегаты отечественные и зарубежные. К сожалению, не все «иностранцы» могут выдержать сложные российские условия эксплуатации – низкое качество теплоносителя, перепады давления газа и воды, периодическое отключение электроэнергии. Правда, многие зарубежные аналоги сегодня уже адаптированы к российским условиям. К примеру, известная южнокорейская модельная линейка «Navien Ace» с инструкцией, где оговорено, что эти котлы могут быть использованы в России.

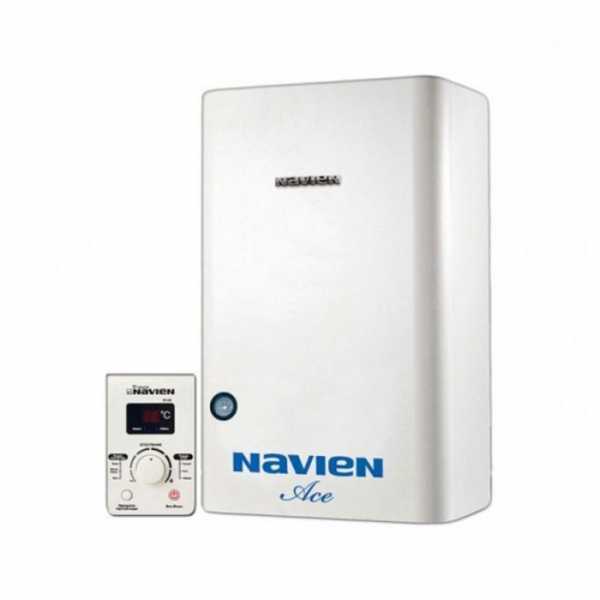

Марка Navien Ace – это настенный вариант двухконтурного котла. Такая модель относится к оборудованию «Навьен» с открытой камерой сгорания и естественным выводом продуктов горения. Что входит в конструкцию котла?

Комплектация котла

В конструкцию агрегата входят:

Два теплообменника из нержавеющей стали, что гарантирует их долгую и надежную эксплуатацию.
Выносной дисплей блока управления, который полностью русифицирован. Для российского потребителя это очень важное условие.

Встроенный циркуляционный насос.
Расширительный бачок.
Предохранительный клапан.
Воздухоотводчик, работающий в автоматическом режиме.
Перепускной вентиль, который настраивается тоже в автоматическом режиме.
Датчик тяги.
Стабилизатор электрического тока.
Пульт с дистанционным управлением, что удобно в плане обслуживания.

Южнокорейский котел navien ace полностью снабжен японской автоматикой. При этом производитель дает гарантийный срок эксплуатации 2 года. Это достаточно компактное устройство с великолепными техническими характеристиками. Инструкция по эксплуатации котлов Навьен позволяет легко разобраться во всех тонкостях настройки прибора, режимах и температурных диапазонах.

Классификация

Газовые котлы «Navien Ace» делятся на две категории:

Ace ATMO.
Ace TURBO.

Первый агрегат – это простой и традиционный котел с открытой камерой сгорания, где используется атмосферный вывод продуктов горения. Второй – более усовершенствованный и имеющий горелку с турбонаддувом. Это позволяет эффективно подавать газ и сжигать его при нестабильной подаче, что связано со скачками давления. К тому же второй вариант снабжен специальной системой контроля SMPS, в основе которой лежат высокочувствительные чипы. Они отвечают за контроль и регулировку процессов сгорания газа. Во всем остальном оба варианты ничем не отличаются друг от друга.

Обе модели можно отнести к категории универсальной техники. Адаптированные к непростым условиям эксплуатации они считаются одними из самых экономичных отопительных приборов, которые сегодня присутствуют на российском рынке. Важной составляющей конструкции является дистанционный пульт управления. Это очень удобно, когда на расстоянии можно задавать режимы и показатели, быстро проводя наладку.

Но что удивительно – газовые котлы Навьен могут работать не только в автоматическом режиме, но и в ручном. Особенно это удобно, когда температура за окном резко меняется. Ручная установка позволяет более точно выставить параметры и показатели, что исключает самые малые ошибки в процессе эксплуатации отопительного оборудования.

Газовые котлы navien ace можно называть универсальными агрегатами. Они работают на природном магистральном газе или на сжиженном баллонном. Чтобы перейти от одного вида газа на другой, необходимо поменять только горелку. Других изменений не требуется.

На что обратить внимание при монтаже?

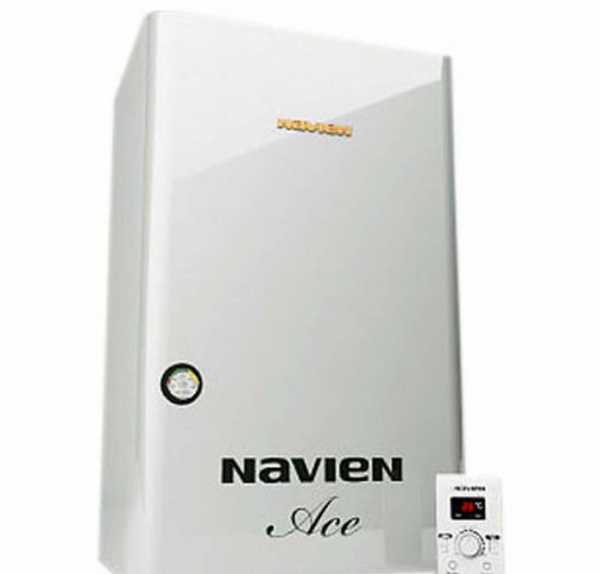

Стальной газовый котел Navien Ace

Так как к оборудованию приложена инструкция, то проблем с установкой и подключением прибора не возникает. Сделать это самостоятельно – не проблема. В инструкции может разобраться даже непрофессионал. Тем более что она написана на русском языке.

Единственное, на что просят обратить внимание специалисты – это способ отвода угарных газов. Выводить их можно через обычный атмосферный дымоход, подключенный к системе дымоотведения дома или установленный как отдельная конструкция. Но если вас не устраивает ни один вариант, можно сделать коаксиальный дымоход. Его монтаж в несколько раз проще. Но учтите, что коаксиальные конструкции используются только в том случае, когда обогреваемая площадь дома не превышает 110 м². Они могут быть установлены с котлами, мощность которых не превышает 11 кВт.

Заключение по теме

Газовые котлы «Navien Ace» – это высококачественная отопительная техника с прекрасными техническими и эксплуатационными характеристиками. Адаптированные к непростым российским условиям эксплуатации они прочно заняли одну из лидирующих позиций на рынке отопительного оборудования России. Популярность их не падает, а значит, велика вероятность, что и другие модели будут востребованы всегда.

Котел двухконтурный NAVIEN 16 A

Котел NAVIEN 16A

Настенный двухконтурный газовый котел NAVIEN 16A. Мощность 16 кВт. Открытая камера сгорания. Предназначен для отопления и горячего водоснабжения жилых и производственных зданий общей площадью до 160 кв. м.

Стабильная система защиты от замерзания

При падении температуры в помещении, в котле автоматически срабатывает система защиты от замерзания. Если температура отопительной воды опускается ниже 10°С, автоматически запускается циркуляционный насос, обеспечивая постоянную циркуляцию теплоносителя в системе отопления. При падении температуры отопительной воды ниже 6°С, автоматически включается горелка и прогревает теплоноситель до 21°С.

Безопасная и безупречная работа котла при частых колебаниях напряжения в электросети

При колебаниях напряжения в электросети ±30% от 230 В, срабатывает система защитный чип SMPS (Switched-Mode Power Supply) на микропроцессоре. Котел при этом работает без сбоев и остановок, благодаря чему продлевается срок его эксплуатации и предотвращаются поломки.

Атмосферный газовый котел NAVIEN ATMO 16A

Возможность пользоваться отоплением и горячей водой при низком входном давлении газа в системе газопровода

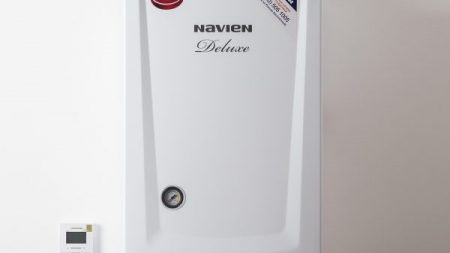

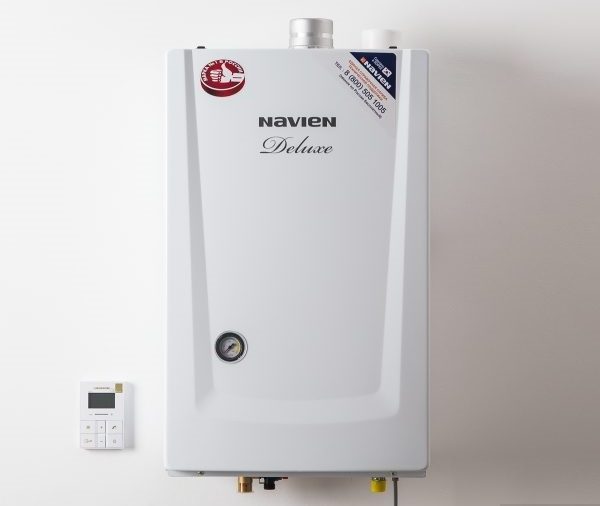

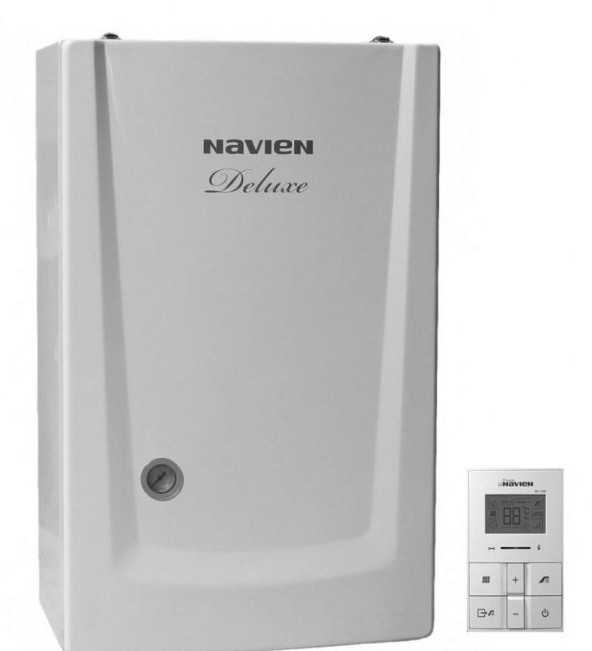

Котел NAVIEN DELUXE 16A стабильно и безопасно функционирует при давлении газа 4 мбара (40 мм водяного столба).

Возможность пользоваться горячей водой при низком входящем давлении воды в системе водопровода

Котел стабильно работает при падении входящего давления воды до 0.1 бара, благодаря чему его можно использовать в жилых помещениях со слабым напором воды в системе водопровода, а также при частых перепадах давления в системе водоснабжения.

Исключительная технология обогрева – постоянная адаптация к условиям помещения

Выносной пульт управления котлом со встроенным датчиком температуры позволяет не только экономно расходовать газ и сокращать расходы на отопление, но и постоянно автоматически поддерживает заданную комфортную температуру в отапливаемом помещении.

*Параметр*		*Ед. Измер.*	*Модель котла*
			*Navien 13A*	*Navien 16A*	*Navien 24A*
*Назначение*		–	Отопление и нагрев воды для хозяйственных нужд
*Топливо*		–	Природный газ / Сжиженный газ
*КПД*		%	86
*Тепловая мощность*	*Отопление*	*кВт*	9-13	9-16	9-24
	*ГВС*		16	16	24
*Отапливаемая площадь*		м²	до 130	до 160	до 240
*Температура (отопление)*		°С	40-80
*Рабочее давление (отопление)*	*Мин.*	*бар*	0.6
	*Макс.*		3
*Температура нагрева (ГВС)*		°С	30-60
*Рабочее давление (ГВС)*	*Мин.*	*бар*	0.6
	*Макс.*		8
*Производительность ГВС*	*ΔT 25°С*	*л/мин*	9.2		13.7
	*ΔT 40°С*		5.7		8.6
*Расход газа (Мин./Макс.)*	*Природный газ*	*м³/час*	0.98/1.33	0.98/1.65	0.98/2.47
	*Сжиженный газ*	*кг/час*	0.85/1.16	0.85/1.43	0.85/2.15
*Диаметр форсунки/Количество форсунок*	*Природный газ*	*мм/шт*	1.30/8	1,.30/8	1.30/12
	*Сжиженный газ*	*мм/шт*	0.92/12	0.92/12	0.92/12
*Давление газа на входе*	*Природный газ*	*мбар*	8-18
	*Сжиженный газ*		23-33
*Электрические параметры*	*Напряжение и частота*	*В/Гц*	220/50
	*Потребляемая мощность*	Вт	110
*Диаметр дымохода*		мм	130
*Температура продуктов сгорания*		°С	110-125
*Присоединительные размеры*	*Отопление*	*мм(дюйм)*	20(3/4″)
	*ГВС*		15(1/2″)
	*Газ*		15(1/2″)
*Габаритные размеры (ВхШхГ)*		мм	720х430х340
*Вес (без воды)*		кг	26		27

www.kasskad.ru

Котел NAVIEN ACE 24 A

NAVIEN ACE 24A

Настенный двухконтурный газовый котел NAVIEN 24 ATMO

Мощность газовой горелки 24 кВт. Открытая камера сгорания, требуется стационарный дымоход из кирпича или других материалов (тип печка) выведенный выше крыши дома. Котел предназначен для отопления и горячего водоснабжения жилых домов и производственных зданий общей площадью до 240 кв. м.
