Сравнение конвекционных и конденсационных котлов
Развитие производства газовых котлов отопления не стоит на месте. Разработан газовый котел с улучшенным принципом работы, что позволило увеличить его коэффициент полезного действия (КПД). Внешне конвекционные и конденсационные котлы практически неотличимы. Конденсационные котлы в 1,5-2 раза дороже конвекционных котлов. Это доплата за более высокую производительность (до 20%) и меньший расход топлива, благодаря дополнительному теплообменнику, встроенному в котел.
…
Конвекционные и конденсационные газовые котлы: различия
Газовые котлы по эффективности сжигания топлива подразделяются на два типа:
- конвекционные агрегаты – это традиционная модель газового котла;
- конденсационные – это агрегаты новой технологии.
Основным отличием конвекционного и конденсационного видов газовых котлов является наличие в конденсационном агрегате дополнительного теплообменника, который называется водяной экономайзер. Именно на нем происходит конденсация водяных паров. Водяной экономайзер выполнен из металла, стойкого к воздействию коррозии, так как постоянно находится в контакте с водой.
Конвекционные газовые котлы
Конвекционные газовые котлы производят нагрев теплоносителя только за счет тепла, которое выделяется при сжигании газа. Но при этом большое количество теплоты уходит вместе с дымовыми газами в атмосферу, так как в них находится водяной пар, который в свою очередь может произвести дополнительный обогрев теплоносителя.
Преимущества конвекционных котлов
Несмотря на свою неэкономичность, подобные котлы имеют ряд преимуществ:
- Простота конструкции.
- Легкость монтажа, демонтажа и ремонта.
- Доступная цена.
- Компактные габариты.
Конденсационный газовый котел
Конденсационный газовый котел – агрегат, который использует для нагрева теплоносителя не только тепло при сжигании газа, но и энергию водяного пара, который содержится в отходящих дымовых газах. Это становится возможным, если обеспечить конденсацию паров на стенках дополнительного теплообменника. Конденсационная схема работы котла позволяет экономить от 15 до 20% горючего, что обеспечивает более дешевое тепло в целом.
…
Особенность работы конденсационного котла
Для того, чтобы добиться конденсации паров, находящихся в продуктах сгорания на стенках экономайзера необходимо, чтобы вода, которая поступает в него, была холоднее, чем точка росы водяного пара в дыме. Точка росы – это температура, при которой вода переходит из парообразного состояния в жидкое. Точка росы паров дыма около +55°C.
В конвекционных котлах разность температур между линиями подачи и «обратки» нужно держать как можно меньше, чтобы не происходило температурного перекоса, пагубно влияющего на теплообменник. А при эксплуатации конденсационных котлов все происходит в точности до наоборот: нужно как можно больше остудить воду в обратной линии, чтобы затем в водяном экономайзере она снова нагрелась за счет конденсации паров, которыми насыщены продукты сгорания газа. Таким образом, теплоноситель отдаст больше тепла, прежде чем пойдет на подогрев в котел.

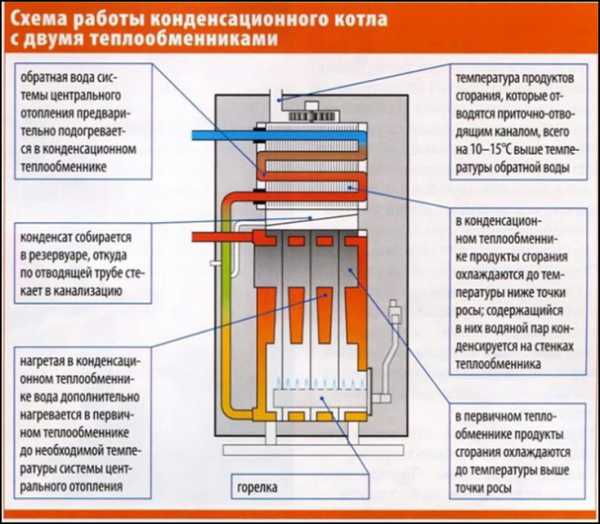

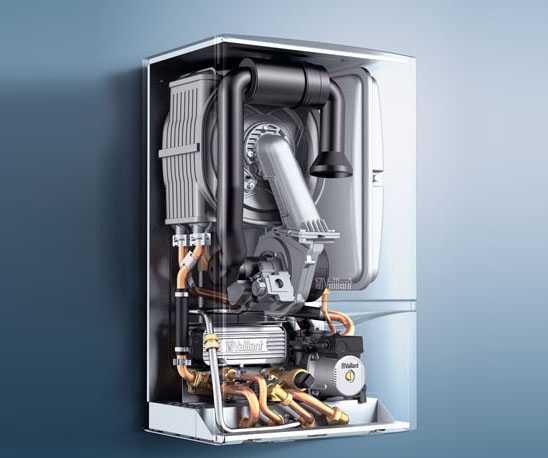

Конструкционные особенности конденсационного газового котла
- Основной теплообменник – работает по принципу теплообменников конвекционных котлов. То есть теплоноситель нагревается за счет выделения тепла процессом горения газа.
- Дополнительный теплообменник – теплообменник рекуперативного типа, устанавливается на выходе дымовых газов, извлекая из них остаточное тепло, которое тратится на первичный подогрев теплоносителя. То есть этот теплообменник является первым на пути следования воды в котел. После первичного подогрева, теплоноситель отправляется в основной теплообменник. Первичный нагрев также снижает температурное напряжение металла основного теплообменника.
Сравнение КПД конвекционных и конденсационных котлов
При сжигании одинакового количества газа, конденсационные котлы выделяют на 20% больше тепла, чем его традиционный аналог. Этот эффект достигается включением в систему котла дополнительного теплообменника — водяного экономайзера, на котором конденсируются пары дымовых газов. В результате, на выходе из котла дым имеет температуру меньше +40 °C.
Конденсационный газовый котел – это относительно новый вид отопительного оборудования, главным преимуществом которого является повышенный КПД. Производители заявляют, что КПД конденсационных котлов может достигать значения 110%. С физической точки зрения такое невозможно. А получилось так потому, что при расчете учитывается не все тепло, которое выделилось. Некоторые страны уже перешли на новый метод расчета КПД, в котором учтено все выделенное тепло сгорания топлива. И по подобным расчетам конденсационный котел имеет КПД 95%, а КПД конвекционных котлов по этим расчетам составляет 83 – 85%. Поэтому могут встретиться одинаковые агрегаты с разными значениями КПД.
…
Недостатком конденсационных котлов является высокая стоимость и энергозависимость. Так как высокая стоимость скоро окупится, за счет более экономичной работы системы отопления, то можно сказать, что у конденсационного котла основным недостатком является полная зависимость от электричества.
oteple.com
Конвекционный и конденсационный газовый котел: в чём отличие
Каждый хочет приобрести отопительную установку одновременно недорогую, экономичную и эффективную. Полное представление о конкретном изделии дают не только его характеристики, уровень автоматизации, но и принцип функционирования. Конденсационные газовые котлы появились у нас недавно, а потому мало кто знаком с их особенностями. В чем отличие, стоит ли их предпочесть конвекционным аналогам (теплогенераторам традиционного исполнения) – вопросы, напрямую влияющие на выбор оптимальной модели.
Визуально отопительные газовые установки двух групп неотличимы. Их устройство практически идентично: корпус, горелка, теплообменник, камера сгорания и ряд иных конструктивных элементов. Однако реализованное в конденсационных котлах инженерное решение несколько изменило технологию нагрева воды. Это и дает ряд преимуществ таким моделям.
Принцип работы
Конвекционные котлы
Повышение температуры теплоносителя для отопительной системы и поддержание ее на требуемом уровне, приготовление горячей воды для собственных нужд (ГВС) обеспечивается пламенем горелки. Существенный недостаток данного (конвективного) способа в том, что часть тепловой энергии тратится нерационально – уходит в атмосферу, через дымоход. Его коаксиальная версия проблему несколько нивелирует, но не настолько, чтобы говорить о значительной экономии.
У всех конвекционных котлов имеется и еще один недостаток, о котором рядовой пользователь может и не знать. Работа установки на пониженном режиме приводит к «охлаждению» продуктов сгорания. И если их температура упадет ниже 55±50С (зависит от модификации), то газы начинают конденсировать на стенках дымохода, камеры. Агрессивные химические соединения, содержащиеся в капельках жидкости, не лучшим образом влияют на металлы. Как результат – снижение ресурса котла и внеплановый ремонт.
Конденсационные котлы
В таких установках тепловая энергия для нагрева воды используется по максимуму. Она выделяется не только в результате сгорания топлива; содержится и в паре (он имеет высокую температуру), уходящем вместе с газами через трубу наружу. Реализовано все просто и оригинально: конденсационные котлы оснащаются водяными экономайзерами. По сути, еще один теплообменник.
Его назначение описывается кратко: для обеспечения конденсации паров на своих стенках и перенаправления полученной энергии на конкретные цели. В суммарном выражении при сгорании той же «дозы» топлива ее получается значительно больше. Этим повышается эффективность работы котельного оборудования на системы (ОВ или ГВС), в зависимости от режима.
Практика подтверждает теоретические расчеты: экономия газа на обогрев строения может достигать 35%. Следовательно, расходы по статье «отопление» (ГВС) снижаются.
В чем отличие в практическом плане? Для нормального функционирования отопительной системы с включенным в схему конвекционным котлом нужно обеспечить минимальную разницу температур на его выходе и входе (в линии обратки). Несоблюдение данного условия чревато температурным перекосом в теплообменнике. К чему приводит поступление холодного теплоносителя в горячий металлический корпус прибора, пояснять не нужно. Это одна из причин быстрого выхода оборудования из строя, особенно при самостоятельном проектировании системы и монтаже.
С котлом конденсационным все иначе. Охлажденная вода, поступающая по обратке в экономайзер, подогревается тепловой энергией, выделяющейся при конденсации паров. В основном теплообменнике ее температуру нужно всего лишь поднять до требуемого значения. Выгоду понять несложно: традиционный (конвекционный) газовый котел характеризуется КПД порядка 90%. То есть 10 в прямом смысле «улетает» через дымоход. В конденсационной установке и эти проценты используются для нагрева воды (ОВ или ГВС) в теплообменнике. Потому их КПД достигает 98%.
alfatep.ru
Газовый конвекционный котел – что это такое и его отличия от конденсационных моделей
Достоинства
Конвекционные котлы имеют меньшую эффективность в отличие от конденсационных моделей. Такие агрегаты производят нагрев теплоносителя только благодаря теплу, получаемому в результате сжигания газа. При этом примерно 20 процентов энергии уходит вместе с продуктами сгорания в атмосферу.
Но несмотря на это, такие котлы имеют ряд следующих немаловажных достоинств, которые определяют популярность среди потребителей:
- одним из самых значительных достоинств — существенно низкая цена по сравнению с конденсационным, в полтора — два раза.
- способ установки может быть как настенным, так и напольным. Имеет чугунный теплообменник, который является одним из самых надежных и прослужит долгое время.
- малое количество кислотного конденсата, который образуется в процессе эксплуатации котла, основная масса которого уходит в трубу вместе с продуктами сгорания.
- имея открытую камеру сгорания, использует воздух окружающей среды для процесса горения, благодаря чему воздух в помещении, где установлен газовый котел, охлаждается.
- несложный монтаж, ремонт и демонтаж.
- простая конструкция.
- небольшой уровень шума в процессе работы.
- широкий выбор моделей, как одноконтурных, так и двухконтурных.
Особенности работы
Что такое конвекционный котел — это традиционное устройство с открытой, реже с закрытой камерой сгорания, состоящее из одного теплообменника, газовой горелки и автоматики, которая регулирует подачу газа. Когда газ поступил в систему, при помощи пьезорозжига или электророзжига (в зависимости от модели) зажигается запальная горелка, горящая постоянно.
От нее поджигается основная горелка, греющая теплоноситель до температуры, установленной термостатом. После этого автоматика отключает основную горелку. Когда температура понижается, срабатывает термопара, открывается клапан, разрешающий подачу газа. Такие процессы происходят в котле циклически.
Конвекционные агрегаты разделяются на одноконтурные, которые предназначены только для отопления, для нагрева воды требуется установка дополнительного оборудования, и двухконтурные. Последние предназначены как для отопления , так и для получения горячей воды. На летний период отключается режим отопления, котел используется только как водонагреватель.
При сгорании топлива происходит образование пара, который отводится через дымоход. Дымоход должен выполняться из материалов, устойчивых к коррозии, и именно поэтому он не должен быть сделан из кирпича, неустойчивого к агрессивной среде. Такой дымоход должен обшиваться либо нержавеющей сталью, либо кислотоустойчивой плиткой.
При монтаже агрегата требуется проектирование системы отопления с учетом того, чтобы на выходе температура продуктов сгорания была от 58 градусов. Это требование необходимо для того, чтобы на поверхностях камеры сгорания, теплообменника и дымохода не образовывался агрессивный конденсат, который разрушает поверхности этих устройств и приводит к выходу из строя сам агрегат.
Но именно по причине этого условия и теряется значительная часть мощности, около 20 процентов ее улетает в трубу. Если вы решили установить конвекционный газовый котел, значит, вы должны понимать, что часть ваших денег будет улетучиваться в воздух.
Конструкционные отличия газовых конвекторов и котлов
Конвектор — это прибор для обогрева одного отдельно взятого помещения, не требует установки радиаторных труб отопления по всему помещению. Внешне напоминает электрокамин или радиатор,только большего размера. Внутри его находится горелка в закрытой камере сгорания, куда поступает воздух, благодаря которому происходит сжигание газа и удаление продуктов отработки газа.
При сгорании топлива происходит нагрев камеры сгорания, которая прогревает окружающий воздух с помощью вентилятора, установленного внутри конвектора. При монтаже такого прибора требуется подвод газа и коаксиального дымохода к каждой единице. Может работать как на магистральном, так и на сжиженном газе, т.е. от баллона.
Применение конвекторного обогревателя ограниченно, с учетом недостатков такого прибора:
- большое количество труб и пробитых для них дыр, необходимых для установки каждого конвектора, Газовый конвектор
- уменьшение температуры в помещении прямо пропорционально удалению от прибора, низкая инерционность. В результате происходит быстрый нагрев и столь же быстрое охлаждение, а это пагубно влияет как на внутреннюю отделку помещений, так и на мебель в них.
Газовый конвекторИсходя из всего вышесказанного, можно сделать вывод, что такие устройства лучше устанавливать в гаражах, складах, промышленных помещениях, где необязательно поддержание постоянной температуры.
Основное конструкционное отличие котла от конвектора — это наличие теплообменника и необходимость разводки по помещению радиаторных труб, с помощью которых помещение прогревается равномерно и на долгое время. Отвод отработанных продуктов происходит через дымоход, если котел с открытой камерой сгорания. Двухконтурный котел обеспечивает как обогрев помещения, так и потребность в горячей воде.
Сравнение конвекционных и конденсаторных котлов
В конденсационном агрегате используется не только энергия, выделяемая при сжигании газа, но и та теплота, которая образуется при образовании пара в продуктах сгорания газа. Конструктивно отличается от конвекционного наличием еще одного дополнительного теплообменника — экономайзера, устанавливаемого на выходе отработанных газовых продуктов. По сути он является первичным, так как после нагрева в нем теплоноситель попадает в основной теплообменник.

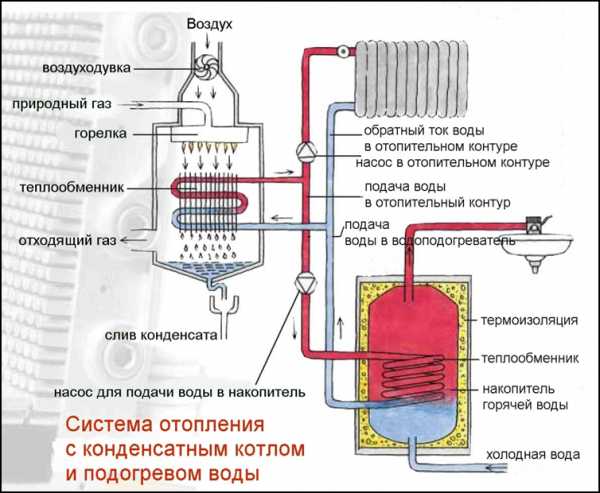

Устройство конденсационного котла
Для образования конденсата нужно добиться охлаждения пара, который образуется в результате продуктов сгорания газа ниже точки росы — 56 градусов при использовании магистрального газа. Необходимость подачи остывшей обратной воды позволяет расширить отопительную систему, например, можно сделать теплые полы, что невозможно осуществить, имея конвекционный котел.
Необходимость получения на выходе пониженной температуры требует установку радиаторов с повышенной теплоотдачей, например, алюминиевые и биметаллические, которые являются достаточно дорогими. С чугунными батареями эффективной работы добиться будет невозможно.
У обычных котлов температура продуктов сгорания достаточно высокая и поэтому конденсат практически не образуется. Энергия частично тратится впустую, но при этом не подвергаются агрессивному воздействию детали агрегата и сам дымоход.
Конденсаторный котел выпускается только с закрытой камерой сгорания в отличие от конвекционного, который бывает как с закрытой, так и открытой, в зависимости от модели. Закрытая камера является наиболее безопасной. Она оборудуется вентилятором, при помощи которого воздух поступает в топку, избыточное давление само выталкивает отработанные газы через коаксиальный канал.
Таким образом, продукты сгорания не попадают в помещение, где работает котел. Если котел имеет мощность менее 30 кВт, канал можно обустроить в стене, с более высокой мощностью его необходимо смонтировать выше уровня крыши.

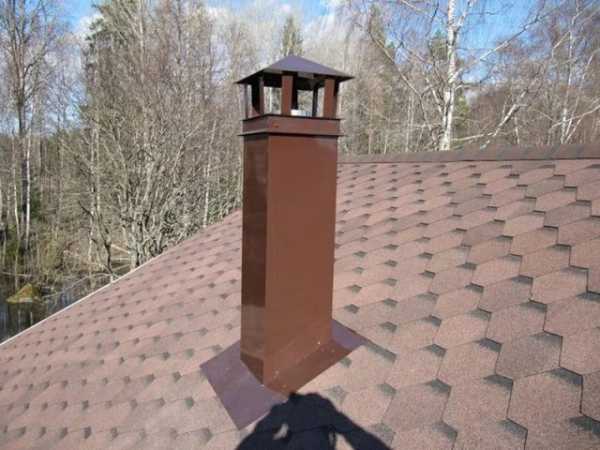

Дымоход выведен на крышу
Дополнительная теплота является залогом высокой эффективности (более 100 процентов) конденсационных котлов. Несмотря на высокую стоимость в сравнении с конвекционными, примерно в два раза, такие устройства более эффективны, имеют КПД в полтора раза выше конвекционных за счет пониженного потребления газа и окупаются в течение 3-х лет. Высокая стоимость таких котлов обусловлена применением материалов из нержавеющей стали, устойчивой к агрессивной среде, и технологий, позволяющих сварить ее.
boilervdom.ru
конвекционный или конденсационный? — Superfb
Развитие производства газовых котлов отопления не стоит на месте. Разработан газовый котел с улучшенным принципом работы, что позволило увеличить его коэффициент полезного действия (КПД). Внешне конвекционные и конденсационные котлы практически неотличимы. Конденсационные котлы в 1,5-2 раза дороже конвекционных котлов. Это доплата за более высокую производительность (до 20%) и меньший расход топлива, благодаря дополнительному теплообменнику, встроенному в котел.
Конвекционные и конденсационные газовые котлы: различия
Газовые котлы по эффективности сжигания топлива подразделяются на два типа:
- конвекционные агрегаты – это традиционная модель газового котла;
- конденсационные – это агрегаты новой технологии.
Основным отличием конвекционного и конденсационного видов газовых котлов является наличие в конденсационном агрегате дополнительного теплообменника, который называется водяной экономайзер. Именно на нем происходит конденсация водяных паров. Водяной экономайзер выполнен из металла, стойкого к воздействию коррозии, так как постоянно находится в контакте с водой.
Конвекционные газовые котлы
Конвекционные газовые котлы производят нагрев теплоносителя только за счет тепла, которое выделяется при сжигании газа. Но при этом большое количество теплоты уходит вместе с дымовыми газами в атмосферу, так как в них находится водяной пар, который в свою очередь может произвести дополнительный обогрев теплоносителя.
Преимущества конвекционных котлов
Несмотря на свою неэкономичность, подобные котлы имеют ряд преимуществ:
- Простота конструкции.
- Легкость монтажа, демонтажа и ремонта.
- Доступная цена.
- Компактные габариты.
При установке традиционного конвекционного газового котла необходимо спроектировать систему отопления таким образом, чтобы продукты сгорания на выходе были не ниже +57 °C. Если проигнорировать данное требование, то на стенках камеры сгорания, теплообменника и дымохода образуется конденсат, который будет оказывать негативное влияние на долговечность этих элементов.
Конденсационный газовый котел
Конденсационный газовый котел – агрегат, который использует для нагрева теплоносителя не только тепло при сжигании газа, но и энергию водяного пара, который содержится в отходящих дымовых газах. Это становится возможным, если обеспечить конденсацию паров на стенках дополнительного теплообменника. Конденсационная схема работы котла позволяет экономить от 15 до 20% горючего, что обеспечивает более дешевое тепло в целом.
Особенность работы конденсационного котла
Для того, чтобы добиться конденсации паров, находящихся в продуктах сгорания на стенках экономайзера необходимо, чтобы вода, которая поступает в него, была холоднее, чем точка росы водяного пара в дыме. Точка росы – это температура, при которой вода переходит из парообразного состояния в жидкое. Точка росы паров дыма около +55°C.
В конвекционных котлах разность температур между линиями подачи и «обратки» нужно держать как можно меньше, чтобы не происходило температурного перекоса, пагубно влияющего на теплообменник. А при эксплуатации конденсационных котлов все происходит в точности до наоборот: нужно как можно больше остудить воду в обратной линии, чтобы затем в водяном экономайзере она снова нагрелась за счет конденсации паров, которыми насыщены продукты сгорания газа. Таким образом, теплоноситель отдаст больше тепла, прежде чем пойдет на подогрев в котел.
Конструкционные особенности конденсационного газового котла
- Основной теплообменник – работает по принципу теплообменников конвекционных котлов. То есть теплоноситель нагревается за счет выделения тепла процессом горения газа.
- Дополнительный теплообменник – теплообменник рекуперативного типа, устанавливается на выходе дымовых газов, извлекая из них остаточное тепло, которое тратится на первичный подогрев теплоносителя. То есть этот теплообменник является первым на пути следования воды в котел. После первичного подогрева, теплоноситель отправляется в основной теплообменник. Первичный нагрев также снижает температурное напряжение металла основного теплообменника.
Так как в конденсационный котел необходимо подавать остывшую воду, это позволяет расширить отопительный контур. Одним из вариантов могут стать теплые полы, которые будут подключены в систему отопления в самую последнюю очередь. Подобное категорически запрещается делать на конвекционных котлах.
Газовые котлы для дома
Обзор конвекционных моделей
- PROTHERM ПАНТЕРА 25 KTV представляет собой настенную двухконтурную конвекционную отопительную систему, для которой устанавливают дымоход турбированного типа. Котёл запитывается от напряжения 220/230В частотой 50Гц и имеет мощность 147Вт, ток 4А, защита уровня IP40.
При этом тепловая мощность его составляет 26,5кВт с КПД 92%. В качестве энергоносителя возможно использование только природного газа или пропана, только расход природного составляет 2,8-1,12м3/час, а пропана — 2,05-0,82м3/час.
- Диапазон температуры, который можно задать термостатом колеблется от 38⁰C до 80⁰C, оптимальное рабочее давление 0,5-3 бара, расширительный бак имеет объём 7 литров, теплообменник из нержавеющей стали, а горелка из хромоникеля. При эксплуатации возможны три режима длительного использования, это зима/лето/отпуск, есть функция антизамерзанияи, защита от заклинивания насоса/трёхходового клапана и датчик давления для отопительной системы. Масса 37кг с габаритами (высота/ширина/глубина) 7420x410x3110 мм.
- VAILLANT atmoTEC plus VUW 200-5 представляет собой настенную двухконтурную конвекционную отопительную систему, для которой устанавливают дымоход турбированного типа. Котёл запитывается от напряжения 220/230В частотой 50Гц и имеет мощность 147Вт, ток 4А, защита уровня IP40. При этом тепловая мощность его составляет 26,5кВт с КПД 92%. В качестве энергоносителя возможно использование только природного газа или пропана, только расход природного составляет 2,8-1,12м3/час, а пропана — 2,05-0,82м3/час.
- Диапазон температуры, который можно задать термостатом колеблется от 85⁰C до 110⁰C при подаче на магистраль от 75⁰C до 85⁰C, оптимальное рабочее давление 0,5-3 бара, расширительный бак имеет объём 10 литров, теплообменник из нержавеющей стали, а горелка из хромоникеля.
При эксплуатации возможны три режима длительного использования, это зима/лето/отпуск, есть функция антизамерзанияи, защита от заклинивания насоса/трёхходового клапана и датчик давления для отопительной системы. Масса 31кг с габаритами (высота/ширина/глубина) 800x440x3380 мм.
- BOSCH ZWA 24-2 K представляет собой настенную двухконтурную конвекционную отопительную систему, для которой устанавливают дымоход турбированного типа. Котёл запитывается от напряжения 220/230В частотой 50Гц и имеет мощность 240Вт, ток 4А, защита уровня IP40. В качестве энергоносителя возможно использование только природного газа или пропана.
- Диапазон температуры, который можно задать термостатом колеблется от 85⁰C до 110⁰C при подаче на магистраль от 75⁰C до 85⁰C, оптимальное рабочее давление 0,5-3 бара, расширительный бак имеет объём 8 литров, теплообменник из нержавеющей стали, а горелка из хромоникеля. При эксплуатации возможны три режима длительного использования, это зима/лето/отпуск, есть функция антизамерзания, защита от заклинивания насоса/трёхходового клапана и датчик давления для отопительной системы. Масса 33кг с габаритами (высота/ширина/глубина) 7150x400x3550 мм.
Обзор конденсационных моделей
- Buderus Logamax plus GB012-24K (Германия), как на фото вверху, представляет собой настенную двухконтурную конденсационную отопительную систему, которую широко используют для площадей от 100 до 220м2. Котёл работает от переменной сети 220-230В частотой 50Гц и потребляет всего 120Вт мощности и при этом может работать в режиме отопления 90⁰C (максимум). Расширительный бак данной модели имеет 8 литров, два ребристых теплообменника выполнены из алюминия с номинальной мощностью 26,5Вт.
- С помощью рекуперативного теплообменника производится конденсации тепловой энергии дымовых газов, и, как следствие, КПД котла составляет 102,5%, а при работе не создаёт шума. Расход топлива составляет 2,7м3/час, отработанные газы отводятся в турборежиме, есть циркуляционный насос, дисплей, пульт дистанционного управления, электронный розжиг и защита от замерзания. Параметры (высота/ширина/глубина) составляют 720x440x355 мм при массе 37кг и гарантийном сроке 24 месяца.
- Buderus Logano plus GB312-280 с автоматом горения котла SAFe (Германия) представляет собой напольную двухконтурную конденсационную отопительную систему, которую широко используют для площадей от 140 до 280м2. Котёл работает от переменной сети 220-230В частотой 50Гц и потребляет всего 330Вт мощности и при этом может работать в режиме отопления 56-78⁰C (оптимально). Расширительный бак данной модели имеет 8 литров, два ребристых теплообменника выполнены из алюминия с номинальной мощностью 27,1Вт.
- С помощью рекуперативного теплообменника производится конденсации тепловой энергии дымовых газов, и, как следствие, КПД котла составляет 108,0%, а при работе не создаёт шума. Давление газа на входе составляет 20 мбар, отработанные газы отводятся в турборежиме, есть циркуляционный насос, дисплей, пульт дистанционного управления, электронный розжиг и защита от замерзания. Параметры (высота/ширина/глубина) составляют 1517x1410x717 мм при массе 330кг и гарантийном сроке 24 месяца.
- Ferroli DIVAproject C24 (Италия) представляет собой настенную двухконтурную конденсационную отопительную систему, которую широко используют для площадей от 100 до 220м2. Котёл работает от переменной сети 220-230В частотой 50Гц и потребляет всего 120Вт мощности и при этом может работать в режиме отопления 90⁰C (максимум). Расширительный бак данной модели имеет 8 литров, ребристый теплообменник выполнен из меди с номинальной мощностью 23,5Вт.
- С помощью рекуперативного теплообменника производится конденсации тепловой энергии дымовых газов, и, как следствие, КПД котла составляет 91%, а при работе не создаёт шума. Расход топлива составляет 88 м³/час (0.65 кг/час — для сжиженного газа G31) отработанные газы отводятся в турборежиме, есть циркуляционный насос, дисплей, пульт дистанционного управления, электронный розжиг и защита от замерзания. Параметры (высота/ширина/глубина) составляют 700x400x330 мм при массе 27кг и гарантийном сроке 24 месяца.
Примечание. Конденсационные газовые бытовые котлы отопления отличаются по принципу работы, о котором будет рассказано ниже. Но для потребителя важен конечный результат, поэтому, можно сказать, что модели конденсационного типа ещё называют низкотемпературными.
То есть, их теплообменники превосходно себя чувствуют при постоянной температуре ниже 60⁰ C , что для конденсационного типа крайне нежелательно. К тому же, конвекционный агрегат, несмотря на то, что его покупная цена более высокая, в конечном результате получается экономичнее, нежели конвекционный.
Принцип работы газовых конвекционных котлов
Природный или сжиженный газ поступает по трубопроводу к газовой горелке, которая находится в топливной камере котла, под теплообменником. Её расположение позволяет языкам пламени с максимальным КПД обогревать теплообменник, в котором, в свою очередь, греется проточная вода (см.также статью «Газовое отопление в деревянном доме: монтаж и эксплуатация»).
Термический датчик на выходе фиксирует заданную вами температуры и при оптимальном значении автоматическое реле перекрывает подачу топлива и горелка затухает. Когда температура воды понижается на 1-2⁰C, опять срабатывает автоматика и электрический розжиг активизирует горелку — процесс обогрева вступает в активную фазу и такие периодические циклы сохраняются вплоть до отключения котла.
При покупке агрегата вам следует знать, что конвекционные (традиционные) бытовые газовые отопительные котлы боятся образования конденсата, который пагубно влияет на эксплуатационный ресурс теплообменника и дымохода, так как это не просто водяной пар, а его смесь с кислотами, образующимися от сгорания пропана.
Самый опасный температурный порог, который может быть в теплообменнике? Он находится между 55⁰C и 57⁰C. Это говорит о том, что наиболее оптимальная температура для традиционных агрегатов должна составлять 60-80⁰C, но при этом разница в подающем и обратном трубопроводе должна быть незначительной.
Принцип работы газовых конденсационных котлов
Конденсационные отопительные бытовые газовые котлы получаются наиболее экономными — при сжигании газа выделяется тепловая энергия, передаваемая теплоносителю. Но при этом также образуется и пар с кислотой, который в данном случае не выводится на улицу, как в обычном, традиционном котле.
Здесь, в специальной камере происходит вторичный отбор тепла, то есть, имеющиеся в наличии продукты сгорания, которые могут иметь температуру до 150⁰C, остывают ниже точки росы (образования конденсата) — 55⁰C — отсюда, собственно, и название котлов. А вот та теплота, которая была освобождена в процессе конденсации, растрачивается на нагрев теплоносителя.
| Название показателя | Значение для конденсационного котла в % |
| КПД максимум | 111 |
| Потери при отходе газов | 2 |
| Потери от теплового излучения | 1 |
| Потери от конденсации | 1 |
| Итоговый КПД | 107 |
Среднестатистический расчёт КПД для конденсационных котлов
Примечание. Подобный расчёт, как на верхней таблице, для традиционных котлов по итогам составит всего 92% КПД, что на 15% ниже, следовательно, можно сделать вывод, что экономия на конденсационных агрегатах при их эксплуатации составит тех же 15%.
Такие агрегаты наиболее эффективны при низких температурах (30-50⁰C), что как нельзя лучше подходит для системы тёплого пола, а при работе в режиме 60-80⁰C КПД снижается до 94-95% — это происходит из-за значительного снижения конденсации паров, которые обеспечивают вторичный нагрев теплоносителя.
Кроме того, двухконтурная система для отопления и ГВС для условного здания при конденсационном методе нагрева теплоносителя резко понижает выброс в атмосферу угарного газа и оксидов азота (до 70%).
Как вы понимаете, возможностью экономить, да ещё при этом оставлять после себя чистый воздух сразу вызвала резкий спрос у меркантильных европейцев — в некоторых странах количество задействованных конденсационных котлов достигает 99%. А вот англичане и бельгийцы пошли ещё дальше — в этих странах законодательство вообще запрещает использовать конвекционные котлы — только конденсационные.
Но здесь выгодны не только экономия денег и ограничение вредных выбросов в атмосферу — такие котлы свободно выдерживают перепады давления от 5 мбар до 10 мбар, и при этом потеря мощности может составлять всего 10%, а на эксплуатационный ресурс горелок это не влияет вообще.
Теплообменники
Примечание. Сейчас для производства теплообменников в основном используют сталь, чугун и медь, хотя для конденсационных котлов часто используется алюминий. От правильного выбора модели с тем или иным теплообменником зависит срок эксплуатации котла и его стоимость.
Более вероятно, что вам в магазине предложат газовый бытовой котел отопления со стальным теплообменником, так как такой материал можно назвать самым дешёвым, прочным и легко поддающимся обработке. Основное достоинство стали в таких случаях, это наиболее низкая стоимость агрегата и пластичность материала.
Но, несмотря на это, при периодическом накале и остывании сталь покрывается трещинами из-за так называемого теплового напряжения. А вот к недостаткам стальных теплообменников можно отнести их подверженность коррозии, что особенно опасно при возникновении конденсата. А также большой объём и массу — чем больше объём и масса, тем больше газа будет расходоваться на его обогрев.
Чугун практически не боится коррозии, хотя всё равно инструкция не рекомендует использовать агрегат в таком режиме, чтобы возникал конденсат (55⁰-57⁰C). Но при эксплуатации котла такие теплообменники достаточно требовательны — возможно, появление солевых отложений в надгорелочной части (грязная вода), что вызывает растрескивание.
Кроме того, из-за перепада температуры на входе и выходе может возникнуть низкотемпературная коррозия, что тоже грозит растрескиванием (спасением от этого служит четырёхходовой смесительный клапан на «обратке»).
Самым эффективным можно назвать теплообменник из меди, несмотря на то, что многие считают его ненадёжным. Способность меди быстро передавать температуру практически полностью исключает низкотемпературную коррозию и котлы способны работать в режиме 30⁰, а иногда даже ниже. Здесь самый малый расход топлива, так как медные теплообменники имеют самые малые объёмы плюс хорошую теплопроводность.
Заключение
В заключение следует сказать, что не стоит монтировать газовые котлы своими руками, даже если вы разобрались с их устройством.
По крайней мере, по двум причинам:
- Во-первых, произвольная установка и подключение к газовой трубе такого агрегата запрещена законом и чревата опасностями (тому есть много примеров).
- Во-вторых, мастер с лицензией отметит вам гарантийных срок, что автоматически подразумевает гарантийное обслуживание, со дня монтажа агрегата, а не со дня его продажи.
superfb.site
Конвекционный и конденсационный газовый котлы чем отличаются?
Многие люди между этими двумя системами видать лишь разницу в цене. Однако существует принципиальное отличие технологии сжигания топлива.
Традиционные котлы конвекционного типа и их особенности
Устройство такого котла является для нас привычным – это открытая или закрытая топка и теплообменник. Получаемые продукты сгорания имеют высокую температуру и удаляясь через дымовой канал они забирают определенную долю тепловой энергии. Существует способ, позволяющий отобрать данный излишек тепла. Для этого необходимо вызвать процесс конденсации. Однако здесь существует ряд вопросов. Поскольку образовавшийся конденсат является достаточно активным веществом, который непременно начнет воздействовать на внутренние не защищенные детали.
Напольные и настенные газовые котлы
Преобразование тепловой энергии в конденсационных котлах
Получение энергии из конденсата — это действительно большой процент экономии, поскольку вы в любом случае платите за израсходованный энергоноситель. Воплощение такой конструкции стало возможным лишь в недавние годы, поскольку для работы такого котла внутренние детали должны быть изготовлены из нержавеющей стали специальных марок. В таких устройствах отбор тепла происходит в плоть до начала конденсации сгоревших газов. Данный температурный предел называется точкой росы и варьируется в пределах 50-60 градусов. Некоторые модели для более полного сбора тепла имеют двухуровневую систему теплообменников.
Одноконтурные и двухконтурные отопительные котлы
В зависимости от региона использования производителями выпускаются конденсационные котлы двух типов:
- Газовые;
- С применением жидкого топлива.
Однако газовые варианты считаются более эффективными, поскольку количество вырабатываемого пара при сжигании газа значительно больше.
Дымоотводы и их устройство
Традиционные котлы образуют высокую температуру сгорания энергоносителя. Благодаря чему образуется естественная тяга. Для конденсационных котлов такой вариант не может быть применим. Отработанные газы имеют низкую температуру и эффект естественной вентиляции исчезает.
Для этого каждая модель такого котла укомплектована вентилятором, создающим избыточное давление. Поскольку котел имеет закрытую камеру сгорания, то возможность попадания сгоревшего газа в помещение исключена его же отвод осуществляется через коаксиальную трубу.
promdevelop.ru
из чего состоит и как работает
Котлы используют обычно для отопления помещения. В лучших случаях они предназначены еще и для организации горячего водоснабжения (ГВС). Не является исключением конвекционный тип.
Что такое конвекционный котел
Содержание статьи
Конвекция – это теплообмен, который совершается в результате перемешивания частиц между собой. Это действие происходит в жидкостях и газах. Легче всего перемешать газ. Природный газ в России самое дешевое топливо. И не удивительно, что этот вид котлов у нас самый распространенный.

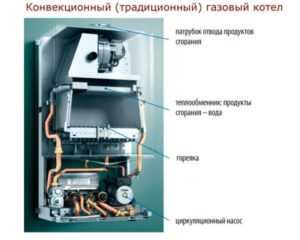

Из чего состоит и как работает
Внутри расположен теплообменник и горелка. При розжиге газ поступает в систему, образуется искра и зажигается горелка. Пламя нагревает теплообменник, по которому передвигается теплоноситель. При достижении нужной температуры жидкости срабатывает автоматика и нагрев прекращается. При охлаждении автоматически открывается топливный клапан и возобновляется нагрев теплоносителя.
Важно! Для перемещения теплоносителя в системе используется циркуляционный насос. Скорость перемещения воды можно регулировать.
И последнее – это вывод продуктов сгорания. Обеспечивается через патрубок и далее в дымоход. Дымоход должен быть выполнен из материала, выдерживающего высокие температуры и агрессивную среду.
По способу организации горячего водоснабжения (ГВС) делятся на:
- Одноконтурные. Используются в том случае, когда задача только нагреть помещение. Если дополнительно хочется получить горячую воду надо использовать их в сочетании с бойлером.

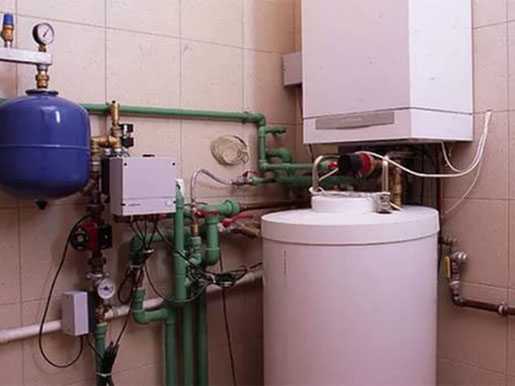

- Двухконтурные. Могут быть с проточными теплообменниками и с бойлером. И в том и другом случае возможно одновременно нагревать помещение и получать горячую воду. Целесообразность использования определяется количеством точек отбора горячей воды.
Важно! Выбор всегда остается за вами. Имея двухконтурный котел можно использовать всего один контур. Никакого вреда этим прибору не причините. Но в перспективе можете быстро организовать систему ГВС.
По способу установки делятся на:

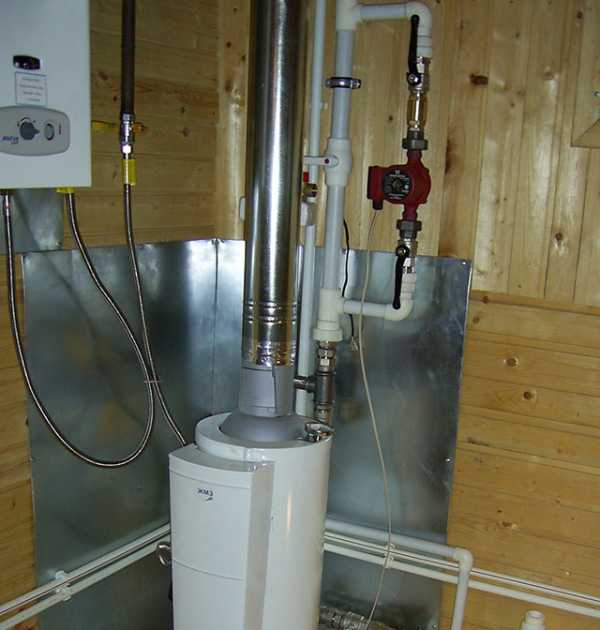

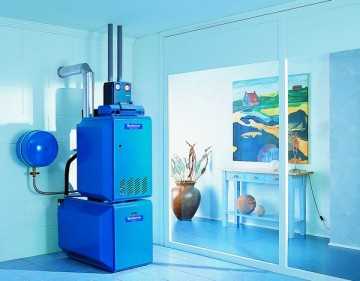

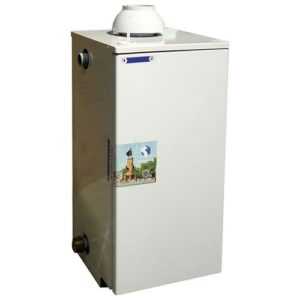

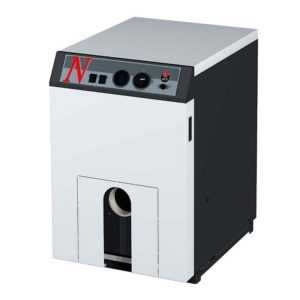

- Напольные. Требуют отдельного помещения, в идеальном случае выделенной котельной. Но возможна установка прямо в доме в отдельной нежилой комнате площадью более 7,5м. Требуют фундамента.

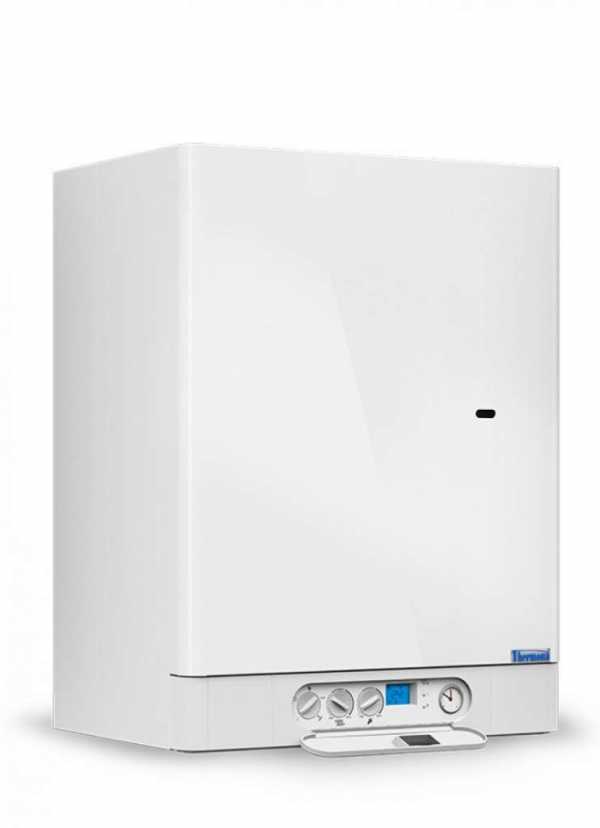

- Настенные. Эти модели компактны и могут быть установлены в любом нежилом помещении дома или квартиры.
«За» и «Против» конвекционных котлов
Привлекательность использования определяется следующим:
- ассортимент позволяет выбрать то, что надо;
- легко подобрать подходящие соотношение качества и цены;
- длительный срок службы радиатора;
- низкий остаточный уровень конденсата;
- защищен от замерзания;
- прост в эксплуатации и ремонте.
Заставляют сомневаться в целесообразности выбора следующие факторы:
- Расход газа больше, чем в других агрегатах.
- Качество воды играет большую роль в долговечности установки. Особенно у двухконтурных котлов. Поможет установка фильтров для воды. Это значительно увеличит срок службы теплообменника.
- При использовании закрытой камеры сгорание появляется энергозависимость, так как вентилятор для отвода дыма работает от электричества.
Важно! При монтаже отопительной системы с традиционным котлом продукты сгорания на выходе должны быть не ниже 57 °C.
Сравнение с конденсационным котлом
Сегодня принято отдавать предпочтение конденсационным котлам. Главная причина кроется в том, что этот тип позволяет экономить 10% топлива. Основное отличие от традиционных состоит в том, что они используют теплоотводящих газов. Достигается это за счет размещения вспомогательного теплообменника, на стенках которого происходит конденсация паров.
Чтобы это обеспечить необходима вода около +55°C. То есть воду в обратной линии надо остудить как можно больше.
При эксплуатации конвекционных агрегатов все наоборот: разность температур между «обраткой» и линией подачи должна быть как можно меньше. Это существенно влияет в первую очередь на долговечность теплообменника.
Эти требования приводят к тому, что температура на выходе:
- конвекционного – 140-160°C;
- конденсационного – 60-80°C.
Именно это огромная разница приводит к тому, что КПД котлов конденсационного типа значительно выше. Но при этом они сильно проигрывают в цене. Агрегаты этого типа очень экономичны только при низкотемпературных режимах. (теплый пол, подогрев брусчатки дорожек).
Количество продаж конденсационного типа в нашей стране растет, но не превышает 5% от числа общих продаж. Объясняется это в первую очередь низкой стоимостью газа в России. При стоимости конденсационного котла почти в 2 раза выше традиционного срок окупаемости приблизится к сроку службы самого котла.
Когда отдать предпочтение конвекционному котлу
От правильного выбора зависит насколько теплым и комфортным будет дом, безопасность отопительной системы и затраты на ее обслуживание. Итак, установить конвекционный котел целесообразно в случае:
- Если в помещении имеется, или в ближайшее время будет подключен магистральный газ.
- Происходит замена отопительной системы в старом доме и требуется такая же.
- Если затяжные зимы – обычное явление.
- По какой-то причине нет возможности создать грамотную систему отвода конденсата и его нейтрализации.
- Отопительная системы оснащена только радиаторами (без теплых полов).
- Бывают перебои с электричеством.
Если отопление дома производится не теплыми полами или другими низкотемпературными системами отопления, большой выгоды от установки котлов конденсационного типа при российских холодных зимах не будет. В пользу традиционных говорит и доступность запчастей, дешевое обслуживание.
А повышенный расход газа можно и нужно компенсировать хорошим утеплением дома. Расход топлива в большей мере зависит от величины теплопотери помещения и правильно оборудованной отопительной магистрали. Грамотная автоматика также повысит экономичность установки.
setafi.com
