| Тип отопительного котла | газовый |
| Число контуров | двухконтурный |
| Минимальная мощность обогрева | 9.3 кВт |
| Максимальная мощность обогрева | 24 кВт |
| Отапливаемая площадь | 240 кв. м. |
| КПД | 97 % |
| Способ установки | настенный |
| Тип горелки | газовая |
| Камера сгорания | закрытая |
| Энергонезависимый | Нет |
| Автоподжиг | Есть |
| Модуляция пламени | Есть |
| Бункер в комплекте | Нет |
| Встроенный бойлер | Нет |
| Подключение теплого пола | Есть |
| Нагнетательный вентилятор | Нет |
| Вытяжной вентилятор | Нет |
| Напряжение сети | однофазное |
| Допустимое давление сжиженного газа | 37 мБар |
| Емкость расширительного бака | 8 л |
| Максимальное давление в контуре ГВС | 10 бар |
| Минимальная тепловая нагрузка | 10.7 кВт |
| Циркуляционный насос | Есть |
| Тип газового котла | конвекционный |
| Битермический теплообменник | Нет |
| Максимальное давление в контуре отопления | 3 бар |
| Максимальная тепловая нагрузка | 26.3 кВт |
| Варочная панель | Нет |
| Максимальная температура в контуре ГВС | 60 °С |
| Производительность горячей воды при t 25°C | 14 л/мин |
| Максимальная температура горячей воды | 82 °С |
| Минимальная температура в контуре ГВС | 40 °С |
| Расширительный бак | Есть |
| Минимальная температура горячей воды | 40 °С |
| Номинальное давление газа на входе | 13 мБар |
| Материал первичного теплообменника | медь |
| Природный газ | Есть |
| Расход природного газа | 2.72 куб. м/час |
| Расход сжиженного газа | 1.93 кг/ч |
| Сжиженный газ | Есть |
| Основное топливо | природный газ |
| Термометр | Есть |
| Автодиагностика | Есть |
| Комнатный термостат | Нет |
| Управление | электронное |
| Индикация включения | Есть |
| Программатор | Нет |
| Пульт ДУ | Нет |
| Индикация нагрева | Есть |
| Манометр | Есть |
| Датчик уличной температуры | Нет |
| Управление системой солнечных коллекторов | Нет |
| Дисплей | Есть |
| Разъем для подключения внешнего управления | Есть |
naobzorah.ru

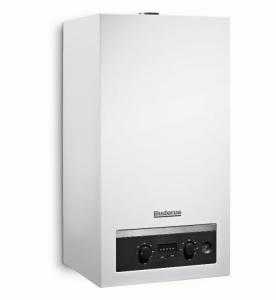

Отзывы Buderus Logamax U042-24K | Отопительные котлы Buderus
Подробные характеристики
Технические характеристики
- Тип отопительного котла
- газовый, конвекционный
- Горелка
- газовая
- Количество контуров
- двухконтурный
- Тепловая мощность
- 9.30 – 24 кВт
- Тепловая нагрузка
- 10.70 – 26.30 кВт
- Камера сгорания
- закрытая
- Отапливаемая площадь
- 240 кв.м
- КПД
- 97 %
- Управление
- электронное
- Установка
- настенная
- Материал первичного теплообменника
- медь
- Напряжение сети
- однофазное
- Встроенный циркуляционный насос
- есть
- Встроенный расширительный бак
- есть, 8 л
- Топливо
- природный газ, сжиженный газ
- Расход природного газа
- 2.72 куб. м/час
- Расход сжиженного газа
- 1.93 кг/час
- Номинальное давление природного газа
- 13 мбар
- Допустимое давление сжиженного газа
- 37 мбар
- Температура теплоносителя
- 40 – 82 °С
- Температура в контуре ГВС
- 40 – 60 °С
- Производительность горячей воды при t 25°C
- 14 л/мин
- Макс. давление воды в контуре ГВС
- 10 бар
- Макс. давление воды в контуре отопления
- 3 бар
Комфорт
- Функции
- индикатор включения, термометр, манометр, автоподжиг, модуляция пламени
- Особенности
- дисплей, подключение внешнего управления, подключение теплого пола
Безопасность
- Защита
- автодиагностика, газ-контроль, защита от перегрева, режим предотвращения замерзания, предохранительный клапан, воздухоотводчик, защита от блокировки насоса
Подключение
- Патрубок подключения газа
- 3/4″
- Патрубок подключения контура отопления
- 3/4″
- Патрубок подключения контура ГВС
- 1/2″
- Диаметр коаксиального дымохода
- 60/100 мм
- Размеры (ШхВхГ)
- 400x740x360 мм
- Вес
- 37.9 кг
- Дополнительная информация
- встроенный кран подпитки
Перед покупкой уточняйте технические характеристики и комплектацию у продавца
peredpokupkoy.ru
|
www.buderus.ru
Комбинированный газовый котел Buderus Logamax U042/U044
___________________________________________________________________________
Комбинированные газовые настенные котлы Buderus Logamax U042/U044 24K проточного типа применяются для нагрева воды в системе отопления и контуре ГВС.

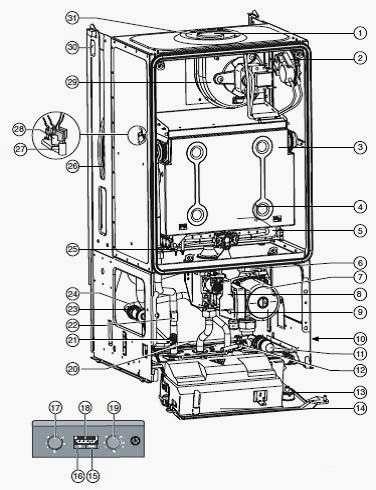

Рис.1. Устройство комбинированных газовых котлов Buderus Logamax U042/U044
1-Труба дымовых газов, 2-Дифференциальное реле давления, 3-Камера сгорания, 4-Электрод контроля пламени, 5-Корпус горелки с коллектором форсунок, 6-Автоматический воздухоотводчик, 7-Отопительный насос, 8-Газовая арматура, 9-Переключатель частоты вращения насоса, 10-Заводская табличка, 11-Предохранительный клапан (отопительный контур), 12-Сливной кран, 13-Манометр, 14-Cotronic, 15-Кнопка «Сброс», 16-Кнопка включения/выключения, 17-Регулятор температуры подающей линии системы отопления, 18-Индикатор, 19-Регулятор температуры горячей воды, 20-Байпас, 21-Кран подпитки, 22-Датчик температуры горячей воды, 23-Расходомер (гидротурбинка), 24-Труба холодной воды, 25-Запальник, 26-Расширительный бак, 27-Датчик температуры подающей линии, 28-Защитный ограничитель температуры теплообменника, 29-Нагнетающий вентилятор 30-Проушины для подвески, 31-Всасывание воздуха для горения
Характеристики и особенности котла Будерус Логомакс U042 24k
– Диапазон регулирования от 8,9 до 24 кВт.
– Исполнения для природного и сжиженного газа.
– Система отвода дымовых газов может быть выполнена в подвалах, на этаже или на чердаке в соответствии с фактическими условиями как с забором воздуха для горения из помещения, так и вне помещения.
– Высокий коэффициент полезного действия 90-92%.
– Выбросы вредных веществ: NOx – класс 3.
– Регулирующие функции, необходимые для простой и надежной работы установки.
– Быстрый и простой монтаж благодаря удобной конструкции узлов.
– Монтажная рама (поставляется отдельно) позволяет быстро подключить котел Будерус Логомакс U042 к системе отопления и ГВС.
– Удобны для поквартирного отопления и отопления небольших коттеджей на одну или несколько семей.
– Встроенная проточная система приготовления воды для ГВС.
– Предохранительное оборудование (расширительный бак, предохранительный клапан, устройство контроля количества воды, устройства регулирования и безопасности).
– Электронное зажигание, контроль пламени при помощи ионизационного электрода.
– Широкий диапазон модулирования при приготовлении горячей воды и при отоплении.
– Высокий комфорт при приготовлении горячей воды: быстрая адаптация к требуемому количеству горячей воды при помощи встроенной турбины.
– Интегрированная защита от замерзания (для отопительного контура), антиблокировочная система насосов.
– Минимальное требуемое боковое свободное расстояние только 1 см.
– Доступность всех компонентов спереди.
Модель Buderus Logamax U044 24K – Комбинированный газовый настенный котел с открытой камерой сгорания, отводом дымовых газов через вертикальную дымовую трубу и забором воздуха для горения из помещения.
Модель Buderus Logamax U042 24K – Комбинированный газовый настенный котел с закрытой камерой сгорания и забором воздуха для горения из помещения или извне.

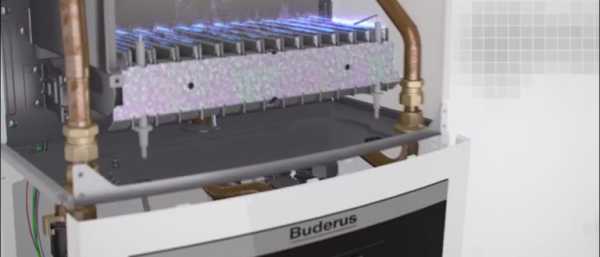

Горелка
– Горелка с предварительным смешиванием
– Модулированный режим работы для адаптации к мощности котла
– Горелка может работать на природном газе, все котлы пригодны для сжиженного газа (учитывать местные требования к соответствию)
Система автоматического управления горелки
– Контроль и управление всеми электронными узлами котла
– Управление с выключателем и кнопкой сброса
– Ограничение максимальной температуры котловой воды и отопительной мощности

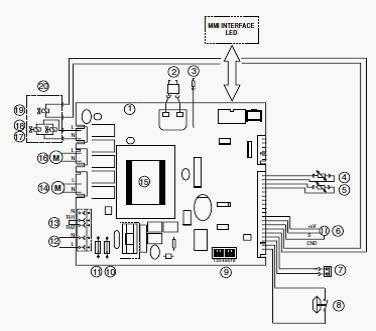

Рис.2. Электрическая схема настенного газового котла Buderus Logamax U044/U042
1-Электронная плата, 2-Запальник, 3-Электрод контроля пламени, 4-Датчик температуры подающей линии, 5-Датчик температуры горячей воды 6-Расходомер (гидротурбинка), 7-Защитный ограничитель температуры теплообменника, 8-Дифференциальное реле давления, 9-Переключатели DIP, 10-Предохранитель T 1,6 A, 11-Предохранитель T 1,6 A, 12-Подключение 230 В переменного тока, 13-Подключение регулятора комнатной температуры 230 В on/off 1), 14-Нагнетающий вентилятор, 15-Трансформатор, 16-Отопительный насос, 17-Электромагнитный клапан 2, 18-Электромагнитный клапан 1, 19-Регулирующий электромагнитный клапан, 20-Газовая арматура
Гидравлическая обвязка котла Будерус Логомакс U042 24 k
Рис.3. Гидравлическая схема комбинированных настенных газовых котлов Buderus Logamax U042/U044
1-Воздушная камера, 2-Дифференциальное реле давления, 3-Штуцер
дифференциального реле давления, 4-Нагнетающий вентилятор, 5-Труба
подачи
воздуха/отвода дымовых газов, 6-Защита от ветра, 7-Камера сгорания,
8-Теплообменник горячей воды, 9-Теплообменник отопительного контура,
10-Клапан
для заполнения азотом, 11-Расширительный бак, 12-Автоматический
воздухоотводчик, 13-Отопительный насос, 14-Предохранительный клапан
(отопительный контур), 15-Слив, 16-Обратная линия отопительного контура,
17-Вход холодной воды, 18-Вход газа, 19-Выход горячей воды, 20-Подающая
линия отопительного контура, 21-Кран подпитки, 22-Байпас, 23-Датчик
температуры горячей воды, 24-Датчик температуры подающей линии,
25-Защитный
ограничитель температуры теплообменника, 26-Манометр, 27-Cotronic,
28-Штуцер для измерения давления подаваемого газа, 29-Предохранительный
клапан 2, 30-Регулировочный винт максимального расхода газа,
31-Регулировочный винт минимального расхода газа, 32-Отверстие выравнивания
давления, 33-Измерительный штуцер (давление перед форсунками),
34-Регулятор давления, 35-Регулирующий клапан давления управления,
36-Газовая
арматура, 37-Тарелка предохранительного клапана 1, 38-Сетчатый фильтр,
39-Расходомер (гидротурбинка), 40-Ограничитель протока с фильтром и
фильтрующей сеткой, 41-Запальник, 42-Сопла инжектора, 43-Горелка,
44-Электрод контроля пламени
– Минимальные рабочая температура 50°C.
– Минимальный объем циркулирующей воды обеспечивается встроенным перепускным клапаном.
– Котел устанавливается в закрытую отопительную систему с давлением до 3 бар.
– Мембранный расширительный бак (8 л) уже встроен в котел.
– Следует проверить, достаточен ли этот расширительный бак для отопительной системы.
– Предохранительный клапан на 3,0 бар уже установлен в котел.
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
___________________________________________________________________________
wssm.ru
Устройство комбинированных газовых котлов Buderus Logamax U042/U044
__________________________________________________________________________
Устройство комбинированных газовых котлов Buderus Logamax U042/U044
Комбинированные газовые настенные котлы
Buderus Logamax U042/U044 24K проточного типа применяются для нагрева
воды в системе отопления и контуре ГВС.
Рис.1. Устройство комбинированных газовых котлов Buderus Logamax U042/U044
1-Труба дымовых газов, 2-Дифференциальное реле давления, 3-Камера сгорания, 4-Электрод контроля пламени, 5-Корпус горелки с коллектором форсунок, 6-Автоматический воздухоотводчик, 7-Отопительный насос, 8-Газовая арматура, 9-Переключатель частоты вращения насоса, 10-Заводская табличка, 11-Предохранительный клапан (отопительный контур), 12-Сливной кран, 13-Манометр, 14-Cotronic, 15-Кнопка «Сброс», 16-Кнопка включения/выключения, 17-Регулятор температуры подающей линии системы отопления, 18-Индикатор, 19-Регулятор температуры горячей воды, 20-Байпас, 21-Кран подпитки, 22-Датчик температуры горячей воды, 23-Расходомер (гидротурбинка), 24-Труба холодной воды, 25-Запальник, 26-Расширительный бак, 27-Датчик температуры подающей линии, 28-Защитный ограничитель температуры теплообменника, 29-Нагнетающий вентилятор 30-Проушины для подвески, 31-Всасывание воздуха для горения
Характеристики и особенности котла Будерус Логомакс U042 24k
– Диапазон регулирования от 8,9 до 24 кВт.
– Исполнения для природного и сжиженного газа.
– Система отвода дымовых газов может быть выполнена в подвалах, на этаже или на чердаке в соответствии с фактическими условиями как с забором воздуха для горения из помещения, так и вне помещения.
– Высокий коэффициент полезного действия 90-92%.
– Выбросы вредных веществ: NOx – класс 3.
– Регулирующие функции, необходимые для простой и надежной работы установки.
– Быстрый и простой монтаж благодаря удобной конструкции узлов.
– Монтажная рама (поставляется отдельно) позволяет быстро подключить котел Будерус Логомакс U042 к системе отопления и ГВС.
– Удобны для поквартирного отопления и отопления небольших коттеджей на одну или несколько семей.
– Встроенная проточная система приготовления воды для ГВС.
– Предохранительное оборудование (расширительный бак, предохранительный клапан, устройство контроля количества воды, устройства регулирования и безопасности).
– Электронное зажигание, контроль пламени при помощи ионизационного электрода.
– Широкий диапазон модулирования при приготовлении горячей воды и при отоплении.
– Высокий комфорт при приготовлении горячей воды: быстрая адаптация к требуемому количеству горячей воды при помощи встроенной турбины.
– Интегрированная защита от замерзания (для отопительного контура), антиблокировочная система насосов.
– Минимальное требуемое боковое свободное расстояние только 1 см.
– Доступность всех компонентов спереди.
Модель Buderus Logamax U044 24K – Комбинированный газовый настенный котел с открытой камерой сгорания, отводом дымовых газов через вертикальную дымовую трубу и забором воздуха для горения из помещения.
Модель Buderus Logamax U042 24K – Комбинированный газовый настенный котел с закрытой камерой сгорания и забором воздуха для горения из помещения или извне.
Горелка
– Горелка с предварительным смешиванием
– Модулированный режим работы для адаптации к мощности котла
– Горелка может работать на природном газе, все котлы пригодны для сжиженного газа (учитывать местные требования к соответствию)
Система автоматического управления горелки
– Контроль и управление всеми электронными узлами котла
– Управление с выключателем и кнопкой сброса
– Ограничение максимальной температуры котловой воды и отопительной мощности
Рис.2. Электрическая схема настенного газового котла Buderus Logamax U044/U042
1-Электронная плата, 2-Запальник, 3-Электрод контроля пламени, 4-Датчик температуры подающей линии, 5-Датчик температуры горячей воды 6-Расходомер (гидротурбинка), 7-Защитный ограничитель температуры теплообменника, 8-Дифференциальное реле давления, 9-Переключатели DIP, 10-Предохранитель T 1,6 A, 11-Предохранитель T 1,6 A, 12-Подключение 230 В переменного тока, 13-Подключение регулятора комнатной температуры 230 В on/off 1), 14-Нагнетающий вентилятор, 15-Трансформатор, 16-Отопительный насос, 17-Электромагнитный клапан 2, 18-Электромагнитный клапан 1, 19-Регулирующий электромагнитный клапан, 20-Газовая арматура
Гидравлическая обвязка котла Будерус Логомакс U042 24 k
Рис.3. Гидравлическая схема комбинированных настенных газовых котлов Buderus Logamax U042/U044
1-Воздушная камера, 2-Дифференциальное реле давления, 3-Штуцер
дифференциального реле давления, 4-Нагнетающий вентилятор, 5-Труба
подачи
воздуха/отвода дымовых газов, 6-Защита от ветра, 7-Камера сгорания,
8-Теплообменник горячей воды, 9-Теплообменник отопительного контура,
10-Клапан
для заполнения азотом, 11-Расширительный бак, 12-Автоматический
воздухоотводчик, 13-Отопительный насос, 14-Предохранительный клапан
(отопительный контур), 15-Слив, 16-Обратная линия отопительного контура,
17-Вход холодной воды, 18-Вход газа, 19-Выход горячей воды, 20-Подающая
линия отопительного контура, 21-Кран подпитки, 22-Байпас, 23-Датчик
температуры горячей воды, 24-Датчик температуры подающей линии,
25-Защитный
ограничитель температуры теплообменника, 26-Манометр, 27-Cotronic,
28-Штуцер для измерения давления подаваемого газа, 29-Предохранительный
клапан 2, 30-Регулировочный винт максимального расхода газа,
31-Регулировочный винт минимального расхода газа, 32-Отверстие выравнивания
давления, 33-Измерительный штуцер (давление перед форсунками),
34-Регулятор давления, 35-Регулирующий клапан давления управления,
36-Газовая
арматура, 37-Тарелка предохранительного клапана 1, 38-Сетчатый фильтр,
39-Расходомер (гидротурбинка), 40-Ограничитель протока с фильтром и
фильтрующей сеткой, 41-Запальник, 42-Сопла инжектора, 43-Горелка,
44-Электрод контроля пламени
– Минимальные рабочая температура 50°C.
– Минимальный объем циркулирующей воды обеспечивается встроенным перепускным клапаном.
– Котел устанавливается в закрытую отопительную систему с давлением до 3 бар.
– Мембранный расширительный бак (8 л) уже встроен в котел.
– Следует проверить, достаточен ли этот расширительный бак для отопительной системы.
– Предохранительный клапан на 3,0 бар уже установлен в котел.
Приготовление воды для греющего контура
Перед заполнением тщательно промыть установку. Не допускается умягчение катионитами. Не разрешается применение ингибиторов, антифризов или других добавок (за исключением Antitrogen N). Расширительный бак должен быть правильно рассчитан.
При использовании трубопроводов, пропускающих кислород, например, для отопления полов, в системе должен быть предусмотрен разрыв в виде теплообменника. Котловая вода низкого качества способствует образованию шлама и приводит к коррозии. Это может привести к сбоям в работе и к повреждению теплообменника.
Для предотвращения попадания шлама в настенный котел Будерус Логомакс U042, монтируемый в уже существующую систему, рекомендуется установка грязевого фильтра в общую обратную линию. До и после фильтра нужно установить запорный орган.
Если установка была тщательно промыта перед пуском в эксплуатацию и возникновение кислородной коррозии исключено, то от установки грязевого фильтра можно отказаться. Прямое подключение в систему отопления полов не допускается.

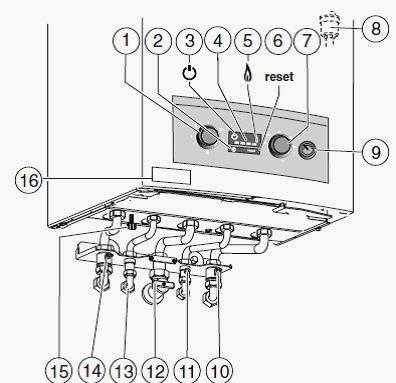

Рис.4. Ввод котла Buderus Logamax U042/U044 в эксплуатацию
1-Регулятор температуры подающей линии, 2-Кнопка включения/выключения, 3-Индикатор работы, 4-Индикация температуры подающей линии системы отопления/индикация неисправности, 5-Контрольная лампочка работы горелки, 6-Кнопка «Сброс», 7-Регулятор температуры горячей воды, 8-Автоматический воздухоотводчик, 9-Манометр, 10-Сервисный кран обратной линии системы отопления, 11-Кран холодной воды, 12-Газовый кран (закрыт), 13-Горячая вода, 14-Сервисный кран подающей линии системы отопления, 15-Устройство для подпитки отопительного контура из контура ГВС, 16-Наклейка с типом прибора
Защита котла Будерус Логомакс U042 24k от замерзания
– Оставить прибор включенным.
– Записать положение, в котором находится регулятор температуры подающей линии .
– Регулятор температуры подающей линии повернуть в крайнее левое положение.
Отопительный насос и, тем самым, отопление выключается. Система
снабжения горячей водой и электропитание для регулятора отопления и
таймера
остаются включены. При снижении температуры в помещении, где установлен
прибор, примерно до 9 °C ненадолго включаются горелка и отопительный
насос.
Регулировка теплопроизводительности котла Buderus Logamax U044/U042 24 K
Теплопроизводительность может быть ограничена в диапазоне между минимальным и максимальным значением тепловой мощности в соответствии с удельным теплопотреблением.
Основной настройкой является максимальная номинальная тепловая мощность (100 %). Максимальная теплопроизводительность для приготовления горячей воды соответствует максимальной тепловой мощности прибора.
Для регулировки максимальной теплопроизводительности котла Будерус Логомакс U042 24k:
– Отвернуть уплотнительный винт штуцера для измерения давления перед форсунками и подсоединить U-образный манометр.
– Проверьте, прибор должен быть включен.
– Установить регулятор температуры горячей воды в среднее положение.
– Удерживать нажатой кнопку Сброс до тех пор, пока не загорятся один за другим светодиоды температурной индикации.
– Выбрать мощность в кВт и соответствующее давление перед форсунками.
– Вращая регулятор температуры подающей линии, установить нужное давление перед форсунками.
– Кнопку reset (сброс) удерживайте нажатой (минимум 5 секунд) до тех пор, когда светодиоды покажут текущую температуру подающей линии.
– Измененные параметры будут сохранены.
Переоборудование котла Buderus Logamax U042/U044 на другой вид газа
Рис.5. Переоборудование котла Будерус Логомакс U042 на другой вид газа
1-Распределитель теплового потока, 2-Горелка (левая половина), 3-Винты крепления распределителя теплового потока, 4-Газовый коллектор, 5-Точки крепления коллектора форсунок, 6-Форсунка, 7-Уплотнение, 8-Горелка (правая половина)
– Выключить прибор кнопкой включения/выключения.
– Закрыть газовый кран.
– Снять кожух.
– Снять крышку воздушной камеры.
– Демонтировать горелку.
– Заменить форсунки [6].
– Установить горелку.
– Установить переключатели DIP.
– Проверить герметичность всех демонтированных/монтированных деталей.
– Под заводской табличкой приклеить наклейку с видом газа.
– Ввести прибор в действие и выполнить настройку подачи газа.
__________________________________________________________________________
__________________________________________________________________________
__________________________________________________________________________ _________________________________________________________________________________________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВПротерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
stzm.ru

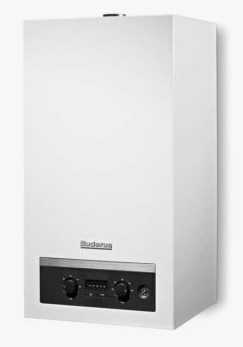

Buderus Logamax U042 24k – котел отопления для горячей воды
Ассортимент компании Будерус очень широк. Это позволяет каждому потенциальному клиенту подобрать оптимальную модель для себя. Среди самых популярных разработок компании есть одна, которая заслуживает особого внимания. Речь идет о Buderus Logamax U042. Именно о ней мы и поговорим более подробно ниже.
Рассмотрим поподробнее
Эта модель представляет собой газовый котел, который комплектуется открытой камерой сгорания. Данный агрегат отличается простотой и надежностью – теми качествами, которые очень важны для российского потребителя. Нельзя сказать, что Будерус Logamax U042 – это вершина технологической мысли. Естественно, у этой модели есть масса более продвинутых и укомплектованных конкурентов. Тем не менее, простота конструкции и проверенные опытом технические решения, используемые в агрегате, дают возможность наслаждаться горячей водой в трубах на протяжении долгого времени.
Настенный газовый котел Buderus Logamax U042 24K представляет собой проверенный временем циркуляционный водонагреватель, в котором предусмотрена проточная система горячего водоснабжения. При этом производство горячей воды является для агрегата приоритетной функцией.
Если вы хотите установить надежный отопительный агрегат в своей квартире или небольшом загородном доме, то эта модель может стать весьма выгодным приобретением.
Рассмотрим основные конструкционные преимущества Buderus Logamax 24K, среди которых:
- Наличие встроенной турбины, которая позволяет системе быстро адаптироваться к потребностям пользователя в горячей воде. Это очень удобно, так как дает возможность жильцам дома всегда иметь доступ к нужному количеству теплоносителя заданной температуры, что другие агрегаты могут далеко не всегда.
- Интегрированная антифриз-система, которая поможет избежать замерзания теплоносителя в отопительной системе в холодное время года.
- Наличие специальной косынки для трубок датчика тяги. Эта конструкция предотвращает непредвиденное отключение агрегата в холодное время года.
- Встроенная система, предотвращающая блокирование циркуляционного насоса. Этот элемент конструкции поддерживает стабильную работу всей системы.
- Возможность функционировать на природном и сжиженном газе.
- Забор кислорода для горения может осуществляться как из помещения, так и снаружи.
- Высокий КПД агрегата, который колеблется в пределах 92%.
- Соответствие европейским экологическим нормам. Техника максимально эффективно использует каждый кубический метр газа, при этом минимизируя выброс в атмосферу вредных остатков горения. Выбросы NOx у этой модели соответствуют классу 2.

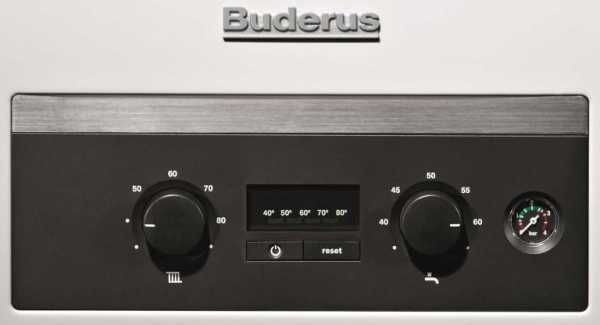

- Простота управления основными функциями котла Buderus Logamax U042.
- Наличие электронной системы зажигания и контроля пламени посредством ионизационного электрода.
- Наличие жидкокристаллического дисплея, который является удобным «посредником» при работе с техникой. На дисплей также выводятся все ошибки, возникающие в процессе эксплуатации котла Logamax.
- Простота и высокая скорость установки агрегата.
Технические параметры модели Будерус Logamax U042 24К говорят о ее высокой производительности. Номинальная мощность агрегата составляет 24кВт. Другими словами, техника способна обеспечить теплом и горячей водой помещение до 240 квадратных метров с учетом теплоизоляционных параметров строения и климатических условий конкретного региона. Агрегат способен производить до 11.4 литров горячей воды в минуту при температуре теплоносителя в 30 градусов Цельсия.
Выводы
Если вы хотите использовать ограниченную площадь вашей квартиры или дома не для установки котельной аппаратуры, а чтобы наслаждаться комфортом и теплом в любое время года, то вам стоит обратить внимание на котел Buderus Logamax серии U042. Наличие встроенной системы ГВС – это удобная опция, преимущества которой вы оцените на личном опыте.
В комплекте с оборудованием идет дистанционный регулятор температуры и инструкция Buderus Logamax U042 24К. Последняя, к слову, поможет осуществить монтаж агрегата своими силами. Но если вы не уверены в собственном профессионализме, то лучше поручить установку квалифицированным специалистам.
Этот агрегат предлагает максимум функций и одновременно простоту и надежность в использовании. На обслуживание техники не придется тратить уйму денег, равно как и на приобретение данного агрегата, завоевавшего сердца европейцев и жителей СНГ своей доступностью.
Таким образом, покупка Buderus Logamax U042 – это логичный выбор в пользу качественной немецкой техники высокой производительности и с низким уровнем энергопотребления.
Советуем также почитать:
prostokotel.ru

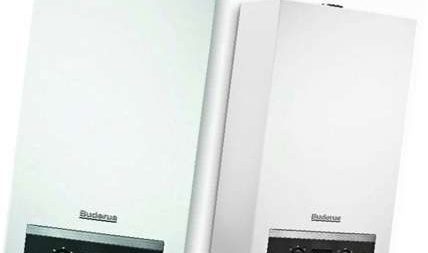

Газовый котел Buderus Logamax U042
______________________________________________________________________________________________
______________________________________________________________________________________________

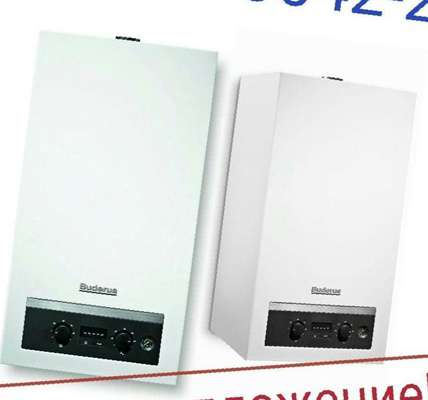

Настенный газовый котел Buderus Logamax U042-24k с открытой и закрытой камерой сгорания – простой и надежный отопительный аппарат с набором только самых необходимых функций, использующие в своей конструкции проверенные временем технические решения.
Мощностной ряд: Двухконтурная модель с открытой или закрытой камерой сгорания мощностью 24 кВт. Для обозначения применяется маркировка серии 24k.
Основными преимуществами котлов Будерус Логомакс U042-24k являются:
– одновременный обогрев помещений и снабжение горячей водой;
– максимально сниженное воздействие на окружающую среду, благодаря установленным низкоэмиссионным газовым горелкам, обеспечивающим предварительное смешивание;
– низкая стоимость относительно других аналогичных моделей на рынке.
Технические характеристики газового котла Logamax U042
Рабочая мощность двухконтурных газовых настенных котлов находится в пределах 9-24 кВт. Размер помещения, которое агрегат в состоянии эффективно отапливать равняется 300 кв. метрам.
Мощность аппарата (теплопроизводительность), кВт – 8,9-24,0
Расход топлива, м3/ч – 2.72
Диаметр дымохода, мм – 60/100
Присоединительные размеры:
– по газу – 3/4”
– ГВС – 3/4”
– отопление – 1/2”
Электропотребление, Вт – 130
Размеры, мм – 740 x 400 x 360
Вес, кг – 37.9
Настройка DIP переключателя
Переключатели DIP – OFF (выкл.) / ON (вкл.)
1 – Природный газ / Сжиженный газ.
2 – Теплопроизводительность прибора 24 кВт / Не разрешено.
3 – Комбинированный (двухконтурный) аппарат / Не разрешено.
4 – Комбинированный (двухконтурный) аппарат / Не разрешено.
5 – Задержка срабатывания приготовления горячей воды 1 секунда / Задержка срабатывания приготовления горячей воды 3 секунды.
6 – Задержка включения горелки при подаче воды, предварительно нагретой в системе солнечного коллектора, выключена / Задержка включения горелки составляет 20 секунд при использовании воды, предварительно нагретой в системе солнечного коллектора.
7 – Не задействовано / Не задействовано.
8 – CT версия 1 / Не разрешено.
Сервисное обслуживание котла Buderus Logamax U042
Газовые двухконтурные котлы модели U042-24k отличаются высоким уровнем автоматизации (применение системы Logamatic).
Плановое техобслуживание: Проводится раз в год, заключается в проверке правильности работы системы, в замене запасных частей элементов и автоматики.
Аварийное техобслуживание: Время прибытия специалиста на объект составляет от 3-х до 5-ти часов после подачи заявки. Нельзя допускать полного остывания отопительной системы.
Внеплановое техобслуживание:
– Дополнительные работы, которые не прописаны в договоре.
– Они проводятся по желанию заказчика и заключаются в технологическом
усовершенствовании системы.
Список работ по обслуживанию и наладке котлов моделей U042-24k включает следующие проверки:
– целостность магистралей подачи теплоносителя и горячей воды;
– работоспособность аппаратуры управления, контроля и защиты;
– срабатывание соответствующих датчиков при закипании, опрокидывании тяги, срыве пламени, минимальном уровне воды и т. д.;
– исправность и работоспособность предохранительно-сбросного клапана, циркуляционного насоса, дымососа и других элементов конструкции;
– готовность к работе термостатов;
– содержание углекислоты;
– температура выходных газов;
– расход топлива;
– давление воды на входе и выходе;
– состояние дымохода и наличие в нем тяги.
В ходе сервисного обслуживания чистят котел, а также радиаторы и дымоходы. Периодичность таких чисток зависит от запыленности и загрязненности помещений, где установлен аппарат.
Чтобы избежать аварийных ситуаций, все обнаруженные неисправности необходимо сразу же устранить.
Ремонт газовых котлов Buderus Logamax U042
Газовые котлы, эксплуатируемые в условиях повышенных температур и давления, нуждается в своевременном профилактическом обслуживании и ремонте.
Основные неисправности – это износ рабочих узлов, что вполне естественно, ведь даже самая совершенная отопительная техника постепенно выходит из строя.
Своевременно выявив и устранив мелкие неполадки, можно предотвратить куда более серьезные проблемы.
Сервисное обслуживание и профилактические мероприятия позволят предупредить возникновение аварийных ситуаций, и, соответственно, продлить срок эксплуатации агрегата.
Нормальная работа газового котла Будерус Логомакс U042 во многом зависит от состояния горелки и дымохода.
Эти элементы необходимо периодически чистить, следить за функционированием деталей, поскольку загрязнение остаточными продуктами горения снижает производительность аппарата и даже может привести к серьезной аварии.
Выполнение ремонтных работ подразумевает под собой:
– диагностику устройств;
– проведение замеров напряжения электричества, давления газа;
– устранение неисправностей и замену вышедших из строя деталей;
– чистку рабочих элементов;
– экспресс-анализ выходных газов, позволяющий наиболее точно провести
диагностику и выявить причины неполадок;
– монтаж и наладку.
Техническое обслуживание котлов Logamax U042-24k
Для обеспечения надежной работы котла в течение продолжительного срока службы требуется следить за состоянием оборудования и регулярно проводить профилактику.
Периодичность технического обслуживания определяется особенностями аппарата и его использования, но не должно быть реже, чем один раз в год. Работы должны проводиться обученным и компетентным персоналом, имеющим допуск Ростехнадзора на работу с газовым оборудованием.
Общий перечень обязательных работ ежегодного технического обслуживания
Проверить состояние и герметичность газовой линии в пределах зоны
ответственности согласно Акту разграничения. При наличии фильтра на
газовой
трубе обслужить его. При обнаружении устранить негерметичность или
сообщить в соответствующую газораспределительную организацию. Проверку
выполнять в начале и в конце работ.
Проверить состояние электрической проводки к котлу и качество
электроэнергии на соответствие действующим нормам ПУЭ. В связи с частыми
нарушениями норм электроснабжения рекомендовать пользователю
дополнительные устройства защиты сети от перенапряжения, стабилизаторы
напряжения и т.п. Проверить наличие Акта проверки контура заземления.
При невозможности привести электроснабжение в соответствие нормам
самостоятельно потребовать от пользователя устранение неисправностей
специализированными организациями.
Проверить надежность установки и крепления котла и сопрягаемых элементов (труб, фитингов, элементов запорной арматуры, элементов воздуховодов и дымоотводов) и соблюдения норм противопожарной безопасности.
Проверить герметичность гидравлических контуров, при необходимости
восстановить. Проверить и при необходимости отрегулировать давление в
системе отопления и давление воздуха в мембранном расширительном баке.
Обслужить (промыть или заменить) фильтрующие элементы систем
отопления и горячего водоснабжения. При использовании в системе
отопления низкозамерзающих жидкостей проверить их качество, при
необходимости
заменить. При загрязнении теплоносителя промыть систему отопления. При
наличии накопительного водонагревателя проверить и при необходимости
заменить магниевый анод.
Очистить от пыли и грязи внутренние пространство и элементы котла
Будерус Логомакс U042. Проверить состояние и при необходимости заменить
термоизоляционные пластины и прокладки. Проверить целостность
поверхности элементов горелки. При наличии значительных сажевых
отложений на
наружной поверхности теплообменника произвести полную разборку котла с
последующей полной промывкой теплообменника. Проверить состояние
запальных и ионизационных электродов, отрегулировать их положение
относительно горелки.
При наличии дымохода проверить его состояние, измерить величину самотяги при работающем и неработающем агрегате. В случае закрытой камеры сгорания проверить целостность устройства Вентури, исправность и бесшумность работы вентилятора, чистоту лопаток. Измерить величину разряжения, создаваемого вентилятором и величину разряжения срабатывания пневмореле. Проверить состояние воздуховодов и дымоотводов. Проверить состояние воздухопритока. Устранить неисправности или потребовать их устранение пользователем. Сравнить измеренные величины с данными предыдущего технического обслуживания и оценить эксплуатационные изменения в системе дымоудаления.
Измерить статическое и динамическое давление газа. Если полученные значения имеют отклонения от допущенных нормативными документами, рекомендовать пользователю обратиться в соответствующую газораспределительную организацию. Проверить регулировки газового клапана, при необходимости отрегулировать.
Оценить работу котла на всех режимах на соответствие заданным алгоритмам. При отклонении работы аппарата от нормальной, произвести соответствующие ремонтные или регулировочные работы. Оценить работоспособность автоматики и исполнительных устройств системы безопасности. Оценить по косвенным признакам состояние теплообменников, при необходимости провести работы по промывке полости теплообменника.
Результаты работ оформить соответствующим актом с указанием значений всех измеренных параметров и других признаков технического состояния.
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
kotly-gaz.ru
