Газовый проточный водонагреватель vektor вектор jsd 20 w – принцип работы, преимущества, недостатки, модели

Vektor JSD 20-W цена, характеристики, видео обзор, отзывы

Характеристики

* Точные характеристики уточняйте у продавца.

Технические характеристики
Давление на входе 0.20 - 7.50 атм.
Тип водонагревателя проточный
Производительность 10 л/мин
Способ нагрева газовый
Номинальная мощность 20 кВт
Тип камеры сгорания открытый
Комфорт
Тип розжига электроподжиг
Функции индикатор включения, термометр
Управление дисплей
Безопасность
Защита газ-контроль
Особенности
Вес 10 кг
Дополнительная информация камера сгорания с водяным охлаждением, режим "зима/лето", 1-2 точки вдоразбора
Установка вертикальная, нижняя подводка, способ крепления: настенный
Размеры (ШхВхГ) 345x600x185 мм

* Точные характеристики уточняйте у продавца.

naobzorah.ru

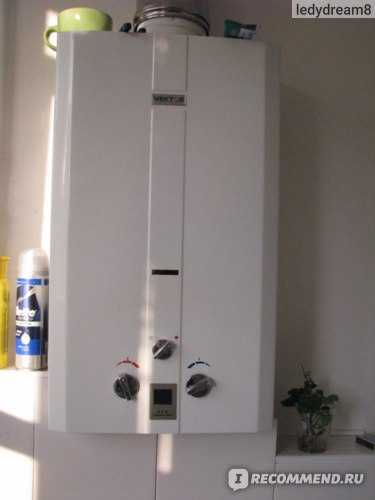

Водонагреватель проточный VEKTOR JSD 20-W - «Отличный водонагреватель по хорошей цене.»

После свадьбы я, как и положено, пошла жить к мужу. В дому, где находилась квартира мужа, не было центрального водоснабжения горячей воды. А я всю свою жизнь прожила в квартире с центральным горячим водоснабжением. Вот тут и началось мое знакомство с газовой колонкой отечественного производителя. Скажу честно, знакомство проходило очень трудно, не буду вдаваться во все подробности, скажу лишь, что я старалась ее не трогать. Но вдруг она ломается. Ура! Мы идем покупать новую.

Свой выбор мы остановили на газовом проточном водонагревателе VEKTOR JSD 20-W. Принесли его домой, установили, и моему счастью не было предела: больше не нужно было зажигать колонку, она не будет гореть целый день, когда уходишь из дома, не нужно бежать выключать ее.

В новом газовом проточном водонагревателе есть электронное устройство, позволяющее автоматически производить его розжиг при открывании кран горячей воды. Электророзжиг производится от двух больших батареек, которых хватает на полгода. Также очень нравится, что у этого водонагревателя есть цифровой индикатор, позволяющий контролировать температуру нагрева воды, вытекающей из крана. На этом цифровом экране также отображается заряд батареек и как только батарейки начинают садиться, значек батарейки начинает мигать (как на сотовом телефоне). Габаритные размеры водонагревателя такие: высота - 600мм, ширина - 345 мм, глубина - 185 мм. Весит водонагреватель 10 кг.

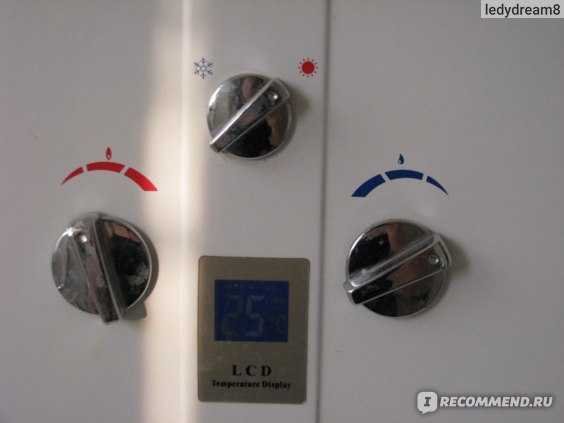

У газового проточного водонагревателя VEKTOR JSD 20-W имеются три ручки: ручка регулятора газа, ручка регулятора воды и переключатель зима/лето. При включении режима зима, загорается дополнительная горелка.

С водонагревателем в комплекте были шланг с душевой насадкой, резиновая прокладка, комплект элементов крепления.

Недостаток газового проточного водонагревателя VEKTOR JSD 20-W лишь в том, что когда нет напора или слабо открыл воду, водонагреватель не загорается, а если загорается, то течет кипяток, не смотря на то, что температура стоит на минимуме. А в целом очень довольны работой такого водонагревателя, очень удобно.

irecommend.ru

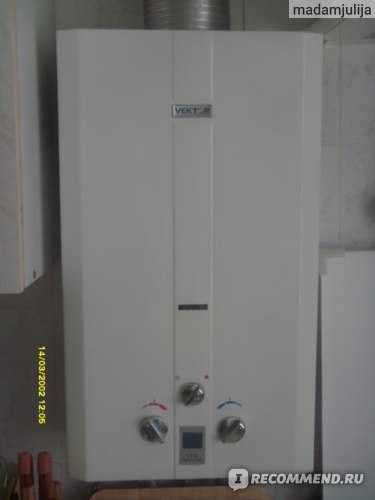

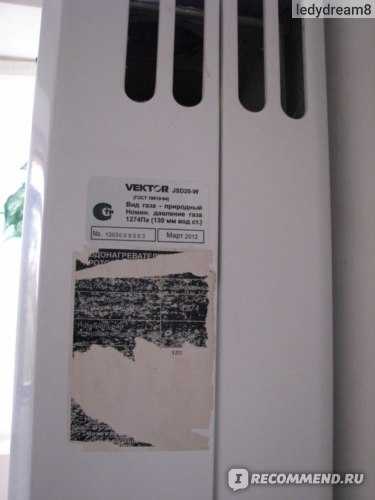

Газовая колонка Vektor JSD 20-W (ГОСТ 19910-94) - «в целом хороша, но ...»

Здравствуйте, дорогие читатели, всем хорошего настроения и удачного дня!

Выбирали себе недорогую модель и в то же время качественную, компактную, и в работе она себя показала хорошо, за исключением одного недостатка, когда у нас снижается напор воды, зажигалка не срабатывает и душ уже не примешь, необходимо ждать, пока напор воды не усилится. У нас такое с напором часто происходит, потому как летом все соседи поливают усадьбы, расход воды увеличивается и у нас от этого снижается напор.

А среди достоинств хочу отметить, это конечно же цена доступная, цифровой индикатор нагрева воды,

электророзжиг, переключатель зима-лето, вода идет просто кипяток, в считанные секунды! ни с какими бойлерами не сравнится)), да еще и дешево, хоть залейся тем кипятком)).



Однозначно - рекомендую!


Буду рада, если мой отзыв был вам полезен!
Спасибо за внимание, оценки и комментарии!



Другое:



Блендер Binatone BL 661



Проращиватель зерен и семян «Здоровья Клад» Аэросад



Электросушилка для овощей и фруктов ОАО "Алтайский приборостроительный завод "Ротор" "Дива Люкс"



Блендер Philips HR 1628



Пароварка Braun Multi Gourmet FS 20



Увлажнитель воздуха Polaris PUH 2145



Индукционная варочная панель BEKO



Весы Ручные на 50 кг 6$



Весы Кухонные 1 гр/5 кг 5,63$



Хлорофитум и воздух очищает, и очень красиво смотрится



Кокосовое масло Recon Oil Industries Pvt. Ltd Coco Care



вот это масло классный эффект дает волосам-блестят -Оливковое масло "Rafael Salgado" Extra Virgin



Оливковое масло Terra Creta S.A. “Terra Creta”



Кунжутное масло BONNE 100% натуральное



Масло из семени льна BONNE холодного отжима

irecommend.ru

Ответы по эксплуатации газовой колонки Вектор

__________________________________________________________________________

Ответы по эксплуатации газовой колонки Вектор


Вопрос: Появилась проблема с газовой колонкой Вектор. Отработала она честно где-то 4 года,а сейчас начала шалить. Работает от батареек (открыл кран и вперёд). При открывании крана искра срабатывает чётко, а вот подачи газа видимо нет. Если аккуратно стукнуть чем-нибудь по штуцерам (которые выходят снизу) подачи газа или горячей воды, да и холодной тоже, начинает работать нормально. Спасает на 3-5 дней. Понимаю, что от нашей слишком мягкой воды где-то закис шток-автомат. Хочу разобрать и всё почистить. Вопрос собственно, какой узел нужно разобрать и исправить?

Ответ: Разбирать гидравлический узел включения газа. Расположен внизу по центру колонки. Газовую часть не трогать, она на 99% ни при чем. Я бы посоветовал начать с замены батареек. Частенько их напряжения не хватает для открывания газовых клапанов. Там может быть две неисправности: закис шток (смазать, очистить металл, но не чистить резинку через которую проходит шток), вытянулась или порвалась мембрана.
Только замена.

Вопрос: Газовая колонка Вектор. Работала 5 лет, потом в течение 3 дней начала гаснуть, потом перестала зажигаться. Сняли кожух, в теплообменнике прогорела дырка. Поставили такую же новую, колонка не зажигается. Батарейки новые, напор воды хороший. При открытии воды поджиг работает, микрик размыкается, реле газового клапана не срабатывает. Как принудительно открыть газовый клапан (три провода: красный-желтый-черный). Возможно ли не включение колонки из-за малого давления газа?

Ответ: Элементарно, но чаще такое бывает по глупости. Забыли открыть газовый кран. Открыли не полностью газовый кран (надо на 90 град. ни больше/ни меньше). Использована ГП с чрезмерным заужением, либо прокладку поставили с маленьким проходом. "Правильный" проход в узком месте газовой ГП (в фитинге; и чтоб прокладка не заужала) - не менее 13 мм.

Вопрос: у меня газовые колонка vektor star isq 9001 в один прекрасный день просто перестала включаться: думал батарейки, нет! купил все равно не горит ей более 8 лет ни разу не подводила, а тут ни щелчков, ничего, тишина, как будто не подключена. Подскажите что делать?

Ответ: Мембрану смотрите. Дальше - окисление - от блока батареек и дальше по проводам / разъёмам / микрикам.

Вопрос: Водонагреватель вектор люкс эко 5 месяцев в работе перестал зажигаться, батарейки в норме? Что может?

Ответ: всё может быть. По части мембраны. Если при открывании воды пластина отходит от микрика - мембрана цела. Ищите плохой контакт в микрике / проводах / батарейках. Внизу колонки выключатель есть? Или выключен или отказал (слабое звено), можно убрать, внутри есть разъёмы, которые можно друг с другом соединить.

Вопрос: при включении горячей воды начинает щёлкать поджиг, а газ не открывается, но если открыть гор. воду на полную, то газ всё-таки открывается и дальше можно воду убавлять - всё работает. Как это может быть связано между собой? Я думал, что если микрик срабатывает и поджиг начинает щёлкать, то значит, давление воды достаточное и одновременно с этим должен открываться газ? Батарейки менял - не помогло.
Газовый проточный водонагреватель Вектор JSD 20-W до этого отработал 1,5 года, странности начались после замены водогазового узла. Хочу проверить работу э/м клапана, но там от него три проводочка идут - на какие подавать питание я не знаю.

Ответ: Клапан проверить очень легко, подайте именно на него 3 Вольта, по тем проводам, по которым идет сейчас. Крепится он на двух винтах, можно и снять, для визуального наблюдения за работой. Только не забудьте газовый кран закрыть перед этим. Разъем отключить, и меряйте все, что захочется. Кстати, там не только электромагнитный клапан газ открывает, а еще дублируется механически, шток открывает еще один клапан, он внутри газового блока. До него можно добраться, открутив два винта, соединяющего газовый блок с водяным. Но там причина бывает очень и очень редко. Начинайте с электромагнитного клапана.

Вопрос: Газовая колонка vektor JSD20-3 в работе 4-й год. Несколько дней назад начала барахлить. Зажигается только тогда, когда воду придушишь на колонке. Потом начала гаснуть во время работы. Регулятор воды почти до конца вправо приходилось выкручивать. При этом давление в сети нормальное. Разбор с водонагревателя на 2 точки.

Стал загораться только, когда дальней точкой пользуешься. Фильтр сетчатый почистил. Думал, что со смесителем случилось. Отсоединял подводку горячей воды к смесителю. В этом случае зажигается и работает нормально. Правда, при увеличении протока воды через колонку все равно стремиться погаснуть. Смеситель проверил, все в норме. За минуту через него литров 10 с колонки легко проходит. Чего ей надо? Сам грешу на мембрану.

Ответ: Скорей всего, нужно заменить мембрану (она возможно целая, но растянута). А также почистить и смазать шток.

Вопрос: Помогите схемой или советом по ремонту газовой колонки Вектор. Дисплей горит постоянно. Водонагреватель зажигается только при отключении/включении батарейки.

Ответ: у Вас в колонке есть микро кнопка. Вы когда снимите корпус, она посередине перед вами сразу. Проблема в ней. Подогните пластинку которая ее. Нажимает, либо необходима замена штока который приводит в действие механизм на кнопке.

Вопрос: Я установил газовую колонку vector на кухню. Включаю газ, вода течет на полную, потом до половины убавляю струю – колонка работает, пламя также убавляется, все нормально. Но если я хочу выставить струю на минимум, вода греется до 75С где то и тупо отрубается колонка. Что-то вообще не хорошо, что делать – менять аппарат?

Ответ: Скорее всего, дело в несоответствии давления расчетного для газа и давления вашего в системе. То есть водонагреватель работает в режиме повышенной мощности. Это не есть хорошо. Что можно сделать – отрегулировать постараться клапан подачи газа, дело точно в нем. Если он регулировке поддается, значит, напор и температуру сделать можно как надо.

Вопрос: Имеется газовая колонка VECTOR JSD 20W, зажигается раза с 5-6-го. После 15-20 минут работы гаснет сама. Кто сталкивался с такой проблемой? Какие есть решения?

Ответ: Проверь розжиг колонки при открытом окне. Потому что воздух в кухню поступает через воздуховод, расположенный на той же высоте, что и дымоход - на крыше. Если при открытых окнах тоже гаснет, то надо менять устройство контроля тяг.

Вопрос: подскажите у меня такая проблема: при выключенной воде колонка сама зажигается, температура растет и не выключается (пришлось батарейки вынуть) вставляю батарейки обратно (воду не включаю) колонка загорается, что делать?

Ответ: Либо микровыключатель замкнул, либо порвалась мембрана. Обращаться к специалистам.

Вопрос: а как сделать так, чтобы эл. магнитный клапан и этот механический клапан открывались одновременно? я имею ввиду подстроить механику, а не микрик? а то у меня похоже эл. магнитный клапан открывается раньше чем механический.

Ответ: Алгоритм работы: При открытии крана ГВ мембрана вод. блока прогибается и двигает шток вод. блока. Шток открывает газовый клапан на горелку и одновременно замыкает микровыключатель. Ток идет на блок управления. Далее следует искровой разряд в течении 7секунд. На 2-4 секунде с БУ идет сигнал на электромагнитный газовый клапан. Клапан открывается. При появлении пламени искра перестает. Проверьте водяной блок и момент включения микрика. Проверьте все контакты .

Вопрос: У меня газовый проточный водонагреватель Вектор стоит уже больше 3-х лет и проблем не было. Только в последнее время как стали показывать разрядку батарейки так и включаться перестала. Когда отгибаю пластину на мкв. то загорается. Думал, в батарейках беда поменял батарейки Camelion у меня старые тоже такие же стояли ровно год и месяц, а она всё равно перестала включаться.

Ответ: Если нет розжига: батарейки новые, напор воды есть; надо проверить работу микровыключателя. Для этого снимаем кожух: вытаскиваем на себя 3 рукоятки, внизу под колонкой откручиваем 2 винта: слева и справа. Оттягиваем низ колонки на себя на 2-3см и поднимаем кожух вверх до выхода со штырей вверху. Кожух снят. По центру в нижней части стоит микрик. Подайте воду-кнопка выключателя освободится рычажком и должна выйти из утопленного состояния, если не выходит, помогите отверткой и смажьте маслом. Пошел розжиг.

Вопрос: Установили газовую колонку Вектор Eco JSD 20-1,сегодня внутри начало капать откуда мы не знаем, кто сможет и разбирается подскажите, что такое то, просто как то не понятно вчера все было нормально, сегодня капать начала.

Ответ: Проверьте прокладки всего два самореза выкрутить нужно!

Вопрос: Провели монтаж газовой колонки vektor JDS 20-2 и маюсь с нею. При слабом потоке греет воду до 45-50 градусов. Подача газа (ручка регулятора) стоит на минимуме. Что делать - ума не приложу. Есть советы?

Ответ: Перед колонкой на газовой трубе стоит кран для перекрытия подачи газа. Вот им потихоньку и убавляй до нужной температуры.

Вопрос: Установили водонагреватель VEKTOR Lux Eco JSD20-2 напор воды отличный, но температура на дисплее показана 58 градусов а вода течёт как речная. В чем может быть проблема?

Ответ: снимите кожух у колонки, там находиться микровыключатель чёрный, к нему подходят три провода - красный, зелёный, жёлтый, это между двух регуляторов газа и воды. Если посмотреть ближе, на мико выключателе, там будет пластина, которая при подаче воды давит на выключатель и срабатывает пьеза и включаться колонка, но она сильно давит на выключатель ,и поэтому давление воды не хватает, его включит, пластину на выключателе надо отогнуть до тех пор, когда выключатель начнёт срабатывать на поток воды. Но перед этой работой газ закройте просто смотрите, как будет с срабатывать пьеза с открытием крана.

Вопрос: Подскажите, в чём проблема. При открывании крана гор. воды нет искрового разряда, аппарат не включается, батарейки исправны.

Ответ: При условии исправности мембраны, контактов и если шток не закис (проверить можно по скобе - при открытии крана скоба открывает контакт между микровыключателем, при закрытии крана отходит на свое место). Поменять микровыключатель.

Вопрос: Произвели монтаж водонагревателя Вектор. Работает от баллонного газа.4-месяца проблем не было. Затем перестал загораться газ. Поменял батарейки, ноль. Почистил входной фильтр эффект тот же. Щелчки батарейки идут, а розжига газа нет. Давление газа хорошее, воды тоже, а вода не греется. Что делать? Колонка с вытяжной трубой. Тяга в трубе тоже есть.

Ответ: замени газовый клапан.

Вопрос: Произвели установку газового проточного водонагревателя vektor, без вытяжной трубы. Все бы ничего, но при включении воды срабатывает электророзжиг сразу и не перестает работать, а через некоторое время идет отсечка электророзжига одновременно колонка гаснет. Воды горячей соответственно крайне мало поступает. Общее время горения до 30 секунд. В чем причина?

Ответ: вскройте колонку. Перед Вами будет два пьезорозжига, один датчик пламени. Датчик пламени он длиннее, почистите его напильником до блеска и поправьте контакт.

Вопрос: Подскажите, почему через нагреватель плохо проходит вода, до неё хорошее давление, но из водонагревателя бежит маленькая струя воды.

Ответ: Попробуйте сеточку на входе прочистить.

__________________________________________________________________________

__________________________________________________________________________

__________________________________________________________________________ __________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

__________________________________________________________________________

ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ

Протерм Пантера     Протерм Скат     Протерм Медведь     Протерм Гепард     Эван
Аристон Эгис     Теплодар Купер     Атем Житомир     Нева Люкс     Ардерия     Нова
Термона     Иммергаз     Электролюкс     Конорд     Лемакс     Галан     Мора     Атон

_______________________________________________________________________________

Модели котлов    Советы по ремонту котлов    Коды ошибок    Сервисные инструкции

_______________________________________________________________________________

Монтаж и эксплуатация газовых котлов Бош 6000

Управление и обслуживание котлами Vaillant Turbotec / Atmotec

Обзор газовых котлов Житомир-3 Атем

Монтаж системы отопления частного дома

Котлы Данко, Росс и Dani - Ответы специалистов на вопросы пользователей

Рекомендации по монтажу настенных газовых котлов Навьен

Обзор твердотопливного котла Купер ОК-15 Теплодар

Неисправности и ошибки котлов Ферроли

Сборочные элементы, монтаж и подключение электрокотла Скат Protherm

Обзор отопительных котлов Дон КСТ-16

Ремонт и сервис котлов Вайлант - ответы экспертов

Обзор газового котла КСГ Очаг

Обзор отопительного котла Купер ОК-20 Теплодар

Комплектация и компоненты электрического котла Протерм Скат

Подключение и ввод в работу котла Будерус Логомакс U072

Ответы специалистов по неисправностям котлов Китурами

Советы мастеров по обслуживанию котлов Навьен

Обслуживание компонентов газового котла Navien Deluxe

Подключение котла Аристон Egis Plus 24 ff к рабочим системам

stzm.ru

VEKTOR JSD 20-W инструкция по эксплуатации онлайн страница 2



Уважаемый покупатель!





Вы  приобрели  газовый  проточный  водонагреватель  с  электронным  устройст-

вом,  позволяющим  автоматически  производить  его  розжиг  при  открывании  крана
горячей воды.

Аппарат  имеет  цифровой  индикатор,  позволяющий  контролировать  темпера-

туру нагрева воды, вытекающей из крана (только для модели JSD20-W).


Благодарим Вас за то, что Вы отдали предпочтение нашему водонагревателю.
При  покупке  аппарата  проверьте  комплектность,  а  также  требуйте  заполне-

ния торгующей организацией талонов на гарантийный ремонт.

Это  руководство  по  эксплуатации  содержит  сведения  о  порядке  установки

аппарата,  правилах  пользования  и  технического  обслуживания,  о  мерах
безопасности  при  эксплуатации  аппарата,  соблюдение  которых  обеспечит
длительную безотказную и безопасную работу изделия. Пожалуйста, прочтите его
внимательно и следуйте приведенным в нем указаниям.


Водонагреватели VEKTOR имеют все необходимые сертификаты и разрешены

к установке.


Установка  аппарата,  инструктаж  владельца  о  принципах  действия  и  правилах

эксплуатации  аппарата,  техническое обслуживание  проводятся эксплуатационной  ор-
ганизацией газового хозяйства или другими организациями, имеющими лицензию на
данный вид деятельности.

Проверка и очистка дымохода, ремонт и наблюдение за системой водопровод-

ных коммуникаций проводятся владельцем аппарата или домоуправлением.

Ответственность  за безопасную эксплуатацию  аппарата и  за содержание его в

надлежащем состоянии несет его владелец.


Если у Вас возникли вопросы  по  качеству,  Вам  не  смогли  объяснить всех пре-

имуществ  водонагревателей  VEKTOR  или  не  объяснили  принцип  функционирования,
обратитесь, пожалуйста, по следующим телефонам:



в Санкт-Петербурге (812) 321-09-09 (многоканальный)

в Москве (495) 741-77-80, 741-77-67

в Краснодаре (8612) 39-58-96, 68-09-52




Сообщаем, что водонагреватели перечисленные в данном Руководстве, разра-

ботаны только для домашнего пользования.



Спасибо, что Вы приобрели

наш водонагреватель!




manualbase.ru

VEKTOR JSD 20-W инструкция по эксплуатации онлайн страница 1





БЫТОВОЙ АВТОМАТИЧЕСКИЙ ПРОТОЧНЫЙ ГАЗОВЫЙ

ВОДОНАГРЕВАТЕЛЬ С ЭЛЕКТРОННЫМ ЗАЖИГАНИЕМ













РУКОВОДСТВО

ПО ЭКСПЛУАТАЦИИ,

ОБСЛУЖИВАНИЮ И РЕМОНТУ







VEKTOR



МОДЕЛИ: JSD 20-W, JSD 20-E, JSD 12-W, JSD 11-N





















Санкт-Петербург

2007

г
