Диагностирование ошибок и неполадок в котлах Протерм Гепард
______________________________________________________________________________
Ошибка F28
Она обозначает неполадки в системе розжига. Сообщает об этом датчик ионизации пламени, который ведет контроль розжига. Данный компонент учитывает присутствие пламени и приостанавливает функционирование котла Protherm Gepard во время ограниченного горения основного газогорелочного устройства или в случае сбоев с поступлением газа. Работа приостанавливается по прошествии трех безрезультатных стартов. Чтобы функции восстановились, рекомендуется держать нажатой кнопку Сброс. Неполадка с газовым клапаном – Действия газового клапана контролирует электронная плата. Проверку этого элемента выполняют путем замеров напряжения и сопротивления. Если обнаружится, что величины не соответствуют номинальным параметрам, требуется сделать замену клапана. Нет подачи газа в аппарат – В газораспределительной схеме находится кран, который ограничивает поступление газа. Исходя из этого, неполадка в момент пуска прибора может возникать из-за перекрытого вентиля. Слабый контакт или не подается импульс с датчика контроля пламени. Электронная плата повреждена – Если разжигание выполняется штатно, однако прибор все равно моментально потух, то можно предположить, что электронная плата не может увидеть пламя. Поэтому, требуется произвести ее проверку.
Ошибка F20
Перегрев теплообменника котла Протерм Гепард. Происходит блокировка прибора. Срабатывает термостат, защищающий от перегревания – Термостат перегрева, как и датчик температуры, в основном установлены на выходной трубе основного теплообменника. Важной функцией термостата является обеспечение защиты аппарата от повышенной температуры. Авария может появляться из-за проблем в термостате, датчике температуры, а также при неполадках основного циркуляционного контура. Неисправен датчик температуры – На электронную плату приходит неправильный сигнал или нарушен контакт между электронной платой и датчиком. Неисправен термостат перегрева – Если датчик пригоден для работы, но при этом зафиксирован реальный перегрев жидкости, то можно предположить, что возникла проблема с циркуляцией теплоносителя в контуре отопления. Засорение главного теплообменника либо фильтр контура отопления (низкий уровень циркуляции оказывает высокий нагрев жидкости).
Код F24
Неисправность насоса циркуляции или имеется воздушная закупорка в отопительной системе.
Ошибка F22
Она говорит о низком давлении внутри системы. Главные факторы, вследствие которых может появиться эта неполадка: понижение давления жидкости в отопительной системе. Отсутствует контакт между платой управления и датчиком давления. Неисправно реле давления. Сперва необходимо узнать результаты показания манометра. Как правило, сбой устраняют при помощи подпиточного крана, который предназначен в целях наполнения жидкостью отопительной системы. В случае, если появляется повторение аварийной ситуации, то возможно, присутствует утечка воды. Протекать может циркуляционный насос, первичный теплообменник, предохранительный клапан, износившиеся элементы уплотнения, кран подпитки и другие компоненты. Течь определяется в момент осмотра гидроузлов и компонентов.
Код ошибки F25
Нет тяги. Для устойчивой и безопасной работы прибора рекомендуется создать тягу для вывода отработавших газов, чтобы не произошло проникновение их в помещение. За этим следит автоматика, и в случае возникновения определенных проблем, срабатывает датчик тяги, и газовый прибор остановит работу. Вероятные причины отсутствия тяги: недостаточный размер отводящего канала недоработка при монтаже, засорение, лед на внутренней стенке. Сужение размеров дымоотводящего канала влечет за собой недостаток тяги. Труба дымохода слишком длинная Советуем тщательно изучить руководство по установке газового котла и следовать соответствующим требованиям. Слишком длинный горизонтальный отрезок дымоотводящей трубы может вызвать отсутствие необходимой тяги. Неполадка с пневмореле-датчиком тяги – Если во входной трубке образуется разряжение, то можно услышать характерный щелчок. Плохой контакт платы управления с пневмореле-датчиком тяги, конденсат в трубках, а также неправильное соединение трубок с пневмореле. Работа вентилятора приостановлена – Крыльчатка вентилятора засорилась. Отсутствие достаточной смазки вала вентилятора, соответственно он не развивает необходимые обороты. Отсутствие контакта между электронной платой и вентилятором.
Код ошибки F12/F13
Датчик температуры ГВС работает некорректно. Данный код указывает, что есть неисправность термодатчика контура ГВС или же превышена требуемая температура. Основные факторы возникновения этой неполадки: температурный датчик на горячее водоснабжение имеет дефект. Нарушение контакта термодатчика ГВС и платой управления. Перегорела плата управления. Если же датчик температуры горячего водоснабжения работоспособен и правильно присоединен с платой управления, однако при этом агрегат выдает ошибку, то, видимо, плата управления нуждается в замене.
Код ошибки F29
Отказ выполнять розжиг. Такая ситуация может выдаваться, если механизм розжига не работает либо происходит затухание пламени горелки. Нужно провести осмотр соединений между устройством розжига, и датчиком пламени, а также между платой управления и газовым клапаном. Одной из причин срыва пламени может быть неудовлетворительная тяга.
Ошибка F01 (F10/F11)
Датчик температуры на контуре отопления функционирует некорректно. Этот код обозначает, что датчик температуры отопительной системы поврежден либо поднялась требуемая температура. Обрыв цепи термодатчика отопительного контура – Данная неисправность может происходить, когда прервано соединение термодатчика с платой управления, либо показатель температуры ниже номинальной. Спустя 5 секунд после выявления аварии котел Протерм Гепард возобновит рабочие функции, если неисправность произошла самопроизвольно. Нужно проверить, что нет влажности на соединителе датчика и соединителе электронной платы Если влаги нет, необходимо поменять термодатчик. Возникло короткое замыкание датчика температуры отопительной воды – Данная ситуация возникает во время короткого замыкания цепи термодатчика либо температура жидкости выше номинальной. Сначала рекомендуется замерить сопротивления температурного датчика. В случае, если показатели сопротивления не совпадают с требуемыми, нужно заменить датчик. Если же замена термодатчика не дает результата, отремонтируйте плату.
У меня установлен котел Protherm Gepard. В последнюю неделю почти регулярно загорается код ошибки розжига F28. После перезапуска при помощи кнопки reset котел иногда включается нормально, но это бывает эпизодически. Недавно я демонтировал заглушку забора воздуха, и он начал функционировать намного лучше. В чем неполадка?
Если показывает ошибку по дымоотведению, обязательно нужно открыть крышки защиты. Это посодействует забору воздуха из помещения. Далее обследовать трубу дымохода на наличие льда и, если необходимо, убрать его. Если авария связана с горением, следует выяснить, идет ли газ в дом.
Регулярно котел показывает код ошибки F10. Не получается выяснить, что она обозначает?
Этот код может указывать на проблемы с датчиком температуры отопления. Возможно, требуется заменить его.
Из-за чего не запускается газовый котел Протерм Гепард? Также регулярно загорается ошибка F20. Что нужно сделать?
Такая неисправность обычно появляется из-за некоторых проблем с термостатом, датчиком температуры, а кроме этого при затрудненной работе основного циркуляционного контура. По всей видимости, возник перегрев теплообменника. Если же термостат и термодатчик не повреждены, то проблема в электронной плате. Вы должны ее заменить.
Из-за чего агрегат не хочет запускаться и высвечивает ошибку F 22? Давление держит нормально, течи не наблюдается. Отключаю от электричества, но проблема не уходит. Помогите, как исправить?
Такая ситуация может показываться при снижении давления жидкости в отопительном контуре. При данной неполадке необходимо проверять прессостат. Должно быть он сломан.
Неполадка аппарата выглядит так: ГВС настроено на температуру 40 градусов. Когда включаешь горячую воду, газогорелочное устройство загорается на несколько секунд и почти сразу тухнет. Такой процесс протекает часто. Из смесителя идет то теплая вода, то холодная. Периодически высвечивает код ошибки F20. По какой причине это случилось?
Такой код означает перегрев жидкости в контуре горячего водоснабжения. Предполагаем, что имеется сильное загрязнение теплообменника, или термостат имеет неверные настройки.
У нас следующая неполадка. Во время разжигания агрегат уходит в ошибку F29 (отрыв пламени). Когда перезапустить его, он нормально включается, но только разжигается горелка, можно услышать какие-то щелчки, и снова выводится ошибка. Поменял электрод ионизации, промыл датчик протока переворачивал вилку, но улучшений нет. Кто-то встречался с этим?
Такая неисправность происходит в трех случаях. Вышел из строя электрод контроля пламени. Трудности с подачей газа. Неисправна электронная плата.
Агрегат автономно остановил работу и высвечивается код F22. Что можно сделать?
Отсутствует теплоноситель в приборе либо сломан датчик реле давления. Вначале залейте теплоноситель в систему.
Газовый прибор прерывает работу с высвечиванием ошибки F25. Очистка и продувание помогает на короткое время. Что можно сделать?
Это код говорит о недостаточной тяге, и необходимо проверять систему удаления продуктов сгорания. Предположительно, может залипать мембрана. В других случаях, необходимо вызвать сервисную службу для тщательной проверки аппарата с последующим его.
Дома используем газовый котел Протерм Гепард. Стала вылезать ошибка F12. Сам прибор функционирует, уровень температуры теплоносителя регулируется ручным способом. Когда производили его установку, кажется, перегрели, поскольку запускали режим поддержания температуры. Наружного датчика температуры воздуха у нас нет. Из-за чего эта неисправность?
Предположительно, неисправен датчик температуры ГВС. В некоторых случаях неисправна плата управления.
Котел в работе ориентировочно две-три минуты, после этого гаснет горелочное устройство, и вылезает ошибка с кодом F25. Она светится не больше минуты, горелка, заново начинает работать, и прибор действует бесперебойно еще три-четыре минуты, и так по кругу. Данный код, судя по инструкции, означает, что срабатывает датчик тяги, но дымоходный канал не имеет загрязнений, отработавшие газы выходят нормально. Кто-нибудь может объяснить, в чем неполадка?
В данном случае, вероятными причинами, влияющими на отсутствие тяги, могут являться: поломка датчика по тяге. Отсутствие контакта платы управления с датчиком по тяге. Конденсат в трубках, а также неверное подсоединение трубок к прессостату. Повредился вентилятор. Скорей всего, он не развивает требуемые обороты.
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
______________________________________________________________________________
teplo-gvs.ru
Настройка, регулировка мощности газового котла
Другие статьи на эту тему:
Для отопления и горячего водоснабжения квартир и небольших частных домов с одной ванной обычно применяют двухконтурные газовые котлы.
В больших домах с несколькими санитарными помещениями для отопления чаще используют одноконтурные газовые котлы с накопительным бойлером для приготовления горячей воды. Такая система обеспечивает более комфортное пользование горячей водой в доме.
Читайте: Горячее водоснабжение частного загородного дома
В квартире нового дома с поквартирным отоплением установлен двухконтурный газовый котел Protherm Gepard 23 MTV. Далее рассмотрим настройку мощности котла на примере этой квартиры.
Газовые котлы серии Protherm Gepard (Гепард) являются почти полным аналогом (более простой версией) котлов Protherm Panther (Пантера). В этой статье подробно описана регулировка, настройка мощности газовых котлов Protherm Gepard и Protherm Panther.
Следует заметить, что фирма, которая выпускает котлы серии Protherm на другом своем заводе производит газовые котлы известной торговой марки Vaillant. Газовые котлы Vaillant находятся в более высокой ценовой категории за счет применения более качественных материалов для изготовления теплообменников. Но по конструкции, другим применяемым деталям, настройкам сервисного меню газовые котлы торговой марки Vaillant очень схожи с котлами Protherm.
Описанные в этой статье принципы регулировки, настройки мощности подойдут и для газовых котлов многих других торговых марок и производителей.

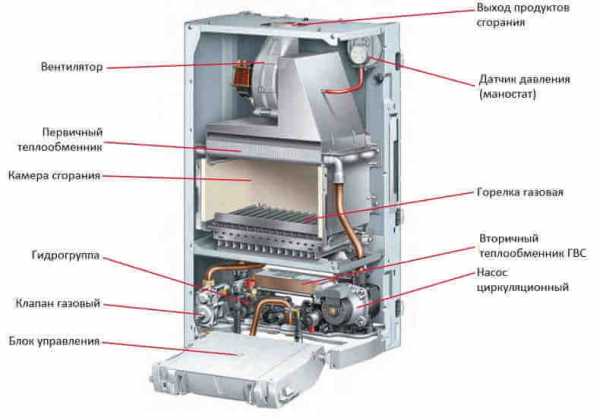

Внутреннее устройство двухконтурного газового котла Protherm Gepard 23 MTV и Panther 25,30 KTV(Пантера)Причины тактования (импульсной работы) котла в режиме отопления
В руководстве по эксплуатации указано, что полезная тепловая мощность котла Protherm Gepard 23 MTV регулируется в пределах от максимальной 23,3 кВт. до минимальной 8,5 кВт. Заводская настройка мощности в режиме отопления установлена на 15 кВт.
Общая площадь квартиры, которую отапливает котел, равна 60 м2. Для отопления квартиры установлены отопительные приборы (радиаторы) общей максимальной тепловой мощностью 4 кВт.
Как определить максимальную тепловую мощность отопительного контура в доме или квартире
Как определить максимальную тепловую мощность отопительного контура? На сайтах производителей и продавцов радиаторов находим тепловую мощность каждого радиатора, установленного в доме. В каталогах производителей теплоотдача радиаторов представлена в 2-х режимах: 1) 90/70/20 градусов и 2) 75/65/20 , Вам необходимо смотреть теплоотдачу по параметру “75-65/20”. Сумма мощностей всех радиаторов, подключенных к котлу, и будет равна максимальной тепловой мощности контура отопления. Для квартиры из нашего примера эта величина оказалась равна 4 кВт.
Монтажники установили котел и включили в работу, «позабыв» выполнить пусконаладочные работы. Котел запустили работать с заводской настройкой максимальной мощности в режиме отопления 15 кВт.
Очевидно, что система отопления, имеющая максимальную мощностью всего 4 кВт., не сможет принять производимую котлом тепловую энергию мощностью 15 кВт. Мощность горелки котла в определенных пределах регулируется автоматикой. Но огромная разница в величине мощности котла и отопительных приборов приводит к тому, что автоматика котла не способна без дополнительных настроек привести мощность котла в соответствие с потребностями системы отопления.
Строительными правилами не рекомендуется установка котлов с полезной мощностью, которая значительно превышает мощность отопительной системы в доме или квартире.
Большая разница между мощностью газового котла и мощностью отопительных приборов, в числе прочих минусов, приводит к цикличности работы котла.
Кстати, о других минусах слишком мощного котла. В сервисной инструкции котла Protherm Gepard 23 MTV указан его КПД в режиме отопления: 93,2% при максимальной тепловой мощности (23,3 кВт.) и 79,4% при работе с минимальной мощностью (8,5 кВт.) Представьте, как еще уменьшится КПД, если этому котлу придется работать с системой отопления мощностью 4 кВт. Учтите, что двухконтурный котел в течении года большую часть времени работает в режиме отопления, с минимальной мощностью. Минимум 1/4 часть израсходованного на отопление газа будет буквально вылетать бесполезно в трубу. Это будет расплата за установку в доме чересчур мощного оборудования для отопления и ГВС.
Советы на тему «Как увеличить КПД газового котла» можно найти, если дочитать эту статью до конца.
Избыточная цикличность, импульсивность работы или, как говорят в народе, «тактование котла» проявляется в том, что горелка котла после включения быстро отключается по достижении заданной температуры в прямой трубе на выходе из котла. Но радиаторы при этом остаются не прогретыми до этой заданной температуры — нагретая в котле вода просто не успевает дойти до отопительных приборов. То есть, котел производит тепловой энергии в единицу времени больше, чем способен принять менее мощный отопительный контур. Поэтому, температура воды на выходе из котла быстро растет и он отключается раньше, не успев нагреть радиаторы.
Через короткое время циркуляционный насос подает в теплообменник, оставшуюся прохладной воду из обратного трубопровода системы отопления и горелка снова включается. Далее все повторяется снова.
Система отопления большой мощности имеет увеличенный диаметр труб и объем радиаторов, а значит и меньшее гидравлическое сопротивление. В больших системах вода течет не точно также, она течет быстрее, с большим расходом (литров в секунду). За время быстрого прохождения через теплообменник котла, каждый литр воды успевает нагреться только градусов на 15-20 оС. А чтобы нагреть этот литр до заданной температуры, вода в системе отопления должна пройти через теплообменник несколько раз.
У систем отопления малой мощности трубы тоньше, радиаторы меньше, гидравлическое сопротивление выше и вода течет медленнее. Если той же мощностью нагревать медленно текущую воду, то вода, попавшая в теплообменник тут же, за один раз, нагреется градусов на 40-60 оС, сразу до максимальной температуры, и котел отключится. А оставшаяся в системе, не дошедшая до котла вода, так и останется холодной, до следующего цикла тактования. Что и происходит в котле, если его мощность не адаптирована к системе отопления.
Размером пламени (мощностью горелки) в котле управляет электроника по сложному алгоритму, где учитывается и время от старта горелки, и величина температуры, и скорость изменения температуры в отопительном контуре, и разница температур в прямой и обратной трубе. Всех тонкостей алгоритма регулирования я не знаю, но автоматика, без дополнительных сервисных настроек, не обеспечивает нормальную работу котла при мощности ниже минимальной, которая указана в технической характеристике.
В правильно настроенной системе отопления разность температур в прямой и обратной трубе должна быть не более 20 оС.
Тактование уменьшает срок службы котла и увеличивает расход газа
Любой человек, даже не будучи механиком и электриком, знает, что наиболее тяжелый режим работы для оборудования — это момент запуска, включения механического и электрического оборудования. В период пуска наблюдается наибольший износ, чаще всего происходят отказы в работе. Увеличение количества запусков в результате цикличности, больше всего съедает ресурс работы у весьма дорогостоящих частей котла — газового и трехходового клапанов, циркуляционного насоса, вентилятора отходящих газов.
Для зажигания в момент запуска, на горелку подается максимальное количество газа. Часть газа, до момента появления пламени, буквально улетает в трубу. Постоянное «перезажигание» горелки еще больше увеличивает расход газа и снижает КПД котла.
Некоторая цикличность работы газового котла предусмотрена нормальным режимом его работы. Например, регулирование температуры в помещении без термостата или с помощью двухпозиционного термостата происходит за счет периодического включения и отключения горелки котла.
Задача регулирования мощности котла состоит в том, чтобы исключить избыточную цикличность — тактование, вызванное отсутствием адаптации настроек котла к системе отопления.
Чтобы устранить тактование котла, необходимо уравнять мощности котла и контура отопления
Сделать это можно двумя способами:
- Уменьшить мощность горелки котла до уровня, при котором автоматика сможет обеспечить нормальную работу котла с присоединенной системой отопления.
- Увеличить максимальную мощность контура отопления, путем установки дополнительных радиаторов или замены существующих на более мощные.
Можно применять сразу оба способа. Сократить разницу между мощностями котла и контура отопления путем замены и установки более мощных радиаторов. А затем, оставшуюся разницу компенсировать с помощью регулировки мощности котла.
Второй способ более затратный, но иногда его приходится выбирать. Дело в том, что в целях экономии строители часто устанавливают в доме радиаторы без запаса по тепловой мощности. В результате, чтобы поддерживать в помещениях необходимую температуру, в морозы приходится подавать в радиаторы отопительную воду максимальной температуры, более 75 оС. При такой температуре на радиаторах происходит разложение (сгорание) частичек органической пыли и в комнатах появляется неприятный запах. Кроме того, высокая температура теплоносителя сокращает срок службы полимерных труб и других деталей системы отопления из пластика и резины.
Иногда, мощности радиаторов просто не хватает для поддержания необходимого теплового режима даже при максимальной температуре отопительной воды. Прежде, чем заняться регулировкой мощности котла, рекомендую определить необходимость, и, в случае необходимости, увеличить мощность радиаторов на 30 — 100%, хотя бы в самых холодных помещениях.

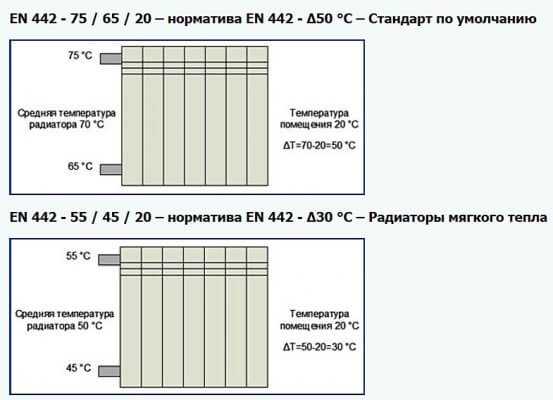

Вверху — стандартный температурный режим работы радиатора в системах с пластиковыми трубами. Внизу — максимальные температуры радиатора для комфортного мягкого тепла. Для перехода со стандартного режима на мягкое тепло мощность (размер) радиатора необходимо увеличить примерно в 2 раза.Главным преимуществом низкотемпературного отопления является возможность применения современных технологий. Речь идет о конденсационных котлах, солнечных коллекторах и тепловых насосах. Они требуют того, чтобы в системе была низкая температура отопительной воды.
В случае замены радиаторов необходимо учитывать, что встроенный в котел расширительный бак рассчитан на объем воды в системе отопления не более 50 литров у котла Gepard, и 70 литров у Panther. Если количество воды в результате установки новых радиаторов окажется больше, то необходимо установить внешний расширительный бак.
Внешний расширительный бак подсоединяют к обратной линии системы отопления ближе к котлу. Встроенный расширительный бак, в этом случае, лучше вывести из действия.
Читайте: «Мембранный расширительный бак — расчет объема, настройка давления, подключение»
Как регулировать мощность горелки газового котла
Полезную тепловую мощность газового котла можно уменьшить, сокращая подачу газа на горелку. Делают это, изменяя настройки газового клапана.

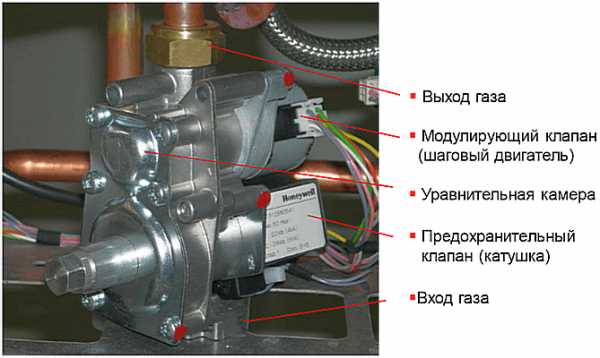

Газовый клапан Honeywel газового двухконтурного котла Protherm Gepard (Panther)

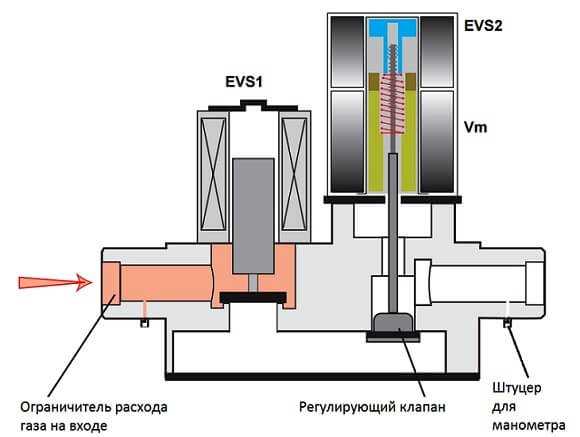

Газовый клапан Honeywell котла Protherm Gepard (Panther) — схема работы.
EVS1 — предохранительный электроклапан; EVS2 — электропривод регулирующего клапана; Vm — шаговый электродвигатель управляет через регулирующий клапан расходом газа.
В современных котлах «Protherm Gepard» и «Protherm Panther» основные настройки газового клапана фирмы Honeywell меняются с помощью шагового электродвигателя. Управление шаговым электродвигателем производится с панели управления котла через сервисное меню.
Следует заметить, что производитель в некоторых версиях газовых котлов Protherm Gepard (Panther), Vaillant, вместо газового клапана фирмы Honeywell, устанавливает газовый клапан SIT 845 Sigma. Настройки максимальной и минимальной мощности горелки у этого клапана производятся вращением регулировочных винтов, расположенных на корпусе клапана. Об особенностях регулировки газового клапана SIT читайте ниже, на странице 2.
Электромеханические устройства котла (электроклапаны, шаговые и обычные электромоторы, датчики) управляются микропроцессором электронной платы управления в соответствии с заложенной программой. Настройки программы работы котла можно менять на панели управления с помощью двух меню — общедоступного пользовательского и скрытого сервисного меню.
Доступ в сервисное меню котла Protherm Gepard (Гепард)
Управление котлом Protherm Gepard производится с панели управления через общедоступное пользовательское меню. О том, как хозяину управлять котлом, написано в руководстве по эксплуатации.
На панели управления можно вызвать еще одно, скрытое меню — сервисное, предназначенное для специалистов. Сервисное меню становится доступным на экране дисплея после ввода кода.
Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться — появится цифра 0. — С помощью кнопок + или — (2), введите код, число 35. — Подтвердите ввод кода нажатием кнопки mode (1). После этого на дисплее высветится 1-ая строка меню в виде перемежающихся на экране символов: d. 0.
— С помощью кнопок + или — (2), введите число с необходимым номером строки меню: d.**.
Чтобы изменить значение параметра в строке меню: — Нажмите кнопку «mode», чтобы перейти от обозначения номера строки меню «d.**» к значению параметра (на дисплее попеременно высвечивается символ «=» и значение параметра). — Изменяйте значения высвечиваемых параметров с помощью кнопок + или — (3) на панели котла. — Через 3 секунды после изменения, новые значения автоматически подтверждаются. Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Доступ в сервисное меню котла Protherm Panther (Пантера)

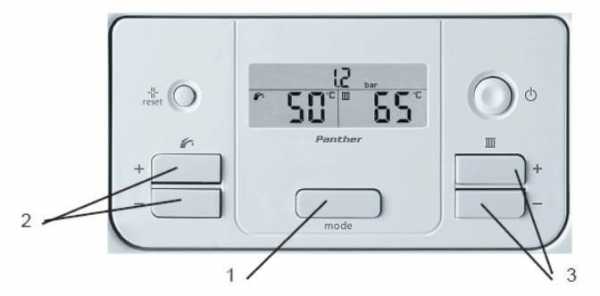

Панель управления котла Protherm Panther имеет некоторые отличия от котла Protherm Gepard. Панель управления котла имеет скрытое сервисное меню, которое становится доступным при вводе кода.

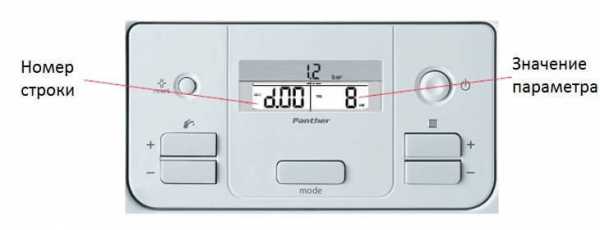

Панель управления котла Protherm Panther (Пантера)Для доступа к сервисному меню котла Protherm Panther (Пантера) необходимо: Нажмите и удерживайте кнопку mode (1) в течение около 7 секунд; вид дисплея будет меняться. — С помощью кнопок слева + или — (2), введите код доступа в сервисное меню — число 35 в левой половине дисплея. — Подтвердите ввод кода нажатием кнопки mode (1).
После этого на дисплее высветится 1-ая строка меню в виде символов d.00 с номером строки меню в левой половинке дисплея, и числовое значение параметра строки — в правой половине дисплея. — С помощью кнопок слева + или — (2), введите число с необходимым номером строки меню: d.**.
Чтобы изменить значение параметра в строке меню: — Изменяйте значения высвечиваемых параметров строки с помощью кнопок справа + или — (3) на панели котла. — Через 3 секунды после изменения, новые значения автоматически подтверждаются. Для возврата дисплея в исходное состояние нажмите кнопку «mode» на 3 секунды. После 15 минут бездействия дисплей возвращается в рабочий режим самостоятельно.
Команды сервисного меню и порядок настройки мощности котла Protherm Panther (Пантера) аналогичны приведенным для котла Protherm Gepard.
Описание некоторых команд сервисного меню
Строка d.00— максимальная теплопроизводительность (полезная мощность) котла в режиме отопления, кВт. Диапазон возможных значений параметра от =9 до =23, заводская настройка = 15 (для Protherm Gepard).
Строка d.01 — время выбега циркуляционного насоса в режиме отопления, мин., выберите значение между 2 и 60 мин. Заводская настройка =5
Строка d.02 — Задержка времени после работы в режиме отопления для антициклирования, мин. Предохраняет от частого включения-выключения горелки в режиме отопления ( эта функция не применима в режиме ГВС). Выберите значение между 2 и 60 мин. Заводская настройка =20 минут. Эта задержка (называемая временем антициклирования) предохраняет от быстрого повторного пуска в режиме отопления после остановки горелки по заданной температуре или по команде комнатного термостата TA. Она зависит от настройки температуры теплоносителя: — при 80 °C, она устанавливается на 1 минуту и не регулируется. — при 20 °C, ее можно настроить от 1 до 60 минут с помощью параметра d.02 в сервисном меню. При промежуточных значениях температуры, между 20 °C и 80 °C, величина задержки пропорционально меняется в диапазоне от 1 мин. до установленного в d.02 параметра.

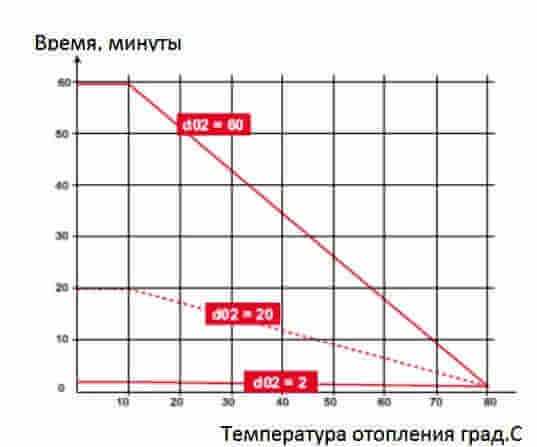

Зависимость времени антициклирования от настройки величины параметра в строке d.02 и температуры отопленияСтрока d.18 — режим работы циркуляционного насоса; Варианты рабочего режима: = 0 — с горелкой: насос работает вместе с горелкой. =1 — непрерывно; с термостатом RT : насос включается по команде комнатного термостата. =2 — постоянно зимой: насос работает все время пока котел находится в режиме ЗИМА. Заводская настройка =1.
Строка d.19 — скорость работы циркуляционного насоса; Варианты рабочего режима: =0 — горелка работает; скорость в режиме отопления выбирается автоматически, максимально – в режиме ГВС, минимально – если горелка отключена =1 — мин. скорость в режиме отопления, макс. – в режиме ГВС =2 — автоматически выбирается в режиме отопления, макс. – в режиме ГВС =3 — макс. скорость в режиме отопления и ГВС. Заводская настройка =2. При каждом пуске горелки в отопительном режиме, насос включается с ограниченной скоростью по крайней мере 30 секунд. Если разница температур между подачей и обраткой достигает 20 оК, насос переключается на максимальную скорость до выключения горелки (даже если разница температур уменьшилась). Тот же цикл происходит при следующем розжиге.
Ст
domekonom.su
Настенные газовые котлы Гепард, Пантера 1 9
| Гепард (двухконтурные) С открытой камерой С закрытой камерой Гепард 23 MOV Гепард 23 MTV | Пантера (двухконтурные) |
Пантера (одноконтурные котлы) С открытой камерой сгорания (атмо) | Пантера (одноконтурные котлы) С открытой камерой сгорания (атмо)С закрытой камерой сгорания (турбо) Пантера 12 KOO Пантера 25 KOO Пантера 12 KTO Пантера 25 KTO |
ОБОЗНАЧЕНИЕ КОТЛОВ
Гепард 23 MOV / Пантера 25 KOV :
Гепард / Пантера = название котла
23 = тепловая мощность
MOV : M или K = Тип котла
MOV : O или T = атмо (O) / турбо (T)
MOV : O или V = одноконтурные котлы (O) / двухконтурные (V)
Основные элементы котлов с открытой камерой сгорания
Все типы котлов версии 19 имеют одинакую конструкцию.
– Гидравлическая часть ( датчик расхода, клапан подпитки, вторичный теплообменик, расшириетельный бак и т.д.)
– Блок управления

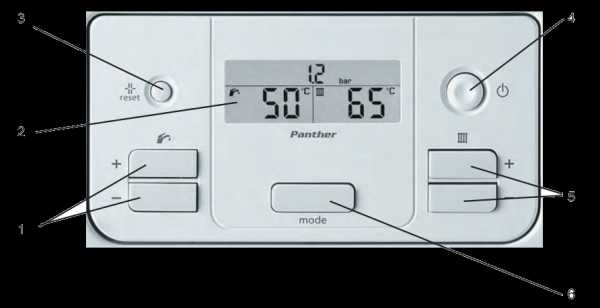

Панель управления – Пантера
1 – Настройка температуры ГВС
2 – Дисплей
3 – Кнопка перезапуска
4 – Сетевой выключатель
5 – Настройка температуры теплоносителя
6 – Выбор режима работы котла

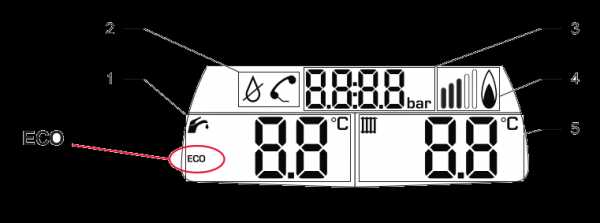

1 – Температура ГВС
2 – Символы неисправностей
3 – Давление теплоносителя
4 – Индикация наличия пламени на горелке
5 – Температура теплоносителя
Символ ECO появится в случае, когда температура ГВС задана ниже 50°С.

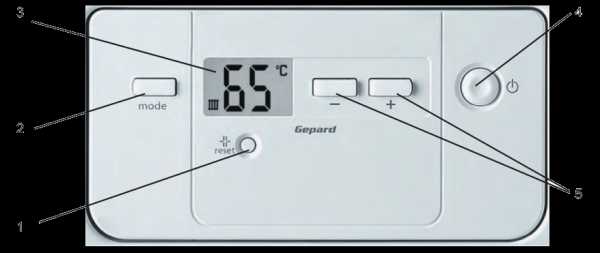

Панель управления – Гепард
1 – Кнопка перезапуска
2 – Выбор режима работы котла
3 – Дисплей
4 – Сетевой выключатель
5 – Настройка температуры ГВС и теплоносителя

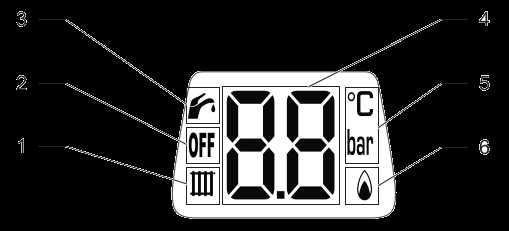

1 – Символ температуры теплоносителя
2 – Символ режима «Отпуск»
3 – Символ температуры ГВС
4 – Значение температуры или давления
5 – Индикатор размерности отображаемого параметра
6 – Индикация наличия пламени на горелке
Технические характеристики
|
| Gepard | Panther | |||||||
| Ед. | 23 MOV | 23 MTV | 12 KOO | 12 KTO | 25 KOO | 25 KOV | 25 KTO | 25 KTV | 30 KTV |
Тип устройства |
| дымоход | турбо | дымоход | турбо | дымоход | турбо | дымоход | турбо | дымоход |
| Все устройства открытого дымохода: B11BS Все устройства вентилируемого дымохода: C12, C32, C42, C52, C62, C82, B22 | |||||||||
Отопление |
|
|
|
|
|
|
|
|
|
|
Минимальная потребляемая тепловая мощность (Qmin) | кВт | 10,4 | 10,7 | 4,2 | 4,4 | 9,9 | 9,9 | 10,6 | 10,6 | 12,2 |
Максимальная потребляемая тепловая мощность (Qmax) | кВт | 25,8 | 25,0 | 13,8 13,8 | 26,8 | 26,8 | 26,5 | 26,5 | 32,5 |
|
Минимальная полезная тепловая мощность при 80˚С/60˚С (Pmin) | кВт | 9,0 | 8,5 | 3,4 | 3,5 | 8,4 | 8,4 | 8,9 | 8,9 | 10,4 |
Максимальная полезная тепловая мощность при 80˚С/60˚С (Pmax) | кВт | 23,3 | 23,3 | 12,4 | 12,6 | 24,6 | 24,6 | 24,6 | 24,6 | 29,6 |
Заводская настройка мощности для режима отопления | кВт | 15 | 15 | 12,6 | 12,6 | 15 | 15 | 15 | 15 | 20 |
КПД на минимальной мощности при 80˚С/60˚С | % | 86,5 | 79,4 | 81,0 | 76,5 | 84,8 | 84,8 | 84 | 84,0 | 85,2 |
КПД на максимальной мощности при 80˚С/60˚С | % | 90,3 | 93,2 | 92,6 | 91,5 | 91,8 | 91,8 | 93,8 | 92,8 | 91,1 |
Минимальный расход ОВ | л/ч | 400 | 400 | 200 | 200 | 400 | 400 | 400 | 400 | 400 |
Минимальный расход ОВ при ΔT 20К | л/ч | 1000 | 1000 | 530 | 530 | 1050 | 1270 | 1050 | 1050 | 1270 |
Минимальная температура ОВ | ˚С | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 | 38 |
Максимальная температура ОВ | ˚С | 80 | 80 | 80 | 80 | 80 | 80 | 80 | 80 80 |
|
Расширительный бак | л | 5 | 5 | 7 | 7 | 7 | 7 | 7 | 7 | 8 |
Компенсационное давление расширительного бака | бар | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 | 0,75 |
Максимальное рабочее давление предохранительного клапана, ПСК | бар | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
ГВС |
|
|
|
|
|
|
|
|
|
|
Минимальная полезная мощность в режиме ГВС | кВт | 9,0 | 8,5 | – | – | – | 8,4 | – | 8,9 | 10,4 |
Максимальная полезная мощность в режиме ГВС | кВт | 23,3 | 23,3 | – | – | – | 24,6 | – | 24,6 | 29,6 |
Минимальное тепловое излучение (Qmin) в режиме ГВС | кВт | 10,4 | 10,7 | – | – | – | 9,9 | – | 10,6 | 12,2 |
Максимальное тепловое излучение (Qmax) | кВт | 25,8 | 25,0 | – | – | – | 26,8 | – | 26,5 | 32,5 |
Минимальная температура ГВС | ˚С | 38 | 38 | – | – | – | 38 | – | 38 | 38 |
Максимальная температура ГВС | ˚С | 60 | 60 | – | – | – | 60 | – | 60 | 60 |
Расход ГВ при ΔT = 30К | л/мин | 11 | 11 | – | – | – | 12 | – | 12 | 14 |
Функция Комфорт ГВС |
| нет | есть | нет есть |
| |||||
Минимальный расход ГВ для режима ГВС | л/мин | 1,7 | 1,5 | – | – | – | 1,5 | – | 1,5 | 1,5 |
Ограничитель расхода холодной воды (цвет) | л/мин | 10 (синий) | 10 (синий) | – | – | – | 10 (синий) | – | 10 (синий) | 12 (красный) |
Минимальное давление ГВС | бар | 0.3 0,5 | 0.3 0,5 | – | – | – | 0,3 | – | 0,3 | 0,3 |
Рекомендуемое давление ГВС | бар | 2 | 2 | – | – | – | 2 | – | 2 | 2 |
Максимальное давление ГВС | бар | 10 | 10 | – | – | – | 10 | – | 10 | 10 |
|
| Gepard | Panther | Panther | ||||||
| Единицы 23 MOV | 23 MTV | 12 KOO | 12 KTO | 25 KOO | 25 KOV | 25 KTO | 25 KTV | 30 KTV |
|
Электрические |
|
|
|
|
|
|
|
|
|
|
Сетевое напряжение | В | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 | 230 |
Максимальная потребляемая мощность | Вт | 92,0 | 127,0 | 92,0 | 117,0 | 92,0 | 92,0 | 147,0 | 147,0 | 152,0 |
Ток | А | 0,4 | 0,55 | 0,4 0,51 | 0,4 | 0,4 | 0,64 | 0,64 | 0,66 |
|
Потери | А |
|
|
|
|
|
|
|
|
|
service04.ru
газовые котлы – Коды ошибок и неисправностей котлов Протерм Гепард
Код ошибки и ее описание
F0 – Цепь датчика NTC температуры подающей линии разомкнута
F1 – Цепь датчика NTC температуры обратной линии разомкнута
F2 – Цепь NTC датчика температуры ГВС разомкнута
F3 – Цепь NTC датчика бойлера ГВС разомкнута
F4 – Цепь NTC датчика коллектора разомкнута
F5 – Цепь датчика отработанных газов разомкнута
F6 – Цепь датчика тяги разомкнута
F7 – Неисправность подключения NTC датчика температуры в обратной линии, поступающей из солнечного коллектора
F8 – Цепь NTC датчика заземления бойлера ГВС разомкнута
F9 – Цепь NTC датчика вытяжки разомкнута
F10 – Короткое замыкание NTC датчика температуры подающей линии
F11 – Короткое замыкание NTC датчика температуры обратной линии
F12 – Короткое замыкание NTC датчика бойлера ГВС. Короткое замыкание NTC датчика температуры ГВС
F13 – Короткое замыкание NTC датчика бойлера ГВС
F14 – Короткое замыкание NTC датчика коллектора
F15 – Короткое замыкание датчика отработанных газов
F16 – Короткое замыкание датчика тяги
F17 – Короткое замыкание NTC датчика температуры обратной линии из солнечного коллектора
F18 – Короткое замыкание NTC датчика заземления бойлера ГВС
F19 – Короткое замыкание NTC датчика вытяжки
F20 – Сработал предохранительный ограничитель температуры котла Протерм
F21 – Котел заблокирован в результате превышения порогового значения
F22 – В котле недостаточен уровень воды, насос заблокирован либо неисправен
F23 – Низкий уровень воды: большая разница температур между NTC датчиками на подающей и обратной линий
F24 – Низкий уровень воды: быстрое повышение температуры
F25 – Подача воды высокой температуры
F26 – Неправильное значение силы тока обмоток шагового двигателя газового клапана
F27 – Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан закрыт
F28 – Неудачная первая попытка розжига котла Protherm
F29 – Потеря пламени во время работы горелки
F30 – Размыкание цепи блокирующего датчика
F31 – Короткое замыкание блокирующего датчика
F32 – Противоморозная защита вентилятора активизирована: обороты вентилятора находятся за пределами допустимого
F33 – Противоморозная защита вентилятора активизирована: датчик давления разомкнут. Датчик давления не разомкнут (когда вентилятор не работает)
F35 – Ошибка в системе дымоудаления
F36 – Диагностика тяги (только для моделей с отводом продуктов сгорания в дымоход)
F37 – Обороты вентилятора во время его работы находятся за пределами допустимого
F38 – Измеряемая частота превышает допустимые пределы
F39 – Ошибка в автодиагностике котла Protherm
F41 – Неправильное регулирование газа
F42 – Проблема с кодирующим резистором
F43 – Неправильная идентификация модели котла Протерм
F49 – Низкое напряжение шины eBus
F55 – Ошибка датчика системы отопления
F58 – Никакой обратной связи относительно предварительного нагрева
F60 – Ошибка в управлении газовыми клапанами +
F61 – Ошибка в управлении газовыми клапанами –
F62 – Ошибка газового клапана отключен
F63 – Ошибка EEPROM
F64 – Ошибка AOC
F65 – Перегрев электроники
F66 – Ошибка в работе шины данных IIC
F67 – Сигнал о наличии пламени от ASIC недостоверен. Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O или 5В)
F70 – Неправильное OSN
F71 – Датчик расхода горячей воды постоянно разомкнут
F72 – Постоянная разница показаний датчика протока и NTC датчика температуры обратной линии
F73 – Датчик давления не подключен или в нем произошло короткое замыкание
F74 – Неисправность в электрической части датчика давления (или поврежден провод)
F75 – Повторяющаяся ошибка датчика давления. После запуска насоса не был зарегистрирован скачок давления.
F76 – Неисправность теплового предохранителя на первичном теплообменнике
F80 – Ошибка SHE датчика на входе
F81 – Ошибка циркуляционного насоса
F82 – Неисправный анодный тестер
F90 – Не подключено к модулю APC
F91 – Неисправность датчика в модуле APC
teplo-faq.net
газовые котлы – Коды ошибок и неисправностей котлов Протерм Гепард
Код ошибки и ее описание
F0 – Цепь датчика NTC температуры подающей линии разомкнута
F1 – Цепь датчика NTC температуры обратной линии разомкнута
F2 – Цепь NTC датчика температуры ГВС разомкнута
F3 – Цепь NTC датчика бойлера ГВС разомкнута
F4 – Цепь NTC датчика коллектора разомкнута
F5 – Цепь датчика отработанных газов разомкнута
F6 – Цепь датчика тяги разомкнута
F7 – Неисправность подключения NTC датчика температуры в обратной линии, поступающей из солнечного коллектора
F8 – Цепь NTC датчика заземления бойлера ГВС разомкнута
F9 – Цепь NTC датчика вытяжки разомкнута
F10 – Короткое замыкание NTC датчика температуры подающей линии
F11 – Короткое замыкание NTC датчика температуры обратной линии
F12 – Короткое замыкание NTC датчика бойлера ГВС. Короткое замыкание NTC датчика температуры ГВС
F13 – Короткое замыкание NTC датчика бойлера ГВС
F14 – Короткое замыкание NTC датчика коллектора
F15 – Короткое замыкание датчика отработанных газов
F16 – Короткое замыкание датчика тяги
F17 – Короткое замыкание NTC датчика температуры обратной линии из солнечного коллектора
F18 – Короткое замыкание NTC датчика заземления бойлера ГВС
F19 – Короткое замыкание NTC датчика вытяжки
F20 – Сработал предохранительный ограничитель температуры котла Протерм
F21 – Котел заблокирован в результате превышения порогового значения
F22 – В котле недостаточен уровень воды, насос заблокирован либо неисправен
F23 – Низкий уровень воды: большая разница температур между NTC датчиками на подающей и обратной линий
F24 – Низкий уровень воды: быстрое повышение температуры
F25 – Подача воды высокой температуры
F26 – Неправильное значение силы тока обмоток шагового двигателя газового клапана
F27 – Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан закрыт
F28 – Неудачная первая попытка розжига котла Protherm
F29 – Потеря пламени во время работы горелки
F30 – Размыкание цепи блокирующего датчика
F31 – Короткое замыкание блокирующего датчика
F32 – Противоморозная защита вентилятора активизирована: обороты вентилятора находятся за пределами допустимого
F33 – Противоморозная защита вентилятора активизирована: датчик давления разомкнут. Датчик давления не разомкнут (когда вентилятор не работает)
F35 – Ошибка в системе дымоудаления
F36 – Диагностика тяги (только для моделей с отводом продуктов сгорания в дымоход)
F37 – Обороты вентилятора во время его работы находятся за пределами допустимого
F38 – Измеряемая частота превышает допустимые пределы
F39 – Ошибка в автодиагностике котла Protherm
F41 – Неправильное регулирование газа
F42 – Проблема с кодирующим резистором
F43 – Неправильная идентификация модели котла Протерм
F49 – Низкое напряжение шины eBus
F55 – Ошибка датчика системы отопления
F58 – Никакой обратной связи относительно предварительного нагрева
F60 – Ошибка в управлении газовыми клапанами +
F61 – Ошибка в управлении газовыми клапанами –
F62 – Ошибка газового клапана отключен
F63 – Ошибка EEPROM
F64 – Ошибка AOC
F65 – Перегрев электроники
F66 – Ошибка в работе шины данных IIC
F67 – Сигнал о наличии пламени от ASIC недостоверен. Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O или 5В)
F70 – Неправильное OSN
F71 – Датчик расхода горячей воды постоянно разомкнут
F72 – Постоянная разница показаний датчика протока и NTC датчика температуры обратной линии
F73 – Датчик давления не подключен или в нем произошло короткое замыкание
F74 – Неисправность в электрической части датчика давления (или поврежден провод)
F75 – Повторяющаяся ошибка датчика давления. После запуска насоса не был зарегистрирован скачок давления.
F76 – Неисправность теплового предохранителя на первичном теплообменнике
F80 – Ошибка SHE датчика на входе
F81 – Ошибка циркуляционного насоса
F82 – Неисправный анодный тестер
F90 – Не подключено к модулю APC
F91 – Неисправность датчика в модуле APC
teplo-faq.net
газовые котлы – Коды ошибок и неисправностей котлов Протерм Гепард
Код ошибки и ее описание
F0 – Цепь датчика NTC температуры подающей линии разомкнута
F1 – Цепь датчика NTC температуры обратной линии разомкнута
F2 – Цепь NTC датчика температуры ГВС разомкнута
F3 – Цепь NTC датчика бойлера ГВС разомкнута
F4 – Цепь NTC датчика коллектора разомкнута
F5 – Цепь датчика отработанных газов разомкнута
F6 – Цепь датчика тяги разомкнута
F7 – Неисправность подключения NTC датчика температуры в обратной линии, поступающей из солнечного коллектора
F8 – Цепь NTC датчика заземления бойлера ГВС разомкнута
F9 – Цепь NTC датчика вытяжки разомкнута
F10 – Короткое замыкание NTC датчика температуры подающей линии
F11 – Короткое замыкание NTC датчика температуры обратной линии
F12 – Короткое замыкание NTC датчика бойлера ГВС. Короткое замыкание NTC датчика температуры ГВС
F13 – Короткое замыкание NTC датчика бойлера ГВС
F14 – Короткое замыкание NTC датчика коллектора
F15 – Короткое замыкание датчика отработанных газов
F16 – Короткое замыкание датчика тяги
F17 – Короткое замыкание NTC датчика температуры обратной линии из солнечного коллектора
F18 – Короткое замыкание NTC датчика заземления бойлера ГВС
F19 – Короткое замыкание NTC датчика вытяжки
F20 – Сработал предохранительный ограничитель температуры котла Протерм
F21 – Котел заблокирован в результате превышения порогового значения
F22 – В котле недостаточен уровень воды, насос заблокирован либо неисправен
F23 – Низкий уровень воды: большая разница температур между NTC датчиками на подающей и обратной линий
F24 – Низкий уровень воды: быстрое повышение температуры
F25 – Подача воды высокой температуры
F26 – Неправильное значение силы тока обмоток шагового двигателя газового клапана
F27 – Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан закрыт
F28 – Неудачная первая попытка розжига котла Protherm
F29 – Потеря пламени во время работы горелки
F30 – Размыкание цепи блокирующего датчика
F31 – Короткое замыкание блокирующего датчика
F32 – Противоморозная защита вентилятора активизирована: обороты вентилятора находятся за пределами допустимого
F33 – Противоморозная защита вентилятора активизирована: датчик давления разомкнут. Датчик давления не разомкнут (когда вентилятор не работает)
F35 – Ошибка в системе дымоудаления
F36 – Диагностика тяги (только для моделей с отводом продуктов сгорания в дымоход)
F37 – Обороты вентилятора во время его работы находятся за пределами допустимого
F38 – Измеряемая частота превышает допустимые пределы
F39 – Ошибка в автодиагностике котла Protherm
F41 – Неправильное регулирование газа
F42 – Проблема с кодирующим резистором
F43 – Неправильная идентификация модели котла Протерм
F49 – Низкое напряжение шины eBus
F55 – Ошибка датчика системы отопления
F58 – Никакой обратной связи относительно предварительного нагрева
F60 – Ошибка в управлении газовыми клапанами +
F61 – Ошибка в управлении газовыми клапанами –
F62 – Ошибка газового клапана отключен
F63 – Ошибка EEPROM
F64 – Ошибка AOC
F65 – Перегрев электроники
F66 – Ошибка в работе шины данных IIC
F67 – Сигнал о наличии пламени от ASIC недостоверен. Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O или 5В)
F70 – Неправильное OSN
F71 – Датчик расхода горячей воды постоянно разомкнут
F72 – Постоянная разница показаний датчика протока и NTC датчика температуры обратной линии
F73 – Датчик давления не подключен или в нем произошло короткое замыкание
F74 – Неисправность в электрической части датчика давления (или поврежден провод)
F75 – Повторяющаяся ошибка датчика давления. После запуска насоса не был зарегистрирован скачок давления.
F76 – Неисправность теплового предохранителя на первичном теплообменнике
F80 – Ошибка SHE датчика на входе
F81 – Ошибка циркуляционного насоса
F82 – Неисправный анодный тестер
F90 – Не подключено к модулю APC
F91 – Неисправность датчика в модуле APC
teplo-faq.net
газовые котлы – Коды ошибок и неисправностей котлов Протерм Гепард
Код ошибки и ее описание
F0 – Цепь датчика NTC температуры подающей линии разомкнута
F1 – Цепь датчика NTC температуры обратной линии разомкнута
F2 – Цепь NTC датчика температуры ГВС разомкнута
F3 – Цепь NTC датчика бойлера ГВС разомкнута
F4 – Цепь NTC датчика коллектора разомкнута
F5 – Цепь датчика отработанных газов разомкнута
F6 – Цепь датчика тяги разомкнута
F7 – Неисправность подключения NTC датчика температуры в обратной линии, поступающей из солнечного коллектора
F8 – Цепь NTC датчика заземления бойлера ГВС разомкнута
F9 – Цепь NTC датчика вытяжки разомкнута
F10 – Короткое замыкание NTC датчика температуры подающей линии
F11 – Короткое замыкание NTC датчика температуры обратной линии
F12 – Короткое замыкание NTC датчика бойлера ГВС. Короткое замыкание NTC датчика температуры ГВС
F13 – Короткое замыкание NTC датчика бойлера ГВС
F14 – Короткое замыкание NTC датчика коллектора
F15 – Короткое замыкание датчика отработанных газов
F16 – Короткое замыкание датчика тяги
F17 – Короткое замыкание NTC датчика температуры обратной линии из солнечного коллектора
F18 – Короткое замыкание NTC датчика заземления бойлера ГВС
F19 – Короткое замыкание NTC датчика вытяжки
F20 – Сработал предохранительный ограничитель температуры котла Протерм
F21 – Котел заблокирован в результате превышения порогового значения
F22 – В котле недостаточен уровень воды, насос заблокирован либо неисправен
F23 – Низкий уровень воды: большая разница температур между NTC датчиками на подающей и обратной линий
F24 – Низкий уровень воды: быстрое повышение температуры
F25 – Подача воды высокой температуры
F26 – Неправильное значение силы тока обмоток шагового двигателя газового клапана
F27 – Ионизационное устройство сигнализирует наличие пламени, хотя газовый клапан закрыт
F28 – Неудачная первая попытка розжига котла Protherm
F29 – Потеря пламени во время работы горелки
F30 – Размыкание цепи блокирующего датчика
F31 – Короткое замыкание блокирующего датчика
F32 – Противоморозная защита вентилятора активизирована: обороты вентилятора находятся за пределами допустимого
F33 – Противоморозная защита вентилятора активизирована: датчик давления разомкнут. Датчик давления не разомкнут (когда вентилятор не работает)
F35 – Ошибка в системе дымоудаления
F36 – Диагностика тяги (только для моделей с отводом продуктов сгорания в дымоход)
F37 – Обороты вентилятора во время его работы находятся за пределами допустимого
F38 – Измеряемая частота превышает допустимые пределы
F39 – Ошибка в автодиагностике котла Protherm
F41 – Неправильное регулирование газа
F42 – Проблема с кодирующим резистором
F43 – Неправильная идентификация модели котла Протерм
F49 – Низкое напряжение шины eBus
F55 – Ошибка датчика системы отопления
F58 – Никакой обратной связи относительно предварительного нагрева
F60 – Ошибка в управлении газовыми клапанами +
F61 – Ошибка в управлении газовыми клапанами –
F62 – Ошибка газового клапана отключен
F63 – Ошибка EEPROM
F64 – Ошибка AOC
F65 – Перегрев электроники
F66 – Ошибка в работе шины данных IIC
F67 – Сигнал о наличии пламени от ASIC недостоверен. Диагностированный входящий сигнал о наличии пламени находится вне диапазона (O или 5В)
F70 – Неправильное OSN
F71 – Датчик расхода горячей воды постоянно разомкнут
F72 – Постоянная разница показаний датчика протока и NTC датчика температуры обратной линии
F73 – Датчик давления не подключен или в нем произошло короткое замыкание
F74 – Неисправность в электрической части датчика давления (или поврежден провод)
F75 – Повторяющаяся ошибка датчика давления. После запуска насоса не был зарегистрирован скачок давления.
F76 – Неисправность теплового предохранителя на первичном теплообменнике
F80 – Ошибка SHE датчика на входе
F81 – Ошибка циркуляционного насоса
F82 – Неисправный анодный тестер
F90 – Не подключено к модулю APC
F91 – Неисправность датчика в модуле APC
teplo-faq.net
