Клапан противопожарный дымовой ГЕРМИК ДУ без вылета лопатки Веза
ТУ 4863-162-40149153-2012
Назначение
Клапаны противопожарные дымовые ГЕРМИК®-ДУ предназначены для автоматического перекрытия вентиляционных каналов или проемов в ограждающих строительных конструкциях зданий. Согласно требованиям ГОСТ Р 53301-2013, СП 60.13330.2012, техническому регламенту о требованиях пожарной безопасности №123-ФЗ и своду правил СП 7.13130.2013 «Отопление, вентиляция и кондиционирование. Требования пожарной безопасности» по функциональному назначению применяются в качестве:
■ нормально закрытых (З).
■ дымовых (Д).
| Наименование параметра | Норма | |
| Предел огнестойкости, не менее | E 90, EI 90 | |
| Приведенное сопротивление дымогазопроницанию при температуре 20°С в закрытом положении клапана, кг-1м-1, не менее | 1600 | |
| Инерционность срабатывания, секунд, не более: • с электромагнитом . . . . . . . . . . . . . . . . . . . . . . . . . • с электроприводом. . . . . . . . . . . . . . . . . . . . . . . . . . | 5 200 | |
| Номинальное напряжение питания: | ||
| • для питания электропривода клапана, В . . . . . . . | =(≈)24 или ≈220 (50 Гц) | |
| • для питания электромагнита клапана, В . . . . . . . . | =24 или ≈220 (50 Гц) | |
| • для питания цепей контроля положения клапана, В | =(≈)24 или ≈220 (50 Гц) | |
| Потребляемая мощность, Вт, не более: | 24В | 220В |
| • электропривода. . . . . . . . . . . . . . . . . . . . . . . . . . | 7 | 8 |
| • электромагнита . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 60 | 440 |
| Степень защиты корпуса электропривода | IP54 | |
| Средний срок службы клапана при отсутствии огневого воздействия, лет | не менее 6 | |
2 фланца — канальный, 1 фланец — стеновой
veza.by
Воздушный клапан ГЕРМИК-С
Посмотреть технические данные
Надежный воздушный клапан Гермик-С разработан для управления потоками воздуха при низких температурах рабочей среды (до -70 градусов). В Москве и других регионах России клапан Гермик-С широко применяется для промышленных объектов.
Конструктивные особенности клапана Гермик-С
- Жесткий прочный корпус из оцинкованной стали обеспечивает стабильность геометрии клапана. Изделие рассчитано на высокие перепады температуры и не поддается деформациям.
- Изделие поставляется только в прямоугольном корпусе с различными размерами сторон.
- Важная особенность – наличие нагревательного кабеля с автоматической регулировкой температуры по периметру клапана, с дополнительным защитным кожухом. Наличие обогрева по периметру обеспечивает дополнительную защиту клапана от деформаций и повреждений в результате сильных перепадов температур. В том числе изделие защищено от образования наледи, обмерзания и прочих рисков.
- Створки клапана изготовлены из алюминия, примыкают друг к другу в форме замкового уплотнения, что обеспечивает надежное и герметичное перекрывание потока воздуха при необходимости.
- Конструкция клапана предполагает подключение электрического привода для регулировки потока воздуха и его перекрывания. Изделие оборудуется клеммной коробкой, которая применяется для присоединения управляющего оборудования и сигнализации.
Кроме того, клапан может применяться в условиях взрывоопасных и агрессивных рабочих сред, но для этого требуется заказ изделия соответствующего исполнения.
Технические особенности клапана ГЕРМИК-С
Клапан воздушный ГЕРМИК-С, который поставляет наша компания, создается прямоугольным сечением. По многим параметрам такое изделие соответствует представителю другой модели – это ГЕРМИК-П. Прибор соответствует как по габаритно-присоединительным размерам, так и по показателям рабочего сечения.
Мы поставляем товары на заказ, так что вы можете заказать модель с определенными параметрами, как по части ширины, так и высоты. Кроме того, есть и варианты с секционным исполнением. Параметр ширины стартует от 2000 мм, а высоты – от 2410 мм.
Конструкция клапана ГЕРМИК-С
В конструкции модели такого типа главное – это коробчатый корпус четырех-стеночного исполнения. Для изготовления применяется листовая оцинкованная сталь, что позволяет получить высокий уровень защиты от коррозии.
Для модели предусмотрена специальная створка клапана – для ее изготовления используется крепкий алюминиевый профиль. Предусмотрена и кинематика – здесь это тяги и различные рычаги. По всему периметру такого клапана проходит специальный нагревательный кабель. Еще одна особенность конструкции такого клапана – это наличие на его корпусе специальной коробки, которая отвечает за переключение режимов работы.
Закажите клапан ГЕРМИК у нас
Если вам нужен клапан ГЕРМИК, достаточно будет заказать изготовление в нашей компании. Мы готовы произвести товар, который полностью подходит под вашу задачу по всем техническим параметрам. Свяжитесь с нашими специалистами по указанному на сайте телефону чтобы обсудить изготовление чертежа с определенными параметрами.

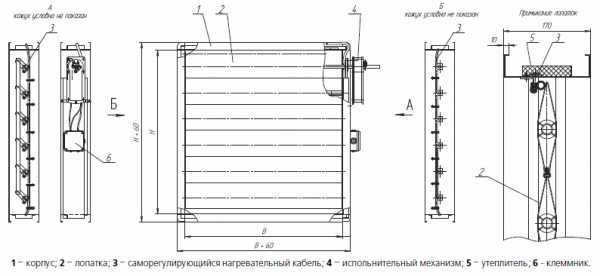

1 — корпус;
2 — створка;
3 — саморегулирующийся нагревательный кабель;
4 — исполнительный механизм;
5 — утеплитель;
6 — клеммник.
Габаритные и присоединительные размеры клапана ГЕРМИК-С
Взрывозащищенное исполнение клапана ГЕРМИК-С
| Характеристика | Значение |
|---|---|
| Назначение | отсечной и регулирующий |
| Исполнение | общепромышленное и (или) коррозионностойкое, и (или) взрывозащищенное |
| Рабочее давление | до 1800 Па |
| Комплектация исполнительным механизмом | электропривод* или ручной |
| Класс уровня протечки | 1 |
| Вариант раскрытия лопаток | параллельное |
| Пространственная ориентация | не зависит |
| Вид климатического исполнения | |
| Теплопроводность | до 10,58 Вт/м×К |
| Мощность ТЭН периметрального обогрева | удельная мощность 0,038 кВт/м, суммарная мощность: ((2Н/1000)+(2В/1000))×0,08 кВт |
* — в качестве исполнительного механизма может использоваться электропривод «открыто/закрыто», с пружинным возвратом (220 или 24 В) или плавного регулирования или рукоятка для полностью ручного управления.
| Сечение, мм | Н, мм | Н1, мм | В, мм | В1, мм | h, мм | Живое сечение, м2 | Кол-во лопаток | Открыто-закрыто | Пружинный возврат | Кол-во приводов | Масса, кг | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Плавное регулировние | Двух-позиционный | Плавное регулировние | Двух- позиционный | ||||||||||
| 315х590 | 315 | 360 | 635 | 635 | 62,5 | 0,16 | 2 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 10,1 |
| 315х890 | 315 | 360 | 935 | 935 | 22,5 | 0,24 | 2 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 13,2 |
| 315х1190 | 315 | 360 | 1235 | 1235 | 22,5 | 0,33 | 2 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 16,4 |
| 315х1490 | 315 | 360 | 1535 | 22,5 | 0,41 | 2 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 17,5 | |
| 375х487 | 375 | 460 | 935 | 935 | 42,5 | 0,28 | 2 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 18,8 |
| 375х1107 | 375 | 460 | 1195 | 1195 | 42,5 | 0,37 | 2 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 18,4 |
| 475х1107 | 475 | 560 | 1195 | 1195 | 42,5 | 0,46 | 3 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 17,9 |
| 475х1407 | 475 | 560 | 1495 | 1495 | 42,5 | 0,58 | 3 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 21,4 |
| 475х1707 | 475 | 560 | 1795 | 1795 | 42,5 | 0,71 | 3 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 39,4 |
| 595х1727 | 595 | 660 | 1795 | 1795 | 32,5 | 0,89 | 4 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 31,7 |
| 675х1707 | 675 | 760 | 1795 | 1795 | 42,5 | 1,02 | 4 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 38,9 |
| 675х2010 | 675 | 760 | 2095 | 2095 | 42,5 | 1,2 | 4 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 43,7 |
| 875х2067 | 875 | 960 | 2155 | 2155 | 42,5 | 1,31 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 2 | 53,2 |
| 875х2367 | 875 | 960 | 2455 | 2455 | 42,5 | 1,5 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 2 | 58,7 |
| 875х2967 | 875 | 960 | 3055 | 3055 | 42,5 | 1,88 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 2 | 69,7 |
| 875х3567 | 875 | 960 | 3655 | 3655 | 42,5 | 2,27 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 2 | 80,7 |
| 515х500 | 515 | 600 | 585 | 585 | 42,5 | 0,21 | 5 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 12,6 |
| 615х600 | 615 | 700 | 685 | 685 | 42,5 | 0,3 | 6 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 16 |
| 715х700 | 715 | 800 | 785 | 785 | 42,5 | 0,4 | 7 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 19,5 |
| 815х800 | 815 | 900 | 885 | 885 | 42,5 | 0,52 | 8 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 23 |
| 1015х1000 | 1015 | 1100 | 1085 | 1085 | 42,5 | 0,82 | 10 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 31,1 |
| 1115х1100 | 1115 | 1200 | 1185 | 1185 | 42,5 | 0,98 | 11 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 35,6 |
| 1215х1200 | 1215 | 1300 | 1285 | 1285 | 42,5 | 1,17 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 40,2 |
| 320х567 | 320 | 385 | 635 | 635 | 32,5 | 0,16 | 2 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 10,3 |
| 595х547 | 595 | 680 | 635 | 635 | 42,5 | 0,29 | 3 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 15,5 |
| 595х847 | 595 | 680 | 935 | 935 | 42,5 | 0,45 | 3 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 20,3 |
| 595х1147 | 595 | 680 | 1235 | 1235 | 42,5 | 0,61 | 3 | LM24A-SR | LM24(230)A-S | LF24-SR | LF24(230)-S | 1 | 25,3 |
| 595х1447 | 595 | 680 | 1535 | 1535 | 42,5 | 0,77 | 3 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 30 |
| 875х847 | 875 | 960 | 935 | 935 | 42,5 | 0,64 | 6 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 29,7 |
| 875х1107 | 875 | 960 | 1195 | 1195 | 42,5 | 0,84 | 6 | NM24A-SR | NM24(230)A-S | NF24-SR | NF24(230)-S | 1 | 33,2 |
| 1155х1107 | 1155 | 1240 | 1195 | 1195 | 42,5 | 1,1 | 8 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 41,6 |
| 1155х1407 | 1155 | 1240 | 1495 | 1495 | 42,5 | 1,4 | 8 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 49 |
| 1155х1707 | 1155 | 1240 | 1795 | 1795 | 42,5 | 1,7 | 8 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 56,7 |
| 1435х1707 | 1435 | 1520 | 1795 | 1795 | 42,5 | 2,11 | 10 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 67,8 |
| 1715х1707 | 1715 | 1800 | 1795 | 1795 | 42,5 | 2,52 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 90,8 |
| 1715х2010 | 1715 | 1800 | 2095 | 2095 | 42,5 | 2,96 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 101 |
| 2135х2067 | 2135 | 2220 | 2155 | 2155 | 42,5 | 3,17 | 30 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 2 | 132,6 |
| 2135х2367 | 2135 | 2220 | 2455 | 2455 | 42,5 | 3,63 | 30 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 2 | 145,6 |
| 2135х2967 | 2135 | 2220 | 3055 | 3055 | 42,5 | 4,55 | 30 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 4 | 171,7 |
| 2135х3567 | 2135 | 2220 | 3655 | 3655 | 42,5 | 5,48 | 30 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 4 | 198 |
| 1435х1640 | 1435 | 1520 | 1725 | 1725 | 42,5 | 2,03 | 10 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 64,2 |
| 1715х1640 | 1715 | 1800 | 1725 | 1725 | 42,5 | 2,42 | 12 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 66,8 |
| 1995х1940 | 1995 | 2080 | 2025 | 2025 | 42,5 | 3,33 | 14 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 82,5 |
| 595х1790 | 595 | 660 | 1855 | 1855 | 32,5 | 0,92 | 4 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 64,2 |
| 675х1767 | 675 | 760 | 1855 | 1855 | 42,5 | 1,05 | 4 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 66,8 |
| 675х2067 | 675 | 760 | 2155 | 2155 | 42,5 | 1,25 | 4 | SM24A-SR | SM24(230)A-S | AF24-SR | AF24(230)-S | 1 | 82,5 |
mos-clim.ru
ГЕРМИК-ДУ
Клапан противопожарный дымовой ГЕРМИК-ДУ
| Наименование параметра | Норма | |
| Предел огнестойкости, не менее | E 90, EI 90 | |
| Приведенное сопротивление дымогазопроницанию при температуре 20°С в закрытом положении клапана, кг-1м-1, не менее |
1600 | |
| Инерционность срабатывания, секунд, не более: • с электромагнитом . . . . . . . . . . . . . . . . . . . . . . . . . • с электроприводом. . . . . . . . . . . . . . . . . . . . . . . . . . |
5 200 |
|
| Номинальное напряжение питания: | ||
| • для питания электропривода клапана, В . . . . . . . | =(≈)24 или ≈220 (50 Гц) | |
| • для питания электромагнита клапана, В . . . . . . . . | =24 или ≈220 (50 Гц) | |
| • для питания цепей контроля положения клапана, В | =(≈)24 или ≈220 (50 Гц) | |
| Потребляемая мощность, Вт, не более: | 24В | 220В |
| • электромагнита . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 7 | 8 |
| • электромагнита . . . . . . . . . . . . . . . . . . . . . . . . . . . . . | 60 | 440 |
| Степень защиты корпуса электропривода | IP54 | |
| Средний срок службы клапана при отсутствии огневого воздействия, лет | не менее 6 | |
vento-prof.ru
Клапан ГЕРМИК-П | Общего и специального назначения | Клапаны и заслонки
Посмотреть технические данные
Надежный и эффективный воздушный клапан Гермик-П широко применяется в Москве и других регионах для управления потоками воздуха на промышленных объектах и в общественных зданиях. Клапан Гермик-П сконструирован для эффективного управления потоками воздуха с температурой до -40°С.
Клапан может применяться как для плавного регулирования потока воздуха, так и для полного перекрывания вентиляционных каналов.
Конструктивные особенности клапана Гермик-П
- Корпус изготовлен из качественной оцинкованной стали, исполняется только в прямоугольном сечении, обеспечивает надежную установку в канал, совместим с климатическим оборудованием.
- Створки клапана изготавливаются из алюминиевого профиля с дополнительным уплотнением по краям. Такая конструкция позволяет добиться герметичного перекрывания, а также минимизации теплопотерь.
- Управление клапаном может осуществляться как с помощью электропривода, так и с применением ручного управляющего устройства. Надежная и простая система открывания обеспечивает безотказную работу. При этом возможна организация плавного регулирования степени открывания клапана.
- Корпус изделия не содержит каких-либо нагревательных элементов и любых электронных деталей, что делает его максимально надежным.
Так как кроме общепромышленного исполнения предусмотрено еще взрывозащищенное и корозионностойкое исполнение, возможно применение клапанов в условиях агрессивных рабочих сред, а также на взрывоопасных производствах (включая нефтяную отрасль и др.).
Габаритные и присоединительные размеры клапана ГЕРМИК-П
Взрывозащищенное исполнение клапана ГЕРМИК-П
| Характеристика | Значение |
|---|---|
| Назначение | отсечной и регулирующий |
| Исполнение | общепромышленное и (или) коррозионностойкое, и (или) взрывозащищенное |
| Рабочее давление | до 1800 Па |
| Комплектация исполнительным механизмом | электропривод* или ручной |
| Класс уровня протечки | 1 |
| Вариант раскрытия лопаток | параллельное |
| Пространственная ориентация | не зависит |
| Вид климатического исполнения | УХЛ, категория размещения 1, 2 или 3 |
| Теплопроводность | до 14,46 Вт/м×К |
* — в качестве исполнительного механизма может использоваться электропривод «открыто/закрыто», с пружинным возвратом (220 или 24 В) или плавного регулирования или рукоятка для полностью ручного управления (возможность ручного управления электроприводом имеется всегда по умолчанию).
mos-clim.ru
Сетевые элементы
Люки дымоудаления
Назначение
Основной задачей люков дымоудаления является отвод из закрытых помещений (производственных цехов, торговых или складских комплексов, общественных зданий и т.п.) дыма, продуктов горения и тепла наружу объекта без использования устройств принудительной вентиляции за счёт естественной тяги (перепада давления), способствуя сохранению жизни и имущества. Кроме того, люки могут служить для вентиляции и при необходимости одновременно, для дымоудаления и вентиляции в качестве т.н. «кровельных окон верхнего света».
Благодаря применению дымоудаляющих люков:
- уменьшить класс огнестойкости здания
- увеличить площадь допустимых пожарных зон
- сократить эвакуационные пути
- сократить энергопотребление на общеобменную и аварийную вентиляцию
В зависимости от индивидуальных условий заказчика – ЮФОВЕНТ предлагает дымовые люки ВЕЗА одностворчатые, двустворчатые, с широким диапазоном размеров проёмов купола. Возможна также поставка и монтаж оснований с нестандартными размерами под заказ, в т.ч. и для кровель с уклоном. Стандартное основание производится с теплоизоляцией толщиной не менее 50 мм.
Горизонтальный одностворчатый люк
Горизонтальный двустворчатый люк
Все люки производятся с учётом фактической снеговой нагрузки, соответствующей тому или иному району страны (пример районирования по снеговой нагрузке наглядно представлен СНиП 2.01.07-85 «Нагрузки и воздействия»). Отдельное и специальное внимание при производстве и проектировании уделяется проблеме использования люков в районах с различными климатическими условиями (пример классификации ГОСТ 15150). Так, в числе прочих исполнений, существуют специальные конструкции дымовых люков, имеющие своим назначением применение в районах с пониженной среднесуточной температурой, со специальной защитой от примерзания створок в районах с большим среднесуточным перепадом температур и высокой влажности, для районов субтропиков, Крайнего Севера и пр.
Одной из функций люков является использование их в обычном порядке в качестве простых светопрозрачных зенитных фонарей для осуществления естественного освещения обслуживаемой зоны помещения. При отсутствии специальных требований к утеплению горизонтальной части люка (крышки) в качестве заполнения открываемых створок люка может использоваться светопрозрачный поликарбонат. Для районов с пониженной среднесуточной температурой и при необходимости снижения естественного оттока тепла из помещения открываемая створка выполняется утеплённой, но уже непрозрачной и без возможности пропуска внешнего естественного освещения.
Горизонтальный люк
Дымоудаляющие, вентиляционно-дымоудаляющие люки во время работы нуждаются, в устройствах для открывания и закрывания. Эти устройства, составляют систему управления дымоудалением, либо дымоудалением и вентиляцией. Система управления дымоудалением для люков производства «ВЕЗА» выбрана как – электрическая. Такой выбор был сделан исходя из обеспечения требований по максимальной надёжности обеспечения работоспособности системы и нивелированию влияния на неё различных внешних погодно-температурных факторов, имеющих достаточно жёсткие характеристики и широкий разброс показателей на территории РФ.
Вертикальный (жалюзийный) люк
Системы управления дымоудалением запускаются автоматически, благодаря устройствам, обнаруживающим появление дыма или повышение температуры воздуха, и вместе с люком для дымоудаления составляют автоматическое дымоудаляющее устройство. Если требуется, система управления, кроме автоматического запуска, может быть оснащена устройствами запуска дистанционного ручного и запуска через систему пожарной сигнализации (СПС). Благодаря СПС возможна синхронизация работы системы дымоудаления с действием, например, спринклерных установок, дымовых занавесов или противопожарных преград, с действием приточной вентиляции или системой, управляющей действием аэрационных отверстий или др. Система управления вентиляционно-дымоудаляющими люками может быть дополнительно оборудована необходимыми датчиками и метеостанцией, посредством которой люки, открытые для вентиляции, будут автоматически закрываться во время дождя или сильного ветра.
Качественная автоматика управления дымовым люком или дымовентиляционным люком прежде всего призвана обеспечивать:
- своевременный и качественный отвод дыма из эвакуационных путей
- облегчение борьбы с огнём, благодаря скорейшему обнаружению пожара
- обеспечение защиты конструкции здания, благодаря уменьшению температуры
- снижение темпа развития пожара
- ограничение или полное снятие угрозы жизни людей и потерь, причиненных дымом и продуктами термического распада
При этом вся используемая в люках производства «ВЕЗА» автоматика позволяет выполнять дымоудаляющую и вентиляционно-дымоудаляющую функцию: открывание дымоудаляющих люков может происходить, как вручную с уровня пользователя, так и автоматически при помощи специальных предохранителей, центральных станций управления или системы пожарной тревоги.
