Глубинные насосы инструкция – принцип работы погружного скважинного насоса

Глубинный насос представляет собой мощную установку, способную регулярно перекачивать воду из наиболее глубоких источников. В быту такой агрегат может использоваться, как для скважины, так и для колодца. Ниже детально рассмотрим устройство и принципа работы прибора, а также особенности его выбора и подключения.

Устройство глубинного насоса для скважины – особенности конструкции агрегата

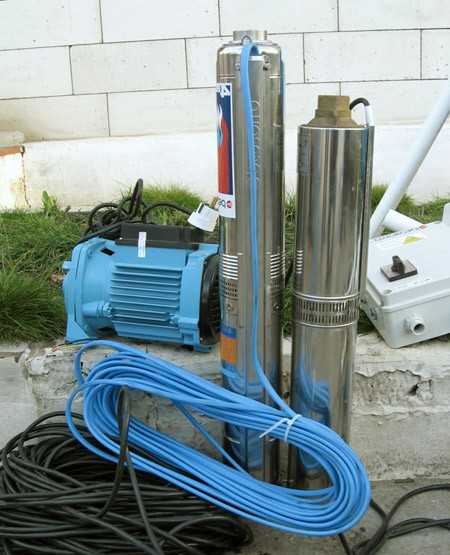

Конструкция бытовых глубинных насосов может быть разной. Все зависит от типа мотора, принципа действия и параметров агрегатов. Каждый погружной глубинный насос состоит из двух основных частей – встроенного или наружного мотора, и насосного многоступенчатого узла.

Встроенный мотор, как правило, размещен в нижней части насоса – это защищает двигатель от контакта с водой. Над двигателем находится приводной вал агрегата, колесные направляющие и специальные отводы в форме лопастей.

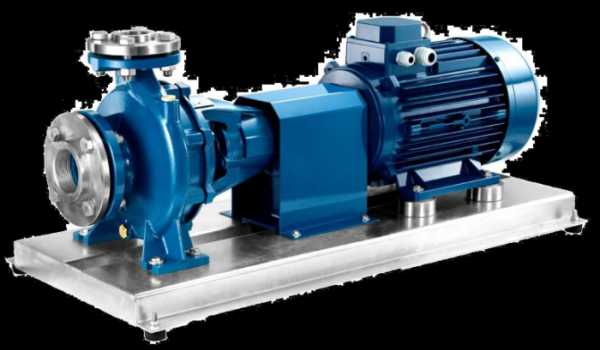

Еще один тип глубинных водяных насосов – центробежные агрегаты, немного сложнее по своей конструкции, и более долговечные при эксплуатации. Именно из-за этого большинство покупателей предпочитают именно это глубинно-насосное оборудование. Основную роль в таком устройстве играет лопаточный отвод, закрепленный на двигателе агрегата. Насосы этого типа почти не перегреваются за счет того, что подшипники внутри его конструкции охлаждаются посредством контакта с откачиваемой водой. Большинство центробежных насосов снабжаются встроенной автоматикой, защищающей оборудование от работы на «сухом ходу» и перепадов напряжения в электросети дома.

Принцип работы глубинного насоса

Оборудование каждого из видов работает по-разному. На принцип действия во многом влияют элементы, которыми комплектуется глубинный насос. Вибрационный агрегат выполняет свои функции посредством передвижения поршня. В процессе подачи электричества внутри прибора создается электромагнитное поле, которое притягивает вибратор – это приводит в действие поршень насоса. При этом в рабочих камерах агрегата генерируется разряженное давление, которое выталкивает воду в свободное пространство камер. По такому же принципу вода проходит сквозь каналы в трубопровод.

Принцип работы центробежного глубинного насоса для воды основан на вращении рабочего колеса. При этом по периметру рабочих лопастей создается центробежная сила, выталкивающая воду от всасывающего патрубка в напорный канал, и далее – в трубопровод. По такому же принципу работает еще одна разновидность оборудования – шнековый насос.

Как выбрать глубинный насос для скважины – определяемся сами

Чтобы выбрать насос, который может поднять воду с глубины, необходимо придерживаться определенных правил. Среди всего прочего, потребуется изучить технические характеристики агрегата. К наиболее важным параметрам относится:

• Мощность насоса – глубинные приборы уже сами по себе достаточно мощные устройства. Как правило, этот показатель оборудования не падает ниже отметки в 1,5 кВт. Этого вполне хватит для перекачивания воды из источников, глубиной до 30 м;
• Производительность – делая расчет этого показателя нужно учесть, что семья из 4 человек в среднем потребляет примерно 200 л. воды в сутки. Следовательно, лучше покупать насос, способный перекачивать минимум 50 л/мин. Такая производительность позволит запастись водой для различных бытовых нужд и полива огорода;
• Наличие встроенной защиты – насос обязательно должен иметь поплавковый выключатель, реле давления или реле протока воды. Эти приборы существенно продлят сроки эксплуатации агрегата;
• Размер водного источника – каждый водяной насос глубинный имеет свои габариты и вес. Если диаметр скважины не большой, то и агрегат должен быть соответствующих размеров, чтобы владелец имел возможность спокойно погрузить его в воду;
• Напор насоса – при расчете необходимо учесть, что 1 метр по вертикали равен 10 метрам по горизонтали. К указанным в паспорте насосов показателям напора нужно прибавить еще 30 метров. Таким образом, если глубина скважины составляет 40 метров, то создаваемый агрегатом напор должен составлять минимум 70–80 м.

Как провести воду из скважины в дом с глубинным насосом?

Купив подходящий насос, можно приступать к обустройству водоснабжения из водного источника. Для этого потребуются трубы, по которым вода из скважины будет поступать в дом. Диаметр труб должен составлять 25–32 мм. Эксперты советуют покупать полимерные изделия, так как они не поддаются коррозии и их легко согнуть. Далее в процессе работы трубы будут устанавливаться в почву на глубину 30–50 см. Для обустройства воды своими руками также потребуется септик. Чтобы его было легче обслуживать, понадобится приобрести дренажный насос.

Подготовив все необходимое можно приступать к работе. Алгоритм действий выглядит следующим образом:

1. В первую очередь нужно оснастить выходящую из скважины трубу оголовком;
2. Далее необходимо произвести монтаж кессона. Для этого потребуется выкопать рядом со скважиной яму и поместит внутрь нее пластиковый контейнер;
3. После этого нужно произвести установку насоса в скважину. Для этого на его патрубок необходимо натянуть шланг и надежно закрепить его металлическим хомутом. После этого шланг, кабель и страховочный трос обвязываются изолентой с шагом в 1,2 м. Затем корпус насоса обвязывается стальным тросом, а сам агрегат опускается в воду. При монтаже устройство не должно раскачиваться, иначе удар о стенку вызовет неисправности насоса;
4. Далее необходимо провести подключение шланга к проложенным под землей трубам. Все стыки необходимо обработать герметиком и обвязать ФУМ лентой;
5. Прежде, чем закапывать вырытые траншеи, следует проверить подачу воды. Для этого нужно на некоторое время запустить мотор и понаблюдать за количеством вытекающей из труб воды. Если производительность насоса не падает, можно закапывать траншеи.

Очень важно не повредить агрегат в процессе опускания его в скважину. Делать это необходимо очень медленно и аккуратно. В противном случае может потребоваться дорогостоящий ремонт устройства, Или полная замена насоса глубинного.

Как подключить глубинный насос к гидроаккумулятору?

Владельцы дач и частных домов нередко интересуются тем, как правильно подключить насос и гидроаккумулятор в одну целую систему. В первую очередь для этого требуется внимательно изучить схему подключения оборудования.

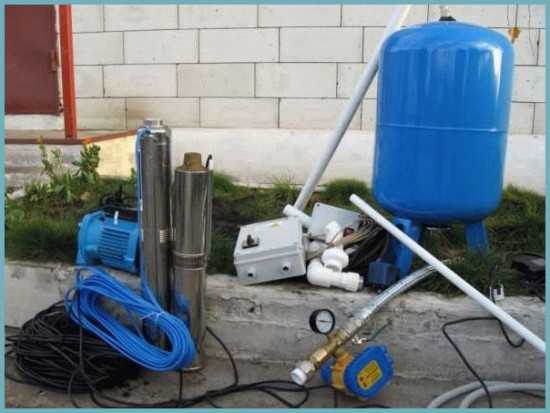

Принцип «насос-обратный клапан-гидроаккумулятор-датчик давления» является наиболее простым и долговечным. Такая схема крайне редко требует ремонта, она не нуждается в обслуживании и частых проверках, и работает полностью автономно. Суть этой схемы заключается в том, что насос перекачивает воду к системе, которая соединена с гидроаккумулятором. Датчик давления в конструкции отвечает за исправную работу насоса.

Если с принципом работы гидроаккумулятора у большинства начинающих вопросов не возникает, то с установкой и подключением к системе водоснабжения на практике все оказывается гораздо сложнее.

По сути, гидроаккумулятор представляет собой резервуар, наполненный водой. Несмотря на простую конструкцию, он играет достаточно важную роль в системе водоснабжения частного дома. В связи с этим крепить устройство необходимо крайне внимательно, стараясь исключить любую возможность появления постороннего шума и вибрации.

sadovij-pomoshnik.ru

пошаговый монтаж, как опустить и установить насос

Комфортное проживание в частном доме зависит от множества факторов, и не последнюю роль здесь играет его водоснабжение. Если на участке уже есть скважина, то вопрос наполовину решен. Но для обеспечения полноценного водоснабжения потребуется подобрать подходящий насос, иначе получить воду из глубокого и узкого отверстия будет, мягко говоря, затруднительно, согласны?

На первый взгляд установка насоса в скважину кажется довольно сложной задачей. Здесь, как и в любом деле, есть ряд важных нюансов. Поэтому, прежде чем приступать к ее решению, стоит основательно подойти и изучению данного вопроса. Мы поможем вам разобраться в тонкостях монтажа насосного оборудования.

Полезные советы по монтажу поверхностных и погружных насосов изложены в данном материале. Также здесь приведены фото и видеоматериалы с советами экспертов, которые помогут лучше постичь тонкости монтажа.

Содержание статьи:

Каким должен быть хороший насос?

Сначала нужно выбрать и приобрести подходящий насос, а также ряд материалов, необходимых для его успешного монтажа. Насос обычно берут погружной, при этом очень желательно, чтобы он был центробежным.

В отличие от центробежных моделей, вызывают в скважине опасные колебания, которые могут привести к разрушению грунта и обсадной трубы. Особенно опасны такие модели для скважин “на песок”, которые менее устойчивы, чем артезианские аналоги.

Мощность насоса должна соответствовать производительности скважины. Кроме того, следует учесть глубину погружения, для которой рассчитан конкретный насос. Модель, предназначенная для работы на глубине 50 м, может подавать воду и с 60-метровой глубины, но насос вскоре сломается.

Погружной центробежный насос – оптимальный выбор для скважины. Следует соотнести его производительность, размеры и другие показатели с характеристиками собственного источника воды

Еще один фактор риска – уровень качества бурильных работ. Если бурила опытная бригада, скважина будет лучше переносить разрушающее воздействие. А для скважин, созданных своими руками или усилиями “шабашников”, рекомендуется использовать не просто центробежный насос, но специальные модели для скважин.

Такие устройства лучше переносят нагрузки, связанные с перекачиванием воды, обильно загрязненной песком, илом, частичками глины и т.п. Еще один важный момент – диаметр насоса. Он должен соответствовать размерам обсадной трубы. Важно учесть и особенности электропитания насоса. Для скважин используют как однофазные, так и трехфазные устройства.

Для четырехдюймовых труб найти технику проще, чем для трехдюймовых. Хорошо, если этот момент учтен еще на этапе планирования скважины. Чем больше будет расстояние от стен трубы до корпуса насоса, тем лучше. Если насос проходит в трубу с трудом, а не свободно, нужно поискать модель меньшего диаметра.

Подробнее про выбор насоса читайте в статье Как выбрать насос для скважины: рекомендации по выбору насосного оборудования.

Подготовка сопутствующих монтажу материалов

Застрявший в обсадной трубе насос может стать изрядной головной болью. А вытаскивать (как и опускать) его необходимо с помощью специального троса. Если насос уже укомплектован полимерным шнуром, необходимо убедиться в его высоком качестве и достаточной длине. Иногда разумнее приобрести этот элемент отдельно.

Считается, что надежный трос или шнур должен быть рассчитан на нагрузку, которая как минимум в пять раз превышает вес закрепленного на нем оборудования. Разумеется, он должен хорошо переносить воздействие влаги, поскольку часть его будет постоянно находиться в воде.

Если устройство подвешивают относительно неглубоко, менее чем в десяти метрах от поверхности, нужно позаботиться о дополнительной амортизации техники во время ее работы. Для этого используют кусок гибкой резины или медицинского жгута. Металлический трос или проволока для подвески не подходят, поскольку они не гасят вибрацию, но могут разрушить крепление.

Для электропитания насоса предназначен специальный электрокабель. Его длина должна быть достаточной, чтобы кабель лежал свободно и не был натянут.

Для подачи воды от насоса к домовому водопроводу используют специальные пластиковые трубы. Рекомендуются конструкции диаметром от 32 мм или больше. Иначе напор воды в системе будет недостаточным.

Для монтажа погружного насоса используют специальный кабель, который рассчитан на длительную работу под водой. Его сечение должно соответствовать техническим требованиям, указанным в паспорте изделия

Трубы можно использовать и металлические, и пластиковые. По поводу соединения металлических труб существуют разногласия. Некоторые специалисты возражают против резьбового соединения, как менее надежного. Рекомендуется использовать фланцы, причем болт должен находиться сверху, это предотвратит его случайное падение в скважину.

Но резьбовое соединение в скважинах применяется вполне успешно. При монтаже в обязательном порядке используется подмотка. Некоторые специалисты рекомендуют взять вместо привычной ФУМ-ленты или пакли льняное полотно или уплотнительную ленту “Tangit”. Льняную подмотку дополнительно укрепляют силиконовым герметиком или подобным материалом.

Характеристики водоподяющей трубы следует подбирать в соответствии с условиями ее работы. Для глубины до 50 метров используют трубы ПНД, рассчитанные на давление в 10 атм. Для глубины 50-80 м понадобятся трубы, способные работать под давлением 12,5 атм., а для более глубоких скважин используют трубы на 16 атм.

Помимо насоса, труб и шнура или троса перед тем, как установить , рекомендуется запастись следующими материалами:

• хомутами для закрепления электрического кабеля на трубе;
• обратным клапаном;
• манометром;
• запорным краном для водопроводной трубы;
• стальным узлом крепления;
• кабелем электропитания и т.п.

Перед присоединением трубы к насосу на его выходной патрубок следует прикрепить ниппельный переходник. Обычно современные погружные насосы комплектуются таким устройством, но если его нет, этот узел нужно купить отдельно.

Следует помнить, что для прокачки скважины непосредственно после бурения, т.е. для удаления из скважины большого количества очень грязной воды, такой насос использовать нельзя. Он быстро выйдет из строя. Обычно скважину прокачивают отдельным насосом, который и стоит дешевле, и при работе с грязной водой функционирует лучше.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Монтаж погружного насоса

Погружные насосы устанавливают прямо в скважине. Для них, в отличие от поверхностных моделей, не нужно оборудовать кессон или отдельное помещение.

Сначала насос собирают и выполняют его, т.е. присоединяют к нему водоподающую трубу, электрокабель, шнур или трос и т.п. После этого насос опускают в скважину.

Шаг #1. Подготовка к монтажу оборудования

На патрубке насоса закрепляют обратный клапан, чтобы при его выключении вода оставалась в устройстве. Затем устанавливают специальный чашеобразный фильтр, предназначенный для фильтрации небольших частичек ила. За обратным клапаном устанавливают трубу или нагнетательный шланг.

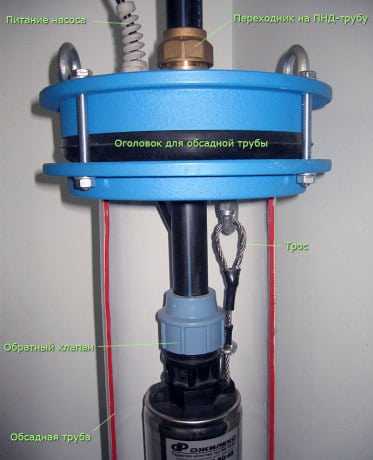

На этом рисунке наглядно представлен монтаж погружного насоса в скважину, а также общая схема водоснабжения частного дома из скважины

Обратный клапан необходим, чтобы вода оставалась в водопроводной системе и после отключения насоса. Такая ситуация может привести к полной поломке оборудования. Чашеобразный фильтр защищает рабочую камеру насоса от заиливания.

Иногда обратный клапан уже предусмотрен производителем и является частью конструкции. В этом случае дополнительный клапан не понадобится.

Галерея изображений

Фото из

В некоторых моделях для подачи воды рекомендуется использовать не пластиковые трубы, а специальный резиновый шланг. В любом случае, перед началом работ следует внимательно изучить технический паспорт изделия, а также инструкцию по его установке, приложенную производителем.

При монтаже водоподающей трубы важно проследить, чтобы она была по возможности очень ровной. Чем меньше препятствий для погружения конструкции в узкую обсадную трубу, тем лучше. Затем трубу присоединяют к соответствующему патрубку насоса.

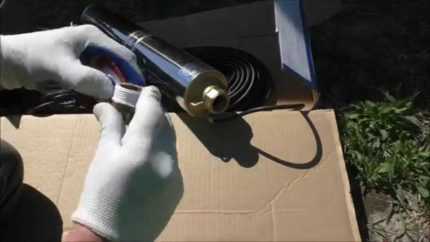

Еще один важный момент – гидроизоляция всех соединений. В местах соединения электрокабеля помимо термоусадочных трубок дополнительно используют специальные муфты. Силовой кабель также нужно аккуратно расправить, выровнять и уложить вдоль водопроводной трубы.

После того, как водоподающая труба и кабель подключены, приступают к монтажу троса (шнура, каната), который будет удерживать устройство на нужной глубине. Трос из нержавейки продевают в предназначенные для этого проушины и закрепляют с помощью специального устройства. Затем трос так же выкладывают ровно рядом с кабелем и трубой.

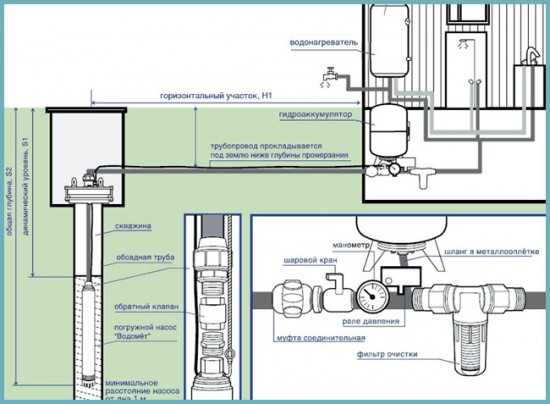

Общая схема установки погружного насоса и подключения всех необходимых элементов к домовому водопроводу поможет лучше понять порядок выполнения монтажных работ

Теперь следует взять фиксирующие хомуты или специальные клипсы, и аккуратно соединить ими трос, электрический кабель и трубу. Соединение должно быть достаточно плотным, но не чрезмерно жестким. Если хомут пережмет эти конструкции слишком сильно, он может их повредить.

Шаг #2. Погружение насоса в скважину

Когда все конструкции соединены, подготовку можно считать законченной. Можно начинать установку насоса в скважину.

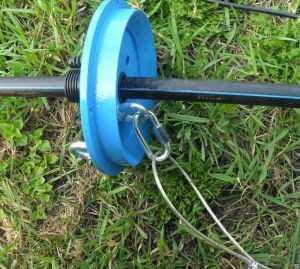

Сначала на обсадную трубу надевают специальную резиновую прокладку и устанавливают оголовок. Затем насос аккуратно пропускают в отверстие оголовка и начинают плавно опускать вниз.

Перед тем, как опустить в скважину, на его корпус можно надеть специальное защитное кольцо, чтобы не повредить стены обсадной трубы. Без этой меры можно и обойтись, но действовать придется крайне осторожно и аккуратно. Движение конструкции должно быть очень плавным, хотя ее вес не так уж мал.

Между стенками обсадной трубы и насосом остается очень маленькое пространство. Поэтому опускать погружной насос в скважину следует очень осторожно

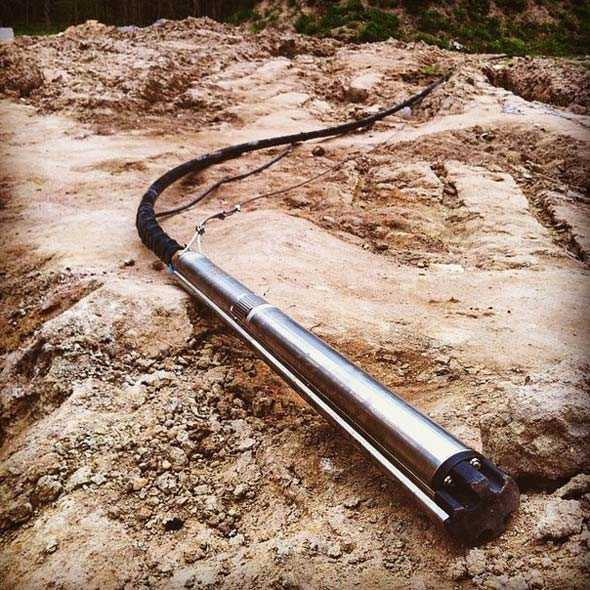

Обычно этим занимаются как минимум три человека. Двое удерживают насос на весу, а третий постепенно отпускает трос.

Насос опускают очень медленно. Ни в коем случае не следует дергать устройство за трубу или силовой кабель. Если в процессе опускания конструкция встречает препятствия, следует действовать очень осторожно.

Нужно приостановить погружение насоса и сделать несколько аккуратных вращений в обе стороны. Обычно это помогает миновать сложный участок. В крайнем случае, если это не помогло, придется вынимать насос и проверять состояние обсадной трубы.

Такую проверку лучше всего выполнить еще до начала монтажа насоса. А в процессе работ нужно внимательно следить, чтобы в скважину случайно не попали посторонние предметы, которые могут помешать свободному продвижению агрегата. Просвет между стенами трубы и насосом настолько мал, что даже обычная гайка может создать массу проблем.

Насос нужно закрепить на правильной высоте, ниже динамического уровня, чтобы устройство всегда полностью находилось в воде. Но насос не должен быть расположен слишком близко ко дну . Это может привести к засасыванию насоса в ил или песок при заиливании или запесочивании скважины.

Нужно учесть и глубину, на которую рассчитана работа конкретной модели насоса. Обычные насосы, как правило, опускают на глубину -10 метров, эжекторные – на 15-20 метров, специальное оборудование рассчитано на 25-40 метров.

Обычно правильная глубина погружения насоса составляет примерно один-два метра от дна скважины, в зависимости от ее характеристик. Затем трос закрепляют на предназначенном для этого кронштейне. Обычно он расположен на внешней стороне скважинного оголовка.

Галерея изображений

Фото из

Водоподающую трубу присоединяют к , например, к накопительному баку или к специальному адаптеру. Выполняют подключение электропитания и проверяют работу системы. В ходе установки защитного устройства следует правильно выбрать значение тока.

Если этот момент будет упущен, прибор может перегреться. В результате нередко происходит замыкание обмотки статора. Иногда наблюдаются скачки напряжения, подаваемого на двигатель, или оно постоянно остается слишком низким. Все эти ситуации чреваты скорой поломкой прибора, в ряде случаев насос придется просто полностью заменить.

Шаг #3. Определение точки работы насоса

Во время монтажа насоса необходимо выполнить еще один важный шаг – определить характеристики работы насоса при реальной нагрузке. Сведения, указанные в паспорте устройства, на деле могут оказаться очень далекими от ожидаемых. Необходимо измерить скорость заполнения конкретного объема, т.е. рассчитать расход воды за единицу времени.

Кроме того, следует с помощью манометра определить давление, которое создается в водопроводе при работе насоса. Понадобится измерить также потребление тока во время работы прибора. Для этого к нему присоединяют специальные токопроводящие щипцы.

Перед началом монтажа следует подробно изучить инструкцию и паспорт насоса, а по его окончании – установить точку работы устройства в реальных условиях

После того, как необходимые измерения выполнены, их следует сравнить с данными изготовителя, указанными в технической документации изделия. Если окажется, что реальные показатели превышают рекомендованные производителем, следует немного прикрыть задвижку насоса.

В результате будет создано дополнительное сопротивление, которое приведет параметры устройства в норму. Таким образом выверяют и устанавливают точку работы прибора при разных режимах его работы.

Несколько важных рекомендаций

Для соединения обратного клапана с водоподающей трубой используют специальный латунный фитинг. Соединение также должно иметь специальную забивную втулку. Эта мера предотвратит сжатие трубы в диаметре и компенсирует избыточное напряжение, созданное компрессионным фитингом.

Фитинг, как и все соединительные элементы, должен быть высокого качества, рассчитанный на повышенные нагрузки на растяжение. Иначе труба может просто выскочить из фитинга. Для соединения противоположного конца ПНД трубы с выходом на оголовке используют такой же компрессионный забивной фитинг, выполненный из латуни.

В продаже имеется специальный электрокабель для погружных насосов. Именно его необходимо использовать для присоединения к насосу. Замены на менее качественный материал недопустимы. Силовой кабель присоединяют к кабелю насоса путем пайки, скрутку в таком важном месте лучше не использовать. Место соединения закрывают термоусадочной муфтой.

Чтобы зафиксировать кабель и трос на водоподающей трубе, нужны пластиковые хомуты. Их устанавливают каждые 2-3 метра. Эта мера помогает избежать случайного запутывания кабеля во время опускания конструкции вниз. Вместо хомутов можно использовать изоленту.

Для крепления кабеля и троса к водоподающей трубе можно использовать хомуты из пластика. Специальный переходник позволит надежно соединить насос с трубой

Ради экономии специальный кабель используют только на том участке, где он будет погружен в воду. Остальное расстояние перекрывается обычным кабелем ПВС.

В любом случае сечение кабеля должно соответствовать рекомендациям производителя, указанным в паспорте насоса.

В месте соединения силового кабеля с кабелем насоса выполняется пайка. После этого кабель закрывают специальной термоусадочной муфтой. Для ее установки понадобится строительный фен

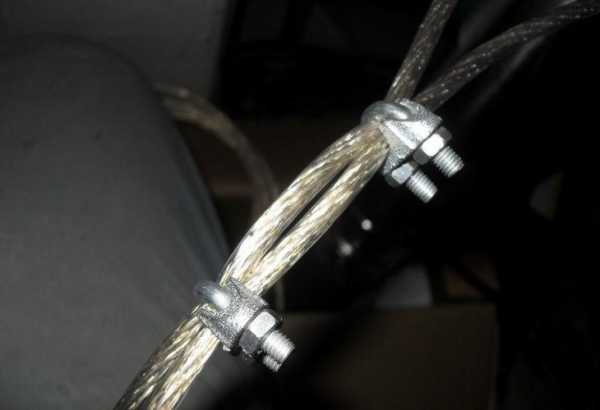

Насос можно подвешивать только на трос из нержавеющей стали. Ни обычная черная сталь, ни ее оцинкованный вариант не рассчитаны на постоянную работу в воде.

В ходе опускания насоса на узких участках можно дополнить вращение насоса небольшим давлением. Но в любом случае насос должен сохранять вертикальное положение.

Во время монтажа насоса может немного сместиться. Следует убедиться, что вес насоса приходится именно на трос, а не удерживается трубой. Только после этого положение оголовка можно зафиксировать винтами.

Выводы и полезное видео по теме

Видео #1. Практичные советы по выбору и монтажу погружного насоса содержатся в следующем видеоматериале:

Видео #2. Наглядная демонстрация еще одного опыта установки насоса:

Очень важно выполнить все операции по монтажу насосного оборудования в скважине правильно, поскольку любая небрежность может обернуться поломкой или его обрывом троса.

Бывают ситуации, когда поврежденный из выработки. Это приводит к полной потере сооружения и вызывает необходимость начинать бурение сначала. Внимание и аккуратность помогут установить насос наилучшим образом.

Поделиться собственным опытом, полученным в процессе установки глубинного насоса или подключения насосной станции, задать вопросы, сообщить о недочетах в тексте, вы сможете в расположенном ниже блоке. Пишите, пожалуйста, комментарии. Мы и посетители сайта с удовольствием поучаствуем в обсуждениях, чтобы прояснить спорные моменты.

sovet-ingenera.com

Глубинный насос для скважины: виды, особенности, правила выбора

Основным элементом оснащения автономных систем водоснабжения загородных домов и дач, обслуживаемых подземными скважинами значительной глубины, является глубинный насос, который обеспечивает не только откачивание жидкой среды, но и ее дальнейшую транспортировку по трубопроводной системе. Насосы данного типа, которые способны откачивать жидкие среды с очень значительной глубины, превышающей 100 метров, используются для оснащения подземных скважин промышленного назначения, а также для скважин, питающих водой сразу несколько систем водоснабжения.

Скважина с глубинным насосом обеспечит водой дом, хозяйственные постройки и системы полива

Принцип действия и конструктивные особенности

Современная промышленность выпускает различные по конструкции и принципу действия глубинные насосы для скважин. На выбор глубинного насоса определенного типа оказывают влияние как конкретные условия его эксплуатации, так и характеристики жидкой среды, которую предстоит откачивать с помощью такого устройства.

Корпус глубинных погружных насосов, как следует из их названия, полностью находится в толще перекачиваемой жидкой среды, а с поверхностью такой насос соединяется электрическим кабелем, обеспечивающим работу приводного электродвигателя, и трубой, по которой транспортируется откачиваемая из скважины или колодца жидкость.

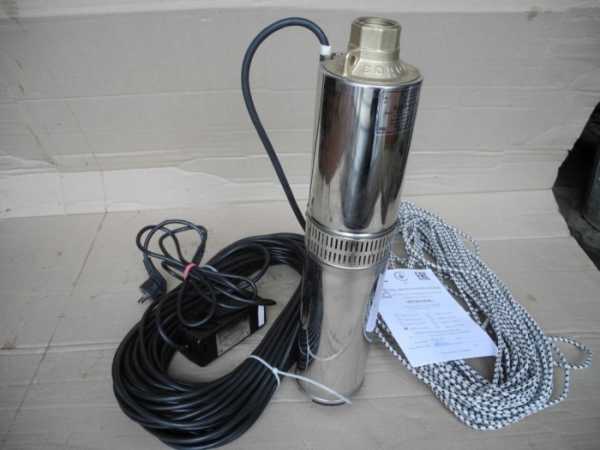

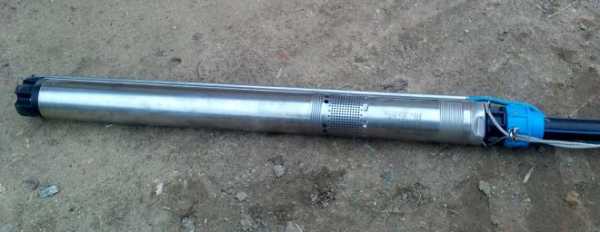

Глубинный насос, подготовленный для установки в скважину

В стандартную комплектацию большинства моделей погружных (глубинных) насосов, как правило, входят приводной электродвигатель и встроенный фильтр, защищающий такое устройство от попадания в его внутреннюю часть твердых включений, содержащихся в составе перекачиваемой жидкой среды. Всасывание жидкой среды при помощи гидромашин данного типа может осуществляться через их нижнюю или верхнюю часть. В первом случае использование глубинного насоса позволяет качественно отфильтровать перекачиваемую жидкость от содержащихся в ее составе нерастворимых твердых включений.

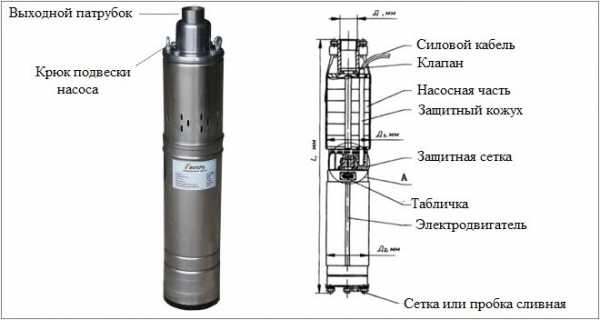

Устройство скважинного насоса

Скважинные насосы состоят из двух основных частей:

• приводного электродвигателя, который может быть как встроенным, так и наружным;
• насосной части, которая, как правило, имеет многоступенчатое конструктивное исполнение.

В том случае, если скважинный насос оснащается встроенным приводным электродвигателем, его корпус должен быть абсолютно герметичным, чтобы надежно защищать электрическую часть от попадания в нее перекачиваемой жидкости.

Основные разновидности

В том случае, если глубина скважины или колодца, из которых необходимо откачивать воду, составляет более 10 метров, без погружного (глубинного) насоса просто не обойтись. Использование оборудования данного типа позволяет откачивать воду из подземных источников, глубина которых может доходить до 150 метров. Еще одним преимуществом использования глубинных насосов является почти бесшумная работа.

Всем глубинным скважинным насосам свойственна продолговатая цилиндрическая форма, созданная для удобства установки и выемки из узкой обсадной трубы скважины

По своему конструктивному исполнению и принципу действия глубинные насосы для скважины делятся на:

1. центробежные насосы;
2. устройства шнекового типа;
3. винтовые насосы;
4. насосные устройства штангового типа.

Погружные насосы центробежного типа

Электронасосы центробежного типа относятся к наиболее популярным устройствам, используемым для откачивания жидкой среды из подземных источников. Принцип работы таких устройств, которые могут эксплуатироваться в круглогодичном режиме, основан на том, что на жидкую среду, находящуюся в их внутренней камере и перемещающуюся в ней вместе с лопатками рабочего колеса, действует центробежная сила. Эта сила и выталкивает жидкость в напорную магистраль. При этом в центральной части рабочей камеры создается разрежение воздуха, что способствует всасыванию в нее новой порции перекачиваемой жидкой среды через входной патрубок.

Наиболее производительными являются многоступенчатые центробежные насосы

Среди наиболее значимых достоинств, которыми обладают насосы глубинные центробежного типа, следует отметить их высокую производительность, создаваемый ими хороший напор перекачиваемой среды, а также универсальность использования, которая делает обширной сферу их применения.

Шнековые глубинные насосы

Основным рабочим органом глубинных насосов шнекового типа, которые относятся к устройствам специализированного назначения, является шнек. Этот элемент и обеспечивает перекачивание жидкой среды, а также ее дальнейшую транспортировку по трубопроводной системе. Используют гидромашины данного типа преимущественно для того, чтобы перекачивать с их помощью жидкие среды, в составе которых содержится большое количество посторонних примесей.

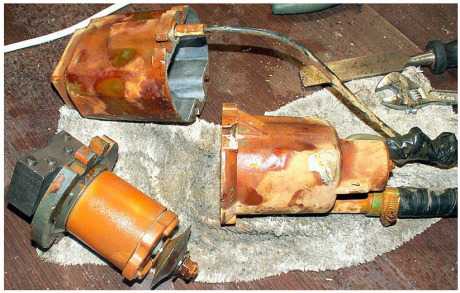

Так выглядит разобранный шнековый насос «Колибри» забитый песком

Выбирая для скважины глубинный шнековый насос, следует иметь в виду, что диаметр его корпуса должен быть примерно на 1 см меньше размера поперечного сечения обсадной трубы. Если пренебречь этим требованием, можно столкнуться с тем, что используемый насос будет постоянно засоряться примесями, содержащимися в перекачиваемой жидкой среде.

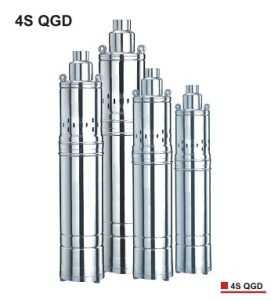

Глубинные насосы винтового типа

Наиболее значимым преимуществом применения винтовых глубинных насосов является то, что даже при небольшом количестве жидкости в обслуживаемой ими скважине они способны создавать поток жидкой среды, характеризующийся хорошим напором. Перекачивание жидкой среды при использовании такого насосного оборудования осуществляется за счет вращения рабочего колеса, оснащенного большим количеством лопастей.

Простой и недорогой вариант скважинного насоса – винтовое устройство с верхним забором воды

Выбирая для скважины глубинные насосы винтового типа, следует иметь в виду, что эффективно работать они могут лишь в том случае, если перекачиваемая ими жидкая среда содержит очень незначительное количество нерастворимых примесей.

Штанговые глубинные насосы

Основными элементами конструкции штанговых глубинных насосов являются неподвижный цилиндр и плунжер, совершающий в процессе работы гидромашины возвратно-поступательные движения. Двигаясь во внутренней части цилиндра вверх, плунжер засасывает жидкую среду из скважины, а опускаясь, способствует ее подаче в напорную магистраль. Для приведения в движение плунжера используется специальный механизм (качалка), который соединен с ним специальными штангами.

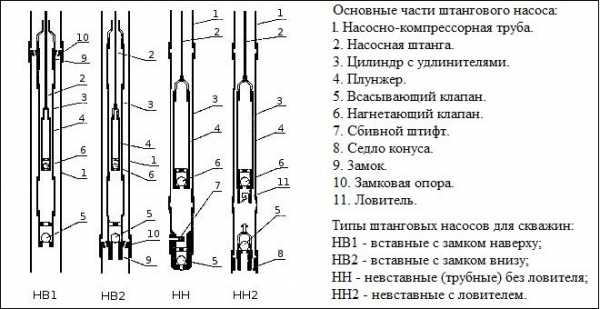

Устройство штанговых скважинных насосов

Скважинные насосы штангового типа, которые отличаются достаточно большими габаритами, практически не используются в быту, при помощи таких устройств осуществляется добыча нефти из подземных скважин значительной глубины.

Что выбрать – глубинный насос или насосную станцию?

Для откачивания жидкой среды из скважины или колодца большой глубины могут использоваться не только погружные насосы, но и насосные станции, состоящие из целого набора технических устройств. С вопросом о том, что использовать для обслуживания колодца или скважины – такую станцию или глубинный насос, часто сталкиваются владельцы загородных домов и дач, решивших обустроить автономную систему водоснабжения.

В состав насосной станции, кроме мощного поверхностного насоса, входит накопительный бак, который называется гидроаккумулятором. Жидкая среда, откачиваемая из скважины или колодца, сначала направляется в такой бак и только потом, когда в гидроаккумуляторе установится определенное давление, подается в трубопроводную систему.

Насосная станция обеспечит загородный дом водоснабжением в автоматическом режиме

Если сравнивать насосную станцию с глубинным насосом, то она наряду с более высокой производительностью также отличается значительными размерами, что следует учитывать при выборе места для ее установки. Кроме того, на обустройство насосной станции потребуется затратить больше финансовых средств, чем на приобретение погружного насоса.

В любом случае руководствоваться при выборе насосного оборудования для оснащения автономной системы водоснабжения следует параметрами скважины или колодца, из которых предстоит откачивать воду, а также требуемым количеством жидкости для нужд водоснабжения и орошения и параметрами ее потока.

Плюсы и минусы применения глубинных насосов для обслуживания скважин и колодцев

Среди преимуществ использования глубинных насосов, устанавливаемых в скважине или колодце, следует отметить:

1. высокую эффективность и производительность откачивания жидкой среды;
2. компактные размеры устройства;
3. возможность формирования потока перекачиваемой жидкости с хорошим напором;
4. простоту монтажа и эксплуатации;
5. неприхотливость в плане технического обслуживания;
6. высокую надежность и длительный эксплуатационный срок.

Естественно, есть у оборудования данного типа и недостатки:

1. Большинство современных моделей глубинных насосов выпускается в корпусе, имеющем монолитное исполнение, что делает ремонт таких устройств практически невозможным.
2. Скважинные насосы глубинного типа нельзя использовать для перекачивания сильно загрязненной жидкой среды и устанавливать в непосредственной близости от дна обслуживаемых ими скважины или колодца.

Рекомендации по выбору

То, насколько эффективно будет работать глубинный насос для скважин, во многом зависит от правильности его выбора. В данном случае следует ориентироваться на целый ряд параметров.

Напор потока жидкой среды

Данный параметр, от значения которого будет зависеть, насколько хорошим во всех точках водоразбора трубопроводной системы будет напор воды, определяется расчетным путем.

Если насос будет обладать недостаточным напором, то вода просто не дойдет до точки водозабора. Излишне мощное оборудование будет работать наполовину вхолостую

Производительность подачи жидкости

Этот параметр измеряется количеством литров в час. От его величины зависит, хватит ли воды, которая будет откачиваться глубинным насосом из скважины или колодца, для обеспечения потребности всех точек водоразбора трубопроводной системы.

Необходимость оснащения специальными элементами

Такие элементы обеспечивают работу гидромашины в автоматическом режиме, а также защищают ее от негативных последствий внештатных ситуаций.

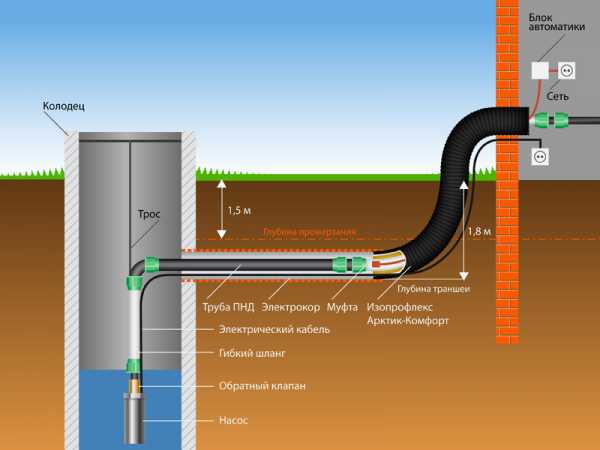

Схема организации водоснабжения с помощью глубинного насоса

Производитель и торговая марка

Выбирая скважинный насос по данному параметру, следует ориентироваться на репутацию компании-производителя, которая изготовила такое оборудование, а также на гарантии, которые она предоставляет. Необходимо иметь в виду, что качественные скважинные насосы на современном рынке предлагают не только зарубежные, но и отечественные производители.

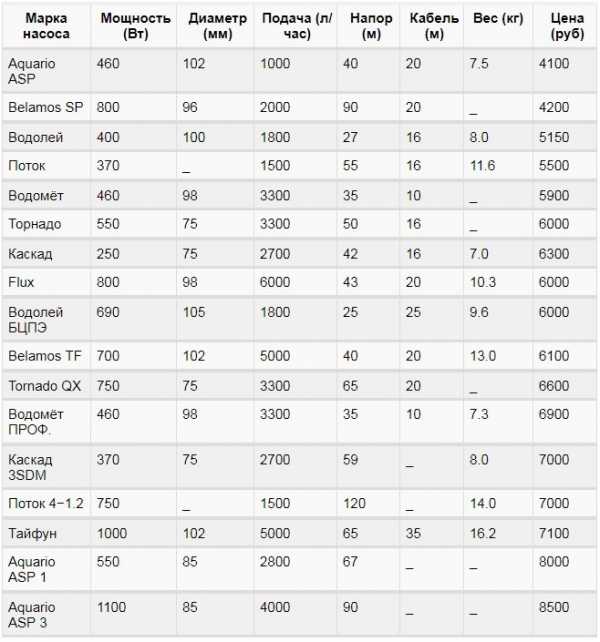

Глубинные насосы для скважин. Производители и цены

Стоимость

Обращая внимание на цену выбираемого глубинного насоса, следует учитывать, что производители часто завышают ее из-за того, что предлагаемое ими оборудование отличается массой дополнительных опций, которые чаще всего не используются потребителями. Именно поэтому обращать большое внимание на стоимость насосного оборудования, думая, что она является показателем его надежности и качества, не стоит.

Как рассчитать напор воды, который должен обеспечивать глубинный насос

Как уже говорилось выше, напор жидкой среды, который должен обеспечить насос для скважины или колодца, определяется расчетным путем. При этом учитывают гидравлическое сопротивление, создаваемое всеми элементами трубопроводной системы. Непосредственно сама формула, по которой рассчитывается напор, выглядит следующим образом:

Н = (А + 6)х1,15 + В +L/10

Буквенными символами в данной формуле обозначаются следующие параметры:

Н – рассчитываемый напор;

А – максимальная высота, на которую необходимо обеспечить подачу жидкости по трубопроводной системе;

В – глубина обслуживаемой скважины или колодца, измеряемая от их верхней части до уровня расположения водного зеркала;

L – расстояние, на которое жидкость в трубопроводной системе должна транспортироваться в горизонтальном направлении.

Рассчитав напор жидкости, которым должна характеризоваться трубопроводная система, можно выбирать насос. При этом следует учитывать, что полученный расчетным путем напор должен быть как минимум на 10% меньше подобного параметра, которым характеризуется сам насос.

Запас мощности глубинного насоса в данном случае позволит избежать ситуаций, когда в связи с сезонным перепадом уровня воды в скважине или колодце насос не сможет обеспечить требуемый напор в обслуживаемом им трубопроводе или будет работать с перегрузкой.

Выбор глубинного насоса по требуемой производительности

Скважинный насос должен не только обеспечивать требуемый напор воды в обслуживаемом им трубопроводе, но и подавать ее с определенной производительностью, измеряемой в м³/час. Чтобы определить, какое количество воды насос должен подавать в трубопровод в единицу времени, определяют суммарное потребление жидкости, подаваемой в различные точки водоразбора, и умножают полученное значение на всех членов семьи, пользующихся такими точками.

Расход воды различных сантехнических устройств

Кроме того, при определении суммарного значения потребления жидкости пользователями водопроводной системы учитывают и общедомовые нужды (в частности, полив зеленых насаждений, а также работу бытовых приборов, для функционирования которых требуется вода).

Определив расчетным путем производительность, с которой должен работать скважинный насос, выбирают модель с характеристиками, равными полученному значению или превышающими его.

Выбирая глубинный насос, следует сразу позаботиться о приобретении дополнительных технических устройств, которые будут обеспечивать эффективность его функционирования, а также защищать от последствий внештатных ситуаций. К таким устройствам, в частности, относятся:

• датчик уровня вода в скважине или колодце;
• датчик давления;
• датчик потока жидкой среды;
• обратный клапан.

Использование таких устройств, кроме того, позволяет организовать работу глубинного насоса в автоматическом режиме.

Оценка статьи:

Поделиться с друзьями:

met-all.org

Глубинный насос

Без воды человек не может прожить. Она нужна для организации нормального процесса жизнедеятельности. Но как быть, если уровень подземных вод на участке где построен дом находится глубже, чем 10 м от поверхности земли, а доступа к централизованному водоснабжению нет? В этом случае организовать наличие питьевой воды в необходимом количестве поможет установка глубинного насоса в скважину.

Виды глубинных насосов

По конструктивным особенностям глубинные погружные насосы делятся на такие виды:

• центробежные;
• вихревые;
• шнековые или винтовые;
• мембранные.

Каждый из видов отличается своими особенностями и может быть использован в глубоких скважинах и колодцах – более 10 м в глубину.

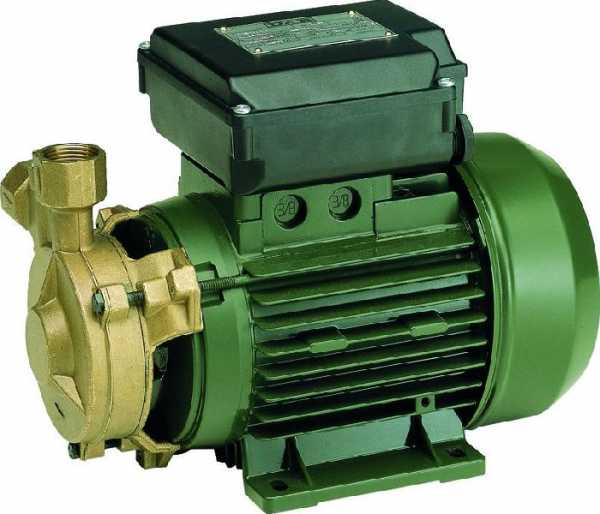

Центробежные насосы

Такие насосы наиболее популярны, они могут поднимать воду с глубины около 120 м. Эти агрегаты отличаются высокой производительностью и надежностью. Кроме того, они рассчитаны на длительный период работы без остановки.

Внимание! Такой электронасос может использоваться круглогодично, в то время как другие виды имеют ограничения в зависимости от температуры окружающей среды.

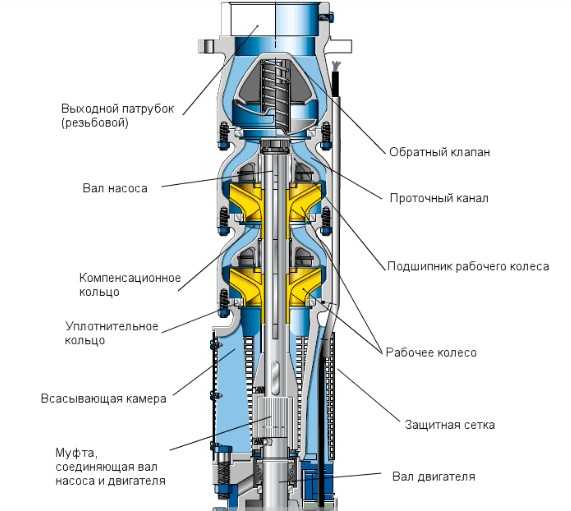

Основными составляющими механизма такого типа являются электродвигатель и гидравлическая система. А принцип его работы заключается в том, что за счет вращения колес, находящихся около двигателя, создается достаточно разреженное пространство. При помощи центробежной силы вода начинает перемещаться от всасывающего провода к напорной системе, через которую жидкость поступает в систему водоснабжения.

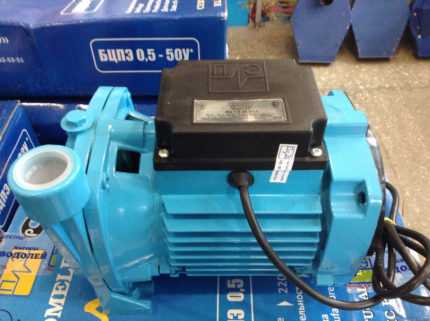

Более подробную информацию о центробежном насосе можно узнать, посмотрев видео

В конструкцию данного вида насоса также входят рабочие колеса и вал, на котором они закрепляются. Агрегат обычно изготавливается из пластика с плотной структурой, чугуна или стали. Верхний корпус выполняется из нержавеющей стали, которая надежно защищает внутренние узлы и механизмы от повреждений и воздействия абразивных частиц, способствующих износу.

Интересно! Для защиты от перегрева в таком насосе используется вода, которая через него проходит, а сам он относится к типу погружных. За счет герметичности емкости, в которой расположен двигатель, проникновение внутрь его влаги невозможно.

В качестве защиты от перегрева в большинстве моделей используется термозащита, которая в случае превышения допустимого значения температуры двигателя, полностью отключает агрегат.

Глубинный насос центробежного типа имеет такие преимущества перед другими видами, как:

• достаточно мощный напор;
• долговечность;
• практичность;
• высокая производительность;
• большое разнообразие представленных на рынке моделей, которые отличаются мощностью и другими показателями.

Совет. Именно такой насос отлично подойдет для круглогодичного использования на даче и обеспечит водой не только для хозяйственных нужд, а и может использоваться в качестве источника для полива огорода.

К недостаткам такого агрегата относится стоимость, которая на порядок выше других видов насосов и высокая требовательность некоторых моделей к качеству воды и отсутствию в ней абразивных частиц.

Вихревые насосы

Второе название вихревых насосов – вибрационные. Они не обладают слишком высокой производительностью, и поэтому не могут быть использованы для очень глубоких скважин. Их применение целесообразно, когда необходимо организовать подачу воды из-под земли в период летнего пребывания в загородном доме. На круглогодичное использование такие механизмы не рассчитаны.

Принцип работы вихревого насоса основан на действии колебаний высокой частоты. которые заставляют поршень, входящий в конструкцию, всасывать в агрегат воду. Именно поршень обеспечивает и всасывание воды, и ее подачу в систему водоснабжения.

Внимание! Такой насос оптимален и при невысокой степени чистоты воды, когда в ней присутствует большое количество абразивных частиц. Они не ухудшают работу агрегата и не влияют на его работоспособность.

К преимуществам такого агрегата можно отнести:

• небольшая стоимость;
• низкое энергопотребление;
• компактные размеры;
• простота монтажа.

Важно! Такой глубинный насос для скважины может представлять опасность в виде разрушения под воздействием высокой вибрации.

Чтобы предотвратить такие неприятности, следует использовать специальные резиновые кольца, надевающиеся на насос и гасящие вибрацию.

К недостаткам стоит отнести невысокую производительность и невозможность использования длительное время.

Шнековые (винтовые) насосы

Принцип работы такого агрегата основан на том, что, поступая внутрь, вода постепенно нагнетается и под давлением выдавливается наружу.

Внимание! Особе отличие такого типа насосов состоит в возможности перекачивать воду даже самого низкого качества с большим количеством абразивных веществ, а также возможность работы агрегата, как в горизонтальном, так и в вертикальном положениях.

К их основным преимуществам можно отнести надежность и практичность, простоту монтажа и безотказность в работе. Такие насосы для воды пригодны даже для перекачивания жидкости в условиях повышенного содержания в ней песка.

Внимание! Большой популярностью пользуются насосы производителя Водолей, которые применимы для скважин, колодцев и откачки воды из различных водоемов.

Главным условием их эксплуатации является диаметр скважины, который не должен быть менее 10 см. Насосы Водолей компактные и производительные, отличаются приемлемой стоимостью и доступностью.

Мембранные насосы

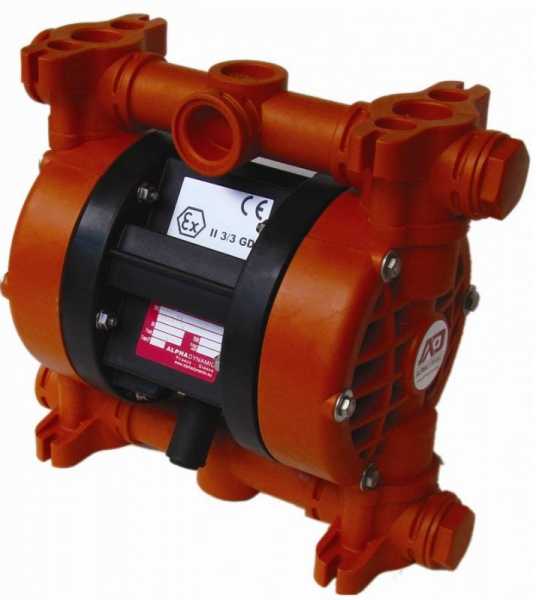

Основным элементом такого агрегата является мембрана, разграничивающая между собой воду и вибратор. За счет вибраций, создаваемых вибратором, происходит изгибание мембраны, что вызывает изменение давления и обеспечивает перекачку жидкости.

К его основным преимуществам можно отнести надежность конструкции, небольшие габариты и вес. Они не требуют частого ремонта, а износ внутренних элементов в них минимален. Один существенный недостаток, присущий такому типу насосов – быстрый выход из строя мембраны, которую не слишком сложно при необходимости заменить.

Критерии выбора

Чтобы правильно выбрать глубинный насос для колодца необходимо учесть такие его важные параметры, как:

• Напор;
• Производительность;
• Автоматика;
• Изготовитель;
• Стоимость.

Знание особенностей и правильное соотношение указанных важных показателей поможет тем, кто перед покупкой изучает различные глубинные насосы для скважин и не может определиться, какой выбрать.

Напор

В инструкции любого насоса этот параметр указан как максимально допустимая глубина скважины, из которой может быть подана вода. Поэтому всегда необходимо выбирать агрегат с некоторым запасом по напору, так как в каждом конкретном случае разные параметры. Для самостоятельного расчета напора можно воспользоваться формулой:

Н=(А+6)*1,15+В+L/10, где

• Н – напор, который будет давать агрегат в указанных условиях;
• А —  высота постройки, которая будет снабжаться из скважины при помощи данного насоса;
• В – глубина скважины, на которую производится бурение, до достижения водяного зеркала;
• L – расстояние между колодцем и входом в дом.

Проведя расчеты, стоит выбирать глубинный насос, значение параметра напора у которого меньше полученного значения на 10-15 %.

Производительность

Этот параметр указывается на агрегатах в единицах м³/час. Расчет производится суммированием показателей, с учетом количества постоянно проживающих человек, также в расчеты включаются общедомовые нужды. Определив данный ппоказатель, следует выбирать агрегат с некоторым запасом, который позволит справиться с нагрузкой даже в экстремальных условиях эксплуатации.

Автоматика

Автоматическое управление делится на рабочую часть и защитную. Рабочая осуществляет контроль за штатной работой глубинного механизма, в нее входят различные датчики, позволяющие регулировать, контролировать и изменять напор воды, ее уровень, параметры давления и другие характеристики.

Защитная часть насосов позволяет защитить их от негативного воздействия внешних факторов, выполнить отключение в случае незапланированной или аварийной ситуации. Количество защитных параметров зависит от конкретной модели.

Изготовитель

Среди потребителей особой популярностью пользуются такие производители, как:

Джилекс — удовлетворяющие нуждам, как загородного дома, так и дачи. Они отличаются отсутствием вибрации во время работы, а также наличием в конструкции фильтров, позволяющих очищать воду от различных абразивных частиц;

Grundfos — достаточно дорогие экземпляры, требовательные к монтажу и чувствительные к перепадам напряжения, требуют наличия дополнительного оборудования для стабильной работы;

Водолей — бюджетные насосы, с высокой производительностью и наличием различных функций защиты и управления. Насосы Водолей очень чувствительны к качеству воды, и не рекомендованы к установке в песчаных почвах;

Вихрь — оптимальны для сезонного использования, отличаются низкой стоимостью и достаточной производительностью, долговечны и практичны.

Среди представленных брендов, наибольшей популярностью пользуются насосы производителя Водолей, у которых гармонично сочетаются качество и цена. Кроме того, они отличаются высокой доступностью и имеют широкий ассортимент моделей.

Заключение

Глубинный насос следует выбирать с учетом потребностей в водоснабжении и в зависимости от грунта и глубины прохождения подземных вод. Оптимальное сочетание этих факторов – залог успешного выбора.

bouw.ru

Глубинные насосы для скважин: какой лучше выбрать + установка

Строительство скважины всегда сопряжено с вопросом подачи воды. На рынке глубинные насосы для скважин представлены в широком ассортименте и стоит заранее разобраться: какой лучше выбрать и как выполняется установка – монтаж на примере насоса грундфос

Все погружные насосы призваны выполнять одну основную задачу – подавать воду в дом или любую другую хозпостройку, на полив, или в бак резервного накопления. Они отличаются простым монтажом, компактными габаритами и низким уровнем шума. Но основная сложность заключается именно в выборе типа и модели насоса.

Глубинные насосы для дачных скважин

В первую очередь обращают внимание на технические параметры устройств и их соответствие параметрам скважины. Далее определяют подходящий тип насоса, который во многом зависит от качества воды. Только после этого можно идти за долгожданным приобретением, знакомится с инструкцией, технологией монтажа, и переходить к практике.

Выбор погружного насоса в соответствии с параметрами скважины

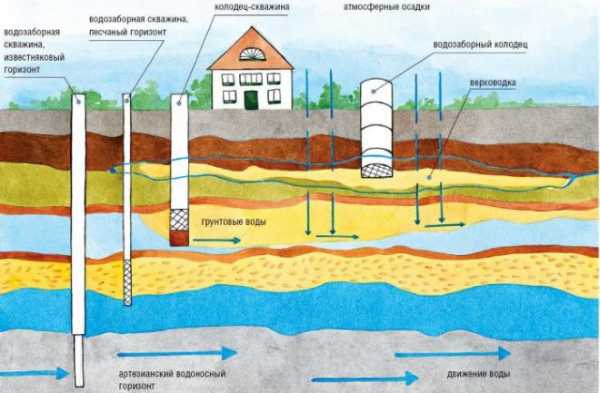

Выбирая глубинный насос обязательно учитывают ряд параметров скважины.

• Глубина и уровень воды. Оптимальная глубина, с которой может поднять воду та или иная модель насоса обязательно указана в техпаспорте агрегата. Если точные параметры скважины неизвестны, в обсадную трубу опускается веревка с грузилом. Когда грузило коснется фильтра, веревку вытаскивают, и измеряют длину сухого участка – это глубина до воды, длина намокшего соответственно высота водного столба.

Схема: работа погружного насоса

• Дебит скважины. Параметр определяет скорость поступления воды в скважину. По нему определяют допустимую производительность насоса, которая в разных моделях колеблется от 20 до 200 л/мин. Рассчитать дебет скважины можно только во время откачки воды. Можно произвести расчеты по формуле:
  D = (V x Т – Vск)/Т, где:
  V – скорость подачи насоса, м3/ч;
  Т – время, затраченное на выкачку, ч;
  Vск – полный объем воды в обсадной трубе. Часто этот параметр приходится рассчитывать дополнительно, вспоминая школьную геометрию и формулу объема цилиндра: hxS, где h– высота, м; а S – площадь поперечного сечения обсадной трубы (πхd2/4).

• Напор – это величина определяет, сможет ли насос поднимать воду из скважины и подавать ее, сохраняя напор. Чтобы рассчитать параметр, к высоте скважины прибавляют 30 и прибавляют 10 %. Например высота скважины 35 м, значит, общая высота столба – 65 метров + 10 % = 72 м. Получается, нужна модель насоса с напором 80 м.

Мощность также немаловажный показатель насоса. От нее будет зависеть напор воды для полива

• Диаметр скважины. Глубинные насосы устанавливают непосредственно в шахты скважин, поэтому диаметр их корпуса должен соответствовать габаритам обсадной трубы. При этом насос не должен входить «впритирку» иначе из-за недостаточного охлаждения он быстро перегорает. Минимально допустимые параметры указаны в техническом паспорте устройства.

Важно! Производительность насоса не должна превышать дебит скважины, если она будет выше, устройство выкачает воду быстрее, чем она успеет набраться и продолжит работать вхолостую, что чревато поломкой.

Глубинные насосы: типы и характеристики

Насосы классифицируют по конструктивному типу на: вибрационные, вихревые, винтовые и центробежные.

• В центробежных агрегатах вал двигателя вращает крыльчатку, в результате, вода идет по трубам за счет центробежной силы. Перед тем как выполнять монтаж, в рабочую камеру заливают жидкость. Центробежные насосы можно выбрать для скважины любого типа, они отличаются хорошей напорностью и работают при высоком количестве примесей в воде (до 180 г/м³).

Центробежные насосы для скважин

• Вихревые погружные насосы могут качать воду с примесями до 40 г/м³. Рабочая глубина у них не большая, около 30 м, а максимальный напор обычно не более 100 метров. Вода поднимается за счет вихря, при включении двигателя устройства ее засасывает во внутренний канал, после чего направляет в верхнюю часть насоса. Такой тип агрегата можно выбрать только для скважины с небольшим дебитом.
• Винтовые насосы погружаются на глубину до 15 метров. Габариты агрегата компактные, а конструкция несложная, поэтому он дешевле центробежного и вихревого.

Важно! Вибрационные насосы малочувствительны к загазованной или грязной воде. Они используются для подъема и откачивания воды, отличаются хорошей производительностью и высотой подъема, но не подходят для скважин, поскольку их вибрация разрушает стенки и мутит воду.

Подбор комплектующих глубинного насоса

Неопытные домовладельцы иногда думают, что на выборе насоса все заканчивается, но чтобы система, погруженная в скважину, нормально работала, вернее, вообще работала, необходимы некоторые комплектующие.

• Латунный переходник, который соединяет трубу с насосом.
• Напорную трубу — для передачи воды из скважины к гидроаккумулятору. Предпочтительней выбрать трубу высокого давления (10 атм.). Для насосов, погруженных в скважину глубиной более 60 м и работающих с объемом более 200 л, рекомендуют трубу (16 атм.).

Комплектующие для насоса

• Стальной трос (лучше из нержавейки). На нем насос опускают в скважину и фиксируют на необходимой высоте.
• Зажимы для троса, с их помощью трос закрепляют на оголовке и к насосу.
• Водонепроницаемый кабель для агрегатов с питанием 220 В нужен 3-х жильный, а если с 380 В, то 4-х жильный.
• Термоусадочная муфта – для соединения подводного и насосного кабеля.
• Оголовок – закрывает отверстие скважины и служит местом крепления троса.
• Реле давления и манометр. Некоторые модели производятся уже со встроенной автоматикой. Реле подбирают по максимальному значению тока для конкретной модели насоса.
• Переходники, адаптеры и тройники. Их количество зависит от особенностей системы подачи воды.
• Гидроаккумулятор. Для семьи из трех-четырех человек лучше выбрать бак не менее 100 л, чем больше его объем, тем реже будет включаться насос.

Монтаж погружного глубинного насоса в скважину на примере насоса Грундфос

Подготовка электродвигателя

Перед тем как начинать монтаж насоса необходимо долить специальную жидкостную смазку, которая заполняет промежутки между подшипниками и уменьшает трение. Чтобы залить жидкость в двигатель, снимают защитную планку кабеля, и разъединяют насос с электродвигателем.

Насос Гундфос и комплектующие к нему

Откручивают отверткой резьбовую пробку, открывают заливочное отверстие и через него шприцем заливают жидкость. Покачивая двигатель, удаляют из него воздух. Устанавливают на место и затягивают пробку. Собирают электродвигатель с насосом.

Подключение насоса к электродвигателю

Двигатель аккуратно фиксируют в горизонтальном положении в тисках. Вал двигателя обмазывают специальной смазкой, которая должна идти в комплекте и приворачивают насос, захватив край рожковым или разводным ключом. Если части соединены правильно, зазора между элементами не остается.

Схема: подключение глубинного насоса для дачной скважины

Подключение кабеля и монтаж защитной планки.

Перед тем как подключать кабель нужно убедиться, в гнезде штекерного разъема отсутствует пиль или влага, в противном случае его предварительно чистят. Кабель вставляют в разъем, благодаря позиционирующим элементам невозможно ошибиться в их состыковке, кроме этого, если они соединены верно, в местах стыка не остается даже минимального зазора.

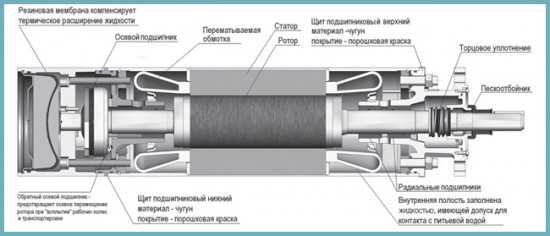

Схема: двигатель погружного насоса

Кабельный штекер фиксируют к разъему четырьмя гайками. Поверх прикладывают защитную планку, ее лапки должны легко зайти в соответствующие пазы на верхней кромке гильзы насоса. Планку прикручивают к кабельному штекеру и входному фильтру.

Соединение насоса с трубопроводом

Погружной кабель и кабель двигателя герметично соединяют термоусадочной муфтой. Для соединения насоса с напорной трубой используют переходник. Если труба полимерная подбирают обжимную муфту. При подключении к трубе с фланцевым соединением, на фланцах проделывают пазы, в которых размещают погружной кабель и трубку уровня воды, если таковая имеется. Нагнетательный шланг подводят и подсоединяют к гидроаккумулятору.

Соединение глубинного насоса с трубой

Важно! Кабель электропитания к напорной трубе фиксируется хомутами. На полимерных трубах с шагом три метра, а на трубах с фланцевым соединением сверху и снизу каждого фланца.

Погружение и установка насоса для скважин

Насос погружают в скважину на глубину, которая указана в техническом паспорте данной модели, и фиксируют в вертикальном положении. Надлежащее охлаждение двигателя обеспечивает достаточный промежуток между корпусом насоса и стенками скважины.
После погружения трос фиксируют на кронштейне оголовка обсадной трубы.

Подключение электроснабжения к насосу

Перед подключением необходимо ознакомится с техническими характеристиками конкретного прибора, все данные о питании, максимальном токе и коэффициенте мощности берут из паспорта устройства. Реле защиты, через которое буде подключен агрегат, должно срабатывать, как при аварийном переменном токе, так и при пульсации постоянного.

Схема: система подключения глубинного насоса

Такие приборы имеют специальную маркировку. Большинство моделей насосов Грундфос выпускаются со встроенным тепловым реле, по
этому дополнительная защита им нужна.

Электродвигатели в агрегатах Гундфос оборудованы встроенным пускателем и подключаются к сети через выключатель. Пуск и остановка осуществляется через реле давления. После подключения и проверки, насос аккуратно опускают в скважину. Фиксируют трос на оголовке, запускают и проверяют работоспособность всей системы.

Обзор насоса Гундфос: видео

Насосы для полива: фото

sandizain.ru

Насос Погружной Скважинный: Характеристики, Выбор, Крепление

Схема установки погружного насоса

Такие конструкции, как насосы погружные скважинные используются для выкачивания воды с большой глубины. Основной характеристикой оборудования является его высокий напор. Покупка насоса оправдывается в том случае, когда появляется необходимость перекачать воду с глубины, не менее 15-ти метров.

Основные отличительные характеристики скважинных насосов

Когда используется насос, он должен полностью погружается в воду, но необходимо проследить за тем, чтобы вода не контактировала с электрической частью.

Основные характеристики оборудования:

• Насос погружной центробежный скважинный на сегодняшний день чаще встречается в компактном виде. Несмотря на свои габариты, оборудование отличается высокой производительностью и качеством.
• Цена зависит от самой модели и технических характеристик. Для загородных домов, рациональнее использовать именно скважины. Учитывая, что поверхностные работы здесь невозможны, применяются именно насосы скважинные, погружные.
• Чаще всего глубинные насосы встречаются многоступенчатыми, а на стоимость влияет мощность конструкции.

Примечание. В основном, погружные скважинные насосы встречаются с 20-ю и более действующих ступеней.

Оснащение необходимо для качественной перекачки с большой глубины и создания необходимого давления в самой системе. Встречаются и промышленные модели, которые применяются на глубине более 300 метров.

Виды насосов для скважин

Как определиться с выбором погружного насоса

Перед выбором оборудования лучше всего ознакомиться с его основными видами, которые чаще применяются в быту.

Рассмотрим подробнее:

• Насос погружной центробежный скважинный применяется для перекачки воды без примесей грязи и предназначены для скважин диаметром от 8 см.
• Погружные шнековые оборудования предназначены для перекачки жидкости с содержанием примесей, не более 300 грамм.
• Еще один вид оборудования, вихревой насос, оснащенный одним или несколькими колесами для работы. Данные конструкции применяются для перекачки жидкости в чистом виде, без примесей.

Следует приобретать оборудование предназначенное:

• Для отопления и водоснабжения в частных загородных домах. Для некоторых поселков погружные насосы для скважин, это единственный способ подачи воды.
• Для оросительных конструкций.

Примечание. Автоматика для погружных и скважинных насосов применяется в совокупности с работой резервуаров.

Основные преимущества скважинных насосов:

• Данное оборудование обеспечивает нужный напор жидкости, даже если сама скважина будет отдалена.

Длительный эксплуатационный период позволит позабыть о проблемах с водоснабжением.

Выбор и монтаж оборудования

Схема подключения погружного скважинного насоса

Установка и выбор насоса для скважины зависит от множества факторов.

Рассмотрим, что нужно предусмотреть:

• Необходимый напор воды.
• Где должно быть расположено оборудование.
• Какие могут быть потери напора из-за технологического трения в трубах.
• Скачки давления из-за включения и выключения оборудования.
• Надежность и удобства в эксплуатационный период.
• Цена и производитель.

Если насос выбирается для личных нужд в загородном доме, то скважинную модель следует выбирать по следующим параметрам:

• Обязательно нужно обратить внимание на исходные размеры оборудования, насос устанавливается с определенным технологическим допуском.
• Важную роль играет мощность источника электричества, так как насосы встречаются с одной фазой и тремя фазами.
• Мощность оборудования, параметр необходимо определить заранее, исходя из расчета напора и потребления воды.

Соотношение стоимости и качества также играют роль.

Какие встречаются виды бытовых конструкций и особенности их установки

Какие встречаются виды бытовых конструкций

Для бытового водообеспечения, оборудование можно поделить на погружные и поверхностные конструкции.

Подробнее:

• Поверхностные насосы используются для небольшой глубины (около 8 м) и установка производится вне источника.
• Погружные скважинные полностью погружаются на дно и предназначаются для поднятия жидкости со значительной глубины.

Примечание. Бывают случаи, когда скважинные конструкции в горизонтальном положении применяют для забора жидкости из открытых водоемов. Если жилье расположено далеко, то понадобится конструкция большой мощности.

Бытовые скважинные насосы обладают рядом неоспоримых преимуществ:

• Годятся для водозабора большой глубины.
• Легкость установки, работу можно произвести своими руками.
• Обладают малым шумовым уровнем.
• Отсутствие трущихся частей.
• Длительный эксплуатационный период.

Примечание. Важно, чтобы установка производилась грамотно, здесь понадобятся определенные знания и соблюдение точной технологии. Дополнительно по установке рекомендуется просмотреть видео в этой статье.

Не правильная установка и применение плохого материала может привести к определенным негативным результатам:

• Оборудование преждевременно выйдет из строя.
• Обрыв.
• Оборудование невозможно будет поднять при демонтажных работах.

На финише, все работы по бурению и организации скважины нужно будет начинать сначала.

Инструкция по монтажу скважинного насоса

После того, как выбрано оборудование, подходим еще к одному ответственному шагу по организации сборки и установки.

Совет. Оборудование должно устанавливаться ниже показателя уровня воды, на расстоянии не менее 1 м от дна. Данные меры предосторожности понадобятся для того, чтобы осадочный грунт не скапливался на дне скважины.

Проведение работ:

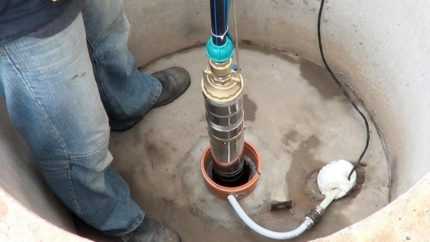

• В скважину вместе с насосом опускают ПВХ трубу, по которой будет подниматься, электрический кабель, трос для страховки и вода.

Внимание! При установке необходимо позаботиться об обратном клапане, который защитит систему от гидравлических ударов.

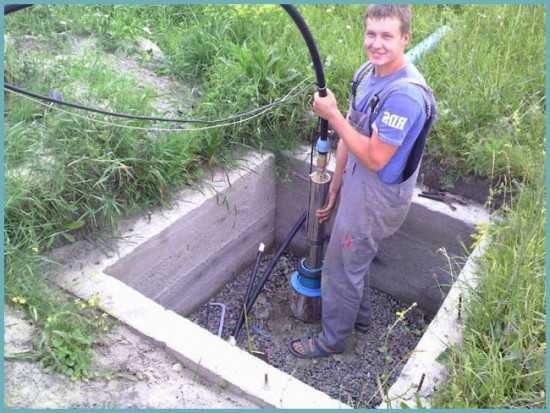

• Водопровод на даче должен быть заранее проложен на глубине 1,5 (не меньше) уровня промерзания.
• Перед установкой насоса необходимо тщательно подготовить скважину и очистить ее от песка.
• После чего, устанавливается погружной насос на дно, и монтируется защитное пусковое устройство, и регулируются все работы.
• Если в системе не предусмотрен обратный клапан, то его обязательно необходимо после монтажа установить самостоятельно.
• После проведения всех работ в напорном баке регулируется давление (величина составляет 0,9 единиц). Как только показатель отрегулирован, можно подключать насос.

Примечание. Еще одной особенностью погружных насосов является его способность проводить охлаждение двигателя одновременно с перекачиванием жидкости. Это обеспечит защиту оборудованию при продолжительной работе.

• Насос оснащен также поплавковым выключателем, обеспечивающим защиту оборудованию во время резкого падения уровня воды. Единственным недостатком является сложность проведения работ по профилактике и ремонту.

Независимо от того, какая выбрана конструкция, рекомендуется правильно выверить точку эксплуатации:

• Определить расход воды.
• Определить давление по показателям манометра.
• Определение потребления тока.

Правильная фиксация и подключение

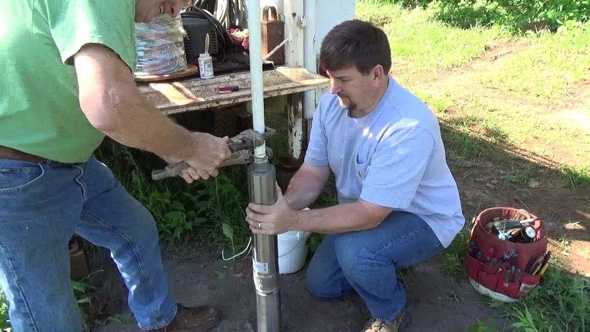

Необходимо помнить о том, что держится насос в скважине не за счёт резьбы, и тем более, кабеля. На его корпусе есть монтажные «ушки», предназначенные для крепления к нему страховочного троса — только он и должен нести всю нагрузку.

Крайне важно, чтобы страховка была надёжно закреплена, так как в случае отрыва достать насос из скважины, не повредив его, попросту невозможно.

Зажимы на металлическом тросе

• Для фиксации металлического троса на монтажных петлях насоса используют специальные металлические зажимы. В них заводят концы страховки и зажимают их с помощью резьбы. Если же страховка полимерная, её концы склеивают и запаивают. Во избежание перехлёста страховочного троса с электрокабелем, их через определённые промежутки фиксируют к трубопроводу хомутами. Снаружи трос крепится за специальную петлю к оголовку скважины.

Крепление погружного насоса к оголовку

• Кстати, о кабеле. Даже если он прилагается к насосу в комплекте, то его длины, как правило, не хватает. Производителю ведь неизвестно, на каком удалении от дома находится ваша скважина и какая у неё глубина. Так что, покупать провод приходится самостоятельно.
• Его длина должна учитывать протяжённость вертикального и горизонтального участка трассы, с небольшим запасом на возможный перехлёст. Сечение кабеля подбирается по таблице, с учётом его длины, номинального тока и мощности двигателя насоса. При его подключении к насосу необходимо принять меры к обеспечению герметичности соединения, для чего используют кабельные заливные муфты.

В случае необходимости демонтаж насоса производится в обратном порядке: отключается питание, отвинчивается оголовок скважины. Затем, путём разборки резьбовых соединений и сматывания кабеля, колонна труб осторожно вынимается. Видео инструкция на эту тему даст вам более полное представление об этом процессе.

Про автоматизацию

Понятно, что постоянно контролировать и поддерживать в ручном режиме бесперебойное функционирование всей системы водоснабжения достаточно сложно. Как выбрать погружной насос для скважины согласно автоматизации процесса.

Обращаем внимание на автоматизацию процесса

Внимание: Обычно насосы оснащаются двумя основными элементами – реле давления и гидроаккумулятором.

Итак:

• Если вкратце, то первый позволяет контролировать режим работы насоса с учетом давления в системе. Второй – регулирует давление в системе и предохраняет насос от слишком частых включений, за счет чего снижается риск возникновения гидроударов и увеличивается эффективность и срок эксплуатации насоса.

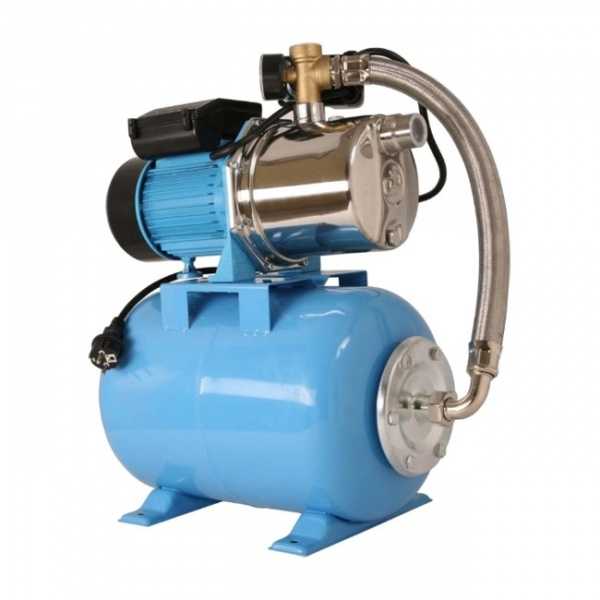

• В итоге получаем полноценную насосную станцию (НС). Составляющие НС есть в свободной продаже, следовательно, ее можно собрать самим.
• В некоторых моделях реле и гидроаккумуляторы заменены электронной системой контроля, выполняющей те же функции. Они более точно регулируют напор воды.
• Существуют и более сложные и дорогостоящие системы контроля и управления, которые способны работать автономно или с минимальным вмешательством человека. Такие насосные станции называют автоматическими (АНС).

В случае, когда параметры работы превышают нормы и отличаются от исходных параметров производителя, рекомендуется на выходе из скважины прикрыть задвижку оборудования. Это позволит выровнять правильную функциональность рабочей точки. Также необходимо позаботится о пускателе с защитой, и настроить его правильно.

moikolodets.ru
