Трубы гофрированные из ПВХ
Шланг гофрированный ПВХ с кондуктором.
Таблица выбора минимального диаметра гофрированных труб в зависимости от площади сечения и количества жил кабеля (Информация приведена для кабеля типов NYM, ВВГ, а также проводов типов ПВС, ПВ3, ПВ1)
| Площадь поперечного сечения провода, кв. мм | Количество проводов, шт. | Внешний диаметр трубы, мм |
| 1,5 | 2/3/4/5 | 16/16/20/20 |
| 2,5 | 2/3/4/5 | 16/16/20/25 |
| 4 | 2/3/4/5 | 20/20/25/25 |
| 6 | 2/3/4/5 | 20/25/32/32 |
| 10 | 2/3/4/5 | 25/32/32/40 |
| 16 | 2/3/4/5 | 32/32/40/40 |
| 25 | 2/3/4/5 | 32/40/50/50 |
| 35 | 2/3/4/5 | 40/50/50/63 |
| 50 | 2/3/4/5 | 50/50/63/63 |
| 70 | 2/3/4 | 50/63/63 |
| 95 | 63/63 | |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Технические параметры:
| Условия изготовления гофры: | ТУ 2247-001-97341529-2008 |
Материал гофры: | Поли Винил Хлорид самозатухающий. |
Диапазон температур применения гофры: | от -40° C до +45° C |
Температуре окружающей среды при монтаже: | -5° C до +60° C |
Степень защиты от воздействия окружающей среды: | IP55 по ГОСТ 14254 (МЭК 529) |
Минимальный радиус изгиба на 360 градусов: | радиус изгиба равен трем наружным диаметрам трубы |
Протяжка (в гофре с зондом): | стальная проволока 2 класса, диаметром 0,9 мм – ГОСТ 9389-75 |
Нагревостойкость и огнестойкость: | по ГОСТ Р 50827 (МЭК 670-89) |
Цвет гофры: | серый RAL 7035 |
Срок хранения упакованной гофры: | 2 года в упаковке изготовителя |
Габаритные размеры гофрированных труб:
| Продукция | Внешний диаметр гофры D, мм | Внутренний диаметр гофры d, мм | Длина в бухте, м | ||||||||||||||||||||||||||||
|
|
|
|
| Трубы гoфрированные ПВХ с зондом (гофротрубы с протяжкой) | |||
| Труба гофрированная 16мм ПВХ (серая) с зондом легкая (арт.11601) | 61001 | 16мм | м |
| Труба гофрированная 20мм ПВХ (серая) с зондом легкая (арт.12001) | 61002 | 20мм | м |
| Труба гофрированная 25мм ПВХ (серая) с зондом легкая (арт.12501) | 61003 | 25мм | м |
| Труба гофрированная 32мм ПВХ (серая) с зондом легкая (арт.13201) | 61004 | 32мм | м |
| Труба гофрированная 40мм ПВХ (серая) с зондом легкая | 61005 | 40мм | |
| Труба гофрированная 50мм ПВХ (серая) с зондом легкая | 61006 | 50мм | м |
grand-energo.ru
Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж
Главная » Электрика » Гофрированная труба для прокладки кабелей и проводов
При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.
Зачем нужна гофра
Содержание статьи
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:
- При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
- При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.
Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение
- При укладке кабеля в стяжку или под пол, под отделку, гофру используют с несколькими целями. Во-первых, для защиты от сдавливания при заливке бетоном. Во-вторых, для возможности поменять кабель в случае его повреждения без разрушения пола. В-третьих, для защиты от повреждения.
- При наружной прокладке оболочка нужна для защиты кабеля от атмосферных воздействий (ультрафиолет) и механических повреждений.
- При открытой прокладке по воздуху необходима гофра с широким температурным диапазоном (чтобы выдерживала нагрев и мороз) и стойкость. к ультрафиолету. Если кабель подвешивается, необходимо еще и армирование — для увеличения несущей способности.
- При подземной прокладке важна водонепроницаемость, а также жесткость.
При прокладке жесткой гофры на поворотах лучше использовать специальные муфты
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
- Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
- Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
- Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
- Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
Кабельная гофра может быть с протяжкой (правильное название «зонд») и без
Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

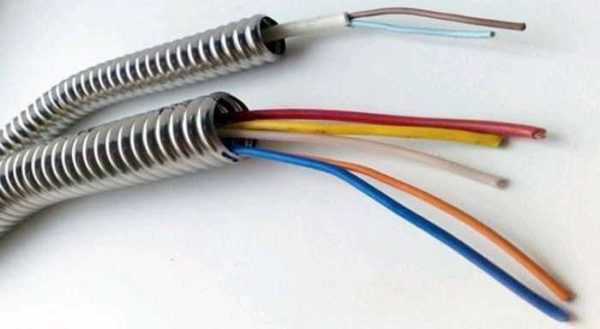

Металлическая и метало-полимерная гофра
Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.
Из каких материалов
Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.
- Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
- ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.
Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)
- ПНД (полиэтилен низкого давления). По цвету — оранжевые, черные, материал горючий, но стойкий к химическим воздействиям и воде. Область применения — прокладка в стяжке и штробах в негорючих стенах, открытая прокладка на улице.
- Металл (нержавеющая или оцинкованная сталь). Негорючий материал, стойкий к механическим и химическим воздействиям. Рекомендован для электропроводки в горючих строениях (деревянные, каркасные). Также хорош для прокладки на открытом воздухе.
Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.
Гофра для кабеля, размеры, цены
Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Цена на гофрированные электротехнические трубы зависит от многих факторов
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
- к осветительным приборам — 16 мм;
- к розеткам и включателям — не менее 20 мм;
Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников
- от главной распределительной коробки до следующей коробки, от щитка — не менее 25 мм;
- соединение между двумя электрощитками — не менее 32 мм, причем лучше иметь запасную вторую линию;
- проход через перекрытие этажей — жесткой гофрой не менее 40 мм в диаметре;
- укладка слаботочных кабелей (телефон, интернет, антенна, и т.п.) — от 25 мм.
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов
Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Цены
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.
Разные материалы, цвета, толщина стенки и разные цены
Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
| Название | Тип | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Назначение |
|---|---|---|---|---|---|---|---|
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | да | 2,4 руб | ||
| Труба гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | да | от 7,5 руб/м | 55 | для скрытой прокладки |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | да | от 8,9 руб/м | 55 | для скрытой проводки |
| Труба ПНД красная двустенная | жесткая | 50 мм | 41,5 мм | да | 78,5 руб/м | 44 | для скрытой прокладки |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | да | от 9,7 руб/м | 55 | скрытая прокладка |
| Труба ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | да | от 28 руб/м | 55 | открыта, Скрытая прокладка |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкость к ультрафиолету |
| Гофротруба полиамид | серая | 21,2 мм | 16,8 мм | да | от 48 руб/м | 68 | открытая, скрытая прокладка |
Монтаж гофротруб
При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
- Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.
Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов
- Повороты не должны быть расположены рядом. Расстояние между ними не менее 4-5 метров. Если есть необходимость сделать повороты рядом, возле них лучше поставить распределительную коробку или ревизионный лючок.
- Угол поворота — не менее 90°, радиус — чем больше, тем лучше.
- Если трассы для электропроводки и малоточных кабелей и проводов идут рядом, минимальное расстояние для прокладки двух рукавов гофры — 200 мм. Пересекаться они могут только под прямым углом.
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре
При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.
Как протягивать кабель в гофру
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
Это хоть и дешевый способ, но не лучший, так как стяжки лопаются
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
stroychik.ru
размеры, виды, советы по выбору
Монтаж электропроводки имеет массу тонкостей. Ведь монтер должен не только правильно собрать схему и подключить провода, но и сам монтаж должен соответствовать ПУЭ и обеспечивать безопасную эксплуатацию, а также исключать механические повреждения проводки. Одним из средств для защиты электропроводки и повышения пожарной безопасности является гофра для кабеля и проводов. В этой статье мы расскажем, что это такое, а также какие бывают виды и размеры гофротрубы.
Назначение гофры
Гофра для электропроводки в общем случае представляет собой трубу с оребрением. Она нужна для защиты кабеля или провода от механических воздействий, факторов окружающей среды, таких как повышенная температура и влажность. Также гофра выполняет роль дополнительного изолирующего слоя хоть и слабую, но это не является её основной функцией. Еще она является защитой проводки от пожара. Такое свойство обеспечивается благодаря использованию соответствующих материалов, которые при повышении температуры или возгорании кабеля начинают оплавляться и выделять вещества, препятствующие горению.
Для соединения нескольких отрезков гофротрубы, прокладки кабеля в ней под прямым углом и отвода от линии используют соответствующие муфты, повороты и тройники. Если монтаж выполнен правильно, а на концах надеты заглушки с прорезью, то обеспечивается дополнительная защита линии от воздействия влаги.
Виды и типы гофротрубы
Гофру для кабеля различают по следующим параметрам:
- Диаметру.
- Толщине стенок.
- Используемым материалам.
- Цвету.
- Устойчивости к нагрузкам.
Гибкость гофры и её устойчивость зависит от толщины стенок и материала, из которого она изготовлена. От используемых материалов зависит то, в каких условиях она может использоваться.
Классификация по материалу и его основные характеристики:
- ПВХ — это наиболее распространенный вариант. Не горючая и относительно дешевая гофра для проводки. При воздействии УФ-излучения разрушается, что вносит ограничения по уличному применению.
- Полиэтилен и полипропилен (ППР). Различают гофрированную трубу из полиэтилена низкого (ПНД) и высокого (ПВД) давления. Эксплуатируются в температурном диапазоне от -40 до +45 градусов Цельсия. Устойчивы к УФ-лучам, кислотам, маслам и растворителям. Различают по цветам: черные и двухслойные красные – полиэтилен, а синие – полипропилен.
- Металлическая гофра. Ее еще называют металлорукавом. Она обеспечивают хорошую защиту кабеля от механических повреждений. Устойчива к активным веществам и маслам.
Интересно! Маркировка металлорукавов расшифровывается так: РЗ-Ц, РЗ-ЦХ, РЗ-ЦА – из оцинкованной стали; РЗ-СЛ и РЗ-СЛ-Х – из стальной луженой ленты; РЗ-ЦП – с ПВХ изоляцией, для герметизации.
По количеству слоёв различают:
- Однослойные. ПВХ рукава чаще всего состоят именно из одного слоя, при этом его толщина может быть разной.
- Двухслойные. Пример — труба ПНД с двойной стенкой.
По устойчивости к нагрузкам:
- Легкие (до 320 Н/ 5 см2) – стенки тонкие и гибкие. Их укладывают на подвесных потолках и в гипсокартоновых конструкциях.
- Средние (до до 750 Н/ 5 см2) – укладываются в штробу.
- Тяжелые (выдерживают до 1250 Н/ 5 см2) – самые жесткие, укладывают в бетонных стяжках.
- Сверхтяжелые армированные (до 4000 Н/ 5 см2 и выше). Прокладываются под землей или подвешиваются на опорах при наружной прокладке.
Ещё один фактор — это разновидности гофры по цвету. Нормативно это не закреплено, но обычно серые и белые гофры из ПВХ, красные, черные и синие из полиэтилена. Бывают и цветные модели, это зависит от того, какой краситель добавляется в массу на производстве. Можно использовать определённые цвета для каждого типа линий:
- Белый – освещение и интернет.
- Серая или черная – розетки, цепи общего назначения.
- Зелёный – информационные кабели и телефония.
- Красная – для наружного применения.
На практике такое разделение встречается не часто.
Толщина стенки гофры лежит в пределах 5-15 мм. Внешний диаметр для ПВХ-гофры лежит в пределах 16-50 мм. Ниже приведена подробная таблица, в которой указан размерный ряд гофры для кабеля.
| Наружный диаметр | Внутренний диаметр |
| 16 | 10.7 |
| 20 | 14.1 |
| 25 | 18.3 |
| 32 | 24.5 |
| 40 | 31.5 |
| 50 | 39.6 |
Размерный ряд металлорукавов:
| Наружный диаметр | Внутренний диаметр |
| 9.8 | 5.1 |
| 11.0 | 7.7 |
| 13.5 | 9.7 |
| 15.6 | 11.7 |
| 19.0 | 14.7 |
| 22.0 | 18.0 |
| 38.0 | 31.5 |
| 45.0 | 37.5 |
| 58.0 | 49.5 |
| 71.5 | 62.5 |
| 87.5 | 78.0 |
Также различают варианты с зондом и без. Зонд часто называют протяжкой для провода. Это тонкая стальная проволока, к которой привязываются провода и с её помощью проводка затягивается в рукав. Это особенно удобно при использовании проводников с гибкими многопроволочными жилами.
Какую выбрать гофру
Чтобы разобраться, какую гофрированную трубу купить: ПНД или ПВХ, рассмотрим типовые применения для разных видов гофры.
ПВХ подходит для:
- Прокладки наружной проводки в деревянном доме.
- Для подключения электропроводки светильников в подвесном потолке и за панелями из пластика и ГКЛ.
- Электромонтажа в бане, в ванной и других местах с повышенной влажностью.
- Она наиболее распространенная и чаще всего используется при монтаже в квартире или в доме.
- Для наружных работ, но при условии, что попадание прямых солнечных лучей минимизировано.
ПНД или ПВД в том числе двухслойные подходят для прокладки кабеля в земле (в траншее) и на улице.
Металлорукав используют для прокладки проводов и кабелей в местах с повышенной вероятностью возникновения механических повреждений. Можно использовать во взрывоопасных помещениях. Есть варианты с фланцами на концах и герметизирующим слоем – для использования в сырых местах. Поэтому нельзя чётко сказать какая лучше, у каждой гофры своё применение.
Важным моментом является правильный выбор диаметра гофры под кабель. Чтобы проложить кабель таким способом он должен влезть в гофрированную трубу, к тому же иногда требуется проложить несколько проводов в одной трубе. Для одного провода нужно:
- Определить внутренний диаметр гофры.
- Определить внешний диаметр кабеля.
В таблице ниже приведены внешние диаметры популярной кабельной продукции.
| Тип | Внешний диаметр, мм |
| ВВГ 3х1.5 | 8 |
| ВВГ 3х2.5 | 9.4 |
| ВВГ 3х4 | 10.8 |
| ВВГ 3х6 | 11.9 |
| ПВС 3х1.5 | 8.2 |
| ПВС3х2.5 | 9.8 |
| ПВС 2х2.5 | 9.1 |
| ВБбШв 3х4 | 15.5 |
| ВБбШв 3х6 | 16.5 |
Например, для прокладки электропроводки из одного ВВГ 3х4, нужна гофра с наружным диаметром 20 или 25 мм, а для ВБбШв 3х6 – 25-32 мм.
Тогда как для прокладки нескольких проводов нужно пользоваться следующим алгоритмом:
- По внешнему диаметру вычисляем общую площадь сечения кабеля и площадь сечения отверстия гофры.
- Проводка не должна заполнять гофротрубу более чем на 35%, подробнее в ПУЭ 2.1.61.
Для примера решим задачу:
Нужно проложить электропроводку для подключения нескольких мощных прожекторов, есть провод ПВС 2х2,5, сколько их поместится в ПВХ-гофре диаметром 50 мм?
Исходя из таблиц выше, определяем внешний диаметр провода и внутренний гофры:
ПВХ 2х2.5 – 9.1
Гофры – 39.6
Sпровода= (п*d^2)/4 = (3.14*9.1^2)/4=65 кв. мм
Sгофры=(3.14*39.6^2)/4=1231 кв. мм.
При этом можно заполнить лишь 35% площади:
1231*0.35=430 кв.мм
Тогда количество проводов в одной гофре равно:
430/65=6.61
Отсюда следует, что в гофру 50 мм можно ввести до 6 проводов ПВС 2х2.5.
Теперь вы знаете, как выбрать гофру для кабеля, а также какие размеры и виды изделий существуют на сегодняшний день. Напоследок рекомендуем просмотреть полезные видео по теме:
Материалы по теме:
Нравится(0)Не нравится(0)samelectrik.ru
Гофра диаметр 16 электромонтажная со склада, доставка по РФ
16 мм – минимальный диаметр для электротехнической гофры(если не считать трубы для авто-промышленности, шде часто используют меньшие диаметры). Он чаще всего используется для прокладывания кабелей и проводов к осветительным приборам (2-3х1,5) и для защиты слаботочных сетей. Гофра с таким диаметром рекомендована для коаксиальных, сигнальных и телефонных сетей. Но кроме диаметра, она обладает и рядом других характеристик.
Толщина стенок
Все трубы на 16 мм по этому параметру делятся на легкие и тяжелые. Легкие обладают стандартной толщиной стенки и предназначены для прокладывания силовых и слаботочных электросетей открытым способом или полускрытым способом. Легкая гофра с диаметром 16 мм отличается не только меньшей прочностью, но и меньшей ценой.
Гофра на 16 мм тяжелой серии предназначены для прокладывания сетей в более агрессивных условиях. Они используются для устройства каналов в толще бетона или в штробах под штукатурным слоем. Большая толщина стенки позволяет такой трубе лучше переносить статические механические нагрузки.
Цвет материала
В большинстве своем гофра с диаметром 16 мм производится в черном или сером цвете. Цвет трубы зависит от красителей, добавляемых на этапе производства. Особая цветовая маркировка производится только в случае специальных требований к заказам на большие партии продукции. Кроме того, некоторые производители используют различный цвет для идентификации конкретного типа продукции.
Несмотря на то, что цвет гофротрубы на 16 мм не влияет на ее характеристики, по нему можно приблизительно оценивать качество продукции. Наличие неоднородных пятен или разводов может свидетельствовать о том, что производитель использует сырье низкого качества или пренебрегает технологическим процессом.
Тип используемого материала
Практически все полимерные электротехнические гофрированные трубы с диаметром 16 мм производятся из поливинилхлорида (ПВХ) или полиэтилена низкого давления (ПНД).ПВХ более дешев, не поддерживает горение, но менее устойчив к температурным и ультрафиолетовым воздействием. К тому же, в его состав входит хлор, который в процессе нагрева высвобождается в окружающую среду, образуя вредные соединения.
ПНД не выделяет вредных веществ, устойчив к низким температурам и не подвержен влиянию УФ излучения. Но он поддерживает и распространяет горение. Однако структура материала позволяет моделировать его свойства при помощи специальных присадок, добавляемых в пластикат. С их помощью получают такие типы материала:
трудногорючий (FR) обладает пониженной горючестью;
атмосферостойкий (UF) обладает еще более высокой устойчивостью к УФ и губительному влиянию температур;
атмосферостойкий и трудногорючий (FR UF) в комментариях не нуждается.
В отдельный тип материала выделяются безгалогенные (HF) гофрированные трубы с диаметром 16 мм, цена которых несколько выше. В их составе и продуктах горения отсутствуют галогены. Эти вещества высвобождаются под действием высоких температур, и создают соли тяжелых металлов и другие вредные соединения. Исключение галогенов из состава полимеров в значительной степени повышает безопасность гофры для человека, окружающей среды и сложного оборудования. Кроме того, безгалогенные трубы могут быть трудногорючими и атмосферостойкими.
Таким образом, гофрированная электротехническую гофру с диаметром 16 мм можно купить в массе различных модификаций, каждая из которых предназначена для определенных условий. К примеру, для прокладывания электросети в бетонной стяжке будет использоваться тяжелая ПВХ труба, а для открытого прокладывания вне помещения атмосферостойкая ПНД.
www.220.ru
Таблицы диаметров металлорукава, гофротрубы, трубы ПВХ.
Как выбрать металлорукав, гофрированную трубу, трубу жесткую ПВХ:
При выборе необходимого диаметра кабеленесущих систем, а именно – металлорукава, гофрированной трубы, трубы жесткой ПВХ – необходимо руководствоваться следующим правилом: площадь кабеля, провода (рассчитанная относительно наружного диаметра кабеля) должна занимать не более 30% площади металлорукава, гофрированной трубы, трубы ПВХ (рассчитанная относительно внутреннего диаметра). Площадь рассчитывается по формуле:
где
Смотрите таблицы соответствия кабеля и кабеленесущих систем.
Таблица наружного и внутреннего диаметров металлорукава.
| Наименование | Наружный диаметр, мм | Внутренний диаметр, мм |
|---|---|---|
| Металлорукав 6 | 9,8 мм | 5,1 мм |
| Металлорукав 8 | 11,0 мм | 7,7 мм |
| Металлорукав 10 | 13,5 мм | 9,7 мм |
| Металлорукав 12 | 15,6 мм | 11,7 мм |
| Металлорукав 15 | 19,0 мм | 14,7 мм |
| Металлорукав 18 | 22,0 мм | 18,0 мм |
| Металлорукав 25 | 30,3 мм | 24,5 мм |
| Металлорукав 32 | 38,0 мм | 31,5 мм |
| Металлорукав 38 | 45,0 мм | 37,5 мм |
| Металлорукав 50 | 58,0 мм | 49,5 мм |
| Металлорукав 63 | 71,5 мм | 62,5 мм |
| Металлорукав 80 | 87,5 мм | 78,0 мм |
| Наименование | Наружный диаметр, мм | Внутренний диаметр, мм |
|---|---|---|
| Гофротруба ПВХ 16мм | 16,0 мм | 10,7 мм |
| Гофротруба ПВХ 20мм | 20,0 мм | 14,1 мм |
| Гофротруба ПВХ 25мм | 25,0 мм | 18,3 мм |
| Гофротруба ПВХ 32мм | 32,0 мм | 24,5 мм |
| Гофротруба ПВХ 40мм | 40,0 мм | 31,5 мм |
| Гофротруба ПВХ 50мм | 50,0 мм | 39,6 мм |
| Наименование трубы жесткой | Наружный диаметр, мм | Внутренний диаметр, мм | Толщина стенки трубы, мм |
|---|---|---|---|
| Труба жесткая 16х1.2х2900мм | 16 мм | 13,6 мм | 1,2 мм |
| Труба жесткая 20х1.4х2900мм | 20 мм | 17,2 мм | 1,4 мм |
| Труба жесткая 25х1.5х2900мм | 25 мм | 22,0 мм | 1,5 мм |
| Труба жесткая 32х1.6х2900мм | 32 мм | 28,8 мм | 1,6 мм |
| Труба жесткая 40х1.8х2900мм | 40 мм | 36,4 мм | 1,8 мм |
| Труба жесткая 50х2.0х2900мм | 50 мм | 48,0 мм | 2,0 мм |
| Труба жесткая 63х2.3х2900мм | 63 мм | 60,7 мм | 2,3 мм |
nano-siti.com
Трубы гофрированные ПНД
Описание
Трубы гибкие гофрированные ПНД служат для одиночной прокладки в них скрытым, полускрытым, открытым способами в стационарных электроустановках бытового и аналогичного назначения, эксплуатируемых как внутри помещений, так и на открытом воздухе электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока величиной не более 1000 вольт и выполненных изолированными проводами.
Преимущества:
1. Исполнение с зондом — облегченная протяжка кабеля после монтажа конструкции; исполнение без зонда — возможность использования многоразовой протяжки.
2. Простота и удобство монтажа при минимальном использовании аксессуаров.
3. Дополнительная защита кабеля от механических повреждений.
4. Материал трубы является отличным диэлектриком.
Номенклатура
| Изображение | Наименование | Внешний ∅ (D), мм | Внутренний диаметр d, мм | Масса нетто, м.п. |
|---|---|---|---|---|
| Труба гофр.ПНД с зондоцм d16мм (100м) | 16±0,4 | 10,7±0,3 | 0,033 | |
| Труба гофр.ПНД с зондом d20мм (100м) | 20±0,4 | 14,1±0,3 | 0,046 | |
| Труба гофр.ПНД с зондом d25мм (50м) | 25±0,4 | 18,3±0,4 | 0,058 t | |
| Труба гофр.ПНД с зондом d32мм (25м) | 32±0,4 | 24,3±0,4 | 0,092 | |
| Труба гофр.ПНД с зондом d40мм (15м) | 40±0,4 | 31,2±0,4 | 0,11 | |
| Труба гофр.ПНД с зондом d50мм (15м) | 50±0,5 | 39,6±0,4 | 0,16 | |
| Труба гофр.ПНД с зондом d63мм (15м) | 63±0,4 | 50,6±0,4 | 0,23 |
Технические характеристики
| Параметры | Значения |
|---|---|
| Степень защиты по ГОСТ 14254-96 | IP55 |
| Ударопрочность при -25 °С, Дж | не менее 0,5 |
| Тип материала | полиэтилен низкого давления ПНД |
| Цвет | RAL 7021 |
| Минимальный радиус изгиба | 3 диаметра |
| Контактируемые среды | невзрывоопасная среда, не содержащая токопроводящей пыли и химически активных веществ |
| «Температура монтажа», °С | от -40 до +90 |
| Диапазон рабочих температур, °С | от -40 до +45 |
| Упаковка | полиэтилен |
| Климатическое исполнение | УХЛ2 по ГОСТ 15150-69 |
Габаритные и установочные размеры
Особенности эксплуатации и монтажа
1. При прокладке гофрированных труб EKF-Plast следует избегать острых углов, а также близкого расположения нескольких углов. Рабочее расстояние для протяжки провода в трубе составляет 20 — 25 м с максимальным количеством правильно сопряженных 4 — 5 углов. При необходимости увеличения длины цельного отрезка трубы и количества углов, следует устанавливать распаечные коробки на углах или наместах, близких к середине цельного отрезка трубы. Недопустима протяжка в одной трубе одновременно нескольких сетей. Прокладка каждого вида коммуникаций производится в своих, предназначенных только для этих целей, трубах и коробках на определенном расстоянии друг от друга. Внутренние коммуникации, созданные на основе гофрированных труб, позволяют использовать взаимозаменяемуюпроводку на протяжении всего срока эксплуатации здания. При прокладке внутренних коммуникаций правила рекомендуют использовать крепежную клипсу соответствующего диаметра в соотношении 3 шт на 1 п. метр.
2. К осветительным приборам, как правило, подводится труба диаметром 16мм. К выключателям и розеткам подводится труба диаметром не менее 20мм. Соединение основной распределительной коробки с аналогичной в другом помещении и центральным распределительным щитом осущест- вляется посредством трубы диаметром 25мм, причем желательно проложить еще и резервную трубу. Для соединения электрощитов между собой рекомендуется использовать трубу диаметром не менее 32мм, причём также желательно проложить резервную трубу. Для осуществления соединений между этажами вместо дорогостоящей гладкой жесткой трубы часто используется гофрированная труба диаметром 40, 50 и 63м. Для прокладки телефонной, сигнализационной сетей используется труба диаметром 16мм. Для прокладки коаксиальной сети рекомендуется использование трубы диаметром не менее 25мм
Таблица выбора гофрированных труб в зависимости от количества проводов и размера сечения
| Площадь поперечного сечения провода, мм2 | Количество проводов, шт | Внешний диаметр трубы, мм |
|---|---|---|
| 0,5 | 2/3/4/5 | 16/16/20/20 |
| 2,5 | 2/3/4/5 | 16/16/20/25 |
| 4 | 2/3/4/5 | 20/20/25/25 |
| 6 | 2/3/4/5 | 20/25/32/32 |
| 10 | 2/3/4/5 | 25/32/32/40 |
| 16 | 2/3/4/5 | 32/32/40/40 |
| 25 | 2/3/4/5 | 32/40/50/50 |
| 35 | 2/3/4/5 | 40/50/50/63 |
| 50 | 2/3/4/5 | 50/50/63/63 |
| 70 | 2/3/4 | 50/63/63/td> |
| 95 | 2/3 | 63/63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
trans-ktp.ru
Труба ПВХ гофрированная тяжелая с протяжкой d16мм ДКС 91516, цена
Труба ПВХ гофрированная тяжелая с протяжкой d16мм ДКС 91516 Гофрированные трубы из ПВХ тяжелые с протяжкой предназначены для прокладки в них электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, величиной не более 1000 вольт, выполненных изолированными проводами, шнурами или кабелями. Конструкция: труба состоит из прочного спиралевидного ПВХ каркаса, залитого мягким ПВХ пластикатом. Прот…
Читать далее- Диаметр внешний
- 16 мм
- Диаметр внутренний
?
Внутренний диаметр – фактическая величина параметра, получаемая непосредственным измерением. Отрезок, соединяющий две точки на внутренней окружности и проходящий через центр окружности, а также длина этого отрезка.
- 10.7 мм
- Степень защиты
?
Классификация уровней защиты корпуса (оболочки) от воздействия различных негативных факторов, в частности воздействия влаги, прямого попадания воды, пыли, а также механического воздействия различных предметов. Указывается в виде маркировки с числами IP, где первое число характеризует защиту от механического воздействия, вторая – защиту от влаги.
- IP55
www.isolux.ru
