Воздуховод алюминиевый гофрированный - Воздуховоды

Каждый монтажник решал такую проблему, когда нужно обойти препятствие или повернуть систему вентиляции на определённый угол. Тут на помощь приходит алюминиевый гофрированный воздуховод, который обладает многими преимуществами над остальными воздуховодами. Во-первых они отлично гнуться — их можно согнуть в любую сторону или даже завязать узел, при этом воздуховод не только не сломается но и сохранит свои качества. Во-вторых благодаря гофрам воздуховод отлично справляется с линейными вытяжениями. И конечно же в-третьих, что очень важно, алюминиевые гофрированные воздуховоды обладают небольшим весом и высокой эластичностью, что облегчает их монтаж.

И это ещё не все их достоинства! (смотрите статью: Преимущества и недостатки алюминиевых гофрированных воздуховодов).

Естественно, что эти воздуховоды применяются почти везде: начиная от кухни в квартире и заканчивая большими промышленными предприятиями. Идеально подходят для пищевой, фармацевтической и других отраслей, где применяются для вытяжки паров , масла и бензина. Используют их как для приточной, так и для вытяжной вентиляции, также можно использовать в системах кондиционирования с давлением дл 10 кПа.

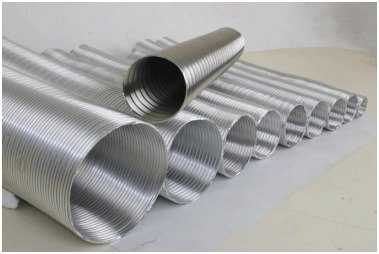

 Конструктивные особенности

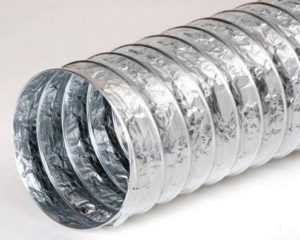

Изготавливают алюминиевые гофрированные воздуховоды из негорючей, стойкой к коррозийному воздействию алюминиевой ленты, толщиной стенки 0,06-0,12 мм. Выпускают воздуховоды только круглого сечения, за счет такой формы сохраняется жесткость и постоянство сечения воздуховода, а также благодаря этому воздуховод может сжиматься и растягиваться по своей продольной оси.  Диапазон диаметров удовлетворит любые требования. Воздуховоды выпускают диаметром 80, 100, 110, 120, 125, 130, 140, 150, 160, 180, 200, 250, 315 мм. Стандартная длина 1.0, 3.0 и 6.0 м , но можно встретить воздуховоды и 2.0 , 2.5 м длиной.

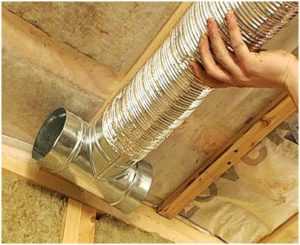

Особенности монтажа гофрированных воздуховодов

Хоть и алюминиевые гофрированные воздуховоды очень легко монтируются при помощи хомутов, соединительных лент и гибких вставок, необходимо знать несколько правил их монтажа:

  1. Чтобы обеспечить наиболее высокую производительность системы гофрированный воздуховод нужно растянуть, иначе алюминиевые складки будут увеличивать сопротивление воздуховода.
  2. Рекомендуется прокладывать гофрированный воздуховод одним куском трубы, если это возможно.
  3. При переходе воздуховода через конструкцию стены используйте стальные гильзы.
  4. Угол поворота должен быть не меньше диаметра вентиляционного рукава. Минимальный изгиб трубы зависит от диаметра и равен 0,7…0,85*D. 5. Не допускать провисания воздуховода.

Более подробное описание монтажа гибких воздуховодов читайте в нашей статье.

Заключение

Помимо лёгкости монтажа к факторам вызывающим симпатию к алюминиевым гофрированным воздуховодам можно отнести и цену. Поэтому нынче они так востребованы, и пользуются ими не только профессиональные монтажники но и обычные люди, которые делают вытяжку у себя на кухне. Из этого следует, что

гофрированные алюминиевые воздуховоды стали неотъемлемой частью вентиляционных систем.

Читайте также:

airducts.ru

гофрированная труба из нержавеющей стали для дымохода, жаростойкая гофротруба для вентиляции

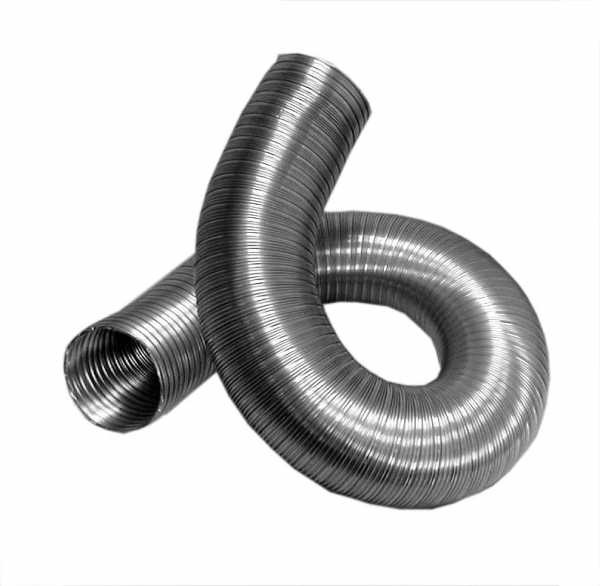

Гофра алюминиевая – предмет, который чаще всего используется для подключения к газовым колонкамПродукты сгорания, которые вырабатывают газовые приборы, в основном невидимы, однако это далеко не означает то, что они не скапливаются. А ведь угарный газ является очень опасным для человека. Именно по этой причине, любое оборудование газового типа должно быть оснащено дымоходом. На смену кирпичным дымоходам, которые сдали свои позиции, пришли гофрированные материалы, которые теперь присоединяют к вытяжным системам.

Гофра алюминиевая жаростойкая: особенности использования

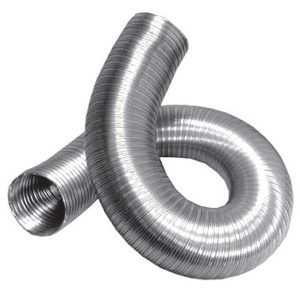

Гофрированная труба, которая создается из сплава алюминия, используется как установка для выведения продуктов газового сгорания. Она может быть установлена как в частных домах, так и на объектах промышленного типа.

Для того чтобы создать это изделие используют алюминиевую фольгу ширина которой составляет от 5 см, а ее толщина составляет всего 0.1 мм. Для придания особой жесткости гофру армируют спиралью, это позволяет изменить направление трубы дымохода. Внутри гофрированные трубы могут быть как гладкими, так и ребристыми. Производители выпускают трубы с разными размерами. На сегодняшний день вы можете приобрести трубу длиной от 80 до 300 мм. Этих показателей будет достаточно для того чтобы осуществить монтаж вентиляционной системы.

Гофра алюминиевая жаростойкая может устанавливаться как в частных домах, так и на объектах промышленного типа

Гофрированные трубы из алюминия популярными и причиной этому являются 6 фактов:

  • Небольшой вес, который не нуждается в специальных механизмах при монтаже;
  • Стоимость изделия доступна каждому, этого нельзя сказать об изделиях из цинка;
  • Труба эластична и способна подключиться к любой системе, где бы она ни находилась;
  • Благодаря своей конструкции, труба может сжиматься и растягиваться, в необходимом интервале, это дает возможность избежать непредвиденных трудностей в монтажных работах;
  • Материал стоек к внешним воздействиям;
  • Благодаря простоте установки, справиться с работой можно не имея определенных знаний.

Нужно сказать, что, не смотря на такой спектр положительных сторон, алюминиевая гофра имеет и несколько недостатков. К ним можно отнести недостаточное сопротивление к механическим повреждениям и большую теплопроводность. Так же следует принять к сведению, что максимальная температура, которую может выдержать этот материал – 500 градусов. Ее повышение приведет к тому, что начнет сгорать накопленная сажа, а за ней и стенки гофры, после этого в помещение начнет проникать угарный газ.

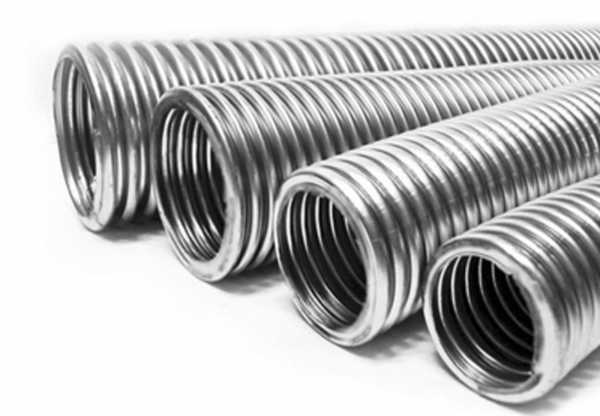

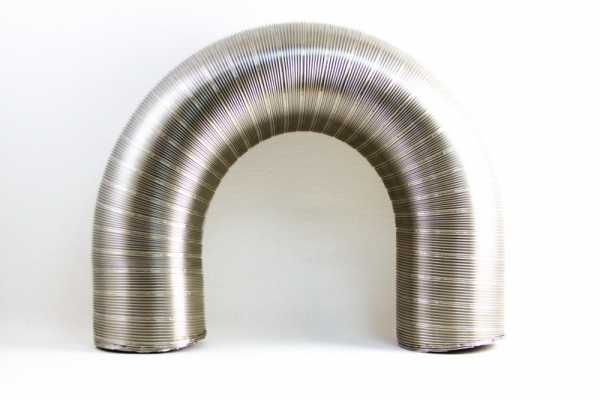

Гофрированная труба из нержавеющей стали для дымохода

Если говорить о конструктивных особенностях, то гофрированные трубы из нержавейки схожи с алюминиевыми, однако обладают и некоторыми отличительными качествами. Так, например, трубы из нержавеющей стали можно использовать при большой температуре, они могут выдержать показатель в 900 градусов и при этом не получат никакого повреждения. Что касается производительных качеств, то такие установки могут быть подключены к котлам, каминам и печам.

К положительным характеристикам так же можно отнести:

  • Простую состыковку при помощи адаптеров и хомутов;
  • Податливость к ремонту;
  • Не требовательность к комплектации.

Гофрированная труба из нержавеющей стали для дымохода может выдержать температуру в 900 градусов

Так же как и предыдущий вариант, труба из нержавейки имеет и ряд неоспоримых отрицательных моментов. Из всех можно выделить, то что стенки дымохода нуждаются в обязательном утеплении, так как на них часто появляется конденсат. И самым главным недостатком можно назвать их недолговечность.

Пластиковая гофротруба для вентиляции

Пластиковые гофротрубы изготовляются из поливинилхлорида. Их часто используют для того чтобы создать отвод пыли, воздуха, опилок или газа. Широко применяются они на предприятиях мебельного и химического типа, так как труба способна выдержать температуры от -20 до +65 градусов по Цельсию.

Материал, из которого происходит изготовление, отличается следующими качествами:

  • Прочностью;
  • Эластичностью;
  • Малым весом;
  • Химической нейтральностью;
  • Слабой горючестью;
  • Стойкостью к воздействию влаги.

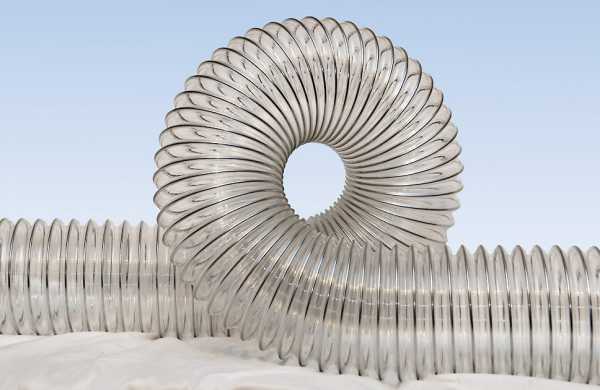

Пластиковая гофротруба для вентиляции эластичная и прочная

Благодаря тому, что трубы из пластика устойчивы к агрессивной среде, они считаются идеальными для проведения вентиляции на химическом производстве и в лабораториях, где есть большое скопление органических и неорганических кислот.

Какие требования выдвигает гофрированный дымоход из нержавеющей стали

Жаростойкая стальная, дымоходная гофротруба, а так же труба, в состав которой входит алюминий, идеально подойдет для газовой колонки, достаточно подобрать правильные размеры. Однако, в процессе установки дымохода, нужно соблюдать ряд важных правил. Любое отклонение инструкции может повлечь за собой попадание нежелательных веществ в жилое пространство.

Гофрированный дымоход из нержавеющей стали отлично подходит для газовой колонки

Правила заключаются в следующем:

  • Крепление нужно выполнять при помощи адаптера;
  • Диаметр канала должен соответствовать сечению выходящего отверстия в отопительном приборе;
  • Если есть межэтажное перекрытие, то труба должна быть помещена в пожаробезопасный материал;
  • Наружный защитный кожух должен быть обеспечен двойной толщиной стенок, чтобы сохранить целостность конструкции в случае повреждения одного из слоев;
  • Крепление гофротрубы к системе должно быть герметичным, это станет залогом того что не появится утечка угарного газа;
  • Радиус закругления должен быть не меньше чем ее диаметр;
  • Длина канала от нижней части до горизонтальной должна быть не менее 500мм;
  • Расстояние от потолка или стены до трубы должно быть не менее 50 см, это в том случае если они покрыты негорючим материалом;
  • Если стены не покрыты пожаробезопасным материалом, расстояние должно быть не менее 550мм;
  • Подсоединение к газовому прибору должно быть вертикальным;
  • Общая длина горизонтальных участков должна быть не более 3 м;
  • Наклон гибкого дымохода может составлять не более 0.01 градуса.

Соблюдая все эти правила, вы сможете добиться идеального соединения.

Преимущества алюминиевой гофры (видео)

Алюминиевая гофра на ряду и с другими разновидностями, как мы смогли убедиться, может быть использована не только для того чтобы произвести подключение газовой колонки. Благодаря этому элементу вы сможете произвести монтаж над вашим камином, печкой и другими приборами. Самое главное это четко следовать правилам, которые мы указали в статье и тогда эксплуатация будет правильной и длительной.


Добавить комментарий

teploclass.ru

Гофра для вытяжки алюминиевая: размеры и диаметры

Содержание статьи:

Сегодня главное место, где используется гофра это, безусловно, кухня. Именно здесь устанавливаются вытяжки. Современные системы водонагрева и отопления в основном работают на газе, что требует продуманной и надежной вентиляции. Отвод отработанного воздуха гарантирует гофра для вытяжки. Она состоит из прочных стальных колец с натянутым на них специальным покрытием. Основным материалом при изготовлении является ламинированная фольга, изготавливаемая из нескольких слоев. Хорошо продуманная конструкция дает возможность растягивать дымоход до трех метров.

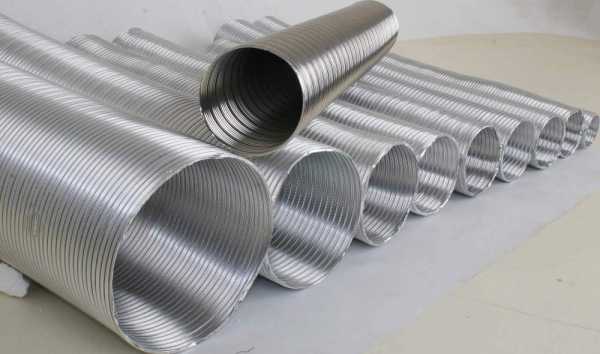

Алюминиевая гофра

Гофротруба очень востребована, особенно при установке систем вентиляции в труднодоступных местах. Благодаря своей универсальности монтаж может проводить специалист любой квалификации. Диаметр в каждом случае подбирается индивидуально и напрямую зависит от оборудования, к которому подсоединяется гофра. Современная промышленность выпускает два основных вида гофротрубы:

  1. Пластиковая.
  2. Алюминиевая.

Изделие из ПВХ не имеет ребер и представляет собой гладкую трубу с совершенно ровными стенками, что делает работу вентиляции полностью бесшумной. Однако у монтажников и населения наиболее популярна алюминиевая конструкция. Она отличается множеством положительных качеств, среди которых можно выделить:

  • высокую прочность при любом диаметре воздуховода;
  • не подвержена возгоранию, способна легко выдерживать высокие температуры;
  • прекрасная аэродинамика.

Технические параметры

  • Гофротруба способна отлично работать в высоком диапазоне температур от -30 до +250 градусов Цельсия.
  • Может использоваться в любом типе вытяжки в жилых помещениях или на промышленных предприятиях.
  • Размеры позволяют применять данную конструкцию в любом виде вентиляционного оборудования.

Собираясь приобретать гофру, следует помнить, что от правильно выбранного диаметра зависит качество и долговечность работы системы вентиляции.

В настоящее время выпускается четыре основных размера гофры, диаметром 10;12; 12,5; 15 сантиметров. В каждой инструкции, описывается какой именно диаметр оптимально подходит для установки системы вентиляции. Если установить трубу меньшего диаметра вентилятор станет работать со значительным усилием и может быстро выйти из строя.

Не существует ограничений по длине гофры, все зависит от расстояния между вентилятором и отверстием для вывода отработанного воздуха. При выборе гофры следует помнить, что чем больше изгибов и длиннее путь до выходного отверстия, тем менее продуктивной окажется работа вентиляции. При длинной трубе следует устанавливать вентилятор большей мощности для обеспечения хорошей работы системы.

На что обращать внимание при монтаже

Схема монтажа

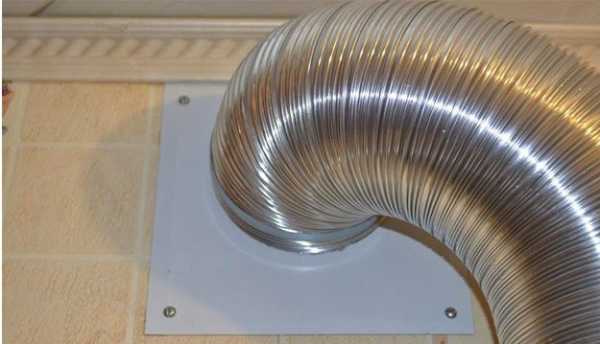

Гофра для вытяжки считается идеальной, если полностью скрывается в навесном шкафу. Работы ведутся без использования специальных переходников и сложных элементов крепления, что дает возможность не тратить лишних средств на проведение работ. Эластичная ребристая конструкция легко огибает препятствия, что позволяет не применять дополнительных соединений и фитингов. Перед началом работ, гофра полностью растягивается и устанавливается в таком виде, что снижает шум при работе вентилятора. В противном случае получившиеся складки обязательно создадут вибрацию, и работа вытяжки станет сопровождаться повышенным дребезжанием.

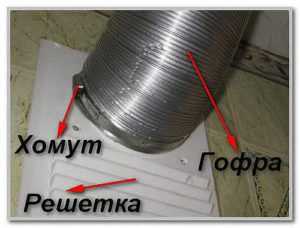

Гофра крепится к патрубку системы вентиляции при помощи специальных металлических или пластиковых хомутов. Чтобы правильно провести монтажные работы следует придерживаться несложных правил:

  • Если вентиляционное отверстие находится на большом расстоянии от вытяжки, трубу следует провести под потолком. Это поможет избежать острых углов и сделает работу системы более эффективной и надежной. Для этих целей лучше использовать навесные потолки, которые идеально скроют гофру от посторонних глаз;
  • следует тщательно подобрать диаметр, так как узкий воздуховод будет создавать большую нагрузку для вентилятора, что, безусловно, скажется на его работе. Если вытяжка имеет круглое отверстие, не следует использовать трубу прямоугольного сечения. Это сделает работу малоэффективной, так как придется устанавливать специальные переходники, которые понизят прохождение воздуха по каналу воздуховода.

Как проводится монтаж

  1. Перед началом работ устанавливается решетка со встроенным обратным клапаном. Она поможет обеспечить приток свежего воздуха для вентиляции помещения при выключенном вентиляторе.
  2. Установив анемометр в основание трубы можно определить объем производительности системы вентиляции, который должен составлять не менее трех объемов кухни.
  3. Перед монтажом проверьте наличие обратной тяги для этого приложите лист бумаге к решетке вытяжки, она должна плотно пристать к отверстию. Наличие обратной тяги может уменьшить результативность принудительной системы вентиляции.
  4. При установке следует постараться, чтобы конструкция имела как можно меньше изгибов и поворотов, поскольку это понижает результативность работы во много раз.

Выбор воздуховода производится после покупки системы вентиляции, поскольку от правильно подобранного диаметра зависти качество работы системы в целом. Диаметр выходного отверстия должен точно соответствовать параметрам трубы только так можно добиться максимальной эффективности.

Часто, торгующие организации вместе с вытяжкой предлагают в комплекте гофрированную трубу. Можно отказаться от навязываемой услуги, если вы своевременно ознакомитесь с инструкцией и рассчитаете нужное количество гофры. Тогда вы купите точное количество, не переплачивая за лишние метры.

Идеальный способ изготовления дымохода, можно не опасаться за перегрев трубы. Она быстро и легко монтируется в любом виде перекрытий. При установке газового отопительного или водонагревательного оборудования может обеспечить максимальный отток продуктов сгорания, давая возможность гарантировать надежность работы котлов и бойлеров. Система подобных труб хорошо зарекомендовала себя при установке каминов, печей или других систем отопления.

Стальной внутренний каркас и сверхпрочная пленка, позволяют не беспокоиться о долговечности и надежности эксплуатации конструкции. Помните, что чем ответственней подходить к выбору гофры, тем качественней и дольше будет работать ваша система вентиляции. Не следует экономить на отводной трубе, поскольку попадание угарного газа в квартиру может привести к печальным последствиям.

strojdvor.ru

Гофра для вытяжки алюминиевая: размеры и диаметры

Сегодня главное место, где используется гофра это, безусловно, кухня. Именно здесь устанавливаются вытяжки. Современные системы водонагрева и отопления в основном работают на газе, что требует продуманной и надежной вентиляции. Отвод отработанного воздуха гарантирует гофра для вытяжки. Она состоит из прочных стальных колец с натянутым на них специальным покрытием. Основным материалом при изготовлении является ламинированная фольга, изготавливаемая из нескольких слоев. Хорошо продуманная конструкция дает возможность растягивать дымоход до трех метров.

Гофротруба очень востребована, особенно при установке систем вентиляции в труднодоступных местах. Благодаря своей универсальности монтаж может проводить специалист любой квалификации. Диаметр в каждом случае подбирается индивидуально и напрямую зависит от оборудования, к которому подсоединяется гофра. Современная промышленность выпускает два основных вида гофротрубы:

Изделие из ПВХ не имеет ребер и представляет собой гладкую трубу с совершенно ровными стенками, что делает работу вентиляции полностью бесшумной. Однако у монтажников и населения наиболее популярна алюминиевая конструкция. Она отличается множеством положительных качеств, среди которых можно выделить:

  • высокую прочность при любом диаметре воздуховода;
  • не подвержена возгоранию, способна легко выдерживать высокие температуры;
  • прекрасная аэродинамика.
  • Гофротруба способна отлично работать в высоком диапазоне температур от -30 до +250 градусов Цельсия.
  • Может использоваться в любом типе вытяжки в жилых помещениях или на промышленных предприятиях.
  • Размеры позволяют применять данную конструкцию в любом виде вентиляционного оборудования.

Собираясь приобретать гофру, следует помнить, что от правильно выбранного диаметра зависит качество и долговечность работы системы вентиляции.

В настоящее время выпускается четыре основных размера гофры, диаметром 10;12; 12,5; 15 сантиметров. В каждой инструкции, описывается какой именно диаметр оптимально подходит для установки системы вентиляции. Если установить трубу меньшего диаметра вентилятор станет работать со значительным усилием и может быстро выйти из строя.

Не существует ограничений по длине гофры, все зависит от расстояния между вентилятором и отверстием для вывода отработанного воздуха. При выборе гофры следует помнить, что чем больше изгибов и длиннее путь до выходного отверстия, тем менее продуктивной окажется работа вентиляции. При длинной трубе следует устанавливать вентилятор большей мощности для обеспечения хорошей работы системы.

Гофра для вытяжки считается идеальной, если полностью скрывается в навесном шкафу. Работы ведутся без использования специальных переходников и сложных элементов крепления, что дает возможность не тратить лишних средств на проведение работ. Эластичная ребристая конструкция легко огибает препятствия, что позволяет не применять дополнительных соединений и фитингов. Перед началом работ, гофра полностью растягивается и устанавливается в таком виде, что снижает шум при работе вентилятора. В противном случае получившиеся складки обязательно создадут вибрацию, и работа вытяжки станет сопровождаться повышенным дребезжанием.

Гофра крепится к патрубку системы вентиляции при помощи специальных металлических или пластиковых хомутов. Чтобы правильно провести монтажные работы следует придерживаться несложных правил:

  • Если вентиляционное отверстие находится на большом расстоянии от вытяжки, трубу следует провести под потолком. Это поможет избежать острых углов и сделает работу системы более эффективной и надежной. Для этих целей лучше использовать навесные потолки, которые идеально скроют гофру от посторонних глаз;
  • следует тщательно подобрать диаметр, так как узкий воздуховод будет создавать большую нагрузку для вентилятора, что, безусловно, скажется на его работе. Если вытяжка имеет круглое отверстие, не следует использовать трубу прямоугольного сечения. Это сделает работу малоэффективной, так как придется устанавливать специальные переходники, которые понизят прохождение воздуха по каналу воздуховода.
  1. Перед началом работ устанавливается решетка со встроенным обратным клапаном. Она поможет обеспечить приток свежего воздуха для вентиляции помещения при выключенном вентиляторе.
  2. Установив анемометр в основание трубы можно определить объем производительности системы вентиляции, который должен составлять не менее трех объемов кухни.
  3. Перед монтажом проверьте наличие обратной тяги для этого приложите лист бумаге к решетке вытяжки, она должна плотно пристать к отверстию. Наличие обратной тяги может уменьшить результативность принудительной системы вентиляции.
  4. При установке следует постараться, чтобы конструкция имела как можно меньше изгибов и поворотов, поскольку это понижает результативность работы во много раз.

Выбор воздуховода производится после покупки системы вентиляции, поскольку от правильно подобранного диаметра зависти качество работы системы в целом. Диаметр выходного отверстия должен точно соответствовать параметрам трубы только так можно добиться максимальной эффективности.

Часто, торгующие организации вместе с вытяжкой предлагают в комплекте гофрированную трубу. Можно отказаться от навязываемой услуги, если вы своевременно ознакомитесь с инструкцией и рассчитаете нужное количество гофры. Тогда вы купите точное количество, не переплачивая за лишние метры.

Идеальный способ изготовления дымохода, можно не опасаться за перегрев трубы. Она быстро и легко монтируется в любом виде перекрытий. При установке газового отопительного или водонагревательного оборудования может обеспечить максимальный отток продуктов сгорания, давая возможность гарантировать надежность работы котлов и бойлеров. Система подобных труб хорошо зарекомендовала себя при установке каминов, печей или других систем отопления.

Стальной внутренний каркас и сверхпрочная пленка, позволяют не беспокоиться о долговечности и надежности эксплуатации конструкции. Помните, что чем ответственней подходить к выбору гофры, тем качественней и дольше будет работать ваша система вентиляции. Не следует экономить на отводной трубе, поскольку попадание угарного газа в квартиру может привести к печальным последствиям.

btf.su

Гофрированный алюминиевый воздуховод — описание, плюсы и минусы, монтаж

Строение и особенности

Содержание статьи

Технология производства

Материалом для изготовления алюминиевых воздуховодов служит штрипс. Он представляет собой фольгу толщиной 0,12 мм. При прохождении через спирально-навивной станок, оснащённый продавливающим рёбра жёсткости элементом, получается готовая продукция. На концах металлической гофры станок создаёт замковое соединение. После прокатки труба сжимается вдоль оси вручную или на специальном прессе.

Новейшие технологии позволяют свести к минимуму участие человека в производственном процессе, а также добиться высоких показателей скорости в получении качественной продукции.

Типы приспособлений

Диаметр гофрированной алюминиевой трубы варьируется от 80 до 310 мм. Существует и множество дополнительных монтажных элементов: переходники, соединительные муфты, скотч и т.д. Гибкий воздуховод может иметь каркас из полимерной или стальной проволоки. Структура каркасной трубы многослойная, проволока размещается между слоями.

Положительные и отрицательные стороны алюминиевых воздуховодов типа «гофра»

Одним из главных достоинств рассматриваемых воздуховодов является малый вес. Благодаря последнему значительно упрощается монтаж. Гибкость изделия позволяет обходить различные препятствия. Гофра герметична и имеет низкий коэффициент аэродинамических потерь.

Рабочая температура может иметь широкий диапазон: от -30 °С до +270 °С. Алюминий придаёт трубе стойкость к агрессивному воздействию, ей не страшны ультрафиолетовое излучение и коррозия. Она не аккумулирует статическое электричество.

Важно! Стоимость круглых изделий по сравнению с аналогами прямоугольной формы ниже, что делает обустройство вентиляционной системы более привлекательным в финансовом плане.

Можно выделить и недостатки. Одним из них является высокая теплопроводность материала изготовления. Если труба будет эксплуатироваться в условиях отрицательных температур, потребуется дополнительная теплоизоляция. В противном случае на внутренних стенках изделия будет образовываться конденсат. Возможность механического повреждения оказывается ещё одним существенным минусом, дающим о себе знать при выполнении монтажных работ.

Для установки в каких помещениях подойдёт воздуховод из гофрированного алюминия?

Гофрированный алюминий позволяет организовать систему вентиляции не только в частном жилом помещении, но и на большом промышленном производстве, шахтах, элеваторах и складах. Кухонное, гладильное или сушильное помещения частного дома могут быть легко оснащены вентиляцией с применением алюминиевых воздуховодов.

Внешний вид изделия допускает отсутствие необходимости декоративной отделки, но некоторые дизайнерские решения подразумевают использование скрывающих коробов.

Особенности монтажа

Способы внедрения приспособления в систему вентиляции

Установка гофрированной коммуникации не требует обустройства силового каркаса. В зависимости от длины системы могут пригодиться специальные кронштейны для подвешивания или крепления к стене. Если воздуховод будет соединять газовую колонку с вентиляционным отверстием (что нежелательно!), то помимо гофры понадобятся хомуты, алюминиевый скотч, переходник на квадрат, решётка с обратным клапаном.

Более сложные системы могут потребовать использования негибких соединительных элементов, например, тройников. С помощью них легко осуществить разветвление коммуникации и повести её в разных направлениях.

Грамотная стыковка гофрированных труб

Стыковку труб производят двумя способами: при помощи муфт и соединением «одна в другую». При первом варианте на муфту надеваются стыкуемые гофры, которые затягиваются хомутами. Второй вариант подразумевает использование труб разного диаметра. Одна из них заводится в другую примерно на 50 см, после чего стык фиксируется при помощи хомута.

Возможные трудности при установке

Во время установки необходимо соблюдать осторожность и не допустить механического повреждения гофры. В противном случае она потеряет часть своих аэродинамических качеств или, что хуже, герметичность.

Трудности могут возникнуть при чрезмерном растягивании изделия. Возникают ситуации, когда заводской длины оказывается недостаточно для установки в конкретном месте; тогда трубу слегка растягивают. Если переусердствовать, то сжать её обратно будет немного проблематично.

Ещё одна трудность связана с образованием конденсата, который может навредить всему строению. На этапе проектирования этому вопросу нужно уделить особое внимание и, при необходимости, обеспечить при монтаже должную теплоизоляцию.

При каких условиях не рекомендуется устанавливать полужесткий алюминиевый воздуховод

При использовании приточной вентиляционной системы с функцией подогрева и охлаждения специалисты не рекомендуют использовать обычные гофрированные алюминиевые воздуховоды. В связи с возможностью образования конденсата, нужно применять только изолированные изделия. Особенно если часть вентиляционной ветки проходит через холодное помещение или расположена на улице.

Важно! Нельзя использовать алюминиевую продукцию в качестве дымоходов для печей и каминов, поскольку металл плавится при высоких температурах.

setafi.com

алюминиевая, пластиковая. Выбор материалы гофры и диаметров

Наличие и правильная установка кухонной системы вентиляции является немаловажным вопросом. В отсутствие вытяжной вентиляционной системы в таком месте приведёт не только к быстрому загрязнению воздуха и появлению различных запахов, но и к довольно быстрому нарастанию жира и как следствие грязи на всех поверхностях и предметах. А ведь именно к кухне предъявляются одни из самых строгих требований по чистоте. Для того чтобы наиболее эффективно решить все эти задачи необходимо не только правильно смонтировать систему, но правильно подобрать все её компоненты, в том числе и гофру.

Гофра является тем самым связующим элементом вентиляционной системы между оборудованием и основным каналом отведения воздуха. Гофра исполняется из алюминия или пластика. Как у алюминия, так и у пластика есть свои плюсы и минусы:

  • Гофра выполненная из пластика является менее шумной, но менее долговечной.
  • Гофра из алюминия является её полной противоположностью и обладает более высоким сроком службы, но повышенным уровнем шума.
  • Алюминий как материал устойчив к возгоранию, коррозии и является более прочным.
  • Алюминиевые гофры обладают более лучшим аэродинамическими характеристиками.
  • Рабочий температурный диапазон находится в пределах от минус тридцати до плюс двухсот пятидесяти градусов.
  • Цена гофры для вытяжки из алюминия выше пластиковой.
Осознанный выбор - что купить с учетом плюсов алюминия - за Вами!

При выборе гофры, независимо от материала, необходимо ответственно подойти к подбору диаметра, который должен в точности соответствовать диаметру устанавливаемого оборудования и основного канала. Любые отклонения от установленных размеров могут привести к снижению эффективности вентиляционной системы или даже к выходу из строя оборудования. В отношении длины устанавливаемой гофры особых ограничений нет. Тут только будет необходимо рассчитать необходимую мощность оборудования в зависимости от длины гофры. При установке гофры следует помнить, что её нельзя изгибать под острым углом.

Важно! Перед установкой гофры для вытяжки мы также настоятельно рекомендуем обратиться к инструкции производителя устанавливаемого оборудования. В данном документе даны все установочные и рекомендуемые размеры, что существенно облегчает монтаж гофры.

vs-vent.ru

Выбираем гофру для вытяжки: параметры, размеры, монтаж. Гофры размеры

Таблицы соответствия размеров кабеля и гофротрубы, трубы жесткой

Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля Труба жесткая Металлорукав Гофрированная труба

Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля Труба жесткая Металлорукав Гофрированная труба

Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.

Наименование кабеля Труба жесткая Металлорукав Гофрированная труба
Кабель ВВГ 2х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Кабель ВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 2х10 Труба жесткая 32 Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 3х1.5 Труба жесткая 20 Металлорукав 15 Гофротруба ПВХ 20
Кабель BBГ 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 3х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 3х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х1.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х2.5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 4х6 Труба жесткая 32 Металлорукав 25Гофротруба ПВХ 32
Кабель ВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 4х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 4х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 4х35 Труба жесткая 63 Металлорукав 50
Кабель ВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х1.5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель ВВГ 5х2.5 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель ВВГ 5х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель ВВГ 5х10 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель ВВГ 5х16 Труба жесткая 50 Металлорукав 50 Гофротруба ПВХ 50
Кабель ВВГ 5х25 Труба жесткая 50 Металлорукав 50
Кабель ВВГ 5х35 Труба жесткая 63 Металлорукав 63
Кабель ВВГ 5х50 Труба жесткая 63 Металлорукав 80
Кабель АВВГ 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х4 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 2х16 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х4 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 3х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х10 Труба жесткая 32 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х16 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х4+1х2.5 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 3х6+1х4 Труба жесткая 25 Металлорукав 25Гофротруба ПВХ 32
Кабель АВВГ 3х10+1х6 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х16+1х10 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 3х25+1х16 Труба жесткая 50 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 3х35+1х16 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 3х50+1х25 Труба жесткая 63 Металлорукав 50
Кабель АВВГ 3х70+1х35 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 3х95+1х50   Металлорукав 63
Кабель АВВГ 3х120+1х70   Металлорукав 80
Кабель АВВГ 4х2.5 Труба жесткая 25 Металлорукав 18 Гофротруба ПВХ 25
Кабель АВВГ 4х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Кабель АВВГ 4х10 Труба жесткая 32 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х16 Труба жесткая 40 Металлорукав 32 Гофротруба ПВХ 40
Кабель АВВГ 4х25 Труба жесткая 40 Металлорукав 38 Гофротруба ПВХ 50
Кабель АВВГ 4х35 Труба жесткая 50 Металлорукав 50
Кабель АВВГ 4х50 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х70 Труба жесткая 63 Металлорукав 63
Кабель АВВГ 4х95   Металлорукав 80
Кабель АВВГ 4х120   Металлорукав 80
Провод ПВС 2х0.5 Труба жесткая 16 Металлорукав 10 Гофротруба ПВХ 16
Провод ПВС 2х0.75 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 2х1 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 20
Провод ПВС 2х1.5 Труба жесткая 16 Металлорукав 15 Гофротруба ПВХ 20
Провод ПВС 2х2.5 Труба жесткая 20 Металлорукав 18 Гофротруба ПВХ 25
Провод ПВС 2х4 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 2х6 Труба жесткая 25 Металлорукав 25 Гофротруба ПВХ 32
Провод ПВС 3х0.5 Труба жесткая 16 Металлорукав 12 Гофротруба ПВХ 16
Провод ПВС 3х0.75 Труба жесткая 16 Металлорука

rinnipool.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
