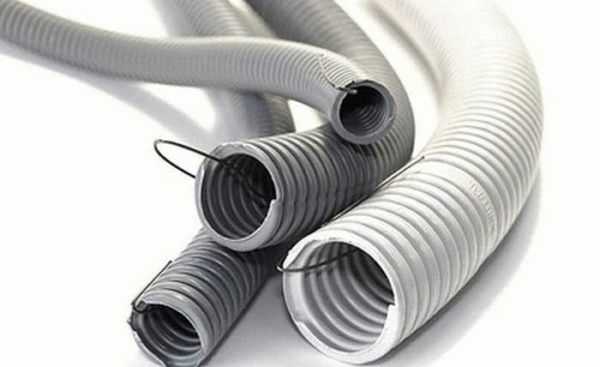

Гофрированная труба с протяжкой В настоящее время гофрированные трубы используются для обеспечения защиты различных коммуникационных сетей, включая телефонную, телевизионную, компьютерную и прочие. Данные трубы не боятся воды, а также воздействия ультрафиолетовых лучей, различных химикатов и другого.

Существует два основных материала для изготовления гофрированных труб: поливинилхлорид (ПВХ) и полиэтилен низкого давления (ПНД), иногда используется полиэтилен высокого давления (ПВД). При этом возможно наличие протяжки, которая представляет собой проволоку, выполненную из металла. Она позволяет сделать монтаж более удобным. Как это происходит? Гофрированная труба с протяжкой помещается внутрь стены. Чтобы осуществить монтаж кабеля, необходимо только соединить конец протяжки с концом данного кабеля. Затем следует вытащить этот кабель с другого конца трубы за проволоку. Монтаж при этом выполняется не только проще технически, но и значительно быстрее. Время сокращается приблизительно в 3 раза.



Гофрированные трубы, сделанные из ПВХ и ПНД, могут быть как с зондом, так и без него.

Труба гофрированная ПВХ с зондом используется, чтобы прокладывать кабели и электрические провода. Это можно делать в жилых домах, офисных и производственных зданиях в тех местах, где необходима гибкость. В целом труба гофрированная ПНД с зондом применяется для тех же целей.

Наружный и внутренний диаметр труб Гофрированные ПВХ-трубы, как уже упоминалось выше, отличаются гибкостью. Они бывают двух типов для разных нагрузок: высоких и низких. Зонд, который расположен внутри трубы, рекомендуется использовать для того, чтобы втянуть электрический провод еще до того, как будет произведена сама укладка трубы. В первую очередь это касается тех случаев, если предстоит осилить длинный участок, который имеет много крутых поворотов.

Трубы гофрированные ПНД чуть хуже способны противостоять огню. Однако они весьма пластичны и приспособлены к сгибанию. Кроме этого, им не страшны морозы. Существует несколько характеристик, в соответствии с которыми можно выбрать именно ту трубу, которая необходима, — это наружный и внутренний диаметр труб, а также длины в бухте.

Так, гофрированная труба может иметь внешний диаметр, равный 16 мм. При этом внутренний диаметр составляет 10,7 мм, а количество метров в бухте — 100 соответственно. В том случае, если внешний диаметр будет больше, скажем, 20 мм, то и значение внутреннего диаметра увеличится — 14,1 мм.

Как правило, гофрированные трубы помогают для прокладки электропроводов и кабелей там, где требуется гибкость: присутствуют резкие повороты.



cable.ru

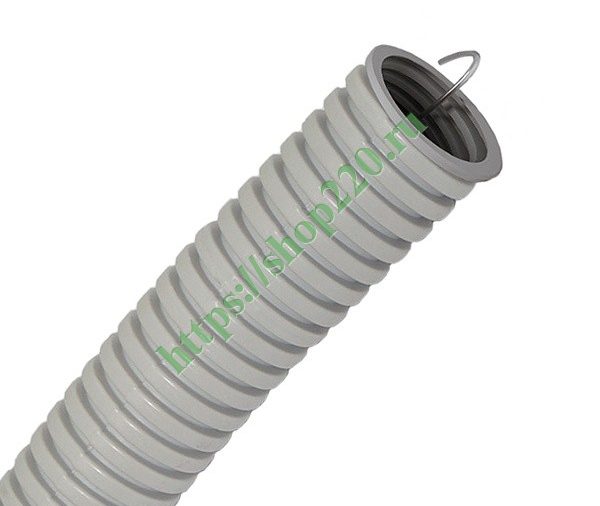

Труба гофрированная с протяжкой: характеристики

Любое жилое, административное или производственное здание не сможет выполнять свои функции на должном уровне без таких важных сетей, как электрические, телевизионные, телефонные и кабельные коммуникационные сети. Для облегчения прокладки, обеспечения защиты кабеля от механических повреждений, исключения горения при коротком замыкании в основном используется гофрированная труба из полимерных материалов с протяжкой. Главными преимуществами таких гофр с протяжкой является простота и удобство монтажа и низкая цена. Труба с протяжкой имеет высокую степень гибкости, и, благодаря этому, монтаж осуществляют с минимальным использованием фасонных частей и аксессуаров.

Протяжка предназначена для облегчения протягивания провода или кабеля вовнутрь трубы во время проведения электромонтажных работ.

Для облегчения прокладки и обеспечения защиты кабеля от механических повреждений используется гофрированная труба из полимерных материалов с протяжкой.

Использование гофры с протяжкой позволяет в 3 раза быстрее протянуть кабель внутрь трубы.

Технические характеристики

Изготавливают полимерные гофры из самозатухающего поливинилхлорида (ПВХ), из полиэтилена низкого давления, который слабо распространяет горение (ПНД), композитного ПНД, полиэтилена высокого давления (ПВД). Гофрированная труба из этих материалов отличается малым весом, устойчивостью к воздействию влаги, долговечностью, устойчивостью к коррозии, прочностью. Она не требует заземления, удобна и проста в перевозке, погрузке и хранении, а также защищает от поражения электрическим током при повреждении изоляции кабеля, который находится внутри гофры. Гарантируют степень защиты от воздействий окружающей среды I55 в том случае, если остальные элементы сети обеспечивают такую же степень защиты. Гофра из ПВХ с протяжкой получила самое широкое распространение, так как материал, из которого она изготовлена, не поддерживает горение.

Схематическая конструкция гофрированной трубы.

Современной промышленностью выпускается труба с протяжкой внешним диаметром от 16 до 64 мм, легкой и тяжелой серии, бухтами по 100, 50 и 25 м в герметичной целлофановой упаковке. Гофрированная труба легкой серии имеет сопротивление сжатию свыше 320 Н на 5 см и прокладывается в штробах, пустотах стен, внутри гипсокартонных конструкций. Гофрированная труба тяжелой серии более прочная, сопротивление сжатию свыше 750 Н на 5 см, что позволяет их использовать в тяжелых условиях эксплуатации (прокладка в цементной стяжке или под заливку бетоном, под землей, в местах с повышенной транспортной нагрузкой).

Подбор необходимого диаметра гофры

При подборе необходимого диаметра гофрированной трубы можно воспользоваться такими рекомендациями:

  • d=16 мм — к осветительным розеткам, для прокладки телефонной и сигнализационной сетей;
  • d=20 мм — к выключателям и розеткам и для коаксиальных сетей;
  • d=25 мм — соединяют основную распределительную коробку с такой же коробкой в другом помещении и центральным распределительным щитком;
  • d=32 мм — соединение электрощитов между собой;
  • d=40-50 мм — междуэтажные соединения кабеля.

Работы по монтажу гофротрубы и протягиванию кабеля при помощи протяжки

В начале выполнения работ по монтажу определяют необходимую длину гофры. Необходимый кусок трубы отрезают, а стальную проволоку, находящуюся внутри, перекусывают бокорезами. Протяжка находится внутри трубы в некотором натяжении, поэтому ее необходимо крепко удерживать пальцами, иначе проволока может заскочить внутрь гофры. Затем проволоку немного вытягивают наружу и загибают. Если протяжка все-таки ушла внутрь трубы, то достать ее можно, лишь сделав еще один надрез.

В начале выполнения работ по монтажу определяют необходимую длину гофры.

Следующим шагом являются работы по монтажу трубы внутри или на поверхности строительных конструкций. Для крепежа на поверхности строительных конструкций используют алюминиевую монтажную полосу или пластиковые клипсы. Учитывайте, что углы при прокладке не должны быть острыми, старайтесь максимально удалять их друг от друга. Рабочее расстояние для протяжки кабеля или провода в гофре не должно превышать 25 м, а количество правильно выложенных углов не должно быть больше двух. Располагать несколько сетей в одной трубе недопустимо.

По условиям прокладки труб разделяют скрытую и открытую прокладку. Прокладка скрытая проводится внутри строительных конструкций (стен, потолков, полов), в том числе в пустотах фальш-конструкций. При прокладке внутри негорючих материалов могут быть использованы как слабогорючие, так и самозатухающие гофры. Но в настоящее время при строительстве социальных объектов даже при прокладке в монолитном бетоне требуется использовать трубу, не распространяющую горение. Прокладка в пустотах негорючих строительных конструкций не допускает использование гофры из ПНД, а при прокладке внутри сгораемых материалов применяется только негорючая труба.

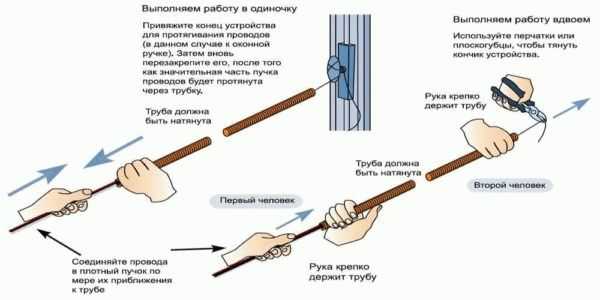

После того как гофрированная труба проложена, конец жгута проводов, скрепленных изолентой, или конец кабеля надежно соединяют с протяжкой. Полученное соединение также обматывают изолентой, чтобы концы проводов не торчали в стороны и не упирались в стенки гофры. Теперь осталось лишь потянуть за проволоку с противоположной стороны трубы. При правильной прокладке гофры с протяжкой протягивание кабеля внутрь трубы никаких трудностей не вызывает.

experttrub.ru

Гофрированная труба с протяжкой – Трубы и сантехника

Гофрированная труба для прокладки кабелей и проводов

При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.

Зачем нужна гофра

Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:

  • При прокладке в горючих стенах (деревянных или каркасных), за горючей отделкой (вагонка, плиты ПВХ), при креплении к деревянным перекрытиям — по соображениям пожарной безопасности. В этом случае выбирают негорючие оболочки.
  • При прокладке за отделочными материалами — за вагонкой, гипсокартоном, ПВХ плитами и т.п. — из соображений безопасности. Чтобы при попытке повесить что-либо на стену, повредить кабель было сложнее. В том случае самый важный показатель — твердость оболочки.

Гофрированные трубы для электропроводки бывают разных цветов. Это не прост так, цвета имеют определенное значение

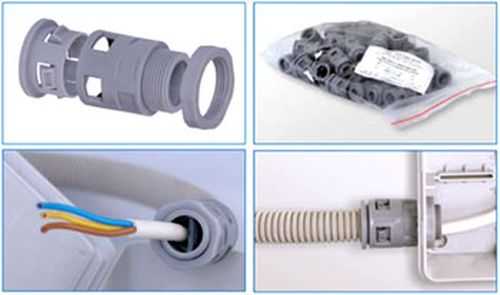

При прокладке жесткой гофры на поворотах лучше использовать специальные муфты

Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.

Виды гофры для прокладки кабелей

Гофра для кабеля есть разная по прочности:

  • Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
  • Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.

Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.

Кабельная гофра может быть с протяжкой (правильное название «зонд») и без

Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.

Металлическая и метало-полимерная гофра

Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.

Из каких материалов

Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.

  • Полипропилен (ППР). По цвету эта гофра обычно синяя, материал самозатухающий, не поддерживает горение. Отличается повышенной водойстойкостью может использоваться для прокладки кабелей на улице или в помещениях с повышенной влажностью.
  • ПВХ (поливинилхлорид). По цвету — серые трубы, самозатухающие. Гофра ПВХ не водостойкая, применяться может только в сухих помещениях.

Черная кабельная гофра чаще всего изготавливается из ПНД,Но может быть и из полипропилена (ППР)

Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.

Гофра для кабеля, размеры, цены

Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.

Цена на гофрированные электротехнические трубы зависит от многих факторов

Выбор размера

Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:

  • к осветительным приборам — 16 мм;
  • к розеткам и включателям — не менее 20 мм;

Размер гофры для электрического кабеля выбирают в зависимости от количества и размеров проводников

Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.

Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводов

Эта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.

Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.

Разные материалы, цвета, толщина стенки и разные цены

Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.

Монтаж гофротруб

При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.

При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:

  • Максимально возможная длина участка — 20-25 метров. При условии, что трасса имеет не более 4 поворотов.

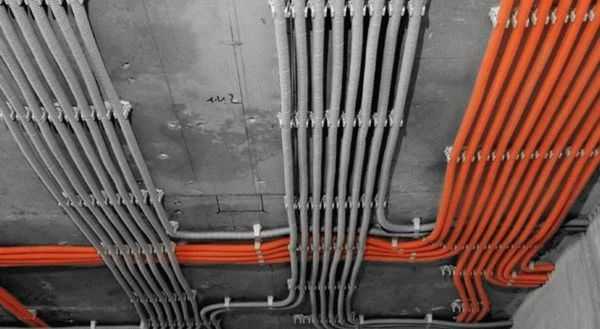

Прокладывают электрогофру параллельно, стараясь сделать как можно меньше поворотов

Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.

Монтаж проводки в гофре

При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.

Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.

Как протягивать кабель в гофру

При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:

  • Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
  • Сначала протянуть кабель, потом монтировать.

Первый способ хорош при монтаже внутренней проводки, где расстояния небольшие — от коробки до коробки, от коробки до розетки и т.д. Второй способ больше подходит при монтаже продолжительных участков.

Особенности открытой прокладки на улице

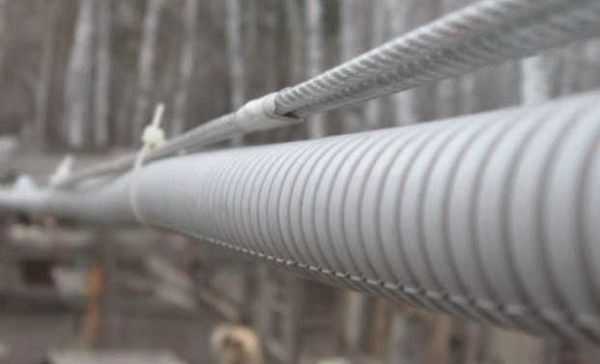

При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
