1 Двухблочные горелки промышленного назначения ГОРЕЛКИ НА МАЗУТЕ HO-TRON По вопросам продаж и поддержки обращайтесь: Архангельск (8182) Астана +7(7172) Белгород (4722) Брянск (4832) Владивосток (423) Волгоград (844) Вологда (8172) Воронеж (473) Екатеринбург (343) Иваново (4932) Ижевск (3412) Казань (843) Калининград (4012) Калуга (4842) Кемерово (3842) Киров (8332) Краснодар (861 ) Красноярск (391 ) Курск (4712) Липецк (4742) Магнитогорск (3519) Москва (495) Мурманск (8152) Набережные Челны (8552) Нижний Новгород (831 ) Новокузнецк (3843) Новосибирск (383) Орел (4862) Оренбург (3532) Пенза (8412) Пермь (342) Ростов-на-Дону (863) Рязань (4912) Самара (846) Санкт-Петербург (812) Саратов (845) Смоленск (4812) Сочи (862) Ставрополь (8652) Тверь (4822) Томск (3822) Тула (4872) Тюмень (3452) Ульяновск (8422) Уфа (347) Челябинск (351) Череповец (8202) Ярославль (4852)

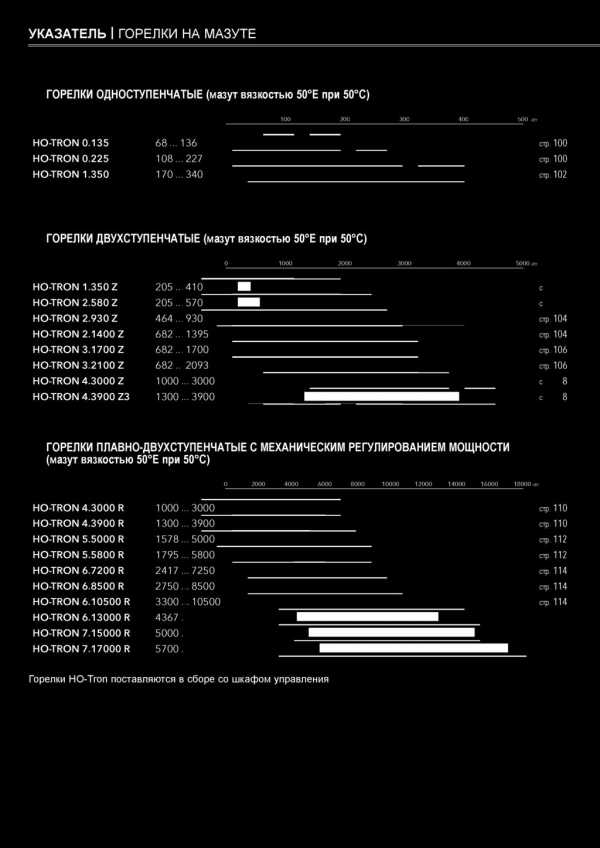

2 УКАЗАТЕЛЬ ГОРЕЛКИ НА МАЗУТЕ ГОРЕЛКИ ОДНОСТУПЕНЧАТЫЕ (мазут вязкостью 50оЕ при 50оС) квт HO-TRON HO-TRON HO-TRON стр. 100 стр. 100 стр. 102 ГОРЕЛКИ ДВУХСТУПЕНЧАТЫЕ (мазут вязкостью 50оЕ при 50оС) квт HO-TRON Z HO-TRON Z HO-TRON Z стр. 104 HO-TRON Z стр. 104 HO-TRON Z стр. 106 HO-TRON Z стр. 106 HO-TRON Z HO-TRON Z о а. а. о а. а. о о СО со 0 0 ГОРЕЛКИ ПЛАВНО-ДВУХСТУПЕНЧАТЫЕ С МЕХАНИЧЕСКИМ РЕГУЛИРОВАНИЕМ МОЩНОСТИ (мазут вязкостью 50 Е при 50 С) квт HO-TRON R стр. 110 HO-TRON R стр. 110 HO-TRON R стр. 112 HO-TRON R стр. 112 HO-TRON R стр. 114 HO-TRON R стр. 114 HO-TRON R стр. 114 HO-TRON R HO-TRON R HO-TRON R Горелки НО-Tron поставляются в сборе со шкафом управления

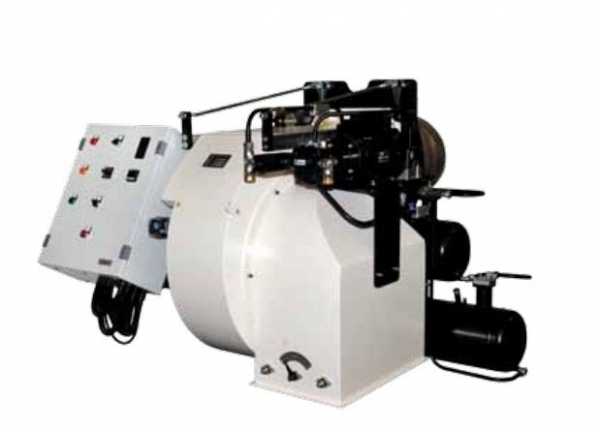

3 М А З У Т H O -T R O N О ОПИСАНИЕ Горелки одноступенчатые. Топливо: мазут, низшая теплотворная способность 10,5…11,5 квт ч/кг, вязкость 50 Е при 50 С. Макс. тепловая мощность: 136 и 227 квт. Два варианта длины головки. Структура пистолетного типа. Насос установлен в корпусе. Электрический подогреватель мазута. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Однофазное напряжение питания 230 В – 50 Гц. Класс защиты IP 42 (IP54 по заказу). Максимальная температура окружающего воздуха 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в единственной картонной коробке в комплекте с гибкими шлангами и руководством по эксплуатации, включающим электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) A B С D D1 Е F G I L M М8

4 М А З У Т H O -T R O N О H O -T R O N , H O -T R O N квт Одноступенчатая Мазут вязкостью 50 Е при 50 С ДИАПАЗОН МОЩНОСТИ Мощность» (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON HO-TRON Рабочий диапазон квт квт Расход топлива кг/ч 9,5-20 кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LM0 44 Электродвигатель вентилятора Насос Сопротивление предварительных нагревателей об/мин В -5 0 Г ц Вт D67C 2 х 650 Вт 3 х 650 Вт KN KL KN KL Полный код горелки

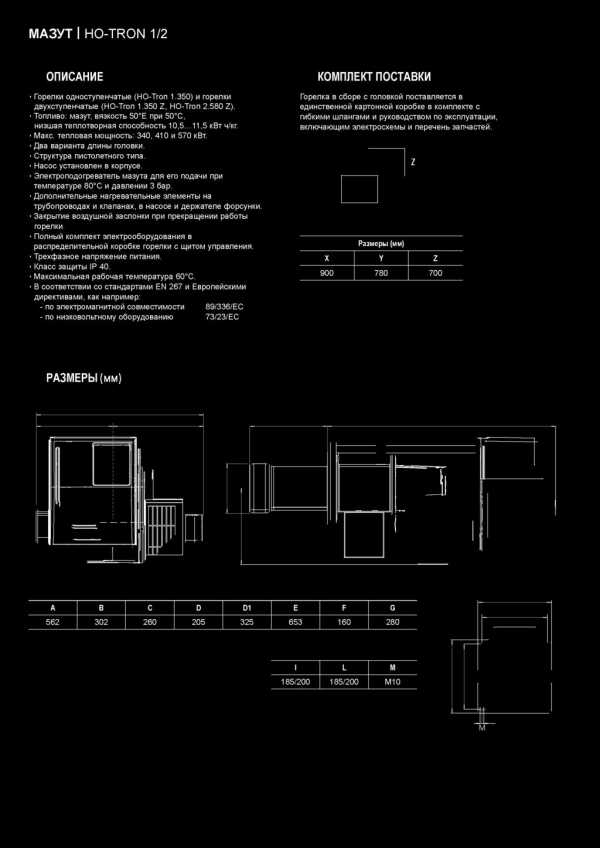

5 МАЗУТ I HO-TRON 1/2 ОПИСАНИЕ Горелки одноступенчатые (НО-Тгоп 1.350) и горелки двухступенчатые (НО-Тгоп Z, НО-Тгоп Z). Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: 340, 410 и 570 квт. Два варианта длины головки. Структура пистолетного типа. Насос установлен в корпусе. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP 40. Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в единственной картонной коробке в комплекте с гибкими шлангами и руководством по эксплуатации, включающим электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) A B С D D1 Е F G I L M 185/ /200 М10 м

6 МАЗУТ HO-TRON 1/2 H O -T R O N , H O -T R O N Z, H O -T R O N Z квт Одноступенчатая – Двухступенчатая Мазут вязкостью 50 Е при 50 С ДИАПАЗОН МОЩНОСТИ Мощность» (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON HO-TRON Z HO-TRON Z Рабочий диапазон квт квт квт Расход топлива кг/ч кг/ч кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LM0 44 Электродвигатель вентилятора об/мин – 230/400 В -5 0 Г ц Вт Насос Е4 NC 1069 Сопротивление предварительных нагревателей 3,9 квт об/мин – 230/400 В 50ГЦ Вт KN KL KN KL KN KL Полный код горелки по запросу по запросу по запросу по запросу по запросу

7 МАЗУТ HO-TRON 2 Z ОПИСАНИЕ Горелки двухступенчатые. Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: 930 и квт. Два варианта длины головки. Структура пистолетного типа. Насос установлен в корпусе. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP42 (IP54 по заказу). Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в единственной картонной коробке в комплекте с гибкими шлангами и руководством по эксплуатации, включающим электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) С о е д и н и тел ь н ы й ф л анец I L M М10 A B С D D1 Е F G Н * * дополнительный глушитель

8 МАЗУТ HO-TRON 2 Z H O -T R O N Z, H O -T R O N Z квт Двухступенчатая Мазут вязкостью 50 E при 50 C ДИАПАЗОН МОЩНОСТИ Мощность (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON Z HO-TRON Z Рабочий диапазон квт квт Расход топлива кг/ч кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LM0 44 Электродвигатель вентилятора об/мин В -5 0 Г ц -1,5 квт об/мин В -5 0 Г ц -2,2 квт Насос Е4 NC 1069 Сопротивление предварительных нагревателей 4,65 квт 7,05 квт KN KL KN KL Полный код горелки

9 МАЗУТ I HO-TRON 3 Z ОПИСАНИЕ Горелки двухступенчатые. Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: и квт. Два варианта длины головки. Структура пистолетного типа. Насос установлен в корпусе. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP42 (IP54 по заказу). Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в деревянном ящике вместе с: 1 картонной коробкой для гибких шлангов, руководством по эксплуатации, включая электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) С о е д и н и тел ь н ы й ф л анец I L M М14 A B С D D1 Е F G Н НО-Тгоп Z НО-Тгоп Z * * дополнительный глушитель

10 МАЗУТ HO-TRON 3 Z H O -T R O N Z, H O -T R O N Z квт Двухступенчатая Мазут вязкостью 50 E при 50 C ДИАПАЗОН МОЩНОСТИ Мощность (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON Z HO-TRON Z Рабочий диапазон квт квт Расход топлива кг/ч кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LM0 44 Электродвигатель вентилятора об/мин – 230/400 В Г ц – 3 квт об/мин – 230/400 В -5 0 Г Ц -4 квт Насос Е6 NC 1069 Сопротивление предварительных нагревателей 9 квт 10,5 квт KN KL KN KL Полный код горелки

11 МАЗУТ HO-TRON 4 Z/Z3 ОПИСАНИЕ Горелки двухступенчатые. Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: 3 ООО, квт. Два варианта длины головки. Структура пистолетного типа. Насос установлен в корпусе. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP42 (IP54 по заказу). Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в деревянном ящике вместе с: 1 картонной коробкой для гибких шлангов, руководством по эксплуатации, включая электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) С о е д и н и тел ь н ы й ф л анец I L M М16 A B с D D1 Е F G G1 Н НО-Тгоп Z НО-Тгоп Z

12 МАЗУТ HO-TRON 4 Z/Z3 H O -T R O N Z, H O -T R O N Z квт Двухступенчатая Мазут вязкостью 50 E при 50 C ДИАПАЗОН МОЩНОСТИ Мощность (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON Z HO-TRON Z3 Рабочий диапазон квт квт Расход топлива 88,5-264 кг/ч кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LM0 44 Электродвигатель вентилятора об/мин – 230/400 В Г ц – 7,5 квт об/мин – 230/400 В -5 0 Г Ц -9 квт Насос Е7 NC 1069 Сопротивление предварительных нагревателей 18 квт 21 квт KN KL KN KL Полный код горелки

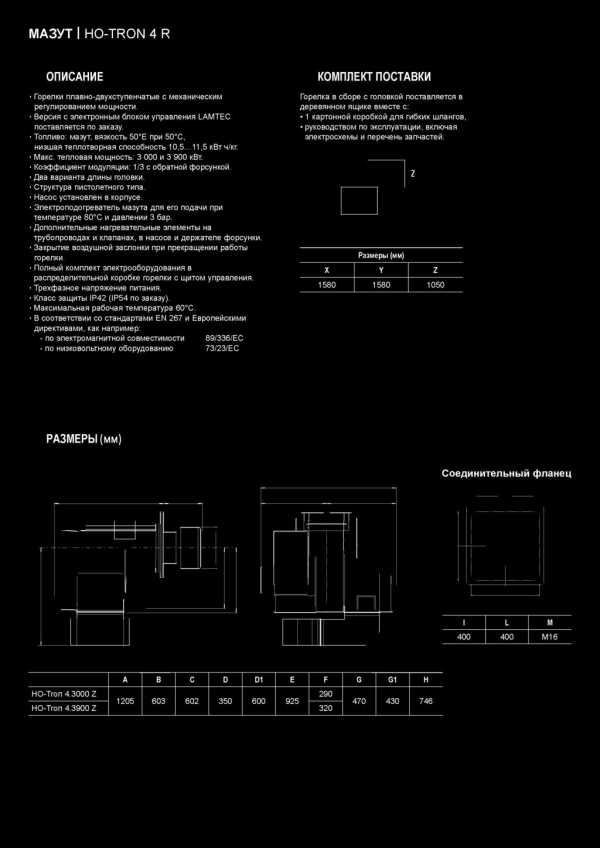

13 МАЗУТ I HO-TRON 4 R ОПИСАНИЕ Горелки плавно-двухступенчатые с механическим регулированием мощности. Версия с электронным блоком управления LAMTEC поставляется по заказу. Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: 3 ООО и квт. Коэффициент модуляции: 1/3 с обратной форсункой. Два варианта длины головки. Структура пистолетного типа. Насос установлен в корпусе. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP42 (IP54 по заказу). Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в деревянном ящике вместе с: 1 картонной коробкой для гибких шлангов, руководством по эксплуатации, включая электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) С о е д и н и тел ь н ы й ф л анец I L M М16 A B с D D1 Е F G G1 Н НО-Тгоп Z 290 НО-Тгоп Z

14 МАЗУТ HO-TRON 4 R H O -T R O N R, H O -T R O N R квт Плавно-двухступенчатые с механическим регулированием мощности Мазут вязкостью 50 Е при 50 С ДИАПАЗОН МОЩНОСТИ Мощность (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON R HO-TRON R Рабочий диапазон квт квт Расход топлива 88,5-264 кг/ч кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LAL 1.25 Электродвигатель вентилятора об/мин – 230/400 В Г ц – 7,5 квт об/мин – 230/400 В -5 0 Г Ц -9 квт Насос Сопротивление предварительных нагревателей ТА ЗС 18 квт 21 квт KN KL KN KL Полный код горелки по запросу по запросу по запросу по запросу

15 МАЗУТ HO-TRON 5 R ОПИСАНИЕ Горелки плавно-двухступенчатые с механическим регулированием мощности. Версия с электронным блоком управления LAMTEC поставляется по заказу. Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: 5 ООО и квт. Коэффициент модуляции: 1/3 с обратной форсункой. Два варианта длины головки. Структура пистолетного типа. Насос установлен в корпусе. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP42 (IP54 по заказу). Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в деревянном ящике вместе с: 1 картонной коробкой для гибких шлангов, руководством по эксплуатации, включая электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) С о е д и н и тел ь н ы й ф л анец I L M М16 A B с D D1 Е F G G1 Н

16 МАЗУТ HO-TRON 5 R H O -T R O N R, H O -T R O N R квт Плавно-двухступенчатые с механическим регулированием мощности Мазут вязкостью 50 Е при 50 С ДИАПАЗОН МОЩНОСТИ Мощность (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON R HO-TRON R Рабочий диапазон ООО квт квт Расход топлива кг/ч кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LAL 1.25 Электродвигатель вентилятора об/мин – 230/400 В Г ц – 11 квт об/мин – 230/400 В -5 0 Г ц -1 5 к В т Насос Сопротивление предварительных нагревателей TA4C 24 квт KN KL KN KL Полный код горелки по запросу по запросу по запросу

17 МАЗУТ I HO-TRON 6 R ОПИСАНИЕ Горелки плавно-двухступенчатые с механическим регулированием мощности. Версия с электронным блоком управления LAMTEC поставляется по заказу. Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: 7 500, 8 500, и квт. Коэффициент модуляции: 1/3 с обратной форсункой. Два варианта длины головки. Структура пистолетного типа. НО-Тгоп и : насос установлен в корпусе; НО-Тгоп и : раздельный электродвигатель насоса. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP42 (IP54 по заказу). Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в деревянном ящике вместе с: 1 картонной коробкой для гибких шлангов, руководством по эксплуатации, включая электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) С о е д и н и тел ь н ы й ф л анец I L M М20 A B С D D1 Е F G G1 Н1 НО-Тгоп R НО-Тгоп R НО-Тгоп R НО-Тгоп R

18 МАЗУТ HO-TRON 6 R H O -T R O N R, H O -T R O N R, H O -T R O N R, H O -T R O N R квт Плавно-двухступенчатые с механическим регулированием мощности Мазут вязкостью 50 Е при 50 С ДИАПАЗОН МОЩНОСТИ Мощность (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON R HO-TRON R HO-TRON R HO-TRON R Рабочий диапазон квт квт квт квт Расход топлива кг/ч кг/ч кг/ч кг/ч Форсунка Шкаф управления Электродвигатель вентилятора об/мин – 230/400 В 5 0 Г Ц -1 5 квт в соответствии с запрашиваемой мощностью об/мин – 230/400 В 50 Гц-18,5 квт LAL об/мин – 230/400 В 50 Гц – 22 квт Насос TA5C T5 + TV Сопротивление предварительных нагревателей об/мин – 230/400 В 5 0 Г ц -3 7 квт 30 квт 44 квт 60 квт KN KL KN KL KN KL KN KL Полный код горелки по запросу по запросу по запросу по запросу по запросу по запросу

19 МАЗУТ HO-TRON 7 R ОПИСАНИЕ Горелки плавно-двухступенчатые с механическим регулированием мощности. Версия с электронным блоком управления LAMTEC поставляется по заказу. Топливо: мазут, вязкость 50 Е при 50 С, низшая теплотворная способность 10,5…11,5 квт ч/кг. Макс. тепловая мощность: 15 ООО и 17 ООО квт. Коэффициент модуляции: 1/3 с обратной форсункой. Два варианта длины головки. Структура пистолетного типа. Раздельный электродвигатель насоса. Электроподогреватель мазута для его подачи при температуре 80 С и давлении 3 бар. Дополнительные нагревательные элементы на трубопроводах и клапанах, в насосе и держателе форсунки. Закрытие воздушной заслонки при прекращении работы горелки. Полный комплект электрооборудования в распределительной коробке горелки с щитом управления. Трехфазное напряжение питания. Класс защиты IP42 (IP54 по заказу). Максимальная рабочая температура 60 С. В соответствии со стандартами EN 267 и Европейскими директивами, как например: – по электромагнитной совместимости 89/336/ЕС – по низковольтному оборудованию 73/23/ЕС КОМПЛЕКТ ПОСТАВКИ Горелка в сборе с головкой поставляется в деревянном ящике вместе с: 1 картонной коробкой для газового тракта, 1 картонной коробкой для гибких шлангов, руководством по эксплуатации, включая электросхемы и перечень запчастей. Размеры (мм) X Y Z Z РАЗМЕРЫ (мм) С о е д и н и тел ь н ы й ф л анец М20 A B С D D1 Е F G G1 Н1 НО-Тгоп R НО-Тгоп R

20 МАЗУТ HO-TRON 7 R H O -T R O N R, H O -T R O N R квт Плавно-двухступенчатые с механическим регулированием мощности Мазут вязкостью 50 Е при 50 С ДИАПАЗОН МОЩНОСТИ Мощность (квт) ХАРАКТЕРИСТИКИ И ОБОРУДОВАНИЕ HO-TRON R HO-TRON R Рабочий диапазон квт квт Расход топлива кг/ч кг/ч Форсунка в соответствии с запрашиваемой мощностью Шкаф управления LAL 1.25 Электродвигатель вентилятора об/мин – 230/400 В -5 0 Г ц – 45 квт об/мин – 230/400 В -5 0 Г Ц -5 5 квт Насос Сопротивление предварительных нагревателей T5 + TV 75 квт KN KL KN KL Полный код горелки по запросу по запросу по запросу по запросу По вопросам продаж и поддержки обращайтесь: Архангельск (8182) Астана +7(7172) Белгород (4722) Брянск (4832) Владивосток (423) Волгоград (844) Вологда (8172) Воронеж (473) Екатеринбург (343) Иваново (4932) Ижевск (3412) Казань (843) Калининград (4012) Калуга (4842) Кемерово (3842) Киров (8332) Краснодар (861 ) Красноярск (391 ) Курск (4712) Липецк (4742) Магнитогорск (3519) Москва (495) Мурманск (8152) Набережные Челны (8552) Нижний Новгород (831 ) Новокузнецк (3843) Новосибирск (383) Орел (4862) Оренбург (3532) Пенза (8412) Пермь (342) Ростов-на-Дону (863) Рязань (4912) Самара (846) Санкт-Петербург (812) Саратов (845) Смоленск (4812) Сочи (862) Ставрополь (8652) Тверь (4822) Томск (3822) Тула (4872) Тюмень (3452) Ульяновск (8422) Уфа (347) Челябинск (351) Череповец (8202) Ярославль (4852)
