Горелка газовая gas – рейтинг лучших моделей + правила выбора портативной горелки

температура пламени, схема устройства для сварки металла

Газовая горелка – один из главных инструментов мастеров сварки. Критерием качества номер один является стабильное и ровное пламя с нужным уровнем мощности.

Эта стабильность образовывалась за счет смешивания внутри устройства горючего газа и кислорода.

Классификация газовых горелок

Эти устройства на рынке представлены в нескольких широких и разнообразных линейках. Принцип работы у всех одинаковый, тем не менее каждая из моделей отличается рядом дополнительных технических характеристик.

Вот как подразделяются газовые горелки по своим функциональным критериям:

• Инжекторные горелки характеризуются особой подачей кислорода к месту возникновения пламени.
• Жидкостные модели, работающие не на газе, а на парах керосина или бензина.
• Универсальные приборы, которые годятся и для сварки, и для резки металла.
• Специализированные модели, выполненные для одной конкретной операции.
• Многопламенные горелки со специальными потоками пламени.
• Устройства с ручным или машинным управлением.
• Горелки с разной мощностью: малого, среднего и высокого уровня.

С инжектором или без: как это работает?

Существует два вида газовых горелок. Рассмотрим подробно каждый из них.

Горелки без инжектора

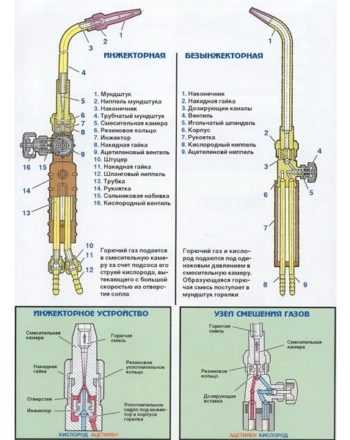

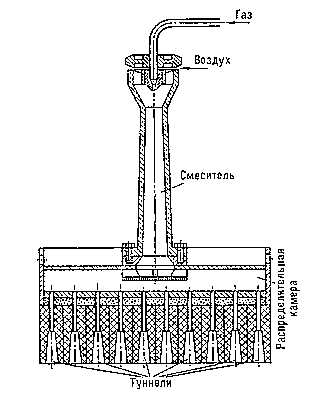

Устройство инжекторной и безинжекторной горелки.

Эти газовые горелки работают на высоком давлении, имеют относительно простую конструкцию и чрезвычайно эффективны в использовании.

Вот в каком алгоритме происходит их функционирование:

• Поступление необходимого кислорода из воздуха происходит через специальные резиновые щели и вентиль, после чего поступает в смеситель.
• Функция смесителя – деление общего потока на мелкие струи, которые поступают в сопло. Таким же образом поток поступает в специальный вентиль.
• Смешивание газа с кислородом происходит с помощью циркуляции, чтобы быть на выходе максимально однородной.
• Мундштук на наконечнике обычно выполнен из долговечного металла – к примеру, меди. Смесь, нагретая до очень высокой температуры, выходит именно через него. Температура на выходе будет даже выше, чем температура плавления металлов.

Технические требования к данным устройствам простые и конкретные: газовый поток должен быть равномерным и иметь конкретную скорость, которую можно контролировать и которая будет очень точной.

Дополнительное требование относится к смеси: она должна полностью сгорать. Скорость газового потока должна быть достаточной для того, чтобы пламя не перебрасывалось на верхнюю часть прибора, что весьма и весьма опасно из-за высокого риска взрыва.

С другой стороны, скорость горячего газового потока не должна быть слишком высокой вследствие риска отрыва пламени от мундштука с его последующим затуханием.

Как высчитать оптимальную скорость выхода газового потока?

Нужно учитывать несколько факторов:

• состав горючей смеси;
• диаметр внутренней стенки сопла;
• техническое устройство мундштука.

Средняя скорость находится в пределах 70 – 150 м/сек.

Горелки с инжектором

В качестве горючих газов используются метан, кислород или ацетилен, которые закачиваются в смеситель с помощью инжектора. Это и есть технологическая особенность инжекторного семейства сварочных горелок.

Вот как работает конструкция с инжектором:

• Горючий газ закачивается в смесительную камеру инжектором.
• Кислород поступает из баллона туда же.
• После поступления в смеситель газ смешивается с кислородом воздуха.
• Полученная смесь поступает по трубе в мундштук.
• Давление газа из мундштука должно быть, как минимум 3,5 атмосферы.

У инжекторных моделей есть существенный технологический недостаток, о котором нужно постоянно помнить: смесь горючего газа с кислородом непостоянная, она все время меняет свой состав. Вследствие этого пламя такой газовой горелки по определению не может быть ровным и стабильным.

Используются такие газовые горелки очень широко, несмотря на низкое давление и довольно сложную конструкцию. В них встроена система охлаждения, так как из-за низкого давления сопло с мундштуком нагреваются очень сильно. Поэтому важнейшим моментом является контроль перегрева камеры, чтобы она не взорвалась.

Как работать с газовой горелкой в процессе сварки?

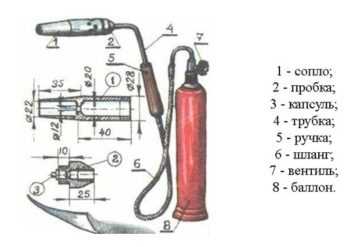

Чертеж горелки для сварки.

Горелки – отличные компаньоны в сварочных процессах автоматического или полуавтоматического типа. Как вы помните, при этих способах сварочная проволока подается автоматически, без помощи рук.

Таким образом, с помощью этих технологий можно добраться до самых труднодоступных участков сварки с минимальными усилиями. Дополнительное преимущество – это то, что практически не остается шлаком и другого мусора. Шов формируется быстро и весьма высокого качества.

Недостатки у данного метода тоже есть. К ним относится весьма недешевая стоимость как основных аппаратов, так и расходных материалов. Вся конструкция довольно тяжелая, которую сложно перемещать.

Этапы в действиях:

• Прежде всего – самая тщательная зачистка поверхностей соединяемых заготовок: ни грамма ржавчины или любого загрязнения. Чистим хорошенько – не тряпочкой, а металлической щеткой и насадками на шлифовальном аппарате.
• Обезжириваем те же поверхности для последующего плотного прилегания металла к металлу.
• Активация газовой горелки с одновременным запуском системы подачи проволоки электрода для старта главного процесса сварки.
• Установка оптимальной скорости подачи проволоки, которая обусловлена природой металлов другими входными факторами.

Перед работой нужно проверить целостность и функционирование инжектора. Это сделать просто: подключить кислородный шланг к ниппелю и поднять давление в аппарате до рабочего уровня.

При проходе кислорода через инжекторную систему в канале горючего газа должно сформироваться разрежение. Проверить его можно с помощью пальца: он будет присасываться к отверстию ниппеля. Если так, подключают и фиксируют оба шланга. После этого смесь поджигается и регулируется величина пламени.

Как только сварка произведена, вентиль баллона с ацетиленом перекрывается. Кислородный кран отключается только вторым. Такой порядок отключения нужно соблюдать в обязательном порядке. В противном случае пламя может ударить прямо в ацетиленовый шланг, что может вызвать взрыв.

Если делать все правильно, все риски оправдываются: шов получается надежным и долговечным.

Популярные виды горелок для сварки

Типы горелок, которые популярны среди сварщиков.

Сварочная горелка для полуавтомата

Основными критериями работы газовой горелки для полуавтоматической сварки являются вид разъема для включения в сварочный аппарат, номинальный сварочный ток и система охлаждения.

Охлаждение самого устройства в данном случае особенно важно. Такого рода модели особенно часто используются для работы в труднодоступных участках.

Полуавтоматическая сварка без применения газа включает в себя формирование сварочной ванны в месте сплавления металлов двух соединяемых заготовок не сопровождается защитой из инертных газов.

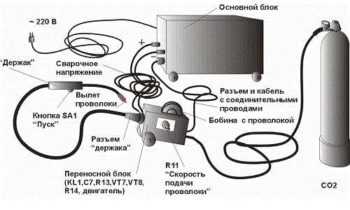

Сварка полуавтоматом.

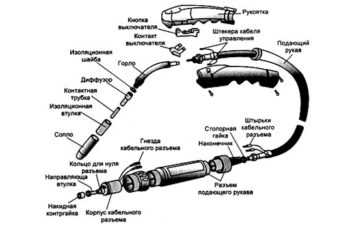

Полуавтоматическая модель имеет три составных элемента:

1. сама горелка;
2. ее шлейф;
3. контактное соединение.

Суть ее работы – физическая связь со сварочным процессом. Подача металлической присадочной проволоки жидкости из системы охлаждения происходит по шлейфу горелки. Такой же путь у сварочного тока, защитного газа или флюса вместо него.

Контактное соединение как элемент горелки необходим для подключения источника сварки и сварочной горелки.

Важная часть – рукоятка устройства. Обычно ее делают из литого материала с хорошей изоляцией. Что же касается наконечников или мундштуков, то их делают из бронзы, разных сплавов меди или неплавящегося вольфрама. Самые качественные – медные и вольфрамовые мундштуки: они самые долговечные и имеют длинный срок использования.

Горелка для аргонодуговой сварки

Нет нужды подтверждать востребованность аргоновой сварки – она была и есть чрезвычайно популярной. По большей части она используется для соединения заготовок из таких металлов как серебра, чугуна и, что особенно ценно, алюминия. Преимуществ у технологии немало, но главное – великолепный и долговечный шов.

У аргоновой горелки есть некоторые нюансы: она работает по своему принципу. Дело в том, что у нее совмещаются принципы аргоновой и дуговой сварки.

Источник питания – это обыкновенный электрический разряд, а аргон или другой инертный газ выполняет роль мощной защиты от проникновения и воздействия кислорода. Потому что вес аргона больше веса кислорода. Электроды при таком способе выбираются вольфрамовые, неплавящиеся.

Горелка для аргонодуговой сварки.

Сварочная горелка для аргонодуговой сварки может различаться по нескольким параметрам:

• мощности горения;
• типу системы охлаждения горелки;
• типу управления пламенем и другими показателями;
• длине электрического кабеля;
• типу подключения к аппарату сварки.

Тип охлаждения в таких устройствах бывает двух типов: воздушный или водяной. Тип управления тоже делится на три варианта: вентильный, с помощью кнопок или универсального характера.

Конструкция устройства простая: специальный шланг для инертного газа, силовая жила и специализированной составной рукоятки. Модель с водяным охлаждением снабжена дополнительным шлангом для воды или другой жидкости.

Рукоятка аргоновой горелки устроена следующим образом: сопло из керамических материалов, цанги, ее корпуса и каппы одного из двух видов – длинной или короткой.

Горелка для сварки типа ТИГ

Устройство этого вида выполняет функцию держателя электрода. Здесь также используется защитный газ. В отличие от других видов горелок здесь нет специального канала для подачи присадочной проволоки, которая подается ручным способом.

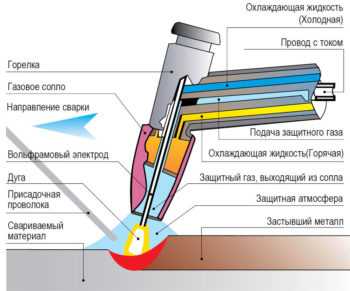

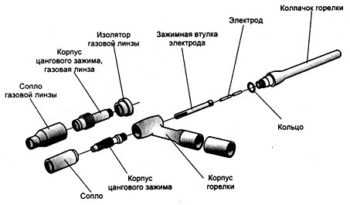

Устройство горелки для TIG сварки.

Составные части горелки ТИГ следующие:

• электрод;
• корпус;
• втулка для уплотнения;
• корпус этой втулки;

По ходу процесса сварки электрод помещается в щиток корпуса горелки через втулку, которая хорошо его фиксирует. Щиток для электродов нужно повернуть для закрепления. Держать горелку во время работы нужно под углом не больше 40° по отношению к вертикали.

Данная технология особенно широко применяется в кузовных работах и специальных ремонтных мероприятиях в автомастерских высокого профессионального уровня и с широким спектром услуг. Также он хорош при разного рода строительно-монтажных работах.

Горелка для точечной сварки

У этих моделей множество достоинств и преимуществ перед другими вариантами. Начать нужно с того, что сварочное оборудование здесь работает в разных режимах. И действие устройства также напоминает металлическое соединение в виде точек, а заготовки соединяются с помощью сварочного шва внахлест.

Особенные характеристики точечного способа носит сплошь позитивный оттенок: это и простота исполнения всех операций, и сварочный шов высокого качества, и возможность варить заготовки с разной толщиной кромок.

Инструменты точечной сварки.

Точки на шве фиксируются только на одной стороне, так что эстетические потери здесь минимальные.

Технология очень востребована в чрезвычайно ответственных областях работы с металлами: самолетостроение, приборостроение и другие высокотехнологичные отрасли.

В данной статье перечислены далеко не все возможности и модели горелок из тех, что имеются на современном рынке. Разные технологии предполагают выбор среди разных моделей и марок производителей.

Существуют модели специальных горелок для сварки алюминия или соединения пластмасс. Выбор правильной модели должен быть осознанным и без суеты. Нужно не забыть учесть множество деталей и нюансов: к примеру, разъем для подключения, условия применения при высокой влажности и многое другое.

Помимо промышленных вариантов на рынке имеется большая отдельная группа устройств для специализированных работ и отраслей, название такому устройству – мини газовая горелка. Она применяется в областях, весьма далеких от промышленного производства: от ювелирного дела до стоматологии.

tutsvarka.ru

Горелки газовые

Исходные данные:

Характеристики горелки:

Рабочие характеристики:

Характеристики топлива:

Механические детали горелки:

Характеристики печи:

Предлагаемое оборудование:

Газовая горелка мощностью 15,5 МВт в количестве 1 шт.
Промышленная газовая горелка для сжигания природного газа с диапазоном регулирования 1:5.
Выполняет функцию основной силовой горелки печи.
Горелка имеет отдельную воздушную камеру с заслонкой регулирующей подачу воздуха.
Панель управления должна быть установлена в безопасной зоне.
Классификация взрывоопасной зоны – Зона 2 согласно стандарту ATEX

Технические характеристики:

Характеристики топлива для основной горелки:

Характеристики топлива для пилотной горелки:

Воздух горения:

Воздух воспламенения и охлаждения для пилотной горелки

Электропитание:

Конструктивные особенности предлагаемого оборудования:

1. Газовая горелка:

• Корпус горелки совмещен с воздушной камерой
• Диффузор со смесительной головкой
• Заслонка для регулирования воздуха с приводом
• Газо-электрическая запальная горелка для природного газа с эмиссионным электродом и системой оценки контроля пламени запальной системы
• Оптический датчик пламени
• Стальные рукава для подключения охлаждающего воздуха внутри рамы горелки
• Шаровой клапан для охлаждающего воздуха Rp 1/2″

2. Оборудование рампы горелки:

Трубопровод для газа основной горелки:

• Манометр диаметр 160 мм с манометрическим клапаном
• Газовый маностат
• Ручная заслонка DN 125
• Газовый фильтр
• Регулирующая арматура с электроприводом
• Ручной клапан
• Шаровой клапан Rp 3/8″ (DN10), для пробоотбора
• Закрывающий электрический клапан DN 125
• Непрямая отсечная заслонка DN 25
• Трубопровод для соединения всех позиций

Трубопровод для газа запального устройства:

• Шаровой клапан DN 15
• Электрический закрывающий клапан  DN15
• Газовый маностат
• Трубопровод для соединения всех позиций

3. Электрический шкаф:

• Подключение электрических компонентов горелки и клапанов рамы
• Включает: полное подключение электрических кабелей внутри горелки
• Элементы местного управления и индикаторы
• Система управления горелкой
• Стойка рамы

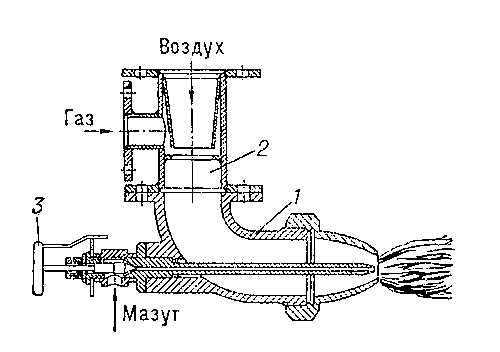

Типовой чертеж

Примечание: Представленный чертеж ознакомительного характера.

Комплектация поставки:

• Газовая горелка в сборе
• Рампа горелки
• Электрический шкаф
• Система управления

www.gas-burners.ru

пропановые портативные паяльники с одноразовыми баллонами

Газовая горелка для пайки используется для контроля смешивания кислорода с газом. Ее основным назначением является получение стабильного пламени заданной мощности. Такой инструмент имеет широкую область применения, начиная от пайки мелких изделий до проведения кровельных работ.

В магазинах предлагается широкий ассортимент различных газовых горелок. Они обладают высокой надежностью и безопасностью. В то же время выбрать подходящую модель из огромного разнообразия не так уж и просто. Данный обзор может помочь решить этот вопрос.

Применение газовых горелок

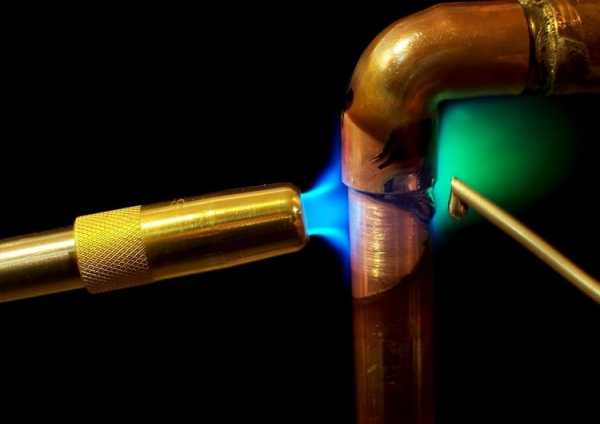

Спаивание медных труб – это популярный метод соединения таких изделий для организации подачи воды в дом или квартиру. Данная технология стыковки труб берет свое начало еще со времен Древнего Египта. Несмотря на это, данный метод начал стремительно развиваться именно в последнее время.

Система водоснабжения со спайкой в местах соединений способна выдерживать высокие тепловые и гидравлические нагрузки.

Медные трубы отличаются высокой стоимостью. Это, пожалуй, их единственный большой недостаток. Зато достоинства с лихвой оправдывают их цену.

Широкое распространение они получили благодаря следующим свойствам:

• высокая коррозионная стойкость к внешним воздействиям;
• длительный срок службы, превышающий десятки лет;
• устойчивость к перепадам температур;
• высокая пластичность, что позволяет изготавливать трубы сложных форм;
• способность выдерживать значительные давления.

При установке любого трубопровода самым важным является надежное и герметичное соединение всех его деталей. В работе с медными трубами выделяют две основные методики работы: запрессовка и спаивание. Второй вариант является более надежным. Он гарантирует высокое качество соединений и их долговечность.

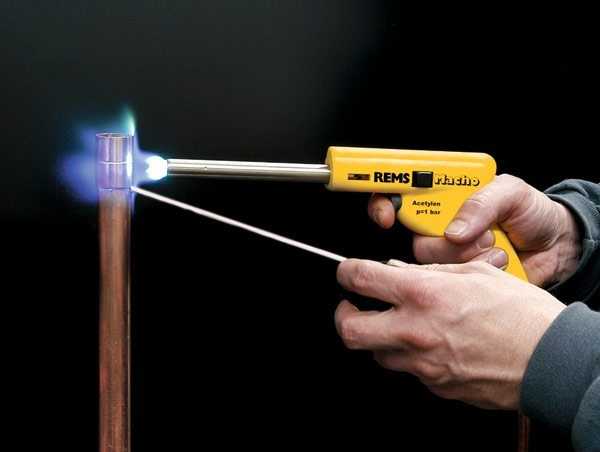

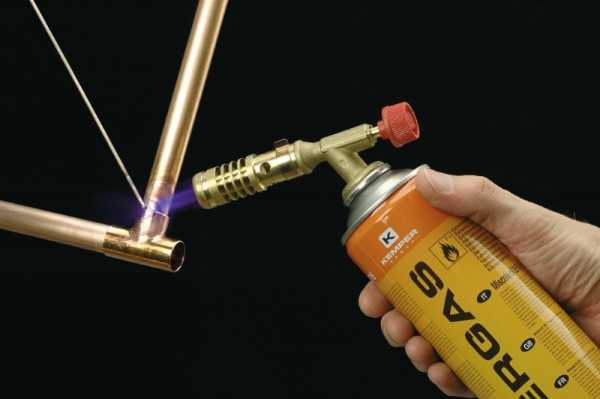

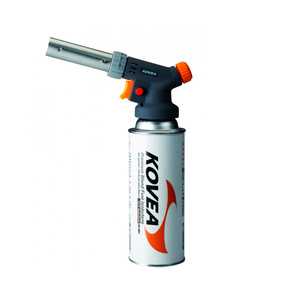

Газовая горелка для пайки.

Для состыковки труб данным методом необходим специализированный инструмент для пайки. В этих целях преимущественно используется газовая горелка для пайки меди.

Она отличается простотой использования, экономичностью и безопасностью. Кроме того понадобится еще: труборез, фаскосниматель, расширитель, молоток и рулетка.

Горелки могут отличаться друг от друга по используемому топливу, мощности и эффективности. На крупных предприятиях и строительных объектах используются устройства со стационарным газовым баллоном.

Для маленьких объемов работы или для домашних целей целесообразно использовать ручные аппараты с одноразовым баллоном.

При выборе инструмента важно обращать внимание на его мощность. Ее величина определяется температурой плавления припоя, который планируется использовать.

Еще одним широко используемым материалом является алюминий. Он применяется и в промышленности, и в домашних условиях. Для надежного и качественного соединения отдельных алюминиевых деталей используют спаивание.

Сваривать этот материал не представляется возможным. Это обусловлено изменением его структуры при нагреве.

Горелка для пайки алюминия отлично справляется с поставленной задачей. В отличие от других методов, спаивание алюминия не так удобно. Однако оно оказывается наиболее предпочтительным во многих случаях. Осуществлять спайку можно с использованием газовоздушной ГВП.

Основные трудности, возникающие при работе с алюминием, связаны с окислом на его поверхности. Он появляется сразу же, даже если металл предварительно обработать.

Спаивание горелкой является более удобным по сравнению с использованием электрического паяльника. Это обусловлено возможностью контроля температуры пламени, что позволяет работать как с крупными, так и с мелкими деталями.

Для получения качественной спайки используют флюс. При работе в домашних условиях предварительный прогрев металла, а также расплавление дополнительных расходных материалов осуществляется проще.

Конструкция горелки

Принцип работы газовой горелки использующейся для спаивания металлов достаточно прост. Для этого необходим источник топлива, в данном случае используется баллон с сжиженной пропан-бутановой смесью. От него через редуктор топливо поступает к штуцеру встроенному основание паяльного инструмента.

Для домашних целей существуют модели с одноразовыми баллонами. Это отличный вариант инструмента для выполнения небольших работ.

Даже в быту можно столкнуться с необходимостью соединения алюминиевых деталей. Сварка не позволяет решить эту задачу. А вот пайка алюминия газовой горелкой вполне возможна.

Отлично подойдет для спаивания алюминия присадочная проволока из легкоплавких припоев. В таком случае материал не придется нагревать до значительных температур и конечное изделие не будет испорчено.

Затем газ поступает по вертикальному каналу к жиклеру. В него встроена игла, позволяющая регулировать интенсивность пламени. Поступающий газ проходит на высокой скорости. За счет ее повышения осуществляется обогащение воздухом, необходимого для процесса горения, с помощью воздушного золотника.

Спецгильза золотника позволяет регулировать количество воздуха, поступающего к газу. Регулируя объемы воздуха и скорость подачи газа можно получить пламя необходимого качества и размера.

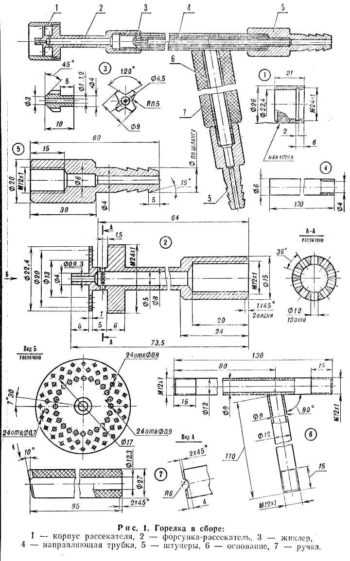

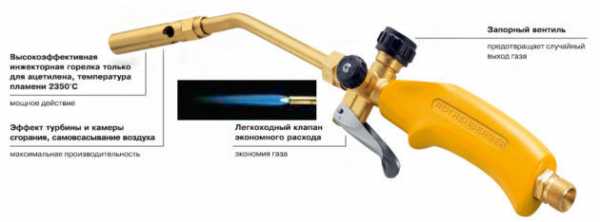

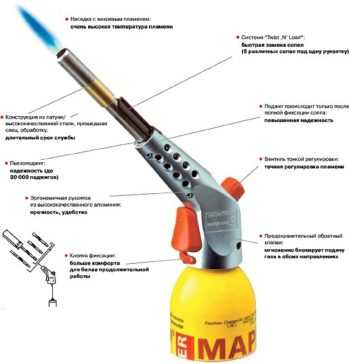

Горелка газовая для пайки в сборе.

Устройство пропановой горелки представляет собой:

• иглу для контроля подачи топлива;
• ручку для изменения положения иглы;
• корпус жиклера;
• эжектор;
• золотник;
• рассекатель;
• радиатор.

Лучшими материалами, из которых должны быть сделаны все перечисленные конструктивные элементы, являются латунь и бронза. Они характеризуются высокой теплопроводностью и прочностью.

Эти сплавы устойчивы к внешним воздействиям и коррозии, что обеспечивает долгий срок службы паяльного инструмента.

Существуют также и бензиновые горелки, ни тоже используются для пайки. Главным их отличием является формирование бензовоздушной смеси.

Данный инструмент часто используется благодаря своим преимуществам:

• маленькими габаритами и портативностью;
• небольшим весом;
• простотой использования;
• возможностью выполнять качественную пайку.

Конструкция таких устройств выглядит следующим образом:

• емкость для бензина;
• компрессор для подачи воздуха;
• шланги устойчивые к действию бензина;
• горелка.

Правила и техника пайки

Для осуществления паяльных работ лучше всего подойдет профессиональная газовая горелка. Для паяния деталей небольших размеров желательно использовать устройства, работающие на светильном газе или ацетилене.

Результаты, получаемые при работе горелок на светильном газе, более качественные. Также этот вид топлива более дешевый.

При спаивании деталей в небольших количествах желательно осуществлять предварительный прогрев деталей. Это сэкономит время и обеспечит однородный нагрев всех элементов узла. В результате получится избежать коробления и других дефектов.

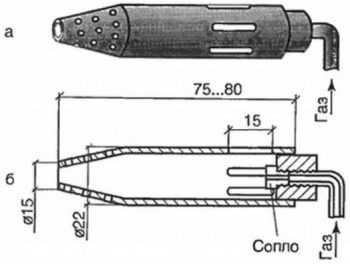

Чертеж горелки для пайки.

Перед началом работы детали необходимо зафиксировать таким образом, чтобы во время пайки их не приходилось передвигать. Сделать это можно на верстаке или специальном приспособлении.

Перед самой пайкой в местах спая наносится слой флюса. Если необходимо во время работы добавить флюс, то горячий конец прутка припоя погружают в него.

При спаивании деталей из разных материалов пламя необходимо направлять на тот из них, который обладает более высокой теплопроводностью. Необходимо быть внимательным при работе с элементами разных размеров.

Важно, чтобы все компоненты были подогреты до одинаковой температуры. В связи с этим толстые детали необходимо прогревать дольше.

Нельзя расплавлять припой в пламени инструмента. В таком случае он может стекать каплями. Расплавление осуществляется непосредственно при соприкосновении проволоки со спаиваемыми деталями.

Припой будет затекать в более нагретые места спайки. Исходя из этого, пламя необходимо направлять перед припоем. Если он не затекает в шов, то это значит, что деталь не прогрелась до необходимой температуры.

Не следует прогревать места спая в течение слишком длительного времени, ибо это может привести к изменению состава припоя, то есть к его выгоранию, и уменьшению эффективности действия флюса.

Особенности выбора газовых горелок

Ассортимент доступных паяльных горелок очень велик. В магазинах предлагаются многочисленные варианты, отличающиеся друг от друга: мощностью, конструкцией, размерами, источником топлива и т.д.

В результате выбрать газовую горелку – задача не из простых. Для ее решения необходимо определиться с типом работы, для которой планируется использование.

Для состыковки труб из меди лучше использовать газовоздушные горелки. В магазинах предлагают различные варианты такого инструмента. Они могут комплектоваться дополнительными элементами: переходниками, наконечниками и т.д.

В зависимости от смеси, на которой они работают, бывают:

• пропановые;
• ацетиленокислородные;
• на основе MAPP-газа.

Первый вариант прибора может быть многоцелевым или специального назначения. В них предусмотрено наличие режима экономии смеси и автоподжига.

Инструмент на основе MAPP-газа является более производительным в сравнении с горелками на пропане. Это достигается за счет большей энергии сгорания топлива.

Второй вариант позволяет обеспечить надежные паяльные швы. Такое устройство продается по приемлемым ценам со стационарным или одноразовым газовым баллоном. Данные приспособления для спаивания магистралей и различных элементов металлических конструкций тугоплавким и мягким припоем.

Для домашних целей или незначительных работ подойдут портативные газовые паяльники. Они могут использовать различные виды смесей.

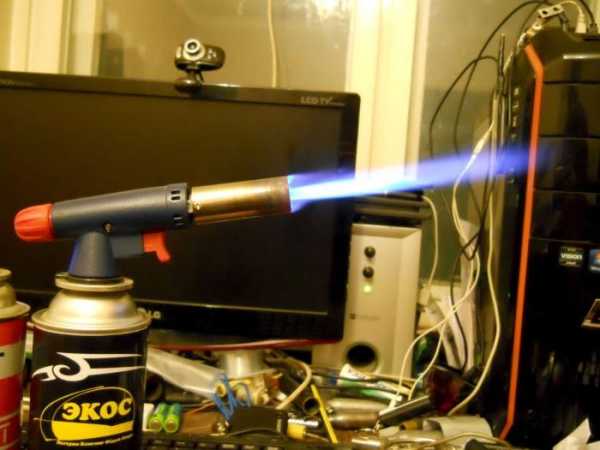

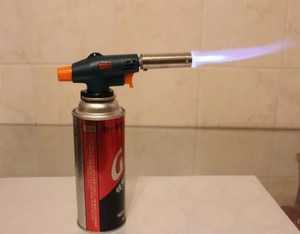

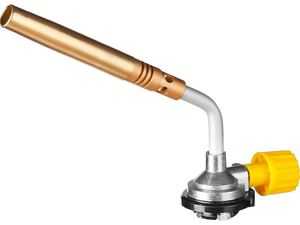

Насадка на газовый баллон для пайки.

Преимущества данных инструментов для пайки медных труб следующие:

• отсутствие необходимости подключения к электросети и использования шнуров, проводов и кабелей;
• универсальность;
• возможность регулировки пламени;
• высокая безопасность;
• хорошее качество швов.

Они обеспечивают качественное соединение. Особенно это касается инструментов со стационарным баллоном. Данные горелки способны расплавить практически любой металл.

При выборе паяльного оборудования важно обращать внимание на их функции. В магазинах представлен большой выбор от различных производителей. Стоимость инструментов также варьируется в больших интервалах и зависит от особенностей конструкции, дополнительных приспособлений и комплекта.

Горелка может не только спаивать детали, но и производить резку, обработку при высоких температурах, нагрев и разморозку. Пропановая горелка будет удобной для работы на открытом ветру. Ацетиленовая позволит обеспечить более высокие температуры.

Выбор необходимо делать исходя из задач, которые предстоит решить.

Руководствоваться можно такими данными:

• тип горелки – инжекторная или безинжекторная;
• эффективность – малогабаритные модели подойдут для пайки небольших деталей, а крупные – для работы с массивными металлическими конструкциями;
• тип газовой смеси;
• материал изделий.

Существуют варианты инструмента, работающего на различных видах топлива. Рекомендуется все же отдать предпочтение горелке, работающей только на одном варианте горючего.

Важно осуществлять пайку с соблюдением всех правил безопасности. Необходимо надевать защитные рукавицы. Это защитит руки от ожогов. Работа должна выполняться в помещениях с хорошей вентиляцией, чтобы продукты сгорания не нанесли вред здоровью.

Когда пайка окончена, необходимо дождаться пока изделие остынет, прежде чем приступать к контролю.

Итог

Газовые горелки для пайки – это эффективный инструмент, который поможет при выполнении различных монтажных работ, кровле, спаивании медных труб и алюминиевых конструкций.

Преимуществами пайки газовой горелкой является высокая безопасность, отсутствие плавления, незначительный нагрев. Это позволяет использовать данный метод для работы с алюминием, так как его структура может меняться при высоких температурах.

Данная технология обеспечивает надежные соединения высокого качества.

tutsvarka.ru

область применения, преимущества и технология пайки, рекомендации по выбору

Газовая горелка — инструмент малой мощности для спайки деталей из цветных металлов и сплавов, часто используется при работе в местах, где не подведено электроснабжение, поскольку работает от баллона с газом.

Цена на этот прибор несколько выше, чем на электрический инструмент, но в случае отсутствия в месте работы подведенного электричества — это незаменимый помощник.

Еще одним неоценимым достоинством является вес и размеры газовых горелок. К примеру, при пайке на высотных объектах отсутствие проводов и малые размеры делают газовые горелки незаменимыми.

К примеру, при прокладывании электрики в новостройках, где проводка в доме еще отсутствует, а требуется в распределительной коробке спаять провода, данный инструмент успешно заменяет традиционный паяльник.

По назначению делятся на:

1. Универсальные;
2. Специального назначения.

Принцип действия инструмента основывается на смешивании кислорода и горючего газа, за счет этого при поджигании получается устойчивое ровное пламя с высокой температурой. Металл возможно паять только при условии, что он из твердого состояние перешёл в жидкое посредством нагрева за счет очень высоких температур. В результате между металлами в жидкой фазе происходит взаимопроникновение, т. е. диффузия.

В зависимости от типа инструмента процесс пайки может быть:

1. Ручным;
2. Автоматическим.

При смешивании кислорода из воздуха и горючего газа в разных пропорциях достигается необходимое давление смеси газов. Газовые горелки в зависимости от конструкции аппарата создают разное давление.

Горючий газ дает необходимый химический состав при смешивании. Его подача в сопло газовой горелки происходит за счет давления в баллоне, а на выходе происходит смешивание с кислородом.

С помощью горелки может проводиться не только сварка, но и резка металла. В этом случае используют пары бензина либо водорода. Наиболее востребовано разрезание в ювелирных работах.

Как происходит процесс сварки? При помощи горелки разогревается припой, сам материал детали не расплавляется, а прогревается. Благодаря этому можно соединить элементы из разных сплавов и обеспечить возможность работы с тонкими поверхностями.

Преимущества

Основное их отличие от других сварочных инструментов — стабильное ровное пламя очень высокой температуры при малом размере самого прибора. Пламя не задувается ветром, поэтому использовать горелку можно на незащищенной от ветра местности.

Внимание: открытый огонь требует соблюдения стандартных требований пожарной безопасности.

При начале работы с инструментом горящая спичка подносится к соплу горелки, при этом подача газа происходит при слегка приоткрытых кранах. После того как загорелся газ, его подача увеличивается до того момента, как пламя станет ровным и стабильным. Регулировка подачи газа производится путем открытия вентилей или редуктора горелки.

Важно! При запахе газа необходимо проверить, где происходит утечка. В случае обнаружения запаха необходимо сразу же приостановить работы и выключить прибор.

Перед включением инструмента проверяются стыки разъемных соединений на предмет герметичности.

Технология пайки

Подлежащее спайке место требуется предварительно очистить от загрязнений, ржавчины, грязи и обезжирить. После предварительной подготовки изделия тщательно высушивают и покрывают флюсом. Спаиваемые детали должны быть зафиксированы, чтобы у паяльщика были свободны обе руки, поскольку во время работы надо будет держать горелку и припой.

Затем изделие прогревается таким образом, чтобы материал был нагрет равномерно по всей длине соединения. Для этого факел непрерывно перемещают вдоль шва.

Обращайте внимание на пламя горелки. Отрегулированное правильное пламя имеет темное ядро, среднюю часть и края с четкими контурами. В случае подачи избыточного кислорода пламя резко становится короче, а если дается много горючего газа, то пропадает средняя зона, длина пламени увеличивается, теряет четкость, огонь начинает чадить.

Самая высокая температура находится в конце ядра, поэтому предварительный нагрев лучше проводить наружной частью пламени. После того как паечный шов прогрет до температуры плавления используемого припоя, на шов подается конец прутка припоя, покрытого флюсом, который, расплавляясь, закрывает шов.

Во избежание выгорания, припой надо прогревать быстро при нейтральном, не самом горячем пламени. После окончания пайки лучше не трогать детали до полного затвердения припоя, чтобы не сместить заготовки.

Область применения

Газовая горелка может использоваться там, где работа с паяльником невозможна или нецелесообразна.

Бытовые работы, строительные, сварка в условиях лабораторий — традиционно основные сферы применения, но также она используется в радиотехнике и туризме.

К примеру, инструментами на пропане, имеющими широкое сопло, разогревают и укладывают битумные покрытия, асфальт при дорожных работах. В условиях удаленности от цивилизации и в полевых работах пламя горелок применяют для разогрева усадочных материалов, нагрева и просушки поверхности.

Горелки на бутане более распространены при следующих высокоточных работах:

1. Моделирование.
2. Ремонт домашней техники.
3. Выжигание.
4. Ювелирное производство.

Большое количество вариантов насадок позволяет проводить работы различной сложности, работать без перерыва такие газовые горелки могут до 50 минут.

Невысокая стоимость бытовых ручных горелок с небольшими баллонами газа, а также удобство эксплуатации позволяет их широко использовать в быту. Несмотря на малые габариты устройства, температура нагрева может достигать от 500 до 6000 °C, что обеспечит надежную сварку средних деталей. Для более сложных работ следует использовать стационарные приборы, которые позволяют не только паять, но и сваривать детали без ограничения в размерах заготовок.

Рекомендации по выбору

В покупаемый комплект традиционно входят сама горелка, ряд насадок и сменный газовый баллон. Вид газа не сильно принципиален для работы инструмента.

Меняя насадки, можно применять горелку для:

1. Разрезания;
2. Разогрева покрытий, к примеру, снимая старую краску с металла;
3. Плавки пластика.

Обратите внимание на тип пламени, которые дают насадки:

1. Вихревое. Поток высокой концентрации, подходящий для большинства работ с высокой тепловой интенсивностью.
2. Карандашное. Используют для создания тепла на небольшом рабочем пятне для точных работ.
3. Так называемое Джамбо. Требуется для грубых теплоемких работ.
4. Многоцелевое. Применяют для работы с низкой температурой, самое мягкое пламя.

При соблюдении правил безопасности и правильном выборе горелки этот инструмент будет долго радовать владельца и помогать в быту.

tokar.guru

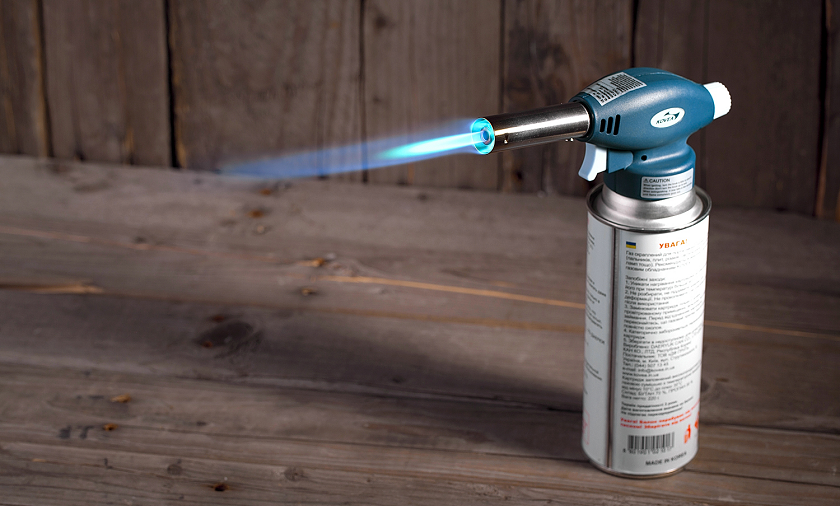

Газовая горелка на баллон: рекомендации по выбору

И среди людей, выполняющих ремонты профессионально, и среди домашних умельцев большой популярностью пользуется ручная газовая горелка с баллоном. Сфера их применения очень широкая, есть несколько разновидностей. В этой статье рассказано, как правильно выбрать газовую горелку на баллон и научиться пользоваться данным аппаратом не самой замысловатой конструкции, но крайне полезным во многих случаях, когда выполняется ремонт помещения.

Параметры горелок

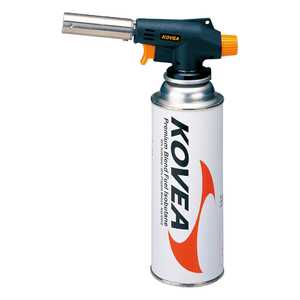

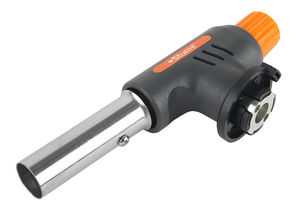

Газовые горелки на баллончик с цанговым присоединением представляют отдельный класс инструментов. Применяются они в условиях высокой пожарной безопасности там, где задействовано серьезное строительное оборудование, а риск повреждения аппарата сведен к минимуму.

Основными параметрами являются температура и форма пламени. У простейших устройств температура горения близка к минимальной — 700−1000°С. Воздух поступает естественным образом, и его всегда не хватает. У более дорогих изделий специальная форма воздухоподводящих каналов, что увеличивает приток воздуха, а температура пламени возрастает до 1200°C.

Пламя еще большей температуры у эжекторных горелок, в которых к очагу воздух поступает за счет разрежения, а сила потока находится в прямой пропорциональной зависимости к рабочему давлению газа. Благодаря этому температуру можно увеличить до 1500−1600°С и сравнительно плавно регулировать ее с длиной пламени лишь поворотом крана. В аппарате может быть несколько очагов горения. Таким инструментом не выполняют тонкую работу, но успешно прогревают обширные участки.

Пороговая температура горелок — 2000−2400°С, а достигается она путем концентрации нагнетаемого воздуха в очаг горения, а также использования газа метилацетилена пропадиена (МАПП). В пламени образуется высокотемпературный конус, чья мощность и температура могут быть сопоставлены с газокислородной сваркой.

В дополнение изделие любого вида может оснащаться гибкой или поворотной трубкой, пьезорозжигом и высокочувствительным регулировочным клапаном. Существует широкий выбор аппаратов по мощности и расходу газа.

Туристические лампы

Низкотемпературные устройства используются для выполнения широкого спектра работ, подходят как для использования в быту, так и для профессионального строительства. Эти паяльные лампы чаще заменяют электрические фены там, где возможна лишь автономная работа.

Основным недостатком горелок без инжектора является низкая стабильность пламени, особенно заметная при резких наклонах и поворотах. Плескания сжиженного газа не влияют существенно в более дорогих аппаратах, имеющих специальный редуктор и контур подогрева.

Обычно такие аппараты не используются для пайки. Главным образом с их помощью разжигают дрова и угли или разогревают материалы, которые допускают использование открытого пламени. Лампа незаменима для оттаивания труб, подогрева двигателей автомобилей, обжига краски для ее устранения, распаковки сгонов на пакле, иных черновых работ.

Лампы с наддувом

Устройство и назначение эжекторных паяльных ламп более специфичное. Данные устройства используются для обработки цветных металлов. Благодаря большой температуре и возможности регулировать пламя эти устройства превосходны для пайки и закалки металлов, прочей термической обработки, требующей высокой точности температуры и строго очерченного конуса.

Специфика применения серьезно корректирует размер сопел и горелок. Миниатюрные аппараты служат для пайки тонкого металла и ювелирных украшений. У горелок среднего класса толщина конуса составляет 3−9 мм, они более остальных подходят для электрической пайки соединительных кабельных муфт, алюминиевых и медных трубок.

Благодаря высокой мощности более крупные изделия рационально использовать в следующих областях:

• художественная ковка;
• точная штамповка и гибка металла.

Именно эти инструменты используются домашними мастерами в качестве основы самодельных закалочных печей и газовых горнов.

В случае с эжекторными вариантами понятие нестабильности пламени сугубо фигуральное, хотя есть вероятность периодических вспышек газа, в ядре температура остается стабильной относительно. Контур преднагрева газа больше используется для повышения экономичности горелок, быстрейшего их выхода на рабочую мощность, более точного регулирования температуры.

Высокотемпературные лампы

• Есть аппараты, где MAPP газ используется вместо пропан-бутановой смеси. Температура пламени в этих аппаратах равна 2200−2400°С. Основная энергия при этом концентрируется в конусе, достаточно стабильном и с выраженной границей.
• Такие изделия используются для прогрева, гибки и ковки массивных деталей и высокоуглеродистых сталей. Высокая температура позволяет качественнее отпускать и закалять металл.
• Что касается сварки и пайки, устройства на MAPP газе прекрасно справляются с нержавейкой, и даже тонкие детали при этом не перегреваются. Еще одним плюсом MAPP является низкая температура кипения, что позволяет использовать его при температуре -20°С даже в изделиях без контура подогрева.

Выбираем оптимальный вариант

При выборе газовой горелки не забудьте о нюансах.

1. Для туризма хорошо подходят простейшие факельные горелки без наддува. Произвести розжиг костра или подогреть пищу помогут даже дешевые китайские изделия, которые не особо жалко сломать или потерять.
2. Для быта и мелкого ремонта предпочтительны инструменты любительской серии. Конструкция полупрофессиональных горелок более сложна, и в ней нет недостатков, как, к примеру, оплавление пластиковой обкладки мундштука или сбой пьезорозжига.
3. Дополнительным аргументом против средних цен является практически повсеместное отсутствие нормального клапана регулировочного, который может быть важным и в случае грубых работ.
4. Если с помощью аппарата планируется выполнять тонкую работу, пайку или сварку, дополнительно должно уделяться внимание балансировке и эргономике. Эти работы подразумевают частое включение и выключение горелки, следовательно, форма корпуса и размещение элементов управления должны позволять одной рукой осуществить розжиг и регулировку.
5. Выбор мощности диктует толщина и материал обрабатываемых деталей. Горелки мощностью 500−700 Вт вполне годны для пайки медных проводов или обжигания краски. Стальные изделия и трубки из цветных металлов толщиной до 3 мм хорошо прогреются горелкой мощностью порядка 1200−1500 Вт. Горелки в 2−3 кВт используются для нагрева и гибки арматуры толщиной до 14 мм.
6. И еще об одной особенности: пламя качественных мощных горелок можно отрегулировать для более тонкой работы, но маломощной горелкой прогреть массивную деталь не удастся.

tokar.guru

Газовая горелка для пайки меди, алюминия, латуни

Для пайки изделий из меди или других мягких сплавов можно использовать газовую горелку. Это устройство обладает достаточно большим количеством особенностей, которые следует учитывать при выборе наиболее подходящей модели. Газовая горелка для пайки меди или других мягких сплавов может быть портативной или неподвижной. Кроме этого, классификация ведется по многим другим признакам. Рассмотрим устройство газовой горелки и особенности ее использования подробнее.

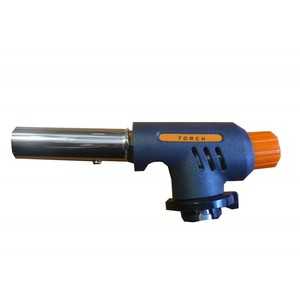

Газовая горелка для пайки

Устройство газовой горелки

Конструкция газовой горелки может существенно отличаться. Все зависит от особенностей конкретной модели. К особенностям создаваемой конструкции можно отнести нижеприведенные моменты:

1. Важным моментом назовем то, каким образом крепится баллон. В некоторых случаях он съемный, в других одноразовый или стационарный. От этого во многом зависят особенности применения устройства.
2. Во время работы горит именно газ. Подается он под давлением из баллона. Топливо может быть представлено бутановой, газовой и пропановой смесью.
3. Газ подается в сопло и поджигается. В результате создается поток огня, который нагревает материал до требуемой температуры. Температура пламени может регулироваться, для чего изменяется количество подаваемого газа.
4. Пламя газовой горелки обжигает материал, за счет чего он становится более мягким. Разный газ применяется для нагрева поверхности для разной температуры.
5. Некоторые варианты исполнения горелок имеют конструкцию, за счет которой длина пламени регулируется для обеспечения наиболее благоприятных условий работы. Регулировка проводится достаточно просто: при неизменном давлении меняется диаметр отверстия сопла, за счет чего газ выкидывается на различное расстояние и меняется длина пламени.

Устройство газовой горелки

На сегодняшний день довольно большое распространение получила самодельная газовая горелка. Это связано с тем, что конструкция проста, проблем с ее изготовлением, как правило, не возникает.

Сферы применения

Применение газовой горелки весьма обширно:

1. Горелка применяется для пайки проводки или различных кабелей, ремонта крупной электроники. Пайка алюминия газовой горелкой проводится достаточно часто, что связано с низкой температурой плавления этого материала.
2. Применяется устройство для ремонта различных конструктивных элементов автомобиля. Примером можно назвать случай, когда повреждается радиатор, изготавливаемый из плавкого сплава. За счет воздействия высокой температуры течь можно устранить.
3. Пайка медных трубок может проходить при применении газовой горелки. Выполняются ремонтные работы. Устройство применяется и во время монтажа различных конструкций, к примеру, для отпуска металла.
4. Некоторые сплавы обладают повышенной плавкостью. Соединение металлов, к примеру, меди может проходить с применением горелки. Достаточно провести разогрев металлов и соединить их механическим способом. После остывания материала может получиться качественное соединение.
5. Устройство может применяться в случае, когда нужно провести время на природе в зимний период. Использовать ее можно для того, чтобы разогреть костер или опалить дичь, разогреть инструменты или выполнить другую работу.

Пайка ацетиленовой горелкой

Несмотря на достаточно большое распространение горелки, в большинстве случаев она применяется для пайки различных сплавов. К примеру, пайка латунью проводится с применением газовой горелки. Стоит учитывать, что существует достаточно большое количество разновидностей устройства, каждая обладает своими определенными особенностями.

Разновидности горелок

Как ранее было отмечено, существует просто огромное количество различных вариантов исполнения устройства. К примеру, газовая горелка для пайки медных труб конструктивно может отличаться от других устройств. Классификация проводится по следующим признакам:

1. По виду сопла. Газ подается через сопло, которое имеет форму копья. Кроме этого, встречаются вращающиеся и сменные разновидности сопла. Выбор проводится в зависимости от того, для каких именно работ приобретается устройство.
2. По сфере применения. Большей популярностью пользуются многофункциональные устройства. Они могут применяться для выполнения различных работ, но в некоторых случаях могут быть не применимы. Кроме этого, в продажу поставляются устройства узкой направленности. К примеру, существуют газовые горелки для выполнения ювелирных работ: они более точные и имеют небольшие размеры.
3. Метод регулировки мощности также имеет важное значение. Различают конструкции с пьезоподжигом и функцией регулировки мощности.

Пайка медной трубы горелкой

Также выделяют следующие разновидности устройств:

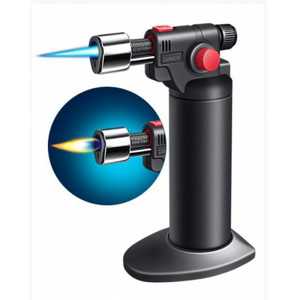

1. Мини газовая горелка подходит для тонкой работы. Подобное устройство характеризуется небольшими размерами, а также возможностью точной регулировки мощности.

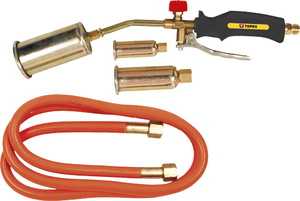

2. Горелка газовая со шлангом характеризуется тем, что имеет отдельный баллон, зачастую устанавливаемый на специальной тележке. Подобная конструкция большая, баллоны устанавливаются вдали от места работы, а газ подается по шлангам.
3. В последнее время встречаются конструкции с одноразовыми баллонами. Подобные варианты исполнения характеризуются высокой практичностью. Однако стоит учитывать, что конструкция с одноразовыми баллонами обходится дороже в применении.
4. Ручная горелка характеризуется небольшими размерами, а также комфортностью в применении. Встречается подобное устройство довольно часто.

Различают конструкции для пайки твердым припоем или для термоусадки. Именно поэтому рекомендуется проводить выбор в зависимости от области применения и по многим другим признакам, о чем далее поговорим подробнее.

Изготовление своими руками

Самодельная газовая горелка состоит из нижеприведенных элементов:

1. редуктор;
2. корпус, изготовленный из металла;
3. головка и форсунка;
4. элемент, предназначенный для регулировки подачи топлива;
5. узел, предназначенный для крепления и фиксации газового баллона.

Простая конструкция определяет то, что создать ее можно самостоятельно из подручных материалов.

Газовая горелка для пайки своими руками может быть создана следующим образом:

1. Начать работу рекомендуется с изготовления рукоятки горелки. Для изготовления этого элемента конструкции можно использовать самые различные материалы. При наличии возможности можно снять уже изготовленную рукоятку от другого приспособления.
2. Трубка для подвода газа должна быть представлена исключительно высококачественной сталью. Это связано с тем, что подобный материал способен выдерживать воздействие высокой температуры.
3. При создании устройства следует уделять внимание размерам всех деталей. Диаметр протока трубки не должен быть больше 1 сантиметра. Только в этом случае можно обеспечить высокое давление, под которым будет подаваться газ. Толщина стенок используемой трубки составляет от 2 до 2,5 миллиметров. Только в этом случае трубка может выдерживать сильное воздействие.
4. Крепление ручки к трубке проводится при помощи клея или другого качественного материала.
5. Корпус может изготавливаться из стали. Многие специалисты рекомендуют использовать латунный прут, ширина которого должна быть не более 2-х сантиментов. Рассекатель также изготавливается из этого материала.
6. Создается несколько отверстий, которые позволяют циркулировать кислороду. Это связано с тем, что огонь не может возникать без кислорода. Рекомендуется создавать около 4 отверстий, диаметр которых составляет 1 миллиметр.
7. Следующий шаг заключается в запрессовывании рассекателя в корпус изготовленного приспособления. Фланец устанавливается с определенными зазором. За счет созданного зазора можно затормозить подачу огромного потока газа, который подходит к запальнику.
8. Форсунка предназначается для подачи газа от баллона. Изготовить ее можно своими руками, для чего используется специальный прут. Образовать глухое отверстие в форсунке можно путем сверления, диаметр должен быть 2 миллиметра. Перемычка создается при применении 4-миллиметрового сверла.
9. Для подвода топлива к концу трубки монтируют шланг. Стоит учитывать, что для подачи газа требуется шланг из специальной ткани и резины.

Использование газовой горелки в домашних условиях

После создания конструкции следует оптимизировать давление в баллоне. На момент работы в шланге не должно быть воздуха, так как он делает огонь менее стабильным. Длина пламени при правильной регулировке давления составляет примерно 40-50 мм. Инструменты для работы достаточно просты в исполнении, сделать газовую горелку для пайки металла можно достаточно быстро. Однако, допущенные ошибки могут стать причиной нестабильной работы конструкции. Поэтому следует уделить внимание тому, как работает газовая горелка.

Рекомендации по выбору горелки

В продаже можно встретить просто огромное количество самых различных вариантов исполнения газовых горелок. Производителей также довольно много, больше всего внимания уделяется продукции брендов Rems и Rothenberger. Диапазон цен довольно широкий, все зависит от особенностей конкретной модели.

Некоторые модели горелок предназначены не только для пайки, но и резки металла и разморозки, а также обработки поверхностей высокой температурой. Выбор устройства проводят по нижеприведенным критериям:

1. Какой именно материал требует обработки. Каждый металл обладает определенной температурой плавления. Некоторые сплавы, к примеру, медь или алюминий следует нагревать до меньшей температуры. Обработать другие сплавы намного сложнее. Некоторые устройства горелок могут нагревать поверхность до высоких температур, могут применяться на протяжении длительного периода.
2. Следует помнить о том, что газовая горелка, предназначенная для расплавки металла и последующей пайки, плохо себя проявит при резке. Именно поэтому выбор проводится по предназначению.
3. В качестве топлива применяются самые различные виды газа. Примером назовем пропан или ацетилен. Стоит учитывать, что некоторые модели могут использоваться с другими газами. Рекомендуется применять инструмент, работающий от одного типа топлива. Большое распространение получила пропановая горелка, применяемая в промышленности.
4. Различают два типа конструкции: инжекторная и безинжекторная. Этот элемент конструкции предназначен для смешивания топлива с кислородом.
5. Мощность устройства может варьироваться в достаточно большом диапазоне. Следует учитывать, что с увеличением показателя мощности повышается и эффективность применения устройства. Мощные газовые горелки применяются для работы с толстостенными трубами, которые сложны в обработке.
6. Следует определиться с тем, как часто будут проводится работы. Если пайка будет проводится часто, то лучше всего уделить внимание модели от известного производителя с высокой надежностью.

При выполнении пайки медных труб следует соблюдать определенную технику безопасности. Для этого требуется:

1. Защитные перчатки. Поверхность может нагреваться до весьма высокой температуры, при касании можно обжечься. Для того чтобы исключить вероятность появления ожогов на руках следует использовать перчатки с плотной тканью.
2. Работы рекомендуется проводить исключительно в проветриваемом помещении с хорошей вентиляцией. Это связано с тем, что могут появляться газы и другие продукты горения. Кроме этого, не стоит забывать о том, что применяемый газ взрывоопасен. Именно поэтому появление даже небольшой утечки может привести к повышению концентрации газа.
3. Перед тем как проверять качество соединения следует убедиться в том, что оно остыло. Это связано с тем, что поверхность может нагреваться до достаточно высокой температуры.

В заключение отметим, что использовать газовые горелки следует с соблюдением мех безопасности. Самодельные конструкции должны проходить проверку перед применением. Что касается приобретения готовых горелок, то следует сразу определиться с бюджетом.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

stankiexpert.ru

Газовая горелка – это… Что такое Газовая горелка?

        устройство для смешения воздуха (кислорода) с газообразным топливом с целью подачи смеси к выходному отверстию и сжигания её здесь с образованием устойчивого фронта горения (факела).

         С появлением Г. г., изобретённой в 1855 немецким химиком Р. Бунзеном, потребление горючих газов резко возросло вначале для освещения улиц городов, а затем и для др. целей. Многоотраслевой характер применения Г. г. обусловил многообразие конструкций и принципов их устройства. Различают Г. г. диффузионные, инжекционные, двухпроводные, комбинированные и газотурбинные. По величине давления газа, подаваемого в Г. г., различают горелки низкого [до 5 кн/м²(0,05 кгс/см²)], среднего [5—300 кн/м²(0,05—3,0 кгс/см²)] и высокого [св. 300 кн/м² (3.0 кгс {см²] давления. В зависимости от метода сжигания газа Г. г. бывают факельными (частичное и незавершённое смешение газа с воздухом) и бесфакельными (полное предварительное смешение).

         Основные элементы Г. г.: смеситель и горелочная насадка со стабилизирующим устройством. В зависимости от назначения и условий эксплуатации Г. г. её элементы имеют различное конструктивное исполнение.

         В диффузионных Г. г. в камеру сжигания подводится газ и воздух. Смешение газа и воздуха происходит в камере горения. Большинство диффузионных Г. г. монтируют на стенках топки или печи. В котлах получили распространение т. н. подовые Г. г., которые размещаются внутри топки, в нижней её части. Подовая Г. г. состоит из одной или нескольких газораспределительных труб, в которых просверлены отверстия. Труба с отверстиями устанавливается на колосниковой решётке или поду топки в щелевом канале, выложенным из огнеупорного кирпича. Через огнеупорный щелевой канал поступает требуемое количество воздуха. При таком устройстве горение струек газа, выходящих из отверстий в трубе, начинается в огнеупорном канале и заканчивается в топочном объёме. Подовые горелки создают малое сопротивление прохождению газа, поэтому они могут работать без принудит, дутья. Диффузионные Г. г. характеризуются более равномерной температурой по длине факела. Однако эти Г. г. требуют повышенного коэффициента избытка воздуха (по сравнению с инжекц.), создают более низкие тепловые напряжения топочного объёма и худшие условия для догорания газа в хвостовой части факела, что может приводить к неполному сгоранию газа.

         Диффузионные Г. г. применяют в промышленных печах и котлах, где требуется равномерная температура по длине факела. В некоторых процессах диффузионные Г. г. незаменимы. Например, в стекловаренных, мартеновских и др. печах, когда идущий на горение воздух подогревается до температур, превышающих температуру воспламенения горючего газа с воздухом. Успешно применяются диффузионные Г. г. и в некоторых водогрейных котлах.

         В инжекционных горелках воздух для горения засасывается (инжектируется) за счёт энергии струи газа и их взаимное смешение происходит внутри корпуса горелки. Иногда в иижекционных Г. г. подсасывание необходимого количества горючего газа, давление которого близко к атмосферному, осуществляется энергией струи воздуха. В горелках полного смешения (с газом перемешивается весь необходимый для горения воздух), работающих на газе среднего давления, образуется короткий факел пламени, а горение завершается в минимальном топочном объёме. В инжекционные Г. г. частичного смешения поступает только часть (40—60%) требующегося для горения воздуха (т. н. первичный воздух), который и смешивается с газом. Остальное количество воздуха (т. н. вторичный воздух) поступает к факелу пламени из атмосферы за счёт инжектирующего действия газо-воздушных струй и разрежения в топках. В отличие от инжекционных Г. г. среднего давления, в горелках низкого давления образуется однородная газо-воздушная смесь с содержанием газа больше верхнего предела воспламенения; эти Г. г. устойчивы в работе и имеют широкий диапазон тепловой нагрузки.

         Для устойчивого горения газо-воздушной смеси в инжекционных Г. г. среднего и высокого давления применяют стабилизаторы: дополнительные поджигающие факелы вокруг основного потока (горелки с кольцевым стабилизатором), керамические туннели, внутри которых происходит горение газо-воздушной смеси, и пластинчатые стабилизаторы, создающие завихрение на пути потока.

         В топках значительных размеров инжекционные Г. г. собирают в блоки из 2 и более горелок.

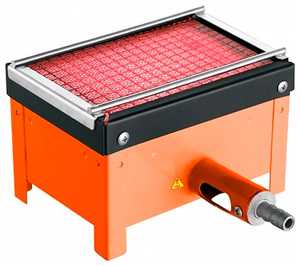

         Широкое применение получили инжекционные Г. г. инфракрасного излучения (т. н. беспламенные горелки), в которых основное количество получаемого при горении тепла передаётся излучением, т.к. газ сгорает на излучающей поверхности тонким слоем, без видимого факела. Излучающей поверхностью служат керамические насадки или металлические сетки. Эти горелки применяют для обогрева помещений с большой кратностью обмена воздуха (спортивные залы, торговые помещения, теплицы и др.), для сушки окрашенных поверхностей (тканей, бумаги и др.), разогрева мёрзлого грунта и сыпучих материалов, в промышленных печах. Для равномерного нагрева больших поверхностей (печей нефтеперерабатывающих заводов и др. промышленных печей) применяют т. н. панельные инжекционные излучающие горелки (рис. 1). В этих горелках газо-воздушная смесь из смесителя попадает в общий короб, а далее по трубкам смесь распределяется по отдельным туннелям, в которых и происходит её сгорание. Панельные горелки имеют малые габариты и широкий диапазон регулирования, мало чувствительны к противодавлению в топочной камере.

         Широкое распространение получили двухпроводные горелки (с принудительной подачей воздуха), в которых необходимый для горения воздух подаётся вентилятором. Двухпроводные (т. н. дутьевые) Г. г. работают на газе низкого и среднего давления. Горелки имеют малые габариты, обладают большой производительностью при бесшумной работе; их можно применять в топочных устройствах с различной величиной противодавления и регулировать соотношение газа и воздуха. Для сокращения длины факела пламени газовый, а иногда и воздушный поток дробят на отдельные тонкие струйки, закручивают потоки газа и воздуха под углом друг к другу.

         Для оперативного перехода с одного вила топлива на другой (особенно в зимние месяцы), а также для совместного сжигания различных видов топлива используют комбинированные горелки: газо-мазутные и пылегазовые. Комбинированные горелки применяют также, когда требуется создать светящееся пламя или когда на газе невозможно обеспечить нужную температуру в топке. Газо-мазутная горелка (рис. 2) состоит из газовой, воздушной и жидкостной частей, обеспечивающих соответственно подвод необходимых для сжигания количества газа, воздуха и мазута. В пыле-газовой горелке для сжигания природного газа в крупных котлах электрических станций газ поступает через периферийные отверстия и направляется к центру, смешиваясь по пути с закрученным потоком воздуха. Горелка снабжена телескопическим устройством с винтовым приводом, позволяющим убирать внутрь трубу, по которой подаётся в топку воздушно-пылевая смесь при работе котлов на газовом топливе. Телескопическое устройство препятствует попаданию пыли в щели между передвижной и стационарной частями трубы.

         Увеличивается применение газотурбинных горелок, в которых подача воздуха осуществляется осевым вентилятором, приводимым в движение газовой турбиной. Эти Г. г. предложены в начале 20 в. (турбогорелка Эйкарта). Под действием реактивной силы вытекающего газа турбинка, вал и вентилятор приводятся во вращение в сторону, противоположную истечению газа. Производительность горелки регулируется величиной давления поступающего газа. Газотурбинные горелки могут применяться в топках котлов. Перспективными являются высоконапорные турбинные Г. г. с самоподачей воздуха через рекуператоры и воздушные экономайзеры: газо-мазутные Г. г. большой производительности, работающие на подогретом и холодном воздухе. О применении Г. г. для сварки и резки металлов см. в ст. Газовая сварка и Кислородная резка.



         Лит.: Стаскевич Н. Л., Справочное руководство по газоснабжению, Л., 1960: Михеев В. П., Газовое топливо и его сжигание, Л., 1966; Использование газа в промышленных печах, Л., 1967,

         Н. И. Рябцев.



        Рис. 1. Инжекционная излучающая панельная горелка производительностью до 720 Мдж/ч (170 Мкал/ч).



        Рис. 2. Комбинированная газо-мазутная горелка: 1 — корпус горелки; 2 — камера смешения; 3 — регулятор подачи мазута.

brokgauz.academic.ru
