Модулирующие и ступенчатые горелки | Разное
Среди множества критериев, по которым следует выбирать горелку для системы отопления, одним из наиболее значимых является выбор по режиму регулировки мощности. Так, для индивидуального отопления вполне подойдет одноступенчатая горелка, а при монтаже центрального отопления лучше остановиться на модулирующей модели. Разобраться в тонкостях такого подбора поможет данная статья.
При выборе горелки для систем отопления необходимо принимать в расчет мощность котла и вид топлива. Для того чтобы система отопления работала максимально эффективно, следует делать выбор в пользу горелки с наиболее подходящим режимом регулирования мощности. Здесь необходимо учесть характеристики объекта, для отопления которого будет эксплуатироваться данное оборудование.
С учетом этого критерия комбинированные, жидкотопливные и газов ые горелки для котлов принято классифицировать на следующие категории:
- Для монтажа систем индивидуального отопления. Их мощность варьируется в диапазоне до 500-600кВт. Горелки этого типа целесообразно использовать для монтажа систем отопления в загородных домах и любых других помещениях небольших размеров.
- Для монтажа систем центрального отопления. Их мощность превышает 600 кВт. Они подходят для монтажа систем отопления в зданиях большой площади.
- Промышленные горелки. Служат для обслуживания специальных производственных процессов. Их мощность определяется потребностями производства.
Если стоит вопрос выбора горелки для монтажа системы индивидуального отопления, то следует принять во внимание степень автоматизации котельной. Если к этому критерию не предъявляются особенные требования, и бюджет не рассчитан на покупку дорогостоящей техники, то для полноценного функционирования котельной вполне подойдет одноступенчатая газовая горелка. Для поддержания температуры теплоносителя/воды в заданном диапазоне горелки этого типа регулярно подключаются и отключаются автоматически с определенной периодичностью.
Также в этой ситуации целесообразно использование бюджетных двухступенчатых горелок. Они работают в 2-х режимах: первый использует 40% мощности котла, а второй – 100%. Переключение между ними происходит автоматически с учетом показателей контролируемого параметра.

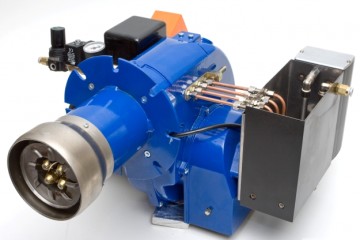

Если стоит цель обеспечить высокую автоматизацию системы и снизить расход энергоресурсов, то оптимальное решение – это модул ирующие горелки. Также можно рассмотреть вариант использования горелки с плавно-двухступенчатым регулированием. Эта техника позволяет точно регулировать мощность и программировать режим работы.
Модулируемые горелки работают непрерывно, в зависимости от необходимости используя мощность котла на 10-100%.
В зависимости от используемой системы модуляции горелочное оборудование этого типа принято классифицировать на механические, пневматические и электронные.
Модулируемые горелки отличаются экономичностью и позволяют сократить расход энергоносителя. Экономия достигается за счет точности регулирования подачи энергоносителя. Также несомненным преимуществом горелок этого типа является соответствие всем экологическим параметрам.
Плавно-двухступенчатые горелки являются промежуточным вариантом между двухступенчатым и модулируемым горелочным оборудованием. Их основная особенность заключается в обеспечении плавной регулировки мощности отопительного котла.
Трехступенчатые горелки нашли применение в котлах, которые работают на всех видах жидкого топлива. Они просты и чрезвычайно удобны в использовании, но могут дать сбой, если жидкотопливные горелки работают при низкой температуре окружающей среды, когда дизельное топливо загустевает. Чтобы устранить этот недостаток трехступенчатые горелки оснащаются специальными системами подогрева, которые защищают от сбоев в условиях отрицательных температур.
При монтаже систем центрального отопления лучше использовать модулируемые и плавно-двухступенчатые горелки. Они позволяют обеспечить максимальную степень автоматизации котельной и значительно снизить расход энергоносителей. Также горелки этого типа дают возможность использовать различное специализированное оборудование.
Для использования в промышленности лучше всего подходят модулируемые горелки. Это объясняется технологическими особенностями производства. Производственные процессы требуют соблюдения температурного режима, и даже незначительные колебания могут стать причиной нарушения технологии. Модулируемые горелки позволяют придерживаться температурного графика в заданном диапазоне без отклонений. Если каких-либо строгих требований к производственному процессу нет, то возможно использование горелок с плавно-двухступенчатым регулированием.
Как видим, чтобы сделать правильный выбор необходимо принять во внимание множество критериев и нюансов. Ведь от горелки во многом зависит последующая работа отопительного оборудования. Корректная работа горелочного оборудования обеспечивает соблюдение экологических норм и длительный срок эксплуатации котла. Чтобы не ошибиться, лучше обратиться за помощью к специалистам, которые помогут найти верное решение для любой ситуации.
homemasters.ru
Модулирующие и ступенчатые горелки | Dvamolotka.ru
При выборе горелки для систем отопления необходимо принимать в расчет мощность котла и вид топлива. Для того чтобы система отопления работала максимально эффективно, следует делать выбор в пользу горелки с наиболее подходящим режимом регулирования мощности. Здесь необходимо учесть характеристики объекта, для отопления которого будет эксплуатироваться данное оборудование.
С учетом этого критерия комбинированные, жидкотопливные и газовые горелки для котлов принято классифицировать на следующие категории:
- Для монтажа систем индивидуального отопления. Их мощность варьируется в диапазоне до 500-600кВт. Горелки этого типа целесообразно использовать для монтажа систем отопления в загородных домах и любых других помещениях небольших размеров.
- Для монтажа систем центрального отопления. Их мощность превышает 600 кВт. Они подходят для монтажа систем отопления в зданиях большой площади.
- Промышленные горелки. Служат для обслуживания специальных производственных процессов. Их мощность определяется потребностями производства.
Если стоит вопрос выбора горелки для монтажа системы индивидуального отопления, то следует принять во внимание степень автоматизации котельной. Если к этому критерию не предъявляются особенные требования, и бюджет не рассчитан на покупку дорогостоящей техники, то для полноценного функционирования котельной вполне подойдет одноступенчатая газовая горелка. Для поддержания температуры теплоносителя/воды в заданном диапазоне горелки этого типа регулярно подключаются и отключаются автоматически с определенной периодичностью.
Также в этой ситуации целесообразно использование бюджетных двухступенчатых горелок. Они работают в 2-х режимах: первый использует 40% мощности котла, а второй – 100%. Переключение между ними происходит автоматически с учетом показателей контролируемого параметра.
Если стоит цель обеспечить высокую автоматизацию системы и снизить расход энергоресурсов, то оптимальное решение – это модулирующие горелки. Также можно рассмотреть вариант использования горелки с плавно-двухступенчатым регулированием. Эта техника позволяет точно регулировать мощность и программировать режим работы. Модулируемые горелки работают непрерывно, в зависимости от необходимости используя мощность котла на 10-100%.
В зависимости от используемой системы модуляции горелочное оборудование этого типа принято классифицировать на механические, пневматические и электронные.
Модулируемые горелки отличаются экономичностью и позволяют сократить расход энергоносителя. Экономия достигается за счет точности регулирования подачи энергоносителя. Также несомненным преимуществом горелок этого типа является соответствие всем экологическим параметрам.
Плавно-двухступенчатые горелки являются промежуточным вариантом между двухступенчатым и модулируемым горелочным оборудованием. Их основная особенность заключается в обеспечении плавной регулировки мощности отопительного котла.
Трехступенчатые горелки нашли применение в котлах, которые работают на всех видах жидкого топлива. Они просты и чрезвычайно удобны в использовании, но могут дать сбой, если жидкотопливные горелки работают при низкой температуре окружающей среды, когда дизельное топливо загустевает. Чтобы устранить этот недостаток трехступенчатые горелки оснащаются специальными системами подогрева, которые защищают от сбоев в условиях отрицательных температур.
При монтаже систем центрального отопления лучше использовать модулируемые и плавно-двухступенчатые горелки. Они позволяют обеспечить максимальную степень автоматизации котельной и значительно снизить расход энергоносителей. Также горелки этого типа дают возможность использовать различное специализированное оборудование.
Для использования в промышленности лучше всего подходят модулируемые горелки. Это объясняется технологическими особенностями производства. Производственные процессы требуют соблюдения температурного режима, и даже незначительные колебания могут стать причиной нарушения технологии. Модулируемые горелки позволяют придерживаться температурного графика в заданном диапазоне без отклонений. Если каких-либо строгих требований к производственному процессу нет, то возможно использование горелок с плавно-двухступенчатым регулированием.
Как видим, чтобы сделать правильный выбор необходимо принять во внимание множество критериев и нюансов. Ведь от горелки во многом зависит последующая работа отопительного оборудования. Корректная работа горелочного оборудования обеспечивает соблюдение экологических норм и длительный срок эксплуатации котла. Чтобы не ошибиться, лучше обратиться за помощью к специалистам, которые помогут найти верное решение для любой ситуации.
dvamolotka.ru
Модулирующие и ступенчатые горелки / Строительные материалы / Статьи
При выборе горелки для систем отопления необходимо принимать в расчет мощность котла и вид топлива. Для того чтобы система отопления работала максимально
При выборе горелки для систем отопления необходимо принимать в расчет мощность котла и вид топлива. Для того чтобы система отопления работала максимально эффективно, следует делать выбор в пользу горелки с наиболее подходящим режимом регулирования мощности. Здесь необходимо учесть характеристики объекта, для отопления которого будет эксплуатироваться данное оборудование. С учетом этого критерия комбинированные, жидкотопливные и газовые горелки для котлов принято классифицировать на следующие категории:• Для монтажа систем индивидуального отопления. Их мощность варьируется в диапазоне до 500-600кВт. Горелки этого типа целесообразно использовать для монтажа систем отопления в загородных домах и любых других помещениях небольших размеров.
• Для монтажа систем центрального отопления. Их мощность превышает 600 кВт. Они подходят для монтажа систем отопления в зданиях большой площади.
• Промышленные горелки. Служат для обслуживания специальных производственных процессов. Их мощность определяется потребностями производства.
Если стоит вопрос выбора горелки для монтажа системы индивидуального отопления, то следует принять во внимание степень автоматизации котельной. Если к этому критерию не предъявляются особенные требования, и бюджет не рассчитан на покупку дорогостоящей техники, то для полноценного функционирования котельной вполне подойдет одноступенчатая газовая горелка. Для поддержания температуры теплоносителя/воды в заданном диапазоне горелки этого типа регулярно подключаются и отключаются автоматически с определенной периодичностью.
Также в этой ситуации целесообразно использование бюджетных двухступенчатых горелок. Они работают в 2-х режимах: первый использует 40% мощности котла, а второй – 100%. Переключение между ними происходит автоматически с учетом показателей контролируемого параметра.
Если стоит цель обеспечить высокую автоматизацию системы и снизить расход энергоресурсов, то оптимальное решение – это модулирующие горелки. Также можно рассмотреть вариант использования горелки с плавно-двухступенчатым регулированием. Эта техника позволяет точно регулировать мощность и программировать режим работы.
Модулируемые горелки работают непрерывно, в зависимости от необходимости используя мощность котла на 10-100%.
В зависимости от используемой системы модуляции горелочное оборудование этого типа принято классифицировать на механические, пневматические и электронные.
Модулируемые горелки отличаются экономичностью и позволяют сократить расход энергоносителя. Экономия достигается за счет точности регулирования подачи энергоносителя. Также несомненным преимуществом горелок этого типа является соответствие всем экологическим параметрам.
Плавно-двухступенчатые горелки являются промежуточным вариантом между двухступенчатым и модулируемым горелочным оборудованием. Их основная особенность заключается в обеспечении плавной регулировки мощности отопительного котла.
Трехступенчатые горелки нашли применение в котлах, которые работают на всех видах жидкого топлива. Они просты и чрезвычайно удобны в использовании, но могут дать сбой, если жидкотопливные горелки работают при низкой температуре окружающей среды, когда дизельное топливо загустевает. Чтобы устранить этот недостаток трехступенчатые горелки оснащаются специальными системами подогрева, которые защищают от сбоев в условиях отрицательных температур.
При монтаже систем центрального отопления лучше использовать модулируемые и плавно-двухступенчатые горелки. Они позволяют обеспечить максимальную степень автоматизации котельной и значительно снизить расход энергоносителей. Также горелки этого типа дают возможность использовать различное специализированное оборудование.
Для использования в промышленности лучше всего подходят модулируемые горелки. Это объясняется технологическими особенностями производства. Производственные процессы требуют соблюдения температурного режима, и даже незначительные колебания могут стать причиной нарушения технологии. Модулируемые горелки позволяют придерживаться температурного графика в заданном диапазоне без отклонений. Если каких-либо строгих требований к производственному процессу нет, то возможно использование горелок с плавно-двухступенчатым регулированием.
Как видим, чтобы сделать правильный выбор необходимо принять во внимание множество критериев и нюансов. Ведь от горелки во многом зависит последующая работа отопительного оборудования. Корректная работа горелочного оборудования обеспечивает соблюдение экологических норм и длительный срок эксплуатации котла. Чтобы не ошибиться, лучше обратиться за помощью к специалистам, которые помогут найти верное решение для любой ситуации.
www.estateline.ru
Модулирующие и ступенчатые горелки — Как сделать самому?
При выборе горелки для систем отопления необходимо принимать в расчет мощность котла и вид топлива. Для того чтобы система отопления работала максимально эффективно, следует делать выбор в пользу горелки с наиболее подходящим режимом регулирования мощности. Здесь необходимо учесть характеристики объекта, для отопления которого будет эксплуатироваться данное оборудование.
С учетом этого критерия комбинированные, жидкотопливные и газовые горелки для котлов принято классифицировать на следующие категории:
- Для монтажа систем индивидуального отопления. Их мощность варьируется в диапазоне до 500-600кВт. Горелки этого типа целесообразно использовать для монтажа систем отопления в загородных домах и любых других помещениях небольших размеров.
- Для монтажа систем центрального отопления. Их мощность превышает 600 кВт. Они подходят для монтажа систем отопления в зданиях большой площади.
- Промышленные горелки. Служат для обслуживания специальных производственных процессов. Их мощность определяется потребностями производства.
Если стоит вопрос выбора горелки для монтажа системы индивидуального отопления, то следует принять во внимание степень автоматизации котельной. Если к этому критерию не предъявляются особенные требования, и бюджет не рассчитан на покупку дорогостоящей техники, то для полноценного функционирования котельной вполне подойдет одноступенчатая газовая горелка. Для поддержания температуры теплоносителя/воды в заданном диапазоне горелки этого типа регулярно подключаются и отключаются автоматически с определенной периодичностью.
Также в этой ситуации целесообразно использование бюджетных двухступенчатых горелок. Они работают в 2-х режимах: первый использует 40% мощности котла, а второй – 100%. Переключение между ними происходит автоматически с учетом показателей контролируемого параметра.
Если стоит цель обеспечить высокую автоматизацию системы и снизить расход энергоресурсов, то оптимальное решение — это модулирующие горелки. Также можно рассмотреть вариант использования горелки с плавно-двухступенчатым регулированием. Эта техника позволяет точно регулировать мощность и программировать режим работы. Модулируемые горелки работают непрерывно, в зависимости от необходимости используя мощность котла на 10-100%.
В зависимости от используемой системы модуляции горелочное оборудование этого типа принято классифицировать на механические, пневматические и электронные.
Модулируемые горелки отличаются экономичностью и позволяют сократить расход энергоносителя. Экономия достигается за счет точности регулирования подачи энергоносителя. Также несомненным преимуществом горелок этого типа является соответствие всем экологическим параметрам.
Плавно-двухступенчатые горелки являются промежуточным вариантом между двухступенчатым и модулируемым горелочным оборудованием. Их основная особенность заключается в обеспечении плавной регулировки мощности отопительного котла.
Трехступенчатые горелки нашли применение в котлах, которые работают на всех видах жидкого топлива. Они просты и чрезвычайно удобны в использовании, но могут дать сбой, если жидкотопливные горелки работают при низкой температуре окружающей среды, когда дизельное топливо загустевает. Чтобы устранить этот недостаток трехступенчатые горелки оснащаются специальными системами подогрева, которые защищают от сбоев в условиях отрицательных температур.
При монтаже систем центрального отопления лучше использовать модулируемые и плавно-двухступенчатые горелки. Они позволяют обеспечить максимальную степень автоматизации котельной и значительно снизить расход энергоносителей. Также горелки этого типа дают возможность использовать различное специализированное оборудование.
Для использования в промышленности лучше всего подходят модулируемые горелки. Это объясняется технологическими особенностями производства. Производственные процессы требуют соблюдения температурного режима, и даже незначительные колебания могут стать причиной нарушения технологии. Модулируемые горелки позволяют придерживаться температурного графика в заданном диапазоне без отклонений. Если каких-либо строгих требований к производственному процессу нет, то возможно использование горелок с плавно-двухступенчатым регулированием.
Как видим, чтобы сделать правильный выбор необходимо принять во внимание множество критериев и нюансов. Ведь от горелки во многом зависит последующая работа отопительного оборудования. Корректная работа горелочного оборудования обеспечивает соблюдение экологических норм и длительный срок эксплуатации котла. Чтобы не ошибиться, лучше обратиться за помощью к специалистам, которые помогут найти верное решение для любой ситуации.
remont-doma24.ru
Выбор между ступенчатыми и модулирующими горелками
Горелка для отопительной системы любого здания выбирается исходя из мощности котла и предполагаемого вида топлива, которое будет использоваться. Однако чтобы отопительная система работала наиболее эффективно, необходимо выбирать горелку с оптимальным режимом регулирования мощности. В этом смысле особенно важны характеристики объекта, на котором планируется использоваться горелоное оборудование. По этому критерию все оборудование такого рода можно разделить на три основные группы.
1. Горелки для систем индивидуального отопления (мощность до 500–600 кВт). Используются в частных домах, торгово-административных и производственных помещениях небольшой площади.
2. Горелки для систем центрального отопления (мощность более 600 кВт). Подходят для отопления групп жилых, производственных, административных зданий, торгово-развлекательных заведений значительных размеров).
3. Промышленные горелки для обслуживания технологических процессов (мощность зависит от потребностей производства).
Выбор горелки для индивидуального отопления определяется необходимым уровнем автоматизации котельной. Если к отопительному оборудованию не предъявляются повышенные технические требования, а финансирование ограничено, то лучше для обеспечения надежной работы котельной обратить внимание на одноступенчатые газовые горелки . Они работают в одном диапазоне мощности. Чтобы поддерживать заданную температуру воды или теплоносителя, автоматика регулярно отключает-включает одноступенчатые горелки.
Подойдут в этом случае и недорогие двухступенчатые газовые горелки . Такой тип оборудования работает в двух режимах: первый использует мощность котла на 40%, второй — на все 100%. Переход на тот или другой режим осуществляется автоматически.
Если необходимо, чтобы система имела высокий уровень автоматизации, мощность зависела от погоды, а расход энергоресурсов при этом был низким, лучше установить модулирующие горелки или оборудование с плавно-двухступенчатым регулированием: такая техника имеет широкий диапазон регулирования мощности и даже возможность ее программирования.
Модулирующие горелки работают в непрерывном режиме, изменяя номинальную мощность котла в пределах 10–100%. Такие горелки бывают трех типов: с механической, пневматической и электронной системой модуляции. Газовая модулируемая горелка относится к разряду экономичных газовых горелок. Причем горелка автоматическая с электронной системой модуляции является самой экономичной.
Газовые плавно-двухступенчатые горелки представляют собой промежуточный вариант между двухступенчатой и модулируемой горелками. Они дают возможность плавно регулировать мощность котла.
Трехступенчатые горелки используются в котлах, работающих на жидком топливе, в том числе на дизельном. Они удобны в эксплуатации, но могут подвести, когда при низкой температуре топливо густеет. Поэтому некоторые производители добавляют в конструкцию таких горелок систему подогрева.
Для систем центрального теплоснабжения тоже лучше других подходят горелки модулируемые и модели с плавно-двухступенчатым регулированием. Такой выбор диктуется как большой мощностью котельной, так и необходимостью высокого уровня автоматизации, стремлением заказчика иметь минимальный расход топлива и электроэнергии. Кроме того, данные горелки позволяют использовать дополнительное оборудование (например, для частотного регулирования мощности вентилятора или контроля состава дымовых газов).
В промышленности наилучшим вариантом окажутся модулируемые горелки. Это обусловлено, в первую очередь, особенностями технологии производства. Если требования не слишком строгие, допустимо применение горелок с плавно-двухступенчатым регулированием.
Таким образом, правильно выбрать горелку не так просто, как кажется на первый взгляд. Помочь в этом могут только специалисты. Обратиться к профессионалам — значит продемонстрировать ответственный подход не только к выбору горелки, но и к организации, модернизации и эксплуатации всей системы отопления.
www.realenergo.com.ua
Модулирующие и ступенчатые горелки
При выборе горелки для систем отопления нужно принимать в расчет мощность котла и вид горючего. Для того чтоб система отопления работала очень отлично, следует делать выбор в пользу горелки с более подходящим режимом регулирования мощности. Тут нужно учитывать свойства объекта, для отопления которого будет эксплуатироваться данное оборудование.
С учетом этого аспекта комбинированные, жидкотопливные и газовые горелки для котлов принято систематизировать на последующие категории:
- Для монтажа систем личного отопления. Их мощность варьируется в спектре до 500-600кВт. Горелки этого типа целенаправлено использовать для монтажа систем отопления в пригородных домах и всех других помещениях маленьких размеров.
- Для монтажа систем центрального отопления. Их мощность превосходит 600 кВт. Они подходят для монтажа систем отопления в зданиях большой площади.
- Промышленные горелки. Служат для обслуживания особых производственных процессов. Их мощность определяется потребностями производства.
Если стоит вопрос выбора горелки для монтажа системы личного отопления, то следует принять во внимание степень автоматизации котельной. Если к этому аспекту не предъявляются особые требования, и бюджет не рассчитан на покупку дорогостоящей техники, то для настоящего функционирования котельной полностью подойдет одноступенчатая газовая горелка. Для поддержания температуры теплоносителя/воды в данном спектре горелки этого типа часто подключаются и отключаются автоматом с определенной периодичностью.
Также в этой ситуации целенаправлено внедрение экономных двухступенчатых горелок. Они работают в 2-х режимах: 1-ый употребляет 40% мощности котла, а 2-ой – 100%. Переключение меж ними происходит автоматом с учетом характеристик контролируемого параметра.
Если стоит цель обеспечить высшую автоматизацию системы и понизить расход энергоресурсов, то наилучшее решение — это модулирующие горелки. Также можно разглядеть вариант использования горелки с плавно-двухступенчатым регулированием. Эта техника позволяет точно регулировать мощность и программировать режим работы. Модулируемые горелки работают безпрерывно, зависимо от необходимости используя мощность котла на 10-100%.
Зависимо от применяемой системы модуляции горелочное оборудование этого типа принято систематизировать на механические, пневматические и электрические.
Модулируемые горелки отличаются экономичностью и позволяют уменьшить расход энергоэлемента. Экономия получается из-за точности регулирования подачи энергоэлемента. Также бесспорным преимуществом горелок этого типа является соответствие всем экологическим характеристикам.
Плавно-двухступенчатые горелки являются промежным вариантом меж двухступенчатым и модулируемым горелочным оборудованием. Их основная особенность заключается в обеспечении плавной регулировки мощности отопительного котла.
Трехступенчатые горелки отыскали применение в котлах, которые работают на всех видах водянистого горючего. Они ординарны и очень комфортны в использовании, но могут дать сбой, если жидкотопливные горелки работают при низкой температуре среды, когда дизельное горючее загустевает. Чтоб убрать этот недочет трехступенчатые горелки оснащаются особыми системами обогрева, которые защищают от сбоев в критериях отрицательных температур.
При монтаже систем центрального отопления лучше использовать модулируемые и плавно-двухступенчатые горелки. Они позволяют обеспечить наивысшую степень автоматизации котельной и существенно понизить расход энергоэлементов. Также горелки этого типа дают возможность использовать различное спец оборудование.
Для использования в индустрии идеальнее всего подходят модулируемые горелки. Это разъясняется технологическими особенностями производства. Производственные процессы требуют соблюдения температурного режима, и даже малозначительные колебания могут стать предпосылкой нарушения технологии. Модулируемые горелки позволяют придерживаться температурного графика в данном спектре без отклонений. Если каких-то серьезных требований к производственному процессу нет, то может быть внедрение горелок с плавно-двухступенчатым регулированием.
Как лицезреем, чтоб сделать верный выбор нужно принять во внимание огромное количество критериев и аспектов. Ведь от горелки почти во всем зависит следующая работа отопительного оборудования. Корректная работа горелочного оборудования обеспечивает соблюдение экологических норм и долгий срок эксплуатации котла. Чтоб не ошибиться, лучше обратиться за помощью к спецам, которые посодействуют отыскать верное решение для хоть какой ситуации.
www.baskey.ru
Модулируемая атмосферная газовая горелка
Изобретение относится к энергетике, в частности к модулируемым атмосферным газовым горелкам, используемым в устройствах для сжигания газообразного топлива, и может быть использовано в газогорелочных устройствах паровых и водогрейных котлов наружного размещения. Модулируемая атмосферная газовая горелка содержит газовый клапан, автоматический регулятор расхода газа, соединенные последовательно, при этом газовый клапан состоит из блока контроля и регулирования, пусковой кнопки, мембраны с жестким центром, клапана с седлом, верхней полости, мембраны и двухпозиционной заслонки, дренажного сопла и сопла источника давления, дросселя с каналом, также горелка содержит датчики пламени, тяги и сетевого газа, кран, запальник, горелку, топку, терморегулятор с датчиком. Автоматический регулятор расхода газа состоит из корпуса и снабжен сильфоном со штоком и клапаном, установленным перед газовым клапаном, а корпус имеет седло, при этом автоматический регулятор расхода газа выполнен с возможностью управления температурой наружного воздуха и температурой газа, поступающего по газопроводу, а горелка установлена в котле наружного размещения с доступом наружного воздуха вокруг автоматического регулятора расхода газа с сильфоном. Изобретение позволяет упростить конструкцию, повысить надежность и экономичность горелки за счет постоянного автоматического регулирования мощности в зависимости от температуры наружного воздуха. 1 ил.
Область техники, к которой относится изобретение
Изобретение относится к энергетике, в частности к модулируемым атмосферным газовым горелкам, используемым в устройствах для сжигания газообразного топлива, и может быть использовано в газогорелочных устройствах паровых и водогрейных котлов наружного размещения.
Уровень техники
Известен сопловый узел горелки, содержащий корпус с установленной за его пределами направляющей пластиной с отогнутым на заданный угол относительно ее плоскости навстречу потоку концом, при этом пластина со стороны, противоположной отогнутому концу, снабжена перпендикулярной продольной оси корпуса поворотной осью, а ее конец отогнут на угол 10-15° (см. а.с. СССР №989244, кл. F23D 13/26).
Недостатками данного соплового узла горелки являются недостаточное смешение газа с первичным воздухом и качество сгорания.
Известна атмосферная газовая горелка, содержащая газовый регулятор, состоящий из блока регулирования, соединенного с датчиком температуры с помощью канала регулирования, блока контроля, соединенного с датчиками пламени, тяги каналом контроля, при этом она снабжена вторым газовым регулятором, состоящим из блока регулирования, соединенного с датчиками температуры и наружного воздуха, блока контроля, при этом второй газовый регулятор установлен с возможностью параллельного подключения полостей блоков контроля и датчика температуры наружного воздуха путем соединения с блоком регулирования второго газового регулятора, причем процентное соотношение подачи газа в горелку обоими регуляторами устанавливается кранами (см. пат. РФ №2196939, кл. F23N 1/10, F23D 14/60).
Недостатком данной горелки является низкая мощность из-за применения газовых регуляторов с пропускной способностью 12 м3/час каждого (газовые регуляторы с большей мощностью промышленностью не выпускаются). Вторым недостатком данной горелки является отсутствие электрического сигнала на включение-отключение горелки в зависимости от работы циркуляционных насосов электродвигателей дымососов и других электрических агрегатов отопительной системы.
Наиболее близкой по технической сущности и достигаемому положительному эффекту и принятой автором за прототип является газовая горелка, состоящая из газового клапана, автоматического регулятора расхода газа, соединенных последовательно, при этом газовый клапан состоит из блока контроля и регулирования, пусковой кнопки, мембраны с жестким центром, клапана с седлом, верхней полости, мембраны, двухпозиционной заслонки, дренажного сопла и сопла источника давления, дросселя, канала, а также горелка содержит датчики пламени, тяги, сетевого газа, терморегулятор с датчиком температуры (см. Атмосферная газовая горелка. РГУ-М1 руководство по эксплуатации Са 2.574.023.РЭ ОАО «Завод Староруссприбор», 175200 г.Старая Русса, Новгородская область, ул.Минеральная, 24).
Недостатками данной газовой горелки являются сложность конструкции, невысокая надежность и экономичность за счет отсутствия постоянного автоматического регулирования мощности горелки от температуры наружного воздуха.
Раскрытие изобретения
Технический результат, который может быть достигнут с помощью предлагаемого изобретения, сводится к упрощению конструкции, повышению надежности и экономичности горелки за счет постоянного автоматического регулирования мощности в зависимости от температуры наружного воздуха.
Технический результат достигается с помощью модулируемой атмосферной газовой горелки, содержащей газовый клапан, автоматический регулятор расхода газа, соединенные последовательно, при этом газовый клапан состоит из блока контроля и регулирования, пусковой кнопки, мембраны с жестким центром, клапана с седлом, верхней полости, мембраны и двухпозиционной заслонки, дренажного сопла и сопла источника давления, дросселя с каналом, а также горелка содержит датчики пламени, тяги и сетевого газа, кран, запальник, горелку, топку, терморегулятор с датчиком, при этом автоматический регулятор расхода газа состоит из корпуса и снабжен сильфоном со штоком и клапаном, установленным перед газовым клапаном, а корпус имеет седло, причем автоматический регулятор расхода газа выполнен с возможностью управления температурой наружного воздуха и температурой газа, поступающего по газопроводу, а горелка установлена в котле наружного размещения с доступом наружного воздуха вокруг автоматического регулятора расхода газа с сильфоном.
Технический результат достигается тем, что по сравнению с прототипом, в котором используются два газовых клапана с тремя терморегуляторами, в предлагаемом изобретении установлен один газовый клапан с одним терморегулятором с установкой перед газовым клапаном автоматического регулятора расхода газа, управляемого дополнительно установленным сильфоном за счет его охлаждения (нагревания) наружным воздухом и проходящим через него потоком газа, имеющим наружную температуру.
Краткое описание чертежей
На чертеже дана модулируемая атмосферная газовая горелка, общий вид.
Осуществление изобретения
Модулируемая атмосферная газовая горелка установлена в котле наружного размещения (не показан), соединена с газопроводом (не обозначен) и состоит из газового клапана 1, автоматического регулятора расхода газа 2, соединенных последовательно, при этом газовый клапан 1 состоит из блока 3 контроля и регулирования, пусковой кнопки 4, мембраны 5 с жестким центром, клапана 6 с седлом, верхней полости 7, мембраны 8, двухпозиционной заслонки 9, дренажного сопла 10 и сопла 11 источника давления, дросселя 12 с каналом 13, а также горелка содержит датчик пламени 14, датчик тяги 15, кран 16, запальник 17, горелку 18, топку 19, датчик сетевого газа 20, терморегулятор 21 с датчиком температуры 22, при этом автоматический регулятор расхода газа 2 состоит из корпуса 23 и дополнительно снабжен сильфоном 24, установленным перед газовым клапаном 1, со штоком 25, содержащим клапан 26, а корпус 23 имеет седло 27, причем автоматический регулятор расхода газа 2 с сильфоном 24 выполнен с возможностью управления температурой наружного воздуха и температурой газа, поступающего по газопроводу, а горелка установлена в котле наружного размещения с доступом наружного воздуха вокруг автоматического регулятора расхода газа с сильфоном.
Модулируемая атмосферная газовая горелка работает следующим образом.
Включение горелки в работу и срабатывание газового клапана 1 происходит следующим образом, при закрытом кране 26 горелки 18 нажатием на пусковую кнопку 4 блока 3 контроля и регулирования осуществляют подачу газа на запальник 17, который затем зажигают. Газ одновременно через дроссель 12 канала 13 поступает в верхнюю полость 7, где происходит повышение давления при закрытии сопла биметаллической пластиной (не показаны) датчика пламени 14 от пламени запальника 17, при закрытых соплах датчика тяги 15 и сопла датчика температуры 22 терморегулятора 21, при этом мембрана 8 перемещается вниз и двухпозиционная заслонка 9 перемещается с дренажного сопла 10 на сопло 11 источника давления, происходит опорожнение надмембранного пространства клапана 5, мембрана с этим клапаном 5 отходит от седла 6, одновременно с закрытием сопла датчика пламени 14 открывается сопло датчика сетевого газа 20, газ поступает через это сопло в запальник 17, пусковую кнопку 4 можно отпустить, запальник 17 будет продолжать гореть и в канал 13, верхнюю полость 7 через дроссель 12 может поступать газ. Открывая кран 16, осуществляют подачу газа на горелку 18, установленную в топке 19.
При понижении температуры ниже 0°С автоматический регулятор расхода газа 2 осуществляет увеличение расхода газа за счет поднятия сильфоном 24 штоком 25 клапана 26 над седлом 27 корпуса 23. Увеличение расхода газа производится при понижении температуры наружного воздуха до -1-10°С. При дальнейшем понижении температуры воздуха модулируемая атмосферная газовая горелка будет работать на полную мощность. При повышении температуры наружного воздуха расход газа будет автоматически уменьшаться. При нагреве системы отопления до установленной терморегулятором 21 температуры сопло датчика температуры 22 открывается. В верхней полости 7 скачкообразно уменьшается давление, мембрана 8 перемещается вверх, двухпозиционная заслонка 9 перекладывается с сопла 11 источника давления на дренажное сопло 10, происходит заполнение надмембранного пространства клапана 5, клапан 5 опускается на седло 6, подача газа на горелку 18 прекращается, продолжает гореть только запальник 17. То же самое происходит и при открытии сопла датчика тяги 15. При погасании пламени запальника 17 сопло датчика пламени 14 открывается и одновременно закрывается сопло датчика сетевого газа 20. Давление в верхней полости 7 падает, мембрана 8 перемещается вверх, двухпозиционная заслонка 9 перекладывается с сопла 11 источника давления на дренажное сопло 10, надмембранная полость клапана 5 заполняется газом. Клапан 5 опускается на седло 6, прекращая полностью подачу газа на горелку 18, а так как закрыто сопло датчика сетевого газа 20, отключается полностью автоматика управления газовым клапаном 1, необходимо устранить причину погасания запальника 17, закрыть кран 16 и осуществить вручную розжиг горелки, как описано выше. Автоматический регулятор расхода газа 2 постоянно поддерживает необходимый зазор между клапаном 26 и седлом 27 за счет постоянного перемещения сильфоном 24 штока 25 в зависимости от температуры наружного воздуха, обеспечивая экономное расходование газа как при изменении температуры наружного воздуха в течение суток, так и при изменении температуры в переходный период (весна, осень) и изменении мороза зимой.
Клапан 26 в крайнем нижнем положении обеспечивает пропускную способность 30-40% объемов газа от максимального расхода, то есть клапан 26 никогда не перекрывает полностью седло 27.
Предлагаемое изобретение по сравнению с прототипом и другими известными техническими решениями имеет следующие преимущества:
– функция самоконтролируемости;
– упрощение конструкции;
– повышение надежности и мощности;
– наличие электрического сигнала на включение-отключение газового клапана;
– точность пропорционирования расхода газа и воздуха при изменении мощности горелки в зависимости от температуры наружного воздуха.
Модулируемая атмосферная газовая горелка, содержащая газовый клапан, автоматический регулятор расхода газа, соединенные последовательно, при этом газовый клапан состоит из блока контроля и регулирования, пусковой кнопки, мембраны с жестким центром, клапана с седлом, верхней полости, мембраны и двухпозиционной заслонки, дренажного сопла и сопла источника давления, дросселя с каналом, датчики пламени, тяги и сетевого газа, крана, запальника, горелки, топки, терморегулятора с датчиком, отличающаяся тем, что автоматический регулятор расхода газа состоит из корпуса и снабжен сильфоном со штоком и клапаном, установленным перед газовым клапаном, а корпус имеет седло, при этом автоматический регулятор расхода газа, выполнен с возможностью управления температурой наружного воздуха и температурой газа поступающего по газопроводу, а горелка установлена в котле наружного размещения с доступом наружного воздуха вокруг автоматического регулятора расхода газа с сильфоном.
