Горелка для котла на отработанном масле – обзор конструкции и производителей

Содержимое:

1. Как устроена горелка на отработанном масле
2. Какие типы отработанных масел подходят
3. Принцип работы горелки на отработке
   1. Подготовка отработки для сжигания в котле
   2. Организация подачи масла в горелку
   3. Система розжига и поддержания огня
4. Как подобрать горелку под отработанное масло
   1. Расчет правильной мощности горелки
   2. Марки горелок под отработку

Отработанное масло, в процессе сгорания, выделяет столько же тепла, как и солярка, при этом стоит, в 2-3 раза дешевле.

Горелка для котла на отработанном масле, имеет уникальную конструкцию, обеспечивающую максимально полное сжигание топлива и минимальное количество негорючего остатка, выпадающего в виде сажи. От эффективной работы горелочного устройства, зависит теплоотдача котельного оборудования и его экономичность.

Как устроена горелка на отработанном масле

Конструкция горелки состоит из нескольких узлов, каждый из которых, имеет свое функциональное предназначение:

• Топливный насос – подает отработку в блок испарения или камеру предварительной подготовки. На топливопроводе, установлены фильтры грубой очистки, для удаления металлических фрагментов, загустевших частиц и мусора.

• Камера предварительной подготовки или испарения – топливо предварительно подогревают до нужной температуры, что вызывает усиленное испарение. В камере расположен регулятор, изменяющий температуру нагрева, в зависимости от типа топлива. Масло смешивается с воздухом, после чего, топливовоздушная смесь сгорает в специальной камере.

• Горелки для котлов на отработке, бывают двух типов:

  1. В самодельных теплогенераторах, установлена чаша, в которую топливо подается капельным методом. Устройство считается ненадежным и взрывоопасным.

  2. Современные горелки, вентиляторные. Изготовление топливовоздушной смеси происходит при принудительном нагнетании воздуха.



• Форсунка или распылитель – нагретая и обогащенная воздухом отработка, подается на форсунку, преобразовывая жидкость в мелкодисперсную пыль. Для отработанного топлива, необходима особая масляная форсунка.


Жидкотопливные горелки для котлов отопления на отработанном масле, как правило, универсальные и могут работать на любых других типах топлива.

Какие типы отработанных масел подходят

Существует несколько видов отработанных масел, которые можно сжигать в жидкотопливных котлах. Для работы теплогенератора, подходят:

• Трансформаторное масло – оптимальный вид топлива, по причине небольшой вязкости и высокой чистоте состава. Для обогрева, используется редко, так как после использования в трансформаторе, его перерабатывают в другие продукты.

• Моторное масло – чаще других видов отработки, применяется для работы котлов. Дополнительно, используется масло из трансмиссии. Вязкость топлива средняя. Для нормальной работы котла, требуется качественная система фильтрации. В отработке содержится большой процент примесей и мелких металлических фракций.

• Индустриальное масло – отработка, сливаемая из станков, насосов, текстильных машин. Топливо имеет небольшую вязкость и практически не содержит примесей.


Горелка для сжигания отработанных масел, кроме перечисленных выше видов отработки, способна работать на керосине, сырой нефти. Для обогрева, подойдут пережаренные растительные масла.

Не рекомендуется применять компрессорную отработку. Масла заливают в холодильные и турбокомпрессорные машины. Отработку отличают низкие показатели вязкости и большой процент примесей, что приводит к усиленному саже образованию, частой замене фильтров на топливопроводе и форсунке.

Принцип работы горелки на отработке

Устройство и принцип работы горелки на отработке, связан с принудительным подогревом и частичным испарением топлива. После подачи топлива на горелочное устройство, оно направляется в камеру предварительной подготовки, где нагревается до необходимой температуры и окисляется.

Сжигание топливовоздушной смеси, происходит в факеле пламени. За воспламенение топливовоздушной смеси, отвечают электроды, расположенные непосредственно перед распылителем – форсункой.

Для поддержания интенсивности горения, используются завихрения воздушных потоков, создаваемые лопастями вентиляторов. Принцип работы горелки идентичный устройствам, работающим на солярке или сжиженном газе.

Существует определенная классификация горелочных устройств по типу регулирования мощности. Потребителю предлагают горелки следующего вида:

• Одноступенчатые горелки – имеют простую конструкцию и принцип работы. Нагрев теплоносителя, осуществляется в режиме мощности 100%. При достижении необходимой температуры, горелка попросту выключается до тех пор, пока теплоноситель не остынет до установленных значений. После этого, возобновляется горение.
  Принцип работы, применяемый в одноступенчатом горелочном устройстве, малоэффективен и приводит к существенному перерасходу топлива.

• Двухступенчатые горелки – модули, работающие в постоянном режиме без отключения. Принцип нагрева заключается в следующем. Горелка работает на 100% до тех пор, пока теплоноситель, не достигнет необходимой температуры. После этого, происходит переключение на пониженную мощность в 30 или 40%. Горелка полностью не выключается.

  Подобный принцип работы, имеют плавно-двухступенчатые и модуляционные горелочные блоки.




Стоимость двухступенчатых и модуляционных горелок, достаточно высокая, но затраты полностью окупаются за счет экономии на сжигании топлива, достигающей 15-20% по сравнению с одноступенчатыми аналогами.

Подготовка отработки для сжигания в котле

Само по себе, масло плохо горит, при сжигании в обычных условиях, выделяет большой процент сажи и копоти. В отработке содержится мусор, металлические вкрапления. Для нормализации работы, в горелке предусмотрено два важных узла:

• Система фильтрации – осуществляется очистка отработанных масел перед сжиганием. Фильтр установлен на подающем топливопроводе и перед подачей на форсунку. Система фильтрации малоэффективна, если сжигается сильно загрязненное вязкое масло. Фильтры быстро забиваются, что приводит к остановке котла.

• Камера предварительного подогрева – отработку, перед подачей на форсунку, требуется подогреть. Доведенное до определенной температуры масло, легче воспламеняется и сгорает с минимальным несгораемым остатком, в виде сажи.


Организация подачи масла в горелку

Автоматические горелки, работающие на отработанном масле, используют принцип принудительной подачи топлива. Такое устройство более эффективно, чем капельный метод, применяемый в самодельных котлах.

За подачу топлива, в автоматических горелках отвечает насос. В топливопроводе создается давление, под которым, нагретая отработка подается на форсунку и распыляется. Одновременно с этим, работает вентилятор, создающий лопастями завихрение воздушных потоков. Мелкодисперсная пыль, впрыскиваемая в камеру сгорания, закручивается в спираль и воспламеняется, образуя факел пламени.

Избыток масла, отводится обратно в топливохранилище. Слаженность работы всех узлов, обеспечивает автоматика котла, одновременно контролирующая насос, форсунку, систему рециркуляции.

Система розжига и поддержания огня

Опытным путем, было доказано, что оптимальная температура горения пламени отработанного масла, примерно 180оС. При такой интенсивности горения, отработка сгорает полностью, практически без дымовых остатков и сажи.

В котле присутствует несколько систем, позволяющих добиться того, чтобы температура горения достигала заданных параметров:

• Блок предварительной подготовки – в камере, машинное масло разогревается до 80-90оС.

• Турбина – интенсивность горения, достигается за счет постоянного нагнетания воздуха в камеру сгорания.

• Розжиг – осуществляется электророзжиг. Сразу за форсункой, располагаются два электрода, поджигающие топливовоздушную смесь в автоматическом режиме.


Увеличенное образование копоти, указывает на неисправность одного из блоков системы розжига или поддержания огня.

Как подобрать горелку под отработанное масло

При подборе горелочного модуля, потребуется правильно рассчитать его мощность и выбрать марку производителя. Специалисты, рекомендуют обращать внимание еще на несколько деталей:

• Наличие блока предварительного подогрева – этот узел, несколько увеличивает потребность теплогенератора в электроэнергии, но улучшает теплоотдачу и КПД горелочного устройства. Блок подогрева, работает подобно ТЭНовому обогревателю.

• Конструкция форсунки – модуль, отвечающий за образование мелкодисперсной топливовоздушной смеси. По принципу подачи топлива, форсунки делятся на гидравлические, механические и электронные. Последние, отличает высокая теплоэффективность.


Расчет правильной мощности горелки

Фактически, расчет мощности горелки, осуществляется по котлу, в котором планируют установить модуль. Увеличение или уменьшение производительности, недопустимо. Запрещается устанавливать горелку на 25 кВт в 10 кВт котёл. Самым простым решением, будет покупка горелочного устройства под мощность котла.

Расчет мощности теплогенератора, выполняют по формуле 1 кВт = 10 м2. Для удобства, производители указывают общие показатели теплоотдачи горелки, включая среднюю и максимальную отапливаемую площадь.

Марки горелок под отработку

В странах ЕС и Америке, уже давно разрабатывают системы утилизации отработанных масел. Горелки европейских или американских компаний, считаются наиболее экономичными, соответствуют нормам и условиям эксплуатации в РФ. Корейские горелочные устройства, также неплохо зарекомендовали себя в отечественных условиях эксплуатации.

Популярностью пользуются горелочные устройства на отработке, следующих производителей:

• США и Канада:


• Германия:

  • Euronord EcoLogic,

  • Giersch.



• Италия:


• Корея: Olympia AL.

• Австрия: Kroll.

• Китай:


• Польша: Hiton.


Что касается горелок на отработке, качество американской и канадской продукции, вне конкуренции. Немецкие и австрийские модули, традиционно отличаются высоким качеством и надежностью. Корейские горелки, выбираю по причине многофункциональности и доступной стоимости.

Китайские и польские горелки, выпускаются в приблизительно одинаковом качестве и являются неплохим вариантом для обогрева небольших помещений.

Горелка на отработанном масле – экономичное и эффективное устройство, позволяющее получить дешевое тепло, фактически из «мусора».

avtonomnoeteplo.ru

Горелка на отработке/отработанном масле своими руками

Утилизация отработанного моторного масла (отработки) достаточно серьезная проблема во всем мире. Вместе с тем энергетический потенциал отработки высок; сжигая ее, можно получить много тепла, несравненно более дешевого, чем от любого другого энергоносителя. Вопросом, как делается горелка на отработке своими руками, интересуются не только профессионально связанные с автохозяйством – запас отработки поможет сэкономить значительную сумму и на отоплении подсобных помещений в частном домовладении. Для отопления жилых помещений отработка совершенно непригодна из-за содержащихся в ней изначальных присадок в моторное масло и попавших в него в процессе эксплуатации примесей. Однако отработка – весьма специфичное горючее, и любая иная горелка для жидкого топлива на нем не заработает. В этой статье рассматривается, горелки каких типов «едят» отработку и что нужно учесть при их изготовлении.

Горелки на отработке

Особенности топлива

Отработка топливо не только грязное, но и очень липкое. Одна из задач присадок в моторное масло – обеспечить облипание им тонким слоем трущихся поверхностей, работающих в тяжелых условиях. Поэтому горелки на отработке работают почти исключительно с подогревом топлива, увеличивающим его текучесть: слишком вязкое горючее не смешается как следует с воздухом, не пройдет через сопло форсунки, или не облечет ровным слоем распылительную головку (см. далее).

Поджечь отработку тоже не так-то просто: чтобы это было за моторное масло, горящее в сильно нагретом двигателе? Фактически для быстрого и надежного поджига отработки пригодны только электрическая искра и газовый факел. Есть, правда, одно исключение, см. далее.

И третье – отработка загрязнена не только твердыми частицами, но также водой и/или антифризом, попавшими в нее из системы охлаждения ДВС. Фильтрация топлива – достаточно сложный процесс. Организовывать его имеет смысл, только если отработка на топливо постоянно есть в наличии, напр., в достаточно крупной и загруженной работой автомастерской, а горелка на отработке для нерегулярного использования должна быть нечувствительна не только к твердым загрязениям, но и к обводненности топлива.

Электричество для горелки

Отсюда следует неблагоприятный вывод: энергонезависимых горелок на отработке не бывает. Есть способы сжигания отработки без наддува и подогрева, но такие устройства (см. далее) дают приемлемые технические и экологические показатели только в составе разработанных заодно с ними теплогенерирующих приборов и горелками как таковыми не являются. Поэтому, если у вас электроснабжение ненадежно, а отработки довольно, лучше будет сделать под нее печь или котел.

Какую делать?

Исходя из перечисленных особенностей, самодельная горелка на отработанном масле может быть выполнена по одной из след. систем:

• Эжекционной с наддувом.
• Распылительной инжекторной (горелка Бабингтона).
• Топливо-воздушной свободного объемного горения (чашечная испарительная горелка).

Сравнительные достоинства и недостатки

Эжекционная

Эжекционная горелка обеспечивает полное сгорание топлива и минимально возможное количество побочных продуктов в отходящих газах. Пламя горячее, свыше 1200 градусов, расход топлива минимален для данного класса устройств (см. также в конце). Мощность домодельных – 1,5-100 кВт. Регулировка мощности (модуляция) горелки возможна во всем указанном диапазоне. Без ограничений применима в технологических целях, а в исключительных случаях применима для временного отопления жилых помещений, если топочная дверца штатной отопительной печи или котла выходит в нежилое помещение – в прихожую, чулан, топочную и т.п.

Примечание: кухня и баня считаются жилыми помещениями.

Недостатки эжекционной горелки на отработке также существенны:

1. Технически сложна: используются точные металлические детали, требующие для изготовления станочного парка;
2. На неочищенной отработке сразу выходит из строя, поэтому делать эжекционную горелку на отработке, не обзаведясь фильтровальной топливной станцией, бессмысленно;
3. Наиболее энергозависима – собственное удельное электропотребление составляет ок. 20 Вт на 1 кВт тепловой мощности в диапазоне последней 5-40 кВт. Ниже и выше этих значений собственное удельное электропотребление увеличивается.
4. Требует снабжения управляющей автоматикой, т.к. весьма чувствительна к свойствам и качеству топлива, которые и у очищенной отработки нестабильны;
5. Более других типов горелок на отработке склонна к устранимым отказам в работе.

Используются эжекционные горелки для сжигания отработки преимущественно для отопления больших помещений или обеспечения технологических процессов в условиях, когда топливо для них постоянно имеется в наличии.

Инжекторная

Инжекторная горелка совершенно нечувствительна к степени загрязненности топлива, лишь бы в нем осталось 30-40% чего-то горючего. Технически проще предыдущей – горелку Бабингтона можно сделать дома из подручных материалов (см. далее), если есть настольный сверлильный станок. Диапазон мощностей в любительском исполнении – прим. 3-20 кВт. Модуляция горелки возможна начиная прим. от 30% максимальной мощности. Можно добиться модуляции от 10% максимума, то техническая сложность изготовления возрастает при этом в разы, а склонность к отказам увеличивается. Может работать без электроподогрева топлива; в таком случае собственное энергопотребление до 300 Вт независимо от тепловой мощности; в подавляющем большинстве случаев – до 100 Вт. Если же топливо греется ТЭНом в накопительном баке, то собственное энергопотребление как в пред. случае. Без управляющей автоматики склонна к отказам при смене партии топлива без перенастройки горелки.

Для самодельщиков важное преимущество горелки Бабингтона в том, что ее наддув способен обеспечить компрессов от старого поломанного холодильника, см. далее. Однако и недостатков у горелки Бабингтона хватает:

• Топливо не сгорает полностью. КПД по топливу простейшей горелки Бабингтона (см. далее) ок. 80% Довести степень сжигания топлива до 95-97% возможно, но тогда ее техническая сложность возрастает до сравнимой с эжекционной. Правда, токарно-фрезерных станков для изготовления все равно не потребуется, а собственное энергопотребление горелки не увеличивается;
• Как следствие из пред. п., горелка Бабингтона источает в воздух много паров топлива, что делает ее абсолютно непригодной для жилых помещений и ограниченно пригодной для помещений с временно находящимися там людьми и/или предметами, чувствительными к замасливанию. Однако гнать пламя горелки Бабингтона в трубу (см. далее) можно, что значительно уменьшает указанные недостатки;
• Пламя тоже грязное и не очень горячее, до 900-1000 градусов. Поэтому инжекционая горелка на отработке ограниченно применима для термических технологических процессов с черными металлами, а цветные и тем более драгоценные испортит.

Самодельные горелки Бабингтона чаще всего и применяются для временного отопления подсобных помещений или в простых технологических процессах, напр., для разогрева обычной конструкционной стали под гнутье.

Испарительная

Топливо-воздушная горелка на отработке может быть изготовлена из подручного хлама без использования сложных технологических операций. Мощность – ок. 5-15 кВт. Топливо без перенастройки жрет любое тяжелое: помимо отработки другое минеральное и растительное масло, мазут, нефтешлам. Отказывает только при неправильном пользовании. Побочных продуктов сгорания топлива источает больше предыдущей, поэтому применима либо для временного запуска отопительных приборов с хорошим дымоходом в нежилых помещениях, либо на открытом воздухе. В технологических целях применима весьма ограниченно, т.к. дает столб горячих газов с температурой менее 600 градусов. Наиболее доступный для изготовления начинающими умельцами тип горелки на отработке.

Схемы и конструкции

Эжекционная

Еще одна особенность отработки как топлива заключается в том, что подать весь необходимый для ее сжигания воздух под наддувом очень сложно, его требуется много. Поэтому наддувом в горелках такого типа преимущественно вытягивают топливо из сопла эжектора и распыляют его, а воздух для дожигания подсасывается непосредственно в факел пламени. Такая схема дает возможность обойтись для наддува электрической мощностью до 100 Вт, а остальное расходуется на подогрев топлива ТЭНом. В общем идея такова: часть электрической мощности (с существенной прибавкой, кстати), необходимой для наддува с топливом более текучим, используем на подогрев отработки, и обычная в общем эжекционная горелка на ней работает.

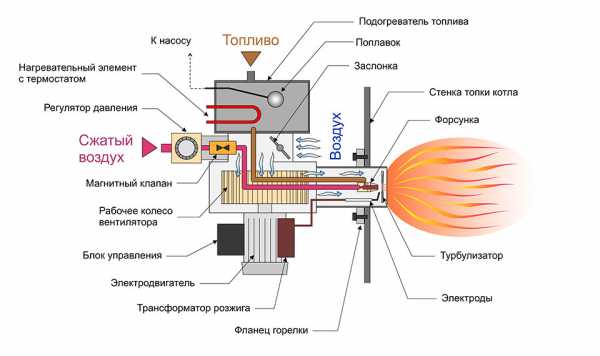

Схема устройства эжекционной горелки на отработке и чертежи форсунки для нее

Хорошо известная схема устройства эжекционной горелки на отработке и чертежи ее сердца – форсунки на прим. 3-30 кВт даны на рис. Устанавливается такая горелка на глухом фланце в топочный проем печи/котла, а вторичный воздух в факел подсасывается через поддувало. Однако, кроме форсунки, в данной конструкции имеются еще тонкие моменты.

Турбулизатор

Первый из них – турбулизатор воздушного потока (завихритель в схеме на рис. выше). Наддув эжекторной горелки на отработке может быть обеспечен встроенным вентилятором-улиткой либо, через редуктор, пневмосистемой предприятия или промышленным (возможно, бытовым аналогичной конструкции) поршневым компрессором. На мощность горелки где-то 3-15 кВт возможен также наддув от холодильного компрессора от 250 Вт электрических.

В зависимости от способа наддува меняется конструкция турбулизатора. Компрессор или разводка сжатого воздуха для привода пневмоинструмента дают, при необходимых для эжекции топлива условиях в воздушной рубашке горелки, слишком мощный и быстрый поток воздуха. То же возможно со слишком мощной улиткой, напр., взятой из старого хлама. В таком случае турбулизатор должен являться кольцевой диафрагмой вокруг сопла с широкими слабо изогнутыми наружными лопастями, поз. 1 и 2 на рис. Псевдо-ламинарная струя воздуха из диафрагмы вытянет топливо из форсунки и обеспечит его стабильный поджиг (см. ниже), а в 3-5 см от диафрагмы горящий масляный туман будет подхвачен мощным вихрем, распылен до испарения и полностью сожжен.

Конструкция турбулизатора (завихрителя) эжекционной горелки на отработке в зависимости от способа наддува

Если же воздушный поток оптимален (встроенная улитка по расчету) или слабоват (компрессор от холодильника), то турбулизатор из многих узких более изогнутых внутренних лопастей совмещается с диафрагмой, а по краю турбулизатора оставляют кольцевой зазор в 0,5-1,5 см. Диафрагма-завихритель оказывает меньшее сопротивление воздушному потоку, слабый, но сразу хорошо закрученный вихрь эффективно высасывает и распыляет топливо, а кольцевой поток из зазора не дает вихрю расползаться в стороны, пока топливо не испарится в факеле.

Примечание: целесообразность того или другого турбулизатора для конкретной горелки определяется опытом – поджиг топлива должен быть стабилен, а срывов пламени не должно быть во всем диапазоне регулировки мощность горелки. Начинать нужно с диафрагмы с внешними лопастями, подгибая их больше и больше. Не выходит – надо переходить на диафрагму-турбулизатор с внутренними лопастями.

Зажигание

Вторая тонкость – поджиг факела. Автосвеча с удаленной «лапкой» (корпусной ламелью) мало подходит, т.к. рассчитана на поджиг паров легкого топлива короткой искрой, а не тумана тяжелого длинной.

Способ зажигания топлива эжекционной горелки на отработке двумя электродами

Зажигать факел горелки на отработке нужно электродами для зажигания котлов на жидком топливе, см. рис. Расстояние между разрядниками (носиками, остриями) электродов требуется 3-8 мм (для горелок на 3-30 кВт), а расстояние от оголенных металлических частей электродов до ближайших металлических деталей конструкции должно быть как минимум втрое больше. Включая форсунку: в момент зажигания разрядники должны находиться в извергаемом соплом масляном тумане и поджигать его искрой между собой. Зажигание искрой от разрядника на форсунку даст слабый нестабильный факел, который легко сорвется от колебаний наддува или подачи топлива.

Для зажигания двумя разрядниками необходим специальный трансформатор зажигания с изолированной вторичной обмоткой на 6-8 кВ. Ее выводы соединяются с электродами зажигания проводами в толстой, от 2 мм, термостойкой изоляции из силикона или тефлона (фторопласта). Лучше – в последней: при нагреве до 150 градусов пробивная стойкость фторопласта-4 остается ок. 80 кВ на 1 мм, а силикона будет не выше 20 кВ/мм. Такой огромный запас электрической прочности необходим ввиду сильного загрязнения проводов в процессе эксплуатации.

Спецтрансформатор зажигания стоит дорого, т.к. выпускаются такие для котлов от 20 кВт. Если мощность горелки до 15 кВт (и для описываемой далее горелки Бабингтона), можно применить однопроводную схему поджига от автомобильной катушки зажигания искрой от электрода на форсунку; имеется в виду наличие только одного высоковольтного провода. Условие – ручной вывод на режим: горелку зажигают на минимальной мощности и вручную выводят на штатную, следя, чтобы факел не забился в судорогах и не сорвался.

Для зажигания горелки на отработке по однопроводной схеме корпусную клемму трансформатора соединяют с корпусом горелки и форсункой разными обратными проводами. Искра не постоянный ток, а импульсный разряд, и электрическая цепь становится чувствительной к наличию в ней реактивности. Электрическая реактивность массивного корпуса горелки больше, чем форсунки, что уже облегчает искре выбор в пользу сопла. Если же дополнительно включить в корпусный обратный провод небольшую индуктивность (см. рис.), то и однопроводное зажигание станет вполне стабильным.

Схема зажигания горелки на отработке одним электродом

Об автоматике

Горелки на отработке, режим работы которых задается с пульта (напр., известные NORTEC) стоят очень дорого, но без автоматики городить самодельную эжекционную горелку на отработке нет смысла: даже при фиксированной мощности и заправке топливом из одной партии нужно для получения стабильного пламени регулировать одновременно подогрев топлива и подачу воздуха. Поэтому самодельные эжекционные горелки на отработке (исключая образцы, лишь бы повозиться с ними) делаются полуавтоматическими с установкой мощности вручную и применением относительно недорогой автоматики от котлов отопления, см. напр. видео

Видео: горелка на отработке с автоматикой

Горелка Бабингтона

Сам Роберт Бабингтон, запатентовавший свою горелку в 1979 г., признавался, что, отчаявшись придумать форсунку, не засоряющуюся от отработки, вспомнил об одном из законов Мэрфи, гласящем: «Если железина ну вот все равно никак не хочет работать, попробуй сделать в ней все наоборот». Бабингтон попробовал продувать воздух сквозь тонкий слой масла – получилось. Пошел туман, а уж как его сжечь, дело известное.

Такое техническое решение оказалось возможным благодаря тому, что масло реологическая жидкость. Попросту – сверхтекучая. Сверхтекуч не только экзотический гелий II. Реологических жидкостей хватает и вокруг нас. Кто забывал на столе открытую банку с подсолнечным маслом, сразу поймет.

Устройство горелки Бабингтона и камеры сгорания (дожигателя) для нее

Конструкция горелки Бабингтона показана слева на рис., а справа – устройство камеры сгорания (дожигателя) для нее. Здесь уже виден недостаток данной горелки: чтобы сжечь отработку более чем на 95%, требуется 3-х ступенчатая подача воздуха (кроме как для распыления), причем частично с подогревом. Хотя наддува все равно не требуется.

Действует горелка Бабингтона довольно просто: топливо капает на распылительную головку со сферической поверхностью, что обеспечивает равномерное его растекание. Капает с избытком, чтобы воздуху всегда было что сдуть. Выброшенное воздушной струей из сопла в головке масло образует туман, который поджигается. Топливная пленка постоянно наползает на сопло благодаря реологическим свойствам масла. Избыток топлива стекает в сборник, откуда питательным насосом подается через подогреватель обратно в расходный бак (питатель). Часто вместо поплавка, включающего насос, питатель снабжается стоком избытка в баке прямо в сборник; питательный насос в таком случае работает непрерывно. Однако и в горелке Бабингтона достаточно конструктивных нюансов.

Нужна ли полная сфера?

Мощность, снимаемая с одного сопла горелки Бабингтона, ограничена конечной величиной текучести масла. Поэтому головки мощных горелок Бабингтона буквально истыканы порами. Если от горелки требуется не более 5-7 кВт, вместо технологически сложной полносферической головки возможно применить часть сферической поверхности.

Конструкция горелки Бабингтона с головкой в виде части сферы

Устройство горелки Бабингтона с частично сферической распылительной головкой показано на рис; (ак такую сделать, во всех подробностях и с фото описано здесь: diyworkplace.ru/14-diy-oil-burner.html). Помимо доступности материалов, на этой горелке хорошо учиться настраивать подачу топлива: чуть больше дал, масло затекает за лепесток головки, воняет, подгорает, забивает распылительную камеру.

Сфера все же лучше

Сферическая головка в горелке Бабингтона лучше еще и тем, что экономит топливо: в горелке с частично сферической головкой добрая доля обратки пригорает до невозможности использования. В конце концов оказывается, что в баке еще четверть и более, а горелка не запускается.

Как сделать распылительную головку горелки Бабингтона из недорогих материалов совсем иного назначения, имеющихся в широкой продаже, показано на рис.:

Как сделать распылительную головку горелки Бабингтона из подручных материалов

Заглушка от карниза штор хороша тем, что ее срезанная поверхность плоская и ровная. Просверлить в такой заготовке головки отверстие сопла не составит труда на обычном сверлильном станке. Если оно уйдет от полюса сферы в пределах 1-2 мм, это ничего. Главное – оси сопла и сферы будут параллельны и факел будет бить ровно. Можно даже увеличить мощность горелки, просверлив вокруг полюса сферы 3-4 отверстия не ближе 6 мм друг от друга треугольником или квадратом. Осталось решить – как сверлить?

Как сверлом 0,6 проделать отверстие 0,25

Допустимые пределы диаметра сопла горелки Бабингтона 0,1-0,5 мм. С узкого сопла снимается меньшая максимальная мощность, но расширяется диапазон ее регулировки, которая осуществляется изменением давления воздуха на распыление. Последнее для сопла 0,1 мм может меняться в пределах 0,5-5 атм, для сопла 0,25 мм – 1-3 атм, а давление перед соплом 0,5 мм нужно держать в пределах 2(+/-)0,2 атм, иначе пламя или срывается, или гаснет. Величину диаметра сопла 0,25 мм еще Бабингтон признал оптимальной; более узкие сопла забиваются пылью из воздуха, что требует как минимум 2-ступенной его очистки.

Но как просверлить отверстие диаметром 0,25 мм? Сверла такие далеко не везде купишь, а станок нужен повышенной точности, иначе сверло сразу ломается.

Выход из положения – сделать сопло из части иглы от медицинского шприца. Диаметры канала игл шприцов на 0,2-1 куб. см. находятся как раз в оптимальных пределах, а их наружный диаметр 0,4-0,6 мм. Сверла такие есть в широкой продаже, а заправлять их можно в обычную настольную сверлилку. Изготовление сопла горелки Бабингтона из медицинской иглы производится след. образом:

• Вырезаем из иглы кусок длиной на 2-3 мм больше толщины стенки головки.
• Прочищаем тонкой жесткой проволокой от опилок и заусенцев.
• Сверлом чуть больше наружного диаметра иглы сверлим в головке пионерный канал. Если сверлом 0,6 засверлить канал под иглу 0,4 по наружи, ничего страшного.
• Сверлом диаметром на 0,15-0,2 мм больше пионерного зенкуем отверстие с обеих сторон. Фаску нужно снять крошечную, поэтому зенкуем вручную, обмотав хвостовик сверла изолентой и поворачивая его пальцами.
• Вставляем отрезок иглы в пионерное отверстие.
• Двумя острыми шильями или, лучше, слесарными чертилками, разворачиваем концы отрезка иглы. Разворачивать из нужно одновременно, слегка надавливая и проворачивая инструменты в противоположные стороны.
• Раструб внутри оставляем как есть, он ничему не мешает.
• Наружный излишек снимаем наждачным камнем не грубее №360.
• Еще раз прочищаем канал сопла, продуваем – головка готова.

А если головка уже готова?

Очень даже возможный вариант. Если на головку взять готовую форсунку для дизтоплива; подойдет дефектная из хлама или по дешевке. Любителей смущает, что выпускаются они на мощность от 20 кВт, но в данном случае бояться нечего, т.к. в форсунку пойдет не соляра, а воздух. Зато ее рабочая поверхность точно полусферическая, зеркально гладкая, с воротником, не дающим маслу затекать куда не надо и пригорать. Сопло, правда, будет от 0,7 мм, но его можно сузить, как описано выше. Как из дизельной форсунки сделать головку горелки Бабингтона, пригодной для долговременного интенсивного использования, да еще и с автоматикой от водогрейного котла, см. сюжет

Видео: горелка Бабингтона с автоматикой

Компрессор для распыления

Воздуха на распыление в горелке Бабингтона нужно немного, но под приличным давлением. Лучше всего для этой цели подойдет компрессор от старого холодильника, только перед ним надо поставить автомобильный воздухофильтр, иначе вакуумный насос быстро выйдет из строя. Нужен также ресивер, т.к. струю такой компрессор даст сильно пульсирующую.

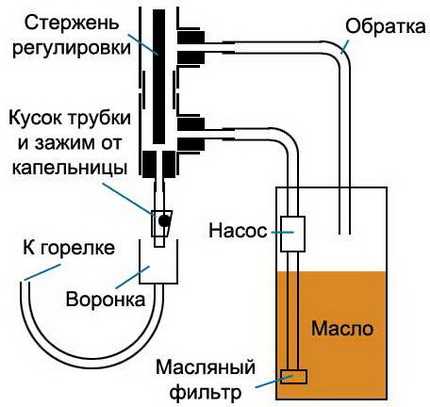

Как приспособить компрессор от холодильника для воздушного питания горелки Бабингтона на отработке

Большое достоинство такой системы – возможность автоматизации зажигания горелки без электроники. Используем для этого предохранительный клапан (см. рис.), т.к. холодильный компрессор нагоняет давление больше 5 атм. Клапан возьмем самый плохой, тарельчатый с плоским седлом (тарелку и седло нужно будет притереть друг к другу с абразивом №600 или тоньше и промыть спиртом). У таких клапанов большой гистерезис (отношение давлений открывания и закрывания), но в данном случае нам того и нужно. Мы еще и усилим гистерезис клапана, надев на его шток грузик. Когда компрессор накачает ресивер до давления первоначального срабатывания, клапан резко «пшикнет», подпрыгнет вверх и на 1-2 с замкнет микровыключатель, подающий питание на трансформатор зажигания. Пойдет расход масла на горение, увеличится расход воздуха (холодную масляную пленку продуть труднее), и клапан станет подрабатывать, не доставая до микрика. Регулировочной гайкой удобно менять давление воздуха для изменения мощности горелки.

Смазка компрессора

В холодильнике компрессор смазывается хладоагентом, т.к. выкачивает из испарителя не чистый пар, а фреоновый туман. Вдруго компрессор зачавкал, это значит, что хладоагента слишком много и в системе он циркулирует в капельно-жидком состоянии. Если заставить холодильный компрессор качать воздух, он без смазки скоро испортится.

Смазывать компрессор от холодильника можно веретенкой или другим машинным маслом для точной механики. Сначала нужно сделать дозатор смазки, из бачка на 50-100 мл, иглы от обычного шприца на 2-10 кубиков, трубки от аппарата для переливания крови и пары зажимов от него же. Верхним перекрывают подачу смазки, а нижним регулируют ее величину.

Настройку дозатора производят в свободном пространстве. Нужно добиться, чтобы капля смазочного масла накапливалась на острие иглы, направленной точно вниз, в течение 2-4 мин, и еще столько же висела, пока не оторвется. Тогда иглу перпендикулярно вводят в подающий воздуховод компрессора так, чтобы ее скос находился посередине просвета и был ориентирован по потоку. Если иглу повернуть скосом вбок или против воздуха, масло не пойдет.

Система готова к использованию, но в процессе работы нужно будет еще за ней последить. Вдруг спустя некоторое время после запуска горелки характер горения изменится, это значит, что масла в компрессор идет много и он гонит его излишек с воздухом. Если до этого проходит не менее 10 мин, а пламя остается, только начинает пульсировать или коптить, поправить дело можно, немного повернув иглу, не более чем на 45 градусов. Не помогает или симптомы появляются раньше – нужно перенастраивать дозатор смазки на большее время накопления капли.

Пламя – в трубу!

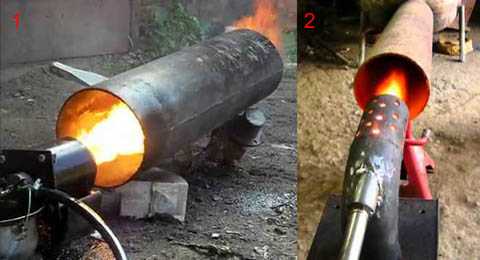

С горелкой на отработке можно проделать любопытный опыт, результаты которого видны на след. рис.:

Использование горелки на отработке для обогрева помещений

Пропустив пламя горелки сквозь всего 1 м широкой трубы, увидим его уже не таким бешеным и сильно остывшим (поз. 1), а от трубы вверх заметен будет мощный поток нагретого воздуха. Если взять трубу диаметром от 200 мм и длиной от 3 м (поз. 2), то температура газов на ее выходе упадет менее чем до 100 градусов. Выставим устье трубы наружу – масляная вонь в помещении перестанет ощущаться, хотя газоанализатор и покажет превышение примесями жилищной нормы. Осталось герметически присоединить устье трубы к дымоходу, и получим систему отопления с КПД более 80%.

Испарительные

Отработку можно сжечь вовсе без наддува и подогрева, пуская по каплям в раскаленную чашу. Но такие устройства, как сказано выше, более-менее прилично работают только в составе котла или печи на отработке, так что горелками в собственном смысле не являются и рассматриваются в других публикациях.

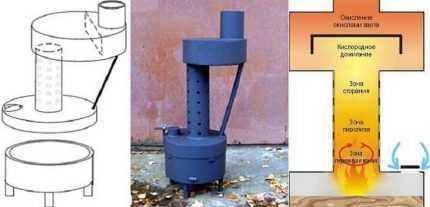

Испарительные топливо-воздушные (чашечные) горелки на отработке

В чашу испарительной горелки на отработке подается топливо-воздушная смесь, т.е. необходим небольшой наддув (вентилятор от 20 Вт). Чаша предварительно нагревается или газовым факелом (поз. 1 на рис.), или подаваемым по каплям (пока без наддува) штатным топливом, поджигаемым калильной свечой (поз. 2). Последнее проще, но первые 3-5 мин копоти будет много. Когда пламя от очередной капли очистится и начнет взвиваться с шумом, свечу выключают и пускают воздух. В чаше появятся синие язычки (поз. 3 и 4), свидетельствующие о полном сгорании масла, но примеси к нему перейдут при этом в химически более агрессивную форму и уйдут в воздух, поэтому пользоваться испарительными горелками на отработке нужно осторожно, см. выше. К размерам деталей испарительная горелка не критична; основа – водопроводные трубы 1/2″ и 2”.

Примечание: для временного запуска на отработке, напр., гаражной буржуйки, удобнее будет испарительная горелка, действующая по тому же принципу, но в которую топливо-воздушная смесь подается сбоку по касательной, см. видео ниже:

Видео: испарительная горелка на отработке для печи

Подведем итоги

Итак, горелка на отработке устройство достаточно сложное, дома на столе такую не сделаешь. Тем не менее, решая, быть или не быть горелке на отработке из ваших рук, учтите еще одно существенное обстоятельство. А именно, удельный расход топлива на обогрев отработкой наименьший: ок. 100 мл на 1 кВт тепловой мощности в час. Лучшие дизельные и мазутные горелки расходуют от 130 мл*кВт/час, а керосиновые и бензиновые от 160 мл*кВт/час. Стоимость отопления от тех, других и третьих сравнивать не приходится, т.к. отработка уже отработала свою цену в моторе.

Загрузка…

Обсуждение темы “Горелка на отработанном масле”

clubpechnikov.ru

Котел на отработанном масле своими руками: самодельный тип на отработке

Одним из наиболее дешевых видов топлива из тех, что используются для работы отопительных котлов, является отработанное масло. Оно может быть любым: синтетическим или натуральным. Подойдет масло, слитое с кулинарных агрегатов, автомобилей или тепловозов.

В любом случае при сгорании оно даст большое количество тепла. Поэтому собрать котел на отработанном масле своими руками очень выгодно. Особенно, если нужно обогреть подсобное помещение или гараж.

Мы подскажем вам, как устроен и работает отопительный прибор, каковы конструктивные нюансы самодельного агрегата, а также опишем пошаговый процесс сборки котла и особенности его эксплуатации.

Содержание статьи:

Отопление на отработке: выгодно или нет?

Система  пользуется большим спросом. И это не случайно, ведь она имеет много преимуществ. Прежде всего, это доступная стоимость приборов и эксплуатации.

Учитывая, что цена топлива для такого котла очень низкая, он окупит себя в первый же отопительный сезон. Кроме того, если не покупать оборудование, а собрать его своими руками, оно обойдется еще дешевле.

Правильно настроенный котел полностью сжигает отработанное масло. Токсичные продукты сгорания не образуются, поэтому такое устройство безопасно для окружающей среды. Конструкция прибора очень проста, для нее используется минимум деталей. Таким образом, риск выхода устройства из строя снижается и надежность его увеличивается.

Котел быстро разогревается и поднимает температуру в помещении, чему способствует принудительная конвекция.

Есть у устройства и недостатки:

• Быстрое выгорание кислорода в комнате, где смонтирован прибор, сто требует обустройства эффективной вентиляционной системы.
• Необходимость регулярной чистки. Котлы на обратке быстро загрязняются, в связи с чем их обслуживание требуется проводить чаще.

Для работы оборудования может быть использовано любое отработанное масло или смесь нескольких масел.

Для котла на отработке можно использовать в качестве топлива натуральные и синтетические масла, а так же и смеси в любых пропорциях

Разнородность используемого сырья и высокая вероятность наличия в нем самых разных примесей требует наличия специального фильтра. Он ставится на участке подачи масла в котел. В процессе работы фильтр достаточно быстро загрязняется, поэтому менять его придется часто.

Котел на отработке: какие они бывают

Производители выпускают отопительные  трех видов. Воздухонагреватели повышают температуру в помещении за счет прямого разогрева воздуха. Такие устройства отличаются высокой производительностью и способны длительное время поддерживать температуру даже в значительных по площади помещениях.

Резервуар с топливом у таких приборов обычно располагается на полу, а сам воздухонагреватель может быть закреплен на потолке или на стене.

Отопительный прибор на отработке может прогревать воздух в помещении или же разогревать водяной контур, а иногда и два сразу

Котлы предназначаются для разогрева теплоносителя, обычно воды.

Различают два типа оборудования:

• двухконтурные – способны подогревать воду для бытовых нужд и разогревать теплоноситель;
• одноконтурные – «отвечают» только за отопление.

Автоматические теплогенераторы относятся к водогрейным котлам. Они оснащены системой автоматики, контролирующей работу прибора.

Автоматика для котлов на отработке может выполнять разные функции. Это может быть контроль над температурой воздуха в обогреваемом помещении, контроль разогрева теплоносителя и др.

Котлы на отработке с автоматикой или без нее выполняются исключительно в напольном варианте. Стоимость их значительно отличается в зависимости от функционала. Однако в любом случае она достаточно велика, поэтому домашние умельцы собирают такие приборы своими руками.

Как работает отопительный прибор

Конструкция котла предельно проста. Он включает две камеры-отсека: испарительную и сгорания. В первой происходит процесс подготовки масла к горению, во второй оно сгорает.

Все происходит следующим образом. Из резервуара с отработкой насос подает отработанное масло в испарительную камеру, которая находится в нижней части устройства. Здесь поддерживается температура, достаточная для того, чтобы отработка нагрелась и начала испаряться.

Так работает котел с масляным испарением и принудительной подачей воздуха (+)

Масляный пар поднимается в верхнюю часть корпуса, где находится камера сгорания. Она оборудуется воздуховодом, представляющим собой трубу с отверстиями. При помощи вентилятора воздух подается по воздуховоду и смешивается с парами масла.

Масляно-воздушная смесь сгорает почти без остатка –  полученное тепло разогревает теплообменник, продукты сгорания направляются в дымоотвод.

Предварительный нагрев масла – обязательная часть процесса. Нужно понимать, что отработка содержит большое количество примесей и токсичных веществ. Все это раскладывается на простые углеводы, которые впоследствии сжигаются.

После чего образуются водяные пары, углекислый газ и азот- полностью безвредные элементы. Однако такой результат возможен только при условии соблюдения определенных температурных условий.

Полное окисление или сгорание углеводородов происходит только при температуре +600°С. Если она ниже или выше на 150-200°С, то в процессе сгорания образуется большое количество самых разных токсичных веществ. Они небезопасны для человека, поэтому температура сгорания должна быть точно соблюдена.

Конструктивные тонкости самодельного оборудования

Важнейшей составляющей технологии сгорания считается предварительный разогрев масла. Это дает возможность разложить «тяжелое» топливо на более легкие составляющие. Грамотно подобранные параметры, позволяютполучить почти бездымное и полное сгорание отработанного масла.

Домашние умельцы считают, что проще всего добиться такого результата, если использовать толстостенную раскаленную чашу из металла, в которую каплями подается отработка.

Одна из возможных схем работы отопительного оборудования с масляным испарением (+)

Когда масло касается раскаленного металла, оно сразу же превращается в пары, которые направляются в камеру сгорания. Для лучшего горения их нужно смешать с воздухом. С этой целью используют воздуховод.

В его устье устанавливается крыльчатка, чтобы создавать завихрение потока, необходимое для достаточно длительного пребывания масляно-воздушной смеси в камере сгорания. Только в этом случае поданное в чашу топливо сгорит полностью.

Определенную сложность в процессе самостоятельной сборки отопительного прибора представляет разогрев испарительной чаши.

Самый простой способ его осуществления – положить внутрь резервуара пропитанный любым горючим составом фитиль. После чего налить на дно чаши немного бензина или солярки и поджечь. После того, как металл раскалится до нужной температуры, начинают подачу масла. Это максимально простой, но довольно опасный способ.

Еще один сложный в реализации момент – подача масла. В интернете и других открытых источниках можно найти множество примеров функционирующих на отработанном масле котлов, где подача отработки осуществляется струйно.

Да, такая система работоспособна, но она крайне опасна для пользователя. Масло, подающееся струей, не успевает сгорать. Образуется большое количество токсичных веществ, которые могут попасть в помещение. А это очень опасно.

Так можно организовать капельную подачу отработанного масла в испарительную чашу. Используется ниппель, тройники и фрагмент медицинской капельницы

Для эффективного бездымного горения отработки требуется организовать капельную подачу масла. Это достаточно сложно, но вполне решаемо. Оптимальный, по мнению домашних мастеров, способ капельной подачи следующий.

Нужно взять шланг, который будет работать как маслопровод. С одного конца на нем обязательно закрепляется фильтр для очистки подающейся отработки от примесей и загрязнений.

Это должен быть фильтр автомобильный масляный полной фильтрации. Последнее очень важно. Не частичной, а именно полной. Нужно быть готовым к тому, что менять его придется часто. В среднем один раз в 30 дней, а то и чаще. Все будет зависеть от качества используемого топлива.

Некоторая сложность может возникнуть в процессе крепления узла. Он оснащен резьбой, с помощью которой фиксируется в автомобиле.

Можно поступить следующим образом. Следует подыскать небольшой фрагмент маслостойкого шланга, диаметр которого будет совпадать с сечением резьбы, и надеть его на фильтр. С маслопроводом получившийся узел соединяют посредством штуцера.

Очень важно, чтобы в подающем масло шланге не скапливалось его излишка, иначе капельная подача будет невозможна.

Котел на отработке пиролизного типа. За счет наличия камеры дожига значительно увеличивается время горения одной порции топлива

Как вариант можно подобрать насос такой мощности, чтобы он выдавал только требуемое количество отработки. Но это очень сложно. Более простой вариант используется в котлах промышленной сборки. Это простая конструкция из тройников, штуцера и ниппеля.

С ее помощью можно легко отрегулировать подачу нужного количества масла. Излишки будут возвращаться в резервуар с топливом.

Последний элемент системы капельной подачи – фрагмент медицинской капельницы. Нужно взять участок с колесиком-регулятором. Элемент позволит контролировать скорость и частоту подачи топлива в чашу. Фрагмент капельницы надежно фиксируется на штуцере.

Оптимально, чтобы отработка не чадила и устойчиво горела. Это возможно только в том случае, если масло обладает нормальной текучестью. Для этого его температура должна находиться в пределах 10-20°С.

Нужно знать, что при каждом изменении состава отработки или ее температуры придется заново подбирать частоту и скорость капельной подачи масла. Подавать топливо непосредственно от капельницы к камере сгорания не получится. Его направляют в воронку, соединенную с трубой, подающей топливо в чашу.

Таким простым способом можно организовать равномерную подачу масла в камеру и тем самым продлить время горения одной заложенной порции топлива (+)

Конструкция котла может быть разной. Он может быть подключен к трубам отопительной системы. Обязательное условие в этом случае – для обеспечения эффективной циркуляции теплоносителя.

Если вокруг прибора обустроить, так называемую, водяную рубашку, то он будет нагревать воду. Если водяной контур только один – котел будет обслуживать только отопление. Если контуров два – будет обеспечиваться еще и подача горячей воды.

Еще один вариант – встроенный теплообменник в виде буквы U. Он помещается в верхнюю часть топочной части и соединяется с выносным резервуаром, в котором будет находиться горячая вода. Альтернативный вариант – размещение .

Котел на отработке может быть пиролизным. Его основная особенность – возможность длительной работы на одной закладке топлива. Конструктивно такая модель будет отличаться наличием камеры дожига.

Здесь проходит окончательное сгорание всех химических элементов, входящих в состав отработанного масла. За счет наличия камеры дожига время работы на одной порции масла значительно увеличивается.

Как самостоятельно изготовить котел

Для изготовления отопительного прибора нам понадобятся следующие материалы и инструменты. Готовим сталь листовую толщиной минимум 4 мм, арматуру сечением 10 или 8 мм, трубу для воздуховода, тройники, сгоны и полудюймовые углы для горелки, переходники из стали, компрессор, расширительный бачок и насос.

Кроме того, понадобится сварочное оборудование, термостойкий герметик, асбестовое полотно и болгарка.

Одна из самых простых конструкций котла на отработке. Такое устройство очень просто изготовить самостоятельно, при этом оно будет эффективно работать

Рассмотрим процесс изготовления самого простого самодельного котла на отработке. Собственно устройство может иметь разные формы. В связи с этим для облегчения работы можно взять не листовую сталь, а отрезок трубы большого сечения с толстыми стенками.

Например, работоспособный прибор, легко обогревающий стандартный по размерам гараж, получается из двух фрагментов трубы. Один сечением 0,5 м, второй – 0,2 м.

Кроме них понадобятся еще две металлических пластины толщиной минимум 3 мм, вырезанные в форме круга. Если нужен более мощный отопительный прибор, то подбирают или изготавливают из листовой стали детали нужных размеров.

Теперь можно переходить к сборке. Начинаем с подготовки корпуса. Он будет выполнен из трубы большего сечения. Обрезаем ее болгаркой так, чтобы получился фрагмент высотой порядка метра.

Трубу меньшего сечения тоже обрезаем. Так, чтобы получился фрагмент высотой 20 см. Теперь готовим пластины, которые будут функционировать как дно и крышка корпуса.

В одной из них выполняем отверстие, соответствующее по размерам дымоходу. Это будет крышка корпуса. В другой вырезаем отверстие под соединение с фрагментом малой трубы. Это будет дно конструкции.

Детальная схема для изготовления котла на отработке с указанием всех необходимых размеров (+)

Привариваем к нему цилиндр, вырезанный из трубы меньшего диаметра. Его дно закрываем еще одной круглой пластиной. Собираем корпус, накрывая его пластинами с двух сторон. Соединяем детали, обвариваем их по кругу.

К дну корпуса крепим ножки, сделанные из арматурных прутков. Сверлим в трубе вентиляционные отверстия. Мы получили котел цилиндрической формы, в нижней части корпуса которого располагается небольшой резервуар.

Теперь нужно обустроить дверцу. Вырезаем ее в нижней части цилиндра с помощью болгарки. На верхнюю часть корпуса ставим и закрепляем дымоход. Простейший вариант котла готов.

Чтобы его разжечь, нужно будет налить немного отработки в нижнюю емкость и поджечь ее фитильком из горящей бумаги.

Это самый простой из всех известных вариантов. Можно собрать более сложную, а значит и более эффективную конструкцию.

Собственно принципиальная схема любого топливного прибора на отработке представляет собой два короба из прочного металла, соединенных между собой воздуховодом в виде перфорированной трубы.

Нижний короб оборудуется отверстием, через которое масло заливается в испарительную камеру, напротив него обычно располагается заслонка. Верхний короб оборудуется отверстием, в которое вставляется дымоотводная труба.

Такую схему очень просто дополнить самыми разными узлами: подающим масло насосом, капельной подачей отработки, воздушным компрессором или подключить к котлу расходный резервуар с топливом.

Можно так же подключить водяной контур. Но в этом случае потребуется обустройство эффективной горелки, которая сможет осуществить максимально равномерный подогрев теплоносителя.

Вариант горелки для котла на отработке, которая работает от калильной свечи дизельного двигателя. Такая горелка может использоваться для приборов, обогревающих водяной контур

Рассмотрим процесс изготовления такой горелки. Собственно ее форма может быть произвольной, однако нужно помнить, что зона смешивания всегда должна находиться только выше зоны горения.

Только в этом случае неиспользованная отработка сможет возвращаться в резервуар. Для изготовления корпуса горелки берем полудюймовые уголки и соединяем их при помощи тройников и сгонов.

Для маслопровода, подающего отработку, дополнительно понадобятся переходники для штуцера. Все резьбовые соединения перед закручиванием хорошо промазываем термостойким герметиком. Для крышки горелки используем листовую сталь. Толщина листа минимум 3 мм.

Вырезаем из нее деталь, соответствующую размерам гнезда на котле. После того, как мы собрали горелку осталось правильно ее установить.

Для этого подготовим две стальных пластины, одна должна быть немного меньше другой, гайки, болты и асбестовое полотно. Полудюймовые трубочки и внутреннюю поверхность переходника нужно закрыть асбестом. Полотно обязательно закрепляем.

Наклеиваем его силикатным герметиком в два слоя, на трубках фиксируем асбест стальной проволокой. Теперь берем горелку и вставляем ее в корпус, при необходимости подгоняем к установочном у гнезду.

После того, как горелка «встала» на место, меньшую по размеру пластину устанавливаем в гнездо и накрываем несколькими слоями асбестового полотна. Оптимально, если их будет четыре или пять.

Большую пластину используем как закрепляющую накладку. Сверлим в ней несколько отверстий под крепежи, после чего укладываем поверх асбеста и скручиваем болтами обе пластины.

Все работы по изготовлению котла на отработке должны выполняться в точном соответствии с правилами и требованиями инструкций, некачественная сборка может привести к аварии с тяжелыми последствиями

Надо понимать, что получившееся соединение должно быть максимально плотным, если это не так, элементы горелки могут сдвинуться с места в процессе эксплуатации. Для поджига такой горелки используется стандартная свеча накаливания, которая применяется в дизельных двигателях.

Интересные варианты изготовления самодельных отопительных приборов, работающих на отработке, описаны в этих статьях:

Немного о безопасной эксплуатации

Отопительные приборы, функционирующие на отработке, достаточно опасны в эксплуатации. Об этом нужно помнить всегда.

Чтобы не случилось беды, следует неукоснительно выполнять несколько простых правил:

1. Помещение, где установлен отопительный прибор, должно быть оборудовано эффективной вентиляцией.
2. Котел должен оснащаться грамотно спроектированным и выполненным дымоходом, удаляющим продукты сгорания без остатка. В нем обязательно должна быть заслонка.
3. Участок прохода дымоотвода через кровлю выполняется посредством монтажа специального кожуха.
4. Котел должен быть установлен в соответствии с требованиями пожарной безопасности.
5. Хранение горючих и огнеопасных материалов вблизи от отопительного прибора строго запрещено.

К котлу на отработке, как и к любому другому отопительному прибору, нужно относится с вниманием. Вовремя проводить все необходимые профилактические работы, тогда проблем с эксплуатацией и ее безопасностью не возникнет.

Выводы и полезное видео по теме

Как самостоятельно собрать котел на отработке:

Котел на отработке с подключенным водяным контуром:

Еще один конструктивный вариант такого котла:

Отопительное оборудование на отработке – практичное решение для организации обогрева хозяйственных или гаражных помещений. Более сложные модели, оборудованные автоматикой, следящей за процессом горения и безопасностью, могут быть установлены и в качестве отопительного прибора для дома.

Главное достоинство таких устройств – использование дешевого, иногда и дарового топлива, что делает их использование максимально выгодным для владельца.

Если у вас есть опыт изготовления котла на отработанном масле, пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии к статье и добавляйте фото своих самоделок в форме ниже.

sovet-ingenera.com

пошаговая инструкция с фото :: SYL.ru

В этой статье мы рассмотрим, как сделать своими руками горелку на отработке для котлов из подручных материалов. У каждого автомобилиста часто возникает вопрос о том, куда девать отработанное масло. Ведь выливать на землю его нельзя – вредит почве, зато можно сделать горелку, которая будет заправляться отработкой. Ведь этот материал является прекрасным топливом, главное – обеспечить все условия для качественного его сгорания.

Условия горения

Чтобы самодельная горелка на отработке работала, нужно обеспечить соблюдение нескольких требований. В частности, масло лучше всего будет сгорать в разогретом и распыленном состоянии. Выполнить эти условия несложно, в статье приведено несколько вариантов горелок, у которых мощный факел огня, а главное – выделяется большое количество тепловой энергии.

Нужно отметить, что допускается выполнять хотя бы одно условие – обеспечить нагрев или распыление. Правда, эффективность при этом окажется несколько меньшей.

Самодельные горелки: требования

Самодельные устройства можно использовать для любых целей. Очень часто их устанавливают в жидкотопливные печи или универсальные котлы. При изготовлении важно сделать форсунку, способную выдать мощное пламя. Требования к горелке, которые необходимо предъявлять в первую очередь:

1. Малый расход электрической энергии.
2. Легкость в монтаже и простота использования.
3. У горелки должна быть высокая эффективность работы.
4. Самоделка должна хорошо работать даже при использовании низкокачественного и загрязненного топлива.

Особенности горелок

Для того чтобы эффективно сжечь масло, его потребуется сначала прогреть, а затем распылить. Для этого устанавливается электрический нагревательный элемент ТЭН. Но расход электроэнергии при этом будет достаточно большой. А вам главное при изготовлении – это добиться минимальных потерь при использовании устройства. Горелка должна быть источником очень дешевого тепла, чего не реализовать при использовании ТЭНов.

Раз не получается сначала прогреть масло, нужно попытаться его распылить. Простейшие горелки, изготовленные по схеме Бабингтона, могут успешно применяться в котлах. Конструкция предельно простая – топливо стекает по сферической поверхности. В последней сделано тонкое отверстие, через него подается сжатый воздух. Получается так, что масло сдувается со сферы, образуются маленькие капли, которые и можно воспламенить.

Работа горелки

В статье приведена упрощенная схема горелки, которая позволяет понять принцип ее работы. Смесь после распыления поджигается, а пламя используется для каких-либо целей. Вы можете поставить эту горелку в котел, работающий на любом типе топлива. В принципе, никто не мешает вам сделать котел самостоятельно. Обратите внимание на то, что практически нет испарения при работе – все процессы протекают при низкой температуре, главную роль играет сжатый воздух.

Чтобы более эффективно происходило горение, можно сделать систему подогрева, только использовать в ней маломощный ТЭН. В этом случае повысится эффективность, улучшится теплоотдача, пламя будет иметь красивый и ровный факел.

Преимущества горелки Бабингтона

У такой конструкции довольно много преимуществ. Самое главное – нет необходимости предварительно очищать отработанное масло. Ведь вы понимаете, что в отработке может содержаться очень большое количество примесей. Собственно, поэтому у масла такой специфический черный цвет. Также нельзя обойти стороной и второе преимущество – простоту изготовления. И если вы умеете работать с инструментами, то без труда сделаете эффективный и простой источник тепла на дешевом топливе.

Испарительные горелки на отработанном масле нуждаются в дополнительном источнике тепла. Поэтому приходится ставить ТЭНы, которые потребляют большое количество электроэнергии. Либо же можно усложнить конструкцию, чтобы масло подогревалось и образовывались легковоспламеняющиеся фракции. Что касается схемы Бабингтона, то она очень простая – без испарения обойтись еще можно, вот только компрессор обязательно использовать. Это вариант конструкции с облегченным распылением топлива.

Переделка промышленных горелок

Стоит заметить, что сделать горелку на масле-отработке с нуля намного проще, нежели переделывать промышленные образцы. Ведь все равно потребуется вкладывать средства. Например, при переделке горелки на дизтопливе придется затратить довольно много денег. В итоге и конструкция оказывается весьма сложной и требуется подогревать масло. Намного дешевле купить готовую масляную горелку или сделать ее самостоятельно.

Некоторые пытаются сделать горелку из паяльной лампы. Но это не очень хороший вариант, так как принцип работы у нее сильно отличается от того, какой необходим. В паяльной лампе форсунка прогревается, а масло вытесняется за счет давления из форсунки. Бензин – это очищенное топливо, чего не скажешь об отработанном масле. В нем есть и примеси металлов, и продукты сгорания солярки или бензина, а также иные виды загрязнений. В итоге форсунка засоряется очень быстро. Можно, конечно, модернизировать ее, но овчинка выделки не стоит – слишком дорого и трудозатратно. Поэтому рекомендуется отдать предпочтение горелке Бабингтона.

Что потребуется для самостоятельной сборки

А теперь подойдем ближе к тому, как сделать своими руками горелку на отработке. Плюс очевиден – вы получите качественное устройство, которое будет идеально работать, сможет составить конкуренцию любому промышленному образцу. А самое главное – стоимость у него оказывается очень низкой. Вам потребуется наличие компрессора, способного обеспечить давление не менее 2 Атм.

Идеальный вариант – от старого холодильника. Также вам нужно иметь такие материалы:

1. Топливный бак с установленным в него ТЭНом. Нагреватель работать будет не постоянно, с его помощью происходит частичный прогрев масла.
2. Второй бак, предназначенный для сбора масла, не отправленного в форсунку.
3. Медная трубка, чтобы подавать воздух к сфере горелки.
4. Трубка для слива отработки.
5. Насос для перекачки излишков в основной бачок.
6. Металлическая труба диаметром 2 дюйма для сопла.
7. Тройник для двухдюймовой трубы.
8. Материалы для сферической форсунки.

Когда подготовите все материалы, можно начинать изготовление горелки на отработке для твердотопливных котлов.

Форсунка

Сначала вам нужно сделать форсунку сферической формы, по ней в дальнейшем будет стекать топливо. В сфере делаете отверстие, диаметр должен быть примерно 0,25 мм. Обратите внимание на то, что от диаметра зависит мощность самодельной горелки. Чем меньше диаметр, тем ниже мощность и наоборот. Все трудности вас ожидают именно при изготовлении форсунки. Канал для прохода воздуха необходимо делать идеально ровным. Необходимо, чтобы бил воздух вперед, а не по стенкам форсунки. Лучший вариант – сделать отверстие на специальном станке.

Но если вам улыбнется удача, и вы найдете жиклер с нужным диаметром, то не упустите возможность и поставьте его в центре сферического элемента. Если же не находите полусферу, можно использовать небольшой отрезок листового металла с прикрепленным внутри жиклером. В результате вы получите форсунку для распыления масла. В нее будет поступать прогретое топливо, а распыление происходит благодаря поступающему воздуху. При установке такого устройства в универсальный котел вы получаете эффективный и дешевый источник тепла.

Сборка горелки

А теперь давайте поговорим о том, как сделать горелку на отработке и запустить ее. По сути, после изготовления форсунки можно смело утверждать, что основная часть изготовлена и ожидается только сборка. Теперь нужно все объединить в корпусе. А в его качестве можно использовать тройник и прикрученную к нему металлическую трубу. Длина ее должна быть примерно 20-40 см. Форсунка должна привариваться или прикручиваться к трубке, которая подает воздух. Второй конец трубки соединяется с компрессором.

Распылитель ставится внутри тройника и закрепляется при помощи фитингов. В самом тройнике нужно сделать отверстие, в него ставится трубка для подачи отработанного масла. Необходимо, чтобы она заканчивалась над распылителем. В качестве отводящей трубки используется нижний элемент тройника. Сюда вворачивается переходник для тонкой трубки, по которой будут уходить излишки в сливной бачок. Чтобы организовать подачу и отвод масла, нужно применять гибкие медные тонкие трубки.

Завершение изготовления

У горелки будет мощное пламя, но для бесперебойной работы важно, чтобы все конструкции внешних элементов были продуманы грамотно. В рассмотренном варианте отработка стекает по распылителю в форме сферы, но большая часть возвращается обратно в бак, небольшое количество попадает в сопло. Для увеличения эффективности рекомендуется установить в основном баке хотя бы слабенький нагревательный элемент. Если нет желания вручную переливать масло из одного бака в другой, нужно установить небольшой насос. Устанавливается он между бачками и позволяет перекачивать из одного в другой масло, обеспечивая тем самым круговорот.

Для увеличения ресурса агрегата рекомендуется соединения обрабатывать высокотемпературными герметиками. На ТЭНе рекомендуется поставить термостат (если такой не предусмотрен). Масло достаточно прогревать до температуры 70 градусов, больше смысла нет. В конечном результате у вас должно быть три узла, потребляющих энергию. К ним относятся:

1. Компрессор.
2. Масляный насос.
3. Нагревательный элемент.

К сожалению, сделать полностью энергонезависимую конструкцию не получится, так как не рекомендуется исключать ТЭН или масляный насос. Что касается компрессора, то без него горелка работать вообще не будет. Но все равно вы много экономите на топливе – отработанное масло стоит копейки.

www.syl.ru

Горелка на отработке своими руками для котла КЧМ-3 | Страница 2 | Termoportal.ru

Re: Испарительная горелка на отработке в твердотопливный котел КЧМ 3 shulch сказал(а): ↑

у меня котел кчм5,переделываю для него горелку была ” вечный огонь”, но так и не смог с ней подружиться, пока я на смене(12ч+дорога), в ней образуется нагар и она тухнет
подскажи пожалуйста по своей горелке, как и из чего сделана?
на фотках присутствует круг с отверстиями, в описании и на рисунке его не увидел.
может еще какие есть советы по ней.
как часто ее надо чистить?
сколько сможет проработать без вмешательства, без остановки
заранее спасибо

Нажмите, чтобы раскрыть…

Данную конструкцию испытывал чисто ради эксперемента, собирал ее из того, что было в гараже похожее, как на рисунке и видио автора.

В архиве, несколько другой вид горелки, но принцип у них один и тот же, прямое горение масла, с частичным его распылением под мощным потоком воздуха.
Температура горелки очень большая и изготавливать ее надо из жаропрочного материала, я использовал миски из нержавейки, сделанные еще в Советском Союзе.
Пробовал класть в миску разнообразные конструкции из обычного железа, так они за часа три сгорали на половину.
Как долго она сможет проработать, однозначно сказать не могу, так как более трех часов не гонял.
Факел пламени своим давлением впресовывает не сгораемые частицы в дно миски и образуется сталактит, похожий на пемзу, ограничевая работу по времени. Если каким то конструктивным образом избавиться от него, то продолжительность работы увеличится в десятки раз. Возможно надо увеличить высоту самой горелки, чтоб факел пламени заканчивался над дном и не прессовал сталактит, во всяком случае такая конструкция имеет право на жизнь, но естественно требуется доработка.
Если займетесь и возникнут вопросы, пишите, будем решать их вместе.



termoportal.ru

Горелка на отработке для котла РИ 5М | Termoportal.ru

Пишу согласно списка данных, которые нужно учесть при подборе горелки на отработанном масле для котла.

1. Марка: ПАРОВОЙ КОТЕЛ РИ-5М/КП-0,16 (0,7)
2. Тепловая мощность 60-120 кВт.
3. В данное время установлена газовая горелка Lamborghini EM 16-E
4. Хочу поставить горелку на отработке по вашим рекомендациям.
5. Планируемая тепловая мощность горелки: Аналогичная Lamborghini EM 16-E
6. Толщина передней стенки камеры сгорания котла: неизвестно
7. Размеры фланца котла: Диаметр горла горелки 11 см.
8. Диаметр посадочного места котла для горелки: нет данных
9. Диаметр дымохода котла. где-то 25 см.
10. Наличие/отсутствие в дымогарных трубах котла турбуляторов: помоему нет
11. Описание камеры сгорания котла: маленькая

к рисинку котла
1. жаревая труба;
2. корпус котла;
3. поддон;
4. колосниковая решетка;
5. упорное кольцо;
6. дверца зольника;
7. вентиль для отпуска воды из котла;
8. спускной патрубок;
9. опорное полукольцо;
10. трехходовой кран;
11. маномерт;
12. главный запорный вентиль;
13. предохранительный клапан;
14. водоуказательное стекло;
15. верхний водопроводный кран;
16. нижний водопроводный кран;
17. бачок для жидкого топлива;
18. винтель для пуска топлива в форсунку;
19. конденсационный бачок;
20. краник для спуска конденсата;
21. водоподогреватель;
22. сифон;
23. дымовая труба;
24. смотровой люк;
25. сепаратор;
26. копия котла;
27. днище топки;
28. поперечные кипятильные трубы;
29. вертикальные кипятильные трубы;
30. перегородка;
31. форсунка.
Нижний конец жаровой трубы соединен с корпусом котла фигурным упорным кольцом 5, а верхний конец перекрыт выпуклым днищем 27.

Жаровая труба с вваренными в нее поперечными 28 и изогнутыми вертикальными 29 кипятильными трубами составляет основную мощность нагрева котла. Кипятильные трубы 29 одним концом вводятся в днище, а другим — в нижнюю часть обе чайки жаровой трубы имеют приваренные ребра 30, которые создают перегородку разделяющую топочное пространство на две части. Благодаря этому удлиняется путь топочных газов и увеличивается их скорость, что повышает тепловосприятие кипятильными трубами, стенками и днищем жаровой трубы. Поточные газы восходящим потоком омывают стенки передней части жаровой трубки и расположенные в этой части кипятильные трубы, а нисходящим — оттенки задней части жаровой трубы и расположенные в ней кипятильные трубы. Вертикальные кипятильные трубы 29, образующие перегородку являются подъемными трубами, усиливающими циркуляцию воды.

В днище корпуса котла вварен люк 24 со съемной крышкой, к которой присоединен сепаратор 25 для отражения из пара капель и брызг воды. Через люк можно осматривать внутреннее пространство котла.

Корпус котла снаружи покрыт теплоизоляционным материалом (асбеститом) и облицован стальным разъемным кожухом 26, что значительно снижает потерю тепла в окружающую среду.

В нижней части жаровой трубы расположена чугунная колосниковая решетка 4, состоящая из четырех отдельных колосников, выделяемых через топочную дверцу, с экраном — отражателем, который укрепляется специальным клином. В раскаленном состоянии клин воспламеняет горячую смесь, поступающую из форсунки 31.

Экран — отражатель защищает стенки жаровой трубы от непосредственного воздействия факела и аккумулирует некоторое количество пара. Колосники во время работы охлаждаются воздухом, поступающим их цели в топку. Под колосниковой решеткой 4 корпус котла образует зольник, который перекрыт поддоном (глухим днищем). Зола и остатки твердого топлива удаляют через дверцу.

Через специальный патрубок 8, имеющий съемную заглушку, производится осмотр и очистка нижней части котла. Вентиль 7 служит для слива воды по окончании работы, а во время работы, путем кратковременного открытия его, периодически продувают котел, удаляя при этом шлам, грязь, а также накипь после химической очистки.

Для повышения общей теплопроизводительности и коэффициента полезного действия (за счет снижения температуры отходящих газов), а также для получения более устойчивого давления пара котел имеет водоподогреватель 21, состоящий из пучка дымогарных труб, в котором холодная вода предварительно подогревается за счет температуры отходящих газов.

Для улучшения тяги в верхней части корпуса дымохода водоподогревателя установлен паровой сифон 22. Отбор пара для сифона производится от патрубка люка котла.

Для контроля за работой котла установлена следующая арматура: водоуказательная колонка 14, манометр 11 с трехходовым краном 10 и сифонной трубкой, водопробные краны 15 и 16, два предохранительных клапана 13 и вентиль 7 для выпуска воды. Водоуказательная колонка (рис. 2) служит для наблюдения за уровнем воды в котле. Нижний кран 1 в открытом положении (ручкой вниз) сообщает корпус водоуказателя с водяным пространством котла, а верхний кран 3 — с паровым.

Ну вот то что сумел узнать. Если еще что то интересует, выложу



termoportal.ru

Горелка на отработке своими руками

Идея использования отработанного машинного масла в качестве топлива для горелки не нова. В интернете существует множество различных схем по изготовлению такого приспособления. И популярность таких изделий только растет. Оно и понятно, ведь такое устройство будет весьма полезно в быту, отоплении дачного домика или хозяйственного помещения.



К тому же, оно обладает целым рядом плюсов:

1. Большинство предлагаемых схем просты, и любой человек, обладающий минимумом необходимых навыков и инструментов способен его собрать.
2. Топливо для этой горелки является весьма доступным. Его можно, в основном найти в автомастерских, где его просто переизбыток. Таким образом, отработанное масло можно получить бесплатно или за минимальную сумму.
3. Часто возникает вопрос с утилизацией отработанного масла, а такая горелка поможет утилизировать его без вреда окружающей среде.
4. Это приспособление многофункционально и может использоваться как обычная горелка или система отопления на жидком топливе.
5. Подобное устройство, как правило, является мобильным, так как имеет небольшой вес и размеры.
6. Эта горелка универсальна по виду используемого топлива. По сути, она может работать на любом горючем виде топлива, будь то отработанное машинное масло, бензин, керосин или любое другое.

Среди множества схем одна является наиболее интересной в плане простоты, функциональности и неприхотливости. Такой чудо-агрегат называется горелкой Бабингтона. Она названа в честь своего создателя и ее устройство долгое время было недоступно из-за патента. Но время патента истекло и теперь каждый желающий может воплотить схему в жизнь.

Принцип ее работы весьма прост и включает в себя следующие этапы и части:

1. Заранее разогретое топливо попадает на сферу, растекаясь по ней равномерно, образуя тонкую пленку.
2. К самой сфере подведен компрессор, нагнетающий воздух. В сфере сделано очень малое отверстие, диаметром 0,1-0,3 мм. Через это отверстие из сферы выходит воздух под давлением. Проходя через топливо, воздух рассеивает его, образуя подобие аэрозоли.
3. Далее эта струя поджигается и получается горящий факел.
4. Остальная часть неиспользуемой отработки стекает в отстойник и может использоваться вторично.
5. Для того, чтобы неиспользованное отработанное масло вновь автоматически поступало на сферу, необходимо к системе подключить насос, который и будет подавать топливо из отстойника.

Предварительный нагрев топлива решает сразу 2 проблемы:

1. Увеличение текучести. Разогретое отработанное масло растекается лучше по поверхности сферы и при этом распыляется намного проще подаваемым воздухом.
2. Облегчает процесс поджигания факела. При этом, не только проще выполнить, так сказать, запуск устройства, но и повышается КПД.

Преимуществами такой схемы можно назвать:

1. Универсальность по использованию топлива. Такая горелка практически не зависит от степени загрязненности жидкого энергоносителя.
2. Нет необходимости в фильтрации. Благодаря тому, что в системе нет узких проходов, кроме отверстия для воздуха она не нуждается в фильтрации в отличие от заводских аналогов.

Серьезным недостатком такой горелки является то, что даже если она выполнена практически герметично и весь процесс контролируется автоматикой, то все равно помещение будет загрязняться.

Делаем своими руками

Процесс изготовления горелки Бабингтона не очень сложен и при наличии всех необходимых материалов и инструментов займет всего несколько дней, в зависимости от навыков человека.

Для изготовления данного агрегата потребуются следующие материалы:

• стальная трубка ДУ10,
• металлический тройник диаметром 50 миллиметров с внутренней резьбой;
• металлическая сфера (или полусфера) диаметром меньшим 50 миллиметров;
• медная трубка ДУ10 не менее одного метра длины;
• металлическое колено ДУ10 с наружной резьбой;
• сгон диаметром 50 миллиметров с наружной резьбой, длиной не менее 10 сантиметров;

Также потребуется минимальный набор инструментов:

• угловая шлифовальная машина (болгарка) или ножовка по металлу;
• перфоратор;
• специальный патрон для тонких сверл;
• сверла;
• сверло диаметром 0,1–0,3 миллиметра;
• паяльник;

Подготовительный этап

Перед началом сборки необходимо проделать отверстие в сфере (полусфере). Это один из наиболее сложных и ответственных этапов, так как отверстие нужно сделать точно в середине. В противном случае факел горелки будет направлен в сторону, что в свою очередь может негативно сказаться на качестве изделия и на его экономичности.

К тому же, сверление отверстий такого диаметра является сложной задачей, так как тонкие сверла могут ломаться. Поэтому этот процесс надо производить аккуратно и неспешно.

Пошаговая инструкция

горелка Бабингтона

После того, как сфера или полусфера готова, можно приступить к сборке. Она очень проста и состоит из нескольких несложных манипуляций:

1. Металлический сгон будет играть роль сопла. Он отрезается нужной длины и вкручивается в тройник. После этого в сгоне сбоку сверлится отверстие достаточно большое, чтобы через него можно было поджечь струю.
2. Сверху тройника ближе к соплу делается отверстие под медную трубку, по которой будет подаваться топливо в устройство.
3. К медной трубке присоединяется колено для подключения топливной магистрали.
4. Медной трубкой делается несколько витков (2-3 будет достаточно) вокруг сопла. Их надо делать на некотором расстоянии от сгона. Это позволит подогревать масло до нужной температуры перед его попаданием на сферу.
5. В сфере с противоположного конца от маленького отверстия сверлится еще одно по внешнему диаметру стальной трубки. Трубка герметично вставляется в сферу. Это необходимо для того, чтобы воздух выходил только через маленькое отверстие, а внутри нее создавалось давление. Если же вместо сферы используется полусфера, то трубка припаивается в месте малого отверстия и герметизируется.
6. С противоположного конца от сопла в тройник вставляется металлическая трубка со сферой. Она фиксируется в нем.
7. Таким образом, горелка готова к работе. Осталось только подключить к трубке со сферой компрессор, который будет нагнетать в нее воздух и топливную магистраль к медной трубке.
8. При желании данную систему можно усовершенствовать, подключив для подачи масла насос. Также можно поставить блок управления датчики контроля. Это сделает данную систему автоматической и более безопасной.

https://www.youtube.com/watch?v=y-fOHSJONHc

Правила эксплуатации

Для того, чтобы горелка была безопасной в эксплуатации, необходимо, чтобы все части связанные с подачей воздуха и отработанного масла были герметичны. К тому же, необходимо обезопасить хранилище отработки от случайного попадания на нее огня. Для этого необходимо сделать металлический экран. Его можно так же сделать и из других негорючих материалов.

Для безопасности также важно, чтобы факел горел строго прямо (это зависит от точности расположения по центру просверленного малого отверстия). Не менее важным является и правильная регулировка подачи масла в горелку. Ее можно осуществлять за счет продольного смещения трубки со сферой (полусферой) внутри тройника.

Если соблюсти все нормы пожарной безопасности и правильно настроить подачу топлива, то самодельная горелка Бабингтона будет надежной, гореть чисто, не будет коптить и прослужит долгие годы.

Блиц-советы

1. Если правильно отрегулировать подачу топлива, то горелка Бабингтона является очень экономичной и потребляет всего 0,5–1 литра отработки в час. А потребление воздуха составит всего несколько литров в час.
2. Если дополнительно в схему добавить дымоход, камеру сгорания с водяной рубашкой, то такую горелку можно использовать в качестве полноценного котла для отопления частного дома.
3. В качестве аппарата нагнетающего воздух можно использовать компрессор от старого холодильника.
4. Такая система стабильно работает даже на смеси из различных отработанных масел с содержанием бензина, дизельного топлива, различных присадок  и даже антифриза, что, несомненно, дает ей преимущество перед заводскими аналогами.
5. Жар от такой горелки очень сильный, а мощность, в зависимости от конфигурации, составляет более 10 кВт.

housetronic.ru
