Горелка на природном газе – Горелка на природном газе – Все промышленные производители

Самодельная газовая горелка на природном газе

Главная » Новости

Опубликовано: 16.08.2017

Самодельная газовая горелка Homemade gas burner

Фото газовые горелки своими руками

Газовая горелка для горна Сторінка 7 — Кузнечное дело Форум "Країна майстрів"


горелка газовая самодельная (на природном газе )

Газовые горелки своими руками фото

побирушка: газовая горелка инжекторная-своими руками

Самодельные печки. Нагревательная газовая мини-печь — Металлический форум

Кузнечный горн. Проблема с горелкой — Металлический форум


tmp Горелка от природного газа супер посмотрите.

Газовые форсунки своими руками

Горн на природном газе — video.athenaeum.ru

Горелка дизельная своими руками

Газовый горн! — Страница 2 — Процесс изготовления ножей и ножен — Первый Казахстанский Ножевой форум

Самодельная инжекционная газовая горелка на tubethe.com

Холодная ковка как сделать горн газовый

Горелка для газа своими руками

Смотреть газовый горн своими руками

Газовый горн. — Samopal-Сompany

Газовый горн

Горн, горелка, ножики и т.д. * Популярное оружие

Газовый горн своими руками

Горн. Газовый. Не из одного кирпича. * Популярное оружие

Кузнечный горн своими руками: газовый, угольный — мини, переносной, стационарный

Новости

Стройматериалы интернет магазин АртСтрой Когда вы ищете качественные строительные материалы для ремонта дома, приходится потратить много времени и сил, чтобы найти то, что поистине удовлетворяет вашим требованиям и желаниям. Не приятно, когда Паром таллин стокгольм круиз Все мы нуждаемся в отдыхе и хотим провести его в приятной обстановке, с удовольствием и пользой. Сегодня существует множество возможностей для отдыха разного вида. Можно отправиться на экзотические острова Международный конкурс
Наши соотечественники, в большинстве своем, живут насыщенной культурной жизнью. Ведь мудрая политика дальновидного руководства нашей страны всецело ориентирована на всемерное и полное удовлетворение Мохер пряжа В зависимости от назначения изделия определяется вид пряжи. Для изготовления вещей на осенне-зимний период лучше применить мохер, шерсть, смесовые варианты, которые содержат высокий процент натуральных Все для рыбалки интернет магазин  1. Маховая удочка. Знакома всем нам из детства, характеризуется отсутствием пропускных колец, то есть глухой оснасткой. По сути, в качестве такого удилища подойдет любой бамбуковый хлыст или даже прут Поло для официантов Для такой профессии, как официант, существует множество деловых инструкций от руководителей кафе или ресторанов, где они работают. Должностная официанта в каждом заведении включает свои обязанности и
Смесительный узел для теплого пола
Водяной теплый пол можно сделать опираясь на уже существующую систему радиаторного отопления. В таком случае теплый пол будет выполнять вспомогательную функцию по созданию особых комфортных условий. Но Вывеска аптека В вопросах оформления магазина, офиса или той же аптеки важное значение имеют все детали, но самым важным моментом является вывеска, которая несет как информационную, так и эстетическую нагрузку. Поэтому Лифты панорамные Стремление человека создать наиболее комфортные условия для жизни приводит к тому, что в частных домах и коттеджах появляется современное техническое оснащение. Для обеспечения беспрепятственного перемещения Виза в Болгарию Перед очередным отпуском многие россияне резонно задаются вопросом, где отдохнуть в  Болгарии, потому что ехать, например, в Турцию уже сил нет, а Испания с Италией не по карману. Черноморское побережье

klinker-master.ru

Бытовые газовые горелки для отопления (конструкция и принцип действия)

Обеспечив надежный обогрев помещений, можно зимой не беспокоиться о температуре в помещений. Прежде всего, необходимо выбрать схему разводки труб и определиться с типом котла, самыми распространенными из которых являются газовые.
При этом важно решить, сколько контуром предпочтительно иметь, какого вида будет камера сгорания. И одним из определяющих факторов, влияющих на выбор, станет подбор газовой горелки, являющейся сердцем любого бытового отопления. Именно она определяет эксплуатационные и экологические качества отопительного прибора.

Назначение и требования

Для того чтобы обеспечить непрерывный процесс горения, газ должен быть смешан с кислородом. Горелка – это оборудование, в которое газ подается, смешивается с атмосферным воздухом, загорается и сжигается, обеспечивая равномерное распределение пламени.

Отопительная газовая горелка

Для нормального функционирования устройства в нем должны быть реализованы определенные требования:

  • Достаточное насыщение газа кислородом;
  • Полнота сгорания полученной смеси при различных нагрузках;
  • Подогрев до температуры воспламенения и надежное возгорание, получаемое при помощи электрического или пьезоподжига;
  • Хорошие монтажные и эксплуатационные качества, обеспечивающие надежную и длительную работу;
  • Бесшумная работа и отсутствие вибраций;
  • Минимальное количество токсичных выбросов при сгорании.

Инфракрасный нагрев

Для обогрева жилых коттеджей и различных подсобных помещений можно применять газовые горелки, производящие отопление за счет инфракрасных лучей. Более мощные приборы устанавливаются в домах, гаражах или сараях. Для небольших палаток или тентов подойдут экономные компактные устройства. Нагрев происходит за счет инфракрасного и

uteplenievdome.ru

Горелки и форсунки для казана и вока на природном газе

Подходит для выезда за город, на барбекю

Применить Закрыть

Производитель

Применить Закрыть

Рабочее давление

Применить Закрыть

Пьезорозжиг

Применить Закрыть

Количество комфорок

Применить Закрыть

Мощность

Применить Закрыть

Цена

Применить Закрыть

www.time4bbq.ru

Классификация газовых горелок для котлов отопления

Самая эффективная система отопления, основанная на использовании природного газа. Она простая, удобная, не требующая особых расходов в процессе обслуживания. Но чтобы показатели эффективности были на самом деле высокими, необходимо, чтобы газ, подаваемый на горелку, обладал определенной концентрацией. В чистом виде он сгорает не полностью, а вот смешанный в определенной пропорции с воздухом, он будет сгорать до конца. Такую пропорцию могут обеспечить современные газовые горелки для котлов отопления.

Классификация и предъявляемые требования

Начнем со второй позиции, то есть с требований, которые сегодня предъявляются газовым горелкам для котлов.

  • В первую очередь с их помощью необходимо точно смешивать воздушно-газовую смесь. Именно это и есть их главное предназначение. В этом плане производители прикладывают все усилия, чтобы добиться стопроцентного результата. В современных горелках присутствуют новейшие разработки и технологии, которые повышают эффективность сгорания природного газа по максимуму.
  • Эти устройства должны легко монтироваться и легко сниматься. Никаких лишних мудреных креплений. Все просто и надежно.
  • Высокая долговечность. Скажем так, пока работает сам газовый котел, должна работать и его горелка. При этом качественные показатели со временем не должны изменяться. Вот почему эти агрегаты изготавливаются из высококачественных материалов.
  • Они должны соответствовать требованиям санитарно-гигиенических норм. Особое внимание бесшумной их работе.
  • В настоящее время производители предлагают так называемые комбинированные конструкции, которые могут работать на различных видах топлива. К примеру, газ-солярка, магистральный газ-сжиженный газ. И даже здесь присутствуют некоторые требования. Одно из них – быстрый переход от одного вида топлива к другому.
  • Не последнее место будет занимать такой показатель, как малотоксичность выбросов от сгорания топлива. Инженеры и конструкторы добиваются снижения данного показателя за счет изменения конструкции горелки, в которой соотношение газ-воздух будет оптимальным. Именно это и будет влиять на снижение токсичности выбросов. Кстати, под токсичностью понимается количество монооксида углерода (угарный газ) и окиси азота в продуктах сгорания топлива. Чем их больше, тем хуже окружающей природе.

Горелка с автоматикой

Разновидности газовых горелок

В настоящее время производители используют в газовых котлах всего лишь два варианта:

  1. Атмосферные горелки.
  2. Вентиляторные.

Давайте рассмотрим каждую позицию по отдельности и определимся, какая из них лучше, и в каких условиях лучше использовать ту или другую.

Атмосферная горелка

Принцип работы такой горелки достаточно прост. По газовой трубе топливо попадает в горелку. В ней есть прорезь (эжектор), которая регулируется прижимной гайкой или специальной заслонкой. Через эту прорезь вместе с газом в горелку поступает воздух. Так происходит образование воздушно-газовой смеси. Открывая больше прорезь, можно увеличить подачу кислорода, закрывая ее, соответственно подача уменьшается. Вот таким простым способом вручную можно регулировать степень сжигания топлива.

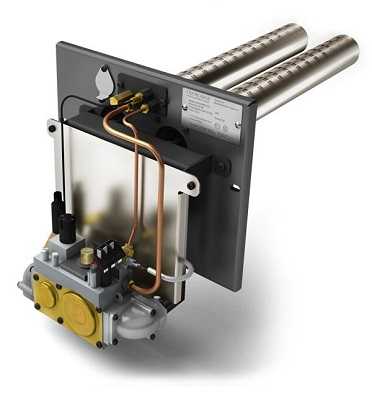

Атмосферная модель

Воздушно-газовая смесь после этого попадает в саму горелку и через небольшие отверстия поступает в камеру сгорания, где и сжигается. Количество отверстий будет зависеть от формы самой горелки и размеров камеры сгорания. Самое главное, что образующиеся небольшие факелы, которые выступают из отверстий, не создают большого давления, поэтому топливо сгорает равномерно и эффективно. Чем больше давления, тем вероятность снижения эффективности увеличивается. Поэтому производители стараются увеличить число отверстия за счет уменьшения их диаметра.

Внимание! Газовые горелки этого типа по принципу действия очень похожи на устройства, которые применяются в промышленных подовых установках. Многие специалисты считают, что данная конструкция очень эффективна и проста, с большой степенью надежности. Вот почему ее часто используют и в дешевых моделях газовых котлов, и в дорогих.

Многие домашние мастера, которые занимаются изготовлением газовых котлов, используют в их конструкции именно атмосферные горелки. Причина одна – простота изготовления и дешевизна изделия.

Вентиляторные

Это приспособление работает по совершенно другому принципу. Здесь используется принудительное нагнетание воздушной массы, к тому же пропорции смеси выдерживаются более точно, так что сжигание топлива происходит более эффективно. Обычно такие горелки устанавливаются в газовых котлах с закрытой камерой сгорания, где можно проводить надув. Если в атмосферных горелках смешивание природного газа и воздуха происходит в начале устройства, то есть, на входе, то в вентиляторных аналогах смешивание происходит на выходе в камеру сгорания. Это значительная отличительная черта.

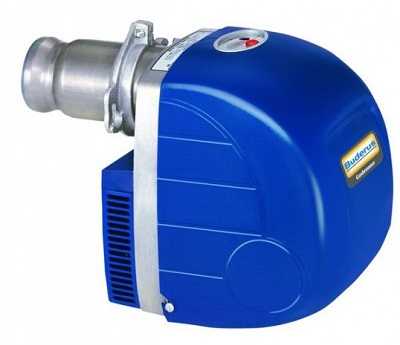

Вентиляторная модель

Обычно такие горелки устанавливаются на котлах, которые комплектуются автоматикой с высокой степенью автоматизации. И чаще всего такая горелка представляет собой целый мини блок, в который входят:

  • Фильтр для газа, с его помощью топливо проходит дополнительную очистку.
  • Специальное реле, которое реагирует на скачки давления в магистрали. С его помощью можно отключить подачу газа и сам вентилятор. Или, наоборот, включит всю систему, если давление нормализовалось.
  • Редуктор. Этот аппарат отвечает за стабилизацию давления на выходе из горелки. В независимости от того, какое давление в магистрали, в горелке оно будет определенным, необходимым для эффективного сжигания топлива.
  • Регулятор, с помощью которого регулируется подача газа.
  • Регулятор, с помощью которого регулируется давление газа.
  • Реле, которое регулирует работу самого вентилятора. При остановке надува реле посылает сигнал на клапан, который перекрывает подачу топлива на газовую горелку.

Моноблок

Из всего вышесказанного можно сделать одно очень важное заключение – вентиляторные горелки являются энергозависимыми агрегатами. А так как во многих загородных поселках проблемы с постоянной подачей электроэнергии стоят актуально, то можно дать один совет: устанавливая именно этот вариант, позаботьтесь об обеспечении котла дополнительным источником электричества. К примеру, установите ИПБ для газового котла.

Есть у данного типа горелок один положительный момент. Настраивать их нет необходимости. В конструкции прибора установлен сервопривод, который контролирует расположении заслонки. С ее помощью открывается прорезь, через которую воздух поступает в горелку. То есть, сервопривод до точности контролирует необходимое количество кислорода.

Иногда владелец дома хочет поменять атмосферную горелку на вентиляторную. Сделать это непросто, особенно своими руками, даже и не пытайтесь. Во-первых, придется точно рассчитать размеры и мощность прибора. Во-вторых, правильно и грамотно его установить. А с этим может справиться только специалист.

Плоская горелка

Обслуживание

Неважно, какого типа горелка установлена на вашем газовом котле: заводская или самодельная. Специалисты обращают внимание, что с небольшой периодичностью ее необходимо чистить. Некоторые советуют проводить продувку, но учтите, что эти приборы предназначены для работы на природном газе с давлением не выше 0,15 бара на выходе. И если для продувки использовать компрессор, которые нагнетает воздух до 6-10 бар, то есть большая вероятность, что можно просто горелку вывести из строя. Поэтому будьте предельно внимательными.

Оптимальный вариант – газовую горелку промыть и высушить. Но в любом случае ее придется снимать, по-другому хорошо ее очистить, просто не получится.

И последнее. Неважно, какого типа горелку вы используете в газовом котле для отопления, важно правильно ее настроить или задать параметры настройки. Именно от этого будет зависеть качество создаваемой воздушно-газовой смеси, ее точные пропорции. А, соответственно, и эффективность сгорания самого топлива.

otepleivode.ru

Горелка на природном газе / со смесью сопла / для вращающейся печи - General Combustion


Особенности
соображения безопасности, простота и гибкость эксплуатации, качество продукции, энергоэффективность, эксплуатационные расходы и воздействие продуктов сгорания на окружающую среду являются одними из наиболее важных областей, которые оператор печи должен оценить при выборе горелки печи.
Воздух обычно используется в качестве окислителя, но в некоторых случаях очищенный кислород вводится для уменьшения газовых потоков, уменьшения образования оксидов азота и/или получения более высоких температур. На большинстве станций, сжигающих топливо, норма расхода воздуха превышает стехиометрические показатели на 0,5% - до 5%. Чем ниже избыточное содержание кислорода, тем меньше газа проходит через систему и тем эффективнее будет работа газоперерабатывающего оборудования, расположенного ниже по течению. К сожалению, не все виды топлива могут сжигаться при таком низком уровне кислорода, и в некоторых случаях избыточный воздух может быть полезен для всей системы.

Преимущества
Снижение выбросов NOx и оптимальная форма пламени достигается за счет использования двух первичных воздушных камер.
Многотопливная система, предназначенная для работы с газом, нефтью, пылью, нефтяным коксом или неконденсирующимися газами по отдельности или в комбинации.
Полный контроль расхода топлива, возможность регулировки направления и формы пламени достигается с помощью двух воздушных каналов.
Низкий расход первичного воздуха используется для максимизации топливной эффективности и рекуперации энергии от вспомогательных охлаждающих устройств.
Для безопасного, эффективного и надежного сжигания топлива предусмотрены специально разработанные и изготовленные на заказ клапанные блоки.
Системы горелок варьируются от предварительного нагрева до 300 Мбт/час (315 ГДж/час).

Это автоматический перевод.  (просмотреть оригинал на английском языке)

www.directindustry.com.ru

Газовые горелки для котлов - виды и принцип работы

Газовые котлы отличаются высоким коэффициентом полезного действия. Немалую роль в эффективной работе отопительной системы играют газовые горелки для котлов. Чтобы правильно подобрать горелку, нужно учитывать три основных фактора:

  1. разновидности таких устройств;
  2. их классификация;
  3. принцип работы.

Разновидности горелок

Все устройства можно классифицировать по двум параметрам: технологии функционирования и сфере применения.

По принципу функционирования можно выделить такие типы устройств:

  • диффузионные, в которых процесс смешивания газа и кислорода осуществляется в ходе горения;
  • инжекционные, где еще до поступления газа в топочную камеру, его обогащают кислородом;
  • атмосферные, которые по принципу работы напоминают инжекционные, однако кислород в них подается в меньшей степени;
  • рекуперативные, где специальное устройство — рекуператор — разогревает газ, прежде чем смешать его с воздухом;
  • регенеративные — похожи на рекуперативные, но разогрев до нужной степени осуществляется другим узлом — регенератором, который вначале разогревает газ и кислород, а уже затем подает его в топочную камеру;
  • надувные, где воздух нагнетается в топочную камеру с помощью вентилятора;
  • с предварительным полным смешиванием, где кислород добавляется рядом с выходным отверстием;
  • с неполным предварительным смешиванием.

Также устройства классифицируются по предназначению:

  1. Бытовые приборы, характеризующиеся малой мощностью. Чаще всего речь идет об атмосферных устройствах, так как их эксплуатация сопряжена с наименьшим количеством проблем.
  2. Промышленные оборудование, применяющееся в котельных, на предприятиях и для обогрева большого количества жилых единиц. Наиболее распространены инжекторные, вентиляторные и диффузные устройства.

Классификация горелок

Сущность работы газовых горелок состоит в обеспечении стабильного и непрерывного сжигания топлива в топочной камере котла. Классифицирование оборудования производится на основе четырех главных функций устройства, таких как:

  • поступление газа и воздуха в пропорциях, которые обеспечивают оптимальное соотношение в смеси;
  • непосредственное перемешивание газа и кислорода;
  • создание стабильного горения;
  • обеспечение равномерного возгорания и избежание взрыва при воспламенении.

К отдельному классу причисляется модулируемое оборудование. Отличительной особенностью таких приборов является возможность автоматической настройки на текущие потребности помещения и способность изменять мощность горения в зависимости от температурного режима внутри здания и за его пределами. Ввиду таких возможностей, данный вид оборудования отличается повышенной экономичностью.

Обратите внимание! Подбирая модулируемое устройство, нужно смотреть на модуляционный диапазон. Чем шире этот диапазон, тем эффективнее осуществляется авто-настройка котла, и тем более экономно сжигается топливо.

Принцип работы

Суть рабочего принципа устройства проста: подготовить смесь газа и кислорода для горения, обеспечить стабильную подачу смеси и ее сгорания.

Обратите внимание! Несмотря на несложный принцип работы таких устройств, категорически не рекомендуется проводить с ними ремонтные работы без соответствующих знаний и практических навыков. Даже для элементарной чистки котла нужно обращаться к специалистам.

Газовая горелка также оснащается дополнительными возможностями, направленными, прежде всего на автоматизацию и поддержание безопасной работы оборудования. Эти функции обеспечиваются за счет применения таких узлов, как:

  • Автоматика. За счет ее использования достигается остановка подачи газа к горелкам в случае аварийной ситуации. К примеру, такое отключение может произойти, если температура запальника станет ниже установленного уровня.
  • Розжиг. Устройство работает на электричестве или от пьезоэлемента. Схема работы розжига выглядит так: природный газ подается в запальник, где он возгорается от искры (механически или автоматически), после чего розжиг разогревается до определенного уровня, отворяет клапан и дает газу направляться в горелку.

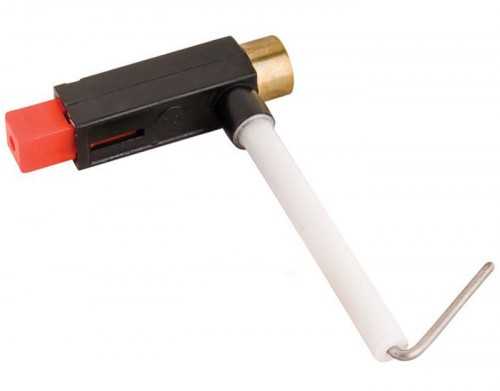

Устройство может работать на электричестве или от пьезоэлемента

Обратите внимание! Подготовка к розжигу горелок должна проводиться в период плановых работ по обслуживанию газовых устройств. Чаще всего такие работы ведутся перед отопительным сезоном. Без предварительной проверки горелок — их эксплуатация запрещена.

Оборудование, которое используется в котельных, мало чем отличается по принципу функционирования от бытовых приборов. Однако таким устройствам свойственно выдерживать высокое газовое давление. Кроме того, промышленное оборудование оснащается фильтрами для отсеивания всевозможных смол и мелких пылевых частиц. Фильтрование позволяет повысить экономичность и технологическую эффективность эксплуатации оборудования.

Выбор газовой горелки

При выборе горелки нужно смотреть на ее технические параметры, способ подачи топлива и принцип смешивания газа и кислорода, а также на совместимость с теми или другими приборами. Ниже вкратце охарактеризуем пятерку самых популярных среди потребителей моделей горелок.

Горелка КЧМ

Обычно используется в котлах, переделанных с твердого топлива на природный газ или СПГ. Оснащена тремя форсунками и автоматикой. КЧМ часто применяется в котлах «Контур» или похожем оборудовании.

Горелка «Очаг»

Это пневмомеханическое устройство с автоматическим режимом работы. Система безопасности автоматически прекращает процесс горения в трех случаях:

  • если погасло пламя;
  • если нет необходимой тяги;
  • если нарушена подача природного газа.

«Очаг» оснащен контроллером давления газа, который позволяет добиваться равномерного горения даже при сбоях в системе. Горелки «Очаг» отличаются простотой в обслуживании благодаря тому, что в конвективной части оборудования не скапливается сажа.

Горелки «Очаг» отличаются простотой в обслуживании благодаря тому, что в конвективной части оборудования не скапливается сажа

Горелка «Купер»

Это оборудование может работать почти на любых видах энергоносителей. К достоинствам этой горелки относится возможность ее установки без проведения слесарных и сварочных работ.

Горелка для котлов ДКВР

Это блочный прибор, где применяется принудительная подача кислорода. Применяется такое устройство в паровом оборудовании промышленного предназначения и соответствующей мощности. Коэффициент полезного действия таких аппаратов достигает 94%. Принцип работы таких горелок — надувной или диффузный. Для повышения функциональности оборудования могут применяться мощные вентиляторы.

Горелка для котлов КВС

Такие котлы используются для бытовых целей и работают на твердом топливе. Поскольку для обогрева бытовых помещений нет нужды в высокой мощности оборудования, наиболее применимы в данном случае инжекторные или атмосферные приборы. При подборе горелки для котла КВС нужно смотреть, прежде всего, на необходимую мощность и безопасность устройства.

Важно! Чаще всего покупаются газовые горелки для котлов отопления, которые не предусматривают газ в качестве топлива. Поэтому при подборе нужно смотреть не только на технологические возможности, но и на уровень безопасности, который может обеспечить автоматика прибора.

В статье представлены лишь краткие вводные сведения о газовых горелках. Неподготовленному потребителю будет достаточно сложно самостоятельно разобраться во всех хитросплетениях данной темы. Поэтому перед покупкой стоит обратиться за подробной консультацией к представителю компании, торгующей таким оборудованием.

klivent.biz

Горелки ТКЗ для сжигания природного газа

Для сжигания природного газа применяются горелки с внешним смещением и горелки инжекционного типа. Горелки служат для подачи газа и воздуха в топку в количествах, необходимых для устойчивого процесса горения.  [c.247]

С периферийной, так и с центральной подачей газа. При сжигании природного газа наибольшее распространение получили горелки с периферийной  [c.106]

Переоборудование котлов на сжигание природного газа сводится к следующему устанавливаются газовые горелки и взрывные клапаны, а колосниковые решетки закладываются кирпичом. Однако, несмотря на кажущуюся на первый взгляд простоту переоборудования топок с твердого топлива на сжигание природного газа, в практике встречаются грубые дефекты в монтаже горелок, внутренних газопроводов, в установке автоматики и т. д. Поэтому переоборудование топок для сжигания природных горючих газов должно производиться по проектам специальных организаций и в соответствии с правилами технической эксплуатации газового хозяйства. Нормальная эксплуатация котельных установок на газовом топливе разрешается только после приемки монтажа в соответствии с правилами комиссией и после проведения наладочных работ.  [c.47]


Для полного сгорания всех составных горючих частей необходимо, чтобы газ смешивался с воздухом в определенных для каждого газа количествах чем выше теплота сгорания газа, тем больше воздуха требуется подводить. Так, при сжигании природного газа на каждый сжигаемый кубометр газа (см. табл. 2) требуется около 10 воздуха, а для смешанного газа — только 8,5 м . В зависимости от конструкции горелки весь этот воздух или только часть его, как улсмотровые окна, зазоры у горелок в виде вторичного воздуха.  [c.16] На рис. 7-9 представлена проведенная ПКК треста Центроэнергомонтаж модернизация котлов ТС-20 при переводе их на сжигание природного газа. До реконструкции котлы были снабжены беспровальными цепными решетками типа БЦР для сжигания донецких углей. Топочная камера подверглась значительному изменению. Путем удаления переднего и заднего сводов и спрямления фронтовой и задней стен топки с одновременным относом фронтовой стены и удалением цепной решетки создается камерная топка с охлаждаемым подом в нижней части. Объем топки при этом возрастает с 50 м до 96,3 м . Стены топки сплошь экранируются, причем плотность экранирования в части боковых, фронтового и заднего экранов увеличена. Фронтовой и задний экраны включены непосредственно в барабан котла. Боковые экраны включены на выносные циклоны. На фронтовой стене размещаются в два ряда четыре газомазутные горелки. Производительность котла увеличена до 35 т/ч. Тепловое напряжение топки составляет /У 262 10 ккал/я -ч при работе на газе. Первый  [c.214]

Хорошо налаженный процесс сжигания природного газа дает дымовые газы без механических взвесей и заметных количеств СО, поэтому газовые горелки могут нагревать воздух и жидкости при непосредственном контакте между ними и продуктами сгорания. Наибольшее применение, помимо нагрева воздуха помещений,  [c.58]

Еще проще совершается перевод на газовое отопление при сжигании природного газа в беспламенных горелках непосредственно в сушильных камерах. При этом каждая зона сушилки сможет получать строго необходимое количество тепла как регулированием количества газа, поступающего в каждую горелку, так и путем выключения из работы части горелок.  [c.170]

Между цилиндрическим корпусом и гладкими жаровыми трубами расположен экран, понижающий общую температуру корпуса. Газовая горелка для сжигания природного газа имеет завихрители для закрутки газа. Подвод газа к отдельным регистрам регулируется при помощи двух клапанов. Стабилизация пламени осуществляется при помощи нерегулируемого подвода малого количества газа в центр газовой горелки.  [c.159]

В действительности излучательная способность факела определяется не только светимостью, но и температурой. Горелки с хорошими условиями перемешивания природного газа и воздуха, образуя короткий слабо светящийся факел, вместе с тем позволяют вести процесс сжигания газа лри малом избытке воздуха, благодаря чему ослабляется охлаждающее действие воздуха. При таком сжигании со слабо светящимся пламенем развивается более высокая температура факела. Кроме того, при горелках с хорошими условиями смесеобразования наблюдается более раннее зажигание и устанавливается более высокая температура вблизи горелок. Оба обстоятельства усиливают лучистую теплоотдачу в нижней части топки, компенсируя, таким образом, ослабление теплоотдачи из-за понижения светимости факела. Следовательно, как при сжигании мазута, так и при сжигании природного газа доля лучистого тепловосприятия значительна, и поэтому все стены топочной камеры, включая ее подовую часть, плотно экранируют.  [c.75]

Примечание. Горелки ИГК с пластинчатыми стабилизаторами устойчиво работают без отрыва и проскока пламени в сопло а диапазоне давлений от 100 —200 до 6 000 мм вод. ст. Горелки ИГК могут инжектировать весь воздух, необходимый для сжигания природного газа, при разрежении в топке 1—2 мм вод. ст. Горелки ИГК изготовляются прямыми и угловыми на Московском газовом заводе.  [c.92]

Пример такой графической зависимости дан на рис. 4-4 для случая сжигания природного газа в атмосферных горелках различного калибра. По оси ординат отложена скорость истечения газо-воздушной смеси из кратера горелок Wf, а по оси абсцисс —Цд — коэффициент расхода воздуха, т. е. количество первичного воздуха (в долях от теоретически необходимого), предварительно подмешиваемого к газу.  [c.55]

Пример 3. Определить основные размеры инжекционного смесителя для сжигания природного газа. Производительность горелки 140 м ч. Газ подается в смеситель под избыточным давлением 0,3 ат. Каждый кубометр газа должен подсасывать из атмосферы 10,5 м воздуха, что соответствует коэффициенту избытка воздуха а=1,1. Удельный вес природного газа при нормальных условиях Vr = 0,769 кг/л .  [c.202]

Другой тип горелок с испоЛ1 ванием особенностей закрученного потока для организации и повышения эффективности рабочего процесса сжигания топлива — горелки для вращающихся цементных обжигательных печей. К ним относится и серия горелок ГВП, созданная ГипроНИИгазом (г. Саратов) и предназначенная для сжигания природного газа для обжига цементного клинкера (рис. 1.14). В направляющую трубу вставлен завихритель, имеющий со стороны сопла тангенциально расположенные лопатки а. Противоположный конец завихрителя соединяется с тягой и с рычагом управления. Устройство горелки позволяет изменять степень закрутки потока, что обеспечивает управление рабочим процессом и регулирование длины факела. Горелка позволяет полностью сжигать газ при коэффициенте избытка воздуха а = 1,02- 1,05. Применение горелки такой конструкции повышает производительность печей на 4-4,5% по сравнению с их работой на горелках обычной конструкции. При этом улучшается и качество клинкера. Дальнейшее совершенствование горелок этого типа бьшо связано с созданием вихревой реверсивной горелки для вращающихся трубчатых печей ВРГ, отличающейся от описанной тем, что в ней предусмотрена возможность изменения направления закрутки.  [c.36]

Для сжигания природного газа под котлами паропроизводитель-ностью до 15—20 т/ч обычно применяют круглые закручивающие горелки типа ГМГ, которыми оборудуют все котлы типа ДКВР, предназначенные для работы на природном газе.  [c.279]

Для сжигания природного газа под котлами большой паропроиз-водительности применяют горелки низкого давления с принудительной подачей воздуха при фронтовом или встречном расположении их. Более распространены закручивающие горелки различных типов, но некоторое применение имеют и щелевые. Среди закручивающих горелок большой производительности различают горелки, в которых газ вводится в поток воздуха через центральную трубу, и горелки, в которых газ вводится в поток воздуха из периферийной кольцевой камеры  [c.279]

К газообразным топливам, сжигаемым в топках котлов ЗиО, относятся природный газ, попутный нефтяной газ, доменный и коксовый газ. Газ применяется также как растопочное или резервное топливо на пылеугольных котлах. В качестве горелочных устройств для сжигания природного газа применяются, как правило, вихревые горелки с тангенциальными либо осевыми завихрителями, с периферийной или цент1ральной подачей газа. Для сжигания доменного и коксового газа применяются специальные горелки.  [c.5]

При сжигании природного газа, в зависимости от характера перемешивания топлива и воздуха в газовой горелке, термического воздействия на корень факела, степень светимости его будет различна он может быть как светяш,имся, если насыщен раскаленными сажистыми частицами, так и несве-тящимся, практически прозрачным.  [c.8]

Обычно при сжигании природного газа на выходе из горелок наблюдается относительно плотное, ярко светящееся пламя, а в остальных зонах топки — прозрачное и несветящееся. Исследования, проведенные в последнее время в Институте использования газа АН УССР, показали, что теплоотдача излучением несветящегося пламени, получаемого благодаря хорошему предварительному смешению газа и воздуха в смесителе горелки или в амбразуре, выше теплоотдачи светящегося пламени, возникающего без предварительного смешения [Л. 57].  [c.8]

В НИИСТ разработаны конструкции контактного котла-эко-номайзера с погружной горелкой и контактно-поверхностного котла-экономайзера с дутьевой и инжекционной горелками. Обе модификации рассчитаны на сжигание природного газа среднего давления.  [c.232]

Проблема обеспечения нагрузки системы горячего водоснабжения независимо от времени года или суток и получения горячей воды с температурой не ниже 60 °С, соответствующей требованиям СНиП 2.04.01—85, может быть рациональна решена путем установки контактных экономайзеров, имеющих собственные газовые горелки для нагрева воды до нужной температуры и в нужном количестве. Подобные агрегаты устанавливаются рядом с отопительными котлами на одной линии фронта. Такое компоновочное решение позволяет обеспечить минимальную стоимость строительства отопительной котельной, удобство эксплуатации и вместе с тем максимальный к. и. т. Разработка котлов-экономайзеров для горячего водоснабжения в НИИСТе шла в направлении создания контактного котла-экономайзера с погружной горелкой и контактно-поверхностного котла-эконо-майзера с дутьевой инжекционной горелкой. Все упомянутые модификации рассчитаны на сжигание природного газа среднего давл ення [177—179].  [c.212]

Эти горелки достаточно устойчиво работают при давлении газа 25—160 мм вод. ст. Рекомендуемое давление газа 130 лш вод. ст. при сжигании природного газа. Газ выходит из горелки через расположенные в два ряда отверстия диаметром 6 мм в распределительном насадке 4. Расстояние (шаг) между центрами отверстий— 15 мм. Газ, зажженный с одного конца горелки, почти мгновенно загорается во всех отверстиях. Нормальная производительность такой горелки при диаметре форсунки 10 мм, давлении газа 50 мм вод. ст. и теплоте сгорания 8000 ккал1м составляет 6,75 м час.  [c.21]

Опыт сжигания газового и жидкого топлива показывает, что интенсификация сжигания этих топлив зависит в первую очередь от интенсификации процесса смесеобразования топлива и воздуха, так как указанный процесс является наиболее длительной стадией подготовки топлива перед горением. Таким образом, возможность интенсификации сжигания газа и мазута в топочных камерах в основном связана с выбором и созданием тех конструкций горелочных устройств, которые отличаются наилучшей организацией смесеобразования топлива и воздуха. При сжигании природного газа к таким горелоч-ным устройствам в первую очередь относятся инжекци-онные горелки среднего давления, где весь воздух предварительно смешивается с газом. Такие горелки состоят из двух частей — смесителя и стабилизатора горения. При применении в качестве стабилизатора туннелей с насадками из огнеупорных материалов в них обеспечивается 80—95% сгорания горючего газа. Однако применение таких горелочных устройств ограничивается в настоящее время их небольшой производительностью и значительными габаритами. В более крупных котлах широко при.меняются турбулентные газовые горелки с центральным или периферийным подводом газа в закрученный поток воздуха. Такие горелки в зависимости от их конструктивного выполнения и организации в них предварительного смешения горючего газа и воздуха могут обеспечивать значительную интенсификацию теплового напряжения объема топочной камеры при достаточно вы- сокой экономичности топочного процесса. Повышение степени турбулизации потока воздуха и газа хорошо улучшает смесеобразование и является основным путем интенсификации сжигания газа в топочных камерах. При-  [c.94]

Аппаратура системы автоматики Кристалл поставляется комплектно со щитами регуляторов, контрольно-измерительных приборов и электроаппаратуры. Для котлов ДКВР, оборудованных горелками ГМГ для сжигания природного газа и мазута, поставляются щиты управления Щ-К2 в собранном виде с полностью выполненной коммутацией.  [c.117]

Щиты и пульты поставляются заводами-изготовителями с электрической и трубной коммутацией. Для котлов ДКВР, оборудованных горелками ГМГ для сжигания природного газа и мазута, поставляется щит Щ-К2. Комплектно со щитами поставляются первичные приборы и исполнительные механизмы регуляторов. Щиты монтируются согласно заводской инструкции.  [c.141]

Дымовые газы представляют собой продукты сгорания органического топлива в печах или горелках. В зависимости от вида топлива (твердое, жидкое, газообразное) дымовые газы содержат углекислый газ, азот, кислород, водяные пары и химические соединения SO2, СО, N0, В сушильных установках, контактных аппаратах и установках погружного горения применяют дымовые газы, полученные при сжигании природного газа. Эти дымовые газы содержат мало агрессивных примесей и при температурах до 1000 °С оказывают умеренное коррозионное воздействие на углеродистые стали. Теплофизические свойства дымовых газов, полученных при сжигании природного газа среднего ссстава, приведены в табл. 2.9.  [c.100]

Способ сжигания газа называется беспламенным потому, что сгорание смеси происходит настолько быстро, что не дает- заметного свечения пламени, его не видно, так как продукты сгорания становятся прозрачными. Полное сгорание горючих газов с минимальными избытками воздуха против теоретически необходимого при наибольшей скорости горения происходит в туннелях, является экономичным. Особо выгоден этот способ при сжигании низкокалорийных газов генераторного, доменного и газов подземной газификации угля. При беспламенном способе может быть полное сгорание природных газов с избытком воздуха а = 1,02-ь-1,05, т.е. на 2 — 5% больше теоретически необходимого. Быстрота и полйота сгорания газовоздушной смеси в топке обеспечиваются не только вихревым захватом раскаленных продуктов сгорания газа струей свежей горючей смеси, но и увеличением площади закрытия объема камеры горения раскаленными поверхностями. Внутренний диаметр огнеупорного туннеля при этом способе сжигания природных газов должен быть в 2,5, а длина в 12 раз больше диаметра выходного отверстия горелки. Для сжигания искусственных газов беспламенным способом длина туннеля должна быть меньше, т. е. больше диаметра выходного отверстия горелки только в 6—7 раз. Сжигание газовоздущных смесей в туннелях полным горением при наименьших избытках воздуха дает более высокую удельную тепловую нагрузку, чем при сжигании газов другими способами. Поэтому беспламенное сжигание газов успешно применяется в промышленных печах, в которых необходима высокая температура. Например, Макеевский металлургический завод после перевода камерных и методических печей с факельного сжигания доменного газа светящимся пламенем на беспламенный сэкономил 20—33% газа.  [c.107]

Величина разрежения в топке в месте установки горелок должна быть следующая 2 мм вод. ст. для горелок с расходом газа до 50 м /час 3 мм вод. ст. — от 50 до 175 м час 4 мм вод. ст. — от 175 до 250 м час] 5 мм вод. ст. —свыше 250 м час. Умёнь-ш ение тяги не разрешается, так как приводит к неполному сгоранию газа. Горелки обеспечивают устойчивую работу и возможность сжигания природного газа, с избытком воздуха а, равным при испытаниях 1,05- 1,1 и в рабочих условиях при отсутствии контрольно-измерительных приборов а= 1,2- 1,4 при незначительной неполноте сгорания. Лишь при повышении топливного напряжения топочного пространства более 470 тыс. час химическая неполнота сгорания газа резко увеличивается.  [c.111]

Наглядные пособия двухпроводная газовая горелка, используемая на данном предприятии, или схема ее горелка внутреннего смешения с принудительной подачей воздуха или сХема ее (схему можно взять из книги В. М. Ч е пе л я. Сжигание газов в топках котлов и печей. Гостоптехиздат, 1960, стр. 169) горелка с вращательным движением воздуха или схема ее (там же, стр. 170) многосопловая горелка для природного газа или схема ее (там же, стр. 172) многоструйная горелка института Мосподзем-проект или схема ее (там же, стр. 172) смесительная горелка для природного газа института Мосгазпроект или схема ее (там же, стр. 173) турбулентная горелка для природного газа или схема ее (там же, стр. 175) комбинированная га-зомазутная горелка или схема ее (там же, стр. 176) многосопловая горелка ГНП для природного газа института Теплопроект (там же, стр. 174).  [c.121]

Сама горелка состоит из трех вертикальных щелей (рис. 7-5), через среднюю из которых проходит вторичный воздух, а через бо кдаые—пылевоздушная смесь. Кроме того, имеется возможиость сжигания природного газа, подаваемого через сопла 5 по всей высоте амбразуры.  [c.140]

В топке, работаюш ей на газовом топливе, можно получить любую степень светимости факела от несветяш,егося до светящегося. Основным фактором, влияющим на светимость факела, являются условия смесеобразования. В горелках с предварительным смешением (полное и равномерное смешение воздуха и газа в начальной части горелки) сажа не образуется и получается несветящийся факел. При раздельной подаче в толку газа и воздуха ухудшаются условия перемешивания вследствие замедления процессов смешения и горения, что приводит в конечном счете к образованию сажи и резкому повышению светимости факела. Для сжигания природного газа в станционной энергетике наибольший практический интерес представляет цромежуточное решение — перемешивание газового и воздушного потоков в основном непосредственно в газовой горелке. В топке же завершается процесс смесеобразования. Такой метод смесеобразования позволяет обеспечить необходимую светимость факела, а следовательно, и прямую отдачу  [c.74]

Целевая газовая горелка ТКЗ (рис. 7-12) имеет два распределительных газовых коллектора со 190 отверстиями диаметром б мм, расположенными в два ряда в шахматном порядке. По выходе из этих отверстий газ со скоростью более 40 м сек внедряется в поток воздуха, в результате чего образуется горючая смесь, выходящая в топку через окно (щель прямоугольной формы). Воздух подают через короб с направляющими лопатками для выравнивания скоростного поля воздушного потока перед смешением его с газовыми струями. Скорость выхода газовоздушной смеси из горелки 20 м-кек. Производительность горелки по природному газу 0,5 м 1сек. Щелевые горелки образуют короткий слабо светящийся факел и создают благоприятные условия для перемешивания газа с воздухом, что позволяет вести процесс сжигания газа при малом избытке воздуха.  [c.74]

Газовые горелки подразделяются на горелки для высококалорийных и низкокалорийных газов. На фиг. 9-47 и 9-48 показаны горелки для сжигания природного газа. Скорость выхода газовоздушной смеси из горелки ТКЗ (фиг. 9-47) 25—35 ж/сек, скорость выхода газа из отверстий газоподводящих трубок 30—50 Mj eK.  [c.402]

Фиг. 9-47. Горелка ТКЗ лли сжигання природного газа. / — корпус горелки I — шибер 3 - направляющие лопасти 4— газовый коллектор S — газоподводящие трубки S — мЬразура 7 — гляделка.
В силу указанных соображений на практике к газу, сжигаемому в атмосферных горелках, подмешивают предварительно только 40 — 70% воздуха, необходимого для сгорания. Это выгодно не только потому, что в данном диапазоне аи предельные значения Wf сравнительно велики, а следовательно, меньше опасность отрыва. Кроме того, указанный дпапазон ап наиболее благоприятен с точки зрения предотвращения проскока. Например, для случая сжигания природного газа проскоки наблюдаются при ап>0,6, о чем свидетельствует на рис. 4-4 местоположение кривых Па, Пб и //в, представляющих собой границы устойчивости горения с точки зрения проскоков. Точки графика, лежащие ниже этих кривых, относятся к режимам, при которых наблюдаются проскоки в горелку соответствующего калибра. Что же касается режимов, при которых аппотерями тепла от химической неполноты горения, а следовательно, и с опасностью повышения концентрации окиси углерода в помещении, где работают горелки. При сжигании углеводородов такого рода режимы связаны с ярко-желтым свечением пламени. Возвращаясь к рассмотрению в качестве примера сжигания природного газа, обратим внимание на кривые 111а и 1Пв (рис. 4-4), фиксирующие значения ап, при которых начинают наблюдаться желтые края пламени.  [c.56]

Одним из вариантов такого устройства является горелка МЭИ, установленная в топке парового котла паропроизводительностью 90 т/ч и показанная на рис. 8-6. Природный газ поступает в горелку из газопровода 1 через перфорированные трубы 2. Газовыпускные отверстия имеют диаметр 6,5 и 15 мм и расположены в два ряда с шагом, равным соответственно 38 и 114 мм. Газораспределительные трубы встроены в амбра1зуры 3 пылеугольной горелки на расстоянии примерно 370 мм от выходного сечения. Воздух, необходимый для горения, поступает в амбразуры через эжекционные сопла 4, воздуховод 5 и головку сепарационной шахты 6. Газо-воздушная смесь поступает в топку через систему таких вытянутых вертикальных амбразур. До слияния горящих струй каждая из них развивается в топочном пространстве самостоятельно, причем малая ширина амбразур и большой периметр воспламенения обеспечивают быстрое распространение пламени на все сечение факела. После этого струи сливаются в общий поток, где догорание протекает в условиях повышенной турбулентности. Балансовые испытания котла, оборудованного горелками МЭИ, были проведены с применением хроматографии на различных нагрузках (45, 60, 75 и 90 т/ч). Тепловое напряжение топочного объема доводилось примерно до 180-103 ккал/м -ч. В результате проведенных испытаний было установлено, что устойчивое сжигание природного газа во всем исследованном диапазоне нагрузок осуществляется при избытках воздуха за второй ступенью экономайзера около 5% с практическим отсутствием химической неполноты горения.  [c.125]

Рассмотрим теперь горелки типа ГА, запроектированные Мосгазпро-ектом для сжигания природного газа в топках котлов малой мощности.  [c.137]

Наилучшие показатели при сжигании природного газа наблюдаются при истечении газа из отверстий со скоростью 40—100 ж/сек, для чего давление газа перед горелкой должно быть не менее 60— 100 мм вод. ст. Оптимальные значения скорости движения воздуха (в полости канала) составляют от 4 до 10 mJ sk. Тепловое напряжение огневого сечения горелки (поперечного сечения каналов) рекомендуется принимать равным от 10 до 15 Гкал1м ч для котлов с высотою топки до 3 ж, а для котлов с высотою топки более 3 ж — от 15 до 20 Гк.ал1м ч. Тепловая нагрузка на  [c.139]

Примененная в котле ФНКВ-1 конструкция инжекционной горелки типа ЙГК (рис. 9-17) разработана Мосгазпроектом [Л. 59] и предназначена в основном для сжигания природного газа в топках котлов малой мощности (например, котлов типа ДКВ, ДКВР и др.). Природный (или городской) газ под давлением 1 ООО—б ООО мм вод. ст. поступает в смеситель через патрубок 1  [c.168]


mash-xxl.info

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
