От того, насколько правильно подобрана дизельная горелка для котла, зависит экономичность и теплоэффективность котельного оборудования. По причине постоянного внедрения новых технологий, потребителю доступны горелочные устройства с разной степенью автоматизации и контролем над сжиганием солярки.

Типы дизельных горелочных устройств

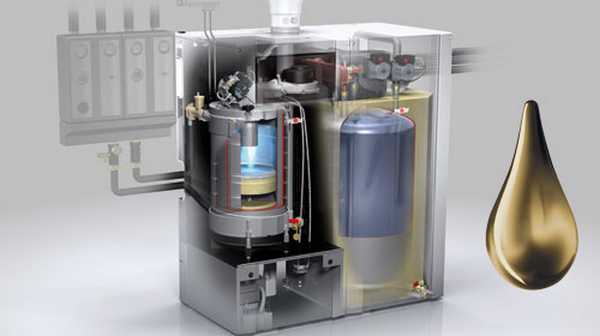

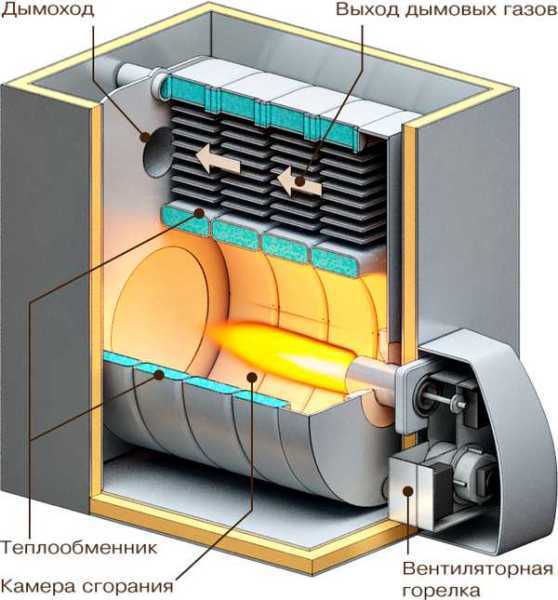

Принцип работы жидкотопливной горелки для котла на дизельном топливе, основан на преобразовании солярки в мелкодисперсный состав. Во время преобразования, происходит смешивание топлива и воздуха.

Работа горелочного устройства осуществляется следующим способом:

• Дизтопливо, из хранилища, поступает в блок предварительной подготовки. Перекачка топлива, осуществляется насосом, нагнетающим необходимое давление для последующего распыления мелкодисперсной пыли.

• Используется система обратной циркуляции – остаток топлива, неизрасходованный во время работы котла, возвращается обратно в топливный бункер. За работой топливонасоса и системой рециркуляции, наблюдает автоматика подачи солярки. Главная функция устройства, обеспечение равномерной подачи топливовоздушной смеси, предотвращение заливания горелки.

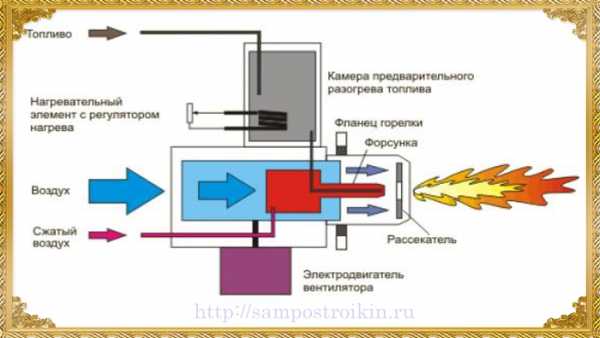

• Солярка, подогревается в камере предварительного смешения, обогащается воздухом, после чего направляется на топливную форсунку. Происходит дозированное распыление в камеру сгорания, где смесь воспламеняется посредством электродов розжига.

• Структуру факела пламени, поддерживает турбина, обеспечивающая нагнетание воздуха в камеру сгорания и завихрение воздушных потоков.

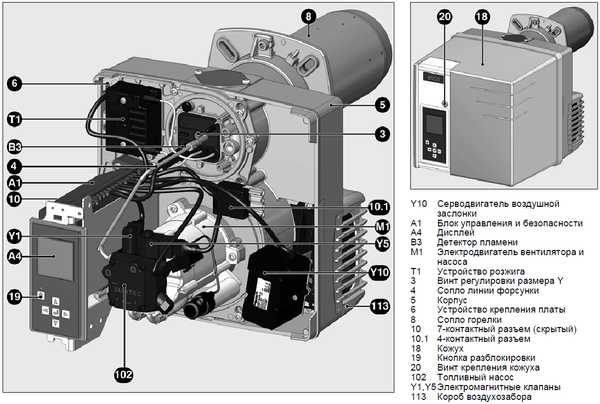

Устройство дизельной горелки котла, в целом, остается неизменным, хотя, незначительно модифицируется разными производителями. Основное различие горелочных устройств, это используемый принцип работы – изменение мощности при сжигании пламени.

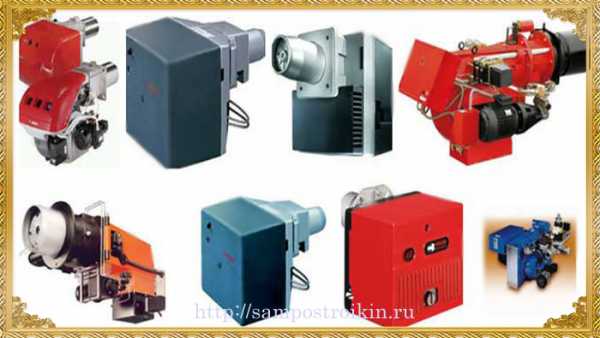

Жидкотопливные дизельные горелки для котлов отопления, делятся на четыре класса: одноступенчатые, двухступенчатые, плавно-двухступенчатые и модулируемые. У каждого из устройств, есть свои особенности и рабочие характеристики.

Одноступенчатые

Классическая горелка для котла на дизельном топливе. Горелка одноступенчатого типа, работает только в одном режиме, на 100% мощности. Нагрев теплоносителя и контроль над интенсивностью повышения температуры, осуществляется методом включения/отключения пламени.

Недостаток устройства одноступенчатой горелки – высокий расход топлива, погрешность в нагреве теплоносителя, достигающая 5оС. Преимущества одноступенчатой горелки – низкая себестоимость, простота конструкции, меньшая зависимость от автоматики. Модули реже выходят из строя и считаются более надежными, чем двухступенчатые и модуляционные горелочные устройства.

Двухступенчатые

Фактически, число ступеней указывает на количество рабочих режимов. Двухступенчатые горелки, переключаются между 30 и 100% мощности. Существуют модули, работающие в диапазоне 40 и 100%.

Принцип работы двухступенчатой горелки основан на следующем:

• При достижении заданной предельной точки нагрева, автоматика дает сигнал не на отключение, а на изменение интенсивности пламени.

• Происходит переключение мощности со 100% на 30%. Факел продолжает подогревать теплоноситель, что снижает скорость его остывания.

• После снижения температуры до параметров, указанных в настройках, горелка снова включается на 100% мощность.


Управление горелкой двухступенчатого типа, происходит в автоматическом режиме, под управлением микропроцессорного контроллера. Экономичность модуля, особенно заметна, после установки комнатного терморегулятора. Расход солярки, снижается, приблизительно на 5-10%, что составляет не менее 700 литров за отопительный сезон.

Плавно-двухступенчатые

Еще один вид автоматических горелок, с экономичным сжиганием топлива. По сравнению с обычными двухступенчатыми горелочными устройствами, переключение между режимами нагрева, осуществляется не рывками, а постепенно, по мере остывания теплоносителя.

Плавное переключение режимов, отражается на работоспособности, экономичности (по сравнению с одноступенчатым модулем, составляет 10-15%). Недостаток, необходимость в обеспечении стабильных устойчивых параметров напряжения в сети. Микропроцессорная автоматика, быстро выходит из строя, даже при небольших колебаниях в электрической сети.

Модулируемые

Наиболее экономичные горелки, все рабочие процессы и модуляция мощности, автоматически адаптируются к фактическим потребностям в тепловой энергии. На интенсивность сжигания топлива влияет:

1. Температура в помещении.

2. Параметры солярки: количество загустевшего остатка, качество топлива.

3. Температуры окружающей среды.


Для удобства, модуляционные горелки, подключаются к комнатным и погодозависимым терморегуляторам. Современные котлы ведущих производителей, снабженные подобными устройствами сжигания дизтоплива, дополнительно, оснащаются недельными программаторами, автоматически подбирающими оптимальный режим нагрева.



Преимущество модуляционных горелок, заключается в высокой экономичности и полной автономности работы. Недостатком, считается высокая стоимость.

Как подобрать горелку к котлу на дизеле

Дизельные горелки, получили широкое применение, благодаря автоматизации процессов сжигания топлива, доступности используемого энергоносителя, отсутствия необходимости в получении особых разрешений и проведения согласований.

Производители, откликаясь на потребности покупателей, постоянно расширяют ассортимент продукции. Выбор подходящего горелочного устройства, может стать настоящей проблемой.

Подобрать подходящую горелку, не так сложно, как может показаться изначально. При подборе модели, учитывают несколько параметров:

• Топливный насос для горелки – нагнетающий модуль, предназначен для перекачки солярки и может не подойти для работы с мазутом или отработанным маслом, имеющими большую плотность. Перед выбором горелочного комплекта, стоит убедиться, что насос подходит для конкретных условий эксплуатации.

• Принцип работы – некоторые горелки, подают топливо на форсунку, без предварительной подготовки, другие, подогревают смесь в специальном приемнике. Второй вариант, предпочтительней, особенно, если хранилища расположены на улице или в плохо отапливаемом помещении.

• Возможность установки выбранной модели дизельной горелки. Если планируется заменить горелочное устройство, обращают внимание на рекомендации изготовителя, указанные в паспорте к котлу. Производитель, конкретно указывает совместимость конструкции котельного оборудования с разными видами горелок.


Помимо подбора по вышеуказанным характеристикам, рассчитывают мощность и определяются с маркой горелочного устройства.

Как рассчитать мощность дизельной горелки

Для расчета мощности горелки, потребуется паспорт котла, в который планируется установить модуль. Дальнейшие вычисления, выполняют следующим образом:

1. В технической документации, находят фактическую мощность котла и его КПД.

2. Делят производительность котла на коэффициент полезного действия.


Полученный результат и будет оптимальной мощностью котла. Этот параметр, крайне важен при выборе горелки. Описанные вычисления, подходят исключительно для горелок малой мощности. При расчетах промышленного котельного оборудования, дополнительно учитывают следующие параметры:

1. Расход дизтоплива.

2. Количество и необходимое давление воздуха при горении.

3. Характеристики и производительность вентилятора.

4. Рабочие параметры топливонасоса.


При расчетах промышленной станции, требуются услуги инженера теплотехника.

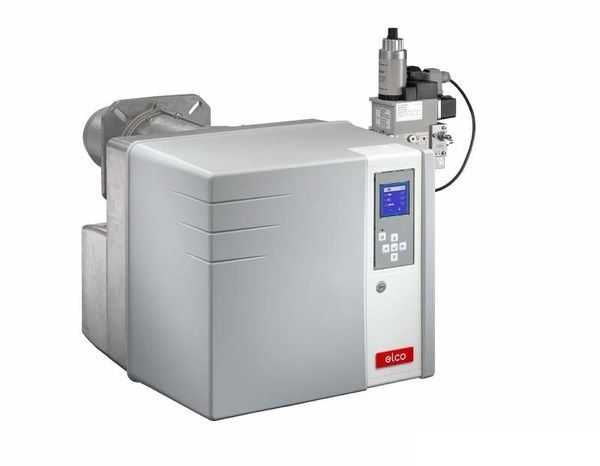

Производители горелок для сжигания солярки

Продукция представлена европейскими компаниями. Наибольшей популярностью, пользуются горелки следующих производителей:

• Немецкие горелки:

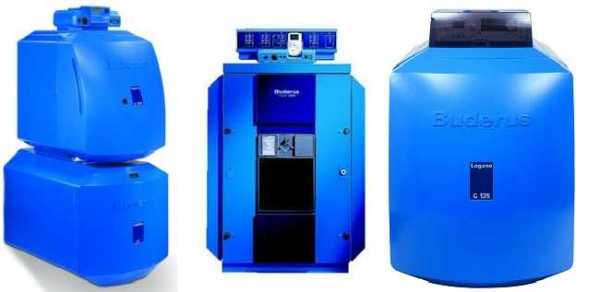

  • Buderus Logatop DE,

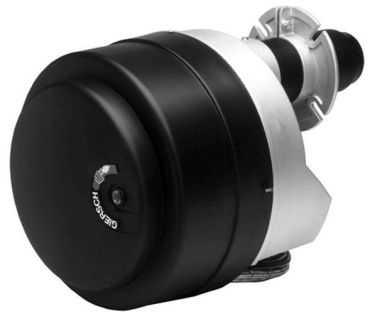

  • Weishaupt,

  • Giersch.



• Шведская продукция: Bentone.

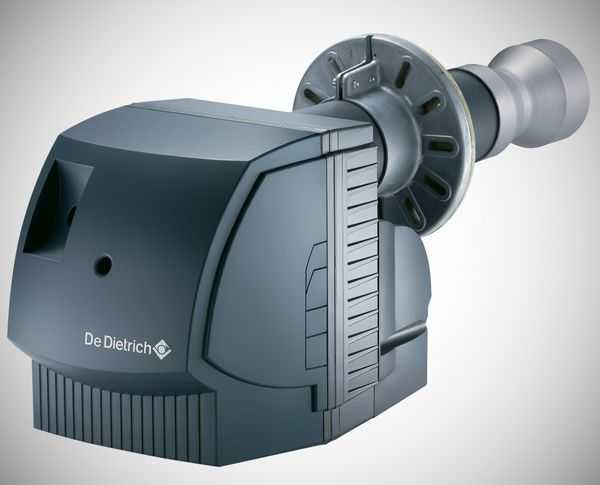

• Французские горелки: De Dietrich M.

• Финские горелочные устройства: Oilon.

• Итальянские горелки:

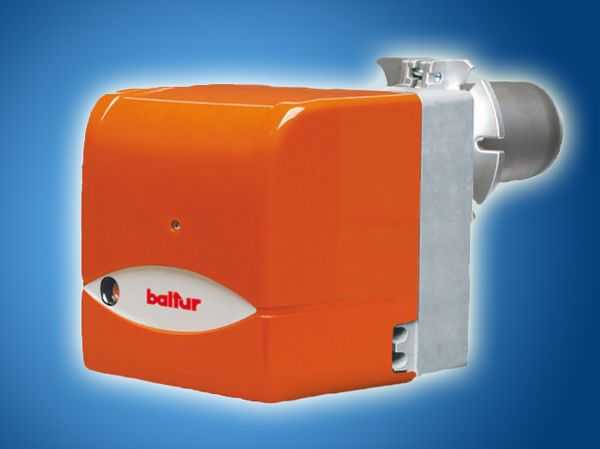

  • Baltur,

  • F.B.R.,

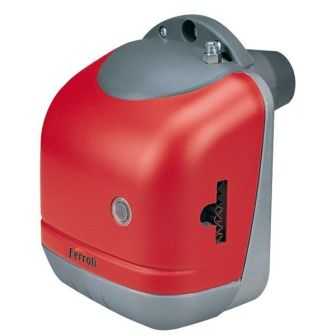

  • Ferroli SUN G,

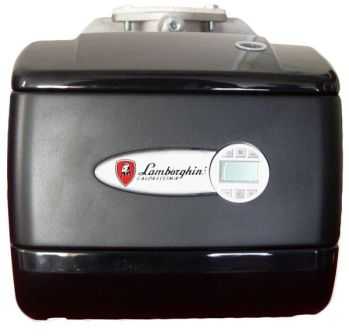

  • Lamborghini Calor,

  • Sime MACK.



• Бельгийский бренд: ACV BMV.


Горелочные устройства, отличаются различными теплотехническими характеристиками, производительностью и степенью автоматизации. При подборе оптимального изделия, не лишним будет изучить реальные отзывы потребителей, указывающие на слабые и сильные стороны модуля.

Требования к дизельному топливу для горелок

Дизтопливо для горелки, должно соответствовать нескольким критериям:

1. Теплота сгорания.

2. Плотность.

3. Вязкость.

4. Текучесть.


В технических параметрах, в паспорте эксплуатации горелки, четко прописаны все эти критерии, а также, указан тип топлива, на котором котел сможет работать. Универсальные котельные, требуют отдельной настройки горелки дизельного котла, при переходе с дизтоплива на мазут или сжиженный газ.

От заказчика, требуется обеспечить соответствие дизтоплива, рабочим характеристикам горелочного устройства. При охлаждении, увеличивается плотность солярки и ее вязкость. Если быстро не решить проблему, происходит следующее:

• Забивается топливный фильтр, в результате, снижается скорость подачи солярки, что заставляет насос работать на предельных нагрузках, для создания необходимого давления, и часто приводит к полной остановке котла.

• Если на горелке не установлена камера предварительного подогрева, дополнительно забивается фильтр форсунки. Снижается качество распыления мелкодисперсной смеси, что приводит к перерасходу топлива. Чтобы почистить форсунку для горелки котла на дизельном топливе, придется полностью остановить работу теплогенератора. После обслуживания, заново отрегулировать горелочное устройство.


На то, что фильтры забились, указывают несколько признаков: увеличенный расход электричества, частое отключение котельного оборудования автоматикой, увеличившийся гул, наблюдаемый во время работы.Для комфортной работы котельной, требуется обеспечить нормальные условия для хранения дизельного топлива: подогрев стенок хранилища и непосредственно перед сжиганием солярки.

Техническое обслуживание дизельной горелки

В течение отопительного сезона, дизельный котел, работает приблизительно 1600 часов. Если сравнивать с автомобилем, то это соответствует автопробегу, равному 80000 км. Естественно, что котлу потребуется регулярное обслуживание, включающее следующие операции:

Ежегодный плановый осмотр:

• Чистка дизельной горелки – во время работ, удаляется сажа, при необходимости, заменяются фильтры. Проверяется рабочее давление форсунки. Выполняется настройка системы. Осуществляется пробный розжиг форсунки.
  Может потребоваться замена и установка нового распылителя. После замены, наблюдается существенное сокращение затрат топлива, приблизительно на 10-15%. Влияние замены форсунки на расход солярки, более чем очевидно.

• Проверяются рабочие настройки. Увеличенный расход топлива, свидетельствует о неисправности горелки. Запускают котел и проверяют затраты топлива, при помощи расходомера солярки. При расхождении показателей счетчика дизельного топлива с расходами, рекомендуемыми производителем, котел останавливается, выполняются ремонтные и отладочные работы.

• Настройка подачи воздуха. Для поддержания устойчивого факела пламени, требуется, чтобы установленная турбина, работала с определенной скоростью. Технические характеристики котла, во многом зависят от поддержания стабильного пламени необходимой интенсивности. Объем подаваемого воздуха и завихрение потоков, влияет на количество недожога и интенсивность появления сажи.


После проведения работ, обязательно выполняют пробный запуск и отладку всех рабочих систем.

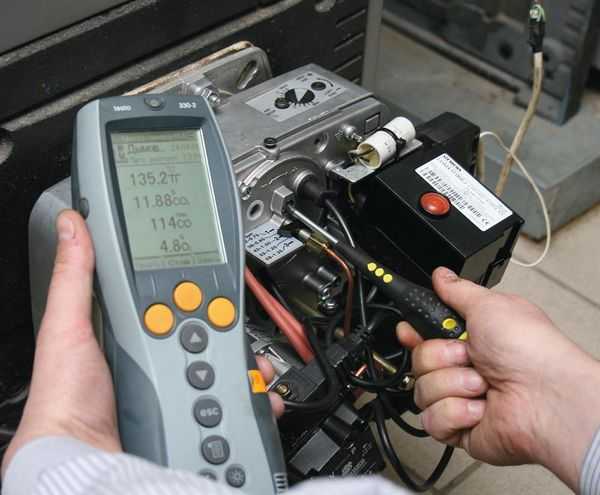

Кроме профессиональной отладки, потребуется обслуживание горелки своими руками, включающее:

• Чистка теплообменника, дымовой трубы и горелки от скопившейся сажи.

• Замена топливного фильтра.


Владельцу, надо позаботиться об обеспечении оптимальных условий для работы горелочного устройства:

• Стабилизации напряжения в сети. Работа без электричества не возможна. Контроллеры горелок, чувствительны к перепадам напряжения.
  Подключение к электросети, выполняют через стабилизатор напряжения и ИБП. Аккумуляторной емкости, должно быть достаточно для поддержания автономной работы в течение 12 часов.

• Установка системы подогрева топливного хранилища.


Обеспечение нормальных условий для работы котла и регулярное обслуживание котельной, приводит к увеличенной теплоотдаче и производительности, а также, влияет на срок эксплуатации горелочного устройства и теплогенератора в целом.

avtonomnoeteplo.ru

Дизельная горелка для котла своими руками и ее функции –

Современный рынок предлагает клиентам огромный выбор всевозможных вариантов отопительного оборудования, которые отличаются друг от друга, как по качеству, так и по своей надежности. Как качество, так и прочность любого технологического оборудования во многом зависит от тех деталей и материалов, из которых оно было создано.

Если говорить об отопительных устройствах, то в их конструкции очень важную роль играет дизельная горелка, без которой никакой бы прибор правильно не функционировал. Необходимо также подчеркнуть, что горелки на дизельном топливе могут выпускаться в различных модификациях, поэтому особенности их конструирования следует учитывать, чтобы подобрать именно то, что необходимо именно вам.

Дизельная горелка для котла и ее функции

Дизельная горелка для котла своими руками может быть установлена без проблем и является незаменимым элементом любого отопительного аппарата, который без нее просто не сможет работать. Она является специальным устройством, которое отвечает за тщательное сжигание топлива. К тому же, в число функций дизельной горелки стоит также отнести и процесс обработки топлива для того, чтобы оно в дальнейшем было использовано в камере для сгорания. Эта подготовка дизельной жидкости заключается в смешивании с кислородом, который помогает ему сгорать в камере сгорания.

Что касается того, как функционирует дизельная горелка для котла в отопительном оборудовании, то нужно подчеркнуть, что она способна работать, как на солярке, так и на мазуте, то есть при помощи жидкости.

Дизельные горелки для котла, которые сделаны своими руками с жидким топливом для отопительных устройств могут быть отлично использованы с моделями отопительного оборудования для пола. Следует отметить, что такие приборы могут предназначаться не только для использования в быту, но и в промышленных целях. Необходимо также подчеркнуть, что дизельные горелки сочетаются исключительно с котлами, которые изготовлены с применением чугуна и стали.

Среди главных преимуществ такого отопительного оборудования, в котором используются дизельные горелки, нужно назвать следующие пункты:

1. котлы будут обладать большим диапазоном мощностей;
2. котлы будут экономно расходовать топливо;
3. котлы обладают высоким КПД;
4. котлы могут функционировать в автоматическом режиме в случае такой необходимости.

Но, несмотря на выше представленные достоинства дизельных горелок, у них есть и свои недостатки. Главным недостатком изделий по сравнению с газовыми вариантами горелок является дорого стоимость дизельного топлива. Но, если приобрести отработанное масло, то такая горелка тоже отлично сможет выполнять свои функции.

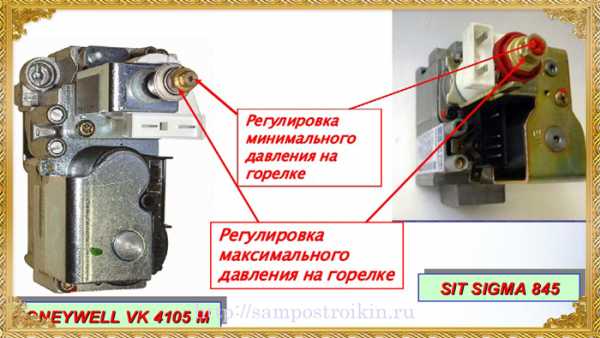

Настройка горелки дизельного котла своими руками

Работа горелки заключается в осуществлении процесса сгорания топлива. Чтобы дизельное топливо сгорало нужно его смешать с кислородом, чем и занимается вышеназванная дизельная горелка.

Работа дизельной горелки характеризуется некоторыми особенностями, которых нет у газовой горелки. Так, прежде всего, следует обратить внимание на наличие форсунки, которая занимается равномерным рассеянием жидкого топлива (это осуществляется до того момента, как топливо поступит в камеру сгорания). Именно в этом процессе и заключается главная особенность функционирования горелки, которой для работы необходимо получение медкодисперсионного распыления энергоносителя. Благодаря выше представленному процессу горение отлично контролируется и регулируется в автоматическом режиме, что позволяет избежать ошибок в работе котла.

К тому же, нужно отметить, что работа горелки требует тщательной фильтрации дизельного топлива перед тем, как оно начнет сжигаться. Немаловажным фактором является то, что нормальное функционирование дизельной горелки может быть обеспечено только наличием аппарата вентилятора, задача которого заключается в создании необходимого для процесса сгорания давления.

Видео: Установка и настройка дизельных горелок своими руками

Если говорить о том, где лучше расположить отопительное оборудование с наличием дизельной горелки, то необходимо сказать о том, что этот прибор будет создавать некоторый шум, из-за которого отопительное устройство лучше всего разместить в отдельной котельной. В случае, если такой возможности установки нет, то можно приобрести дополнительно шумопоглащающий кожух, который нужно одеть на дизельную горелку, и таким образом уровень шума значительно снизиться.

Сам процесс функционирования дизельной горелки заключается в том, что насос начинает подавать дизель на отопительное оборудование. В этот момент горелка забирает то количество, которое нужно ей для работы (следует отметить, что остальное дизельное топливо не теряется, а переходит назад в бак). После этого в горелке начинается фильтрация и разогрев носителя энергии. Этот энергоноситель разогревается только до необходимой температуры, после чего он начинает распыление на форсунке. Затем работа переноситься в камеру для сгорания, где начинает нагнетаться кислород. С помощью лопаток создан поток, который обеспечивает контролирование всего отопительного процесса.

Дизельная горелка для котла своими руками и их виды

Все дизельные горелки, которые на сегодняшний день присутствуют на современном рынке отопительных устройств, подразделены на следующие виды:

1. одноступенчатые горелки;
2. двухступенчатые дизельные горелки;
3. модулируемые дизельные горелки.

Виды дизельных горелок

Если говорить об одноступенчатых горелках, то их конструкция является довольно простой. Таким образом, они сжигают дизельное топливо исключительно при наличии стопроцентной работы.

В свою очередь, двухступенчатые и модулируемые горелки могут функционировать сразу в двух режимах: стопроцентном или полном, а также пятидесятипроцентном или частичном. К тому же, модулируемые модели позволяют плавно изменять температуре теплоносителя, что влияет на продление срока службы отопительного устройства.

sampostroikin.ru

Чудо печь на солярке для обогрева помещений, печь-капельница своими руками

Небольшая автономная печь на солярке – это неплохое решение, когда необходимо обогревать какие-нибудь хозяйственные помещения, гараж или дачный домик. Тут есть несколько вариантов: приобрести обогреватель заводского изготовления либо сделать таковой самостоятельно, благо есть проверенные и хорошо зарекомендовавшие себя конструкции подобных печек. В данной статье мы рассмотрим все эти варианты, дабы пользователь мог выбрать наиболее подходящий для себя и своих условий.

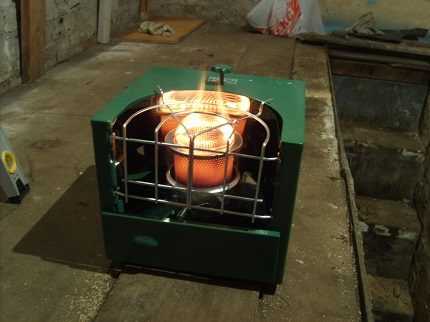

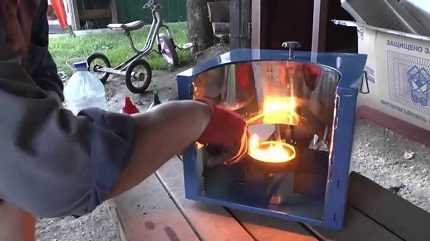

Чудо-печь на солярке

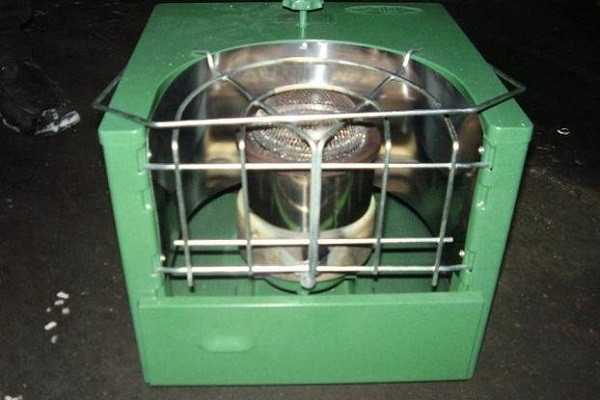

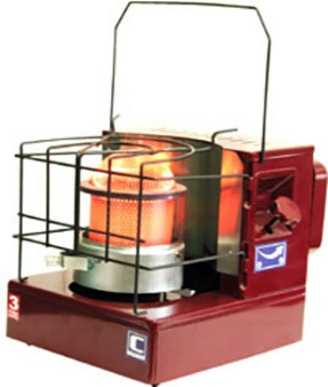

Такое оригинальное название этому виду малых жидкотопливных печей присвоили производители и продавцы. Естественно, с целью привлечь к своим продуктам массу покупателей. Чудесного в подобных обогревателях ничего нет, поскольку они являются современным воплощением хорошо всем знакомого керогаза. Благодаря этому мини-печь может порадовать своего владельца низким расходом солярки. К примеру, отопитель тепловой мощностью 2.5 кВт расходует порядка 0.2 л дизеля в час (технические данные производителя).

Печка имеет совсем небольшие размеры, а вес самых мощных моделей не превышает 10 кг. Конструкция проста: в металлическом корпусе размещен открытый резервуар и топливный бак, соединенный с ним по принципу сообщающихся сосудов. Чтобы солярка не поступала из бака бесконтрольно, выходной патрубок снабжен специальным клапаном. Простая и надежная горелка для печи, работающей на солярке, как раз и досталась ей в наследство от керогаза. Она представляет собой фитиль, чья нижняя часть погружена в резервуар с жидким горючим.

Если открыть вентиль и подать топливо в рабочую емкость, то фитиль, намотанный на цилиндрическое основание, станет быстро его впитывать. Спустя некоторое время чудо-печь на солярке разжигается вручную, после чего нужно еще выждать, пока она прогреется и выйдет на рабочий режим. Регулирование мощности производится вентилем, с его же помощью отопитель выключается.

Правда, горелка затухает спустя 5—10 минут, когда выгорит вся солярка. Большинство производителей сверху над горелочным устройством размещают стальную решетку, чтоб можно было при необходимости подогреть воду в кастрюле или ведре. Яркий пример чудо-печи – агрегат Солярогаз ПО-1.8 мощностью 1.8 кВт российского производства, что изображен на фото.

По отзывам пользователей на форумах, аппарат неплохой, но имеется ряд предостережений:

• чтобы избежать едкого запаха в помещении, розжиг чудо-печи лучше производить на улице;
• по причине того же запаха не рекомендуется использовать изделие для обогрева жилых помещений на постоянной основе;
• при интенсивной эксплуатации необходимо чистить горелку и часто менять фитили.

Для справки. Такие же мини-обогреватели на солярке выпускает украинская компания МОТОР-СИЧ (модель АНБ-1С).

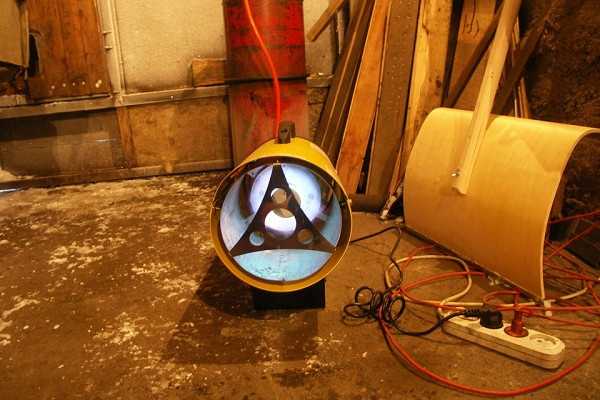

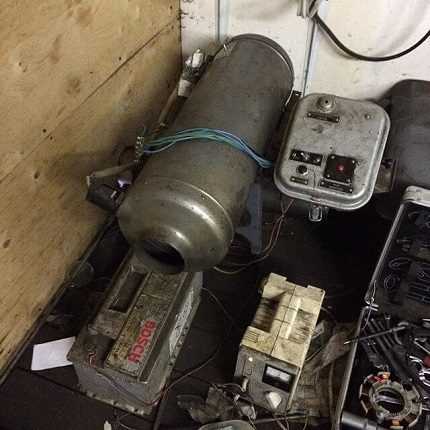

Дизельные тепловые пушки

При всех своих достоинствах в виде компактности и дешевизны чудо-печки неспособны быстро прогреть помещение площадью свыше 20 м2. Для этой цели лучше иметь тепловую пушку, работающую на солярке.

Такая печь для гаража или дачи гораздо эффективнее, поскольку нагревает поток воздуха, прогоняемый через нее вентилятором. Внутри корпуса цилиндрической формы установлена жидкотопливная горелка факельного типа, как показано на схеме:

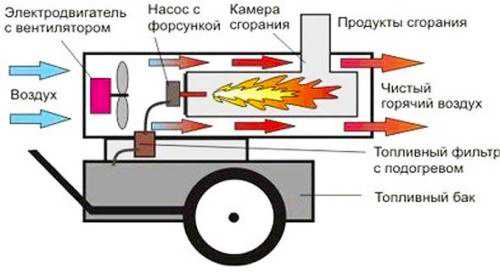

В том же корпусе позади горелки размещен вентилятор, нагнетающий воздух. Впереди в целях безопасности ставится специальный отражатель. Топливо подается к форсунке насосом из бака, установленного на передвижной раме. По исполнению воздушные обогреватели на солярке делятся на 2 вида:

• прямого нагрева;
• непрямого нагрева.

Разница меж ними состоит в том, что в первом случае все продукты сжигания дизеля вместе с воздухом идут в помещение, а во втором – отводятся наружу через дымоход. Поэтому отопительная печь прямого нагрева используется для местного обогрева открытых помещений, например, во время строительства. Для гаража, дачи или жилой комнаты подойдет только второй тип агрегатов, хотя они существенно дороже первых.

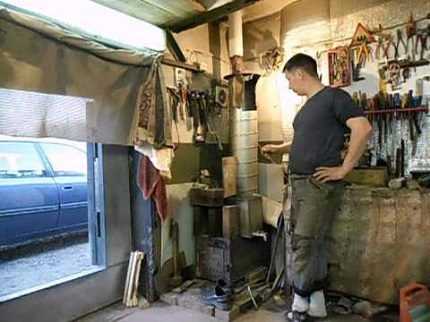

Самодельные печи

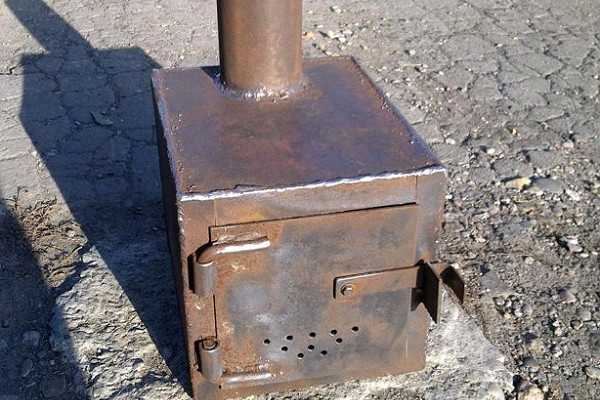

Изначально нельзя не упомянуть о самом распространенном виде самодельных отопителей, способных функционировать как на солярке, так и отработанном масле. Это печь, состоящая из двух бачков цилиндрической или прямоугольной формы, соединенных между собой перфорированной трубой. В нижнем бачке происходит испарение и первичное горение жидкого топлива, а в верхнем – его дожигание. Отверстия в соединительной трубе служат для подачи вторичного воздуха. Эта самодельная печь на солярке работает при естественной подаче воздуха, вызываемой силой тяги дымохода.

Популярность агрегата обусловлена простотой в изготовлении. Для сборки в буквальном смысле сгодится любой металл, что найдется в частном хозяйстве. Греет он тоже знатно, особенно при работе на солярке, в этом отношении к печи претензий нет. Другое дело, что во время розжига, да и в процессе горения по помещению распространяется едкий неприятный запах, из-за чего эксплуатация в жилом здании исключается.

Важно. Данная жидкотопливная печка, сделанная своими руками, представляет немалую пожарную опасность. Если в горючее попадет хоть малая толика воды, в перфорированной трубе начинаются хлопки, иногда достаточно сильные. Через отверстия во все стороны может брызнуть горящее масло и вызвать пожар.

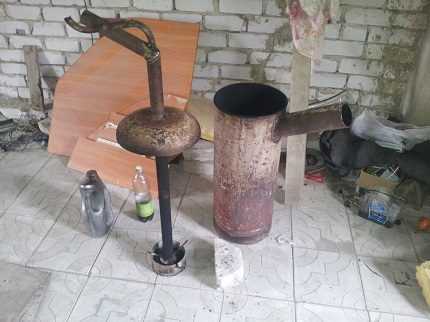

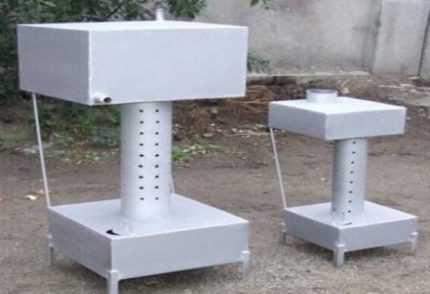

Печь – капельница

Из самого названия агрегата явствует, что дизельное топливо направляется в камеру сгорания капельным путем. Это обеспечивает безопасную и надежную эксплуатацию отопителя, в отличие от экземпляра, описанного выше. Конструкция аппарата испытана многократно, ибо пришла к нам еще из советских времен, когда ею пользовались люди в экстремальных условиях – геологи, военные и так далее. В изготовлении печь не так проста, но для умелых рук больших проблем это не создаст.

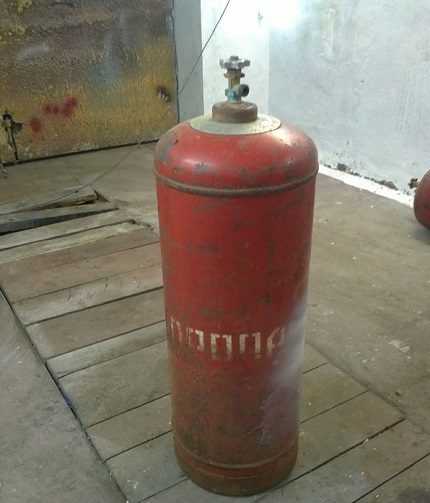

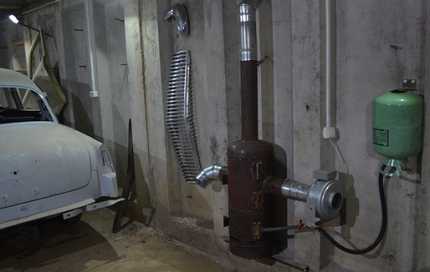

Обычно печь-капельница, работающая на солярке, делается из старого газового баллона или стальной трубы большого диаметра. На ее днище устанавливается чаша, в которой происходит сжигание горючего. Воздух для горения поступает сверху через вертикальную перфорированную трубу, благодаря чему процесс проходит 2 стадии первичное горение паров и дожигание пиролизных газов.

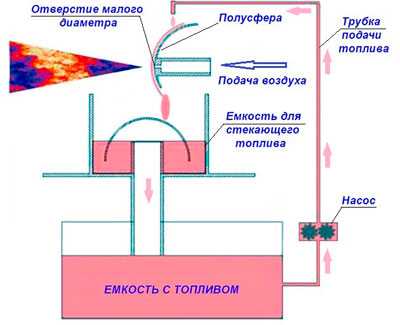

Солярка капает в чашу самотеком, проходя по металлической трубке внутри воздушной трубы. Для этого бак с горючим ставится выше печи и немного в стороне, дабы исключить пожар. Чертеж агрегата изображен на рисунке:

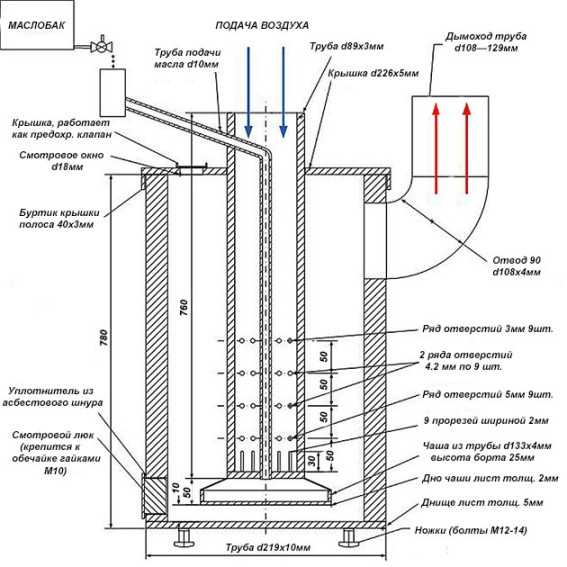

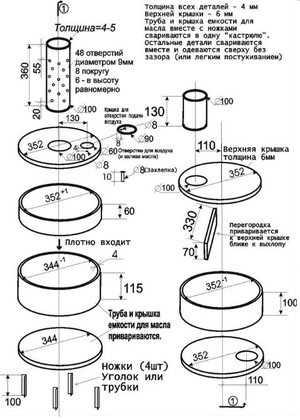

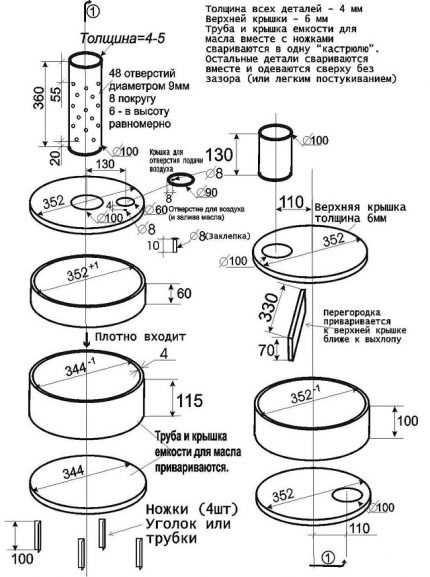

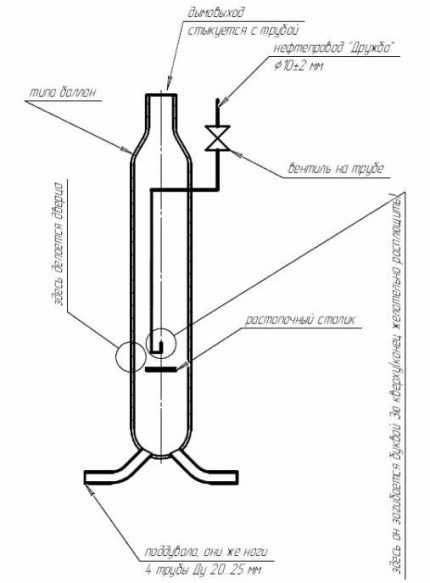

На чертеже видно, что печь на солярке, изготовленная своими руками, дополнительно оборудована смотровым люком в нижней части и небольшой крышкой в верхней части. Люк необходим для прочистки, а крышка – чтобы наблюдать за процессом горения. В то же время она служит взрывным клапаном безопасности. Чтобы осуществить правильное дозирование подачи солярки, между баком и стальной трубкой ставится гибкая медицинская капельница с регулировочным колесиком.

Примечание. Агрегат успешно работает как на дизеле, так и на отработанном масле.

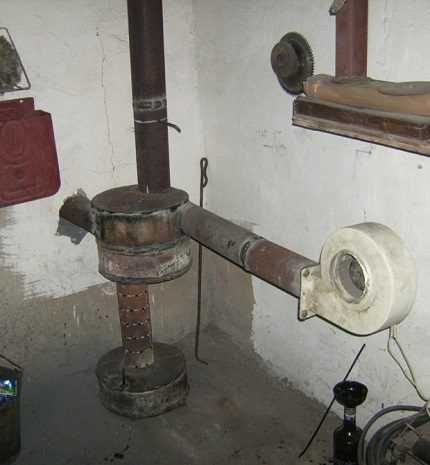

Напоследок немного о подаче воздуха. Ее можно целиком возложить на естественную тягу дымохода, но большего эффекта позволит добиться установка нагнетающего вентилятора с регулировкой производительности. Тогда сгорание будет проходить интенсивнее и полнее, а управление производительностью даст возможность регулировать печь капельного типа по мощности.

Но здесь возникает один нюанс: мощный факел пламени, вырывающийся через отверстия в трубе, нагревает стенки баллона докрасна. С целью повысить теплосъем с этой поверхности и ускорить прогрев комнаты перед корпусом обогревателя размещается обычный бытовой вентилятор или его аналог.

Заключение

Сжигание жидкого топлива отличается своей спецификой и оттого имеет массу недостатков. Поэтому нельзя сказать, что дизельная печь для обогрева помещений – это самое удобное и простое решение. Но в некоторых случаях она просто незаменима, когда с традиционные энергоносители, такие как газ и электричество, попросту недоступны.

cotlix.com

Чудо-печь для гаража на солярке своими руками: как соорудить самому

Необходимость отопления в гараже редко вызывает споры: автомобилисты прекрасно понимают, насколько важно заботиться о состоянии машины, да и сами не хотят мерзнуть во время осмотров и ремонта техники.

Главный вопрос, который требуется решить – подбор подходящего типа обогрева. Хорошим вариантом является чудо-печь на солярке – агрегат прост в сборке и экономичен в эксплуатации. А это немаловажные критерии организации отопления гаража.

Прежде чем решиться на сборку печки, необходимо разобраться в ее устройстве и принципе работы, согласны? В статье мы подробно изложили обозначенные моменты, а также привели несколько вариантов сборки самодельного агрегата. Пошаговые инструкции помогут соорудить печку и организовать эффективный обогрев гаража.

Содержание статьи:

Каким должно быть отопление в гараже?

Для многих автомобилистов гараж – это почти второй дом. Здесь они углубляются в свое хобби, отдыхают от суеты и заботятся о машине. Поэтому в первую очередь следует подумать о комфорте самого человека, который часами находится в помещении.

Для машины отопление тоже необходимо, т.к. низкие температуры негативно влияют на ее техническое состояние и заметно сокращают срок службы.

При похолодании в гараже становится слишком влажно. На металлических деталях образуется конденсат, который провоцирует коррозионные процессы. В холодном помещении кузов машины быстро ржавеет и приходит в негодность

Чтобы гараж был сухим, следует позаботиться о хорошей гидроизоляции и обеспечить нормальную работу . Однако влага все равно попадает в помещение на колесах автомобиля. Она испаряется, и капли воды оседают на поверхностях.

Если нет обогрева, влага накапливается, из-за чего появляются грибок, плесень, ржавчина. Чтобы этого не происходило, необходимо отопление.

Низкая температура приводит к загустению масла и снижению емкости аккумулятора. Из-за этого возникают трудности с запуском двигателя, а расход топлива повышается. Поэтому имеет смысл потратить время и силы на сборку чудо-печки

Особенности эксплуатации гаража определяют требования, которые предъявляются к отопительным системам:

• Эффективность. Печь должна быстро прогревать воздух и поддерживать нужную температуру в течение нескольких часов.
• Простота эксплуатации. Приходя в гараж, его владелец должен тратить минимум времени и сил на обогрев помещения.
• Легкость в обслуживании. Печь нужно осматривать, чистить, своевременно ремонтировать, поэтому ее конструкция должна быть простой и понятной, а детали – легко заменяемыми.
• Доступность источника энергии. При принципиальное значение имеет доступность топлива. Для гаража хорошо подойдет печь на солярке, дизтопливе или отработанном масле.
• Безопасность. В гараже всегда есть какое-то количество горючих веществ. Поскольку нередко эти помещения выполняют функции мастерских и сараев, то здесь же зачастую найдутся и легковоспламеняемые материалы. Поэтому отопление должно соответствовать всем нормам пожарной безопасности.
• Дешевизна. Затраты на обслуживание автомобиля и обустройство гаража и так высоки, поэтому экономия на отоплении без ущерба для его качества – актуальный вопрос.

Подбирая подходящий отопительный прибор, следует расставить приоритеты, т.к. идеал недостижим. Самые простые в эксплуатации – электрические обогреватели. Этот источник энергии доступен практически в любой местности.

Однако цена отопления с помощью электричества слишком высока, поэтому стоит рассмотреть другие варианты.

Галерея изображений

Фото из

Такой способ отопления выбирают люди, готовые потратиться на инфракрасный обогреватель и оплачивать счета за электроэнергию. Хотя приборы очень экономичны, они все же недешевы. Главное преимущество инфракрасного отопления: нагреваются предметы, а не воздух (он прогревается опосредованно, соприкасаясь с теплыми поверхностями). Это позволяет создать локальные тепловые зоны

Владельцы гаражей, у которых есть возможность недорого покупать твердое топливо, мастерят старые добрые буржуйки. Такое отопление надежно, а его эффективность доказана временем. Есть и минусы: придется устанавливать дымоход, а в гараже держать запас топлива, который занимает немало места

Для обогрева гаражей, мастерских, подсобных помещений нередко покупают тепловые пушки. Есть множество моделей, работающих от газовых баллонов, электросети или на дизтопливе. Каждый владелец гаража обязательно найдет подходящий вариант. Единственный минус – высокая цена прибора

Модели промышленного производства компактны, красивы, удобны в эксплуатации, но обходятся недешево. Если изготовить чудо-печку самостоятельно, получится вполне функциональная и недорогая конструкция. Единственный минус: с точки зрения дизайна она не сможет конкурировать с эстетичными промышленными моделями

Чудо-печь – отличный вариант. Такой обогрев дешев, а топливо (солярка, керосин или дизтопливо) доступно и приемлемо по цене.

В сборке печи на солярке своими руками есть огромный плюс: вы сами выбираете конструкцию и делаете такую модель, которая идеально подойдет для конкретных условий эксплуатации. Вам не придется адаптировать отопительный прибор или приспосабливаться к особенностям его работы.

Как устроена и работает чудо-печка

Заводская или самодельная печь для гаража на отработке или солярке многофункциональна. Она подойдет в качестве основного, дополнительного или альтернативного источника тепла, если в помещении уже смонтирована отопительная система.

В случае необходимости прибор можно использовать и как варочную поверхность: на печке быстро разогревается пища, закипает чайник.

Чудо-печки нельзя устанавливать в плохо вентилируемых помещениях. Во время работы прибора в атмосферу практически не выделяются вредные вещества. А вот в моменты розжига и тушения пламени происходят выбросы небольшого количества опасного для здоровья дыма

Чудо-печи работают не только на солярке, но и на других видах жидкого топлива, причем наилучший вариант – керосин. Однако в большинстве случаев автолюбители используют именно солярку, т.к. она недорогая. Мощность печки составляет 1.8-5 Вт – показатель зависит от конструкции и качества сборки модели.

Одной заправки топливного бака достаточно, чтобы чудо-печка непрерывно отапливала помещение 6-28 часов. Этот срок определяется конструкцией модели и объемом топливного бака

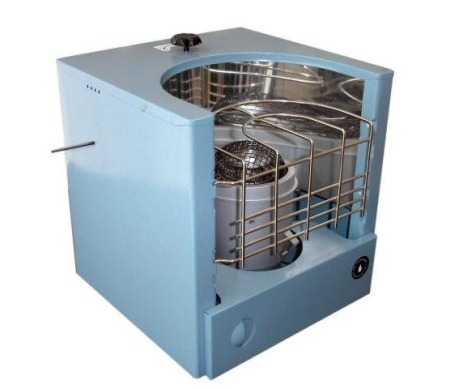

Чудо-печка состоит из топливного бака (его обычно делают съемным) с клапаном, сменного блока с фитилем, винта регулировки, отражателя и горелки. Все эти узлы помещают в общий корпус, который можно изготовить из бочки, листов жаростойкой стали или б/у газового баллона.

По этому чертежу можно изготовить печь из стальных листов. Ее габариты могут различаться в зависимости от предпочтений владельца гаража. Чаще всего высота модели составляет 3500-6000 мм, а ширина и глубина 2500-4000 мм (+)

Горелку помещают в центр конструкции. К ней поступает топливо из бака, который располагается у задней стенки корпуса. Чтобы добиться нужного температурного режима, используют регулировочный винт. Важная деталь – отражатель. Именно он обеспечивает быстрый и качественный прогрев помещения.

Старый газовый баллон может еще послужить в качестве отопительного прибора. Главное, чтобы металл не был ржавым, а корпус оставался целым и прочным

При выборе конструкции лучше остановиться на компактной модели весом 10-20 кг. Такую печку будет нетрудно переставлять, переносить и транспортировать без посторонней помощи.

Сборка самодельной конструкции

При желании можно найти подходящую модель в магазине или купить по интернету, но если есть несколько часов времени, желание сэкономить и получить полезную вещь из старых ненужных деталей, то стоит сделать печку своими руками. Рассмотрим популярные конструкции.

Вариант 1: печка из старого газового баллона

Если есть 50-литровый б/у газовый баллон, то половина конструкции уже готова. Главное, чтобы толщина его стенок не превышала 1.5 мм. Теперь нужно найти . Подойдет отрезок диаметром от 10 см. Его длина должна быть не меньше 4 м. Желаемая толщина стенок металла – 2 мм.

Топливный резервуар можно изготовить из бака. Оптимальный объем – не более 15 л и не менее 8. Остальные детали можно докупить в магазине. Потребуются стальные уголки 20 см (будущие ножки) и медная горелка. Из инструментов – болгарка, дрель, сварочный аппарат, а также рулетка и уровень.

На толщину стенок баллона стоит обратить особое внимание. В качестве топлива в чудо-печке используются пары солярки. Чтобы их получить, нужно довести жидкость до кипения. Это очень трудно, если толщина стенок конструкции превышает 1.5 мм

Газовый баллон освобождают от конденсата и выполаскивают от одоранта. Теперь нужно срезать верхнюю часть с вентилем. Чтобы было удобнее, можно залить емкость водой и закопать ее землю. После разреза появится вода. Следует дождаться, пока она полностью стечет, а потом закончить работу.

Нижнюю часть баллона используют в качестве камеры (к ней приваривают устойчивые ножки из стальных уголков), а верхняя будет служить крышкой конструкции. Для регулировки подачи топлива монтируют специальный вентиль.

Баллон можно расположить вертикально или горизонтально. В первом случае можно приспособить металлические ножки конструкции в качестве воздуховодов (+)

После сборки и установки печки потребуется смонтировать дымоход. Он должен быть строго вертикальным. Этот момент нужно учесть при выборе места для установки печки: ее следует размещать только там, где можно смонтировать дымоходную трубу без изгибов и наклонов.

Розжиг такой печки требует особого внимания. Баллон заполняют соляркой на 2/3, а поверх кладут подожженный лист бумаги. После этого опускают крышку и ждут, когда загорятся пары топлива. Во время работы нельзя подливать солярку

Если в большинстве моделей самодельных печек можно использовать практически любое жидкое топливо, то с этой конструкцией следует обращаться осторожно. Она может работать только на солярке или очищенном отработанном масле без примесей воды и спирта. Бензин и керосин использовать нельзя.

Вариант 2: корпус из стальных листов

Вместо газового баллона можно использовать жаропрочную сталь толщиной 4 и 6 мм для изготовления корпуса печи. Единственный нюанс: придется купить или арендовать листогибочный станок. Остальные материалы и инструменты доступны. Некоторые можно найти дома, а недостающие детали – докупить.

Потребуются:

• стальные уголки для изготовления ножек;
• труба для горелки;
• 4-метровая труба для дымохода диаметром 100 мм;
• измерительные инструменты;
• болгарка;
• сварочный аппарат;
• молоток;
• уровень.

Готовая печка получится компактной (70*50*35 см) и относительно легкой (около 27 кг). Конструкция будет устойчивой, эффективной, простой в эксплуатации. При желании ее можно подключить к водяному отоплению.

Конструкции из жаропрочной стали очень долговечны. Их часто изготавливают для гаражей и мастерских. Такие печи могут работать на солярке, отработанном масле, дизтопливе (+)

Днище топливника и крышку бака делают из листа более толстой стали (6 мм), а на изготовление самого резервуара пойдет стальной лист толщиной 4 мм. Детали вырезают по схеме, сваривают, а швы обрабатывают напильником.

Чтобы изготовить трубу бака для солярки, нужно вырезать полосу металла толщиной 4 мм и шириной 115 мм, согнуть ее в кольцо и приварить к резервуару. Труба получится диаметром примерно 34-34.5 см. Для нее нужно будет сделать крышку. Ее вырезают из листа толщиной 6 мм и приваривают к трубе. После этого изготавливают ножки.

Бак для заливки топлива изготавливают из стали 6 мм. Из нее вырезают круглую деталь диаметром 35.2 см и полоску. Ширина такой полоски должна быть 6 мм. В центре круга подготавливают отверстие для дымохода (диаметр зависит от выбранной трубы, оптимальный – 10 мм).

Еще одно отверстие нужно для заливки масла. Оно должно быть меньше (диаметр 5-6 см) и располагаться на расстоянии 4 см от отверстия дымохода.

В устройстве дымохода для такой печи допустимы изгибы, но они могут находиться только внутри помещения. Наружная часть должна быть строго вертикальной, иначе ветер будет врываться через дымоход и мешать работе печи

Для нижней части емкости из более толстой стали вырезают круг 35.2 см. В нем подготавливают круглое отверстие для патрубка диаметром 10 см. Расположение рассчитывают так, чтобы между центром самой детали и центром отверстия было 11 см.

Из толстой стали вырезают прямоугольную перегородку 7*33 см и приваривают на круг, сместив ближе к патрубку. Сам выхлопной патрубок изготавливают из 13-сантиметрового отрезка дымоходной трубы.

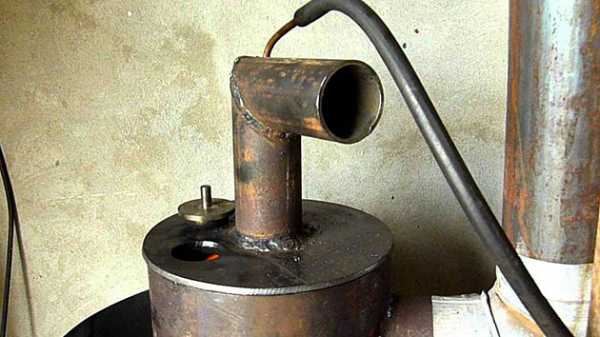

Чтобы изготовить горелку, в трубе просверливают 48 9-миллиметровых отверстий на расстоянии 6 см друг от друга. Должно получиться 6 рядов, в каждом из которых 8 отверстий.

Горелку плотно и ровно устанавливают (но не приваривают) в крышку топливного бака, подправляя конструкцию напильником. В бак для заливки топлива вставляют 16-сантиметровый патрубок, а верхнюю и нижнюю части печки соединяют без сварки.

Для уплотнения используют кольцо диаметром 35.4 см. Конструкцию полностью собирают и устанавливают задвижную пластину.

Вариант 3: конструкция капельного типа

Потребуется обычная резиновая грелка со шлангом (объем 2 л). К резиновому шлангу подсоединяют трубу из меди длиной 1-1.5 м – ее нужно будет согнуть в виде буквы «Г».

После этого резиновый шланг следует согнуть пополам и зафиксировать струбциной с винтом. Саму грелку вешают на стену и заливают в нее топливо, а интенсивность его подачи регулируют винтом.

Такие грелки есть практически в каждом доме. Можно взять даже очень старую, главное – целую. Если же в кладовке не нашлось подходящей грелки, приобрести ее можно в любой аптеке

Из ветоши изготавливают фитили: их формируют с помощью гибкой металлической проволоки, оборачивают тряпками и пропитывают соляркой. Идеальный вариант – найти старый матрас и нарубить его в виде топливных брикетов 20*10*4 см.

Пропитанные соляркой, они будут отлично гореть. Если печка большая, то под фитили нужно будет подкладывать кирпич.

Если в хозяйстве есть старый матрас, который до сих пор не вынесли на свалку, он послужит для отопления гаража. Хорошенько пропитав куски матраса соляркой, можно получить высококачественные фитили

Сама печка может быть любой. Можно изготовить ее из части старой бочки. Главное – прикрепить к ней дверцу и трубу. Не стоит слишком заботиться о герметичности дверцы. Если сквозь щели будет поступать воздух, не придется делать поддувало.

Обращаться с такой конструкцией нужно очень осторожно, т.к. она пожароопасна. Дверца прилегает неплотно, поэтому во время работы печки в помещение поступают продукты горения

Для топлива делают отверстие, в которое вставляют медную трубку, идущую от грелки. Если это отверстие просверлить в боковой части бочки, то печка будет не только отапливать гараж, но и служить варочной поверхностью.

Правила безопасной эксплуатации печи

Чтобы не спровоцировать пожар, необходимо выбрать место установки печи.

Следует руководствоваться такими правилами:

1. Конструкцию ставят там, где нет сквозняков и подальше от легких горючих предметов, которые может случайно забросить в печь порывом ветра.
2. Вокруг печки должно быть свободное пространство – 0.5 м со всех сторон.
3. В идеале конструкцию следует поставить на лист асбеста, металла или другого негорючего материала.
4. Топливо, фитили и т.п. нужно хранить как можно дальше от источников огня.

В гараже обязательно нужен огнетушитель, и экономить на нем опасно для жизни. Стоит купить надежную энергонезависимую автоматическую модель.

Объем огнетушителя для гаража подбирают с запасом, чтобы газа было в полтора раза больше, чем нужно для тушения пожара в помещении такой кубатуры.

На нашем сайте есть подборка статей с описанием технологий сборки разных печей для гаража, советуем ознакомиться:

Выводы и полезное видео по теме

Предлагаем полезные видеоролики, с помощью которых вы лучше разберетесь в нюансах изготовления печи на жидком топливе.

Принцип работы чудо-печки на солярке:

Правильный розжиг и вариант усовершенствования промышленной печи на солярке:

Видеоинструкция по изготовлению печи капельного типа своими руками:

Видеоотзыв о работе печки кустарного производства:

Сфера применения чудо-печи на солярке не ограничивается только гаражом. Она отлично подойдет для отопления теплицы, дачного домика и любого другого помещения, где люди не проживают постоянно, но находятся по несколько часов кряду.

Расход жидкого топлива составляет примерно 300 г/час, и более экономичную модель трудно представить. Это хорошее решение для тех, кто старается рационально распоряжаться деньгами.

У вас есть опыт изготовления печки на солярке? Или вы используете такой агрегат для обогрева гаража? Пожалуйста, поделитесь информацией с нашими читателями. Оставляйте комментарии, прикрепляйте фотографии своих самоделок и задавайте вопросы в форме ниже.

sovet-ingenera.com

видео инструкция по изготовлению своими руками

Печи и котлы, работающие на отработанном масле, давно заняли достойное место среди отопительных приборов. Отработка — дешевый, а иногда и бесплатный вид топлива, часто ее используют для этой цели в автосервисах и гаражах. Многие мастера при выборе конструкции задаются вопросом: можно ли переделать бензиновую паяльную лампу в горелку на отработке?

Можно ли заставить паяльную лампу работать на отработке?

Принцип действия обычной паяльной лампы заключается в воспламенении паров бензина, выталкиваемого под действием сжатого воздуха наружу. Этот эффект достигается за счет нагнетания воздуха в топливный бак горелки.

Что произойдет, если залить в паяльную лампу отработанное масло?

Само по себе масло, даже под давлением, испаряется плохо — его нужно нагревать. Из-за плохого распыления пламя будет неравномерным, и разжечь горелку будет сложно. Горит масло с образованием большого количества нагара и копоти, поэтому жиклер быстро закоксуется, уменьшится его сечение, и лампа выйдет из строя. Увеличение сечения жиклера тоже не даст ожидаемого эффекта — масло будет распыляться крупными каплями, что не позволит получить равномерное пламя факела.

Кроме того, отработанное масло часто содержит примеси: солярку, бензин, антифризы и даже воду, что может привести к вспышкам внутри лампы. Для использования отработки в качестве топлива для паяльной лампы придется устраивать систему фильтрации, что еще больше усложнит задачу.

Учитывая все сложности, использовать бензиновую паяльную лампу как горелку на отработке сложно и небезопасно. Поэтому необходимо доработать или полностью изменить ее конструкцию.

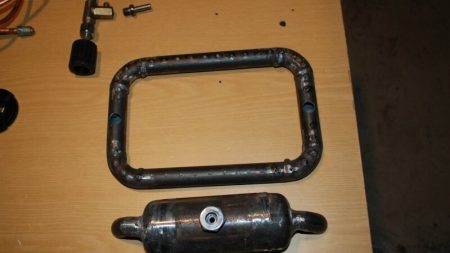

Как изготовить горелку на отработке самостоятельно

Для успешного горения масла нужно либо предварительно нагреть его до температуры испарения — примерно 300 градусов Цельсия, или мелко распылить и обогатить масляные пары воздухом. Подогреть масло до таких температур можно с помощью мощных ТЭНов, но это увеличит затраты на электроэнергию.
Добиться создания масляного аэрозоля можно, подавая струю сжатого воздуха через слой масла. Этот эффект реализован в горелке Бабингтона — устройстве, аналог которого можно собрать своими руками из подручных комплектующих.

Горелка Бабингтона — альтернатива паяльной лампе

Изначально горелка Бабингтона была запатентована для работы на дизельном топливе. Позже, внеся незначительные изменения в конструкцию, мастера своими руками изменили конструкцию и приспособили горелку для сжигания отработанных машинных и пищевых масел. Степень загрязненности масла при этом особого значения не имеет, так как топливные каналы агрегата лишены узких мест, склонных к засорам.

В отличие от паяльной лампы, где топливно-воздушная смесь распыляется под давлением через форсунки, в горелке Бабингтона масло нагнетается из резервуара с помощью маломощного насоса и стекает тонкой пленкой по наклонной или сферической поверхности, а масляно-воздушная смесь образуется в результате продувания тонкой струи сжатого воздуха сквозь эту пленку.

Эффект распыления наглядно представлен в видео:

Горелка Бабингтона состоит из нескольких функциональных блоков:
• Топливный — резервуар, насос и трубы для подачи топлива.
• Воздушный, он состоит из компрессора и воздушной трубки.

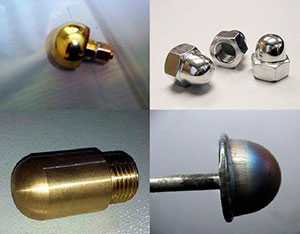

• Полусфера с отверстием малого диаметра, где происходит смешивание воздушной струи с маслом.
• Сопло, направляющее факел пламени в нужном направлении.

Стандартную конструкцию можно доработать своими руками, повысив ее эффективность. Для этого топливный бак оснащают нагревателем, подогревающим масло до начала работы горелки, что позволяет повысить его текучесть. Кроме того, топливный канал, выполненный из металлической трубки, можно обмотать вокруг сопла — таким образом масло будет нагреваться во время работы горелки.

Сопло горелки направляют в котел, где происходит нагрев топливной камеры и водяной рубашки. Также можно использовать устройство для плавки и нагрева металлов.

Достоинства горелки Бабингтона, сделанной своими руками:

• широкий выбор топлива — отработанные машинные масла, смазки любой вязкости, дизельное топливо, мазут, любые растительные масла, в том числе отходы пищевых производств;
• наличие примесей в топливе;
• простота конструкции — ее можно сделать своими руками.

Недостатки:

• сложность настройки горелки, особенно часто проявляющаяся при смене вида топлива;
• запах и грязь — горелку нельзя устанавливать в жилых помещениях, требуется устройство котельной;
• использование горелки связано с открытым пламенем, поэтому необходимо соблюдать противопожарные меры.

В помещении котельной обязательно должен быть порошковый или солевой химический огнетушитель!

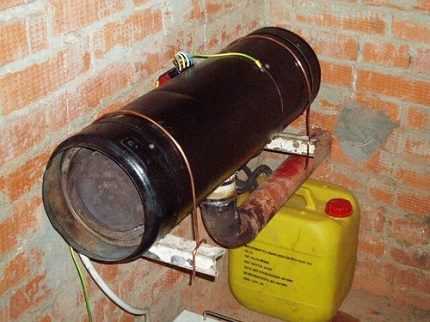

Горелка Бабингтона своими руками

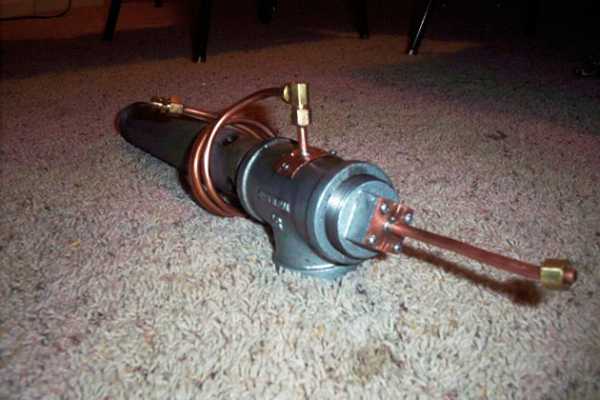

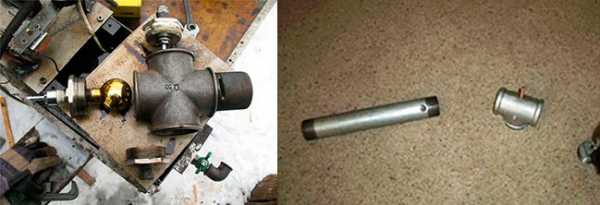

Собрать горелку своими руками можно из простых комплектующих, для этого потребуются:

• • Полый шар или полусфера с такой толщиной стенок, чтобы можно было просверлить отверстие диаметром не более 0,3 мм.Можно использовать любые металлические предметы похожей конфигурации, например, латунную дверную ручку сферической формы, гайки с заглушками. Главное условие — возможность надежного крепления воздуховода.

• Металлическая трубка для подачи сжатого воздуха от компрессора, диаметр — 10-15 мм.
• Компрессор, например, от холодильника, с рабочим давлением 2 атм, максимальным — 4 атм.
• Топливный бак со встроенным ТЭНом на 0,5-1 кВт из металла, не подверженного коррозии.
• Топливный отстойник и трубу для слива излишков масла обратно в бак.
• Медная трубка, диаметр — 10 мм, толщина стенки — 1-1,5 мм для топливного канала.
• Маслонасос от автомобиля или мотоцикла с электродвигателем, чтобы привести насос в действие. Насос желательно оснастить на входе фильтром с крупной сеткой.
• Сопло — сгон длиной 200-400 мм с внешней резьбой в 2 дюйма.
• Крестовина для двухдюймовой металлической трубы с внутренней резьбой.
• Сгон с резьбой на 1 дюйм и переходник 2/1 дюйм для слива излишка топлива в отстойник.
• Переходники и фитинги для подсоединения топливного тракта, воздуховода и сопла.

Подготовка узлов горелки к сборке

1. 1. Основная и самая ответственная задача — сделать отверстие заданного диаметра в сферической форсунке. От его размера зависит мощность горелки. Например, котел тепловой мощностью 10-15 кВт требует горящего факела, получаемого при работе горелки с одним отверстием диаметром 0,2-0,25 мм.Для получения большей мощности не нужно расширять отверстие — это приведет к получению более крупных капель. Лучше сделать 2-4 отверстия диаметром 0,1-0,3 мм с расстоянием между ними 8-10 мм, иначе факелы будут взаимно гаситься.Расход топлива можно рассчитать так: через одно отверстие 0,25 мм распыляется 2 литра отработки в час.

Видео о том, как можно сделать отверстия малого диаметра в металлической полусфере:

1. 1. Бак делают из коррозионно-стойкого металла. В него встраивают ТЭН с терморегулятором, установленным на отключение ТЭНа при температуре 70 градусов Цельсия.
   2. Из того же материала необходимо сделать отстойник топлива, оснащенный трубой с переливом. По этой трубе масло из отстойника будет стекать обратно в бак. Для слива грязи из отстойника можно предусмотреть заглушку в его дне.

• Собирают корпус горелки: к крестовине 2 дюйма в передней части подсоединяют сопло из сгона, затем переходники: сверху для подачи масла, с задней стороны — для воздуха. Снизу к крестовине подсоединяют переходник 2/1 дюйм и сгон, по которому будет стекать излишек масла в отстойник. Переходники выполняют из заглушек с просверленными отверстиями, в которые вставляют трубки топливного и воздушного канала.



Можно изготовить корпус также из тройника, при этом воздуховод заводят в верхнюю часть, предварительно просверлив отверстие нужного диаметра.

• Топливный тракт делают из медной трубки, один конец которой трижды обматывают вокруг сопла, а затем через переходник-заглушку выводят в корпус в верхней части. Топливную трубу подключают к насосу, устанавливают сетчатый фильтр грубой очистки и заводят другой конец тракта в бак. Топливный тракт можно оснастить вентилем. Насос подключают к электродвигателю, работающему от сети 220 В.



• Воздуховод из металлической трубки с одного конца крепят к полусфере с отверстием, предварительно установив переходник-заглушку на нужном расстоянии. Полусфера должна располагаться так, чтобы масло из топливной трубки равномерно стекало на округлую часть форсунки, а потом — в нижнюю часть корпуса и в отстойник. Другую часть воздуховода подводят к компрессору, который также подключают к сети 220 В.
• Поскольку в установке будет целых три потребителя электроэнергии, включение которых производится не одновременно, желательно оснастить горелку пультом управления: установить отдельный тумблер или кнопку для включения ТЭНа и отдельный тумблер для включения компрессора и насоса. При желании можно оснастить пульт световой сигнализацией из диодных ламп.
• Можно оснастить горелку контролёром, автоматически включающим агрегаты в соответствии с выбранным режимом. Электророзжиг реализуют с помощью свечей зажигания, а для гашения горелки достаточно перекрыть подачу масла.



Видео — схема сборки горелки:

Подготовка топлива для горелки

В горелке Бабингтона можно использовать практически любое отработанное масло. Автомобильную отработку с большим количеством посторонних включений фильтруют перед заливкой в бак через сетку и смешивают с более чистым маслом. Масла с незначительным количеством примесей допустимо заливать без подготовки.

При использовании пищевых растительных масел, например, фритюра, рекомендуется отстоять его в течение нескольких часов и аккуратно слить с остатка. Эти масла достаточно текучи при нормальной температуре, поэтому их можно подогревать в баке только в момент запуска горелки. При использовании мазута и других густых материалов их нужно подогревать до температуры от 70 до 90 градусов, иначе насос будет работать с перегрузкой.

В данной статье подробно рассматриваем весь процесс изготовления буржуйки длительного горения: от обустройства фундамента до изготовления дымохода.
Технологию безопасного разбора газового баллона и последующего изготовления из него буржуйки, работающей на дровах, можно посмотреть здесь
О плюсах и минусах печи длительного горения на дровах, сделанной своими руками, читайте: http://gidpopechkam.ru/pechki/dlitelnogo-goreniya-na-drovax.html

Меры безопасности

Горелка на маслах и других ГСП может быть опасна при неправильной установке и эксплуатации, чтобы избежать пожара, нужно соблюдать ряд мероприятий:
• полы и стены из горючих материалов обшивают металлом или асбестовыми листами;
• запас топлива хранят на безопасном расстоянии;
• потеки масла необходимо своевременно удалять;
• электрические элементы установки необходимо тщательно изолировать, чтобы избежать искрения в зоне распыления масла;
• горелку нужно располагать вне досягаемости воздушных потоков и сквозняков.

Горелку с открытым соплом нельзя оставлять без присмотра в работающем состоянии!

Горелка Бабингтона, в отличие от паяльной лампы, переделанной для работы на отработке — надежный и долговечный агрегат, не требующий сложного обслуживания. Достаточно периодически очищать топливную систему, бак и отстойник, продувать воздуховод в холостом режиме, а также следить за исправностью компрессора и масляного насоса. Исправная горелка — надежный и экономичный агрегат с длительным сроком службы.

gidpopechkam.ru

принцип работы и особенности эксплуатации

Установка системы автономного отопления – нелегкая задача. Необходимо рассмотреть все возможные варианты топливных котлов, отсечь неприемлемые. Потом, из оставшихся, выбирать самый подходящий, то есть, обеспечивающий ваши запросы и потребности по максимуму. Достаточно популярны в некоторых регионах котлы на солярке. Их называют еще дизельными или жидкотопливными.

Достоинства

Один из вариантов отопления частных домов – котел на дизельном топливе. Система привлекательна по нескольким причинам:

• Оборудование недорогое. Дешевле могут быть только котлы на ТЭНах, да и то не все. Но недороги только самые простые котлы с одноступенчатой горелкой. Стоимость более сложных моделей с высокопроизводительными моделируемыми горелками уже немалая. Зато такое оборудование более экономично и имеет гораздо более продолжительный срок эксплуатации.
• Установить дизельный котел для дома можно без согласования в пожарной инспекции (это требуется, но практически не выполняется, как и в случае с твердотопливными котлами).
• При установке не обязательно делать полноценный дымоход. Специфика устройства котла на солярке такова, что продукты горения под приличным давлением улетают в невысокую трубу. Для отвода дыма необходимо вывести сэндвич трубу от котла в стену, затем немного ее поднять, верхушку оснастить металлическим зонтом, чтобы не попадали внутрь осадки. Вот и весь дымоход.

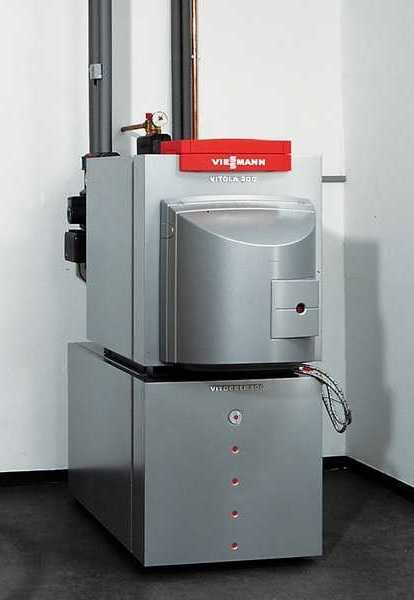

  Котлы на жидком топливе бывают бытовые и промышленные

Современные котлы имеют автоматику, которая следит за работой системы. Но оставлять такие котлы без присмотра можно часов на 8-12. Более продолжительное отсутствие возможно при настроенной системе оповещения. Такая возможность есть у современной автоматики. В этом случае при возникновении аварийных ситуаций (погас котел и т.п.) на указанный номер телефона приходит СМС сообщение о возникшей проблеме. Стоит это оборудование немало. К тому же, если вы планируете использовать котел на солярке для дачи, будьте готовы, что несколько раз отопительный сезон вам придется наведаться на участок, чтобы запустить остановившуюся систему. Достаточно часто забиваются горелки, пропадает электричество или случаются другие нештатные ситуации, из-за которых котел отключается.

Недостатки котлов на солярке

Недостатков у котлов на светлом печном топливе (так правильно называть его) немало:

• Для установки требуется отдельное помещение, отвечающее определенным требованиям.
• Нужен немалый резервуар для солярки. В него желательно перед сезоном залить всю норму на сезон. Имея некоторые данные, можно просчитать расход топлива дизельного котла на отопление. Если основываться на общепринятых усредненных нормах расчета мощности отопительного оборудования, на обогрев здания в 150 м² требуется котел на 15 кВт (в средней полосе России для домов среднего утепления). Если мощность горелки составляет 0,1 (данные есть в паспорте котла), то за один час работы на полную мощность расходоваться будет 1,5 литра топлива (15 кВт*0,1 = 1,5 литра). В день уйдет 36 литров. Если учесть, что для средней полосы России на полную мощность котел должен работать 120 дней, то  расход за сезон – 36*120=4320 литров. Емкость такого объема потребуется для обеспечения годовой потребности в жидком топливе. Но обычно резервуары берут с запасом. В данном случае нужна будет емкость на 5000 литров. Есть еще одна возможность – установить меньший резервуар, но заправлять его чаще.

  Один из недостатков дизельных котлов — большой расход топлива

• Из приведенных выше расходов ясно виден один из основных недостатков котлов на солярке: отопление получается дорогое. Пусть солярка используется специальная и она на 20-30% дешевле автомобильной, но 4320 литров на год будут стоить очень и очень немало. Даже отопление на электричестве стоит дешевле, тем более с новыми экономичными котлами. Эта проблема сводится практически на нет, если использовать отработанное дизельное топливо, но тогда требуется другая горелка.
• Есть у котлов на жидком топливе еще одна неприятная особенность: они сильно шумят при работе. Это еще одна причина, по которой приходится устраивать отдельную котельную (первая — сильный запах).
• Низкий КПД – достаточно серьезная проблема. У электрокотлов КПД обычно выше 90%, у дизельных, особенно старых моделей — 75-85%. Новые модели гораздо более производительны и экономичны: производители понимают, что такое отопление далеко не самое выгодное и постоянно улучшают оборудование. Так котлы CTC Okotherm Unit имеют КПД 98%, но стоимость у них немалая.

Современные отопительные котлы на жидком топливе имеют специальной цилиндрической формы камеру сгорания, теплообменник из нержавейки или чугуна. Для лучшей теплоотдачи и увеличения КПД разрабатывают теплообменники так, чтобы теплоноситель для водяных котлов или воздух для воздухонагревателей, несколько раз проходил по нагретым дымоходным трубам.

Принцип действия

Работают они практически так же, как и на газе: в форсунку подается под давлением горючее, которое разбрызгивается и воспламеняется. Отличается конструкция форсунки.

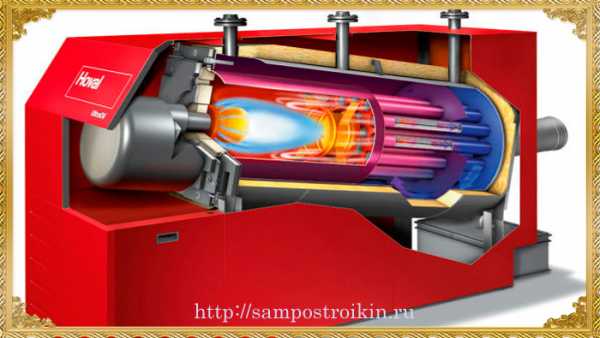

Внутреннее строение жидкотопливного котла

Основные конструктивные элементы:

• Камера сгорания. Их формы разрабатываются каждой фирмой. Они стремятся добиться более высокого КПД, но подавляющее большинство бытовых котлов на солярке имеет цилиндрическую топку.
• Теплообменник. Тут формы могут быть разнообразными. Есть теплообменники из нержавейки, чугуна, меди, стали.
• Дизельная горелка. Определяет эффективность работы котла и полноту сгорания топлива.
• Автоматика. Регулирует уровень теплоотдачи, согласуя работу всех узлов и отслеживая заданные параметры.
• Топливный насос – обеспечивает подачу топлива в горелку.

Если камера сгорания, теплообменник и автоматика выбираются в момент покупки и потом или не меняются вовсе (топка) или очень редко (автоматика), то топливный насос и дизельная горелка могут меняться для повышения эффективности системы. С насосами все более-менее понятно. Он должен обеспечивать требуемое давление и быть надежным.

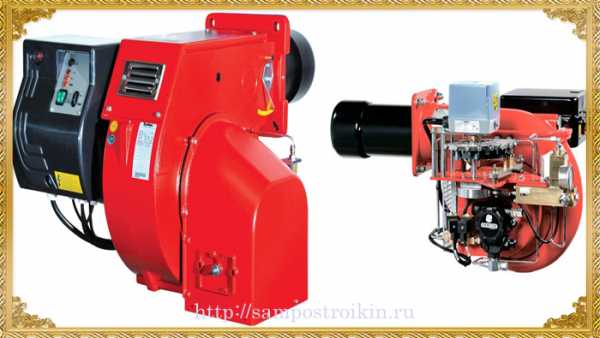

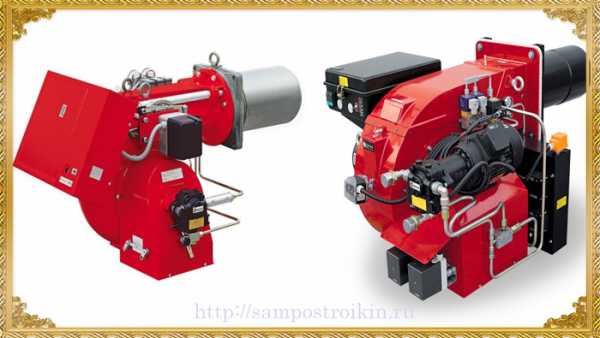

Дизельные горелки – сложные устройства, которые обеспечивают работоспособность всей системы. Их можно менять и ставить изделия разных фирм. Давайте рассмотрим как они работают и чем отличаются.

Принцип работы горелки

Горелка – это, как правило, съемный узел и поставить вы можете любой, параметры которого отвечают мощности котла. Рекомендуют мощность горелки брать с запасом 10-15%  относительно мощности котла. Это даст возможность более плавно регулировать ее работу.

При помощи этого узла происходит распыление топлива на мелкие капли. За размеры капель и их направленность отвечает форсунка. Далее топливная взвесь смешивается с подаваемым вентилятором воздухом, а потом подается в камеру сгорания. Получается, что именно горелка отвечает за максимальное использование топлива.

Если рассматривать процесс сгорания подробно, происходит все следующим образом:

• Насос подает на горелку топливо. Причем отбирается только нужное его количество, а избыток возвращается в бак.
• Перед подачей на форсунку топливо разогревается (не во всех моделях есть эта ступень), затем фильтруется и поступает на сам распылитель.
• В камеру сгорания подается одновременно поток воздуха и топливная взвесь.
• Регулировка интенсивности процесса происходит при помощи лопаток специальной формы, которые создают вихревые потоки топливной взвеси и воздуха.
• Расположенные перед грелкой электроды поджигают смесь.

  Котел на солярке. Принцип действия горелки

Типы горелок

Горелки могут быть трех видов: одноступенчатые, двухступенчатые и регулируемые. Самые простые – одноступенчатые. Они работают постоянно в одном режиме – на 100% мощности. Двухступенчатые могут работать в двух положения: на полную мощность и вполовину.

Самый дорогостоящие, но и самый эффективные и экономичные – регулируемые. Под управлением автоматики они потребляют то количество горючей смеси, которое необходимо для поддержания заданной температуры. При их использовании значительно сокращая расход топлива в дизельном котле.

Для создания мелкодисперсной пыли требуется подавать топливо на распылитель под большим давлением – это обеспечивается насосом. С другой стороны работает вентилятор, нагнетающий поток воздуха и обеспечивающий требуемый уровень насыщения топливной взвеси кислородом.

Различают еще горелки по типу устройства, обеспечивающего требуемое давление:

• вентиляторные горелки  для создания давления используют вентилятор;
• наддувные – используются мощные турбины, за счет чего повышается давление, капли получаются мельче и топливо сгорает полнее.

Выбор форсунки

Но это еще не все. Нужно правильно выбрать форсунку для горелки. Для правильной и эффективной работы дизельного котла правильный подбор форсунки очень важен. От качества распыления зависит КПД теплового агрегата, полнота сгорания топлива. Ведь форсунка распыляет топливо перед подачей его в камеру сжигания.

В паспорте к котлу есть угол распыла, который определяется формой камеры сжигания, мощностью агрегата и еще несколькими параметрами. В каждой конструкции и модели котла он может отличаться. Форсунка подбирается под это значение. Главное, чтобы на выходе топливо распылялось в виде конуса, а его угол соответствовал указанному в паспорте котла.

Экономичность котла во многом зависит от горелки

При неправильной работе горелки топливо сжигается неэффективно, часть его оседает в виде сажи на стенках теплообменника. Сажа — отличный теплоизолятор и небольшое ее количество значительно снижает эффективность работы. Так слой сажи в 1 мм снижает КПД почти вдвое.

Если у вас внутри топки есть сажа, дым из трубы идет сизый, увеличился расход топлива, а температура упала, самая вероятная причина — засорилась форсунка. Чтобы вернуть прежнюю эффективность работы, необходимо снять распыляющий узел, вынуть фильтр форсунки и промыть его неабразивными моющими средствами. После просушки поставить фильтр, а затем всю горелку на место. Если котел работает все равно недостаточно эффективно, скорее всего, требуется замена форсунки (в среднем – раз в год).

Монтаж дизельного котла

Монтаж дизельного котла — несложный. Важно правильно выставить и обеспечить правила пожарной безопасности

Требования к помещениям, где будет стоять котел на дизельном топливе, достаточно жесткие, но не запредельные. При установке аппарата мощностью до 150 кВт (отапливать в среднем можно 1500 м²) помещение должно иметь следующие габариты:

• объем не менее 15 м^3;
• высоту потолков не ниже 2 м.

В помещении обязательно должна быть вентиляция и, как минимум, одно окно. Внутренняя отделка котельной должна быть негорючей (и стены и пол). При расположении помещения в подвале дополнительно требуется оборудованный пожарный выход.

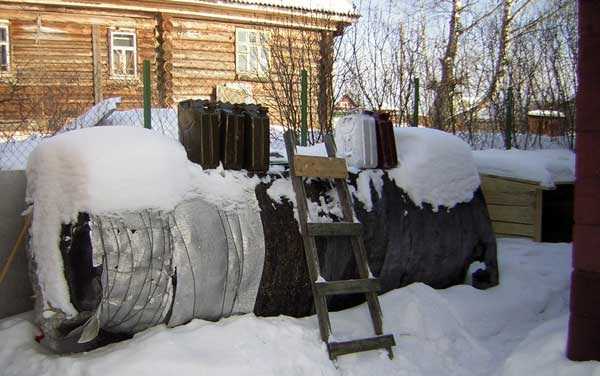

Емкость для топлива можно располагать в том же помещении, или закопать на улице. Соединяют котел и емкость трубами, обычно медными.

Есть в использовании жидкого топлива еще несколько моментов, которые требуется учесть. Котельная должна отапливаться, так как при понижении температуры ниже +5^oC солярка начинает густеть.  Она хуже течет, сгущаются парафины, которые мгновенно забивают горелку, останавливая систему. Выходы есть такие:

• отапливать котельную;
• установить на входе горелки фильтр;
• использовать зимнее топливо или добавлять специальные присадки самостоятельно.

Из опыта использования дизельных котлов можно посоветовать следующие усовершенствования, которые повышают качество работы системы:

• Если в вашем котле нет функции разогрева топлива перед подачей в горелку, следует тщательно провести теплоизоляцию резервуара для топлива и обеспечить его отопление. Греть до высоких температур не нужно. Все что требуется – поддерживать температуру на уровне +5^oC. При нормальном утеплении на этой уходит порядка 100 Вт в час. Совсем немного.
• Если покупаете котел импортного производства, или поставьте на входе дополнительный фильтр, или поменяйте «родной». Те, которые идут в комплекте, рассчитаны на европейское топливо, а не на отечественное. Они просто очень быстро забиваются и система останавливается.

Обзор производителей

Производителей дизельных котлов множество. Есть отечественные, из ближнего, дальнего зарубежья. Предложений столько, что выбрать трудно. В таком случае принято ориентироваться на самые популярные.

Дизельные котлы Kiturami (Китурами)

Удобны для отопления дач и домов с нерегулярным проживанием. Работают автономно, используется туброциклонная горелка – одна из последних разработок, которая позволяет экономить топливо. Есть возможность контролировать как температуру в помещении, так и температуру теплоносителя, встроена система самодиагностики.

Мощность котлов на дизельном топливе Kiturami (Китурами) от 10,5 до 34 кВт, расход топлива от 1,13 литр/час до 4,3 литр/час. Есть двухконтурные модели, с возможной подачей горячей воды от 3,8 литра/мин до 20 литр/мин.

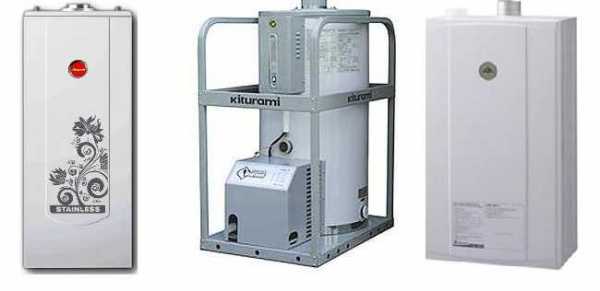

Дизельные котлы Kiturami (Китурами)

Котлы «Будерус»

Кампания Buderus (Будерус) выпускает котлы на дизельном топливе из стали и чугуна. Популярны чугунные котлы модели Logano G  (Логано) . Есть мощностью от 25 кВт до 95 кВт. В другой линейке есть более мощные до 1200 кВт.

Работают на стандартном дизельном топливе или на горючем с пониженным содержанием серы. Интересны тем, что в модификации Unit горелки оптимизируют топливную смесь, добиваясь почти полного сгорания газа, что уменьшает образование сажи и количество выбросов. Эти агрегаты имеют простое управление, легкую установку требуемых параметров работы. Интересна может быть возможность расширения функционала автоматики путем установки дополнительных модулей (не нужно менять блок автоматики в целом, а лишь докупить блок, который обеспечивает интересующие вас функции).

Котлы «Будерус» на дизельном топливе

Стальные котлы Buderus Logano S выпускаются только промышленных мощностей – от 450 кВт мощности. Это промышленные агрегаты работать могут на двух видах горючего — газе и жидком топливе.

Navien

Корейские дизельные котлы Navien (Навьен ), выполнены в виде прямоугольника. Их дизайн больше похож на европейский. Отличительная черта —  небольшие габариты.

В котлах с маркировкой Navien KG имеется предварительный подогрев топлива перед подачей в форсунку. Наддувной вентилятор подает топливо под достаточно высоким давлением, чем обеспечивается также эффективное удаление продуктов горения в дымоход. Теплообменник из нержавейки, и адаптированный под российское топливо фильтр, который имеет сменные картриджи для простой и быстрой очистки или замены. Пульт управления русифицированный, автоматика защищена специальной микросхемой на входе, которая позволяет котлу работать без сбоев при параметрах сети 230 В ±30%.

Потому котлы на жидком топливе Navien достаточно популярны: производители учли многие особенности сетей нашей страны. Мощность от 13 кВт до 40 кВт, расход топлива от 1,46 литр/час до 4,65 литр/час, производительность по горячей воде – до 22,9 литр/мин

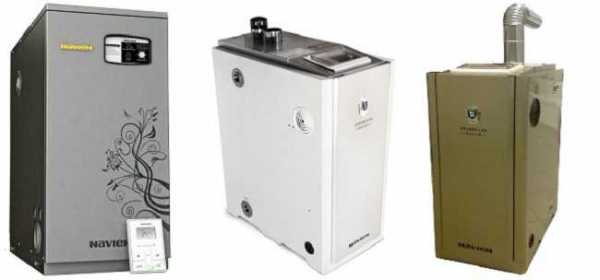

Дизельные котлы Navien

Saturn (Сатурн)

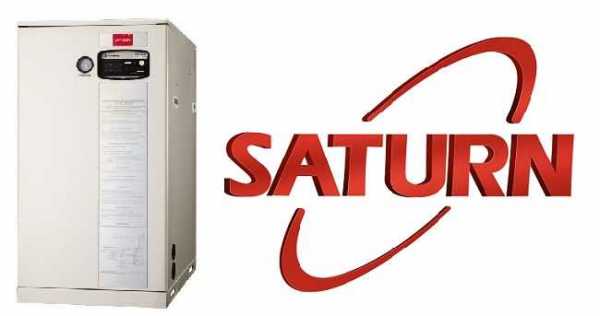

Котлы Saturn (Сатурн) – агрегаты еще одной корейской фирмы. Работают на дизельном топливе и керосине, использовать отработанное топливо производители не советуют. Отличаются наличием медного теплообменника (труба длиной 20 метров и диаметром 15 мм). Радуют обладателей тихой работой, минимальными размерами. Их можно ставить в жилом помещении. Мощность дизельных котлов Saturn (Сатурн) от 13,5 кВт до 35 кВт, расход топлива от 2,01 литр/час до 4,54 литр/час.

Котлы на жидком топливе Saturn (Сатурн)

Если сравнить с котлами Navien, налицо больший расход топлива на отопление при практически тоже мощности оборудования.

Котлы на жидком топливе Ferroli

Ferroli выпускает битопливные котлы. Они работают на газе и/или на жидком топливе. Корпус и теплообменник – чугунные. Корпус изолирован слоем стойкого к температурам материала. В модели GN2 N выпускается мощностью от 106 кВт до 252 кВт, масса от 360 кг до 780 кг.

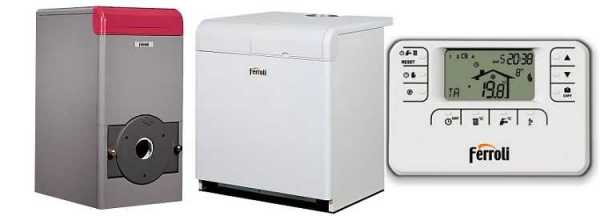

Котлы на жидком топливе Ferroli

Чугунные котлы модели GF N работают на твердом и жидком топливе. Мощность котлов этой линейки от 12,7 кВт до 27,5 кВт. Оборудованы системой защиты от перегрева и предохранительным клапаном, в топке можно сжигать как крупные, так и мелкие куски древесины, переключать ее в режим «жидкого топлива». Эти модели только одноконтурные (воду не греют).

В принципе, уже из этих марок можно выбрать оборудование для любых условий и потребностей, а их на рынке еще не один десяток, а может, и не одна сотня. Так что вооружитесь терпением, и выбирайте. Удачи!

teplowood.ru

Дизельная горелка для котла отопления: устройство, подбор и настройка

Дизельная горелка позволяет полностью перевести котел отопления на дизельное топливо или сделать его дополнительным видом топлива к уже используемому углю, дровам, газу. Сейчас разрабатывается и выпускается широкий ассортимент горелок с различными характеристиками и степенью автоматизации.

Горелка De Dietrich

Предстоит выбрать оптимальный вариант по параметрам и типу работы, и в этом поможет подробный обзор, представленный в данной статье, который пояснит, какие моменты следует учитывать в первую очередь, как монтируется и настраивается дизельная горелка для котла отопления.

Устройство

Дизельные горелки для котлов отопления или теплогенераторов – это устройства, которые создают условия для сжигания дизтоплива в условиях, приближенных к идеальным для получения максимальной тепловой отдачи.

Современные горелки – это чаще монофакельные устройства, приспособленные для установки в большинство котлов отопления без существенных доработок. Они могут использоваться как основной источник тепла или в дополнение к газовой горелке, в составе твердотопливных котлов, работающих на дровах, угле и т.д.

Компоненты горелки:

• фильтр;
• топливный насос;
• вентилятор;
• камера подготовки топливной смеси;
• форсунка.

Сжигается в горелке подготовленная топливная смесь. Дизтопливо подается под высоким давлением и распыляется форсунками для качественного смешивания с воздухом. Подача воздуха осуществляется принудительно с помощью вентилятора.

Строго сбалансированная автоматика и камера сгорания специальной формы поддерживает горение дизельного топлива с самой высокой температурой.

Дополнительно в конструкции некоторых грелок предусмотрен глушитель, чтобы снизить шум работающего устройства.

Точнее подбирается материал и форма корпуса, форсунки и конструкция вентилятора так, чтобы снизить шумовой фон, который у дизельной горелки достаточно высокий.

Раскаленные продукты горения поступают в камеру котла с теплообменными поверхностями или в воздуховод для направленной целевой подачи. Обязательно наличие дымохода, через который продукты горения окончательно будут выведены наружу.

Принудительная тяга формируется вентилятором горелки, а также заслонками и вентиляторами, установленными на котле отопления.

Устройство горелки

Бывают горелки:

• одноступенчатые;
• двухступенчатые;
• модулируемые.

Одноступенчатые дизельные горелки работают только в одном режиме на максимальной мощности. Это горелки для маломощных и средних по производительности котлов отопления и теплогенераторов.

Достаточно включать и выключать попеременно горелку, чтобы поддерживать температуру теплоносителя в заданном диапазоне с минимальной амплитудой колебания. Чаще всего имеется в виду, что грелка будет включаться при остывании теплоносителя примерно на 3-5 градусов.

Двухступенчатые горелки могут работать на максимальной мощности и на уровне 50-60%. Степень автоматизации определяет возможность горелки переходить между установками в ходе работы или же только после полного выключения горелки.

Когда расход со стороны потребителя тепла снижается, выгоднее перевести горелку в режим половинной мощности, чтобы сгладить колебания температуры и сбалансировать частоту срабатывания горелки. Однако это актуально для котлов и теплогенераторов, начиная с мощности свыше 80 кВт.

Модулируемые горелки имеют более двух режимов работы с шаговым изменением мощности горения. В виду высокой конструктивной сложности горелки и блока автоматизации модулируемые горелки востребованы только для котлов высокой мощности.

Средства автоматизации в дизельной горелке представлены:

• датчиком пламени;
• модулем управления вентилятором;
• (опционально) модуль контроля горения;
• (опционально) очистка камеры сгорания до и после рабочего цикла.

Данного набора достаточно, чтобы поддерживать работу устройства и следить за безопасностью.

В случае любой внештатной ситуации грелка прекращает подготовку и подачу топливной смеси и сигнализирует о проблеме.

Горелка Giersch

Дизельная горелка – это энергозависимое устройство. Для подачи топлива используется электрический насос, чаще на зубчатом колесе, для нагнетания воздуха используется электрический вентилятор, а схема управления и автоматизации чаще сработана на микроконтроллере, который так же требует стабильного и постоянного питания.

Энергопотребление дизельной горелки может существенно варьироваться от 400 Вт до нескольких киловатт, что особенно важно уточнить перед окончательным выбором.

Для беспрерывной работы котла с дизельной горелкой важно предусмотреть бесперебойную подачу электроэнергии от аккумуляторов, для чего используются ИБП средней и высокой мощности.

Модели бесперебойных блоков питания лучше подбирать с теми же особенностями и характеристиками, как и для газового котла, в которых на выходе формируется правильный синусоидальный ток с минимальным отклонением.

Как подобрать

Акцентировать внимание во время выбора необходимо на следующие характеристики:

• тепловая мощность;
• массовый расход топлива;
• производительность насоса, мощность всасывания;
• потребляемая мощность.

Тепловая мощность – основной параметр, по которому предстоит подобрать горелку для котла отопления. Указывается она в киловаттах и отображает количество тепла, выделяемого в ходе сжигания топлива.

Дизельные горелки выпускаются с определенными предустановками с оптимальным тепловыделением. Однако во время настройки перед запуском в эксплуатацию фактическую мощность можно настраивать в широком диапазоне, подбирая:

• форсунку;
• давление топливного насоса;
• количество подаваемого воздуха.

При выборе важно уточнить весь возможный диапазон изменения мощности горелки, что легко определить по таблице в технической документации.

Массовый расход топлива зависит в первую очередь от установок тепловой мощности горелки и качества самого устройства. Уточнить расход можно в той же таблице, где указаны параметры для наладки.

Производительность насоса определяет, с какой глубины устройство сможет самостоятельно подавать дизельное топливо. Если бак с дизтопливом располагается на уровне с самой горелкой, то мощность всасывания может быть небольшой.

Для заглубленных подземных хранилищ особенно важно уточнить максимальную глубину, с которой насос сможет поднять топливо, даже учитывая его повышенную вязкость при относительно низких температурах.

Потребляемая мощность определяет количество электроэнергии, которое потребуется для работы вентилятора, запальника и блока управления горелки.

Настройка и регулировка

Купить и установить горелку на котел отопления – это только начало. Необходимо провести точную настройку дизельной горелки с установкой таких параметров, как:

• требуемая тепловая мощность;
• расход топлива;
• количество подаваемого воздуха;
• качество сгорания топлива;
• количественные соотношения О2, СО, СО2, NOx в выхлопе горелки.

Последовательность действий по установке и настройке газовой горелки следует уточнять в инструкции и неуклонно следовать рекомендациям производителя, а лучше доверить всю операцию профессионалу.

Примерный порядок действия таков:

1. Распаковывается грелка. Проверяется целостность оборудования и комплектация всех необходимых элементов;
2. В котле отопления подготавливается отверстие в камере сгорания в соответствии с трафаретом для дизельной горелки, насверливаются отверстия под крепление фланца горелки;
3. Закрепляется фланец горелки через специально прокладку, входящую в комплект;
4. Горелка устанавливается поверх фланца, соблюдая ориентацию стыков и фиксирующих болтов. Крепежные элементы затягиваются с усилием;
5. Снимается звукоизолирующий защитный кожух горелки. Демонтируется основной функциональный модуль горелки. Снимается диффузор, открывая доступ к месту установки форсунки;
6. По таблице в инструкции подбирается под требуемую мощность номер форсунки, давление топливного насоса. Выбранная форсунка устанавливается в свое посадочное место вместо заглушки. Устанавливается на место диффузор и настраивается позиция электродов зажигания;
7. В точке подключения прямого и обратного топливного шланга к насосу выкручиваются заглушки, закручиваются ниппеля (важно правильно ориентировать их согласно инструкции) через прокладки из комплекта и шланги. Последние укладываются по заведомо предусмотренным каналам на одну из сторон корпуса горелки для удобного вывода в направление бака с дизтопливом;
8. Подключается электропитание. Чаще для этого используется специальный разборной разъем из комплекта оборудования с удобными клеммными соединениями;
9. Манометр подключается к соответствующему патрубку вместо заглушки для настройки давления топливного насоса. В дымоходе на расстоянии примерно в 20-30 см от котла насверливается отверстие для газоанализатора и устанавливается датчик;
10. Опустив шланги в емкость с топливом, вручную прокачивается насос. Выполняется пробный запуск на заводских предустановках;
11. Настраивается давление, создаваемое топливным насосом, количество подаваемого воздуха в камеру подготовки топливной смеси и для тонкой настройки вторичная подача воздуха положением диффузора. Выставляется по показаниям газоанализатора параметры горелки для достижения оптимальных концентраций СО, СО2, О2 в выхлопе. Значения следует уточнять в инструкции к горелке.

Процесс установки и пробного запуска горелки не занимает много времени, примерно два-три часа, зато настройка по газоанализатору может занять еще столько же время.

Это важный и ответственный этап для регулировки работы оборудования с максимальным КПД и качественным прогоранием топлива.

Производители

Lamborghini

Подразделение Lamborghini Calor создано изначально для производства горелок для котлов и климатического оборудования. С известной маркой сверхдорогих спорткаров производство горелок объединяет общая история создания одним и тем же человеком – Ферруччо Ламборгини, и неизменно высокое качество исполнения.

Горелка Lamborghini Eco

Дизельные горелки Lamborghini получили широкое распространение по всему миру и часто ставятся в качестве основного примера как эталон. Для бытовых котлов отопления предусмотрено четыре серии: Fire, Eco, Eco/2, Eco ST с мощностью от 15 кВт до 100.

Модели Eco 10 (15, 20, 30) рассчитаны на мощность до 350 кВт.  Это одноступенчатые дизельные горелки с предварительным подогревом или без него и полностью автоматизированной работой. Особенное внимание в бытовых моделях уделено подавлению шума работающего устройства, для чего разрабатывается специальные шумоподавляющие корпуса.

Elco

Компания Elco на данный момент входит в группу Ariston. Изначально производство дизельных горелок было положено в 1992 году, так что наработка качества и производительности устройств длится уже более 20 лет. Основной упор делается на производство и распространение мощных промышленных горелок с теплоотдачей до 45 МВт.

Горелка Elco VG

Для бытовых нужд выпускаются моноблочные одноступенчатые горелки отопительной серии с производительностью до 2 МВт. Модели для работы на дизельном топливе и газе одновременно обозначаются маркировкой VGLx.y, только для дизельного топлива – VLx.y, где вместо “x” указывается тип платформы, а y – производительность в киловаттах.

Baltur

Итальянская компания с широким ассортиментом дизельных горелок для бытового и промышленного применения. Для бытового применения подойдут серии одноступенчатых и двухступенчатых горелок BTL, RiNOx и SPARK. Простой вариант для домашнего котла отопления это горелки BTL мощностью 16-310 кВт с оптимальным набором автоматизации.

Дизельная горелка Baltur BTL 10

В серии RiNOx основное внимание уделено пониженному содержанию NOx в выхлопе, а диапазон мощности ограничен 19-190 кВт. Большую мощность позволяет развить серия SPARK с верхним пределом в 391 кВт.

Ferroli

Итальянская компания специализируется в основном на производстве готовых газовых котлов отопления.

Горелка Ferroli Sun

Предлагает также в ограниченном ассортименте дизельные одноступенчатые горелки SUN G3R (G6, G10) и двухступенчатые SUN G20/30, SUN G50/70 для бытовых котлов. Мощность грелок от 36 кВт до 1 МВт.

udobnovdome.ru
