5. Общие правила выполнения документации
ГОСТ 21.1101−2013 «СПДС. Основные требования к проектной и рабочей документации»
5. Общие правила выполнения документации
5.1. Общие положения
5.1.1. При выполнении проектной и рабочей документации, а также отчетной технической документации по инженерным изысканиям для строительства следует руководствоваться положениями стандартов СПДС и ЕСКД.
Перечень стандартов ЕСКД, подлежащих учету при выполнении графической и текстовой документации для строительства, приведен в таблице Д. 1 (приложение Д).
5.1.2. Документацию, как правило, выполняют автоматизированным способом на бумажном носителе (в бумажной форме) и/или в виде ДЭ.
Документы одного вида и наименования, независимо от способа выполнения, являются равноправными и взаимозаменяемыми. Взаимное соответствие между документами в электронной и бумажной формах обеспечивает разработчик.
Общие требования к электронным документам — по ГОСТ 2.051.
5.1.3. В графических документах изображения и условные обозначения выполняют линиями по ГОСТ 2.303. Допускается применение линий других типов, наименования, начертание, толщина и основные назначения которых устанавливаются в соответствующих стандартах СПДС.
5.1.4. В графических документах условные обозначения следует выполнять в основном черным цветом. Некоторые условные обозначения или их отдельные элементы допускается выполнять другими цветами. Указания о цвете условных обозначений приводятся в соответствующих стандартах СПДС. Если цвета условных обозначений, применяемых на чертежах и схемах, не установлены в стандартах, их назначение указывают на чертежах.
В подлинниках, предназначенных для изготовления черно-белых копий, цветные условные обозначения и их элементы следует выполнять черным цветом.
5.1.5. При выполнении графических документов применяют шрифты по ГОСТ 2.304, а также другие шрифты, используемые средствами вычислительной техники, при обеспечении условий доступности этих шрифтов пользователям документов.
При выполнении текстовых документов рекомендуется использовать гарнитуру шрифта Arial или Times New Roman.
5.1.6. Чертежи выполняют в оптимальных масштабах по ГОСТ 2.302 с учетом их сложности и насыщенности информацией.
Масштабы изображений на чертежах не указывают, за исключением чертежей изделий и других случаев, предусмотренных в соответствующих стандартах СПДС. В этих случаях масштабы указывают в круглых скобках непосредственно после наименований изображений в соответствии с ГОСТ 2.316 (пункт 4.19).
5.1.7. Чертежи на бумажном носителе и электронные чертежи (2D) могут быть выполнены на основе электронной модели (3D) здания или сооружения (ГОСТ 2.052).
5.1.8. Содержательная и реквизитная части ДЭ должны соответствовать требованиям стандартов СПДС и ЕСКД.
5.1.9. Структура и состав реквизитов ДЭ должны обеспечивать его обращение в рамках программных средств (отображение, внесение изменений, печать, учет и хранение в базах данных, а также передачу в другие автоматизированные системы) с соблюдением при этом нормативных требований по оформлению документов.
5.1.10. На рассмотрение, согласование, экспертизу и утверждение представляют копии документов проектной и рабочей документации, скомплектованные, как указано в 4.1 и 4.2.
5.1.11. Форма представления документов проектной и рабочей документации (бумажная или электронная), если она не указана в задании на проектирование, определяется разработчиком по согласованию с заказчиком. Допускается включать в состав проектной и рабочей документации документы в различных формах представления.
5.1.12. Правила передачи документации на электронных носителях, в том числе номенклатуру и формы необходимых учетных и отчетных документов, устанавливают в стандартах организации, разработанных на основе ГОСТ 2.051, ГОСТ 2.511 и ГОСТ 2.512.
5.1.13. Перечень сокращений слов, допускаемых в графических документах, составлен в дополнение к ГОСТ 2.316
и приведен в таблице Е.1 (приложение Е).5.2. Основные надписи
5.2.1. Каждый лист графического и текстового документа, как правило, оформляют основной надписью и дополнительными графами к ней. Формы основных надписей и указания по их заполнению приведены в приложении Ж.
Примечание — Основными надписями не оформляют текстовые документы, выполняемые в соответствии с 4.1.8, сметы и т.п.
Основную надпись располагают в правом нижнем углу листа.
На листах формата А4 по ГОСТ 2.301 основную надпись располагают вдоль короткой стороны листа. Для текстовых документов в табличной форме допускается, при необходимости, располагать основную надпись вдоль длинной стороны листа.
5.2.2. Содержание, расположение и размеры граф основной надписи, дополнительных граф к ней, а также размеры рамок должны соответствовать:
— на листах основных комплектов рабочих чертежей и листах графической части проектной документации — форме 3;
— на первом листе чертежей строительных изделий — форме 4;
— на первых или заглавных* листах текстовых документов и первых листах эскизных чертежей общих видов нетиповых изделий, оформляемых в виде выпуска, — форме 5;
* Для текстовых документов, выполняемых с титульным листом и оформляемых основными надписями, заглавным является следующий лист после титульного листа.
— на последующих листах чертежей строительных изделий, текстовых документов и эскизных чертежей общих видов — форме 6.
Допускается первый лист чертежа строительного изделия оформлять основной надписью по форме 5.
5.2.3. Если некоторые текстовые документы (например, спецификацию оборудования, изделий и материалов) выпускают без титульного листа, то в этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.
При оформлении основного комплекта рабочих чертежей отдельными документами документы, содержащие сплошной текст и/или в виде таблиц (например, общие данные, кабельный журнал и т.п.), оформляют как текстовые документы. В этом случае первый лист документа оформляют основной надписью по форме 3, последующие — по форме 6.
5.2.4. В отчетной технической документации по результатам инженерных изысканий применяют основную надпись:
— на листах графических документов, используемых в проектировании в качестве основы, — по форме 3;
— на первых листах других графических и текстовых документов — по форме 5, на последующих листах — по форме 6.
5.2.5. Основную надпись, дополнительные графы к ней и рамки выполняют сплошными толстыми основными и сплошными тонкими линиями по ГОСТ 2.303.
5.2.6. Таблицу изменений в основной надписи (графы 14 — 19) при необходимости допускается продолжать вверх или влево от основной надписи. При расположении таблицы изменений слева от основной надписи наименования граф 14 — 19 повторяют.
5.2.7. Расположение основной надписи и дополнительных граф к ней, а также размеры рамок на листах приведены на рисунках И.1 и И.2 (приложение И).
5.2.8. Расположение и размеры дополнительных граф для идентификации ДЭ проектная организация устанавливает самостоятельно.
5.2.9. Допускается дополнительно идентифицировать проектные документы с применением штрих-кода.
При этом в качестве реквизитов штрих-кода следует использовать обозначение документа, номер версии и обозначение формата документа. Дополнительно могут быть использованы код страны, код организации-разработчика и другие реквизиты.
Штрих-код рекомендуется размещать в правом нижнем углу листа над основной надписью.
5.3. Координационные оси
5.3.1. На изображениях здания или сооружения указывают координационные оси его несущих конструкций, предназначенные для определения взаимного расположения элементов здания или сооружения и привязки здания или сооружения к строительной геодезической сетке или разбивочному базису.
5.3.2. Каждому отдельному зданию или сооружению присваивают самостоятельную систему обозначений координационных осей.
Координационные оси наносят на изображения здания, сооружения тонкими штрихпунктирными линиями с длинными штрихами, обозначают в кружках диаметром 6 — 12 мм арабскими цифрами и прописными буквами русского алфавита (за исключением букв: Ё, 3, Й, О, X, Ц, Ч, Щ, Ъ, Ы, Ь) или, при необходимости, буквами латинского алфавита (за исключением букв I и О).
Пропуски в цифровых и буквенных (кроме указанных) обозначениях координационных осей не допускаются.
Цифрами обозначают координационные оси по стороне здания и сооружения с большим количеством осей. Если для обозначения координационных осей не хватает букв алфавита, последующие оси обозначают двумя буквами.
Пример — АА, ББ, ВВ.
5.3.3. Последовательность обозначений координационных осей принимают по плану, как показано на рисунке 1а: цифровые оси — слева направо, буквенные оси — снизу вверх или как показано на рисунках 1
5.3.4. Обозначение координационных осей, как правило, наносят по левой и нижней сторонам плана здания и сооружения.
При несовпадении координационных осей противоположных сторон плана в местах расхождения дополнительно наносят обозначения указанных осей по верхней и/или правой сторонам.
5.3.5. Для отдельных элементов, расположенных между координационными осями основных несущих конструкций, наносят дополнительные оси, которым присваивают обозначение в виде дроби, в числителе которой указывают обозначение предшествующей координационной оси, а в знаменателе — дополнительный порядковый номер в пределах участка между смежными координационными осями в соответствии с рисунком 1г.
Допускается координационным осям фахверковых колонн присваивать цифровые и буквенные обозначения в продолжение обозначений осей основных колонн без дополнительного номера.
5.3.6. На изображении повторяющегося элемента, привязанного к нескольким координационным осям, координационные оси обозначают в соответствии с рисунком:
2а — при их количестве не более 3;
2б — при их количестве более 3;
2в — при всех буквенных и цифровых координационных осях.
При необходимости ориентацию координационной оси, к которой привязан элемент, по отношению к соседней оси указывают в соответствии с рисунком 2г.

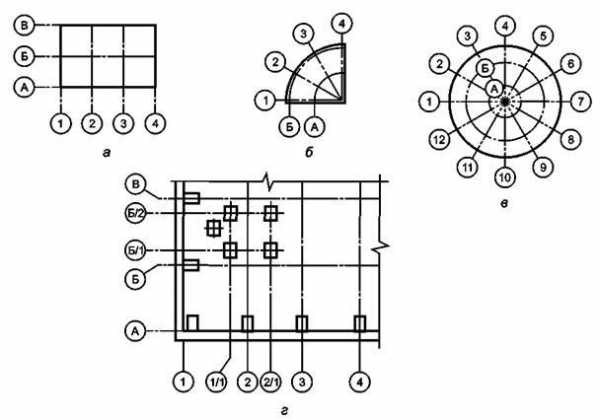

Рисунок 1
Рисунок 25.3.7. На планах жилых зданий, скомпонованных из блок-секций, крайним координационным осям блок-секций присваивают обозначения согласно 5.3.1 — 5.3.3, которые указывают в соответствии с рисунком 3а.
Координационным осям блок-секций, в том числе крайним, присваивают самостоятельные обозначения согласно 5.3.1 — 5.3.3 с добавлением индекса «с» (см. рисунок 3б). При необходимости на плане блок-секции указывают обозначения координационных осей здания, скомпонованного из блок-секций.
5.3.8. Трехмерную (3D) электронную модель здания или сооружения выполняют в единой планово-высотной системе координат.
Координатную систему трехмерной модели здания или сооружения изображают тремя взаимно перпендикулярными линиями с началом координат, расположенным в точке пересечения осей 1 и, А на нулевой отметке этого здания или сооружения в соответствии с рисунком 4.
Рисунок 4При этом для прямоугольного в плане здания (см. рисунок 1а) за положительное направление принимают: оси X — в сторону увеличения цифровых обозначений координационных осей, оси Y — в сторону увеличения буквенных обозначений координационных осей, оси Z — вертикально вверх от условной нулевой отметки здания.
5.4. Нанесение размеров, уклонов, отметок и надписей
5.4.1. Линейные размеры на чертежах указывают без обозначения единиц длины:
— в метрах с точностью до двух знаков после запятой — на чертежах наружных сетей и коммуникаций, генерального плана и транспорта, за исключением случаев, оговоренных в соответствующих стандартах СПДС;
— в миллиметрах — на всех остальных видах чертежей.
5.4.2. Размерную линию на ее пересечении с выносными линиями, линиями контура или осевыми линиями ограничивают засечками длиной 2 — 4 мм, наносимыми с наклоном вправо под углом 45° к размерной линии, при этом размерные линии продолжают за крайние выносные линии (или соответственно за контурные или осевые) на 0 — 3 мм.
При нанесении размера диаметра или радиуса внутри окружности, а также углового размера размерную линию ограничивают стрелками. Стрелки применяют также при нанесении размеров радиусов и внутренних скруглений.
При нанесении размеров на аксонометрических схемах технологических трубопроводов и инженерных систем размерные линии допускается ограничивать стрелками.
5.4.3. Отметки уровней (высоты, глубины) элементов конструкций, оборудования, трубопроводов, воздуховодов и др. от уровня отсчета (условной «нулевой» отметки) указывают в метрах без обозначения единицы длины с тремя десятичными знаками, отделенными от целого числа запятой, за исключением случаев, оговоренных в соответствующих стандартах СПДС.
Отметки уровней на фасадах, разрезах и сечениях помещают на выносных линиях (или на линиях контура) и обозначают знаком «¯», выполненным сплошными тонкими линиями с длиной штрихов 2 — 4 мм под углом 45° к выносной линии или линии контура, в соответствии с рисунком 5; на планах — в прямоугольнике в соответствии с рисунком 6, за исключением случаев, оговоренных в соответствующих стандартах СПДС.
 Рисунок 5 |
 Рисунок 6 |
«Нулевую» отметку, принимаемую, как правило, для поверхности какого-либо элемента конструкций здания или сооружения, расположенного вблизи планировочной поверхности земли, указывают без знака; относительные отметки выше нулевой указывают со знаком «+», ниже нулевой — со знаком «-».
Примечание — В качестве нулевой отметки для зданий принимают, как правило, уровень чистого пола первого этажа.

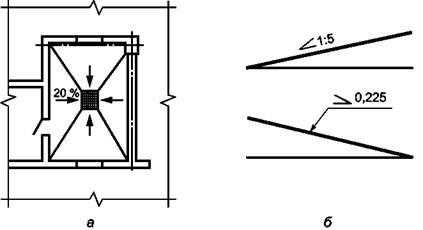

5.4.4. На планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах в соответствии с рисунком 7а или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции (например, 1:7).
Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.
На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак «Ð», острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски в соответствии с рисунком 7б.
Рисунок 75.4.5. Номера позиций или марки элементов наносят на полках линий-выносок, проводимых от изображений элементов конструкций зданий или сооружений, рядом с изображением — без линии-выноски или в пределах контуров изображенных элементов в соответствии с рисунком 8.
Рисунок 8Линию-выноску, как правило, заканчивают точкой. Если линия-выноска отводится от линии, обозначающей поверхность, то ее заканчивают стрелкой. При мелкомасштабном изображении линии-выноски заканчивают без стрелки и точки.
5.4.6. Выносные надписи к многослойным конструкциям выполняют в соответствии с рисунком 9.
Рисунок 9Примечание — Цифрами условно обозначена последовательность расположения слоев конструкций и надписей на полках линий-выносок.
5.4.7. Размер шрифта для обозначения координационных осей, позиций (марок), наименований и обозначений изображений должен быть в 1,5 — 2 раза больше размера цифр размерных чисел, применяемых в том же графическом документе.
5.5. Изображения (разрезы, сечения, виды, выносные элементы)
5.5.1. Изображения на чертежах выполняют в соответствии с ГОСТ 2.305 с учетом требований настоящего стандарта и других стандартов СПДС.
5.5.2. Разрезы здания или сооружения обозначают арабскими цифрами последовательно в пределах графического документа. Сечения обозначают аналогичным образом.
Примечание — В чертежах проектной и рабочей документации разрезом называют, как правило, вертикальный разрез здания или сооружения, т. е. разрез, выполненный секущей плоскостью, перпендикулярной к горизонтальной плоскости проекций.
Допускается самостоятельная нумерация для разрезов и сечений отдельных участков здания, сооружения или установок, все чертежи которых размещены на одном листе или группе листов и если на этих чертежах отсутствуют ссылки на разрезы и сечения, расположенные на других листах графического документа.
Допускается обозначать разрезы прописными буквами русского алфавита, а сечения — прописными или строчными буквами русского алфавита (за исключением букв, указанных в 5.3.2).
Положение секущей плоскости указывают на чертеже линией сечения (разомкнутой линией по ГОСТ 2.303). При сложном разрезе штрихи проводят также у мест пересечения секущих плоскостей между собой. На начальном и конечном штрихах следует ставить стрелки, указывающие направление взгляда; стрелки должны наноситься на расстоянии 2 — 3 мм от конца штриха (рисунок 10).
Направление взгляда для разреза по плану здания и сооружения принимают, как правило, снизу вверх и справа налево.
5.5.3. Если отдельные части вида (фасада), плана, разреза требуют более детального изображения, то дополнительно выполняют местные виды и выносные элементы — узлы и фрагменты.
5.5.4. На изображении (плане, фасаде или разрезе), откуда выносят узел, соответствующее место отмечают замкнутой сплошной тонкой линией (окружностью, овалом или прямоугольником со скругленными углами) с нанесением на полке линии-выноски обозначения узла арабской цифрой в соответствии с рисунками 11а, 11б или прописной буквой русского алфавита в соответствии с рисунком 11в.
При необходимости ссылки на узел, помещенный в другом графическом документе (например, основном комплекте рабочих чертежей), или на рабочие чертежи типового строительного узла указывают обозначение и номер листа соответствующего документа в соответствии с рисунком 11б или серию рабочих чертежей типовых узлов и номер выпуска в соответствии с рисунком 11в.
| Рисунок 10 | Рисунок 11 |
При необходимости ссылку на узел в сечении выполняют в соответствии с рисунком 12.
Над изображением узла указывают в кружке его обозначение в соответствии с рисунком 13а, если узел изображен на том же листе, откуда он вынесен, или 13б, если он вынесен на другом листе.
Узлу, являющемуся полным зеркальным отражением другого (основного) исполнения, присваивают то же обозначение, что и основному исполнению, с добавлением индекса «н».
| Рисунок 12 |
 Рисунок 13 |
5.5.5. Местные виды обозначают прописными буквами русского алфавита, которые наносят рядом со стрелкой, указывающей направление взгляда. Эти же обозначения наносят над изображениями видов.
5.5.6. Для каждого вида изображений (разрезов и сечений, узлов, фрагментов) применяют самостоятельный порядок нумерации или буквенных обозначений.
5.5.7. На изображении (плане, фасаде или разрезе), откуда выносят фрагмент, соответствующее место отмечают, как правило, фигурной скобкой в соответствии с рисунком 14.
Наименование и порядковый номер фрагмента наносят под фигурной скобкой или на полке линии-выноски, а также над соответствующим фрагментом.
Рисунок 145.5.8. Изображения до оси симметрии симметричных планов и фасадов зданий и сооружений, схем расположения элементов конструкций, планов расположения технологического, энергетического, санитарно-технического и другого оборудования не допускаются.
5.5.9. Если изображение разреза, сечения, узла, вида или фрагмента помещено на другом листе, то после обозначения изображения указывают в скобках номер этого листа в соответствии с рисунками 10, 11а, 12 и 14.
5.5.10. Изображения допускается поворачивать. При этом в наименованиях изображений на чертежах не приводят условное графическое обозначение «повернуто» по ГОСТ 2.305, если положение изображения определено однозначно, т. е. ориентировано координационными осями и/или высотными отметками.
5.5.11. Если изображение (например, план) не помещается на листе принятого формата, то его делят на несколько участков, размещая их на отдельных листах.
В этом случае на каждом листе, где показан участок изображения, приводят схему целого изображения с необходимыми координационными осями и условным обозначением (штриховкой) показанного на данном листе участка изображения в соответствии с рисунком 15.
Рисунок 15Примечание — Если чертежи участков изображения помещены в разных основных комплектах рабочих чертежей, то над номером листа указывают полное обозначение соответствующего основного комплекта.
5.5.12. Если планы этажей многоэтажного здания имеют небольшие отличия друг от друга, то полностью выполняют план одного из этажей, для других этажей выполняют только те части плана, которые необходимы для показа отличия от плана, изображенного полностью.
Под наименованием частично изображенного плана приводят запись: «Остальное см. план (наименование полностью изображенного плана)».
5.5.13. В наименованиях планов здания или сооружения указывают слово «План» и отметку чистого пола или номер этажа, или обозначение соответствующей секущей плоскости (при выполнении двух и более планов на разных уровнях в пределах этажа).
Примеры
1 План на отм. 0,000
2 План 2 этажа
3 План 3−3
При выполнении части плана в наименовании указывают оси, ограничивающие эту часть плана.
Пример — План на отм. 0,000 между осями 21–30 и А-Д
Допускается в наименовании плана этажа указывать назначение помещений, расположенных на этаже.
5.5.14. В наименованиях разрезов здания (сооружения) указывают слово «Разрез» и обозначение соответствующей секущей плоскости по 5.5.2.
Пример — Разрез 1–1
Примечание — В наименованиях разрезов изделий слово «Разрез» не указывают.
Наименованиями сечений являются цифровые или буквенные обозначения секущих плоскостей.
Пример — 5–5, Б–Б, а-а
5.5.15. В наименованиях фасадов здания или сооружения указывают слово «Фасад» и обозначения крайних осей, между которыми расположен фасад.
Пример — Фасад 1–12, Фасад 1–1, Фасад А–Г
Допускается в наименовании фасада указывать его расположение, например «главный», «дворовый» и т.п.
5.5.16. Наименования изображений на чертежах не подчеркивают.
www.spds.ru
ГОСТ 21.001-2013 Система проектной документации для строительства (СПДС). Общие положения, ГОСТ от 17 декабря 2013 года №21.001-2013
ГОСТ 21.001-2013
МКС 01.110
91.010.30
Дата введения 2015-01-01
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 “Межгосударственная система стандартизации. Основные положения” и ГОСТ 1.2-2009 “Межгосударственная система стандартизации. Стандарты межгосударственные. Правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены”
Сведения о стандарте
1 РАЗРАБОТАН Открытым акционерным обществом “Центр методологии нормирования и стандартизации в строительстве” (ОАО “ЦНС”) и Закрытым акционерным обществом “Проектно-инженерный центр УралТЭП” (ЗАО “ПИЦ УралТЭП”)
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 “Строительство”
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (МГС) (протокол N 44 от 14 ноября 2013 г.)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 | Код страны по | Сокращенное наименование национального органа по стандартизации |
Азербайджан | AZ | Азстандарт |
Армения | AM | Минэкономики Республики Армения |
Беларусь | BY | Госстандарт Республики Беларусь |
Казахстан | KZ | Госстандарт Республики Казахстан |
Кыргызстан | KG | Кыргызстандарт |
Молдова | MD | Молдова-Стандарт |
Российская Федерация | RU | Росстандарт |
Таджикистан | TJ | Таджикстандарт |
Узбекистан | UZ | Узстандарт |
4 Приказом Федерального агентства по техническому регулированию и метрологии от 17 декабря 2013 г. N 2288-ст межгосударственный стандарт ГОСТ 21.001-2013 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2015 г.
5 ВЗАМЕН ГОСТ 21.001-93
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячном информационном указателе “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает основные положения комплекса стандартов Системы проектной документации для строительства (СПДС) и определяет назначение стандартов СПДС, структуру комплекса стандартов СПДС, порядок их обозначения и применения.
2 Нормативные ссылки
В настоящем стандарте применены ссылки на следующие межгосударственные стандарты:
ГОСТ 1.0-92 Межгосударственная система стандартизации. Основные положения
ГОСТ 1.2-2009 Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены
ГОСТ 2.051-2006 Единая система конструкторской документации. Электронный документ. Общие положения
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя “Национальные стандарты” за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
3.1 В настоящем стандарте применены термины* с соответствующими определениями:
_______________
* Знаком “*” отмечены пункты, к которым даны комментарии в приложении А.
3.1.1 документ: Зафиксированная на материальном носителе информация, обладающая признаками, позволяющими ее идентифицировать.
Примечание – Носитель может быть бумажным или электронным.
3.1.2 проектный документ: Составная часть проектной, рабочей или иной технической документации, предназначенная для строительства зданий и сооружений и имеющая самостоятельное наименование и обозначение.
3.1.3 текстовый документ: Проектный документ, содержащий в основном сплошной текст или текст, разбитый на графы.
Примечания
1 К текстовым документам относят: текстовую часть раздела проектной документации (пояснительную записку), текстовую часть отчета по результатам инженерных изысканий, спецификацию оборудования, изделий и материалов; технические условия, другие технические документы, имеющие самостоятельное обозначение.
2 К текстовым документам не относят текстовые формы (спецификации, экспликации, ведомости, таблицы, общие указания и др.), помещаемые на чертежах и схемах графической части проектной документации или на листах основного комплекта рабочих чертежей.
3.1.4 графический документ: Проектный документ, содержащий принятые архитектурные и иные технические решения зданий, сооружений, их комплексов или частей; взаимное расположение и функционирование этих частей, их внутренние и внешние связи, отображаемые в основном в виде изображений и условных графических обозначений.
Примечание – К графическим документам относят:
– основные комплекты рабочих чертежей, рабочие чертежи изделий, эскизные чертежи общих видов нетиповых изделий, включаемые в состав рабочей документации;
– чертежи, схемы, электронные модели (изделия, здания, сооружения или их составных частей), включаемые в состав проектной документации;
– графические материалы отчетов по инженерным изысканиям и иная техническая документация, необходимая для организации, обеспечения и осуществления строительства.
3.1.5 проектная документация: Совокупность текстовых и графических документов, определяющих архитектурные, функционально-технологические, конструктивные и инженерно-технические и иные решения проектируемого здания (сооружения), состав которых необходим для оценки соответствия принятых решений заданию на проектирование, требованиям технических регламентов и документов в области стандартизации и достаточен для разработки рабочей документации для строительства.
3.1.6 рабочая документация: Совокупность текстовых и графических документов, обеспечивающих реализацию принятых в утвержденной проектной документации технических решений объекта капитального строительства, необходимых для производства строительных и монтажных работ, обеспечения строительства оборудованием, изделиями и материалами и/или изготовления строительных изделий.
Примечание – В состав рабочей документации входят основные комплекты рабочих чертежей, спецификации оборудования, изделий и материалов, сметы, другие прилагаемые документы, разрабатываемые в дополнение к рабочим чертежам основного комплекта.
3.1.7 проектная продукция: Проектная, рабочая, отчетная документация по инженерным изысканиям и иная техническая документация, выпускаемая разработчиком для организации, обеспечения и осуществления строительства с учетом применения всех установленных к ней требований.
3.1.8 бумажный документ: Проектный документ, выполненный на бумажном носителе, или твердая копия, полученная на устройствах вывода ЭВМ, надлежащим образом удостоверенная и выполненная на бумажном носителе.
3.1.9
электронный документ*: Документ, выполненный как структурированный набор данных, создаваемых программно-техническим средством. |
3.1.10
электронный носитель: Материальный носитель, используемый для записи, хранения и воспроизведения информации, обрабатываемых с помощью средств вычислительной техники. |
3.1.11 электронный оригинал: Электронный документ в любом редактируемом формате, предназначенный для изготовления по нему подлинника и возможного внесения изменений.
Примечание – После внесения изменения электронному оригиналу, как правило, присваивают обозначение с идентификацией статуса изменения.
3.1.12
подлинники: |
3.1.13 копия: Документ, выполненный способом, обеспечивающим его идентичность с подлинником и предназначенный для непосредственного использования.
3.1.14 электронная копия: Электронный документ в любом редактируемом и нередактируемом формате, полученный сканированием бумажного подлинника или преобразованием электронного подлинника.
4 Назначение стандартов СПДС
4.1 Система проектной документации для строительства – комплекс взаимосвязанных межгосударственных и национальных стандартов, содержащих общие требования и правила по разработке, оформлению и обращению проектной и рабочей документации для строительства объектов различного назначения.
4.2 Основное назначение стандартов СПДС заключается в установлении единых правил выполнения проектной и рабочей документации, обеспечивающих:
– унификацию применяемых терминов и определений;
– унификацию состава, правил выполнения, оформления и обращения документации с учетом ее назначения;
– унификацию условных графических изображений и обозначений, применяемых на чертежах и схемах;
– унификацию применяемых в документации текстовых форм;
– необходимый и достаточный объем проектной продукции, выдаваемой заказчику;
– применение современных информационных технологий, методов и средств автоматизированного проектирования и электронного документооборота;
– возможность гармонизации стандартов СПДС с международными и региональными стандартами в области строительства.
4.3 Установленные стандартами СПДС общие правила распространяются на:
– документацию по планировке территорий;
– документацию по территориальному планированию;
– проектную и рабочую документацию;
– отчетную техническую документацию, составляемую по результатам инженерных изысканий;
– иную техническую документацию, разрабатываемую как проектную продукцию;
– программную документацию, а также научно-техническую и учебную литературу в той части, в которой стандарты СПДС могут быть использованы, если указанная документация не регламентирована другими стандартами и нормами.
5 Правила обозначения стандартов СПДС
5.1 Обозначение стандартов СПДС производят по правилам, установленным в ГОСТ 1.0.
Обозначение стандарта состоит из:
– индекса категории стандарта – ГОСТ;
– двухразрядного кода системы – 21, присвоенного комплексу стандартов СПДС и отделенного точкой от номера стандарта в системе;
– номера стандарта в системе, состоящего из кода классификационной группы (в соответствии с таблицей 1) и порядкового номера стандарта в группе;
– четырех цифр (после тире) – года утверждения стандарта, например:
5.2 Стандарты СПДС распределяют по классификационным группам, приведенным в таблице 1.
Таблица 1
Код классификационной группы | Наименование классификационной группы |
0 | Общие положения |
1 | Общие правила выполнения графических и текстовых документов |
2 | Условные обозначения и изображения на чертежах и схемах |
3 | Правила выполнения документации инженерных изысканий |
4 | Правила выполнения технологической проектной и рабочей документации |
5 | Правила выполнения проектной и рабочей документации архитектурных, объемно-планировочных и конструктивных решений и документации по планированию территории |
6 | Правила выполнения проектной и рабочей документации систем инженерно-технического обеспечения зданий и сооружений |
7 | Правила выполнения проектной и рабочей документации наружных сетей инженерно-технического обеспечения зданий и сооружений, инженерных сооружений и транспортных коммуникаций |
8 | Правила выполнения эксплуатационной и ремонтной документации |
9 | Прочие стандарты |
5.3 Стандарты СПДС должны иметь групповой заголовок: “Система проектной документации для строительства”.
5.4 Перечень стандартов, входящих в СПДС, приведен в указателе, публикуемом в установленном порядке.
6 Применение стандартов СПДС
6.1 Применение стандартов СПДС осуществляется в соответствии с порядком, установленным разделом 4 ГОСТ 1.2, а также в соответствии с межгосударственными строительными нормами.
6.2 Установленные в стандартах СПДС правила, требования и нормы распространяются на указанную в 4.3 документацию, разработанную организациями и предприятиями всех форм собственности и хозяйственной деятельности.
6.3 Проектную и рабочую документацию, разработанную и представленную на утверждение до введения в действие новых, пересмотренных и измененных стандартов СПДС, допускается не переоформлять.
6.4 Необходимость внесения в проектную и рабочую документацию изменений, связанных с учетом требований новых, пересмотренных и измененных стандартов СПДС, а также вид носителя и формат выпуска передаваемой заказчику документации устанавливают в договоре (контракте).
6.5 При переиздании проектной и рабочей документации (выпуске новых подлинников) следует учитывать требования новых, пересмотренных и измененных стандартов СПДС.
Приложение А (справочное). Комментарии к пунктам стандарта
Приложение А
(справочное)
3.1 Приведенные в разделе термины и определения применяются для всего комплекса межгосударственных и национальных стандартов СПДС.
3.1.9 Одной из составляющих частей электронного документа является реквизитная часть, основными информационными единицами которой являются структурированные по назначению наборы реквизитов (атрибутов) и их значения.
Реквизитная часть в электронном документе должна обеспечивать (при необходимости) ее обработку специализированными программными средствами для решения плановых и организационных задач, оформления и выпуска проектной, рабочей и иной технической документации в системе электронного документооборота.
К элементам оформления электронного документа относятся: рамки (внешняя и внутренняя), графы основной надписи и дополнительные графы к ней, а также различные формы документов, предусмотренные ГОСТ 2.051 и другими стандартами СПДС и ЕСКД.
Электронный текст документа
подготовлен АО “Кодекс” и сверен по:
официальное издание
М.: Стандартинформ, 2014
docs.cntd.ru
ГОСТ Р 21.1001-2009 Система проектной документации для строительства (СПДС). Общие положения, ГОСТ Р от 31 июля 2009 года №21.1001-2009
ГОСТ Р 21.1001-2009
Группа Ж01
ОКС 01.110
91.010.30
Дата введения 2010-03-01
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ “О техническом регулировании”, а правила применения национальных стандартов Российской Федерации – ГОСТ Р 1.0-2004 “Стандартизация в Российской Федерации. Основные положения”
Сведения о стандарте
1 РАЗРАБОТАН Рабочей группой, состоящей из представителей организаций: Открытого акционерного общества “Центр методологии нормирования и стандартизации в строительстве” (ОАО “ЦНС”) и Открытого акционерного общества “УРАЛГИПРОМЕЗ” (ОАО “УРАЛГИПРОМЕЗ”)
2 ВНЕСЕН Управлением технического регулирования и стандартизации Федерального агентства по техническому регулированию и метрологии
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 31 июля 2009 г. N 273-ст
4 ВЗАМЕН ГОСТ 21.001-93
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе “Национальные стандарты”, а текст изменений и поправок – в ежемесячно издаваемых информационных указателях “Национальные стандарты”. В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе “Национальные стандарты”. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1 Область применения
Настоящий стандарт устанавливает основные положения комплекса стандартов системы проектной документации для строительства (далее – СПДС) и определяет для этого комплекса: назначение стандартов СПДС, структуру комплекса стандартов СПДС и порядок их обозначения и применения.
2 Нормативные ссылки
В настоящем стандарте использована ссылка на следующий стандарт:
ГОСТ Р 1.0-2004 Стандартизация в Российской Федерации. Основные положения
Примечание – При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования – на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю “Национальные стандарты”, который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3 Термины и определения
3.1 В настоящем стандарте использованы следующие термины с соответствующими определениями:
3.1.1 проектная продукция: Проектная, рабочая, изыскательская и иная техническая документация, выпускаемая разработчиком с учетом применения всех установленных к ней требований.
3.1.2 проектная документация: Совокупность текстовых и графических проектных документов, определяющих архитектурные, функционально-технологические, конструктивные и инженерно-технические решения, состав которых необходим для оценки соответствия принятых решений заданию на проектирование, требованиям законодательства, нормативным правовым актам, документам в области стандартизации и достаточен для разработки рабочей документации для строительства.
3.1.3 проектный документ: Составная часть проектной и/или рабочей документации, имеющая самостоятельное обозначение.
Примечание – К проектным документам отнесены графические, текстовые, аудиовизуальные (мультимедийные) и иные документы, требуемые при разработке проектной и рабочей документации, которые содержат необходимую информацию о здании или сооружении.
3.1.4
текстовые документы: Текстовая часть проектной и/или рабочей документации, имеющая самостоятельное обозначение и содержащая, в основном, сплошной текст или текст, разбитый на графы. |
Примечания
1 К текстовым проектным документам относят: пояснительную записку, текстовую часть разделов проектной документации, описывающую или обосновывающую объект проектирования; спецификации оборудования, изделий и материалов; технические условия, отчеты по результатам инженерных изысканий, др. технические документы.
2 К текстовым документам не относят текстовые формы (спецификации, экспликации, ведомости, таблицы, общие указания и др.), помещаемые на листе общих данных или на чертежах.
3.1.5
графические документы: Графическая часть проектной и/или рабочей документации, имеющая самостоятельное обозначение, отображающая принятые технические и иные решения, выполняемые в виде различных видов изображений. |
Примечание – К графическим документам относят: графическую часть проектной документации, отображающую принятые технические и иные решения, выполняемые в форме различных видов изображений на чертежах (планы, разрезы, фасады, узлы) и в виде схем, карт, электронных моделей, а также основные комплекты рабочих чертежей.
3.1.6 проектный документ в бумажной форме: Проектный документ (часть проектного документа), выполненный на бумажном или аналогичном по назначению носителе (кальке, микрофильмах, микрофишах и т.п.).
3.1.7 проектный документ в электронно-цифровой форме: Электронный документ, выполненный как структурированный набор данных, создаваемых программно-техническим средством и оформленный (при необходимости) электронно-цифровой подписью.
3.1.8 рабочая документация: Совокупность текстовых и графических документов, обеспечивающих реализацию принятых в утвержденной проектной документации технических решений объекта капитального строительства, необходимых для производства строительных и монтажных работ, обеспечения строительства оборудованием, изделиями и материалами и/или изготовления строительных изделий.
Примечание – В состав рабочей документации входят основные комплекты рабочих чертежей, спецификации оборудования, изделий и материалов, сметы, другие прилагаемые документы, разработанные в дополнение к рабочим чертежам основного комплекта.
3.1.9 рабочие чертежи: Составная часть рабочей документации, предназначенная для выполнения строительных и монтажных работ или изготовления конструкций, изделий, узлов.
3.1.10 здание: Результат строительства, имеющий подземную и (или) надземную часть, включающий помещения и системы инженерно-технического обеспечения, предназначенный для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных.
3.1.11 сооружение: Результат строительства, предназначенный для осуществления различных функций, не имеющий помещений, предназначенных для проживания и (или) деятельности людей, размещения производств, хранения продукции или содержания животных.
4 Назначение стандартов СПДС
4.1 Система СПДС – комплекс взаимосвязанных национальных стандартов, содержащих общие требования и правила по разработке, оформлению и обращению проектной и рабочей документации на здания и сооружения всех видов.
4.2 Основное назначение стандартов СПДС заключается в установлении единых правил выполнения проектной и рабочей документации, обеспечивающих:
– унификацию правил оформления и обращения документации;
– унификацию условных графических изображений и обозначений, применяемых на чертежах и схемах;
– унификацию применяемых в документации текстовых форм;
– унификацию применяемых терминов и определений;
– формы заверения соответствия проектной и рабочей документации установленным требованиям;
– необходимый и достаточный объем документации, выдаваемой потребителю;
– требования к составу и содержанию рабочей документации для выполнения различных видов строительных и монтажных работ;
– применение современных информационных технологий, методов и средств автоматизированного проектирования;
– возможность качественного выпуска документации на бумажных и электронно-цифровых носителях;
– унификацию правил оформления документации для безопасной эксплуатации зданий и сооружений;
– возможность гармонизации стандартов СПДС с международными стандартами ИСО и МЭК и региональными стандартами в области строительства.
4.3 Установленные стандартами СПДС общие требования, правила и условные обозначения распространяются на:
– документацию по территориальному планированию;
– документацию, составляемую по результатам инженерных изысканий;
– проектную документацию объектов производственного и непроизводственного назначения и линейных объектов;
– рабочую документацию для строительства, реконструкции и капитального ремонта;
– документацию по внесению изменений в проектную и рабочую документацию;
– программную документацию, а также научно-техническую и учебную литературу в той части, в которой стандарты СПДС могут быть использованы, если указанная документация не регламентирована другими стандартами и нормами;
– иную техническую документацию, разрабатываемую как проектную продукцию.
5 Правила обозначения стандартов СПДС
5.1 Обозначение стандарта состоит из:
– индекса категории стандарта – ГОСТ Р;
– двухразрядного кода системы – 21, присвоенного комплексу стандартов СПДС и отделенного точкой от номера стандарта в системе;
– цифры 1 (после точки), определяющей национальный статус стандарта СПДС, принятого на территории Российской Федерации в одностороннем порядке;
– номера стандарта в системе, состоящего из кода классификационной группы (в соответствии с таблицей 1) и порядкового номера стандарта в группе;
– четырех цифр (после тире) – года утверждения стандарта, например:
5.2 Стандарты СПДС распределяют по классификационным группам, приведенным в таблице 1.
Таблица 1
Код классификационной группы | Наименование классификационной группы |
0 | Общие положения |
1 | Общие правила выполнения графических и текстовых документов |
2 | Условные обозначения и изображения на чертежах и схемах |
3 | Правила выполнения документации инженерных изысканий |
4 | Правила выполнения технологической проектной и рабочей документации |
5 | Правила выполнения архитектурно-строительной проектной и рабочей документации и документации по планированию территорий |
6 | Правила выполнения проектной и рабочей документации систем инженерно-технического обеспечения зданий и сооружений |
7 | Правила выполнения проектной и рабочей документации инженерных сооружений, наружных сетей инженерно-технического обеспечения зданий и сооружений и транспортных коммуникаций |
8 | Правила выполнения эксплуатационной и ремонтной документации |
9 | Прочие стандарты |
5.3 Стандарты СПДС должны иметь групповой заголовок: “Система проектной документации для строительства”.
6 Применение стандартов СПДС
6.1 Применение стандартов СПДС осуществляется в соответствии с порядком, установленным разделом 8 ГОСТ Р 1.0.
6.2 Проектную и рабочую документацию, разработанную и представленную на утверждение до введения в действие новых, пересмотренных и измененных стандартов СПДС, допускается не переоформлять.
6.3 Необходимость внесения в проектную и рабочую документацию изменений, связанных с учетом требований новых, пересмотренных и измененных стандартов СПДС, а также вид носителя и формат выпуска передаваемой заказчику документации устанавливают в договоре (контракте).
6.4 При переиздании проектной и рабочей документации (выпуске новых подлинников) и передаче подлинников другой организации следует учитывать требования новых, пересмотренных и измененных стандартов СПДС.
Электронный текст документа
подготовлен ЗАО “Кодекс” и сверен по:
официальное издание
М.: Стандартинформ, 2010
docs.cntd.ru
3. Термины, определения и сокращения
ГОСТ 21.1101−2013 «СПДС. Основные требования к проектной и рабочей документации»
3. Термины, определения и сокращения
3.1. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 21.1001, ГОСТ Р 21.1002, ГОСТ Р 21.1003, а также следующие термины с соответствующими определениями:
3.1.1. основная надпись: Совокупность сведений о проектном документе, содержащихся в графах таблицы установленной формы, помещаемой на листах проектной и рабочей документации.
3.1.2. основной комплект рабочих чертежей: Графический документ, содержащий необходимую и достаточную информацию в виде чертежей и схем, предназначенный для производства строительных и монтажных работ определенного вида (марки).
3.1.3. полный комплект рабочей документации: Совокупность основных комплектов рабочих чертежей, необходимых для строительства здания или сооружения, дополненных прилагаемыми и ссылочными документами.
3.1.4. марка: Буквенный или буквенно-цифровой индекс, входящий в обозначение рабочей документации и определяющий ее отношение к определенному виду строительно-монтажных работ, или обозначающий основные отличительные особенности строительных конструкций и их элементов.
3.1.5. спецификация оборудования, изделий и материалов: Текстовый проектный документ, определяющий состав оборудования, изделий и материалов, предназначенный для комплектования, подготовки и осуществления строительства.
[ГОСТ 21.110−95, раздел 3]
3.1.6. эскизный чертеж общего вида нетипового изделия: Документ, определяющий исходную конструкцию нетипового изделия, содержащий упрощенное изображение, основные параметры и технические требования к изделию в объеме исходных данных (задания), необходимых для разработки конструкторской документации.
[ГОСТ 21.114−95, статья 3.1]
3.1.7. нетиповое изделие: Изделие (конструкция, устройство, монтажный блок) технологических систем, внутренних и наружных систем и сетей инженерно-технического обеспечения зданий и сооружений, впервые разработанное и изготовленное, как правило, на месте монтажа (в заготовительной мастерской монтажной организации).
3.1.8. строительная конструкция: Часть здания или сооружения, выполняющая определенные несущие, ограждающие и (или) эстетические функции.
[ГОСТ 21.501−2011, статья 3.3]
3.1.9. строительное изделие: Изделие, предназначенное для применения в качестве элемента зданий, сооружений и строительных конструкций.
[ГОСТ 21.501−2011, статья 3.4]
3.1.10. элемент строительной конструкции: Составная часть сборной или монолитной конструкции.
[ГОСТ 21.501−2011, статья 3.5]
3.1.11. строительный материал: Материал, в том числе штучный предназначенный для изготовления строительных изделий и возведения строительных конструкций зданий и сооружений.
[ГОСТ 21.501−2011 статья 3.6]
3.1.12. оборудование: Технологическое оборудование (машины, аппараты, механизмы, грузоподъемные и другие технические средства, обеспечивающие соответствующий технологический процесс), а также инженерное оборудование зданий и сооружений, обеспечивающее безопасные и благоприятные условия для жизнедеятельности людей.
3.1.13. координационная ось: Одна из координационных линий, определяющих членение здания или сооружения на модульные шаги и высоты этажей.
[ГОСТ 28984–2011, статья 3.12]
3.1.14. план: Вид сверху или горизонтальный разрез здания или сооружения.
3.1.15. фасад: Ортогональная проекция наружной стены здания или сооружения на вертикальную плоскость.
Примечание — Различают фасады главный, боковой, дворовый и др.
3.1.16. реквизит документа: Элемент оформления документа, содержащий о нем сведения.
Примечание — Как правило, реквизит состоит из атрибутов (составной реквизит).
[ГОСТ 2.104−2006, статья 3.1.1]
3.1.17. атрибут документа: Идентифицированная (именованная) характеристика части реквизита.
[ГОСТ 2.104−2006, статья 3.1.2]
3.1.18. Оформление документа:
Проставление необходимых реквизитов и атрибутов, установленных правилами документирования.
[ГОСТ 2.104−2006, статья 3.1.3]
3.1.19. подпись: Реквизит документа, представляющий собой собственноручную подпись полномочного должностного лица.
Примечание — для электронных документов используется аналог собственноручной подписи — электронная цифровая подпись.
[ГОСТ 2.104−2006, статья 3.1.4]
3.1.20. обозначение: Реквизит документа, представляющий собой его идентификационный (различительный) индекс.
Примечание — Каждому документу присваивают обозначение, которое записывают в установленных местах (в основных надписях, на титульных листах и т.п.).
3.2. Сокращения
В настоящем стандарте использованы следующие сокращения:
ДЭ — документ электронный;
ЕСКД — Единая система конструкторской документации;
САПР — система (системы) автоматизированного проектирования;
СПДС — Система проектной документации для строительства;
СЭД — система (системы) электронного документооборота.
www.spds.ru
ОБОЗНАЧЕНИЕ | НАЗВАНИЕ | ССЫЛКА/РАЗМЕР |
ГОСТ 21.001-93 | Система проектной документации для строительства. СПДС. Общие положения | Скачать 91 кБ. |
ГОСТ 21.002-81 | СПДС. Нормоконтроль проектно-сметной документации | Скачать 80 кБ. |
ГОСТ 21.101-97 | СПДС. Основные требования к проектной и рабочей документации | Скачать 754 кБ. |
ГОСТ 21.110-95 | СПДС. Правила выполнения спецификации оборудования, изделий и материалов | Скачать 331 кБ. |
ГОСТ Р 21.1703-2000 | СПДС. Правила выполнения рабочей документации проводных средств связи | Скачать 692 кБ. |
ГОСТ 21.204-93 | СПДС. Условные графические обозначения и изображения элементов генеральных планов и сооружений транспорта | Скачать 302 кБ. |
ГОСТ 21.206-93 | СПДС. Условные обозначения трубопроводов | Скачать 59 кБ. |
ГОСТ 21.401-88 | СПДС. Технология производства. Основные требования к рабочим чертежам | Скачать 1082 кБ. |
ГОСТ 21.404-85 | СПДС. Автоматизация технологических процессов. Обозначения условные приборов и средств автоматизации в схемах | Скачать 161 кБ. |
ГОСТ 21.406-88* | СПДС. Проводные средства связи. Обозначения условные графические на схемах и планах | Скачать 719 кБ. |
ГОСТ 21.408-93 | СПДС. Правила выполнения рабочей документации автоматизации технологических процессов | Скачать 1750 кБ. |
ГОСТ 21.501-93 | СПДС. Правила выполнения архитектурно-строительных рабочих чертежей | Скачать 2059 кБ. |
ГОСТ 21.508-93 | СПДС. Правила выполнения рабочей документации ген.планов предприятий, сооружений и жилищно – гражданских объектов | Скачать часть 1 Скачать часть 2 Скачать часть 3 Всего 4200 кБ. |
ГОСТ 21.601-79* | СПДС. Водопровод и канализация. Рабочие чертежи | Скачать 1070 кБ. |
ГОСТ 21.602-2003 | СПДС. Правила выполнения рабочей документации отоплении, вентиляции и кондиционирования | Скачать 964 кБ. |
ГОСТ 21.604-82 | СПДС. Водоснабжение и канализация. Наружные сети. Рабочие чертежи | Скачать 1800 кБ. |
ГОСТ 21.607-82 | СПДС. Электрическое освещение территории промышленных предприятий. Рабочие чертежи | Скачать 744 кБ. |
ГОСТ 21.608-84 | СПДС. Внутреннее электрическое освещение. Рабочие чертежи | Скачать 265 кБ. |
ГОСТ 21.609-83 | СПДС. Газоснабжение. Внутренние устройства. Рабочие чертежи | Скачать 706 кБ. |
ГОСТ 21.610-85* | СПДС. Газоснабжение. Наружные газопроводы. Рабочие чертежи | Скачать 502 кБ. |
ГОСТ 21.613-88 | СПДС. Силовое электрооборудование. Рабочие чертежи | Скачать 463 кБ. |
ГОСТ 21.614-88 | СПДС. Изображения условные графические электрооборудования и проводок на планах | Скачать 235 кБ. |
secpro.narod.ru
| Номер раздела |
Наименование раздела проектной документации | Шифр раздела |
| 1 | Пояснительная записка | ПЗ |
| 2 | Схема планировочной организации земельного участка | ПЗУ |
| 3 | Архитектурные решения | АР |
| 4 | Конструктивные и объемно-планировочные решения | КР |
| 5 | Сведения об инженерном оборудовании, о сетях инженерно-технического обеспечения, перечень инженерно-технических мероприятий, содержание технологических решений | ИОС |
| 6 | Проект организации строительства | ПОС |
| 7 | Проект организации работ по сносу или демонтажу объектов капитального строительства | ПОД |
| 8 | Перечень мероприятий по охране окружающей среды | ООС |
| 9 | Мероприятия по обеспечению пожарной безопасности | ПБ |
| 10 | Мероприятия по обеспечению доступа инвалидов | ОДИ |
| 101 | Требования к обеспечению безопасной эксплуатации объекта капитального строительства | ТБЭ |
| 11 | Смета на строительство объектов капитального строительства | СМ |
| 111 | Мероприятия по обеспечению соблюдения требований энергетической эффективности и требований оснащенности зданий, строений и сооружений приборами учета используемых энергетических ресурсов | ЭЭ |
| 12 | Иная документация в случаях, предусмотренных федеральными законами, в том числе: | |
| Перечень мероприятий по гражданской обороне, мероприятий по предупреждению чрезвычайных ситуации природного и техногенного характера, мероприятии по противодействию терроризму | ГОЧС | |
| Декларация промышленной безопасности опасных производственных объектов | ДПБ | |
| Декларация безопасности гидротехнических сооружений | ДБГ | |
| Иная документация, установленная законодательными актами Российской Федерации | – | |
| Примечание — Допускается номера разделов 101 и 111 приводить в виде 10(1), 11(1) или 10−1, 11−1. | ||
| Номер раздела |
Наименование раздела проектной документации | Шифр раздела |
| 1 | Пояснительная записка | ПЗ |
| 2 | Проект полосы отвода | ППО |
| 3 | Технологические и конструктивные решения линейного объекта. Искусственные сооружения | ТКР |
| 4 | Здания, строения и сооружения, входящие в инфраструктуру линейного объекта* | ИЛО |
| 5 | Проект организации строительства | ПОС |
| 6 | Проект организации работ по сносу (демонтажу) линейного объекта | ПОД |
| 7 | Мероприятия по охране окружающей среды | ООС |
| 8 | Мероприятия по обеспечению пожарной безопасности | ПБ |
| 9 | Смета на строительство | СМ |
| 10 | Иная документация в случаях, предусмотренных федеральными законами, в том числе: | |
| Перечень мероприятий по гражданской обороне, мероприятий по предупреждению чрезвычайных ситуаций природного и техногенного характера, мероприятий по противодействию терроризму | ГОЧС | |
| Декларация промышленной безопасности опасных производственных объектов | ДПБ | |
| Декларация безопасности гидротехнических сооружений | ДБГ | |
www.spds.ru
| Наименование основного комплекта рабочих чертежей | Марка | Примечание |
| Генеральный план и сооружения транспорта | ГТ | При объединении рабочих чертежей генерального плана и сооружений транспорта |
| Генеральный план | ГП | – |
| Автомобильные дороги | АД | – |
| Железнодорожные пути | ПЖ | – |
| Сооружения транспорта | ТР | При объединении рабочих чертежей автомобильных, железных и других дорог |
| Архитектурно-строительные решения | АС | При объединении рабочих чертежей архитектурных и конструктивных решений (кроме КМ) |
| Архитектурные решения | АР | – |
| Интерьеры | АИ | Рабочие чертежи могут быть объединены с основным комплектом марки АР или АС |
| Конструкции железобетонные | КЖ | – |
| Конструкции металлические | КМ | – |
| Конструкции металлические деталировочные | КМД | – |
| Конструкции деревянные | КД | – |
| Гидротехнические решения | ГР | – |
| Антикоррозионная защита конструкций зданий, сооружений | A3 | – |
| Электроснабжение | ЭС | – |
| Наружное электроосвещение | ЭН | – |
| Силовое электрооборудование | ЭМ | – |
| Электрическое освещение (внутреннее) | ЭО | – |
| Наружные сети водоснабжения | НВ | – |
| Наружные сети канализации | НК | – |
| Наружные сети водоснабжения и канализации | НВК | При объединении рабочих чертежей наружных сетей водоснабжения и канализации |
| Внутренние системы водоснабжения и канализации | ВК | – |
| Пожаротушение | ПТ | – |
| Отопление, вентиляция и кондиционирование | ОВ | – |
| Воздухоснабжение | ВС | – |
| Пылеудаление | ПУ | – |
| Холодоснабжение | ХС | – |
| Тепломеханические решения | ТМ | Котельных, ТЭЦ и т.п. |
| Тепломеханические решения тепловых сетей | ТС | – |
| Проводные средства связи* | Наименования основных комплектов и обозначения марок принимают по приложению, А ГОСТ Р 21.1703 | |
| Радиосвязь, радиовещание и телевидение | РТ | – |
| Пожарная сигнализация | ПС | – |
| Охранная и охранно-пожарная сигнализация | ОС | – |
| Наружные газопроводы | ГСН | – |
| Газоснабжение (внутренние устройства) | ГСВ | – |
| Технология производства | ТХ | – |
| Технологические коммуникации | ТК | При объединении рабочих чертежей всех технологических коммуникаций |
| Антикоррозионная защита технологических аппаратов, газоходов и трубопроводов | АЗО | – |
| Тепловая изоляция оборудования и трубопроводов | ТИ | – |
| Автоматизация комплексная | АК | При объединении рабочих чертежей автоматизации различных технологических процессов и инженерных систем |
| Автоматизация + | Наименования основных комплектов и обозначения марок принимают по приложению, А ГОСТ 21.408 | |
| Гидромелиоративные линейные сооружения* | – | Наименования основных комплектов и обозначения марок принимают по приложению, А ГОСТ 21.709 |
www.spds.ru
