тепловые пушки и вентиляторы - F.A.Q. о котлах и отоплении

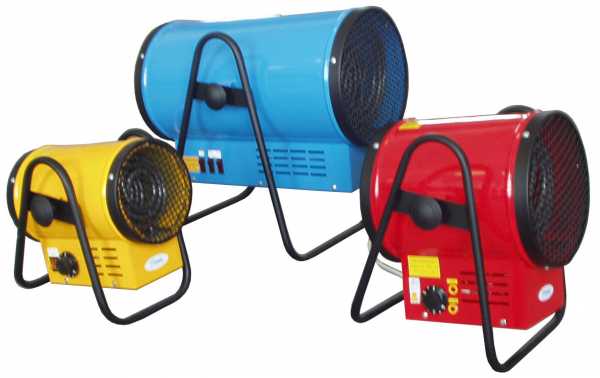

Пушки тепловые электрические они же, согласно ГОСТа 30110-94 агрегаты воздушно - отопительные, сокращенно АОЕВО. Согласно ГОСТ 15.001-88 относятся к промышленному оборудованию, работающему под надзором.

Устанавливаются непосредственно в производственных помещениях процессы, в которых не сопровождаются выделением пыли и вредных газов, и в которых по санитарным нормам  допускается рециркуляция воздуха. Обязательной сертификации не подлежат.


При поставке за рубеж от торгово-промышленной палаты оформляется сертификат происхождения.
Пример маркировки согласно ГОСТа 30110-94 АОЕВО -18/1,6/380/220
Это обозначает:
агрегат воздушно отопительный электрический одноструйный
мощность электрическая 18кВт
продуктивность по воздуху 1,6 тысяч м3 в час
рабочая схема соединений – звезда с рабочим нулем если в конце нет обозначения 220 – то треугольник.


Типовые конструкции:
Блок нагрева состоит из нескольких групп ТЭНов. Блок как правило выполняется с двойной конструктивной изоляцией. ТЭНы могут быть в оболочке из черного металла, или нержавеющей стали. В последнем исполнении долговечность и показатели агрегата всегда выше.


Корпус
Классическая форма круглая. Позволяет получить хорошие аэродинамические показатели.
Встречается квадратная (прямоугольная) – проще в производстве, имеет ряд недостатков в части формирования воздушного потока.


Исполнение
Выпускаются модели напольное, настенное, потолочное исполнение.


Автоматика
Блок выбора ступеней мощности. Как правило расположен на корпусе агрегата. Минимальный набор 50% +50% от номинальной мощности.

Для моделей потолочного или настенного исполнения блок автоматики выносится отдельным щитом.

Комнатный термостат устанавливается в блоке автоматики опционно. Как правило, хороший газонаполненный термостат  обеспечивает точность поддержания температуры помещения в пределах 2х градусов.

Термозащита – биметаллический самовозвратный  термопредохранитель. Устанавливается на корпусе пушки и отключает блок нагрева  в случае нештатных ситуаций.

Рама, колесные пары, подставка, кронштейны потолочного крепления поставляются по выбору для конкретной модели.


Электропитание.
Согласно технического паспорта изготовителя.

Для агрегатов мощностью более 20 кВт применяют электропитания через несколько входных фидеров. То есть через два или три независимых разъёма. Это позволяет использовать кабели  меньшего сечения, а все ступени задействовать только при необходимости.


Основные параметры
1.    Установленная мощность – кВт.
2.    Ступени мощности – кВт.
3.    Максимальная производительность по воздушному обмену – м3/час.
4.    Ступени скорости вентилятора  - м3/час.
5.    Перепад температур вход/выход на максимальной мощности - °С
6.    Максимальная температура на выходе*

Параметры, указанные в п.5 и п.6 согласно ГОСТа не обязательные и зачастую в паспорте не указываются.  Обычно приводятся, как дополнительные.
Температура выходного потока Обычный диапазон 30-70°С.
Для электрических пушек максимально может достигать 100°С.

Из опыта автора. По заданию заказчика была создана электрическая тепловая пушка с выходной температурой 160°С для пленочной термоусадки упаковки паллет.

Пришлось применять ТЭНы из нержавеющей стали, двойной корпус с внутренним зеркальным отражателем, керамические изоляторы и массу других специальных решений. В результате получился очень дорогой агрегат.

Рассчитывать на то, что выходной поток должен быть очень горячим – типа «нельзя удержать руку» типичное заблуждение. Такое явление характерно для газовых пушек.

Выбор пушки.
Электрическая мощность выбирается из расчёта - 100 Вт /м2
Продуктивность по воздуху выбирается из расчета 4-6 кратного обмена в час. Это наилучший показатель. Воздух каждые 15-10 минут успевает пройти через пушку, при этом эффективно возмещает теплопотери и равномерно распределяется в помещении.

При низкой продуктивности по воздуху, очень сильно проявляется эффект стратификации. Теплый воздух уходит в верхнюю часть помещения где он стоит в виде тепловой подушки, а нижняя зона, где как правило находятся люди обогревается слабо.

Вопрос стратификации и дестратификации довольно обширный и в пределах данной статьи всесторонне осветить его не предоставляется возможным.

Тепловые пушки различного исполнения и мощности представлены на этой странице


Опыт применения тепловых пушек


Показательный пример очень удачного применения - электроотопление павильонов телевизионных студий.

Киевская фирма «Гранд Профит» специализируется на обеспечении организации съёмочных павильонов для телевидения. Все ведущие киевские телеканалы ведут телесъёмки  своих программ на площадках предоставляемых данной фирмой.

Площадки представляют собой павильоны площадью от 1500м/2 с высотой 17м!
Для каждого такого павильона  фирма задействовала  по 15 агрегатов типа СAMERON  S-18 а также по 12  дестратификаторов  типа WilWind -12000.

СAMERON S-18 тепловая пушка номинальной мощностью 18 кВт с максимальным объемным расходом 3600м3/час. Особенность данного агрегата  очень низкий шум при большой производительности.

Дестратификатор Wil Wind-12000 с объёмным расходом 12000 м3/час с эффективной дальностью воздушного потока 15м.

Правильное применение данного оборудования позволило получить рабочую температуру в каждом павильоне 18-20°С, при хороших экономических показателях в части затрат на электроэнергию.

Кстати о затратах на электроэнергию. Как показывает практика за основу в расчетах необходимо брать 25% от установленной мощности теплового оборудования.

Установленная мощность (максимальная) позволяет вывести помещение в рабочий тепловой режим при любых морозах. Если работы ведутся в одну смену то после ночного охлаждения помещение необходимо быстро вернуть в рабочее состояние.

Мощность  возмещения тепловых потерь помещения- 25% от установленной мощности. Берется за основу расчета при длительном обогреве.

Другой пример эффективного  применения агрегатов указанного типа – ПАО «АрсилорМиттал Кривой Рог».
Помещение цеха водоподготовки комбината площадь -  6000м2, высота 12м.
Задействовано 33 агрегата СAMERON S-18 а также 30 дестратификаторов Wil Wind-12000

Получены результаты аналогичные приведенным в первом примере.

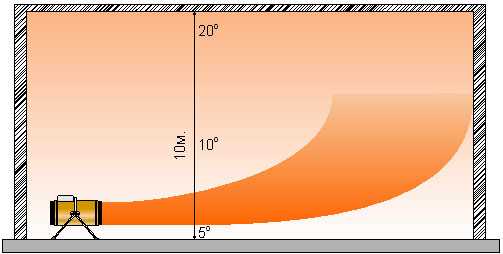

Пример применения пушки тепловой для обогрева высокого помещения h=10м. без дестратификаторов показан на рисунке 1.

Как видно на рисунке, из-за теплового расслоения воздуха тепловой градиент распределяется неравномерно.

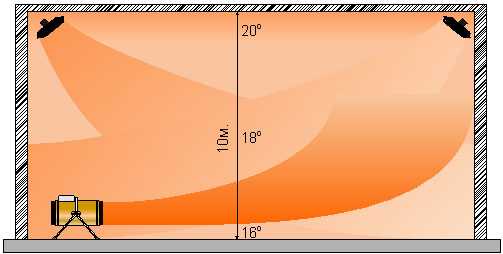

Другой пример изображен на Рис.2.  Такая же пушка в комплексном применении с двумя  сканирующими дестратификаторами Wil Wind-12000, может эффективно выровнять температуру во всем объеме помещения.

Автор: Мискун Василий Васильевич
Ведущий специалист в области теплотехники
ООО «ТТЦ ЭЛЕКТРОНИКА»
г.Киев, 2013г.
(067) 449-44-59

teplo-faq.net

Дизельные тепловые пушки - Компания ГОСТ

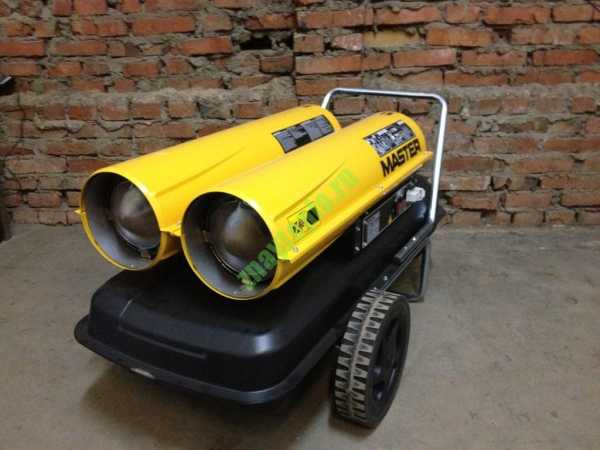

Тепловая пушка дизельная

Дизельная тепловая пушка представляет собой автономный агрегат, способный в кратчайший срок быстро, экономично обогреть производственные помещения, временные рабочие площадки. Оборудование мобильное, что позволяет быстро осуществлять передислокацию в нужное место. Приобрести его вы можете у нас в компании по доступной цене.

Преимущества дизельных тепловых пушек

Компаниям, коммерческая деятельность которых связана с использованием неотапливаемых помещений, стоит купить дизельную тепловую пушку, которая поможет улучшить качество выполняемых сотрудниками работ. Передвижная установка обладает множеством достоинств.

Основные плюсы дизельной тепловой пушки:

  • Автономность, позволяет работать без централизованного энергоснабжения. В отдаленных от цивилизации районах экономичный агрегат позволит в зимнее время выполнять работы, требующие плюсовых температур.
  • Повышение производительности труда. Холод негативно влияет на рабочих и быстрый обогрев тепловой газовой пушкой и за его пределами поможет, невзирая на минус за окном, выполнять все производственные процессы.
  • Хорошие эксплуатационные параметры. Непрерывная работа до 10 часов. Возможность выбора агрегата по мощности 20-230кВт. Экономичный расход дизтоплива и эксплуатации в условиях низких температур.

Рассчитав экономическую целесообразность применения ДТП, компания сможет выбирать, купить тепловую пушку электрическую или дизельную, и на практике улучшить условия труда для сотрудников. Технологические процессы будут выполняться с соблюдением всех нормативов и требований. Соответственно повыситься и доходность предприятия.

Особенности дизельных тепловых пушек

Среди обогревательного оборудования автономного типа, тепловые пушки подразделяются на следующие виды:

  • электрические;
  • бензиновые;
  • газовые;
  • дизельные.

Среди них тепловая дизельная пушка, цена на которую напрямую зависит от мощности установки, считается самой экономически выгодной. По стоимости она может превосходить аналоги, но по длительности эксплуатации, экономичности и производительности она занимает лидирующую позицию. Выбирая агрегат, следует учитывать обеспеченность энергоресурсом, экономическую выгоду от использования конкретного вида оборудования.

www.rmso.ru

Тепловые пушки: предназначение и разновидности

Тепловые пушки: предназначение и разновидности

Тепловая пушка – эффективное и распространенное оборудование для отопления помещений. Оборудование используется как в бытовых условиях, так и в промышленных. Особенность тепловой пушки -  ее высокая производительность, вместе с тем, она требует совсем малых энергозатрат, поэтому гораздо более выгодна, чем другие электроприборы. Но, тепловая пушка сильно высушивает воздух, поэтому в жилых помещениях используется она крайне редко.

Производители оборудования

В интернет-магазине можно купить тепловую пушку по выгодной цене в Москве http://wn-vibroplita.ru/shop/the-equipment-for-heating-of-the-soil-and-concrete/. Выбирая это оборудование, необходимо отдавать предпочтение проверенным производителям. Хорошую продукцию предлагают бренды Днипро-М, Grunhelm, Sturm, Aeroheat, Vitals и Ballu. Все эти производители предлагают качественную продукцию, но популярными поставщиками являются Sturm и Днипро-М. Продукция брендов доступна по стоимости, она обладает высокой производительностью и является надежной. Модельный ряд широк и включает оборудование разной мощности.

Виды тепловых пушек

На рынке представлен огромный ассортимент товаров. Есть пушки мощностью от 2000 до 80 000 Вт. Производительность пушки определяется ее прогревающей способностью, чем больше воздуха она прогреет, тем выше производительность. Для бытовых приборов производительность не может быть  менее 20 м3/ч, а для производственных объектов - 2200 м3/ч.

Пушки делятся на такие виды:

  • Газовая пушка. Экономичный прибор, газовые пушки используют на промышленных объектах, он позволяет быстро прогреть помещение.
  • Дизельные – самые мощные модели, предназначены для просторных промышленных цехов.
  • Тепловая электрическая пушка. Его мощность меньше, этот вид оборудования самый распространенный. Электрические пушки используются в бытовых условиях.

Независимо от типа оборудования, принцип его действия одинаков – при помощи вентилятора, воздух прогоняется через обогреватель, а затем распространяется по помещению, равномерно его нагревая.

Каждая пушка работает в нескольких режимах, от выбранного режима зависит эффективность ее работы. В некоторых моделях есть автоматический термостат, который позволяет настраивать температурный режим работы устройства. Термостат позволяет избежать перегрева пушки и продлить срок ее работы.

У нас вы можете приобрести качественные пушки бытового и промышленного использования. Мы предлагаем только проверенный товар от лучших производителей в широком ассортименте.

nvph.ru

классификация по излучению и энергоносителям

Тепловая пушка – незаменимый помощник частных домовладельцев, а также инструмент решения многих ремонтно-строительных и производственных задач. Агрегат в считанные минуты повышает температуру и способствует понижению влажности.

Чтобы теплогенератор справлялся с задачами и не доставлял хлопот, необходимо разобраться, какие виды тепловых пушек целесообразно применять в различных ситуациях. Основной критерий выбора – способ нагрева и передачи тепла.

Предлагаем разобраться, как устроены и работают разные виды нагревателей, в чем их сильные и слабые стороны. Понимание особенностей эксплуатации тепловых пушек поможет определиться с моделью и не разочароваться в покупке. Чтобы облегчить задачу выбора, мы подготовили обзор лучших теплогенераторов от надежных производителей.

Содержание статьи:

Базовое устройство и принцип действия

Теплопушка – мобильный воздухонагреватель для помещений разного назначения. Агрегат преимущественно используется в двух целях. Первая задача – организация локального обогрева выставочных залов, торговых площадок, складов, гаражей и павильонов.

Второе назначение – быстрая просушка отдельных элементов на технологических операциях, например, крепление французских потолков или выполнение внутренней отделки в зимний период.

Тепловые пушки

Тепловентилятор имеет простое устройство. Основные конструктивные детали прибора: вентилятор, нагревательный элемент, термостат для работы в автономном режиме и терморегулятор, предотвращающий перегрев пушки

Все компоненты собраны в прочный металлический корпус, оснащенный решетками для забора холодного и выброса горячего воздуха. В качестве теплогенерирующего узла используется ТЭН, открытая спираль или топливный бак с теплообменником.

Принцип функционирования тепловентилятора:

  1. «Пушка» захватывает воздушные потоки и пропускает их через нагреватель.
  2. Горячие массы выталкиваются через сопло, распределяясь по помещению.

Работа механизма похожа на обычный вентилятор. Единственное отличие – параллельное подсоединение нагревательных элементов, подающих теплый воздух.

Классификация агрегатов по типу энергоносителя

Как и любой прибор, тепловые пушки имеют ряд критериев для дифференцирования ассортимента товаров. По сфере применения различают бытовые и промышленные тепловентиляторы.

Отличительный признак – мощность и граничная температура нагрева теплогенерирующего узла. Понятно, что данные параметры у промышленных моделей превышают показатели бытовых пушек.

Более обширной является классификация по типу источника энергии. Именно энергоноситель во многом определяет конструктивные и функциональные особенности агрегата, а также специфику его применения.

Электрические пушки – универсальность применения

Электрическая группа тепловых вентиляторов допустима к использованию в жилых, торговых, офисных помещениях как дополнительного источника обогрева. Электромодели часто оказываются незаменимы при выполнении ремонтно-отделочных работ для быстрого понижения влажности.

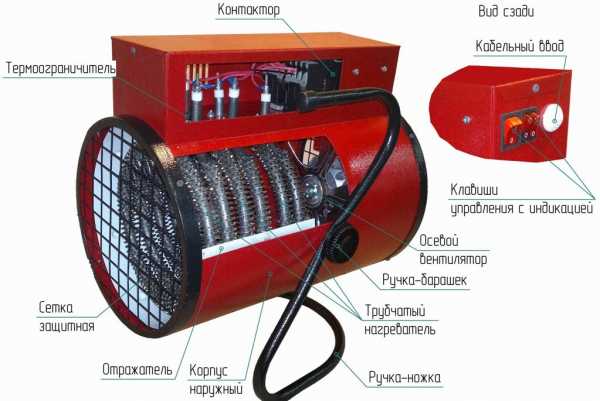

Устройство тепловой пушки

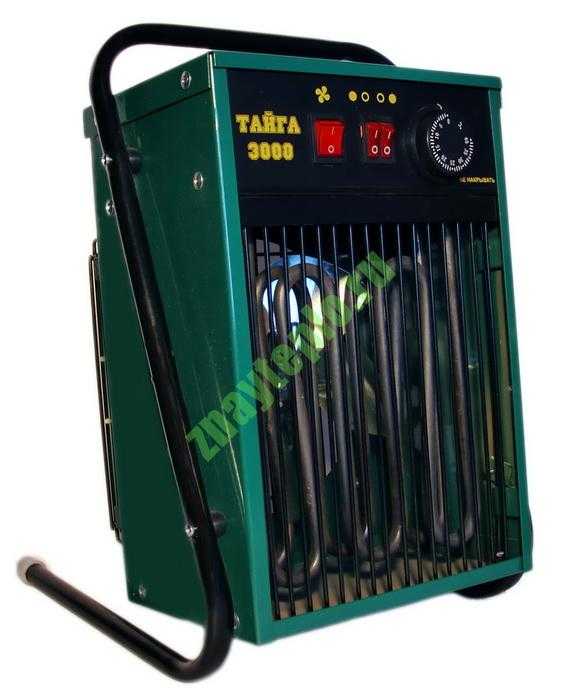

В электрических пушках используются два вида нагревателей: спирали из тугоплавких металлов и ТЭНы (герметичные трубки, наполненные кварцевым песком) (+)

Нагревательные элементы отличаются эффективностью и степенью безопасности:

  1. Спираль. Быстро разогревается и хорошо удерживает заданную температуру. Недостаток – пожароопасность.
  2. ТЭН. Трубки меньше накапливают и сжигают пыль по сравнению с открытой спиралью. Однако ТЭН более инерционный – медленнее нагревается и дает сниженную температуру на выходе. Значимые плюсы: безопасность и долговечность.

Электрические «термопушки» оснащены термоограничителем – элемент предотвращает перегрев агрегата и способствует экономии электроэнергии. При достижении заданной пользователем температуры терморегулятор отключает ТЭН.

Зависимо от мощности электроприбор подключается к двух- или трехфазной сети. При выборе теплогенератора необходимо учесть возможности электропроводки.

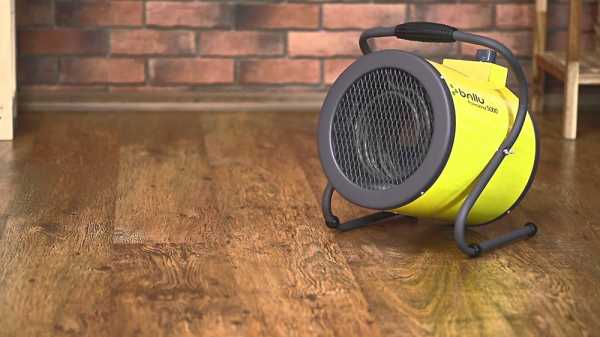

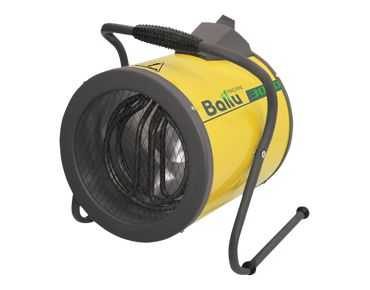

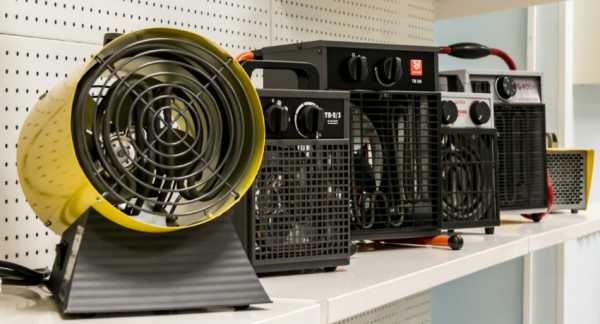

Электрическая тепловая пушка

Диапазон мощностей электрических тепловентиляторов колеблется в радиусе 1,5-50 кВт. Работа агрегатов до 5 кВт допустима от бытовой электросети

Оптимальные условия эксплуатации : температура от -10°С до +35°С, влажность – до 70%.

К числу основных достоинств «электропушек» относят:

  • экологичность – в процессе работы в атмосферу не выделяются вредные отходы;
  • компактность и мобильность – вес бытовой модели порядка 4-8 кг, небольшие габариты позволяют использовать тепловентилятор в маленьких помещениях;
  • непрерывность функционирования – нет необходимости в дозаправке агрегата;
  • универсальность применения.

Несмотря на прочный корпус и наличие решеток, рабочие части устройства плохо защищены от попадания грязи и влаги. Дополнительный недостаток – завышенное энергопотребление при обогреве неотапливаемых зданий.

Газовые модификации – высокая производительность

Газовые теплопушки отличаются высокой производительностью при умеренных эксплуатационных расходах. Варианты потребляемого горючего: сжиженный баллонный газ (бутан/пропан) или природный от центральной магистрали.

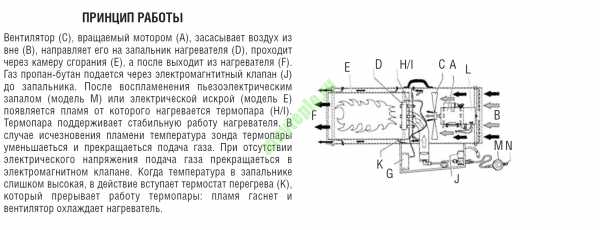

Устройство газовой пушки

Устройство газовой пушки: 1 – лопастной вентилятор, 2 – горелка, 3 – емкость сгорания топлива, 4 – кнопка запуска и индикатор работы, 5 – обратный клапан, 6 – газопровод, 7 –вентиль, 8 – редуктор, 9 – электрический мотор (+)

Во избежание чрезмерного газового испарения и возможного взрыва, между горелкой и газовым баллоном предусмотрен редуктор. Его назначение: обеспечение преобразования сжиженного горючего в газообразное состояние и контроль подачи газового топлива на сопло горелки.

Работа теплогенератора требует электроэнергии для питания вентилятора. Мощность устройства определяет объем прокаченного воздуха. Показатель составляет 30-200 Вт.

Газовый агрегат работает по сходному принципу с аналогами:

  1. Через редуктор подается газ.
  2. Проходя сквозь отверстия в горелке, газообразное горючее поступает к камере сгорания – здесь срабатывает механическая или автоматическая система пьезоподжига.
  3. При горении газ отдает тепло теплообменнику.
  4. Нагнетаемые вентилятором воздухопотоки проходят вдоль горячих стенок теплообменника и нагреваются.

Газовые модификации делят на две группы: стационарные и мобильные. Первые подключаются к общему газопроводу, вторые – работают от баллона.

Сфера применения тепловой пушки

Стационарные пушки мощнее мобильных собратьев. Они могут быть напольными, настенными или навесными. Последний вариант часто используется для обогрева теплиц. Мобильные приборы удобны при транспортировке и переноске – пушки оснащены колесами или ручкой

Достоинства газовых тепловентиляторов:

  • высокий КПД – безотходное сгорание газа;
  • экономичный обогрев просторных помещений – производительность пушек до 250-300 кв.м.;
  • возможность работы при высокой влажности – элементы механизма защищены корпусом из антикоррозийного металла;
  • незначительный выброс отходов в процессе горения – допустимо применение в общественных местах при условии хорошей вентиляции;
  • доступность топлива – закупка природного газа обойдется относительно недорого.

Несмотря на наличие защиты от перегрева и встроенной системы контроля пламени, относятся к разряду потенциально опасных агрегатов. Помимо этого, в процессе работы тепловентилятора выгорает кислород. Перечисленные причины объясняют ограниченность применения газовых моделей в жилых помещениях.

Пушки на газу популярны в агропромышленном комплексе, на строительных объектах и в производственных площадях полуоткрытого, открытого типа.

Дизельные пушки прямого и непрямого нагрева

Сфера применения дизельных теплогенераторов схожа с областью назначения газовых модификаций. Однако пушки на дизтопливе не подходят для прогрева жилых помещений. Ограничения обусловлены чрезмерной мощностью и необходимостью обустройства дымоотвода.

Дизельная пушка

Принцип функционировании основан на получение разогретого воздухопотока благодаря сгоранию дизельного топлива. Теплопушки этого типа подразделяются на две группы: прямого и непрямого действия

Прямой нагрев. Простой агрегат с открытой камерой сгорания. Центр теплогенератора – насос с форсункой, поддерживающий горение факела. За ним расположен мощный вентилятор.

Разогретый воздух пересекает камеру сгорания и подается в атмосферу. Вместе с ним в помещение поступают остатки продуктов сгорания дизтоплива. Находиться вблизи такого агрегата равносильно тому, чтобы стоять у выхлопной трубы автомобиля. Даже при наличии активной вентиляции остается запах гари, вызывающий головокружение и отравление.

Непрямой нагрев. В конструкции предусмотрена труба для выброса продуктов сгорания. Форсунка размещена в закрытой «топочной камере» с дымоходом.

В теплопушках непрямого нагрева нагнетаемые воздушные массы не пересекаются с горящим факелом – пламя обдувает топочную камеру. В свою очередь, копоть и гарь выводятся наружу через дымоход в обход помещения.

Пушки прямого и непрямого нагрева

На рис. 1 – пушка непрямого нагрева, рис. 2 – генератор прямого нагрева. Устройство дизельных пушек: 1 – камера сгорания закрытого/открытого типа, 2 – дымоотвод, 3, 4 – горелка и сопло, 5 – электрический клапан, 6 – топливный привод, 7 – вентилятор, 8 – электродвигатель, 9 – насос подачи топлива, 10 – кронштейн для намотки шнура, 11 – бак для дизеля, 12 – рабочая панель (+)

Производители жидкотопливных пушек для заправки рекомендуют использовать дизтопливо и керосин. Во избежание поломок и взрывоопасных ситуаций запрещено применять: бензин, лигроин, спирт и прочие легковоспламеняющиеся вещества.

Сильные стороны дизельных теплопушек:

  • высокая эффективность – КПД до 100%;
  • экономичность – минимальное энергопотребление;
  • компактность – небольшие габариты установки и простота использования;
  • умеренный расход топлива – модель мощностью 10 кВт сжигает за час 1 л дизеля;
  • время непрерывной работы – около 10-12 часов;
  • широкий выбор агрегатов разной мощности – от компактных установок на 10-30 кВт до высокопродуктивных теплопушек в 200 кВТ;
  • быстрота разогрева – пушка быстро прогревает помещение.

Как и любые виды тепловых пушек, не лишены недостатков.

Основные минусы:

  • энергозависимость;
  • шумная работа;
  • выделение токсичных веществ, опасных для человека;
  • распространение запаха солярки.

Дизельные агрегаты стоят дороже электрических и газовых собратьев.

Многотопливные пушки – утилизация отработанного масла

Конструктивно комбинированные агрегаты схожи с дизельными пушками. Но многотопливные устройства способны работать на разном заправочном материале: солярке, керосине, сжиженном/природном газе, отработке (моторном, гидравлическом масле).

Разнообразное «поглощение» топлива делает комбинированные пушки весьма популярными при обогреве автосервисов, гаражных кооперативов, техстанций. Одновременно решается две задачи: утилизация отработки и нагрев помещения.

Многотопливные агрегаты бывают прямого и непрямого действия с аналогичными технико-эксплуатационными нюансами, как и дизельные собратья.

Многотопливная тепловая пушка

Устройство комбинированной теплопушки непрямого нагрева на примере Master WA33: 1 – встроенная горелка, 2 – бак подачи топлива, 3 – решетка, 4 – ручная система поджига, 5 – регулировка мощности, 6 – бак для суточного запаса отработки

Переключение термопушки с одного топлива на другой осуществляется вручную – оборудование комплектуется несколькими горелками разных характеристик.

Особенности работы теплогенераторов на обратке:

  • сгорание масляных паров сопровождается тепловыделением с образованием шлаков и копоти;
  • пушки имеют значительные габариты и подразумевают стационарную напольную установку;
  • эксплуатация пушки возможна с обустройством системы газоотвода для удаления углекислого газа.

Уровень КПД достигает 98-100%, период работы без дозаправки – 15-24 часа.

Стационарная теплопушка

Несмотря на стационарный монтаж, направление горячих воздушных струй можно регулировать, обеспечивая прогрев всех участков помещения с отдаленного расположения

Особенности инфракрасных “тепловентиляторов”

ИК-пушки отличаются от предшественников принципом функционирования. Выработанное тепло доходит до окружающих предметов не через направленные воздухопотоки, а посредством излучения. Для работы оборудование подключается или к электроцепи, или к газовому баллону.

Инфракрасная тепловая пушка

Тепловые лучи распределяются в прямолинейной плоскости, не поглощаюсь воздушными массами. Нагретые предметы постепенно отдают тепловую энергию воздуху и людям – точечный обогрев снижает затраты на электричество и топливо (+)

В конструкции нет вентилятора, передача тепла происходит благодаря излучателю – фламентину. Нагревательный элемент – спираль из сплава разных металлов, заключенная в тубу из кварцевого стекла. При нагреве трубчатые ТЭНы генерируют инфракрасное излучение.

За нагревательным элементом находится рефлектор – зеркальный отражатель фокусирует инфракрасные лучи в нужном направлении и предотвращает нагрев внутренних механизмов и корпуса пушки.

Обогрев ИК-излучением

Благодаря способности излучения нагревать поверхности в зоне воздействия, ИК-пушка применяется для эффективной просушки окрашенных изделий, оштукатуренных стен, оперативной разморозки предметов и обогрева рабочего места

Плюсы и минусы прибора во многом зависят от типа генератора тепловой энергии – электрического ТЭНа или жидкотопливной горелки. Каждой модели присущи отличительные особенности электро- или дизельной пушки соответственно.

По сравнению с «вентиляторными» моделями ИК-нагреватели не провоцируют сквозняков и работают очень тихо. Недостаток – невысокая скорость нагрева всего помещения.

Водяные приборы – безопасность эксплуатации

В водяном тепловентиляторе роль нагревательного элемента отведена теплообменнику с разогретой жидкостью. Оболочка пушки изготовлена из нержавейки и покрыта полимерным слоем. Такой «сэндвич» обеспечивает  корпуса – IP44.

Устройство водяной тепловой пушки

Составляющие водяной пушки: неразборной узел нагревателя (теплообменник из медных трубок и алюминиевых пластин), вентилятор, металлический корпус и патрубки слива (+)

«Гидропушка» подсоединяется к трубам отопления или ГВС. Модель напоминает традиционный водяной радиатор отопления, единственная разница – наличие электровентилятора.

Схема работы устройства достаточно проста:

  1. Холодный воздух захватывается через заднюю решетку.
  2. В теплообменнике воздушные массы прогреваются и сквозь фронтальную сетку подаются обратно в помещение.

Для регулировки скорости работы вентилятора и интенсивности обогрева на подводящую магистраль монтируют трех- или двухходовые краны. Теплоотдача прибора зависит от количества ребер на внешней решетке – чем их больше, тем лучше теплообмен.

Принцип действия тепловой пушки

Рекомендованные условия эксплуатации: граничная температура – не ниже -10°С, относительная влажность – до 80%, степень запыленности помещения – не более 10 мг/куб.м

Главные достоинства гидро-пушки: экологичность, безопасность, экономичность потребления энергоресурсов. Недостаток – длительность нагрева помещения. Водяной агрегат преимущественно используется как дополнительное средство обогрева в жилых, офисных помещениях, а также парниках и теплицах.

Оценка возможностей лучших теплогенераторов

Рынок теплопушек стабилен. Лидерами сегмента электрических модификаций являются изделия компаний Ballu, Sturm, Quattro Elementi, Новэл. Среди дизельных и газовых пушек хорошо себя зарекомендовали бренды Master, Elitech и Prorab.

При покупке особое внимание следует уделить мощности, степени безопасности, условиям пользования и стоимости агрегата.

Электропушки ведущих производителей

В рейтинге лучших электрических тепловентиляторов представлены Ballu BKX5, QE-2000C от Quattro Elementi и КЭВ-24 от отечественного бренда Новэл.

Ballu BKX5. Прибор оснащен металлокерамическим нагревательным элементом, ударопрочным стальным корпусом и пылевлагозащищенным переключателем для выбора режима.

Характеристики Ballu BKX5

Напряжение – 220 В, мощность – 3 кВт, макс. ток – 13,6 А, расход воздуха – 250 куб. м/ч. Дополнительные характеристики: расчетная площадь – 35 кв.м, диапазон работы терморегулятора 0…+40°С, трехступенчатая система безопасности, предусмотрен термостат и вентиляция без обогрева

Недостатки: короткий шнур, назойливый шум, неприятный запах при первом запуске. Цена BKX5 – 50-60 у.е.

QE-2000C. Бытовая мини-пушка для обслуживания помещений до 20 кв.м. Возможно функционирование в 2-х режимах, максимальная мощность – 2 кВт.

Характеристики QE-2000C

Параметры миниатюрной модификации: керамический нагреватель, механическое управление, установка – напольная, вес – 1,7 кг, встроенный термостат, быстрая скорость обогрева, воздухообмен – 130 куб. м/ч, керамический нагревательный элемент

Благодаря терморегулятору QE-2000C автоматически поддерживает параметры микроклимата. Ориентировочная стоимость – 30 у.е.

КЭВ-24. Электропушка с увеличенной мощностью обогрева и интенсивностью воздухопотока. Сфера эксплуатации – промышленные, строительные площадки и производственные здания.

Характеристики КЭВ-24

Характеристики КЭВ-24: мощность – 24 кВт, воздухообмен – 2200 куб. м/ч, штатное напряжение – 400 В, объем обогрева – 600 куб.м, акустический эффект – 65 дБ, тепловая мощность – 12-24 кВт, масса – 30 кг, габариты – 35,5*81*38 см

Газовые модели различной мощности

Популярные газовые пушки: Elitech ТП/30ГБ и Master BLP/53М.

ТП/30ГБ от Elitech. Выгодный вариант для обогрева больших площадей в пределах 200 кв.м. Агрегат применим только в хорошо вентилируемых постройках. Эксплуатационные условия: напольная установка, работа под надзором. Пушка оснащена электронным розжигом и решеткой на сопле для защиты внутреннего механизма.

Характеристики ТП/30ГБ от Elitech

Параметры теплогенератора: топливо – пропан/бутан, мощность при обогреве – 30 кВт, тип зажигания – пьезо, выдаваемый воздухопоток – 1000 куб.м/ч, вес установки – 7,6 кг, габаритные размеры – 59,7*31,5*24 см

Master BLP. Прибор премиум-класса для применения в индустриальных целях. Корпус с повышенной теплоизоляцией и антикоррозийным покрытием. Высокая степень защиты позволяет эксплуатировать пушку во влажной среде. При отсутствии огня или перегреве электронная система прекратит подачу топлива.

Характеристики Master BLP

Преимущества модели: КПД – 98-100%, энергоэффективность, плавная регулировка мощности, практически бездымное сгорание топлива, простое техническое обслуживание, наличие термореле. Характеристики: мощность при обогреве – 30 кВт, расход газа – 2,3 кг/ч

Дизельные пушки производственного назначения

Мощные модели для быстрого обогрева больших объемов сооружений. В рейтинге представлены пушки прямого действия компаний Prorab и Ресанта.

Prorab DP50. Высокопроизводительная модель популярной компании. Рекомендуемая площадь обогрева – до 500 кв.м. Пушка работает на керосине и дизтопливе.

Характеристики Prorab DP50

Технические характеристики: мощность на обогрев – 50 кВт, воздухообмен – 1100 куб. м/ч, объем топливного резервуара – 50 л, работа без дозаправки – 10 ч, расход горючего – 4,8 л/ч, вес – 37 кг, наличие транспортировочных колес и защиты от перегрева

ТДП-2000 от Ресанта. Оптимально для разогрева построек – 100-150 кв.м. Многотопливная модель функционирует на дизеле или керосине. Пушка оборудована вместительным баком, обеспечивающим длительность рабочего цикла.

Характеристики ТДП-2000 от Ресанта

Технические параметры: расход топлива – 1,85 кг/ч, тепловая мощность – 20 кВт. Теплогенератор имеет защиту от воспламенения/угасания пламени. Для устойчивости агрегат оснащен широким опорным основанием. Ориентировочная стоимость ТДП-2000 – 250 у.е.

Если есть желание сэкономить, то можно попытаться собрать тепловую пушку самостоятельно. На нашем сайте есть блок статей с подробным описанием технологии изготовления разных видов теплогенераторов.

Советуем ознакомиться:

Выводы и полезное видео по теме

Подробная видео-инструкция по выбору теплового генератора. Особенности работы разных видов пушек, сопоставление основных технических параметров:

Первоочередной критерий выбора тепловой пушки – тип энергоносителя. От способа нагрева зависит мощность прибора и специфика его применения.

В быту лучше использовать безопасные электрические модели, в производственных целях – дизельные, газовые и многотопливные агрегаты. Водяные пушки могут выступать второстепенным источником тепла.

Поделитесь с читателями вашим опытом использования тепловых пушек. Расскажите, на чем основывался выбор агрегата, и довольны ли вы приобретением. Пожалуйста, оставляйте комментарии к статье, задавайте вопросы и участвуйте в обсуждениях. Форма для связи расположена ниже.



sovet-ingenera.com

Как подобрать тепловую пушку - znayteplo.ru

Оглавление статьи

Какие бывают тепловые пушки и зачем они нужны?

Тепловая пушка — это устройство, которое обязательно содержит 2 элемента:

  • Вентилятор, с помощью которого пушка обеспечивает циркуляцию воздуха.
  • Нагревательный элемент, который нагревает воздух.

Нагревательные элементы в пушке также делятся на разные виды:

В быту чаще всего применяют маломощные электрические газовые пушки мощностью до 10 кВт. Их используют для обогрева гаражей и просушки помещений после затопления.

Более мощные дизельные и газовые обогреватели применяют для отогрева автомобилей зимой и для прогрева больших неотапливаемых помещений в зимний период времени. Для безопасного их использование необходимо обеспечивать приток свежего воздуха извне. Иначе возникает риск получить отравление угарным газом.

При отогреве автомобилей зимой наиболее популярны дизельные пушки от 22 до 30 кВт мощности. С их помощью можно за 15-20 минут отогреть двигатель автомобиля в любой мороз. Дополнительно для отогрева понадобится специальный рукав, который подводит горячий воздух к картеру двигателя, и брезентовые покрывала от холодного ветра. Стоит помнить, что существует риск пожара. Обычно он происходит из-за незамеченной утечки топлива из-за порванного шланга. Поэтому проверьте все и на всякий случай держите на готове огнетушитель

Подбор мощности.

Выбор мощности тепловой пушки осуществляется с помощью формулы — P = V•K•Δt , (ккал/час), где:

  • P — значение необходимой мощности.
  • V — объем помещения.
  • K — коэффициент рассеивания, значение которого зависит от теплоизоляции стен, окон итд.
  • Δt — разница между температурой до и после нагрева.

Чтобы получить значение мощности в привычных нам киловаттах нужно полученный результат разделить на 860 или воспользоваться специальным калькулятором.

Виды тепловых пушек.

Основные виды тепловых пушек описаны ниже. Я использовал произвольный порядок перечисления, который не связан с важностью или популярностью того или иного вида. Поэтому думайте сами, решайте сами, что для вас лучше.

Электрические.

Они нагревают воздух при помощи ТЭНов, мощность которых начинается от 3 кВт. Питаются такие обогреватели или от сети с напряжением 220 В (до 9 кВт), или от сети с напряжением 380 В (от 10 кВт и выше). Кроме того, для питания нужно установить автомат и подобрать хороший провод с большим сечением (необходимое количество жил и их сечение указывается в паспорте на изделие). Монтаж автомата и розетки для мощных пушек лучше доверить электрику.

Электрическая тепловая пушка

На дизеле или керосине.

Их нагревательным элементом является дизельная горелка. Внутри горелки происходит сжигание смеси керосина или дизельного топлива с воздухом. Топливо смешивается с воздухом при помощи форсунки. Такие обогреватели будут хорошо работать на качественном топливе, которое дает минимум нагара на запальной свече и форсунке. Для них запрещается использовать в качестве топлива бензин, ацетон или другие растворители.

Дизельная тепловая пушка

Газовые.

Имеют внутри себя газовую горелку, в которой газ зажигает пьезоэлемент. Работают такие пушки от баллонов с сжиженным газом. Внутри горелки есть несколько устройств обеспечивающих защиту потребителя от неприятностей:

  • Термопара — при падении температуры внутри горелки перекрывает газовый клапан. Это позволяет избежать утечки газа при потухании пламени.
  • Датчик перегрева — выключает газ при достижении опасной температуры внутри пушки.
  • Датчик наличия питания от сети — отключает газ, если пропадает электричество.

Такую пушку можно использовать для отогрева автомобилей и обогрева помещений при наличии вентиляции.

принцип работы тепловой пушки из буклета фирмы Remington

Водяные.


Водяные тепловые пушки в качестве нагревательного элемента имеют змеевик, по которому циркулирует горячий теплоноситель. Вентилятор точно так же прогоняет через него воздух и тем самым нагревает помещение. Они используются для нагрева больших производственных помещений. Такой способ нагрева воздуха исключает попадание в него угарного газа и других вредных веществ. Мощность водяных пушек начинается от  20 кВт.

водяная тепловая пушка

Резюме статьи.

Если вам необходимо быстро нагреть большой объем воздуха, то пушка лучшее решение. Но не стоит пренебрегать правилами техники безопасности, а для этого необходимо внимательно прочитать паспорт изделия. В этом случае вам удастся избежать многих неприятностей. На этом все, прошу не забывать делиться в социальных сетях и писать комментарии.

znayteplo.ru

Тепловая газовая пушка промышленная ТАГ-30 мощностью 30кВт

Тепловая пушка ТАГ-30 предназначена для обогрева производственных и складских помещений, строительных объектов, мастерских, спортивных, выставочных и торговых залов, сооружений агропромышленного комплекса, теплиц, ангаров.

Тепловые пушки работают по принципу распределения нагретого воздуха в помещении с помощью теплового вентилятора. Не требуют специального монтажа и имеют колеса для легкого передвижения, просты и надёжны в эксплуатации.

Модель ТАГ-30 – тепловентилятор прямого нагрева: продукты сгорания не отводятся. Тепловые агрегаты такого типа используют для обогрева хорошо проветриваемых помещений. Преимуществами ТАГ-30 являются небольшие габариты (длина – 0,7 м) и масса (22 кг).

Принцип работы:

Газ подается в камеру сгорания, где происходит его смешивание с воздухом и образование горючей смеси. Смесь воспламеняется при помощи электродов. Если пламя погаснет, встроенный датчик дает сигнал повторного розжига горелки. Поток воздуха от вентилятора проходит через камеру сгорания и, нагреваясь, выходит через сопло в помещение.

Тепловая пушка ТАГ-30 может работать в автоматическом режиме от наружного термостата. При достижении необходимой температуры в обогреваемом помещении, термостат выключит вентилятор и дутьевую горелку. При этом запальная горелка будет продолжать гореть в дежурном режиме. Тепловая пушка возобновит работу при понижении температуры в помещении ниже установленной на термостате.

При возникновении аварийной ситуации (отказ вентилятора, необоснованное повышение температуры в камере сгорания и т. д.) датчик-реле температуры отключает горелку. Горелка отключается также при затухании пламени, при прекращении подачи топлива и электроэнергии, засорении сопла и т. д. При всех перечисленных ситуациях происходит отключение клапанов запальной и основной горелки и включается звуковая и световая аварийная сигнализация.

Технические характеристики тепловой пушки

Теплопроизводительность, не менее, ккал/ч (кВт/ч)основной горелки26000 (30)
запальной горелкине регламентируется
Производительность по воздуху, не менее, м32000
Температура нагрева воздуха выше температуры окружающей среды, не менее, °С70
Топливопропан технический марки ПТ ГОСТ 20448-90
смесь пропана-бутана технических марки СПБТ ГОСТ 20448-90
пропан автомобильный ПА ГОСТ 27578-87
природный газ ГОСТ 5542-87
Диаметр сопла основной горелки, ммпропан, пропан-бутан1,2
природный газ1,7
Давление подключения природного газа, мбар6...8
Расход топлива не болеепропан, пропан-бутан3 кг/ч
природный газ3,9 м3
Параметры питающей сети, В/Гц220/50
Потребляемая мощность не более, Вт260
Ветроустойчивость горелкиповышенная
Климатическое исполнение нагревателяУХЛ 3 ГОСТ 15150-69
Режим работы аппаратапродолжительный
Давление в камере сгоранияатмосферное
Максимальное содержание оксида углерода (СО) в продуктах сгорания, не более, ppm100
Габаритные размеры, мм685×334×470
Масса, кг22

www.mto-rus.ru

Статья: Как выбрать тепловую пушку

Tепловая пушка за короткое время осуществляет обогрев помещений, сушку влажных поверхностей посредством мощного воздушного потока. Она используется для получения технологического тепла на объектах производственного, сельскохозяйственного, складского, вспомогательного, торгового назначения. Результативность устройства зависит от того, насколько технические параметры, функциональные свойства тепловой пушки соответствуют поставленным задачам.

Эффективность быстрого обогрева помещений

Благодаря универсальным возможностям, тепловая пушка способна одновременно обогревать, просушивать и вентилировать помещения. Она создает оптимальный микроклимат в значительном объеме внутреннего пространства. Надежные воздушно-отопительные агрегаты востребованы на объектах промышленности, бизнеса, культурно-социального сектора. Их используют в бытовых и промышленных целях, для специального, локального либо общего воздействия.

При отсутствии альтернативных способов отопления или недостаточной теплоотдаче существующих нагревательных приборов тепловая пушка позволяет поддерживать определенную температуру воздуха. Она служит основным источника тепла в подсобных помещениях, теплицах, мастерских, гаражах. В складских зданиях при погрузочно-разгрузочных работах устройство играет роль воздушно-тепловой завесы. Оно образует невидимый барьер, ограничивающий проникновение холодного воздуха.

Традиционно, многопланово применяется тепловая пушка на строительных площадках. За счет сконцентрированного потока теплого воздуха направленного действия она интенсивно, качественно осушает оштукатуренные и окрашенные поверхности, обеспечивает усиленную вентиляцию помещений. Агрегат может использоваться для просушки комнат после ремонта, осушения сырых подвалов, сушки белья, получения сухофруктов, других целей.

Альтернативность и условия выбора тепловых пушек

Многообразие, практичность, простота конструкции отличают тепловые пушки от всевозможных средств отопления. Ответить на вопрос, как безошибочно выбрать необходимое устройство, помогает анализ проблемной ситуации. При системном подходе принимается во внимание ряд факторов:

  • типы конкретных задач, требующих решений;
  • выполняемые тепловой пушкой функции – постоянный обогрев, периодическое применение, просушка поверхностей;
  • специфика подлежащих обогреву помещений – назначение, размеры, температурный режим, наличие либо отсутствие других систем отопления, вентиляции, дымовых труб;
  • габаритные параметры, масса, дизайн пушки;
  • стоимость;
  • источник энергии.

Подходящий тип тепловой пушки определяется с учетом доступности, удобства использования в реальных условиях конкретного вида теплоносителя – газа, жидкого топлива, отработанного масла, электроэнергии. Агрегаты могут быть стационарными и переносными. Они выпускаются в корпусе цилиндрической формы, оптимальной для точечного обогрева участка поверхности, либо отличаются прямоугольной конструкцией, способствующей увеличению площади распространения теплового потока.

Перед тем, как выбрать тепловую пушку - оптимальную модель, соответствующую заданной тепловой мощности, следует посчитать объем отапливаемого помещения. Целесообразно провести оценку уровня шума и теплопотерь, связанных с состоянием теплоизоляции стен, окон. Особое внимание уделяется способу нагрева воздуха – прямому или косвенному. Тепловентиляторы прямого нагрева оснащены открытой камерой сгорания. Тепловые пушки непрямого нагрева предусматривают подключение к системе отвода отработанных газов, продуктов распада сгораемого топлива. Оно обязательно для помещений с пребыванием людей.

Виды тепловых пушек по виду используемой энергии

Тепловую энергию агрегаты генерируют путем преобразования энергоносителя. В зависимости от его вида тепловые пушки производятся следующих типов:

  • дизельные;
  • газовые;
  • инфракрасные;
  • водяные;
  • многотопливные;
  • электрические.

На промышленных, строительных объектах используются мобильные, мощные дизельные тепловые пушки прямого или косвенного нагрева. Для функционирования вентилятора и автоматизированной системы контроля их конструкция предусматривает возможность подключения к электросети.  Дизельные агрегаты потребляют мало электроэнергии, однако требуют значительных расходов на топливо.

Оборудованные газовой горелкой тепловые пушки являются стационарными установками, подключаемыми к системе газоснабжения. Применение баллонов со сжиженным топливом допускает перемещение агрегатов. Газовые тепловые пушки удобны для использования на строительных площадках, в производственных, сельскохозяйственных помещениях с качественной вентиляционной системой.

Инфракрасные тепловые пушки, не оборудованные вентиляторами, сводят к минимуму циркуляцию воздуха. Они нагревают не пространство, а рабочие поверхности, и могут использоваться в любых помещениях. Сжигание газообразного или жидкого топлива осуществляется в специальной камере, исключающей контакт открытого пламени с воздухом. Для обогрева небольших комнат существуют тепловые излучатели, работающие от электрической сети.

Нагревательный элемент тепловой водяной пушки предусматривает прохождение горячей воды. При наличии технических условий теплообменник подключается к центральной отопительной системе. Таким образом, увеличивается эффективность обогрева тепличных хозяйств, производственных помещений, закрытых складских, спортивных, торгово-сервисных объектов.

За счет сжигания отработанного гидравлического, моторного, трансмиссионного масла работают многотопливные тепловые пушки. Оборудованные встроенными системами насосов для подачи топлива, они могут осуществлять прямой либо косвенный нагрев помещений. В гаражах, на предприятиях автосервиса многотопливные агрегаты решают комплексно задачи обогрева помещений и утилизации отходов. Для восполнения кислорода в воздухе они требуют наличия соответствующей вентиляции.

Экологичные и безопасные тепловые пушки СФО

Тепловая электрическая пушка, не загрязняющая атмосферу продуктами сгорания и выхлопными газами, универсальна в применении. Ее можно эксплуатировать в жилых апартаментах и нежилых помещениях, где наблюдается постоянное присутствие людей. Электрические тепловентиляторы запускаются при положительных и отрицательных температурах воздуха, что делает оптимальным их использование в неотапливаемых складских зданиях, гаражах, подсобных помещениях.

Оснащенные трубчатыми электронагревательными элементами тепловые пушки СФО способны работать непрерывно в условиях стройплощадок, цехов, магазинов, мастерских. Создавая требуемую температуру и давление воздушного потока, они позволяют филигранно выполнять установку натяжных потолков. Тепловая электрическая пушка ускоряет высушивание лакокрасочных покрытий на различных поверхностях. Ее использование результативно при просушке сырых стен, других внутренних конструкций зданий, сооружений.

Различные по мощности тепловые пушки подключаются к бытовой или трехфазной электросети. Они создают технологическое тепло, а в вентиляционном режиме могут работать без нагрева. Помимо экологичности, безопасности, достоинствами электроприборов, генерирующих воздушный поток, являются:

  • компактность, легкий вес;
  • мобильность;
  • простота эксплуатации;
  • возможность смены направления теплового воздушного потока;
  • ступенчатость переключения режимов мощности;
  • автоматическое отключение при достижении максимальной температуры нагрева;
  • широкий ассортимент моделей;
  • долгий срок службы.

Конструкция, модельный ряд, условия эксплуатации тепловых пушек

Стальной цилиндрический корпус тепловой пушки окрашен термостойкой краской. Он закреплен на подставке, позволяющей фиксировать нужный угол наклона. Агрегат оборудован осевым вентилятором с приводом от однофазного двигателя, блоком управления, кассетами с трубчатыми нагревательными элементами. Защита тепловой пушки от перегрева осуществляется терморегулятором.  Теплоотражающий экран улучшает эффективность обогрева, декоративная решетка повышает эстетические качества.

В соответствии с техническими параметрами модели тепловых пушек мощностью от 3кВт до 25кВт можно сгруппировать следующим образом:

  • электрообогреватели малой мощности СФО-3М, СФО-5М номинальным напряжением 220В;
  • тепловентиляторы повышенной производительности СФО-6М, СФО-9М, СФО-12М, СФО-15М, работающие под напряжением 380В;
  • калориферы СФО-18М, СФО-25М для обогрева помещений большого объема, подключаемые к электросети напряжением 380В.

Эксплуатация тепловой электрической пушки подразумевает работу под надзором. Обслуживание предусматривает периодическую очистку поверхностей от возможных загрязнений, ревизию монтажных, контактных соединений. Тепловая пушка должна быть заземлена и расположена в удалении от предметов, особенно содержащих горючие, легковоспламеняющиеся материалы. Ее зона действия не может пересекать пути перемещения людей.

Среди советов о том, как выбрать тепловую пушку для быстрого, равномерного обогрева помещения, существует рекомендация приобретения нескольких тепловых пушек малой мощности. Установленные во встречных по отношению друг к другу направлениях, они методом перекрестного покрытия повышают эффективность обогрева. При этом за счет распределения нагрузки по фазам снижается вероятность перегрузки электропроводки.

Вы можете задать любые вопросы по выбору тепловых пушек нашим специалистам.
Звоните по телефонам в Миассе и Челябинске:

Чтобы узнать подробную информацию о
товаре звоните по телефону:

+7 (3513) 29-88-50
+7 (800) 55-18-119

glavten.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
