Сухие градирни | АквилонСтройМонтаж
Сухие градирни по сравнению с градирнями мокрого типа имеют немало преимуществ, чем и обусловлена их возрастающая популярность. Это универсальное теплообменное устройство, применяемое во всех областях промышленности. Особенно востребованы они в северных и средних регионах, где среднесуточная температура наружного воздуха стабильно невысокая.
Нажмите на картинку, чтобы увеличить ее.
Сухие градирни – драйкулеры принципиально отличаются от мокрых градирен. В моделях последнего типа вода разбрызгивается форсунками и, охлаждаясь, стекает в поддон. Из-за того, что вода открыта, возникает сразу две проблемы – испарение жидкости, сопряженное с необходимостью постоянной подпитки системы, и ее загрязнение пылью, песком, насекомыми, цветочной пыльцой и прочими мелкими посторонними примесями. Если своевременно не производить очистку, то со временем могут возникнуть серьезные засоры, приводящие к поломке оборудования. Сухие градирни полностью лишены этих проблем, так как вода, водные растворы или масла циркулируют в ней в закрытом контуре.
Сухая градирня – устройство
Сухие градирни довольно просты по конструктивному исполнению. В комплектацию драйкулера входит горизонтальный или вертикальный пластинчатый теплообменник, осевые вентиляторы и автоматика для регулировки и управления. Если требуется спроектировать градирню повышенной мощности, то возможно применение центробежных вентиляторов.
5 причин приобрести градирни от АквилонСтройМонтаж
- Российские технологии в производстве Градирен
- Точный подбор оборудования по заданным параметрам
- Полный цилк работ от поставки оборудования до проведения пусконаладочных работ
- Опыт реализации Государственных проектов
- Точность в выполнении сроков поставки
ОСТАВИТЬ ЗАЯВКУ
Простота конструкции обуславливает элементарность принципа функционирования. Нагретая вода насосом подается в теплообменник. Он обдувается наружным воздухом, нагоняемым вентилятором. Трубки теплообменника остывают и передают холод воде, забирая ее теплоту. Остывшая вода по трубопроводу возвращается обратно в систему для обслуживания технологического оборудования.
В каких случаях рекомендуется использовать сухую градирню?
Несмотря на все преимущества драйкулера, его использование целесообразно не во всех случаях, поэтому здесь лучше довериться мнению специалистов. Обычно градирни этого типа устанавливаются если:
- Требуется постоянное охлаждение не только воды, но и других жидкостей – водных растворов гликоля, масла и т.д.
- Необходима температура воды в среднем на 5С выше окружающей среды.
- Потребитель чувствителен к чистоте воды и составу жидкости.
- Имеются трудности с размещением габаритного оборудования.
- Нельзя устанавливать оборудование, способствующее сильному увлажнению воздуха.
- Нет возможности постоянно производить подпитку системы.
- Вода очень жесткая и вызывает отложения накипи в мокрых градирнях.
Во всех этих случаях сухие градирни – оптимальное решение, позволяющее решить все задачи производства.
Преимущества сухой градирни
Драйкулер по сравнению с другими охлаждающими устройствами имеет несколько выраженных преимуществ:
- Существенно уменьшается статья расходов на электроэнергию. Она требуется только для работы вентиляторов.
- Не нужны серьезные начальные вложения – оборудование этого типа имеет доступную стоимость.
- Простота конструкции требует минимального сервисного обслуживания.
- Возможность использовать разные хладоносители.
- Множество вариантов установки и небольшие габариты изделия.
- Длительный срок службы и невысокая цена ремонта за счет малого количества элементов в составе градирни.
Сухие градирни – стоимость
Чтобы сориентироваться по цене, необходимо сначала оценить требования заказчика, осмотреть место установки, произвести тепловой расчет. Только после этого можно назвать предварительную стоимость. Чтобы производительность градирни полностью соответствовала желаемым показателям, а расчеты были предельно точными, используют специальное программное обеспечение. На основании полученных данных составляется проект.
К сотрудникам «АквилонСтройМонтаж» вы можете обратиться по поводу проектировки любого холодильного оборудования и градирен в том числе. Их профессионализм и богатый опыт работы гарантирует составление безупречного по точности проекта и его качественную и быструю реализацию.
akvilon-holod.ru
Цены на вентиляторные градирни | Сухой охладитель
Что такое градирня?
Многие наверняка видели вблизи крупных производственных комплексов огромные цилиндрические конструкции, над которыми постоянно клубится пар. Но мало кто знаком с этими сооружениями. Это не что иное, как охладительные установки – градирни. В них происходит теплообмен между носителем тепла и средой.
Современные технологии предлагают немного модифицированный вид охлаждающих установок – сухие вентиляторные градирни. В них теплоноситель перемещается по системе из медных трубок, оснащённых алюминиевыми пластинами, между которыми принудительно прогоняется воздух, нагнетаемый с помощью вентиляторов. Они позволяют эффективно производить утилизацию тепла и при этом имеют относительно небольшие размеры.
Принцип действия
Сухой охладитель является одним из наиболее эффективных решением проблемы утилизации излишков тепла. Нагретый теплоноситель поступает в теплообменник градирни, охлаждается и вновь готов к использованию. Особенно ценной становится данная характеристика на производственных предприятиях, где существует дефицит воды или ее стоимость слишком высока. При помощи сухого охладителя, который имеет замкнутый контур, расход жидкости сведён практически к нулю.
Преимущества вентиляторных градирен
- относительно высокая цена градирни, компенсируется низкой стоимостью эксплуатации – сухие охладители имеют наиболее короткий срок окупаемости;
- градирни экологически безопасны в силу замкнутости системы оборота теплоносителя, что также обеспечивает чистоту производственной жидкости;
- они легко монтируются и могут использоваться в любых линиях охладительных систем.
Область применения
Применяют сухие вентиляторные градирни, как в промышленности, так и в обычных системах кондиционирования. Популярность растёт, так как с их помощью можно достичь любых параметров охлаждения теплоносителя. Единственное ограничение сухих охладителей – температура теплоносителя на выходе не может быть ниже температуры окружающей среды без применения системы адиабатического орошения. Способ утилизации тепла с помощью драйкулера достаточно дешев, поэтому может применяться в химической промышленности, нефтеперерабатывающей, металлургической. Поток воздуха в сухой градирне возможен и вертикальный и горизонтальный.
Почему стоит покупать у нас?
Refrion – европейский лидер в производстве градирен
Приобретая любое оборудование, нужно ориентироваться на продукцию наиболее известных и хорошо зарекомендовавших себя брендов. Компании, имеющие большой многолетний опыт, производят изделия гарантированно высокого качества, поскольку в условиях современного конкурентного рынка по-другому быть не может. Итальянская компания REFRION поставляет свою продукцию по всему миру с 2002 года, что свидетельствует о стабильных высоких позициях предприятия и позволяет ему входить в пятёрку крупнейших производителей Европы.
Выполненные работы
Национальный центр управления в кризисных ситуациях МЧС в г. Москве. Установлены две сухие градирни REFRION EHND 2480.3/2 мощностью 260 кВт каждая. Градирни работают на охлаждение чиллеров итальянского производства.
3 сухие градирни компанией «АСМ» были установлены в Киеве (Украина) с целью охлаждения серверной в крупном офисном здании. Рабочая схема 2+1 позволяет использовать две градирни одновременно с одной резервной установкой, обеспечивая безостановочность процесса охлаждения. Суммарная мощность такого комплекса составляет 100 кВт.
Ресторан гостиницы «Волга» в Костроме был оборудован сухой градирней с чиллером BLUE BOX (Италия). Работы производились ООО «Пятый сезон». Мощность установленного оборудования составляет 455 кВт.
В г. Уфа на ОАО «Стеклонит», занимающемся производством стекловолокна, компанией
ООО «Пятый сезон» было смонтировано 5 сухих градирен. Их общая мощность составила 340 кВТ
Наши клиенты
Все наши клиенты отмечают высокое качество оборудования и его надежность. Градирни Refrion легко монтируются, они эффективны и не шумят при работе. Легки в обслуживании и не требуют больших затрат при эксплуатации в течение длительного времени.
Основные технические характеристики
Значения, приведенные в таблицах, даны при следующих условиях:
t воздуха: 25°С
t жидкости на входе: 40°С
t жидкости на выходе: 35°С
Холодильный агент – вода
Режим эксплуатации – сухой (адиабатическая система орошения не используется).

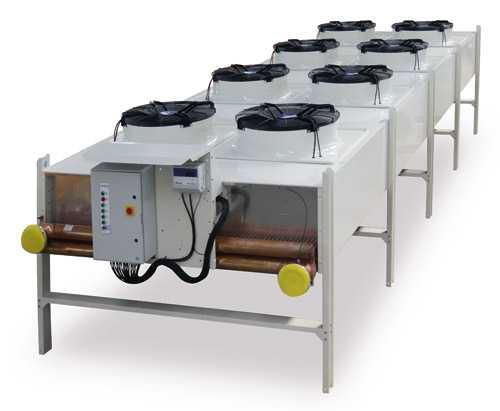

Стандартная линейка
H/V – горизонтальный/вертикальный поток воздуха (универсальные) градирни.
| Тип вентиляторов | Производительность, кВт | Количество рядов вентиляторов | Потребляемая мощность, кВт | Расход воздуха, м3/ч | Цена, евро* |
| Обычные (AC) | 8 – 1100 | 1-2 | 1×0.18 – 14x.30 | 3 100 – 284 200 | Уточняйте у специалиста |
| Электронно коммутируемые (EC) | 18 – 1000 | 1-2 | 1×0.16 – 14×2.86 | 4 900 – 284 200 | Уточняйте у специалиста |
|
Высокоэффективные
(AXITOP) |
28 – 712 | 1-2 | 1×1.8 – 10×2.80 | 7 200 – 151 700 | Уточняйте у специалиста |
*Оборудование изготавливается под заказ
V-образные, тип TOWER сухие градирни.
| Тип вентиляторов | Производительность, кВт | Количество рядов вентиляторов | Потребляемая мощность, кВт | Расход воздуха, м3/ч | Цена, евро* |
| Обычные (AC) | 53 – 758 | 1-2 | 1×1.94 – 7×1.90 | 15 700-160 300 | Уточняйте у специалиста |
| Электронно коммутируемые (EC) | 33 – 819 | 1-2 | 1×2.98 – 7×2.10 | 7 800-175 000 | |
| Высокоэффективные (AXITOP) | 35 – 799 | 1-2 | 1×2.80 – 7×2.80 | 8 500-170 000 | Уточняйте у специалиста |
*Оборудование изготавливается под заказ

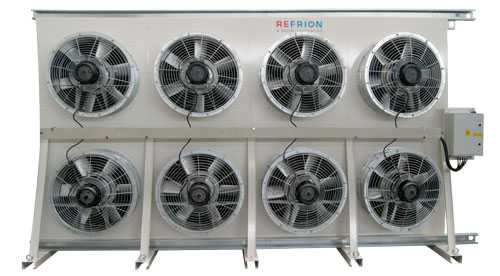

V-образные, тип WALL (пристенные) сухие
градирни с возможностью максимально близкой установки к стене или к другому
объекту.
| Тип вентиляторов | Производительность, кВт | Количество рядов вентиляторов | Потребляемая мощность, кВт | Расход воздуха, м3/ч | Цена, евро* |
| Обычные (AC) | 68 – 570 | 2 | 2×0.50 – 6×1.94 | 24 500 – 126 000 | Уточняйте у специалиста |
| Электронно коммутируемые (EC) | 37 – 575 | 2 | 2×0.84 – 6×1.86 | 10 000 – 27 200 | Уточняйте у специалиста |
| Высокоэффективные (AXITOP) | 57 – 566 | 2 | 2×1.80 – 6×2.80 | 14 400 – 124 500 | Уточняйте у специалиста |
*Оборудование изготавливается под заказ
V-образные, тип COMBO сухие градирни (подходят для транспортировки в грузовых контейнерах).
| Тип вентиляторов | Производительность, кВт | Количество рядов вентиляторов | Потребляемая мощность, кВт | Расход воздуха, м3/ч | Цена, евро* |
| Обычные (AC) | 135 – 1142 | 2 | 4×0,5 – 12×1,94 | 49 000 – 251 900 | Уточняйте у специалиста |
| Электронно коммутируемые (EC) | 73 – 1150 | 2 | 4×0,84 – 12×1,85 | 20 000 – 254 400 | Уточняйте у специалиста |
| Высокоэффективные (AXITOP) | 138 – 1132 | 2 | 4×1,80 – 12×2,80 | 24 400 – 248 900 | Уточняйте у специалиста |
*Оборудование изготавливается под заказ
V-образные, тип SUPERJUMBO сухие градирни (максимальная мощность).
| Тип вентиляторов | Производительность, кВт | Количество рядов вентиляторов | Потребляемая мощность, кВт | Расход воздуха, м3/ч | Цена, евро* |
| Обычные (AC) | 155 – 1490 | 2 | 4×0,5 – 14×1,90 | 50 800 – 316 100 | Уточняйте у специалиста |
| Электронно коммутируемые (EC) | 80 – 1528 | 2 | 4×0,84 – 14×2,98 | 20 500 – 328 600 | Уточняйте у специалиста |
| Высокоэффективные (AXITOP) | 123 – 1529 | 2 | 4×1,8 – 14×1,85 | 29 200 – 325 900 | Уточняйте у специалиста |
*Оборудование изготавливается под заказ
Градирни с центробежными вентиляторами для скрытой установки (CENTRYFUGAL).
| Мощность, кВт | Число вентиляторов, шт. | Расход воздуха, м3/ч | Цена, евро* |
|---|---|---|---|
| от 40 до 240 | 1-4 | до 66 000 | Уточняйте у специалиста |
*Оборудование изготавливается под заказ
Специальная линейка градирен.
ECOOLER
Новая серия драйкулеров, предназначенная для специального применения, в том числе и для систем типа “free-cooling”. При изготовлении данной серии сухих градирен используются уже зарекомендовавшие себя адиабатические оросительные панели и мощная линейка высокоэффективных EC вентиляторов диаметром 1250мм.
Расход воды на орошение значительно уменьшен за счёт системы рециркуляции. Градирни REFRION линейки ECOOLER поставляется в готовом к эксплуатации виде, что значительно облегчает и удешевляет монтаж на объекте. Размеры градирен в сборе (включая оросительные панели) позволяют перевозить их стандартным автомобильным транспортом.
Заказ на подбор оборудования| Мощность, кВт | Число вентиляторов, шт. | Расход воздуха, м3/ч | Цена, евро* |
|---|---|---|---|
| до 2 300 | 1-7 | до 400 000 | Уточняйте у специалиста |
*Оборудование изготавливается под заказ
Драйкулеры промышленного применения HEAVY DUTY
REFRION в своих разработках делает ставку не только на традиционное для нашей отрасли оборудование. Для того, чтобы крепко стоять на ногах и быть готовым для удовлетворения любых требований и запросов заказчика у REFRION имеются разработки – драйкулеры специального (промышленного) назначения, а так же драйкулеры, разработанные под индивидуальные запросы заказчика. Таким образом, кроме привычных областей, таких как холодильные установки и системы free-cooling у REFRION имеются решения для:
- производства электроэнергии
- когенерации
- тригенерации
- производства пищевых продуктов
- оборудования для дата-центров
- охлаждения индустриальных процессов.
Особенностями градирен, произведённых для данных задач являются:
- компактные размеры, при большой мощности;
- размеры, оптимизированные под запросы заказчика;
- конструкция теплообменника удобна для быстрой и простой установки;
- наличие специальных покрытий для защиты оборудования от агрессивных сред природного и производственного характера.
Скачать PDF каталог (общий) Заказ на подбор оборудования
www.refrion.ru
Орошаемые сухие градирни | АквилонСтройМонтаж
Орошаемые сухие градирни применяются в тех случаях, когда требуется более быстрое и эффективное охлаждение воды. По конструкции они практически не отличаются от обычных драйкулеров кроме одного небольшого дополнения – системы орошения теплообменника.
Сухая градирня – теплообменное оборудование для охлаждения воды, гликолей или других жидких веществ, циркулирующих в замкнутом контуре. Она состоит из пластинчатого теплообменника и комплекта вентиляторов. В зависимости от требуемой мощности установки могут использоваться осевые или центробежные вентиляторы. Драйкулер действует очень просто – при помощи насоса по замкнутому контуру циркулирует вода, проходя через теплообменник. Теплообменный аппарат обдувается вентиляторами прохладным воздухом, захватываемым с улицы. В результате этого металл остывает и передает холод воде, забирая ее тепло. Охлажденная вода следует далее по контуру для выполнения своей основной задачи и возвращается для повторного охлаждения.
Иногда получаемой температуры воды бывает недостаточно. Чтобы снизить ее еще на несколько градусов в качестве функционального дополнения в схему градирни включают систему орошения, состоящую из набора форсунок. На них подается вода, разбрызгивается на всю площадь теплообменника и под действием испарения с одновременным обдувом вентиляторами охлаждает его.
Орошаемые сухие градирни считаются более эффективными по сравнению с обычными драйкулерами. Расход воды увеличивается не сильно, так как после орошения она собирается в специальном поддоне и после очистки используется вторично. Такое решение применяется многими современными предприятиями – производственными, химическими, ТЭЦ, АЭС, а также центрами обработки данных и в системах кондиционирования промышленных зданий.
При использовании в теплых регионах, где среднесуточная температура часто поднимается выше +18С, схема может дополняться чиллером для работы в летний период. Но даже при таком раскладе сезонная экономия на электроэнергии ускоряет срок окупаемости и приносит ощутимую выгоду.
Разработкой, проектировкой градирен всех типов занимается компания «АквилонСтройМонтаж». Мы имеем все необходимое программное обеспечение, с помощью которого проводятся сложнейшие расчеты, поэтому можем гарантировать вам, что заказанное оборудование будет отвечать всем запросам вашего предприятия.
akvilon-holod.ru
Сухие градирни для тэц | АквилонСтройМонтаж
Сухие градирни для ТЭЦ используются в том случае, если рядом с предприятием нет естественного водоема для сброса отработанных вод. В этом случае применяются устройства, в которых не происходит прямого контакта между жидкостью и воздухом. Вода циркулирует в них в закрытом контуре, что препятствует испарению и способствует экономии дефицитных водных ресурсов.
На крупных ТЭЦ охлаждаются огромные объемы воды, а это требует мощного оборудования, способного функционировать в непрерывном режиме. Поэтому все решения для подобных предприятий разрабатываются индивидуально по запросам заказчика и многочисленным сложным расчетом. Сухие градирни для ТЭЦ оснащаются мощными центробежными вентиляторами, обеспечивающими поставку необходимого количества воздуха под давлением для эффективного охлаждения теплообменников установки, по которым циркулирует охлаждаемая вода.
Проводимые расчеты зависят от множества факторов. На конструктивных особенностях установки, мощности и количестве вентиляторов, использовании дополнительных функций, таких, как система орошения, сказываются климатические условия, среднесуточная и среднегодовая температура атмосферного воздуха, масштабы ТЭЦ, потребности в определенных объемах воды. Рассчитать все требуемые параметры можно только при использовании специального программного обеспечения.
Компания «АквилонСтройМонтаж», специализирующаяся на холодильном оборудовании уже на протяжении многих лет, предлагает вам высокотехнологичные, эффективные решения, которые решат все задачи производства с минимальными вложениями и максимальной безопасностью для окружающей среды. Мы предлагаем вам именно сухие градирни, так как по сравнению с «мокрыми» моделями они имеют ряд несомненных преимуществ. Во-первых, это сравнительно небольшие габариты оборудования и широкие возможности его размещения. Далее можно назвать предельную простоту конструкции и связанную с этим надежность и долговечность. На фоне постоянно растущих тарифов на электроэнергию они также выгодно выделяются среди аналогичных устройств – потребление электроэнергии минимально. Она расходуется только на работу вентиляторов.
При разработке проекта непременно будут учтены все ваши пожелания. Работу наши сотрудники выполнят ответственно, грамотно и быстро от этапа проведения расчетов до введения оборудования в эксплуатацию.
akvilon-holod.ru
Сухая градирня (драйкулер) – принцип работы, применение – «Чиллер.com»
Что такое сухая градирня?
Драйкулер или сухая градирня — эта установка представляет собой теплообменник для охлаждения протекающей через него жидкости – воды, рассола, антифриза. Снижение температуры происходит за счёт передачи тепла окружающей среде. Отличительная особенность этого вида устройств — отсутствие непосредственного контакта теплоносителя и воздуха. Температурный обмен осуществляется через теплопроводящую металлическую стенку. Отсюда и пошло название «драйкулер», от английских слов dry – сухой и cool – прохладный.
Для интенсификации процесса применяют следующие приёмы:
- Принудительный обдув вентиляторами поверхностей теплообмена. При этом происходит удаление нагретых газов и замена их более холодными. Регулируя скорость воздушного потока можно в определённых пределах поддерживать постоянство температуры теплоносителя.
- Оребрение наружных, а иногда и внутренних стенок теплообменника. При этом увеличивается их поверхностная площадь и соответственно интенсифицируется передача тепла от более тёплой среды (охлаждаемая жидкость) к более холодной (окружающему воздуху).
- В дополнение к перечисленным способам в наиболее жаркий период можно использовать орошение водой наружных поверхностей теплообмена. Её испарение, за счёт скрытой теплоты парообразования существенно увеличивает теплоотдачу и, соответственно, охлаждение теплоносителя.
- Зимой можно частично или полностью отключать вентиляторы, что даёт значительную экономию электрической энергии.
Область применения сухой градирни:
Драйкулеры используются для снижения температуры воды, рассола или антифриза, которые в свою очередь охлаждают рабочие механизмы различного технологического или теплообменного оборудования. Это чаще всего термопластавтоматы, экструзионные линии, установки производства полиэтиленовой упаковки и термоформовочное оборудование.
Производственные процессы изготовления формованных пластмассовых изделий предполагают предварительный нагрев исходного сырья – гранул, дробленки, преформ для литья ПЭТ-тары. В то же время температурный диапазон формовки строго определён и достаточно узок. Несоблюдение технологических параметров приводит к браку продукции. Для реализации данного требования необходимо постоянно охлаждать формообразующие элементы. В них предусмотрены специальные каналы для циркуляции теплоносителя. Отобранное тепло переносится в теплообменный модуль градирни.
Кроме перечисленного технологического оборудования драйкулеры могут применяться для охлаждения водяных конденсаторов холодильных машин. По сравнению с воздушными жидкостные позволяют поддерживать меньшую температуру конденсации. В результате достигается более высокая холодопроизводительность от компрессора равной мощности.
Совместное использование сухой градирни с чиллером
Вода на выходе из теплообменника драйкулера обычно на 5 – 7 градусов теплее окружающего воздуха. Эту разницу можно уменьшить, используя аппарат больших размеров. Но это потребует более высоких материальных затрат. Поэтому летом в жаркую погоду в помощь подключают водоохлаждающую установку – чиллер (от английского chill – охлаждать).
В этом тандеме теплоноситель, нагретый в технологическом оборудовании, проходит через испаритель холодильной машины. А жидкость, отбирающая тепло от её конденсатора, в свою очередь рассеивает его в теплообменнике градирни. Полностью оба агрегата включаются в наиболее тёплый период времени. При более холодной погоде каждый из аппаратов может работать с неполной нагрузкой.
У драйкулера энергозатраты идут на работу вентиляторов. В чиллере основную долю вносит компрессор. Его мощность больше. Кроме того, первый при умеренной температуре воздуха имеет возможность работать без второго. Поэтому, при похолодании отключают водоохлаждающий холодильник.
Подбор сухой градирни:
Чтобы правильно выбрать оборудование требуется провести ряд теплоэнергетических (калорических) расчётов. Для их корректного выполнения требуются знания теплотехники и использование специализированных компьютерных программ. В них учитываются тепловой режим технологических штампов (пресс-форм), климатические параметры местности размещения, технические характеристики драйкулера и свойства теплоносителя.
Предварительный подбор для оценки предстоящих финансовых затрат можно провести самостоятельно, имея паспорта на формующие и охлаждающие агрегаты и информацию о летних и зимних температурах воздуха в своём регионе.
Кроме этого важно учитывать конкретное расположение градирни – на солнце, в тени, на крыше и т. д.
Стоит ещё раз напомнить, что рекомендуемый перепад температур воды на выходе из теплообменника и окружающим воздухом составляет 5 – 7 градусов. Применение орошения позволяет в сухую погоду увеличить разницу, но величина будет существенно зависеть от влажности.
Дополнительный резерв даёт применение чиллера. В его конденсаторе можно получить аналогичную охлаждение.
В итоге имеем суммарное снижение на 10 – 14 К.
Расчёты следует вести с учётом наиболее неблагоприятных погодных условий. При этом необходимо учитывать не только летний, но и зимний периоды.
Если в вашей местности резко континентальный климат, и регулярны сильные морозы, стоит в качестве теплоносителя использовать антифриз, например, этиленгликоль. Он предохранит систему от замерзания и разрушения в случае непредвиденной остановки производства.
Если с учётом всех факторов подобранное оборудование окажется слишком громоздким и дорогим, можно в наиболее жаркие дни пойти на временное снижение производительности. Это уменьшит технологическое тепловыделение и, соответственно, требования к параметрам драйкулера и чиллера.
Если самостоятельный подбор вызывает затруднения, обратитесь к консультантам нашей компании. С учётом имеющихся знаний, квалификации и опыта, они помогут выбрать наиболее приемлемый вариант.
Сухая градирня – рекомендации по использованию:
Прежде, чем принять решение о применении этой установки, следует учесть наличие следующие условий:
— необходимость исключить соприкосновение носителя тепла с воздухом;
— невозможность постоянного возобновления потерь воды;
— необходимость использования в системе токсичной жидкости;
— теплоноситель перед охлаждением имеет очень высокую температуру.
При контакте с воздушной средой охлаждающая вода загрязняется пылью и перед поступлением в гидросистему требует предварительной очистки. Кроме того в этом случае не допускается применение антифризов ввиду их токсичности. А это в свою очередь затрудняет зимнюю эксплуатацию оборудования.
Исключение может составить рассол, но испарение воды и частично соли будет менять состав и теплофизические характеристики. Потребуется постоянный анализ, с возобновлением потери компонентов. Этот процесс достаточно трудоёмок и не исключает ошибок.
Использование токсичных антифризов требует полной герметичности системы по определению. Здесь недопустимы не только плановые потери жидкости, но даже случайные минимальные утечки. Необходим постоянный строгий контроль состояния теплообменников, трубопроводов и мест соединений.
Штатный режим работы драйкулера – сухой. Она должна быть рассчитана на охлаждение теплоносителя без дополнительного орошения. Это условие выполняется при достаточно высокой температуре жидкости на выходе из технологического оборудования и на входе в градирню.
Если перечисленные требования отсутствуют, рекомендуется остановить выбор на установке с мокрым вентиляторным процессом.
Принцип работы сухой градирни:
Рассмотрим принципиальную схему работы драйкулера без учёта дополнительной холодильной установки.
Действие градирни основано на процессе теплопередачи от жидкости к стенке и от неё воздуху.
Параметры процесса зависят от теплофизических свойств применяемых материалов и разницы температур, а также от режима протекания теплоносителя во внутреннем объёме теплообменника и обтеканию воздушным потоком его наружной поверхности.
Ввиду сложности математического аппарата, теория теплопередачи использует для расчётов критерии. Знакомые с теплотехникой их знают и умеют применять. Для остальных кратко упомянем, что для описания течения жидкости используют число Рейнольдса, описывающее ламинарный и турбулентный потоки. Первый представляет плавное течение, без пересечение элементарных струек. Второй – предполагает завихрения. В этом случае происходит более интенсивный контакт со стенкой трубы и увеличивается теплопередача.
С целью увеличения параметра и перевода потока в режим турбулентности на внутренние поверхности объёмов наносятся разного рода шероховатости, пористость и т. д.
Критерий, описывающий теплопередающие свойства теплоносителя и стенки – число Прандтля. Служит для расчёта влияния используемых материалов на процесс теплопередачи.
Передача тепла осуществляется в результате теплопроводности и конвекции. Учесть соотношение и вклад каждого явления позволяет критерий Нуссельта.
Как уже говорилось, на интенсивность теплообмена влияет площадь теплопередающих поверхностей. Для её увеличение на них снаружи и иногда внутри делаются рёбра. Эффект оребрения кратно увеличивает количество передаваемой тепловой энергии.
Дополнительное орошение
Если погодные условия не позволяют осуществить необходимый уровень съема тепла, наружные стенки теплообменника охлаждают, разбрызгивая на них воду. Эффект достигается за счёт её испарения.
Для превращения одного килограмма воды в пар расходуется 2260 килоджоулей или 540 килокалорий тепла. Оно в основном снимается с горячей поверхности градирни. Таким образом в жаркую погоду можно интенсифицировать охлаждение, частично компенсируя ухудшение теплопередачи.
Необходимо отметить, что хорошее испарение достижимо только в жаркую и сухую погоду. Во влажном климате эффект дополнительного орошения значительно снизится.
Приведённые сведения представлены в основном для ознакомления. Для самостоятельного подбора в большинстве случаев достаточно укрупнённых данных, приведённых в предыдущих разделах статьи. При затруднении в использовании сведений для выбора нужных параметров оборудования всегда можно прибегнуть к помощи консультантов. С вами свяжутся специалисты фирмы и после совместного заполнения бланка заявки рассчитают и выдадут вам требуемые рекомендации.
Преимущества и недостатки сухой градирни:
К достоинствам драйкулера относятся:
— полная изолированность охлаждающей жидкости от окружающей среды;
— отсутствие загрязнений теплоносителя;
— возможность использования в качестве антифризов этиленгликоль и прочие ядовитые составы;
— экологичность оборудования.
Недостатки сухой градирни являются обратной стороной достоинств:
— охлаждение происходит только за счёт теплопередачи;
— чтобы использовать теплоту испарения, необходимы дополнительные устройства орошения;
— высокая эффективность оборудования достигается только при значительной температуре антифриза.
xn--e1afja0a1b.com
Сухие градирни производство Россия | Цены на градирни
Когда заданная температура воды постоянно выше температуры окружающего воздуха, сухая градирня может работать круглый год, обеспечивая значительную экономию электроэнергии по сравнению с чиллером.Подробнее см. Драйкулеры
Для условий, при которых необходима вода с температурой ниже температуры окружающего воздуха (летнее время), драйкулер может быть укомплектован системой адиабатического охлаждения.
Подробнее см. Адиабатическая система
Градирни разработаны для наружной установки, поэтому для предотвращения замерзания в холодное время года, необходимо добавлять гликоль.
Их использование имеет следующие преимущества:
- Нет расхода воды. Охладители работают в закрытом контуре, поэтому нет необходимости в добавлении воды в систему, за исключением тех случаев, когда это вызвано небольшими утечками из крепежных соединений или при замене комплектующих;
- Не загрязняется производственная вода;
- Монтаж очень прост;
- Вновь установленные блоки хорошо взаимодействуют с уже существующими охладительными системами;
- Период окупаемости – короткий.
Воздушные конденсаторы
Воздушный конденсатор – представляет собой теплообменный аппарат, в котором происходит фазовый переход хладагента из парообразного состояния в жидкое за счет передачи теплоты охлаждающей среде. Конденсатор воздушного охлаждения предназначен для работы в паре с холодильными машинами, агрегатами и установками.
Воздушный конденсатор по конструкции почти не отличается от сухой градирни, главная его особенность состоит в том, что в качестве хладоносителя используется газообразный фреон, который конденсируется внутри конденсатора и охлаждается. Кроме того, конденсаторы расчитаны на более высокие давления и имеют другую схему циркуляции хладоносителя.
Области применения сухой градирни и воздушных конденсаторов:
- Промышленные предприятия с технологическими процессами
- Энергетика
- Нефтяная промышленность
- Телекоммуникация
- Административно-общественные здания
- Гражданское кондиционирование
- Промышленные и коммерческие холодильные установки
ГК Фригодизайн занимается производством промышленных сухих градирен, с доставкой их по всей России. Узнать цены и купить сухую градирню можно заказав обратный звонок
www.frigodesign.ru
Как работает сухая градирня, ее преимущества, как правильно установить
Охлаждение воды является частью технологического процесса во многих промышленных отраслях. В охлаждающих системах водоснабжения производственных предприятий, а также в централизованном кондиционировании широко применяются градирни – устройства, способные понизить температуру большого количества воды за счёт потока атмосферного воздуха.
Существуют различные виды данных устройств, но в условиях повышения стоимости электроэнергии и необходимости экономии энергоресурсов, особую актуальность приобрели сухие градирни, которые относятся к классу энергосберегающего оборудования и демонстрируют высокую эффективность и рентабельность.
Сфера применения
Сухие градирни иначе называемые драйкулерами, нашли самое широкое применение в промышленных отраслях, требующих охлаждения воды и других жидкостей. Простые в эксплуатации и способствующие энергосбережению, они успешно функционируют на следующих объектах:
- – предприятия пищевой, химической, перерабатывающей промышленности;
- – металлургические, деревообрабатывающие, машиностроительные предприятия;
- – судостроительные, авиационные предприятия;
- – атомные и тепловые электростанции.
В большинстве случаев, именно на драйкулеры возлагают функцию охлаждения электрогенераторов и конденсаторов. Они незаменимы на предприятиях, где требуется рационально использовать избыточное тепло, выделяющееся в ходе производственного цикла.
Реализуя принцип сухого теплообмена, драйкулеры исключают испарение воды и соответственно повышение влажности в помещении. Замкнутый цикл теплообмена не загрязняет окружающую среду. Эти факторы имеют важнейшее значение и способствуют использованию сухих градирен на предприятиях, где необходимо придерживаться установленных санитарно-гигиенических норм.
Конструкция и принцип работы
Градирни сухого типа способны охлаждать воду и другие жидкости на 5-7 °C. При этом они работают по крайне простой схеме: жидкость поступает в теплообменник и во время перемещения по нему охлаждается направленным потоком воздуха. Подача воздуха осуществляется из наружной среды при помощи вентиляторов. Далее, по трубопроводу охлаждённая вода поступает к месту непосредственного использования.
В конструкцию стандартной сухой градирни входит теплообменник, состоящий из медных трубок, имеющих алюминиевое оребрение. Возможны модификации, материалом изготовления которых служат другие металлы. Суммарная площадь блока металлических трубок достаточная для быстрого охлаждения больших объёмов жидкости.
Важнейший компонент драйкулеров – вентиляторы, обеспечивающие обдув воздухом теплообменника для охлаждения циркулирующей по нему жидкости. Вентиляторы могут быть центробежными или осевыми, но, в любом случае, они оснащаются защитными решётками и характеризуются низким уровнем шума. Многие модели имеют регуляторы скорости вращения, что обеспечивает поддержание точно заданного уровня температуры охлаждаемой жидкости, позволяя дополнительно экономить электроэнергию.
Высокую прочность конструкции придают ребра жесткости, изготовленные из качественной стали. Корпус устройства также изготавливается из стали и покрывается эмалью, которая предотвращает развитие коррозии.
Принимая во внимание термодинамический предел сухих градирен, можно спрогнозировать минимальную температуру охлаждённой воды – она будет на 5°C выше температуры среды у входа в теплообменник. Поэтому устройства такого типа особо востребованы в районах с достаточно низкой средней температурой воздуха.
Используя драйкулер в условиях высоких температур окружающей среды или при необходимости ещё больше снизить температуру жидкости, возможно применение специальной системы орошения. Суть происходящего при этом процесса заключается в подаче воды на поверхность трубок теплообменника и её последующего испарения. Таким образом, происходит дополнительное охлаждение рабочей жидкости в теплообменнике, а также и сопутствующая внешняя очистка агрегата от загрязнений.
Выбор и эксплуатация драйкулера
Правильный выбор сухой градирни – обязательное условие высокой эффективности её работы. Планируя установку агрегата, следует произвести ряд расчетов. В частности потребуется определить оптимальную мощность устройства, исходя из объёма жидкости, нуждающейся в охлаждении, и сезонной температуры внешней среды. Необходимо учесть и другие факторы, обуславливающие рациональность использования той или иной модели при реализации каждого конкретного проекта.
В процессе эксплуатации драйкулера, рекомендуется контролировать параметры, влияющие на его работу и задавать оптимальный режим функционирования. При выполнении данной задачи используются возможности следующих компонентов агрегата:
- – Датчики, измеряющие температуру рабочей жидкости и окружающей среды, и позволяющие тем самым контролировать процесс охлаждения и работу всей системы.
- – Вентиляторы. Выбор количества работающих вентиляторов обеспечит охлаждение жидкости до необходимого значения.
- – Регуляторы вращения, определяющие, с какой скоростью будут вращаться лопасти вентиляторов и какой объем воздуха будет подан в систему.
Важно учитывать, что при понижении внешней температуры до отрицательных значений, возможно обледенение частей конструкции драйкулера, что затрудняет его эксплуатацию и техническое обслуживание. При внешней температуре -10°C начинается особо интенсивный процесс обледенения, способный привести к выходу из строя всей системы. Чтобы исключить подобное развитие ситуации, уменьшают подачу воздуха, путём перевода вентилятора в режим работы с пониженной скоростью вращения лопастей.
Используя только сухие градирни (без чиллеров и других дополнительных охладителей) невозможно обеспечить охлаждение жидкости до уровня ниже, чем температура окружающей среды. По этой причине в жаркую погоду эффективность агрегатов снижается.
Особенности размещения и монтажа
Для эффективной работы сухой градирни, требуется свободный доступ к воздушным массам, чтобы обеспечить их беспрепятственное поступление к вентиляторам. Поэтому стандартный способ размещения драйкулера – наружная установка. Если она выполняется в местности, где возможны сильные морозы, не исключено замерзание рабочей жидкости. Во избежание этого используется антифриз, например, гликоль.
Производители также выпускают модели, предназначенные для установки внутри помещений. К примеру, это может быть подвал, оборудованный системой воздуховодов для подведения необходимого объёма воздушных масс.
Предусматриваются различные варианты монтажа, включая вертикальное и горизонтальное положение с закреплением на стене или на крыше здания. При эксплуатации совместно с чиллером, драйкулер устанавливается снаружи, а чиллер – внутри помещения.
Главные преимущества использования сухих градирен
Драйкулеры высоко востребованы и используются массово, так как обеспечивают получение широкого ряда безусловных преимуществ – о некоторых из них уже говорилось выше, другие в данной статье будут названы впервые:
- – Экономия электрической энергии, которая нужна только лишь для работы вентиляторов. Причём, в осенне-зимний период экономичность увеличивается благодаря частичному отключению вентиляторов.
- – Экономия водных ресурсов. Закрытый контур предотвращает потерю воды и её загрязнение.
- – Низкая цена и кратчайший срок окупаемости.
- – Большой спектр охлаждаемых жидкостей, включая не только воду, но и различные водные растворы, масло и др.
- – Широкая вариативность монтажа – возможна установка внешняя и внутренняя, горизонтальная и вертикальная, размещение на крыше и на стене.
- – Длительный межремонтный период, простое и недорогое техобслуживание.
- – Высокая надёжность каждого компонента, в том числе насоса и трубопровода.
- – Быстрый монтаж и простая эксплуатация.
- – Не повышает уровень влажности в помещении.
- – Исключает загрязнение атмосферы вредными веществами.
- – Предусмотрена возможность при отрицательных температурах использовать любой антифриз.
- – Возможно доукомплектование новыми блоками непосредственно в процессе эксплуатации.
Применение сухих градирен помогает оптимизировать производственный процесс, уменьшить производственные затраты и таким образом существенно снизить себестоимость выпускаемой продукции, обеспечив повышение прибыльности предприятия.
terrafrigo.ru
